CRISTAL 401 B-PACK B - Foyer à bois SUPRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Foyer à bois
Marque	SUPRA
Modèle	CRISTAL 401 B-PACK B
Puissance calorifique nominale	11 kW
Rendement	70,3 %
Taux de CO (à 13% O2)	0,24 %
Catégorie du foyer	Intermittent
Combustibles autorisés	Bois de chauffage, lignite (briquettes)
Taille maximale des bûches	50 cm
Charge horaire maximale	15 kg
Intervalle de rechargement	1 heure
Diamètre de sortie des fumées	200 mm
Diamètre de distribution d'air chaud (option)	150 mm
Hauteur minimale du conduit	4 m
Dépression nominale	12 Pa ± 2
Dépression maximale admissible	20 Pa
Poids du foyer net/brut	194 kg / 224 kg
Poids du parement fonte net/brut	66 kg / 86 kg
Poids du parement réfractaire net/brut	86 kg / 106 kg
Fonctions principales	Chauffage par convection naturelle ou forcée (option), fonctionnement porte fermée ou escamotée, système d'escamotage de porte, déflecteur de fumée en inox
Entretien et nettoyage	Nettoyage de la vitre à froid avec cendre de bois, ramonage obligatoire deux fois par an, entretien annuel complet
Sécurité	Porte escamotable, verrouillage de sécurité, distance de sécurité de 2 m des matériaux combustibles, régulateur de tirage obligatoire si dépression > 20 Pa
Pièces détachées et réparabilité	Pièces d'usure disponibles chez le revendeur (grille, cendrier, joints, vitre, déflecteur)
Informations générales	Installation par professionnel recommandée, conforme aux normes NF EN 13229, utilisation interdite de charbon et déchets

FOIRE AUX QUESTIONS - CRISTAL 401 B-PACK B SUPRA

Quels combustibles puis-je utiliser dans mon foyer SUPRA CRISTAL 401 B-PACK B ?

Vous pouvez brûler du bois de chauffage (bûches de feuillus durs séchées à 15-20% d'humidité) et de la lignite (briquettes). Il est strictement interdit d'utiliser du charbon, des dérivés du charbon, des bois traités ou des déchets ménagers.

Comment réaliser le premier allumage de mon foyer ?

Avant le premier allumage, retirez les autocollants et cartons. Attendez au moins 2 semaines après installation. Faites réaliser le premier allumage et la mesure du tirage par un professionnel qualifié. Commencez par un feu léger puis augmentez progressivement la charge sur plusieurs jours pour permettre la dilatation des matériaux. Ouvrez les fenêtres lors des premières chauffe pour évacuer les odeurs de peinture.

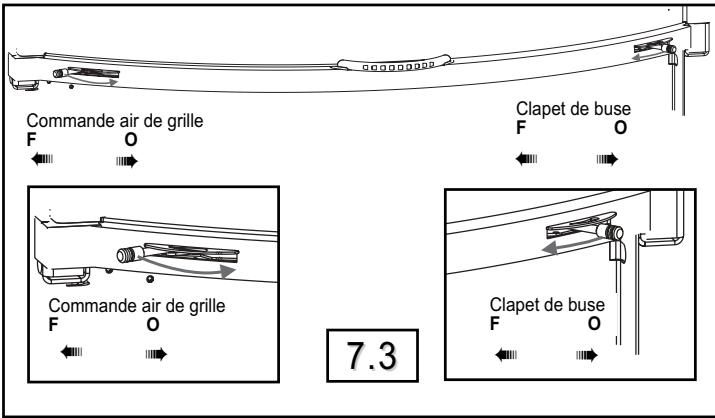

Comment régler l'air primaire et le clapet de buse ?

La commande d'air primaire (à gauche) contrôle le feu : poussez à droite pour un air de grille maximum (feu vif), à gauche pour minimum (ralenti). La commande du clapet de buse (à droite) : à droite pour ouvert (allumage, rechargement), à gauche pour fermé (ralenti, arrêt). Consultez le tableau 7.A de la notice pour les positions selon les phases.

Quelle est la dépression idéale pour le conduit de fumée ?

La dépression nominale est de 12 Pa (Pascals). Ne dépassez jamais 20 Pa, sinon installez un régulateur de tirage. Un tirage excessif (supérieur à 20 Pa) provoque une surconsommation de bois, une usure prématurée de l'appareil et annule la garantie.

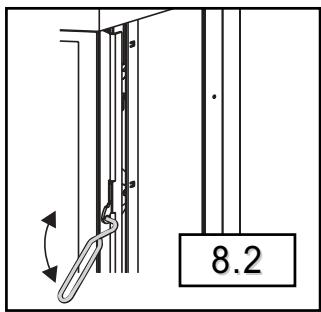

Comment entretenir la vitre de mon foyer ?

Nettoyez la vitre à froid avec un chiffon humide trempé dans de la cendre de bois. Le système de balayage d'air maintient la vitre propre, mais un léger noircissement est normal. Pour un nettoyage intérieur, ouvrez la porte latérale après avoir verrouillé la porte en position fermée. Utilisez le gant fourni pour manipuler les commandes.

Quelle est la fréquence de ramonage obligatoire ?

La législation impose 2 ramonages par an, dont un pendant la période de chauffage. Utilisez un moyen mécanique (hérisson). Faites remplir le carnet de ramonage par l'entreprise et conservez les factures. Après le ramonage, remettez en place les déflecteurs de fumée.

Puis-je utiliser mon foyer porte ouverte ?

Oui, vous pouvez escamoter la porte pour profiter de la flamme. Cependant, le rendement est sensiblement réduit. Ne fonctionnez pas en foyer ouvert si une hotte de cuisine aspirante est en service. Pour la sécurité, refermez la porte la nuit ou en cas d'absence.

Quelles sont les distances de sécurité à respecter ?

Ne placez aucun objet ou matériau combustible à moins de 2 mètres de la face vitrée. Éloignez les meubles, papiers peints et boiseries de cette zone. Respectez également un jeu de 2 mm entre le foyer et l'habillage pour permettre la dilatation.

Comment procéder au rechargement du foyer ?

Attendez qu'il n'y ait plus qu'un lit de braises sans flammes. Ouvrez le clapet de buse puis ouvrez lentement la porte pour éviter les refoulements de fumée. Rechargez avec 2 bûches minimum (environ 4 kg), refermez la porte puis fermez le clapet de buse. Utilisez le gant pour manipuler la poignée.

Que faire en cas de tirage insuffisant ou de refoulement de fumée ?

Vérifiez l'arrivée d'air extérieur (section minimale de 2 dm²). Assurez-vous que la VMC est en fonctionnement lors de la mesure de dépression. Si le tirage est trop faible, un réhauffage progressif du conduit peut être nécessaire par temps froid. Consultez un professionnel pour un diagnostic.

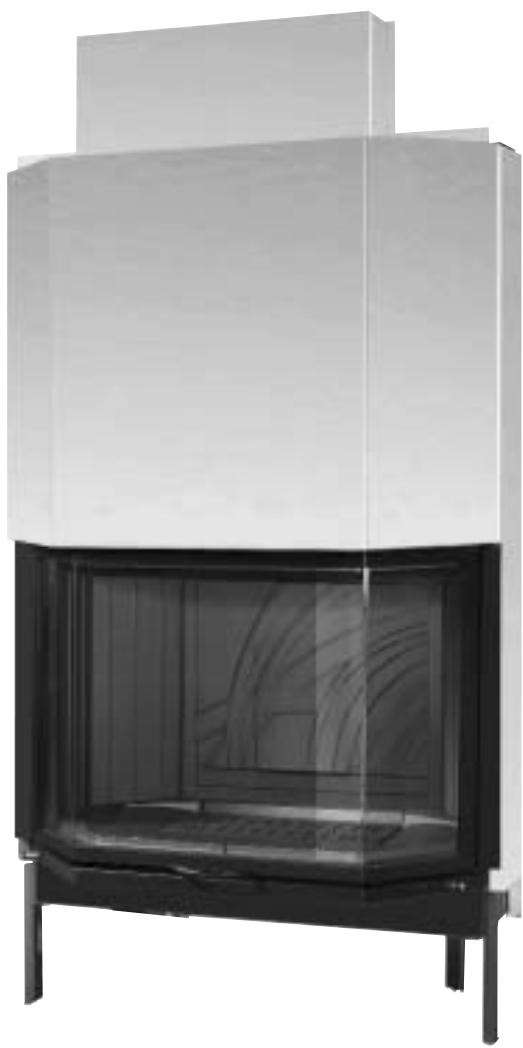

MODE D'EMPLOI CRISTAL 401 B-PACK B SUPRA

Cet appareil a été étudié avec soin. Pour tirer tous les avantages que vous en droit d'en attendre et pour votre sécurité, lisez attentivement la présente notice d'installation et d'utilisation avant d'entreprendre des travaux de mise en place.

L'appareil sera obligatoirement raccordé par des éléments adaptés(2), à un conduit de fumées individuel propre à l'appareil. Des accessoires sont également disponibles(2) dont certains doivent être prévus avant l'installation.

Sommaire

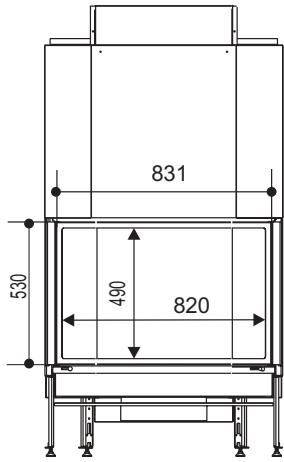

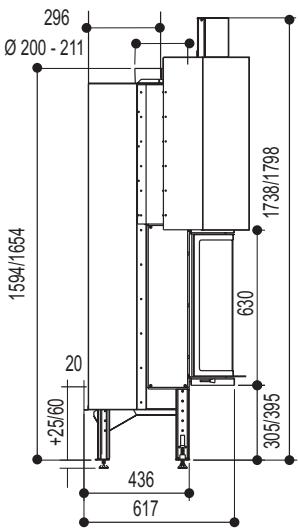

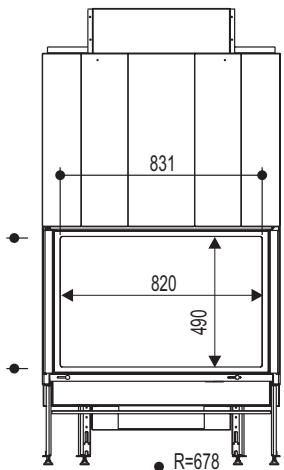

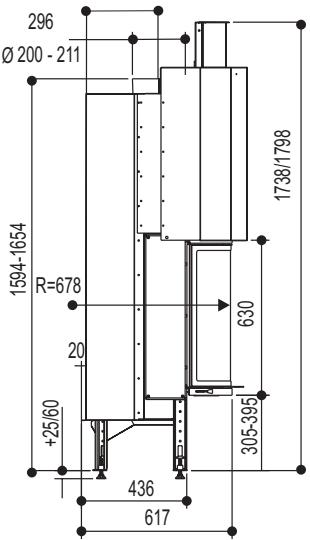

1. ENCOMBREMENT 2
2. CARACTERISTIQUES TECHNIQUES 3
3. PREPARATION DU SITE EXISTANT 4
4. INSTALLATION DU FOYER 5
5. RACCORDEMENT ET HABILLAGE 8
6. HABILLAGE 9
7. UTILISATION 10
8. ENTRETIEN 11
9. SERVICE APRES-VENTE 11

Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d'incinérateur ou brûler des combustibles liquides, du charbon ou dérivés. Respecter toutes les réglementations locales et nationales ainsi que les normes européennes (3) lors de l'installation et de l'utilisation de l'appareil. L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement). - Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension. Cet appareil doit être installé conformément aux spécifications des normes en vigueur. L'installation par un professionnel qualifié est recommandée. - Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice. - La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions. - Sont spécialement interdits:

L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil. - La mise en place d'un récapacitéur de chaleur de celuique type que ce soit; autres que ceux préconisés par le fournisseur. - L'utilisation de tout combustible autre que le bois naturel et la lignite. - Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant. Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage. Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région. Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.

Information de montage importante

Votre cheminée "tire bien", mais vous ne connaissiez pas la valeur de sa dépression! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poêles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 ou NF EN 13240 pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très récemment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée haute ou une installation en combinaison avec un tubage. Les appareils fonctionnent alors dans des conditions anormales, qui provoquent:

• Une consommation de bois excessive : celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa.
• Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.
• La déterioration rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).
• L'annulation de la garantie.

Pour éviter tous ces problèmes:

Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un régulateur de tirage sur le conduit de raccordement ou un adaptateur spécialement conçu pour votre appareil (en option pour certains modèles).

(1) Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite ; selon essais suivant EN13229/ (2) Nous recommandons les produits HOMY : une gamme compte de raccordements et d'accessoires adaptés. Documentation sur demande auprès de votre revendeur. (3) DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d'un poêle fermé ; NF EN13240 traitant des poêles à combustible solide. (disponibles à l'AFNOR).

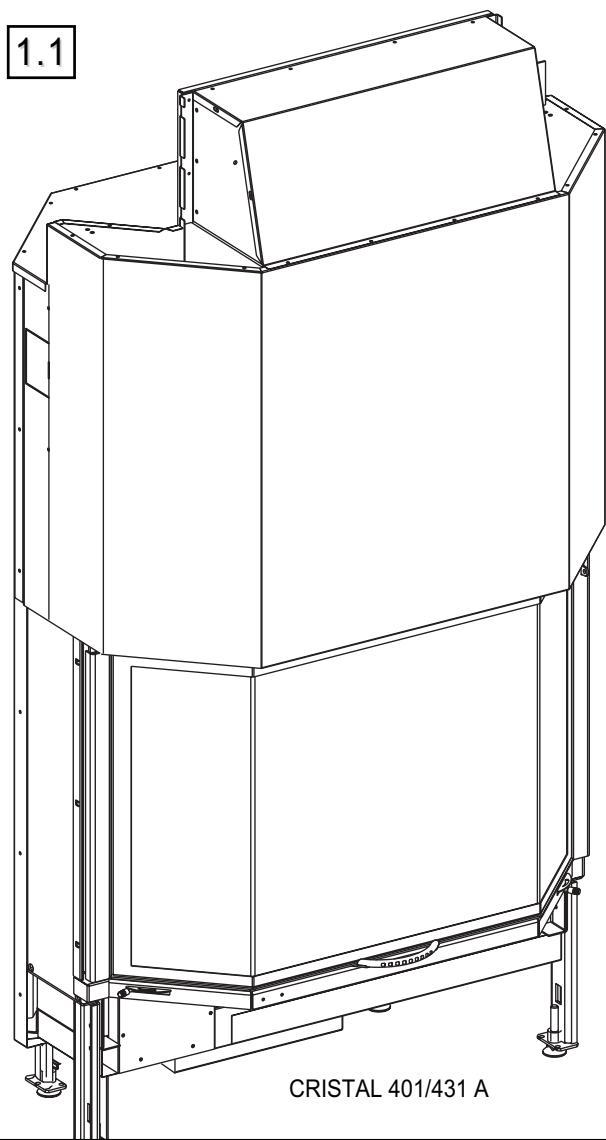

1.1

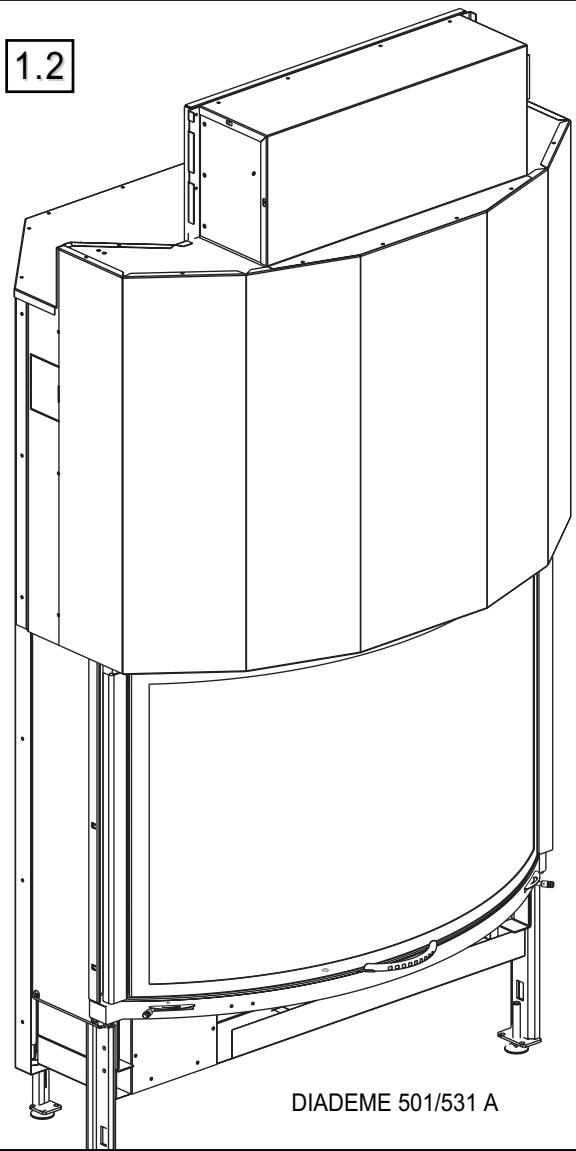

1.2

1.3 CRISTAL 401/431 A

DIADEME - rld 5600-5800(pack) DIADEME 501/531 A

1.4

FOYER	CRISTAL 401/431 A-B	DIADEME 501/531 A-B
Catégorie du foyer	Intermittent	Intermittent
Puisance calorifique nominale (porte fermée)	11 kW	11 kW
Fonctionnement porte fermée/relevée	oui/oui	oui/oui
Température moyenne des fumées porte fermée/ouverte	309°C	309°C
Rendement	70,3 %	70,3 %
Taux de CO (13% O2)	0,24 %	0,24 %
Combustibles	bois de chauffage	bois de chauffage
Taille des bùches	50 cm	50 cm
Charge horsaire nominale/maxi	4 kg/15 kg	4 kg/15 kg
Intervalle de rechargement	1 h	1 h
Combustible de remplacement	lignite	lignite
Combustibles interdits	tous les autres dont charbons et dérivés	tous les autres dont charbons et dérivés
Diamètre nominaldépart des fumées	200 mm	200 mm
Diamètre départ distributeur air chaud (option)	150 mm	150 mm
Caracteristiques du conduit de fumées
- Dimensions minimales du boisseau	20 x 20 cm	20 x 20 cm
- Ø mini tubage ou conduit métallique isolé	200 mm	200 mm
- Hauteur mini au dessus du foyer	4 m	4 m
Dépression (10 Pa = 1 mm CE)
- Allure nominale / réduite	12 Pa ± 2/6 Pa ± 2	12 Pa ± 2/6 Pa ± 2
- Maxi admissible	20 Pa	20 Pa
- Poids foyer net/brut	194/224 kg	194/224 kg
+ parement fonte net/brut	66/86 kg	66/86 kg
ou parement réfractaire net/brut	86/106 kg	85/105 kg
Plaque signalétique	dans boîtier cendrier	dans boîtier cendrier
Couvercle distributeur d'air chaud CDA 450 A	Option	Option
Accéléateur de convection KTE 152	Option	Option
ou KT 1455 + KRT 260 A	Option	Option

Illustrations non contractuelles, les éléments figurés peuvent différer ou ne pas appartenir au modèle fourni.

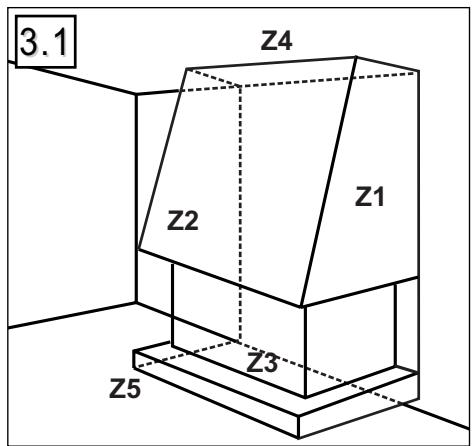

3. Preparation du SITE existant

Retirer tous les matériaux combustibles ou dégradables sous l'action de la température sur les parois ou à l’intérieur de celles-ci (sols, murs et plafonds) à l'emplacement de la cheminée (Z1, Z2, Z3, Z4, Z5) selon l'implantation retenue (voir fig. 3.1, 3.2, 3.3).

3.1. SOL

Contrôler que le sol (Z3) existant peut supporter la charge totale constituée par le foyer, l'habillage et la hotte. Dans le cas contraire, il faut le renforcer. Dans la zone de chargement (Z5), nous recommandons la pose d'un carrelage (par exemple) pour faciliter l'entretien.

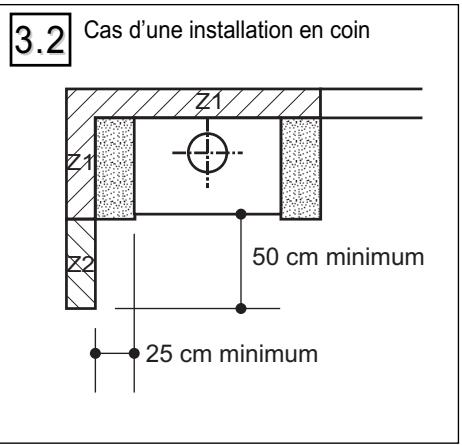

3.2. MURS

Retirer les revêtements (papier peints, lambris ou moquette murale) sur l'emprise de la future cheminée. Selon le matériel du mur, appliquer les solutions préconisées au tableau 3. A.

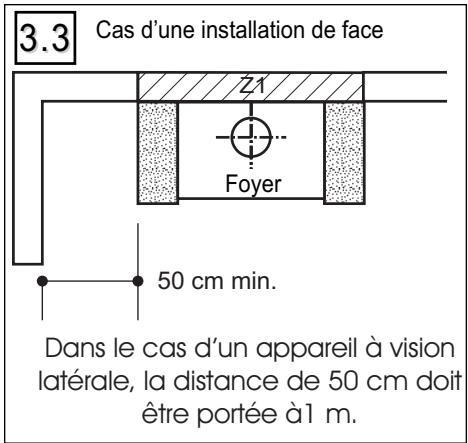

Murs environnants

Pour tous les murs dont les distances sont inférieures aux valeurs préconisées (zones 1 et 2), prendre les précautions du tableau 3. A.

Rappel: Ne pas placer d'objets et/ou matériaux combustibles à moins de 2 m de la face vitrée.

3.3. Plafond

Dans la zone d'emprise de la hotte (Z4), retirez tous les matériaux non M0 (incombustibles) et isolez par de la laine de roche rigide.

3.4. Évacuation des produits de la combustion

Préter une vigilance extrême au contrôle ou à la réalisation de l'évacuation des fumées (cf. norme NFP 51.201 et NFP 51.203).

Si le conduit de fumée existe, il convient :

• de le faire ramoner par un moyen mécanique (hérisson),
• de faire vérifier l'état physique du conduit (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent. Dans le cas d'un conduit non compatible (ancien, fissure, fortement encrassé), il est nécessaire de réaliser:
• soit un tubage à l'aide d'un produit titulaire d'un avis technique favorable,
• soit un chemisage,
• soit un conduit neuf, ajusté, construit par une entreprise ayant les qualifications requises.

3.5. Traverse e de plafonds et de planchers (FIG. 5.1)

Les conduits de fumée doivent être disposés avec un écart minimal de 16 cm entre la paroi intérieure du conduit et l'élément combustible le plus proche.

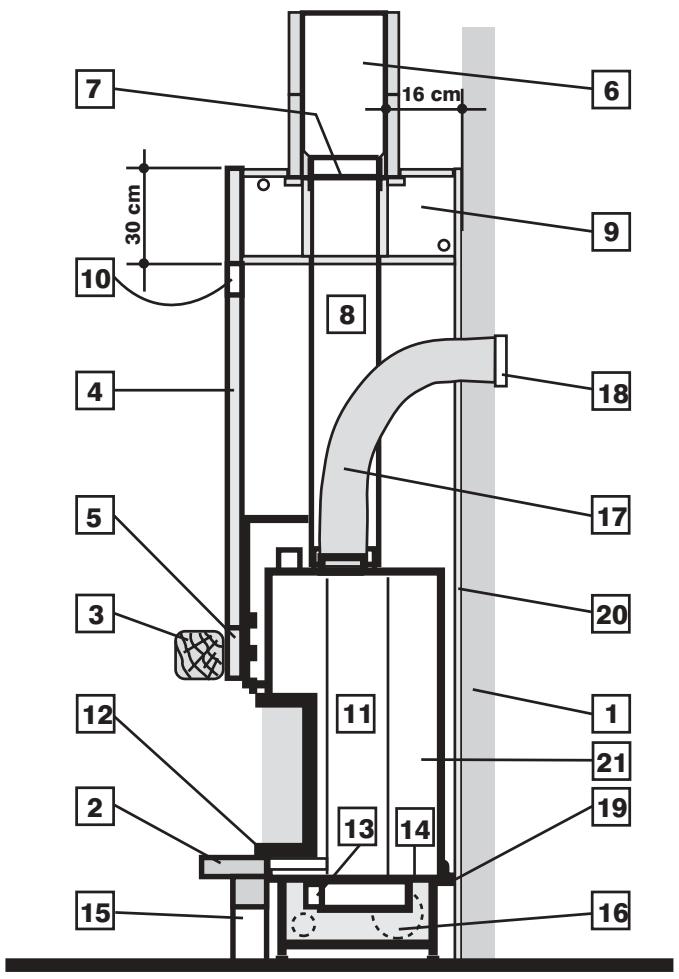

3.4

1 Mur d'appui (matériaux aux classes M0) 2 Habillage pierre (option) 3 Poutre bois (suivant modèle habillage) 4 Hotte décorative (option) 5 Rideau (matériau selon modèle) 6 Boisseau sect. mini 400 cm2 7 Manchette de raccordement (non fournie) 8 Tuyaux de raccordement 200 (non fournis) 9 Caisson isolé (non fourni) 10 Grille de sortie d'air chaud (1) 11 Foyer 12 Boutons de commande 13 Entrée air de combustion (33,2 cm²) 14 Entrée air de convection (245 cm²) 15 Accès de l'air par l'habillage 16 Accélérateur de convection (option) 17 Raccordements air chaud 0 150 (non fourni) 18 Diffuseur air chaud (non fourni) 19 Butée arrière 20 Isolation si nécessaire 21 Distributeur d'air chaud

Tableau 3.A	ZONE 1		ZONE 2
MATERIALIAUX EXISTANTS	SOLUTION PRECONISEE	MATERIALIAUX RECOMMANDES	MATERIALIAUX DE FINITION
Mur extérieur avec isolation inflam-mable incorporee.	- Découpe de l'isolement existante - Confection d'un mur de renfort M0 en rempla-cement - Isolation avec isolant spécifique	- Brique, béton cellulaire - Laine de roche + film alu.	Classés M0 ou M1
Mur extérieur sans isolation ou mur de refend (épaisseur env. 15 cm) ininflammable.	- Isolation avec isolant spécifique.	- Laine de roche + film alu.	Classés M0 ou M1
Cloison légère plâtre, bois, plaques de plâtre, polystyrolène, polyurethane, cloisons alvélées.	- Dépose et montage d'un mur de 10 cm d'épaissur ou, - Non-dépose et montage d'un mur de 10 cm d'épaissur devant lame d'air de 2 cm ou, - Dépose et montage d'un nouveau mur d'accuien dur + isolant.	- Brique, béton cellulaire + laine de roche rigide.	Classés M0 ou M1

3.6. Raccordement d'air de combustion exterieur

Une prise d'air frais extérieur supplémentaire ouverte vers les vents dominants est nécessaire au bon fonctionnement de la combustion, en particulier si l'habitat est fortement isolé et/ou équipé d'un système mécanique de ventilation (V. M. C. ou hottère aspirante). L'arrivée d'air extérieur ne doit pas déboucher dans l'enceinte de l'habillage. Obturable en cas de non-fonctionnement du foyer, elle doit avoir une section libre d'ouverture minimale de 2dm² pour les foyer à porte escamtable.

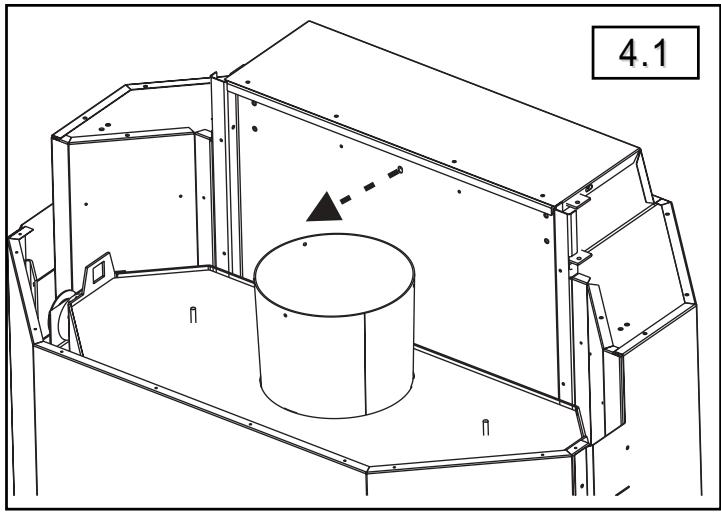

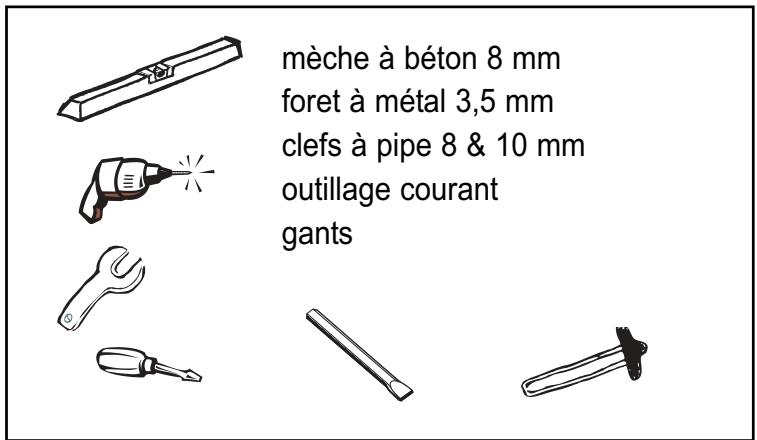

4. Installation du FOYER

• Démonter la vis d'immobilisation du contre-poids.
• Une mise à niveau parfaite est impérative, notamment pour garantir le bon fonctionnement du système d'escamotage de la porte.

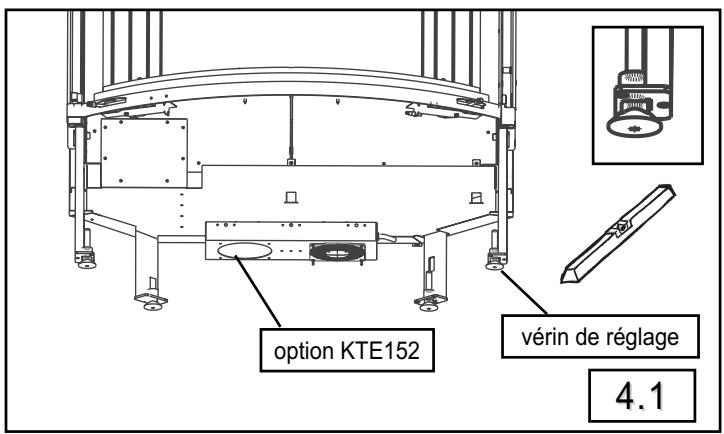

• L'appareil est fourni avec 4 vérins de réglage (dans le cendrier). Visser un écrou sur chaque vérin.
• Fixer et régler les vérins à la hauteur souhaitée (course de 35 mm). Si l'option accélérateur de convection est utilisée, se référer à la notice de pose spécifique.

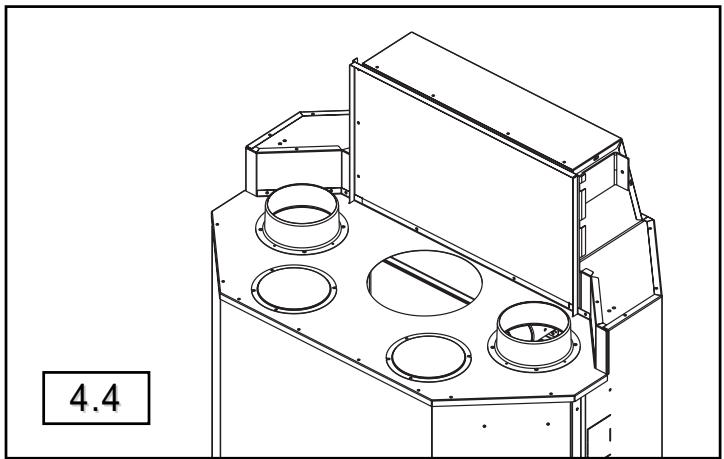

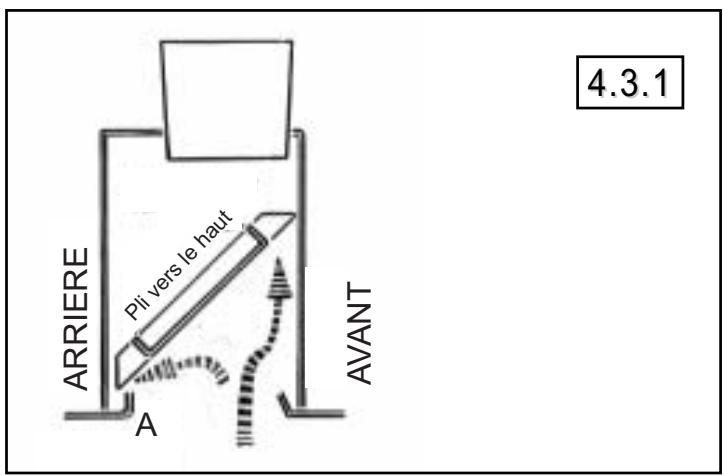

4.3. Assemblage du déflecteur

Le foyer est équipé d'un déflecteur de fumée en tôle inox. Le déflecteur de fumée permet un échange de chaleur efficace et facilite la récupération des suies lors du ramonage.

Il est nécessaire de se familiariser avec la manœuvre de montage et de démontage du déflecteur. Effectuer cette manipulation à plusieurs reprises avant la première utilisation du foyer.

Présenter le déflecteur dans l'avaloir, pli vers le haut, puis redescendre sur le pli inférieur.

Pour le raccordement de la distribution d'air chaud, utiliser la notice fournie avec l'option CDA 450 A.

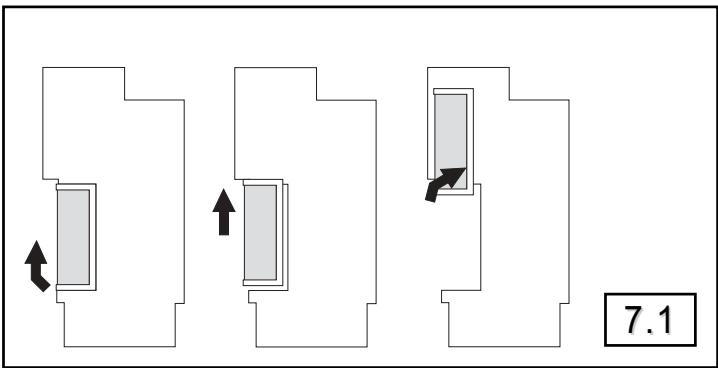

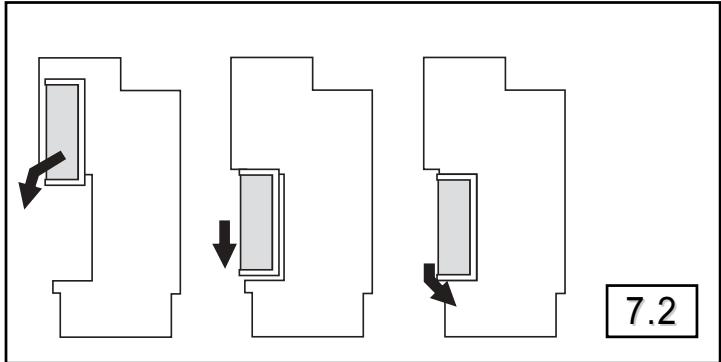

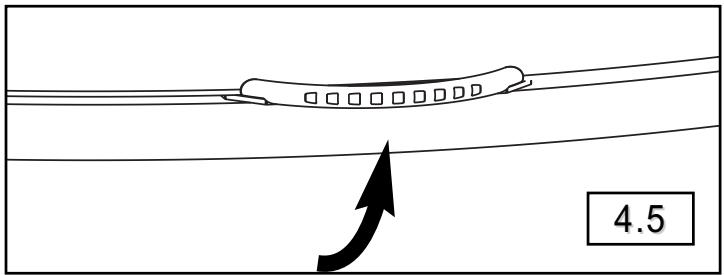

4.5 Escamotage de la porte

Saisir la poignée de porte par le dessous et lever.

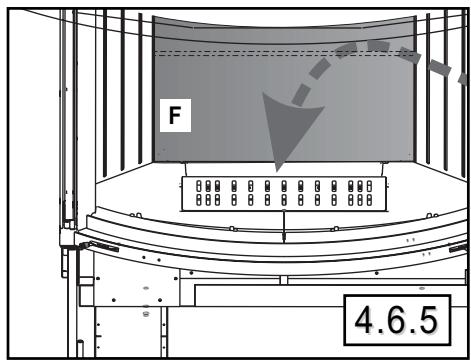

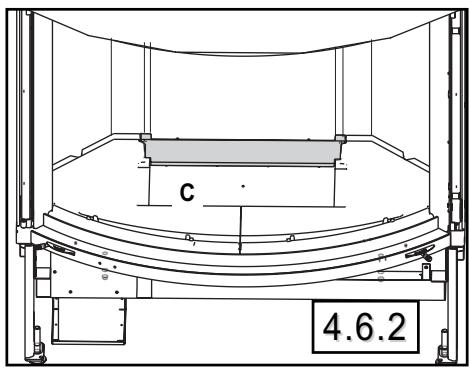

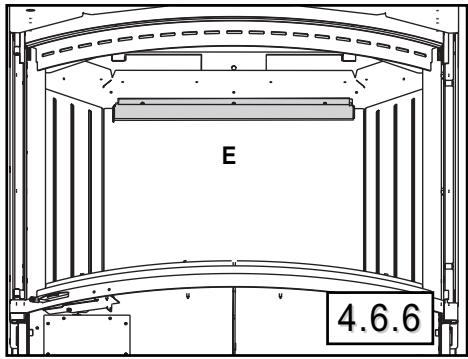

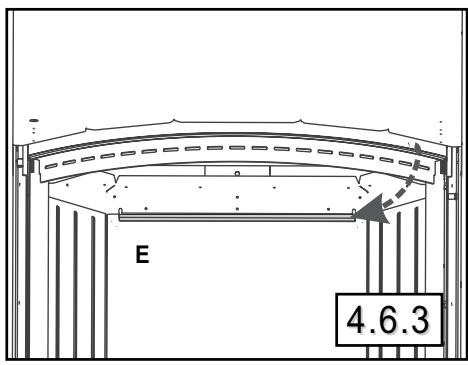

4.6 Montage des parements FONTE

ATTENTION: Respecter le sens d'introduction des éléments.

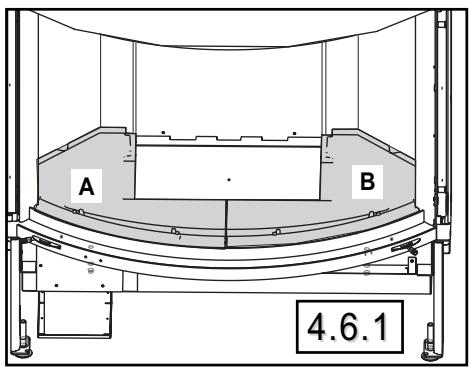

1) Poser les 2 demi-soles A puis B, jointives et vers l'avant... fig. 4.6.1 2) Poser à l'arrière la jointure en fonte C. fig. 4.6.2 3) Dévisser les 3 vis, déposer la bride E. fig. 4.6.3

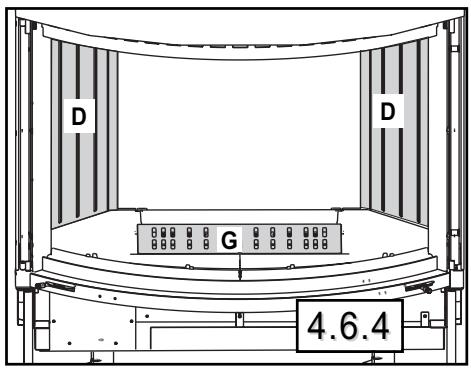

4) Poser le cendrier, ouvertures vers l'arrière, puis la grille G. fig. 4.6.4 5) Poser les côtés D. fig. 4.6.4 6) Poser la plaque d'étage F, gorge arrière vers le haut....... fig. 4.6.5 7) Fixer la bride E avec les 3 vis. fig. 4.6.6

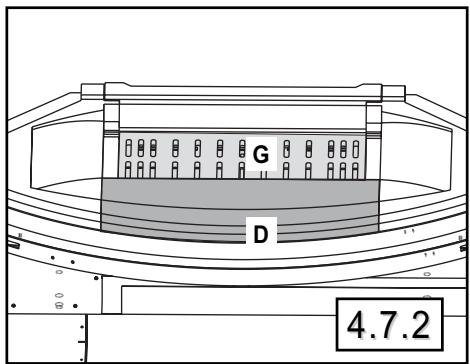

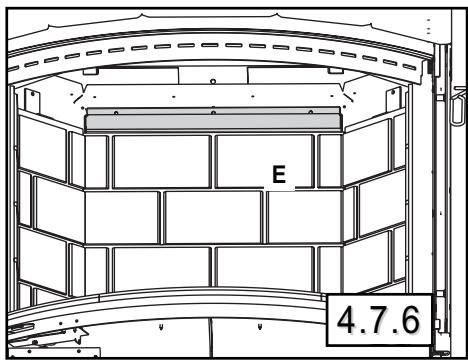

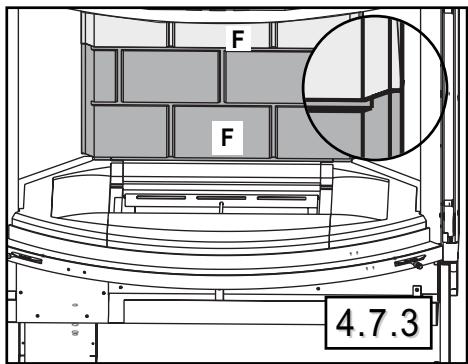

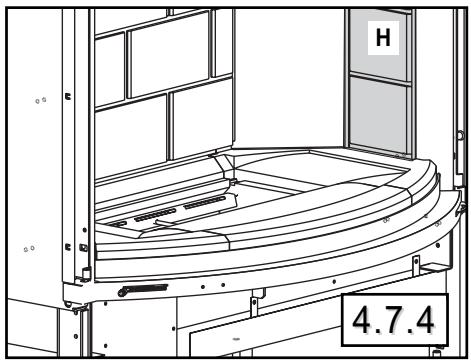

4.7 Montage des parements BRIQUE réfractaire

ATTENTION: Respecter le sens d'introduction des éléments.

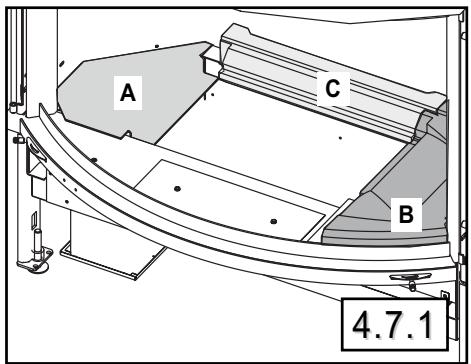

1) Poser les 2 tôles latérales A et les 2 sœles B. fig. 4.7.1 2) Poser l'arrière C du foyer. fig. 4.7.1 3) Poser la sôle avant D et le cendrier, ouvertures vers l'arrière, puis la grille G (les pièces jointives et vers l'avant) fig. 4.7.2

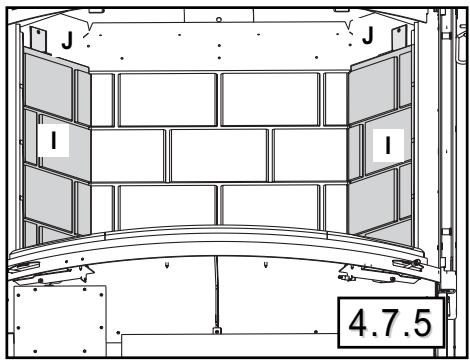

4) Dévisser les 3 vis, déposer la bride J.............................................................................. 5) Poser la plaque inférieure F puis supérieure F. fig. 4.7.3 6) Poser chaque côté réfractaire H. fig. 4.7.4 7) Poser les côtés réfractaires à I, visser les équerres J... fig. 4.7.5 8) Fixer la bride E avec les 3 vis. fig.4.7.6

5. Raccordement

Le raccordement est couvert par la norme NFP 51.203.

L'évacuation des fumées comprend les tuyaux de raccordement et le conduit de fumée. Cette installation doit permettre le ramonage et la récapitation des suies.

Le raccordement doit se faire par la voie la plus directe, dans la pièce où se trouve l'appareil, sans pente négative et doit être visible sur tout son parcours.

Réaliser le raccordement avec des conduits métalliques :

• tôle noire d'épaisseur mini 2 mm.
• tôle émaillée d'épaisseur mini 0,6 mm.
• acier inox d'épais. mini 0,4 mm.
• ou avec des tubages polycombustibles rigides ou flexibles. Ce type de tubage est justiciaible d'un avis technique.

L'aluminium, l'acier alusine et l'acier galvanisé sont interdits.

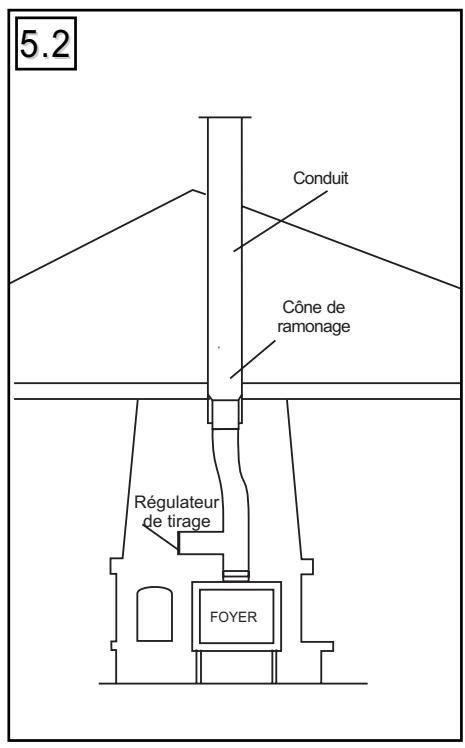

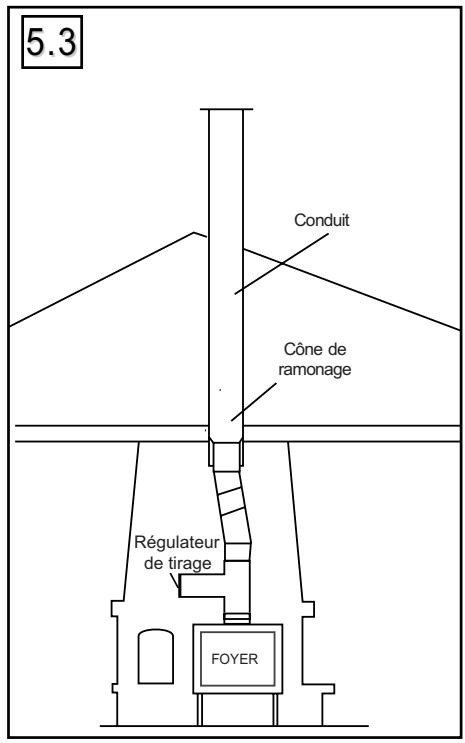

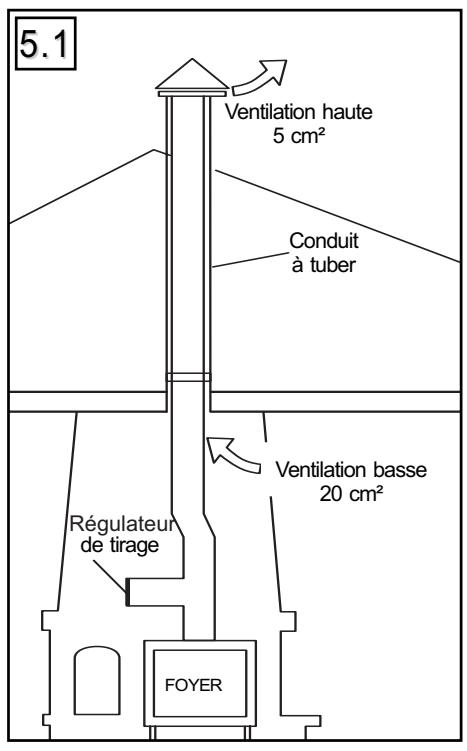

Raccorder le foyer selon l'un des schémas proposés (fig. 5.1, 5.2, 5.3).

Si la dépression du conduit de fumée est supérieure à 20 Pa (cf § 2), la pose d'un régulateur de tirage est obligatoire.

5.2 Distribution de l'air CHAUD (OPTION)

La convection se fera sans obstacles à condition que la hotte soit construite selon les instructions suivantes.

Toute évacuation d'air chaud doit déboucher à une distance minimale de 30 cm du plafond (cf. fig. 3.4).

Attention!

Appareil équipé d'un distributeur d'air chaud:

• Pour canaliser l'air chaud dans des pièces voisines ou à l'étage, raccorder des gain(alu couples (non fournies) sur les buses à installer sur le dessus du foyer. Fixer l'autre extrémité de ces gain(alu sur une grille obturable (simple ou double) pour régler le débit d'air chaud.
• Ne jamais obturer simultanément toutes les grilles.
• En cas de passage dans des combles froids, poser des gaines calorifugées.
• Limiter le nombre de coudes au minimum et installer les sorties à un niveau plus élevé que celui des buses.
• Pour une bonne efficacité, la longueur cumulée des gains de distribution ne doit pas dépasser:

9 mètres en convection forcée.

• La pente du raccordement doit être positive sur toute la longueur.

5.3 Convection FORCEE

L'air chaud en convection naturelle s'accumule au plafond. Pour brasser l'air ambiant et broyer une température plus homogène de l'air dans la (ou les) pièce(s), installer un accelérateur de convection et raccorder les gains d'air chaud à des grilles doubles.

Poser l'accélérateur de convection (en option) avant l'habillage pierre (instructions jointes au colis).

6. Habillage

Ce foyer doit être habillé avec des éléments en maçonnerie et coiffé d'une hotte. Avant de construire l'habillage du foyer et de monter la hotte, s'assurer du bon fonctionnement de tous les organes de manoeuvre du foyer, de l'alignement et de la bonne fermeture de la porte. La porte doit rester démontable.

Attention!

Afin de permettre la libre dilatation du foyer, aucune de ses parties ne doit être en contact avec l'habillage.

Prévoir impérativement un jeu de 2 mm, notamment entre les jambages de l'habillage et le corps du foyer.

La platine couvre-margelle (solidaire du foyer) pourra cependant couvrir la margelle ; la dilatation agissant du bas vers le haut.

Un habillage personnelé autour du foyer doit impératifement: - être réalisé en matériel M0 (incombustible). - prévoir une section libre de 600 cm² minimum dans sa partie BASSE AFIN DE PERMETTE LA LIBRE CIRCULATION DE I'AIR. Une isolation en laine de verre (G) doit empêcher la circulation d'air entre la hotte et le compartment avale-fumée (F)

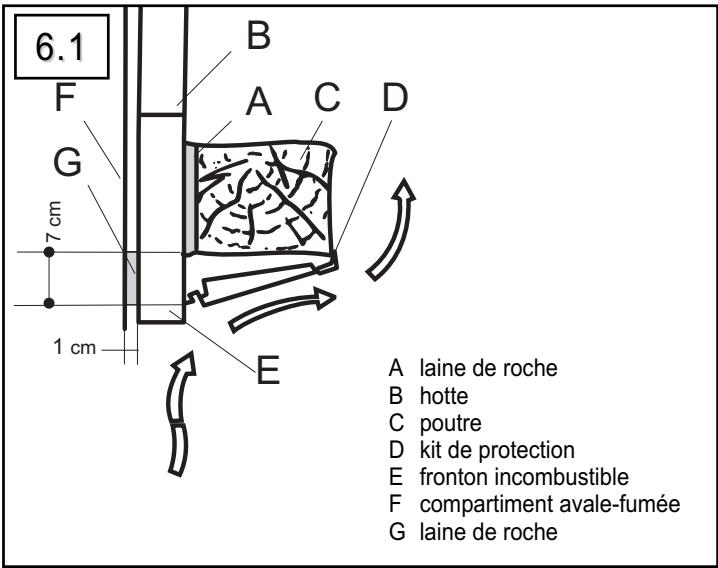

6.2. POUTRE en BOIS (FIG. 6.1)

Aucune partie de la poutre en bois (C) ne doit être soumise à la chaleur provenant notamment de l'avaloir, du tuyau ou de l'air ascendant (convection de vitre).

Réaliser un montage (cf fig. 6.1) avec un isolant (A) laine de roche et notre kit de protection standard (D) disponible chez votre revendeur. (E) bandeau de brique, (B) hotte.

6.3. HOTTE (FIG. 3.4)

Nous préconisons l'utilisation de matériaux classés M0 (incombustibles) ainsi que la mise en place d'une isolation.

La conception d'une hotte personnalisée doit:

-permettre un libre accès à l'intérieur ou compter une porte de visite, - être indépendante du foyer qui ne doit pas servir de support à la hotte. L'appareil doit pouvoir se dilater librement. - pour les appareils à ouverture de porte latérale, le bandeau de brique ou la hotte sera placé à 1 cm minimum en avant de la façade du foyer pour dégager un passage d'air. - pour les appareils à porte escamotable, le bandeau de brique ou la hotte sera placé à 3 cm minimum en avant de la façade du foyer pour dégager un passage d'air.

6.3.1. Faux-plafond

La hotte doit avoir un faux-plafond fixé au minimum à 30 cm sous le plafond de la pièce.

• Ce faux-plafond canalise l'air chaud vers l'extérieur, évite son confinement à la partie supérieure de la hotte et protège le plafond de la pierce. Réaliser le faux-plafond en matériaux classés M0 (incombustibles) puis l'isoler.
• Le caisson fabriqué doit:
• comporter des ouvertures de ventilation efficaces, en communication vers l'extérieur de la hotte.
• être étanche par rapport à la partie inférieure de la hotte pour éviter les fuites d'air chaud vers le haut.

Isoler la face en appui contre le mur, le tuyau et le plafond.

6.3.2. Diffuseurs d'air chaud

La hotte doit comporter en partie supérieure à ras du faux-plafond, une ou plusieurs bouches de diffusion de l'air chaud d'une section libre non obturables de 600 cm²

6.3.3. Porte de visite

Les tuyaux de raccordement au conduit doivent être visibles sur tout leur parcours, soit directement, soit par une porte de visite ou une grille aménagée sur la hotte.

Si le ramonage l'exige, les tuyaux de raccordement doivent être accessibles (NFP 51.203).

Attention

• Si la niche sous le foyer sert de réserve de bois, ne jamais l'obturer totalement (une section d'ouverture libre frontale de 600 cm² minimum doit rester libre en permanence).
• Laisser un espace de 5 cm minimum entre le fond du foyer et le dessus des buches.
• Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser la main froide pour manipuler les différentes commandes.
• Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être déteriorée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 2 m évitera tout risque.

7.1.1. Bois

Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.

• Préférer les feuillus durs (bouleau, charme, hêtre...),
• Éviter les feuillus tendres (tilleul, marronnier, saule, peuplier)
• Proscire absolument les résineux (pin, sapin...) en usage permanent, ainsi que les bois de récupération traités (traverses de chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques).
• Ne jamais faire de flambées par brassées de petit bois, caisses, buchettes ou sarments qui provoquent des surchauffes brutes.

7.1.2. Lignite

En utilisation normale (de jour) ou au ralenti (de nuit), en association ou non avec le bois, la briquette de lignite est un combustible économique. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.

ATTENTION! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet appareil ne doit pas être utilisé pour brûler des déchets domestiques!

7.2. TIRAGE

La dépression du conduit de fumées du foyer ne doit jamais excéder 20 Pa à chaud. Dans le cas où le tirage serait supérieur, nous recommendons l'installation d'un régulateur de tirage. Consulter votre revendeur afin d'effectuer une mesure du tirage lors de l'installation du foyer. La présence d'une VMC (Ventilation Mécanique Contrôlée) peut influencer la valeur de la dépression, jusqu'à l'inverser. Pour cette raison, l'extracteur doit être en marche lors de la mesure. En présence d'une VMC, une prise d'air frais extérieur est obligatoire. Celle-ci doit être ouverte lors de l'utilisation du foyer.

7.3.1. Commande d'air primaire (à gauche) (fig. 7.2)

La commande d'air primaire permet le contrôle du feu.

position à droite air de grille maxi - position à gauche air de grille mini

7.3.2. Commande du clapet de buse (à droite) (fig. 7.2)

position à droite : clapet ouvert - position à gauche : clapet fermé

7.3.3. Escamotage de porte

Manœuvrer la poignée en la tenant par le dessous. Afin d'éviter des brûlures, manipuler la poignée avec le gant fourni.

7.4. Premier allumage

• Enlever les étiquettes autocollantes, les éventuels cartons de blocage et s'assurer qu'il ne reste rien dans le cendrier. Attendez au moins 2 semaines avant d'utiliser normalement votre cheminée.
• Le premier allumage et la mesure du tirage doivent être effectués par un professionnel qualifié.
• Commencer par un feu léger puis, par paliers, augmenter la charge. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la peinture de présentation, s'estompera avec le temps. Procéder ainsi pendant quelques jours avant utilisation normale. Ouvrir les fenêtres pendant les premières mises en température.

Au cours de la première chauffe, vérifier la dépression conformément au tableau des caractéristiques § 2. Régler éventuellement le régulateur.

7.5. Fonctionnement en FOYER fermé

La sécurité et le rendement sont plus importants en fonctionnement porte fermée qu'en fonctionnement porte ouverte.

7.5.1. Allumage

Etaler du papier froissé sur la sole, poser dessus du petit bois et du bois de petite section. Positionner les commandes conformément au tableau 7. A (allumage). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises. Lorsque le feu a bien pris, charger et mettre les commandes en position "allure nominale" (tableau 7. A). Il est préféable de charger en plusieurs fois que de manière excessive.

En cas de température extérieure très BASSE, un "bouchon" thermique du conduit de fumée peut se former. Celui-ci doit être réchauffé progressivement avant d'obtenir le tirage normal.

ATTENTION! Ne jamais utiliser d'essence, d'alcool ni de fioul...

Lors de l'allumage, après l'inflammation du petit bois, fermer le clapet de buse. Lors du rechargement du foyer, ouvrir le clapet de buse avant l'ouverture de la porte. Pour une allure intermédiaire, positionner la commande d'air primaire au milieu.

ATTENTION! En fonctionnement, la porte de chargement doit être totalement fermée ou totalement ouverte.

Procrire les ouvertures intermédiaires pour éviter toute: - perturbation de la combustion - surchauffe du foyer - déformation du foyer.

7.5.2. Rechargement (escamotage de portefeuille 7.1 & 7.2)

Recharger le foyer quand il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Ouvrir le clapet de buse puis ouvrir lentement la porte afin d'éviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte, puis fermer le clapet de buse.

7.6 Fonctionnement FOYER OUVERT

Le fonctionnement foyer ouvert permet de profiter directement du feu. Le rendement du foyer (par rapport au fonctionnement foyer fermé) est sensiblement réduit. Ne pas fonctionner en foyer ouvert si une hotte de cuisine à évacuation est en service.

La nuit ou en cas d'absence même momentanée, descendre le vitrage. Disposer les commandes en porte fermée, allure nominale (tableau 7.A).

7.6.1. Allumage

Pour assurer la mise en température du foyer et obtenir un tirage suffisant, allumer le foyer avec la porte fermée.

7.6.2. Allure nominale

• Régler les commandes conformément au tableau 7. A.
• L'intensité du feu est déterminée par la quantité de combustible. Dans cette configuration, utiliser uniquement du bois. Veiller à favoriser la circulation de l'air entre les buches (présence simultanée de 2 buches au moins).
• Le bon fonctionnement du foyer dépend de l'alimentation suffisante en air frais.

7.7. CHARGE normale

2 bûches de bois minimum (environ 4 kg au total par heure), sont nécessaires pour atteindre l'allure nominale.

Disposer les bûches vers le fond du foyer, pour éviter les chutes de braises.

7.8. ALLURE Réduite

Régler les commandes conformément au tableau 7. A.

Ne pas faire fonctionner le foyer à allure ralentie pendant de longues périodes.

Ceci provoque l'encrassement du conduit et du foyer.

7.9. En cas d'incident

En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans le foyer, vents très violents,...), fermer rapidement la porte de chargement et fermer les commandes du foyer:

Tableau 7.A FOYER	Phase	Commandes
		Air de grille	Clapet de buse
Porte fermée	Allumage	↑→	↑→
	Allure nominale	↑→	↑→
	Allure réduite	←■	←■
	Arrêt	←■	←■
Porte escamotée	Allure nominale	↑→	↑→

8.1 Décaissement

Attendre que l'appareil soit refroidi.

• Nettoyer la grille foyer amovible,
• Vider régulièrement le cendrier. L'amas de cendres limite l'arrivée d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion.
• Replacer le cendrier et la grille avant le chargement.

8.2 Entretien des éléments de FACADE

Pour raviver l'aspect du cadre de la porte, ne pas utiliser de produit abrasif (même légèrement) mais uniquement de l'eau chaude savonnée appliquée avec un chiffon doux ou une éponge. Essuyer immédiatement.

8.3 Nettoyage de la VITRE

Nettoyer le vitrage à froid, à l'aide d'un chiffon humide trempé dans de la cendre de bois. Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois, un léger noircissement peut apparaître dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre est moins efficace.

L'ouverture latérale de porte permet le nettoyage intérieur de la vitre. Verrouiller la porte en position fermée avant l'ouverture latérale.

Attention: cette manoeuvre est relativement dure sur un appareil neuf (pression du joint d'étanchéité).

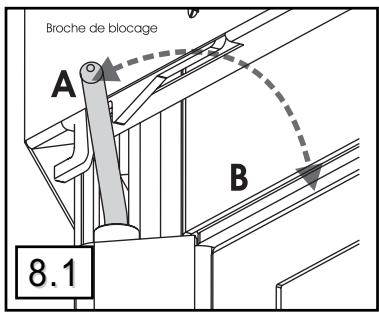

Tirer la broche de blocage en position A avant d'ouvrir la porte (fig. 8.1). Ouvrir la porte avec la main froide (fig. 8.2). Nettoyer la vanité du foyer. Refermer la porte du foyer et pousser la broche en position B (fig. 8.1).

Attention: la broche de blocage doit impérativement être placée en position B en usage normal, lorsque la porte peut être escamotée.

8.3.1. Démontage de la porte (si nécessaire)

Tirer la broche de blocage en position A avant d'ouvrir la porte (fig. 8.1). Ouvrir la porte avec la main froide (fig. 8.2).

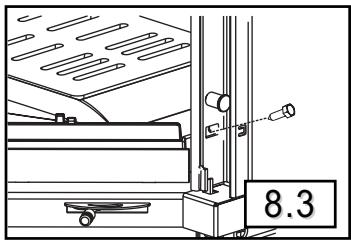

Verrouiller le châssis mobile sur le corps de chauffe en bas à droite du cadre de porte avec une vis HM6 (fig. 8.3).

Repousser la broche de blocage en position B (fig. 8.1).

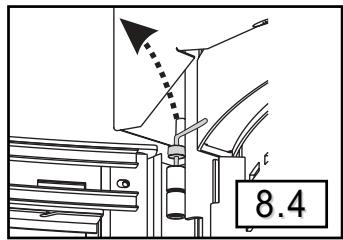

Retirer la broche puis le gond inférieur avec un chasse-goupille (fig. 8.4). Retirer la porte avec précautions (la vitre n'est pas couverte par la garantie). Remonter la porte en suivant l'ordre inverse des opérations.

8.4 Ramonage obligatoire

La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Faire remplir le carnet de ramonage par l'entreprise et conserver la facture.

Après le ramonage du conduit, replacer les déflecteurs de fumée (fig. 4.5). Avant toute nouvelle utilisation du foyer, vérifier que tous les éléments sont bien en place.

8.5 Entretien ANNUEL

Après chaque saison de chauffe, effectuer un nettoyage complet du foyer et vérifier le bon fonctionnement de toutes les parties mobiles du foyer.

9. Service apres-vente

Votre foyer comporte un certain nombre de pièces d'usure dont l'état est à vérifier lors de l'entretien annuel. Notre revendeur est à même de vous fournir les pièces de rechange nécessaires.

Pour toute demande de renseignements ou de pièces détachées, indiquer la référence et le numéro de série du foyer figurant sur la plaquette signalétique.
