MODE D'EMPLOI FQ 99 C. 1/HA HOTPOINT-ARISTON

1 0,7 0,7 0,7 0,5 0,8 0,7 n° 4 o 5 n° 4 o 6 1

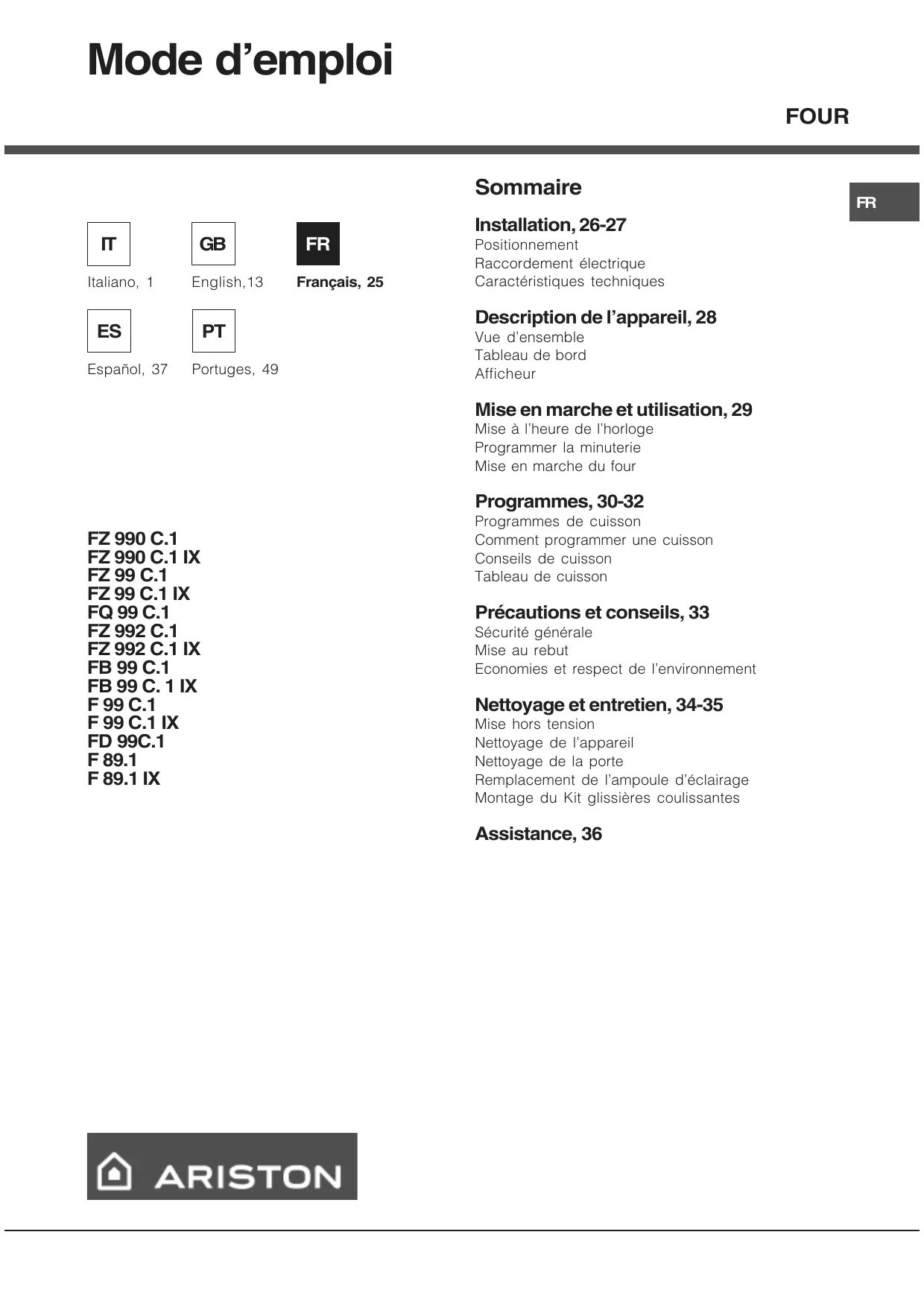

FOUR Sommaire IT Italiano, 1

Raccordement électrique Caractéristiques techniques

Description de l’appareil, 28

Vue d’ensemble Tableau de bord Afficheur

Mise en marche et utilisation, 29

Mise à l’heure de l’horloge Programmer la minuterie Mise en marche du four

Programmes de cuisson

Comment programmer une cuisson Conseils de cuisson Tableau de cuisson

Précautions et conseils, 33

Mise au rebut Economies et respect de l’environnement

Nettoyage et entretien, 34-35

Nettoyage de l’appareil Nettoyage de la porte Remplacement de l’ampoule d’éclairage Montage du Kit glissières coulissantes

! Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lire attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil.

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). ! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Encastrement Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises : • les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ;

Centrage et fixation

Positionner les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et les régler selon l’épaisseur de la joue du meuble : épaisseur 20 mm : enlever la partie amovible du taquet (voir figure) ;

• dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ;

• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu’en colonne, doit avoir les dimensions suivantes :

épaisseur 18 mm : utiliser la première rainure, comme prévu par le fabricant (voir figure) ;

épaisseur 16 mm : utiliser la deuxième rainure (voir figure).

! Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties

électrifiées. Les déclarations de consommation indiquées sur l’étiquette des caractéristiques ont été mesurées pour ce type d’installation.

Pour fixer l’appareil au meuble : ouvrir la porte du four et visser 4 vis à bois dans les 4 trous du cadre.

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil.

Raccordement électrique

! Les fours munis d’un câble d’alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaque signalétique apposée sur l’appareil (voir ci-dessous). Montage du câble d’alimentation 1. Pour ouvrir le bornier, faire pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirer et ouvrir le couvercle (voir figure).

2. Montage du câble d’alimentation : dévisser la vis du serrecâble ainsi que les trois vis des contacts L-Npuis fixer les fils sous les têtes de vis en respectant les couleurs

Bleu (N) Marron (L) (voir Jaune-Vert figure).

3. Fixer le câble dans le serre-câble prévu.

4. Fermer le couvercle du bornier.

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaque signalétique (voir ci-dessous) ;

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique (voir ci-dessous) ; • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. PLAQUE SIGNALETIQUE largeur 43,5 cm, Dimensions hauteur 32 cm, profondeur 40 cm Volume

largeur 43,5 cm, hauteur 32 cm, profondeur 41,5 cm

tension 220-240V~ 50/60Hz puissance maximum absorbée

2800W (voir plaque signalétique)

ETIQUETTE ENERGIE Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN

50304 Consommation énergie convection Naturelle – fonction four : Traditionnel ;

Branchement du câble d’alimentation au réseau

électrique Monter sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques (voir ci-contre). En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point , une température dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, s’assurer que : • la prise est bien munie d’une terre conforme à la loi;

FR Consommation énergie déclaration

Classe convection Forcée – fonction four : Pâtisserie Cet appareil est conforme aux Directives Communautaires suivantes : 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives - 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. 2002/ 96/CE * Avec contre-porte en verre

GLISSIERES de coulissement

niveau 5 niveau 4 niveau 3 niveau 2 niveau 1

Support GRILLE Support LECHEFRITE Tableau de bord

THERMOSTAT AFFICHEUR Bouton

Indicateur Préchauffage

TEMPERATURE et TEMPS Icône

HORLOGE Icône FIN DE CUISSON Icône MINUTEUR

DUREE Mise en marche et utilisation

! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four.

Son réglage est possible que le four soit éteint ou allumé mais ceci ne correspond pas à une programmation de fin de cuisson. 1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône

numériques de l’AFFICHEUR se mettent à clignoter ;

2. tourner le bouton SELECTION TEMPS pour l’amener sur “+” ou “-” pour régler l’heure; 3. appuyer à nouveau sur la touche jusqu’à ce que les deux autres digits numériques de l’AFFICHEUR se mettent à clignoter ; 4. tourner le bouton SELECTION TEMPS pour l’amener sur “+” ou “-” pour régler les minutes ; 5. appuyer à nouveau sur la touche confirmer.

Programmer la minuterie

Cette fonction ne stoppe pas la cuisson et est indépendante du fonctionnement du four; elle sert uniquement à déclencher un signal sonore à l’expiration des minutes sélectionnées. 1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône

numériques de l’AFFICHEUR se mettent à clignoter ;

2. tourner le bouton SELECTION TEMPS pour l’amener sur “+” ou “-” pour régler les minutes ; 3. appuyer à nouveau sur la touche pour confirmer. L’affichage du compte à rebours suivra. Un signal sonore indiquera la fin du décompte.

Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tourner le bouton PROGRAMMES. 2. Le four se place en phase de préchauffage, l’indicateur préchauffage s’allume. Pour modifier la température, tourner le bouton THERMOSTAT. 3. L’extinction de l’indicateur de préchauffage et le déclenchement du signal sonore indiquent la fin du préchauffage : il est temps d’enfourner les plats.

4. En cours de cuisson, il est possible à tout moment de :

- modifier le programme de cuisson à l’aide du bouton PROGRAMMES ; - modifier la température à l’aide du bouton THERMOSTAT ; - programmer la durée et l’heure de fin de cuisson. (voir programmes de cuisson) ; - interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”. 5. Au bout de deux heures le four s’éteint tout seul : ce délai est présélectionné pour des raisons de sécurité sur tous les programmes de cuisson. Il est possible de modifier la durée de cuisson (voir programmes de cuisson). 6. En cas de coupure de courant, si la température du four n’est pas trop redescendue, un dispositif spécial fait repartir le programme à partir du moment où il a été interrompu. Les programmations en attente de démarrage ne sont par contre pas rétablies et doivent être reprogrammées dès rétablissement du courant. ! Aucun préchauffage n’est prévu pour les programmes FAST COOKING et BARBECUE. ! Ne jamais poser d’objets à même la sole du four, l’émail risque de s’abîmer. ! Il faut toujours enfourner les plats sur la grille fournie avec l’appareil. Système de refroidissement Pour obtenir un abaissement des températures extérieures, un système de refroidissement souffle de l’air à l’extérieur par une fente située entre le bandeau et la porte du four. Pour le programme FAST COOKING le système se met automatiquement en marche dix minutes après le démarrage. Pour le programme PATISSERIE, il ne démarre qu’à four chaud. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi. Eclairage du four Four éteint, la lampe peut être allumée à tout moment par pression sur la touche

FR Programmes de cuisson

! Tous les programmes ont une température de cuisson présélectionnée. Il est possible de la régler manuellement, entre 40°C et 250°C au choix. Pour le programme BARBECUE la valeur présélectionnée est un niveau de puissance exprimé en %. Il peut lui aussi être réglé manuellement. Programme FOUR TRADITION Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur.

Programme MULTICUISSON Programme FAST COOKING Pas besoin de préchauffage. Ce programme est tout particulièrement recommandé pour les cuissons rapides de plats préparés (surgelés ou précuits).

Pour obtenir d’excellents résultats, n’enfourner que sur un seul niveau. Programme ETUVE Le four atteint et maintient une température de 40°C quelle que soit la position du bouton THERMOSTAT. Ce programme est idéal pour le levage de pâtes à base de levure de boulanger. Tournebroche (n’existe que sur certains modèles)

La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Il est possible de cuire au maximum sur deux niveaux en même temps.

Pour actionner le tournebroche (voir figure) procéder comme suit :

Programme BARBECUE Tourner le bouton THERMOSTAT, l’afficheur indique les niveaux de puissance sélectionnables qui vont de 50% à 100%. La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cuisson porte du four fermée.

Programme GRATIN L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risque de brûler les aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée. Programme FOUR PIZZA Cette combinaison permet une montée en température rapide avec un fort apport de chaleur provenant surtout de la sole. En cas de cuisson sur plusieurs niveaux, ne pas oublier de les changer de place à mi-cuisson. Programme FOUR PATISSERIE Ce programme est particulièrement indiqué pour la cuisson de mets délicats (comme des gâteaux levés par ex.) et certains petits-fours sur trois niveaux en même temps.

1. placer la lèchefrite au gradin 1 ;

2. placer le berceau au gradin 3 et encastrer le bout arrière de la broche dans le trou situé au fond de l’enceinte ; 3. brancher le tournebroche en amenant le sélecteur PROGRAMMES sur

est lancé, le tournebroche

! Quand le programme s’arrête dès ouverture de la porte du four.

Comment programmer une cuisson

La programmation n’est possible qu’après avoir sélectionné un programme de cuisson.

! Pour les cuissons ventilées ne pas utiliser les gradins 1et 5 : ils sont directement frappés par l’air chaud qui pourrait brûler les mets délicats.

Programmer la durée de cuisson

1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône et les trois digits numériques de l’AFFICHEUR se mettent à clignoter ; 2. tourner le bouton SELECTION TEMPS pour l’amener sur “+” ou “-” et régler la durée désirée ; 3. appuyer à nouveau sur la touche pour confirmer ; 4. à expiration de la durée sélectionnée, l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit. • Exemple : il est 9h00 et la durée programmée est de 1h15. Le programme s’arrête automatiquement à 10h15. Programmer la fin d’une cuisson La programmation d’une fin de cuisson n’est possible qu’après avoir sélectionné une durée de cuisson. 1. Suivre la procédure de 1 à 3 décrite pour la durée ; 2. appuyer ensuite sur la touche jusqu’à ce que et les deux digits numériques de l’icône l’AFFICHEUR se mettent à clignoter ; 3. tourner le bouton SELECTION TEMPS pour l’amener sur “+” ou “-” et régler l’heure ; 4. appuyer à nouveau sur la touche jusqu’à ce que les deux autres digits numériques de l’AFFICHEUR se mettent à clignoter ; 5. tourner le bouton SELECTION TEMPS pour l’amener sur “+” ou “-” et régler les minutes ; 6. appuyer à nouveau sur la touche pour confirmer ; 7. à expiration de la durée sélectionnée, l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit. Les icônes et éclairées signalent qu’une programmation a été lancée. L’AFFICHEUR affiche à tour de rôle l’heure de fin de cuisson et la durée. Pour annuler une programmation, amener le bouton PROGRAMMES sur “0”.

! Pour les cuissons BARBECUE et GRATIN, notamment au tournebroche, placer la lèchefrite au gradin 1 pour récupérer les graisses ou jus de cuisson.

MULTICUISSON • Utiliser les gradins 2 et 4 et placer au 2 les plats qui exigent davantage de chaleur. • Placer la lèchefrite en bas et la grille en haut. BARBECUE • Placer la grille au gradin 3 ou 4, enfourner les plats au milieu de la grille. • Nous conseillons de sélectionner le niveau d’énergie maximum. Ne pas s’inquiéter si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat. FOUR PIZZA • Utiliser un plat en aluminium léger et l’enfourner sur la grille du four. En cas d’utilisation du plateau émaillé, le temps de cuisson sera plus long et la pizza beaucoup moins croustillante. • Si les pizzas sont bien garnies, n’ajouter la mozzarelle qu’à mi-cuisson.

FR Tableau de cuisson

Poulet Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes Pizza sur 2 niveaux Tartes sur 2 niveaux/gâteaux sur 2 niveaux Génoise sur 2 niveaux (sur plateau émaillé) Poulet rôti + pommes de terre Agneau Maquereau Lasagnes Choux sur 2 niveaux Biscuits sur 2 niveaux Friands au fromage sur 2 niveaux Tartes salées Maquereaux Soles et seiches Brochettes de calmars et crevettes Tranches de colin Légumes grillés Côte de veau Saucisses Hamburgers Croque-monsieur ou toasts Poulet rôti au tournebroche (si présent) Agneau rôti au tournebroche (si présent) Poulet grillé Seiches Poulet rôti au tournebroche (si présent) Canard rôti au tournebroche (si présent) Rôti de veau ou de bœuf Rôti de porc Agneau Pizza Fougasses Tartes Tarte aux fruits Cake aux fruits Petits gâteaux sur 2 niveaux Génoise Choux sur 3 niveaux Biscuits sur 3 niveaux Crêpes farcies Meringues sur 3 niveaux Friands au fromage

Température préconisée

glissières coulissantes

2 2 2 2 2 2 et 4 2 et 4 2 et 4 1 et 2/3 2 1 ou 2 2 2 et 4 2 et 4 2 et 4 1 et 3 4 4 4 4 3 ou 4 4 4 4 4 2 2 2 2 2 2 2

1 1 1 1 1 1 et 3 1 et 3 1 et 3 1 et 3 1 1 1 1 et 3 1 et 3 1 et 3 1 et 3 3 3 3 3 2 ou 3 3 3 3 3 2 2 2 2 2 1 1

oui oui oui oui oui oui oui oui oui oui oui oui oui oui oui oui oui non non non non non non non non non non non non non non non non non non oui oui

2 ou 3 2 ou 3 2 et 4 2 ou 3 1, 3 et 5 1, 3 et 5 2 1, 3 et 5 2

1 ou 2 1 ou 2 1 et 3 1 ou 2 1, 2 et 4 1, 2 et 4 1 1, 2 et 4 1

oui oui oui oui oui oui oui oui oui oui

180 170-180 180-190 160-170 180-190 180 200 90 210

40-50 45-55 20-25 30-40 20-25 20-25 30-35 180 20-25

0,3 2 1 250 Pizza 0,4 2 1 200 Mélange de courgettes et crevettes en croûte 0,5 2 1 220 Feuilleté aux épinards 0,3 2 1 200 Chaussons salés 0,5 2 1 200 Lasagnes 0,4 2 1 180 Petits pains dorés 0,4 2 1 220 Poulet en morceaux Précuits 0,4 2 1 200 Ailes de poulet dorées Aliments Frais 0,3 2 1 200 Biscuits (pâte brisée) 0,6 2 1 180 Cake aux fruits 0,2 2 1 210 Friands au fromage Etuve Levage de pâtes à base de levure de boulanger 2 1 40 (brioches, pain, tarte au sucre, croissants, etc.) ! Les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. Les temps de préchauffage du four sont présélectionnés et ne sont pas modifiables manuellement.

20 30-35 25 35 25-30 15-20 20-25 15-18 45 10-12 30-60

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement.

• En cas de panne, n’essayer en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contacter le service d’Assistance (voir Assistance).

• Ne pas poser d’objets lourds sur la porte du four ouverte.

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Mise au rebut du matériel d’emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.

• Pour déplacer l’appareil, se servir des poignées prévues à cet effet sur les côtés du four.

• Ne pas toucher à l’appareil pieds nus ou si les mains ou les pieds sont mouillés ou humides • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. • En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance. • Eviter que le cordon d’alimentation d’autres électroménagers touche à des parties chaudes du four. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Toujours saisir la poignée en son milieu : elle risque d’être très chaude à ses extrémités. • Utiliser toujours des gants de protection pour enfourner ou sortir des plats du four. • Ne jamais tapisser la sole du four de papier aluminium. • Ne pas ranger de matériel inflammable à l’intérieur du four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu. • Contrôler toujours que les boutons sont bien dans la position “l”/“¡” quand l’appareil n’est pas utilisé. • Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant. • N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• La directive européenne 2002/96/CE relative aux déchets d’équipements électriques et

électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s’adresser au service public prévu à cet effet ou aux commerçants.

Economies et respect de l’environnement

• Pour faire des économies d’électricité, utiliser autant que possible le four pendant les heures creuses. Les options de programmation des cuissons et plus particulièrement la “cuisson différée” (voir Programmes) et le “nettoyage automatique différé” (voir Nettoyage et entretien), permettent de s’organiser en ce sens. • Pour les cuissons au BARBECUE et au GRATIN, nous conseillons de garder la porte du four fermée : les résultats obtenus sont meilleurs et la consommation d’énergie est moindre (environ 10% d’économie). • Garder les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperdition de chaleur.

Nettoyage et entretien

FR Mise hors tension

3. saisir la porte par les côtés, la refermer lentement mais pas complètement. Tirer ensuite la porte vers soi en la dégageant de son logement

Avant toute opération de nettoyage ou d’entretien couper l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

• Nettoyer l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utiliser des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Ne pas utiliser de poudres abrasives ni de produits corrosifs. • Nettoyer l’enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l’eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif. • Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lave-vaisselle, sauf les glissières coulissantes. Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, il est possible de déposer la porte du four : 1. ouvrir la porte complètement (voir figure);

2. soulever et faire pivoter les leviers situés sur les deux charnières (voir figure);

F Avec contre-porte en verre

3. (Avec contre-porte en verre) saisissez la porte par les côtés, refermez-la lentement mais pas complètement.

Appuyez sur les arrêts F, puis tirez la porte vers vous en la dégageant de ses charnières (voir figure).

Remontez la porte en refaisant en sens inverse les mêmes opérations.

Contrôle des joints Contrôler périodiquement l’état du joint autour de la porte du four. S’il est abîmé, s’adresser au service après-vente le plus proche de son domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé.

Remplacement de l’ampoule d’éclairage

Pour changer l’ampoule d’éclairage du four :

1. Dévissez le couvercle en verre du boîtier de la lampe.

2. Dévissez l’ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14. 3. Remontez le couvercle à sa place (voir figure).

Montage du Kit glissières coulissantes

FR Pour monter les glissières coulissantes :

A Glissière Glissière gauche droite

droite sont placés en bas.

1. Enlever les deux cadres à gradins en les dégageant des entretoises A (voir figure).

2. Choisir le gradin sur lequel monter la glissière coulissante.

Positionner sur le cadre d’abord le dispositif de fixation B puis le C en veillant à bien respecter le sens d’extraction de la glissière. 3. Fixer les deux cadres à gradins avec glissières assemblées dans les trous prévus sur les parois du four (voir figure). Les trous pour le cadre de gauche sont placés en haut tandis que les trous pour celui de

4. Emboîter enfin les cadres sur les entretoises A.

Ne pas introduire les glissières coulissantes au niveau 5.

L’appareil est équipé d’un système d’autotest qui permet de détecter toute anomalie de fonctionnement. Ces anomalies sont affichées sous la forme: “F” suivi de chiffres. Contacter alors un service d’assistance technique. Ne jamais faire appel à des techniciens non agréés. Lui indiquer : • le type d’anomalie; • le modèle de l’appareil (Mod.) • son numéro de série (S/N) Ces informations figurent sur la plaque signalétique apposée sur l’appareil

0,7 0,7 0,7 0,5 0,8 0,7 n.° 4 ou 5 n.° 4 ou 6 1 1 1,5 1 1,5 1,5 1 1 1 0,5 0,5
