GUIDE DE DEPANNAGE 29
• Cet appareil est destiné à un usage domestique uniquement. uniquement Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu. • Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications de lavage se trouvant sur les étiquettes des vêtements. • Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant concernant l’utilisation de l’appareil. • Veillez à ce que les enfants ne jouent pas avec l'appareil. • Tenez les matériaux d'emballage hors de la portée des enfants. • Les petits animaux domestiques peuvent se glisser dans le tambour du lave-linge. Contrôlez le tambour avant de mettre l’appareil en fonctionnement.
• Cet appareil est muni d’une prise de terre. Il doit être branché sur une prise murale équipée d’une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur. • N'utilisez pas de rallonge ou de multiprise avec cet appareil. • Débranchez toujours le lave-linge avant de procéder à son nettoyage et à son entretien. • Ne tirez jamais sur le cordon d'alimentation pour le débrancher mais toujours au niveau de la fiche. • En cas d’absence ou de non utilisation prolongée, débranchez toujours la prise de courant et fermez le robinet d’arrivée d’eau. • Ne jamais toucher la prise avec les mains mouillées. Ne pas mettre le lave-linge en marche si le cordon d'alimentation ou la prise est endommagé(e). • Si le câble d’alimentation de cet appareil est endommagé, en dommagé, il doit être remplacé par votre revendeur, son service aprèsaprès-vente ou une personne de qualification similaire afin d’éviter tout danger.
• Avant de brancher votre appareil, assurezque la tension assurez -vous électrique de votre domicile Avant de mettre en route le lavelave-linge, vérifiez que : - Il est installé conformément aux instructions instructions d’installation - Tous les raccordements (eau, électricité) et la prise de terre sont conformes aux normes locales et/ou aux autres normes en vigueur.
Installation • Avant la première utilisation, veillez à ce que le système de vidange et d’approvisionnement en eau soit adapté. Si ce n’est pas le cas, confiez les travaux nécessaires à l’installation de l’appareil à un plombier qualifié. • Il est très important que les tuyaux d'arrivée d'eau et de vidange ne soient pas pliés, coincés, ou cassés lorsque l'appareil est installé. • Les tuyaux d'alimentation et de vidange doivent toujours être conservés dans un bon état. • Ne jamais ouvrir le filtre de la pompe alors qu'il y a encore de l'eau dans le tambour.
• Pour préparer votre appareil au lavage, lancez un premier programme de lavage « Coton » en-dessous de 90°C sans charge et avec du détergent.
• Confiez tous les travaux de maintenance à un personnel qualifié. • En cas de dysfonctionnement qui ne peut être résolu grâce aux informations fournies dans cette notice : éteignez l’appareil, débranchez-le, fermez le robinet d'arrivée d'eau et contactez le centre de service aprèsvente de votre magasin revendeur.
• Si vous procédez à la mise au rebut de votre ancien appareil, mettez hors d’usage ce qui pourrait représenter un danger : coupez le câble d’alimentation au ras de l’appareil et neutralisez le dispositif de fermeture du hublot. • Vous pouvez consulter votre agent local ou le centre de collecte des déchets solides de votre municipalité pour en savoir plus sur la procédure à suivre afin de vous débarrasser de votre appareil.
à 60 °C » à pleine charge* Consommation d’eau du programme « coton standard 43,2 litres à 60 °C » à demi-charge* Consommation d’eau du programme « coton standard 42,3 litres à 40 °C » à demi-charge* Classe d’efficacité d’essorage B sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces). Vitesse d’essorage maximale 1400 tours/min Taux d’humidité résiduelle à 60°C pleine charge* 5. Portillon d’accès au filtre de la pompe de vidange 6. Pieds réglables en hauteur

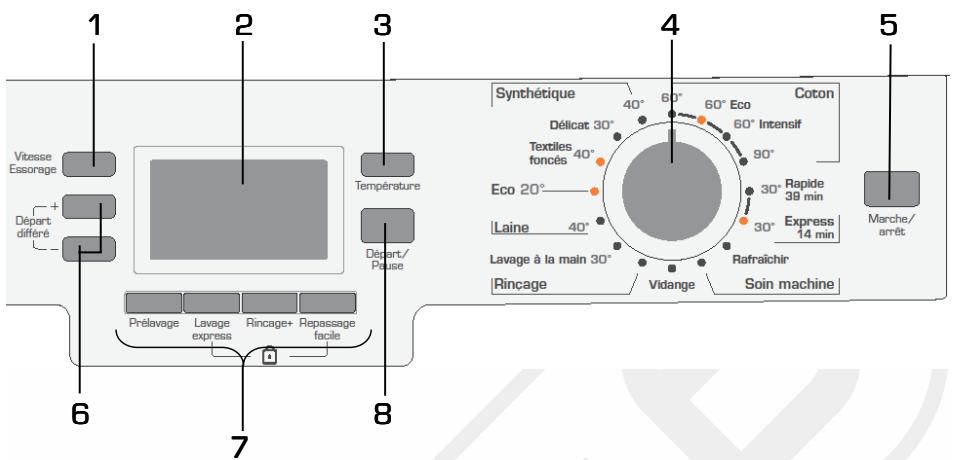

Bouton marche/arrêt Boutons de réglage du départ différé Boutons des fonctions optionnelles Bouton départ/pause/annulation

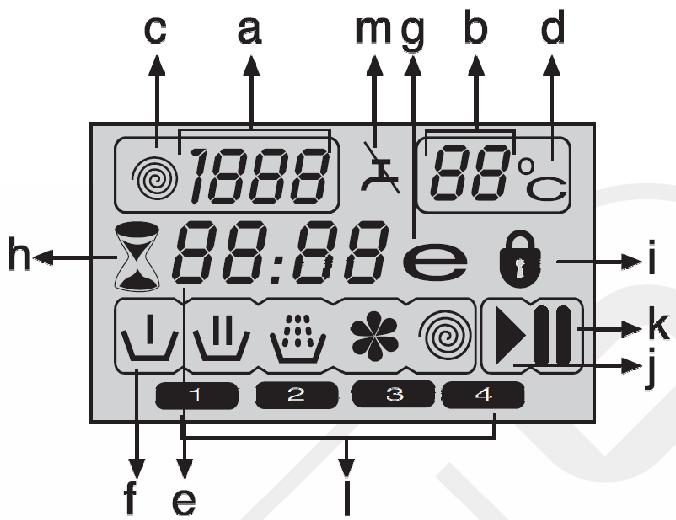

Symbole de l’essorage Symbole de température Affichage du temps restant et du départ différé Symboles de déroulement du programme (Prélavage/Lavage principal/Rinçage/Adoucissant/Essorage) g. Symbole du mode « Economie » h. Symbole du départ différé i. Symbole du verrouillage de porte j. Symbole de départ k. Symbole de pause l. Symboles des fonctions optionnelles (1 = Prélavage ; 2 = Lavage express ; 3 = Rinçage + ; 4 = Repassage facile) m. Symbole de problème d’arrivée d’eau
2. Enlevez les vis de sécurité en les dévissant à la main et en les tournant doucement. 3. Insérez les cache-orifices (fournis dans le sachet avec la notice) dans les trous à l'arrière du panneau (P P).
Ne transportez jamais l'appareil sans que les vis de sécurité réservées au transport ne soient correctement fixées !
- N’installez pas votre appareil dans une pièce où la température est inférieure ou égale à 0°C. Pour un fonctionnement optimal, installez votre appareil dans une pièce à vivre.

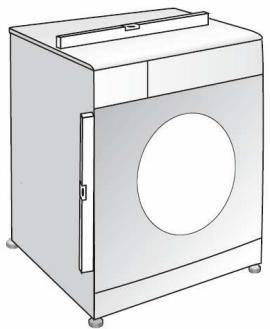

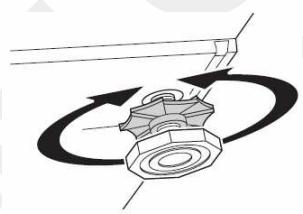

1. Dévissez manuellement les contre-écrous sur les pieds. 2. Ajustez-les jusqu'à ce que l’appareil soit à niveau et équilibré. 3. Important : Resserrez tous les contre-écrous.
Le tuyau d’alimentation contient une électrovanne. Ne coupez pas le tuyau d’arrivée d’eau.
Aquastop : il s’agit d’une protection qui coupe l’arrivée d’eau en cas de détection de fuites. L’eau du lavevaisselle est récupérée dans un trop-plein. 1. Raccordez l’extrémité coudée du tuyau à l’entrée filetée de l’électrovanne située à l’arrière de l’appareil. 2. Raccordez l’autre extrémité du tuyau au robinet d’eau. Veillez ensuite à bien serrer l’écrou de serrage à la main.

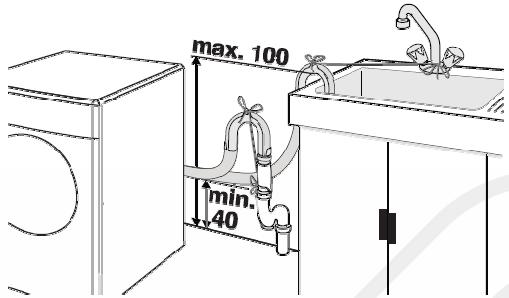

2) Dans un conduit de vidange vidan ge dont la distance au sol doit être comprise entre 40 et 100 cm. cm Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonage éventuel. En outre, le tuyau de vidange ne devra former aucun coude. - L’extrémité du tuyau ne doit être ni coudée, ni piétinée, ni pliée entre la canalisation et le lave-linge. - L'inobservation de ces règles pourrait entraîner un fonctionnement anormal de votre appareil.
- Branchez votre lavelave -linge sur une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur. - Cet appareil ne peut être branché qu’en 230 V~ monophasé 50 Hz. - Calibre du fusible : 16 ampères. - Avant de brancher votre appareil, assurezassurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l’appareil. l’appareil. Vérifiez que les fusibles ainsi que l’installation électrique domestique sont en mesure de supporter la la charge de l’appareil (voir la plaque signalétique de l’appareil). - N'utilisez pas de rallonge ou de multiprise avec cet appareil. - La prise du cordon cordon d’alimentation doit être facilement accessible après l’installation de l’appareil. - Si le câble d’alimentation est endommagé, il doit être remplacé par le revendeur, son service aprèsaprès- vente ou des personnes de qualification similaire afin d’éviter un danger. 11
Ne pas laver Lavage délicat à 60°C Les chiffres dans les symboles indiquent les températures de lavage maximales à ne pas dépasser. Le trait sous les symboles requiert un lavage délicat.
Repassage à Repassage à Ne pas repasser température faible température température élevée (110°C) moyenne (150°C) (200°C) Les points dans les symboles indiquent la température maximale à ne pas dépasser.
Ne pas nettoyer à autorisé sec Les lettres dans les symboles désignent des protocoles de lavage à l’attention des professionnels (pressing, blanchisserie, etc.).
à bille et les trombones. - Veillez à retirer avant chaque lavage les pièces de monnaie, épingles de sûreté, broches, vis, etc. Elles peuvent provoquer des dégâts importants, si elles sont laissées dans le linge. - Rassemblez les petits articles comme les chaussettes, ceintures, etc. dans un filet de lavage ou une taie d'oreiller. - Ne lavez les vêtements étiquetés « lavables en machine » ou « lavables à la main » qu'avec un programme adapté. - Ne lavez pas les couleurs et le blanc ensemble. Un coton tout neuf, noir et coloré peut produire beaucoup de teinture. Lavez-les séparément. 12
- Mettez les rideaux dans l’appareil sans les compresser. Retirez les éléments de fixation des rideaux. - Les taches difficiles doivent être traitées correctement avant tout lavage.
- Lorsque l’appareil est surchargé, ses performances de lavage diminuent. En outre, des bruits et vibrations peuvent survenir. - Veuillez respecter les charges maximum recommandées pour chaque programme (Cf. tableau des programmes).
La porte est également verrouillée lorsque le niveau d’eau dans le tambour est trop élevé (afin d’éviter un débordement à l’ouverture). Laissez la porte entrouverte lorsque l’appareil n’est pas utilisé. Ceci dans le but de préserver le joint de porte et d’éviter l’apparition de mauvaises odeurs.
- Utilisez des détergents différents pour les vêtements colorés et les vêtements blancs. - Lavez les lainages avec un détergent spécial adapté.
- Le dosage du produit dépend de la quantité de linge, du degré de saleté et de la dureté de l'eau. - Ne dépassez pas les quantités recommandées sur l'emballage afin d'éviter les problèmes liés à un excès de mousse, à un mauvais rinçage, aux économies financières et à la protection de l'environnement. - Utilisez de petites quantités de détergent, à doses adaptées, pour de petites quantités de linge ou pour du linge peu sale.
- N’excédez jamais le repère de niveau « MAX » indiqué dans le compartiment. - Utilisez les proportions recommandées sur l’emballage. Un surdosage de produit adoucissant pourrait occasionner des traces indélébiles sur le linge. - Si l’adoucissant a perdu de sa fluidité, diluez-le avec de l’eau avant de le mettre dans le tiroir à produits.
Si l'emballage du produit que vous utilisez ne présente aucune instruction, procédez comme suit :
NOTE : Les lessives sous forme de pastilles peuvent laisser des résidus dans le compartiment à lessive. Dans ce cas, mettez la lessive sous forme de pastilles au cœur du linge et fermez la partie inférieure du tambour. NOTE : Utilisez la lessive sous forme de pastilles ou de gel sans sélectionner la fonction « Prélavage ».
- Ajoutez l’amidon liquide, l’amidon en poudre, ou le colorant dans le compartiment de l’adoucissant, conformément aux instructions de l'emballage. - Evitez d'utiliser à la fois de l'assouplissant et de l'amidon dans un cycle de lavage. - Nettoyez l'intérieur de la machine à l'aide d'un chiffon propre et humide après avoir utilisé l'amidon.
- Sélectionnez un programme avec prélavage et ajoutez le produit à blanchir au début du prélavage. Ne mettez pas de lessive dans le compartiment « prélavage ». Vous pouvez aussi sélectionner un programme avec rinçage supplémentaire et ajoutez le produit à blanchir pendant l'utilisation de l'eau en provenance du compartiment à lessive au cours de la première phase de rinçage. - Evitez d'utiliser un produit à blanchir et une lessive en les mélangeant. - Utilisez juste une petite quantité (environ 50 ml) de produit à blanchir et rincez parfaitement les vêtements pour éviter qu'ils n'irritent la peau. Evitez de verser le produit à blanchir sur les vêtements et de l'utiliser avec du linge de couleur.
- Quand cela est nécessaire, utilisez les détartrants adaptés, mis au point spécialement pour les lave-linge. - Respectez toujours les conseils figurant sur l’emballage.
éconergétique. - Utilisez l’appareil en tenant compte de la capacité maximale autorisée par le programme que vous avez sélectionné, mais évitez de surcharger l’appareil (Référezvous au « Tableau des programmes et de consommation »). - Respectez toujours les conseils figurant sur l’emballage de vos produits de lavage. - Lavez le linge peu sale à basse température. - Utilisez des programmes plus rapides pour de petites quantités de linge ou pour du linge peu sale.
3. Fermez la porte jusqu’au clic de verrouillage. Veillez à ce qu’aucun vêtement ne soit coincé dans la porte. 4. Ajoutez le détergent et l’adoucissant dans les compartiments appropriés du tiroir à produits.

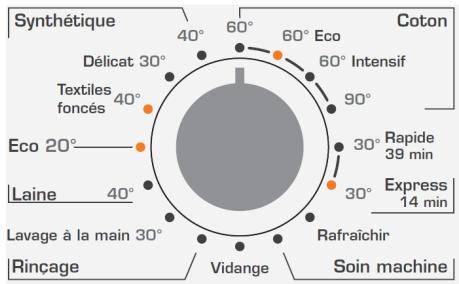

1. Appuyez sur le bouton « Marche/arrêt » pour allumer l’appareil. 2. Tournez le bouton de sélection des programmes sur un programme. Une température et une vitesse d’essorage s’affichent par défaut. 3. Modifiez si nécessaire la température de lavage en appuyant une ou plusieurs fois sur la touche « Température » (selon le programme). 4. Modifiez si nécessaire la vitesse d’essorage en appuyant une ou plusieurs fois sur la touche « Vitesse Essorage » (selon le programme). 5. Sélectionnez si besoin une fonction optionnelle (Prélavage, Lavage express, Rinçage+, Repassage facile) (selon le programme). 6. Programmez si vous le souhaitez un départ différé (reportez-vous au paragraphe « Départ différé »). 7. Fermez la porte de chargement. 8. Appuyez sur la touche « Départ/Pause » pour lancer le programme. Le temps du programme (ajusté aux fonctions optionnelles sélectionnées) s’affiche à l’écran et le décompte de temps démarre. La porte est verrouillée (le symbole s’affiche à l’écran).
60°C Vêtements synthétiques ou en coton de couleur inaltérable normalement sale (chemises, etc.) et lin blanc légèrement sale. 40°C / 30°C / Vêtements mélangés comprenant 20°C les synthétiques, les lainages et le linge délicat (rideaux, voilages, sous-vêtements, etc.). NOTE : Sélectionnez de préférence la température la plus basse (selon le programme). Une température plus élevée est synonyme de consommation d’énergie plus importante.
NOTE : Le temps de lavage du programme que vous avez sélectionné s’affiche à l’écran. Il est tout à fait normal qu’il existe de petites différences entre le temps indiqué à l’écran et le temps de lavage réel. 18
Vous pouvez laver vos vêtements en laine portant la mention « lavables en machine » avec ce programme. Sélectionnez la température adaptée indiquée sur les étiquettes de vos vêtements. Il est conseillé d'utiliser des détergents adaptés aux vêtements en laine.
Pour obtenir de meilleurs résultats, versez le détergent dans le compartiment du tiroir à produit. À la fin du programme, laissez la porte entrouverte afin de faciliter le séchage à l'intérieur de l’appareil.
») avec le bouton de sélection de la vitesse d’essorage puis, appuyez sur la touche « Départ/Pause ».

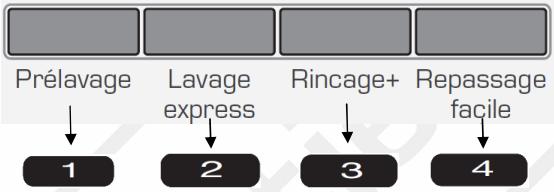

- Sélectionnez les fonctions optionnelles que vous souhaitez (« Prélavage »,, « Lavage Express »,, « Rinçage + »,, « Repassage facile », « Arrêt cuve pleine », « Sans essorage ») avant de lancer le programme.
- En fonction du programme, appuyez sur les boutons « Prélavage »,, « Lavage Express »,, « Rinçage + » ou « Repassage facile » pour sélectionner la fonction optionnelle souhaitée. Les symboles « «
1) essorer le linge contenu dans l’eau : sélectionnez une vitesse d’essorage puis, appuyez sur la touche « Départ/Pause ». Le programme reprend, l’eau est évacuée ; le linge est essoré et le programme est terminé. ou : 2) évacuer l’eau sans essorage : appuyez sur la touche « Départ/Pause » pendant 5 secondes. Le programme reprend son fonctionnement et se terminera après l’évacuation de l’eau.
6) S ELECTION DE LA TEMPE Lorsque vous sélectionnez un programme, une température s’affiche par défaut. Pour augmenter ou réduire la température, appuyez une ou plusieurs fois sur le bouton « Température ». La température augmente ou diminue par incréments de 10°C. Le symbole « » indique le lavage à froid.
7) S ELECTION DE LLA Lorsque vous sélectionnez un programme, la vitesse d’essorage recommandée pour ce programme s'affiche par défaut. Pour augmenter ou réduire la vitesse d’essorage, appuyez une ou plusieurs fois sur le bouton « Vitesse Essorage ». ») ou Vous pouvez sélectionner les options « Arrêt cuve pleine » (symbole « « Sans essorage » (symbole « »). Veuillez vous reporter au paragraphe « 5) SELECTION DES FONCTIONS OPTIONNELLES ».
Le mode « Economie » n’est « Coton 90° » en raison d’un élevées. De même, le mode « « Rafraîchir », « Soin machine
Economie » n’est pas disponible avec les programmes », « Vidange » et « Rinçage ».
1. Choisissez un programme et les options souhaitées. Fermez la porte du lave-linge. 2. Réglez le temps de départ différé en appuyant sur les boutons de sélection du départ différé « + » et « - ». 23
Le programme commencera à la fin du temps programmé.
Pour annuler un départ différé, différé appuyez sur le bouton « Départ/Pause ». Appuyez plusieurs fois sur le bouton « - » de réglage du départ différé jusqu’à ce que le temps du programme s’affiche. Appuyez sur le bouton « Départ/Pause » pour lancer le programme. (Pour annuler le programme, appuyez sur le bouton « Départ/Pause » pendant 5 secondes. L’appareil effectue une vidange puis, l’indication «

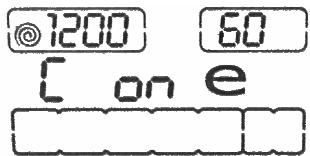

« Repassage facile » et maintenez-les enfoncées pendant 5 secondes. L’indication « COFF OFF » (sécurité désactivée) apparaît à l’écran.

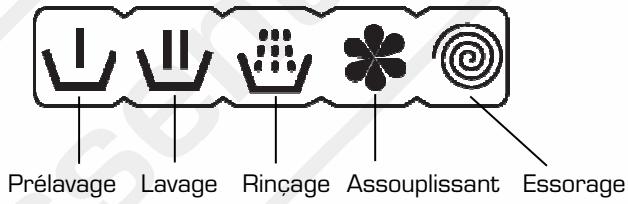

Au début de chaque nouvelle étape du programme, un symbole apparaît. Le symbole situé le plus à droite indique l’étape du programme en cours.
(pause) apparaît à l’écran. Patientez jusqu’à ce que la porte puisse être ouverte. Ouvrez la porte et ajoutez ou retirez le linge. 25
- Retirez le linge et laissez la porte entrouverte dans le but de préserver le joint de porte et d’éviter l’apparition de mauvaises odeurs.

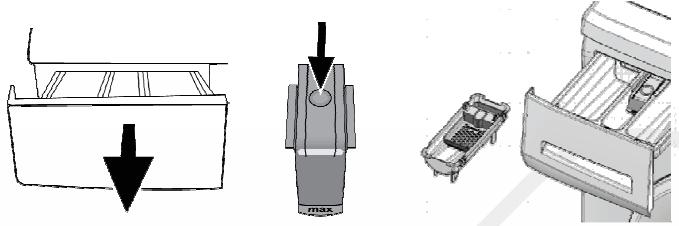

(siphon et boîtier amovible) tous les 4 à 5 cycles de lavage.
4. Lavez le tiroir à produits, le siphon et le boîtier amovible à l’eau tiède puis, séchez avec un chiffon doux. 5. Replacez le siphon et le boîtier amovible puis, replacez le tiroir à produits dans son logement. Note : N’oubliez pas de replacer le siphon à son emplacement d’origine. d’origine Un siphon mal remis en place ou sale empêche la prise d’adoucissant et la vidange totale du tiroir à la fin du lavage.
- Retirez le joint et nettoyez soigneusement le joint et le filtre à l'eau du robinet à l’aide d’une petite brosse. - Replacez soigneusement le joint et resserrez suffisamment le tuyau à la main.
Par ailleurs, vous pouvez être amené à devoir évacuer l’eau complètement dans les cas suivants : • avant de transporter l’appareil (en cas de déménagement par exemple), • en cas de risque de gel.
5. Lorsque toute l’eau contenue dans l’appareil s’est écoulée, sortez le filtre complètement en le tournant. 6. Retirez les peluches et autres objets (pièces, boutons, etc.) qui obstruent le filtre ainsi que les fibres, s’il y en a, autour de la zone de la turbine. Replacez le filtre dans son logement après son nettoyage. 7. Replacez le tuyau de vidange dans son logement puis, refermez la trappe.
Le lave-linge vibre ou tremble.
Vérifiez l'alimentation électrique.
Les pieds de l’appareil sont Mettez l’appareil à niveau en réglant mal ajustés. correctement les pieds. Les vis de sécurité réservées Retirez les vis de sécurité réservées au au transport n’ont pas été transport. enlevées. Il y a une petite quantité de Ajoutez du linge dans l’appareil. linge dans l’appareil. L’appareil est en contact avec Veillez à ce que rien ne touche l’appareil. un autre appareil ou un objet quelconque. Le robinet est fermé. Ouvrez entièrement le robinet d'alimentation en eau. Le tuyau d'arrivée d'eau est Vérifiez le tuyau d'arrivée d'eau. plié. Le filtre d'arrivée d'eau est Nettoyez le filtre d'arrivée d’eau. obstrué. La porte est mal fermée ou Contrôlez et fermez bien la porte. un vêtement est coincé dans la porte. Le tuyau d’évacuation d'eau Contrôlez le tuyau d’évacuation d'eau. est plié. Le filtre de la pompe de Nettoyez le filtre de la pompe de vidange. vidange est obstrué.
La porte ne s’ouvre que quelques minutes après l'arrêt du programme. Le temps de La pression d'eau est peutlavage diffère être trop basse. du temps La température d'entrée d'eau indiqué dans la est basse. notice.
La durée de la prise en eau sera par conséquent allongée. Le cycle se prolonge pour chauffer l'eau lorsque l'eau est froide à l’arrivée. Par ailleurs, le temps de lavage peut être prolongé pour éviter de mauvais résultats de lavage. Le système de détection de Respectez la capacité maximale balourd peut être activé dans recommandée en fonction du programme. le cas d’une charge mal équilibrée. de Vous avez utilisé une quantité Respectez les proportions recommandées excessive de détergent. sur l’emballage. Vous avez utilisé trop de Ajustez la quantité de détergent à la détergent pour une petite quantité de linge. quantité de linge légèrement sale.
