Type de produit	Lave-linge pose libre
Marque	ESSENTIELB
Modèle	ELF 614 DD4
Capacité nominale	6 kg
Classe énergétique	A+++
Consommation d'énergie annuelle	154 kWh/an
Consommation d'eau annuelle	7480 L/an
Vitesse d'essorage maximale	1400 tr/min
Classe d'essorage	B
Nombre de programmes	15
Niveau sonore (lavage)	58 dB(A)
Niveau sonore (essorage)	74 dB(A)
Alimentation électrique	220-230 V ~ 50 Hz, 10 A
Puissance maximale	2200 W
Dimensions (L x H x P)	59,5 x 84,5 x 52,5 cm
Poids net	65 kg
Type d'installation	Pose libre, réglage des pieds
Départ différé	Jusqu'à 24 h
Sécurité enfant	Oui (combinaison de touches)
Fonctions spéciales	Prélavage, trempage, rinçage+, arrêt cuve pleine, Eco, niveau de salissure
Nettoyage et entretien	Nettoyage régulier du filtre de vidange et du tiroir à produits
Garantie	Garantie légale (valide sur présentation du ticket de caisse)

FOIRE AUX QUESTIONS - ELF 614 DD4 ESSENTIELB

Comment démarrer un programme de lavage ?

Ouvrez le robinet, chargez le linge, ajoutez la lessive, tournez le bouton sur le programme souhaité, ajustez température et essorage si nécessaire, puis appuyez sur la touche Départ/Pause.

Que faire si le lave-linge ne s'allume pas ?

Vérifiez que la prise est branchée, que le fusible n'a pas sauté et qu'il n'y a pas de panne de courant. Tournez le bouton de sélection sur un programme puis appuyez sur Départ/Pause.

Comment nettoyer le filtre de vidange ?

Déboîtez la trappe en bas, placez un bac, desserrez le filtre en tournant dans le sens inverse des aiguilles d'une montre, retirez-le, nettoyez-le sous l'eau, puis remettez-le en place.

Que signifie le code erreur F02 ?

Le code F02 indique un problème de remplissage d'eau. Vérifiez que le robinet d'arrivée d'eau est ouvert, que le tuyau n'est pas plié et que les filtres ne sont pas obstrués.

Comment activer la sécurité enfant ?

Une fois le cycle lancé, appuyez simultanément sur les touches de sélection des options et de validation annulation options pendant environ 15 secondes jusqu'à ce que le symbole apparaisse à l'écran.

Quelle est la capacité maximale de linge ?

La capacité nominale est de 6 kg pour le programme Coton à 60 °C. Ne dépassez pas cette charge pour éviter une baisse des performances et des vibrations excessives.

Comment utiliser la fonction départ différé ?

Sélectionnez le programme, appuyez sur la touche Départ différé pour choisir un délai de 1 à 24 h, puis appuyez sur Départ/Pause. Le programme démarrera à la fin du décompte.

Pourquoi le temps de lavage est-il plus long que prévu ?

Cela peut être dû à une pression d'eau faible, une température d'eau basse, ou un déséquilibre de la charge. Ces facteurs allongent le cycle pour garantir un bon lavage.

Comment entretenir le tiroir à produits ?

Retirez le tiroir en appuyant sur la zone indiquée, lavez-le à l'eau tiède avec une brosse souple, séchez-le et remettez-le en place. Nettoyez-le tous les 4 à 5 cycles.

Que faire si la porte ne s'ouvre pas après le cycle ?

Attendez quelques minutes que le voyant rouge de verrouillage s'éteigne. Si le problème persiste, vérifiez que le programme n'est pas en mode Arrêt cuve pleine ou Trempage.

MODE D'EMPLOI ELF 614 DD4 ESSENTIELB

ELF 614DD4, ELF 714DD4 & ELF 814DD4

Notice d'utilisation

Pour vous aider à bien vivre votre achat

1

1

一

一

Vouse venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier à la FIABILITÉ, à la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espérons que ce lave-linge vous donnera entière satisfaction.

1

1

一

一

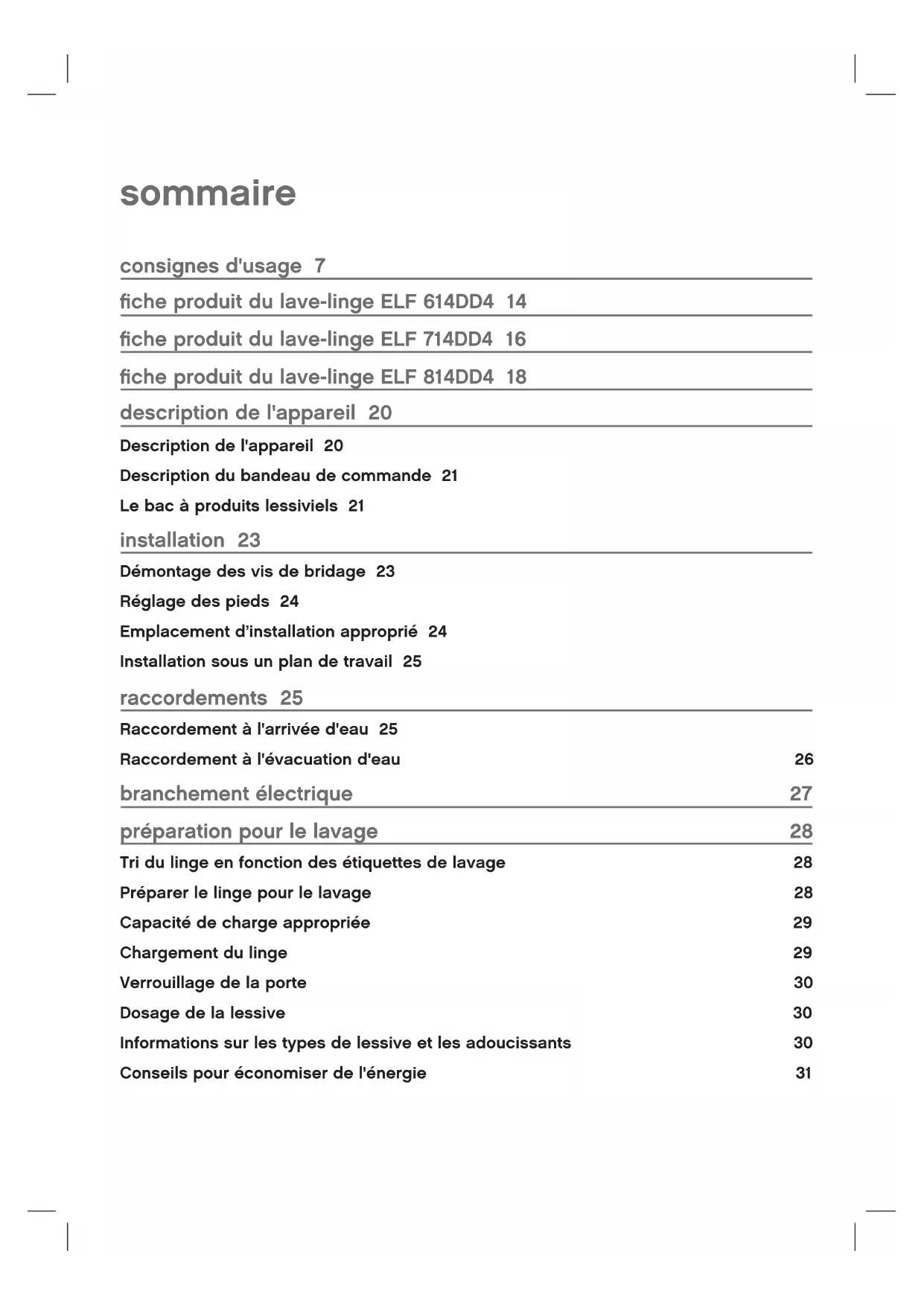

sommaire

consignes d'usage 7

fiche produit du lave-linge ELF 614DD4 14

fiche produit du lave-linge ELF 714DD4 16

fiche produit du lave-linge ELF 814DD4 18

description de l'appareil 20

Description de l'appareil 20

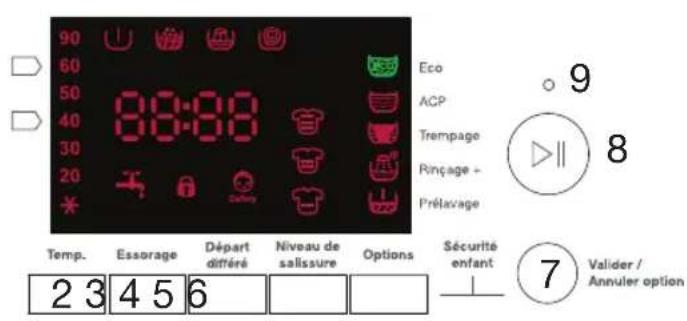

Description du bandeau de commande 21

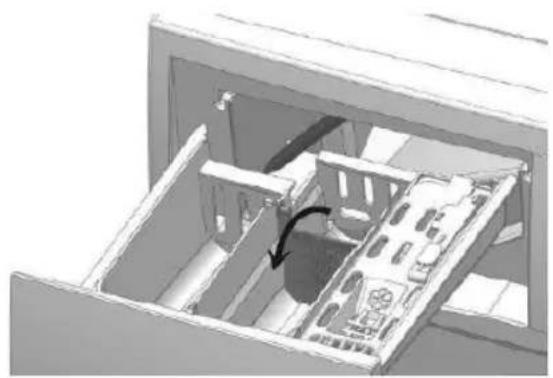

Le bac à produits lessiviels 21

installation 23

Démontage des vis de bridage 23

Réglage des pieds 24

Emplacement d'installation approprié 24

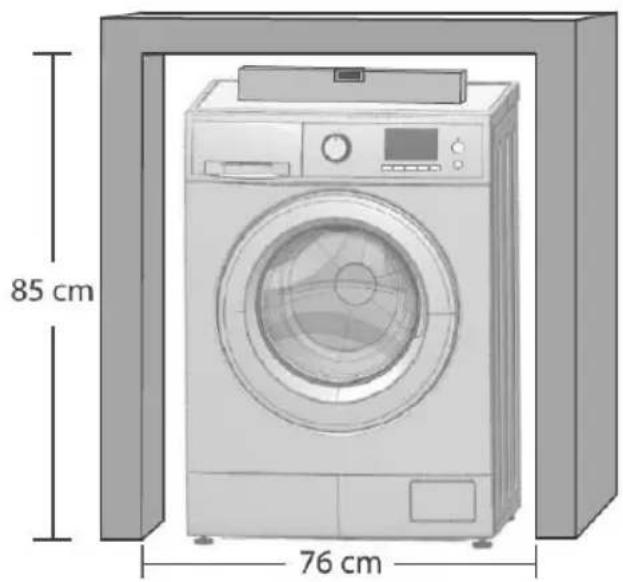

Installation sous un plan de travail 25

raccordements 25

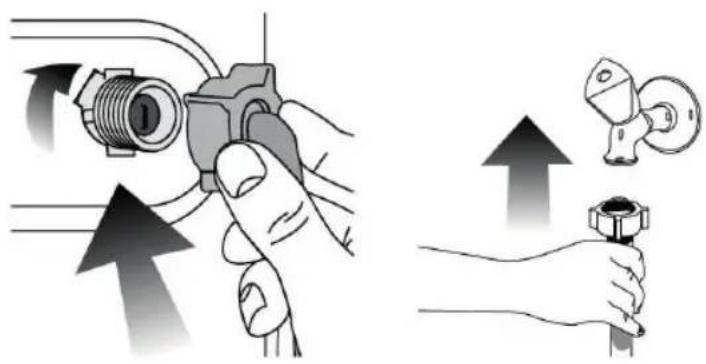

Raccordement à l'arrivée d'eau 25

Raccordement à l'évacuation d'eau 26

branchementelectrique 27

préparation pour le lavage 28

Tri du linge en fonction des étiquettes de lavage 28

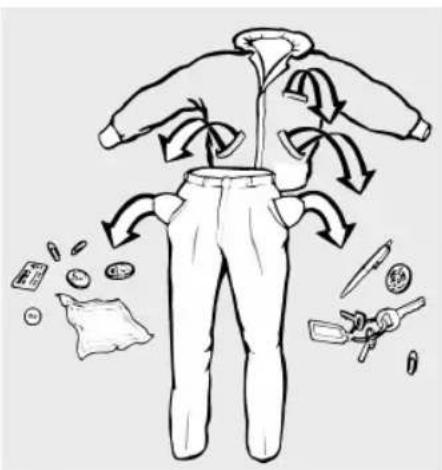

Préparer le linge pour le lavage 28

Capacité de charge appropriée 29

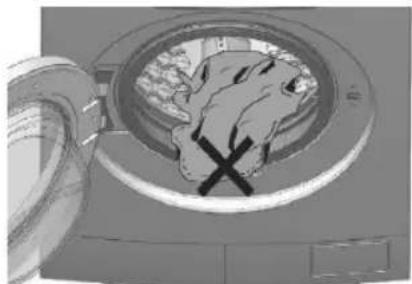

Chargement du linge 29

Verrouillage de la porte 30

Dosage de la lessive 30

Informations sur les types de lessive et les adoucissants 30

Conseils pour economiser de I'energie 31

utilisation 32

1) Préparation 32
2)Lancement d'un programme 32
3) Description du bandeau de commande 33
5) Tableaux des programmes 33
4) Déroulement du programme 33
5.1) Informations sur les programmes principaux 40
5.2) Informations sur les programmes supplémentaires 40
5.3) Informations sur les programmes spéciaux 41
6) Mode "veille" de l'écran 42
7) Annuler un programme en cours 42
8) Fin du programme 42

nettoyage et entretien 43

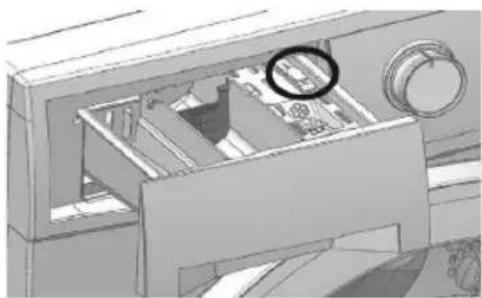

Le tiroir à produits 43

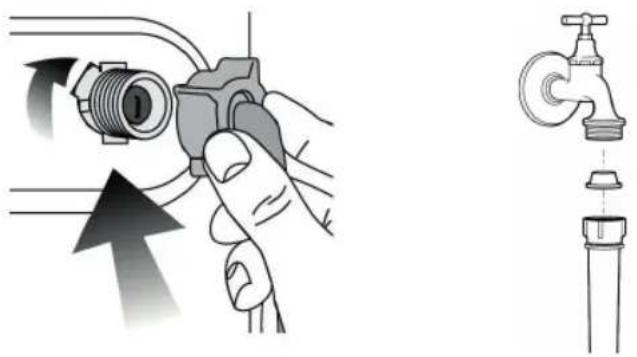

Filtres du tuyau d'arrivée d'eau 43

Evacuation de I'eau restante et nettoyage du filtré de la pompe de vidange 44

Nettoyage de la surface extérieure de l'appareil 45

guide de dépannage 46

consignes d'usage

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Usage prévu

• Cet apparéil est destiné à un usage domestique uniquement. Il a été unconçu pour laver, rincer et essorer les textiles lavables en machine.
• Il n'est pas destiné à être utilisé dans des environnementés à caractère résidentiel et des environnementés de type chambres d'hôtes, restauration et autres applications similaires.
• RespectezIMPératifement les consignes suivantes. Nous déclinons toute responsabilité et garantie en cas de non-respect de ces recommendations pouvant entraîner des dégats matériels ou corporels.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications de lavage se trouvant sur les étiquettes des vêtements.
• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité

physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprendnent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés. Maintenir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.

• Tenez les matériaux d'emballage hors de la portée des enfants.
• Les petits animaux domestiques peuvent se glisser dans le tambour du lave-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.

Sécurité électrique

• Avant de brancher votre appareil, assurez-vous que la tension électrique de votre domicile corresponde à cette indiquée sur la plaque signalétique de l'ordinateil.
• Cet apparéil est muni d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au

réseau électrique conformément aux normes en vigueur.

• N'utilisez pas de rallonge ou de multiprise avec cet apparéil.
• Débranche toujours le lave-linge avant de procéder à son nettoyage et à son entretien.
• Ne tirez jamais sur le cordon d'alimentation pour le débrancher mais toujours au niveau de la fiche.
• En cas d'absence ou de non utilisation prolongée, débranchez toujours la prise de courant et fermez le robinet d'arrivée d'eau.
• Ne touchez jamais la prise avec les mains mouillées.
  Ne mettez pas en marche le lave-linge si le cordon d'alimentation ou la prise est endommagé(e).
• Si le cable d'alimentation de cet apparéil est endommagé, il doit être remplace par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger.

Installation

• Avant demettre en route le lave-linge,verifiez: -Qu'il est installe conformement aux instructions d'installation ; -Que tous les raccordements (eau,electricite) et la

prise de terre sont conformes aux normes locales et/ou aux autres normes en vigueur.

N'installez jamais votre apparéil sur un tapis ou de la moquette : l'air doit pouvoir circuler librement autour de l' apparéil.
- Placez l'appareil sur un sol plat et dur. Veillez à ce que l'appareil ne touche pas le mur ou les meubles adjacents.
- Le lave-linge ne doit pas être installé dans un local exposé au gel.
- Avant la première utilisation, veiliez à ce que le système de vidange et d'approvisionnement en eau soit adapté. Si ce n'est pas le cas, confiez les travaux nécessaires à l'installation de l'appareil à un plombier qualifié.
Le tuyau de vidange doit être inséré solidement dans le logement approprié pour éviter une eventuelle fuite d'eau et pour permettre au lavelinge d'absorber et de vidanger de l'eau comme souhaité. Il est très important que les tuyaux d'acciviée d'eau et de vidange ne soient pas pliers, coincés, ou cassés lorsque l'appareil est installé.
- Les tuyaux d'alimentation et de vidange doivent toujours être solidement fermés et conservés dans un bon état.

Raccordez solidement le tuyau de vidange à un évier ou à un siphon de vidange avant demettre votre apparéil en route.
N'ouvre jamais le filtré alors qu'il y a encore de l'eau dans le tambour.

Première mise en service

Lorsque vous receivez le lave-linge, il se peut qu'un fond d'eau soit present dans le tambour. Ce phénomène, qui fait suite au processus d'assurance qualité, est tout à fait normal. Ceci n'affecte pas votre lave-linge.
- Avant d'effectuer votre première dessive, nous vous recommendons de faire un cycle de lavage "COTON 60^ C ", sans linge et en utilisant une 1/2 dose de votre dessive habituelle. Ceci, afin d'éliminer les résidus de fabrication pouvant eventuellesment subsister dans l'appareil.

Utilisation

• Ne mettez pas dans le lave-linge des articles tachés avec de l'essence, de l'alcool, du trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit soit évaporé avant de placer les articles dans le tambour.

• Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou déchirés.

• Ne dépassez pas la capacité de charge maximale.
  Utilisez uniquement la fonction prélavage pour les vêtements très sales.
• Une lessive ou un assouplissant qui restelongtemps au contact de l'air sechera et collera au bac à produits. Pour éviter cet inconvenient, versez le dédTergent ou l'assouplissant dans le bac à produits juste avant de démarrer le lavage.

Réparations

• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Confiez tous les travaux de maintenance à un personnel qualifié.
• En cas de dysfonctionnement qui ne peut être résolu grâce aux informations fournies dans cette notice : éteignez l'appareil, débranchez-le, fermez le robinet d'arrivée d'eau et contactez le centre de service après-vente de votre magasin revendeur.

Mise au rebut

• Si vous procédez à la mise au rebut de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture du hublot.
• Vous pouvez consulter votre agent local ou le centre de collecte des déchets solides de votre municipalité pour en savoir plus sur la procédure à suivre afin de vous débarrasser de votre apparéil.

fiche produit du lave-linge ELF 614DD4

Mesures effectuees suivant le reglement UE N° 1061/2010 de la Commission Européenne et la norme EN 60456.

Désignation Valeur Unité
Marque Essentiel b
Identification du modele ELF 614DD4
Code produit 8004661
Classe de protection électrique I
Alimentation 220 - 230 V ~ 50 Hz
Puissance maximum 2200 W
Courant assigné 10 A
Capacité nominale pour le programme «coton» standard à 60 °C à pleine charge ou pour le programme «coton» standard à 40 °C à pleine charge (Valeur la plus faible)	6	kg
Classe d'efficacité énergétique A+++
Consommation d'énergie de 154 kWh par an, sur la base de 220 cycles de lavage standard par an pour les programmes cotton à 60 °C et à 40 °C à pleine charge et à demi-charge, et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du programme « cotton standard à 60 °C » à pleine charge*	0,70 kWh
Consommation d'énergie du programme « cotton standard à 60 °C » à demi-charge*	0,85 kWh
Consommation d'énergie du programme « cotton standard à 40 °C » à demi-charge*	0,53 kWh
Consommation d'énergie pondérée en mode « arrêt »	0,08 kWh
Consommation d'énergie pondérée en mode « laissé sur marche »	0,35 kWh
Consommation d'eau de 7480 litres par an, sur la base de 220 cycles de lavage standard par an pour les programmes cotton à 60 °C et à 40 °C à pleine charge et à demi-charge. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité d'essorage B sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
Vitesse d'essorage maximale pour le programme « cotton » standard à 60 °C à pleine charge ou pour le programme « coton » standard à 40 °C à demi-charge (valeur la plus faible)	1400 tours/min
Taux d'humidité résiduelle atteint avec le programme « coton » standard à 60 °C à pleine charge ou avec le programme « coton » standard à 40 °C à demi-charge (valeur la plus faible)	47	%
Le programme coton standard à 60 °C (60°C) coton standard à 40 °C sont (45°C) programmes de lavage standards auxquels se référent les informations contenues sur les fiches produits et les étiquettes, pour du linge en coton normalement sale. Ces programmes sont les plus efficaces en terme de consommation eau électricité. La température réelle constatée peut varier par rapport à la température du cycle déclarée.
Durée du programme « coton standard à 60 °C » à pleine charge	156 minutes
Durée du programme « coton standard à 60 °C » à demi-charge	189 minutes
Durée du programme « coton standard à 40 °C » à demi-charge	158 minutes
Durée du mode « laissé sur marche » N/A minutes
Émissions acoustiques dans l'air en phase de lavage pour le programme « coton » standard à 60 °C à pleine charge	58 dB(A)
Émissions acoustiques dans l'air en phase d'essorage pour le programme « coton » standard à 60 °C à pleine charge	74 dB(A)
Type de lave-linge Pose libre
Cet appariel ne libéré pas d'ions argent au cours du cycle de lavage.
Les types de détergents adaptés aux différentes températures de lavage sont précises dans cette notice.
Pression maximale d'eau à l'entrée 800 kPa
Pression minimale d'eau à l'entrée 50 kPa
Nombre de programmes de lavage	15
Durée maximum du départ différé	24	h
Dimensions (L x H avec top x P)	59,5 x 84,5 x 52,5	cm
Poids net	65	kg

fiche produit du lave-linge ELF 714DD4

Mesures effectuees suivant le reglement UE N° 1061/2010 de la Commission Européenne et la norme EN 60456.

Désignation Valeur Unité
Marque Essentiel b
Identification du modele ELF 714DD4
Code produit 8004662
Classe de protection électrique I
Alimentation 220 - 230 V ~ 50 Hz
Puissance maximum 2200 W
Courant assigné 10 A
Capacité nominale pour le programme «coton» standard à 60 °C à pleine charge ou pour le programme «coton» standard à 40 °C à pleine charge (Valeur la plus faible)	7	kg
Classe d'efficacité énergétique A+++
Consommation d'énergie de 166 kWh par an, sur la base de 220 cycles de lavage standard par an pour les programmes cotton à 60 °C et à 40 °C à pleine charge et à demi-charge, et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du programme « cotton standard à 60 °C » à pleine charge*	0,79 kWh
Consommation d'énergie du programme « cotton standard à 60 °C » à demi-charge*	0,88 kWh
Consommation d'énergie du programme « cotton standard à 40 °C » à demi-charge*	0,41 kWh
Consommation d'énergie pondérée en mode « arrêt »	0,08 kWh
Consommation d'énergie pondérée en mode « laissé sur marche »	0,34 kWh
Consommation d'eau de 8140 litres par an, sur la base de 220 cycles de lavage standard par an pour les programmes cotton à 60 °C et à 40 °C à pleine charge et à demi-charge. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité d'essorage B sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
Vitesse d'essorage maximale pour le programme « cotton » standard à 60 °C à pleine charge ou pour le programme « coton » standard à 40 °C à demi-charge (valeur la plus faible)	1400 tours/min
Taux d'humidité résiduelle atteint avec le programme « coton » standard à 60 °C à pleine charge ou avec le programme « coton » standard à 40 °C à demi-charge (valeur la plus faible)	47	%
Le programme coton standard à 60 °C (60°C) coton standard à 40 °C sont (48°C) programmes de lavage standards auxquels se référent les informations contenues sur les fiches produits et les étiquettes, pour du linge en coton normalement sale. Ces programmes sont les plus efficaces en terme de consommation eau électricité. La température réelle constatée peut varier par rapport à la température du cycle déclarée.
Durée du programme « coton standard à 60 °C » à pleine charge	172 minutes
Durée du programme « coton standard à 60 °C » à demi-charge	183 minutes
Durée du programme « coton standard à 40 °C » à demi-charge	154 minutes
Durée du mode « laissé sur marche » N/A minutes
Émissions acoustiques dans l'air en phase de lavage pour le programme « coton » standard à 60 °C à pleine charge	55 dB(A)
Émissions acoustiques dans l'air en phase d'essorage pour le programme « coton » standard à 60 °C à pleine charge	76 dB(A)
Type de lave-linge Pose libre
Cet appariel ne libéré pas d'ions argent au cours du cycle de lavage.
Les types de détergents adaptés aux différentes températures de lavage sont précisés dans cette notice.
Pression maximale d'eau à l'entrée 800 kPa
Pression minimale d'eau à l'entrée 50 kPa
Nombre de programmes de lavage	15
Durée maximum du départ différé	24	h
Dimensions (L x H avec top x P)	59,5 x 84,5 x 52,5	cm
Poids net	69	kg

fiche produit du lave-linge ELF 814DD4

Mesures effectuees suivant le reglement UE N° 1061/2010 de la Commission Européenne et la norme EN 60456.

Désignation Valeur Unité
Marque Essentiel b
Identification du modele ELF 814DD4
Code produit 8004663
Classe de protection électrique I
Alimentation 220 - 230 V ~ 50 Hz
Puissance maximum 2200 W
Courant assigné 10 A
Capacité nominale pour le programme « coton » standard à 60 °C à pleine charge ou pour le programme «coton» standard à 40 °C à pleine charge (Valeur la plus faisible)	8	kg
Classe d'efficacité énergétique A+++
Consommation d'énergie de 193 kWh par an, sur la base de 220 cycles de lavage standard par an pour les programmes cotton à 60 °C et à 40 °C à pleine charge et à demi-charge, et de la consommation des modes à faisible puissance. La consommation réalisée d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du programme « coton standard à 60 °C » à pleine charge*	1,13 kWh
Consommation d'énergie du programme « coton standard à 60 °C » à demi-charge*	0,94 kWh
Consommation d'énergie du programme « coton standard à 40 °C » à demi-charge*	0,52 kWh
Consommation d'énergie pondérée en mode « arrêt »	0,08 kWh
Consommation d'énergie pondérée en mode « laissé sur marche »	0,34 kWh
Consommation d'eau de 8800 litres par an, sur la base de 220 cycles de lavage standard par an pour les programmes cotton à 60 °C et à 40 °C à pleine charge et à demi-charge. La consommation réalisée d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité d'essorage B sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
Vitesse d'essorage maximale pour le programme « cotton » standard à 60 °C à pleine charge ou pour le programme « coton » standard à 40 °C à demi-charge (valeur la plus faible)	1400 tours/min
Taux d'humidité résiduelle atteint avec le programme « coton » standard à 60 °C à pleine charge ou avec le programme « coton » standard à 40 °C à demi-charge (valeur la plus faible)	47	%
Le programme coton standard à 60 °C ≤1°C coton standard à 40 °C sont 143°C programmes de lavage standards auxquels se référent les informations contenues sur les fiches produits et les étiquettes, pour du linge en coton normalement sale. Ces programmes sont les plus efficaces en terme de consommation eau électricité. La température réelle constatée peut varier par rapport à la température du cycle déclarée.
Durée du programme « coton standard à 60 °C » à pleine charge	176 minutes
Durée du programme « coton standard à 60 °C » à demi-charge	178 minutes
Durée du programme « coton standard à 40 °C » à demi-charge	155 minutes
Durée du mode « laissé sur marche » N/A minutes
Émissions acoustiques dans l'air en phase de lavage pour le programme « coton » standard à 60 °C à pleine charge	57 dB(A)
Émissions acoustiques dans l'air en phase d'essorage pour le programme « coton » standard à 60 °C à pleine charge	78 dB(A)
Type de lave-linge Pose libre
Cet appariel ne libéré pas d'ions argent au cours du cycle de lavage.
Les types de détergents adaptés aux différentes températures de lavage sont précisés dans cette notice.
Pression maximale d'eau à l'entrée 800 kPa
Pression minimale d'eau à l'entrée 50 kPa
Nombre de programmes de lavage	15
Durée maximum du départ différé	24	h
Dimensions (L x H avec top x P)	59,5 x 84,5 x 55,5	cm
Poids net	71	kg

description de l'appareil

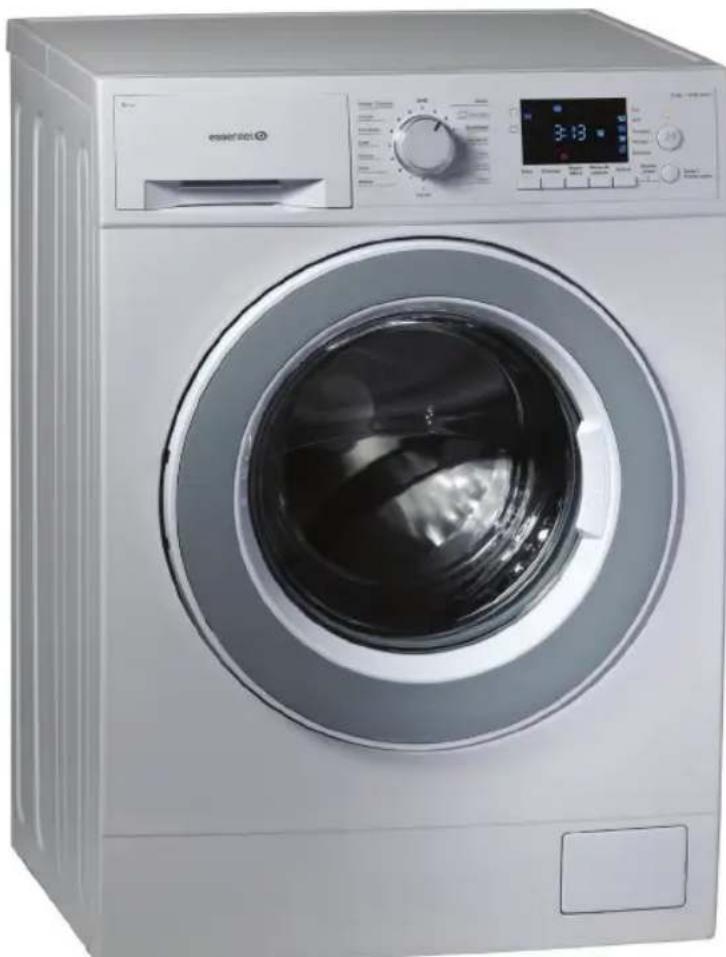

Description de l'appareil

1. Tiroir à produits lessiviels
2. Bouton de selection des programmes
3. Bandeau de commande
4. Hublot
5. Trappe d'accès au filtré de la pompe de vidange
6. Pieds réglables en hauteur

Description du bandeau de commande

1 Boudon de selection des programmes et marche/arrêt du lave-linge
2 Touche de selection de la température
3 Touche de selection de la vitesse d'essorage
4 Touche Départ différé
5 Touche de selection du niveau de salissure
6 Touche de selection des options
7 Touche de validation/annulation des options
8 Touche Départ/Pause
9 Voyant lumineux Départ/Pause

Verrouillage de sécurité infant : combinaison des touches 6 et 7 (pendant environ 15 secondes).

Le bac à produits lessiviels

• N'ouvrez jamais le bac à produits lorsqu'elave-linge fonctionne!

• Le compartment de lavage compte une cloison. Si vous utilisez de la lessive liquide, inserez cette cloison en position basse. Dosez la quantite de lessevile liquide en vous aidant des graduations presentes sur la cloison.

• Si vous utilisez de la lessive en poudre, placez la cloison en position haute (voir schémas ci-dessous).

• Si vous ne faites pas de prélavage, vous pouvez aussi partager la lessive directement dans le tambour.
• Une lessive liquide ou un assouplissant qui reste longtemps au contact de l'air séchera et collera au bac à produits. Pour éviter cet inconvenient, versez le détergent et l'assouplissant dans le bac à produits juste avant de démarrer le lavage.

installation

INFORMATION: Avant sa sortie d'usine, votre apparéil a été minutieusement contrôle; il est donc possible que vous constatiez la présence d'un peu d'eau dans la cuve ou dans le bac à produits lessiviels.

Démontage des vis de bridage

IMPORTANT: Les vis de sécurité servant à prévenir tout dommage interne lors du transport doivent être retirees avant de faire fonctionner le lave-linge! Dans le cas contraire, l'appareil sera endommagé et ceci n'est pas couvert par la garantie.

1. Dévissez les 4 vis de sécurité en les tournant dans le sens inverse des aiguilles d'une montre à l'aide d'une clé à molette appropriée (voir figure 1 ci-dessus).
2. Retirez ces 4 vis et rondelles comme indiqué sur la figure 2 en les tirant vers l'extérieur à l'aide d'une pince.
3. Mettez les vis de bridage de côte en cas de réutilisation ultérieure, puis bouchez les orifices avec les caches en plastique fournis (figure 3).

4. Conservez les vis de sécurité soigneusement afin de les réutiliser au cas où vous auriez besoin de transporter le lave-linge ultérieurement.

5. Ne transportez jamais l'appareil sans que les vis de sécurité réservées au transport ne soient correctement fixées!

Emplacement d'installation approprié

• N'installez jamais votre apparéil sur un tapis ou de la moquette : l'air doit pouvoir circuler librement autour de l' apparéil.
• L'appareil doit être place sur un sol résistant (pouvant supporter la charge de l'appareil) dont la surface sera propre et seche afin d'éviter que l'appareil ne glisse.
  Veillez à ne pas poser l'appareil sur son cordon d'alimentation.
  Veillez à ce que le lave-linge ne touche pas le mur ou les meubles environnants.
• N'installez pas votre apparéil dans une piece où la température est inférieure ou égale à 0^ . Pour un fonctionnement optimal, installez votre apparéil dans une piece à vivre.

Réglage des pieds

L'appareil doit être mis à niveau et équilibré sur ses pieds afin qu'il fonctionne de façon silencieuse et sans vibration. Procedez pour cela au réglage des pieds à l'aide d'un niveau à bulle.
N'utiliseaucunoutil pourdévisserlescontré-écrous:vouspourriezlesendommager.

1. Devissez manuellement les contre-écrous sur les pieds (voir schémas ci-dessous).
2. Effectuez le réglage en tournant les pieds vers le haut ou vers le bas.

3. Lorsque l'appareil est a niveau et equilibre, resserrez tous les contre-écrous.

4. Ne placez jamais de cartons, de cales en bois ou d' éléments similaires sous l'appareil pour compenser des irrégularités au niveau du sol.

5. Vérifiez que le tuyau d'arrivée d'eau n'est pas plié, fissure ou écrase.

1

2

3

Installation sous un plan de travail

• L'installation de votre lave-linge sous un plan de travail est possible si les dimensions minimales indiquées sur le schéma ci-dessous sont respectées. Veuillez en outre laisser un espace libre de 5 cm minimum à l'arrière de l'appareil. Le dessus du lave-linge (top) ne peut pas été retiree pour des raisons de securités electrique et mecanique.

raccordements

Raccordement à l'arrivée d'eau

• Voitre lave-linge est prevu pour etre raccordé sur une arrivée d'eau froide
• Veillez à raccorder correctement le coude du tuyau à la canalisation d'eau afin d'eviter tout risque d'inondation.
• Le lave-linge doit être raccordé à la canalisation d'eau à l'aide de tuyaux d'alimentation neufs fournis avec l'appareil. N'utilise pas des tuyaux d'alimentation usages.
  Pour un fonctionnement correct du lave-linge, la pression d'eau à l'arrivée doit se situer entre 50 kPa et 800 kPa.

Le tuyau d'alimentation en eau est fourni avec votre lave-linge.

1. Raccordez l'extrémité coudée du tuyau à l'entrée filétée de l'électrovanne située à l'arrière de l'appareil.
2. Raccordez l'autre extrémité du tuyau à la canalisation d'eau. Veillez ensuite à bien serrer l'écrou de serrage à la main (ne jamais utiliser de clé à molette pour le faire).

1. Ouvrez le robinet complètement après avoir raccordé le tuyau pour vérifier si le joint de raccordement ne fuit pas. Pour éviter toute fuite d'eau ou dommage causé par l'eau, laissez le robinet fermé lorsque le lave-linge n'est pas utilisé.

Raccordement à l'évacuation d'eau

La crosse du tuyau de vidange peut etre placee de deux manieres differentes :

1. Sur le bord d'un lavabo à l'aide du coude en plastique livre avec l'appareil :

Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque l'appareil effectue la vidange. Vous pouvez, par exemple, fixer le coude au robinet à l'aide d'une petite ficelle ou l'accrocher au mur.

1. Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonage eventuel. En outre, le tuyau de vidange ne devra former aucun coude.

L'extrémité du tuyau ne doit être ni coudée, ni piétinée, ni pliee entre la canalisation et le lave-linge.
- L'inobservation de ces règes pourrait entrainer un fonctionnement anomal de votre apparéil.

branchement électrique

• Branchez votre lave-linge sur une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur.
• Cet apparéil ne peut être branché qu'en 220 - 230 V~ monophasé 50 Hz.
• Calibre du fusible : 10 ampères.
• Avant de brancher votre appareil, assurez-vous que la tension électrique de votre domicile corresponde à cette indiquée sur la plaque signalétique de l'appareil. Vérifiez que les fusibles ainsi que l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique de l'appareil).
• N'utilisez pas de rallonge ou de multiprise avec cet apparéil.
• La prise du cordon d'alimentation doit être facilement accessible après l'installation de l'appareil.
  Si le cable d'alimentation est endommagé, il doit être remplace par le revendeur, son service après vents ou des personnes de qualification similaire afin d'éviter un danger.

préparation pour le lavage

Tri du linge en fonction des étiquettes de lavage

• Triez le linge par type de textile, couleur, degré de saleté et température d'eau autorisée.
• Respectez toujours les conseils figurant sur les étiquettes des vêtements.

LAVAGE
95Lavage normal à95°C	60Lavage délicat à60°C	Lavage à la main	Ne pas laver
Les chiffres dans les symboles indiquent les températures de lavage maximales à nepas dépasser. Le trait sous les symboles requiert un lavage délicat.
REPASSAGE
Repassage àtempérature faible(110°C)	Repassage àtempératuremoyenne (150°C)	Repassage àtempérature élevé(200°C)	Ne pas repasser
Les points dans les symboles indiquent la température maximale à ne pas dépasser.
NETTOYAGE A SEC CHLORAGE
PNettoyage à secauthorisé	XNe pas nettoyer àsec	ClChlorage autorisé	AChlorage nonauthorisé
Les lettres dans les symboles désignentdes protocoles de lavage à l'attention desprofessionnels (pressing, blanchisserie,etc.).
SECHAGE
Les points dansles symbolesde séchage enmachine indiquantla température deséchéage autorisée.	Séchage à bassetempérature	Sechage àtempératurenormale	XNe pas sécher auseche-linge
	Sécher sur uncintre	Secher à plat Suspendra humide

Préparer le linge pour le lavage

• Séparez impératifement le linge blanc du linge de couleur.
• Lavez séparément le linge de couleur neuf car il risque de déteindre au premier lavage.

essentiel

préparation pour le lavage

• Videz les poches et otez tous les corps étrangers comme les pieces de monnaie, épingles de sureté, broches, vis, etc. Elles peuvent provoquer des dégats importants si elles sont laissées dans le linge.

• Fermez les fermétures à glissière et les boutons des vêtements.

• Rassemblez les petits articles comme les chaussettes, ceintures, etc. dans un filet de lavage ou une taie d'oreiller.

• Ne lavez les produitsétiquetés «lavables en machine » ou «lavables à la main » qu'avec un programme adapté.

• Lavez les pantalons, T-shirts et pulls à l'envers.

• Retirez les crochets des rideaux (metalliques ou plastiques) avant de les laver.

Capacité de charge appropriée

• Ne surchargez pas votre lave-linge au-delà de sa capacité en fonction du programme.
• Lorsque l'appareil est surcharge, ses performances de lavage diminuent. En outre, des bruits et vibrations peuvent survenir.
• Veuillez respecter les charges maximum recommendées pour chaque programme (Cf. Tableau des programmes).

Chargement du linge

Ouvrez la porte de votre lave-linge.
- Introduisez le linge déplié, piece par piece, et sans le tasser dans votre lave-linge en veillant à bien le répartir.
- Poussez la porte pour la fermer jusqu'à ce que vous entendiez un bruit de verrouillage. Veillez à ce qu'aucun article ne soit coincide dans la porte.

Ci-dessous, quelques exemple de poids moyen du linge :

TYPE DE LINGE POIDS (g) TYPE DE LINGE POIDS (g)

Couvre-lit 700 g Pyjama 500 g

Peignoir de bain 1200 g Nappe 250 g

Housse de couette 1500 g Serviette de table 100 g

Verrouillage de la porte

• La porte est verrouillée pendant le fonctionnement du programme et lorsque l'eau dans la cuve a atteint un certain niveau. Son ouverture est possible à la fin du programme après quelques minutes d'attente (lorsque le symbole de verrouillage de la porte 1'est plus affchéé à l'écran).
• Lorsque l'appareil est en mode « pause », l'appareil vérifie le niveau d'eau à l'intérieur de la cuve. Si le niveau d'eau est acceptable, l'ouverture de la porte sera possible après quelques instantss lorsquelémoin lumineux d'ouverture de portesera eteint.
• Laissez la porte entrouverte lorsque vous n'utilise pas l'appareil. Ceci dans le but de préserver le joint de porte et d'éviter l' apparition de mauvaises odeurs.

Dosage de la lessive

Le dosage du détergent dépend de la quantité de linge, du niveau de salissure et de la dureté de l'eau.
- Ne dépassez pas les quantités recommandées sur l'emballage afin d'éviter les problèmes liés à un excess de mousse, à un mauvais rincege, aux économies financières et à la protection de l'environnement.
- Utilisez de petites quantités de détergent, à doses adaptées, pour de petites quantités de linge ou pour du linge peu sale.

Informations sur les types de lessive et les adoucissants

LA LESSIVE EN PoudRE

La lessive en poudre est plus agressive que la dessive liquide et moins performante pour de nombreux aspects. Préparée avec des composants forts, elle lave grâce à certaines substances (enzymes) qui détruisent la saleté en la détachant des fibres, mais en exerçant une certaine abrasion sur le tissu. Le linge lavo avec des lesssives en poudre, une fois sec, est plus rugueux et sec à cause de ces substances agressives qui durcissent les fibres du linge. Dans ce cas, on conseille l'utilisation d'un adouciissant. En outre, les enzymes peuvent provoquer des allergies pour les peaux sensibles. Sans compter que la poudre peu soluble contenue dans ce type de dessive peut se déposer dans la machine et le système de vidange, provoquent l'obstruction des tuyaux avec tous les problèmes pouvant en dériver. Toutefois, il s'agit de la seule dessive en mesure d'offrir une blancheur totale grâce au perborate de sodium, un blanchissant très puissant et agressif, efficace même à basse température (voir étiquette et degré de saleté).

Température conseillée : 30^ - 90^

LES LESSIVES LIQUIDES

La lessive liquide est sans conteste meilleure et possede des caractéristiques de lavage supérieures. Moins alcaline, elle preserve la qualité des fibres du tissu et, bien qu'elle ne contienne pas de substances abrasives, elle lave tout aussi bien. Contrairement à la dessive en poudre, elle lave sans durcir les fibres, grâce à l'absence d'un résidu insoluble qui, en sechant, durcit. Le linge est plus doux et a besoin de moins d'adoucissant. Le liquide ne laisse pas de dépôt solide dans la machine et la tuyauterie, eliminant ainsi le problème des incrustations et des tuyaux déteriorés. Elle lave bien même à froid et elle est parfaite pour les couleurs car elle n'agit pas sur les teintes des tissus, et la couleur est ainsi préserve au fil des lavages. A utiliser avec des températures entre 0^ et 90^ selon le tissu (voir étiquette et niveau de salissure). Le blanc s'obtient seulement à des températures supérieures à 50^ car la dessive liquide, sans perborate de sodium, a un blanchissant optique qui agit à partir d'une certaine température.

Température conseillée: 0^ - 90^

LES ADOUCISSANTS

L'adoucissant est un concentrate très dense qui se dépose sur les fibres pour les rendre douces. A utiliser sans excès. Il facilitate le repassage du linge.

Les perfums dépendent des essences qui y sont introduites et n'influent aucunement sur la qualité de lavage du produit.

• N'excédez jamais le repère de niveau « MAX » indiqué dans le compartment de l'adoucissant.
• Utilisez les proportions recommandées sur l'emballage. Un surdosage de produit adoucissant pourrait occasionner des traces indélébiles sur le linge.
• Si l'adoucissant a perdu de sa fluidite, diluez-le avec de l'eau avant de lemettre dans letiroir à produits.

Conseils pour economiser de l'énergie

Les informations ci-après vous aideront à utiliser le produit de manière écologique et éconergétique.

• Utilisez l'appareil en tenant compte de la capacité maximale autorisée par le programme que vous avez selectionné, mais évitez de surcharger l'appareil (Référez-vous au tableau des programmes).
  Respectez tous les conseils figurant sur l'emballage de vos produits de lavage.
• Lavez le linge peu sale à basse température.

• Utilisez des programmes plus rapides pour de petites quantités de linge ou pour du linge peu sale.

• N'utilisez pas le prélavage et des températures élevées pour le linge qui n'est pas très sale.

• Si vous prévoyez de secher votre linge dans un sèche-linge, Sélectionnez la vitesse d'essorage recommendée la plus élevé pendant le processus de lavage.
  N'utilisez pas plus de lessive que la quantite recommandee sur I'emballage de la lessive.

utilisation

1) Préparation

1. Ouvrez le robinet d'alimentation en eau complètement.
2. Introduisez le linge déplié dans le lave-linge.
3. Fermez la porte jusqu'au clic de verrouillage. Veillez à ce qu'aucun vêtement ne soit coincidence dans la porte.
4. Ajoutez la lessive et l'adoucissant dans les compartments appropriés du tiroir à produits.

2) Lancement d'un programme

1. Tournez le bouton de selection des programmes sur un programme. Le nombre du programme (de 1 à 15) s'affiche suivi du temps du programme (en heures et minutes). Une température par défaut est également affichée.
2. Modifiez si nécessaire la température de lavage, la vitesse d'essorage et les différentes options disponibles en fonction du programme (préavage, rincege +, trempage, seLECTION du niveau de salissure, départ différé). Reportez-vous aux informations indiquées ci-après dans le paragraphe « Description du bandeau de commande » et dans les tableaux des programmes.
3. Appuyez sur la touche 7 « Valider / Annuler Option » pour valider ou annuler une option.
4. Appuyez sur la touche pour lancer le programme. Le temps du programme (ajusté aux options sélectionnées) s'affiche à l'écran. Le témoin lumineux 9 est allumé en fixe. Le décompte de temps démarre. La porte est verrouillée. Le symbole 1st affché.

3) Description du bandeau de commande

1. BOUTON DE SELECTION DES PROGRAMMES

Ce bouton sert à selectionner un programme. L'appareil est étant lorsque le bouton est place sur la position « Arrêt ». Allumez l'appareil en tournant le bouton sur un programme. Le bouton peut être tourné dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre.

2. TOUCHE DE SELECTION DE LA TEMPERATURE

Cette touche vous permet de modifier la température par défaut. Appuyez une ou plusieurs fois sur la touche jusqu'à atteindre la température désirée.

• (lavage à froid) - 20 - 30 - 40 - 50 - 60 - 90°C (seLECTION variable selon le programme)

3. TOUCHE DE SELECTION DE LA VITESSE D'ESSORAGE

Cette touche vous permet de modifier la vitesse d'essorage définie par défaut. Appuyez une ou plusieurs fois sur la touche jusqu'à atteindre la vitesse d'essorage désirée.

0 (arret cuve pleine) - 100 - 600 - 800 - 1000 - 1200 - 1400 tours/minute (choix variable selon le programme)

4. TOUCHE DÉPART DIFFÉRÉ

Cette touche permet de programmer un départ différé jusqu'à 24 heures par tranches d'1 heures.

La durée totale (le temps du programme par défaut + la durée du départ différé programmée) reste affichée à l'écran. Cette dernière est exprimée (et arrondie) en heures(s).

0h (pas de départ différé) - 1h - 2h - 3h - 4 h - ... 22h - 23h - 24h

Le décompte de temps commence à partir du moment où vous appuyez sur la touche pour valider le départ différé. Le programme demarrera à la fin du décompte. La porte est verrouillée (le symbole est affché à l'écran).

Pour modifier ou annuler un départ différé, replacez le bouton de selection des programmes sur « Arrêt » puis, programmez une nouvelle durée.

5. TOUCHE DE SELECTION DU NIVEAU DE SALISSURE

Cette touche vous permet d'optimiser les performances de lavage selon le niveau de salissure du linge. Appuyez une ou plusieurs fois sur la touche pour selectionner un niveau de salissure :

• Légèrement sale
• Moyennement sale
  -Très sale

Adaptez la quantité de lessive au niveau de salissure (plus le linge est sale, plus vous devrez restreter de lessive).

6. TOUCHE DE SELECTION DES OPTIONS

Cette touche permet de passer d'une option à une autre. Appuyez une ou plusieurs fois sur la touche pourCHOISIR I'option souhaitation avant de lancer le programme. L'option clignote a I'ecran. Pour la confirmer, appuyez sur la touche 7 « Valider/Annuler I'option » L'activation d'une option est signalée par son symbole allumé.

Une option qui n'est pas compatible avec le programme ne peut pas etre selectionnee (reportez-vous au « tableau des options, vitesses d'essorage et gamme de temperatures »).

NOTE : Certaines options ne peuvent pas etre selectionnées ensemble.

Prélavage

Rincage + Trempage

Arret cuve pleine Eco

PRÉLAVAGE

Un prélavage est un lavage à basse température, avant le lavage principal, qui sert à eliminer les taches. Il n'est utile que si le linge est très sale. Sans prélavage, vous economise de l'énergie, de l'eau, du dédTangent et du temps.

RINcAGE+

Cette fonction ajoute un ou deux rinceage(s) supplémentaire(s) au programme de lavage. L'écran affiche « 1 » ou « 2 » selon votrechoix. Ainsi, le risque d'irritation des peaux sensibles (peaux de bébé, peaux allergiques) due aux résidus de produit de lavage sur les vêtements

seradiminued.

TREMPAGE

Cette fonction permet de laisser le linge tremper pendant 30 minutes ou 1 heures avant le lavage afin d'éliminer les plus grosses taches. L'écran affiche « 30 » ou « 1:00 » selon votre choix.

- ACP: ARRÉT CUVE PLEINE

Si vous ne poulez pas décharger votre linge dés la fin du programme, vous pouze utiliser la fonction "Arrêt cuve pleine". Le linge restera dans l'eau du dernier cycle de rinçage. Vos vêtements seront moins froissés.

Suite à cette procédure, vous pouvez soit :

1. Essorer le linge contenu dans l'eau : selectionnez le programme « Vidange/Essorage » ainsi qu'une vitesse d'essorage (à l'aide de la touche « Essorage ») puis, appuyez sur la touche DL'eau restante dans la cuve est evacuée puis, le linge est essoré. Ou :
2. Évacuer l'eau sans essorage : sélectionnez le programme « Vidange/Essorage » ainsi que la vitesse d'essorage « 0 » (à l'aide de la touche « Essorage ») puis, appuyez sur la touche ▶

- Eco

La fonction « Eco » permet de réduire la consommation électrique tout en gardant les performances de lavage.

1. TOUCHE DE CONFIRMATION/ANNULATION DE L'OPTION SELECTIONNEE

Cette touche permet de confirmer ou d'annuler l'options seLECTIONnée.

1. TOUCHET 9. VOYANT LUMINEUX DEPART/PAUSE

Appuyez sur cette touche pour lancer le lavage (voyant 9 allumé) ou lemettre en pause (voyant 9 clignotant).

SECURITE ENFANT

Pour activer/désactiver la sécurité infant lorsque le cycle de lavage est lancé, appuyez sur les touches 6 et 7 simultanément (pendant environ 15 secondes) jusqu'à ce que le symbole de sécurité infant affiche/disparaisse de l'écran.

Attention: l'appareil peut tout de même être éteint.

PORTE VERROUILLE

Le symbole affiche à l'écran lorsque la port du lave-linge est verrouillée.

4) Déroulement du programme

Vous pouvez suivre le déroulement d'un programme en cours à l'aide de l'indicateur de suivi de programme.

Au début de chaque nouvelle étape du programme, le symbole correspondant s'allume et celui de l'étape précédente s'eteint.

Prélavage

Lavage

Rinçage

Essorage

5) Tableaux des programmes

(Voir en pages suivantes)

• Les programmes « Coton Eco à 60°C » et « Coton Eco à 40°C » correspondant au lavage du linge en coton normalement sale. Ces programmes sont les plus efficaces en termes de consommation combinée d'eau et d'énergie pour ce type de linge en coton. La température réelle de l'eau peut différer de la température déclarée pour un cycle donné.

Pour selectionner les programmes « Coton Eco à 60^ » et « Coton Eco à 40^ », Sélectionnez le programme « Coton Eco « et Sélectionnez la température de 40^ ou de 60^ en appuyant sur la touche « Temp.».

Les consommations d'eau et d'énergie, ainsi que la durée des programmes peuvent varier par rapport aux informations communiquées dans cette notice ainsi que dans les tableaux ci-après. Ces données sont communiquées à titre indicatif ; elles sont variables suivant les fluctuations de la pression, de la durée et de la température de l'eau, de la température ambiente, du type et de la quantité de linge, de la sélection des options et des fluctuations de la tension d'alimentation électrique.

TABLEAU DES OPTIONS, VOTESSES D'ESSORAGE ET GAMME DE TEMPERATURES

Programmes	Vitesse d'essorage max(en tr/min)	Fonctions optionnelles						Gamme de températuresseLECTIONnables (en °C)
		Prélavage	Trempage	Rincage +	Arrêt cuve pleine	Eco	Niveau de salissure
Coton 1400 •* •* ••	• de froid à 90°C
Coton Eco 1400 •* •* ••	• • • •• de froid à 90°C
Synthétique 800 •* •* ••	• • • •• de froid à 60°C
Rapide 30' 1400 ••	de froid à 30°C
Favori 1400 •* •* ••	• • de froid à 90°C
Eco 20°C 1400	• ••		• de froid à 60°C
Jeans	1400 •* •* •••• de froid à 60°C
Couette	800	•		•••••••froid à 60°C
Délicat	600 •*	••••••••••froid à 40°C
Sport	600 •*	•••••••••froid à 40°C
Rideaux	600			•••••••froid à 40°C
Laine	1000 •	••••••froid à 40°C
Anti-allergie	1000 •*	••••••••froid à 90°C

: Sélection possible
* : 1 des options est possible : soit Préavage ou soit Trempage
** :Programmes du label energetique (EN 60456)

Pour le modele ELF 614DD4:

Programmes	Charge minimale de linge sec pour le lavage	Charge maximale de linge sec pour le lavage	Temps du programme
			A 30°C	température max
Coton 3 kg 6 kg 2h00	2h25
Coton Eco 3 kg 6 kg	2h27 2h52
Synthétique 1,5 kg 3	kg 1h39 1h59
Rapide 30' 1,5 kg 3	kg 35 min 40 min
Favori 1,5 kg 2,5 kg	1h27 1h35
Eco 20°C 1,5 kg 3 kg	1h08 1h13
Jeans	1,5 kg 2,5 kg	1h40 1h46
Couette	-	2 kg 1h30 1h40
Délicat	-	0,5 kg 1h00 1h06
Sport	-	1,5 kg 1h10 1h16
Rideaux	-	1,5 kg 1h18 1h30
Laine	-	1,5 kg	56 min
Anti-allergie 1,5 kg 6	kg	1h25

Pour le modele ELF 714DD4:

Programmes	Charge minimale de linge sec pour le lavage	Charge maximale de linge sec pour le lavage	Temps du programme
			A 30°C	température max
Coton 3,5 kg 7 kg 2h00 2h25
Coton Eco	3,5 kg 7 kg 2h27 2h52
Synthétique	2 kg 3,5 kg 1h39 1h59
Rapide 30'	2 kg 3,5 kg	35 min 40 min
Favori 2 kg 3,5 kg 1h27 1h35
Eco 20°C	2 kg 3,5 kg	1h08
Jeans	2 kg 3 kg 1h40 1h46
Couette	-	2,5 kg 1h30 1h40
Délicat	-	1 kg 1h00 1h06
Sport	-	2 kg 1h10 1h16
Rideaux	-	2 kg 1h18 1h30
Laine	-	1,5 kg	56 min
Anti-allergie	2 kg 7 kg	1h25

TABLEAU DU TEMPS DES PROGRAMMES ET CHARGES MINIMALES ET MAXIMALES

Pour le modele ELF 814DD4:

Programmes	Charge minimale de linge sec pour le lavage	Charge maximale de linge sec pour le lavage	Temps du programme
			A 30°C A	température max
Coton 4 kg 8 kg 2h15	2h40
Coton Eco 4 kg 8 kg	2h42 3h07
Synthétique 2 kg 4 kg	1h54 2h14
Rapide 30' 2 kg 4 kg	40 min 45 min
Favori 2 kg 3,5 kg 1h	35 1h41
Eco 20°C 2 kg 4 kg	1h13
Jeans 2 kg 3,5 kg 1h	48 1h54
Couette	-	3 kg 1h35 1h45
Délicot	- 1,5 kg 1h	05 1h11
Sport	- 2,5 kg 1h	18 1h24
Rideaux	- 2,5 kg 1h	26 1h38
Laine	- 2,5 kg	1h01
Anti-allergie 2,5 kg 8	kg 1h25

INFORMATIONS SUR LES PROGRAMMES

COTON

Vous pouvez laver vos vêtements résistants avec ce programme. Le lavage est réalisé avec des mouvements de brassage rapides pendant un cycle plus long. Il est ajusté pour le linge en coton (draps, nappes, linge de corps, linge de toilette, chemises, etc.).

SYNTHÉTIQUE

Vouse pouvez laver vos vêtements moins résistants avec ce programme. Ce programme se caractérisse par des mouvements de rotation plus lents et un cycle de lavage plus court comparé au programme « Coton ». Il est conseillé pour les vêtements synthétiques (teils que chemises, chemisiers, vêtements mixtes synthétique/coton, etc.).

LAINE

Vous pouvez laver vos vêtements en laine portant la mention « lavables en machine » avec ce programme. Sélectionnez la température adaptée indiquée sur les étiquettes de vos vêtements. Il est conseilé d'utiliser des déterments adaptés aux vêtements en laine.

COTON ECO

Vous pouvez laver votre linge en coton et en lin normalement sale avec ce programme en economisant plus d'énergie et d'eau qu'avac les autres programmes de lavage adaptés au coton.

- RAPIDE 30'

Ce programme est utilisé pour laverrapidement une petite quantité de linge en coton peu sale.

FAVORI

Ce programme的记忆 les options selectionnées par l'utilisateur lors de la première execution du programme. Tournez le bouton de selection des programmes sur « Favori » et désissez une température, une vitesse d'essorage et évientuellesment des options puis, appuyez sur la touche pour enregistrer et lancer le programme. Au prochain lavage, le programme conserve les mêmes réglages.

- Eco 20^ C

Utilisez ce programme pour une petite quantité de linge en coton et/ou en lin légèrement sale (sous-vêtements, nappes, serviettes (2 kg maxi.), etc.).

JEANS

Utilisez ce programme pour les vêtements en jean et les autres tissus épais et résistants (par exemple : les pantalons, les vestes) moyenement sales. Pour les vêtements en jean foncé,

l'utilisation d'une lessive spéciale pour linge foncé est recommandée.

COUETTE

Utilisez ce programme pour les couettes, coussins et autres vêtements rembournés avec des plumes.

DÉLICAT

Ce programme est destiné aux vêtements délicats (robes, jupes, chemises, chemisiers, sous-vêtements délicats, etc.).

SPORT

Utilisez ce programmes pour les vêtements de sport en jersey de coton ou microfibre moyennement sales. N'utilisez pas d'assouplissant avec ce programme.

RIDEAUX

Utilisez ce programme pour les rideaux et les voilages en polyester ou en coton.

- ANTI-ALLERGIE

Gracé à ses rincages supplémentaires, ce programme est spécialement dédié à eliminer les allergènes ( comme les pollens, les acariens, les poils de chien ou de chat) qui se nichent dans les vêtements et les draps. Il est adapté à tous les types de tissus.

RINcAGE

Ce programme est utilisé lorsque vous voulez effectuer un rincage séparément.

VIDANGE /ESSORAGE

Ce programme effectue un essorage après avoir vidangi eau presente dans l'appareil. Selectionnez toujours une vitesse d'essorage reduite pour le linge delicat.

Pour effectuer un essorage, selectionnez la vitesse d'essorage souhaitee avec la touche « Essorage » puis, appuyez sur la touche
Pour effectuer uniquement une vidange, selectionnez la vitesse d'essorage « 0 » puis, appuyez sur la touche

6) Mode "veille" de l'écran

L'écran passe automatiquement en mode "veille" (il s'eteint) lorsque l'appareil est allumé et qu'aucune sélection n'est effectué après quelques minutes. L'écran se rallume dés que vous appuyez sur une touche ou tournez le bouton de selection des programmes.

7) Annuler un programme en cours

Pour annuler un programme, tournez le bouton de selection des programmes sur la position « Arrêt ». Lorsque vous rallumez l'appareil, celui-ci effectuera une vidange pendant 1 à 2 minutes et vous pourrez ensuite lancer le nouveau programme en le selectionnant à l'aide du bouton de selection des programmes.

NOTE : En fonction de la phase au cours de laquelle le programme a ete annule, vous pourrez avoir besoin d'ajouter du detergent et de l'adoucissant pour le nouveau programme selectionné.

8) Fin du programme

A la fin du programme, l'écran affiche « End » (fin). Patientez jusqu'à ce que levoyant d'ouverture de porté éteigne. Tournez le bouton de selection des programmes sur la position « Arrêt » pour êtreindre l'appareil. Retirez le linge et laissez la porte entrouverte dans le but de préserver le joint de porte et d'éviter l' apparition de mauvaises odeurs.

nettoyage et entretien

Le tiroir à produits

Il est recommandé dePTRirer regulierement toute accumulation de rdisus de detergent dans le tiroir a produits.Nettoyz celui-ci ainsi que ses accessoires (cloison separatrice) tous les 4 a 5 cycles de lavage.

Pour cela, procedez comme suit:

1. Retirez le tiroir à produits en le tirant vers vous et en appuyant sur la zone encerclée comme indiqué sur le schéma ci-dessous.

Lavez le tiroir à produits à l'eau tiède et avec une petite brosse à poils souples puis, séchez-le avec un chiffon doux.

1. Puis, replacez le tiroir a produits dans son logement.

Filtres du tuyau d'arrivée d'eau

Un filtr se trouve à chaque extrémité du tuyau d'arrivée d'eau. Ces filtres empêchent les substances étrangères et la saleté qui se trouve dans l'eau de pénétrer dans l'appareil. Ces filtres doivent être nettoyés régulièrement.

Pour cela :

• Fermez le robinet.

Devissez te tuyau d'arrivee d'eau a l'arrivalde eau et au point de raccordement de I'appareil.

• Extrayez les filtrres ainsi que leurs joints et nettoyez-les soignement à l'eau du robinet avec une Brosse adaptée. Si les filtrres sont très sales, vous pouvez les-retirer à l'aide d'une pince.

• Replacez soigneusement les filtres et les joints et reisserrez soigneusement le tuyau à la main.

Évacuation de l'eau restante et nettoyage du filtré de la pompé de vidange

Votre apparéil est équipé d'un système de filtration qui empêche les éléments solides comme les boutons, les pièces, et les fibres de tissu, d'obstruer l'hélice de la pompé de vidange au cours de l'évacuation de l'eau.

Si vous appeareil n'évacue pas l'eau, il se peut que le filtré soit obstrué. L'eau doit être vidangée manuellement afin de nettoyer le filtré de la pompe. Le filtré doit être nettoyé à chaque fois qu'il est obstrué ou tous les 3 mois.

Par ailleurs, vous pouvez etre amene à devoir evacuer I'eau completement dans les cas suivants:

• Avant de transporter l'appareil (en cas de déménagement par exemple),
• En cas de risque de gel.

Pour évacuer l'eau :

Attention! De l'eau à 90^ peut se couver dans le lave-linge. De ce fait, le filtrne doit être nettoyé qu'après refroidissement de l'eau chaude qui se trouve à l'intérieur, afin d'éviter tout risque de brûlle.

FIG.

FIG.
2

FIC

1. Déboîtez la trappe située en bas de votre lave-linge (Fig. 1) à l'aide d'unepiece de monnaie.
2. Placez un bac de recupération sous la trappe puis, desserrez le filtre de la pompe en le tournant dans le sens inverse des aiguilles d'une montre (Fig. 2).
3. Lorsque toute l'eau contenue dans l'appareil s'est ecoulée, sortez le filtré complètement

en le tournant (fig. 3).

1. Retirez les peluches et autres objets (pièces, boutons, etc.) qui obstruient le filtré ainsi que les fibres, s'il y en a, autour de la zone de la turbine. Replacez le filtré dans son logement après son nettoyage.
2. Replacez le tuyau de vidange dans son logement puis, refermez la trappe.

Nettoyage de la surface extérieure de l'appareil

Pour nettoyer l'extérieur de I'appareil, utilisez une éponge imbibee d'eau tiède savonneuse.
- N'utilisez pas de produits détergents abrasifs ni de solvants.
- Séchézoignusement à l'aide d'un chiffon doux.

guide de dépannage

Un mauvais fonctionnement peut être dû à un problème mineur que vous pouvez résoudre vous-même à l'aide des instructions ci-dessous. Avant d'appeler le service après-vente de votre magasin, procédez aux vérifications suivantes :

Problèmes Causes	possibles Solutions
Le lave-linge ne s'allume pas.	La prise électrique n'est pas branchée dans la prise murale.	Vérifiez la prise.
	Le fusible a peut-être sauté. Vérifiez le fusible.
	Il y a peut-être une panne de courant.	Vérifiez l'alimentation électrique.
	Le lave-linge est à l'arrêt (bouton de sélection des programmes sur la position « Arrêt »).	Tournez le bouton de sélection des programmes sur un programme puis, appuyez sur la touche ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☽
Le programme de lavage ne démarre pas. Le code erreur « F01 » s'affiche à l'écran.	Youn'avez pas sélectionné de programme.	Tournez le bouton de sélection des programmes sur un programme puis, appuyez sur la touche ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☓
	La portec est mal fermée. Contrôlez que la portec du lave-linge est bien fermée.
L'appareil ne se remplit pas d'eau. Le symbole et le code erreur « F02 » s'affichent à l'écran.	Le robinet d'arrivée d'eau est fermé.	Ouvrez entièrement le robinet d'alimentation en eau.
	Le tuyau d'arrivée d'eau est plié.	Vérifiez que le tuyau d'arrivée d'eau n'est pas plié.
	Le tuyau d'arrivée d'eau est obstrué.	Nettoyez les filtres situés aux deux extrémités du tuyau d'arrivée d'eau (reportez-vous au paragraphe « Nettoyage et entretien »).
	La portec est mal fermée ou un vêtement est coincide dans la portec.	Contrôlez et fermez la portec correctement : vous nevez entendre un « clic ».
L'appareil ne vidange pas l'eau. Le code erreur « F04 » s'affiche à l'écran.	Le tuyau de vidange est obstrué ou plié.	Vérifiez que le tuyau de vidange n'est pas obstrué ou plié.
	Le filtré de la pompe de vidange est obstrué.	Nettoyez le filtré de la pompe de vidange (reportez-vous au paragraphe « Nettoyage et entretien » de ce manuel).

Problèmes Causes possibles Solutions

	Les pieds de l'appareil sont mal ajustés.	Mettez le lave-linge à niveau en réglient correctement les pieds.
	Les vis de bridage réservées au transport n'ont pas été retardées.	Retirez les vis de bridage réservées au transport (reportez-vous au paragraphe « Démontage des vis de bridage » dans la section « INSTALLATION »).
	Voues avoir introduit une quantité excessive de linge dans l'appareil ou le linge est mal réparti.	Ne dépassez pas la capacité maximum de linge recommendée pour chaque programme (voir le tableau des programmes) et répartissez le linge correctement à l'intérieur de l'appareil. Veillez à laver ensemble des grosses pieces et des petites pieces de linge.
	L'appareil est en contact avec un objet, un mur ou un meuble.	Veillez à laisser un espace libre suffisant autour de l'appareil afin qu'il n'entre pas en contact avec un objet, un mur ou un meuble.
Formation excessive de mousse	Voues avoir utilisé une quantité excessive de détergent.	Dosez la lessive suivant les conseils du fabricant en tenant compte de la durée de l'eau et de la saleté du linge.
	Voues avoir utilisé trop de détergent pour une petite quantité de linge légèrement sale.
Le temps de lavage différé du temps indiquédans la notice.	La pression d'eau est peut-être trop BASSE.	La durée de la prise en eau sera par conséquent allongée.
	La température d'entrée d'eau est BASSE.	Le cycle se prolongge pourCHAuffer l'eau lorsqu l'eau est froide à l'arrivée. Par ailleurs, le temps de lavage peut être prolongé pour éviter de mauvais résultats de lavage.
	Le système de détction de balourd peut être activé dans le cas d'une charge mal équilibrée.	Respectez la capacité maximale recommandaee en fonction du programme.

Problèmes Causes possibles Solutions

Le lave-linge n'essore pas.	Cet apparéil est équipé d'un dispositiflectronique qui empêche le départ de l'essorage en cas de surcharge ou de répartition inégale du linge dans le tambour.	Ouvrez la porte du lave-linge et procédez à un essorage manuel du linge. Puis, replacez le linge dans le tambour et répartissez-le de façon plus homogène (retirez le linge en excès) et relancez un essorage.
L'écran affiche les codes erreurs « F03», « F05 » ou « F06 »		Éteindre et rallumer le lave-linge. Si le problème persististe, contactez le service après-vente de votre magasin revendeur.
La porte de lave-linge ne s'ouvre pas.	La porte ne s'ouvre pas tout de suite après la fin du programme. Patientez quelques instants.	Attendez que le voyant rouge sur le bandeau de commande soit éteint.
		Vérifiez que le lave-linge n'est pas en fonction « Trempage » ou « Arrêt cuve pleine».
Il y a de l'eau sur le sol.		Contrôlez que le tuyau d'acciviée d'eau et le tuyau d'évacuation d'eau sont en bon état et qu'ils ne fuient pas.
		Il se peut que la lessive n'est pas adaptée ou soit en excès (elle déborde du tiroir à produit). Réduisez la quantité de lessive.
Le lave-linge continue de charger de l'eau même à l'arrêt.		Fermez le robinet d'acciviée d'eau.

Si les informations indiquées dans ce tableau ne vous aient pas à résoudre votre problème spécifique, ne procédez pas vous-même au démontage et à la réparation de cet apparéil. Confiez les réparations exclusivement à un personnel qualifié du service après-venture de votre magasin revendeur.

Toutes les informations, dessins, croquis et images dans ce document relevant de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserves tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, parquelque moyen que ce soit, sera jugee et consideree comme une contrefaison.

ELF 614DD4, ELF 714DD4 & ELF 814DD4

Protection de l'environnement

Ce symbole appose sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet apparéil ne peut donc enaucun cas être traité comme un déchet menager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchéterie) et les distributeurs. En orientant votre apparéil en fin de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

Testé dans nos laboratoires

Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

essential

Service Relation Clients

Avenue de la Motte

CS 80137

59811 Lesquin cedex

Art. 8004661_8004662_8004663

Réf. ELF 614DD4_ELF 714DD4_ELF 814DD4

FABRIQUE EN ITALIE

SOURCING & CREATION

21 Avenue de l'Harmonie

59650 Villeneuve d'Ascq

Faites un geste

ecocitoyen.Recyclez

ce produit en fin de vie.
