MODE D'EMPLOI ADAPTER SPIKES SPIDER
et comment on monte l'adaptateur
L'adaptateur doit être monté sur les roues de votre vehicule avant de pouvoir installer les Spikes-Spider. Il doit être posé sur les roues motrices de préféron
ce avant la saison hivernale (si 4 roues motrices, le montage doit etre effectue sur les roues avant).
SPIKES-SPIDER
ADAPTER

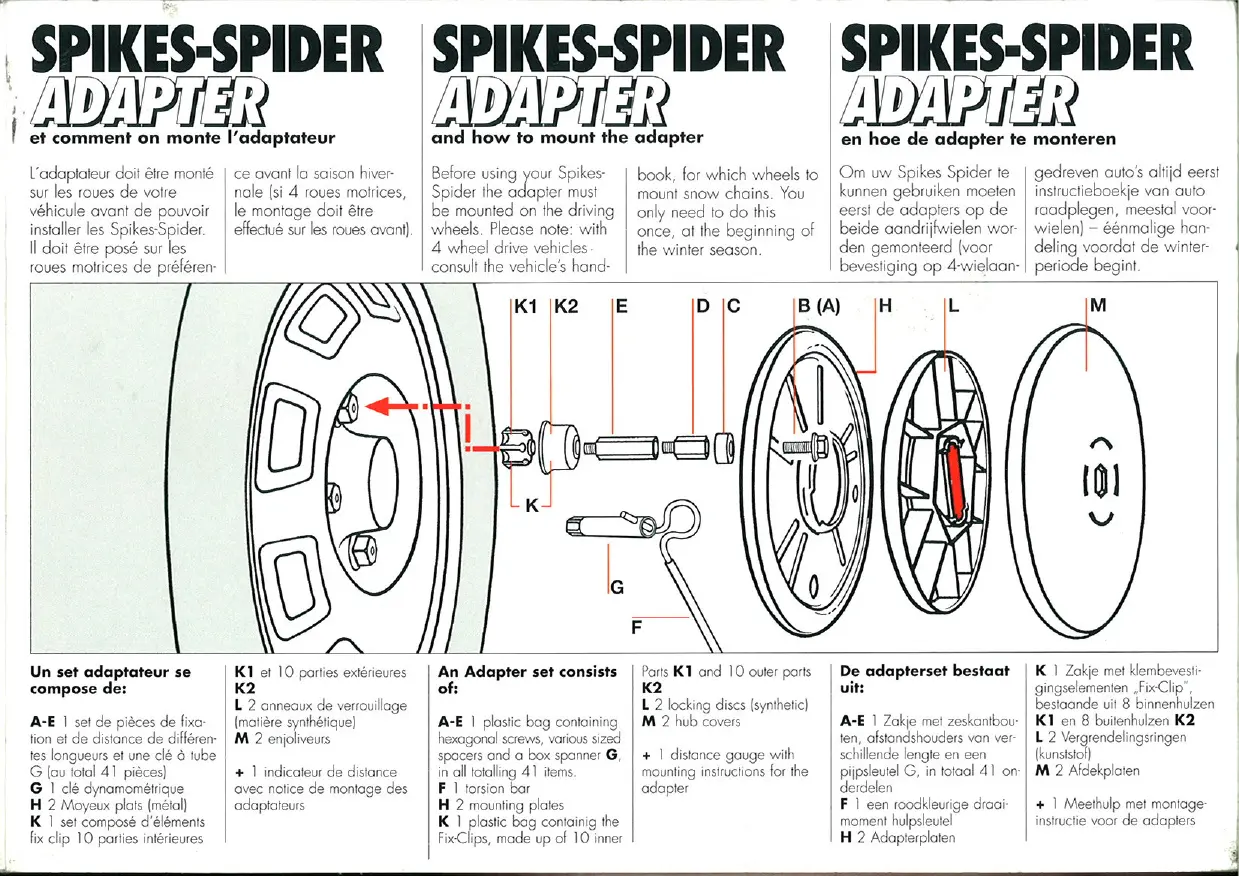

Un set adaptateur se compose de:
A-E 1 set de pieces de fixation et de distance de différentes longueurs et une clé à tube G (au total 41 pieces)
G1 clé dynamométrique
H 2 Moyeux plats (metal)
K 1 set composé d' éléments fix clip 10 parties intérieures
K1 et 10 parties extérieures K2
L 2 anneaux de verrouillage (matière synthétique)
M 2 enjoliveurs
+1 indicateur de distance avec notice de montage des adaptateurs

2. Montage du Fix-Clip:

3. Mesure des distances:
Les enjolieveurs ou les cache - boulons doivent etre enleves.
Le Fix-Clip K se comose d'une partie interieure et d'une partie extérieure. Le Fix-Clip interieur K1 doit être emboite sur l'écrou et enforcé jusqu'à la butée.
Attention: Le Fix-Clip interieur doit être posé de telle sorte que les 6 ariées de l'écrou soient visibles à travers les fentes.
Si des écrous spéciaux sont en place, veuillez à ce que le Fix-Clip K1 les couve d'au moins 6 mm. Puis le Fix-Clip extérieur K2 doit être posé sur le Fix-Clip interieur K1.

Mesure des distances entre le Fix-Clip et le moyeu plat.
Maintenant vous devez mesurer la distance entre le Fix-Clip et le moyeu plat. Cette distance devra être combée grâce aux éléments de distance 1 à 8.
Tirez la flèche rouge de l'indicateur de distance jusqu'à la butée. Puis, comme sur le croquis, positionnéz l'indicateur de distance sur les pneus de telle sorte que la pointe noire de la flèche touche un Fix-Clip. Afin de pouvoir lire la distance, les ariées rouges de l'indicateur de distance doivent toucher en même temps le pneu ou la jante. La distance apparait entre les flèches rouges en dessous de l'indication "lire la distance ici" et vous précise lequel des 8 éléments de distance est nécessaire pour la fixation du moyeu plat.

4. Éléments de distance:
Si pour la fixation du moyen plait vous nécessitez les éléments de distance 3 à 8, vissez tout d'abord l'objet de distance E et/ou D dans le Fix-Clip. Puis, ceux ci seront fixés à l'aide de la clé à tube G et de la clé dynamométrique F (voir croquis 5a). Positionné la clé à tube sur l'objet de distance, enfilez la partie courte de la clé dynamométrique dans les ouvertures de la clé prévues à cet effet puis tournez vers la droite jusqu'à ce que les 2 arrondis de la clé dynamométrique se touchent. Les Fix-Clips sont ainsi bloqués sur les écrous.

5. Montage des adaptateurs:
Après avoir pris connaissance de la distance, vous doivent monter les moyieux plats comme suit: Retireez les moyieux plats de l'emballage du set Spikes-Spider et débloquez l'anneau de verrouillage en tirant la barre de sécurité centrale vers vous tout en faisant un mouvement de rotation.


6. Montage du moyeu plat:
Voupez maintainant viser le moyeu plat sur l'element de distance. Passez la 1 ere vis a travers la rainure du moyeu plat entre les deux troughs. Procedez comme suit pour les vis restantes: Pour les jantes à 3- et 6-troux, utilisez les rainures portant le ^3 . Dans le cas ou votre jante compte 4 trous, utilisez les rainures portant le ^4 De même, si vous jante compte 5 trous, utilisez les rainures portant le ^5 (pour les jantes a 5 trous il restera une rainure libre; voir P 2). Si vous utilisez la vis B et I'emement de distance C (B est always used to see C), passerez tout d'abord la vis B a travers la rainure du moyeu plat, I'element de distance D venant se placer derriere le moyeu sur la vis. Vous pouze maintainant viser a fond le moyeu plat sachant que pour les variantes 1 et 2 le moyeu plat est fixe directement sur les Fix-Clip.

7. Cas exceptionnel:
Si l'indicateur de distance ne touche pas la roue parce que la jante est trop avancée par rapport à la roue, vous pouvrez tout de même monter le moyeu plat a condition que la distance entre l'indicateur et la roue ne depasse pas 20~mm Si la partie centrale de votre moyeu plat repose sur la jante, utilisez les éléments de distance d'une mesure supérieure.

8. Montage des enjoliveurs:
Si vous n'utilise pas vos
Spikes-Spider,POSEZ VOUS
enjoliveurs comme suit:
Insérer la clé à tube G dans
l'hexagone central de l'enjoliveur et placer le sur le moyeu central H. Une légère pression et une rotation sur la droite jusqu'à la butée assure le maintain de l'enjoliveur.
Vouz pouvez installer vos
Spikes-Spider à tout moment.
Consultez à cet effet la notice d'utilisation.

Spikes-Spider Sport Spikes-Spider Quick 0/1,5


L'indicateur de distance
L'indicateur de distance
(L'emploi voir colonne 3)
Distance gauge
Notice Facile
