TAA5V - Réfrigérateur INDESIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur avec compartiment congélateur
Marque	INDESIT
Modèle	TAA5V
Alimentation électrique	220-240 V, puissance max 150 W
Classe climatique	Non spécifié dans la notice, température ambiante minimale 14°C
Capacité du réfrigérateur	Non spécifiée, capacité adaptée à un usage familial
Capacité de congélation	Quantité journalière max indiquée sur l'étiquette (ex: 4 kg/24h)
Système de refroidissement	Paroi arrière froide avec circulation d'air Pure Wind Plus
Fonctionnalités	Pure Wind Plus avec filtre antibactérien, clayettes réglables, balconnets amovibles, bac à légumes, porte-canettes, support à œufs
Réversibilité des portes	Oui, possible
Éclairage intérieur	Ampoule 15 W ou 25 W
Dégivrage réfrigérateur	Automatique, avec trou d'évacuation
Dégivrage congélateur	Manuel, lorsque le givre dépasse 5 mm
Entretien	Nettoyage avec eau tiède et bicarbonate, filtres à laver tous les 12-18 mois
Sécurité	Conforme aux directives CE, usage domestique, ne pas utiliser d'objets pointus pour dégivrer
Installation	Pièce aérée, loin des sources de chaleur, espacement: 10 cm au-dessus, 5 cm sur les côtés
Raccordement électrique	Prise avec terre, ne pas utiliser de rallonge
Service après-vente	Contacter le SAV avec modèle et numéro de série, exiger pièces détachées originales
Mise au rebut	Conforme DEEE, collecte séparée
Notice	24 pages, disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - TAA5V INDESIT

Que faire si l'éclairage intérieur ne s'allume pas ?

Vérifiez que la fiche est bien branchée et enfoncée dans la prise. Assurez-vous qu'il n'y a pas de coupure de courant. Si le problème persiste, l'ampoule est peut-être grillée : suivez la procédure de remplacement dans la notice.

Pourquoi mon réfrigérateur refroidit-il peu ?

Cela peut être dû à une porte mal fermée, des joints abîmés, une ouverture trop fréquente, un réglage de température incorrect, une surcharge, ou une température ambiante inférieure à 14°C. Vérifiez ces points.

Le moteur tourne en permanence, est-ce normal ?

Non, cela indique généralement un problème. Vérifiez que la porte est bien fermée, que la température extérieure n'est pas trop élevée, que le givre ne dépasse pas 2-3 mm, et que l'appareil est de niveau. Consultez la section 'Anomalies et remèdes'.

Comment dégivrer le compartiment congélateur ?

Mettez le bouton de réglage sur 'arrêt', enveloppez les aliments surgelés dans du papier et placez-les dans un endroit frais. Laissez la porte ouverte jusqu'à ce que le givre fonde. Pour accélérer, placez des récipients d'eau tiède. N'utilisez jamais d'objets pointus.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Nettoyez l'intérieur avec une éponge imbibée d'eau tiède additionnée de bicarbonate de soude ou de savon neutre. N'utilisez pas de solvants, produits abrasifs, eau de Javel ou ammoniac. Séchez soigneusement.

Que signifie le voyant 'OK' sur l'indicateur de température ?

L'indicateur de température (sur certains modèles) affiche 'OK' lorsque la zone la plus froide du réfrigérateur est à la température idéale. Si 'OK' n'apparaît pas, réglez le thermostat sur un chiffre plus élevé et attendez 10 heures.

Puis-je changer le sens d'ouverture de la porte ?

Oui, la notice décrit la procédure de réversibilité des portes. Conservez le mode d'emploi pour pouvoir le consulter lors de l'opération.

Comment remplacer l'ampoule d'éclairage ?

Débranchez la fiche. Démontez le couvercle de protection comme illustré dans la notice. Remplacez l'ampoule par une de même puissance (15 W ou 25 W). Remettez le couvercle.

Que faire en cas de coupure de courant ?

N'ouvrez pas la porte du congélateur. Les produits surgelés se conserveront environ 9 à 14 heures. Pour le réfrigérateur, évitez d'ouvrir la porte inutilement.

Où trouver le numéro de série et le modèle ?

Ces informations figurent sur l'étiquette signalétique placée dans le compartiment réfrigérateur, en bas à gauche. Notez-les avant de contacter le service après-vente.

MODE D'EMPLOI TAA5V INDESIT

Description de l'appareil, 3

Réversibilité des portes, 5

Installation, 6

Mise en marche et utilisation, 6

Entretien et soin, 7

Précautions et conseils, 8

Anomalies et remèdes, 9

Avant de contacter le centre d'assistance :

• Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
• Si, malgré tous ces contrôles, l'appareil ne fonctionne toujours pas et si l'inconvénient persiste, appelez le service après-vente le plus proche.

le type d'anomalie - le modèle de l'appareil (Mod.) - le nombre de série (S/N)

Vous trouverez tous ces renseignements sur l'étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Ne vous adressez jamais à des techniciens non agrés et exigez toujours l'installation de pièces détachées originales.

Service

Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrés soient différents par rapport à ceux de l'appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

1 PIED de réglage 2 Bac FRUITS et LEGUMES 3 CLAYETTE 4 PURE WIND PLUS 5 Manette RÉGLAGE DE LA TEMPERATURE 6 Compartment CONGELATION et CONSERVATION 7 Bac a GLAÇONS 8 Balconnet amovable à abattant, contenant un SUPPORT A OEUFS 9 Balconnet amovable PORTE-CANETTES 10 Balconnet amovable PORTE-OBJETS 11 Balconnet Bouteilles Leur nombre et/ou leur emplacement peut varier. N'existe que sur certains modèles.

Réversibilité des portes

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil.

Mise en place

1. Placez l'appareil dans une pièce bien aérée et non humide.
2. Ne bouchez pas les grilles d'aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité.
3. Prévoir au moins 10 cm entre le haut de l'appareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.
4. Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).
5. Pour maintenir une distance optimale entre le produit et la paroi adjacente, montez les cales d'espacement comprises dans le kit d'installation et suivez les instructions de la notice spécifique prévue.

Mise à niveau

1. Installez l'appareil sur un sol plat et rigide.
2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l'appareil.

Raccordement électrique

Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que:

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique placée à l'intérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex. 220-240 V);
• La prise est bien compatible avec la fiche de l'appareil. En cas d'incompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); n'utilise ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Avant de mettre l'appareil en service, suivez bien les instructions sur l'installation (voir installation).

! Avant de brancher votre appareil, nettoyez bien les compartments et les accessoires à l'eau tiède additionnée de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurez-vous que l'éclairage intérieur s'allume.
2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

Réglage de la température

Le réglage de la température à l'intérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat.

1 = moins froid

7 = plus froid

Nous conseillons toutefois une position intermédiaire.

Pour augmenter la place disponible, simplifier le rangement et améliorer l'aspect esthétique, cet appareil loge sa "partie refroidissante" à l'intérieur de la paroi arrière du compartiment réfrigérateur. Pendant le fonctionnement de l'appareil, cette paroi est tour à tour couverte de givre ou de gouttelettes d'eau selon que le compresseur est en marche ou à l'arrêt. Ne vous inquiétez pas! Notre réfrigérateur fonctionne normalement.

On le reconnaît à la présence d'un dispositif appliqué à la paroi dans le haut du compartiment réfrigérateur (voir figure).

Wind Pure PLUS qui optimise au maximum la circulation de l'air, améliore l'efficacité de l'évaporateur et contribue à rétablir très rapidement la température à l'intérieur du réfrigérateur après chaque ouverture.

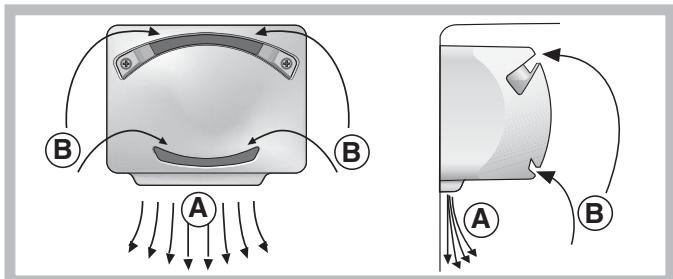

L'air soufflé (A) refroidit au contact de la paroi froide, tandis que l'air plus chaud (B) est aspiré (voir figure).

Les produits Pure Wind Plus sont équipés d'un filtre qui permet, grâce à sa composition spéciale avec ions d'argent, de réduire de 70% l'apparition de bactéries et d'éliminer les mauvaises odeurs à l'intérieur du compartiment réfrigérateur pour assurer une meilleure conservation des aliments.

La paroi arrêtée est tour à tour couverte de givre ou de gouttelettes d'eau selon que le compresseur est en marche ou à l'arrêt.

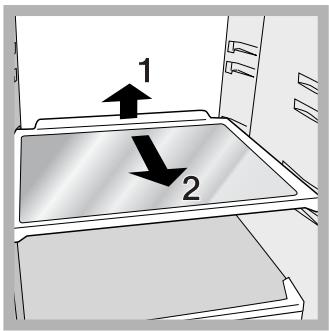

CLAYETTES : pleines ou grillagées.

Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

• N'existe que sur certains modèles.

Indicateur de TEMPERATURE*: pour repérer la zone la plus froide à l'intérieur du réfrigérateur.

1. Contrôler que l'indicateur affiche bien OK (voir figure).

1. Si le message OK n'est pas affiché, c'est que la température est trop élevée : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu'à ce que la température se stabilise.
2. Contrôler l'indicateur une nouvelle fois : si nécessaire, procéder à un nouveau réglage. Si de grosses quantités d'aliments ont été stockées ou si la porte du réfrigerateur est ouverte très souvent, il est normal que l'indicateur n'indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé.

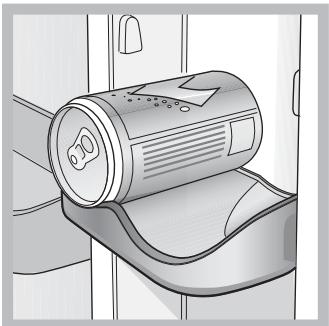

Porte-canettes:

Le porte-canettes placé dans la contre-porte vous permet de ranger non seulement vos canettes mais aussi vos yogourts, votre beurre et vos autres récipients selon vos exigences.

Pour profiter à plein de votre congélateur

• Ne recongelez pas des aliments décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).
• Les aliments frais à congeler ne doivent pas être placés au contact d'aliments déjà congélés; il faut les stocker sur la clayette du compartiment freezer et, de préférence, tout contre ses parois (latérales et arrière) où la température qui descend au-dessous de -18°C garantit une vitesse de congélation adequate.
• Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.
• La quantité journalière maximale d'aliments pouvant être congelée est indiquée sur l'étiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

! Évitez d'ouvrir la porte pendant la phase de congélation. ! En cas de coupure de courant ou de panne, n'ouvre pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ.

! Si la température ambiantes se maintient longuement au-dessous de 14°C, le compartiment freezer n'arrive pas à atteindre les températures indispensables à une longue conservation et la période de conservation sera par conséquent réduite.

Mise hors tension

Pendant les opérations de nettoyage et d'entretien, mettez l'appareil hors tension en débranchant la fiche de l'appareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur (appareil éteint) pour éliminer tout contact électrique.

Nettoyage de l'appareil

• Nettoyez l'extérieur, l'intérieur et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de bicarbonate de soude ou de savon neutre. N'utilisez pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque.
• mettez tremper les accessoires amovibles dans de l'eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.
• Le dos de l'appareil a tendance à s'empoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint l'appareil et débranché la fiche, servez-vous d'un aspirateur munissant un accessoire adéquat et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d'odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous évitez par la même occasion la formation de taches.
• Si vous nevez laisser votre appareil étèint pendant une période de temps prolongée, nettoyez bien l'intérieur et laissez les portes ouvertes.

Dégivrage de l'appareil

Conformez-vous aux instructions suivantes.

Ne pas utiliser d'objets pointus et coupants pour dégivrer l'appareil, ils risqueraient d'endommager irréparablement le circuit réfrigérant.

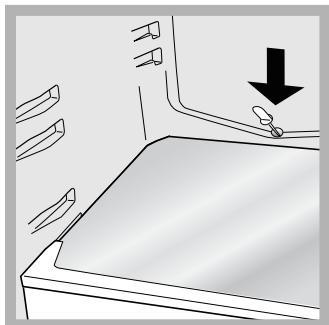

Dégivrage du compartiment réfrigérateur

Le réfrigérateur est muni d'un système de dégivrage automatique : l'eau est acheminée vers la paroi arrière par un trou d'évacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou d'évacuation pour permettre à l'eau de s'écouler normalement.

Dégivrage du compartiment congélateur

Si la couche de givre dépasse 5 mm, procédez à un dégivrage.

manuel:

1. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur
2. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais.
3. Laissez la porte ouverte jusqu'à ce que le givre fonde complètement; pour accélérer cette opération, placez dans le compartiment congélateur des récipients d'eau tiède.
4. Nettoyez et séchez soigneusement le compartiment congélateur avant de rallumer l'appareil.
5. Avant de ranger vos aliments dans le compartiment congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

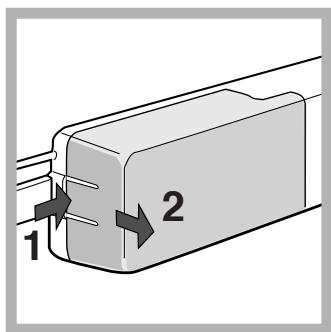

Remplacement de l'ampoule d'éclairage

Pour remplacer l'ampoule d'éclairage du compartiment

Réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplacer l'ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (15 W ou 25 W).

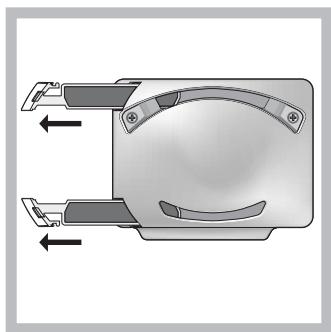

Entretien des filtres

Introduire la pointe d'un petit tournevis à tête plate dans les fentes de la partie gauche de l'enveloppe des filtres (voir illustrations) pour les décrocher. Laver à intervalles réguliers (tous les 12-18 mois) les filtres à l'eau courante avec un détergent neutre pour éliminer tout dépôt résiduel. Laisser sécher soigneusement avant de remettre les filtres en place.

Précautions et conseils

L'appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes :

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

• 2002/96/CE.

Sécurité générale

• Cet appareil a été créé pour un usage familial, de type non professionnel.
• Cet appareil qui sert à conserver et à conserver des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
• Ne touchez pas aux parties refroidissantes : vous pourriez vous brûler ou vous blesser.
• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez pas sur le cable.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur (appareil éteint) pour éliminer tout contact électrique.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil.
• Ne pas utiliser, à l'intérieur des compartments de conservation pour aliments congelés, d'ustensiles pointus et coupants ou d'appareils électriques d'un type autre que celui recommandé par le fabricant.
• Ne pas porter à la bouche des glaçons à peine sortis du congélateur.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieux appareil.

Économies et respect de l'environnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.
• Pour introduire ou sortir les aliments, n'ouvre les portes de l'appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d'énergie.
• Ne chargez pas trop votre appareil : pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.
• N'introduisez pas d'aliments chauds : ces derniers font monter la température intérieure, ce qui oblige le compresseur à travailler beaucoup plus et à gaspiller un tas d'électricité.
• Dégivrez l'appareil dès que de la glace se dépose (voir Entretien) ; une couche de glace trop épaissie génère considérablement la cession de froid aux aliments et augmente la consommation d'électricité.
• Gardez toujours les joints propres et en bon état pour qu'ils adhérent bien aux portes et ne laissent pas le froid s'échapper (voir Entretien).

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante.

L'éclairage intérieur ne s'allume pas.

• La fiche n'est pas branchée dans la prise de courant ou pas assez enfoncée pour qu'il y ait contact ou bien il y a une coupure de courant.

Le réfrigérateur et le congélateur refroidissent peu.

• Les portes ne ferment pas bien ou les joints sont abîmés.
• Ouverture trop large des portes.
• La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte.
• Le réfrigerateur et le congélateur sont excessivement replis.
• La température ambiante de travail du produit est inférieure à 14°C.

Le ventilateur PURE WIND plus ne tourne pas.

• Le système PURE WIND PLUS ne se met en marche automatiquement que quand il est nécessaire afin de rétablir les conditions optimales dans le compartiment réfrigérateur.

Le moteur est branché en permanence.

• La porte n'est pas bien fermée ou trop souvent ouverte.
• La température à l'extérieur est très élevée. L'épaisseur du givre dépasse 2-3 mm (voir Entretien).

L'appareil n'a pas été installé bien à plat (voir Installation). - L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit. - Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l'arrêt : il ne s'agit pas d'un défaut, c'est tout à fait normal.

La température est élevée à certains endroits de l'extérieur du réfrigérateur.

• Les températures élevées sont nécessaires pour éviter la formation d'eau condensée dans des zones particulières du produit.

Formation de givre ou de gouttelettes d'eau sur la paroi

Arrière du compartiment réfrigérateur.

• Il s'agit du fonctionnement normal du produit.

Il y a de l'eau dans le fond du réfrigérateur.

• Le trou d'évacuation de l'eau est bouché (voir Entretien).
