HYDROMOTRIX CF 32 KW - Chaudière à condensation FRISQUET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière à condensation murale
Marque	FRISQUET
Modèle	HYDROMOTRIX CF 32 KW
Puissance nominale	32 kW
Dimensions (H × L × P)	810 × 440 × 705 mm
Poids en charge	102 kg
Alimentation électrique	230 V / 50 Hz
Catégorie gaz	II 2E+3P (gaz naturel / propane)
Débit calorifique	36,05 kW
Débit gaz (G20)	3,812 m³/h
Débit gaz (G25)	4,052 m³/h
Débit gaz (G31 propane)	2,798 kg/h
Débit sanitaire (Δt 30 K)	15 l/min
Pression maximale ECS	10 bar
Température maximale chauffage	85 °C
Capacité vase d'expansion	12 L
Pression maximale chauffage	3 bar
Diamètre conduit fumée	139 mm
Fonctions principales	Chauffage central, production d'eau chaude sanitaire, modulation électronique, régulation climatique (option RIF 5000), pilotage radio (option)
Sécurité	Contrôle de flamme par ionisation, sécurité DAT (dispositif anti-refoulement), protection antigel, soupape de sécurité
Entretien et nettoyage	Purge régulière de l'installation, nettoyage du système par un professionnel, vérification des conduits de fumée
Pièces détachées et réparabilité	Pièces disponibles via réseau FRISQUET : circulateur, bloc gaz, capteur de pression, vanne de régulation, kit radio, kit transformation gaz
Informations générales	Installation selon normes DTU 61.1, NFC 15.100. Garantie : voir carte de garantie fournie

FOIRE AUX QUESTIONS - HYDROMOTRIX CF 32 KW FRISQUET

Quelle est la puissance de la chaudière HYDROMOTRIX CF 32 KW ?

La puissance nominale est de 32 kW, adaptée au chauffage et à la production d'eau chaude sanitaire.

Quels types de gaz peut accepter cette chaudière ?

Elle accepte le gaz naturel (G20/G25) et le propane (G31). Un kit de transformation est disponible pour passer d'un gaz à l'autre.

Comment purger l'air du circuit de chauffage ?

Utilisez le purgeur automatique situé sur la chaudière (desserrer le bouchon P de 2 tours) et purgez les radiateurs individuellement. Le purgeur manuel M permet d'accélérer le dégazage.

Que faire si le voyant rouge de sécurité s'allume ?

Cela peut indiquer une mise en sécurité due à une purge gaz insuffisante. Appuyez 2 secondes sur le bouton de réinitialisation pour relancer le cycle d'allumage. Si le problème persiste, vérifiez le raccordement Phase/Neutre.

Comment régler la température de l'eau chaude sanitaire ?

Le RTA (régulateur de température) est préréglé entre 45 et 50 °C. Pour le modifier, mettez la chaudière en position 'max', laissez couler l'eau chaude jusqu'à l'allumage du brûleur, puis ajustez avec une clé plate de 13 en tournant très légèrement (1/10 de tour toutes les 20 secondes).

Quelle pression d'eau doit afficher la chaudière ?

La pression doit être telle que seul le voyant vert soit allumé (généralement entre 1 et 2 bar). Remplissez le circuit en ouvrant les vannes F et E, puis fermez-les une fois la pression correcte.

Comment passer du mode installation au mode marche normale ?

Retirez la trappe T sur le tableau de bord et basculez le switch 6 vers la gauche. Cela active le fonctionnement normal de la chaudière.

Peut-on utiliser un thermostat d'ambiance avec cette chaudière ?

Oui, la chaudière est compatible avec un satellite radio (option kit radio) ou une régulation climatique RIF 5000. Pour le satellite, basculez le switch 5 à droite.

Que faire en cas de coup de bélier dans l'installation ?

Les coups de bélier sont souvent dus à des robinets sanitaires à fermeture rapide. Solutions : installer un réducteur de pression réglable à membrane ou un anti-bélier à membrane.

Où trouver les pièces détachées pour cette chaudière ?

Les pièces détachées (circulateur, bloc gaz, capteur, vanne, kit radio, kit transformation) sont disponibles auprès des grossistes agréés FRISQUET. Consultez la nomenclature en page 11 de la notice.

MODE D'EMPLOI HYDROMOTRIX CF 32 KW FRISQUET

Contrôle de flamme par ionisation

1 - Éléments dimensionnels 4 2 - Mise en place de la barre d'accrochage a) Fixer la barre d'accrochage 4 3 - Accrochage de la chaudière a) Démonter la façade 5 b) Accrocher la chaudière.5 4 - Démontage de la plaque de transport 5 5 - Raccordement des fumées 5 6 - Raccordement des accessoires hydrauliques et gaz 6 7 - Raccordement du circuit électrique 6

Mise en service

1 - Avant de mettre en eau. 2 - Remplissage. 3 - Vérifier les étanchéités gaz et eau. 4 - Annuler le mode "installation" et passer en mode "marche normale". 5 - Le satellite radio. 6 - Configuration avec un gallon externe. 7 - Eau chaude sanitaire.

SCHEMA Electrique

1 - Schema de cablage general 8 CHARACTERISTIQUES TECHNIQUES 9 CHANGEMENT DE GAZ 9 QUELQUES CONSEILS 9 PROTECTION CONTRE LE GEL 9 OPTIONS 10 NOMENCLATURE 11 ANOMALIE : AIDE AU DIAGNOSTIC 12

Sortie du conduit de fumée

Le conduit de fumée doit dépasser le faîtage du toit de 0,40 m minimum.

Si une construction ou un obstacle est à moins de 8 m, il doit alors dépasser celui-ci d'au moins 0,40 m.

Amenée d'air frais à travers une paroi extérieure

Le local contenant une chaudière à gaz à tirage naturel doit être pourvu d'une alimentation en air directe, de section libre minimum :

• 50 cm² pour une puissance de 25 kW
• 70 cm² pour une puissance comprise entre 25 kW et 35 kW
• 100 cm² pour une puissance comprise entre 35 kW et 50 kW

Attention, il faut déduire la surface de la grille pour que la section libre soit suffisante.

Base du conduit

Elle doit être munie d'un "Té de raccordement" avec réceptacle visible ou d'un "Té de purge" s'il y a un risque de condensation (conduit extérieur).

Environnement

Ne pas placer un appareil de cuisson sous ou à proximité immédiate de la chaudière.

La chaudière doit être installée suivant les règles en vigueur :

• Arrêté du 2 août 1977 et arrêtés modificatifs - Norme P45-204 (DTU 61.1)
• NFC 15.100 Installations électriques basse tension
• DTU 24.1 Raccordement des fumées
• NFC 73.600 Installations électriques mise à la terre
• Recommandations ATG B84

Par application de l'article 25 de l'arrêté du 2 août 1977 modifié et de l'article 1 de l'arrêté modificatif du 5 février 1999 l'installateur est tenu d'établier des certificates de conformité approuvés par les ministres charges de la construction et de la sécurité du gaz :

• de modèles distincts (modèles 1, 2 ou 3) après réalisation d'une installation gaz neuve.
• de « modèle 4 » après remplacement d'une chaudière par une nouvelle dans l'axe et l'emprise de l'appareil antérieur.

Attention, vérifier avant l'installation de l'appareil les dispositions relatives aux conditions d'installation et puissances maximales autorisées.

Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public.

Prescriptions générales pour tous les appareils :

• Articles GZ - Installations aux gaz combustibles et hydrocarbures. Ensuite suivant l'usage :
• Articles GH - Chauffage, ventilation, réfrigération, conditionnement d'air, production de vapeur et d'eau chaude sanitaire.
• Articles GC
• Installations des appareils de cuisson destinés à la restauration.

Prescriptions particulières pour chaque type d'établissements recevant du public (hôpitaux, magasins...)

Boue

Il est indispensable d'effectuer un rinçage et un nettoyage de l'installation avant la mise en service de la chaudière sur tout si l'installation est ancienne.

Chauffage par le sol

Toute installation de plancher chauffant doit être protégée par un additif contre la corrosion, la formation de dépôts et la contamination bactérienne.

Tartre

Si la chaudière est installée dans une région où l'eau est "dure" ou "très dure", protéger le circuit sanitaire des chaudières mixtes des effets néfastes du calcaire : Polyphosphates ou Résines + sel.

Rappel:

-Eau douce

Moins de 12°F

-Eau dure

de à 24°F

-Eau très dure

Plus de 25°F

• 1^ F = 10 grammes de calcaire par m³ d'eau
• 24^ = 240 grammes de calcaire par ^3 d'eau

1 - Éléments dimensionnels

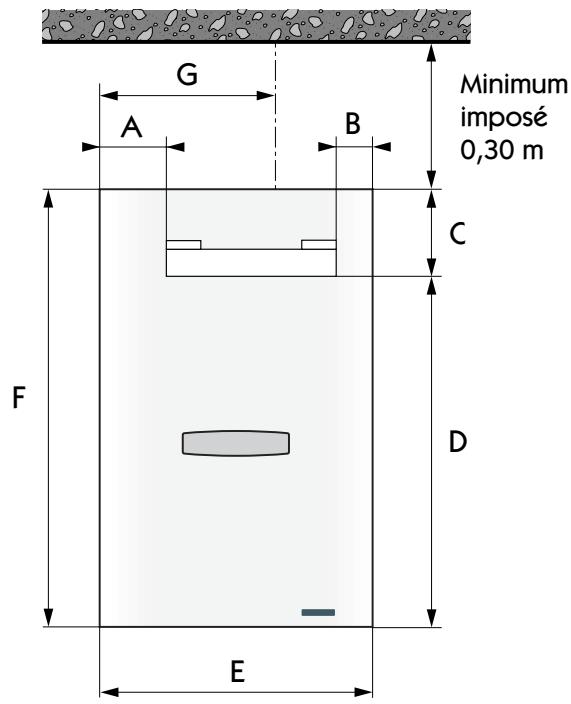

VUE DE FACE

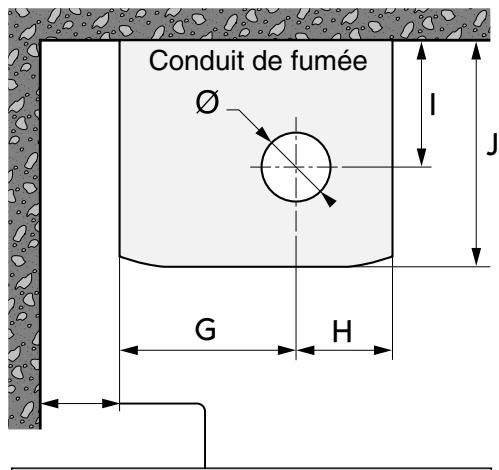

VUE DE DESSUS Pour faciliter l'entretien, si possible laisser un dégagement de 20 cm sur le côté gauche de la chaudière.

Respecter le diamètre du conduit de fumée en fonction de la puissance de la chaudière.

Modèles		A	B	C	D	E	F	G	H	I	J	Ø	Poids en charge kg
HYDROMOTRIX	23 KW	80	10	105	685	495	790	320	175	235	410	125	82
HYDROMOTRIX	32 KW	115	30	105	705	550	810	350	200	250	440	139	102
HYDROMOTRIX	45 KW	60	60	175	690	710	865	360	350	250	490	180	140

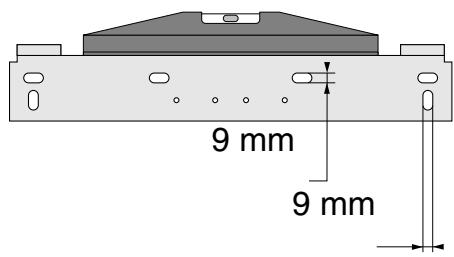

Fixer la barre d'accrochage

• Déterminer sa position en fonction de l'emplacement final de la chaudière et de ses dimensions.
• Vérifier sa mise à niveau et la sceller avec des fixations de Ø 8 mm. Leur nature et leur nombre dépendent :
• du matériel du support
• du poids de la chaudière en charge

3 - Accrochage de la chaudière

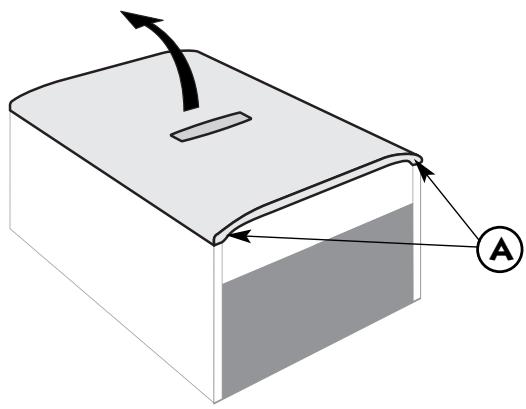

Démonter la façade, pour visualiser la mise en place de la chaudière sur la barre d'accrochage.

• Coucher la chaudière.
• Desserer les 2 vis de quelques tours.
• Soulever la façade et la sortir en la poussant.

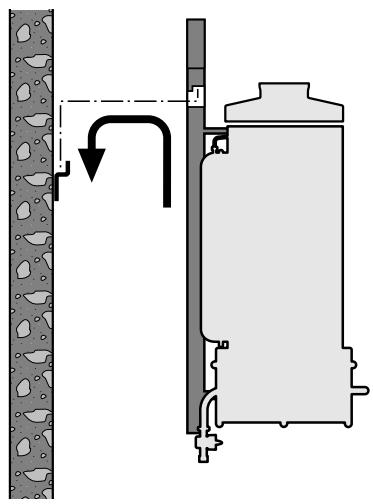

B) Accrocher la chaudière

• Engager la traverse supérieure du chassis dans les deux lèvres de la barre d'accrochage.

4 - Démontage de la plaque de transport

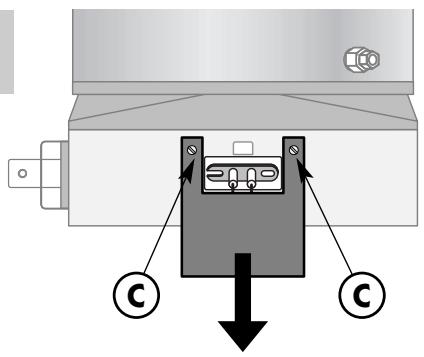

Fixée sur la chambre de combustion, la plaque de transport doit être obligatoirement retirée.

• Desserer les 2 vis .
• Tirer la plaque vers le bas et desserrer.

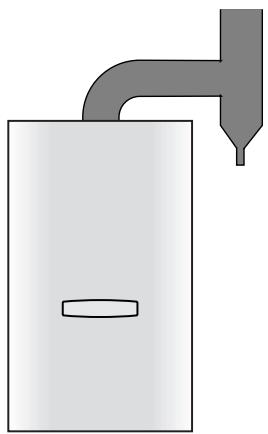

5 - Raccordement des fumées

• Prévoir un "Té de raccordement ou Té de purge" (sauf dérogation).
• Respecter le diamètre du conduit de fumée en fonction de la puissance de la chaudière.

Attention, le dispositif de sécurité DAT ne doit en aucun cas être mis hors service. La mise en sécurité intempestive du DAT nécessite impérativement une vérification spécifique du conduit d'évacuation des produits de combustion.

6 - Raccordement des accessoires hydrauliques et gaz

Tous les accessoires (voir schéma ci-dessous) se trouvent dans le carton de la chaudière.

Il est impératif de monter le dispositif de replissage (le disconnecteur + le tube) avant de raccorder la chaudière à l'installation.

Pour les modèles « Chauffage seul », monter le bouchon 8/13 livre avec la chaudière dans le sachet d'accessoires, sur le raccord de la vanne à la place du disconnecteur.

Attention, le diamètre de canalisation gaz doit être calculé spécifiquement en fonction des caractéristiques et des pertes de charge de l'installation.

Lorsque la chaudière est posée à un niveau inférieur à celui des radiateurs, il y a lieu de prévoir un clapet antithermosiphon au départ de la chaudière. Il empêchera la circulation naturelle du fluide par différence de densité.

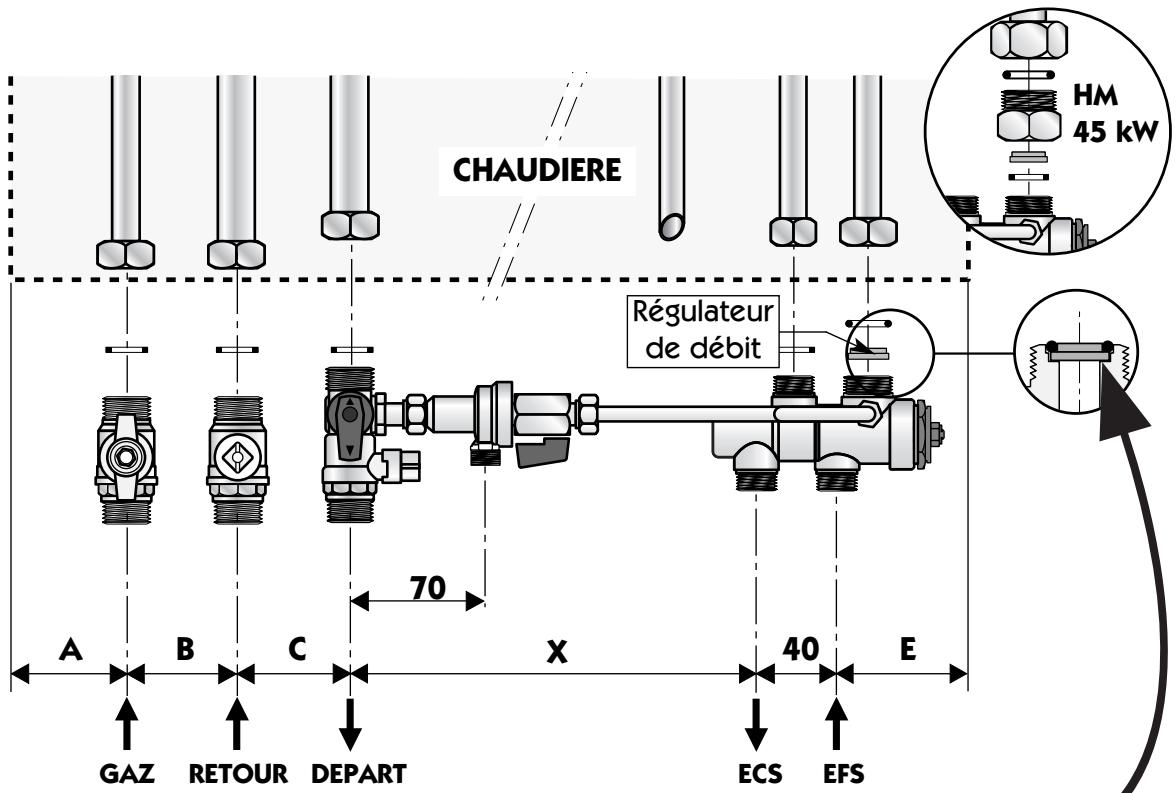

Accessoires fournis

Vanne Départ - Vanne Retour - Robinet Gaz - RTA - Régulateur de débit - Déconnecteur + Robinet de replissage - Tube de replissage sauf pour modèles chauffage seul

Monter impérativement le régulateur de débit dans le logement prévu dans le RTA

Modèles		A	B	C	X	E	Départ Retour	Gaz	Sanitaire
HYDROMOTRIX	23 kW	50	60	60	225	60	M 20x27-3/4”	M 20x27-3/4”	M 15x21-1/2”
HYDROMOTRIX	32 kW	55	65	70	260	60	M 26x34-1”	M 20x27-3/4”	M 15x21-1/2”
HYDROMOTRIX	45 kW	55	60	60	345	150	M 26x34-1”	M 20x27-3/4”	M 15x21-1/2

Propane : Ne pas mettre de robinet d'arrêt gaz, raccorder la chaudière directement au détendeur de sécurité 37 mbar.

7 - Raccordement du circuit électrique

La chaudière doit être raccordée à une prise murale.

La chaudière est livrée dans une situation "installation". Elle ne pourra pas fonctionner tant que le circuit de chauffage ne sera pas plein et sous pression.

1 - Avant de mettre en eau

• vérifier à l'aide d'un tournevis et après avoir enlevé le bouchon, la libre rotation du circulateur.

2 - Remplissage

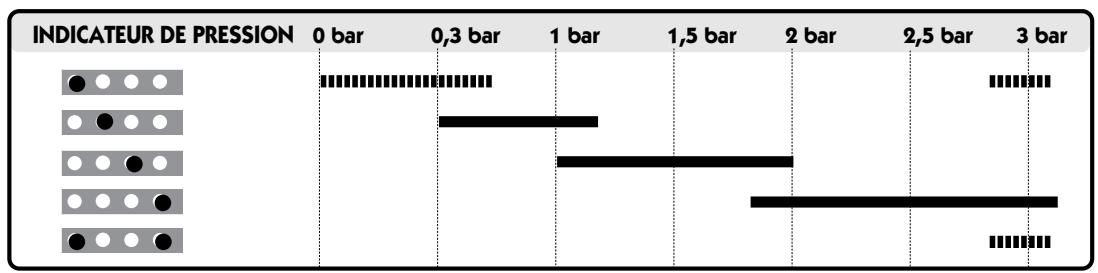

Pour dire la valeur de la pression durant le remplissage, la prise de la chaudière doit être branchée et l'interrupteur basculé "sous-tension".

• Le voyant rouge est allumé.

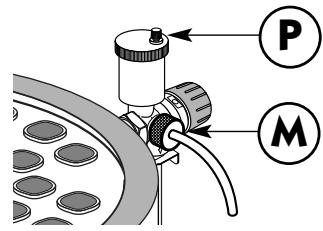

• Desserrer le bouchon P du purgeur automatique de 2 tours. Un purgeur manuel M situé sur le corps de la soupape permet d'accélérer le dégazage.

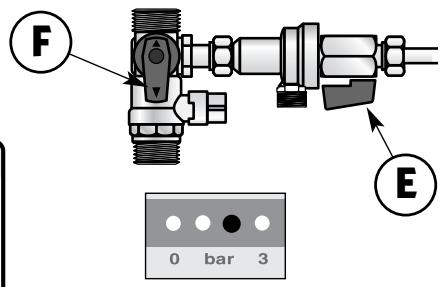

• Ouvrir les deux vannes F et E situées sous la chaudière de part et d'autre du disconnecteur. La pression monte et l'indicateur évolue jusqu'à ce que seul le voyant vert soit allumé.
• Fermer les vannes.
• Purger l'installation.
• Procéder à un appoint d'eau et une nouvelle purge si nécessaire.
• Rétablir la pression : voyant vert seul allumé.

4 - Annuler le mode "installation" et passer en mode "marche normale

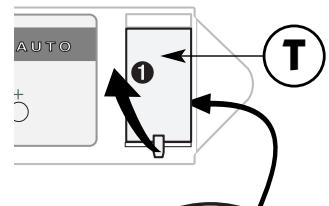

• Sur le tableau de bord, enlever la trappe (T). À l'aide du doigt destiné à cet usage, basculer le switch 6 vers la gauche.

5 - Le satellite radio

-si la chaudière est pilotée par notre satellite radio : basculer le switch 5 à droite

6 - Configuration avec un gallon externe

• Basculer le switch 1 vers la droite (voir Schéma ci-dessous).

Standard	Choix configuration
1 □	Ballon externe	□ non oui
2 □	RIF 5000
3 □
4 □
5 □	Satellite radio oui	□ non
6 □	Mode installation* marche normale * Annule toutes les fonctions de la chaudière sauf la lecture de pression.Durant l'installation de la chaudière et les vérifications d'étanchéité des circuits (eau et gaz), il doit être en "mode installation". Ensuite, basculer (à gauche) pourmettre la chaudière en marche normale.

Avertissement:

Lors d'une première tentative d'allumage, le voyant rouge de mise en sécurité peut s'allumer à cause d'une purge gaz insuffisante.

Relancer le cycle d'allumage plusieurs fois si nécessaire, en appuyant 2 secondes sur le bouton. Si le brûleur s'éteint quelques secondes après son allumage, voir si le raccordement Phase/Neutre est bien respecté (page 6).

En sélectionnant, la chaudière est en mode de conduite manuelle.

• On peut CHOISIR la température de départ en appuyant sur + ou - et procéder à la vérification du bon fonctionnement de l'installation de chauffage.
• Adapter éventuellement la vitesse du circulateur par le bouton intégré à son boîtier (Privilégier les vitesses les plus basses).

À ce stade, si la chaudière est pilotée par une régulation RIF 5000, régulation d'ambiance à fils ou kit radio, mettre sur "AUTO", puis se reporter à la notice spécifique.

7 - Eau chaude sanitaire

Le RTA est préréglé pour une température de sortie maximale comprise entre 45 et 50°C, point idéal de fonctionnement pour le meilleur rapport confort d'utilisation et économique d'énergie.

Avant de modifier son réglage, vérifier la présence du régulateur de début sinon :

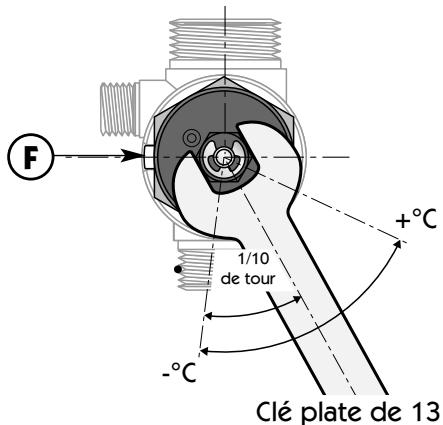

a) Mettre la chaudière en position "max". b) Laisser couler l'eau chaude jusqu'à l'allumage du brûleur. c) Avec une clé plate de 13, modifier le réglage :

• Sens horaire, diminue la température.
• Sens inverse, augmente la température.

Ce réglage est très sensible, agir par petite rotation (1/10 de tour) toutes les 20 secondes.

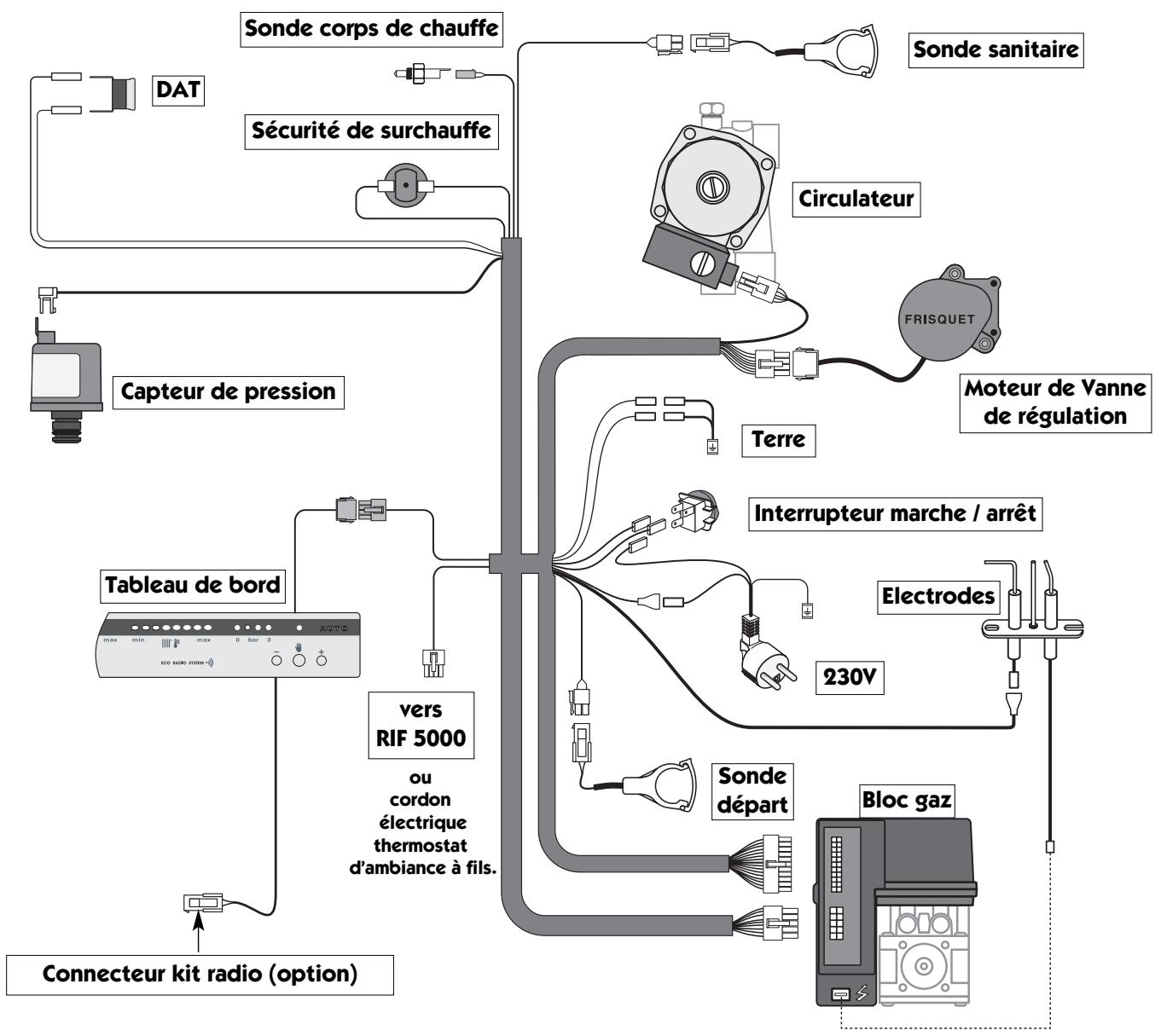

1 - Schéma de câblage général

Type		HYDROMOTRIX 23	HYDROMOTRIX 32	HYDROMOTRIX 45
		B11BS	B11BS	B11BS
Modèle		Murale	Murale	Murale
Puisance	kW	23	32	45
Catégorie		II 2E+3P	II 2E+3P	II 2E+3P
Débit calorifique	kW	26,08	36,05	50,67
Débit gaz Lacq G20 (20 mbar)	m3/h	2,756	3,812	5,358
Débit gaz Groningue G25 (25 mbar)	m3/h	2,929	4,052	5,695
Débit gaz Propane G31 (37 mbar)	kg/h	2,020	2,798	3,933
Débit sanitaire Δt 30K	l/min	11	15	19
Pression maxi ECS	bar	10	10	10
Température maxi chauffage	°C	85	85	85
Alimentation électricque	V	230	230	230
Capacité Vase	I	10	12	16
* Installation	I	120	150	200
Pression maxi chauffage	bar	3	3	3

• Ces chiffres ne sont pas théoriques mais correspondent à la réalité constatée sur les installations.

Changement de gaz

Les chaudières FRISQUET sont transformables de Gaz Naturel en Propane et de Propane en Gaz Naturel. Une notice spécifique décrivant cette opération est fournie avec le Kit de transformation. Cette opération est simplifiée par l'absence de veilleuse et doit être réalisée par un professionnel. Vous trouvez toutes les indications nécessaires dans les pochettes de transformations gaz disponibles chez votre grossiste habituel.

Attention, vérifier que les indications concernant l'état de réglage mentionnées sur la plaque signalétique ou complémentaire doivent être compatibles avec les conditions d'alimentation locales. Pour les transformations de gaz naturel en propane, le robinet gaz GN doit être supprimé. Raccorder la chaudière directement au détendeur de sécurité 37mbar à l'aide du raccord à braser fourni.

Quelques conseils

• Bruits d'air : Purger la chaudière et les radiateurs.
• Bruits d'eau : Régler la vitesse du circulateur.
• Coup de bélier : Il est fréquent que les robinets sanitaires à fermeture rapide engendrent des coups de bélier. Ceux-ci peuvent évènementuellement se répercuter dans la chaudière. Le coup de bélier est généralement lié à une alimentation d'eau d'un diamètre trop faible et une pression trop forte qui entraînant des vitesses élevées génératrices du coup de bélier.

Solutions : - Poser un réducteur de pression réglable à membrane

• Poser un anti bélier à membrane.
• Expansion dans le circuit sanitaire : Afin d’éviter toute élévation trop importante de la pression liée à l’ ’alimentation eau froide de la chaudière intègre un clapet antiretour ou un réducteur de pression. L’écoulement du groupe ou de la soupape doit être raccordé à une mise à l’air libre. Un vase d’expansion « spécial sanitaire » de faible capacité (0,5 l) peut compléter ce dispositif limitant ainsi l’écoulement d’eau.
• Mitigeurs thermostatiques : Pour éviter tout dysfonctionnement de la distribution d'eau chaude ainsi que des entartrages prématurés, il est indispensable d'équiper les mitigeurs de clapets antiretour sur l'eau froide et l'eau chaude.
• Marche en thermosiphon : Lorsque la chaudière est posée à un niveau inférieur à celui des radiateurs, il y a lieu de prévoir un clapet antithermosiphon au départ de la chaudière. Il empêchera la circulation naturelle du fluide par différence de densité.

Protection CONTRE le GEL

• Vidanger totalement l'installation de chauffage ou la protégger par un antigel chauffage.
• Vidanger totalement l'échangeur sanitaire en ouvrant un robinet d'eau chaude et d'eau froide en point bas, et en dévisant le raccord (E) (voir nomenclature page 11).

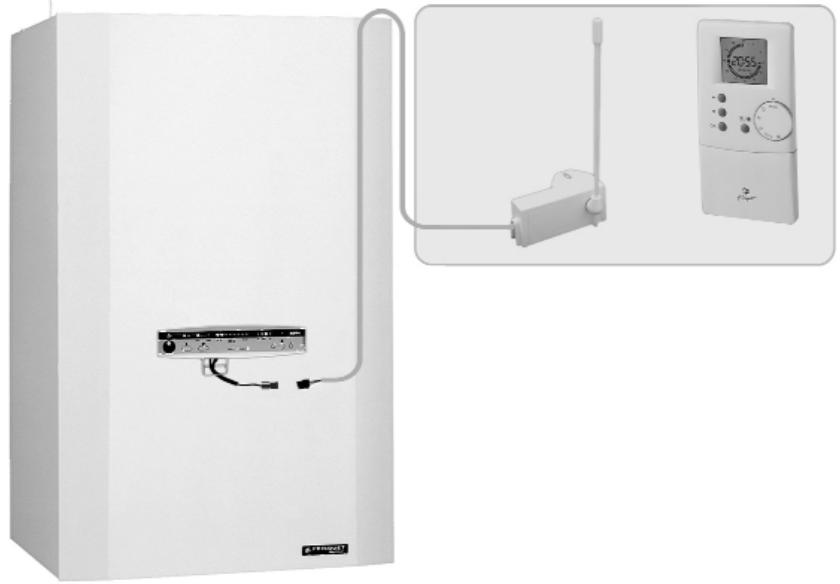

Kit radio. (ref F3AA40997)

De manière à optimiser la régulation du chauffage tant au niveau confort qu'au niveau économique d'énergie, nous vous préconisons d'équiper cette chaudière du kit radio.

La chaudière est complètement prééquipée pour le recevoir.

L'utilisateur bénéficiera ainsi de tous les avantages d'une régulation d'ambiance proportionnelle spécialement étudiée et configurée pour cette chaudière ECO RADIO SYSTEM.

Ce kit comprend un satellite radio programmable et un récepteur radio à raccorder sur le connecteur spécifique de la chaudière.

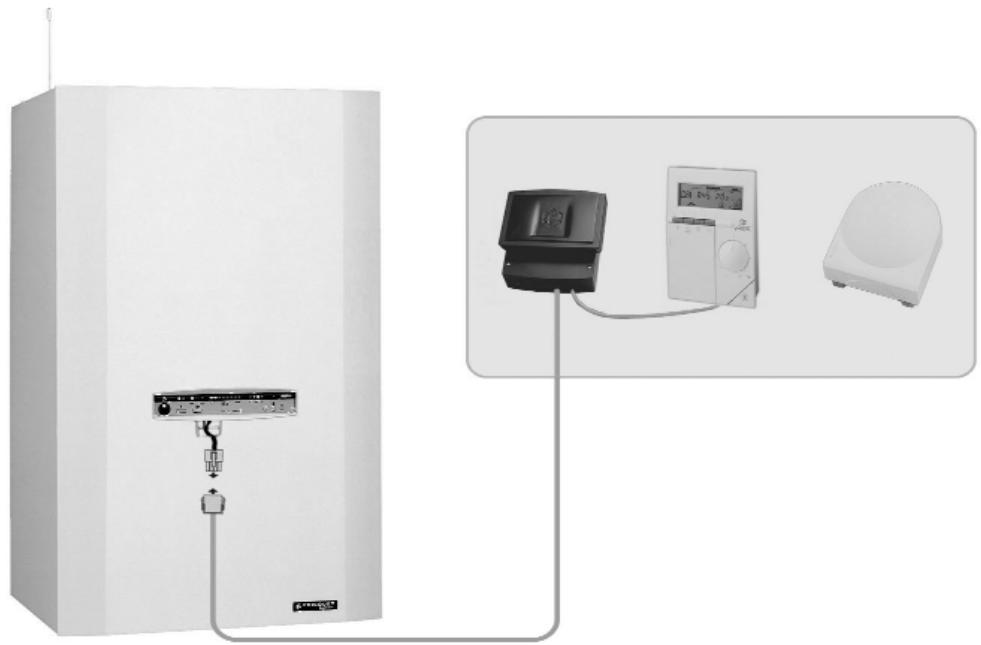

Rif 5000. (ref F3AA40448)

Dans le cas d'une installation de chauffage à forte inertie de fonctionnement (tel que le réseau radiateur fonte ou plancher chauffant) nous vous préconisons d'équiper votre chaudière de la régulation climatique Rif 5000. Cette régulation comprend un boîtier de régulation, une interface et une sonde externe.

• HYDROMOTRIX 23 kW
• 32 kW

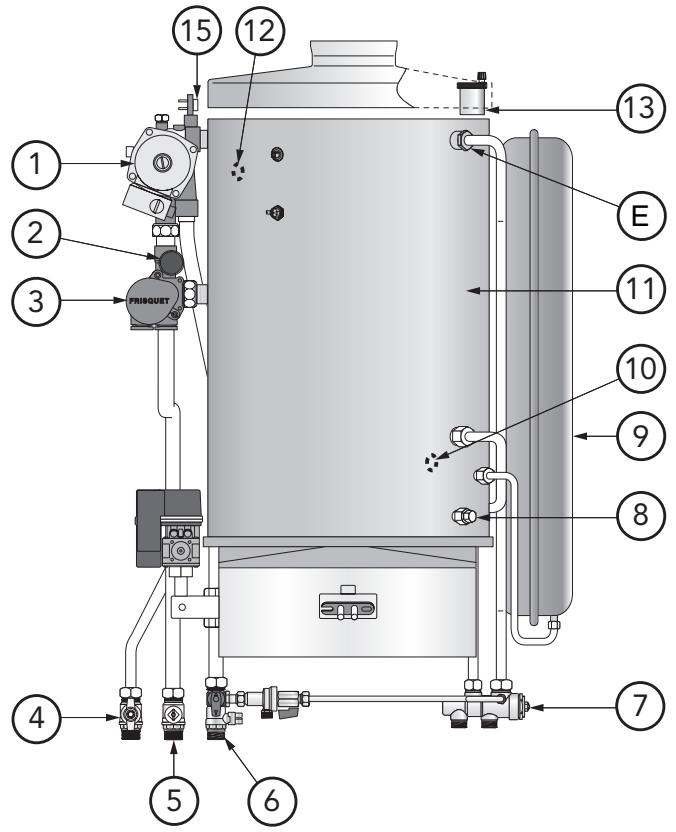

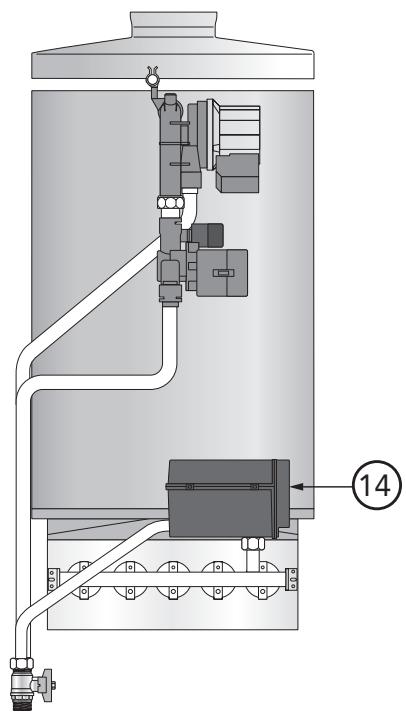

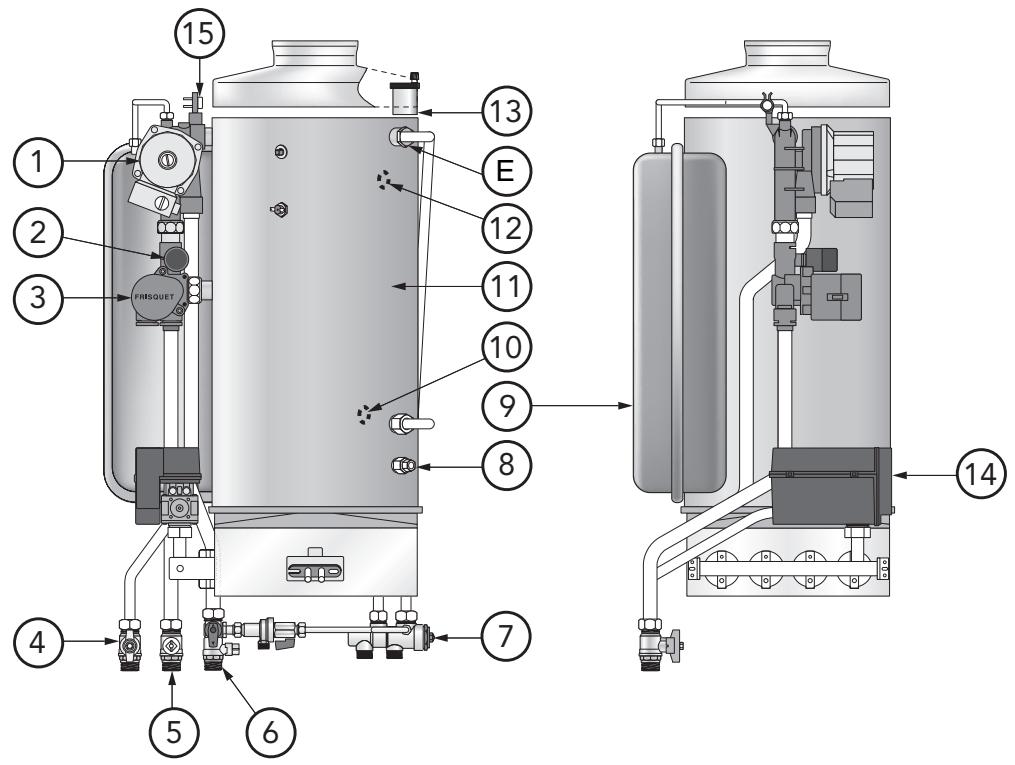

1 - Circulateur 2 - Capteur de pression 3 - Moteur de vanne de régulation 4 - Robinet gaz 5 - Vanne d'isolement retard chauffage 6 - Vanne d'isolement département chauffage 7 - RTA

8 - Vidange chauffage 9 - Vase d'expansion 10* - Raccord Retour deuxième circuit

(en option sur HYDROMOTRIX mixte 23kW/32kW)

11 - Corps de chauffe 12* - Raccord Départ deuxième circuit

(en option sur HYDROMOTRIX mixte 23 kW/32 kW)

13 - Purgeur automatique + manuel 14 - Module/ Bloc gaz

14 - Module/ Bloc gaz 15-DAT

• placé à l'arrière du corps de chauffe

- HYDROMOTRIX 45 kW

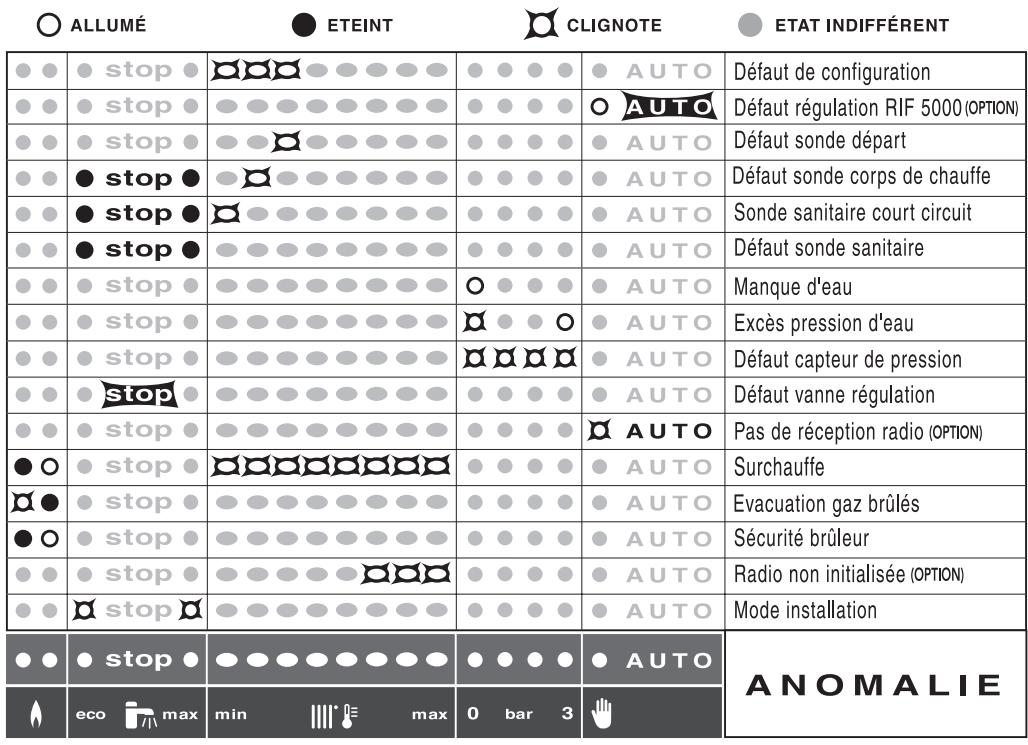

Garantie

• Voir carte de garantie livrée avec l'appareil.

FRISQUET S. A.

20, rue Branly ZI Beauval

77109 MEAUX Cedex

Tel: [phone]

Fax: [phone]
