Type de produit	Alimentation ATX
Certification d'efficacité	80 PLUS Platinum
Puissance nominale	850 Watts
Tension d'entrée	100-240V AC
Dimensions approximatives	150 mm x 160 mm x 86 mm
Poids	3.5 kg
Connecteurs principaux	1 x 24-pin, 2 x 4+4-pin CPU, 6 x PCI-E 6+2-pin
Ventilateur	Ventilateur de 135 mm, silencieux
Protection	OVP, OCP, SCP, UVP, OTP
Compatibilités	Compatible avec les systèmes ATX et les cartes mères modernes
Fonctions principales	Modularité complète, gestion de câbles, haute efficacité énergétique
Entretien et nettoyage	Nettoyer régulièrement le ventilateur et les grilles d'aération
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, service après-vente recommandé
Garantie	5 ans

FOIRE AUX QUESTIONS - PLATIMAX EPM850EWT 80PLUS PLATINUM ENERMAX

Qu'est-ce que la certification 80PLUS Platinum ?

La certification 80PLUS Platinum signifie que l'alimentation est capable d'atteindre un rendement d'au moins 90 % à 20 % et 100 % de charge, et 89 % à 50 % de charge, ce qui permet de réduire la consommation d'énergie et d'améliorer l'efficacité.

Comment puis-je savoir si mon ENERMAX PLATIMAX EPM850EWT fonctionne correctement ?

Vérifiez si les ventilateurs fonctionnent, si les voyants LED sont allumés (si disponibles) et si votre système démarre sans problèmes. Si vous rencontrez des problèmes d'alimentation, testez-le avec un autre système.

Quelle est la puissance maximale que je peux tirer de l'ENERMAX PLATIMAX EPM850EWT ?

L'ENERMAX PLATIMAX EPM850EWT a une puissance maximale de 850 watts, ce qui est suffisant pour la plupart des configurations de PC haut de gamme.

Quels types de câbles sont inclus avec l'ENERMAX PLATIMAX EPM850EWT ?

L'alimentation comprend des câbles modulaires, y compris des câbles pour les cartes mères, les GPU, et d'autres composants. Consultez le manuel pour voir la liste complète des câbles fournis.

Que faire si mon alimentation émet des bruits étranges ?

Des bruits peuvent provenir de ventilateurs ou d'autres composants. Assurez-vous que le ventilateur est propre et qu'aucun câblage ne gêne le fonctionnement. Si le bruit persiste, envisagez de contacter le support technique.

L'ENERMAX PLATIMAX EPM850EWT est-elle compatible avec mon boîtier ?

Vérifiez les dimensions de l'alimentation et assurez-vous qu'elle est compatible avec votre boîtier. La plupart des boîtiers ATX standard supporteront cette alimentation, mais il est toujours bon de vérifier.

Que faire si l'alimentation ne s'allume pas ?

Assurez-vous que l'alimentation est correctement branchée à la prise murale et à la carte mère. Vérifiez également le bouton d'alimentation à l'arrière de l'alimentation. Si le problème persiste, testez avec une autre prise ou un autre câble d'alimentation.

Y a-t-il une garantie pour l'ENERMAX PLATIMAX EPM850EWT ?

Oui, l'ENERMAX PLATIMAX EPM850EWT est généralement garantie pendant 5 ans. Consultez le manuel ou le site Web du fabricant pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI PLATIMAX EPM850EWT 80PLUS PLATINUM ENERMAX

Manuel d'utilisateur

Chers clients,

Merci d'avoir besoin l'alimentation ENERMAX! Veuillez dire avec attention ce manuel avant de proceder à l'installation de l'alimentation.

Nous souhaiterions attirer votre attention sur le fait qu'un ordinateur est fragile, qui demande de respecter certaines conditions pour fonctionner de façon optimale. Pour éviter tous problèmes et augmenter la durée de vie de votre système, nous vous suggérons de :

• Ne pas placer votre système après d'un radiateur ou de toutes autres sources de chaleur
• Ne pas placer votre système après d'une source magnétique
• Ne pas placer votre système dans une piece humide, et/ou salle, et/ou un environnement soumis à des vibrations
• Ne pas exposer votre système à la lumière directe du soleil
• Suffisamment refroidir votre système par l'ajout de ventilateurs supplémentaires si nécessaire
• Si vous utilisez une rallonge électrique, assurez-vous qu'elle puisse supporter le courant nécessaire au bon fonctionnement de tous les apparêils connectés. Sinon déportez le branchement des apparêls à force consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge maximale supportées par votre cable électrique, vous risquez de couper l'alimentation.
• Si vous souhaitez ajouter un onduleur à votre système, veuilles à désirir la capacité Watts/VA ajusté. Ex.

Modèle d'alimentation	Capacité minimale sugérée pour votre onduleur
EPM1500EGT	1700W / 2400VA
EPM1350EWT	1500W / 2100VA
EPM1200EWT	1400W / 2000VA

• Si vous souhaitez brancher plusieurs autres apparéils à votre ondueur, comme une imprimante ou un moniteur, veillez àCHOISIR une capacité en courant plus élevé.
• Assurez vous que les capacities de votre onduleur en watts et VA soient suffisante, sans quoi votre réserve d'énergie sera fortement réduite ou simplement nulle en cas de coupure de courant.

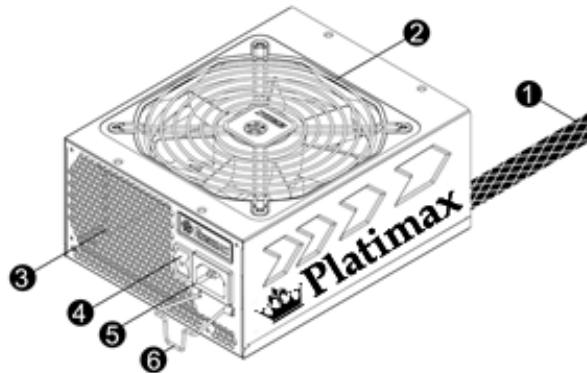

ELEMENTS PRATIQUES

① Câble de sortie: Veuillez vérifier les section "Câbles & Connecteurs".
② Ventilateur. #1
③ Ventilation en Nid d'abeille. #1
④ Bouton ON/OFF: (I=ON, O=OFF). #2
⑤ Connecteur AC. #2
⑥ CordGuard. #3

1 Pour assurer un refroidissement optimal de votre système, voirlez à ne pas obstruer les entrées et sorties d'air de l'alimentation.

Cette alimentation intègre la fonction HeatGuard. Lorsque le système est étéint, ou bien en mode veille ACPI S3/S4, le ventilateur de l'alimentation continuaera à dissiper la chaleur de votre système pendant 30 à 60 secondes, et prolonger la durée de vie du système.

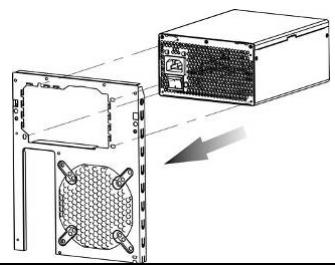

2 Lors de l'assemblage ou de la maintenance de votre système, veuilles débrancher le cable d'alimentation ou bien positionner le bouton sur OFF. Ainsi vous pourrez travailler en toute sécurité.

3 Le cable d'alimentation peut se décrocher très facilement. Le système ENERMAX CordGuard permet de fixer le cable d'alimentation sur l'alimentation, rendant la déconnexion quasi impossible.

① Mettre l'alimentation dans le boîtier, et vous assurer que le bouton est bien sur la position"O".

② Insérer simultanément les deux côts du système de fixation CordGuard dans

l'emplacement prévu à cet effet proche du connecteur

d'alimentation.

(3) Brancher le cable dans l'alimentation.

Refermer le système CordGuard pour bloquer le cable d'alimentation.

1. CordGuard est compatible avec le cable A.C. fourni avec l'alimentation ENERMAX fonction CordGuard. Les autres cables A.C. sont susceptibles d'être incompatibles.
2. Lorsque vous réalisiez des manipulations du système, veuillezPTRer le cable d'alimentation de la prise murale oumettre l'alimentation en position 'O'.

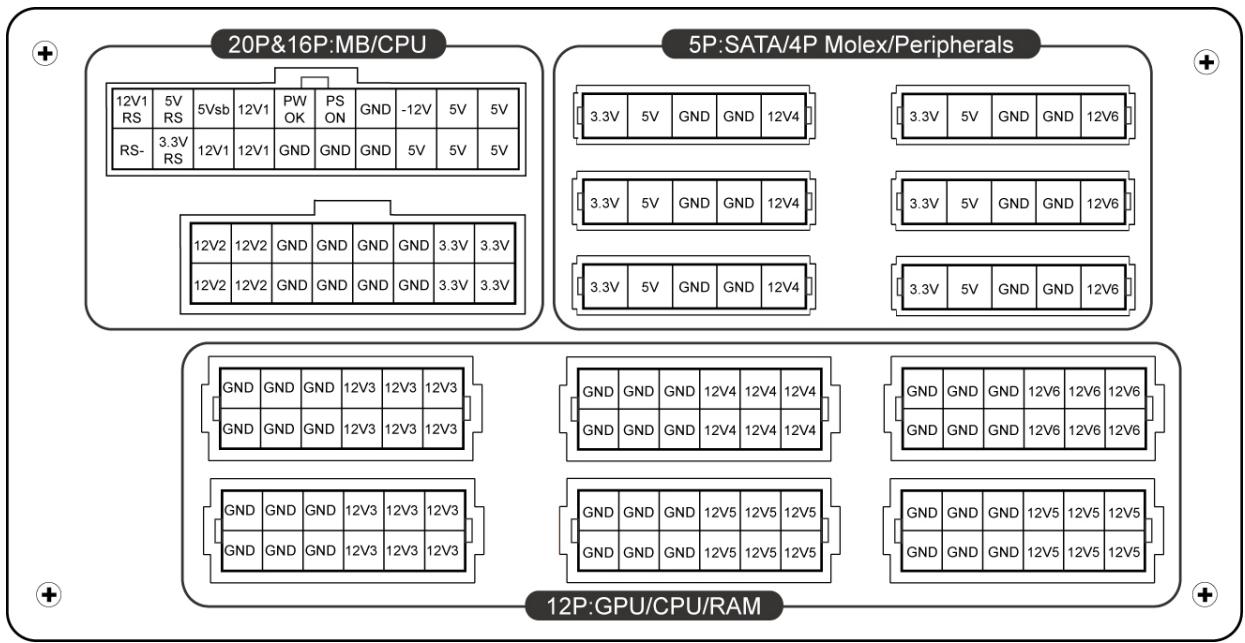

CABLES & CONNECTEURS

Tous les connecteurs sont étudiés pour éviter une mauvaise insertion. Si vous ne parvenez pas à insérer facilement un cable dans un connecteur, veuillez vérifier son sens d'insertion. Ne pas forcer ou modifier les connecteurs. Cela pourrait endommager votre système ou l'alimentation. La garantie sera annulée.

Veuillez suivre les instructions ci-dessous pour le branchement des cables modulaires.

若您 devez connecter les connecteurs de 16-broche et de 20-broche dans les sockets respectives afin d'activer les connecteur de 24-broche carte-mère et de 8-broche CPU.
Ce produit intègre la protection contre sur-courant sur les rails 12V multiple. Si vous laissez de nombreux péripériques consommment la puissance sur un seul rail 12V, il peut déclencher le protection contre sur-courant et étéindre le système. Veilliez distribuer les cable d'alimentation de certains péripériques ver d'autres rails 12V pour/partager la charge afin d'assurer le stabilité et le sécurité.

	24P Carte Mère Pour la nouvelle génération de cartes mères serveur et stations de travail ATX/EEB/CEB
	8P CPU +12V La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et certaines mono CPU.
	48P CPU +12V La configuration 4-pins supporte les systèmes mono CPU.
	6+2P (8P) PCI Express, en mode combiné La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
	6+2P (8P) PCI Express, en mode séparé / 6P PCI Express La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
	SATA #1 Pour les disques durs/ lecteurs optique SATA/SAS.
	4P Molex #2 Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques AGP.
	FDD Pour lecteur de disquette

1 Certains disaues dures SATA peuvent accepter une alimentation SATA ou 4P Molex. Utiliser l'un des deux connecteurs, et JAMAIS les deux en même temps.

2 Certains carts mères nécessitent ce connecteur pour partirager le current 12V de connecteur 24-pin Mainboard vers PCI-E. Si votre système est équipé de plusieurs cartes graphiques haut de gamme, veuillez branchez ce connecteur à l'emplacement prévu de la carte-mère et vérifie le manuel de celle-ci pour plus de détails

CABLES MODULAIRES FOURNIS

Utiliser uniquement les cables modulaires certifiés par ENERMAX et fournis avec l'alimentation. Les autres cables pourraient ne pas être compatibles et pourraient endommager votre alimentation, votre système, et annuler la garantie.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des connecteurs PCI-E 6P ou 8P.

EMC018-G: 8P & 4P +12V CPU/RAM power Câble modulaire pour les stations de travail et serveurs intégrant plus de 4 CPUs et 16 RAMs.

EMC019-G: 4 x SATA drives Câble modulaire pour lecteurs SATA/SAS comme les disques durs et lecteurs optiques.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Câble modulaire pour lecteur et autres périphériques IDE/SCSI/SAS, plus connecteur d'alimentation pour 1 FDD.

EMC021-G: 2 x SATA & 2 x 4P Molex Câble modulaire pour lecteur et autres périphériques SATA/SAS/IDE/SCSI.

EMC022:24P MB & 8P CPU

Les cables modulaires fournis sont différents suivants les modèles et les pays.
■ Nous proposons des cables optionnels. Pour les découvertir, visitez www.enermax.com

A l'intention des intégrateurs: Si votre configuration nécessite des cables modulaires spéciaux, veillez contacter votre représentant commercial Enermax.

BRANCHER / DEBRANCHER UN CABLE MODULAIRE

	Brancher un cable modulaire à l'alimentation Le connecteur 5P / 12P des cables modulaires porte une flèche: Proçédez ainsi pour connecter un cable: 1. Connecteur noir sur socket noir, et rouge avec rouge. 2. Les flèches blanches se rencontre. 3. Ainsi la connexion est possible.
	Débrancher un cable modulaire de l'alimentation Les connecteurs 5P / 12P des cables modulaires ont deux crochets de suture qui s'accrochant au socket de l'alimentation. Pour-retirer le cable, appuyez sur les deux crochets et tirer doucement.

DEMARRER VOTRE SYSTEME

Avant de démarrer votre système, veuillez vérifier les points suivants:

1. Le connecteur d'alimentation principal est correctement branché (24P).
2. Le connecteur CPU +12V (4P ou 8P), et/ou le connecteur 4P Molex (si nécessaire) sont correctement branchés.
3. Tous les autres connecteurs nécessaires sont correctement branchés.
4. Le cordon d'alimentation doit être connecté à la prise électrique murale et à l'alimentation.
5. Fermer le boitant de votre système.
6. Placer le bouton ON/OFF de l'alimentation sur la position 'ON' et votre système est prét à démarrer.

PROTECTION, PRECAUTION ET SECURITE

Cette alimentation intègre plusieurs protections. Dans des situations anormales, celle-ci s'arrête automatiquement pour éviter tout danger pour vous et votre PC. Ces situations sont la plupart du temps liées à un disfonctionnement d'un composant ou à une mauvaise manipulation. Dans ces circonstances, besoin de suivre les points suivants :

1. Placer le bouton I/O de l'alimentation sur la position 'O', puis déconnecter le cable d'alimentation de la prise murale électrique aisément accessible.
2. Vérifier la température de l'alimentation en la touchant. Si elle est juste chaude, cela peut être dû à un mauvais fonctionnement du ventilateur ou à la mauvaise position de votre PC.
3. Attendre quelques minutes que l'alimentation refroidisse.
4. Reconnecter le cordon d'alimentation au mur et à l'alimentation elle-même.
5. Placer le boutons I/O de l'alimentation sur la position 'I' et relancerer votre système.
6. Verifier si tous les ventilateursurs fonctionnent.
7. Contacter le service technique de chaque composant qui vous semble être la cause de ce problème.

Si vous avez des questions, merci de contacter ENERMAX ou l'un de ses agents a travers le monde.

Les informations containues dans ce document peuvent etre soumises a des modifications sans preavis.
