Type de produit	Scanner à défilement portable
Résolution maximale	600 x 600 dpi
Vitesse de numérisation	Jusqu'à 8 pages par minute (en noir et blanc)
Modes de numérisation	Couleur, niveaux de gris, noir et blanc
Formats de fichiers pris en charge	PDF, JPEG, TIFF, BMP
Connectivité	USB 2.0
Dimensions approximatives	300 x 105 x 60 mm
Poids	0,6 kg
Alimentation électrique	Alimentation par USB
Compatibilités	Windows, macOS
Fonctions principales	Numérisation recto verso, détection de documents, numérisation vers e-mail
Entretien et nettoyage	Nettoyage régulier des rouleaux et de la vitre de numérisation
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de réparation accessible
Sécurité	Protection contre les surcharges, conformité aux normes de sécurité électrique
Informations générales	Idéal pour les professionnels en déplacement, compact et léger

FOIRE AUX QUESTIONS - DS720D BROTHER

Comment installer le pilote de l'imprimante BROTHER DS720D ?

Pour installer le pilote, téléchargez le logiciel depuis le site officiel de Brother, puis ouvrez le fichier téléchargé et suivez les instructions à l'écran.

Que faire si l'imprimante ne se connecte pas à mon ordinateur ?

Vérifiez que le câble USB est correctement branché. Essayez un autre port USB. Redémarrez votre ordinateur et l'imprimante.

Comment résoudre les problèmes de qualité d'image lors de la numérisation ?

Assurez-vous que le document est propre et bien positionné. Vérifiez les paramètres de résolution de numérisation et ajustez-les si nécessaire.

L'imprimante ne s'allume pas, que faire ?

Vérifiez que l'imprimante est branchée sur une prise fonctionnelle. Essayez un autre cordon d'alimentation si possible.

Comment nettoyer le scanner pour de meilleures performances ?

Utilisez un chiffon doux et non pelucheux pour essuyer la vitre du scanner. Évitez les produits chimiques agressifs.

Que faire si le scanner semble bloqué ?

Débranchez l'imprimante et attendez quelques minutes avant de la rebrancher. Cela peut réinitialiser le système.

Comment changer le mode de numérisation ?

Accédez aux paramètres de numérisation sur le panneau de contrôle et sélectionnez le mode souhaité (par exemple, couleur, monochrome, etc.).

L'imprimante fait un bruit étrange, que dois-je faire ?

Vérifiez s'il y a des objets bloqués à l'intérieur de l'imprimante. Si le bruit persiste, contactez le service client de Brother.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site Web de Brother, recherchez votre modèle, et suivez les instructions pour télécharger et installer la mise à jour du firmware.

Où puis-je trouver des pièces de rechange pour le BROTHER DS720D ?

Les pièces de rechange peuvent être achetées sur le site officiel de Brother ou chez des revendeurs agréés.

MODE D'EMPLOI DS720D BROTHER

Guide de l'utilisateur

DS-620

DS-720D

Utilisation de la documentation

Nos you remercions d'avoir acheté un apparil Brother! La lecture de la documentation you aidera à tirer le meilleur parti de votre apparil.

Symboles et conventions utilisés dans la documentation

Les symboles et conventions suivants sont utilisés dans l'ensemble de la documentation.

IMPORTANT

IMPORTANT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels ou une perte de la fonctionnalité du produit.

REMARQUE

Les remarques vous indiquent comment réagir face à une situation qui se présente ou vous donnent des conseils sur la façon dont l'opération en cours se déroule avec d'autres fonctions.

Gras

Le texte en gras identifie les boutons de l'appareil ou s'affichant sur l'écran de l'ordinateur.

Italique

Le texte en italique met l'accent sur un point important ou vous renvoie à un thème lié.

REMARQUE

• Pour les utilisateurs du DSmobile 720D : sauf indication contraire, ce guide utilise des captures d'écran du DSmobile 620.
• Si vous utilisez une tablette sous Windows®, vous pouvez faire vos sélections en touchant l'écran ou en cliquant avec la souris.

Marques

Le logo Brother, Brother et DSmobile sont des marques déposées de Brother Industries, Ltd.

Apple, Macintosh et Mac OS sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

Windows et Windows Vista sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Nuance, le logo Nuance et PaperPort sont des marques commerciales ou des marques déposées de Nuance Communications, Inc. ou de ses filiales aux États-Unis et/ou dans d'autres pays.

Les noms commerciaux et les noms de produit de sociétés apparaissant sur les produits Brother, la documentation associée et n'importe qu'elle autre publication sont tous des marques commerciales ou des marques déposées de leurs sociétés respectives.

Table des matières

1 Informations generales 1

Présentation du scanner 1
Indications duvoyant 2

2 Installation du pilote du scanner et de logiciels de numérisation 3

Utilisateurs Windows 3
Utilisateurs Macintosh 5

3 Spécifications des documents 6

Documents acceptés 6
Documents non pris en charge 7
Documents recommendes pour la feuille de support 7

4 Préparation de la numérisation 9

Chargement d'un document 9

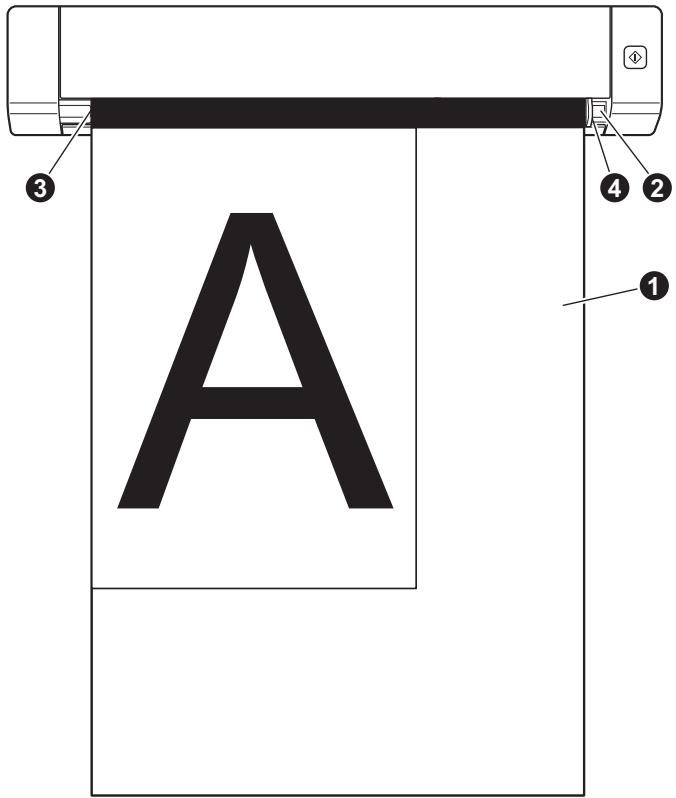

Chargement de la feuille de support 10
Conseils importants concernant la feuille de support 11

5 Applications et paramètres de numérisation 12

Choix de la vie publique de mathématique 12

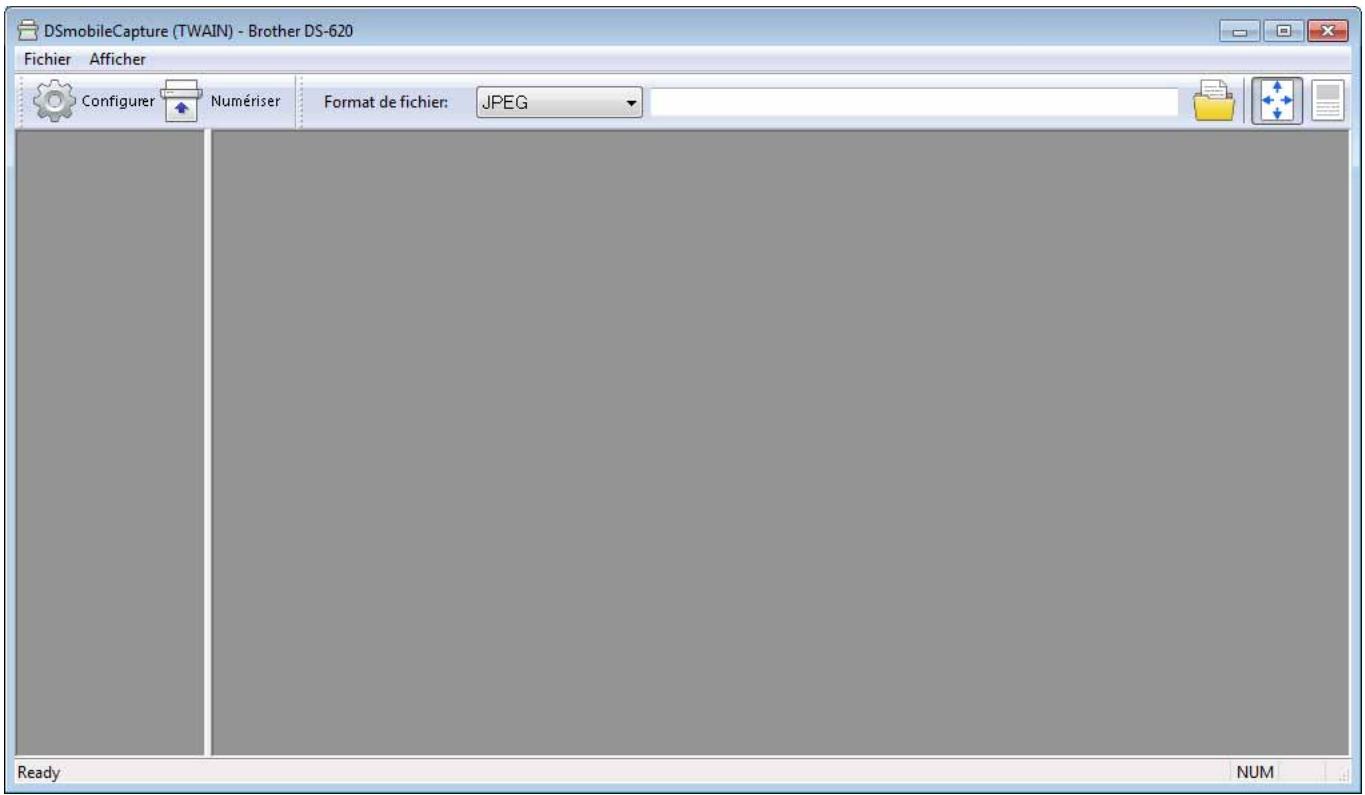

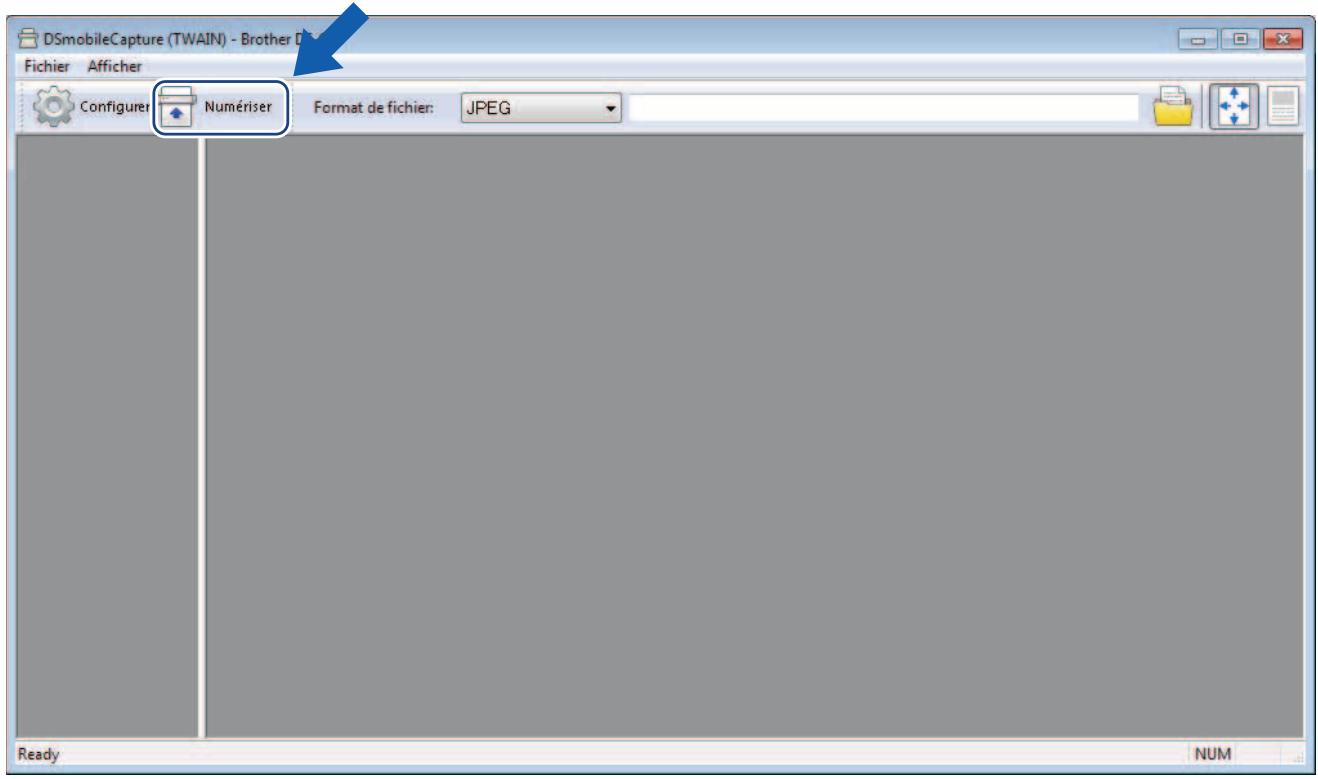

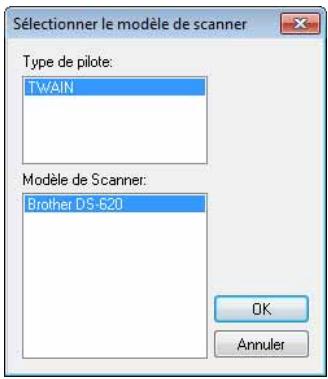

Utilisation de DSmobileCapture (Windows®) 13
Modification des paramètres de numérisation de DSmobileCapture (Windows®) 15

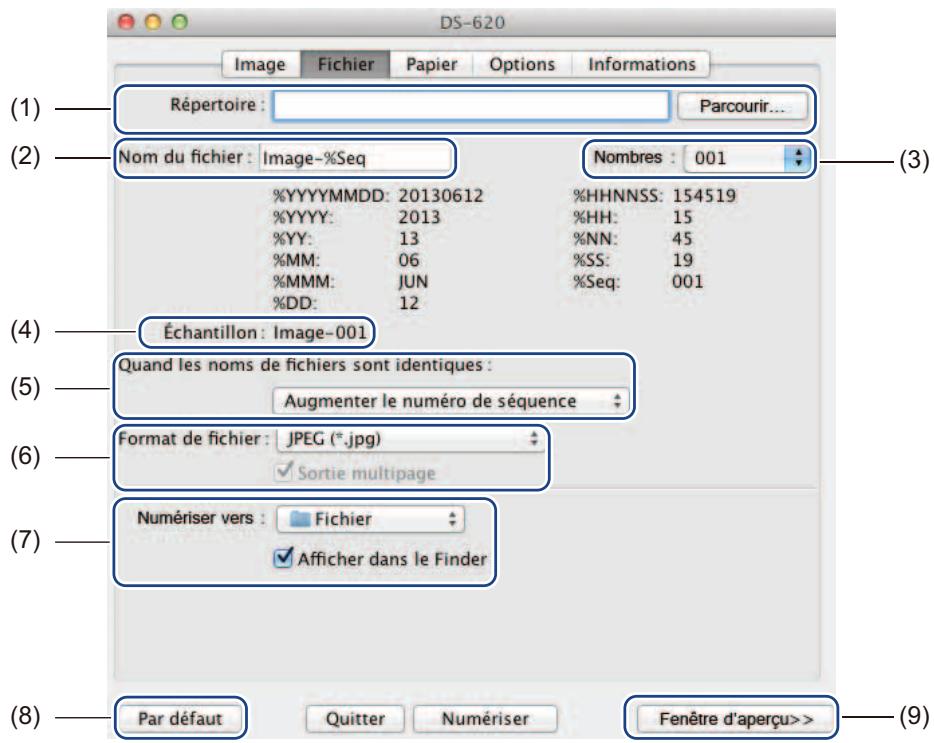

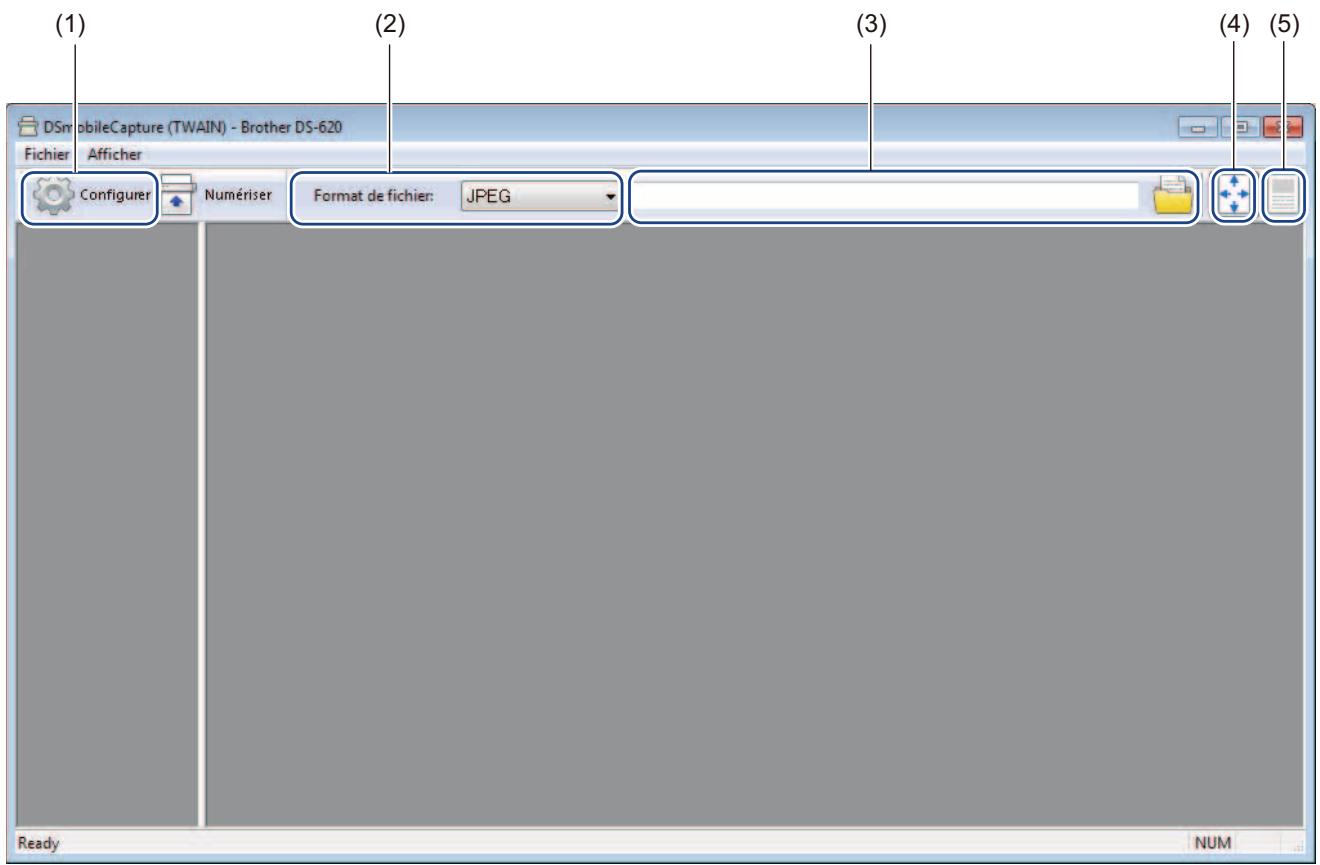

Paramètres des fichiers 15

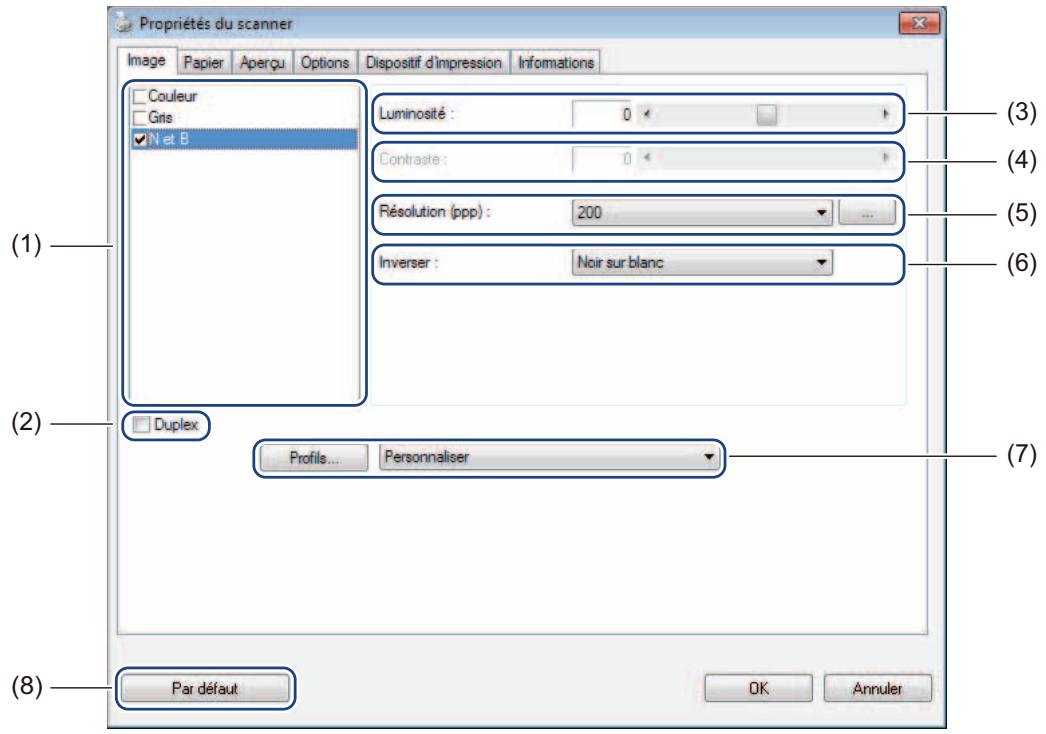

Parametres des images 16

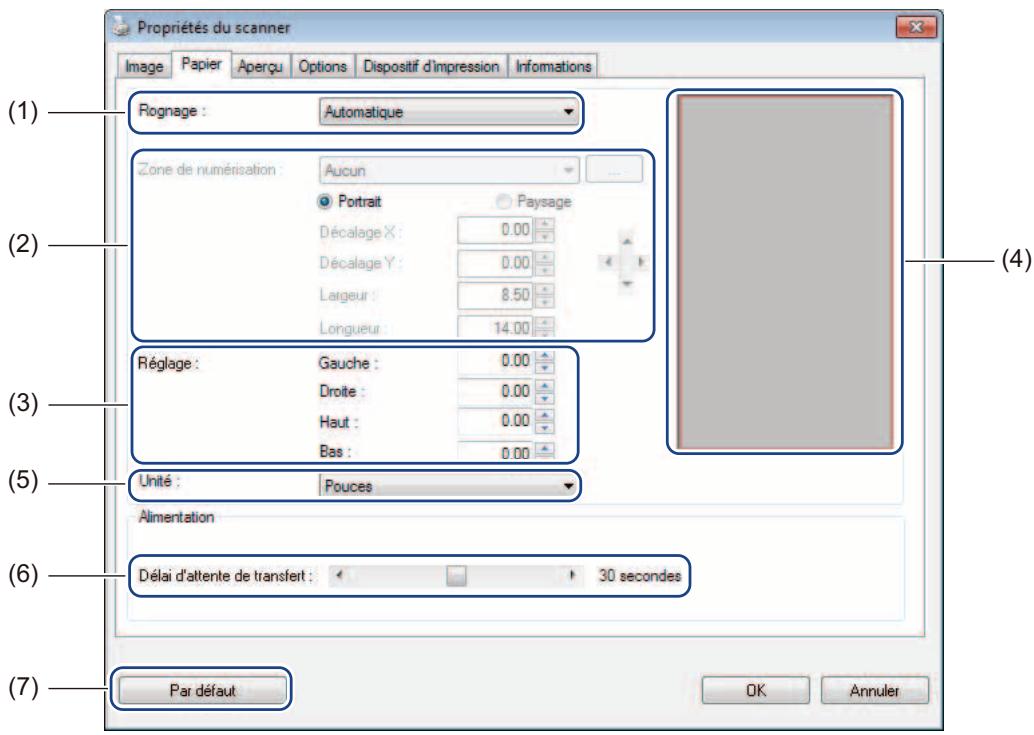

Paramètres du papier 17

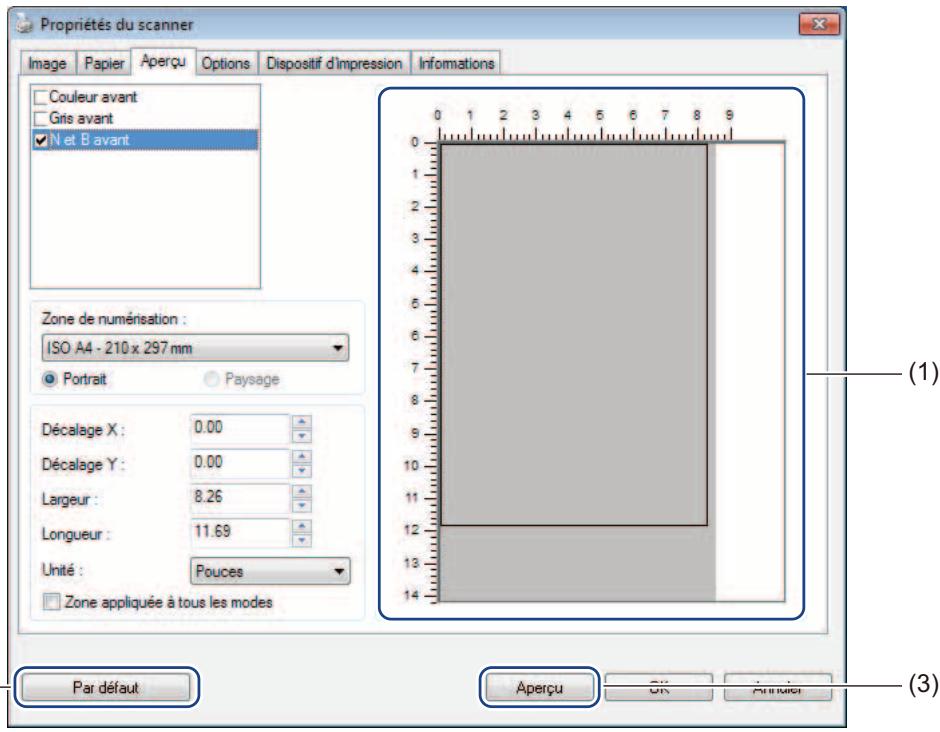

Paramètres d'aperçu 19

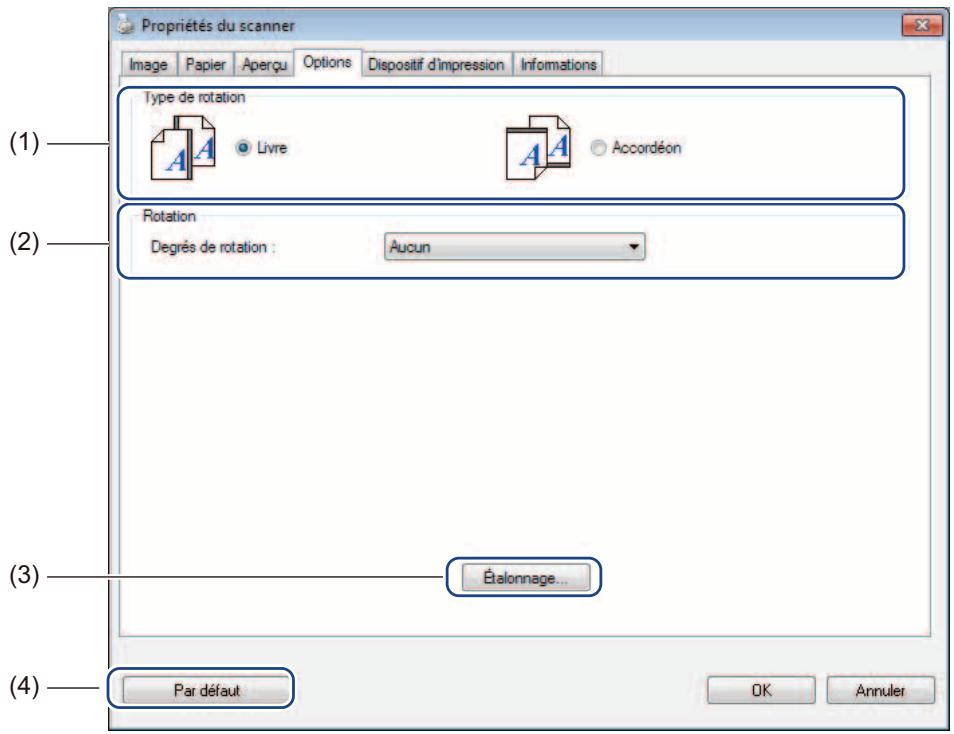

Parametres des options 20

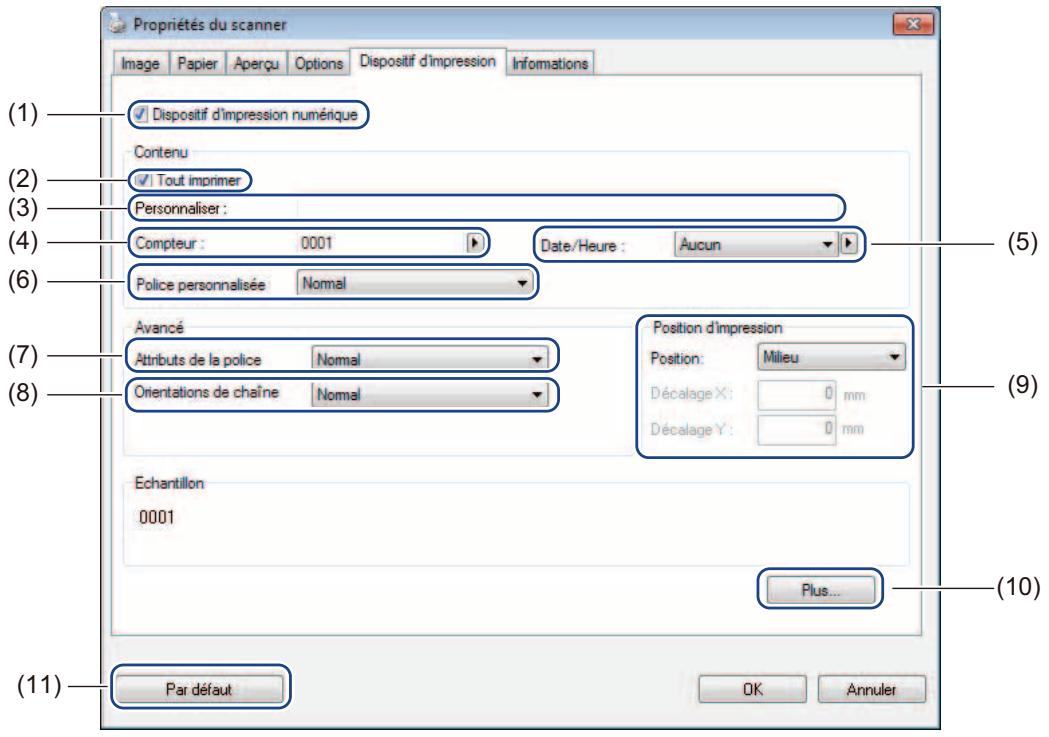

Paramètres de dispositif d'impression 21

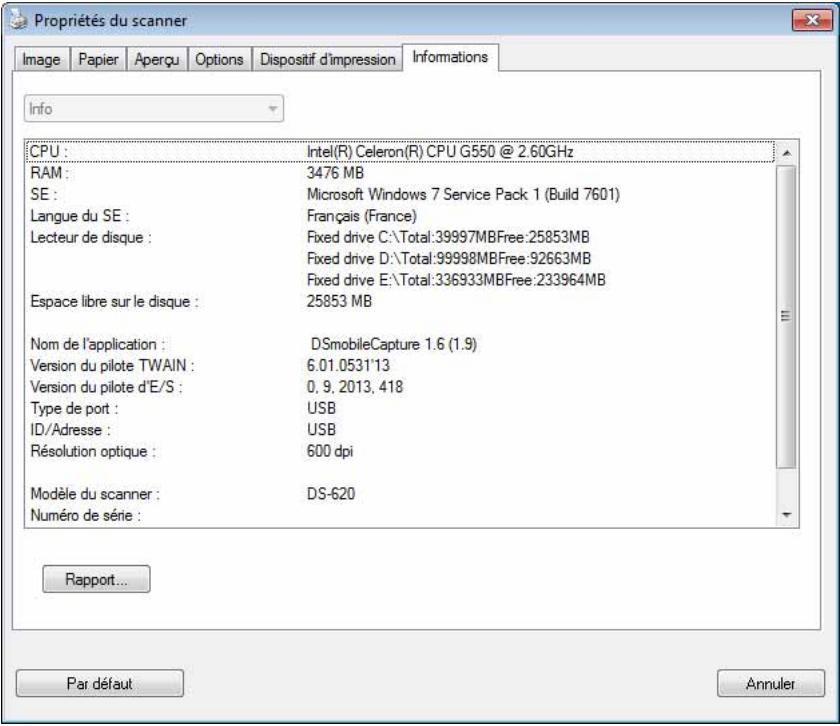

Informations 22

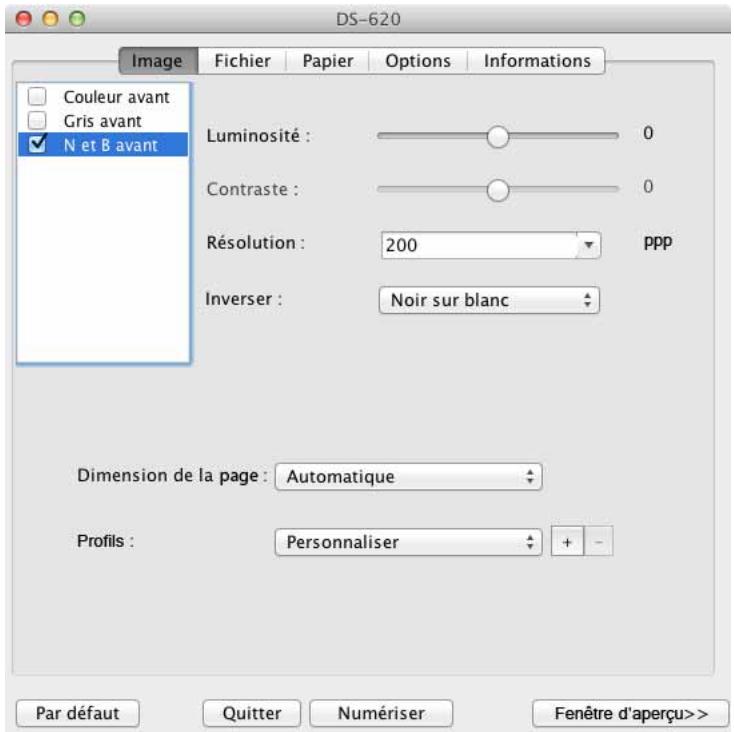

Utilisation de DSmobileCapture (Macintosh) 23

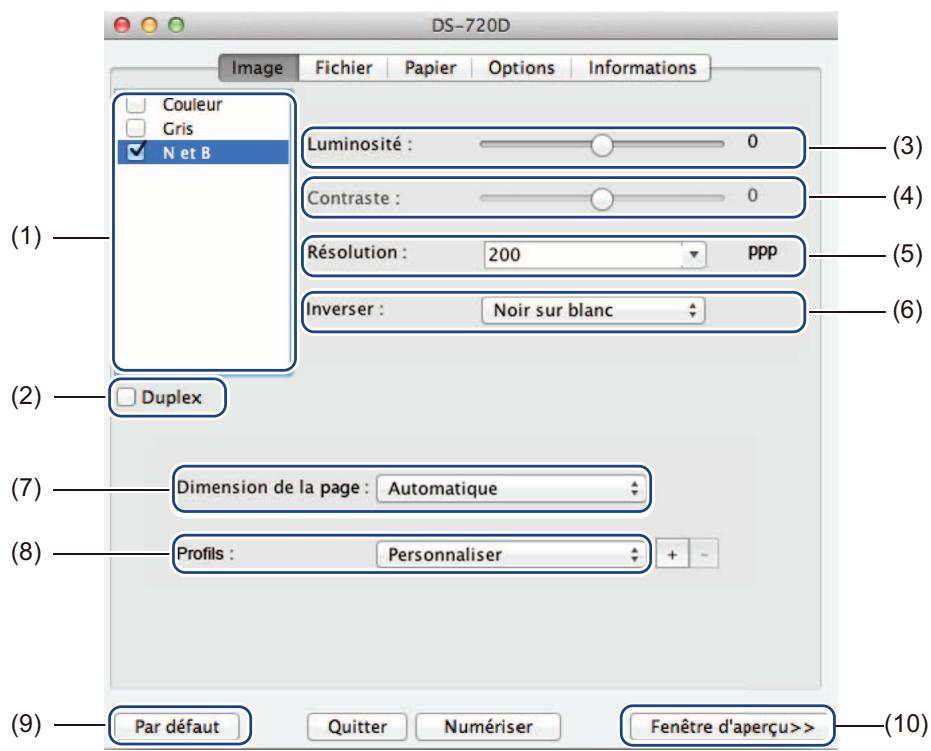

Modification des paramètres de numérisation de DSmobileCapture (Macintosh) 24

Parametres des images 24
Paramètres des fichiers 26

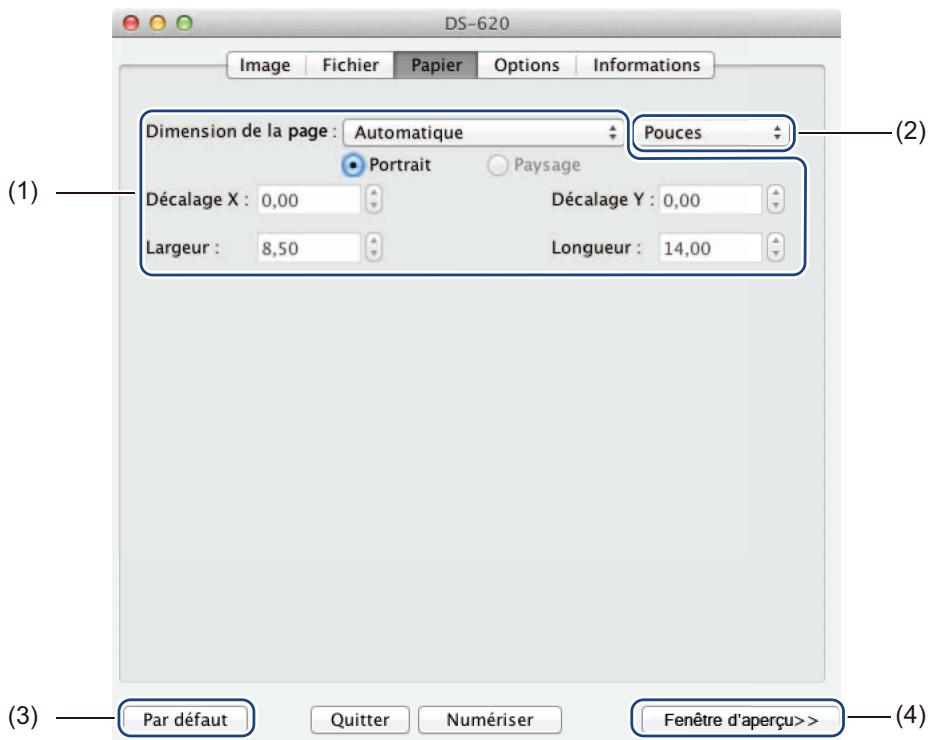

Paramètres du papier 27

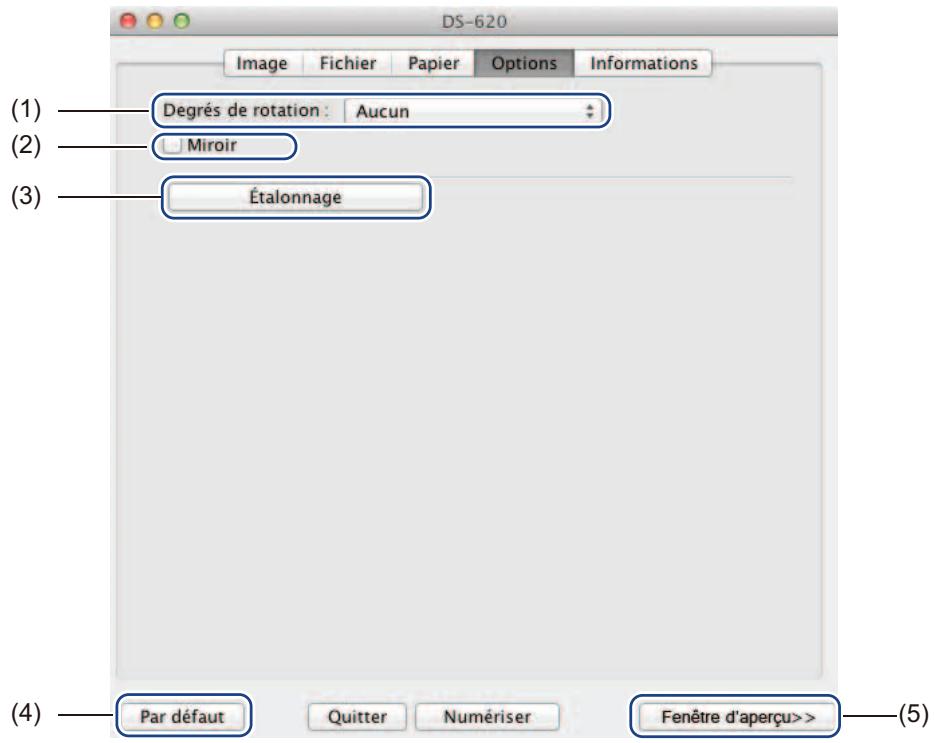

Parametres des options 28

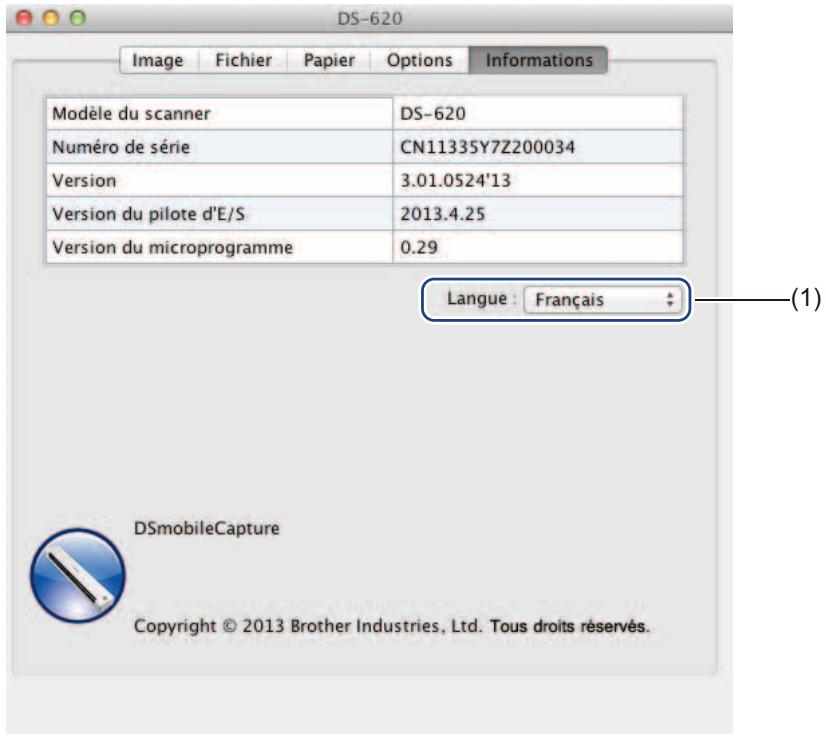

Informations 29

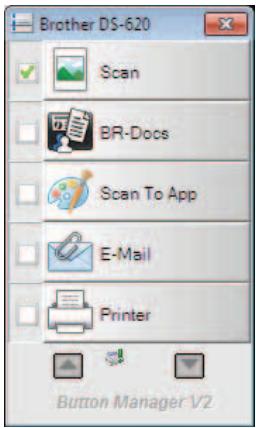

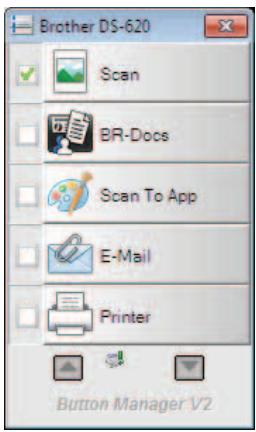

Utilisation de Button Manager V2 (Windows®) 30
Méthodes de numérisation 32

Boutons de numérisation du panneau de boutons Button Manager V2 (Windows®) 33

Numériserv une image 33
NumériservBR-Docs 33
Numériser vers une application 34
Numériservers un e-mail 34
Numériservues uneimprimante 34
Numériservundossierpartagé 35
Numériserversun serveur FTP 35

6 Étalandnage du scanner 36

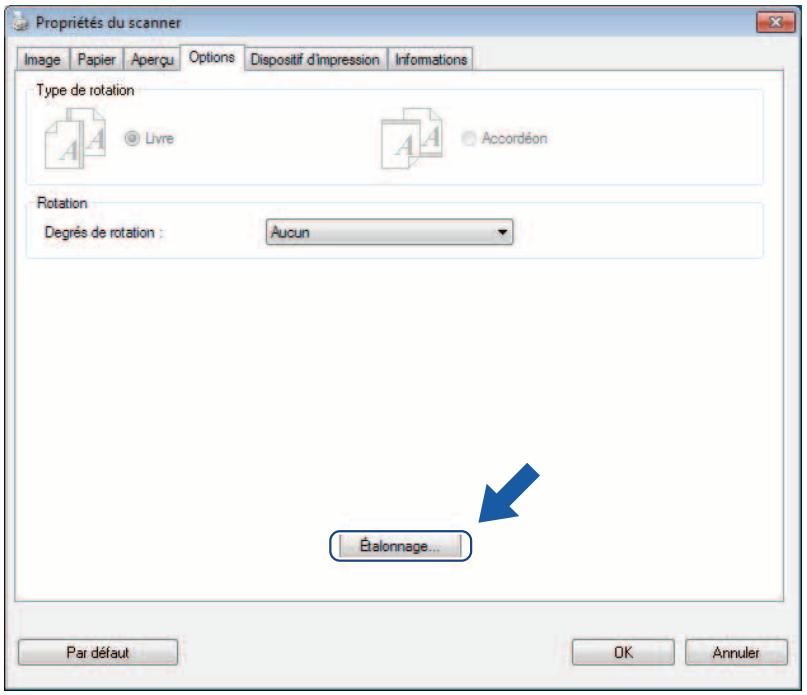

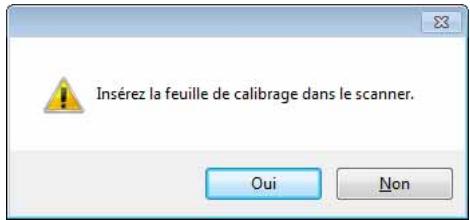

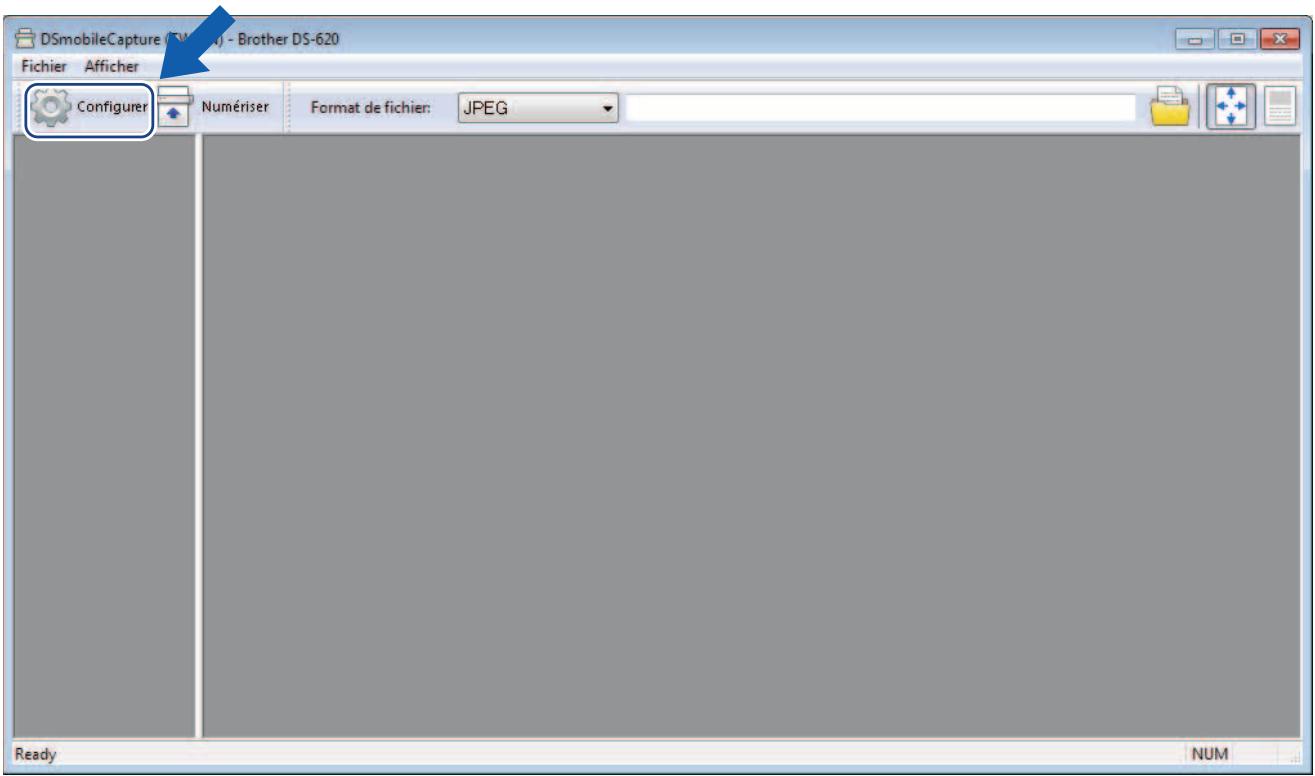

Étalonnage via un logiciel (Windows®) 36

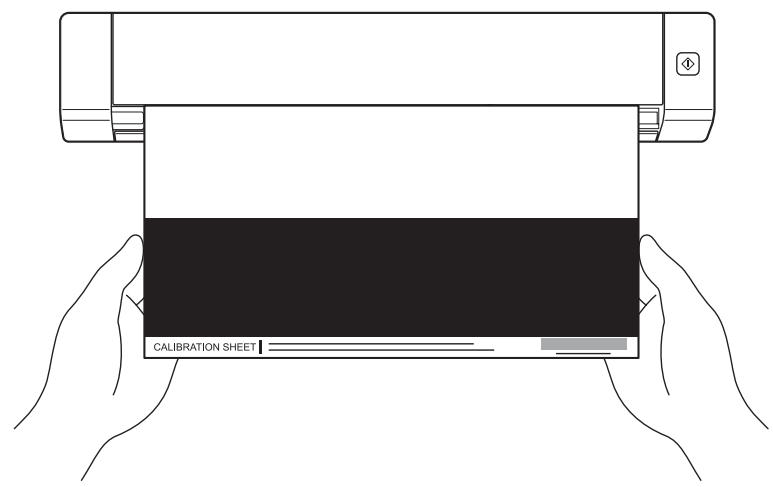

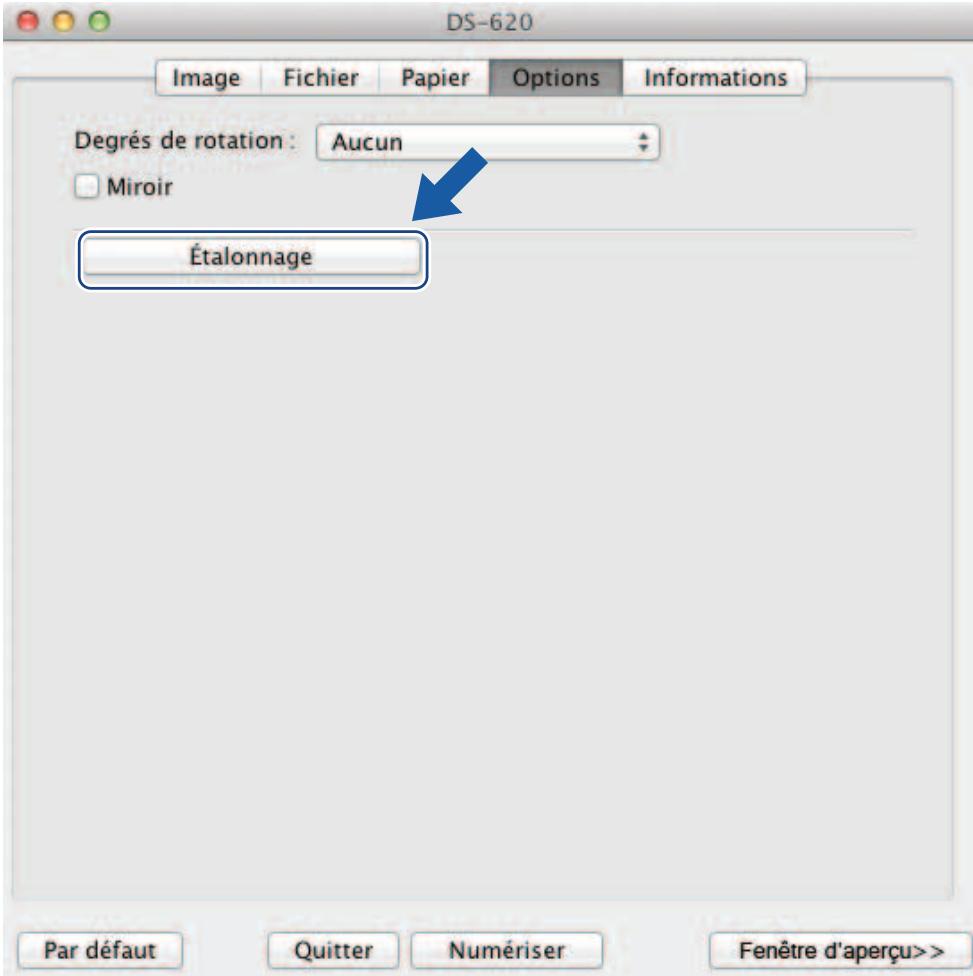

Étalandage via un logiciel (Macintosh) 39

7 Maintenance du scanner 41

Nettoyage de I'extérieur du scanner 41

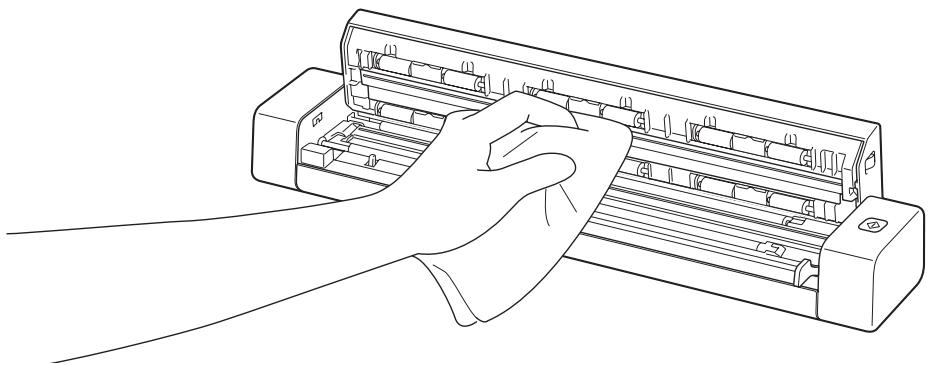

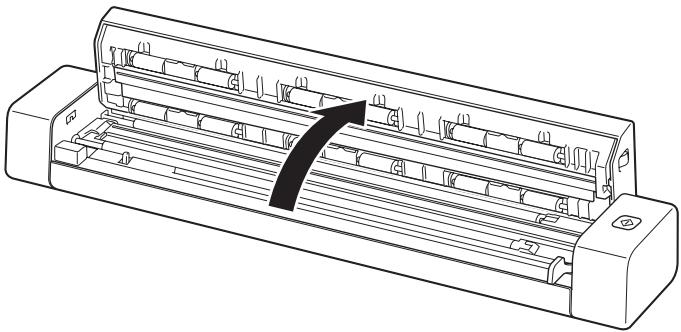

Nettoyage de l'intérieur du scanner 41

8 Dépannage 43

Messages d'erreur et d'entretien 43
Dépannage 44

A Annexe A 49

Caracteristiques techniques 49

Généralités 49
Scanner 50
Interfaces 51
Ordinateur - configuration requise 52

B Annexe B 53

ContacterBrother 53
Enregistrement de votre produit 53
FAQ (foire aux questions) 53
Service clientèle 54
Support technique (pour PageManager et BizCard) 55

1 Informations generales

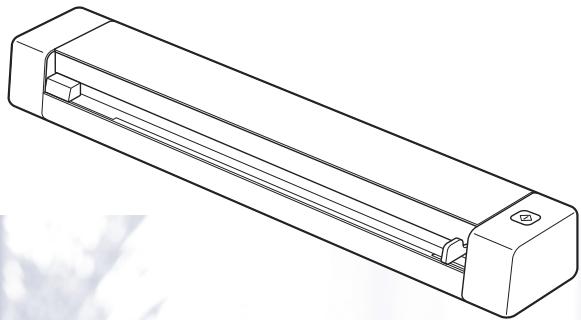

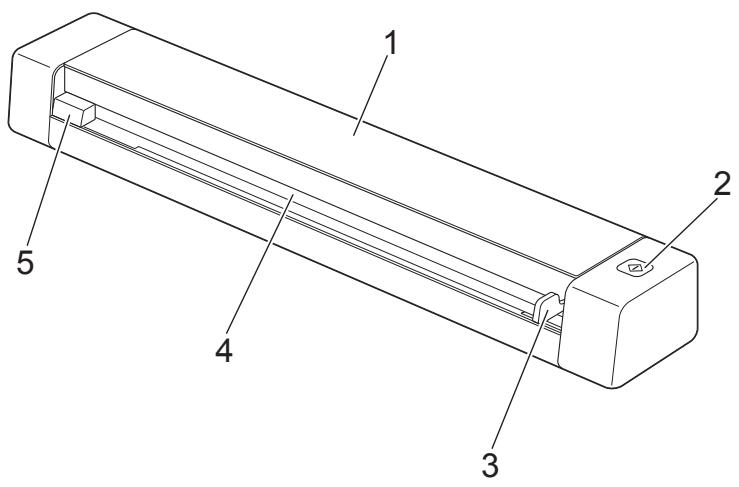

Présentation du scanner

Avant

1 Couvercle supérieur
2 Bouton Demarrer

• (Utilisateurs Windows®)

Appuyez pour commencer à numériser lorsque vous utilisez Button Manager V2.

Pour plus d'informations, consultez la section Utilisation de Button Manager V2 (Windows®) à la page 30.

• (Utilisateurs Macintosh)

Appuyez pour commencer à numériser lorsque vous utilisez DSmobileCapture.

Pour plus d'informations, consultez la section Utilisation de DSmobileCapture (Macintosh) à la page 23.

3 Guide-document
4 Fente d'alimentation
5 Bord gauche

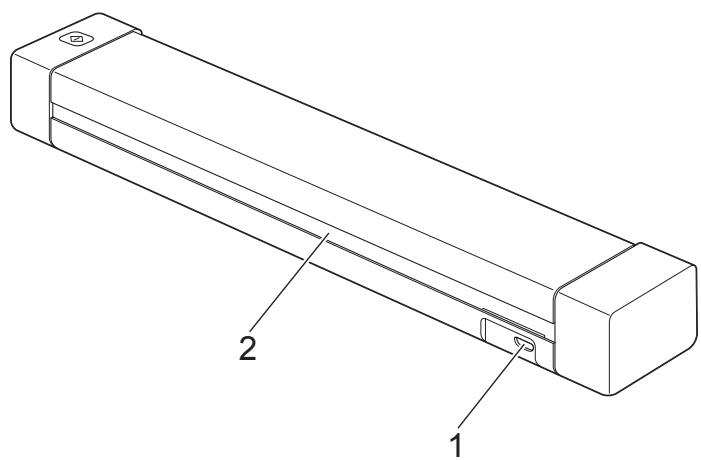

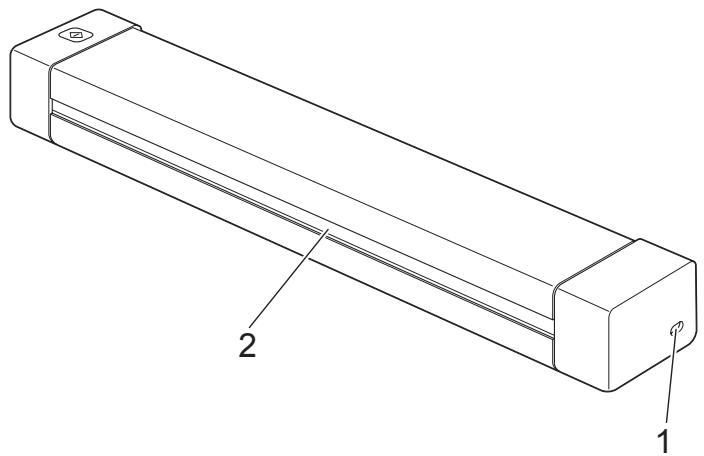

Arrière

DS-620

DS-720D

1 Port micro USB
2 Fente d'éjection du papier

Indications duvoyant

Indication duvoyant	État de l'appareil
Éteint	L'appareil n'est pas connecté à l'ordinateur.
Voyant vert	L'appareil est prét à numérique.
Vert clignotant	L'appareil numérique un document.
Clignotantrapidement en rouge	Une erreur s'est produit. Le couvercle supérieur est ouvert ou un document est coincé.

2

Installation du pilote du scannerer et de logiciels de numérisation

Utilisateurs Windows®

REMARQUE

Assurez-vous que I'ordinateur est allumé et que vous étes connecté avec des droits d administrateur.
- Ne branchez PAS encore le cable micro USB.
- Si vous ordinateur ne compte pas de lecteur de DVD-ROM, si le DVD-ROM fourni ne contient pas les pilotes de votre système d'exploitation ou si vous souhaitez télécharger des manuels et utilisaires, consultez la page correspondant à votre méthode à l'adresse http://solutions.brother.com/

1 Insérez le DVD-ROM.

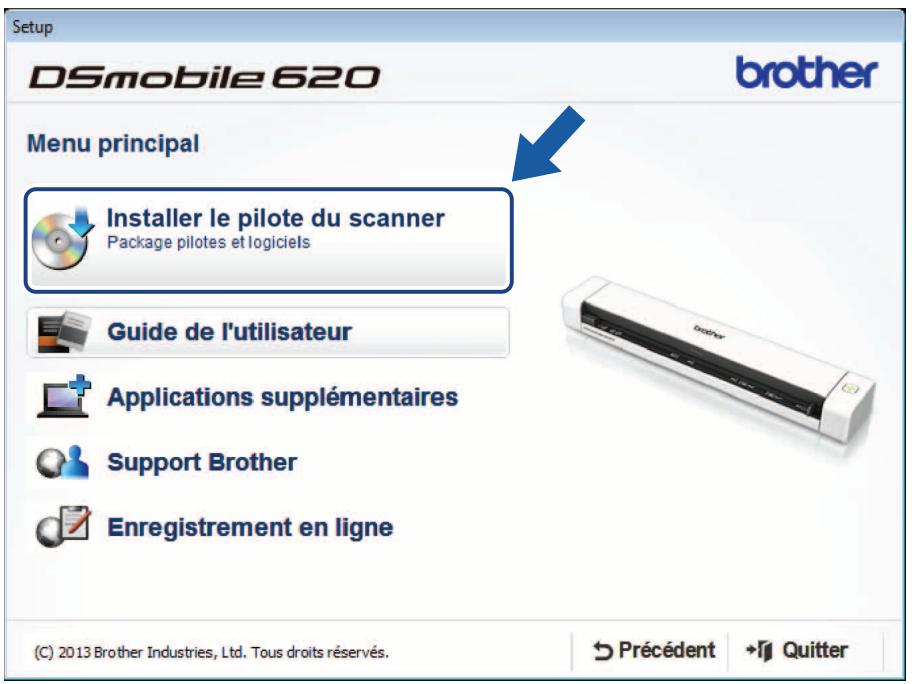

Lorsque l'écran Setup s'affiche, cliquez sur Installer le pilote du scanner et suivez les instructions à l'écran.

REMARQUE

• Si l'écran Brother ne s'affiche pas automatiquement, cliquez sur Poste de travail (DS-620 uniquement : application payante) et double-cliquez sur l'icône du CD-ROM, puis sur AutoRun.exe.
• DSmobileCapture (une application de numérisation) sera installée en même temps que le pilote du scanner. Pour plus d'informations sur l'utilisation de DSmobileCapture, consultez la section Utilisation de DSmobileCapture (Windows®) à la page 13.

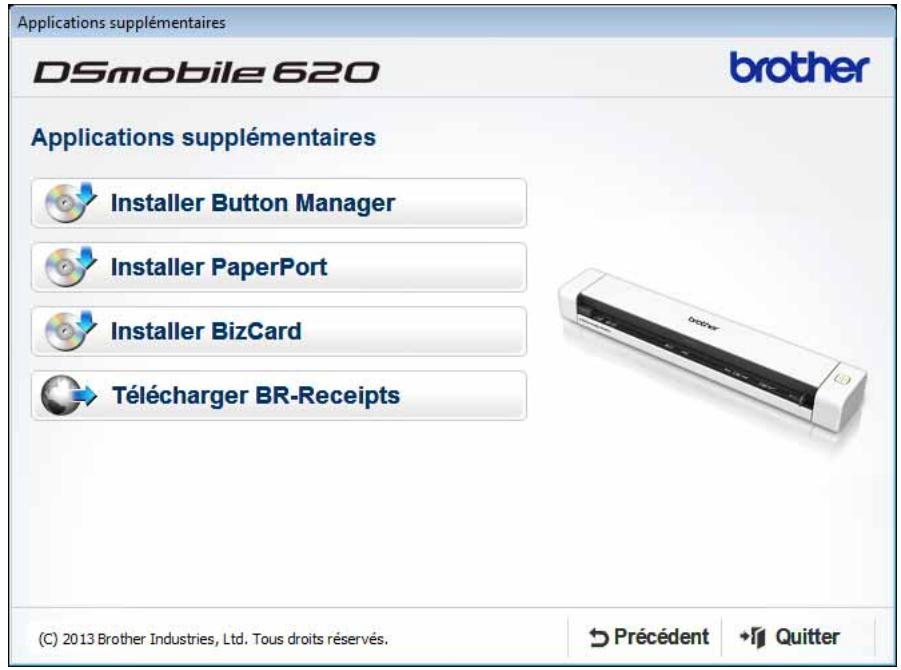

3 Cliquez sur Applications supplémentaires pour installer ces applications pendant la procEDURE d'installation.

• Button Manager V2 : permet de numériser et de stocker des documents (à des emplacements spécifiés).
• PaperPort™ 12SE : permet de numériser, modifier et génér des documents.
• Presto! BizCard 6 : permet de numériser, modifier et gérer des cartes de visite.
• BR-Receits : permet de numériser, modifier et génér des reçus.

REMARQUE

• Pour enregistrer votre produit et télécharger BR-Receits (DS-620 uniquement : application payante), cliquez sur Télécharger BR-Receits pour acceder au site Brother Online sur http://www.brother.com/product/brotheronline/
• Pour savoir qu'elle application de numérisation vous conviendrait le mistrs, consultez la section Choix de toute logiciel de numérisation à la page 12.

Utilisateurs Macintosh

REMARQUE

Assurez-vous que l'ordinateur est allumé et que vous étes connecté avec des droits d administrateur.
- Ne branchez PAS encore le cable micro USB.
- Si vous ordinateur ne compte pas de lecteur de DVD-ROM, si le DVD-ROM fourni ne contient pas les pilotes de votre système d'exploitation ou si vous souhaitez télécharger des manuels et utilisaires, visitez la page correspondant à votre modèle à l'adresse http://solutions.brother.com/

1 Insérez le DVD-ROM.

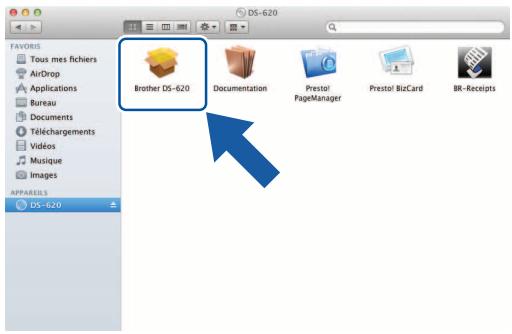

Double-cliquez sur I'icone du DVD, puis sur DS-620 (DS-720D).
3 Double-cliquez sur Brother DS-620 (DS-720D) et suivez les instructions a I'ecran pour installer le pilote du scanner.

REMARQUE

DSmobileCapture (une application de numérisation) sera installée en même temps que le pilote du scanner. Pour plus d'informations sur l'utilisation de DSmobileCapture, consultez la section Utilisation de DSmobileCapture (Macintosh) à la page 23.

4 Cliquez sur un de ces dossiers pour installer l'application pendant la procedure d'installation.

• Presto! PageManager 9 : permet de numériser, modifier et génér des documents.
• Presto! BizCard 6 : permet de numériser, modifier et génér des cartes de visite.
• BR-Receints : permet de numériser, modifier et génér des reçus.

REMARQUE

• Si vous cliquez sur Presto! PageManager ou Presto! BizCard, vous accedez au site de NewSoft Technology Corporation. Téléchargez l'application depuis ce site Web.
• Pour enregistrer votre produit et télécharger BR-Receits (DS-620 uniquement : application payante), double-cliquez sur BR-Receits pour acceder au site Brother Online sur http://www.brother.com/product/brotheronline/
• Pour savoir qu'elle application de numérisation vous conviendrait le mieux, consultez la section Choix de votre logiciel de numérisation à la page 12.

3

Spécifications des documents

Documents acceptés

Papier standard	Longueur	Numérisation recto 90 à 812,8 mm Numérisation recto verso (DS-720D uniquement) 90 à 406,4 mm
	Largeur	55 à 215,9 mm
	Grammage	60 à 105 g/m² Pour numérique un document plus fin, utilisez la feuille de support (voir Chargement de la feuille de support à la page 10).
	Nombre maximum de pages	1 page (1 feuille)
	Format de papier standard	A4	210 × 297 mm
		A5	148 × 210 mm
		A6	105 × 148 mm
		A7	74 × 105 mm
		A8	52 × 74 mm
		B5	182 × 257 mm
		B6	128 × 182 mm
		B7	91 × 128 mm
		B8	64 × 91 mm
		Legal	215,9 × 355,6 mm
		Letter	215,9 × 279,4 mm

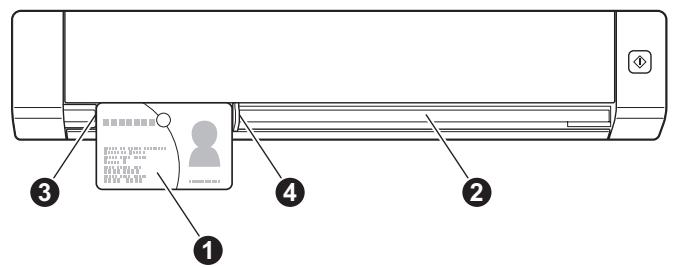

Cartes plastifiées (DS-620 : cartes sans relief uniquement)	Longueur	40 à 86 mm
	Largeur	40 à 86 mm
	Format standard (ISO)	85,6 × 54,0 × 0,76 mm
	Matériau	Plastique (PET)
	Type	Carte plastifiée, de type permitted de conduire ou carte d'assurance
	Épaisseur	Moins de 0,8 mm
	Nombre maximum de pages	1 page (1 feuille)

Reçus	Longueur	Numérisation recto 90 à 812,8 mm Numérisation recto verso (DS-720D uniquement) 90 à 406,4 mm
	Largeur	55 à 215,9 mm
	Épaisseur	Plus de 0,04 mm
	Nombre maximum de pages	1 page (1 feuille)

Documents non pris en charge

Documents avec trombones ou agrafes
Documents avec de l'encre humide
Tissus, feuilles métalliques, transparents pour rétroprojecteur
Supports brillants ou réfléchissants
Cartes plastifiées en relief
Documents dont I'epaisseur depasse les valeurs recommandees

Documents recommendés pour la feuille de support

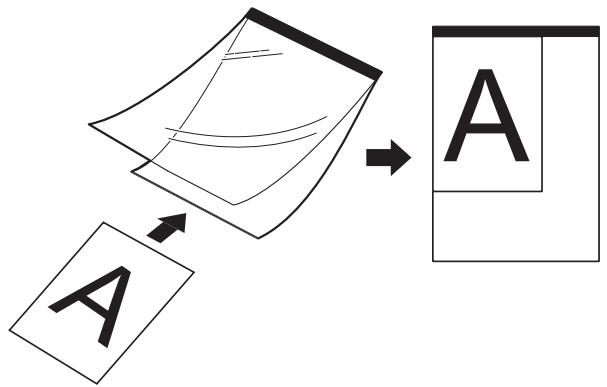

Utilisez la feuille de support fournie lorsque vous devez numériser les types de documents suivants :

Documents avec feuille carbone fixée au verso
Documents écrites au crayon
Documents d'une largeur inférieure a 55 mm
Documents d'une longueur inférieure à 90 mm
Documents d'épaissur inégale, comme des enveloppés
Documents représentant des pris ou onduulations importants
Documents pliés ou endommages
Documents utilisant du papier de tracage
Documents utilisant du papier glacé
Photographies (papier photographique)
Documents imprimés sur du papier pour tirages photo
Documents imprimés sur du papier de forme inhabituelle (ni carré ni rectangulaire)
Documents avec photos, notes ou autocollants fixés dessus
Documents utilisant du papier sans carbone
Documents utilisant des feuillets mobiles ou tout papier perforé
Négatifs de photographies

Pour plus d'informations sur l'utilisation de la feuille de support pendant la numérisation, consultez la section Chargement de la feuille de support à la page 10.

ATTENTION

Pour éviter de vous couper, ne faites pas glisser la main ou les doigts sur les bords de la feuille de support.

IMPORTANT

• N'exposez pas la feuille de support à la lumière directe du soleil et ne la placez pas à un endroit sujet à un niveau de température ou d'humidité élevé, sans quoi elle pourrait onduler.
• Ne placez pas d'objets de grande taille ou lourds sur la feuille de support.
• Ne courbez pas la feuille de support et ne tirez pas dessus. Si elle est endommagée, elle pourrait ne pas convenir à la numérisation et ne devrait pas être utilisée.

4 Préparation de la numérisation

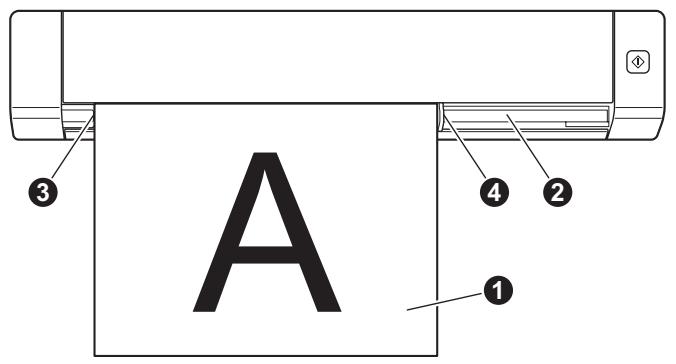

Chargement d'un document

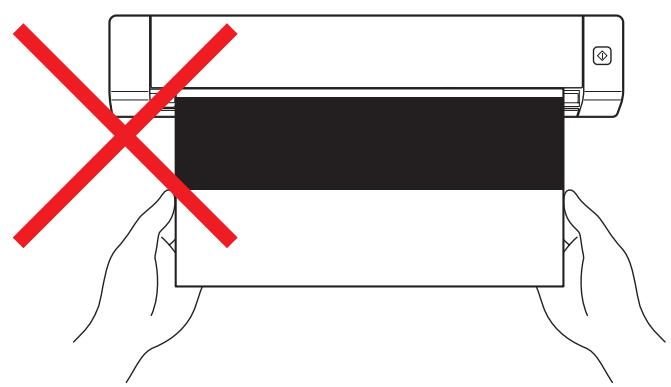

IMPORTANT

• N'insérez qu'une page à la fois dans le scanner. N'insérez la page suivante qu'une fois la première complètement numérique. Insérer plusieurs pages à la fois pourrait provoquer un dysfonctionnement du scanner.
• Ne tirez PAS sur le document quand il est entrainé.
• N'utilisez PAS de papier gondolé, froissé, plié, déchiré ou compteant des agrafes, des trombones, des collages ou du ruban adhésif.
• N'essayez PAS de numériser du carton ou du tissu.

REMARQUE

Assurez-vous qu'il y a suffisamment d'espace derrière la fente d'éjection du papier. Le document numérique sera éjecté de l'arrête du scanner.
Assurez-vous que les documents comptant de l'encre ou du liquide correcteur sont parfaitement secs.
- Certains types de cartes plastifiées peuvent être rayées lors de leur numérisation. Pour éviter d'endommager les cartes, nous conseillons d'utiliser la feuille de support. Pour plus d'informations, consultez la section Chargement de la feuille de support à la page 10.

1 Placez votre document ① face tournée vers le haut dans la fente d'alimentation ② et alignez le bord gauche de la page avec le bord gauche de la fente d'alimentation ③. Pour numériser une carte plastique ①, placez tout d'abord le bord supérieur de la carte dans la fente d'alimentation ② et alignez le bord gauche de la carte avec le bord gauche de la fente d'alimentation ③. DS-720D : lorsque vous effectuez une numérisation recto verso, insérez la première page face tournée vers le haut dans la fente d'alimentation.
2 Faites glisser le guide-document 4 jusqu'à ce qu'il touche le côté droit du document.
3 Inserez delicatement le document jusqu'à ce que vous sentiez que son bord supérieur touche l'intérieur du scanner.

Chargement de la feuille de support

REMARQUE

Assurez-vous que les documents comptant de l'encre ou du liquide correcteur sont parfaitement secs.

1 Placez le document à numériser dans le coin gauche de la feuille de support et alignez la partie supérieure du document avec le coin supérieur gauche de la feuille de support.

2 Placez la feuille de support 1 dans la fente d'alimentation 2, face tournée vers le haut et en insérant le bord noir en premier, puis alignez le bord gauche de la feuille de support avec le bord gauche de la fente d'alimentation 3.
DS-720D : lorsque vous effectuez une numérisation recto verso, insérez la première page face tournée vers le haut dans la fente d'alimentation.
3 Faites glisser le guide-document 4 contre le cote croit de la feuille de support.
4 Insérez délicatement la feuille de support jusqu'à ce que vous sentiez que son bord supérieur touche l'intérieur du scanner.

Conseils importants concernant la feuille de support

Pour éviter les bourrages de documents, ne chargez pas la feuille de support à l'envers. Pour plus d'informations, consultez la section Chargement de la feuille de support à la page 10.
Pour éviter les bourrages de documents, ne placez pas plusieurs petits documents en même temps dans la feuille de support. N'insérez qu'un document à la fois dans la feuille de support.
■ N'écrivez pas sur la feuille de support, car le texte écrit pourrait être visible sur les documents numériés. Si la feuille de support est sale, essuyez-la avec un chiffon sec.
■ Ne laisses pas de documents pendant une longue période dans la feuille de support. Les éléments imprimés sur ces documents pourraient en effet se transférer sur la feuille de support.

5

Applications et paramètres de numérisation

Choix de votre logiciel de numérisation

Après avoir télécharge les pilotes du scanner, sélectionnez un logiciel de numérisation pour enregistrer les images numériées sur votre ordinateur. Le DVD-ROM fourni par Brother contient plusieurs logiciels. Utilisez ce tableau pour vous aider à déterminer laquelle des applications de numérisation inclues vous convendra le mieux :

Logiciel	Fonction	Informations supplémentaires
DSmobileCapture	Numérisation et classement de documents, navigation dans les documents	Utilisateurs Windows® : consultez la section Utilisation de DSmobileCapture (Windows®) à la page 13. Utilisateurs Macintosh : consultez la section Utilisation de DSmobileCapture (Macintosh) à la page 23.
Button Manager V2 (Windows® uniquely)	Numérisation et stockage de documents (à des emplacements spécifique)	Consultez les instructions utilisateur du logiciel ou la section Utilisation de Button Manager V2 (Windows®) à la page 30.
Nuance PaperPort™ 12SE (Windows® uniquely)	Numérisation, numérisation OCR, modification et gestion de documents	Consultez les instructions utilisateur du logiciel.
Presto! PageManager 9 (Macintosh uniquement)	Numérisation, numérisation OCR, modification et gestion de documents	Consultez les instructions utilisateur du logiciel.
Presto! BizCard 6	Numérisation, modification et gestion de cartes de visite	Consultez le Guide de l'utiliser de Presto! BizCard qui sera télécharge sur votre ordinateur en même temps que le logiciel.
BR-Receipts (DS-620 uniquement : application payante)	Numérisation et gestion de reçus	Consultez les instructions utilisateur du logiciel.

REMARQUE

• Si vous cliquez sur Presto! PageManager ou Presto! BizCard, vous accedez au site de NewSoft Technology Corporation. Téléchargez l'application depuis ce site Web.
• Pour enregistrer votre produit et télécharger BR-Receits (DS-620 uniquement : application payante), double-cliquez sur BR-Receits pour acceder au site Brother Online sur http://www.brother.com/product/brotheronline/

Utilisation de DSmobileCapture (Windows®)

1 Connectez le cable micro USB fourni au port micro USB du scanner. Connectez le cable à l'ordinateur.
Double-cliquez sur le raccourci DSmobileCapture de votre bureau.
3 La boîte de dialogue Sélectionner le modèle de scanner s'affiche. Sélectionnez TWAIN sous Type de pilote, Sélectionnez Brother DS-620 (DS-720D) sous Modèle de scanner, puis cliquez sur OK.

4 DSmobileCapture se lance.

5 Modifiez si nécessaire les paramètres de numérisation.

Pour plus d'informations sur la modification des paramètres, consultez la section Modification des paramètres de numérisation de DSmobileCapture (Windows®) à la page 15.

6 Insérez un document dans le scanner.
7 Cliquez sur Numériser . Le scanner lance la numérisation.

Une vignette de l'image numérique s'affiche sur l'écran de DSmobileCapture, et cette image est enregistrée dans le réseau spécifique à l'étape 5.

Vérifiez le résultat de la numérisation.

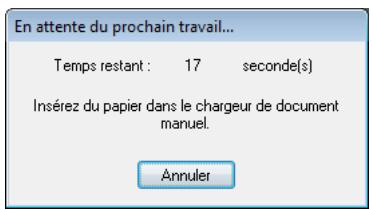

Si vous effectuez une numérisation en continu, insérez le document suivant dans le scanner alors que l'écran En attente du prochain travail... s'affiche. Une fois le document prét, la numérisation démarre automatiquement.

Pour arreter la numérisation en continu, cliquez sur Annuler sur l'écran En attente du prochain travail...

REMARQUE

• Pour modifier le décai d'attente entre deux tâches, consultez la section Paramètres du papier à la page 17.
• Pour enregistrer plusieurs documents dans un même fjichier, désissez PDF multipage ou TIFF multipage dans la liste déroulante Format de fjichier.

Modification des paramètres de numérisation de DSmobileCapture (Windows®)

Paramètres des fichiers

(1)	Configurer	Permet de modifier les propriétés du scanner.
(2)	Format de fichier	Permet de modifier le format du fichier. Choisissez le format souhaité dans la liste déroulante.
(3)	Chemin d'accès	Spécifiez le réseau dans lequel enregistrer les images numériées.
(4)	Ajuster page	Vous permet d'afficher et de redimensionner l'image numérique. Vous ne pouvez pas utiliser Ajuster page lorsque PDF ou PDF multipage est sélectionné dans Format de fichier.
(5)	Taille réelle (100 %)	Vous permet d'afficher l'image numérique en Taille réelle (100 %). Vous ne pouvez pas utiliser Taille réelle (100 %) lorsque PDF ou PDF multipage est sélectionné dans Format de fichier.

Paramètres des images

Cliquez sur Configurer, puis cliquez sur l'onglet Image pourCHOISIR le type de I'Image et definiR les parametes de numérisation de base.

REMARQUE

Cette image correspond au DS-720D.

(1)	Zone de scélection de l'image	Permet deCHOISIR le type de document à numériqueR.
(2)	Duplex	(DS-720D uniquely) Cochez la case Duplex pour effectuer une numérique recto verso.
(3)	Luminosité	Permet de régler le niveau de clarté ou d'obscurité d'une image. La plage est située entre -100 et +100. Elle est par défaut définiè sur 0.
(4)	Contraste	Permet de régler la plage entre les ombres les plus fonçées et les plus claires de l'image. La plage est située entre -100 et +100. Elle est par défaut définiè sur 0.
(5)	Résolution	Déterminé la qualité de l'image numériqueée. Elle est par défaut définiè sur 200 ppp.
(6)	Inverser	Inverse la luminosité et les couleurs de l'image.
(7)	Profils	Enregistre ou modifier le paramètre de numériqueation dans la boîte de dialogue Propriétés du scanner.
(8)	Par défaut	Rétablit les paramètres par défaut de cet onglet et de tous les autres onglets Propriétés.

Paramètres du papier

Cliquez sur Configurer

, puis cliquez sur l'onglet Papier pour definir des valeurs liées à la sortie de l'image.

(1)	Rognage	Le rognage vous permet de capturer une partie du document numérique. ■ Automatique Choisissez Automatique pour que le logiciel règla la fenêtre de rognage en fonction de la taille du document. Utilisez cette option pour les lots de documents de tailles différentes. ■ Fixe pour transfert Choisissez Fixe pour transfert si vous poulez pouvoir définir la zone à transformer en image. Utilisez cette option pour les lots de documents de même taille.
(2)	Zone de numérisation	Choisissez votre format de papier dans la liste déroulante ou créez un format de papier personnelisé en cliquant sur Ajouter dans la liste déroulante. Si vous avez sélectionné Fixe pour transfert dans Rognage (1), définissez le Décalage X et le Décalage Y ou spécifie la Largeur et la Longueur pour redéfinir la zone de numérisation. Sur cet écran, la Zone d'affichage (4) montre la position de l'image tandis que vous modifie les valeurs. • Décalage X : la distance entre le bord gauche du document et le bord gauche de la zone numérique • Décalage Y : la distance entre le bord supérieur du document et le bord supérieur de la zone numérique • Largeur : la largeur de la zone numérique • Longueur : la longueur de la zone numérique • Utilisez ces flèches (ou votre souris) pour déplacer la zone de numérisation. Les résultats sont visibles dans la Zone d'affichage de cet écran
(3)	Réglage	Réglage vous permet d'ajouter une marge spécifique à gauche, à droite, en haut et en bas de votre image. Cela peut aider à réduire lescoins coupés sur les images de travers. Sélectionnez une valeur comprise entre 0 et +5 mm. Le résultat du Réglage n'apparaître pas dans la Zone d'affichage.
(4)	Zone d'affichage	Montre la position de l'image lorsque vous modifierEZ les valeurs dans la Zone de numérisation (2).
(5)	Unité	Unité vous permit de définir votre système de mesure préfééré. Sélectionnez Pouces, Millimètres ou Pixels dans la liste déroulante.
(6)	Délai d'attente de transfert	Délai d'attente de transfert vous permit de définir la durée (en secondes) pendant laquelle le scanner attenda avant de lancer une numérisation automatique après la fin de la première tâche de numérisation. Cette fonctionnalité s'avéré particulièrement utile lorsque vous avez de nombreux documents distincts à numériser avec les mêmes paramètres. Cette durée est par défaut définié sur 30 secondes. Les valeurs se situent entre 0 et 60 secondes.
(7)	Par défaut	Rétablit les paramètres par défaut de cet onglet et de tous les autres onglets Propriétés.

Paramètres d'aperçu

Cliquez sur Configurer

, puis cliquez sur l'onglet Aperçu pour prévisualiser votre image avant que la zone de numérisation est correctement définie.

(1)	Fenêtre d'aperçu	Lorsque vous cliquez sur Aperçu (3), l'image numérique s'affiche dans cette zone. Cette image d'aperçu vous permet de définir votre zone de numération.
(2)	Par défaut	Rétablit les paramètres par défaut de cet onglet et de tous les autres onglets Propriétés.
(3)	Aperçu	Cliquez sur ce bouton pour lancer l'aperçu de la numération. L'image numérique s'affichera dans la Fenêtre d'aperçu (1). Veuillez notes que l'image numérique n'est destinée qu'à l'aperçu et ne sera pas enregistrée.

REMARQUE

Si vous avez choisi le rognage Automatique sur I'écran de l'onglet Papier, vous ne pourrez pas afficher d'aperçu de votre numérisation sur cet écran.

Paramètres des options

Cliquez sur Configurer , puis cliquez sur l'onglet Options pourCHOISIR des parametes de traitement d'imagesupplémentaires ou etalonnervoitrave scanner.

REMARQUE

Cette image correspond au DS-720D.

(1)	Type de rotation (DS-720D uniquement)	■ Livre Sélectionnez Livre pour conserver la même orientation pour les images sur le verso de la page de sortie. ■ Accordéon Sélectionnez Accordéon pour faire pivoter les images de 180° sur le verso de la page de sortie.
(2)	Rotation	Choisissez l'angle de rotation dans la liste déroulante si vous poulez réorienter votre image numérique.
(3)	Étalonnage	Permet d'étalonner le scanner. Pour plus d'informations, consultez la section Étalonnage via un logiciel (Windows®) à la page 36.
(4)	Par défaut	Rétablit les paramètres par défaut de cet onglet et de tous les autres onglets Propriétés.

Paramètres de dispositif d'impression

Cliquez sur Configurer , puis cliquez sur l'onglet Dispositif d'impression pour imprimer des caractères alphanumériques, la date, l'heure, le nombre de documents et du texte personnalisé sur vos images numériées.

(1)	Dispositif d'impression numérique	Sélectionnez Dispositif d'impression numérique pour imprimer le message devant votre image numériqueée.
(2)	Tout imprimer	Cochez la case Tout imprimer pour imprimer le texte souhaité sur toutes les pages de votre document. Décochez la case Tout imprimer pour n'imprimer le texte que sur la première page.
(3)	Personnaliser	Saisissez le texte que vous souhaitez imprimer.
(4)	Compteur	Affiche le nombre de pages correspondant à la session de numérisation.
(5)	Date/Heure	Sélectionnez un format dans la liste déroulante si vous foulez inclure la date et l'heure dans votre texte.
(6)	Police personnalisée	Cliquez sur la liste déroulante pour sélectionner une police pour votre texte.
(7)	Attributes de la police	Sélectionnez un attribut de police dans la liste déroulante. Les options disponibles incluent Normal, Souligner, Double et Gras.
(8)	Orientations de châne	Dans la liste déroulante, sélectionnez une orientation pour le texte. Les options disponibles incluent Normal, Tourné, Vertical, Inversion verticale, 90 degrés sens positif et 90 degrès sens négatif.
(9)	Position d'impression	Sélectionnez la position de votre texte dans la liste déroulante. Les options disponibles incluent Haut, Milieu, Bas et Personaliser. Si vous désissez Personneler, saisissez les valeurs du Décalage X et du Décalage Y pour spécifique la position du texte.
(10)	Plus	Cliquez sur Plus... pour définir la Taille, la Densité et la Transparence de votre texte.
(11)	Par défaut	Rétablit les paramètres par défaut de cet onglet et de tous les autres onglets Propriétés.

Informations

Cliquez sur Configurer , puis cliquez sur l'onglet Informations pour consulter les informations relatives au système et au scanner.

Utilisation de DSmobileCapture (Macintosh)

1 Connectez le cable micro USB fourni au port micro USB du scanner. Connectez le cable à l'ordinateur.
Double-cliquez sur le raccourci DSmobileCapture de votre bureau.
3 DSmobileCapture se lance.

4 Modifiez si nécessaire les paramètres de numérisation.
Pour plus d'informations sur la modification des paramètres, consultez la section Modification des paramètres de numérisation de DSmobileCapture (Macintosh) à la page 24.
5 Insérez un document dans le scanner.
6 Cliquez sur Numériser sur l'écran de DSmobileCapture ou appuyez sur le bouton Demarrer du scanner. Le scanner lance la numérisation. L'image numérique est enregistrée dans le repertoire spécifique à l'étape 4. Vérifiez le résultat de la numérisation.

Modification des paramètres de numérisation de DSmobileCapture (Macintosh)

Paramètres des images

Cliquez sur l'onglet Image pourCHOISIR le type de I'Image et definir plusieurs parametes de numerisation de base.

REMARQUE

Cette image correspond au DS-720D.

(1)	Zone de sélection de l'image	Choisissez le type de document à numérique.
(2)	Duplex	(DS-720D uniquement) Cochez la case Duplex pour effectuer une numérique recto verso.
(3)	Luminosité	Permet de régler le niveau de clarté ou d'obscurité d'une image. La plage est située entre -100 et +100. Elle est par défaut définie sur 0.
(4)	Contraste	Permet de régler la plage entre les ombres les plus fonçées et les plus claires de l'image. La plage est située entre -100 et +100. Elle est par défaut définie sur 0.
(5)	Résolution	Détermine la qualité de l'image numériqueée. Elle est par défaut définie sur 200 ppp.
(6)	Inverser	Inverse la luminosité et les couleurs de l'image.
(7)	Dimension de la page	Dimension de la page vous permit de capturer une partie du document numérique. Choisissez ensuite votre format de papier dans la liste déroulante Dimension de la page.
(8)	Profils	Enregistrez ou modifieré le paramètre de numériqueisation dans la boîte de dialogue Propriétés du scanner.
(9)	Par défaut	Rétablit les paramètres par défaut de cet onglet et de tous les autres onglets Propriétés.
(10)	Fenêtre d'aperçu	Cliquez pour prévisualiser votre image avant de la numériser. Cette image d'aperçu vous aide à définir toute zone de numération. Lorsque vous cliquez sur Aperçu, la numérisation de l'aperçu commence et l'image numérique s'affiche dans la Fenêtre d'aperçu. Veuillez notes que l'image numérique n'est destinée qu'à l'aperçu et ne sera pas enregistrée.

Paramètres des fichiers

Cliquez sur l'onglet Fichier pour configurer les paramètres liés au nom du fichier et au repertoire dans lequel enregistrer l'image numérique.

(1)	Répertoire	Spécifiez le répertoire dans lequel enregistrer les images numériées.
(2)	Nom du fichier	Définissez la règle pour le nom de fichier de l'image numérique.
(3)	Nombres	Déterminuez le premier nombre de la série, qui sera inclus dans le nom du fichier.
(4)	Échantillon	Affiche un aperçu du nom de fichier que vous avez défi ni.
(5)	Quand les noms de fichiers sont identiques	Modifie le nom du fichier si le même nom existe déjà dans le répertoire que vous avez choisi dans Répertoire.
(6)	Format de fichier	Choisissez le format de fichier de l'image numérique. Lorsque vous choisissez TIFF ou PDF, l'options Sortie multipage est disponible. Vous pouvez numérique le document suivant une fois le premier travail de numérisation terminé.
(7)	Numérique vers	Choisissez la destination vers laquelle envoyer l'image numérique.
(8)	Par défaut	Rétablit les paramètres par défaut de cet onglet et de tous les autres onglets Propriétés.
(9)	Fenêtre d'aperçu	Cliquez pour prévisualiser votre image avant de la numérique. Cette image d'aperçu vous aide à définir toute zone de numérique. Lorsque vous cliquez sur Aperçu, la numériqueation de l'aperçu commence et l'image numérique s'affiche dans la Fenêtre d'aperçu. Veuillez noter que l'image numérique n'est destinée qu'à l'aperçu et ne sera pas enregistrée.

Paramètres du papier

Cliquez sur l'onglet Papier pour définir des valeurs liées à la sortie de l'image.

(1)	Dimension de la page	Dimension de la page vous permet de capturer une partie du document numérique. Choisissez votre format de papier dans la liste déroulante Dimension de la page, définitisse les valeurs de Décalage X et de Décalage Y ou spécifique la Largeur et la Longueur pourdéfinir voszone numérique. Cliquez sur Fenêtre d'aperçu (4) pour prévisualiser la position de l'image tandis que vous modifie les valeurs. •Décalage X:la distance entre le bord gauche du document et le bord gauche de la zone numérique •Décalage Y:la distance entre le bord supérieur du document et le bord supérieur de la zone numérique •Largeur:la largeur de la zone numérique •Longueur:la longueur de la zone numérique
(2)	Unité	Unité vous permit de définir vosysteme de mesure préfééré. Sélectionnez Pouces, Millimètres ou Pixels dans la liste déroulante.
(3)	Par défaut	Rétablit les paramètres par défaut de cet onglet et de tous les autres onglets Propriétés.
(4)	Fenêtre d'aperçu	Cliquez pour prévisualiser vos image avant de la numérique. Cette image d'aperçu vous aide à définir vosze de numérique. Lorsque vous cliquez sur Aperçu, la numériqueation de l'aperçu commence et l'image numérique s'affiche dans la Fenêtre d'aperçu. Veuillez notes que l'image numérique n'est destinée qu'à l'aperçu et ne sera pas enregistrée.

Paramètres des options

Cliquez sur l'onglet Options pour définir des paramètres de traitement d'image supplémentaires ou étalonnner votre scanner.

(1)	Degrés de rotation	Choisissez l'angle de rotation dans la liste déroulante si vous pouze réorienter votre image numérique.
(2)	Miroir	Cochez la case Miroir pour inverterer votre image.
(3)	Étalonnage	Permet d'étalonner le scanner. Pour plus d'informations, consultez la section Étalonnage via un logiciel (Macintosh) à la page 39.
(4)	Par défaut	Rétablit les paramètres par défaut de cet onglet et de tous les autres onglets Propriétés.
(5)	Fenêtre d'aperçu	Cliquez pour prévisualiser votre image avant de la numérique. Cette image d'aperçu vous aide à définir votre zone de numérique. Lorsque vous cliquez sur Aperçu, la numérique de l'aperçu commence et l'image numérique s'affiche dans la Fenêtre d'aperçu. Veuillez notes que l'image numérique n'est destinée qu'à l'aperçu et ne sera pas enregistrée.

Informations

Cliquez sur l'onglet Informations pour consulter les informations relatives au système et au scanner.

(1) Langue Choisissez dans la liste déroulante la langue que vous souhaitez afficher.

Utilisation de Button Manager V2 (Windows®)

REMARQUE

• Pour obtenir des instructions plus détaillées, consultez le Guide de l'utilisateur de Button Manager V2 disponible depuis le menu Aide de l'application.

• Pour afficher le menu Aide, cliquez avec le bouton droit sur l'icone Button Manager V2 d'etat système, puis cliquez sur Aide.

de la barre

Utilisez une des deux méthodes suivantes pour lancer Button Manager V2.

Pour afficher l'icone de raccourci et lancer Button Manager V2 depuis la barre d'etat système

Connectez le cable micro USB au port micro USB situé à l'arrière du scanner. Connectez le cable micro USB à un des ports USB de votre ordinateur.
2 Cliquez sur l'icone Button Manager V2 de la barre d'etat système située en bas à droite de l'écran de votre ordinateur.
3 Button Manager V2 se lance.

Pour lancer Button Manager V2 depuis le bouton Démarrer de Windows®

1 Cliquez sur Demarrer > Tous les programmes > Brother DS-620 (DS-720D) Scanner > Button Manager > Button Manager V2.
Lorsque la boîte de dialogue Sélectionner le modèle de scanner s'affiche, Sélectionnez votre modele de scanner dans la liste, puis cliquez sur OK.
3 Button Manager V2 se lance.

Méthodes de numérisation

Il existe deux façon de numériser via Button Manager V2. Si nécessaire, vérifie ou modifiez les paramètres de numérisation avant de lancer la numérisation.

Pour numériser depuis le bouton de numérisation du panneau des boutons Button Manager V2

1 Insérez un document dans le scanner.
2 Lancez Button Manager V2.
3 Si nécessaire, cliquez avec le bouton croit sur le bouton de numérisation souhaité dans le panneau des boutons Button Manager V2 pour modifier les paramètres de numérisation. Pour plus d'informations, consultez le Guide de l'utilisateur de Button Manager V2.
Pour lancer la numérisation, cliquez sur le bouton de numérisation que vous poulez utiliser dans le panneau des boutons Button Manager V2.

Pour numériser depuis le bouton Démarrer de votre scanner

1 Insérez un document dans le scanner.
2 Lancez Button Manager V2.
3 Si nécessaire, cliquez avec le bouton croit sur le bouton de numérisation souhaité dans le panneau des boutons Button Manager V2 pour modifier les paramètres de numérisation. Pour plus d'informations, consultez le Guide de l'utilisateur de Button Manager V2.
4 Cochez la case située à gauche du bouton de numérisation que vous souhaitez utiliser.
5 Appuyez sur le bouton Demarrer de votre scanner pour lancer la numérisation.

Boutons de numérisation du panneau de boutons Button Manager V2 (Windows®)

Numériserversuneimage

Utilisez cette option pour ouvrir l'image numérique dans une application spécifique. Veuillez noter que l'application doit déjà être ouverte et en cours d'exécution sur votre ordinateur.

Pour modifier les paramètres de numérisation, cliquez avec le bouton droit sur le bouton

Scan

Scan

(voir le Guide de l'utilisateur de Button Manager V2).

1 Insérez un document dans le scanner.
2 Lancez Button Manager V2.
3 Cliquez sur Scan

Une fois la numérisation terminée, l'image numérique est insérée dans votre application ouverte et en cours d'exécution.

Vérifiez le résultat de la numérisation.

REMARQUE

• Si aucune application ne se lance ou si l'application est réduite, l'image numérique sera enregistrée dans un dossier prédéfini (pour plus d'informations sur la modification du chemin d'accès au dossier, consultez le Guide de l'utilisateur de Button Manager V2).
• Si plusieurs applications sont ouvertes, l'image numérique s'affiche dans l'application active.

NumériservsBR-Docs

Utilisez cette option pour enregistrer l'image numérique dans BR-Docs. Pour modifier les paramêtres

de numérisation, cliquez avec le bouton croit sur le bouton BR-Docs

1 Insérez un document dans le scanner.

2 Lancez Button Manager V2.

3 Cliquez sur BR-Docs

pour lancer la numérisation.

Une fois la numérisation terminée, l'image numérique est directement envoyée à BR-Docs. Vérifiez le résultat de la numérisation.

REMARQUE

Pour plus d'informations sur BR-Docs, consultez le Guide de l'utilisateur de Button Manager V2.

Numériservers uneapplication

Utilisez cette option pour ouvrir l'image numérique dans une application que vous désissez dans une liste. Pour modifier les paramètres de numérique, cliquez avec le bouton droit sur le bouton Scan To App

Scan To App

1 Insérez un document dans le scanner.
2 Lancez Button Manager V2.
3 Cliquez sur Scan To App

Scan To App

pour lancer la numérisation.

Une fois la numérisation terminée, l'image numérique est ouverte dans une application que vous avez besoin dans la liste affichée.

Vérifiez le résultat de la numérisation.

Numériserversun e-mail

Utilisez cette option pour joindre l'image numérisée à un e-mail.

Pour modifier les paramètres de numérisation ou le logiciel de messagerie, cliquez avec le bouton droit sur

le bouton E-Mail

E-Mail

1 Insérez un document dans le scanner.

2 Lancez Button Manager V2.

3 Cliquez sur E-Mail

E-Mail

pour lancer la numérisation.

Une fois la numérisation terminée, votre logiciel de messagerie se lance et l'image numérique est jointe à un e-mail vierge.

Vérifiez le résultat de la numérisation.

Numériser vers une imprimante

Utilisez cette option pour imprimer l'image numérisée via votre imprimante par défaut.

Pour modifier les paramètres de numérisation ou l'imprimante de destination, cliquez avec le bouton droit

sur le bouton Printer Printer

1 Insérez un document dans le scanner.

2 Lancez Button Manager V2.

3 Cliquez sur Printer

Printer

pour lancer la numérisation.

Une fois la numérisation terminée, l'image numérique est imprimée depuis votre imprimante par défaut. Vérifiez le résultat de la numérisation.

Numériser vers un dossier partagé

Utilisez cette option pour enregistrer l'image numérique dans un dossier partagé de votre réseau.

Pour modifier les paramètres de numérisation, cliquez avec le bouton droit sur le bouton Shared Folder

Shared Folder

1 Insérez un document dans le scanner.
2 Lancez Button Manager V2.
3 Cliquez sur Shared Folder Shared Folder pour lancer la numérisation.

Une fois la numérisation terminée, l'image numérique est directement envoyée dans le dossier partagé. Vérifiez le résultat de la numérisation.

Numériserversun serveur FTP

Utilisez cette option pour enregistrer l'image numériisée dans un dossier de votre serveur FTP.

Pour modifier les paramètres de numérisation, cliquez avec le bouton droit sur le bouton

FTP

1 Insérez un document dans le scanner.
2 Lancez Button Manager V2.
3 Cliquez sur FTP FTP pour lancer la numérisation.

Une fois la numérisation terminée, l'image numérique est directement envoyée dans le dossier de vote serveur FTP.

Vérifiez le résultat de la numérisation.

6

Étalandage du scanner

N'étalonnez votre scanner que si les images numériées commencent à partir flues, si la couleur semble anormale (plus souvent que la normale), après 8000 numérisations, ou si le scanner a été stocké pendant une longue période sans être utilisé.

Pour réussir l'étalonnage, vous aurez besoin de la feuille de calibrage fournie avec votre scanner.

Étalandage via un logiciel (Windows®)

Double-cliquez sur le raccourci DSmobileCapture de votre bureau.
La boîte de dialogue Sélectionner le modèle de scanner s'affiche. Sélectionnez TWAIN sous Type de pilote, Sélectionnez Brother DS-620 (DS-720D) sous Modèle de scanner, puis cliquez sur OK.
3 DSmobileCapture se lance.
4 Cliquez sur Configurer

5 Cliquez sur l'onglet Options.
6 Cliquez sur Etalonnage pour lancer l'etalonnage du scanner.

Un message vous invitant à insérer la feuille de calibrage s'affiche.

Tenez les bords de la feuille de calibrage et inserez-la dans la fente d'alimentation comme illustré ci-dessous. Cliquez sur Oui.

REMARQUE

Tenez uniquement les bords de la feuille de calibrage et voirlez à ne pas toucher la zone blanche ou noire. Laisser des marques ou des empreintes sur cette feuille peut provoquer des erreurs au niveau de l'étalonnage.

9 La numérisation commence automatiquement.
Une fois la feuille de calibrage numérique, le message Étalonnage réussi. s'affiche à l'écran, indiquant la fin de l'étalonnage. Cliquez sur OK pour terminer l'étalonnage, puis cliquez sur OK pour fermer l'écran Options.

REMARQUE

Si le message Échec de l'étalonnage s'affiche à l'écran, débranche le cable micro USB de l'ordinateur. Reconnectez le cable micro USB à l'ordinateur et reliancez l'étalonnage. En cas de nouvel échec de l'étalonnage, vérifie la propre de la tête d'impression du scanner.

Étalandage via un logiciel (Macintosh)

Double-cliquez sur le raccourci DSmobileCapture

de votre bureau.

DSmobileCapture se lance.
3 Cliquez sur l'onglet Options.
4 Cliquez sur Étalonnage pour lancer l'étalonnage du scanner.

Un message vous invitant à insérer la feuille de calibrage s'affiche.

6 Tenez les bords de la feuille de calibrage et inserez-la dans la fente d'alimentation comme illustré ci-dessous. Cliquez sur OK.

REMARQUE

Tenez uniquement les bords de la feuille de calibrage et veiliez à ne pas toucher la zone blanche ou noire. Laisser des marques ou des emprentes sur cette feuille peut provoquer des erreurs au niveau de l'étalonnage.

La numérisation commence automatiquement.
8 Une fois la feuille de calibrage numérique, le message Étalonnage réussi. s'affiche à l'écran, indiquant la fin de l'étalonnage. Cliquez sur OK pour terminer l'étalonnage.

REMARQUE

Si le message Échec de l'étalonnage s'affiche à l'écran, débranchez le cable micro USB de l'ordinateur. Reconnectez le cable micro USB à l'ordinateur et reliancez l'étalonnage. En cas de nouvel échec de l'étalonnage, vérifie la propriété de la tête d'impression du scanner.

7 Maintenance du scanner

IMPORTANT

N'utilisez aucun solvant ou liquide corrosif, comme de l'alcool, du kerosène, etc., pour nettoyer une partie du scanner, qu'elle qu'elle soit, sans quoi vous risquez d'endommager le plastique de façon définitive.

Nettoyage de l'extérieur du scanner

Pour éviter toute accumulation de poussière, nous vous recommendons de nettoyer régulièrement l'extérieur de votre scanner.

1 Debranche le cable micro USB au niveau du scanner et de l'ordinateur.
2 Essuyez l'extérieur du scanner avec un chiffon doux, sec et non pelucheux. Si nécessaire, nettoyez l'extérieur avec un tissu légèrement humidifié avec de l'eau ou un détergent dilué, et terminez avec un tissu sec.
3 Reconnectez le cable micro USB au scanner et à l'ordinateur.

Nettoyage de l'intérieur du scanner

Pour préserver la qualité de l'image numérique, nettoyez régulièrement l'intérieur de votre scanner. Si des lignes verticales ou des rayures apparaisent sur des images numériées, cela indique qu'il est temps de nettoyer votre scanner.

1 Debranche le cable micro USB au niveau du scanner et de l'ordinateur.
Ouvrez le couvercle supérieur du scanner.

Maintenance du scanner

3 Essuyez delicatement la bande de verre de numérisation et les rouleaux d'alimentation avec le tissu de nettoyage fourni.

4 Fermez le couvercle supérieur.
5 Reconnectez le cable micro USB au scanner et à l'ordinateur.

IMPORTANT

Pour obtenir une aide technique, vous doivent contacter le centre de Service clientèle du pays où vous\ avez acheté le scanner. Pour plus d'informations, consultez la section Service clientèle à la page 54. Les appel doivent être passés depuis ce pays.

Si vous pensez que votre scanner présente un problème, consultez le tableau ci-dessous et effectuez les actions suggerées.

Vous pouvez facilement résoudre la plupart des problèmes vous-même. Si vous avez besoin d'une aide supplémentaire, accédez au Brother Solutions Center à l'adresse http://solutions.brother.com/ pour accéder à la FAQ (foire aux questions) et obtenir des conseils de dépannage.

L'utilisation de fournitures d'une marque autre que Brother peut affecter la qualité de numérisation, le fonctionnement du matériel et la fiabilité du produit.

Messages d'erreur et d'entretien

Message d'erreur	Cause	Action
Pilote occupé.	L'application de numérisation utilisée s'est bloquée ou le pilote du scanner est verrouillé avec des droits d'administrateur.	Déconnectez le cable micro USB de l'ordinateur. Reconnectez le cable micro USB à l'ordinateur et relancez l'application.
Bourrage papier. Veuillez ouvrir le couvercle supérieur et-retirer le papier coincide en tirant dessus vers l'avant, puis réessayez.	Bourage papier.	Ouvrez le couvercle supérieur et retirez le document en tirant dessus vers l'avant, puis reférer ce couvercle.
Le couvercle du chargeur de document manuel est ouvert.	Le couvercle supérieur du scanner est ouvert alors que la numérisation débute.	Fermez le couvercle supérieur et relancez la numérisation.
Aucun document dans le module d'alimentation automatique.	Aucun document n'estopsisent dans la fente d'alimentation.	Placez votre document dans la fente d'alimentation et relancez la numérisation.
Impossible de trouver le scanner.	Le scanner n'est pas connecté à l'ordinateur.	Vérifiez que le cable micro USB reliant le scanner à l'ordinateur est correctement connecté.
Erreur système.	Le système d'exploitation ne peut pas reconnaître le scanner.	■ Vérifiez que le cable micro USB reliant le scanner à l'ordinateur est correctement connecté. ■ Redémarrez l'ordinateur.
Éché de l'étalonnage. Veuillez redémarrer l'appareil.	Une erreur a provoqué l'éché de l'étalonnage. La feuille de calibrage n'a peut-être pas été insérée dans le bon sens.	Déconnectez le cable micro USB de l'ordinateur. Reconnectez le cable micro USB à l'ordinateur et reliancez l'étalonnage. Insérez la feuille de calibrage dans le bon sens. Utilisateurs Windows®: pour effectuer l'étalonnage via un logiciel, consultez la section Étalonnage via un logiciel (Windows®) à la page 36. Utilisateurs Macintosh: pour effectuer l'étalonnage via un logiciel, consultez la section Étalonnage via un logiciel (Macintosh) à la page 39.

Dépannage

Problèmes de numérisation

Problème	Cause	Suggestions
Mon scanner ne s'allume pas.	Le cable micro USB n'est pas correctement connecté.	Assurez-vous que le cable micro USB est correctement connecté au scanner et à l'ordinateur.
Mon ordinateur ne reconnaît pas le scanner lorsqu'il est connecté via le cable micro USB.	Les causes peuvent varier.	Assurez-vous que le cable micro USB est correctement connecté au scanner et à l'ordinateur. Déconnectez le cable micro USB et reconnectpez-le au scanner et à l'ordinateur.
Mes images numériées sont traversées par des lignes noires, comportant des espaces blancs ou sont globalement de mauvaise qualité.	Ce problème se produit si le scanner n'est pas correctement étaconné ou si un corps étranger (trombone, bout de papier, etc.) est coincé dedans.	1. Assurez-vous que la fente d'alimentation des documents n'est pas obstruée. Si vous trouvez des corps étrangers, retirez-les du scanner.2. Étalonnez votre scanner (voir Étaconnage du scanner à la page 36).Si la qualité de la numérisation ne s'est pas améliorée après l'étaconnage du scanner :1. Nettoyez le scanner (voir Maintenance du scanner à la page 41).2. Étalonnez une nouvelle fois votre scanner.
Mon document ne s'est pas correctement numérique.	Les guides-documents ne sont pas régés en fonction de la largeur du document.	Réglez le guide-document en fonction de la largeur du document.
	Les paramètres ne sont pas adaptés à votre document. Par exemple, vous avez introduit un document A4 alors que le format A5 était sélectionné.	Assurez-vous que les paramètres de format du document sont adaptés à votre document. Utilisateurs Windows® : consultez la section Paramètres du papier à la page 17. Utilisateurs Macintosh : consultez la section Paramètres du papier à la page 27.
La vitesse de numérisation est trop lente.	La résolution n'est pas adaptée à votre document.	Diminuez la résolution du scanner. Utilisateurs Windows® : consultez la section Paramètres des images à la page 16. Utilisateurs Macintosh : consultez la section Paramètres des images à la page 24.
Mon scanner est connecté, mais il ne fait rien, pas même avancer le document.	Votre document n'est pas correctement positionné.	Insérez le document jusqu'à ce que vous sentiez que son bord supérieur touche l'intérieur du scanner.
	Votre document est trop fin ou trop écais.	Vérifiez que votre document est ajusté à l'appareil (voir Spécifications des documents à la page 6). Si le document n'est pas à l'origine du problème : 1. Vérifiez que le cable micro USB reliant le scanner à l'ordinateur est correctement connecté. 2. Réinstallé le pilote du scanner depuis le DVD-ROM.
	Le couvercle supérieur du scanner est ouvert.	Fermez le couvercle supérieur et relancez la numérisation.
Le document est coince.	Les causes peuvent varier.	Ouvrez le couvercle supérieur du scanner et tirez doucement sur le document pour le sortir. Assurez-vous qu'il ne reste plus de bouts de papier à l'intérieur du scanner.
	Votre document n'est pas adapté à l'appareil (par exemple, si le papier est trop long).	■ Assurez-vous que votre document est ajusté à l'appareil (voir Spécifications des documents à la page 6).■ Utilisez la feuille de support fournie (voir Chargement de la feuille de support à la page 10).
Mon scanner chauffe.	Il est normal que votre scanner dégage un peu de chaleur après une utilisation prolongée.	Si le scanner dégage une oedeur étrange ou s'il semble un peu trop chaud au toucher, déconnectez immeditatement le cable micro USB du scanner et de l'ordinateur.
La numérisation est de mauvaise qualité.	De la poussière de papier s'est accumulée dans le scanner.	Nettoyez votre scanner (voir Maintenance du scanner à la page 41).
	Le scanner doit être étalonné.	Réalisez l'étalonnage. • Utilisateurs Windows®: pour effectuer l'étalonnage via un logiciel, consultez la section Étalonnage via un logiciel (Windows®) à la page 36. • Utilisateurs Macintosh: pour effectuer l'étalonnage via un logiciel, consultez la section Étalonnage via un logiciel (Macintosh) à la page 39.
	La résolution du scanner est trop BASSE.	Augmentez la résolution du scanner. Utilisateurs Windows®: consultez la section Paramètres des images à la page 16. Utilisateurs Macintosh: consultez la section Paramètres des images à la page 24.
Les couleurs de l'image numérique sontsonsures.	Les paramètres ne sont pas adaptés au type de document numérique.	Modifiez les paramètres de numérisation. Utilisateurs Windows®: consultez la section Paramètres des images à la page 16. Utilisateurs Macintosh: consultez la section Paramètres des images à la page 24.
	Le scanner doit être étalonné.	Réalisez l'étalonnage. • Utilisateurs Windows®: pour effectuer l'étalonnage via un logiciel, consultez la section Étalonnage via un logiciel (Windows®) à la page 36. • Utilisateurs Macintosh: pour effectuer l'étalonnage via un logiciel, consultez la section Étalonnage via un logiciel Macintosh) à la page 39.
La reconnaissance de caractères (OCR) ne fonctionne pas.	La résolution du scanner est trop BASSE.	Augmentez la résolution du scanner. Utilisateurs Windows®: utilisez PaperPortTM 12SE pour augmenter la résolution. Utilisateurs Macintosh: utilisez Presto! PageManager 9 pour augmenter la résolution.
	(Utilisateurs Windows®) Nuance PaperPortTM 12SE n'est pas installé sur l'ordinateur.	Assurez-vous d'avoir installé Nuance PaperPortTM 12SE à partir du DVD-ROM fourni.
	(Utilisateurs Macintosh) Presto! PageManager n'est pas installé sur l'ordinateur.	Assurez-vous d'avoir installé Presto! PageManager à partir du DVD-ROM fourni.

Difficultés liées aux logiciels

Problème	Cause	Suggestions
L'image numérique est de travers.	Le guide-document du scanner n'est pas réglié en fonction de la largeur du document.	Réglz le guide-document en fonction de la largeur du document.
Des lignes verticales blanches ou des rayures blanches apparaissent sur l'image numérique.	Le scanner est directement à la lumière du soleil.	• Rentrez le scanner ou éloignez-le de la lumière directe du soleil.
	Le scanner est proche d'une source de lumière.	• Éloignez le scanner de la source de lumière.
L'image numérique compte des Bavures.	Votrue document est trop fin.	Vérifiez que votre document est adapté à l'appareil (voir Spécifications des documents à la page 6).
	Le paramètre de contraste est inapproprié.	Augmentez le niveau de contraste. Utilisateurs Windows®: consultez la section Paramètres des images à la page 16. Utilisateurs Macintosh: consultez la section Paramètres des images à la page 24.
(DS-720D unquivalent) Il est impossible d'effectuer des numériisations recto versus.	Les paramètres de numérique reto verse ne sont pas configurés dans DSmobileCapture.	Cochez la case Duplex dans l'onglet Image de DSmobileCapture.

Difficulté	Cause	Suggestions
Lorsque j'accue sur Numérique dans mon logiciel de numération, un message d'erreur s'affiche : Veuillez installer le scanner ou La numérique a été annulée parc que le scanner n'est pas sous tension ou correctement connecté.	Ce message d'erreur s'affiche si le scanner n'est pas reconnu par l'ordinateur.	1. Assurez-vous que le scanner est correctement connecté. 2. Vérifie que le cable micro USB fonctionne et qu'il ne présente ni usure ni dommage. Si l'erreur continue de s'afficher alors que le cable micro USB est correctement connecté, réinstallé le pilote du scanner à partir du DVD-ROM.
Je ne parviens pas à installer les pilotes du scanner. (Windows®)	Vous ne disposez peut-être pas de privilèges d'administrateur.	Connectez-vous à Windows® avec des droits d'administrateur.
Je ne parviens pas à installer les pilotes du scanner. (Macintosh)	Vous ne disposez peut-être pas de privilèges d'administrateur.	Dans le menu Apple, Sélectionnez Préférences Système > Système > Utilisateurs et groupes. La liste des comptes actuels s'affiche sur la gauche de la fenêtre. L'un d'eux doit correspondre à votre nom et être suivi de la mention « Admin ». Si ce n'est pas le cas, contactez votre administrateur système.
La taille du fichier est trop importante.	La taille du fichier dépend de nombreux facteurs. La taille physique du document et la quantité de texte/d'éléments graphiques sur chaque page sont des facteurs qui affectent la taille du fichier. Ces facteurs ne peuvent pas être modifiés.	Pour réduire au minimum la taille du fichier de numérisation correspondant à un document donné, utilisez la résolution la plus faible possible et le mode Noir et blanc, et numériquez la zone la plus petite possible. Si vous utilisez les paramètres opposés (numérique en résolutionxmax, en mode Couleur, et de la zone la plus large possible), la taille du fichier produit sera maximale. Utilisateurs Windows® : consultez la section Modification des paramètres de numériqueation de DSmobileCapture (Windows®) à la page 15. Utilisateurs Macintosh : consultez la section Modification des paramètres de numériqueation de DSmobileCapture (Macintosh) à la page 24.

Autres difficultés

Difficulté	Cause	Suggestions
Je n'ai pas de feuille de calibrage ou je l'ai perdue.	Les causes peuvent varier.	La feuille de calibrage brillante spéciale fournie avec votre scanner vous fournir les autres résultats possibles au niveau de l'étalonnage.Pour commander une nouvelle feuille de calibrage, accédez au Brother Solutions Center à l'adresse http://solutions.brother.com/ ou consultez les informations de contact de votre bureau Brother local sur http://www.brother.com/
Je souhaite utiliser un concentrateur USB.	Les causes peuvent varier.	Celui-ci pourrait en effet ne pas fournir une puissance suffisante au scanner.

éristiques techniques

REMARQUE

Ce chapitre présente une synthèse des caractéristiques techniques du scanner. Si vous souhaitez connaître d'autres caractéristiques techniques, accédez à la page produit de votre scanner sur http://www.brother.com/ et cliquez sur l'onglet Caractéristiques.

Généralités

			DS-620	DS-720D
Source d'alimentation			Port USB 5 V CC
Consommation d'énergie		Numérisation	2,5 W 500 mA ou moins
		Prêt	1,0 W 200 mA ou moins
Dimensions		Largeur	290,5 mm
		Hauteur	36,7 mm	40,7 mm
		Profondeur	52,5 mm	66,9 mm
Poids			Environ 400 g	Environ 500 g
Température		En fonctionnement	5 à 35 °C
Humidité		En fonctionnement	15 à 85 %
		Stockage	10 à 90 %
Format des documents	Feuille individuelle	Largeur	55 à 215,9 mm
		Longueur	Numérisation recto90 à 812,8 mm
			-	Numérisation recto verso (DS-720D uniquement)90 à 406,4 mm

Scanner

		DS-620	DS-720D
Couleur/Noir et blanc		Oui/Oui
Numérisation recto verso		Non	Oui
Compatible TWAIN	Windows®	Windows® XP 1/Windows Vista®/Windows® 7/Windows® 8
	Macintosh	Mac OS X 10.6.x, 10.7.x, 10.8.x²
Profondeur des couleurs	Entrée	Traitement des couleurs 48 bits
	Sortie	Traitement des couleurs 24 bits
Résolution	Optique	Jusqu'à 600 × 600 ppp
	Interpolée	1 200 ppp
Largeur de numérisation		Jusqu'à 216 mm
Échelle de gris	Entrée	16 bits
	Sortie	8 bits
Vitesse de numérisation max.		Mono 8,0 ppm (7,5 secondes (Letter) jusqu'à 300 ppp)7,5 ppm (8 secondes (A4) jusqu'à 300 ppp)4,3 ppm (14,1 secondes (Letter) au-dessus de 400 ppp)4 ppm (15 secondes (A4) au-dessus de 400 ppp)Couleur 8,0 ppm (7,5 secondes (Letter) jusqu'à 300 ppp)7,5 ppm (8 secondes (A4) jusqu'à 300 ppp)4,3 ppm (14,1 secondes (Letter) au-dessus de 400 ppp)4 ppm (15 secondes (A4) au-dessus de 400 ppp)
Vitesse de numérisation recto verso max.		-	Mono 5,3 ppm (11,3 secondes (Letter) jusqu'à 300 ppp)5 ppm (12 secondes (A4) jusqu'à 300 ppp)3 ppm (19,8 secondes (Letter) au-dessus de 400 ppp)2,9 ppm (21 secondes (A4) au-dessus de 400 ppp)Couleur5,3 ppm (11,3 secondes (Letter) jusqu'à 300 ppp)5 ppm (12 secondes (A4) jusqu'à 300 ppp)3 ppm (19,8 secondes (Letter) au-dessus de 400 ppp)2,9 ppm (21 secondes (A4) au-dessus de 400 ppp)

Annexe A

1 Dans ce guide de l'utilisateur, l'appellation Windows XP désigne Windows XP Édition Familiale et Windows XP Professionnel.
Pour Obtir les dernieres mises a jour de pilotes pour la version de Mac OS X que you utilisez, consultez notre site Web a l'adresse http://solutions.brother.com/

Interfaces

USB	USB 2.0 haute vitesse1,2 Utilisez un cable USB 2.0 (Type A/B) d'une longueur maximale de 1,2 mètre.

1 Votr s 1.1
2 Les ports USB tiers ne sont pas pris en charge.

Ordinateur - configuration requise

SYSTÉMES D'EXPLOitation ET FONCTIONS LOGICIELLES PRIS EN CHARGE
Plate-forme informatique et version du système d'exploitation		Vitesse minimale du processeur	Quantité de RAM minimale	Quantité de RAM recommanédée	Espace libre sur le disque pour l'installation		Interface PC prise en charge
					Pour les pilotes	Pour les applications
Système d'exploitation Windows®	Windows® XP Edition familiale Windows® XP Professionnel	Intel® Core™2 Duo ou équivalent	1 Go	2 Go	80 Mo	1,2 Go	USB
	Windows® XP Professionnel Édition x64	Processeur 64 bits (Intel®64 ou AMD64) pris en charge	1 Go	2 Go
	Windows Vista®	Processeur 64 bits Intel® Core™2 Duo ou équivalent (Intel®64 ou AMD64) pris en charge	1 Go	2 Go	80 Mo	1,2 Go
	Windows® 7	Processeur 64 bits Intel® Core™2 Duo ou équivalent (Intel®64 ou AMD64) pris en charge	1 Go (32 bits) 2 Go (64 bits)	2 Go (32 bits) 4 Go (64 bits)	80 Mo	1,2 Go
	Windows® 8	Processeur 64 bits Intel® Core™ i3 ou équivalent (Intel®64 ou AMD64) pris en charge	1 Go (32 bits) 2 Go (64 bits)	2 Go (32 bits) 4 Go (64 bits)	80 Mo	1,2 Go
Système d'exploitation Macintosh	Mac OS X 10.6.x	Processeur Intel®	1 Go	2 Go	80 Mo	400 Mo	USB
	Mac OS X 10.7.x	Processeur Intel®	1 Go	2 Go
	Mac OS X 10.8.x	Processeur Intel®	2 Go	4 Go

Pour obtenir les dernières mises à jour de pilotes, consultez http://solutions.brother.com

Toutes les marques commerciales et tous les noms de marque et de produit sont la propriété de leurs compagnies respectives.

B

Annexe B

Contacter Brother

IMPORTANT

Pour obtenir une aide technique, contactez le centre de Service clientèle du pays où vous avez acheté le scanner. Pour plus d'informations, consultez la section Service clientèle à la page 54. Les appeals doivent être passés depuis ce pays.

Enregistrement de votre produit

Si vous enregistrez votre produit auprès de Brother International Corporation, vous serez considéré comme le propriétaire d'origine du produit. Notre enregistrement auprès de Brother :

■ peut faire office de confirmation de la date d'achat de votre produit si vous perdezyerne reçu ;
peut etre utilisé dans le cadre d'une déclaration de sinistre en cas de perte de produit couverte par voire assurance ;
■ nous permettra de vous avertir en cas d'améliorations apportées à votre produit et d'offres spéciales.

Complétez la fiche d'enregistrement de garantie et d'essayi Brother et faxez-la. Vous pouvez également enregistrer votre nouveau produit en ligne à l'adresse

Le site Brother Solutions Center est votre guichet unique pour tous vos besoin concernant votre apparéil Brother. Vous pouvez y télécharger les logiciels, documents et utilisaires les plus récents, consulter la FAQ (foire aux questions) et les conseils de dépannage, et apprendre à tirer le meilleur parti de votre produit Brother.

Vouss pouze également retrouver les mises à jour de pilotes Brother sur le site Brother Solutions Center.

Pour assurer à votre apparéil des performances toujours à la pointe, consultez le site Brother Solutions

Center afin d'obtenir la version la plus récente de son microprogramme.

Service clientèle

Consultez le site http://www.brother.com/ pour obtenir les coordonnées de votre représentant Brother local.

Consultez le site http://www.brother.com/ pour les accessoires et fournitures Brother.

Support technique (pour PageManager et BizCard)

Adresse électronique : [e-mail]

REMARQUE

Pour tous les autres problèmes, consultez la section Service clientèle à la page 54.
