MODE D'EMPLOI VK278Q ASUS

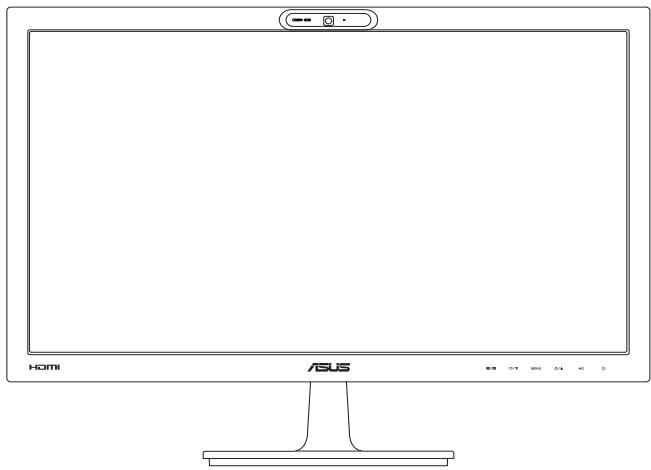

Guide de l'utilisateur
Aucune partie de cette publication, y compris les produits et logiciels y étant décrits, ne peut être produite, transmise, transcrivie, stockée dans un système d'interrogation ou traduite dans une langue quelconque, sous quelque forme et par quelque moyen que ce soit, exception faite de la documentation conservée par l'acheteur à des fins de sauvegarde, sans l'autorisation écrite expresse de ASUSTeK COMPUTER INC. (« ASUS »)
La garantie du produit ou service ne sera pas prolongée si : (1) le produit est réparé, modifié ou altéré, à moins que ladite réparation, modification ou altération soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit soit défiguré ou manquant.
ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU'ELLE SOIT, EXPRESSSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, Toute GARANTIE OU CONDITION IMPLICITE DE QUALITE MARCHANDE OU DE COMPATIBILITE A DES FINS PARTICULIERES. EN AUCUN CAS ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYES OU AGENTS NE SAURONT ETRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPECIAUX, CIRCONSTANCIELS OU CONSEQUENTS (Y COMPRIS LES DOMMAGES POUR PERTES DE PROFIT, PERTE D'UTILISATION, D'INSTALLATION OU D'EQUIPEMENT, ARRET D'ACTIVITE ET SIMILAIRE), MEME SI ASUS A ET E AVISEE DE LA POSSIBILITE DE TELS DOMMAGES DECOULANT DE TOUT DEFAULT OU D'ERREUR CONTENU DANS LE PRESENT MANUEL OU PRODUIT.
LES SPECIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRESENT MANUEL SONT FOURNIS A TITRE D'INFORMATION UNIQUÉMENT ET SONT SOUS RESERVE DE CHANGESMENT A TOUT MOMENT SANS PREAVIS ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ENDOSSE AUCUNE RESPONSABILITE OU ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAITRE DANS LE PRESENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.
Les noms de produits et raisons sociales qui apparaissent dans le présent manuel peuvent ou non être des marques commerciales ou droits d'auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu'à titre d'identification et d'explication et au bénéfice de leurs propriétaires, sans intention de contrevenance.
Table des matières
Avertissements. iv Informations de sécurité. v Soin & Nettoyage.. vi Takeback Services. vii
Chapitre 1: présentation du produit
1.1 Bienvenue! 1-1 1.2 Contenu de la boîte 1-1 1.3 Logiciel LifeFrame 2. 1-2
Instructions d'installation 1-2
1.4 Présentation du moniteur 1-2
1.4.1 Vue de devant 1-2 1.4.2 Vue de derrière 1-4 1.4.3 Fonction QuickFit 1-5
Chapitre 2 : installation
2.1 Assemblage de la base/du bras du moniteur 2-1 2.2 Réglage du moniteur 2-1 2.3 Démontage du bras/de la base (montage mural VESA seulement) 2-2 2.4 Branchement des câbles 2-3 2.5 Mise sous tension du moniteur 2-3
Chapitre 3 : instructions générales
3.1 Menu OSD (Affichage à l'écran) 3-1
3.1.1 Réconfiguration 3-1 3.1.2 Présentation des fonctions OSD 3-1
3.2 Résumé des spécifications (VK228H) 3-4
Résumé des spécifications (VK228T) 3-5 Résumé des spécifications (VK228S) 3-6
3.3 Guide de dépannage (FAQ) 3-7
3.4 Modes de fonctionnement pris en charge 3-8

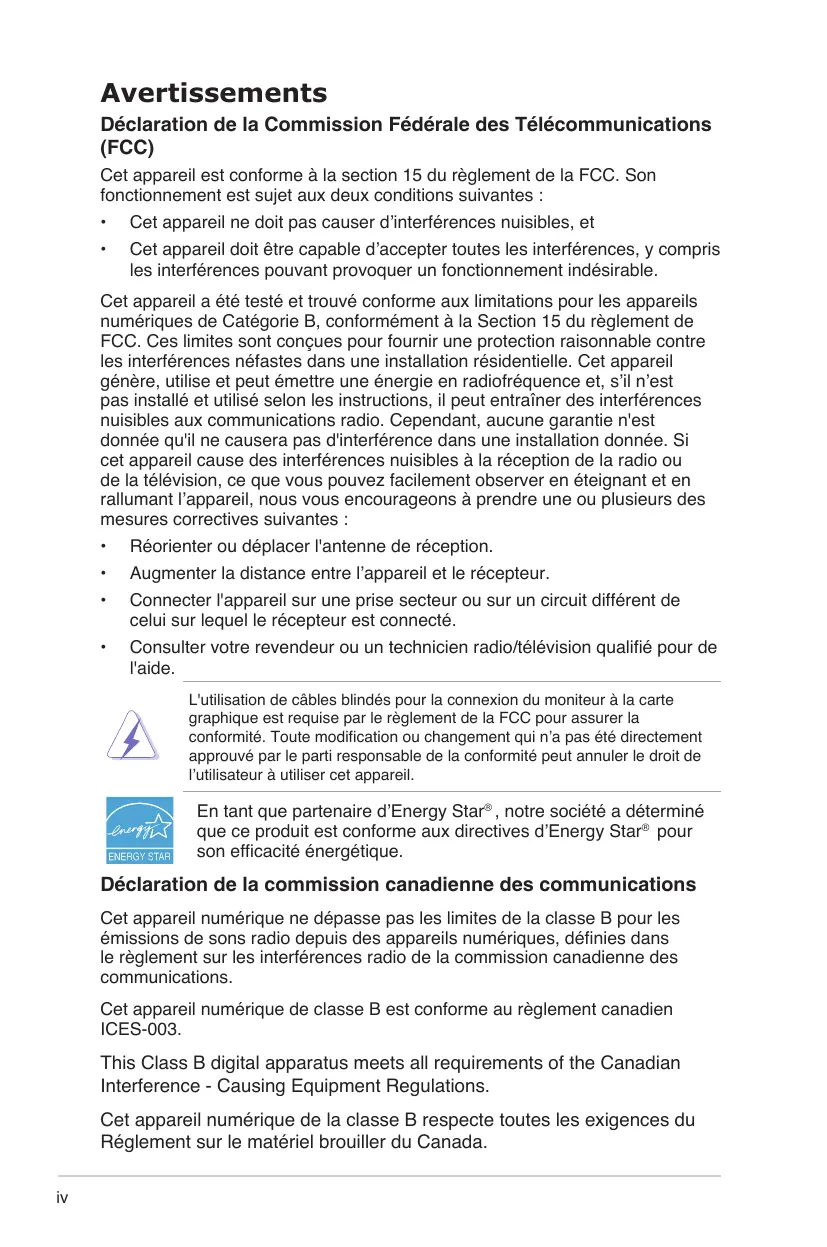

Déclaration de la commission fédérale des télécommunications (FCC)
Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes :
- Cet appareil ne doit pas causer d'interférences nuisibles, et
- Cet appareil doit être capable d'accepter toutes les interférences, y compris les interférences pouvant provoquer un fonctionnement indésirable.
Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Catégorie B, conformément à la Section 15 du règlement de FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre une énergie en radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, aucune garantie n'est donnée qu'il ne causera pas d'interférence dans une installation donnée. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :
- Réorienter ou déplacer l'antenne de réception. Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil sur une prise secteur ou sur un circuit différent de celui sur lequel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio/télévision qualifié pour de l'aide.
L'utilisation de câbles blindés pour la connexion du moniteur à la carte graphique est requise par le règlement de la FCC pour assurer la conformité. Toute modification ou changement qui n'a pas été directement approuvé par le parti responsable de la conformité peut annuler le droit de l'utilisateur à utiliser cet appareil.
En tant que partenaire d'Energy Star®, notre société a déterminé que ce produit est conforme aux directives d'Energy Star® pour son efficacité énergétique.
Déclaration de la commission canadienne des communications
Cet appareil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des appareils numériques, définies dans le règlement sur les interférences radio de la commission canadienne des communications.
Cet appareil numérique de classe B est conforme au règlement canadien ICES-003.
Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouilleur du Canada.
- Avant d'installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte. Pour éviter tout incendie ou électrocution, n'exposez jamais le moniteur à la pluie ni à l'humidité.
- N'essayez jamais d'ouvrir le boîtier du moniteur. Les haute tensions dangereuses à l'intérieur du moniteur peuvent entraîner de graves blessures corporelles.
- Si l'alimentation électrique est cassée, n'essayez pas de la réparer par vous-même. Contactez un technicien de réparation qualifié ou un revendeur.
- Avant d'utiliser le produit, assurez-vous que tous les câbles sont bien connectés et que les câbles électriques ne sont pas endommagés. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur.
- Les fentes et les ouvertures à l'arrière ou sur le dessus du boîtier sont prévues pour la ventilation. Ne bloquez pas ces fentes. Ne placez jamais ce produit près ou sur un radiateur ou une source de chaleur à moins qu'il y ait une ventilation appropriée.
- Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr(e) du type d'alimentation électrique chez vous, consultez votre revendeur ou votre fournisseur local.
- Utilisez la prise électrique appropriée qui est conforme aux normes électriques locales.
- Ne surchargez pas les barrettes de branchements et les rallonges électriques. Une surcharge peut engendrer un incendie ou une électrocution.
- Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone qui pourrait devenir humide. Placez le moniteur sur une surface stable.
- Débranche l'appareil lors des orages ou lorsqu'il n'est pas utilisé pendant une période prolongée. Ceci protégera le moniteur contre les dommages liés aux surtensions.
- N'insérez jamais des objets et ne renversez jamais du liquide dans les fentes du boîtier du moniteur. Pour assurer un fonctionnement satisfaisant, utilisez le moniteur uniquement avec des ordinateurs listed UL, qui ont des réceptacles configurés de façon appropriée et marqués 100-240V AC.
- Si vous rencontrez des problèmes techniques avec le moniteur, contactez un technicien de réparation qualifié ou votre revendeur.
Ce symbole de poubelle sur roulettes indique que le produit (appareil électrique, électronique ou batterie cellule contenant du mercure) ne doit pas être jeté dans une décharge municipale. Référez-vous à la règlementation locale pour plus d'informations sur la mise au rebut des appareils électroniques.
Soin & nettoyage
- Avant de soulever ou de déplacer votre moniteur, il est préférible de débrancher les câbles et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne soulevez pas le moniteur en tenant le support ou le cordon d'alimentation.
- Nettoyage. Éteignez votre moniteur et débranchez le cordon d'alimentation. Nettoyez la surface du moniteur à l'aide d'un chiffon sans peluche et non abrasif. Les tâches rebelles peuvent être enlevées avec un chiffon légèrement imbibé d'une solution détergente douce.
- Évitez d'utiliser un nettoyant contenant de l'alcool ou de l'acétone. Utilisez un produit de nettoyage prévu pour les écrans LCD. N'aspergez jamais de nettoyant directement sur l'écran car il pourrait goutter dans le moniteur et entraîner un choc électrique.
Les symptômes suivants sont normaux avec le moniteur :
- En raison de la nature de la lumière fluorescente, l'écran peut scintiller pendant la première utilisation. Éteignez le commutateur d'alimentation et rallumez-le pour vous assurer que le vacillement disparaît. Il se peut que vous trouviez l'écran irrégulièrement lumineux selon le motif de bureau que vous utilisez.
- Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l’écran même lorsque l’image a été changée. L’écran se rétablit lentement, ou bien vous pouvez éteindre l’alimentation pendant quelques heures. Lorsque l’écran devient noir ou clignote, ou qu’il ne s’allume plus, contactez votre revendeur ou un centre de réparation pour remplacer les pièces défectueuses. Ne réparez pas l’écran par vous-même!
Conventions utilisées dans ce guide
ATTENTION : Informations pour éviter de vous blesser en essayant de terminer un travail.
AVERTISSEMENT : Informations pour éviter d'endommager les composants en essayant de terminer un travail.
IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche.
REMARQUE : Astuces et informations supplémentaires pour aider à terminer une tâche.
Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel.
1. Sites web de ASUS
Les sites Web internationaux d'ASUS fournissant des informations mises à jour sur les produits matériels et logiciels d'ASUS. Référez-vous au site: http://www.asus.com
2. Documentation en option
Votre emballage produit peut inclure une documentation en option qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie de l'emballage standard.
Merci d'avoir acheté un moniteur LCD d'ASUS®!
Le dernier moniteur LCD à écran large d'ASUS® offre un affichage plus piqué, plus large et plus lumineux, ainsi qu'un ensemble de fonctionnalités qui améliorent le rendu visuel.
Avec ces fonctions du moniteur, vous pouvez profiter du comport et vous régaler d'une expérience visuelle!
1.2 Contenu de la boîte
Vérifiez que tous les éléments suivants sont présents dans la boîte :
✓ Moniteur LCD ✓ Base du moniteur Guide de mise en route ✓ Carte de garantie √ Cordon d'alimentation Cable VGA Cable DVI (VK228H/VK228T) Cable USB Câble audio √ CD LifeFrame 2
Si l'un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur.
1.3 Logiciel lifeframe 2
Le moniteur ASUS VK228 est arrivé du logiciel convivial LifeFrame 2 permettant aux utilisateurs de créer leurs propres photos et clips vidEOS.
Instructions d'installation
- LifeFrame 2 ne supporte que les systèmes d'exploitation Microsoft® Windows® 7/Vista/XP SP 2 (3). Le logiciel LifeFrame 2 est contenu dans le CD de support.
- Fermez toutes les autres applications.
- Insérez le CD de support dans le lecteur optique et exécutez le programme LifeFrame 2.
- Suivez les instructions à l'écran pour terminer l'installation.

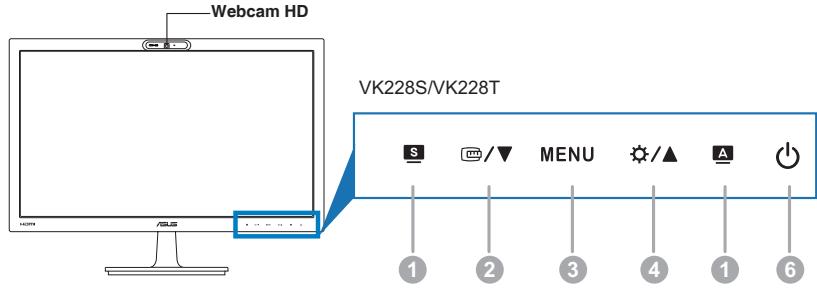

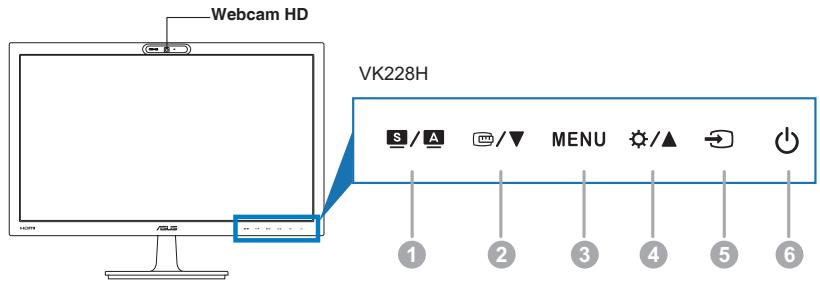

1.4.1 Vue de devant
- S/A, S, A bouton:
- Sélectionne le mode de préréglage souhaité. (S/A, S)
- Quitte le menu OSD ou retourne au menu précédent quand le menu OSD est actif. (S / A, S)
- Ajuste automatiquement l'image à sa position optimale, ainsi que l'heure et la phase, lorsque vous appuyez sur ce bouton pendant 2-4 secondes (mode VGA seulement). (S / A, A)
Baisse les valeurs ou déplace la sélection vers la gauche/bas. Active la fonction QuickFit (Veuillez vous référer au paragraphe 1.4.3 Fonction QuickFit).
- Bouton MENU :
Ouvre le menu OSD. Utilise l'élément du menu OSD sélectionné.
Augmente les valeurs ou déplace la sélection vers la droite/haut. - Touche de raccourci Luminosité
- bouton:
Appuyez sur (Bouton de sélection de l'entrée) pour afficher les signaux HDMI une fois que vous avez branché le câble HDMI sur le moniteur.
- Sélectionnez une source d'entrée disponible.
- Bouton d'alimentation/voyant d'alimentation
Pour allumer ou éteindre le moniteur. - Les couleurs du témoin d'alimentation sont indiquées dans le tableau ci-dessous :
| État | Description |
| Bleu | MARCHE |
| Orange | Mode Veille |
| OTEINT | OTEINT |

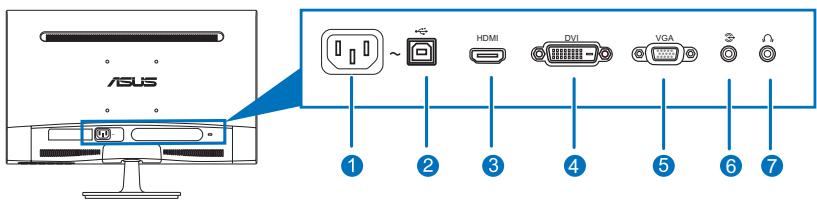

Connecteurs à l'arrière
- Prise ENTRÉE AC. Ce port sert à brancher le cordon d'alimentation.
- Port émission USB. Ce port est utilisé pour connecter un cable émission USB. Le cable active la webcam intégrée sur le moniteur.
- Port HDMI. Ce port est utilisé pour connecter un appareil HDMI externe.
- Port DVI. Ce port à 24 broches est pour la connexion du signal numérique Port DVI ordinateur.
- Port VGA. Ce port à 15 broches est pour une connexion VGA à l'ordinateur.
- Port d'entrée audio. Ce port est utilisé pour connecter la source audio du PC avec le câble audio fourni.
- Prise Écouteurs. Ce port n'est disponible que lorsqu'un câble HDMI est connecté.
1.4.3 Fonction QuickFit
La fonction QuickFit permet aux utilisateurs d'avoir un aperçu de la disposition du document ou de la photo directement sur l'écran sans imprimer des copies test.
Pour activer QuickFit, appuyez sur la touche spéciale QuickFit, puis appuyez sur la touche MENU pour basculer entre les différentes tailles de motif.
Grille alignment
Photo 4x6, 3x5, 2x2
Photo 8x10, 5x7
Lorsque QuickFit est activé, appuyez sur les boutons de commande sur le panneau avant pour effectuer les réglages. Le menu OSD QuickFit affiché dans le coin inférieur droit de l'écran guidera les utilisateurs pour effectuer les sélections.
Le menu OSD QuickFit affiché sur l'écran n'est pas accessible en appuyant dessus.

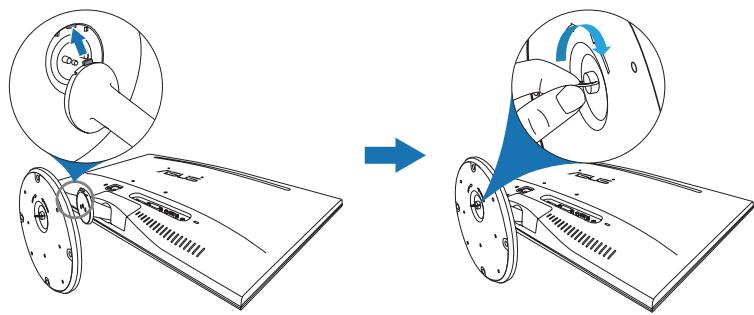

2.1 Assemblage de la base/du bras du moniteur
Pour assembler la base du moniteur :
- Posez doucement le moniteur face à terre sur une table.
- Fixez la base sur le bras, en vous assurant bien que la languette qui se trouve sur le bras entre dans la rainure sur la base.
- Fixez la base au bras de support en serrant la vis de réglage fournie avec l'appareil.
Nous vous conseillons de couvrir la surface de la table avec un chiffon pour éviter d'endommager le moniteur.
2.2 Réglage du moniteur
Pour une vision optimale, il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur pour qu'il soit confortable. - Tenez le pied pour empêcher le moniteur de tomber quand vous le changez d'angle. L'angle de réglage recommandé est de +20° à -5°.

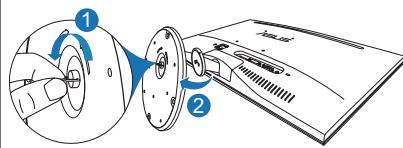

2.3 Démontage du bras/de la base (montage mural VESA seulement)
La base/le bras amovible du moniteur a été spécialement conçu(e) pour permettre un montage mural VESA.
Pour détacher la base/le bras :
- Couchez le moniteur sur une table face vers le bas.
- Enlevez les bouchons en caoutchouc des quatre orifices pour vis (Figure 1).
- Démontez la base (Figure 2).

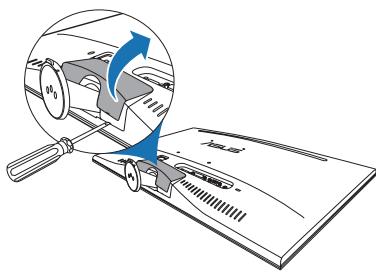

- En forçant un peu, ouvrez le capot de la charnière arrêté (Figure 3).

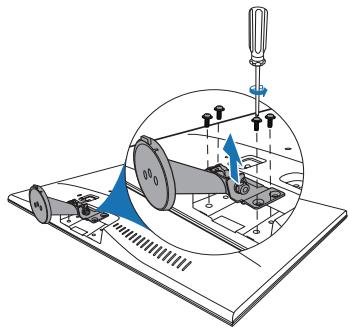

- À l'aide d'un tournevis, enlevez les quatre vis de la charnière (Figure 4), puis démontez la charnière.
Figure 1
Figure 2
Figure 3
Figure 4
Nous vous conseillons de couvrir la surface de la table avec un chiffon pour éviter d'endommager le moniteur.

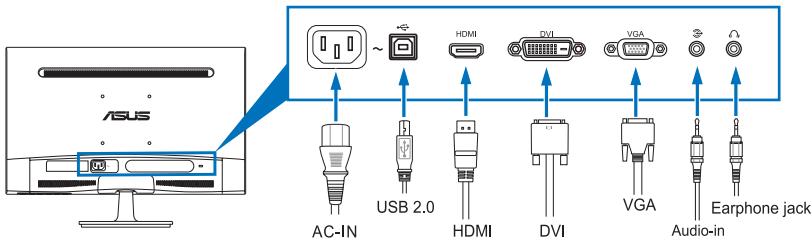

2.4 Branchement des câbles
Branchez les câbles selon les instructions suivantes :
- Pour brancher le cable audio : branchez une extrémité du cable audio sur le port d'entrée audio du moniteur, puis branchez l'autre extrémité sur le port de sortie audio de l'ordinateur.
- Pour brancher le cordon d'alimentation : connectez l'une des extrémités du cordon d'alimentation sur l'entrée CA du moniteur et l'autre extrémité sur une prise électrique. Pour brancher le cable VGA/DVI/HDMI :
a. Branchez une extrémité du cable VGA/DVI/HDMI sur le port VGA/DVI/HDMI du moniteur. b. Branchez l'autre extrémité du cable VGA/DVI/HDMI sur le port VGA/DVI/HDMI de votre ordinateur. c. Serrez les deux vis pour fixer le connecteur VGA/DVI.
- Pour utiliser la webcam : connectez le port USB du moniteur et le port USB de votre ordinateur avec le cable USB fourni.
- Pour utiliser des écouteurs (uniquement lorsqu'un cable HDMI est connecté) : branchez l'extrémité de type prise sur la prise écouteurs du moniteur.
Lorsque ces câbles sont branchés, vous pouvez désirer le signal désiré en utilisant l'élément Sélectionner la source dans le menu OSD.
2.5 Mise sous tension du moniteur
Appuyez sur le bouton d'alimentation . Voir page 1-2 pour l'emplacement du bouton d'alimentation. Le témoin d'alimentation s'allume en bleu pour indiquer que le moniteur est allumé.
3.1.1 Reconfiguration
- Appuyez sur le bouton MENU pour activer le menu OSD.
- Appuyez sur /, et pour naviguer dans les fonctions. Sélectionnez la fonction désirée et appuyez sur le bouton MENU pour l'activer. Si la fonction sélectionnée
dispose d'un sous-menu, appuyez sur l et à nouveau sur /▲ pour vous déplacer dans les fonctions du sous-menu. Sélectionnez la fonction de sous-menu désirée et appuyez sur le bouton MENU pour l'activer.
- Appuyez sur /, et sur / pour modifier les paramètres de la fonction sélectionnée.
- Pour quitter et enregistrer le menu OSD, appuyez plusieurs fois sur le bouton 34, jusqu'à ce que le menu OSD disparaisse. Pour ajuster d'autres fonctions, repésez les étapes 1-3.

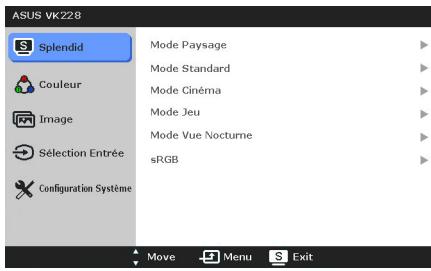

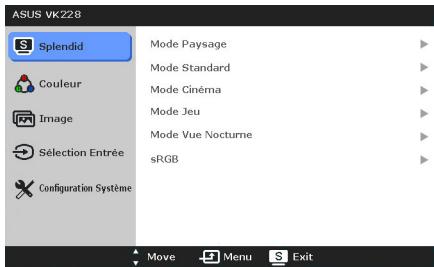

1. Splendid
Cette fonction contient six sous-fonctions que vous pouvez sélectionner pour votre préférence. Chaque mode possède l'option Réinitialiser, pour vous permettre de garder votre réglage ou de retourner au mode prédéfini.
Mode Paysage : le meilleur choix pour prendre des photos de paysage, avec la fonction d'amélioration vidéo SPLENDIDTM. Mode Standard : le meilleur choix pour éditer les documents, avec la fonction d'amélioration vidéo SPLENDIDTM. - Mode Cinéma : le meilleur choix pour les films, avec la fonction d'amélioration vidéo SPLENDIDTM. - Mode Jeu : le meilleur choix pour jouer à des jeux, avec la fonction d'amélioration vidéo SPLENDID™. - Mode Vue Nocturne : le meilleur choix pour les yeux et les films avec des scènes sombres, avec la fonction d'amélioration vidéo SPLENDIDT. - sRGB : c'est le meilleur choix pour afficher des photos et des images venant des PC.
En mode Standard, les fonctions ASCR, Saturation et Netteté ne peuvent pas être régées.

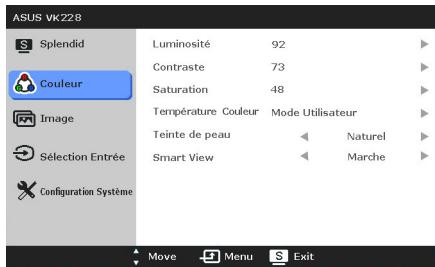

2. Couleur
Vous pouvez ajuster la Luminosité, le Contraste, la Saturation, la Température de couleur et le Teint dans ce menu.
Luminosité : la plage de réglage est de 0 à 100.
/△ est un bouton de raccourci qui permet de
Sélectionnerapidementcettefonction.
- Contraste : la plage de réglage est de 0 à 100. Saturation : la plage de réglage est de 0 à 100.
- Température Couleur : contient cinq modes de couleurs—notamment Froid, Normal, Chaud, mode utilisateur.
- Teinte de peau : contient trois modes de couleurs, notamment Rouge, Naturel et Jaune.
- Smart View : fournit une (Meilleure) qualité d'affichage avec des gros angles de vue.
En mode Utilisateur, les couleurs R (Rouge), V (Vert), et B (Bleu) peuvent être régler par l'utilisateur; la gamme de réglage est de 0 à 100.

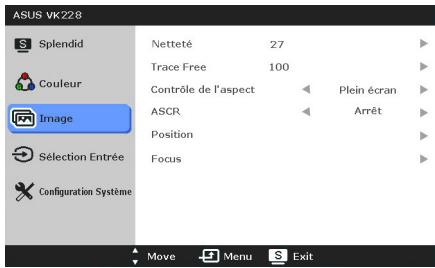

3. Image
Vous pouvez ajuster la Netteté, les Trace Free, le Contrôle d'aspect, l'ASCR, la Position (VGA uniquement) et la Mise au point (VGA uniquement) dans ce menu.
- Netteté : la plage de réglage est de 0 à 100. Trace Free : pour ajuster le temps de réponse du moniteur.
- Contrôle de l'aspect : pour changer le format de l'image sur "Plein écran" ou "4:3" ou "OverScan" (seulement disponible avec l'entrée HDMI).
- ASCR: active/désactive la fonction ASCR (Rapport de contrôlé intelligent ASUS).
- Position : pour changer la position horizontale (Position H) et la position verticale (Position V) de l'image. La plage de réglage est de 0 à 100. Focus : réduit le bruit de ligne horizontale et le bruit de ligne verticale de l'image en réglant (Phase) et (Horloge) séparément. La plage de réglage est de 0 à 100.
- Phase permet de changer la phase du signal d'horloge pixel. Un réglage incorrect résulte en des interférences horizontales sur l'écran. Horloge (fréquence des pixels) permet de contrôler le nombre de pixels balayés à chaque balayage horizontal. Si le réglage de la fréquence est incorrect, des lignes verticales s'affichent sur l'écran et l'image ne sera plus proportionnelle.

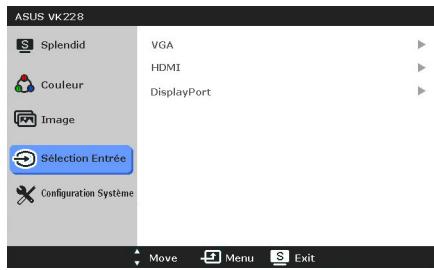

4. Sélection entrée
Utilisez cette fonction pour sélectionner la source d'entrée désirée.

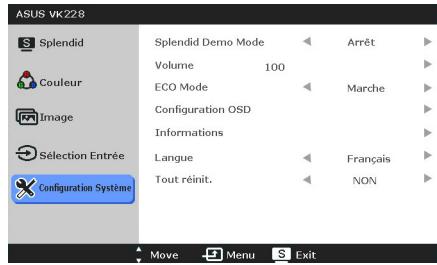

5. Configuration système
Cela vous permet de régler le système.
- Splendid Demo Mode : divise l'écran en deux pour la comparaison avec des modes Splendid. Volume : la plage de réglage est de 0 à 100. ECO Mode : réduit la consommation électrique.
- Configuration OSD :
- Pour ajuster la position horizontale (Position H)/la position verticale (Position V) du menu OSD, de 0 à 100.
- Pour ajuster la durée du délai OSD, de 10 à 120 secondes.
- Pour activer ou désactiver la fonction DDC/CI.
- Pour ajuster l'arrière-plan du menu OSD, de l'opaque vers le transparent.
- Informations : pour afficher les informations du moniteur.
- Langue : Vous pouvez choisir parmi les 10 langues suivantes : Anglais, Allemand, Italien, Français, Hollandais, Espagnol, Russe, Chinois traditionnel, Chinois simplifié et Japonais.
- Tout réinitialiser : "Oui" pour restaurer les réglages par défaut.
3.2 Résumé des spécifications (VK228H)
| Type d'affichage | TFT LCD |
| Taille de l'écran | Ecran large 21,5" (16:9, 54,6cm) |
| Résolution max. | 1920 x 1080 |
| Taille des pixels | 0,248 mm |
| Luminosité (Typ.) | 250 cd/m2 |
| Rapport de contraste (Typ.) | 1000:1 |
| Rapport de contraste (Max.) | 50.000.000:1 (avec la fonction ASCR activée) |
| Angle de vision (H/V) CR>10 | 170°/160° |
| Couleurs d'affichage | 16,7 M |
| Temps de réponse | 5 ms |
| d'amélioration videoo SPLENDIDTM. | Oui |
| SPLENDIDTM selection | 6 modes videoo prérégles (avec bouton de raccourci) |
| Réglage auto | Oui (avec bouton de raccourci) |
| Sélection de la température des couleurs | 4 températures de couleur |
| Sélection de la teinte de peau | 3 teintes de peau |
| Entrée numérique | DVI-D avec HDCP, HDMI v1.3 |
| Entrée analogue | D-Sub |
| Port d'entrée audio | Mini-prise 3,5 mm |
| Prise pour casque | Oui (Uniquement pour HDCMI) |
| Couleurs | Noir |
| Haut-parleur (interne) | 1 W x 2 Stéréo, RMS |
| DEL d'alimentation | Bleu (Allumé)/ Orange (Veille) |
| Inclinaison | +20°~ -5° |
| Montage mural VESA | 100 x 100 mm |
| Verrou Kensington | Oui |
| Tension de voltage | c.a.: 100 ~ 240V |
| Consommation électrique | Allumé: <30 W, Veille: <0,5 W, Eteint: <0,5 W |
| Température (fonctionnement) | 0°C ~ 40°C |
| Température (non utilisé) | -20°C ~ +60°C |
| Dimensions (L x H x D) | 514,1 mm x 387,2 mm x 200,6 mm (machine)566 mm x 443 mm x 130 mm (boîte) |
| Poids (approx.) | 3,220 kg (net) ; 5,225 kg (brut) |
| Multi-langues | 10 langues (Anglais, Allemand, Italien, Français,Hollmandais, Espagnol, Russe, Chinois traditionnel, Chinois simplifié et Japonais) |
| Accessoires | Câble VGA, Câble DVI, Câble USB, Câble audio, Cordon d'alimentation, Guide de mise en route, Carte de garantie, CD LifeFrame 2 |
| Approbations réglementaires | Energy Star®, CB, CE, Gost-R, CCC, UL/cUL, FCC,C-Tick, BSMI, VCCI, RoHS, WEEE, J-MOSS, ErP,Windows 7 WHQL |
*Spécifications sujettes à modification sans préavis.
Résumé des spécifications (VK228T)
| Type d'affichage | TFT LCD |
| Taille de l'écran | Ecran large 21,5" (16:9, 54,6cm) |
| Résolution max. | 1920 x 1080 |
| Taille des pixels | 0,248 mm |
| Luminosité (Typ.) | 250 cd/m2 |
| Rapport de contraste (Typ.) | 1000:1 |
| Rapport de contraste (Max.) | 50,000.000:1 (avec la fonction ASCR activée) |
| Angle de vision (H/V) CR>10 | 170°/160° |
| Couleurs d'affichage | 16,7 M |
| Temps de réponse | 5 ms |
| d'amélioration videoo SPLENDIDTM. | Oui |
| SPLENDIDTM selection | 6 modes videoo prérégles (avec bouton de raccourci) |
| Réglage auto | Oui (avec bouton de raccourci) |
| Sélection de la température des couleurs | 4 températures de couleur |
| Sélection de la teinte de peau | 3 teintes de peau |
| Entrée numérique | DVI-D avec HDCP |
| Entrée analogique | D-Sub |
| Port d'entrée audio | Mini-prise 3,5 mm |
| Couleurs | Noir |
| Haut-parleur (interne) | 1 W x 2 Stéréo, RMS |
| DEL d'alimentation | Bleu (Allumé)/ Orange (Veille) |
| Inclinaison | +20°~ -5° |
| Montage mural VESA | 100 x 100 mm |
| Verrou Kensington | Oui |
| Tension de voltage | c.a.: 100 ~ 240V |
| Consommation électrique | Allumé: < 30 W, Veille: < 0,5 W, Eteint: < 0,5 W |
| Température (fonctionnement) | 0°C ~ 40°C |
| Température (non utilisé) | -20°C ~ +60°C |
| Dimensions (L x H x D) | 514,1 mm x 387,2 mm x 200,6 mm (machine) 566 mm x 443 mm x 130 mm (boîte) |
| Poids (approx.) | 3,220 kg (net) ; 5,225 kg (brut) |
| Multi-langues | 10 langues (Anglais, Allemand, Italien, Français, Hollandais, Espagnol, Russe, Chinois traditionnel, Chinois simplifié et Japonais) |
| Accessoires | Câble VGA, Câble DVI, Câble USB, Câble audio, Cordon d'alimentation, Guide de mise en route, Carte de garantie, CD LifeFrame 2 |
| Approbations réglementaires | Energy Star®, CB, CE, Gost-R, CCC, UL/cUL, FCC, C-Tick, BSMI, VCCI, RoHS, WEEE, J-MOSS, ErP, Windows 7 WHQL |
Spécifications sujettes à modification sans préavis.
Résumé des spécifications (VK228S)
| Type d'affichage | TFT LCD |
| Taille de l'écran | Ecran large 21,5" (16:9, 54,6cm) |
| Résolution max. | 1920 x 1080 |
| Taille des pixels | 0,248 mm |
| Luminosité (Typ.) | 250 cd/m2 |
| Rapport de contraste (Typ.) | 1000:1 |
| Rapport de contraste (Max.) | 50.000.000:1 (avec la fonction ASCR activée) |
| Angle de vision (H/V) CR>10 | 170°/160° |
| Couleurs d'affichage | 16,7 M |
| Temps de réponse | 5 ms |
| d'amélioration videoo SPLENDIDTM. | Oui |
| SPLENDIDTM selection | 6 modes videoo prérégles (avec bouton de raccourci) |
| Réglage auto | Oui (avec bouton de raccourci) |
| Sélection de la température des couleurs | 4 températures de couleur |
| Sélection de la teinte de peau | 3 teintes de peau |
| Entrée analogue | D-Sub |
| Port d'entrée audio | Mini-prise 3,5 mm |
| Couleurs | Noir |
| Haut-parleur (interne) | 1 W x 2 Stéréo, RMS |
| DEL d'alimentation | Bleu (Allumé)/ Orange (Veille) |
| Inclinaison | +20°~ -5° |
| Montage mural VESA | 100 x 100 mm |
| Verrou Kensington | Oui |
| Tension de voltage | c.a.: 100 ~ 240V |
| Consommation électrique | Allumé: <30 W, Veille: <0,5 W, Eteint: <0,5 W |
| Température (fonctionnement) | 0°C ~ 40°C |
| Température (non utilisé) | -20°C ~ +60°C |
| Dimensions (L x H x D) | 514,1 mm x 387,2 mm x 200,6 mm (machine)566 mm x 443 mm x 130 mm (boîte) |
| Poids (approx.) | 3,220 kg (net) ; 5,225 kg (brut) |
| Multi-langues | 10 langues (Anglais, Allemand, Italien, Français,Hollmandais, Espagnol, Russe, Chinois traditionnel, Chinois simplifié et Japonais) |
| Accessoires | Câble VGA, Câble USB, Câble audio, Cordon d'alimentation, Guide de mise en route, Carte de garantie, CD LifeFrame 2 |
| Approbations réglementaires | Energy Star®, CB, CE, Gost-R, CCC, UL/cUL, FCC,C-Tick, BSMI, VCCI, RoHS, WEEE, J-MOSS, ErP,Windows 7 WHQL |
*Spécifications sujettes à modification sans préavis.
3.3 Guide de dépannage (FAQ)
| Problème | Solution possible |
| Levoyant DEL d'alimentation n'est pas ALLUMÉ | Appuyez sur le bouton ì pour vérifier si le moniteur est en mode ALLUMÉ.Vérifiez si le cordon d'alimentation est correctement branché sur le moniteur et sur la prise de courant. |
| Levoyant DEL d'alimentation est de couleur orange et il n'y a aucune image sur l'écran | Vérifiez si le moniteur et l'ordinateur sont en mode ALLUMÉ.Assurez-vous que le cable de signal est correctement branché sur le moniteur et sur l'ordinateur.Vérifiez le cable de signal et assurez-vous qu'aucune broche n'est tordue Connectez l'ordinateur à un autre moniteur disponible pour vérifier que l'ordinateur fonctionne correctement. |
| L'image de l'écran est trop claire ou trop foncée | Ajustez les réglages Contraste et Luminosite avec le menu OSD. |
| L'image n'est pas centré ou elle n'est pas dimensionné correction | Appuyez sur le bouton Ⓟ/ Ⓢ pendant 2 à 4 secondes pour ajuster automatiquement l'image (uniquement en mode VGA).Ajustez les réglages Position H ou Position V avec le menu OSD. |
| L'image de l'écran n'est pas centré ou pas bonne taille | Assurez-vous que le cable de signal est correctement branché sur le moniteur et sur l'ordinateur.Eloignez les apparils électriques susceptibles de cause des interférences. |
| Les couleurs de l'image de l'écran sont bizarre (le blanc n'apparait pas blanc) | Vérifiez le cable de signal et assurez-vous qu'aucune broche n'est tordue.Effectuez une réinitialisation complète avec le menu OSD.Ajustez les réglages Couleurs R/V/B ou sélectionnez la Température des couleurs dans le menu OSD. |
| L'image de l'écran est floue ou difficile à voir | Appuyez sur le bouton Ⓟ/ Ⓢ pendant 2 à 4 secondes pour ajuster automatiquement l'image (uniquement en mode VGA).Ajustez les réglages Phase et Horloge avec le menu OSD. |
| Aucun son ou le son est très faible | Assurez-vous que le cable HDMI est correctement branché sur le moniteur et sur l'ordinateur.Ajustez le réglage du volume sur votre ordinateur et sur votre apparil HDMI.Assurez-vous que le pilote de la carte de son de votre ordinateur a été correctement installé et activé. |
3.4 Modes de fonctionnement pris en charge
| Résolution
Fréquence | Fréquence
horizontal (KHz) | Fréquence
Verticale (Hz) | Pixel (MHz) |
| 640x480 | 31,5 | 60 | 25,18 |
| 640x480 | 35,0 | 67 | 30,24 |
| 640x480 | 37,9 | 72 | 31,50 |
| 640x480 | 37,5 | 75 | 31,50 |
| 720x400 | 31,5 | 70 | 28,32 |
| 800x600 | 35,16 | 56 | 36,00 |
| 800x600 | 37,9 | 60 | 40,00 |
| 800x600 | 48,1 | 72 | 66,75 |
| 800x600 | 46,9 | 75 | 49,50 |
| 832x624 | 49,7 | 75 | 57,28 |
| 1024x768 | 48,4 | 60 | 65,00 |
| 1024x768 | 56,5 | 70 | 75,00 |
| 1024x768 | 60,0 | 75 | 78,50 |
| 1152x864 | 67,5 | 75 | 108,00 |
| 1280x720 | 45 | 60 | 75,25 |
| 1280x768 | 47,78 | 60 | 79,50 |
| 1280x800 | 49,7 | 60 | 83,50 |
| 1280x960 | 60,0 | 60 | 108,00 |
| 1280x1024 | 63,4 | 60 | 108,00 |
| 1280x1024 | 79,97 | 75 | 135,00 |
| 1360x768 | 47,71 | 60 | 85,50 |
| 1366x768 | 47,71 | 60 | 85,50 |
| 1440x900 | 55,94 | 60 | 106,50 |
| 1600x1200 | 75,0 | 60 | 162,00 |
| 1680x1050 | 65,3 | 60 | 146,25 |
| 1920x1080
(Primaire) | 67,5 | 60 | 148,50 |
- Les modes qui ne sont pas dans le tableau peuvent ne pas être supportés. Pour une résolution optimale, nous vous conseillons de sélectionner l'un des modes du tableau ci-dessus.
- Ce moniteur prend en charge les contenus vidéo en HD (480p, 576p, 720p, 1080i/p) des consoles de jeu, des lecteurs de DVD et des autres appareils vidéo ménagers via HDMI.
