ET2010AGT - Tout-en-un ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tout-en-un PC
Écran	21.5 pouces, LED, résolution 1920 x 1080 pixels
Processeur	AMD Athlon II X2 250u
RAM	4 Go DDR3
Stockage	500 Go HDD
Carte graphique	AMD Radeon HD 6410
Système d'exploitation	Windows 7 Home Premium
Connectivité	Wi-Fi 802.11 b/g/n, Ethernet, Bluetooth 3.0
Ports	USB 2.0, HDMI, VGA, audio jack
Dimensions approximatives	53.2 x 38.2 x 5.1 cm
Poids	6.5 kg
Alimentation électrique	Adaptateur secteur 19V
Fonctions principales	Navigation internet, bureautique, multimédia
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Éviter l'exposition à l'humidité, utiliser sur une surface stable
Compatibilités	Compatible avec la plupart des périphériques USB

FOIRE AUX QUESTIONS - ET2010AGT ASUS

Comment réinitialiser mon ASUS ET2010AGT aux paramètres d'usine ?

Pour réinitialiser votre ASUS ET2010AGT, allez dans 'Paramètres', puis 'Mise à jour et sécurité', et sélectionnez 'Récupération'. Cliquez sur 'Réinitialiser ce PC' et suivez les instructions.

Que faire si mon ASUS ET2010AGT ne s'allume pas ?

Vérifiez que l'ordinateur est correctement branché à une source d'alimentation. Essayez d'utiliser une autre prise électrique ou un autre câble d'alimentation. Si le problème persiste, contactez le support technique.

Comment augmenter la mémoire RAM de mon ASUS ET2010AGT ?

L'ASUS ET2010AGT a un accès limité à la RAM. Pour augmenter la mémoire, vous devez ouvrir le boîtier et remplacer les modules de RAM existants par des modules de capacité supérieure compatible avec votre appareil.

Pourquoi mon ASUS ET2010AGT est-il lent ?

Un fonctionnement lent peut être dû à un manque d'espace de stockage, à des programmes en arrière-plan ou à des virus. Libérez de l'espace sur le disque dur, désactivez les programmes inutiles au démarrage et effectuez une analyse antivirus.

Comment mettre à jour les pilotes de mon ASUS ET2010AGT ?

Pour mettre à jour les pilotes, allez sur le site officiel d'ASUS, recherchez votre modèle ET2010AGT et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions à l'écran.

Mon écran tactile ne fonctionne pas. Que faire ?

Essayez de redémarrer l'ordinateur. Si le problème persiste, vérifiez les paramètres de l'écran tactile dans le Panneau de configuration. Vous pouvez également mettre à jour les pilotes de l'écran tactile sur le site d'ASUS.

Comment connecter mon ASUS ET2010AGT à un réseau Wi-Fi ?

Pour connecter votre ASUS ET2010AGT à un réseau Wi-Fi, cliquez sur l'icône Wi-Fi dans la barre des tâches, sélectionnez votre réseau et entrez le mot de passe si nécessaire.

Que faire si je rencontre une erreur d'écran bleu ?

Une erreur d'écran bleu peut être causée par un matériel défectueux ou des pilotes obsolètes. Notez le code d'erreur affiché et consultez le site de support d'ASUS pour des solutions spécifiques.

Comment améliorer la durée de vie de la batterie de mon ASUS ET2010AGT ?

Pour améliorer la durée de vie de la batterie, réduisez la luminosité de l'écran, fermez les applications non utilisées et activez le mode d'économie d'énergie dans les paramètres.

Mon ASUS ET2010AGT ne reconnaît pas un périphérique USB. Que faire ?

Essayez de brancher le périphérique USB sur un autre port de l'ordinateur. Si le problème persiste, testez le périphérique sur un autre ordinateur pour vérifier s'il fonctionne correctement.

MODE D'EMPLOI ET2010AGT ASUS

Copyright © 2010 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcript, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou celui moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER, INC. ("ASUS").

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefacon. Toutes les marques mentionnées dans ce manuel sont la propriété de leur propriétaires respectifs.

Des efforts particuliers ont ete faits pour garantir que le contenu de ce manuel soit correct et a jour. Cependant, le fabricant n'offre aucune garantie sur l'exactitude de son contenu et se reserve le droit d'effectuer tout changement, et ce, a tout moment et sans averissement.

Table des matières

Table des matieres 3

Notes 5

Rapport de la Commission Federale des Communications 5

Rapport du Département Canadien des Communications 6

Rapport d'Industrie Canada relat à l'exposition aux radiations 6

Déclaration de conformité (directive R&TTE 1999/5/EC) 6

Avertissement marque CE 7

Canaux d'opération sans fil régionaleux 7

Plages de fréquences sans fil restreintes en France 8

REACH 9

Déclaration de conformité aux réglementations environnementales globales 10

Reprise et Recyclage 10

Précautions de sécurité UL 10

Notes pour ce manuel. 11

Consignes de sécurité 12

Configurer notre systeme 12

Précautions à suivre lors de l'utilisation 12

Bienvenue 14

Contenu de la boîte 14

Faire connaissance avec votre EeeTop PC 15

Vue avant. 15

Vue arriere 17

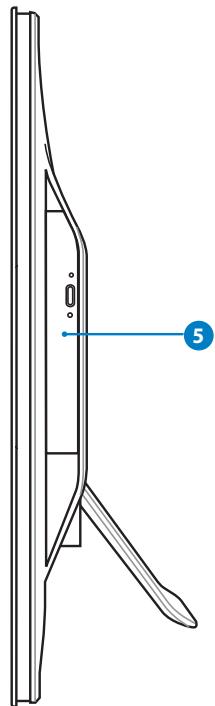

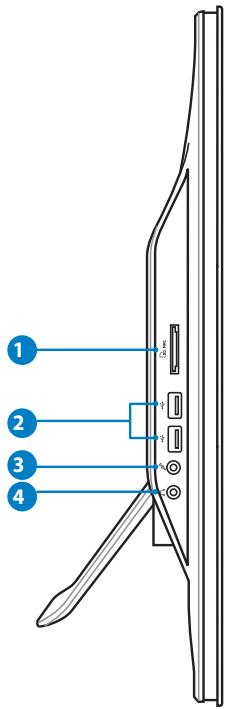

Vuelaterale 19

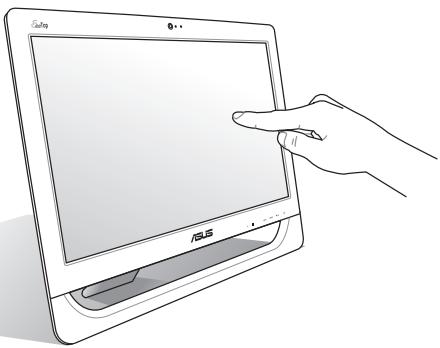

Utiliser I'ecran tactile 20

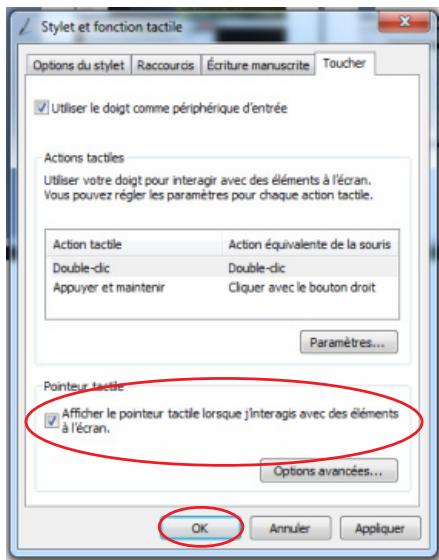

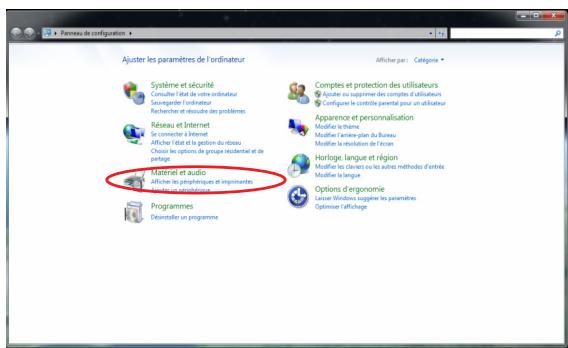

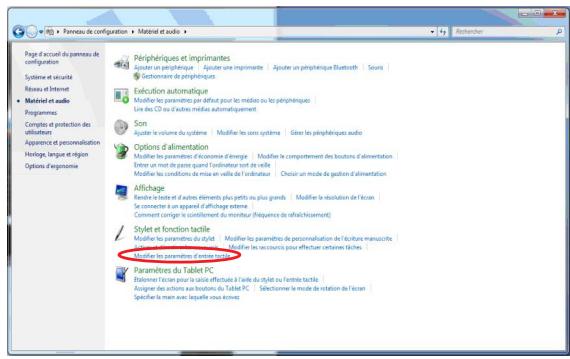

Afficher le pointeur tactile 20

Entretien de I'ecran tactile 21

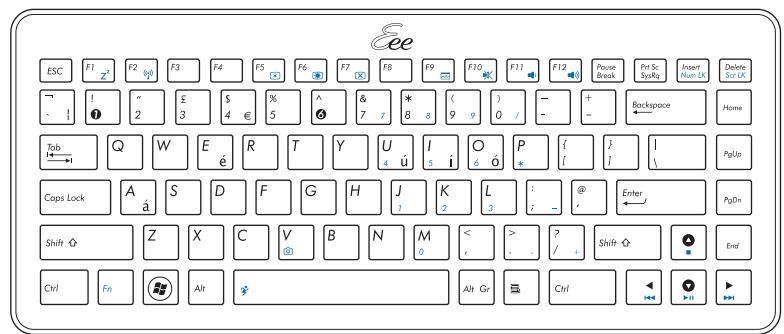

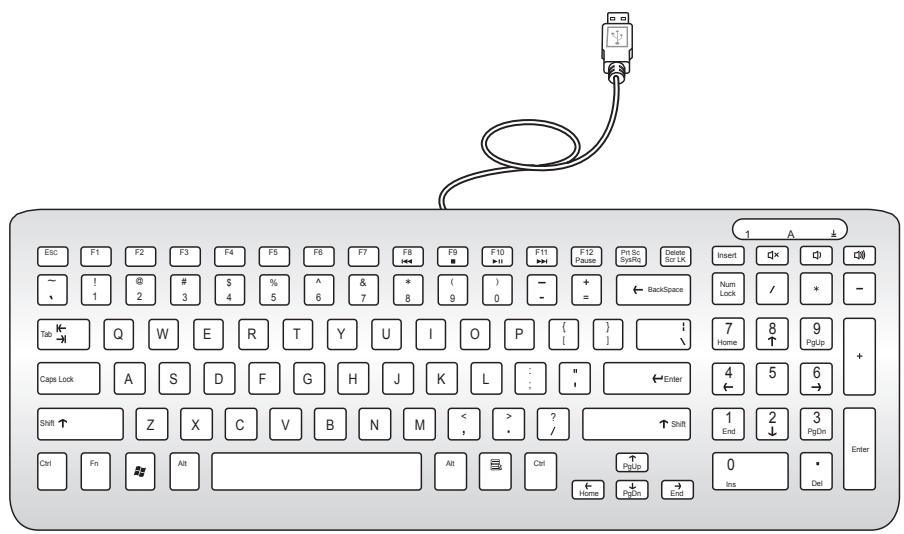

Utiliser le clavier 22

Touches de fonction 23

PositionnerVoteEeeTopPC 24

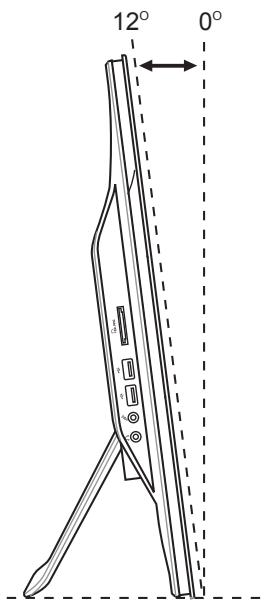

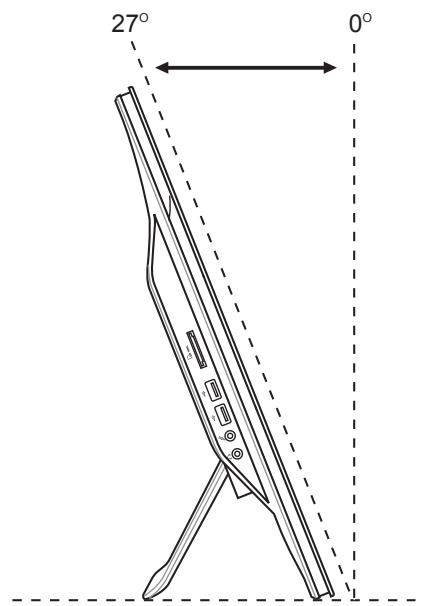

Placement sur bureau 24

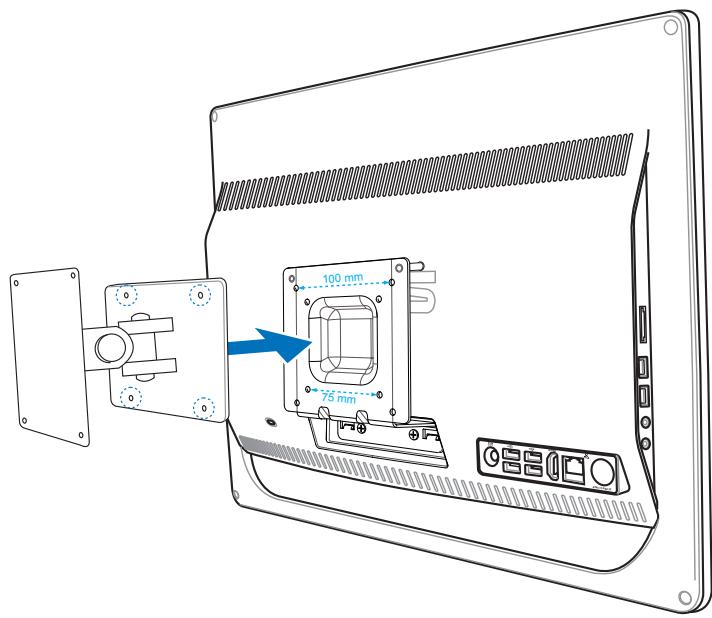

Fixation murale (sur une selection de modèles) 25

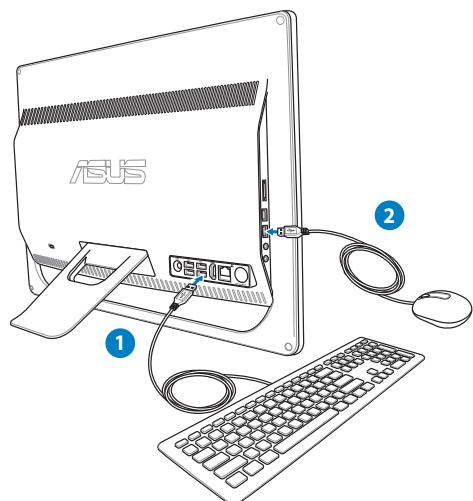

Connector un clavier ou une souris filaire 26

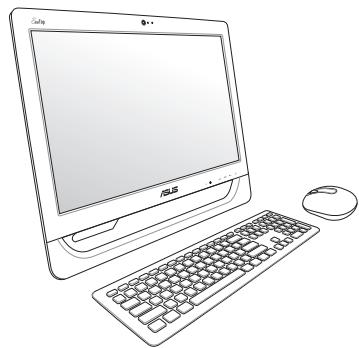

Connector un clavier ou une souris sans fil 26

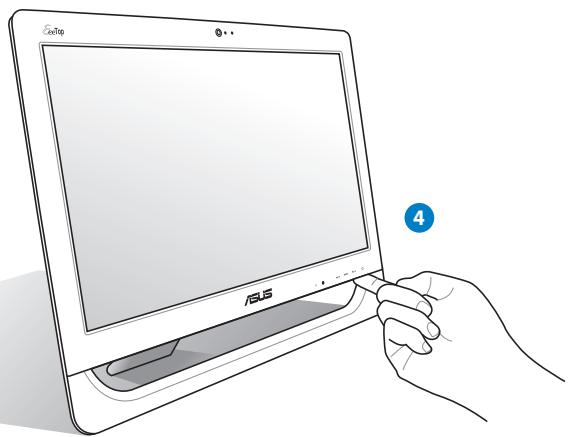

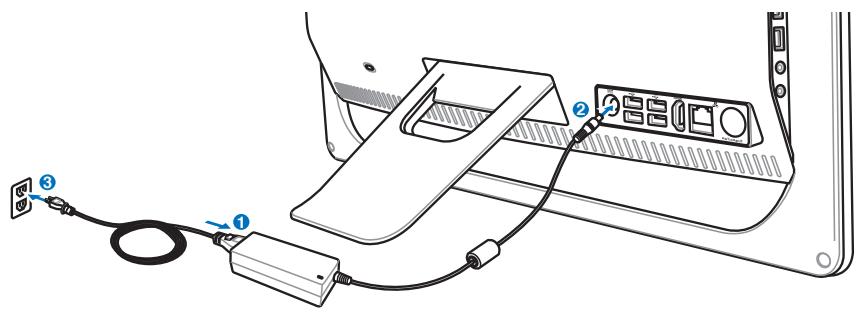

Allumer le système 27

Extinction 27

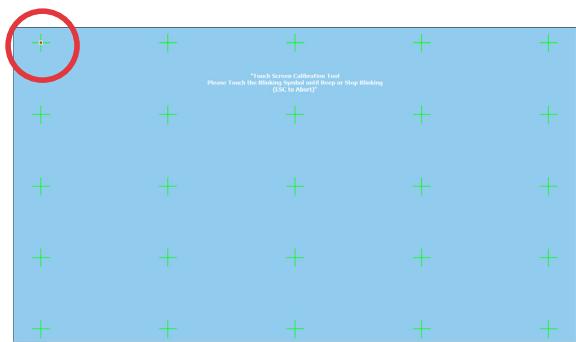

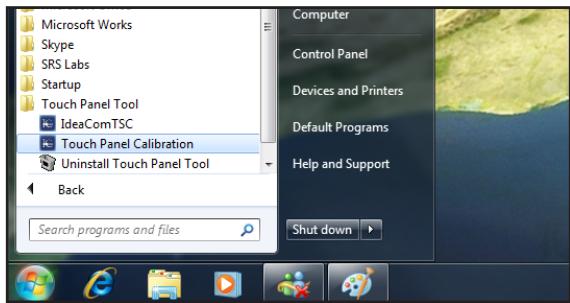

Ajuster la précision de I'écran tactile 28

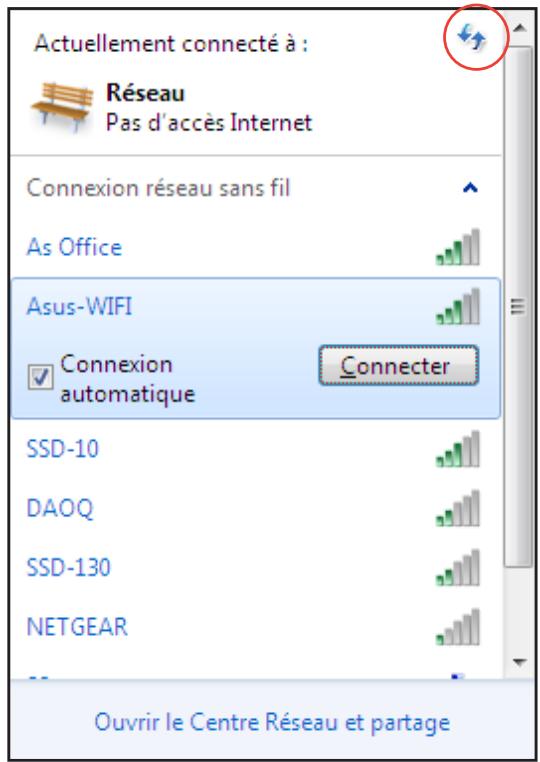

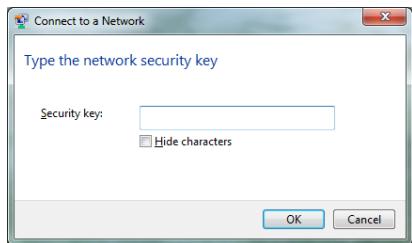

Configurer une connexion sans fil 29

Configurer une connexion filaire 30

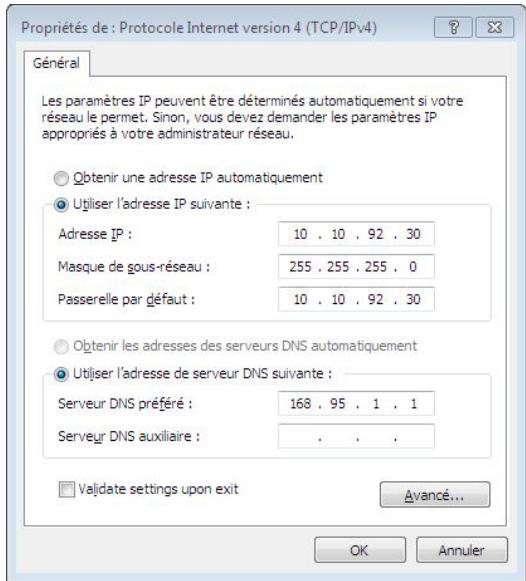

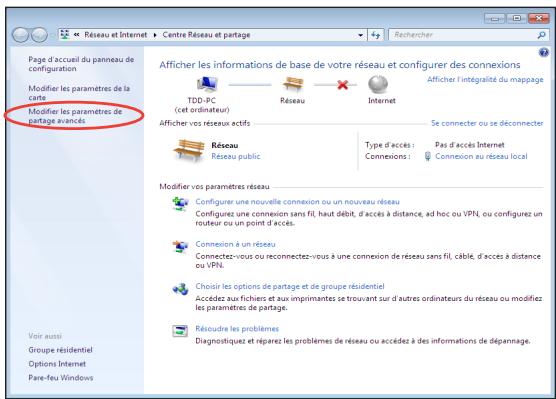

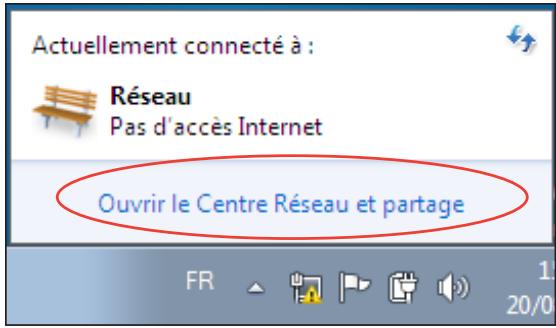

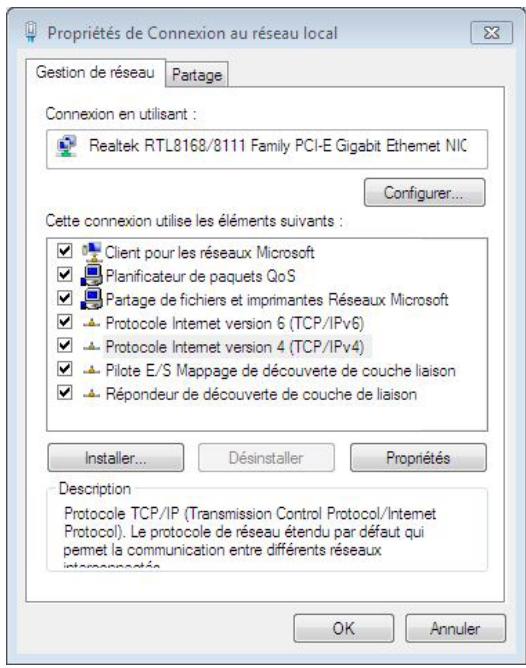

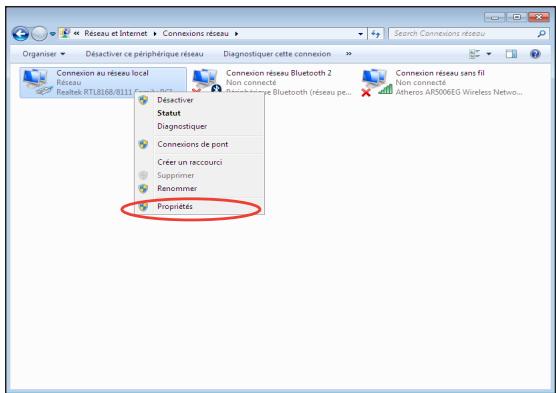

Utiliser une adresse IP statique 30

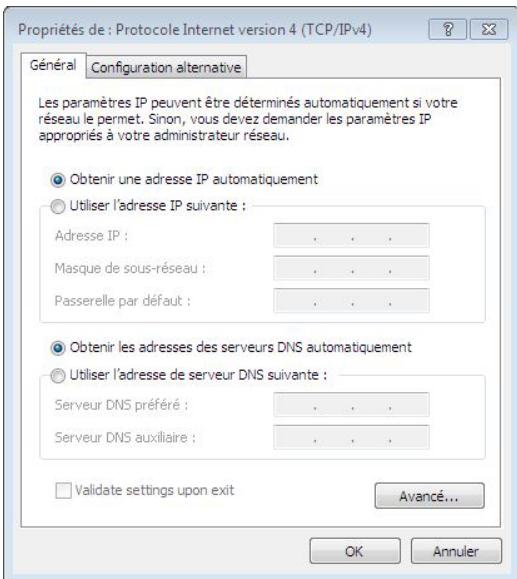

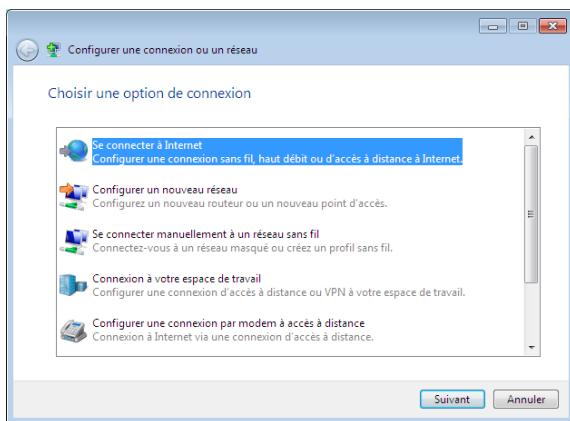

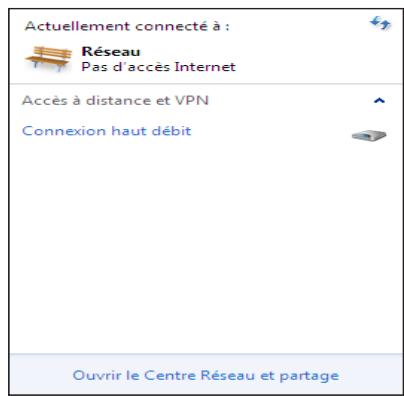

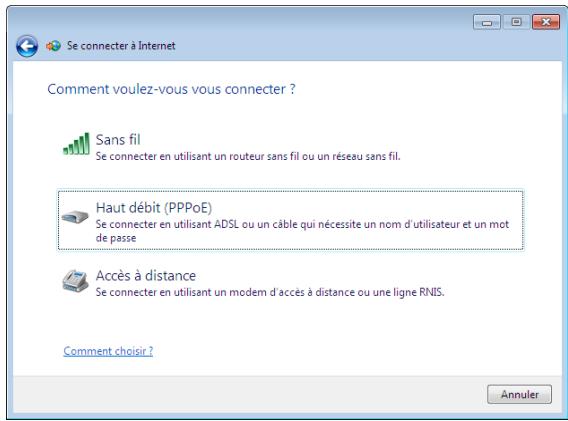

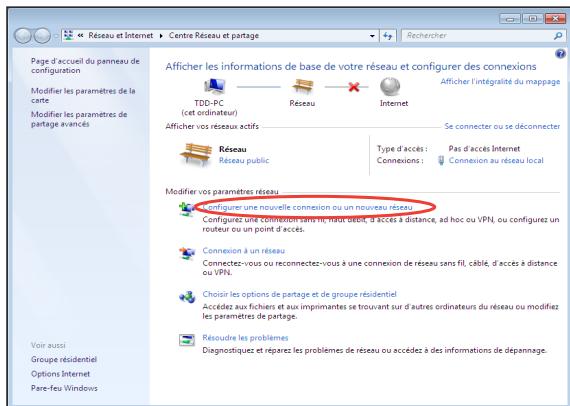

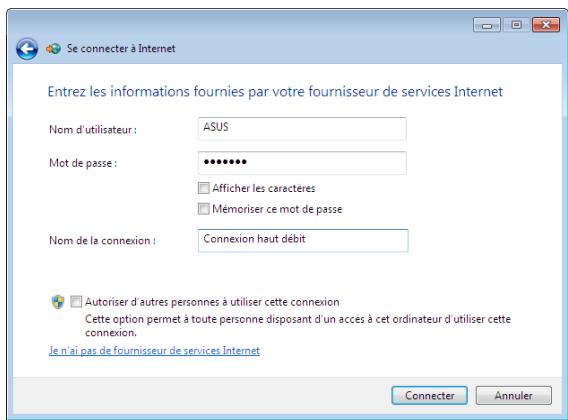

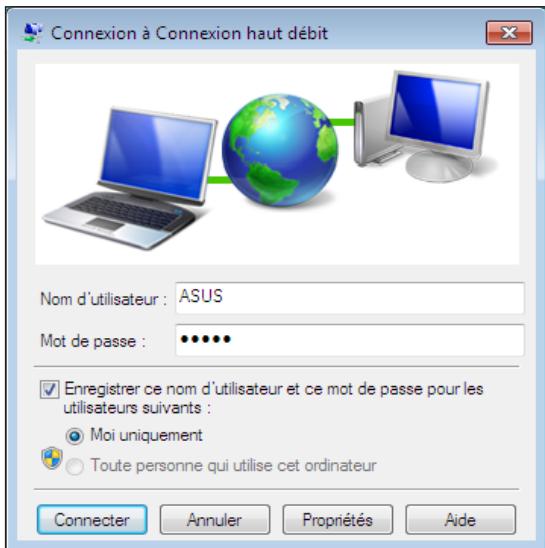

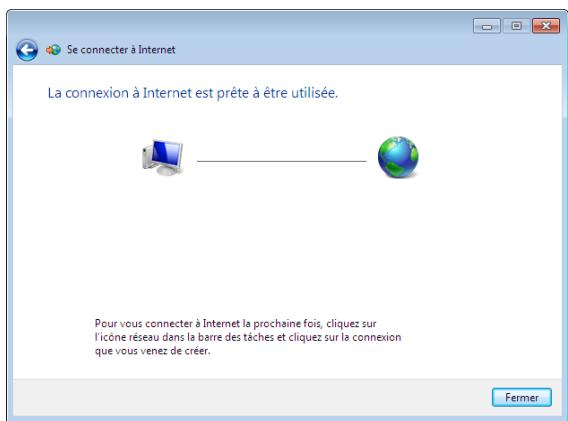

Utiliser une connexion à IP dynamique (PPPoE): 32

Configurations audio. 35

Configurations des haut-parleurs 35

Connexion de haut-parleurs 35

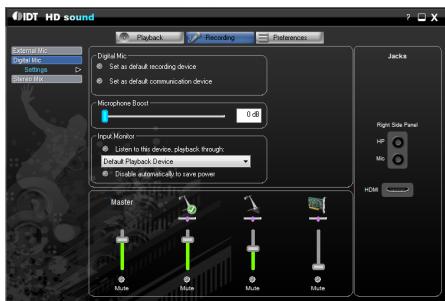

Configurer les paramètres de sortie audio 36

Restaurer le système 37

Utiliser la partition cachée 37

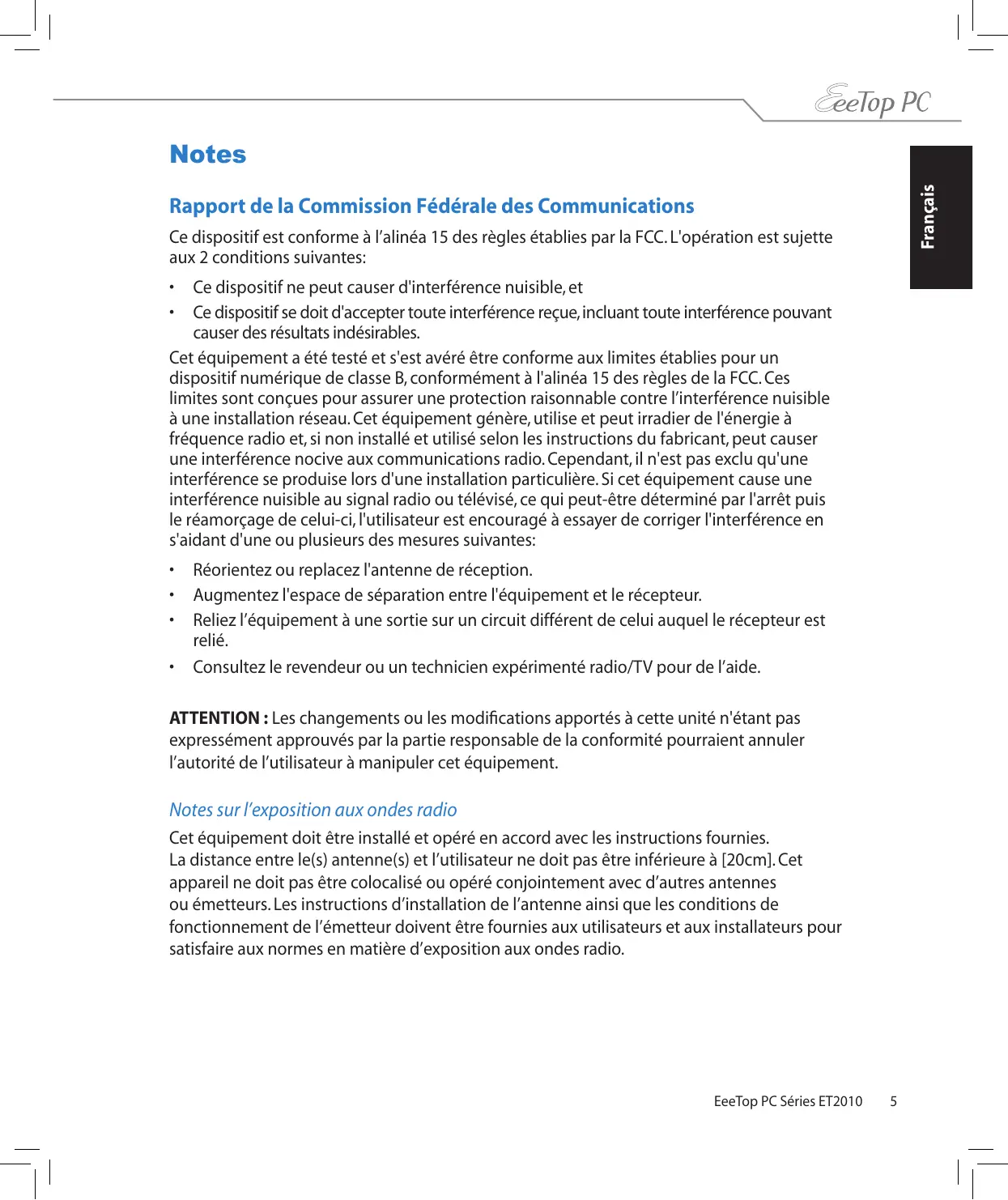

Notes

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut cause d'interfERENCE nuisible, et
• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causeur des résultats indésirables.

Cet équipement a eté testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'aléa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation réseau. Cét équipement génére, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut cause une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produit lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorcage de celui-ci, l'utilisateur est encouraged à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antonne de réception.
• Augmentez l'espace de séparation entre l'équipement et le récepteur.
  Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technician expérimé radio/TV pour de l'aide.

ATTENTION : Les changements ou les modifications apportés à cette unité n'était pas exprésément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipuler cet équipement.

Notes sur l'exposition aux ondes radio

Cet équipement doit être installé et opéré en accord avec les instructions fournies. La distance entre le(s) antennes(s) et l'utilisateur ne doit pas être inférieure à [20cm]. Cet apparéil ne doit pas être colocalisé ou opéré conjointement avec d'autres antennes ou émetteurs. Les instructions d'installation de l'antenne ainsi que les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs pour satisfaire aux normes en matière d'exposition aux ondes radio.

Rapport du Département Canadien des Communications

Cet apparéil numérique ne dépasse pas les limites de classe B en terme d'émissions de nuisances sonore, par radio, par des apparèils numériques, et ce conformément aux régulations d'interférence par radio établies par le département canadien des communications.

(Cet apparéil numérique de classe B est conforme à la norme ICES-003 du Canada.)

Rapport d'Industrie Canada relatif à l'exposition aux radiations

Cet équipement a ete teste et s'est avere etre conforme aux limites etablies par industriie Canada en termes d'exposition aux radiations dans un environnement non controle. Afin de rester en conformite avec ces exigences, evitez tout contact direct avec l'antenne pendant la transmission. L'utiliseur doit suive les instructions de fonctionnement de ce manuel d'utilisation.

Le fonctionnement est sujet aux deux conditions suivantes :

• Cet apparéil ne doit pas creer d'interférences, ET
• Cet apparéil doit tolérer tout type d'interférences, incluant les interférence pouvant déclencher une opération non désirée de l' apparéil.

Déclaration de conformité (directive R&TTE 1999/5/EC)

Les articles suivants ont été complétés et sont considérés pertinents et suffisants :

• Conditions essentielles telles que dans [Article 3]
• Conditions de protection pour la santé et la sutureté tels que dans [Article 3.1a]
  Test de la sécurité électricque en conformité avec [EN 60950]
• Conditions de protection pour la compatibilité electromagnétique dans [Article 3.1b]
  Test de la compatibilité électromagnétique dans [EN 301 489-1] & [EN 301 489-17]
  Tests en accord avec [489-17]
  Utilisation efficace du spectre des radiofréquences selon l'[Article 3.2]
  Tests radio en accord avec [EN 300 328-2]

Avertissement marque CE

Ceci est un produit de classe B; dans un environnement domestique, ce produit peut cause des interférences radio, auquel cas l'utilisateur pourra être amné à prendre les mesure déquates.

Marque CE pour les apparèils sans module sans fil/Bluetooth

La version commerciale de cet apparéil est conforme aux directives EEC 2004/108/EC "Compatibilité electromagnetique" et 2006/95/CE "Directive basse tension".

Marque CE pour les apparciels avec un module sans fil/Bluetooth

Cet apparéil est conforme à la Directive 1999/5/CE du Parlement Européen et du Conseil du 9 mars 1999 concernant les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité.

Canaux d'opération sans fil régionaleux

Amérique du Nord

2.412-2.462 GHz

Ch01 à CH11

Japon

2.412-2.484 GHz

Ch01 à Ch14

Europe ETSI

2.412-2.472 GHz

Ch01 à Ch13

Plages de fréquences sans fil restreintes en France

Certaines zones en France ont une plage de fréquences restreinte. La puissance maximale autorisée, dans le pire des cas, en interieur est :

10mW pour la plage de 2.4 GHz entière (2400 MHz-2483.5 MHz)
100mW pour les fréquences entre 2446.5 MHz et 2483.5 MHz

Les canaux 10 à 13 inclus fonctionnement dans la plage de 2446.6 MHz à 2483.5 MHz.

Il existe plusieurs possibilités pour une utilisation en extérieur : dans les propriétés privées ou dans les propriétés privées des personnes publiques, l'utilisation est sujette à une procédure d' autorisation préliminaire par le Ministère de la Défense, avec une puissance maximale autorisée de 100mW dans la plage 2446.5-2483.5 MHz. L'utilisation en extérieur dans des propriétés publiques n'est pas permise.

Dans les départements listed ci-dessous, pour la plage de 2.4 GHz entière :

La puissance maximale autorisée en interieur est de 100mW
La puissance maximale autorisée en extérieur est de 10mW

Départements pour lesquels l'utilisation de la plage des 2400-2483.5 MHz est permise avec un EIRP inférieur à 100mW en interieur et à 10mW en extérieur :

01 Ain 02 Aisne 03 Allier 05 Hautes Alpes
08 Ardennes 09 Ariège 11 Aude 12 Aveyron 16 Charente
24Dordogne 25 Doubs 26 Drome 32 Gers 36 Indre
37 Indre et Loire 41 Loir et Cher 45 Loiret 50 Manche 55 Meuse
58 Nièvre 59 Nord 60 Oise 61 Orne 63 Puy du Dôme
64 Pyrénées Atlantique 66 Pyrénées Orientales 67 Bas Rhin 68 Haut Rhin
70 Haute Saône 71 Saône et Loire 75 Paris 82 Tarn et Garonne
84 Vaucluse 88 Vosges 89 Yonne
90 Territoire de Belfort 94 Val de Marne

Ces exigences peuvent évoluer au fil du temps. Ainsi, vous pourrez par la suite utiliser votre carte Wifi dans davantage de départements français. Veuillez vérifier auprès de l'ART pour les dernières informations (www.artelecom.fr).

Votre carte WLAN émet moins de 100mW, mais plus de 10mW.

PAS DE DÉMONTAGE

La garantie ne couvre pas les apparciels ayant eté déssassemblés par les utilisateurs

Avertissement sur les batteries Lithium-lon

MISE NE GARDE: Danger d'explosion si la batterie n'est pas remplacée correctement. Remplacer uniquement avec une batterie de typesemblable ou équivalent, recommandée par le fabricant.Metez au rebut les batteries usagées conformément aux instructions du fabricant.

Exposition aux liquides

NE PAS exposer ou opérer cet apparéil à proximité de liquides, eau de pluie, ou humidité. Ce produit n'est pas imperméable à l'eau ou à l'huile.

Le symbole représentant une benne à roue barrée, indique que le produit (équipement électrique et électronique contenant une pile au mercure) ne doit pas être placé dans un conteneur à ordures menagères. Veuillez consulter les règlementations locales en matière de recyclage de produits électriques.

NE PAS mesure la batterie au rebut avec les déchets municipaux. Le symbole représentant une benne barrée indique que la batterie ne doit pas être mise au rebut avec les déchets municipaux.

REACH

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publiions la liste des substances chimiques containues dans nos produits sur le site ASUS REACH : http://green.asus.com/english/REACH.htm.

Déclaration de conformité aux réglementations environnementales globales

ASUS est fidèle au concept de design écologique pour la conception et la fabrication de ses produits, et garantit que chaque étape du cycle de vie des produits ASUS est en accord avec les réglementations environnementales internationales. Par ailleurs, ASUS met à disposition les informations pertinentes en fonction des exigences de chaque réglementation environnementale.

Veuillez visitor le site Web http://csr.asus.com/english/Compliance.htm pour plus de détails sur les critères des réglementations avec lesquelles ASUS est en conformité:

Japan JIS-C-0950 Material Declarations

EU REACH SVHC

Korea RoHS

Swiss Energy Laws

Reprise et Recyclage

Les programmes de recyclage et de reprise d'ASUS résultat de notre engagement à adhérer aux standards les plus élevés en matière de protection de l'environnement. Nous sommes convaincu de la pertinence de la mise en place de solutions permettant à nos clients de recycler nos produits, batteries et autres composants et emballages de façon responsable. Veuillez visitor le site Web http://csr.asus.com/english/Takeback.htm pour plus d'informations sur le processus de recyclage dans différentes régions.

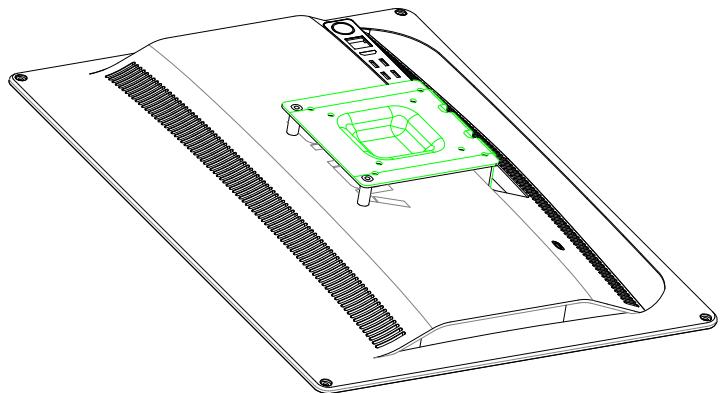

Précautions de sécurité UL

Pour satisfaire aux critère de sécurité, le EeeTop PC doit être fixé à un bras de support, qui garantit la stabilité nécessaire vis à vis du poids du EeeTop PC. Le EeeTop PC ne peut être utilisé qu'avac un bras de support certifié (ex : marqué du sigle GS).

Le socle de fixation doit pouvoir soutenir un poids d'au moins 21kg et doit'être certifié UL.

Notes pour ce manuel

Pour être certains que vous effectuiez certaines tâches correctement, veuillez prendre notes des symboles suivants. Ces symboles possèdent différents degrés d'importance :

AVERTISSEMENT: Instructions que vous DEVEZ suivre pour éciter de vous blesser lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.

ASTUCE:Trucs et informations additionnelles pour vous aider a mener une tache a bien.

NOTE : Informations additionnelles destinées à certaines situations spécifique.

Toutes les illustrations et captures d'écran de ce manuel sont données à titre indicatif uniquement. Les spécifications du produit et les images des logiciels peuvent varier selon les pays. Visitez le site Web d'ASUS website www.asus.com pour plus d'informations.

Consignes de sécurité

Votre EeeTop PC a ete conu et teste pour satisfaire aux standards de securite les plus recentes en matière d'equipements informatiques. Toutefois, afin de garantir une utilisation sans risque de ce produit, il est important que you respectiez les consignes de securite presentees dans ce manuel.

Configurer votre système

• Avant d'utiliser votre système, lisez et suivez les instructions de la documentation.
• N'utilise pas ce produit à proximé de liquides ou d'une source de chaleur, tel qu'un radiateur.
• Positionnez le système sur une surface stable à l'aide du socle. N'utilisez pas le système sans son socle.
• Les ouvertures situées sur le boîtier de l'ordinateur sont destinées à la ventilation. Veillez à ne pas les bloquer ou les recouvrir. N'insérez jamais d'objet dans les ouvertures de ventilation
• Utilisez ce produit dans un environnement avec une température ambiente comprise entre 0^ et 40^ .
• Si vous utilisez une rallonge pour connecter votre ordinateur, vérifie que la somme des intensités nominales des équipements connectés à la rallonge ne dépasse pas cette supportée par cette dernière.

Précautions à suivre lors de l'utilisation

• Ne pas marcher sur le cordon d'alimentation, et ne rien poser dessus.
• Ne pas renverser d'eau ou tout autre liquide sur votre système.
  Lorsque le système est eteint, une certaine quantite de courant residuel continue a circuler dans le système. Debranchez systematiquement tous les cables d'alimentation, de modems et de reseau, des prises murales avant de nettoyer le système.
• L'écran tactile requiert un entretien périodique pour pouvoir fonctionner correctement. Maintenez l'écran à distance d'objets extérieurs et évitez l'accumulation de poussière. Pour nettoyer l'écran :

Éteignez le système et déconnectez le cordon d'alimentation de la prise électrique.
- Pulvérisez une petite quantité de produit nettoyant pour vitres sur le chiffon fourni et nettoyez delicatement la surface de l'écran.
- Ne pulveriséz pas directement le produit pour vitres sur l'écran.
N'tutilise pas de nettoyant abrasif ou un tissu de crin pour nettoyer I'ecran.

• Déconnectez le système du secteur, et demandez conseil à votre revendeur ou à un technicien qualifié si :

La prise ou le cable d'alimentation est endommagé.
Du liquide a ete renversé sur le système.
Le système ne fonctionne pas correctement alors que les consignes ont ete respectees.
Le système est tombé ou le boîtier est endommagé.
Les performances système s'altérènt.

Bienvenue

Félicitations pour l'achat du Eeetop PC. Les illustrations suivantes font état du contenu de la boîte de votre produit. Si l'un des éléments ci-dessous était manquant ou endommagé, contactez votre revendeur.

Contenu de la boite

EeeTop PC Séries ET2010	Clavier (avec ou sans fil)	Souris (avec ou sans fil)
Adaptateur secteur	Cordon d'alimentation	Guide d'installation rapide
Carte de garantie
Remarque: 1. Le nombre et le content des disques peut varier selon les pays. 2. Les illustrations du clavier, de la souris et de l'adaptateur d'alimentation sont données à titre indicatif et peuvent varier selon les pays.

Faire connaissance avec votre EeeTop PC

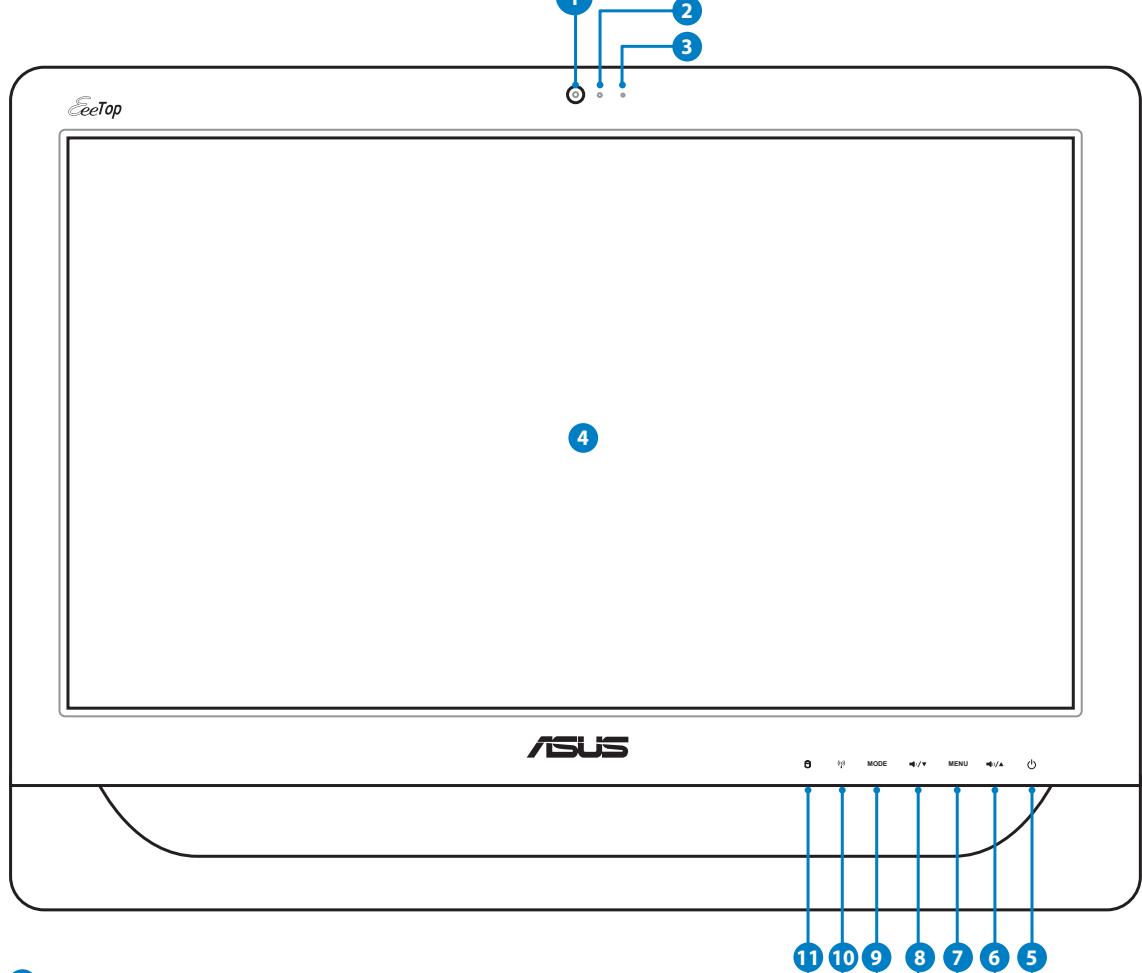

Vue avant

Référez-vous au diagramme ci-dessous pour identifier les composants localisés en façade de

I'appareil.

1 Webcam

Cette webcam avec son micro intégré vous permet de discuter en ligne.

2 LED de la webcam

Indique I'etat de fonctionnement de la webcam.

3 Microphone numérique (intégré)

Le microphone intégré est destiné aux visioconférences, narrations vocales, enregistrements audio et applications multimédia.

4

Écran LCD (Fonction tactile disponible sur une sélection de modèles)

L'écran LCD tactile de 20", avec une résolution optimale de 1600 x 900, offre une expérience numérique à portée de doigts.

Youou pouvez optimiser les performances du microphone via l'utilitaire IDT Audio Control Panel :

1. Double-cliquez sur I'icone de la zone de notification pour ouvrir IDT Audio Control Panel.
2. Cliquez sur l'onglet Recording (Enregistrement) et ajustez l'option Microphone Boost (Boost microphone) pour améliorer les performances du microphone.
3. Une fois terminé, cliquez sur OK.

4

Écran LCD (Fonction tactile disponible sur une sélection de modèles)

L'écran LCD tactile de 20", avec une résolution optimale de 1600 x 900, offre une expérience numérique à portée de doigts.

5

Bouton d'alimentation

L'interrupteur d'alimentation permet demettre l'appareil sous/hors tension.

6

Bouton de sélection Haut

Appuyez pour augmenter la luminosité de l'écran ou naviguer dans les options du menu.

7

Bouton Menu

Appuyez pour afficher le menu. Appuyez sur ce bouton pour entrer/sélectionner l'icone (fonction) soulignée lorsque le menu OSD est actif.

8

Bouton de selection Bas

Appuyez pour baisser la luminosité de l'écran ou naviguer dans les options du menu.

9

Bouton MODE

Appuyez pour changer la source du signal d'affichage. En entrée HDMI, le EeeTop PC peut être utilisé comme moniteur d'ordinateur de bureau.

10

LED de réseau sans fil

Indique qu'un réseau sans fil est activé. (Le réglage des paramètres sans fil sous Windows® est nécessaire à l'utilisation d'une connexion sans fil.)

11

LED du disque dur

Indique l'activité du disque dur.

Vue arrière

Référez-vous au diagramme ci-dessous pour identifier les composants localisés à l'arrête de l'appareil.

Pied de support

Permet de positionner le système en position vertical.

2 K Port de verrouillage Kensington®

Sécurise le PC à un objet fixe à l'aide de produits de sécurité compatibles Kensington. Ces produits incluent généralement un cable métallique ainsi qu'un verrou pour éviter que l'ordinateur puisse être détaché d'un objet fixe.

3 DCIN Port d'alimentation (CC 19V)

L'adaptateur d'alimentation inclus convertit le courant alternatif en courant continu pour alimenter le système. Pour éviter d'endommager le PC, utilisez toujours l'adaptateur d'alimentation fourni.

L'adaptateur d'alimentation peut devenir chaud ou brulant lors de son utilisation. Ne pas couvrir l'adaptateur et le garder à distance de votre corps.

4 2.0 Port USB

Le port USB (Universal Serial Bus) est compatible avec les périphériques USB tels que les cláviers, les périphériques de pointage, les apparils photos et les disques durs.

5 Port HDMI

La(normeHDMI(High-DefinitionMultimediaInterface)est uneinterfaceaudio-video non compresséeentre toutsourceaudio/video(ex:decodeur,lecteurDVD,recepteur A/V).

6 品 Portréseau

Le port réseau RJ-45 de 8 broches supporte un cable Ethernet standard pour la connexion à un réseau local.

7 Entrée antenne (optionnel)

L'entrée antenné est destinée à un signal TV ou radio FM et peut être utilisée avec l'antenne TV/FM fournie, ou en combinaison avec un abonnement à un service de télévisionpayant. L'antenne fournie peut receivevoir les signaux TV analogiques/ numériques et radio FM. La réception de signaux TV analogiques/numériques et radio FM est sujette à un abonnement à un service de télévision/radiopayant.

Vue latérale

Référez-vous au diagramme ci-dessous pour identifier les composants localisés sur le côté létaléral gauche de l'appareil.

1 Lecteur de cartes mémoire

Normalement un lecteur de cartes mémoire externe doit être acheté séparément pour pouvoir生存 les cartes mémoire. Ce EeeTop PC intègre un lecteur de cartes mémoire interne supporting les cartes MMC/SD/SD HC/MS/MS Pro utilisées pour les caméscopes numériques, lecteurs MP3, téléphones mobiles et PDA.

2 2.0 Port USB

Le port USB (Universal Serial Bus) est compatible avec les périphériques USB tels que les claviers, les périphériques de pointage, les apparciels photos et les disques durs.

3 Port microphone

Le port microphone est destiné à la connexion d'un microphone utilisé généralement pour les visioconférences ou de simples enregistements audio.

4 Portcasque/sortieaudio

Le port casque stéreo de 18'' (3.55mm) est utilisé pour la connexion d'un casque ou de haut-parleurs externes. L'utilisation de ce port désactive automatiquement les haut-parleurs internes.

5 Lecteur optique

Le lecteur optique peut dire les CD, les DVD, ou les deux et peut offrir une fonction d'inscription (R) ou de reinscription (RW). Voir les spécifications marketing pour plus de détails sur chaque catégorie.

Utiliser l'écran tactile

Avec le Eeetop PC, le monde numérique est à portée de vos doigts. À l'aide de simples touchers ou du stylet, vous pouvez opérer le Eeetop PC en toute simplicité. Vos doigts font office de souris :

• Toucher = clic gauche sur la souris
• Maintainir le doigt sur I'écran = cli croit sur la souris

La fonction tactile n'est disponible que sur une selection de modèles.

Afficher le pointeur tactile

Le pointeur tactile, ou souris virtuelle, offre un meilleur comport d'utilisation de I'ecran tactile. Pour afficher le pointeur tactile :

1. À partir du Bureau de Windows®, cliquez sur Démarrer > Panneau de configuration > Afficher les périphériques et imprimantes.

1. Cliquez sur Modifier les paramètres d'entrée tactile.

1. Cliquez sur l'onglet Toucher et cochez la case Afficher le pointeur tactile lorsque j'interagis avec des éléments à l'écran. Cliquez sur OK pour terminer la configuration.

1. Vous verrez une souris virtuelle apparaitre lorsque vous touchez l'écran.

Entretien de l'écran tactile

L'écran tactile requiert un entretien périodique pour pouvoir fonctionner correctement. Maintenez l'écran à distance d'objects extérieurs et évitez l'accumulation de poussière. Pour nettoyer l'écran :

Éteignez le système et déconnectez le cordon d'alimentation de la prise électrique.
- Pulvérisez un petite quantité de produit nettoyant pour vitres sur le chiffon fourni et nettoyez délicatement la surface de l'écran.
- Ne pulvérisez pas directement le produit pour vitres sur l'écran.
N'tilisez pas de nettoyant abrasif ou un tissu de crin pour nettoyer l'écran.

Utiliser le clavier

Votre EeeTop PC est accompagné d'un clavier avec ou sans fil facilitant le contrôle du système. Sur certains modèles, le côté droit du clavier intégre un port USB, et le côté gauche accueille le stylet. Appuyez sur le stylet pour l'éjecter de son slot.

Les illustrations suivantes sont données à titre indicatif. Le type de clavier peut varier selon les pays.

Touches de fonction

La section ci-dessousiste les touches de fonction du clavier. Les commandes colorées ne peuvent être utilisées qu'en combinaison avec la touche fonction (Fn).

Les touches colorées et leurs commandes peuvent varier selon les modèles.

Fn + F1 : Bascule le système en mode veille.

Fn + F2: Active ou déactive le réseau sans fil. Si le réseau sans fil est activé, la LED réseau correspondante s'allume. Le réglage des paramètres sans fil sous Windows® est nécessaire à l'utilisation d'une connexion sans fil.

Fn + F5 : Baisse le niveau de luminosité de l'écran.

Fn + F6 : Augmente le niveau de luminosité de l'écran.

Fn + F7 : Allume ou éteint l'écran LCD.

Fn + F10: Active ou désactive les haut-parleurs internes (sous Windows® uniquely).

Fn + F11 : Baisse le volume des haut-parleurs (sous Windows® uniquement).

Fn + F12 : Augmente le volume des haut-parleurs (sous Windows® uniquely).

Fn + Espace (touche Super Hybrid Engine): Permet de basculer entre les différents modes d'économie d'énergie. Le mode sélectionné est affiché à l'écran.

Fn + V : Active ou désactive la webcam.

Positionner votre EeeTop PC

Placement sur bureau

Pour assurer la stabilité de votre EeeTop PC sur un bureau, dépliez le pied dans son intégralité. Puis, inclinez l'écran dans un angle compris entre 12 et 27^ à la verticale.

Fixation murale (sur une sélection de modèles)

Pour fixer votre Eee Top sur un mur, l'achat d'un kit de montage (VESA 75, 75mm x 75mm ou VESA100, 100mm x 100mm) est nécessaire. Installez la tablette de fixation murale en accord avec les instructions suivantes.

1. Installez votre kit de fixation murale (VESA75 ou VESA100) sur le EeeTop PC à l'aide des quatre vis (M4 x 16mm) accompagnant le kit de fixation Vesa.

L'illustration du kit de fixation murale ci-dessous n'est donnée qu'a titre indicatif.
Le kit de fixation murale et les vis sont vendus séparément.

1. Sécurisez le kit de fixation au mur en suivant les instructions fournies dans le manuel d'utilisation l'accompagnant.

Pour assurer une ventilation optimale, veuilles maintainir une distance d'au moins 6 cm entre le système et le mur.

Configurer votre EeeTop PC

Connector un clavier ou une souris filaire

Connectez le clavier à l'un des ports USB situés à l'arrière (1) de l'ordinateur. Pour éviter que les cables ne s'entremèlent, utiliser la pince de routage. Puis, connectez la souris au port USB latéral (2) du clavier.

Connector un clavier ou une souris sans fil

1. Placez des piles dans le clavier et la souris sans fil.
2. Insérez le récepteur sans fil souris/ clavier dans l'un des ports USB du EeeTop PC.
3. Vous pouvez commencer à utiliser le clavier et la souris.

Les illustrations ci-dessus sont données à titre indicatif. L'apparce et les spécifications (modèle avec ou sans fil) du clavier et de la souris peuvent varier selon les pays.

Allumer le système

Connectez l'adaptateur d'alimentation sur le port DC IN situé sur le panneau arrêté (1 2 3) puis appuyez sur l'Interrupteur d'alimentation situé sur le panneau avant (4) pour démarrer le système.

AVERTISSEMENT! NE PAS connecter le cordon d'alimentation à une prise électrique avant de connecter la prise d'alimentation au système. Le faire peut endommager l'adaptateur secteur.

Extinction

Pour eteindre I'ecran LCD, appuyez sur les touches Fn + F7 du clavier.

Les touches colorées et leurs commandes peuvent varier selon les modèles.

• Sous Windows®, appuyer sur l'Interrupteur d'alimentation du panneau avant basculera le système en mode veille. Pour sortir le système d'exploitation du mode veille, appuyez de nouveau sur l'Interrupteur d'alimentation, cliquez sur l'un des boutons de la souris, touche l'écran ou appuyez sur une touche quelconque du clavier.
• Pour éteindre le système, utilisez le processus d'extinction normal de Windows ou maintenez l'Interrupteur d'alimentation © enforcé pendant cinq secondes.

Ajuster la précision de l'écran tactile

Le EeeTop PC est accompagné du logiciel suivant permettant d'ajuster la précision de l'écran tactile.

La fonction tactile n'est disponible que sur une seLECTION de modèles.

1. Dans le Bureau de Windows®, cliquez sur Démarrer > Tous les programmes > Touch Panel Tool > Touch Panel Calibration.

1. Maintenez votre doigt ou le stylet enforcé successivement sur les points apparaissant aux coins de l'écran pour que l'écran s'ajuste automatiquement.

Vous pouvezmettre fin au processus de calibrationdeI'ecranà tout moment en appuyant sur la touche Echap du clavier.

Configurer une connexion sans fil

1. Faites un cli c d roit sur l'icone reseau avec une etoile orange de la zone de notification de Windows®
2. Sélectionnez le réseau sans fil auquel vous souhaitez vous connecter depuis la liste des réseaux sans fil disponibles, puis cliquez sur Connecter.

Si vous ne trouvez pas le point d'accès désiré, cliquez sur l'icone , située en hait à droite pour actualiser la liste des réseaux sans fil.

Entrez si nécessaire la clé de sécurité réseau.

1. Une fois la connexion établie, celle-ci apparaitra dans la liste.
2. L'icone de réseau sans fil apparaître dans la zone de notification de Windows®

Configurer une connexion filaire

Utiliser une adresse IP statique

1. Cliquez sur l'icone réseau avec un triangle d'avertissement jaune de la zone de notification de Windows et selectionnez Ouvrir le Centre Réseau et partage.

Assurez-vous d'avoir connecté un cable réseau au EeeTop PC.

1. Cliquez sur l'option Modifier les paramètres de la carte située sur la gauche.

1. Faites un clic droit sur Connexion au réseau local et Sélectionnez Propriétés.

1. Cliquez sur Protocole Internet Version 4 (TCP/IPv4), puis cliquez sur Propriétés.

1. Cliquez sur Utiliser I'adresse IP suivante.
2. Remplissez les champs Adresse IP, Masque de sous-réseau et Passerelle par défaut.
3. Si nécessaire, entrez l'adresse de votre serveur DNS favori.
4. Une fois terminé, cliquez sur OK pour creer la connexion reseau.

Utiliser une connexion à IP dynamique (PPPoE) :

1. Repétez les étapes 1 à 4 de la section précédente.
   2 Cliques sur Obtenir une adresse IP automatiquement, puis cliques sur OK.

(Suívez les étapes suivantes si vous utilisez une connexion PPOE)

1. Retournez à la page Centre Réseau et partage et cliquez sur Configurer une nouvelle connexion ou un nouveau réseau.

1. Sélectionnez Se connecter à Internet et cliquez sur Suivant.

1. Sélectionnez Haut débit (PPPoE) et cliquez sur Suivant.

1. Remplissez les champs Nom d'utilisateur, Mot de passer et Nom de la connexion. Cliquez sur Connecter.

1. Cliquez sur Fermer pour terminer la configuration.

1. Cliquez sur l'icone réseau de la zone de notification, puis sur la connexion que vous venez juste de créé.

1. Entrez votre nom d'utilisateur et mot de passer.Cliquez sur Connector pour vous connecter à Internet.

Configurations audio

Le EeeTop PC supporte différents types de configurations audio. Vous pouvez utiliser des haut-parleurs stéreo.

Configurations des haut-parleurs

Les configurations de haut-parleurs suivantes sont disponibles :

Nom	Système de haut-parleur
2 canaux (stéréo)	Haut-parleur gauche et droit.

Port audio	Casque/2 canaux
∅	Sortie audio
∅	Entrée micro

Un ensemble stéreo se compose d'un haut-parleur droit et d'un haut-parleur gauche. Un ensemble audio multi-canal dispose de haut-parleurs avantils droit et gauche et de haut-parleurs arrières droit et gauche, et peut inclure un caisson de basse ainsi qu'un haut-parleur central.

Connexion de haut-parleurs

Voir le tableau ci-dessous pour la description des connecteurs audio du panneau arrêté. Pour les haut-parleurs stéreo ou les casques

Port audio	Description
∅	Se connecte à des haut-parleurs stéréo ou un casque.

Configurer les paramètres de sortie audio

Après avoir connecté un système de haut-parleurs à votre ordinateur, suivez les étapes cédessous pour configurer les paramètres audio :

1. Faites un click droit sur l'icone de volume de la zone de notification de Windows® et cliquez sur Son.

1. Dans l'onglet Lecture, Sélectionnez un périphérique de lecture et cliquez sur Propriétés pour en configurer les paramètres.

2. Définisse les options avances, comme le niveau du volume ou les effets sonores. Cliquez sur OK pour terminer les configurations.

Restaurer le système

Utiliser la partition cachée

La partition de restauration contient une image du système d'exploitation, des pilotes et des utilisaires installés sur votre système en usine. La partition de restauration offre une solution de restauration complète permettant de restaurer rapidement la partie logicielle de votre système dans son état de fonctionnement d'origine, à condition que votre disque dur soit en bon état. Avant d'utiliser la partition de restauration, copiez vos données (tels que les fichiers PST d'Outlook) sur un périphérique de stockage USB ou un lecteur réseau et prenez note de tous vos paramètres de configuration personalisés (tels que vos paramètres réseau).

1. Allumez votre ordinateur.
2. Lorsque le logo EeeTop PC apparaît, appuyez sur (necessite une partition de restauration).
3. La fenêtre ASUS F9 Recovery apparait. Sélectionnez Recover system to a partition.
4. Suivez les instructions apparaissant à l'écran pour terminer le processus de restauration.

Toutes vos données seront perdues lors du processus de restauration. Assurez-vous d'avoir fait une copie de sauvegarde de vos données avant de restaurer le système.

1. Redémarrez le système une fois le processus de restauration terminé.
2. Configurez les paramètres de langue, de fuseau hora, de clavier et nom d'utilisateur avant d'accéder au système d'exploitation Windows®.

Fabricant	ASUSTek COMPUTER INC.
Adresse	No. 150, LI-TE RD., PEITOU, TAIPEI 112, TAIWAN R.O.C
Representant/agréé en Europe	ASUS COMPUTER GmbH
Adresse	HARKORT STR. 21-23, 40880 RATINGEN, ALLEMAGNE
