MODE D'EMPLOI HW-F355 SAMSUNG

1-800-SAMSUNG (1-800-7267864) www.samsung.com/ca Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center. Area `` North America Contact Center CANADA 1-800-SAMSUNG(726-7864) MEXICO `` Latin America ARGENTINE 01-800-SAMSUNG(726-7864) BRAZIL CHILE Bolivia COLOMBIA COSTA RICA DOMINICA ECUADOR EL SALVADOR GUATEMALA HONDURAS JAMAICA NICARAGUA PANAMA PERU PUERTO RICO TRINIDAD & TOBAGO VENEZUELA 0800-333-3733 0800-124-421 4004-0000 800-SAMSUNG(726-7864) From mobile 02-482 82 00 800-10-7260 01-8000112112 0-800-507-7267 1-800-751-2676 1-800-10-7267 800-6225 1-800-299-0013 800-27919267 1-800-234-7267 00-1800-5077267 800-7267 0-800-777-08 1-800-682-3180 1-800-SAMSUNG(726-7864) 0-800-100-5303 Web Site www.samsung.com/ca www.samsung.com/ca_fr (French) www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com AH68-02644G-00 HW-F450 Ensemble Home Cinéma (Système Avec Enceintes Actives) manuel d'utilisation imaginez les possibilités Merci d’avoir choisi un appareil Samsung. Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur www.samsung.com/register caractéristiques SoundShare SoundShare permet d’écouter votre téléviseur sur votre SAT par votre connexion Bluetooth et commande le son. HDMI Le protocole HDMI transmet des signaux vidéo et audio numériques simultanément et procure une image plus nette. L'appareil est aussi doté de la fonction ARC qui permet d'écouter le son de votre téléviseur via un câble HDMI par l'intermédiaire du système Crystal Surround Air Track. La fonction n'est disponible que si vous connectez l'appareil à un téléviseur compatible ARC.

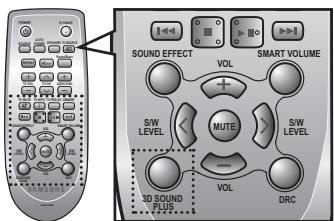

La fonction 3D SOUND PLUS ajoute de la profondeur et de l’amplitude à votre expérience sonore. Caisson de basses sans fil Le module sans fil de Samsung s'affranchit des câbles qui reliaient l'unité principale au caisson de basses. En remplacement du câblage, le caisson de basses se connecte à un module sans fil compact qui communique avec l'unité principale. Mode sonore spécial Selon le type de contenu que vous souhaitez utiliser, vous pouvez choisir entre sept modes de champ sonore différents - MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, et OFF (Son Original)). Télécommande multifonction La télécommande fournie peut également être utilisée pour commander le téléviseur connecté à cet ensemble. (Fonctionne seulement sur les téléviseurs Samsung) Elle est pourvue d'une touche d'accès rapide au téléviseur permettant d'activer plusieurs options d'une simple pression sur les touches. Système avec enceintes actives Cet ensemble est doté d'un système avec enceintes actives qui offre une haute qualité sonore dans une seule unité peu encombrante. Cet ensemble ne nécessite aucun haut-parleur satellite ni câbles, généralement présents dans les Home Cinémas classiques. Prise en charge de l'hôte USB Vous pouvez lire des fichiers musicaux à partir de supports de stockage USB externes tels que lecteurs MP3, mémoire flash USB, etc., à l'aide de la fonction HÔTE USB de Air Track. Fonction Bluetooth Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique en stéréo haute qualité, et ce sans fil ! LICENCE

Vous pouvez utiliser un dispositif BlueBooth connecté au SAT pour écouter de la musique en son stéréo de haute qualité, tout cela sans fil!

Fabriqué sous licence sous les brevets américains suivants : 5,956,674; 5,974,380; 6,487,535 et autres brevets déposés ou en attente aux États-Unis ou dans d'autres pays. DTS, le Symbole, ainsi que DTS et le Symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc. Tous droits réservés. Les termes HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis ou dans d'autres pays.

our toute requête et demande concernant les questions sur les sources ouvertes, contactez Samsung via e-mail (oss.request@ samsung.com).

Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil. Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil. AVERTISSEMENT : afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité. MISE EN GARDE : pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.

• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.
• Veillez à éviter toute projection sur l'appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus.
• La prise d’alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

FRA informations relatives à la sécurité PrÉCAUtIONs

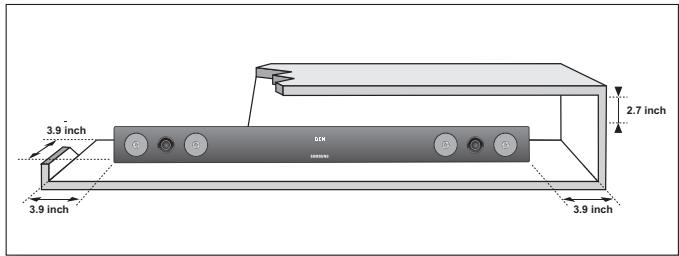

Assurez-vous que l'alimentation c.a. de votre domicile satisfait aux normes inscrites sur l'étiquette d'identification située à l'arrière du produit. Installez votre produit horizontalement, sur un socle approprié (meuble), en laissant un espace suffisant pour la ventilation sur le pourtour (3~4 inches). Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour éteindre totalement l'appareil, débranchez la fiche c.a. de la prise murale. Débranchez l'appareil si vous prévoyez une longue période d'inactivité. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Cela pourrait causer une surchauffe du fil et causer un dysfonctionnement de l’unité. Phones Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

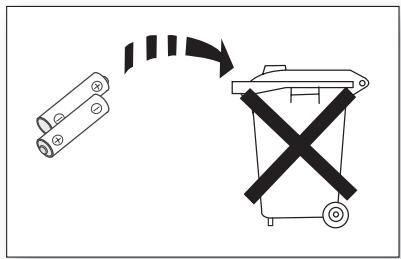

Les piles utilisées dans ce produit peuvent contenir des produits chimiques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. FRA sommaire caractéristiques

Caractéristiques Licence informations relatives à la sécurité

Avertissements Précautions démarrage

Avant de lire le manuel d'utilisation Contenu descriptions

Panneau Avant/Arrière télécommande

Présentation de la télécommande branchements

Installation de la fixation murale Branchement d’un caisson de graves sans fil Fixation du noyau torique en ferrite au cordon d'alimentation du caisson de graves Installation du noyau torique en ferrite sur le caisson de graves Branchement à un périphérique externe en utilisant le câble HDMI Branchement d’un périphérique externe en utilisant un câble audio (analogique) ou optique (numérique)

Mode input (entrée) Bluetooth SoundShare USB Utilisation de la télécommande Mise à jour du logiciel dépannage

AVANT DE LIRE LE MANUEL D'UTILISATION

Lisez attentivement la signification des termes suivants avant de commencer la lecture du manuel d'utilisation. Icônes utilisées dans le présent manuel Icône Terme Définition Attention Indique qu'une fonction ne fonctionne pas ou que des paramètres peuvent être annulés. Remarque Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction. Consignes de sécurité et dépannage

1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3)

2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 22)

Copyright ©2013 Samsung Electronics Co.,Ltd. Tous droits réservés. Le présent manuel d'utilisation ne peut être reproduit ou copié, en partie ou dans son intégralité, sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd. CONTENU Vérifiez que vous disposez bien des accessoires ci-dessous. POWER TV POWER AUTO

SOURCE POWER SPEAKER TV SOURCE

SoundShare REPEAT TV VOL TV CH AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT S/W LEVEL 3D SOUND PLUS VOL MUTE VOL SMART VOLUME S/W LEVEL DRC AH59-02547B Télécommande / Piles (type AAA) Fixation de Support Mural Manuel D'utilisation (Pour le câble d'alimentation du caisson de graves 1 unité) Câble auxiliaire Câble USB Noyau torique en ferrite

• ▪ Les accessoires pourraient légèrement différer de ceux figurant sur la photo ci-dessus.
• ▪ Le câble USB dédié est fourni pour permettre la communication avec le périphérique USB.

DÉTECTEUR La télécommande peut seulement DE TÉLÉCOM- faire fonctionner le système Air MANDE Tracks de marque SAMSUNG. ÉCRAN Affichent le mode actuel. D’AFFICHAGE BOUTON Permet d'allumer/d'éteindre POWER l'ensemble Home Cinéma. Sélection des entrées D.IN (NUMÉRIQUE), AUX, HDMI, BT, TV USB. endant que l’unité est alimentée en tension, si vous appuyez sur la touche ( ) pendant plus de 3 TOUCHE DE secondes celle-ci pourrait être utilisée FONCTIONS pour la MISE EN SOURDINE. Pour annuler le réglage de MISE EN SOURDINE, appuyez encore sur le bouton ( ) pendant plus de 3 secondes.

VOLUME +/- Permet de régler le volume.

Branchez les périphériques USB comme les lecteurs MP3 ici pour lire les fichiers des périphériques. Connexion jusqu'à la sortie numérique (optique) d'un périphérique externe. Connexion jusqu'à la sortie ENTRÉE analogique d'un périphérique AUXILIAIRE externe. Reçoit les signaux vidéo et audio PRISES HDMI numériques simultanément d’une source externe utilisant un câble HDMI.

PRISE HDMI OUT Transmet les signaux vidéo et audio numériques simultanément au moyen d’un câble HDMI.

CÂBLE D'ALIMENTATION Branchez le câble d'alimentation dans la prise murale.

• ▪ Lorsque vous mettez cet appareil sous tension, un délai de 4 à 5 secondes précède l'émission du son.
• ▪ Lorsque vous voulez débrancher le câble d'alimentation de la prise murale, saisissez bien la fiche. Ne tirez pas sur le câble.

• ▪ Ne branchez pas cet appareil ni les autres composants dans une prise c.a. tant que tous les composants ne sont pas interconnectés.

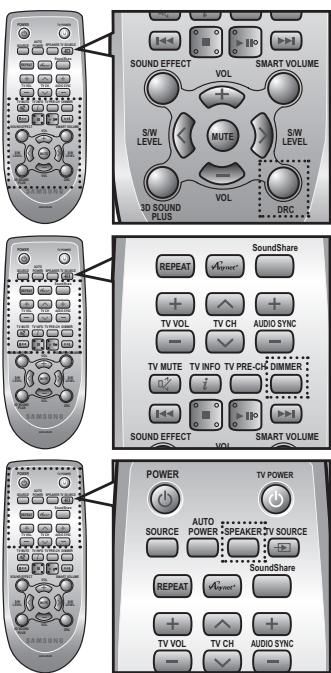

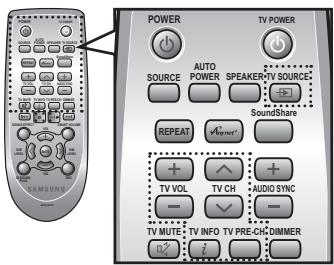

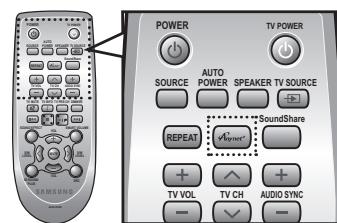

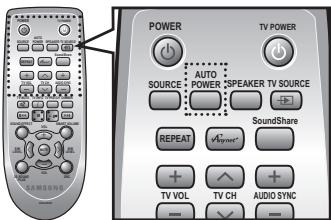

télécommande PRÉSENTATION DE LA TÉLÉCOMMANDE TOUCHE POWER Permet d'allumer/d'éteindre l'ensemble Home Cinéma. SOURCE Sélection d'une source SAT. (SAT : Surround Air Track) AUTO POWER Synchronise le système Air Track par la connexion Optique au moyen de la prise Optique de façon à ce qu’il s’active automatiquement lorsque vous allumez votre téléviseur. REPEAT Sélection des fonctions Répétition fichier, Tout, Aléatoire. TV VOLUME Réglage du niveau sonore du téléviseur. POWER TV POWER AUTO

Permet d'allumer/d'éteindre le téléviseur Samsung. SPEAKER Ce bouton permet d'écouter un contenu audio à partir du système Air Track ou de votre téléviseur. (Cette fonction prend en charge via un câble HDMI.) TV SOURCE Sélection d'une source vidéo sur un téléviseur connecté. Anynet+, SoundShare TV VOL TV CH AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER TV MUTE Coupure du son du téléviseur. Appuyez de nouveau sur cette touche pour restaurer le volume initial. SOUND EFFECT VOL SMART VOLUME

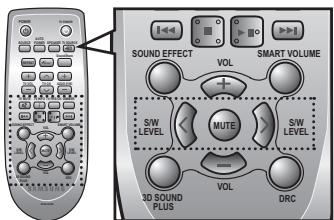

Affichage de l'état actuel du téléviseur. S/W LEVEL Déplacement sur la chaîne de télévision précédente. MUTE S/W LEVEL Anynet+ est une fonction qui vous permet de commander les autres appareils Samsung à l’aide de la télécommande de votre téléviseur Samsung. Le son du téléviseur est émis sur votre enceinte satellite (SAT) via une connexion Bluetooth et le son est contrôlé.

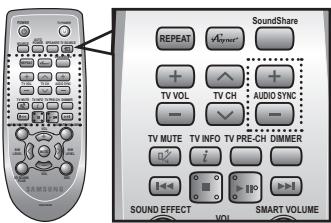

TV CHANNEL , AUDIO SYNC

Permet de basculer entre les différentes chaînes disponibles. Pour synchroniser la vidéo avec l’audio lorsque l’unité est connectée à un téléviseur numérique. DIMMER Vous pouvez régler la luminosité de l'affichage. SMART VOLUME

Permet de démarrer, de faire une pause ou d'arrêter la lecture d'un fichier musical, ou encore de rechercher un tel fichier vers l'avant ou l'arrière. SOUND EFFECT Sélection des fonctions Effet Sonore: (MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, OFF (Son Original)) 3D SOUND PLUS VOL DRC Pour régler et stabiliser le volume afin de le protéger contre les variations importantes.

Pour régler le volume de l’unité. Pour régler le volume du caisson d’extrêmes graves. AH59-02547B DRC Vous pouvez utiliser cette fonction pour bénéficier du son Dolby Digital lorsque vous visionnez un film selon un faible volume la nuit (Standard, MAX, MIN).

MUTE Cette fonction ajoute de la profondeur et de l’espace au son. Permet de mettre l'appareil en sourdine. Appuyez de nouveau sur cette touche pour restaurer le volume initial

• ▪ SAT est l'acronyme de Surround Air Track, une dénomination propriété de Samsung.
• ▪ La télécommande n'est opérationnelle que sur les téléviseurs Samsung.
• ▪ Il se peut que cette télécommande ne soit pas compatible avec le type de téléviseur que vous utilisez. Si c'est le cas, utilisez la télécommande du téléviseur. Installation des piles dans la télécommande

Soulevez le couvercle situé à l'arrière de la télécommande comme indiqué.

2. Insérez deux piles de type AAA.

Vérifiez bien que les pôles + et - des piles sont placés comme indiqué sur le diagramme représenté à l'intérieur du compartiment.

3. Repositionnez le couvercle.

Dans un schéma d'utilisation classique, les piles durent environ un an. Portée de la télécommande La portée de la télécommande en ligne droite est d'environ 7 mètres. Elle fonctionne également inclinée selon un angle horizontal de 30° maximum par rapport au capteur de la télécommande.

Vous pouvez utiliser le support de fixation mural pour fixer l’unité au mur. Précautions d’installation

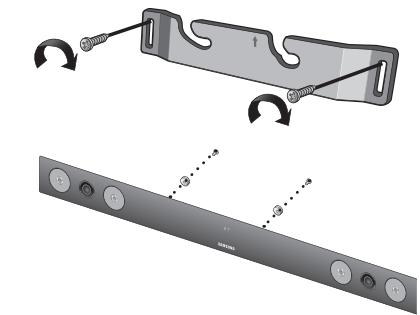

1. Placez le support de fixation sur la surface du mur puis

fixez-le à l’aide de deux vis (non fournies). Si vous installer l'appareil derrière le téléviseur, assurez-vous de monter le support mural de façon que la flèche ( ) soit placée au centre du téléviseur. Assurez-vous aussi que l'appareil se trouve à 5 cm ou plus sous le téléviseur.

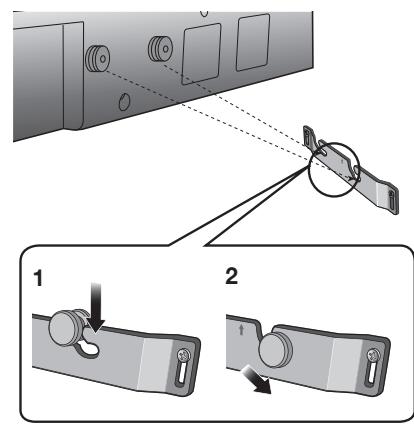

2. Vérifiez les trous des vis et alignez-les à l’arrière de

L'UNITÉ PRINCIPALE, puis fixez les vis de fixation.

3. Introduisez l’unité dans les fentes correspondantes

du support de fixation mural. - Pour une sécurité d’ installation optimale, veillez à ce que les goujons descendent jusqu’en butée à l’intérieur des fentes.

L’installation suggérée pour le support mural est ainsi terminée. 5 cm (2 po) ou plus

• ▪ Ne vous appuyez sur l’unité montée et protégez celle-ci de tout risque d’impact.
• ▪ Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des blessures ou endommager le produit.

• ▪ Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l’appareil.

• ▪ Pour qu'une installation avec fixation murale fonctionne de manière optimale, veillez à ce que le système d'enceintes et le téléviseur soient séparés d'au moins 5 cm.

• Ne procédez pas à l'installation sur un autre emplacement qu’un mur vertical.

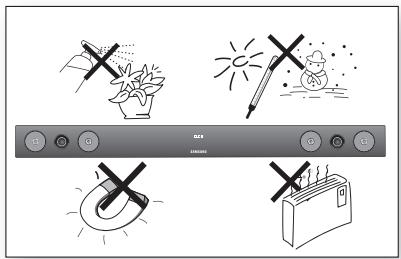

• Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil.
• Vérifiez la solidité du mur. Si le mur n’est pas suffisamment solide pour supporter l’unité, renforcez-le ou installez l’unité sur un autre mur qui peut supporter son poids.
• Achetez et utilisez des vis de fixation ou des chevilles convenant au type de mur que vous avez (plaque de plâtre ou en fer, bois, etc.) Si cela est possible, fixez les vis de fixation dans les poteaux muraux.
• Connectez les câbles de l'appareil aux périphériques externes avant de l'installer au mur.
• Assurez-vous d’éteindre et de débrancher l’unité avant l’installation afin d’éviter tout choc électrique. branchements BRANCHEMENT D’UN CAISSON DE GRAVES SANS FIL L'ID de lien du caisson de graves est préréglé en usine et l’unité principale et le caisson doivent se connecter automatiquement (connexion sans fil) à la mise sous tension. Si le témoin de lien ( ) ne s’allume pas à la mise sous tension de l'unité principale et du caisson de graves, vous devrez régler l'ID tel qu'indiqué dans la procédure suivante.

1. Branchez les cordons d’alimentation de l’unité principale et du caisson des basses dans une prise

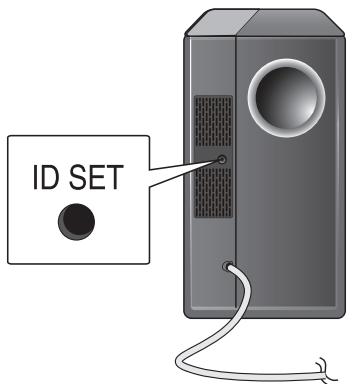

2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de graves à l’aide d’un

• Le témoin STANDBY s’éteint et le témoin LINK (DEL Bleue) clignote rapidement. POWER TV POWER AUTO

SoundShare REPEAT TV VOL

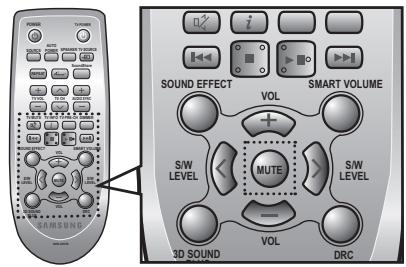

3. Alors que l’unité principale est hors tension (mode VEILLE),

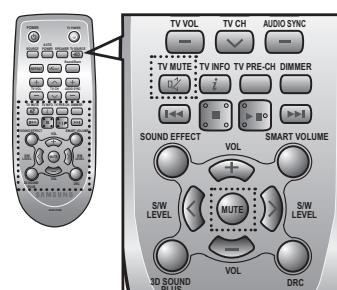

appuyez sur la touche MUTE de la télécommande pendant 5 secondes.

4. Le message ID SET apparaît sur l'écran (VFD) de l'unité principale.

5. Pour établir la liaison, mettre l'unité principale sous tension

pendant que le témoin DEL du caisson de graves clignote.

• L’unité principale et le caisson de graves sont à présent liés (connectés).
• Le témoin de liaison (DEL Bleue) du caisson de braves est allumé.
• Vous pouvez profiter d'une meilleure qualité de son en provenance du caisson de graves sans fil en sélectionnant un effet sonore. (Reportezvous en page 19) TV CH AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER POWER TV POWER AUTO

SOURCE POWER SPEAKER TV SOURCE

SoundShare REPEAT TV VOL SOUND EFFECT TV CH AUDIO SYNC VOL SMART VOLUME TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT S/W LEVEL 3D SOUND PLUS VOL MUTE VOL AH59-02547B SMART VOLUME S/W LEVEL S/W LEVEL MUTE S/W LEVEL DRC 3D SOUND PLUS VOL DRC AH59-02547B

• ▪ Avant de déplacer ou d'installer l'appareil, éteignez-le et débranchez son cordon d'alimentation.
• ▪ Si l’unité principale est hors tension, le caisson d’extrêmes graves sans fil se met en mode de veille et le témoin DEL de VEILLE s’affiche sur la partie supérieure de l’écran. Après 30 secondes, le témoin Link (DEL bleue) commence à clignoter.
• ▪ Si un appareil qui utilise la même fréquence (2.4GHz) se trouve à proximité du système, des interruptions de son peuvent se produire en raison de l’interférence.
• ▪ Le champ d’action de la transmission depuis l’unité centrale vers le module syntoniseur sans fil est d’environ 10 m (33 pi) ; il peut varier en raison de votre environnement. Un mur en béton armé ou de métal situé entre l’unité centrale et le module syntoniseur sans fil peut provoquer une défaillance du système puisque les ondes radio ne peuvent pas pénétrer le métal.
• ▪ Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 ci-dessus pour réessayer la connexion entre l'unité principale et le caisson de graves sans fil.

• ▪ L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil à l’abri de l’eau et de l’humidité.

• ▪ Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée.

D'ALIMENTATION DU CAISSON DE GRAVES

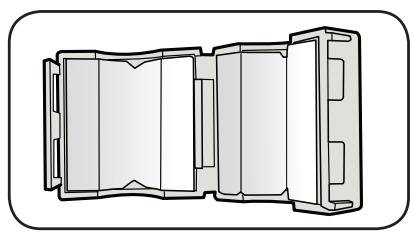

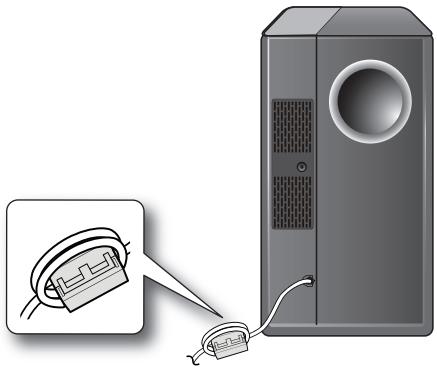

Si vous fixez le noyau torique en ferrite au cordon d'alimentation du caisson de graves, cela pourra empêcher les interférences RF des signaux radioélectriques.

1. Tirez la languette de fixation du noyau torique en ferrite pour ouvrir

celui-ci. ● branchements

2. Enroulez deux fois le câble d'alimentation du caisson de graves.

3. Fixez le noyau torique en ferrite au cordon d'alimentation du caisson de

graves, tel qu'indiqué dans l'illustration, et appuyez dessus jusqu’à ce qu’il s’encliquette. INSTALLATION DU NOYAU TORIQUE EN FERRITE SUR LE CAISSON DE GRAVES Soulevez le dispositif de verrouillage pour le libérer et ouvrez le noyau. Remettez le dispositif de verrouillage en place. Enroulez deux fois le câble d'alimentation autour de la bobine. (Commencez l'enroulement à une distance de 5 à 10 cm du commutateur.)

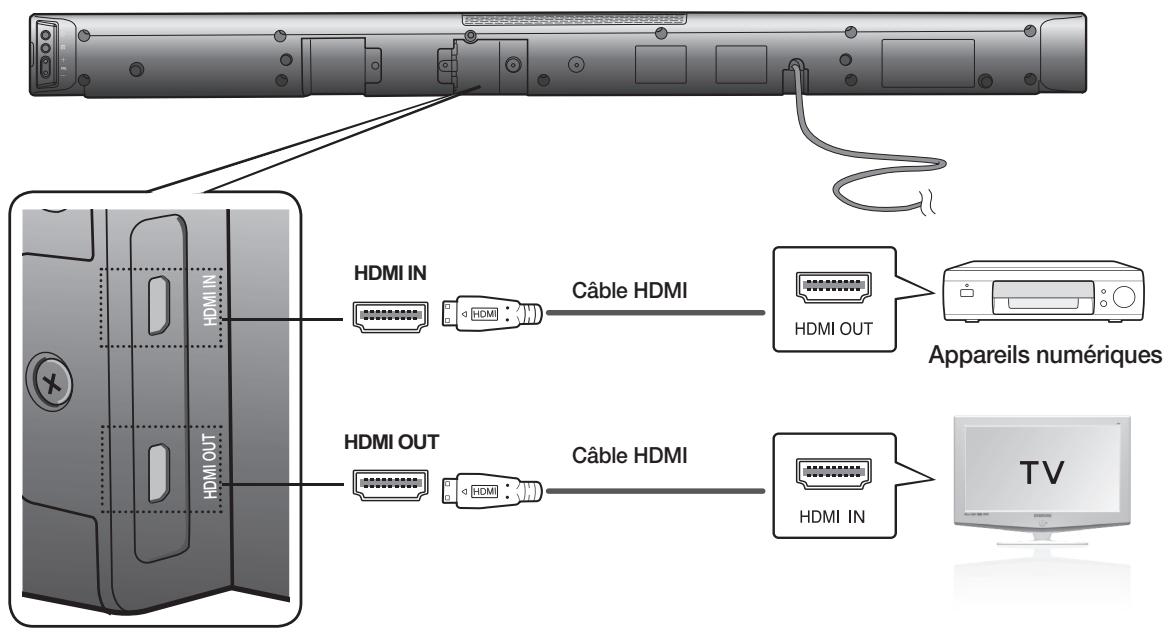

branchements Branchement à un périphérique externe en utilisant le câble HDMI HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur, un lecteur de DVD, un lecteur Blu-ray, un décodeur et bien plus encore. HDMI IN HDMI élimine les pertes de signal découlant de la conversion analogique et vous assure la même qualité sonore vidéo et audio que celle d’un son créé à l’origine dans la source numérique. HDMI IN Câble HDMI HDMI OUT Appareils numériques HDMI OUT Câble HDMI HDMI IN Branchez un câble HDMI (non fournies) de la prise HDMI IN située à l’arrière du produit à la prise HDMI OUT de vos appareils numériques. ensuite, SORTIE HDMI (HDMI)

• Branchez un câble HDMI de la prise HDMI OUT située à l’arrière du produit à la prise HDMI IN de votre téléviseur.

• ▪ HDMI est une interface qui permet la transmission numérique de données vidéo et audio à partir d'un seul connecteur. HDMI OUT (ARC) OPTICAL OUT

• La fonction ARC permet à l’audio numérique d’être transmise par le port HDMI OUT (ARC). Elle ne peut être activée que lorsque le système Air Track est connecté à un téléviseur qui prend en charge la fonction ARC.
• La fonction Anynet+ doit être activée.

• ▪ Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge la fonctionnalité ARC (Consumer Electronics Control).

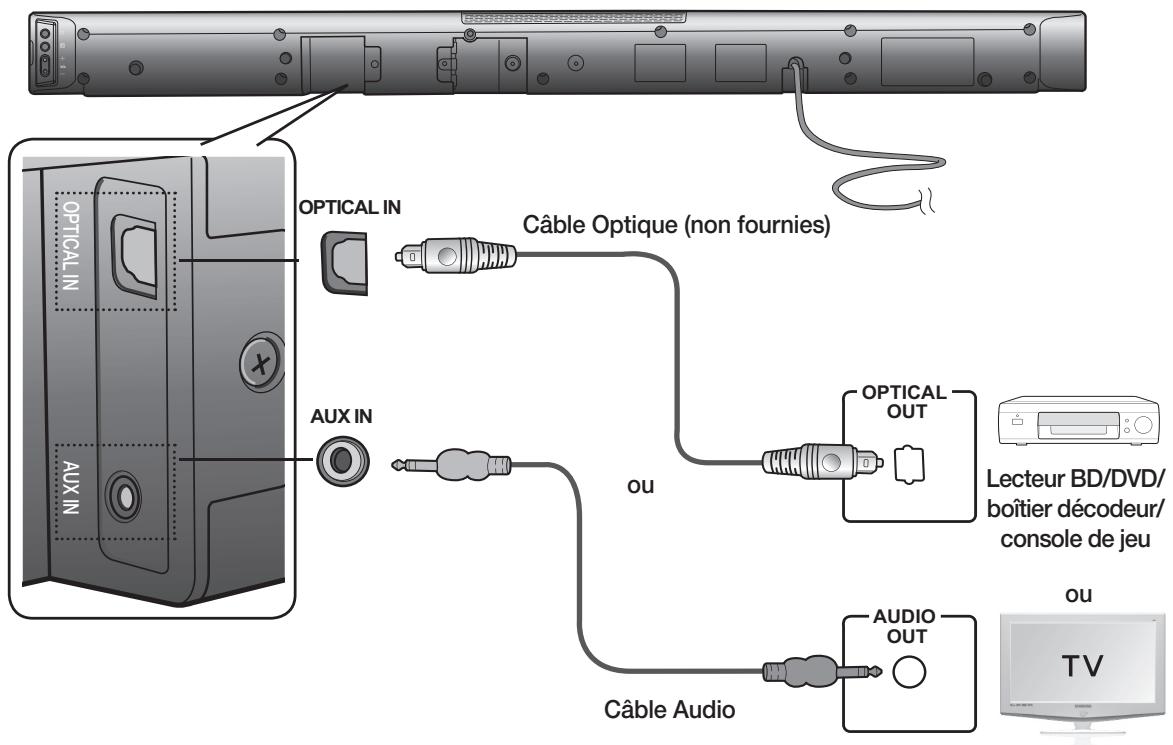

FRA Branchement d’un périphérique externe en utilisant un câble audio (analogique) ou optique (numérique) Cette section présente les deux méthodes (numérique et analogique) de connexion de l’unité au téléviseur. Cet appareil est doté d'une prise numérique optique et d'une prise analogique audio pour connecter un téléviseur. ● branchements OPTICAL IN OPTICAL IN Câble Optique (non fournies) OPTICAL OUT AUX IN AUX IN Lecteur BD/DVD/ boîtier décodeur/ console de jeu

Pour connecter l’entrée numérique de l’unité principale à la sortie OPTICAL OUT du téléviseur ou du périphérique source. ou,

Permet de connecter la prise AUX IN (Audio) (ENTRÉE AUXILIAIRE - Audio) de l'unité principale à la prise AUDIO OUT (SORTIE AUDIO) du téléviseur ou du périphérique source. Veillez à respecter les codes couleur.

• ▪ Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées.
• ▪ Avant de déplacer ou d'installer ce produit, éteignez-le et débranchez le cordon d'alimentation.

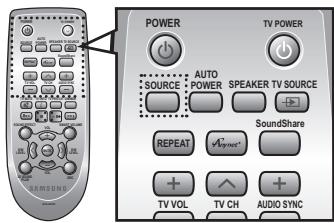

fonctions MODE INPUT (ENTRÉE) Vous pouvez sélectionner l'une des entrées suivantes : D.IN, AUX, HDMI, BT, TV ou encore une entrée USB. Mode d'entrée Écran d’affichage Entrée Optique Numérique D.IN Entrée AUXILIAIRE AUX Entrée HDMI HDMI Mode BLUETOOTH

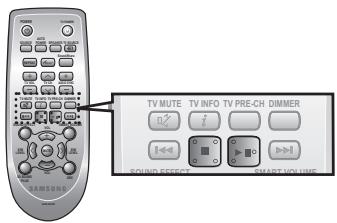

TV MUTE TV INFO TV PRE-CH DIMMER L'appareil s'éteint automatiquement dans les conditions suivantes : SOUND EFFECT VOL S/W LEVEL 3D SOUND PLUS MUTE VOL AH59-02547B SoundShare SMART VOLUME

• MODE BT/TV/USB/HDMI/ARC/D.IN -- Si aucun signal audio n’est reçu pendant 20 minutes.
• Mode AUX -- Si aucune CLÉ n’est entrée pendant 8 heures lorsque la prise est branchée. -- Si le câble AUX audio n’est pas branché pendant 20 minutes. S/W LEVEL REPEAT DRC TV VOL TV CH AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT VOL SMART VOLUME

• ▪ La fonction ARC est activée dans le mode D.IN si la connexion est établie sur un téléviseur compatible ARC. S/W LEVEL MUTE S/W LEVEL

• ▪ Pour désactiver la fonction ARC, désactivez Anynet.
• ▪ Utilisez le câble fourni si la mémoire Flash USB ne peut pas être directement connectée dans l’unité. 3D SOUND PLUS BLUETOOTH VOL DRC AH59-02547B Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique en stéréo haute qualité, et ce sans fil ! Qu'est-ce que Bluetooth? Bluetooth est une technologie facilitant l'interconnexion d'appareils compatibles Bluetooth via une connexion sans fil à faible distance.
• Un appareil Bluetooth peut engendrer des bruits ou un dysfonctionnement selon les conditions d’utilisation. -- Si une partie du corps est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Air Track. -- Variations électriques dues à un brouillage du signal par un mur, un coin ou une cloison de bureau. -- Interférences électriques causées par des appareils fonctionnant sur la même bande de fréquence, notamment équipements médicaux, fours à micro-ondes et réseaux locaux sans fil.
• Maintenez la distance la plus courte possible lorsque vous jumelez le système Air Track avec le périphérique Bluetooth.
• La qualité diminue parallèlement à la distance entre le système Air Track et le périphérique Bluetooth. Si la distance excède la portée opérationnelle du périphérique Bluetooth, la connexion est perdue.
• La connexion Bluetooth peut s'avérer déficiente dans les zones à faible réception.
• La portée de réception efficace du système Air Track atteint 10 mètres dans toutes les directions en absence d'obstacles. La connexion sera automatiquement interrompue si la distance excède la portée. Même dans les limites de cette portée, des obstacles tels que des murs ou des portes peuvent dégrader la qualité sonore.
• Le fonctionnement de ce périphérique sans fil peut engendrer un brouillage électrique.

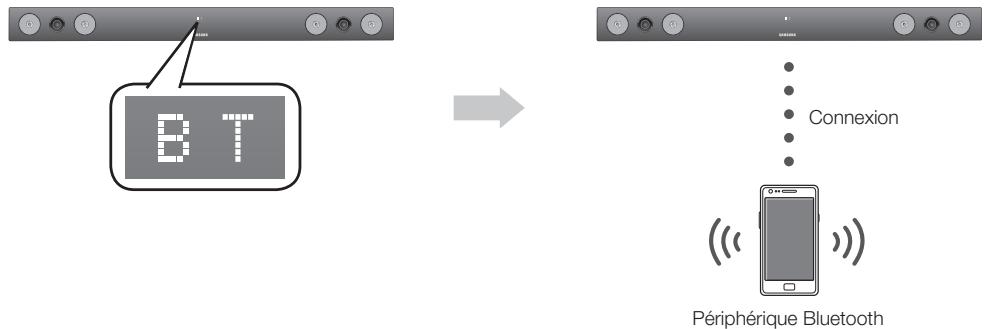

FRA Connexion du système Air Track au périphérique Bluetooth Vérifiez si le périphérique Bluetooth prend en charge la fonction de casque d'écoute stéréo compatible Bluetooth. Connexion ● fonctions Périphérique Bluetooth

1. Appuyez sur la touche SOURCE de la télécommande du système Air Track pour afficher le message

• Vous apercevrez le message WAIT pendant 4 secondes puis BT READY sur le panneau avant du système Air Track.

2. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous souhaitez connecter.

(Reportez-vous au manuel d'utilisation du périphérique Bluetooth)

3. Sélectionnez le menu du casque d'écoute Stéréo sur le périphérique Bluetooth.

• Une liste produite par le balayage des appareils apparaîtra.

4. Sélectionnez "[Samsung] AirTrack" dans la liste.

• Lorsque le système Air Track est branché à un dispositif Bluetooth, il affiche la mention BT CONNECTED ➡ BT sur l’écran avant.
• Si l'appariement du périphérique Bluetooth avec le système Air Track a échoué, supprimez l'appareil "[Samsung] AirTrack" précédent qui a été trouvé par le périphérique Bluetooth et, à partir de ce dernier, relancez la recherche du système Air Track.

5. Écoutez de la musique sur le périphérique connecté.

• Vous pouvez écouter de la musique provenant du périphérique Bluetooth sur le système Crystal Surround Air Track.
• En mode BT, les fonctions Lire/Répéter/Arrêter/Suivant/Précédent ne sont pas accessibles.

• ▪ Un code PIN (mot de passe) peut vous être demandé lors de la connexion du périphérique Bluetooth au système Air Track. Si la fenêtre de saisie du code PIN apparaît, tapez <0000>.

• ▪ Le système Air Track prend en charge les données SBC (44,1 kHz, 48 kHz).
• ▪ La fonctionnalité AVRCP n'est pas prise en charge.
• ▪ La connexion est possible uniquement sur un périphérique Bluetooth compatible avec la fonction A2DP (AV).

• ▪ Vous ne pouvez pas vous connecter à un périphérique Bluetooth qui ne prend en charge que la fonction HF (Mains libres).

• ▪ On ne peut apparier qu'un seul périphérique Bluetooth à la fois.
• ▪ Une paire déconnectée suite à l'extinction du système Air Track ne sera pas reconnectée automatiquement. Dans ce cas, rétablissez l'appariement.

• ▪ La recherche ou la connexion via Air Track peut s'avérer défectueuse dans les cas suivants: -- Si un puissant champ électrique est émis autour du système Air Track. -- Si plusieurs périphériques Bluetooth sont appariés simultanément avec le système Air Track. -- Si le périphérique Bluetooth est éteint, situé au mauvais endroit ou ne fonctionne pas bien. -- Prenez note que certains appareils tels que fours à micro-ondes, adaptateurs de réseau sans fil, lampes fluorescentes et cuisinières à gaz utilisent la même bande de fréquences que le périphérique Bluetooth, d'où un risque de brouillage.

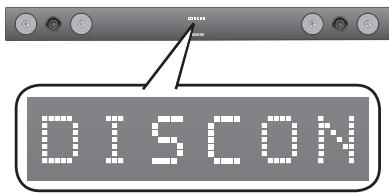

fonctions Déconnexion du périphérique Bluetooth à partir du système Air Track Vous pouvez déconnecter le périphérique Bluetooth à partir du système Air Track. Pour des directives, consultez le manuel d'utilisation du périphérique Bluetooth.

• Le système Air Track sera déconnecté.
• Lorsque le système Air Track est déconnecté du périphérique Bluetooth, Air Track affiche le message BT DISCONNECTED sur le panneau avant. Déconnexion du système Air Track à partir du périphérique Bluetooth Appuyez sur le bouton ( ) sur le panneau avant du système Air Track pour passer du mode BT à un autre mode ou pour éteindre Air Track.
• Le périphérique Bluetooth connecté attendra pendant un certain temps une réponse du système Air Track avant de mettre fin à la connexion. (Le temps de déconnexion peut varier selon le périphérique Bluetooth.)
• Le périphérique en cours sera déconnecté.

• ▪ En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre Air Track et l'appareil dépasse (5 mètres).

• ▪ Si le dispositif Bluetooth se retrouve de nouveau dans la portée effective et se reconnecte après une déconnexion, vous pouvez redémarrer pour réinitialiser l’appariement avec le dispositif Bluetooth.

• ▪ Le périphérique s'éteint automatiquement (Auto Power Off) au bout de 20 minutes dans l'état Prêt (Ready). SOUNDSHARE Cette section explique comment brancher le système Crystal Surround Air Track aux téléviseurs SAMSUNG compatibles Bluetooth. Pour connecter l'Ensemble Home cinéma à un téléviseur Samsung compatible avec le Bluetooth. Connexion Appuyez sur le bouton ( ) pour sélectionner le mode TV, puis branchez le téléviseur sur l'Ensemble Home cinéma.

• L’appareil lit le son du téléviseur lorsqu’il est connecté à celui-ci.
• Si vous passez à un mode autre que TV SoundShare ou si vous le désactivez, le son recommencera à être restitué par le téléviseur.

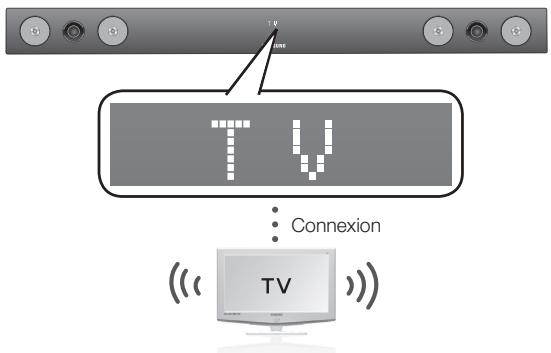

<Appariement avec votre téléviseur> Afin que le son du téléviseur soit émis sur le Home cinéma via une connexion Bluetooth, vous devez commencer par apparier votre station avec le téléviseur compatible avec le Bluetooth. Une fois l’appariement terminé, les informations correspondantes sont enregistrées et conservées, et plus aucun message de connexion Bluetooth ne s’affiche. Maintenez le Home cinéma et le téléviseur à proximité avant l’appariement. -- Portée d’appariement recommandée : moins de 50 cm -- Portée de fonctionnement recommandée : moins de 5 m

• ▪ Si la distance entre le SAT et le téléviseur Samsung est supérieure à 5 mètres, la connexion ou le son pourrait être coupé. Si cela se produit, branchez de nouveau le dispositif Bluetooth dans la portée de fonctionnement.
• ▪ Assurez-vous que le mode SoundShare du téléviseur Samsung est activé avant d’utiliser cette fonction.
• ▪ La touche PLAY (LIRE), NEXT (SUIVANT), PREV (PRÉCÉDENT), STOP (ARRÊTER) ne fonctionnera pas en mode SoundShare.
• ▪ Fonction de mise en marche de la fonction de veille Bluetooth -- Le système sera automatiquement alimenté en tension lors de la mise en marche du téléviseur si vous avez branché le téléviseur et le système Air Track à l’aide de la function Air Track -- Vous pouvez activer et désactiver cette fonction en appuyant sur la clé source pendant plus de 5 secondes lorsque le système AirTrack est éteint. Si vous désactivez cette fonction le produit s’éteindra automatiquement, mais ne se mettra pas automatiquement en fonction. -- Cette fonction est prise en charge par les téléviseurs Samsung commercialisés après 2013. USB

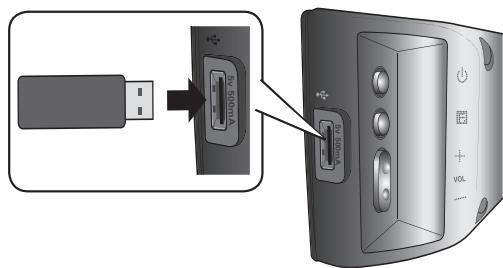

1. Connectez le périphérique USB au port USB sur le côté de l'appareil.

2. Appuyez à plusieurs reprises sur la touche (

) du panneau avant d'Air Track jusqu'à ce que la mention USB apparaisse.

3. USB apparaît à l'écran puis disparaît.

• La connexion du système Crystal Surround Air Track est terminée.
• Il s'éteint automatiquement (Auto Power Off) si aucun périphérique USB n'est connecté pendant plus de 20 minutes. Avant de connecter un périphérique USB Il importe de tenir compte des points suivants :
• Si le dossier du fichier dans un périphérique USB excède 10 caractères, il n'est pas affiché sur l'écran VFD.
• Il se peut que ce produit ne soit pas compatible avec certains types de supports de stockage USB.za pohranu.
• Les systèmes de fichiers FAT16 et FAT32 sont pris en charge. -- Le système NTFS ne l'est pas.

• ▪ Portée de fonctionnement de la fonction SoundShare du téléviseur FRA

1. Allumez le lecteur Samsung et le système Air Track.

• R églez le menu "Ajouter un nouveau périphérique" du téléviseur à "Activé". -- La fonction SoundShare est prise en charge par les modèles de téléviseurs Samsung mis sur le marché après 2012. Assurez-vous que votre téléviseur prend cette fonction en charge. (Pour plus d'informations, reportez-vous au manuel d'utilisation du téléviseur.)

2. Lorsque vous remplacez le mode du Home cinéma par TV, un message vous demandant si vous souhaitez poursuivre

l’appariement Bluetooth s'affiche. Le message " [Samsung] AirTrack " apparaît à l'écran du téléviseur.

3. Sélectionnez <Yes> (Oui) sur l’écran du téléviseur. L’appariement avec l'Ensemble Home cinéma est alors terminé.

• Une fois que l'appariement est établi, lorsque vous remplacez le mode d'entrée par le mode TV, la connexion au téléviseur est établie automatiquement.
• Le fait de passer du mode Air Track au mode TV ou à un autre mode annulera la connexion SoundShare.
• Si vous voulez annuler l'appariement existant dans l'enceinte satellite (SAT) et apparier votre enceinte satellite à un nouveau téléviseur, -- Appuyez sur la touche PLAY/PAUSE (LIRE/PAUSE) sur le SAT pendant 5 secondes en mode d’entrée TV pour annuler l’appariement existant. Vous pouvez maintenant l’apparier à un téléviseur différent.
• Vous pouvez contrôler le volume et le mode silencieux en utilisant la télécommande du téléviseur et celle de l'enceinte satellite en mode SoundShare. fonctions
• Connectez le périphérique USB directement dans le port USB de l'appareil. Autrement, un problème de compatibilité USB pourrait survenir.
• Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur multicarte. Un dysfonctionnement pourrait en résulter.
• Les protocoles PTP de la caméra numérique ne sont pas pris en charge.
• Ne retirez pas le périphérique USB pendant sa lecture.
• Les fichiers musicaux à protection DRM (MP3, WMA) d'un site Web commercial ne seront pas lus.
• Les disque durs externes ne sont pas pris en charge.
• Les périphériques de téléphones cellulaires ne sont pas pris en charge.
• Liste de compatibilité Format Codec MPEG 1 2 couches MPEG 1 3 couches MPEG 2 3 couches Wave_Format_MSAudio1 Wave_Format_MSAudio2 AAC AAC-LC HE-AAC OGG 1.1.0 FLAC 1.1.0, FLAC 1.2.1 *.mp3 *.wma *.aac *.wav *.Ogg *.Flac ※ Prend en charge les taux d’échantillonnage supérieurs à 16 KHz POWER TV POWER

• Appuyez sur la touche +# à nouveau pour arrêter temporairement la lecture du fichier. Appuyez sur la touche +# pour lire le fichier sélectionné.
• Pour arrêter la lecture, appuyez sur la touche Arrêt (@) pendant la lecture. Saut Avant/Arrière TV POWER AUTO

SOURCE POWER SPEAKER TV SOURCE

TV VOL Pendant la lecture, appuyez sur la touche +#,@. TV CH AUDIO SYNC 33D D SOUND PLUS SOURCE VOL AUTO DRC

POWER SPEAKER TV SOURCE

Pendant la lecture, appuyez sur la touche [,].

• Si la liste contient plus d'un fichier et que vous appuyez sur la touche ], le fichier suivant est sélectionné.
• Si la liste contient plus d'un fichier et que vous appuyez sur la touche [, le fichier précédent est sélectionné. Utilisation de la fonction RÉPÉTER Cette fonction permet de répéter la lecture d'un fichier ou de tous les fichiers, de répéter d'une façon aléatoire ou de faire cesser la répétition. Appuyez sur la touche RÉPÉTER. TV MUTE TV INFO TV PRE-CH DIMMER SoundShare SOUND EFFECT S/W LEVEL 3D SOUND PLUS VOL MUTE VOL SMART VOLUME REPEAT AH59-02547B S/W LEVEL DRC TV VOL TV CH AUDIO SYNC AH59-02547B TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT VOL

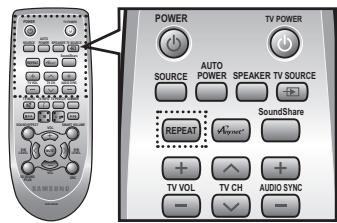

• ARRÊT DE LA RÉPÉTITION : Annule la lecture à répétition.
• RÉPÉTER LA LECTURE DU FICHIER : Répète la lecture d'une piste.
• RÉPÉTER LA LECTURE DE TOUS LES FICHIERS : Répète la lecture de toutes les pistes.
• RÉPÉTER ALÉATOIREMENT : Lit les pistes dans un ordre aléatoire. (Une piste qui a été lue peut l'être à nouveau.) SMART VOLUME

• ▪ Vous pouvez activer la fonction REPEAT pendant la lecture de fichiers S/W LEVEL

SOURCE POWER SPEAKER TV SOURCE

Cette fonction se révèle particulièrement utile lorsqu’il vous faut aller ouvrir votre porte d’entrée ou répondre à un appel téléphonique.

1. Pour couper le son de cet appareil, appuyez sur la touche MUTE de la

2. Pour couper le son du téléviseur, appuyez sur la touche TV MUTE

) de la télécommande. TV MUTE TV INFO TV PRE-CH DIMMER Utilisation de la fonction 3D SOUND PLUS AH59-02547B POWER TV POWER AUTO

SOURCE POWER SPEAKER TV SOURCE

SoundShare REPEAT TV VOL TV CH SOUND EFFECT VOL SMART VOLUME AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT S/W LEVEL 3D SOUND PLUS VOL MUTE VOL SMART VOLUME S/W LEVEL MUTE S/W LEVEL S/W LEVEL DRC POWER 3D SOUND PLUS AH59-02547B TV POWER VOL DRC AUTO

SOURCE POWER SPEAKER TV SOURCE

AH59-02547B SoundShare La fonction 3D Sound Plus ajoute de la profondeur et de l’amplitude à votre expérience sonore. Appuyez sur la touche 3D SOUND PLUS de la télécommande.

• Chaque fois que vous appuyez sur cette touche, la sélection change dans l’ordre suivant : 3D SOUND PLUS OFF ➡ 3D SOUND PLUS MUSIC ➡ 3D SOUND PLUS MOVIE REPEAT

• ▪ Lorsque vous activez la fonction 3D Sound Plus, l’effet sonore TV VOL TV CH AUDIO SYNC passe automatiquement à OFF (DÉSACTIVÉ). TV MUTE TV INFO TV PRE-CH DIMMER POWER Utilisation de la fonction SMART VOLUME TV POWER AUTO

SoundShare REPEAT TV VOL SOUND EFFECT POWER TV CH VOL SMART VOLUME TV POWER AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT S/W LEVEL 3D SOUND PLUS VOL MUTE VOL SMART VOLUME AUTO S/W S/W MUTE

SOURCE POWER LEVEL LEVEL S/W LEVEL SoundShare DRC AH59-02547B REPEAT 3D SOUND PLUS TV VOL VOL TV CH DRC AUDIO SYNC Cette fonction permet de régler et de stabiliser le niveau du volume afin d’éviter les variations de niveau importantes lorsque vous changez de chaîne ou pendant un changement de scène. Appuyez sur la touche SMART VOLUME de la télécommande de cette unité.

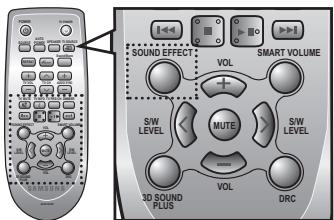

• Chaque fois que vous appuyez sur cette touche, la sélection change dans l’ordre suivant :

SMART VOLUME ON ➡ SMART VOLUME OFF

• Sélectionnez le mode OFF si vous souhaitez bénéficier du son original.

• ▪ Nous vous recommandons de sélectionner la fonction Effet sonore selon l'appareil de la source et vos préférences.

• ▪ Lorsque vous choisissez Sound Effect (Effet sonore) (sauf OFF [DÉSACTIVÉ]), la fonction 3D Sound Plus passe automatiquement à OFF (DÉSACTIVÉ). TV MUTE TV INFO TV PRE-CH DIMMER POWER Utilisation de la fonction S/W LEVEL TV POWER AUTO

SOURCE POWER SPEAKER TV SOURCE

SoundShare REPEAT TV VOL TV CH SOUND EFFECT VOL SMART VOLUME AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT S/W LEVEL 3D SOUND PLUS VOL MUTE VOL AH59-02547B SMART VOLUME S/W LEVEL MUTE S/W LEVEL S/W LEVEL Vous pouvez régler le volume de base à l’aide de la touche S/W de la télécommande.

1. Appuyez sur la touche S/W LEVEL de la télécommande.

2. “SW 0” s’affiche à l’écran.

DRC 3D SOUND PLUS VOL AH59-02547B DRC

3. Appuyez sur le bouton < ou > de la clé LEVEL si vous souhaitez

augmenter ou diminuer le volume du caisson de graves. Vous pouvez le régler de SW -6 à SW +6.

3. Appuyez à nouveau sur MUTE / TV MUTE (

) de la télécommande (ou appuyez sur VOLUME +/–) pour restaurer le son. fonctions POWER TV POWER POWER TV POWER AUTO

SOURCE POWER SPEAKER TV SOURCE

SoundShare REPEAT TV VOL TV CH AUDIO SYNC AUTO

SOURCE POWER SPEAKER TV SOURCE

TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT VOL SoundShare SMART VOLUME REPEAT S/W LEVEL 3D SOUND PLUS MUTE VOL S/W LEVEL DRC TV VOL AH59-02547B TV CH AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT S/W LEVEL 3D SOUND PLUS VOL MUTE VOL POWER SMART VOLUME S/W LEVEL DRC TV POWER Utilisation de la fonction AUTO POWER LINK Le système Crystal Surround Air Track est automatiquement mis sous tension lorsque vous allumez le téléviseur ou tout autre appareil connecté au système Air Track à l'aide du câble optique. Appuyez sur la touche AUTO POWER de la télécommande de cet ensemble.

• La fonction Auto Power Link s’active ou se désactive à chaque fois que vous appuyez sur AUTO POWER.

Activé Désactivé Écran d’affichage

• ▪ Si le téléviseur ou autre périphérique connecté au Air Track au moyen du câble optique est éteint, il n’y a pas d’entrée numérique et le Air Track se désactive après 20 minutes.
• ▪ Ces fonctions sont seulement disponibles si Anynet+ (HDMICEC) est désactivé. AUTO AH59-02547B

SOURCE POWER SPEAKER TV SOURCE

• ▪ En mode USB, TV ou BT, la fonction Audio Sync pourrait ne pas fonctionner. Utilisation de la fonction DRC Cette fonction permet d’effectuer la balance entre les sons les plus forts et les plus bas. Vous pouvez utiliser cette fonction pour bénéficier du son Dolby Digital lorsque vous visionnez un film à faible volume (ex. : la nuit). Appuyez sur la touche DRC de la télécommande de cette unité.
• Chaque fois que vous appuyez sur cette touche, la sélection change dans l’ordre suivant : DRC STANDARD ➡ DRC MAX ➡ DRC MIN Utilisation de la fonction DIMMER Appuyez sur Dimmer (Gradateur) pour régler la luminosité de l'écran d’affichage. Appuyez sur la touche DIMMER de la télécommande de cette unité.
• Chaque fois que vous appuyez sur cette touche, la sélection change dans l’ordre suivant : DIMMER ON ➡ DIMMER OFF VOL SoundShare DRC TV CH AUDIO SYNC Touche SPEAKER (HAUT-PARLEUR) Cette touche permet de choisir entre une écoute de contenus audio provenant du téléviseur ou du système Air Track lors d'une connexion via HDMI. Appuyez sur la touche SPEAKER sur la télécommande de cet appareil. S/W LEVEL DRC TV VOL AH59-02547B AH59-02547B TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT

La vidéo peut sembler plus lente que l'audio si le système Air Track est connecté à un téléviseur numérique. Si c’est le cas, corrigez ce décalage pour les synchroniser. Appuyez sur la touche AUDIO SYNC +/–. de la télécommande de cette unité.

• Vous pouvez utiliser la touche + , - pour régler le retard audio sur une valeur comprise entre 0 ms et 300 ms. SMART VOLUME AUTO

SOURCE POWER SPEAKER TV SOURCE

• ▪ Certaines résolutions de sortie HDMI ne sont pas compatibles avec certains téléviseurs.

• ▪ Veuillez vous reporter au guide d’utilisation de votre téléviseur. Veuillez (si votre téléviseur est pourvu du logo vérifier le logo signifie qu’il prend en charge la fonction Anynet+.) DRC SoundShare REPEAT Anynet+ est une fonction qui vous permet de commander les autres appareils Samsung à l’aide de la télécommande de votre téléviseur Samsung. La fonction Anynet+ s’active et se désactive chaque fois que vous appuyez sur Anynet+.

1. Connectez le produit à un téléviseur Samsung à l'aide du câble.

2. Réglez la fonction Anynet+ de votre téléviseur et le SAT à ON (ACTIVÉ).

(Pour de plus amples renseignements, reportez-vous au manuel d’instructions du téléviseur.) DRC AH59-02547B , cela Utilisation des fonctions du TV (seulement avec les téléviseurs Samsung)

• Appuyez sur la TV SOURCE de la télécommande pour changer la source d’entrée du téléviseur.
• Appuyez sur la touche TV INFO de la télécommande pour visionner l’information sur la chaîne du téléviseur.
• Appuyez sur la touche TV CH de la télécommande pour sélectionner la chaîne du téléviseur.
• Appuyez sur la touche TV VOL de la télécommande pour augmenter ou diminuer le niveau sonore.
• Utilisez la touche TV PRE-CH (CHAÎNE DE TÉLÉVISION PRÉCÉDENTE) pour revenir à la chaîne de télévision précédente en mode TV.

• ▪ Lorsque vous appuyez sur le bouton SoundShare, le son du téléviseur est transmis au système Air Track par une connexion Bluetooth. Le système Air Track commande le volume sonore, la qualité sonore, etc.
• ▪ La télécommande n'est opérationnelle que sur les téléviseurs Samsung.

MISE À JOUR DU LOGICIEL

5v 500mA 5v 500mA Samsung peut offrir des mises à niveau du micrologiciel du système Crystal Surround Air Track dans le futur. Si la mise à niveau du micrologiciel est offerte, il s'agit de la télécharger dans une clé USB qui sera insérée dans un port USB du système Air Track. Prenez note qu'en présence de plusieurs fichiers de mise à jour, vous devez les télécharger séparément dans la clé USB puis les utiliser un à un pour la mise à niveau du micrologiciel. Veuillez visiter Samsung.com ou communiquer avec le Centre d'appels Samsung pour obtenir de plus amples renseignements sur le téléchargement des fichiers de mise à niveau.

• ▪ Insérez un périphérique USB contenant la mise à niveau du micrologiciel dans le port USB de l’unité principale.
• ▪ Veillez à ne pas débrancher le cordon d'alimentation ni à retirer le lecteur USB lorsque les mises à niveau sont en cours d'exécution. L’unité principale s’éteint automatiquement une fois que la mise à niveau du firmware est terminée. Une fois le logiciel mis à niveau, les paramètres sont réinitialisés sur leur réglage par défaut. Nous vous conseillons de consigner vos réglages par écrit afin de pouvoir facilement les spécifier à nouveau après la mise à niveau.

• ▪ Lorsque la mise à niveau du logiciel du produit est terminée, éteignez le produit, puis appuyez sur la touche (@) et maintenez-la enfoncée pendant un certain temps pour réinitialiser le produit.

• ▪ Si le micrologiciel ne réussit pas à faire la mise à jour, nous vous recommandons de formater le périphérique USB au format FAT16 et d’essayer de nouveau.

• ▪ À des fins de mise à niveau, ne formatez pas la clé USB au format NTFS puisque ce système de fichiers n'est pas pris en charge.

• ▪ Tout dépendant du fabricant, le USB pourrait ne pas être compatible.

● fonctions SOUND EFFECT Utilisation de la fonction Anynet+(HDMI-CEC) FRA POWER TV POWER AUTO

SOURCE POWER SPEAKER TV SOURCE

dépannage Avant de contacter l'assistance, veuillez lire ce qui suit. Problème Vérification Solution L'ensemble ne s'allume pas.

e cordon d'alimentation est-il branché dans la prise ?

• Branchez la fiche d'alimentation électrique dans la prise murale. La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.

• L'air est-il chargé en électricité statique ?

• Débranchez la fiche d'alimentation électrique et rebranchez-la. Aucun son n'est émis.

’unité est-elle correctement reliée au téléviseur ?

• Branchez-les correctement.

a fonction Mute est-elle activée ?

• Appuyez sur la touche Mute pour annuler cette fonction.

e volume est-il réglé au minimum ? Aucune image n'apparaît sur le téléviseur lorsque la fonction est sélectionnée.

• Le téléviseur est-il correctement branché ? La télécommande ne fonctionne pas.

• Les piles sont-elles usées ?

• Remplacez-les. a distance entre la télécommande et l'unité principale est-elle trop importante ?

• Rapprochez-vous de l’unité. Le son provenant des canaux gauche/droit est inversé.

• L’émission se fait-elle correctement sur les câbles audio de sortie gauche/droit en provenance du téléviseur ?

érifiez le canal gauche/droit et connectez-le correctement. La fonction SoundShare (appariement du téléviseur) a échoué.

• Votre téléviseur prend-il en charge la fonction SoundShare?

• L a fonction SoundShare est prise en charge par les modèles de téléviseurs Samsung mis sur le marché après 2012. Assurezvous que votre téléviseur prend cette fonction en charge.

• La version du micrologiciel du téléviseur est-elle la plus récente ?
• Une erreur se produit-elle lors de la connexion?
• Réglez le MODE BT/TV MODE, puis rétablissez la connexion.

• Branchez-le correctement.

• Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente.
• Communiquez avec le centre d’appels. ppuyez sur la touche pendant 5 secondes pour réinitialiser le produit.

FRA annexe SPÉCIFICATIONS Nom du modèle HW-F450 ● appendix 5 V / 0,5 A USB Unité principale 4,28 Ibs Poids

AMPLIFICATEUR Dimensions (W x H x D) Caisson de basses 12,01 Ibs (PS-WF450) Unité principale 35,67 x 1,77 x 2,76 inches Caisson de basses 6,89 x 13,78 x 11,61 inches (PS-WF450) Plage de températures en fonctionnement de +41°F à +95°F Plage d'humidité en fonctionnement de 10 % à 75 % Unité principale 80W/CN, 4OHM, THD = 10%, 1kHz Puissance de sortie nominale Caisson de basses 120W, 4OHM, THD = 10%, 70Hz (PS-WF450) Rapport signal/bruit (entrée analogique) 65 dB Séparation (1 kHz) 65 dB

• Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées à l'aide des directives AES (Audio Engineering Society). *: Caractéristiques nominales - Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. - Le poids et les dimensions sont approximatifs.

Samsung Electronics Canada Inc. (SECA) garantit ce produit contre tout défaut de fabrication. SECA garantit aussi que si cet appareil ne fonctionne pas convenablement durant la période de garantie SECA se réservera le droit de réparer ou de remplacer l’appareil défectueux. Toutes les réparations sous garantie doivent être effectuées par un Centre de service autorisé SECA. Le nom et l’adresse du Centre de service le plus près de chez vous peut être obtenu en composant sans frais le 1-800-268-1620 ou en visitant notre site web au www.samsung.ca Main-d’oeuvre Pièces un (1) an (au comptoir) un (1) an Pour tous les modèles portatifs, le transport de l’appareil sera la responsabilité du client. Le reçu de vente original doit être conservé par le client car cela constitue la seule preuve d’achat acceptée. Le client doit le présenter au Centre de service agréé au moment où il fait la demande d’une réparation sous garantie. EXCLUSIONS (CE QUI N’EST PAS COUVERT) Cette garantie ne couvre pas les dommages causés par un accident, un incendie, une inondation, un cas de force majeure, un mauvais usage ou une tension incorrecte. La garantie ne couvre pas une mauvaise installation, une mauvaise réparation, une réparation non autorisée et tout usage commercial ou dommages survenus durant le transport. Le fini extérieur et intérieur de même que les lampes ne sont pas couverts par cette garantie. Les ajustements par le client qui sont expliqués dans le guide de l’utilisateur ne sont pas couverts en vertu de cette garantie. Cette garantie sera automatiquement annulée pour tout appareil qui aurait un numéro de série manquant ou modifié. Cette garantie est valable seulement sur les appareils achetés et utilisés au Canada.
