MODE D'EMPLOI CA404 CHAUVIN ARNOUX

Mode d'emploi / User's manual

Precautions d'emploi
- Mettre l'appareil dans une position parfaitement stable (horizontal ou inclinée avec béquille). Vérifier que l'aiguille est bien réglée sur la graduation zéro (vis de réglage au centre de l'appareil). S'assurer que les fils tension et courant sont respectivement reliés aux bornes tension et courant. Veiller au positionnement correct du commutateur de calibre : lorsque l'ordre de grandeur d'une mesure n'est pas connu, placer le commutateur sur le calibre le plus élevé puis baisser progressivement si nécessaire jusqu'au calibre approprié. Un calibre n'est correctement sélectionné que si le commutateur pointe précisément ce calibre. En cas de remplacement de fusible, il est impératif d'en respecter la valeur et la nature. Le nettoyage du boîtier s'effectue avec un chiffon doux et sans solvant.
Sommaire
page
PRESENTATION 2
CHARACTERISTIQUES 3

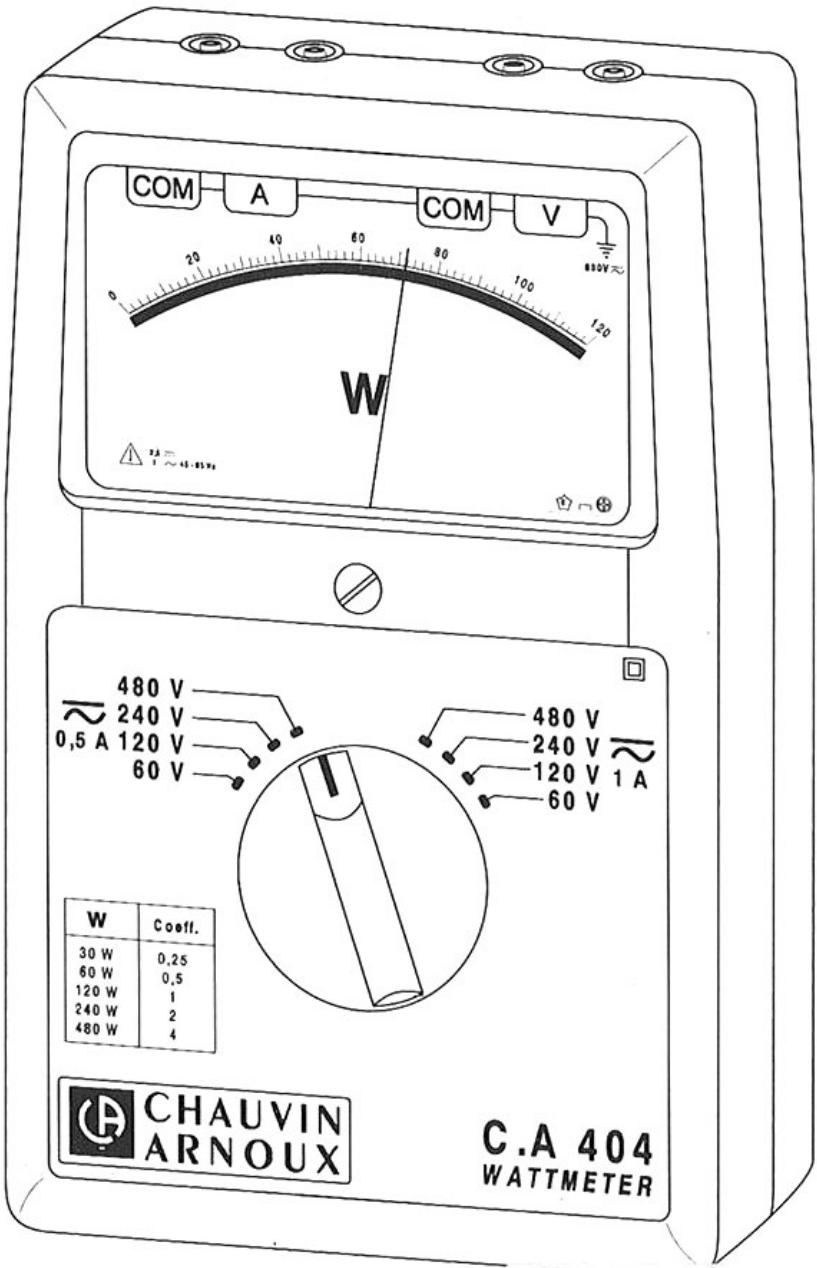

Le C. A 404 réunit dans un boîtier particulièrement robuste et étanche aux poussières, les fonctions suivantes :
Wattmètre continu. Wattmètre alternatif.
La simplicité et la sécurité d'emploi ont guidé la conception de cet appareil :
Appareillage ferrodynamique à amortissement à huile. Commutateur unique pour la sélection des calibres. ■ Affichage analogue avec miroir anti-parallaxe. Tableau de coefficients de lecture sérigraphié sur l'appareil. Entrées sur douilles de sécurité repérées en couleur.
Classe de précision
1% en alternatif. 2,5% en continu.
| Grandeurs d'influence | Conditions de référence |
| Courant | 0,5 A ou 1 A ± 3% |
| Tension | 60 V - 120 V - 240 V - 480 V ± 2% |
| Température ambiente | 23 ± 2°C |
| Humidité | 45% HR à 55% HR |
| Distorsion | 0,5% |
| Facteur de créée | √2 |
| Fréquence | 45 Hz à 65 Hz |
| Champ magnétique d'origine extérieur | de 0 à 40 A/m à une fréquence qualconque du courant continu à 65 Hz et dans une direction qualconque. |
| Position de fonctionnement | horizontal ± 1° |
| Cos φ | 1+0-0,01 |
Caractéristiques du circuit courant
$$ \begin{array}{l} R = 600 \mathrm{m}\Omega \pm 1 \% \\ L = 600 \mu \mathrm{H} \pm 1 \% \end{array} $$
Caractéristiques du circuit tension
| Calibre | 30 W | 60 W | 120 W | 240 W | 480 W |
| R circuit tension | 30 kΩ | 60 kΩ | 120 kΩ | 240 kΩ | 480 kΩ |
Temps de prise de point
2,5 seconds.
Surcharges permanentes admissibles
Les circuits de courant ou de tension peuvent subir des surcharges permanentes de 25%.
Surcharges admissibles de durée limitée
On peut surcharger les calibres selon le tableau suivant, le temps d'une mesure 2 à 3 minutes au maximum.
2 A sur les calibres courant 120 V sur le calibre 60 V 240V sur le calibre 120V 380V sur le calibre 240 V 600 V sur le calibre 480 V

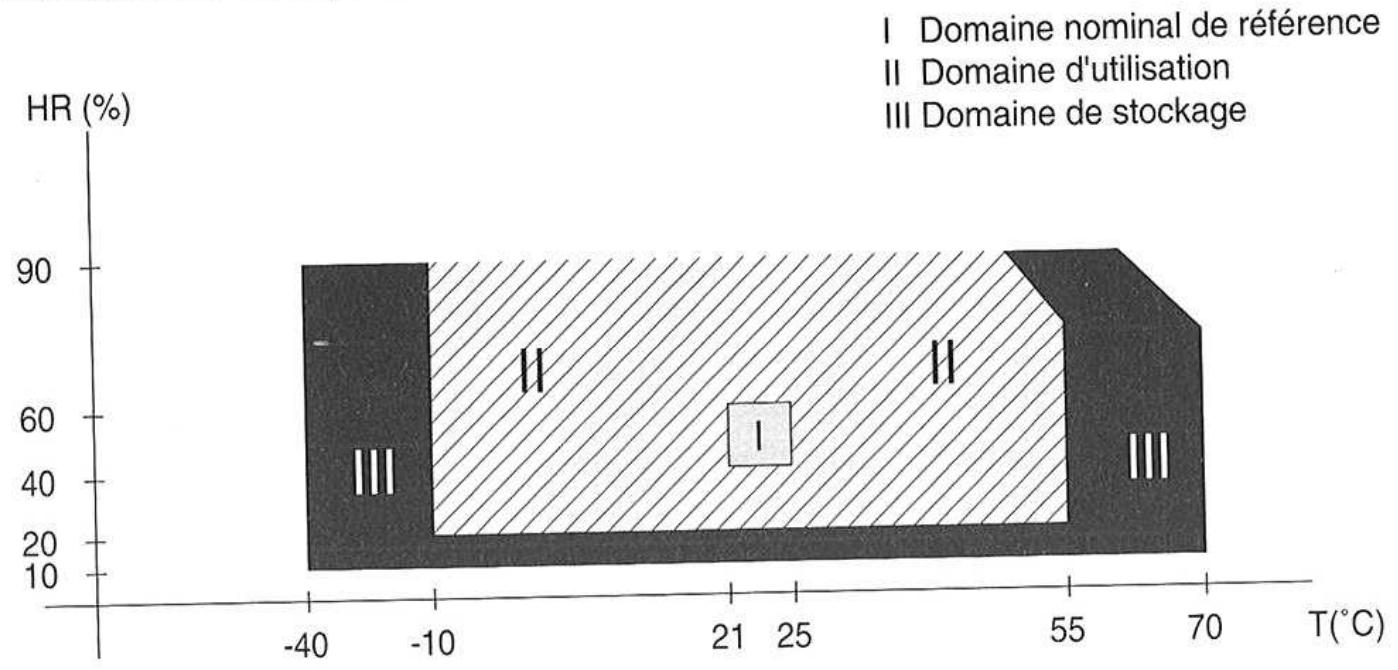

Surcharges admissibles de courte durée
L'appareil peut subir des surcharges accidentelles de temps très court (5 s max.).
10 In sur les calibres courants 240V sur le calibre 60V 400 V sur le calibre 120 V 600 V sur le calibre 240 V 800 V sur le calibre 480 V
Variation dans le domaine nominal d'utilisation
| Grandeur d'influence | Domaine d'utilisation | Influence dans le domaine d'utilisation | |||
| Min | Typ | Max | Typ | Max | |
| Température | -10°C | 23°C | 55°C | ± 0,5%/10°C | ± 0,8%/10°C |
| Humidité en HR | 20% | 50% | 90% | ± 0,15%/10% HR | ± 0,2%/10% HR |
| Position de fonctionnement | -30° | Horizontale ou à 60% / horizontale | +30° | - | ± 0,5% |
| Champ magnétique d'origine extérieure | 0 | 40 A/m | 400 A/m | - | ± 0,8% |
| Taux de distorsion (tension) | 0 | 30% | 50 % | ± 1,5% | ± 3% |
| Taux de distorsion (courant) | 0 | 30% | 100 % | ± 1,5% | ± 3% |
| Facteur de créée (tension) | 1 | √2 | 2 | ± 1% | ± 4% |
| Facteur de créée (courant) | 1 | √2 | 4,5 | ± 1% | ± 3% |
| Fréquence | 0 | 50 Hz | 500 Hz | ± 0,8% | ± 1,5% |
| Cos φ | -1 | 0,2cap<cos φ<0,2 ind. | +1 | ± 0,5% | ± 1% |

Respect des normes
Matériel double isolation.
CEI 1010
Tension d'essai de tenue dielectrique (50 Hz).
- 5.55kV entre le boîtier et les bornes en court-circuit.
- 3kV pendant 1 minute entre les bornes courant réunies et les bornes tension réunies
Distance dans l'air et lignes de fuite ≥ 12 mm sauf les bornes.
CEI 801
Chocs électriques et transitoires rapides.
CEI 68.2.27
L'appareil résiste à une accelération crête de 490m / s² soit 50 g.
CEI 68.2.32
L'appareil lâché de 50 cm ne subit aucune déterioration.
CEI 68.2.6
Vibration, nombre de cycles : 5.
Variation de la fréquence : 10 Hz - 55 Hz - 10 Hz.
Amplitude crête de déplacement: 0,15 mm.
Vitesse de balayage: 1 octave par minute.
CEI 529
Etanchéité IP 403.
Protections électriques
1 fusible 1,25 A HPC 380 V 100 kA semi temporisé.
Dimensions et masse
Dimensions : 165 × 105 × 50 ~mm. Masse : 500 g.

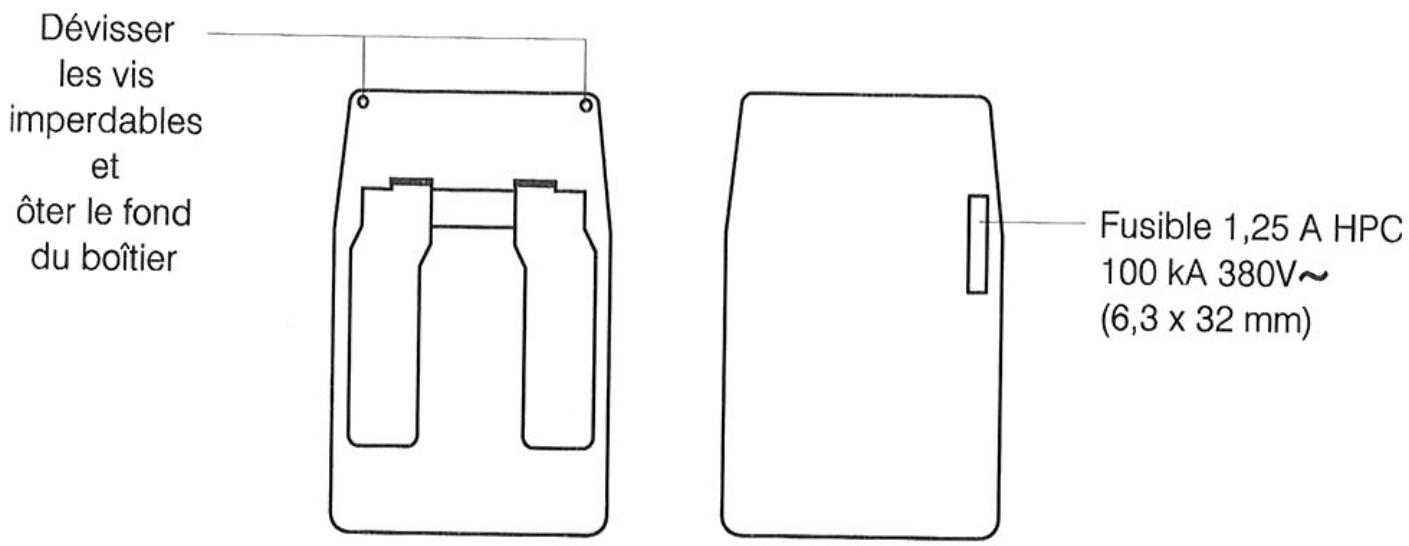

L'accès au fusible se fait en ouvrant l'arrière du boîtier.

Remarque : Le boîtier ne peut s'ouvrir que si les cordons sont déconnectés.
Mesure en monophasé
- Placer le commutateur sur le calibre correspondant à la tension et à l'intensité du circuit sur lequel on souhaite faire la mesure.
- Brancher le C. A 404 comme indiqué sur le schéma. Lire la déviation de l'aiguille sur l'échelle de mesure. Se placer de manière à cacher l'image de l'aiguille sur le miroir anti-parallaxe.
- Appliquer le coefficient correspondant à la tension et à l'intensité indiquées par le commutateur.

Example: 120V× 0,5A = 60W.
- Dans le tableau, à 60 W correspond le coefficient 0,5.
- Le résultat en Watt est donc : nbre de div. Iues x 0,5.

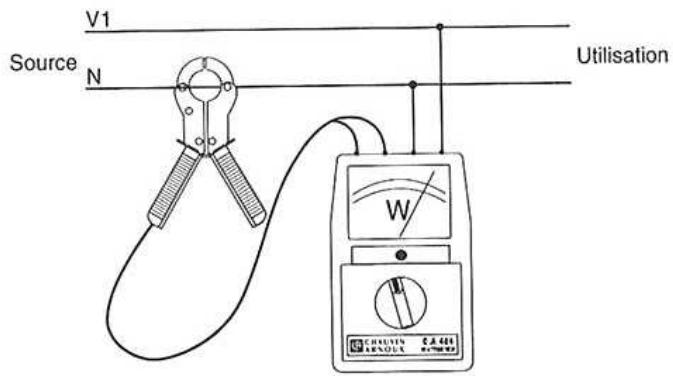

Mesure en monophasé (avec pince amperimétrique)
- Placer le commutateur sur le calibre correspondant à la tension du circuit et à l'intensité en sortie de la pince.
- Brancher le C. A 404 comme indiqué sur le schéma. Lire la déviation de l'aiguille. Applique le coefficient correspondant à la tension et à l'intensité indiquées par le commutateur, d'une part, et le coefficient lié au rapport de transformation de la pince d'autre part.

Exemple: 120V× 0,5A = 60W, ce qui donne un coefficient de 0,5 indiqué dans le tableau de correspondance.
Pour une pince de rapport 1000/1, le coefficient à appliquer est de 1000.
D'où le résultat en Watt : nombre de divisions lues x 0,5 x 1000.

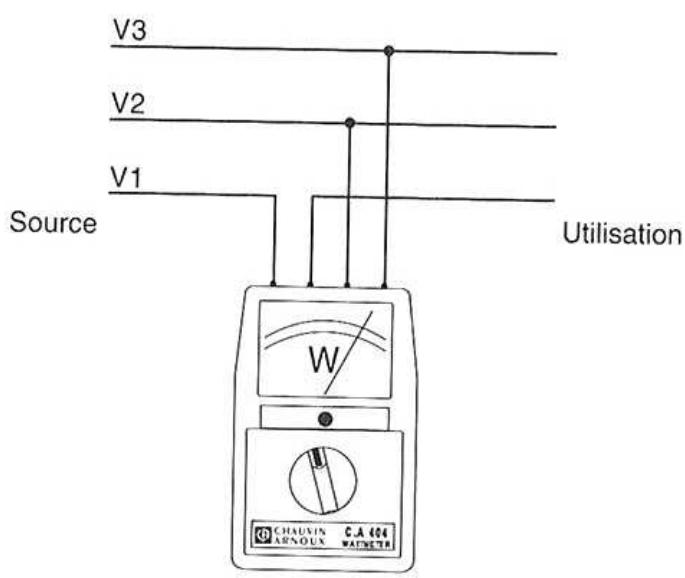

Mesure de var en triphase 3 fils équilibrés
- Brancher le C. A 404 comme indiqué sur le schéma. En plus du coefficient correspondant à la position du commutateur, appliquer le coefficient 3 du triphase.
Voir exemple précédent en monophasé
Q (var) = 3 x nombre de div. Iues x 0,5.

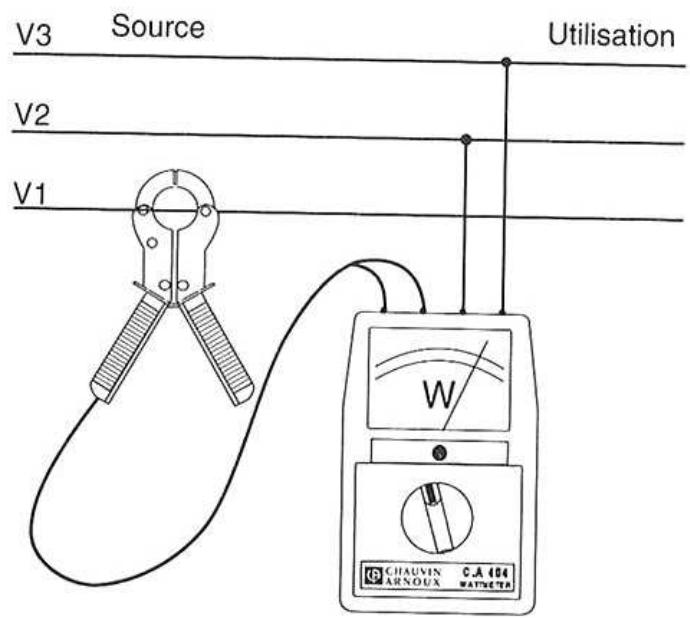

Mesure de var en triphase 3 fils équilibrés (avec pince ampèremétrique)
- Brancher le C. A 404 comme indiqué sur le schéma. Appliquer les coefficients suivants :
- celui d'à la position du commutateur,
- celui lié au rapport de la pince, -√3 (réseau triphase).
Voir exemple précédent en monophasé avec pince
Q(var) = √3 x nombre de div. lues x 0.5 x 1000.

Pour commander
Référence
C. A 404 WATTMETER 1703.04
Wattmètre analogique monophasé livre avec un mode d'emploi.
Accessoires
- Gaine antichoc 2980.10
- Cordons de sécurité n° 181A/181B à pointe de touche (jeu de 2 × 1,5 ~m ) 1008.19 -Accessoires de test M. AT 2 (jeu de 8) 1017.59
- Minipince 3 (500 mA à 150 A - 500/1 - douilles) 1050.03
- Minipince 5 (50 mA à 100 A - 1000/1 - douilles) 1050.05
Rechanges
- Jeu de 10 fusibles 1,25 A HPC (380 V - 100 kA) 2970.15
