CA 404 - Wattmètre CHAUVIN ARNOUX - Notice d'utilisation et mode d'emploi gratuit

Marque	CHAUVIN ARNOUX
Modèle	CA 404
Type de produit	Wattmètre analogique monophasé
Catégorie	Wattmètre
Dimensions	165 × 105 × 50 mm
Poids	500 g
Alimentation	Mesure passive, alimenté par le circuit mesuré
Fonctions principales	Mesure de puissance active en continu et alternatif, mesure de puissance réactive en triphasé équilibré
Affichage	Analogique avec miroir anti-parallaxe
Classe de précision	1 % en alternatif, 2,5 % en continu
Calibres de tension	60 V, 120 V, 240 V, 480 V
Calibres de courant	0,5 A, 1 A
Fréquence d'utilisation	45 Hz à 65 Hz (alternatif)
Temps de réponse	2,5 secondes
Protection électrique	Fusible 1,25 A HPC 380 V semi-temporisé
Indice de protection	IP 403 (étanchéité aux poussières)
Normes de sécurité	Double isolation, CEI 1010, CEI 801, CEI 529
Température de fonctionnement	-10°C à +55°C
Humidité de fonctionnement	20 % à 90 % HR
Entretien et nettoyage	Nettoyer avec un chiffon doux sans solvant ; vérifier le réglage du zéro
Pièces détachées	Fusibles 1,25 A (réf. 2970.15), cordons de sécurité, pinces ampèremétriques
Accessoires fournis	Notice d'utilisation et mode d'emploi

FOIRE AUX QUESTIONS - CA 404 CHAUVIN ARNOUX

Comment mesurer la puissance active en monophasé avec le CA 404 ?

Placez le commutateur sur le calibre adapté à la tension et au courant du circuit. Branchez l'appareil selon le schéma, lisez la déviation sur l'échelle et appliquez le coefficient donné dans le tableau (exemple : pour 120 V × 0,5 A = 60 W, coefficient 0,5). Le résultat est : nombre de divisions × coefficient.

Comment utiliser le wattmètre avec une pince ampèremétrique ?

Placez le commutateur sur le calibre correspondant à la tension du circuit et à l'intensité de sortie de la pince. Après la lecture, appliquez le coefficient du tableau (lié au calibre) et multipliez par le rapport de transformation de la pince (exemple 1000 pour une pince 1000/1).

Comment mesurer la puissance réactive en triphasé équilibré ?

Branchez le CA 404 selon le schéma dédié. Appliquez le coefficient correspondant à la position du commutateur, puis multipliez par √3 pour un réseau triphasé. Pour un calcul en var : Q (var) = √3 × nombre de divisions × coefficient.

Quels sont les calibres disponibles et comment les sélectionner ?

Les calibres de tension sont : 60 V, 120 V, 240 V, 480 V. Les calibres de courant sont : 0,5 A et 1 A. Utilisez le commutateur unique pour choisir le calibre adapté. Si la valeur est inconnue, commencez par le calibre le plus élevé puis réduisez progressivement.

Comment remplacer le fusible du CA 404 ?

Déconnectez tous les cordons. Ouvrez l'arrière du boîtier pour accéder au fusible. Remplacez-le par un fusible de même type : 1,25 A HPC 380 V semi-temporisé (réf. 2970.15). Refermez le boîtier avant toute utilisation.

Quelles sont les précautions d'emploi essentielles ?

Placez l'appareil sur une surface stable (horizontal ou incliné avec béquille). Vérifiez que l'aiguille est au zéro (vis de réglage au centre). Assurez-vous que les fils tension et courant sont reliés aux bonnes bornes. Ne dépassez pas les surcharges admissibles indiquées dans la notice.

Quelle est la précision du wattmètre CA 404 ?

La classe de précision est de 1 % en alternatif et de 2,5 % en continu dans les conditions de référence (température 23°C, humidité 50%, cos φ=1, fréquence 50 Hz).

Le CA 404 peut-il mesurer en courant continu ?

Oui, le CA 404 peut mesurer la puissance en continu. Il suffit de sélectionner le calibre approprié et de brancher l'appareil selon le schéma. La précision est alors de 2,5 %.

Quels accessoires sont disponibles pour le CA 404 ?

Les accessoires incluent : une gaine antichoc (réf. 2980.10), des cordons de sécurité avec pointes de touche (réf. 1008.19), un jeu de 8 accessoires de test M.AT 2 (réf. 1017.59), et des pinces ampèremétriques : Minipince 3 (500 mA à 150 A, rapport 500/1, réf. 1050.03) et Minipince 5 (50 mA à 100 A, rapport 1000/1, réf. 1050.05).

Comment interpréter la lecture sur l'échelle analogique ?

L'échelle est graduée en divisions. Utilisez le miroir anti-parallaxe en vous plaçant de façon à cacher l'image de l'aiguille pour éviter les erreurs de parallaxe. La valeur lue en divisions doit être multipliée par le coefficient indiqué dans le tableau de correspondance (exemple : coefficient 0,5 pour 120 V × 0,5 A).

MODE D'EMPLOI CA 404 CHAUVIN ARNOUX

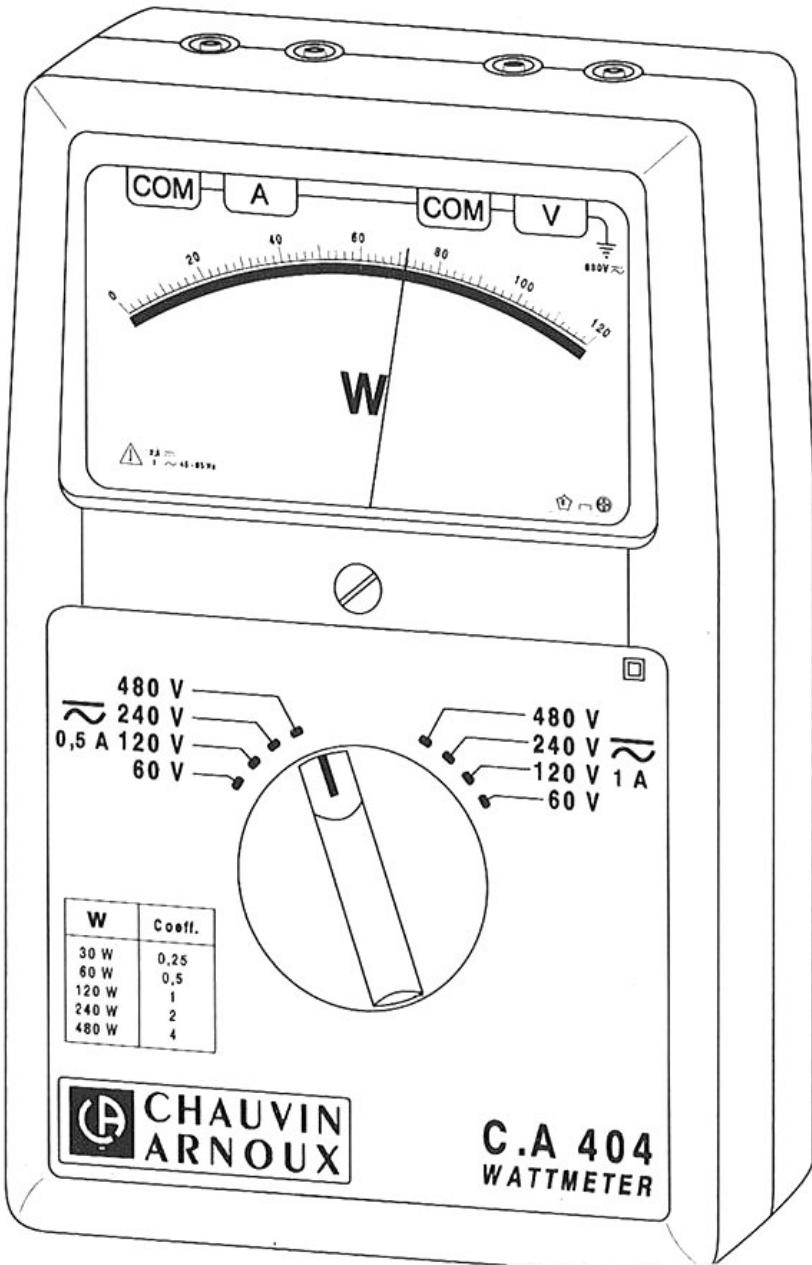

Wattmètre analogique monophasé Single phase analogue wattmeter

Mode d'emploi / User's manual

LIRE LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL

PRECAUTIONS D'EMPLOI

• Mettre l'appareil dans une position parfaitement stable (horizontal ou inclinee avec bequille).
  Vérifier que l'aiguille est bien réglée sur la graduation zéro (vis de réglage au centre de l'appareil).
  S'assurer que les fils tension et courant sont respectivement reliés aux bornes tension et courant.
  Veiller au positionnement correct du commutateur de calibre : lorsque l'ordre de grandeur d'une mesure n'est pas connu, placer le commutateur sur le calibre le plus élevé puis baisser progressivement si nécessaire jusqu'àu calibre approprié.
  Un calibre n'est correctement sélectionné que si le commutateur pointe précisément ce calibre.
  En cas de remplacement de fusible, il est impératif d'en respecter la valeur et la nature.
  Le nettoyage du boitier s'effectue avec un chiffon doux et sans solvant.

Sommaire

page

PRESENTATION 2

CHARACTERISTIQUES 3

Le C.A 404 réunit dans un boîtier particulièrement robuste et étanche aux poussières, les fonctions suivantes :

Wattmetre continu.
Wattmetre alternatif.

La simplicité et la sécurité d'emploi ont guidé la conception de cet apparéil :

Appareillage ferrodynamique à amortissement à huile.
Commutateur unique pour la selection des calibres.
■ Affichage analogue avec miroir anti-parallaxe.
Tableau de coefficients de lecture sérigraphie sur l'appareil.
Entres sur douilles de sécurité reperees en couleur.

CHARACTERISTIQUES

Classe de précision

1% en alternatif.
2,5% en continu.

Grandeurs d'influence	Conditions de référence
Courant	0,5 A ou 1 A ± 3%
Tension	60 V - 120 V - 240 V - 480 V ± 2%
Température ambiente	23 ± 2°C
Humidité	45% HR à 55% HR
Distorsion	0,5%
Facteur de créée	√2
Fréquence	45 Hz à 65 Hz
Champ magnétique d'origine extérieur	de 0 à 40 A/m à une fréquence qualconque du courant continu à 65 Hz et dans une direction qualconque.
Position de fonctionnement	horizontal ± 1°
Cos φ	1+0-0,01

Caracteristiques du circuit courant

$$ \begin{array}{l} R = 600 \mathrm{m} \Omega \pm 1 \% \ L = 600 \mu H \pm 1 \% \ \end{array} $$

\section*{Caracteristiques du circuit tension}

Calibre	30 W	60 W	120 W	240 W	480 W
R circuit tension	30 kΩ	60 kΩ	120 kΩ	240 kΩ	480 kΩ

Temps de prise de point

2,5 seconds.

Surcharges

Surcharges permanentes admissibles

Les circuits de courant ou de tension peuvent subir des surcharges permanentes de 25% .

Surcharges admissibles de durée limitee

On peut surcharger les calibres selon le tableau suivant, le temps d'une mesure 2 à 3 minutes au maximum.

2 A sur les calibres courants
120 V sur le calibre 60 V
240V sur le calibre 120V
380 V sur le calibre 240 V
1600 V sur le calibre 480 V

Surcharges admissibles de courte durée

L'appareil peut subir des surcharges accidentelles de temps très court (5 s max.).

10 In sur les calibres courants
240 V sur le calibre 60 V
400V sur le calibre 120V
600 V sur le calibre 240 V
800 V sur le calibre 480 V

Variation dans le domaine nominal d'utilisation

Grandeur d'influence	Domaine d'utilisation			Influence dans le domaine d'utilisation
	Min	Typ	Max	Typ	Max
Température	-10°C	23°C	55°C	± 0,5%/10°C	± 0,8%/10°C
Humidité en HR	20%	50%	90%	± 0,15%/10% HR	± 0,2%/10% HR
Position de fonctionnement	-30°	Horizontale ou à 60% / horizontale	+30°	-	± 0,5%
Champ magnétique d'origine extérieure	0	40 A/m	400 A/m	-	± 0,8%
Taux de distorsion (tension)	0	30%	50 %	± 1,5%	± 3%
Taux de distorsion (courant)	0	30%	100 %	± 1,5%	± 3%
Facteur de créée (tension)	1	√2	2	± 1%	± 4%
Facteur de créée (courant)	1	√2	4,5	± 1%	± 3%
Fréquence	0	50 Hz	500 Hz	± 0,8%	± 1,5%
Cos φ	-1	0,2cap<cos φ<0,2 ind.	+1	± 0,5%	± 1%

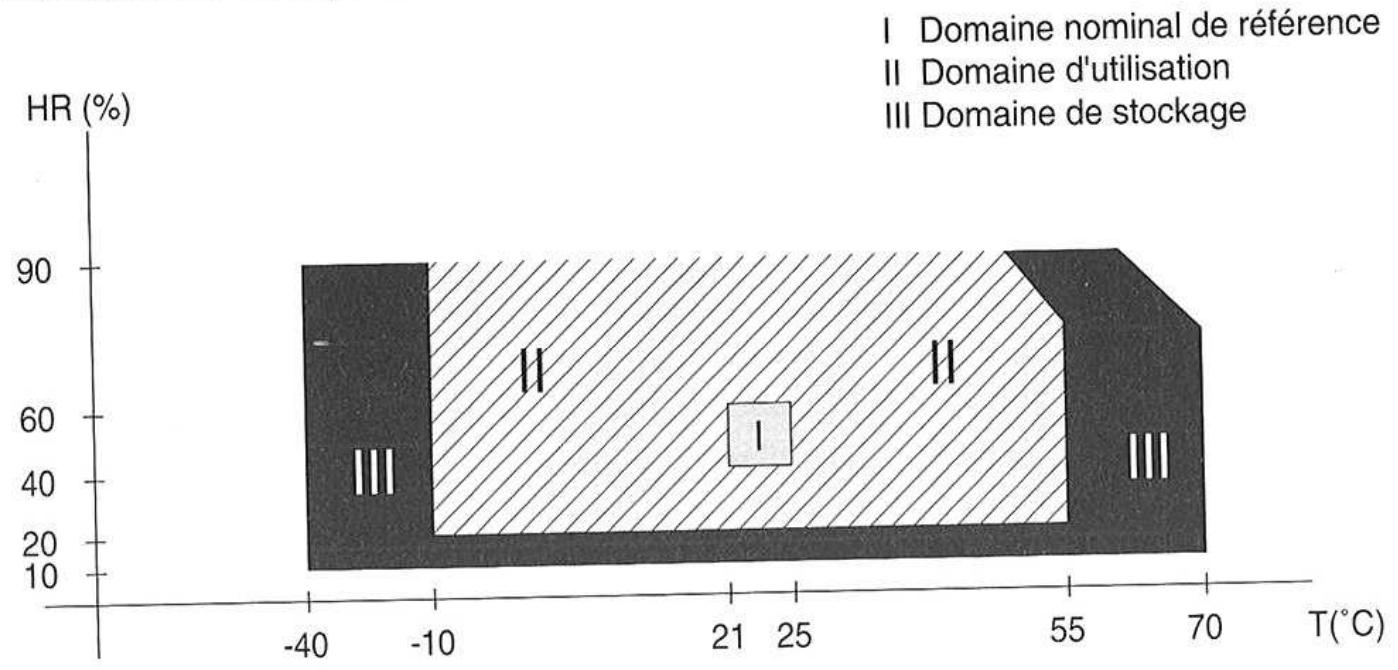

Conditions climatiques

Respect des normes

回

Matériel double isolation.

CEI 1010

Tension d'essai de tenue dielectrique (50 Hz).

• 5.55kV entre le boitier et les bornes en court-circuit.
• 3kV pendant 1 minute entre les bornes courant réunies et les bornes tension réunies

Distance dans l'air et lignes de fuite ≥ 12 mm sauf les bornes.

CEI 801

Chocs électriques et transitoires rapides.

CEI 68.2.27

L'appareil résiste à une accelération crête de 490~m / s^2 soit 50 g.

CEI 68.2.32

L'appareil lâché de 50 cm ne subit aucune déterioration.

CEI 68.2.6

Vibration, nombre de cycles : 5.

Variation de la fréquence: 10 Hz - 55 Hz - 10 Hz.

Amplitude crête de déplacement: 0,15 mm.

Vitesse de balayage: 1 octave par minute.

CEI 529

Etanchéité IP 403.

Protections électriques

1 fusible 1,25 A HPC 380 V 100 kA semi temporisé.

Dimensions et masse

Dimensions : 165 × 105 × 50 ~mm .
Masse : 500 g.

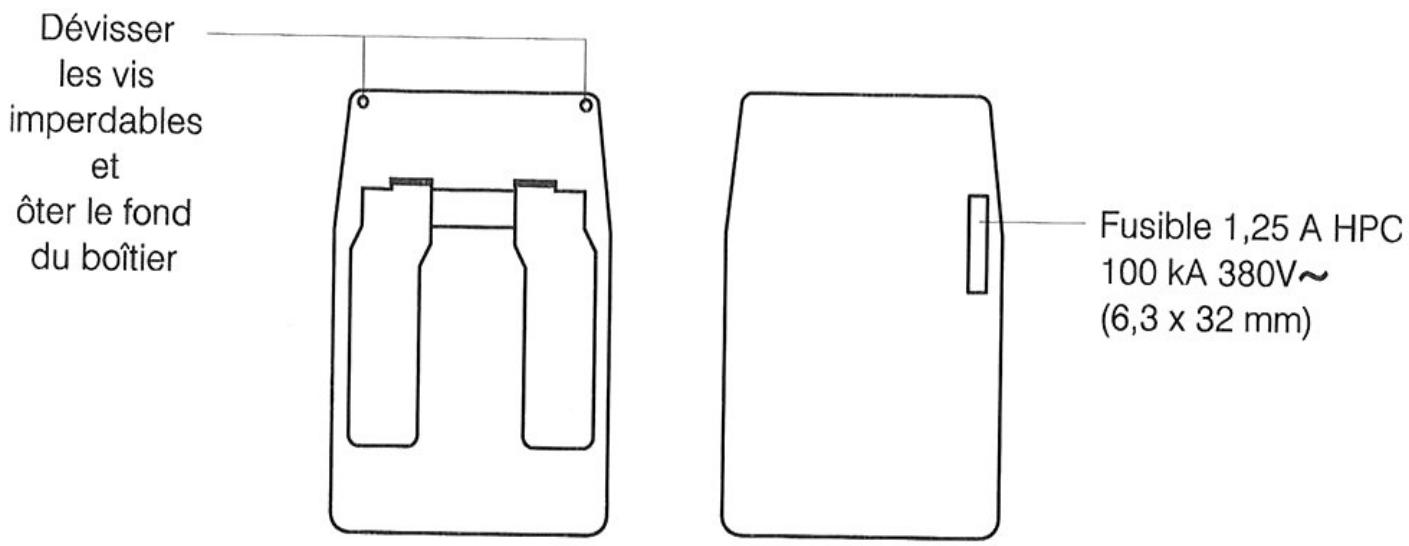

L'accès au fusible se fait en ouvrant l'arrière du boîtier.

Remarque : Le boîtier ne peut s'ouvrir que si les cordons sont déconnectés.

MESURES

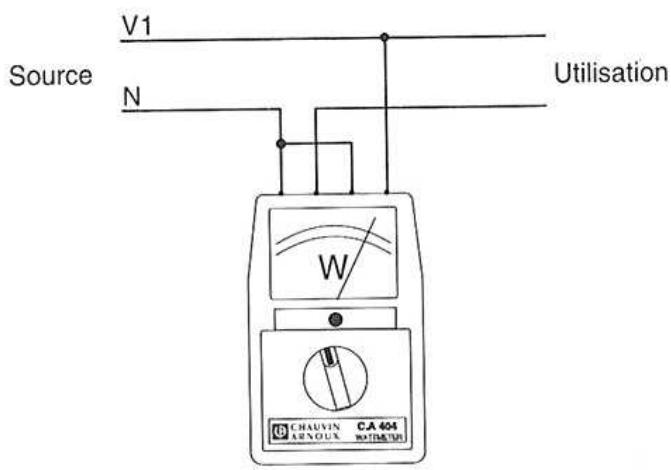

Mesure en monophasé

• Placer le commutateur sur le calibre correspondant à la tension et à l'intensité du circuit sur lequel on souhaite faire la mesure.
• Brancher le C.A 404 comme indiqué sur le schéma.
  Lire la déviation del'aiguille sur l'echelle de mesure. Se placer de manière à cacher l'image de l'aiguille sur le miroir anti-parallaxe.
• Appliquer le coefficient correspondant à la tension et à l'intensité indiquées par le commutateur.

Example: 120V× 0,5A = 60W.

• Dans le tableau, à 60 W correspond le coefficient 0,5.
• Le résultatat en Watt est donc : nbre de div. Iues x 0,5.

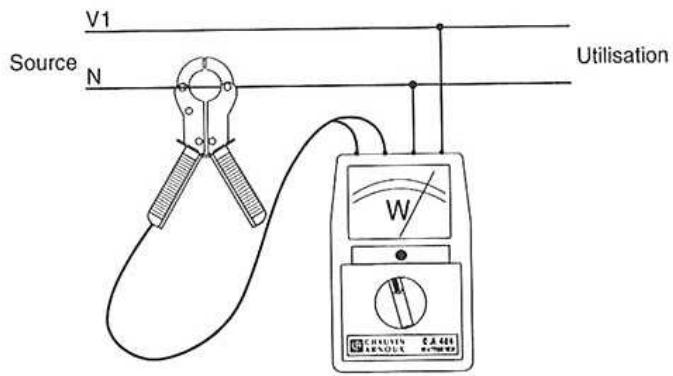

Mesure en monophasé (avec pince amperemetrique)

Placer le commutateur sur le calibre correspondant à la tension du circuit et à l'intensité en sortie de la pince.
- Brancher le C.A 404 comme indiqué sur le schéma.
Lire la déviation de l'aiguille.
Applique le coefficient correspondant à la tension et à l'intensité indiquées par le commutateur, d'une part, et le coefficient lié au rapport de transformation de la pince d'autre part.

Exemple: 120V× 0,5A = 60W , ce qui donne un coefficient de 0,5 indiquedans le tableau de correspondance.

Pour une pince de rapport 1000/1 le coefficient a appliquer est de 1000.

D'ou le résultat en Watt : nbre de divisions lues x 0,5 x 1000.

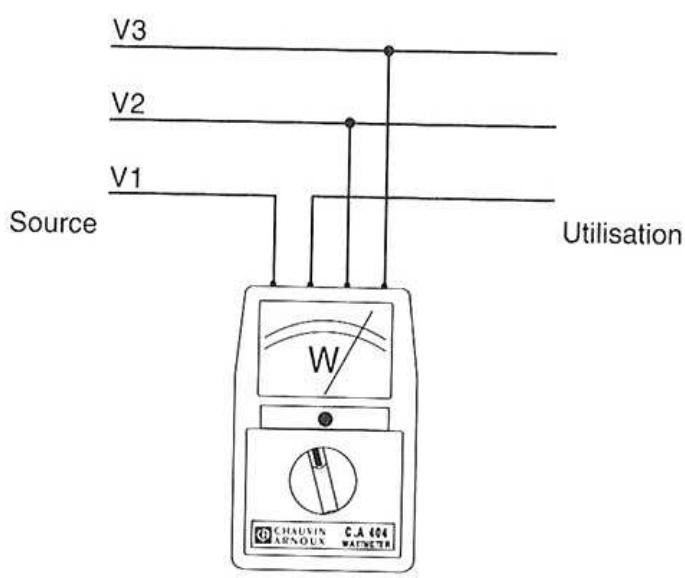

Mesure de var en triphase 3 fils équilibrés

• Brancher le C.A 404 comme indiquésur le schéma.
  En plus du coefficient correspondant à la position du commutateur, appliquer le coefficient 3 du triphase.

Voir exemple précédent en monophasé

Q (var) = 3 x nbre de div. Iues x 0,5.

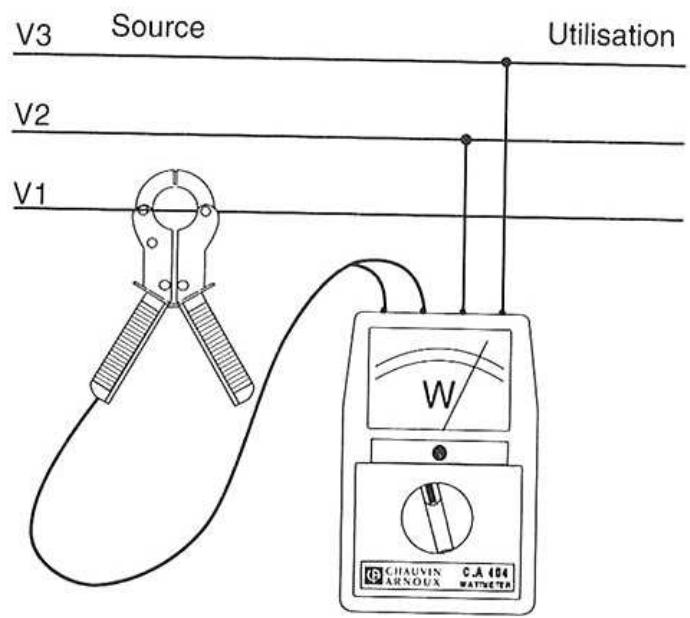

Mesure de var en triphase 3 fils équilibrés (avec pince ampèremétique)

• Brancher le C.A 404 comme indiqué sur le schéma.
  Applicant les coefficients suivants :

• celui d'à la position du commutateur,

• celui lie au rapport de la pince,
  -√3 (réseau triphasé).

Voir exemple précédent en monophasé avec pince

Q(var) = √3 x nbre de div. lues x 0.5 x 1000.

POUR COMMANDER

Référence

C.A 404 WATTMETER 1703.04

Wattmêtre analogique monophasé livre avec un mode d'emploi.

Accessoires

• Gaine antichoc 2980.10
• Cordons de sécurité n° 181A/181B à pointe de touche (jeu de 2 × 1,5 ~m ) 1008.19
  -Accessoires de test M.AT 2 (jeu de 8) 1017.59
• Minipince 3 (500 mA à 150 A - 500/1 - douilles) 1050.03
• Minipince 5 (50 mA à 100 A - 1000/1 - douilles) 1050.05

Rechanges

• Jeu de 10 fusibles 1,25 A HPC (380 V - 100 kA) 2970.15
