Téléchargez la notice de votre Lave-linge au format PDF gratuitement ! Retrouvez votre notice XWA 71452 WFR - INDESIT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XWA 71452 WFR de la marque INDESIT.
Nettoyage du lave-linge Nettoyage du tiroir à produits lessiviels Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau
Bandeau de commandes Écran
Programmes et options, 9-10 Tableau des programmes Options de lavage Push & Wash

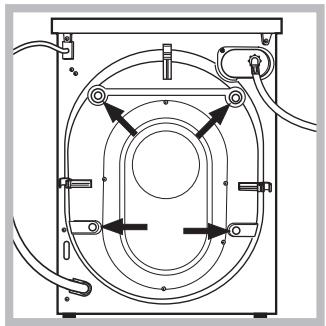

Tiroir à produits lessiviels Déballage et mise à niveau Déballage 1. Déballer le lave-linge. 2. Contrôler que le lave-linge n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur. 3. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).
5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lave-linge. ! Les pièces d’emballage ne sont pas des jouets pour enfants. Mise à niveau 1. Installer le lave-linge sur un sol plat et rigide, sans l’appuyer contre des murs, des meubles ou autre. 2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°. 2

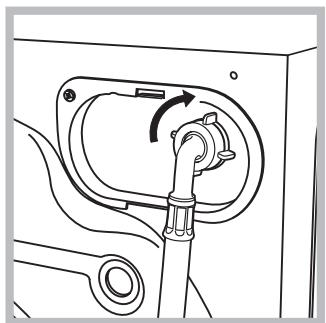

Raccordement du tuyau d’arrivée de l’eau 1. Reliez le tuyau d’alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir figure). Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder. 2. Raccorder le tuyau d’arrivée de l’eau au lave-linge en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

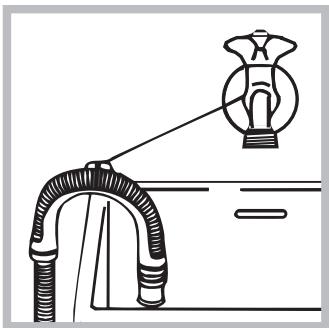

! La pression de l’eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page cicontre). ! Si la longueur du tuyau d’alimentation ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé. ! N’utiliser que des tuyaux neufs. ! Utiliser ceux qui sont fournis avec l’appareil.
Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme «AUTO NETTOYANT» (voir “Nettoyage du lave-linge”).
Raccordement électrique Avant de brancher la fiche dans la prise de courant, s’assurer que : • la prise est bien reliée à la terre et est conforme aux réglementations en vigueur; • la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre); • la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir cicontre); • la prise est bien compatible avec la fiche du lave-linge. Autrement, remplacer la prise ou la fiche. ! Le lave-linge ne doit pas être installé dehors, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. ! Après installation du lave-linge, la prise de courant doit être facilement accessible.
Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.
Voir la plaque signalétique appliquée sur la machine pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 52 litres jusqu’à 1400 tours minute programme 8; Coton standard 60°C. programme 9; • Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d’entretien.
• Ce lave-linge est équipé d’un programme «AUTO NETTOYANT» des parties internes qui doit être effectué tambour complètement vide. La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lavelinge, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseillé d’effectuer le programme de nettoyage tous les 40 cycles de lavage. Pour activer le programme, appuyer simultanément sur les touches A et B pendant 5 secondes (voir figure). Le programme démarrera automatiquement et durera environ 70 minutes. Pour stopper le cycle, appuyer sur la touche MARCHE/PAUSE.

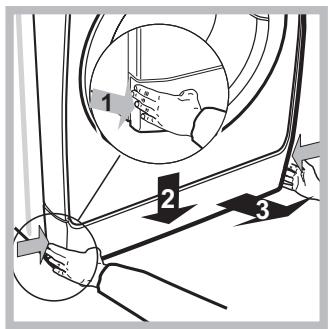

! S’assurer que le cycle de lavage est bien terminé et débrancher la fiche. Pour accéder à cette préchambre :
Entretien du hublot et du tambour • Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs. 4
! N’utiliser que des tuyaux neufs.
! Ce lave-linge a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.
• Cet appareil est conçu pour un usage domestique.
Les enfants ne doivent pas jouer avec l’appareil. L’entretien et le nettoyage ne doivent pas être effectués par les enfants sans surveillance.

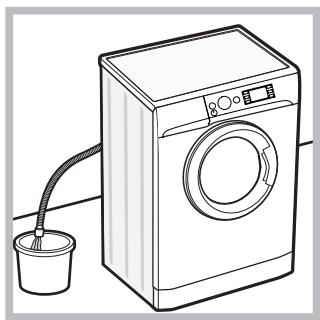

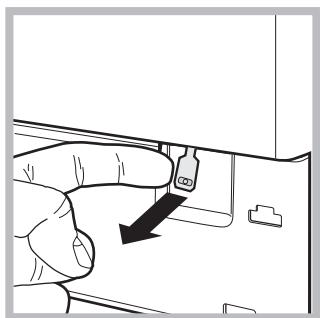

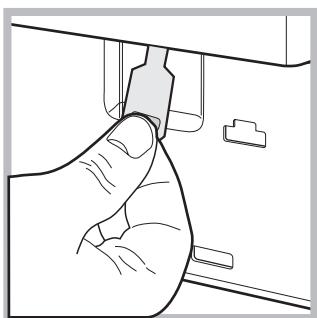

A défaut de pouvoir ouvrir la porte hublot à cause d’une panne de courant pour étendre le linge, procéder comme suit : 1. débrancher la fiche de la prise de courant. 2. s’assurer que le niveau de l’eau à l’intérieur de l’appareil se trouve bien au-dessous de l’ouverture du hublot, si ce n’est pas le cas vider l’eau en excès à travers le tuyau de vidange dans un seau comme illustré voir figure.
• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.
• Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées. • Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager.
• Deux ou trois personnes sont nécessaires pour déplacer l’appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd. • Avant d’introduire le linge, s’assurer que le tambour est bien vide.
• Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés. • La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement.
5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.
Touche PUSH & WASH: (voir “Programmes et options”). BOUTON PROGRAMMES: pour sélectionner le programme désiré (voir “Tableau des programmes”). Touches OPTION: pour sélectionner les options disponibles. Le voyant correspondant à l’option sélectionnée restera allumé. Touche TEMPÉRATURE : appuyer sur cette touche pour diminuer la température ou pour l’exclure complètement. La valeur correspondante s’affiche à l’écran. Touche ESSORAGE : appuyer sur cette touche pour diminuer la vitesse de l’essorage ou pour l’exclure complètement. La valeur correspondante s’affiche à l’écran.
: quand le voyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyant passe à l’allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche ; le voyant devient couleur ambre et se met à clignoter. Si le symbole n’est pas allumé, il est possible d’ouvrir le hublot. Pour faire redémarrer le lavage exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche. Stand-by Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l’économie d’énergie, est équipée d’un système d’extinction automatique (veille) activé après environ 30 minutes d’inutilisation. Appuyez brièvement sur la touche ON-OFF et attendre que la machine soit réactivée. Consommation en off-mode : 0,5 W Consommation en Left-on : 8 W

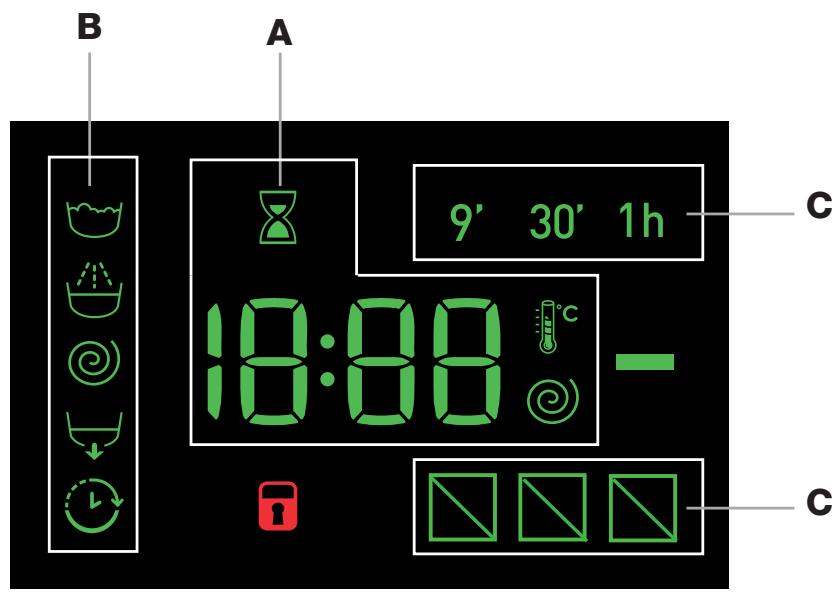

De plus, en appuyant sur la touche correspondante, il y a affichage des valeurs maximales de la vitesse d’essorage et de la température que la machine peut effectuer en fonction du programme sélectionné ou des dernières valeurs sélectionnées si ces dernières sont compatibles avec le programme sélectionné. Le sablier clignote pendant que l’appareil élabore les données selon le programme sélectionné. 10 minutes maximum après la mise en marche, l’icône s’allume en fixe et le temps résiduel définitif s’affiche. L’icône sablier s’éteint au bout d’une minute environ après affichage du temps résiduel définitif. La section B affiche les “phases de lavage” prévues pour le cycle sélectionné et, une fois le programme lancé, la “phase de lavage” en cours : Lavage Rinçage Essorage Dans la section C on trouve les trois niveaux correspondant aux options de lavage. Voyant HUBLOT VERROUILLÉ Le symbole allumé indique que le hublot est verrouillé. Pour éviter d’abîmer l’appareil, attendre que le symbole s’éteigne avant d’ouvrir le hublot. Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche MARCHE/PAUSE; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot.
2. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Produits lessiviels et linge”. 3. FERMER LE HUBLOT. 4. Appuyer sur la touche « PUSH & WASH » pour lancer le programme de lavage. Programmation traditionnelle 1. METTRE L’APPAREIL SOUS TENSION. Appuyer sur la touche ; le voyant vert MARCHE/PAUSE se met à clignoter lentement. 2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante. 3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Produits lessiviels et linge”. 4. FERMER LE HUBLOT. 5. CHOISIR LE PROGRAMME. Sélectionner à l’aide du bouton PROGRAMMES le programme voulu; une température et une vitesse d’essorage pouvant être modifiées sont associées à ce dernier. La durée du cycle s’affiche sur l’écran. 6. PERSONNALISER LE CYCLE DE LAVAGE. Appuyer sur les touches correspondantes : Modifier la température et/ou l’essorage. L’appareil affiche automatiquement la température et l’essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s’ils sont compatibles avec le programme choisi. Par pression sur la touche on peut diminuer progressivement la température de lavage jusqu’à un lavage à froid “OFF”. Par pression sur la touche on peut diminuer progressivement la vitesse d’essorage jusqu’à sa suppression totale “OFF”. Une autre pression sur les touches ramènera les valeurs aux maximales prévues. ! Exception: lors de la sélection du programme 8 la température peut être augmentée jusqu’à 90°.
Pour programmer le départ différé d’un programme sélectionné, appuyer sur la touche correspondante jusqu’à ce que le retard désiré soit atteint. Quand cette option est activée, le symbole s’éclaire sur l’écran. Pour supprimer le départ différé, appuyer sur la touche jusqu’à ce que l’écran affiche “OFF”. Modifier les caractéristiques du cycle. • Appuyer sur la touche pour activer l’option ; le voyant correspondant à la touche s’allume. • Appuyer une nouvelle fois sur la touche pour désactiver l’option; le voyant s’éteint. ! Si l’option sélectionnée est incompatible avec le programme sélectionné, le voyant se met à clignoter et l’option n’est pas activée. ! Si la fonction sélectionnée est incompatible avec une autre précédemment sélectionnée, le voyant correspondant se met à clignoter, un signal sonore (3 bips) retentit et seule la deuxième fonction est activée, le voyant de l’option activée s’allume. ! Les options permettent de modifier le chargement conseillé et/ou la durée du cycle de lavage. 7. DÉMARRER LE PROGRAMME. Appuyer sur la touche MARCHE/PAUSE. Le voyant correspondant s’allume en vert fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLÉ allumé). Pour modifier un programme lorsqu’un cycle est en cours, mettre le lave-linge en pause en appuyant sur la touche MARCHE/PAUSE (le voyant MARCHE/PAUSE devient couleur ambre et clignote lentement) ; sélectionner le cycle désiré et appuyer de nouveau sur la touche MARCHE/PAUSE. Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche MARCHE/ PAUSE ; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche MARCHE/PAUSE. 8. FIN DU PROGRAMME. Elle est signalée par l’inscription “END” qui s’affiche à l’écran ; quand le symbole HUBLOT VERROUILLÉ s’éteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lave-linge et éteindre l’appareil. ! Une pression prolongée sur la touche permet d’annuler un cycle déjà lancé. Le cycle est interrompu et l’appareil s’éteint.
Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 60°C. La température effective de lavage peut différer de la température indiquée. 2) Programme de contrôle selon la directive 1061/2010: sélectionner le programme 9 et une température de 40°C. Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 40°C. La température effective de lavage peut différer de la température indiquée. Pour tous les instituts qui effectuent ces tests : 2) Programme coton long: sélectionner le programme 9 et une température de 40°C. 3) Programme synthétique long: sélectionner le programme 10 et une température de 40°C.
Rapide Une première pression éclaire l’icône 9’, une deuxième l’icône 30’ et une troisième l’icône 1h. Une quatrième pression éclaire à nouveau l’icône 9’. ! Cette fonction n’est pas activable avec les programmes 1-2-3-4-5-6-7-8-9-10-11-12-13- - . Fin du cycle rapide Pendant un programme de lavage, dans des conditions déterminées, la pression de cette touche permet de compléter, en cas de besoin, le programme de lavage en à peine 20 minutes, en procédant à un bref rinçage et à un essorage de 800 tours maximum ou inférieur s’il est réduit manuellement lors de la phase de personnalisation du programme. Dans ce cas la qualité du lavage et du rinçage sera réduite. Suite à la pression de cette touche, le voyant correspondant ainsi que le voyant indiquant la phase de rinçage s’allument. Au cas où la température sélectionnée est égale ou supérieure à 40° et que la touche est enfoncée pendant la phase initiale du programme, la durée de l’option «Fin du cycle rapide» est plus longue pour permettre au produit lessiviel de bien se dissoudre afin de ne pas endommager les textiles. Dans ce cas, seul le voyant de la phase de rinçage clignote tandis que le voyant du lavage reste fixe tant que les conditions
20 minutes, l’option est désactivée. ! Cette fonction n’est pas activable avec les programmes 2-4-5-6-14- - . Sport Cette option permet de sélectionner le programme le plus approprié aux vêtements et articles de sport, spécialement conçu pour éliminer la saleté en préservant au mieux leurs caractéristiques techniques. Les différents niveaux de l’option Sport offrent les cycles de lavage suivants: Chaussures de sport, un cycle conçu pour laver en toute sécurité deux paires de chaussures de tennis à la fois. Habillement sport et serviettes éponge, ce cycle permet de laver en même temps tout type d’habillement sport ainsi que les serviettes utilisées au gymnase. Habillement technique, conçu pour laver tout spécialement les vêtements hydrofuges ou contenant des fibres techniques spéciales comme le Gore-tex, de manière à optimiser les performances de lavage tout en maintenant intactes le plus longtemps possible leurs propriétés techniques. Ne pas utiliser d’assouplissant pour les vêtements contenant des fibres techniques. ! Cette fonction n’est pas activable avec les programmes 2-34-5-6-7-8-9-10-11-12-13-14- - . 9
1. Charger le linge (linge en coton et/ou synthétiques) et fermer le hublot. 2. Verser le produit lessiviel et les additifs. 3. Lancer le programme en appuyant pendant 2 secondes de suite sur la touche Push & Wash. Le voyant correspondant s’allume en vert et le hublot est verrouillé (symbole Hublot verrouillé allumé). N.B. : Le démarrage du lavage à l’aide de la touche Push & Wash active un cycle automatique conseillé pour le coton et pour les synthétiques qui ne peut pas être personnalisé. Ce programme ne permet pas de sélectionner d’autres options. Pour ouvrir la porte tandis que le cycle automatique est en cours, appuyer sur la touche MARCHE/PAUSE ; si le symbole Hublot verrouillé est éteint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche MARCHE/PAUSE. 4. A la fin du programme, le voyant END s’allume.

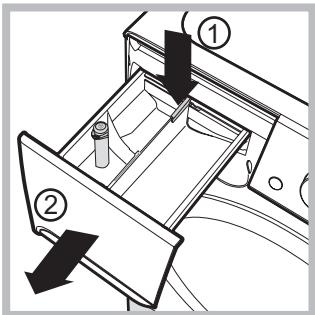

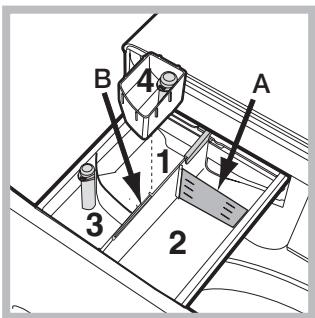

! Utiliser des lessives en poudre pour du linge en coton blanc et en cas de prélavage et de lavages à une température supérieure à 60°C. ! Respecter les indications figurant sur le paquet de lessive. Sortir le tiroir à produits lessiviels et verser la lessive B 4 ou l’additif comme suit.
(survêtements, shorts, etc.) peu sales ; pour obtenir d’excellents résultats nous recommandons de ne pas dépasser la charge maximale indiquée dans le “Tableau des programmes”. Nous recommandons d’utiliser de la lessive liquide, avec une dose appropriée pour une demi-charge. Foncé: utiliser le programme 2 pour le lavage des textiles de couleur foncée. Ce programme est conçu pour préserver les couleurs foncées au fil des lavages. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive liquide spéciale textiles foncés. Anti-odeur: utiliser le programme 3 pour laver le linge et le débarrasser des mauvaises odeurs (par ex. tabac, transpiration, friture). Ce programme est conçu pour éliminer les mauvaises odeurs tout en préservant les fibres des tissus. Il est conseillé de laver à 40° les textiles synthétiques ou les charges mixtes et à 60° les tissus de coton résistant. Délicats: utiliser le programme 4 pour le lavage de textiles très délicats. Il est recommandé de mettre les vêtements à l’envers avant de les charger dans le lave-linge. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive liquide spéciale textiles délicats. Laine: le programme de lavage « Laine » de ce lave-linge a été testé et approuvé par la société Woolmark Company pour le lavage d’articles contenant de la laine classés comme « lavables à la main », à condition que le lavage soit effectué conformément aux instructions indiquées sur l’étiquette du vêtement et aux indications fournies par le fabricant de ce lave-linge. (M1126)
3 En cas d’utilisation de lessive en poudre, placer le séparateur dans le bac B. Bac 3 : Additifs (assouplissant, etc.) L’assouplissant ne doit pas dépasser le niveau «max» indiqué sur le pivot central.
! N’utiliser de l’eau de Javel que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine.
• Trier correctement le linge d’après : - le type de textile / le symbole sur l’étiquette. - les couleurs: séparer le linge coloré du blanc. • Vider les poches et contrôler les boutons.

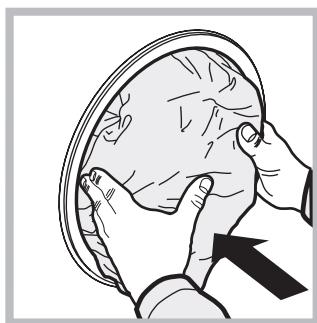

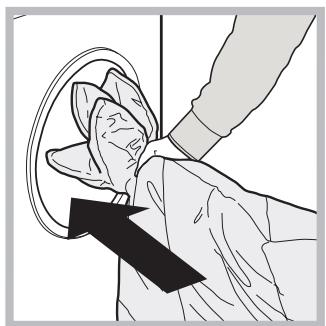

6. Pour introduire les duvets dans le tambour, nous recommandons de replier les bords en dedans (voir figures) et de ne pas occuper plus de ¾ du volume du tambour. Pour un lavage optimal, nous recommandons d’utiliser une lessive liquide à doser dans le tiroir à produits lessiviels.
Combien pèse le linge ?
1 taie d’oreiller 150-200 g Eco Synthétiques 20° (programme 13) idéal pour des charges mixtes (coton et synthétiques) moyennement sales. Les bonnes performances de lavage, même à froid, sont assurées grâce à une action mécanique qui brasse en variant la vitesse à des intervalles moyens et déterminés. Rapide (programme 14) permet de gérer la durée de traitement du linge de 9’ à 1h. La pression de la touche «Rapide» correspondante permet de modifier la durée du cycle qui peut être de 9’ (refresh), 30’ (lavage), 1h (lavage). Le cycle 9’ permet de rafraîchir le linge en n’utilisant que l’assouplissant. Il est recommandé de ne pas introduire de produit lessiviel à l’intérieur de la machine. Le cycle 30’ est conçu pour laver le linge peu sale à 30° (laine et soie exclues) avec une charge maximale de 3 kg en peu de temps : il ne dure que 30’ permettant ainsi de faire des économies de temps et d’énergie. Le cycle “1h” est conçu pour laver à 60° en une heure du linge en coton résistant moyennement sale avec une bonne performance de lavage. Pour les synthétiques ou les textiles mélangés, nous conseillons d’abaisser la température à 40°.
Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.
Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.
Le robinet de l’eau n’est pas ouvert. Un départ différé a été sélectionné. Le tuyau d’arrivée de l’eau n’est pas raccordé au robinet. Le tuyau est plié. Le robinet de l’eau n’est pas ouvert. Il y a une coupure d’eau. La pression n’est pas suffisante. La touche MARCHE/PAUSE n’a pas été enfoncée.

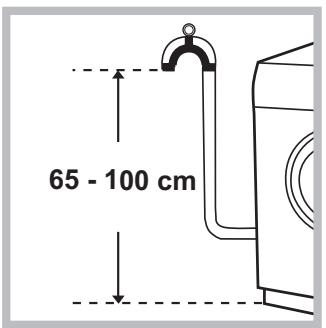

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”). • L’évacuation murale n’a pas d’évent. Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonage qui font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonage.
• Le tuyau de vidange est plié (voir “Installation”). • La conduite d’évacuation est bouchée.
(voir “Installation”). • Le lave-linge n’est pas posé à plat (voir “Installation”). • Le lave-linge est coincé entre des meubles et le mur (voir “Installation”).
• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”). • Le tuyau de vidange n’est pas bien fixé (voir “Installation”).
• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 de MARCHE/PAUSE clignotent minute environ avant de rallumer. rapidement. L’écran affiche un code Si l’anomalie persiste, appeler le service d’assistance. d’anomalie (par ex. : F-01, F-..). Il y a un excès de mousse.
• La quantité utilisée est excessive.
• Si ce n’est pas le cas, contacter un Centre de dépannage.
Communiquer : • le type de panne ; • le modèle de l’appareil (Mod.) ; • le numéro de série (S/N). Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte hublot.
