DISR 16M19 A EU - Lave-vaisselle INDESIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Capacité	14 couverts
Classe énergétique	A+
Consommation d'eau	9 litres par cycle
Consommation électrique	0.92 kWh par cycle
Niveaux de bruit	49 dB
Dimensions approximatives	60 x 85 x 60 cm
Poids	45 kg
Programmes de lavage	6 programmes, dont éco, rapide et intensif
Fonctions principales	Départ différé, sécurité enfant, contrôle de la mousse
Entretien et nettoyage	Filtres lavables, entretien régulier recommandé
Pièces détachées et réparabilité	Accessibilité des pièces, disponibilité sur le marché
Compatibilités	Compatible avec les produits de nettoyage standard
Installation	Installation encastrable, nécessite un raccordement à l'eau et à l'électricité
Sécurité	Système de sécurité anti-débordement, verrouillage de porte

FOIRE AUX QUESTIONS - DISR 16M19 A EU INDESIT

Que faire si mon INDESIT DISR 16M19 A EU ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le disjoncteur n'a pas sauté. Essayez de brancher un autre appareil pour tester la prise.

Comment résoudre un problème de bruit excessif lors du fonctionnement ?

Assurez-vous que l'appareil est de niveau et stable. Vérifiez également qu'aucun objet n'entrave le fonctionnement des pièces mobiles.

Pourquoi mon INDESIT DISR 16M19 A EU ne sèche-t-il pas correctement ?

Vérifiez que le filtre à peluches est propre et que le tuyau d'évacuation n'est pas obstrué. Assurez-vous aussi que la charge n'est pas trop importante.

Comment puis-je nettoyer le filtre de mon appareil ?

Retirez le filtre situé à l'intérieur de la porte de l'appareil, rincez-le sous l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Que faire si l'appareil affiche un code d'erreur ?

Consultez le manuel d'utilisation pour comprendre la signification du code d'erreur. Si le problème persiste, contactez le service client.

Mon appareil ne démarre pas le programme sélectionné, que faire ?

Vérifiez que la porte est bien fermée et que le programme est correctement sélectionné. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment réinitialiser mon INDESIT DISR 16M19 A EU ?

Pour réinitialiser l'appareil, débranchez-le de la prise pendant environ 5 minutes, puis rebranchez-le.

Quelle est la température maximale de séchage de cet appareil ?

L'INDESIT DISR 16M19 A EU peut atteindre une température maximale de séchage de 70°C.

Comment régler le minuteur sur mon INDESIT DISR 16M19 A EU ?

Utilisez le bouton de réglage du minuteur pour sélectionner la durée souhaitée avant de démarrer le programme.

Mon appareil dégage une odeur désagréable, que faire ?

Vérifiez que le filtre est propre et nettoyez l'intérieur de l'appareil. Un nettoyage régulier peut aider à éviter les odeurs.

Puis-je utiliser des produits chimiques pour nettoyer mon appareil ?

Il est recommandé d'utiliser uniquement des produits spécifiquement conçus pour les appareils électroménagers. Évitez les produits abrasifs.

MODE D'EMPLOI DISR 16M19 A EU INDESIT

Précautions et conseils, 4-5

Assistance, 10

Fiche produit, 12

Installation, 35-36

Description de l'appareil, 37

Sel régénérant et Produit de rinceage, 38

Charger les paniers, 39-40

Produit de lavage et utilisation du lave-vaiselle, 41

Programmes, 42

Entretienetsoin,43

Anomalies et remèdes, 44

EL

EAAVika

Odbnyiecs xphonos

IAYNTHPIO IATQN - IepieXóEvα

Ooynyicxpnns,1

PpOuAéIcKaiZmuβouAeS,5-6

Texviñn utoortipξη, 10

Kápta TpoióVToC, 12

Eykaataaon,45-46

Iepiyapn n ts ouokuens,47

AvayevvntikoKaiGammaiotikαλaTAti,48

FR Précautions et conseils

CET apparéil a été créé et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer

qu'il accompagne bien l'appareil.

Lire attentivement les instructions : elles fournissant des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Cet apparéil est donc pour un usage domestique ou autres applications similaires, telles que :

• fermes ;
• utilisation par les clients d'hôtels, de motelss ou autres locaux de type résidentiel ;
• chambres d'hôtes.

Déballer l'appareil et s'assurer qu'il n'a pas été endommagé pendant le transport. S'il est abîné, ne pas le raccorder et contacter le revendeur.

Sécurité générale

• Cet apparéil électroménager peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes dont les capacities physiques, sensorielles ou mentales sont réduites, ou encore sans l'expérience ou la connaissance nécessaire, mais sous l'étroine surveillance d'unadulte responsable ou après que ces personnes aient reçu des instructions relatives à une utilisation en toute sécurité de l' apparéil et compris les dangers qui lui sont inherents.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien de l'appareil doivent être effectués par l'utilisateur. Ils ne doivent pas être effectués par des enfants sans surveillance.
• Cet apparéil est conçu pour un usage de type non professionnel à l'intérieur d'une habitation.
• Cet apparéil est destiné au lavage de vaisselle à usage domestique et selon les instructions reportées dans cette notice.
• Ne pas installer l'appareil à l'extérieur, même dans un endroit protégé, car il est extrémement dangereux de l'exposer à la pluie et aux orages.
• Ne pas toucher àu lave-vaisse pieds nus.
• Ne jamais tirer sur le cable pour débrancher la fiche de la prise de courant.
• Fermer le robinet de l'eau et débrancher la fiche de la prise de courant après chaque utilisation et avant d'effectuer tous travaux de nettoyage et d'entretien.
• Le nombre maximal de couverts est indiquedans la fiche produit.
• En cas de panne, éviter à tout prix d'accéder

aux mécanismes internes pour tenter une réparation.

• Né pas s'appuyer à la porte ouverte ou s'y asseoir : l'appareil pourrait basculer.
• Ne pas gardir la porte ouverte pour éviter de buter contre elle en risquant de se faire mal.
  Garder les produits de lavage et de rincavage hors de la portée des enfants.
• Les emballages ne sont pas des jouets pour enfants.
• Les couteaux et ustensiles de cuisine à bords tranchants doivent être disposés, pointes et lames tournées vers le bas, dans le panier à couverts ou, à plat, sur les clayettes rabattables du panier supérieur ou bien encore, si le modele en est équipé, dans le plateau ou troisieme panier.
• L'appareil doit être raccordé à l'arrivée d'eau en le reliant avec le nouveau tuyau d'arrivée. L'ancien tuyau d'arrivée ne doit pas être réutilisé.
• Si le lave-vaisselle est en libre pose, le côte arrêté de ce dernier doit être place contre le mur.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales de manière à ce que les emballages puisent être recyclés.
• La directive europeenne 2012/19/EU sur les déchets d'équipements électriques etlectroniques (DEEE), prévoit que les electroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les apparciels usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.

Pour tout autre renseignement sur la collecte des électroménagers usés, prière de s'adresser au service public préposé ou au vendeur.

Economies et respect de l'environnement

Faire des économies d'eau et d'électricité

• Ne faire fonctionner le lave-vaisselle que quand il est replli au maximum de sa capacité. Dans l'attente de replir

l'appareil, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (si disponible - voir Programmes).

• Sélectionner un programme adapté au type de vaisse et à son degré de salissure, consulter pour cela le Tableau des programmes :
• pour de la vaisse lormalement sale,CHOISIR LE PROGRAMME Eco (economique), il limite la quantite d'eau et d'électricité utilisée.
• pour une quantité réduite de vaisselle, désir l'option Demi-charge (si disponible voir Programmes Spéciaux et Options).
• Si le contrat de fourniture d'électricité prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. L'option Départ différé peut aider à organiser les lavages dans ce sens (si disponible voir Programmes Spéciaux et Options).

Avant d'appeler le service d'assistance technique:

• Vérifier s'il est possible de résoudre l'anomalie soi-même (voir Anomalies et/remèdes).
• Faire repartir le programme pour s'assurer que l'inconvénient a eté résolu.
• Si ce n'est pas le cas, contacter un Service d'Assistance Technique agrée.

A Ne jamais faire appel à des techniciens non agrésés.

Communique:

• le type d'anomalie;
• le modele de l'appareil (Mod.);
• le nombre de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l'appareil (voir Description de l'appareil).

Fiche de produit
Marque	INDESIT
Modèle	DISR 16M19
Capacité nominale dans un environnement standard (1)	10
Classe énergétique sur une échelle de A+++ (faible consommation) à D (consommation évée)	A+
Consommation d'énergie par année en kWh (2)	237
Consommation d'énergie du cycle de lavage standard en kWh	0.83
Consommation d'énergie en mode "off" en W	0.5
Consommation d'énergie en mode "on" en W	5.0
Consommation d'eau par an en litres (3)	2800
Classe d'efficacité du séchage sur une échelle de G (efficacité minimum) à A (efficacité maximum)	A
Durée du programme pour un cycle de lavage standard en minutes	180
Durée du mode "on" en minutes	12
Émissions acoustiques dans l'air, exprimées en dB(A) re 1 pW	49
Encastrable	Oui
NOTES
1) Les informations sur l'étiquette et sur la fiche se rapportent au cycle de lavage standard. Ce programme convient pour laver une vaisselle normalement sale, et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie. Le cycle de lavage standard correspond au cycle éco.
2) Sur la base de 280 cycles de lavage standard avec une alimentation en eau froide et une consommation en modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil
3) Sur la base de 280 cycles de lavage standard. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.

En cas de déménagement, transporter l'appareil verticalément; si besoin est, l'incliner sur le dos.

L'adaptation des installations de plomberie de l'installation doit être effectuee par du personnel qualifié

Les tuyaux d'amnée et d'évacuation de l'eau peuvent être orientés vers la croite ou vers la gauche pour simplifier l'installation.

Attention à ce que les tuyaux d'arrivée et d'évacuation ne soient pas piés ou écrasés par le lave-vaisse.

Raccord du tuyau d'amnéé de l'eau

• A une prise d'eau fillette 3/4" gaz froide ou chaude (max. 60^ ).
• Faire couler l'eau jusqu'à ce qu'elle soit limpide.
• Bien visser le tuyau d'évacuation et ouvrir le robinet.

Si la longueur du tuyau d'amné ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien/agréé (voir Assistance).
La pression de l'eau doit être comprise entre les valeurs citées dans le tableau des Caracteristiques techniques, autrement le lava-vaisse risque de ne pas fonctionner correctement.
A Faire attention à ce qu'il n'y ait ni pliures ni étranglements au niveau du tuyau.

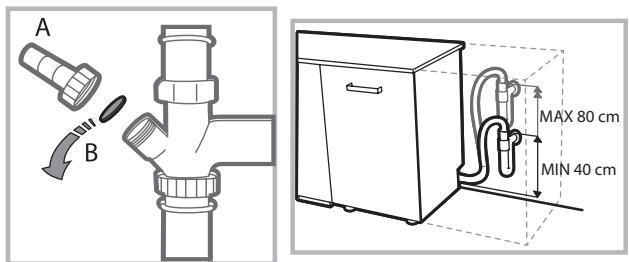

Raccordement du tuyau d'évacuation de l'eau

Raccorder le tuyau d'évacuation à une conduite d'évacuation ayant au moins 2 cm de diamètre. (A)

Le raccord du tuyau d'évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisse.

Avant de raccorder le tuyau d'évacuation de l'eau au siphon de l'évier,steroler le bouchon en plastique (B).

Sécurité anti-fuite

Pour éviter tout risque d'inondation, le lave-vaisselle : - est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas d'anomalie ou de fuite à l'intérieur de l'appareil.

Quelques modèles sont aussi équipés d'un dispositif de sécurité supplémentaire New Acqua Stop*, qui garantit contre tout risque d'inondation même en cas de rupture du tuyau d'amnéée de l'eau.

ATTENTION : TENSION DANGEREUSE !

Il ne faut enaucun cas couper le tuyau d'amenée de I'eau car il contient des parties sous tension.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur ;
• la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte (voir chapitre Description du lave-vaisseille) ;
• la tension d'alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contreporte ;
• la prise est bien compatible avec la fiche de l'appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance); n'utiliser ni rallonges ni prises multiples.

Aùpèrs installation de l'appareil, le cordon d'alimentation électrique et la prise de courant doivent être facilement accessibles.
A Le cable ne doit etre ni plie ni trop ecrase.
Afin d'éviter tout danger, faire changer le cordon d'alimentation abimé, par le fabricant ou par son service après-vente. (Voir Assistance)
A Nous déclinons toute responsabilité en cas de non-respect des normes enumeratedes ci-dessus.

Mise en place et mise à niveau

1. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu'à ce que l'horizontalité de l'appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l'appareil et supprime tout risque de bruits et de vibrations.
2. Avant d'encastrer le lave-vaisselle, coller le ruban adhésif transparent* sous le plan en bois pour le protégger contre le risque de formation de condensation.
3. Installer le lave-vaisselle de manière à ce que les côts et la paroi arrêté touchant aux meubles adjacents ou au mur. L'appareil peut être encastré sous un plan de travail continu (voir feuillage de montage).
   4^ . Pour régler la hauteur du pied arrêté, agir sur la douille rouge à six pans située dans la partie avant du lavevaisselle, en bas et au milieu, à l'aide d'une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (voir feuille d'instructions jointe à la documentation)

Conseils pour le premier lavage

Après l'installation,steroler les cales placées sous les paniers ainsi que les élastiques de fixation du panier supérieur (si prévus).

Réglages de l'adoucisseur d'eau

Avant de lancer le premier lavage, Sélectionner le niveau de durété de l'eau du réseau. (voir chapitre Produkt de rincege et Sel régénérant))

Lors de son premier chargement, il faut d'abord replir l'adoucisseur d'eau puis introduire environ 1 kg de sel. Il est normal que de l'eau déborde..

Faire demarrer un cycle de lavage tout de suite après.

N'utiliser que du sel spécial lave-vaisselle.

Après remplissage du réservoir, le voyant SEL* s'eteint.

L'absence de replissage du réservoir à sel peut endommager l'adoucisseur d'eau et l'élement chauffant.

Caracteristiques techniques
Dimensions	largeur 44,5 cmhauteur 82 cmprofondeur 55 cm
Capacité	10 couverts standard
Pression eud'alimentation	0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 - 145 psi
Tensiond'alimentation	Voir étiquette des caractéristiques
Puisance totaleabsorbée	Voir étiquette des caractéristiques
Fusible	Voir étiquette des caractéristiques
CE	Cet apparéil est conforme auxDirectives Communautaires suivantes:- 2006/95/EC (Basse Tension)- 2004/108/EC (CompatibilitéElectromagnétique)-2009/125/EC (Comm. Reg.1016/2010) (Ecodesign)-97/17/EC (Etiquetage)-2012/19/EU (DEEE)

Cet électroménager dispose de signaux sonores/bips (selon le modèle de lave-vaiselle) qui signalent que la commande a été activée: allumage, fin de cycle etc..

Tous les symboles/voyants/led lumineux du bandeau de commande/afficheur peuvent avoir des couleurs différentes, flasher ou être en fixe. (selon le modele de lave-vaisseille).

Affichage* d'informations utiles concernant le type de cycle sélectionné, la phase de lavage/sechage, le temps résiduel, la température etc.... etc...

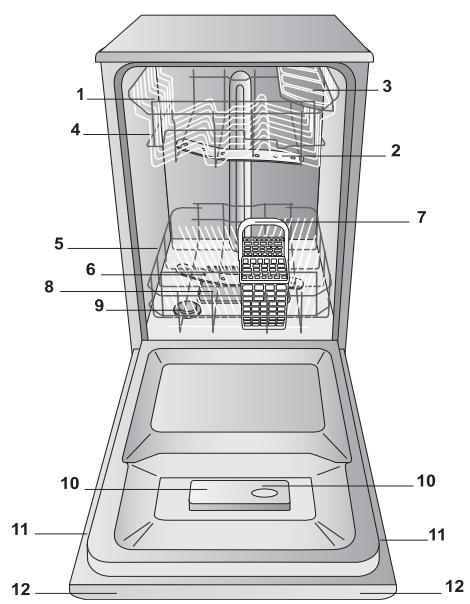

Vue d'ensemble

1. Panier supérieur
2. Bras de lavage supérieur
3. Clayettes rabattables
4. Réglage hauteur du panier
5. Panier inférieur
6. Bras de lavage inférieur
7. Panier à couverts
8. Filtre lavage
9. Réservoir à sel
10. Bacs produit de lavage et réservoir à produit de rinçage
11. Plaque signalétique
12. Tableau de bord***

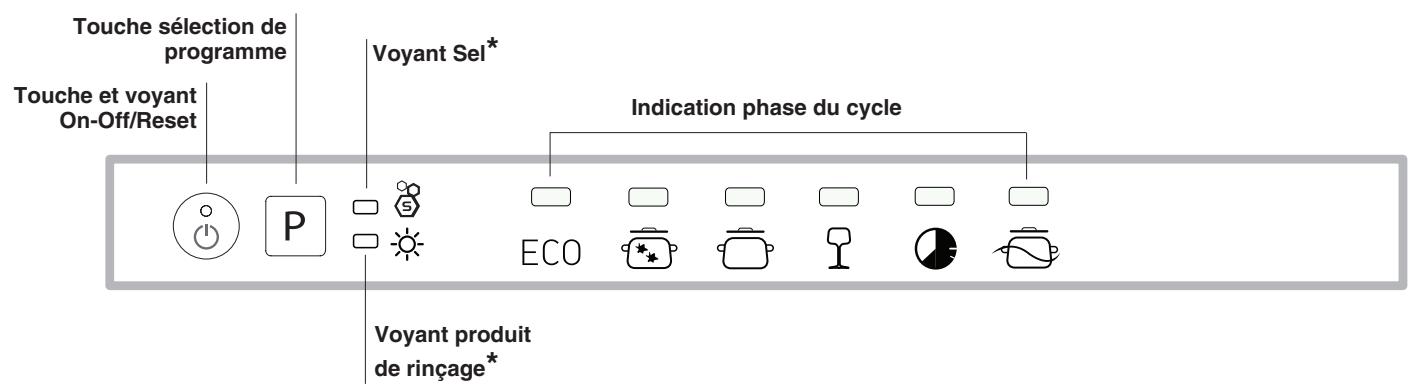

Tableau de bord

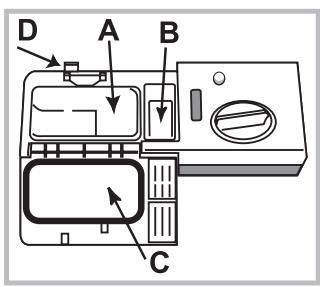

N'utiliser que des produits de lavage spéciaux lave-vaisselle. N'utilise pas de sel alimentaire ou industriel. Se conformer aux instructions reportées sur l'emballage.
En cas d'utilisation d'un produit multifonction, nous conseillons malgré tout d'ajouter du sel, surtout en cas d'eau dure ou très durée. (Se conformer aux instructions reportées sur l'emballage).
A Faute d'ajouter du sel ou du produit de rincege, il est normal que les voyants SEL et PRODUIT DE RINCAGE restent allumés.

Charger le sel regénérant

L'utilisation de Sel évite la formation de CALCAIRE sur la vaisse et sur les composants fonctionnels du lave-vaisse.

• Il est important que le réservoir à Sel ne soit jamais vide.
• Il est important de procéder au réglage de la durée de l'eau.

Le réservoir à Sel qui se trouve dans la partie inférieure du lavevaisselle (voir Description) doit être rempli:

• quand levoyant SEL* du bandeau s'allume;
• quand le flotteur vert* qui se trouve sur le couvercle du sel n'est plus visible.

• voir autonomie dans le tableau de durée de l'eau.

• Sortir le panier inférieur et dévisser le couvercle du réservoir dans

le sens inverse des aiguilles d'une montre.
2. Lors de la première mise en service : replir le réservoir d'eau à ras bord.
3. Utiliser l'entonnoir (voir figure) pour replir le réservoir de sel jusqu'au bord (1 kg environ); il est tout a fait normal que de l'eau déborde.

1. Enlever l'entonnoir, éliminer les résidus de Sel sur le filtage. Avant de revisser le couvercle, il faut le rincer à l'eau courante.

Nous conseillons d'effectuer cette opération à chaque chargement de sel.

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénétre à l'intérieur du réservoir pendant le lavage (ela pourrait endommager irrémédiablement l'adoucisseur).

En cas de rajout de sel, nous conseillons d'effectuer cette opération avant de démarrer le lavage.

Réglage dureté de l'eau

Pour obtenir un fonctionnement parfait de l'adoucisseur anticalcaire, il faut absolument proceder à un réglage selon la durée de l'eau de l'appartement. Se renseigner auprès de l'organisme distributeur de l'eau. La valeur sélectionnée correspond à une durée moyenne.

• Appuyer sur la touche ON/OFF pourmettre le lave-vaiselle sous tension
  Appuyer sur la touche ON/OFF pour eteindre
  Garder la touche P enfoncée pendant 5 secondes, jusqu'au bip.
  Appuyer sur la touche ON/OFF pour allumer
• Le numéro du niveau de sélection courant et levoyant Sel clignotent (uniquement levoyant clignotant).
• Appuyer sur la touche P pour sélectionner le niveau de dureté (voir tableau dureté).
  Appuyer sur la touche ON/OFF pour eteindre
• Réglage effectué!

Tableau de durée de l'eau				Autonomie moyen-réservoir à Sel avec 1 lavage par jour
niveau	°dH	°fH	mmol/l	mois
1	0 - 6	0 - 10	0 - 1	7 mois
2	6 - 11	11 - 20	1,1 - 2	5 mois
3	12 - 17	21 - 30	2,1 - 3	3 mois
4	17 - 34	31 - 60	3,1 - 6	2 mois
5*	34 - 50	61 - 90	6,1 - 9	2/3 semaines
De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel. * La sélection 5 peut prolonger la durée.

(^ = durete en degrés allemands - ^ = durete en degrés français - mmol/l = millimol/litre)

Charger le produit de rinceage

Le produit de rinceage aide au SECHAGE de la vaisse. Il faut replir le réservoir à produit de rinceage :

• quand levoyant PRODUIT DE RINÇAGE*s'allume sur le bandeau/écran.
• quand l'indicateur optique situé sur le couvercle du réservoir « E », passer de foncé à transparent.

1. Ouvrir le réservoir en tournant le couvercle « G » dans le sens inverse des aiguilles d'une montre.
2. Verser le produit de rincage sans le faire deborder. Si cela se produit, nettoyer aussitot avec un chiffon sec.
3. Revisser le couvercle.

Ne JAMAIS verser le liquide de rinçage directement à l'intérieur de la cuve.

Régler la dose de produit de rinceage

Si le résultat du séchage n'est pas satisfaisant, le dosage du produit de rincege peut être réglé. Tourner le dispositif de réglage « F », Possibilité de sélectionner jusqu'à 4 niveaux maximum selon le modele de lave-vaisselle. La valeur sélectionnée correspond à un niveau moyen.

• si la vaisse presente des traces bleuâtres, régler sur des chiffres plus bas (1-2).
• s'il y a des gouttes d'eau ou des taches de calcaire sur la vaisselle, régler sur des chiffres plus élevés (3-4).

Conseils

Avant de charger les paniers, débarrasser la vaisseles des déchets plus importants et vider les verres et autres recipients.

Pas besoin de rincer préalablement à l'eau courante.

Ranger la vaisse de manière à ce qu'elle ne rouge pas pour éviter tout risque de renversement, ranger les saladiers et les casseroles ouverture tournée vers le bas et les parties concaves ou convexes en position oblique pour permettre à l'eau d'atteindre toutes les surfaces et de s'écouler complètement.

Veiller à ce que les couvercles, manches, poèles et plateaux ne génent pas la rotation des bras de lavage. Placer les petits objets dans le panier à couverts.

La vaisselle en plastique et les poèles anti-adhésives ont tendance à retenir les gouttes d'eau et leur degré de séchage sera par conséquent inférieur à celui de la vaisselle en ceramique ou en acier.

Les objets légers (teils que les recipients en plastique) doivent êtrerangés,de préférence.dans le panier supérieur et placés de manière à ce qu'ils ne risquent pas de se déplacer.

Après avoir chargé le lave-vaisselle, s'assurer que les bras de lavage tournent librement.

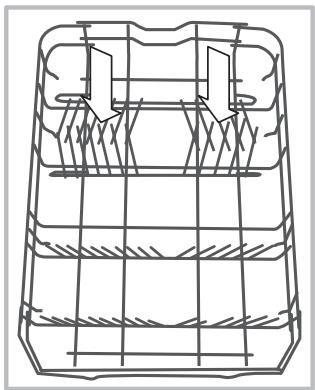

Panier inférieur

Le panier inférieur peut containir des cassettes, des couvercles, des assiettes, des saladiers, des couverts etc. Les assiettes et les couvercles de grandes dimensions doivent être rangés, de préférence, sur les côtés du panier.

Certaines modèles de lave-vaisselle sont pourvus de secteurs rabattables*, qui peuvent être utilisés en position verticale pour accueillir les assiettes ou en position horizontale (abaissés) pour pouvoir charger plus facilement les casseroles et les saladiers.

Certaines modèles sont équipés d'une Vertical Zone, des supports spéciaux extractibles* situés dans la partie arrêté du panier qui peuvent servir à positionner les poèles ou les casseroles plus à la verticale, de manière à ce qu'elles occupent moins de place.

Pour s'en servir, il suffit de tirer vers le haut la poignée colorée en la faisant tourner en avant.

Ces supports peuvent coulibser à droite ou à gauche pour s'adapter aux dimensions de la vaisselle.

Il est conseilé de ranger la vaisse très sale dans le panier inférieur car dans cette partie du lave-vaisse, les jets d'eau sont plus énergiques et permettent d'obtenir de更好地 performances de lavage.

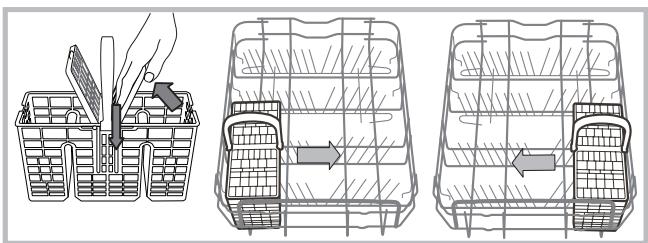

Panier à couverts

Le panier à couverts est équipé de grillles supérieures permettant de mistrux ranger les couverts. Le panier à couverts non séparable doit être place obligatoirement dans la partie avant du panier inférieur.

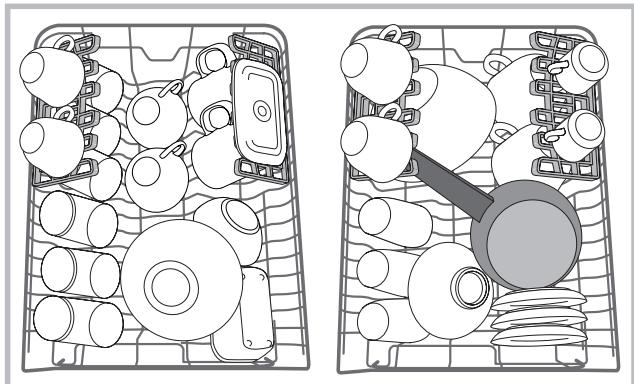

Panier supérieur

Réserve au chargement de la vaisse fragile et légère : verres, tasses, soucoupes, saladiers bas.

Clayettes rabattables à emplacement variable*

Les clayettes laterales peuvent etre placees à trois hauteurs differentes afin d'optimiser la disposition de la vaisselle dans le panier.

Les verres à pied peuvent être placés en position stable sur les clayettes rabattables en insérant leurs pieds dans les fentes prévues à cet effet.

Pour optimiser le séchage, désirsir la plus forte inclinaison des clayettes rabattables. Pour modifier l'inclinaison de la clayette rabattable, la soulever et la faire glisser légèrement avant de la placer comme youlu.

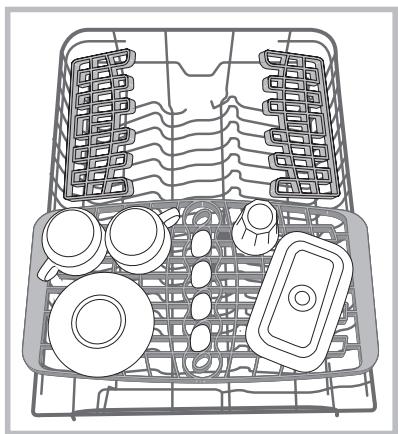

Plateau*

Certains modès de lave-vaisselle sont dotés d'un plateau coulissant qui peut être utilisé pour contérer des couverts ou de la vaisselle de petite taille.

Pour de更好地 performances de lavage, éviter demettre sous le plateau de la vaisse enacombrante. Le plateau à couverts est amovible. (voir figure)

*Présents uniquement sur certains modèles, ils peuvent varier au point de vue nombre et emplacement.

Régler la hauteur du panier supérieur

Le panier supérieur est régiable en hauteur : en position haute, il permet de ranger de la vaisse enacombrante dans le panier inférieur ; en position BASSE, il permet d'exploiter au moins l'espace des clayettes rabattables en créant plus de place de rangement vers le haut.

Régler de préférence la hauteur du panier quand ce dernier est VIDE.

Ne JAMAIS soulever ou abaiser le panier d'un seul côté.

Si le panier est équipé de Lift-Up* (voir figure), soulever le panier en le saississant par les côts et le déplacer vers le haut. Pour revenir à la position basse, appuyer sur les leviers (A) sur les côts du panier et l'aider à descendre vers le bas.

Vaissette non appropriée

Couverts et vaiselle en bois.
- Verres décorés et fragiles, vaiselleartisanale artistique ou ancienne. Leurs décorne sont pas résistants.
- Parties en matière synthétique ne résistant pas à la température.
- Vaisselle en cuivre ou en étain.
- Vaisselle sale de centre, cire,GRAISSU LUBRIFIAnte ou encre. Les decor sur verre, les pieces en aluminium ou argent risquent de changer de couleur et de blanchir en cours de lavage. Certains types de verre (les objets en cristal par exemple) deviennent opaques après de nombreux lavages.

Endommagement du verre et de la vaiselle

Causes :

• Type de verre et procédé de fabrication du verre.
• Composition chimique du produit de lavage.
• Température de l'eau du programme de rinçage.

Conseils :

• N'utiliser que des verres et de la porcelaine garantis par le fabricant comme résistants au lavage en lave-vaiselle.
  Utiliser un produit de lavage délicat pour vaisselle.
• Sortir les verres et les couverts du lave-vaisselle le plus rapidement possible après la fin du programme.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d'un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas moins et pollue l'environnement.

Le dosage peut etre adapté selon le degré de salissure.

En cas de vaisse normalement sale, utiliser environ 25g (produit de lavage en poudre) ou 25ml (produit liquide). En cas d'utilisation de tablettes, une seule suffit.

En cas de vaisselle peu sale ou precedemment rince à l'eau, réduire considérablement la quantité de produit de lavage.

Pour un bon résultat de lavage, suivre également les instructions reportées sur l'emballage.

Pour toute autre demande de renseignements, s'adresser aux fabricants de produits de lavage.

Ouvrir le distributeur à produit de lavage en actionnant le bouton D; pour doser le produit de lavage, consulter le tableau des programmes :

• en poudre ou liquide : bacs
  A (produit de lavage) et B
  (produit de prélavage)
• tablettes: quand le programme en prévoit 1, placer cette dernière dans

le bac A et fermer le couvercle C. S'il en prévoit 2,mettre la deuxieme dans le fond de la cuve.

Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle C jusqu'au déclic.

Le distributeur à produits de lavage s'ouvre automatiquement selon le programme, au moment youlu.

En cas d'utilisation de produits de lavage tout en un, utiliser l'option TABLETES qui adapte le programme de lavage de manière à toujours obtenir les最好的 résultats de lavage et de sechage possibles.

A N'utiliser que du produit de lavage spécial lave-vaissette.

NE PAS UTILISER de produits pour laver la vaisse à la main.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

Pour obtenir des performances de lavage et de séchage optimes, il faut opter pour une utilisation combinée de produit de lavage, produit de rincege et Sel régencerant.

Il est conseilé d'utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l'environnement.

Mettre en marche le lave-vaisselle

1. Ouvrir l'arrivée d'eau.
2. Ouvrir la porte et appuyer sur la touche ON-OFF.
3. Doser le produit de lavage. (voir ci-contre).
4. Charger les paniers (voir Charger les paniers).
5. Sélectionner le programme selon le type de vaisse et son degré de salissure (voir tableau des programmes) appuyer sur la touche P.
6. Sélectionner les options de lavage*. (voir Progr. spéciaux et Options).
7. Fermer la porte pour faire demarrer le programme.
8. La fin du programme est signalée par des signaux acoustiques et par le clignotement duvoyant du programme sélectionné. Ouvrir la porte, appuyer sur la touche ON/OFF pour éteindre l'appareil, fermer le robinet de l'eau et débrancher la fiche de la prise de courant.
9. Attendre quelques minutes avant de sorting la vaisseille pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.

A - Pour réduire sa consommation d'énergie, la machine s'eteint automatiquement dans certaines conditions de non-utilisation prolongée.

A PROGRAMMES AUTO*: un capteur spécial qui equipe certains modès de lave-vaisselle peut évaluer le degré de salissure et sclectionner le lavage le plus efficace et le plus économique.

La durée des programmes automatiques peut varier du fait de l'intervention du capteur.

A En cas de vaisselle peu sale ou precedemment rincee a I'eau, reduire considerrablement la quantite de produit de lavage.

Modifier un programme en cours

En cas d'erreur de selection d'un programme, il est possible de le modifier, à condition qu'il viennent tout juste de démarrer : ouvrir la porte en faisant attention à la vapeur chaude qui s'échappe, appuyer de façon prolongée sur la touche ON/OFF, l'appareil s'éteint. Rallumer l'appareil à l'aide de la touche ON/OFF et sélectionner le nouveau programme ainsi que les options éventuelles, fermer la porte pour faire démarrer.

Introduire de la vaisse en cours de lavage

Sans eteindre l'appareil, ouvrir la port en faisant attention a la vapeur chaude qui s'échappe et introduire la vaisselle. Fermer la porte : le cycle redémarre.

Interruptions accidentelles

En cas d'ouverture de la porte en cours de lavage ou de coupure de courant, le programme s'arrête. Il redémarre du point où il a été interrompu des que le courant revient ou que la porte est refermée.

Les données des programmes sont mesurées dans des conditions de laboratoire selon la norme europeenne EN 50242. Selon les différentes conditions d'utilisation, la durée et les données des programmes peuvent être différentes. Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisse.

Programme	Séchage	Options	Durée du programme	Consommation d'eau (litre/cycle)	Consommation d'énergie (KWh/cycle)
Eco	Oui	Non	03:00'	10	0,83
Intensif	Oui	Non	02:30'	14	1,3
Normal	Oui	Non	02:00'	13,5	1,1
Délicats	Oui	Non	01:40'	10	0,95
Rapide	Non	Non	00:40'	9	0,8
Prélavage	Non	Non	00:10'	4,0	0,01

Indications sur le choix des programmes et dosage du produit de lavage

1. Le cycle de lavage ECO est le programme standard auquel se référent les données de l'étiquette-énergie. Ce cycle est prévu pour le lavage de vaisselle normalement sale, c'est le programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisselle. 4 g/ml* + 21 g/ml - 1 Tab (Quantité de produit de lavage pour le prélavage)
2. Vaisselle et casseroles très sales (déconseilé pour la vaisselle fragile). 25 g/ml - 1 Tab
3. Vaisselle et casseroles normalement sales. 4g / ml^ + 21g / ml - 1 Tab
4. Cycle pour vaisselle fragile ne supportant pas les haute temperatures. 25 g/ml - 1 Tab
5. Cycle rapide conseillé en cas de vaisselle peu sale. (idéal pour 2 couverts) 21 g/ml - 1 Tab
6. Lavage préalable dans l'attente de compléter le chargement au repas suivant. Pas de produit de lavage

Consommations en stand-by : Consommation en left-on mode : 5 W - Consommation en off-mode : 0,5 W

Remarque :

pour obtenir des performances optimes avec les programmes «Rapide» il est conseilé de respecter le nombre de couverts indiqué.

Pour consommer moins, utiliser le lave-vaisselle à pleine charge.

Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à: assistenza_

[e-mail]

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites.
• Débrancher la fiche de la prise de courant lors du nettoyage de l'appareil et pendant tous travaux d'entretien.

Nettoyer le lave-vaisse

• Pour nettoyer l'extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N'utiliser ni solvants ni détergents abrasifs.
• Pour nettoyer la cuve interieure et enlever toute tache, utiliser un chiffon imbibé d'eau additionnée d'un peu de vinaigre.

Eviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d'humidité.
• Nettoyer régulierement les joints d'étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d'aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les trous de sortie de l'eau : mistroux vaut les contrôle de temps en temps et les nettoyer avec une petiterosse non métallique.

Les deux bras de lavage sont tous deux démontables.

Pour démonter le bras supérieur, il faut dévisser sa bague en plastique en tournant dans le sens inverse des aiguilles d'une montre. Remonter le bras giclaur supérieur en veillant à ce que la face percée du plus grand nombre d'orifices soit bien orientée vers le haut.

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtes et tirer vers le haut.

Nettoyage du filtré d'entrée d'eau*

Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, un engorgement pourrait se produit au point d'arrivée de l'eau et endommager le lave-vaisselle.

Nettoyer, périquement le filtr de entrance de I'eau situé à la sortie du robinet.

• Fermer le robinet de l'eau.
• Dévisser l'extrémité du tuyau d'arrivée de l'eau,steroler le filtré et le laver soigneusement à l'eau courante.
• Remetre le filtrre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui compose le groupe filtrant débarrassent l'eau de lavage des résidus d'aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

A Nettoyer les filtres régulierement.
A Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé.
- Àprousequelquéslavages,contrólerlegoupefiltrant et,sinénecessaire,le laver soigneusement à l'eau courante avec une petite brosse non métallique en procedant comme suit :
1. tournier le filtré cylindrique C dans le sens inverse des aiguilles d'une montre pour lesorting de son emplacement (fig. 1).
2. Exercer une légère pression sur les ailettes laterales du gobelet filtré B pour le faire sorting (Fig. 2);
3. Dégager le filtré inox A. (fig. 3).
4. Examiner la cavité et éliminer tout résidu de nourriture.

NE JAMAIS RETIRER la protection de la pompe de lavage (piece noire) (fig.4).

Après avoir nettoyé les filtres, remetre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas d'absence pendant de longues périodes

• Debrancher les raccordements électriques et fermer le robinet de l'eau.
• Laisser la porte entrouverte.
  Au retour, effectuer un lavage a vide.

Anomalies et/remèdes

FR

Si l'appareil présente des anomalies de fonctionnement,procéder aux contrôles suivants avant de prendre contact avec le service d'assistance technique.

Anomalies :	Causes / Solutions possibles :
Le lave-vaisselle ne démarre pas ou n'obèit pas aux commandes	• Le robinet de l'eau n'est pas ouvert. • Eteindre l'apparéil à l'aide de la touche ON-OFF, rallumer au bout d'une minute environ et scélectionner à nouveau le programme. • La fiche n'est pas bien branchée dans la prise de courant ou il faut changer la prise de courant. • La porte du lave-vaisselle n'est pas bien fermée.
La porte ne ferme pas	• S'assurer que les paniers sont bien poussés jusqu'àu fond. • La serrure est déclenchée ; pousser énergiquement sur la porte jusqu'àu « clic » .
Le lave-vaisselle ne vidange pas.	• Le programme de lavage n'est pas encore terminé. • Le tuyau de vidange de l'eau est plie (voir Installation). • L'évacuation de l'évier est bouchée. • Le filtre est bouché par des déchets de nourriture. • Contrôr la hauteur du tuyau d'évacuation.
Le lave-vaisselle est bruyant.	• La vaisse s'entrechoque ou butte contre les bras de lavage. Ranger la vaisse correctement et s'assurer que les bras de lavage tournent librement. • Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Produit de lavage et utilisation du lave-vaisselle). Ne pas prélaver la vaisse à la main.
La vaisse et les verres représentent des dépôts de calcaire ou une couche blanchâtre.	• Absence de sel régénérant. • Le réglage de la durée de l'eau n'est pas ajustat ; il faut augmenter les valeurs. (voir Sel régénérant et Produit de rincegage). • Le couvercle du réservoir à sel et à produit de rincegage n'est pas bien fermé. • Il n'y a plus de produit de rincegage ou son dosage est insuffisant.
La vaisse et les verres représentent des traces blanches ou des reflets bleuâtres.	• Le dosage du produit de rincegage est excessif.
La vaisse n'est pas sèche.	• Il y a eu sélection d'un programme sans séchage. • Il n'y a plus de produit de rincegage. (voir Sel régénérant et Produit de rincegage). • Le réglage du produit de rincegage n'est pas approprié. • La vaisse est en matière anti-adhésif ou en plastique ; la présence de gouttelettes d'eau est normale.
La vaisse n'est pas propre.	• La vaisse n'est pas rangée correctement. • Les bras de lavage ne tournent pas librement car ils sont génés par la vaisse. • Le programme de lavage n'est pas assez puissant (voir Programmes). • Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Produit de lavage et utilisation du lave-vaisselle). • Le couvercle du réservoir à produit de rincegage n'est pas bien fermé. • Le filtre est sale ou bouché (voir Entretien et soin). • Il manque du sel régénérant (voir Sel régénérant et produit de rincegage). • S'assurer que la hauteur des assiettes est compatible avec le réglage du panier. • Les orifices des bras de lavage sont bouchés. (voir Entretien et soin).
Il n'y a pas d'acciviée d'eau il est bloqué et ses voyants cli-gnotent	• Il y a une coupure d'eau du réseau ou le robinet est fermé. • Le tuyau d'acciviée de l'eau est plie (voir Installation). • Les filtres sont bouchés ; il faut les nettoyer. (voir Entretien et soin). • L'évacuation est bouchée ; il faut la nettoyer. • ÀpRES avoir effectué les opérations de contrôle et de nettoyage, éteindre puis rallumer le lave-vaisselle et faire démarrer un nouveau cycle de lavage. • Si le problème persististe, fermer le robinet de l'eau, débrancher la fiche de la prise de courant et contacter le centre d'assistance technique.

• Présent uniquement sur certains modèles.
