PPC616B11E - Plaque de cuisson BOSCH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PPC616B11E BOSCH au format PDF.
| Type de produit | Table de cuisson à gaz |
| Nombre de foyers | 4 foyers |
| Type de foyers | Foyers à gaz |
| Dimensions approximatives | 60 cm x 52 cm |
| Poids | 11 kg |
| Alimentation électrique | Non requise (fonctionne à gaz) |
| Matériau de la surface | Émail |
| Type de sécurité | Système de sécurité par thermocouple |
| Fonctions principales | Cuisson rapide, réglage de la flamme |
| Entretien et nettoyage | Nettoyage à l'eau savonneuse, pièces amovibles |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange sur demande |
| Compatibilités | Compatible avec les bouteilles de gaz et le gaz de ville |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - PPC616B11E BOSCH
Questions des utilisateurs sur PPC616B11E BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice PPC616B11E - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PPC616B11E de la marque BOSCH.
MODE D'EMPLOI PPC616B11E BOSCH
Notice d'utilisation 3
1 Grilles 2 Boutons de commande 3 Brûleur auxiliaire de 1 kW maximum 4 Brûleur semi-rapide de 1,75 kW maximum
5 Brûleur rapide de 3 kW maximum 6 Brûleur wok double flamme de 3,3 kW maximum 7 Brûleur wok triple flamme de 4 kW maximum
8 Interrupteur principal (Main Switch)
Consignes de sécurité 3
Votre nouvel appareil 5
Accessoires 5
Brûleurs à gaz 5
Allumage manuel 6
Allumage automatique 6
Système de sécurité 6
Éteindre un brûleur 6
Niveau de chauffe 6
Interrupteur principal / Blocage de la plaque de cuisson (Main Switch) 6
Avertissements 6
Conseils pour cuisiner 7
Récipients de préparation 7
Récipients appropriés 7
Conseils d'utilisation. 7
Nettoyage et entretien 8
Nettoyage 8
Maintenance 8
Résoudre des anomalies 8
Service Technique 9
Conditions de garantie 9
Emballage et appareils usagés 9
Élimination écologique 9
Vous trouvez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.bosch-home.com et la boutique en ligne : www.bosch-eshop.com
Consignes de sécurité
Lisez attentivement ces instructions. Ce n'est qu'à cette condition que vous pourrez utiliser votre appareil efficacement et en toute sécurité. Conservez la notice d'utilisation et d'installation, et remettez-la avec l'appareil si celui-ci change de propriété.
Les images de cette notice sont proposées à titre indicatif.
Ne retirez l'appareil de son emballage protecteur qu'au moment de son encastrément. Si vous constatez des dommages sur l'appareil, ne le branchez pas. Contactez notre Service Technique.
Cet appareil correspond à la classe 3, selon la norme EN 30-1-1 pour les appareils à gaz : appareil encastré dans un meuble.
Assurez-vous que l'installation de votre plaque de cuisson est réalisée dans le respect de la notice de montage.
Cet appareil ne peut pas être installé dans des yachts ou des caravanes.
Cet appareil doit être utilisé uniquement dans des endroits suffisamment ventilés.
Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance.
Tous les travaux d'installation, de branchement, de réglage et d'adaptation à un autre type de gaz doivent être réalisés par un technicien/agréé qui doit respecter les normes et la législation applicables, ainsi que les prescriptions des sociétés locales de distribution d'électricité et de gaz. Les dispositions applicables quant à la ventilation seront attentivement respectées.
En sortie d'usine, cet appareil est adapté au type de gaz indiqué sur la plaque signalétique. S'il était nécessaire de le changer, veuillez consulter la notice de montage. Il est recommandé de faire appel à notre service technique pour l'adaptation à un autre type de gaz.
Cet appareil a été conçu pour une utilisation domestique ; son utilisation à titre commercial ou professionnel est interdite. N'utilisez l'appareil que pour cuisiner, jamais comme chauffage. La garantie ne sera valable que si l'utilisation pour laquelle il a été conçu a été respectée.
Ne laissez pas l'appareil sans surveillance pendant son fonctionnement.
N'utilisez pas de couvercles ou de barrières de protection pour enfants non recommandés par le fabricant de la plaque de cuisson. Ils peuvent provoquer des accidents, notamment en raison de la surchauffe, de la combustion ou du décollement de fragments de matériaux.
Cet appareil peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales restreintes ou ayant un manque d'expérience ou de connaissances, s'ils sont surveillés ou si une personne les a instruits de la manipulation de l'appareil en toute sécurité et s'ils ont compris les dangers qui en résultent.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien incombant à l'utilisateur ne doit pas être effectué par des enfants sans surveillance.
Risque de déflagration !
L'accumulation de gaz non brûlés dans un lieu fermé pourrait comporter un risque de déflagration. Ne placez pas l'appareil dans des courants d'air. Les brûleurs pourraient s'éteindre. Lisez attentivement les instructions et les avertissements concernant le fonctionnement des brûleurs à gaz.
Risque d'intoxication!
L'utilisation d'un appareil de cuisson à gaz produit de la chaleur, de l'humidité et émet des produits de combustion dans la pièce où il est installé. Assurez-vous que la cuisine soit bien ventilée, en particulier lorsque la plaque de cuisson est en fonctionnement : laissez les orifices de ventilation naturelle ouverts ou installez un dispositif de ventilation mécanique (hotte aspirante). Lorsque l'utilisation de l'appareil est intense et prolongée, une ventilation complémentaire ou plus efficace peut être nécessaire : ouvrez une fenêtre ou augmentez la puissance de la ventilation mécanique.
Risque de brûlures !
Les zones de cuisson et les zones adjacentes chauffent fortement. Ne touchez pas les surfaces chaudes. Ne laissez pas les enfants de moins de 8 ans s'approcher.
Risque d'incendie!
- Les zones de cuisson chauffent fortement. Ne posez pas d'objets inflammables sur la plaque de cuisson. N'entreposez pas d'objets sur la plaque de cuisson.
- Ne stockez ni utilisez de produits chimiques corrosifs, de vapeurs, de matériels inflammables ni de produits non
alimentaires sous cet appareil, ni à proximité.
- Les graisses et les huiles surchauffées s'enflamment facilement. Ne vous absentez pas si vous avez mis de la graisse ou de l'huile à chauffer. Si elles s'enflamment, n'éteignez pas le feu avec de l'eau. Couvrez le récipient avec un couvercle hermétique pour étouffer le feu puis éteignez la zone de cuisson.
Risques de blessures!
- Les brusques changements de température peuvent provoquer la rupture du verre. Pendant l'utilisation de votre plaque de cuisson à gaz, évitez les courants d'air et les déversements de liquides froids.
- Les récipients qui présenteraient des dommages, dont la taille ne serait pas adaptée, qui dépasseraient de la plaque de cuisson ou qui seraient mal placés, pourraient occasionner des lésions graves. Respectez les conseils et les avertissements concernant les récipients de cuisson. En cas d'incident, débranchez l'alimentation électrique et de gaz de l'appareil. Pour la réparation, contactez notre service technique.
- Ne manipulez pas l'intérieur de l'appareil. Si nécessaire, contactez notre service technique. Si l'un des boutons de commande est bloqué, ne forcez pas. Appelez immédiatement le service technique pour procéder à sa réparation ou à son remplacement.
Risque de décharge électrique !
- Ne pas utiliser de machines de nettoyage à vapeur pour nettoyer l'appareil.
- Les fissures ou ruptures du verre comportent un risque d'électrocution. Déconnectez le fusible de la boîte à fusibles. Prévenez le service technique.
Votre nouvel appareil
À la page 2 se trouve une vue générale de l'appareil, ainsi que la puissance des brûleurs.
Accessoires
Vous pourrez obtenir les accessoires suivants après de notre Service Technique :

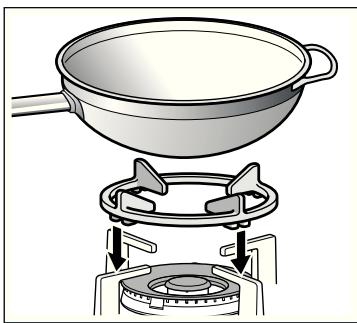

Grille supplémentaire wok
Pour utiliser exclusivement sur des brûleurs wok avec des récipients à base concave.
Il est recommandé d'utiliser la grille supplémentaire wok pour prolonger la vie utile de l'appareil.

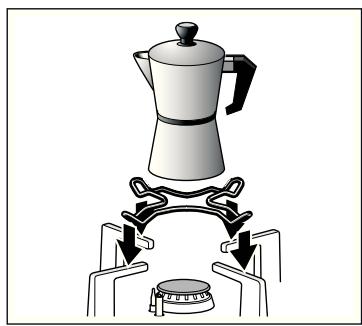

Grille supplémentaire cafetière
Àutiliserexclusivement sur le brûleurauxiliaireavec des réciements d'un diamètre inférieur à 12cm.

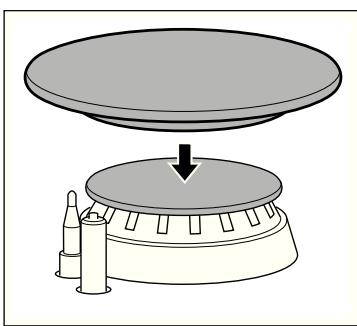

Cet accessoire est prévu pour réduire le niveau de chaleur à la puissance minimum.
Placer l'accessoire directement sur la grille avec les rebords orientés vers le haut, jamais en contact direct avec le brûleur. Placer le récipient au centre sur l'accessoire.
Ce couvercle est recommandé pour une cuisine à puissance minimum. Pour l'utiliser, il est nécessaire de placer le couvercle Simmer Cap sur le couvercle du brûleur auxiliaire.
Récipient wok
Le récipient wok distribue la chaleur intense de manière uniforme pour vous permettre de cuire les aliments plus rapidement et avec moins d'huile.
Quand vous utilisez un réseaux wok, suivez les instructions du fabricant.
Code
HEZ298126 Grille supplémentaire wok : grille en fonte (3,3 kW)
HEZ298127 Grille supplémentaire wok : grille en fonte (4 kW)
HEZ298110 Grille supplémentaire wok : acier émaillé (3,3-4 kW)
HEZ298114 Grille supplémentaire cafetière
HEZ298105 Simmer Plate
HEZ298128 Simmer Cap
HEZ298103 Récipient wok
Le fabricant décline toute responsabilité si ces accessoires ne sont pas utilisés ou sont employés de manière incorrecte.

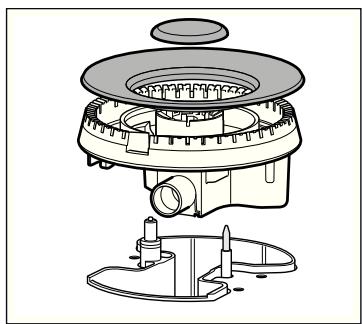

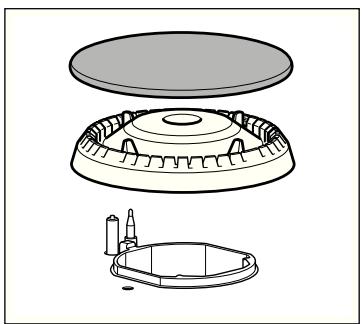

Brûleurs à gaz

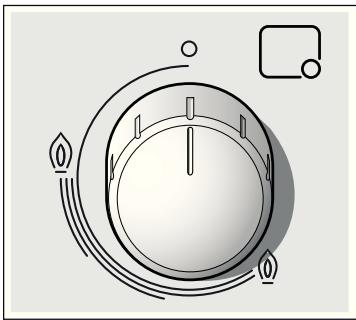

Chaque bouton de commande de mise en marche indique le brûleur qu'il contrôle.
Pour un fonctionnement correct de l'appareil, il est indispensable de s'assurer que les grilles et toutes les pièces des brûleurs sont correctement mises en place. N'intervertissez pas les couvercles des brûleurs.
Allumage manuel
- Appuyez sur le bouton de commande du brûleur besoin et tournez-le vers la gauche jusqu'à la position souhaitée. 2. Approchez un allume-gaz ou une flamme (briquets, allumettes, etc.) du brûleur.
Allumage automatique
Si vous plaque de cuisson dispose d'un allumage automatique (bougies):
- Appuyez sur le bouton de commande du brûleur choisi puis tournez-le vers la gauche jusqu'à la position de puissance maximum. Quand le bouton de commande est enfoncé, des étincelles se produisent sur tous les brûleurs. La flamme s'allume.
- Relâchez le bouton de commande.
- Tournez le bouton de commande sur la position souhaitée.
Si l'allumage ne se produit pas, tournez le bouton de commande sur la position de déconnexion puis repésez les étapes. Cette fois, maintenez le bouton de commande enfoncé plus longtemps (pendant 10 secondes maximum).
Risque de déflagration !
Si au bout de 15 secondes la flamme ne s'est pas allumée, éteignez le brûleur et aérez la pièce. Attendez au moins une minute avant d'essayer de rallumer le brûleur.
Système de sécurité
Selon le modèle, votre plaque de cuisson peut disposer d'un système de sécurité (thermocouple) qui bloque l'arrivée du gaz si les brûleurs s'éteignent accidentellement.
thermocouple bougie
Pour que ce dispositif soit actif :
1. Allumez le brûleur normalement. 2. Maintenez le bouton de commande enfoncé sans le lâcher pendant 4 secondes après l'allumage de la flamme.
Éteindre un brûleur
Tournez le bouton de commande correspondant vers la droite jusqu'à la position 0.
Niveau de chauffe
Les variateurs vous permettent de régler la puissance dont vous avez besoin entre les niveaux maximum et minimum.
| Position | ○ | Bouton de commande éteint |
| Flamme grande | ◎ | Ouverture ou capacité maximums et connexion électrique |
| Flamme petite | ◎ | Ouverture ou capacité minimums |
Interrupteur principal / blocage de la plaque de cuisson (main switch)
La plaque de cuisson peut disposer d'un interrupteur principal qui coupe le passage du gaz général et qui est éteints tous les brûleurs en même temps. Cet interrupteur est très pratique si vous avez des enfants à la maison ou si, pour une raison, vous ne pouvez éteindre rapidement tous les brûleurs.
Pour bloquer la plaque de cuisson :
Appuyez sur l'interrupteur principal.
Tous les brûleurs qui sont allumés s’éteignent. La plaque de cuisson se bloque.

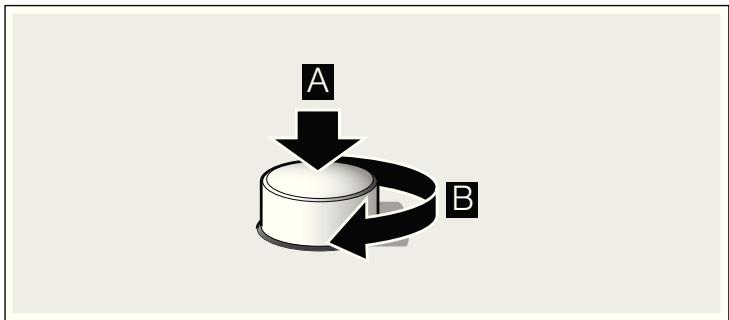

Pour débloquer la plaque de cuisson :
- Placez tous les boutons de commande sur la position d'arrêt.
- Enforcez et tournez l'interrupteur principal dans le sens des aiguilles d'une montre jusqu'à la butée.
Le passage de gaz général est ouvert. Vous pouvez alors utiliser normalement votre plaque de cuisson.
Avertissements
Pendant le fonctionnement du brûleur, il est normal d'entendre un léger sifflement.
Lors des premières utilisations, il est normal que des odeurs se dégagent. Mais cela ne suppose aucun dysfonctionnement. Ces odeurs disparaîtront petit à petit.
Une flamme de couleur orange est normale. Ceci est dû à la présence de poussière dans l'atmosphère, de liquides déversés, etc.
S'il se produit une extinction accidentelle des flammes du brûleur, éteignez le bouton de commande du brûleur et attendez au moins 1 minute avant de le rallumer.
Quelques secondes après avoir éteint le brûleur, un son est émis (coup sec). Il ne s'agit pas d'une anomalie, cela signifie que la sécurité a été désactivée.
Conservez le brûleur le plus propre possible. Si les bougies sont sales, l'allumage sera défectueux. Nettoyez-les régulièrement avec une petite brosse non métallique. Attention, à ne pas cogner violemment les bougies.
Conseils pour cuisiner
| Brûleur | Très fort - Fort | Moyen | Lent |
| Brûleur wok | Bouillir, cuire, rôtir, dorer, pael-las, cuisine asia-tique (Wok) | Réchauffer et garder au chaud : plats préparés, plats cuisinés | |
| Brûleur rapide | Escalope, steak, omelette, fritures | Riz, bécha-mel, ragoût | Cuisson à la vapeur :.POIS-son, légumes |
| Brûleur semi-rapide | Pommes de terre vapeur, légumes frais, potages, pâtes | Réchauffer/garder au chaud des plats cuisinés et préparer des ragoûts délicats | |
| Brûleur auxi-liaire | Faire cuire :ragoûts, riz au lait, caramel | Déconceler et cuire à feu doux : légumes secs, fruits, produits congelés | Faire fondre :beurre, cho-colat, gél-a-tine. |
Récipients de préparation
Récipients appropriés
| Brûleur | Diamètre minimum du récantient | Diamètre maximum du récantient |
| Brûleur wok | 22 cm | 30 cm |
| Brûleur rapide | 22 cm | 26 cm |
| Brûleur semi-rapide | 14 cm | 20 cm |
| Brûleur auxiliaire | 12 cm | 16 cm |
Conseils d'utilisation
Les conseils suivants vous aideront à économiser de l'énergie et à éviter d'endommager les récipients :
Utilisez des récipients de la taille appropriée à chaque brûleur.
N'utilisez pas de petits récipients sur les grands brûleurs. La flamme ne doit pas toucher les côtes du récipient.
N'utilisez pas de récipients déformés, ayant tendance à être instables sur la plaque de cuisson. Les récipients pourraient se renverser.
N'utilise que des récipients à base plane et épaisse.
Ne cuisine pas sans couvercle ni avec celui-ci mal mis. Vous risqueriez ainsi de perdre une partie de l'énergie.
Placez le récipient bien au centre du brûleur. Dans le cas contraire, il risque de se renverser.
Ne placez pas les récipients de grande taille sur les brûleurs situés près des boutons de commandes. Ils risqueraient d’être endommagés en raison de l’excès de chaleur.
Placez les récipients sur les grilles, jamais directement sur le brûleur.
Vérifiez que les grilles et les couvercles des brûleurs sont bien placés avant de les utiliser.
Manipulez soigneusement les récipients sur la plaque de cuisson.
Ne cognez pas la plaque de cuisson et n'y posez pas d'objets lourds.
N'utilisez pas deux brûleurs ou sources de chaleur pour un seul récipient.
Evitez d'utiliser des plaques pour les grillades, des cassettes en céramique, etc. longtemps à la puissance maximum.
Nettoyage
Quand l'appareil a refroidi, nettoyez-le avec une éponge, de l'eau et du savon.
Après chaque utilisation, nettoyez la surface des différents éléments du brûleur quand il a refroidi. Si des restes sont laissés (aliments recuits, gouttes de graisse, etc.), même infimes, ils s'incrusteront dans la surface et seront plus difficiles à éliminer par la suite. Les trous et les rainures doivent être propres afin que la flamme soit optimale.
Le frottement de certains récipients peut laisser des traces métalliques sur les grilles.
Lavez les brûleurs et les grilles à l'eau savonneuse et frottez-les à l'aide d'une brosse non métallique.
Si les grilles disposent de chevilles en caoutchouc, faites très attention en les nettoyant. Les chevilles peuvent se détacher et la grille peut rayer la plaque de cuisson.
Séchez toujours complètement les brûleurs et les grilles. La présence de gouttes d'eau ou de zones humides au début de la cuisson peut endommager l'émail.
Après le nettoyage et le séchage des brûleurs, assurez-vous que les couvercles sont bien placés sur le diffuseur.
Attention!
N'utilisez pas de machines de nettoyage à vapeur. Cela pourrait endommager la plaque de cuisson. N'utilisez jamais de produits abrasifs, lavettes en acier, objets tranchants, couteaux, etc., pour retirer les restes d'aliments ayant durci sur la plaque de cuisson. N'utilisez pas de couteaux, de racleurs ou d'objets similaires pour nettoyer l'union entre le verre et les caches des brûleurs, les profilés métalliques ni sur les panneaux en verre ou aluminium, le cas échéant.
Maintenance
Nettoyez immédiatement tous les liquides qui coulent. Vous éviterez ainsi que les restes d'aliment ne collent et économiserez des efforts inutiles.
Ne faites pas glisser les récipients sur le verre car ils pourraient le rayer. De plus, évitez les chutes d'objets durs ou pointus sur la plaque en verre. Ne frappez la plaque de cuisson sur aucun de ses angles.
Les grains de sable (provenant par exemple du nettoyage des légumes) rayent la surface du verre.
Le sucre fondu ou des aliments à teneur élevée en sucre ayant débordés doivent être immédiatement retirés de la zone de cuisson à l'aide d'un racloir en verre.
Résoudre des anomalies
Parfois, les anomalies détectées peuvent être facilement résolues. Avant de contacter le Service Technique, prenez en considération les conseils suivants :
| Anomalie | Cause probable | Solution |
| Le fonctionnement élec-trique général est en panne. | Fusible défectueux. | Vérifiez dans le boîtier de fusibles général si le fusible est en panne et remplacez-le. |
| L'interrupteur magnétothermie ou un interrup-teur différentiel a sauté. | Vérifiez dans le tableau de distribution électrique si l'interrupteur magnétothermie ou un interrupteur différentiel a sauté. | |
| L'allumage automatique ne fonctionne pas. | Il peut y avoir des résidus d'aliments ou de nettoyage entre les bougies et les brûleurs. | L'espace entre la bougie et le brûleur doit être propre. |
| Les brûleurs sont mouillés. | Séchez soigneusement les couvercles du brûleur. | |
| Les couvercles du brûleur sont mal placés. | Vérifiez que les couvercles sont bien placés. | |
| L'appareil n'est pas raccordé à la terre, est mal raccordé à la terre, ou la prise de terre est défec-tueuse. | Contactez votre installateur électrique. | |
| La flamme du brûleur n'est pas uniforme. | Les pièces du brûleur sont mal placees. | Placez correctement les pièces sur le brûleur cor-respondant. |
| Les rainures du brûleur sont sales. | Nettoyez les rainures du brûleur. | |
| Le flux de gaz ne pourrait pas normal ouaucun gaz ne sort. | Le passage de gaz est obstrué par des robinets intermédiaires. | Ouvrez les robinets intermédiaires évventuels. |
| Si le gaz provient d'une bouteille, vérifiez qu'elle n'est pas vide. | Changez la bouteille. | |
| Il y a une odeur de gaz dans la cuisine. | Un robinet est ouvert. | Fermez les robinets. |
| Mauvais raccord de la bouteille. | Vérifiez que le raccord est parfait. | |
| Fuite de gaz éventuelle. | Fermez l'arrivée générale du gaz, aéréz l'enceinte et prévenez immédiatement un technicien d'installation/agréé afin qu'il vérifie et qu'il atteste du bon fonctionnement de l'installation. N'utilise pas l'appareil jusqu'à ce que l'absence de fuite de gaz dans l'installation ou l'appareil ait été vérifiée. | |
| Le brûleur s'éteint immédiatement après avoir reli-ché le bouton decommande. | Vous n'avez pas maintainu le bouton de commande,enforcé suffisamment longtemps. | Une fois le brûleur allumé,maintenez le bouton decommande,enforcé quelques secondes de plus. |
| Les rainures du brûleur sont sales. | Nettoyez les rainures du brûleur. |
Service technique
Si vous faites appel à notre Service Technique, vous devez communiquer le numéro de produit (E-Nr.) ainsi que le numéro de fabrication (FD) de l'appareil. Cette information figure sur la plaque signalétique située sur la partie inférieure de la plaque de cuisson, et sur l'étiquette de la notice d'utilisation.
Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.
Commande de réparation et conseils en cas de dérangements
B 070222141
FR 0140101100
CH 0848840040
Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des
techniciens formés qui possèdent les pièces de rechange d'origine pour votre appareil.
Conditions de garantie
Si, contrairement à nos attentes, l'appareil présente un dommage ou ne respecte pas les exigences de qualité prévues, veuillez nous l'indiquer dans les plus brefs délais. Pour que la garantie soit valide, l'appareil ne devra pas avoir été manipulé, ni soumis à une mauvaise utilisation.
Les conditions de garantie applicables sont celles établies par la représentation de notre entreprise dans le pays où l'achat a été effectué. Il est possible d'obtenir des informations détaillées dans les points de vente. Il est nécessaire de présenter le bon d'achat pour bénéficier de la garantie.
Tout droit de modification réservé.
Emballage et appareils usagés
Si la plaque signalétique de l'appareil contient le symbole, tenez compte des instructions suivantes.
Élimination écologique
Éliminez l'emballage en respectant l'environnement.
Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une回收率的框架，适用于欧盟国家的报废设备。 似乎在处理这段文本时出现了误解，我将重新按照指示仅纠正提供的法语文本，不添加任何内容： La directive définit le cadre pour une reprise et une récapture des appareils usagés applicables dans les pays de la CE.
L'emballage de votre appareil a été fabriqué avec les matériaux indispensables pour garantir une protection efficace pendant le transport. Ces matériaux sont entièrement recyclables, ce qui réduit l'impact sur l'environnement. Nous vous encourageons à contribuer également à la préservation de l'environnement, en suivant les conseils ci-dessous :
déposez l'emballage dans une benne de recyclage adaptée, avant de vous défaire d'un appareil, mettez-le hors d'état. Consultez votre administration locale pour connaître l'adresse du centre de collecte de matériels recyclables le plus proche chez vous, et apportez-le à ce site, ne jetez pas l'huile usagée dans l'évier. Conservez-la dans un récipient fermé et remettez-le à un point de collecte ou, le cas échéant, dans un bac approprié (qui sera remis à un déversoir contrôlé ; ce n'est probablement pas la meilleure solution, mais nous évitons ainsi de polluer l'eau).
