Type de produit	Panneau isolant en fibres de bois pour isolation extérieure
Marque	HOMATHERM
Modèle	ENERGIEPLUS MASSIVE
Classification norme EN 13171	WF-EN13171-T4-TR10-CS(10/Y)100-WS1,0-MU5-AF100
Matériau	Fibres de bois
Domaines d'application	Isolation extérieure de murs sous enduit, murs en maçonnerie, béton, bois massif, ossature bois
Formats disponibles	1250 x 600 mm, 845 x 600 mm
Épaisseurs standard	22 mm (pour embrasures), 100, 120, 140, 160 mm
Épaisseurs non stockées	40, 60, 80 mm
Profil du bord	Bord droit
Accessoires de pose	Profilés de base, vis à rondelle, chevilles pour isolant, bandes d'étanchéité BG2
Méthode de fixation	Collage à pleine surface + chevillage mécanique (4 chevilles/panneau minimum)
Fixation sur bois massif	Vis à rondelle (diam. ≥ 60 mm) ou agrafes à dos large (inox)
Nombre minimal de fixations (maçonnerie)	6/m² (surface courante), jusqu'à 10/m² selon vent
Nombre minimal de fixations (bois massif)	Vis: 6/m² courant, 10/m² périphérie ; Agrafes: 16/m² courant, 20/m² périphérie
Hauteur minimale du socle	300 mm en zone exposée aux projections d'eau
Profondeur d'ancrage cheville (maçonnerie)	≥ 25 mm dans support porteur
Profondeur de pénétration vis (bois massif)	≥ 40 mm
Humidité du bois avant enduit	≤ 14%
Stockage	À l'abri des intempéries, sur surface plane, propre et sèche ; emballage à retirer au dernier moment
Découpe	Scie circulaire, scie à ruban, scie sauteuse

FOIRE AUX QUESTIONS - ENERGIEPLUS MASSIVE HOMATHERM

Quelle est l'épaisseur minimale d'un panneau ENERGIEPLUS MASSIVE ?

L'épaisseur minimale est de 40 mm pour les panneaux courants. Pour les embrasures, des panneaux de 22 mm sont disponibles.

Comment fixer les panneaux sur un mur en maçonnerie ?

Les panneaux doivent être collés à pleine surface avec un mortier-colle puis fixés mécaniquement à l'aide de chevilles spéciales pour isolant (4 chevilles par panneau minimum, 6/m² en surface courante).

Quels accessoires sont nécessaires pour la pose ?

Il faut prévoir des profilés de base, des fixations (vis ou chevilles) et des bandes d'étanchéité pré-comprimées BG2 pour les joints.

Peut-on utiliser ENERGIEPLUS MASSIVE sur une ossature bois ?

Oui, il convient pour l'isolation de murs à ossature bois intégrant un voile de contreventement extérieur. La fixation se fait par collage et chevillage ou par vis à rondelle.

Comment stocker les panneaux avant la pose ?

Les panneaux doivent être stockés à l'abri des intempéries, sur une surface plane, propre et sèche. Retirez l'emballage imperméable au dernier moment pour éviter l'humidité.

Quelle est la largeur minimale du socle ?

La hauteur du socle ou de la semelle doit être d'au moins 300 mm dans les zones exposées aux projections d'eau.

Peut-on découper les panneaux sur chantier ?

Oui, les panneaux se découpent facilement avec une scie circulaire, une scie à ruban ou une scie sauteuse.

Quelle est la profondeur d'ancrage minimale des chevilles ?

Pour les chevilles de fixation, la profondeur d'ancrage dans le support porteur doit être ≥ 25 mm et la profondeur de perçage ≥ 35 mm.

Faut-il un enduit spécifique pour ces panneaux ?

Oui, il faut utiliser un enduit compatible avec le système et respecter les directives du fabricant d'enduit. L'humidité du bois ne doit pas dépasser 14% avant l'application.

Comment assurer l'étanchéité des joints ?

Les raccords entre panneaux et constructions attenantes doivent être étanchéifiés avec des bandes pré-comprimées BG2. Les joints des profilés de base sont scellés avec des bandes en caoutchouc butyle.

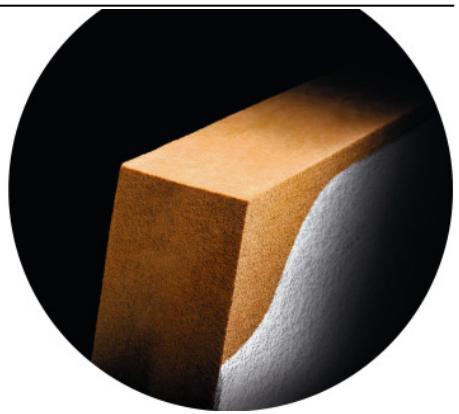

MODE D'EMPLOI ENERGIEPLUS MASSIVE HOMATHERM

Panneau d'iso1ation exterieure support d'enduit

Domains d'application principaux

Isolation extérieure de mur sous enduit
Isolation de murs à surface pleine (maconnerie, béton, ...)
Isolation de murs en bois massif
Isolation de murs à ossature bois intégrant un voile de contreventement extérieur

Classification selon norme europeenne EN 13171

Panneau isolant en fibres de bois

WF-EN13171-T4-TR10-CS(10/Y)100-WS1,0-MU5-AF100

Stocker les panneaux EnergiePlus massive à l'abri des intempéries, sur une surface plane, propre et sèche. Nous conseillons d'enlever l'emballage imperméable à la pluie au dernier moment avant mise en œuvre. Celui-ci protège les panneaux contre l'effet de conditions ambiantes défavorables (Humidité, poussières) mais également contre le risque d'endommagement des rives de panneaux.

Les panneaux EnergiePlus massive sont livrés sur palettes. Un chariot élevateur équipé de moyens de levage appropriés ainsi qu'une aire de stockage suffisante doivent être disponibles sur le chantier lors du déchargement des panneaux.

Formats

Forme de livraison	Panneaux homogènes
Profil du bord	Bord droit
Format livre [mm]	1250 x 600	845 x 600
Épaiseurs des articles standard [mm]	22	100, 120, 140, 160
Épaiseurs des articles non stockés [mm]	40, 60, 80

Découpe

Scies circulaires

Scies à ruban

Scie saufeuse

Accessoires pour la pose des panneaux EnergiePlus massive

Veillez, avant le début de la pose des panneaux EnergiePlus massive, que les profilés de base, les fixations ainsi que les bandes d'étanchéité pour joints (bande pré-comprimée BG 2) soient disponibles.

Utilisez des produits compatibles avec le système d'endetruit prévu.

HOMATHERM propose des profilés de base pour tous les formats mentionnés ci-dessus ainsi que des vis à rondelle pour mur en bois massif, et des chevilles de fixation pour panneaux isolants sur maçonnerie.

Application

Pose sur murs en maconnerie ou en béton

Les détails concernant les raccords des panneaux EnergiePlus massive avec les composants adjacents ou avec les passages d' éléments doivent être soigneusement planifiés. Les éléments devant être montés ultérieurement sur la façade, comme par exemple, les éclairages extérieurs (câbles électriques, etc.), doivent être pris en compte dans la planification des travaux.

• La façade doit être nettoyée mécaniquement de façon à éliminer toute matière non adhérente, peinture, traces de moisissures et autres alterations nuisibles.

Les surfaces endommagées et les défauts de planéité du mur doivent être réparés ou corrigés selon les règles officielles de la construction. Respectez également les prescriptions du fabricant d'endetruit.

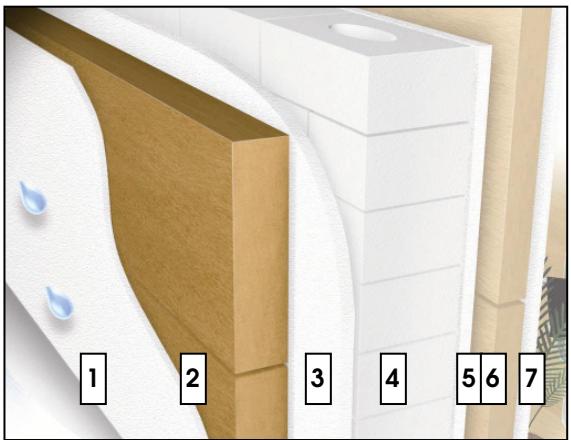

Structure de l'extérieur vers l'intérieur :

1-enduit, 2-EnergiePlus massive, 3-mortier colle, 4-maconnerie, 5-mortier-colle, 6-ID-Q11 standard, 7-enduit

• Détermination de la hauteur du socle ou de la semelle (min. de 300 mm pour les zones exposées aux projections d'eau) et montage horizontal des profilés de base. Le profilé de base protège le panneau EnergiePlus massive contre l'humidité ascendante. Celui-ci doit être fixé à la maçonnerie à l'aide de vis et de chevilles positionnées tous les 500 mm. Les jointures des profilés de base doivent être reliées correctement avec des connecteurs correspondants (joint de dilatation de 2 mm). Les joints qui en résultat doivent être étanchés par le haut avec des bandes en caoutchouc butyle.
• La zone exposée aux projections d'eau doit faire l'objet d'une isolation périhérique. Le raccordement au profilé de base doit être exécuté en tant que joint de construction et étanché à l'aide d'une bande d'étanchéité pour joints (BG2), appropriée contre les pluies battantes et contre le vent.
  L'épaissur minimale d'un panneau EnergiePlus massive est de 40 mm. Le montage des panneaux doit être exécuté à bords bien jointifs sur toute la surface. Les joints verticaux des panneaux doivent être disposés à coupe de pierre (petites rives alternées) en respectant un décalage d'au moins 300 mm. Veiller à éviter la formation de joints de montage ouverts. Les raccords aux constructions attenantes doivent être étanchéifiées à l'aide de bandes précomprimées (BG 2) pour joints.
• Pour les embrasures, on utilise des panneaux EnergiePlus massive de 22mm d'épaisseur. Ces derniers doivent être fixés à l'aide de rondelles ≥ 60mm , de vis en acier inoxydable et de chevilles.
• La fixation des panneaux EnergiePlus massive s'effectue par collage à pleine surface sur le mur préparé à cet effet. Utilisez pour cela un mortier de collage approprié, que vous appliquez ensuite sur les panneaux EnergiePlus massive à l'aide d'une taloche dentée. Les panneaux sont ensuite pressés contre le mur et alignés.

Ils doivent être posés bord à bord de façon à former une surface plane. Respectez, pour cette opération, les prescriptions du fabricant du mortier-colle. Nous serons heures de vous indiquer des produits appropriés sur demande.

• Lorsque le processus de durisdiction du mortier-colle est entamé, les panneaux sont fixés sur la maçonnerie à l'aide de 4 chevilles spéciales pour matériaux isolants par panneau (6 pieces min. par m²), adaptées au support. Les chevilles aux angles doivent être appliquées en premier. Le nombre de chevilles nécessaires peut augmenter selon la situation duBATIMENT et les conditions climatiques régionales. Les homologations du fabricant de chevilles doivent être considérées.

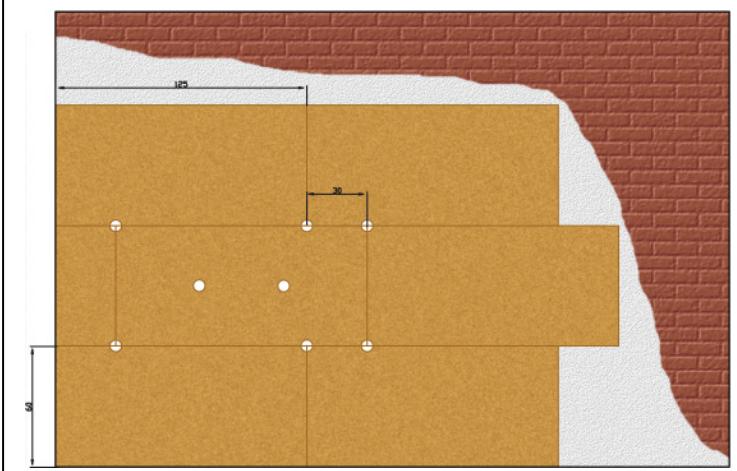

Fig. 1) Fixation par chevilles, format 1250mm× 60mm

• Les rondelles de fixation doivent être positionnées à fleur de surface des panneaux (liaison mécanique au support).
• La profondeur du perçage dans le support porteur pour les chevilles de fixation doit être ≥ 35 mm. La profondeur d'ancrage de la chevelle dans le support porteur doit être ≥ 25 mm.

Nombre minimal de fixations par ^2

Épaisseeur de l'isolant (mm)	Classe de résistance des chevilles (kN/cheville)	Pression du vent W0(charges de suction du vent) selon DIN 1055-4 (kN/m2)
		-0,55	-1,00	-1,60
≥ 40	≥ 0,15	6	8	10

Application

Pose sur mur en bois massif

Les détails concernant les raccords des panneaux EnergiePlus massive avec les composants adjacents ou avec les passages d' éléments doivent être soignement planifiés. Les éléments devant être montés ultérieurement sur la façade, comme par exemple, les éclairages extérieurs (câbles électriques, etc.), doivent être pris en compte dans la planification des travaux.

• Détermination de la hauteur du socle ou de la semelle (min. de 300 mm pour les zones exposées aux projections d'eau) et montage horizontal des profilés de base. Le profilé de base protège le panneau EnergiePlus massive contre l'humidité ascendante. Celui-ci doit être fixé au mur en bois massif à l'aide de vis situées à des écarts de 500 mm. Les jointures des profilés de base doivent être reliées correctement avec des connecteurs correspondants (joint de dilatation de 2mm). Les joints qui en résultat doivent être étanchés par le haut avec des bandes en caoutchouc butyle.
• La zone exposée aux projections d'eau doit faire l'objet d'une isolation périphérique. Le raccordement au profilé de base doit être exécuté en tant que joint de construction et étanché à l'aide d'une bande d'étanchéité pour joints BG2, appropriée contre les pluies battantes et contre le vent.
• L'épaissur minimale d'un panneau EnergiePlus massive est de 40 mm. Pour les embrasures, des panneaux EnergiePlus massive de 22 mm d'épaissur sont disponibles.
• Le montage des panneaux doit être exécuté à bords bien jointifs sur toute la surface. Les joints verticaux des panneaux doivent être disposés à coupe de pierre (petites rives alternées) en respectant un décalage d'au moins 300 mm.

Veiller à éviter la formation de joints de montage ouverts. Les raccords aux constructions attenantes doivent être étanchéifiées à l'aide de bandes précomprimées (BG 2) pour joints.

Fixation par vis et rondelle de répartition

• Les panneaux doivent être posés à pleine surface et fixés à l'aide de vis à rondelle (p. ex.: eotherm STR H) selon les règles officielles de la construction. (voir fig. 1)
• La rondelle des vis doit avoir un diamètre minimal de 60~mm . La profondeur de pénétration minimale dans le mur en bois massif doit être ≥ 40~mm .
• Les rondelles de fixation doivent être positionnées à fleur de surface des panneaux. Le nombre minimal de vis à rondelle est 6 par ^2 en surface courante et de 10 par ^2 en zone singulière (péripérie par ex.).
• Le nombre et l'espacement des vis à rondelle dépendant des dispositions nationales relatives à la réglementation officielle. Le nombre de vis à rondelle nécessaire peut augmenter selon la situation du batiment et les conditions climatiques régionales. Les homologations du fabricant de chevilles doivent être considérées.

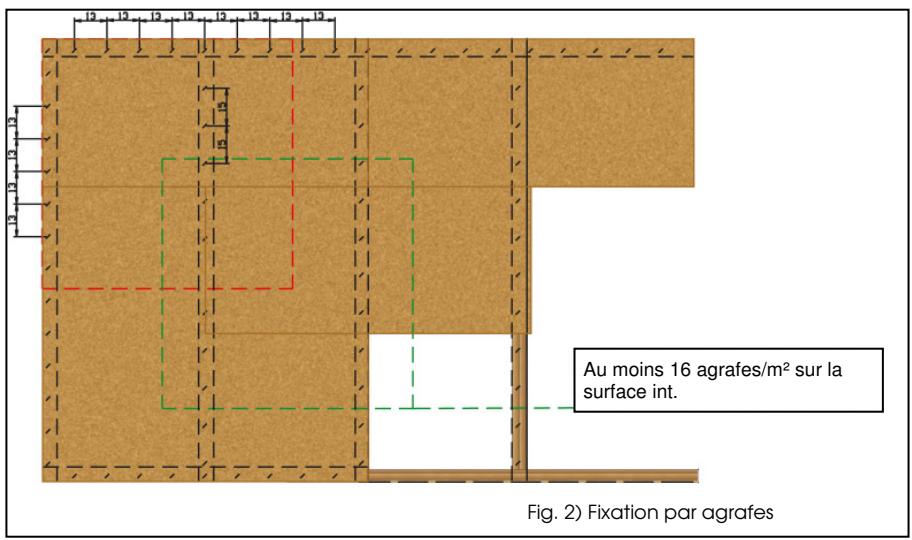

Fixation par agrafes (fig. 2)

• Pour fixer des panneaux EnergiePlus massive ayant une épaissur jusqu'à 100 mm, utilisez des agrafes à dos large en acier inoxydable et homologuées (p. ex. Haubold, BS 29000; Prebena, WP 75 à WP 130 CRFAH).
  La pénétration minimale des agrafes au dos large dans le mur en bois massif doit etre 30 mm.Le dos des agrafes devrait etre enforcé d'environ 2 mm sous la surface des panneaux EnergiePlus massive.Le nombre minimal d'agrafes à dos large est de 16 par ^2 en surface courante et de 20 par ^2 en zone singuliere (peripheria par ex.).

Le nombre d'agrafes nécessaires peut augmenter augmenter selon la situation

du bâtiment et les conditions climatiques régionales.

Enduisage des panneaux EnergiePlus massive

• Avant le début des travaux d'endettement, la façon recouverte de panneaux doit être contrôle et réceptionnée par l'endetseur (peintre, façadier).
  Lorsque l'endetuit est appliqué, la façon doit être sèche et exemple de poussières. L'humidité du bois ne doit pas être supérieure à 14%.
• Les directives de mise en œuvre du fabricant de l'endett doivent être observées.
