Type de produit	Déshumidificateur
Marque	WHIRLPOOL
Modèle	AWZ3790
Largeur	600 mm
Hauteur	855 mm
Profondeur	560 mm
Poids	Environ 20 kg
Tension d'alimentation	230 V ~ 50 Hz
Puissance absorbée	320 W
Capacité de déshumidification	20 L/jour (à 30°C, 80% HR)
Réservoir d'eau	4 L
Niveau sonore	48 dB(A)
Type de réfrigérant	R134a
Fonctions principales	Déshumidification continue, arrêt automatique, hygrostat réglable, minuterie
Entretien et nettoyage	Nettoyer le filtre après chaque cycle, nettoyer l'extérieur avec un chiffon humide
Sécurité	Mise à la terre obligatoire, sécurité enfants, protection contre la surchauffe
Pièces détachées et réparabilité	Filtre, réservoir, tuyau d'évacuation disponibles auprès du SAV
Informations générales	Conforme aux directives CE, recyclable, ne pas jeter aux ordures ménagères

FOIRE AUX QUESTIONS - AWZ3790 WHIRLPOOL

Comment nettoyer le filtre du déshumidificateur ?

Après chaque cycle, ouvrez la porte, retirez le filtre vers le haut, nettoyez-le avec une brosse douce ou du bout des doigts, puis remettez-le en place.

Que faire si l'appareil ne démarre pas ?

Vérifiez que la fiche est bien branchée, que le fusible est en bon état, que la porte est fermée, et que le programme est sélectionné. Appuyez sur la touche Marche après une coupure de courant.

Pourquoi le séchage est-il trop long ?

Vérifiez que le bon programme est sélectionné, que le linge n'est pas trop humide (essorage < 800 tr/min), et que le filtre est propre.

Comment installer le tuyau d'évacuation d'air ?

Fixez l'adaptateur au tuyau, puis poussez-le sur le raccordement situé à l'arrière de l'appareil. Amenez le tuyau à l'extérieur sans le plier (diamètre 10 cm, longueur max 3 m avec deux coudes).

Puis-je utiliser l'appareil sans tuyau d'évacuation ?

Oui, mais seulement dans une grande pièce bien ventilée, en laissant un espace de 10 cm minimum entre l'appareil et le mur.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil, retirez les vis de charnière, déplacez le verrou de l'autre côté, fixez la porte et remettez le doigt de sécurité.

Que signifie le voyant du filtre allumé ?

Le filtre est peut-être sale ou le tuyau d'évacuation obstrué. Nettoyez le filtre et vérifiez le tuyau.

Quels sont les conseils pour économiser l'énergie ?

Séchez toujours une pleine charge, utilisez la vitesse d'essorage maximale de votre machine à laver, nettoyez le filtre après chaque cycle et installez l'appareil dans une pièce entre 15°C et 20°C.

Comment mettre au rebut l'appareil en fin de vie ?

Ne le jetez pas aux ordures ménagères. Remettez-le à un centre de collecte pour le recyclage des équipements électriques et électroniques. Coupez le câble d'alimentation au préalable.

Que faire en cas de panne persistante ?

Contactez le Service Après-vente en indiquant la nature de la panne, le modèle, le code d'identification (numéro après 'Service' sur la plaque signalétique), votre adresse et téléphone.

MODE D'EMPLOI AWZ3790 WHIRLPOOL

1. Déballage et vérification

• Après déballage, vérifie que le séche-linge est en bon état. En cas de doute, ne l'utilise pas et contactez le Service Après-vente ou votre revendeur.
• Gardez les matériaux d'emballage (sacs en plastique, éléments en polystyrène, etc.) hors de portée des enfants, car ils sont potentiellement dangereux.

Si l'appareil a été exposé au froid avant sa livraison, laissez-le quelques heures à température ambiante avant de le mettre en marche.

2. Raccordement électrique

• L'installation électrique doit être réalisée par un technicien qualifié conformément aux caractéristiques de l'appareil et aux normes de sécurité en vigueur.
• L'installation électrique doit être conforme aux normes de la Société locale de distribution d'électricité.
• Les caractéristiques électriques (tension, puissance et fusible) sont indiquées sur la plaque signalétique située à l'arrière du sèche-linge.
• Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect de ces instructions. Le sèche-linge doit être mis à la terre, conformément à la loi.
• N'utilisez ni rallonge ni adaptateur multiple.
• N'utilisez pas de dispositifs portatifs de branchement. Veillez à débrancher le sèche-linge avant toute intervention sur l'appareil.
• Ne faites pas fonctionner le sèche-linge s'il a été endommagé pendant le transport. Contactez l'un de nos techniciens du Service Après-Vente.
• Le cordon d'alimentation ne doit être remplacé que par un technicien du Service ÀPRES-Vente.
• L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur omnipolaire doivent être possibles à tout moment après l'installation.

3. Installation

• N'installez pas votre sèche-linge à un endroit exposé à des conditions climatiques extremes, telles que : ventilation insuffisante, température inférieure à 5°C ou supérieure à 35°C.
• Evitez d'installer l'appareil derrière une porte verrouillée, une porte coulissante ou une porte dont la charnière est située du côté opposé à celle de la porte du sèche-linge.
• Veillez à ne pas installer le sèche-linge sur un tapis de sol écais. Veillez à ne pas coincer le câble électrique entre le sèche-linge et le mur.
• L'air de refoulement ne doit pas être acheminé à travers un conduit d'évacuation utilisé pour des appareils de chauffage fonctionnant au gaz, à l'huile ou au combustible solide. Veillez à ce que les ouvertures d'admission de l'air ne soient pas obstruées.

Stabilité:

Lors de l'installation, effectuez toujours la mise à niveau du sèche-linge en réglant les deux pieds et en contrôlant à l'aide d'un niveau à bulle.

Comment encastrer le sèche-linge

Pour des raisons de sécurité, ne retirez pas le plan de travail. - Branchez votre sèche-linge sur un système de ventilation externe pour éviter que la vapeur d'eau n'endommage vos meubles au cours des années.

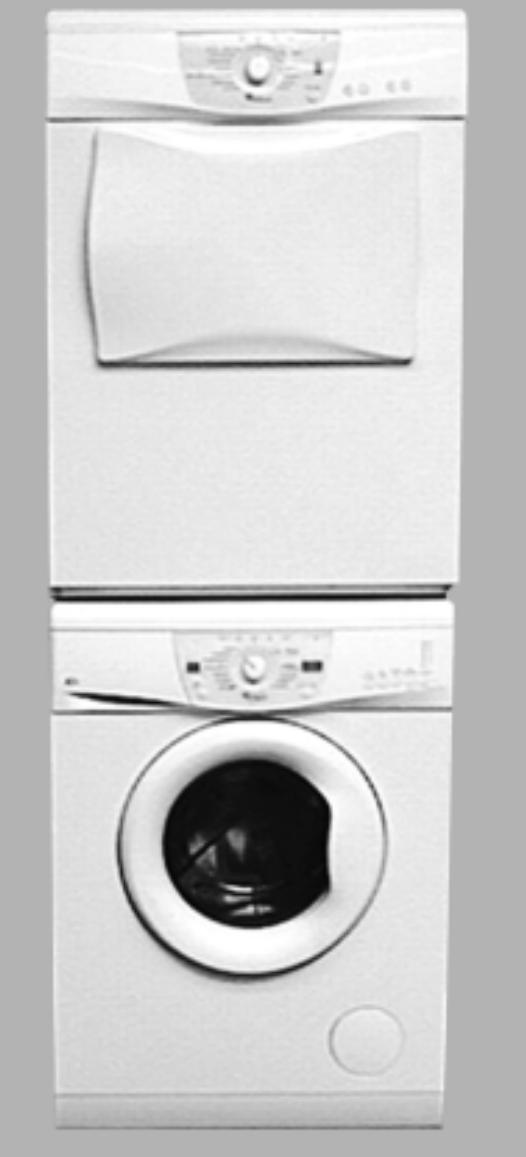

Kit de superposition

Votre sèche-linge peut être superposé à votre lave-linge à chargement frontal. Veuillez contacter votre revendeur ou le Service Après-vente.

Encombrement minimum :

LARGEUR: 600 mm

Hauteur : 855 mm

Profondeur:560mm

1. Emballage

Les matériaux d'emballage sont recyclables à 100% et portent le symbole de recyclage.

3. Mise au rebut de l'emballage et des anciens appareils.

• Séchez toujours une pleine charge : en fonction du type de textiles et du programme/temps de séchage. Utilisez toujours la vitesse d'essorage maximale autorisée de votre lave-linge, car un essorage mécanique consomme moins d'énergie.
• Ne séchez pas le linge plus qu'il n'est nécessaire.
• Nettoyez le filtre après chaque cycle de séchage.
• Installez votre sèche-linge dans une pièce à température modérée, entre 15°C et 20°C. Si la température ambiante est supérieure, aérez la pièce.
• Sélectionnez toujours un programme/temps de séchage qui convient à la charge afin d'obtenir les résultats de séchage requis.
• Sélectionnez l'option Délicat seulement pour les petites charges.
• Séchez le coton en mettant ensemble, par exemple : les éléments prêts à repasser et prêts à ranger. Commencez par le programme/temps de séchage prêts à repasser puis, en fin de cycle, retirez le linge à repasser et séchez le reste de la charge avec le programme prêts à ranger.

Ce sèche-linge est fabriqué à partir de matériel réutilisables. Si vous décidez de vous séparer de votre appareil, vous devez le faire en conformité avec la législation en vigueur pour la mise au rebut des déchets.

• Avant la mise au rebut, coupe le câble d'alimentation afin de rendre le sèche-linge inutilisable.

4. Sécurité enfants :

Il faut interdire aux enfants de jouer avec le sèche-linge. L'appareil n'est pas conçu pour être utilisé par de jeunes enfants ou des personnes handicapées, laissées sans surveillance.

5. Recommandations générales :

• Le sèche-linge à tambour est conçu uniquement pour sécher des matières textiles mouillées.
• Après l'utilisation, ramenez toujours le bouton de sélection du programme/temps de séchage en position "0", afin d'éviter la mise en marche accidentelle du sèche-linge.
• Avant le nettoyage ou toute intervention sur le seche-linge, mettez-le hors tension et débranchez-le. Pour nettoyer l'extérieur du seche-linge, utilisez un détergent neutre et un chiffon humide. Ne'utilisez jamais de produits abrasifs. N'utilisez pas de détergents inflammables.
• N'utilise pas le sèche-linge si des produits chimiques industriels ont été utilisés pour le nettoyage. Le linge traité ou contaminé par des sprays ou liquides détergents inflammables, comme de l'essence, de l'huile alimentaire ou des aerosols, ne peut en aucun cas être mis dans ce seche-linge.
• Les articles souillés par des substances telles que huile de cuisson, acétone, alcool, essence, kérosène, déterge étergent, avant d'être séché dans le sèche-linge.
• s est en mousse de caoutchouc. Utilisez les assouplissants et autres produits similaires en vous conformant aux instructions figurant sur l'emballage.
• Ne laissez pas les briquets dans les poches.
• N'utilisez et ne stockez jamais des matériels inflammables à proximité du sèche-linge. Avec un chiffon humide, enlevez les peluches déposées sur le joint et à l'intérieur de la porte.
• Si le filtre est encrassé, nettoyez-le avec de l'eau et une brosse douce.
• Les peluches peuvent traverser le filtre. Il est donc nécessaire de nettoyer, de temps en temps, la zone entourant le filtre (y compris en dessous du filtre) avec une Brosse, un chiffon humide ou un aspirateur.
• Si nécessaire, le câble d'alimentation doit être remplacé par un câble d'alimentation d'origine, disponible auprès de notre Service Après-Vente. Le câble d'alimentation ne peut être remplacé que par un technicien qualifié. Soyez prudent, car le panneau arrière peut être chaud.

Déclaration de conformité CE

• Ce sèche-linge a été conçu, fabriqué et distribué en conformité avec les exigences de sécurité des directives CE : 2006/95/EG relative à la basse tension, 89/336/CEE relative à la compatibilité électromagnétique.

• Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Electriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à votre déchetterie locale ou directement à votre revendeur. Utilisez le sèche-linge uniquement à des fins domestiques.

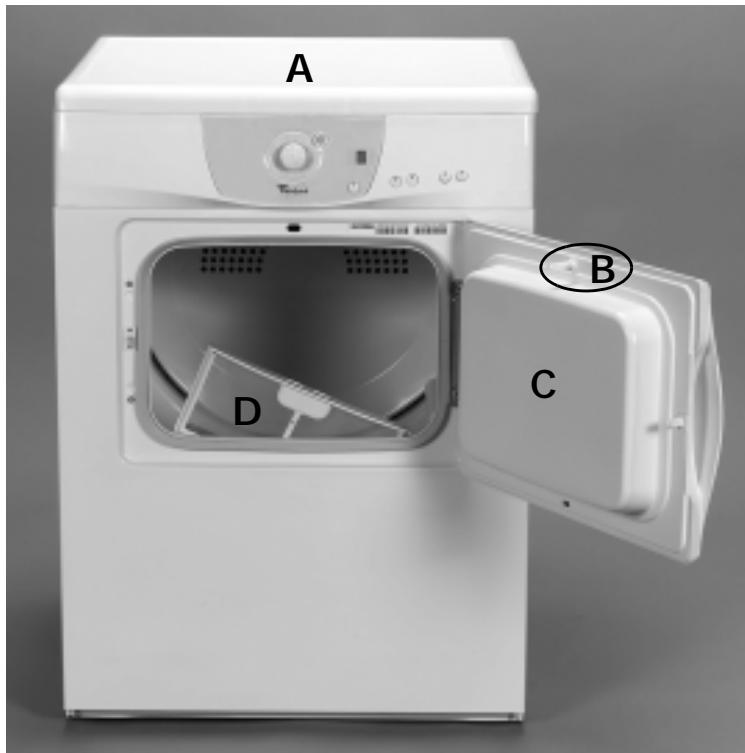

Description du sèche-linge

A. Plan de travail B. Doigt de sécurité de porte C. Porte

Pour ouvrir la porte :

Tirez sur la poignée

Pour fermer la porte :

poussez-la délicatement

jusqu'à la fermeture.

D. Filtre

Chaque CYCLE de sechage

• Nettoyez le filtre à la fin de chaque cycle de séchage.

Ouvrez la porte.

Tirez le filtre vers le haut.

Nettoyez le filtre avec une brosse douce ou du bout des doigts.

Remettez le filtre en place.

• Nettoyez régulièrement le conduit d'évacuation et le raccordement pour éviter tout obstruction suite à la présence de peluches ou de corps étrangers.

Raccordement du TUYAU d'evacuation d'air

Le tuyau et l'adaptateur ne sont généralement pas fournis; procurez-vous le kit d'accessoires auprès du Service Après-vente.

Installation du tuyau d'évacuation d'air

A. Placez une serviette ou le matériel d'emballage à droite du sèche-linge. B. Faites basculer le sèche-linge sur son côté droit (vu de l'avant) et couchez-le sur la serviette ou le matériel d'emballage. C. Poussez l'adaptateur dans le tuyau (voir l'illustration). Fixez l'adaptateur du tuyau d'évacuation d'air au raccordement situé en dessous du sèche-linge et bloquez-le au moyen des tenons prévus à cet effet.

Évacuation de l'air à l'extérieur

• Amenez le tuyau d’évacuation d’air à l’extérieur en veillant à ne pas le plier (diamètre interne : 10 cm, longueur maximale avec deux coudes : 3 m). Veillez à ce que le tuyau reste à l’horizontal ou dirige vers le haut. Si vous superposez votre sèche-linge sur un lave-linge.
• Ne raccordez jamais le tuyau à un système de ventilation équipé de tamis. car ceux-ci peuvent s'obstruer et provoquer un mauvais fonctionnement de votre sèche-linge.
• Ne raccordez jamais le tuyau d'évacuation d'air à une cheminée ou à un conduit d'aspiration mécanique de l'air.
• Ne branchez jamais le tuyau d'évacuation d'air sur le système de chauffage. Raccordez uniquement le tuyau à un système de ventilation isolé contre l'humidité.
• Veillez à assurer une ventilation appropriée pour éviter tout reflux dans la pièce des gaz produits par des appareils brûlant d'autres combustibles, y compris des fumées ouvertes.

Fonctionnement du sèche-linge sans tuyau d'évacuation d'air

• N'utilisez le sèche-linge que dans une grande pièce bien ventilée.
• Éliminez régulièrement les poussières et les peluches générées dans la pièce.

Veillez à laisser un espace de 10 cm minimum entre l'appareil et le mur.

Sèche-linge installé près d'un mur; évacuation d'air vers la gauche ou la droite

Installez votre sèche-linge au moyen du kit bidirectionnel, disponible auprès de votre revendeur.

Remarque importante

Par exemple, alternative à utiliser.

• Ne raccordez jamais le tuyau à un système de ventilation équipé de tamis, car ceux-ci peuvent s'obstruer et provoquer un mauvais fonctionnement de votre séche-linge.

Reversibilité de la porte

A. Débranchez le sèche-linge. B. Ouvrez la porte. C. Retirez le doigt de sécurité situé à l'intérieur de la porte (en haut) en le tournant de 90 degrés à l'aide d'une clé à molette.

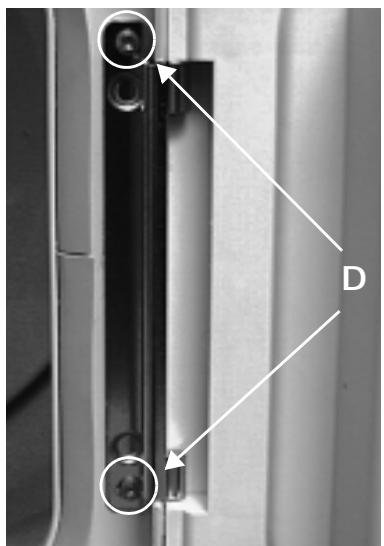

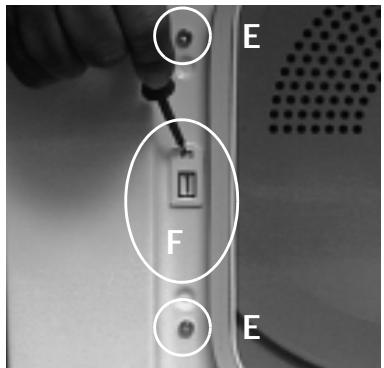

D. Dévissez les 2 vis de charnière et enlevez la porte. E. Dévissez les 2 vis situées au-dessus et au-dessous du verrou.

F. Comment retarder le verrou : à l'aide d'un tournevis, abaissez l'ergot situé dans l'ouverture supérieure et dégagez le verrou en le tirant vers vous. G. Retournez la porte : H. Fixez la porte du côté avec les 2 vis.

I. Insérez le verrou de la porte de l'autre côté et bloquez-le en position fermée. J. Fixez les 2 vis situées au-dessus et au-dessous du verrou. K. Remettez le doigt de sécurité en place à l'intérieur de la porte (en haut).

Guide de dépannage

En cas de panne et avant de contacter le Service après-vente, faites les vérifications suivantes pour déterminer l'origine du problème et y remédier, dans la mesure du possible :

Le séchage est trop long / Le linge n'est pas sec :

• Avez-vous sélectionné le bon programme de séchage ?
• Le linge à sécher n'était-il pas trop humide (vitesse d'essorage de la machine inférieure à 800 tours/minute) ? Le filtre est-il sale (voyant du filtre allumé) ?
• Les voyants "FIN" et "Antifroissage" sont-ils allumés ? - Le cycle de séchage est terminé; vous pouvez retirer le linge du tambour.

Le sèche-linge ne démarre/fonctionne pas : (après une panne de courant et/ou une coupure de courant, appuyez toujours sur la touche Marche).

• La fiche du cordon d'alimentation est-elle bien branchée?
• Le fusible est-il en bon état? La porte est-elle bien fermée? Le programme est-il sélectionné?
• Un départ différé est-il sélectionné ?
• Avez-vous appuyé sur la touche Départ / Pause ?

Voyant du filtre allumé :

• Le filtre est-il propre? Le tuyau d'évacuation est-il obstrué? L'adaptateur du tuyau d'évacuation n'est-il pas obstrué?

Service après-vente

Après avoir effectué les contrôles indiqués, si l'anomalie persiste ou réapparaît, arrêtez votre sèche-linge et appelez le Service après-vente (voir la garantie).

• la nature de la panne.
• le type et le mode du séche-linge.
• le code d'identification de l'appareil (numéro figurant après le mot Service sur la plaque signalétique adhéasive) à droite de l'ouverture de la porte.
• votre adresse complète et votre numéro de téléphone.

SERVICE 0000 000 00000
