JET CLEANER 1600 TSS - Nettoyeur haute pression SISTEMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression
Marque	SISTEMA
Modèle	JET CLEANER 1600 TSS
Tension	120 V
Fréquence	60 Hz
Courant	10,5 A
Pression maximale	1600 lb/po² (110 bars)
Pression de fonctionnement	1400 lb/po² (97 bars)
Débit maximal	1,6 gal/min (6,1 L/min)
Pression d'entrée max.	100 lb/po² (7 bars)
Puissance de nettoyage	2100 unités
Poids (estimé)	12 kg
Dimensions (L×H×P, estimé)	40 × 30 × 30 cm
Alimentation	Prise 120 V, 15 A avec mise à la terre
Fonctions principales	Système d'arrêt total (TSS), réglage de pression, buse réglable et rotative, réservoir détergent
Entretien et nettoyage	Nettoyer le filtre d'entrée régulièrement, déboucher la buse avec la tige fournie, lubrifier le joint torique
Sécurité	Disjoncteur différentiel (GFCI sur modèles US), bouton de sécurité sur pistolet, protection thermique
Pièces détachées disponibles	Lance réglable, lance rotative, rallonge, brosse fixe, bouteille détergent, raccords, tuyau haute pression
Réparabilité	Filtre et buse nettoyables par l'utilisateur ; pour autres pièces, contacter le service client
Informations générales	Utiliser uniquement de l'eau froide ; ne pas exposer au gel ; débit et pression adaptés pour nettoyage domestique

FOIRE AUX QUESTIONS - JET CLEANER 1600 TSS SISTEMA

Comment régler la pression de l'appareil ?

Tournez le levier de régulation de pression situé sur le corps de l'appareil. Vers le haut pour diminuer, vers le bas pour augmenter. La pression est indiquée sur l'échelle.

Que faire si la buse est bouchée ?

Mettez l'appareil hors tension et débranchez-le. Retirez la lance, puis utilisez la tige de nettoyage fournie (diamètre < 1 mm) pour déboucher l'ouverture. Vérifiez visuellement.

Comment ranger le nettoyeur en hiver ?

Videz l'eau du tuyau et de la pompe en actionnant la gâchette sans alimentation en eau pendant 10 secondes. Rangez dans un endroit à l'abri du gel. Ne laissez pas d'eau dans les conduits.

Puis-je utiliser de l'eau chaude ?

Non, seul l'usage d'eau froide est autorisé. La température maximale de l'eau d'alimentation est de 40°C (104°F).

Comment utiliser le détergent ?

Fixez la bouteille de détergent fournie ou la lance mousse. Utilisez uniquement des détergents biodégradables. Appliquez à basse pression, puis rincez.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique (disjoncteur, prise). Si le fusible thermique a sauté, laissez refroidir quelques minutes. Assurez-vous que l'interrupteur est sur ON et que la gâchette est enfoncée.

La pression est faible, que vérifier ?

Vérifiez le réglage de pression (tournez le levier vers le bas). Nettoyez le filtre d'entrée d'eau. Assurez-vous que la buse n'est pas obstruée ou usée. Vérifiez que l'arrivée d'eau est suffisante (pression minimale 2 bars).

Comment entretenir le filtre ?

Le filtre se trouve à l'entrée d'eau. Dévissez le raccord, retirez le filtre, nettoyez-le à l'eau claire et remontez. Inspectez périodiquement pour éviter l'encrassement.

Que faire si le moteur s'arrête soudainement ?

Le rupteur thermique s'est déclenché en cas de surchauffe ou de court-circuit. Mettez l'interrupteur sur OFF, laissez refroidir 5 à 10 minutes, puis vérifiez les connexions et la tension.

Puis-je utiliser une rallonge ?

Déconseillé, mais si nécessaire, utilisez une rallonge de calibre 14 pour 25 pieds ou 12 pour 50 pieds, à 3 fils avec mise à la terre, adaptée à l'extérieur.

MODE D'EMPLOI JET CLEANER 1600 TSS SISTEMA

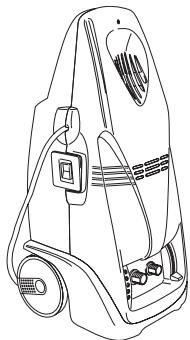

Nettoyeur à jet d'eau sous pression

Manuel d'instructions

JET CLEANER 1600TSS

WASH MASTER 1600 TSS

Règles de sécurité 2

Consignes de sécurité importantes. 2

Directives de mise à la terre et rallonges 3

Mise en marche. 4-5

Illustration et liste des pièces - Utilisation 5

Utilisation - Avertissement 6-7

Rangement - Guide de dépannage 7-8

Avant d'utiliser ce nettoyeur à jet d'eau sous pression, lisez attentivement ces instructions et assurez-vous de bien les comprendre.

NE DOIT ETRE UTILISÉE QU'AVEC DE L'EAU FROIDE

Seuls les modèles vendus aux États-Unis sont équipés d'une fiche avec disjoncteur de fuite à la terre

Sistema USA, LLC 1520 Yokel Rd - Evansville, IN 47711 - USA

General e-mail: [e-mail] - Web: www.sistemausa.com

Ligne de service à la clientèle sans frais : 1-866-463-3000

Modèle	Tension V	Fréquence Hz.	Courant A	Pression max. Ib/ρo2	Pression de fonct. Ib/ρo2	Puis. de nett.	Débit max. gal./min	Pression d'entrée max. Ib/ρo2
CLEANMASTER 1600TSS	120	60	10.5	1600	1400	2100	1.6	100
JET CLEANER 1600TSS	120	60	10.5	1600	1400	2100	1.6	100
WASH MASTER 1600TSS	120	60	10.5	1600	1400	2100	1.6	100

Règles de sécurité - définitions

Ce manuel contient de l'information importante que vous devez connaître et bien comprendre. Cette information porte sur la façon d'utiliser l'appareil DE FACTION SECURITAIRE et sur les moyens à prendre pour EVITER LES PROBLEMES D'ÉQUIPEMENT. Pour vous aider à reconnaître cette information, nous utilisons les symboles apparaissant ci-dessous. Veuillez lire le manuel et faites attention à ces sections.

DANGER

INFORMATION DE SÉCURITÉ URGENTE - RISQUE QUI CAUSERA DES BLESSURES GRAVES OU MORTELLES.

Avertissement

INFORMATION DE SÉCURITÉ IMPORTANTE - RISQUE QUI PEUT CAUSER DES BLESSURES GRAVES OU MORTELLES.

Attention

RISQUE POTENTIEL QUI PEUT CAUSER DES BLESSURES ASSEZ GRAVES OU DES DOMMAGES À L'ÉQUIPEMENT.

INFORMATION À LAQUELLE IL FAUT PRÉTER UNE ATTENTION PARTICULIÈRE.

Avertissement

Lorsque vous utilisez cet appareil, prenez toujours les précautions mentionnées ci-dessous:

1. Avant d'utiliser cet appareil, lisez attentivement toutes les instructions et assurez-vous de bien les comprendre.
2. Pour réduire les risques de blessures, une étroite surveillance est requise lorsque l'appareil est utilisé près d'un endroit où il y a des enfants.
3. Débranchez TOUJOURS l'appareil avant de le démonter ou de le réparer.
4. Suivez tous les codes de sécurité ainsi que toutes les dispositions de la Loi sur la santé et la sécurité du travail.
5. Chaque fois que vous devez utiliser l'appareil, assurez-vous que le bouton de sécurité place sur le pistolet et le bouton situé sur la fiche avec interrupteur de mise à la terre (seulement sur les modèles ainsi équipés) fonctionne correctement. N'enlevez ni ne modifiez aucune pièce du pistolet ou de l'appareil lui-même.
6. Apprenez comment arrêter l'appareil et faire diminuer la pression rapidement. Familiarisez-vous avec les commandes.
7. Soyez toujours vigilant et attentif.
8. N'utilisez pas l'appareil lorsque vous êtes fatigué ou sous l'influence de boissons alcoolisées ou de drogues.
9. Utilisez l'appareil dans des endroits où il n'y a personne autour.
10. Ne tenez pas l'appareil à bout de bras ou ne le placez pas sur un support instable. Gardez toujours les pieds au sol et soyez toujours en équilibre.
11. Suivez les directives d'entretien spécifiées dans le manuel.
12. Si vous devez remplacer la fiche ou le cordon d'alimentation, n'utilisez que des pièces de rechange identiques aux pièces d'origine.
13. AVERTISSEMENT - Risque d'injection ou de blessures - Ne dirigez jamais le jet vers des personnes.
14. Ce modèle est équipé d'un système d'arrêt instantané (TSS ou Total Stop System).

Le nettoyeur à jet d'eau sous pression est équipé d'un dispositif d'arrêt qui détecte le relâchement de la gâchette du pistonnet. Le dispositif provoque alors l'ouverture du circuit d'alimentation, ce qui arrête le fonctionnement de l'appareil. N'utilise pas le système TSS comme interrupteur principal.

1. Portez toujours des lunettes de sécurité et des vêtements de protection lorsque vous utilisez l'appareil ou si vous effectuez de l'entretien sur celui-ci.
2. Ne placez jamais la main ou les doigts sur la buse (bec giclé) pendant que vous utilisez l'appareil.
3. Ne tentez jamais de modifier les réglages effectués à l'usine, car cela pourrait endommager l'appareil, ce qui aurait alors pour effet d'annuler la garantie.
4. N'entreposez JAMAIS le nettoyeur à jet d'eau sous pression à l'extérieur ou dans un endroit soumis au gel. Cela pourrait cause des dommages importantes à la pompe.
5. Suivez toujours les recomma gent. Protégez vos yeux, votre peau et votre système respiratoire contre les effets nocifs découlant de l'utilisation de détergent.
6. Risque d'explosion: NE VAPORISEZ JAMAIS de liquides inflammables et n'utilisez jamais le nettoyeur à jet d'eau sous pression dans des endroits contenant de la poussière, des liquides ou des vapeurs combustibles.
7. N'utilisez pas le nettoyeur à jet d'eau sous pression pour nettoyer des fils ou des appareils électriques.

Directives de mise à la TERRE et rallonges

MISE À LA TERRE: Cet appareil doit être mis à la terre. Advenant un mauvais fonctionnement ou une panne de l'appareil, la mise à la terre fournit un trajet de moindre résistance au courant électrique, ce qui réduit les risques de prendre un choc. Cet appareil est équipé d'un cordon compteur avec oproucteur de terre et une fiche avec broche de mise à la terre. La fiche doit être branchée sur une prise appropriée correctement installée et mise à la terre conformément aux codes et règlements locaux.

DANGER

Un branchement inapproprié du conducteur de mise à la terre peut causer un risque

d’électrocution. Si vous doutez que la prise est correctement mise à la terre, vérifiez auprès d’un électricien qualifié ou d’un technicien d’entretien pour vous assurer que tout est conforme. Si la fiche fournie avec le produit ne convient pas à la prise existante, ne la modifiez pas, mais faites installer une prise appropriée par un électricien qualifié. N’utilisez aucun adaptateur avec ce produit.

Seuls les modèles vendus aux États-Unis sont équipés d'une fiche avec disjoncteur de fuite à la terre.

PROTECTION PAR DISJONCTEUR DE FUITE À LA TERRE: Seulement pour les nettoyeurs à jet d'eau sous pression équipés d'un disjoncteur de fuite à la terre intégré à la fiche du cordon d'alimentation. Ce dispositif fournit une protection supplémentaire contre le risque de choc électrique. Si vous nevez remplacer la fiche ou le cordon d'alimentation de l'appareil, n'utilisez que des pièces de rechange identiques équipées du disjoncteur de fuite à la terre.

RALLONGES: Nous NE CONSEILLONS PAS l'utilisation de rallonges avec cet appareil. Si vous devez utiliser une rallonge, assurez-vous d'abord de satisfaire les trois exigences suivantes:

1) Pour une rallonge de 762 cm. (25 pieds) de longueur, le calibre minimum du fil doit être de 14. 2) Pour une rallonge de 1524 cm. (50 pieds) de longueur, le calibre minimum du fil doit être de 12. 3) N'utilisez que des rallonges à 3 fils munies d'une fiche à 3 broches avec mise à la terre et d'un connecteur à 3 pôles qui convient à la fiche de l'appareil. N'utilisez que des rallonges conçues pour l'extérieur. Ces rallonges sont identifiées par la mention "Acceptable pour utilisation à l'extérieur; ranger à l'intérieur lorsque non utilisée" (Acceptable for use with outdoor appliances; store indoors while not in use). N'utilisez que des rallonges dont les caractéristiques électriques ne sont pas inférieures à celles de l'appareil. N'utilisez jamais de rallonges endommagées. Examinez la rallonge avant de l'utiliser et remplacez-la si elle est endommagée. N'utilisez pas la rallonge de manière abusive et ne tirez jamais sur le cordon pour débrancher la rallonge. Évitez de placer la rallonge après une source de chaleur ou de bords tranchants. Débranchez toujours la rallonge de la prise électrique avant de débrancher l'appareil de la rallonge.

Avertissement

Pour réduire le risque d'électrocution, gardez toutes les connexions au sec et surélevées par rapport à la fiche si vous avez les mains mouillées. N'utilisez pas la ballonge si le cordon est endommagé.

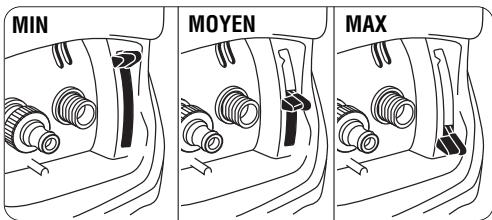

Directives d'utilisation

MIN

MOYEN

MAX

Ce modèle est équipé d'un dispositif de réglage de la pression. Consultez les directives à la page 6.

Avant de METTRE l'appareil en MARCHE, LISEZ attentivement les instructions.

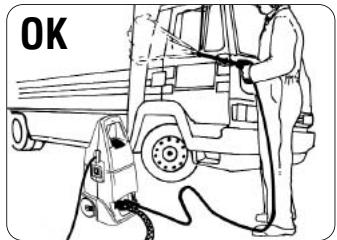

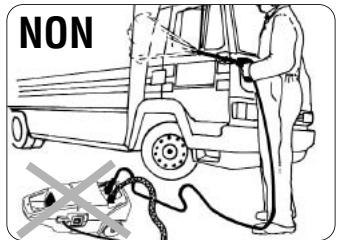

Le jet d'eau peut être dangereux s'il est mal utilisé. Ne dirigez jamais le jet d'eau vers vous ou en direction d'autres personnes. N'utilisez pas le jet d'eau pour nettoyer des vêtements ou des chaussures. Ne dirigez jamais le jet d'eau vers des animaux ou des appareils électriques.

Ne permettez jamais à des enfants ou à des personnes non familières avec les consignes de sécurité d'utiliser cet appareil.

Avant de mettre l'appareil en marche, assurez-vous que la lance d'arrosage est solidement fixée : le jet d'eau à haute pression pourrait la transformer soudainement en un fouet dangereux.

1. Montage du manche. Seulement pour le modèle Jet Cleaner 1600 TSS.

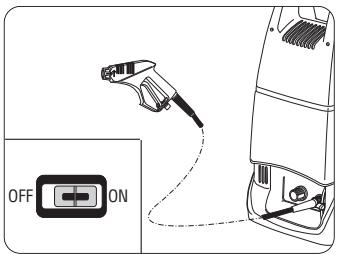

1. Tounez l'interrupteur de partir à la position 'OFF'. Racordez le tuyau à haute pression à la SORTTE du tuyau d'alimentation.

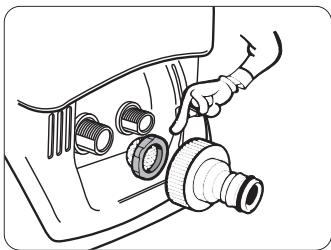

1. Fixez le mamelon-adaptateur au raccord d'arrivée d'eau de l'appareil. Assurez-vous que le filtre fourni est installé.

Le sable, le calcaire et les sédiments endommagent les soupapes de pompe. L'utilisation d'eau souillée a pour effet d'annuler la garantie!

1. DIRECTIVES SUR LE RACCORDEMENT DU TUYAU D'ARROSAGE.

1) Fixez le raccord à branchement rapide au tuyau d'arrosage. 2) Tirez le cote " A " du raccord à branchement rapide vers le tuyau d'arrosage et poussez celui-ci sur le mamelon-adaptateur. 3) Poussez le cote " A " du raccord à branchement rapide vers le mamelon-adaptateur et reliez le raccord.

1. Ouvrez complètement le robinet. La température maximum de l'eau d'alimentation ne doit pas excéder 104°F (40^). Pour obtenir un rendement maximum de l'appareil, la pression maximum de l'eau d'alimentation ne doit pas excéder 100lb / po² (7 bars), tandis que la pression minimum ne doit pas être inférieure à 30 lb / po² (2 bars).

1. Branchez l'appareil sur une prise 120 volts, 15 ampères. Seuls les modèles vendus aux États-Unis sont équipés d'une fiche avec disjoncteur de fuite à la terre.

Nettoyeurs à jet d'eau sous pression. Équipés d'une fiche avec disjoncteur de fuite à la terre (seulement): enfoncer le bouton "reset" sur la fiche avec disjoncteur de fuite à la terre.

1. Tirer sur la détente du pistolet pour relâcher l'air emprisonné et la pression résiduelle du tuyau.

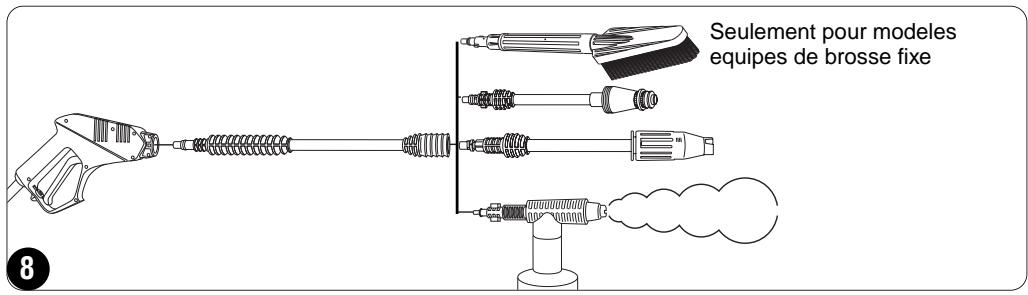

8. Fixez la rallonge de la lance d'arrosage au bec pulvérisateur.

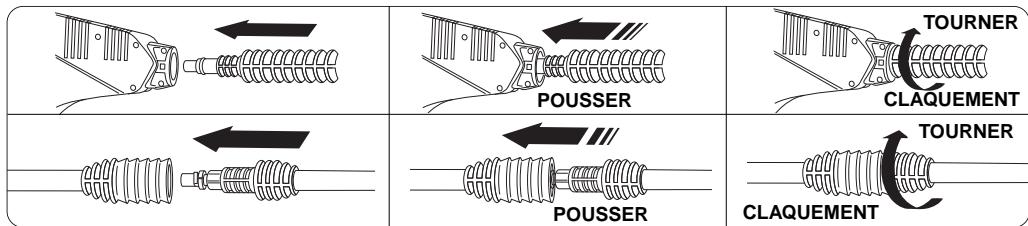

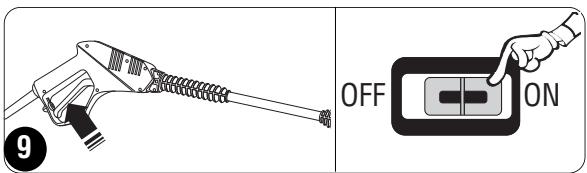

UTILISEZ TOUJOURS LA RALLONGE DE LA LANCE D'ARROSAGE. 9. Tout en pressant sur la gâchette du pistolet, réglez l'interrupteur de mise en marche à la position "ON" : de l'eau sous pression sortira du pistolet.

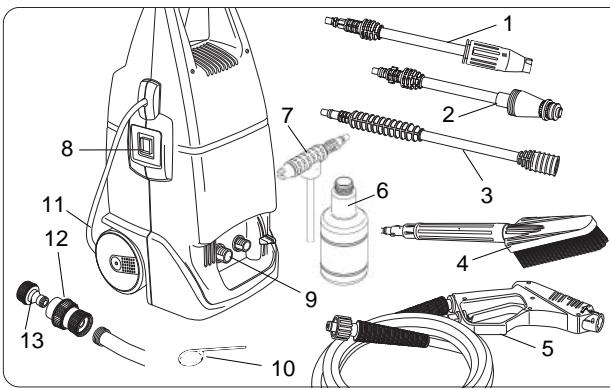

Illustration et LIST des PIECES

1. 1410051 Lance d'arrosage réglable
2. 1410056 Lance à jet rotatif
3. 1410050 Rallonge
4. 8100001 Brosse fixe, seulement pour modèles équipements de brosse fixe
5. Pistolet et tuyau
6. 2210004 Bouteille de détergent
7. 1410009 Lance productrice de mousse
8. 2410073 Interrupteur MARCHE/ARRET
9. Arrivée eau
10. 3350006 Tige de nettoyage du bac gicleur
11. 2440025 Cordon d'alimentation avec NEMA fiche 11. 2440018 Cordon d'alimentation avec GFCI fiche
12. 2210019 Raccord de tuyau d'arrosage
13. 2210010 Raccord intermédiaire

Utilisation

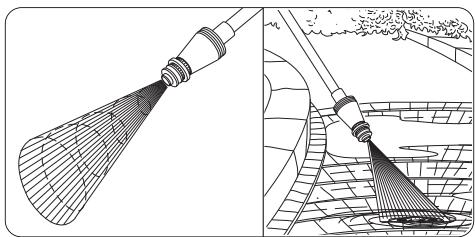

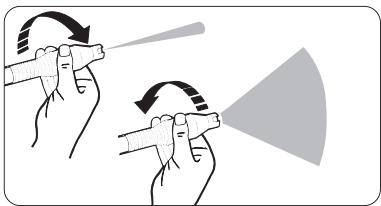

• Pour augmenter l'effet de lavage, agrandissez la forme du jet d'eau en tournant le bec pulvérisateur vers la gauche.
• Pour réduire la forme du jet d'eau, tournez le bec pulvérisateur vers la droite.
• La lance d'arrosage à jet rotatif n'est pas réglable.

Pour fonctionner correctement, le nettoyeur à jet d'eau sous pression ne doit être utilisé qu'en position verticale.

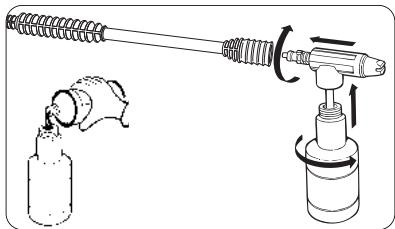

Utilisation de l'accessoire de pulvérisation du produit détergent. N'utiliser que des produits détergents biodégradables.

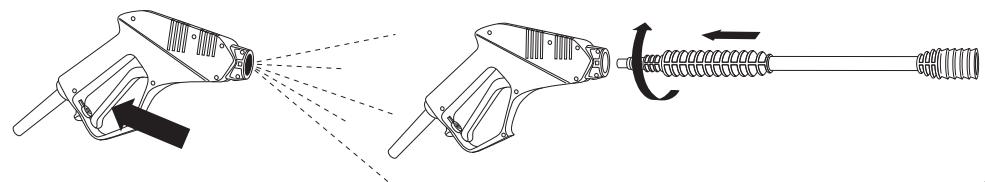

Le bouton de sécurité situé sur le pistolet empêche la mise en marche accidentelle de l'appareil.

La pression d'eau de sortie est régulable et elle est commandée par le levier de régulation de pression. Tournez le levier vers le haut pour diminuer la pression ou vers le bas pour l'augmenter.

La pression de sortie est indiquée sur l'échelle.

BEC pulvérisateur à JET rotatif.

Utilisez le bec pulvérisateur à jet rotatif ou réglez le bec pulvérisateur à jet pour augmenter l'effet de lavage (la lance d'arrosage à jet rotatif n'est pas réglable).

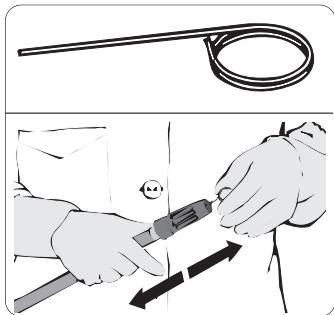

NETTOYAGE DU BEC PULVÉRISATEUR. Si le jet d'eau est irrégulier durant le lavage ou si le rupteur thermique a arrêté le fonctionnement de l'appareil, cela signifie que le bec pulvériseur est probablement bouché. Procédez alors comme suit:

1) Tournez l'interrupteur de mise en marche à la position " OFF ". 2) Enlevez la fiche de la prise électrique. A VERTISSEMENT Un jet d'eau à haute pression peut causer des blessures sérieuses. Gardez donc le bec pulvériseur loin de votre figure ou des personnes, animaux ou plantes se trouvant à proximité. Nous vous conseillons de porter des vêtements et des lunettes de protection lorsque vous utilisez l'appareil. 3) Enlevez la lance d'arrosage du pistolet. 4) Nettoyez l'ouverture à l'aide de l'instrument approprié (diamètre < 1 mm = 0,04 inch.). Le déboucheur est inclus. 5) Vérifiez visuellement l'ouverture du bec pulvériseur pour voir si elle est complètement débouchée.

Avertissement

Ne pointez pas le pistolet vers vous ou vers d'autres personnes. Tout en pressant la gachette, poussez le bouton de mise en marche de l'appareil.

Nettoyez le filtre

Pour éviter que l'appareil ne soit endommagé ou obstrué par des débris, inspectez périodiquement le filtre d'aspiration.

Le sable, le calcaire et le tartre endommagent les soupapes de pompe. L'utilisation d'eau souillée a pour effet d'annuler la garantie!

Utilisez de la graisse

ou de l'huile tout-usage pour lubrifier le joint torique sur le manche.

L'ensemble moteur-pompe est un système scellé. Aucune lubrification n'est requise.

Rangement

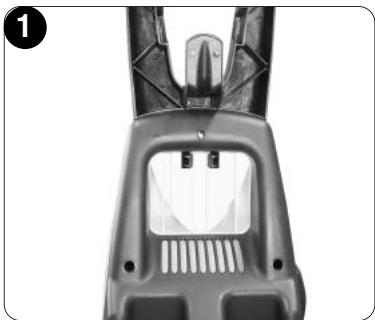

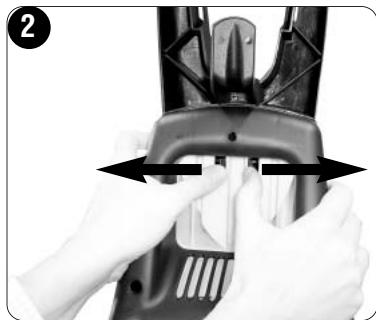

Désaccoupler de la poignée. Seulement pour le modèle Jet Cleaner 1600 TSS.

Rangement

Ce nettoyeur à jet d'eau sous pression doit être rangé dans un endroit protégé contre le gel. N'entreposez pas l'appareil à l'extérieur ou dans un endroit où les températures baissent au-dessous de 0°C (32 °F), car cela pourrait causer des dommages importants à l'appareil. Drainez le plus d'eau possible en procédant comme suit:

1. Arrêtez le nettoyeur à jet d'eau sous pression, enlevez le tuyau d'arrosage et pressez la gachette du pistolet pour faire diminuer la pression dans le tuyau d'arrivée d'eau.
2. Remettez l'appareil en marche, pressez la gachette et faites fonctionner l'appareil jusqu'à ce qu'il n'y ait plus d'eau qui sorte du bac pulvérisateur (maximum de 10 secondes).
3. Arrêtez l'appareil. Enlevez le tuyau à haute pression de l'appareil. Pour éviter qu'il ne tombe accidentellement, laissez le tuyau fixé au manche. Pressez la gachette pour drainer l'eau du manche et du tuyau et rangez l'ensemble dans un endroit protégé contre le gel.

ANOMALIE	CAUSE	CORRECTIF
La pression de la pompe varie dans la dérivation (by-pass) même lorsque le pistolet fonctionne.	Le bec pulvérisateur est bloqué.	Nettoyez ou remplacez le bec pulvérisateur.
La pompe électrique ne se met pas en marche.	Il n'y a pas de courant.	Vérifiez le disjoncteur.
	Le rupteur thermique se déclenché.	Fermez l'appareil et laisserez refroidir le moteur en laissant la lance d'arrosage ouverte. Si le problème persiste,appelez le service à la clientèle.
	Nettoyeurs à jet d'eau pression équipés d'un disjoncteur de fuite à terre (seulement): le disjoncteur de fuite à la terre s'est déclenché	Enforcez le bouton RESET
La pompe électrique fonctionne, mais il n'y a pas de pression d'eau.	Le filtre d'entrée est encrassé.	Nettoyez le filtre.
	La pompe aspire de l'air.	Vérifiez les connecteurs du rcord d'entrée. Assurez-vous que la pression de l'eau de distribution est suffisante.
	Le bec pulvérisateur a un trop grand diamètre ou un orifice usé.	Remplacez le bec pulvérisateur.
La pompe est très bruyante.	Problème de prise d'air.	Vérifiez les prises d'air.
Le moteur s'accrite soudaINement.	Le rupteur thermique s'est déclenché en raison d'un court-circuit ou d'une surchauffe.	Assurez-vous qu'il n'y aucun court-circuit et que l'alimentation électrique (tension, fréquence, courant) est correcte. Réglez l'interrupteur à OFF et laisserez refroidir l'appareil pendant quelques minutes.
La pression et faible.	Le régulateur est réglé à une valeur trop faible.	Augmentez la pression en réglant le régulateur à une valeur plus élevé.
