ECO BUBBLE WD1702RJV1 - Lave-linge séchant SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge séchant
Capacité de lavage	7 kg
Capacité de séchage	5 kg
Vitesse d'essorage	1200 tr/min
Classe énergétique	A
Consommation d'eau	49 L par cycle
Dimensions approximatives	600 x 850 x 600 mm
Poids	70 kg
Alimentation électrique	220-240 V
Puissance	2100 W
Fonctions principales	Éco Bubble, programmes de lavage variés, séchage à la chaleur douce

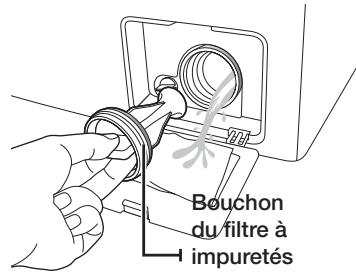

Entretien et nettoyage	Nettoyage régulier du filtre, vidange du réservoir d'eau
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité de réparation
Sécurité	Système de verrouillage de porte, protection contre les fuites d'eau
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - ECO BUBBLE WD1702RJV1 SAMSUNG

Comment démarrer un cycle de lavage sur la SAMSUNG ECO BUBBLE WD1702RJV1 ?

Pour démarrer un cycle de lavage, sélectionnez le programme souhaité à l'aide du bouton de sélection, chargez vos vêtements dans le tambour, ajoutez la lessive dans le compartiment approprié, puis appuyez sur le bouton 'Démarrer/Pause'.

Pourquoi ma machine ne s'allume-t-elle pas ?

Vérifiez que la machine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment nettoyer le tambour de ma machine ?

Utilisez un programme de nettoyage à vide avec un produit de nettoyage spécialement conçu pour les machines à laver. Cela aide à éliminer les résidus et les odeurs.

Que faire si l'eau ne s'écoule pas ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée est propre.

Comment résoudre un code d'erreur affiché sur l'écran ?

Référez-vous au manuel d'utilisation pour connaître la signification du code d'erreur spécifique. Souvent, un redémarrage de la machine peut résoudre des erreurs mineures.

Pourquoi ma machine fait-elle du bruit pendant le lavage ?

Des bruits peuvent être causés par des vêtements mal répartis dans le tambour. Essayez de réajuster la charge. Si le bruit persiste, vérifiez si des objets étrangers se trouvent dans le tambour.

Comment régler la température de lavage ?

Vous pouvez régler la température de lavage en utilisant le bouton de réglage de température avant de démarrer le cycle. Sélectionnez la température souhaitée en fonction du type de tissu.

Est-il normal que de la mousse déborde pendant le lavage ?

Un excès de mousse peut indiquer que trop de détergent a été utilisé. Réduisez la quantité de détergent lors des prochains lavages.

Comment puis-je effectuer un essorage ?

Pour effectuer un essorage, sélectionnez le programme d'essorage sur le panneau de contrôle et appuyez sur 'Démarrer/Pause'. Assurez-vous que le tambour est équilibré pour un essorage efficace.

Comment éviter les plis sur mes vêtements après le lavage ?

Pour minimiser les plis, ne surchargez pas la machine et retirez les vêtements immédiatement après la fin du cycle. Utilisez également le programme de repassage si disponible.

Que faire si la porte de la machine ne s'ouvre pas ?

La porte peut rester verrouillée jusqu'à ce que le cycle de lavage soit terminé. Si elle ne s'ouvre pas après la fin du cycle, attendez quelques minutes ou vérifiez si un code d'erreur est affiché.

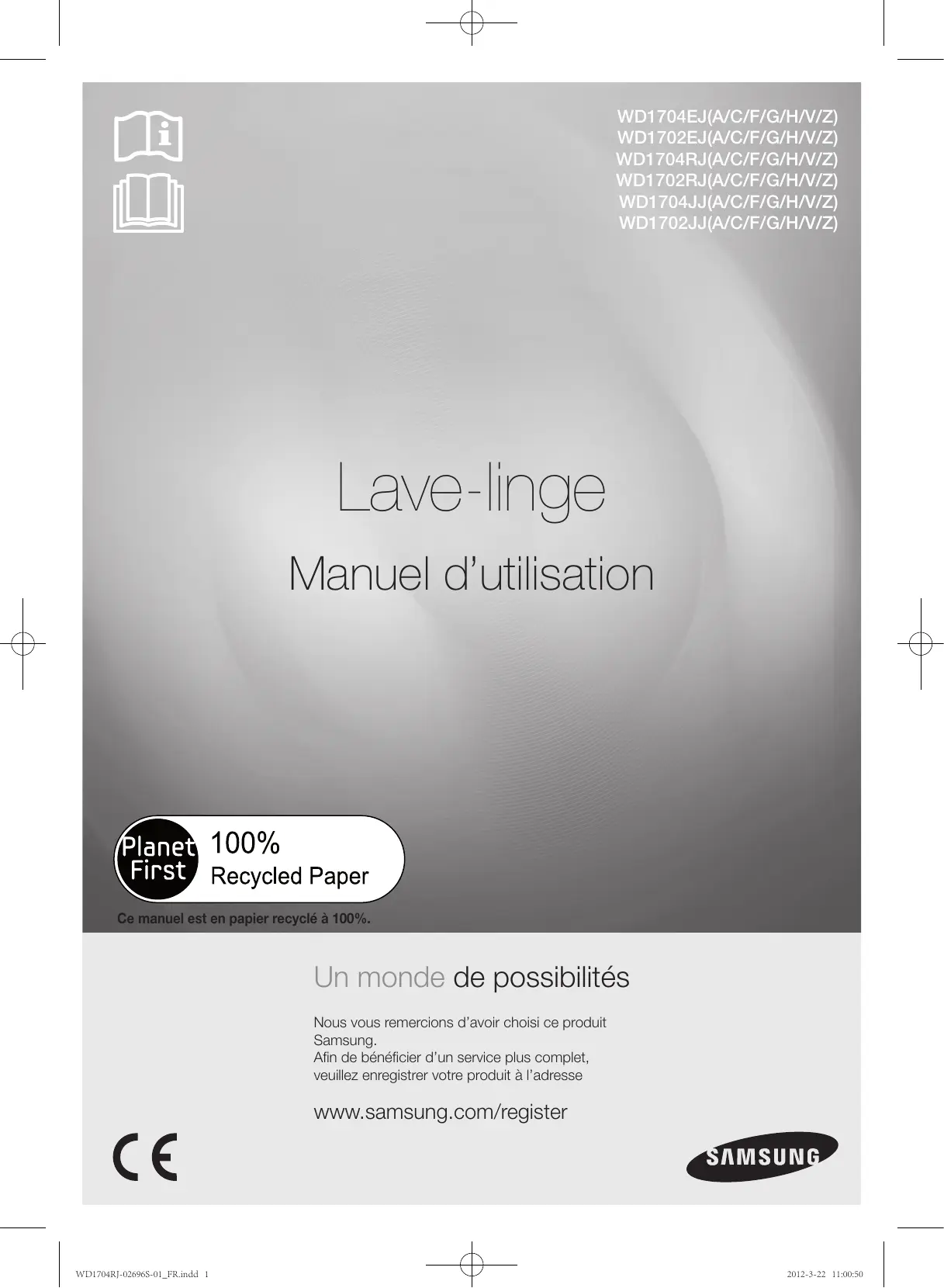

MODE D'EMPLOI ECO BUBBLE WD1702RJV1 SAMSUNG

Manuel d'utilisation

Planet First

100%

Recycled Paper

Ce manuel est en papier recyclé à 100% .

Un monde de possibilités

Nous vous remercions d'avoir besoine ce produit

Samsung.

Afin de bénéficier d'un service plus complet,

veuillez enregistrer votre produit à l'adresse

www.samsung.com/register

Caracteristiques de notre nouveau lave-linge Samsung

Avec ce nouveau lave-linge, faire une lessive prend un tout autre sens.

Capacité XXL, économie d'énergie... Le lave-linge Samsung possède toutes les caractéristiques nécessaires pour transformer une tâche désagréable en un vraimoment de plaisir.

- Du lavage au séchage avec un seul bouton

Pratique : vous pouvez laver et sécher sans interruption. 4 programmes de séchage spécial différents

peuvent être sélectionnés pour effectuer tout un cycle de lavage y compris le séchage à l'aide d'un seul bouton.

• Prêt à ranger (programme standard), Séchage BASSE TEMPERATURE, Repassage, Temps de séchage (30 min à 270 min)

Ces programmes de séchage peuvent également être sélectionnés indépendamment des programmes de séchage.

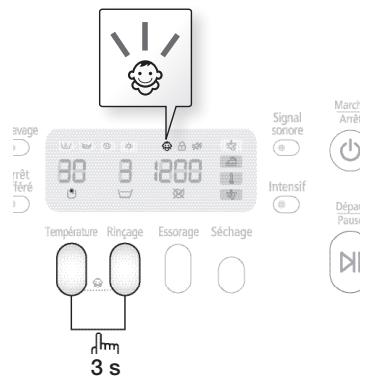

- Sécurité infant

La fonction Sécurité infant empêche les plus jeunes de jouer avec le lave-linge.

Cette fonction de sécurité empêche non seulement les enfants de jouer avec les fonctions du lave-linge, mais elle vous avertit aussi lorsqu'elle est activée.

Le lave-linge a ete teste avec succes par la societe Woolmark pour les lainages lavables en machine.

Les textiles devront être lavés conformément aux instructions figurant sur les étiquettes des vêtements et selon les specifications de Woolmark et de Samsung.

- Arrêt différé

Ce lave-linge vous permet de différer le départ d'un programme de 19 heures, par tranches d'une heures - pour un comfort d'utilisation optimal.

- Lavage express

Grçé au programme Express, vous pouvez laver vos vêtements en seulement 29 minutes.

- Programmes Délicats et Lavage main

Les programmes Délicats et Lavage main permettent de laver délicatement en utilisant des températures et une quantité d'eau spécifique asin de respecter les vêtements fragiles.

- Résistance anticalcaire

Notre résistance anticalcaire unique comporte un double revêtement en céramique empêchant le dépôt de calcaire, ce qui permet de multiplier sa durée de vie par trois par rapport à une résistance standard.

2_Caracteristiques de votre nouveau lave-linge Samsung

Air Refresh

Le système Air Refresh permet d'éliminer de manière économique et efficace les microbes, mites et particules malodorantes, dont la sueur acide et la nicotine, afin de redonner à vos vêtements un peu de fraîcheur en seulement 30 minutes.

• Adaptés au programme Air Refresh : manteaux en laine, pulls en coton/duvet, sweats, costumes, oreillers, coussins, peluches
  Non adaptés: cuir, soie, velours, couvertures électriques, etc.

- Affichage numérique

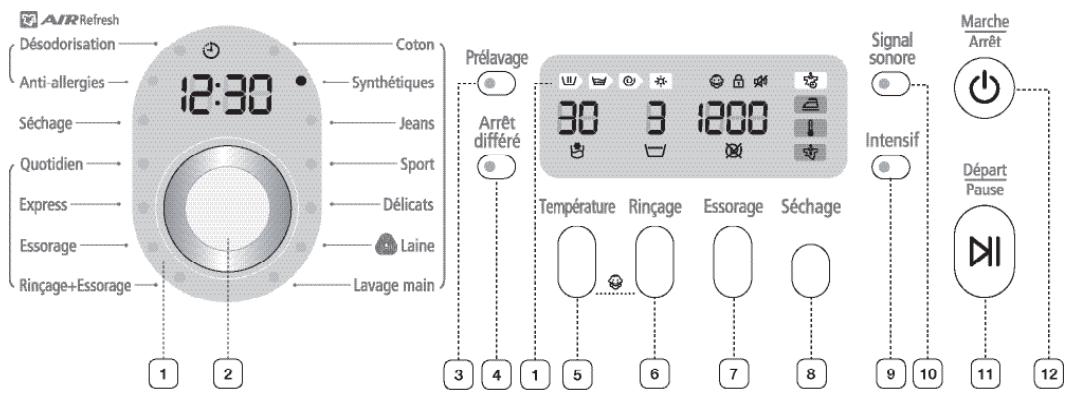

Outre une parfaite lisibilité, le panneau de commande à affichage numérique se désigne par sa facilité d'emploi. Il vous permet ainsi d'effectuer des réglages rapides et précis en toute capacité, pour des résultats de lavage impeccable.

- Grande ouverture

La très grande ouverture permet de charger et décharger votre linge beaucoup plus facilement, particulièrement les objets volumineux comme du linge de lit ou des serviettes.

- Mateur à entrainement direct

Le tambour sans courroie ni engrenage permet de réduire considérablement les vibrations. Sa durée de vie est donc plus longue et votre lave-linge est plus silencieux.

Ce manuel contient de précieuses informations relatives à l'installation, à l'utilisation et à l'entretien de votre nouveau lave-linge Samsung. Reportez-vous aux descriptions du panneau de commande, aux consignes d'utilisation du lave-linge, ainsi qu'aux conseils pratiques pour profiter pleinement des caractéristiques et fonctions de pointe de votre machine. La section

« Codes d'erreur et de dépannage » de la page 33 vous explique ce qu'il y a lieu de faire en cas de problème avec votre nouveau lave-linge.

consignes de sécurité

Félicitations pour l'achat de votre nouveau lave-linge Samsung ActivFresh™. Ce manuel contient de précieuses informations concernant l'installation, l'utilisation et l'entretien de votre apparéil. Prenez le temps de le dire afin de tirer pleinement profit de toutes les fonctionnalités qu'offre votre lave-linge.

REMARQUES IMPORTANTES SUR LES CONSIGNES DE SECURITÉ

Lisez attentivement ce manuel afin d'utiliser cet apparéil en toute sécurité et de profiter pleinement de toutes ses fonctionnalités ; conservez-le dans un endroit sur situé à proximité du lave-linge afin de pouvoir facilement vous y reporter en cas de besoin. N'utilise pas cet apparéil autrement que pour l'usage auquel il est destiné, conformément aux consignes du manuel.

Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien ou de l'utilisation de votre lave-linge.

Ces consignes d'utilisation couvrant plusieurs modèles, il se peut que les caractéristiques de votre lavelinge différé légèrement de celles décrites dans ce manuel ; ainsi, certaines icônes d'advertissement peuvent ne pas s'appliquer à votre machine. Pour toute question, contactez votre centre de réparation le plus proche ou connectez-vous sur www.samsung.com.

SYMBOLES ET MESURES DE SECURITE IMPORTANTS

Signification des iconônes et signes repris dans ce manuel d'utilisation :

AVERTISSEMENT	Risques ou pratiques inadaptées susceptibles de cause de graves blessures ou des dommages matériels.
ATTENTION	Risques ou pratiques inadaptées susceptibles de cause des blessures ou des dommages matériels.
ATTENTION	Pour réduire le risque d'accordie, d'explosion, d'électrocution ou de blessure personnelle lors de l'utilisation de votre lave-linge, observez les consignes élémentaires de sécurité suivantes:
	NE PAS faire.
	NE PAS démonter.
	NE PAS toucher.
	Suiivre attentivement les instructions.
	Débrancher la prise murale.
	S'assurer que l'apparéil est relié à la terre afin d'eviter tout choc électrique.
	Contactez le service d'assistance technique pour obtenir de l'aide.
	Remarque

Ces symboles d'avertissement ont pour but d'eviter tout risque de blessure corporelle. Respectez-les en toutes circonstances.

Lisez attentivement la section Consignes de sécurité de ce manuel et conserveze ce dernier en lieu sur afin de pouvoir le consulter ultérieurement.

4_ consignes de sécurité

Lisez attentivement toutes les consignes avant d'utiliser l'appareil.

Comme avec tout équipement électrique ou responsable des parties mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet apparéil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsqu'vous l'employez.

Ne laïsez pas les enfants (ou les animaux domestiques) jouer sur ou dans le lave-linge. Le hublot du lave-linge ne s'ouvre pas facilement de l'intérieur ; un enfant peut donc se blesser gravement s'il est enfermé dans l'appareil.

Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris les enfants) inexperimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.

Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'unadulte.

Si la prise (cordon d'alimentation) est endommagée, elle doit être remplaçée par le fabricant, son réparateur ou une personne disposant des qualifications équivalentes afin d'eviter tout danger.

L'appareil doit être positionné de telle manière à ce que la prise de courant, les robinets d'arrivée d'eau et les tuyaux d'évacuation restent accessibles en permanence.

Si le lave-linge comporte des orifices de ventilation à la base, veillez à ne pas obstruer ces derniers.

Utilisez uniquement des tuyaux neufs

INSTRUCTIONS CONCERNANT LA MARQUE DEEE

Mise au rebut du produit (matériel électrique et électronique)

(en vigueur dans les pays de l'Union europeenne et dans d'autres pays d'Europe possédant un système de tri des déchets.)

Ce symbole présente sur le produit, ses accessoires et/ou la documentation qui l'accompagne indiquent que le produit ainsi que ses composants électroniques (ex : chargeur, écouteurs, cable USB) ne doivent pas être jetés avec les déchets menagers une fois leur durée de vie achevée. Pour éviter toute atteinte à l'environnement ou à la santé humaine due à une élimination non contrôle des déchets, séparez ces éléments des autres types de déchets et recyclez les de manière responsable en vue d'une réutilisation durable des matériaux.

Les utilisateurs particuliers doivent contacter le revendeur auprès duquel ils ont acheté ce produit ou leur mairie pour obtenir des informations sur l'endetroit où et la manière de recycler ces éléments dans le respect de l'environnement.

Les entreprises doivent contacter leur fournisseur et vérifier les conditions générales du contrat d'achat. Ce produit ainsi que ses composants et accessoires électroniques ne doivent pas être mélangés aux autres déchets commerciaux lors de leur mise au rebut.

consignes de sécurité

AVERTISSEMENT

SYMBOLS D'AVERTISSEMENT A RESPECTER ABSOLUMENT POUR L'INSTALLATION

L'installation de cet apparéil doit être effectué par un technicien ou un centre de réparation qualifié.

• Le non-respect de cette consigne peut entrainer des chocs électriques, des incendies, une explosion, des problèmes avec le produit ou des blessures.

Cet apparéil étant très lourd, prenez toutes les précautions nécessaires pour le soulever.

Branchez le cordon d'alimentation sur une prise murale CA 220V/50Hz/15A ou supérieur et utilisez cette prise uniquement pour cet apparéil. N'utilise pas de rallonge.

• Le fait de partager une prise murale avec d'autres apparéils à l'aide d'une multiprise ou d'une rallonge peut entraîner des chocs électriques ou des incendies.
  Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spécifications du produit. Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez correctement le cordon d'alimentation dans la prise murale.

Éliminez régulièrement toute eau, poussière ou corps étranger des prises murales et zones de contact à l'aide d'un chiffon sec.

• Débranche le cordon d'alimentation et nettoyez-le à l'aide d'un chiffon sec.
• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Branchez le cordon d'alimentation dans la prise murale dans le bon sens, de sorte que le cordon soit dirigé vers le sol.

• Si vous branchez le cordon d'alimentation dans l'autre sens, les fils électriques à l'intérieur du cable pourront être endommages, entraînant un risque de chocoléctrique ou d'incendie.

Conservez tous les matériaux d'emballage hors de portée des enfants ; les matériaux d'emballageprésentent des dangers pour les enfants.

• Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier.

Si la prise ou le cordon d'alimentation est endommagé(e), contactez le centre de réparation le plus proche.

Cet apparéil doit être correctement mis à la terre.

Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique.

• Cela pourrait cause des chocs électriques, des incendies, une explosion ou des problèmes avec le produit.
• Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur.

N'installez jamais cet apparéil pres d'un radiateur ou de matérielux inflammables.

N'installez pas ce produit dans un lieu humide, huleux ou poussiêux, ou dans un lieu exposé aux rayons directs du soleil, à l'eau ou aux intempérières.

N'installez pas cet apparéil dans une pierce non chauffée

• Le gel risquerait de faire éclater les tuyaux.
  N'installez pas l'appareil dans un lieu où une fuite de gaz est susceptible de se produit.
• Cela pourrait entrainer un chocoléctrique ou un incendie.

6_ consignes de sécurité

N'utilisez pas de transformateur électrique.

• Il pourrait entraîner un incendie ou un chocolélectrique.

N'utilisez pas de prise ou de cordon d'alimentation endommagé(e) ou de prise murale mal fixée.

• Cela pourrait entrainer un chocoléctrique ou un incendie.

Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation.

Nevrilles pas et n'attachez pas le cordon d'alimentation.

N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil.

• Cela pourrait entrainer un chocoléctrique ou un incendie.

Ne tirez pas sur le cordon d'alimentation pour le débrancher.

• Débranchez le cordon en tenant la prise.
• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Ne posez pas les cordons et les tuyaux dans les endroits de passage.

SIGNES DE PRECAUTION POUR L'INSTALLATION

Cet apparéil doit être positionné de façon à permettre l'accès à la prise d'alimentation.

• Le non-respect de cette consigne peut entraîner un choc électrique en cas de fuites de courant.

Installez l'appareil sur un sol plan et dur, capable de supporter son poids.

• Le non-respect de cette consigne peut entrainer des vibrations, des mouvements et des bruits anormaux ou des problèmes avec l'appareil.

SYMBOLES D'AVERTISSEMENT A RESPECTER ABSOLUMENT LORS DE L'UTILISATION

En cas d'inondation, coupez immédiatement l'alimentation en eau et l'alimentation électrique et contactez votre centre de réparation le plus proche.

• Ne touchez pas la prise d'alimentation avec des mains mouillées.
• Voures risqueriez de vous électrocuter.

Si l'appareil émet des bruit anormaux ou dégage une oedur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

En cas de fuite de gaz (propane, gaz LP, etc.) ventilez immédiatement sans toucher à la prise d'alimentation. Ne touche pas l'appareil ou le cordon d'alimentation.

• N'utilisez pas de ventilateur.
• Une étincelle peut entraîner une Explosion ou un incendie.

Ne laissez pas les enfants jouer sur ou dans le lave-linge. Avant de vous débarrasser de votre lave-linge, démonTEX-en le hublot

• afin d'éviter qu'un enfant ne se fasse piéger à l'intérieur de la machine.

Assurez-vous de-retirer l'emballage (mousse, polystyrene) fixé au bas du lave-linge avant d'utiliser ce dernier.

consignes de sécurité

Ne lavez jamais de linge ayant eté en contact avec de l'essence, du kerosène, du benzene, des diluants de peinture ou toute autre substance inflammable ou explosive.

• Cela pourrait entraîner un chocolélectrique, un incendie ou une explosion.

Ne forcez pas l'ouverture du hublot pendant le fonctionnement de l'appareil (lavage à haute température/sechage/essorage).

• Une fuite peut entraîner des brûlures ou rendre le sol glissant.

Cela pourrait entrainer des blessures.

• L'ouverture forcee du hublot peut entrainer des dommages sur l'appareil et des blessures.

N'insérez pas votre main sous le lave-linge.

• Cela pourrait entrainer des blessures.

Ne touchez pas la prise d'alimentation avec des mains mouillées.

• Cela pourrait entrainer un chocoléctrique.

N'éteignez pas l'appareil en débranchant la prise d'alimentation pendant qu'un cycle de fonctionnement est en cours.

• Le fait de rebrancher la prise d'alimentation dans la prise murale peut provoquer uneétincelle et entrainer un chic électrique ou un incendie.

Ne laissez pas les enfants ou des personnes handicapées utiliser ce lave-linge sans surveillance. Ne laissez pas les enfants monter sur l'appareil.

• Le non-respect de cette consigne peut entraîner des chocs électriques, des brûlures ou des incendies.

N'insérez pas votre main ou un objet métallique sous le lave-linge pendant son fonctionnement.

• Cela pourrait entrainer des blessures.

Ne débranchez pas l'appareil en tirant sur le cordon d'alimentation : maintenez toujours fermement la prise et débranchez.

• Un cordon endommagé risque de provoquer un court-circuit, un incendie ou une électrocution.

N'essayez pas de réparer, de démonter ou de modifier l'appareil vous-même.

• N'utilisez pas defuseible (cuivre, fil d'acier, etc.) autres que lefuseble standard.
• En cas de besoin de réparation ou de réinstallation de l'appareil, contactez le centre de réparation le plus proche.
• Le non-respect de cette consigne peut entrainer des chocs électriques, des incendies, des problèmes avec le produit ou des blessures.

Si une substance étrangère telle que de l'eau a pénétré dans l'appareil, débranchez la prise d'alimentation et contactez le centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

Si le tuyau d'arrivée d'eau se déconnecte du robinet et inonde l'appareil, débranche la prise d'alimentation.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

8_ consignes de sécurité

Débranche la prise d'alimentation lorsque l'appareil n'est pas utilisé pendant des périodes prolongées ou lors d'orages violents.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.

SIGNES DE PRECAUTION LORS DE L'UTILISATION

Si le lava-linge est souillé par des corps étrangers tels que détergent, saletés, déchets alimentaires etc., débranchez la prise d'alimentation et nettoyez le lava-linge à l'aide d'un chiffon doux humide.

• À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaitre.

La vitre du hublot peut être endommagée par un impact fort. Utilisez le lave-linge avec précaution.

• Lorsque la vitre du hublot est endommagée, il existe un risque de blessures.

Après une interruption d'arrivée d'eau ou en rebranchant le tuyau d'arrivée d'eau au robinet, ouvrez celui-ci lentement.

Ouvrez le robinet d'arrivée d'eau lentement après une période prolongée de non-utilisation.

• La pression d'air dans le tuyau d'arrivée d'eau ou la canalisation d'eau peut entraîner des dommages à certaines pieces ou uneuite d'eau.

En cas de vidange defaillante durant un cycle, vérifie s'il y a un problème de vidange.

• En cas d'inondation (problème de vidange), il existe un risque de chocolélectrique ou d'incendie.

Introduisez complètement le linge dans le lave-linge afin qu'il ne reste pas coincide dans la porte.

• Si du linge reste coincé dans la porte, il peut être endommagé, ainsi que le lave-linge, ou une fuite d'eau peut survenir.

Assurez-vous que le robinet est fermé lorsque le lave-linge n'est pas utilisé.

• Assurez-vous que la vis sur le raccord du tuyau d'arrivée d'eau est correctement serrée.
• Le non-respect de cette consigne peut entraîner des dommages matériels et des blessures.

Vérifiez que le joint en caoutchouc n'est pas souillé de substances étrangères (déchets, fil, etc.)

• Si le hublot n'est pas complètement fermé, des fuites d'eau peuvent en résultat.

Ouvrez le robinet et vérifie que le raccord du tuyau d'arrivée d'eau est fermement serré et qu'il n'y a aucune fuite d'eau avant d'utiliser l'appareil.

• Si les vis ou le raccord du tuyau d'arrivée d'eau sont desserrés, des fuites d'eau peuvent survenir.

Pour réduire le risque d'incendie ou d'explosion :

• Dans certaines conditions, de l'hydrogène peut s'accumuler dans les systèmes de production d'eau chaude ( commeVotechauffe-eau) qui n ont pas eté utilisés depuis au moins deux semaines. L'HYDROGENE EST UN GAZ EXPLOSIF. Si voitre système de production d'eau chaude est inutilisé depuis au moins deux semaines, ouvrez tous les robinets d'eau chaude de votre maison et laissez l'eau s'écouler pendant plusieurs minutes avant d'utiliser votre lave-linge. Cela permettra d'éliminer l'hydrogène qui se serait eventuèlement accumulé. L'hydrogène étant un gaz inflammable, ne fumez pas et ne créée aucune flamme ni étincelle pendant cette opération. En cas de fuite de gaz, ventilez immédiatement la pierce sans toucher la prise d'alimentation.

consignes de sécurité

Le produit que vous avez acheté est prévu pour une utilisation domestique uniquement.

L'utilisation à des fins professionnelles est considérée comme une utilisation non conforme du produit. Dans ce cas, le produit ne sera pas couvert par la garantie standard prévue par Samsung et Samsung ne saura enaucun cas ètre tenu pour responsable en cas de dysfonctionnements ou dommages résultat d'une utilisation non conforme.

Ne montez pas sur l'appareil et ne placez pas d'objets (teils que linge, bougies allumées, cigarettestes allumées, vaisselle, produits chimiques, objets métalliques, etc.) sur l'appareil.

• Cela pourrait cause des chocs électriques, des incendies, des problèmes avec l'appareil ou des blessures.

Ce pulverisez pas de matieres volatiles telles que de l'insecticide sur la surface de l'appareil.

• En plus d'être nocives pour l'être humain, elles peuvent également entraîner des chocs électriques, des incendies ou des problèmes avec l'appareil.

Ne place pas d'objet générant un champ électromagnétique à proximé du lave-linge.

• Ceci pourrait entraîner des blessures résultat de dysfonctionnements.

L'eau vidangée durant un cycle de séchage ou de lavage à haute température étant chaude, ne touche pas cette eau.

• Cela pourrait entrainer des brûlures ou des blessures.

Ne lavez pas, n'essorez pas et ne sechez pas de sièges, de tapis ou de vêtements imperméables (*), sauf si votre apparéil possède un programme spécial pour ce genre d'articles.

• Ne lavez pas de tapis épais et durs même s'ils portent le sigle lave-linge sur leur étiquette d'entretien.
• Ceci pourrait provoquer des vibrations anormales entrainant des blessures ou des dommages sur le lave-linge, les murs, le sol ou le linge.
• Linge de lit en laine, vêtements de pluie, veste de pêche, pantalons de ski, sacs de couchage, protections de langes, vêtements de sudation, de cyclisme, de motocyclisme, bâches automobiles, etc.

Ne faites pas fonctionner le lave-linge sans le tiroir à lessive.

• Ceci pourrait entrainer un chocoléctrique ou des blessures résultat de la fuite d'eau.

Ne touchez pas l'intérieur du tambour alors qu'il est chaud, durant ou juste après le séchage.

• Cela pourrait entrainer des brûlures.

N'introduisez pas votre main dans le tiroir à lessive après l'avoir ouvert.

• Vous risqueriez de vous blesser si votre main restait bloquée. Ne placez pas d'objets (ex.:chaussures, déchets alimentaires, animaux) autres que du linge dans le lave-linge.
• Ceci pourrait endommager le lave-linge ou provoquer des vibrations anormales entrainant des blessures, voir la mort dans le cas d'animaux domestiques.

N'actionnez pas les boutons à l'aide d'objets tranchants tels que des aiguilles, des couteaux, les ongles etc.

• Cela pourrait entraîner un chocolélectrique ou des blessures.

Ne lavez pas de linge entree en contact avec des huiles, crèmes ou lotions utilisées dans les salons de beaute ou de massage.

• Ceci pourrait provoquer une déformation du joint en caoutchouc, entraînant des fuites d'eau.

10_ consignes de sécurité

Ne laissez pas d'objets métalliques tels que des épinges de suture ou des épinges à cheveux dans le tambour ; ne laissez pas d'agent de blanchiment dans le tambour pendant des périodes prolongées.

• Ceci pourrait entrainer l'apparition de rouille sur le tambour.
• Si de la rouille commence à se former sur la surface du tambour, appliquez-y un produit de nettoyage (neutre) et frottez à l'aide d'une éponge. N'utilise jamais de Brosse métallique.

N'utilisez pas directement de solvants de nettoyage à sec et ne lavez, ne rincez et n'essorez pas de linge entrez en contact avec des solvants de nettoyage à sec.

• Ceci pourrait entraîner une combustion ou une inflammation spontanée résultat de la chaleur dégagée par l'oxydation de l'huile.

N'utilisez pas d'eau chaude provenant d'appareils de refroidissement/de réchauffement d'eau.

• Ceci pourrait entrainer des dysfonctionnements.

N'utilisez pas de savon naturel pour les mains dans le lave-linge.

• S'il durcit et s'accumule dans le lave-linge, des problèmes de dysfonctionnement, de décoloration, de rouille ou de mauvaises odeurs peuvent en résultat.

Ne lavez pas d'articles de grande taille tels que du linge de lit dans un filt de lavage.

• Placez les chaussettes et les soutiens-gorge dans le filt de lavage et lavez-les avec le reste du linge.
• Dans le cas contraire, des vibrations anormales peuvent se produit et engendrer des blessures.

N'utilisez pas de détergent solidifié.

• S'il s'accumule dans le lave-linge, des fuites d'eau peuvent en résultat.

Si le lave-linge comporte des orifices de ventilation à la base, veillez à ne pas obstruer ces derniers.

Assurez-vous que toutes les poches des vêtements à laver sont vides.

• Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres peuvent occasionally dégât à l'appareil.

Évitez de laver des vêtements ayant de grandes bouches, des boutons ou d'autres accessoires en métal lourd.

SYMBOLES D'AVERTISSEMENT À RESPECTER ABSOLUMENT POUR LE NETTOYAGE

Ne nettoyez pas l'appareil en pulverisant directement de I'eau dessus.

N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil.

• Cela pourrait entrainer des décolorations, des déformations, des dommages, des chocs électriques ou un incendie.

Avant d'effectuer un nettoyage ou un entretien, débranchez le cordon d'alimentation de la prise murale.

• Le non-respect de cette consigne peut entrainer des chocs électriques ou des incendies.

contenu

INSTALLER LE LAVE-LINGE

13

EFFECTUER UN LAVAGE

21

NETTOYAGE ET ENTRETIEN DE VOTRE LAVE-LINGE

31

CODES D'ERREUR ET DE DÉPANNAGE

34

TABLEAU DES PROGRAMMES

36

ANNEXE

37

13 Vérification des pieces
14 Respect des conditions d'installation
14 Alimentation electrique et mise à la terre
14 Arrivee d'eau
15 Vidange
15 Sol
15 Température ambiente
15 Encastrement dans une niche ou installation dans un placard
15 Installation de votre lave-linge
21Premier lavage
21 Consignes élémentaires
22 Panneau de commande
24 Sécurité infant
24 Signal sonore
25 Arret différé
25 Fonction Vidange uniquement
25 Air Refresh
26 Utilisation du cycle de séchage
27 Laver du linge à l'aide du sélecteur de programme
27 Laver du linge en fonction manuelle
28 Instructions de lavage
29 Informations sur la lessive et les additifs
29 Quelle lessive utiliser?
30 Tiroir à lessive
31 Vidanger le lave-linge en urgence
31 Nettoyer I'extérieur
32 Nettoyage du tiroir à lessive et du logement du tiroir
33 Nettoyer le filtré à impuretés
33 Nettoyer le filtré à maille du tuyau d'arrivée d'eau
33 Réparer un lave-linge qui a gelé
33 Entreposer le lave-linge
34 Verifiez les points suivants si...
35 Codes d'erreur

36 Tableau des programmes
37 Tableau des symboles textiles
37 Protection de l'environnement
37 Déclaration de conformité
38 Caracteristiques techniques

12_contenu

Installer le lave-linge

Assurez-vous que l'installateur a suivi ces instructions à la dette afin que vous nouveaux lave-linge fonctionne correctement et que vous ne soyez exposé àaucun risque lorsqu'elles faites une lessive.

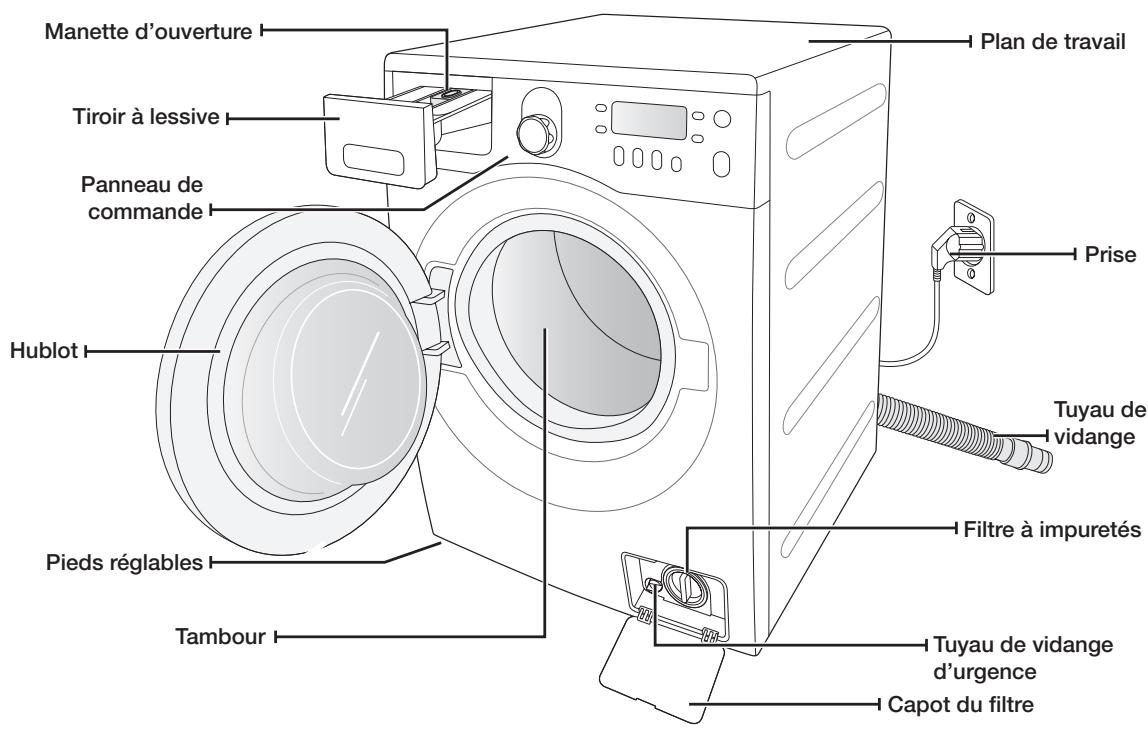

VÉRIFICATION DES PIEÇES

Déballez soigneusement爱你 lave-linge et vérifie que vous disposez bien de toutes les pièces illustrées ci-dessous. Si vous constatiez que le lave-linge a été endommagé pendant le transport ou qu'il manque des pièces, contactez le service clientèle de Samsung ou votre revendeur Samsung.

Clé	* Caches pour les trouss des vis	Froid	Chaud (modèle sélectionné)	Guide du tuyau de vidange
		Tuyau d'acciviée d'eau

• Caches pour les trous des vis : Le nombre de caches varie en fonction du modele (3 à 5 caches)

Installer le lave-linge

RESPECT DES CONDITIONS D'INSTALLATION

Alimentation électrique et mise à la terre

Afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, il est essentiel que le câblage et la mise à la terre soient réalisés conformément aux spécifications de la dernière révision du Code national de l'électricité (NEC) ANSI/FNPA n° 70 ainsi qu'aux réglementations et ordonnances locales en vigueur. L'utilisation d'une alimentation électricque adaptée à cet apparéil relève de la responsabilité de son propriété.

N'tutilisez jamais de rallonge.

VERTISSEMENT Utilisez uniquement le cordon d'alimentation fourni avec votre lave-linge.

En préparation de l'installation, assurez-vous que l'alimentation électrique réunit les conditions suivantes :

• Fusible ou coupe-circuit 220 V~240 V 50 Hz 15 A
• Circuit de dérivation distinct, réservé uniquement à votre lave-linge

Votre lave-linge doit être mis à la terre. En cas de panne ou de défaillance du lave-linge, la mise à la terre réduira le risque de surtension électrique en fournissant au courant électrique un chemin de moindre résistance.

Votre lave-linge est équipé d'un cordon doté d'une prise à 3 broches avec conducteur de terre destinée à être branchée sur une prise murale correctement installée et reliée à la terre.

Ne reliez jamais un conducteur de terre à une conduite de plomberie en plastique, une conduite de gaz ou une conduite d'eau chaude.

Un branchement incorrect du conducteur de terre peut provoquer une surtension électrique. Demandez conseil à un électricien ou à un réparateur agréé si vous avez des doutes quant à la mise à la terre correcte du lave-linge. Ne modifie pas la fiche fournie avec le lave-linge. Si elle n'est pas adaptée à la prise murale, faites appel à un électricien qualifié pour installer une prise appropriée.

Arrivée d'eau

Pour un replissage correct du lave-linge, la pression d'eau doit être comprise entre 50 kPa et 800 kPa. Si la pression d'eau est inférieure à 50 kPa, la vanne d'arrivée d'eau risque de ne plus se fermer correctement et la durée de replissage risque d'augmenter au-delà de la limite autorisée par le contrôleur, entraînant ainsi l'arrêt du lave-linge (Un limiteur de durée de replissage est intégré au contrôleur de l'appareil afin d'éviter tout trop-Plein ou toute inondation en cas de défaillance d'un tuyau interne.).

Les robinets d'arrivee d'eau doivent se trouver a moins de 122 cm de l'arriere de votre lave-linge afin que les tuyaux fournis puissant etre reliés à l'appareil.

La plupart des magasins de fournitures de plomberie proposent des tuyaux d'alimentation en eau de différentes longueurs (jusqu'à 305 cm).

Voici quelques conseils pour réduire les risques de fuite et de dégât des eaux :

• Faites en sorte que les robinets d'arrivée d'eau soient facilement accessibles.
• Fermez les robinets d'arrivée d'eau lorsque vous n'utilise pas le lave-linge.
• Vérifiez régulierement l'absence de fuites au niveau des raccords des tuyaux d'alimentation en eau.

Avant d'utiliser votre lave-linge pour la première fois, vérifie l'absence de fuites au niveau des raccords avec la vanne d'arrivee d'eau et les robinets.

14 Installer le lave-linge

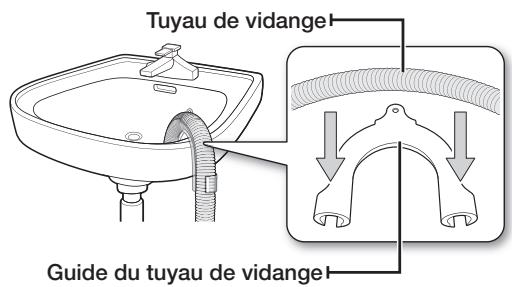

Vidange

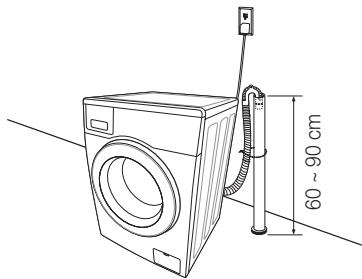

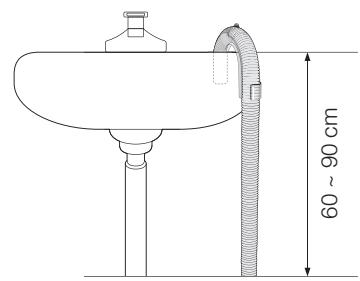

Samsung recommends de placer le tuyau d'évacuation mural à une hauteur de 46 cm. Fixez le tuyau de vidange à la pince prévue à cet effet, puis introduisez-le dans le tuyau d'évacuation mural. Le tuyau d'évacuation doit être suffisamment large pour accueillir le tuyau de vidange du lave-linge. Le tuyau de vidange est fixé en usine.

Sol

Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est en bois, il est possible que vous deviez le renforcer afin de réduire les vibrations et les problèmes de déséquilibre. La présence de moquette ou de revêtements mous risque d'accentuer le phénomène de vibrations et/ou de provoquer des déplacements intempestifs de votre lave-linge durant l'essorage.

N'installez jamais votre lave-linge sur une plate-forme ou sur une structure fragile.

Température ambiente

N'installez pas votre lave-linge dans une pierce ou la température est susceptible de descendre en dessous de zéro degré, car l'eau restant dans la vanne d'arrivée d'eau, la pompe ou les tuyaux risquérerait de geler. Si de l'eau venait à geler dans les conduites, les courroies, la pompe et d'autres composants pourrait être endommagés.

Encastrement dans une niche ou installation dans un placard

Pour garantir un fonctionnement correct et sûr de votre nouveau lave-linge, il convient de respecter les exigences suivantes en termes de dégagement :

Sur les cots - 25 mm

À l'arrière - 51 mm

En haut - 25 mm

À l'avant - 465 mm

Si vous souhaitez superposer le lave-linge et votre sèche-linge, veillez à laisser un espace libre d'au moins 465 mm à l'avant de la niche ou de l'armoire. Installé seul, votre lave-linge ne nécessite pas d'aération spécifique.

INSTALLATION DE VOTRE LAVE-LINGE

ÉTAPE 1

Choisir un emplacement

Avant d'insteller votre lave-linge, vérifiez que l'emplacement choses :

• possède une surface dure et à niveau, sans moquette ou autre revêtement de sol susceptible d'obstruer l'aération ;
• n'est pas exposé à la lumière directe du soleil ;
• dispose de l'espace d'aération suffisant;
  ne risque pas de geler (température inférieure à 0^ );
• ne se trouve pas à proximé d'une source de chaleur (ex.: huile, gaz, etc.);
• dispose de suffisamment d'espace afin d'éviter qu'il ne repose sur son cordon d'alimentation.

Installer le lave-linge

ÉTAPE 2

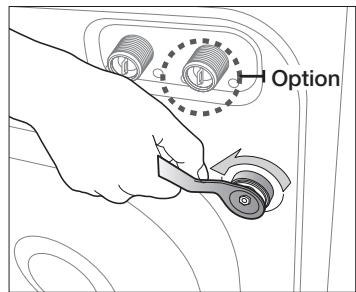

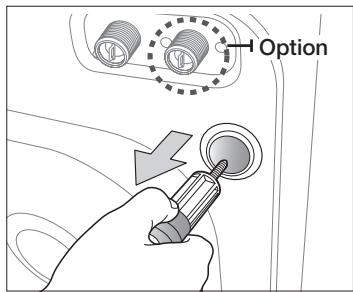

Enlever les vis de transport

Avant d'installer le lave-linge, vous doivent enlever toutes les vis de transport situées à l'arrière de l'appareil.

1. Desserrez toutes les vis à l'aide de la clé fournie.

1. Maintenez la vis avec la clé et faites-la glisser vers l'extérieur le long de la partie large du trou. Répétez l'opération pour chaque vis.

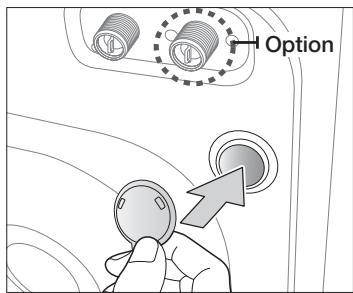

1. Bouchez les troux avec les caches plastiques fournis.

1. Rangez les vis de transport dans un endroit sur afin de pouvoir les retrouver facilement si vous souhaitez déplacer le lave-linge ultérieurement.

Tenez tous les éléments d'emballage (sacs plastique, polystyrene, etc.) hors de portée des enfants.

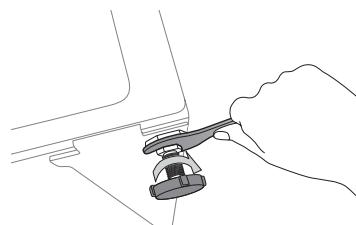

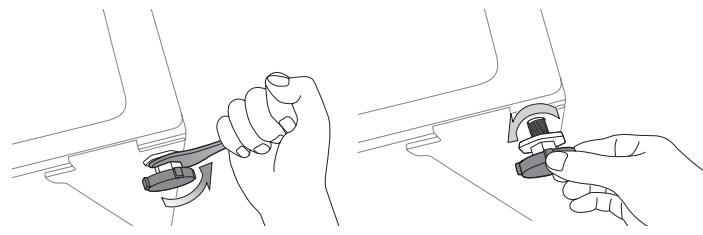

ÉTAPE 3 Ajuster les pieds réglables

Lorsque vous installez le lave-linge, assurez-vous que la prise de courant, l'arrivée d'eau et le système d'évacuation sont facilement accessibles.

1. Faites glisser le lave-linge jusqu'à son emplacement d'installation.

2. Mettez votre lave-linge de niveau en faisant tourner manuelles leps vers la gauche ou vers la droite.

1. Lorsque le lave-linge est de niveau, serrez les écrous à l'aide de la clé fournie.

ÉTAPE 4 Raccorder l'arrivée d'eau et le système d'évacuation

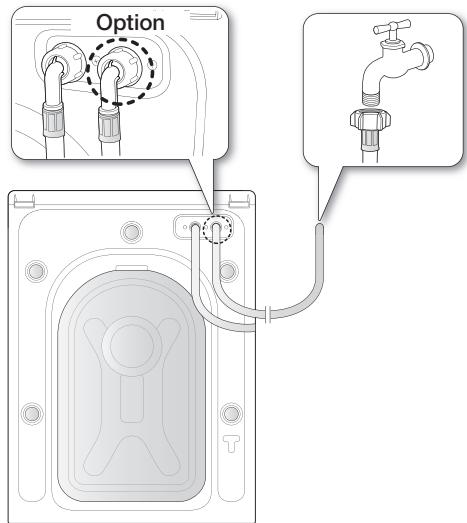

Raccorder le tuyau d'arrivée d'eau

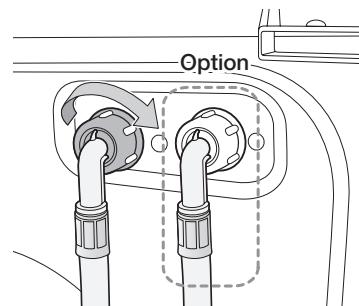

1. Prenez le raccord en L correspondant au tuyau d'arrivee d'eau froide et raccordez-le a l'arrivee d'eau froide située a l'arriere de la machine. Serrez a la main.

Raccordez une extrémité du tuyau d'arrivée d'eau au lave-linge et l'autre extrémité au robinet d'eau. Ne tendez pas le tuyau d'arrivée d'eau. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long.

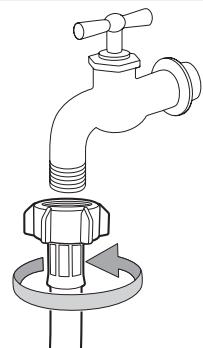

1. Raccordez l'autre extrémité du tuyau d'arrivée d'eau froide au robinet d'eau froide de votre lavabo et serrez-la à la main. Si nécessaire, vous pouvez repositionner le tuyau d'arrivée d'eau sur le lave-linge en desserrant le raccord, en faisant tourner le tuyau et en resserrant le raccord.

Pour les modèles équipés d'une arrivée d'eau chaude supplémentaire :

1. Prenez le raccord en L rouge correspondant au tuyau d'arrivee d'eau chaude et raccordez-le a l'arrivee d'eau chaude située a l'arriere de la machine. Serrez a la main.
2. Raccordez l'autre extrémité du tuyau d'arrivée d'eau chaude au robinet d'eau chaude de votre lavabo et serrez-la à la main.
3. Utilisez un raccord en Y si vous souhaitez utiliser uniquement l'eau froide.

Installer le lave-linge

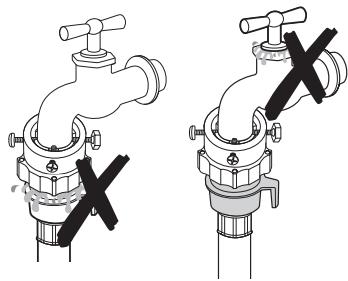

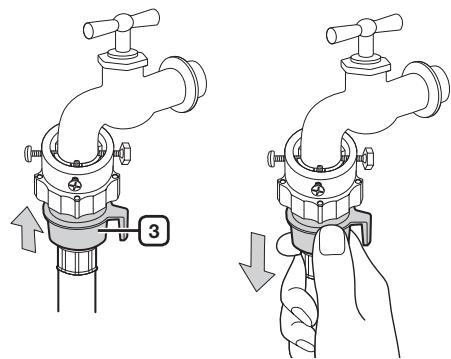

Raccorder le tuyau d'arrivée d'eau (sur certains modèles)

1. Retirez l'adaptateur du tuyau d'arrivée d'eau.

1. À l'aide d'un tournevis cruciforme, commencez par desserrer les quatre vis de l'adaptateur. Prenez ensuite l'adaptateur et tournez la partie (2) dans le sens de la flèche, jusqu'àoogleir un écart de 5 mm.

1. Raccordez l'adaptateur au robinet en serrant fermement les vis et en levant l'adaptateur vers le haut. Tournez la partie (2) dans le sens de la flèche, puis raccordez (1) et (2).

1. Raccordez le tuyau d'arrivée d'eau à l'adaptateur. Lorsque vous lâchez la partie (3), le tuyau se raccorde automatiquement à l'adaptateur en émettant un petit cli c d'enclenchement.

Après avoir raccordé le tuyau d'arrivée d'eau à l'adaptateur, vérifie que le branchement a été correctement effectué en tirant le tuyau d'arrivée d'eau vers le bas.

1. Raccordez l'autre extrémité du tuyau d'arrivée d'eau à la vanne d'alimentation en eau située à l'arrière du lave-linge. Vissez le tuyau à fond dans le sens des aiguilles d'une montre.

1. Ouvrez l'arrivée d'eau et vérifie l'absence de fuite au niveau de la vanne d'arrivée d'eau, du robinet ou de l'adaptateur. En cas de fuite d'eau, répétez les étapes précédentes.

N'utilisez pas le lave-linge si une fuite d'eau a eté détectée. Cela pourrait en effet provoquer des blessures ou un choc électrique.

• Si le robinet est doté d'un pas de vis, raccordez le tuyau d'arrivée d'eau au robinet comme indiqué ci-contre.

Utilisez un robinet standard pour l'arrivee d'eau. Si le robinet est a angle croit ou s'il est trop gros, retirez la bague d'ecartement avant d'inserer le robinet dans I'adaptateur.

Installer le lave-linge

Raccordement du tuyau de vidange

L'extrémité du tuyau de vidange peut être positionnée de trois façon différentes :

1. Sur le bord d'un lavabo : le tuyau de vidange doit être positionné à une hauteur comprise entre 60 et 90 cm. Pour que le bout du tuyau reste coudé, utilisez le guide-tuyau en plastique fourni. Fixez le guide au mur avec un crochet ou au robinet avec un lien, afin que le tuyau de vidange ne rouge pas.

1. Raccordé au tuyau d'évacuation du lavabo : le tuyau d'évacuation doit être situé au-dessus du siphon du lavabo, afin que son extrémité soit au moins à 60 cm du sol.
2. Sur un tuyau d'évacuation : il est conseillé d'utiliser un tuyau vertical de 65 cm (sa longueur doit être comprise entre 60 cm et 90 cm).

La conduite d'évacuation doit avoir :

• un diamètre d'au moins 5 cm.
• un début d'au moins 60 l par minute.

ÉTAPE 5

Mettre le Your lave-linge sous tension

Branchez le cordon d'alimentation sur une prise électrique murale agrée de 230 V et 50 Hz, protégée par un fusible de 15 ampères (ou un coupe-circuit comparable) (Pour obtenir plus d'informations sur les exigences électriques et de mise à la terre, reportez-vous à la page 14.).

effectuer un lavage

Avec le nouveau lave-linge Samsung, le plus difficile consiste à decide qu'elle catégorie de linge laver en premier.

PREMIER LAVAGE

Avant de laver du linge pour la première fois, vous devez effectuer un cycle complet à vide (c'est-à-dire sans charger de linge dans le tambour).

1. Appuyez sur le bouton Marche/Arret.

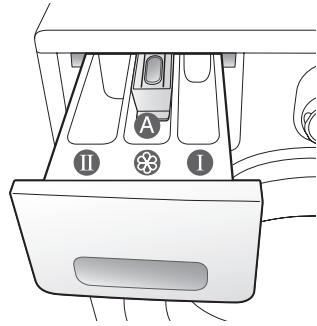

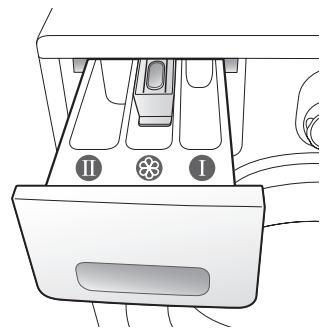

2. Versez votre dose de lessive dans le bac prévu à cet effet ① du tiroir à lessive.
3. Ouvrez l'arrivée d'eau du lave-linge.
4. Appuyez sur le bouton Départ/Pause.

Cette opération permet de vidanger l'eau qui aurait pu rester dans le lave-linge après le test du fabricant.

Bac ①: lessive pour le prélavage ou amidon.
Bac ⑪ : lessive pour le lavage principal, adoucissant, agent de prétrempage, produit blanchissant et détachant.

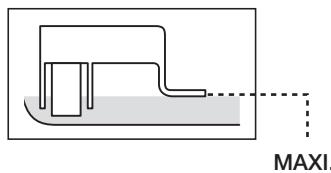

Bac ® : additifs, de l'assouplissant par exemple (ne pas dépasser le bord inférieur MAX du bac « A »).

CONSIGNES ÉLÉMENTAIRES

1. Chargez votre linge dans le tambour.

Ne surchargez pas le lave-linge. Pour déterminer la capacité correspondant à chaque type de linge, reportez-vous au tableau de la page 28.

Assurez-vous que le linge n'est pas pris dans la porte, car cela risquerait de provoquer une fuite d'eau.
- ÀpRES un cycle de lavage, il se peut que de la lessive subsiste dans la partie avant en caoutchouc du lave-linge. Si tel est le cas, retirez ces résidus afin d'eviter toute fuite d'eau.
- Ne lavez pas les vêtements imperméables.

1. Fermez le hublot jusqu'à ce qu'il s'enclenche.
2. Mettez l'appareil sous tension.
3. Versez de la lessive et les éventuels additifs dans le distributeur.
4. Sélectionnez les options et le programme appropriés à la charge de linge. Levoyant du lave-linge s'allume et une estimation de la durée du programme apparaît alors sur l'afficheur.
5. Appuyez sur le bouton Départ/Pause.

effectuer un lavage

PANNEAU DE COMMANDE

Affiche le temps restant du cycle de lavage, toutes les informations relatives au programme et les messages d'erreur.

2 SELECTEUR DE PROGRAMME

Sélectionnez le schéma de rotation et la vitesse d'essorage du programme.

Pour plus d'informations, reportez-vous à la section « Laver du linge à l'aide du sélecteur de programme » (voir page 27).

Coton : cotons, draps, binge de table, sous-vêtements, serviettes, chemises, etc. peu ou moyennement sales.

Synthétiques : chemisiers, chemises, etc., peu ou moyennement sales, en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire.

Jeans - Un niveau d'eau plus élevé pour le lavage principal et un rincavage supplémentaire garantissant l'élimination totale de la lessive, ce qui permet d'eviter l'apparition de marques sur vos vêtements.

Sport - Destiné aux vêtements résistants et imperméables, ce programme conserve l'aspect de votre linge et lui redonne toute sa fraîcheur.

Délicats - Pour les textiles délicats, soutiens-gorge, articles de lingerie, robes, chemises et chemisiers. Pour deGXrilleurs résultats, utilisez de la lessive liquide.

Laine - Lainages lavables en machine. La charge doit être inférieure à 2 kg.

• Le programme Laine permet de laver votre linge tout en douceur en faisant effectuer au tambour de très légers mouvements de bercements. Ces légers mouvements de va-et-vient et le trempage se font en continu afin d'éviter que les fibres de laine ne se friessoient ou ne se déforment. Ce phénomène est tout à fait normal.
• Une lessive neutre est recommendée pour le programme Laine afin d'obtenir de plusieurs résultats de lavage et de préserver la douceur des fibres.

WOOLMARK APPAREL CARE

Le programme Laine de ce lave-linge a eté approuvé par Woolmark pour le lavage des produits Woolmark lavables en machine, dans la mesure où ces produits soient lavés conformément aux instructions mentionnées sur l'étiquette et à celles fournies par le fabricant de celave-linge, M1125 (Nombre d'attestation émis par IWS NOM INEE Co., Ltd.)

Lavage main - Programme de lavage très léger, aussi délicat qu'un lavage à la main.

	Air Refresh - Ce programme permet d'éliminer les mauvaises odeurs. Tournez le sélecteur de programme pour sélectionner les modes de fonctionnement suivants : (Désodorisation → Anti-allergies) • Désodorisation : permet d'éliminer les mauvaises odeurs du linge. • Anti-allergies : désodorise et désinfecte le linge grâce à une action Air Refresh encore plus intense et une tempête plus élevée. Séchage : permet deCHOISIR automatiquement un type de séchage en décectant la quantité et le poids du linge. Quotidien : vêtements de tous les jours (ex. : sous-vêtements et chemises). Express : pour le linge peu sale dont vous avez besoin rapidement. Essorage : cycle d'essorage supplémentaire permettant d'éliminer le surplus d'eau du linge. Rinçage+Essorage : pour le linge qui n'a besoin que d'un rincege ou pour ajouter un adoucissant à une lessive. Vidange uniquement : tournez le sélecteur de programme sur la position Essorage, appuyez sur le bouton Essorage, puis sur le bouton Départ/Pause pour essorer le linge.
3 BOUTON PRÉLAVAGE	Appuyez sur ce bouton pour sélectionner un prélavage. La fonction de prélavage est disponible uniquement avec les programmes suivants : Coton, Synthétiques, Jeans, Sport, Quotidien.
4 BOUTON DE SÉLECTION DU ARRÊT DIFFÉRÉ	Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes options de arrêt différé (de 3 à 19 heures, par tranches d'une-heure). L'heure affichée correspond à celle à laquelle le cycle de lavage se terminera.
5 BOUTON DE SÉLECTION DE LA TEMPERATURE	Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes températures disponibles : (Eau froide °, 30 °C, 40 °C, 60 °C et 95 °C).
6 BOUTON DE SÉLECTION DU RINÇAGE	Appuyez sur ce bouton pour ajouter des cycles de rincege. (cinq cycles au maximum).
7 BOUTON DE SÉLECTION DE L'ESSORAGE	Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes vitesses d'essorage disponibles.
	WD1704	®, /, 400, 800, 1200 et 1400 tr/min
	WD1702	®, /, 400, 800, 1000 et 1200 tr/min
	"Sans essorage": le linge reste dans le tambour et aucune essorage n'est effectué après la dernière vidange. "Arrêt cuve pleine": le linge trempe dans la dernière eau de rincege. Avant de pouvoir décharger le linge, un cycle « Vidange » ou « Essorage » doit être effectué.
8 BOUTON SÉCHAGE	Ce bouton permet de faire défiler les options suivantes : Prêt à ranger ° → Basse température ° → Repassage ° → Temps de séchage ° (30 min → 1h → 1h30 → 2h → 2h30 → 3h → 3h30 → 4h → 4h30) → Prêt à ranger "Prêt à ranger ° : ce programme permet de sécher le linge en cotton, les sous-vêtements et le linge de maison. "Basse température °": ce programme respecté le linge ne supportant pas les températures élevées en le séchant à bassé température. "Repassage °": terme le cycle de séchage en laissant le linge légèrement humide, facilitant ainsi le repassage. "Temps de séchage °": sèche le linge pendant un laps de temps défini. • Évitez de laver du linge qui ne supporte pas le séchage car il risquerait d'être déformé, même à bassé température. • Les programmes Prêt à ranger, Basse température, Repassage et Temps de séchage dédictent automatiquement le poids du linge afin d'afficher un temps de séchage adapté et de le sécher plus efficacement.

effectuer un lavage

	• Les conditions de séchage peuvent varier en fonction du type et de la quantité de linge.
9 BOUTON DE SELECTION INTENSIF	appuyez sur ce bouton lorsque le linge est très sale et qu'un lavage intensif s'avéré nécessaire. Cela a pour effet d'augmenter la durée de chaque cycle de lavage.
10 BOUTON SIGNAL SONORE	Le son peut être désactivé pour tous les programmes. Lorsque cette fonction est active, le son est coupé pour tous les cycles. • Lorsque la fonction Signal sonore est activée, le voyant du bouton Signal sonore et levoyant du panneau de commande sont allumés. • Lorsque la fonction Signal sonore est désactivée, un signal sonore retentit et levoyant du bouton ainsi que levoyant du panneau de commande sont éteints.
11 BOUTON DE SELECTION DÉPART/PAUSE	Ce bouton permet d'internompre et de relancer un cycle.
12 BOUTON MARCHE/ARRÊT	Si vous appuyez une première fois sur ce bouton, le lave-linge se mettra en marche ; appuyez une deuxième fois et il s'arrête. Si le lave-linge reste allumé pendant plus de 10 minutes sans qu'aucun bouton ne soit actionné, il s'éteindra automatiquement.

Sécurité infant

La fonction Sécurité infant vous permet de verrouiller les boutons afin que le cycle de lavage que vous avez choisi ne puisse être modifié.

Pour activer/désactiver la fonction Sécurité infant, appuyez simultanément sur les boutons Température et Rincage pendant 3 secondes. "Le tímoin « Sécurité infant » est allumé lorsque cette fonction est activée.

Lorsque la fonction Sécurité infant est activée, seul le bouton Marche/Arrêt fonctionne. Cette fonction reste active même après que le lave-linge a été étant et rallumé ou débranché et rebranché.

Signal sonore

La fonction Signal sonore peut être sélectionnée pour tous les programmes. Lorsqu'elle est active, le son est coupé dans tous les programmes. Le réglage reste activé même si vous éteignez et allumez l'appareil à plusieurs reprises.

Si vous foulez activer ou désactiver la fonction Signal sonore, appuyez sur le bouton Signal sonore. Le tímoin « Signal sonore » et levoyant du bouton Signal sonore sont allumés lorsque cette fonction est activée.

Arrêt différé

Vouss pouvez programmermer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, enChoosing un Arrêt différé de 3 à 19 heures (par tranches d'une-heure). L'heure affichée correspond à cette à laquelle le cycle de lavage se terminera.

1. Programmez manuellement ou automatiquement votre lave-linge en fonction du type de linge à laver.
2. Appuyez sur le bouton Arrêt différé à plusieurs reprises jusqu'à obtenir le Arrêt différé souhaïte.
3. Appuyez sur le bouton Départ/Pause. Le tímoin « Arrét différé © » s'allume et l'horloge commence le compte à rebours jusqu'à atteindre l'heure définie.
4. Pour annuler la fonction Arrêt différé, appuyez sur le bouton Marche/Arrêt puis remettez le lave-linge en marche.

Fonction Vidange uniquement

Si vous souhaitez vidanger l'eau du lave-linge,procédez comme suit :

1. Appuyez sur le bouton Marche/Arrêt.
2. Tournez le sélecteur de programme sur la position Essorage
3. Appuyez sur le bouton Essorage jusqu'à ce que le symbole tr/min soit étient.
4. Puis « 1 » s'affiche à l'emplacement de l'heure, au centre.
5. Appuyez sur le bouton Départ/Pause.

Air Refresh

Air-Refresh permet de rafraîchirYOUR linge sans utiliser d'eau,grace àson puissant système de ventilation. Les vêtements pouvant être rafraîchis sont les manteaux en laine,les vêtements en coton,les chasubles,pullovers et costumes. (N'utilise jamais I'option Air Refresh pour plus de deux articles ou au-delà de 1 kg à la fois.)

1. Ouvrez le hublot, placez le linge dans le lave-linge et refermez le hublot.
2. Appuyez sur le bouton Marche/Arrêt.

3. Sélectionnez Air Refresh en tournant le sélecteur de programme.

4. Chaque pression du bouton fait défiler la série suivante : Désodorisation, Anti-allergies ...

MODE	DURÉE DU CYCLE
Désodorisation	29 min
Anti-allergies	59 min

• Lorsque l'une de ces options est activée, plusaucun bouton ne fonctionne ;seule l'heure de Arrêt différé (entre 3 et 19 heures) peut être sélectionnée.

• Fermez le hublot et appuyez sur le bouton Départ/Pause.

• Le bouton Air Refresh ne peut pas être sélectionné s'il y a de l'eau dans le tambour. Vidangez l'eau, puis sélectionné le bouton Air Refresh.
• Appuyez sur le bouton Départ/Pause ou Marche/Arrêt pour retarder le linge.
• Vous pouvez utiliser des feuilles de perfume ou de séchage avec les programmes Air Refresh afin de perfumeur votre linge (comptez une feuille pour un ou deux articles).

La fonction Air Refresh ne doit pas être utilisée sur les vêtements suivants :

• Les vêtements fragiles en cuir, vison, fourrure, soie, etc.
• Les sous-vêtements brodés, les coussins comportant des éléments d'ornement et les tenues de soitée avec décorations.
• Les vêtements avec des boutons pouvant casser.
• Les vêtements amidonnés peuvent être déformés.

• Le linge de maison contenant du bois (par exemple, les repose-cous)

• Les oreillers ou couvertures replis de matieres synthétiques et non de coton

• Les couvertures électriques

• Les couvertures pelucheuses

• Les couvertures volumineuses
• Les oreillers en latex

effectuer un lavage

UTILISATION DU CYCLE DE SÉCHAGE

Reportez-vous aux étiquettes pour les instructions de séchage et voirlez à ne pas dépasser le trait (5 kg) au moment d'insérer le linge à secher.

1. Ouvrez le hublot, placez les vêtements et refermez le hublot.
2. Appuyez sur le bouton Marche/Arrêt puis sur le bouton Séchage.

: Le programme standard est automatiquement sélectionné.

La fonction de séchage n'est pas disponible sur tous les programmes.

1. Sélectionnez le bouton Sechage comme suit.

Programmes de séchage

• Appuyez plusieurs fois sur ce bouton pour faire défiler les différents types de sechage dans l'ordre suivant :

Prêt à ranger → Basse température ⇌ Repassage ⇌ Temps de séchage (30 min → 1h → 1h30 → 2h → 2h30 → 3h → 3h30 → 4h → 4h30) → Prêt à ranger

Type de séchage		Informations	Charge maxi.	Temps (charge maxi.)
Séchage auto	Prêt à ranger °	Standard : sèche le linge.	3,5 kg	160 min
	Basse température °	Sèche le linge à basse température afin de respecter votre linge.	2 kg	160 min
	Repassage °	Laisse le linge légèrement humide afin de faciliter le repassage.	2 kg	30 min
Temps de séchage °		Voues pouvez sélectionner les temps de séchage adapté au type de tissu, à la quantité et au degré d'humidité de votre linge.	5 kg	270 min

• Le temps de séchage s'affiche automatiquement après détction du poids du linge afin d'optimiser les résultats.
• Si vous linge pèse moins de 3,5 kg, utilisez le séchage automatique. S'il pèse plus, utilisez le programme Temps de séchage.
• Si les cycles d'essorage et de séchage sont sélectionnés, la vitesse d'essorage est automatiquement sélectionnée afin d'optimiser les résultats.

• Pour le cycle de séchage, vérifie que la vanne d'arrivée d'eau est ouverte.

• Versez la quantité de produit de lavage et d'adoucissant adaptée dans le tiroir et refermez-le.

• Appuyez sur le bouton Départ/Pause.

: le lavage et le séchage se déroulent automatiquement pour des résultats optimaux.

• Le programme sélectionné ne peut plus être modifié une fois que le séchage a commencé.
• Si vous sélectionné la fonction Séchage, la vitesse d'essorage est régée sur la valeur maximale par défaut afin d'optimiser le séchage.
• Si l'arrivée d'eau froide est fermée, le séchage n'est pas effectué.
• Si vous souhaitez sécher du linge après un lavage à la main, Sélectionnez à la fois le programme Essorage et Séchage.

Laver du linge à l'aide du sélecteur de programme

Votre nouveau lave-linge vous simplifie la tâche grâce au système de contrôle automatique « Fuzzy Control » de Samsung. Lorsque vous désissez un programme, le lave-linge définit les options appropriées en matière de température, de temps et de vitesse de lavage.

1. Ouvrez le robinet de votre lavabo.
2. Appuyez sur le bouton Marche/Arrêt.
3. Ouvrez le hublot.
4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge.
5. Fermez le hublot.
6. Ajoutez la lessive et, si nécessaire, l'adoucissant et le liquide de prélavage dans les bacs appropriés.

La fonction de prélavage n'est disponible qu'avez les programmes Coton, Synthétiques, Jeans, Sport et Quotidien. Effectuez un cycle de prélavage uniquement si le linge à laver est très sale.

1. Utilisez le Sélecteur de programme pour sélectionner le programme approprié en fonction du type de linge : Coton, Synthétiques, Jeans, Sport, Délicats, Laine, Lavage main, Quotidien, Express. Levoyant correspondant au programme sélectionné s'allume sur le panneau de commande.
2. À ce stade, vous pouvez contrôler la température de lavage, le nombre de cycles de rincavage, la vitesse d'essorage et le-delai de arrêt différé en appuyant sur le bouton correspondant.
3. Appuyez sur le bouton Départ/Pause pour lancer le cycle de lavage. L'indicateur de progression s'allume et le temps de lavage restant apparait à l'écran.

Option Pause

Il est possible d'ajouter ou de-retirer du linge dans les 5 minutes qui suivent le début du cycle de lavage.

1. Appuyez sur le bouton Départ/Pause pour déverrouiller le hublot.
   Le hublot est bloqué si l'eau est trop CHAUDÉ ou son niveau trop ÉLEVÉ.
2. Àpès avoir reférmé le hublot, appuyez sur le bouton Départ/Pause pour redémarrer le cycle de lavage.

Lorsque le cycle est terminé :

À la fin du programme, le lave-linge s'arrête automatiquement.

1. Ouvrez le hublot.
2. Sortez le linge.

Laver du linge en fonction manuelle

Vou puez laver des vêtements en fonction manuelle, sans utiliser le sélecteur de programme.

1. Ouvrez l'arrivée d'eau.
2. Appuyez sur le bouton Marche/Arrêt du lave-linge.
3. Ouvrez le hublot.
4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge.
5. Fermez le hublot.
6. Ajoutez de la lessive et, si nécessaire, de l'adoucissant ou du liquide de prélavage dans les bacs appropriés.
7. Appuyez sur le bouton Température pourCHOISIR LA TEMPERATURE (Eau froide, 30^ 40^ 60 ^ C et 95^
8. Appuyez sur le bouton Rincage pour désir le nombre de cycles de rincage (cinq cycles au maximum). La durée du lavage augmente en conséquence.
9. Appuyez sur le bouton Essorage pour désir la vitesse d'essorage. La fonction Arrêt cuve pleine vous permet de sortir de votre lave-linge des articles encore non essorés. (® : Sans essorage, / : Arrêt cuve pleine)
10. Appuyez sur le bouton Arrêt différé à plusieurs reprises pour faire défilier les différentes options disponibles (de 3 à 19 heures, par tranches d'une-heure). L'heure affichée correspond à celle à laquelle le cycle de lavage se terminera.
11. Appuyez sur le bouton Départ/Pause pour lancer le cycle de lavage.

effectuer un lavage

INSTRUCTIONS DE LAVAGE

Suivez ces instructions afin d'obtenir un linge parfaitement propre et d'utiliser votre lave-linge de la manière la plus efficace qui soit.

Vérifiez toujours le symbole textile sur le vêtement avant de procéder au lavage.

Triez et lavez votre linge en fonction des criteres suivants :

• Symbole textile : séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et les rayonnés.
• Couleurs : séparez le blanc et les couleurs. Lavez les vêtements de couleur neufs séparément.
  Taille : placer des vêtements de tailles différentes dans la même charge améliore l'action du lavage.
• Sensibilité : lavez les articles délicats séparément, en utilisant le cycle de lavage Délicats pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vérifiez les étiquettes des articles que vous lavez ou reportez-vous au tableau des symboles textiles en annexe.

Vider les poches

Avant chaque lessive, videz toutes les poches des vêtements à laver. Les petits objets durs de forme irrégulière comme les pieces, couteaux, punaises ou trombones risquent en effet d'endommager votre lave-linge. Évitez de laver des vêtements comptant de grandes bouches, des boutons ou d'autres accessoires en métal lourd.

Toute piece métallique présente sur un vêtement risque d'endommager le linge et le tambour. Mettez les vêtements pourvus de boutons ou de broderies sur l'envers avant de les laver.

Veillez à fermer les fermétures à glissière des pantalons et vestes afin de ne pas endommager le tambour. Les fermétures à glissière doivent être maintainues fermées à l'aide d'un fil avant le lavage.

Les vêtements pourvus de lianières peuvent s'emméler avec d'autres vêtements, ce qui risque de les abîmer. Veiliez à attacher ensemble les lianières avant de lancer le cycle de lavage.

Prélaver du coton

Lorsqu'il est associé aux lessives modernes, votre nouveau lave-linge donne de parfaits résultats tout en permettant d'économiser de l'énergie, du temps, de l'eau et de la lessive. Toutefois, si vos cotons sont particulièrement sales, utilisez un programme de prélavage avec une lessive protéinique.

Évaluer la capacité de chargement

Ne surchargez pas le lave-linge, sans quoi votre linge ne sera pas lavé correctement. Utilisez le tableau ci-dessous afin de déterminer la capacité pour le type de linge à laver.

Type de tissu	Capacité
Modèle	WD1704/WD1702
Coton
- légèrement/moyennement sale	7,0 kg
- très sale
Synthétiques	3.0 kg
Jeans	3.0 kg
Sport	2.5 kg
Délicats	2.5 kg
Laine	2.0 kg

• Si la charge de linge n'est pas équilibrée (le message « UE » s'affiche), rééquilibré-la. Un mauvais équilibrage de la charge risque de réduire l'efficacité de l'essorage.
• Lorsque vous lavez des draps ou des couettes, il se peut que la durée de lavage soit allongée ou que l'efficacité de l'essorage soit moindre.

Assurez-vous de placer les soutien-gorge (lavables à l'eau) dans un sac à linge (à acheter séparément).

• Les parties métalliques de la structure peuvent en effet sortir du soutien-gorge et endommager le linge. Il est donc conseilé de les insérer dans un sac à linge fin.
• Les vêtements légers et de petite talle, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge fin.

Ne lavez pas le sac à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales et entraîner des déplacements intempéstifs et dangereux de la machine.

INFORMATIONS SUR LA LESSIVE ET LES ADDITIFS

Quelle lessive utiliser ?

La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lave-linge automatiques.

Respectez les recommendations du fabricant de la lessive ; celles-ci ont ete elaborees en fonction du poids du linge, du degrde de salissure et de la durete de I'eau de voitre region. Si vous ne connaissiez pas le degrde de durete de I'eau de voitre region, renseignez-vous aupres des autorites locales.

N'utilisez pas de dessive qui a durci ou s'est solidifiée, car elle risque de ne pas se dissoudre complètement avant le cycle de rincage. Par conséquent, le rincage ne s'effectuera pas correctement ou le trop-plein risque de se bloquer.

Remarque concernant le programme Laine :

Utilisez uniquement de la lessive liquide neutre spéciale laine.
- Si vous utilisez de la lessive en poudre, elle risque de laisser des traces sur le linge, voire d'endommager les fibres de la laine.

effectuer un lavage

Tiroir à lessive

Votre lave-linge dispose de bacs séparés (pour la lessive et pour l'adoucissant). Répartissez tous les additifs de lavage dans leurs bacs respectifs avant de démarrer votre lave-linge.

N'ouvre PAS le tiroir à lessive lorsque le lave-linge fonctionne.

1. Ouvrez le tiroir à lessive situé sur le côte gauche du panneau de commande.
2. Ajoutez la quantité recommendée de lessive directement dans le bac à lessive (1) avant de démarrer votre lave-linge.
3. Le cas échéant, ajoutez la quantité recommandaee d'adoucissant dans le bac à adoucissant ⑧

Ne mettez JAMAIS de lessive liquide ou en poudre dans ATTENTION le compartmentement réservé à l'adoucissant (8).

1. Si vous utilisez l'option de prélavage, ajoutez la quantité recommandée de lessive dans le bac de prélavage ①.

N'utilise PAS les types de lessive suivants lorsque vous lavez des articles volumineux :

Lessives en tablettes ou en capsules
Lessives nécessitant une boule doseuse et un filet

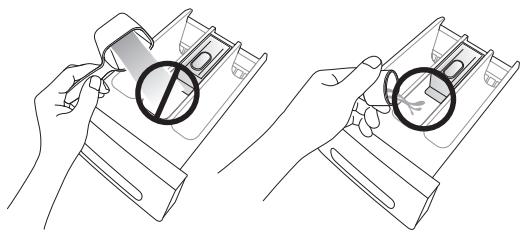

Si l'assouplissant est sous forme concentrée ou épaissé, diluez-le dans un peu d'eau avant de le verser dans le bac afin d'empêcher le blocage du trop-plein.

Lorsque vous refermez le tiroir à lessive, faites attention à ce que de l'adoucissant ne soit pas transféré dans le bac à produit de rinceage.

nettoyage et entretien de votre lave-linge

Il est essentiel de bien entrenir votre lave-linge pour en améliorer ses performances, éviter les réparations inutiles et allonger sa durée de vie.

1. Debranchez le lava-linge de l'alimentation électrique.
2. Ouvrez le capot du filtré en utilisant une piece de monnaie ou une clé.

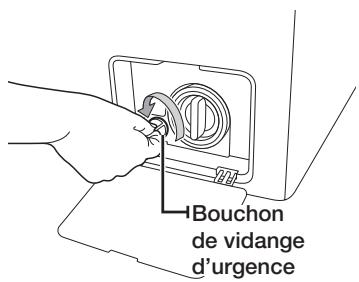

1. Dévissez le capuchon de vidange d'urgence en le tournant vers la gauche.

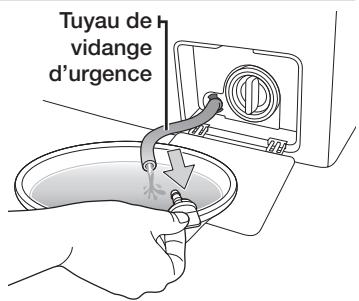

1. Saisissez le tuyau de vidange d'urgence par le capuchon et faites le lentement sorting sur environ 15 cm.
2. Laissez l'eau s'écouler dans un récipient.
3. Rentrez le tuyau de vidange et revissez le capuchon.
4. Remettez le capot du filtré en place.

NETTOVER L'EXTÉRIEUR

1. Essuyez les surfaces extérieures du lave-linge, y compris le panneau de commande, à l'aide d'un chiffon doux et d'un produit d'entretien menager non abrasif.
2. Utilisez un chiffon doux pour secher les surfaces.
3. Ne versez pas d'eau sur le lave-linge.

nettoyage et entretien de votre lave-linge

NETTOYAGE DU TIROIR À LESSIVE ET DU LOGEMENT DU TIROIR

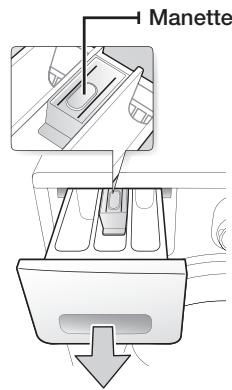

1. Appuyez sur la manette d'ouverture située à l'intérieur du tiroir à lessive et retirez ce dernier.
2. Enlevez le bouchon de rincege du tiroir à lessive.

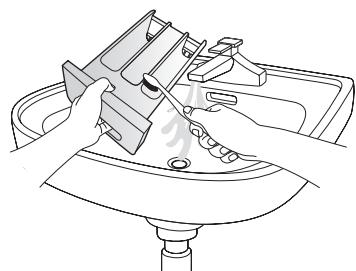

1. Lavez tous les éléments à l'eau claire.

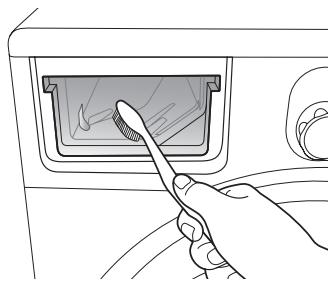

1. Nettoyez le logement du tiroir à l'aide d'une vieille brosse à dents.
2. Replacez le séparateur de lessive liquide dans le tiroir en appuyant fermement dessus.
3. Remettez le tiroir en place.
4. Pour enlever tout résidu de lessive, lancez un programme de rinceage sans metre de linge dans le tambour.

32_ nettoyage et entretien de votre lave-linge

NETTOYER LE FILTRÉ À IMPURETÉS

Il est conseilé de nettoyer le filtre à impuretés 5 à 6 fois par an ou lorsque le message d'erreur « 5E » s'affiche (Reportez-vous à la section « Vidanger le lave-linge en ergence » en page précédente.).

1. Ouvrez le capot du filtre en utilisant une piece de monnaie ou une clé.
2. Dévissez le bouchon de vidange d'urgence en tournant vers la gauche et vidangez toute l'eau
3. Dévissez le bouchon du filtré à impuretés.

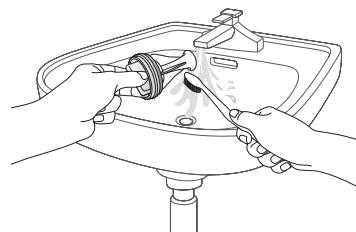

1. Retirez toute impureté et autres corps étranger pris dans le filtré et nettoyez ce dernier. Assurez-vous que l'hélice de la pompé de vidange située derrière le filtré n'est pas bloquée.
2. Remettez en place le bouchon du filtre à impuretés.
3. Remettez le capot du filtré en place.

NETTOYER LE FILTRÉ À MAILLE DU TUYAU D'ARRIVÉE D'EAU

Vou devez nettoyer le filtre à maille du tuyau d'arrivee d'eau au moins une fois par an ou lorsque lemessage d'erreur « 4E » s'affiche :

1. Coupez l'alimentation en eau du lave-linge.
2. Dévissez le tuyau à l'arrière du lave-linge. Pour éviter les projections d'eau dues à l'air sous pression contenu dans le tuyau, recouvre ce dernier d'un linge.
3. À l'aide d'une pince, sortez doucement le filtré à maille du tuyau et rincez-le sous l'eau jusqu'à ce qu'il soit propre. Nettoyez également l'intérieur et l'extérieur du raccord filtré.
4. Remettez le filtré en place.
5. Revissez le tuyau sur le lave-linge.
6. Assurez-vous que les raccords sont étanches et ouvre le robinet.

RéPARER UN LAVE-LINGE QUI A GELÉ

Si la température descend en dessous de 0 °C et que votre lave-linge est gelé :

1. Debranchez le lave-linge.
2. Versez de l'eau chaude sur le robinet pour assoupir le tuyau d'arrivée d'eau.
3. Retirez le tuyau d'arrivee d'eau et trempez-le dans I'eau chaude.
4. Versez de l'eau chaude dans le tambour du lave-linge et laissez-la agir pendant 10 minutes.
5. Rebranche le tuyau d'arrivée d'eau sur le robinet et vérifie que l'arrivée d'eau et la vidange fonctionnent normalement.

ENTREPOSER LE LAVE-LINGE

Si vous nevez entreposeraire lave-linge pendant une perteode prolongee, il est préferable de le vidanger et de le débrancher. Les lave-linge peuvent etre endommages s'il reste de I'eau dans les tuyaux et les composants internes avant I'entreposage.

1. Sélectionnez le cycle Express et versez un agent de blanchiment dans le bac d'agent de blanchiment. Lancez un cycle complet à vide.
2. Fermez les robinets d'eau et débranchez les tuyaux d'alimentation.
3. Débranchez votre lave-linge de l'alimentation électrique et laisseze le hublot ouvert pour laisser l'air circulier à l'intérieur du tambour.

Si vous lave-linge a ete entreposé à des températures inférieures au point de congélation, attendez que I'eau gelée à I'intérieur degèle avant de I'utiliser a nouveau.

Codes d'erreur et de dépannage

VÉRIFIEZ LES POINTS SUIVANTS SI...

PROBLÈME	SOLUTION
votre lave-linge ne démarre pas.	• Assurez-vous que le lave-linge est branché. • Assurez-vous que le hublot est correctement fermé. • Assurez-vous que le ou les robinetés d'arrivée d'eau sont ouverts. • Assurez-vous d'avoir appuyé sur le bouton Démarrer/Pause.
l'eau n'arrive pas ou le débit est insuffisant.	• Ouvrez le robinet d'arrivée d'eau à fond. • Assurez-vous que le tuyau d'eau n'est pas gelé. • Démêlez les tuyaux d'arrivée d'eau. • Nettoyez le filtrtre du tuyau d'arrivée d'eau.
il reste de la lessive dans le tiroir à lessive à la fin du programme de lavage.	• Assurez-vous que la pression d'eau est suffisante pour faire fonctionner le lave-linge. • Assurez-vous que de la lessive a été ajoutée dans le bac central du tiroir à lessive.
votre lave-linge vibre ou est trop bruyant.	• Assurez-vous que le lave-linge est installé sur une surface plane. Si la surface n'est pas plane, ajustez les pieds régibles pourmettre le lave-linge à niveau. • Assurez-vous que les vis de transport ont été enlevées. • Assurez-vous que le lave-linge n'est en contact avec chaque autre object. • Assurez-vous que la charge de linge est bien équilibrée.
Le lave-linge ne vidange et/ou n'essore pas	• Démêlez tous les tuyaux. Vérifiez que les tuyaux ne sont pas emméliés. • Assurez-vous que le filtrtre à impuretés n'est pas bouché.
le hublot est verrouillé ou ne s'ouvre pas.	• Le hublot ne s'ouvre que 3 minutes après l'arrêt ou la désactivation du lave-linge.

Si le problème persiste, contactez le service clientèle de Samsung le plus proche.

34_Codes d'erreur et de dépannage

CODES D'ERREUR

En cas de dysfonctionnement de votre lave-linge, un code peut apparaître sur l'afficheur. Si tel est le cas, consultez le tableau ci-dessous et essayez la solution proposée avant de contacter le service clientèle de Samsung.

CODE D'ERREUR	SOLUTION
dE	• Assurez-vous que le hublot est correctement fermé. • Assurez-vous que le linge n'est pas pris dans la porte.
4E	• Assurez-vous que le robinet d'eau est ouvert. • Vérifiez la pression de l'eau.
5E	• Nettoyez le filtre à impuretés. • Assurez-vous que le tuyau de vidange est correctement installé.
UE	• La charge de linge n'est pas équilibrée. Rééquilibréz la charge. Si vous souhaitez laver un seul vêtement, par exemple un peignoir de bain ou un jean, il se peut que le résultat final de l'essorage ne soit pas satisfaisant et que le message d'erreur « UE » apparaisse à l'écran.
cE/3E	• Contactez le service après-vente.
Hot	• Ce message apparait lorsque la température interne du tambour est élevé. • Le ventilateur se met automatiquement en marche. Il vous suffit d'attendre que le message « Hot » (Chaud) disparaisse.
Sd/Sud	• Cette erreur survient lorsqu'une trop grande quantité de mousse est détectée. Elle s'affiche également pendant que la mousse est evacuée. Lorsque la mousse a été evacuée, le cycle normal reprend (c'est l'une des opérations normales). Il s'agit d'un message d'erreur pour éviter les défaillances de non-détction).
Uc	• Si la tension électrique fournie est instable, le lave-linge se met en pause pour protéger ses équipements ELECTriques. • Si la tension correcte est fournie, le cycle reprend automatiquement.

Si un code non répertorié dans ce tableau s'affiche ou si la solution sugérée ne résout pas le problème, contactez le service clientèle de Samsung ou votre revendeur Samsung.

tableau des programmes

TABLEAU DES PROGRAMMES

(au choix)

PROGRAMME	Charge maxi. (kg)	LESSIVE			Température maxi. (°C)
	WD1704/WD1702	Prélavage	Lavage	Adouci.
Coton	7.0	●	oui	●	95
Synthétiques	3.0	●	oui	●	60
Jeans	3.0	●	oui	●	60
Sport	2.5	●	oui	●	60
Délicats	2.5	-	oui	-	40
Laine	2.0	-	oui	-	40
Lavage main	2.0	-	oui	●	40
Désodorisation	1.0	-	-	-	(NON AFFICHÉ)
Anti-allergies	1.0	-	-	-	(NON AFFICHÉ)
Séchage	5.0	-	-	-	(NON AFFICHÉ)
Quotidien	3.0	●	oui	●	60
Express	3.0	-	oui	●	60

PROGRAMME	Vitesse d'essorage maxi. (tr/min)		Arrêt différé	Durée du programme (min.)
	WD1704	WD1702
Coton	1400	1200	●	120
Synthétiques	1200	1200	●	90
Jeans	800	800	●	78
Sport	1200	1200	●	72
Délicats	800	800	●	50
Laine	800	800	●	38
Lavage main	400	400	●	31
Désodorisation	-	-	●	29
Anti-allergies	-	-	●	59
Séchage	-	-	●	160
Quotidien	1200	1200	●	70
Express	1400	1200	●	29

1. Un prélavage allonge la durée du programme d'environ 15 minutes.
2. La durée d'un programme a ete calculée selon les conditions specifiées par la norme CEI 60456/EN 60456.
3. Les tests de performances de lavage selon le label énergétique européen et conformément à la norme EN 50229 doivent être effectués avec une charge de 7kg et le programme suivant : Cotton 60^+ intensive (Coton 60^+ Intensif).
4. Pour les tests de performances de séchage selon le label énergétique européen et conformément à la norme EN 50229, la charge de base de 7kg pour le lavage doit être divisée en deux parties égales d'environ 3,5kg et chaque partie doit être séchéée séparément à l'aide du programme Cupboard Dry (Prêt à ranger).
5. La durée des programmes en foyer individuel peut différer des valeurs données dans le tableau en fonction des variations de pression et de température de l'arrivée d'eau, de la charge et du type de linge.
6. Lorsque la fonction de lavage Intensif est selectionnée, la durée de chaque programme augmente.

36 tableau des programmes

TABLEAU DES SYMBOLES TEXTILES

Les symboles suivants offrent des conseils sur l'entretien des vêtements. Les symboles textile sont au nombre de quatre ; ils sont généralement énumérés dans l'ordre suivant : lavage, blanchiment, séchage et repassage et, au besoin, nettoyage à sec.

L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés). Observe les consignes associées à chaque symbole textile pour optimiser la durée de vie de votre linge et limiter les problèmes de lavage.

Matériau résistant	Repassage à 100 °C maximum
Tissu délicat	Pas de repassage
Température de lavage maximale : 95 °C	Nettoyage avec tous les dissolvants habituels
Lavage à 60 °C	Nettoyage au percloréthylène, dissolvants fluorés ou essences minérales
Lavage à 40 °C	Nettoyage uniquement par essences minérales
Lavage à 30 °C	Pas de nettoyage à sec
Lavage à la main seulement	Séchage à plat
Nettoyage à sec uniquement	Sécher sans essorer
Chlorage dilué à froid	Séchage sur fil
Pas de chlorage	Séchage en machine possible, température modérée
Repassage à 200 °C maximum	Séchage en machine, température BASSE
Repassage à 150 °C maximum	Pas de séchage en machine

PROTECTION DE L'ENVIRONNEMENT

• Cet apparéil a été fabriqué à partir de matériel aux recyclables. Si vous decide de le jeter, veuillez respecter les normes locales en matière d'évacuation des déchets. Coupez le cordon d'alimentation de façon à ce que l' apparéil ne puisse pas été raccordé à une source électrique. Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil.
• Ne dépassez pas les quantités de détermagent préconisées dans les instructions du fabricant du détermagent.
  N'utilisez de produits detachant et blanchissant avant le cycle de lavage qu'en cas d'absolue nécessite.
• Economisez de l'eau et de l'électricité en ne faisant tourner que des charges pleines (la charge exacte dépend du programme utilisé).

Cet apparéil est conforme aux normes européennes de sécurité, à la directive 93/68/CE et à la norme EN 60335.

CHARACTERISTIQUES TECHNIQUES

TYPE			LAVE-LINGÀ CHARGEMENT FRONTAL
DIMENSIONS			WD1704EJ/WD1704RJ/WD1704JJWD1702EJ/WD1702RJ/WD1702JJ
			L 59,8 cm x P 60 cm x H 84,4 cm
PRESSION DE L'EAU			50 kPa ~ 800 kPa
VOLUME D'EAU			56 l
POIDS NET			WD1704EJ/WD1704RJ/WD1704JJWD1702EJ/WD1702RJ/WD1702JJ
			68 kg
CAPACITÉ DE LAVAGE ET D'ESSORAGE			7 kg [SECHAGE DU LINGE]
CAPACITÉ DE SÉCHAGE			5 kg
CONSOMMATION	MODELE		WD1704EJ/WD1704RJ/WD1704JJWD1702EJ/WD1702RJ/WD1702JJ
	LAVAGE		220 V	150 W
			240 V	150 W
	LAVAGE ETCHAUFFAGE		220 V	2000 W
			240 V	2400 W
	SÉCHAGE		230 V	1600 W
	ESSORAGE	MODELE	WD1704EJ/WD1704RJ/WD1704JJ	WD1702EJ/WD1702RJ/WD1702JJ
		230V	350 W	250 W
	POMPAGE		34 W
EMBALLAGE POIDS	MODELE		WD1704EJ/WD1704RJ/WD1704JJWD1702EJ/WD1702RJ/WD1702JJ
	PAPIER		1.9 kg
	PLASTIQUE		2.3 kg
VITESSES D'ESSORAGE	MODELE		WD1704EJ/WD1704RJ/WD1704JJ	WD1702EJ/WD1702RJ/WD1702JJ
	tr/min		1400	1200

L'aspect et les caractéristiques du produit peuvent faire l'objet de modifications sans préavis à des fins d'amélioration.

SAMSUNG

DES QUESTIONS OU DES COMMENTAIRES ?

Pays	APPELEZ LE	OU RENDEZ-VOUS SUR LE SITE
FRANCE	01 48 63 00 00	www.samsung.com

Code n°DC68-02696S-01_FR
