MODE D'EMPLOI COLOREDGE CG276W-BK EIZO

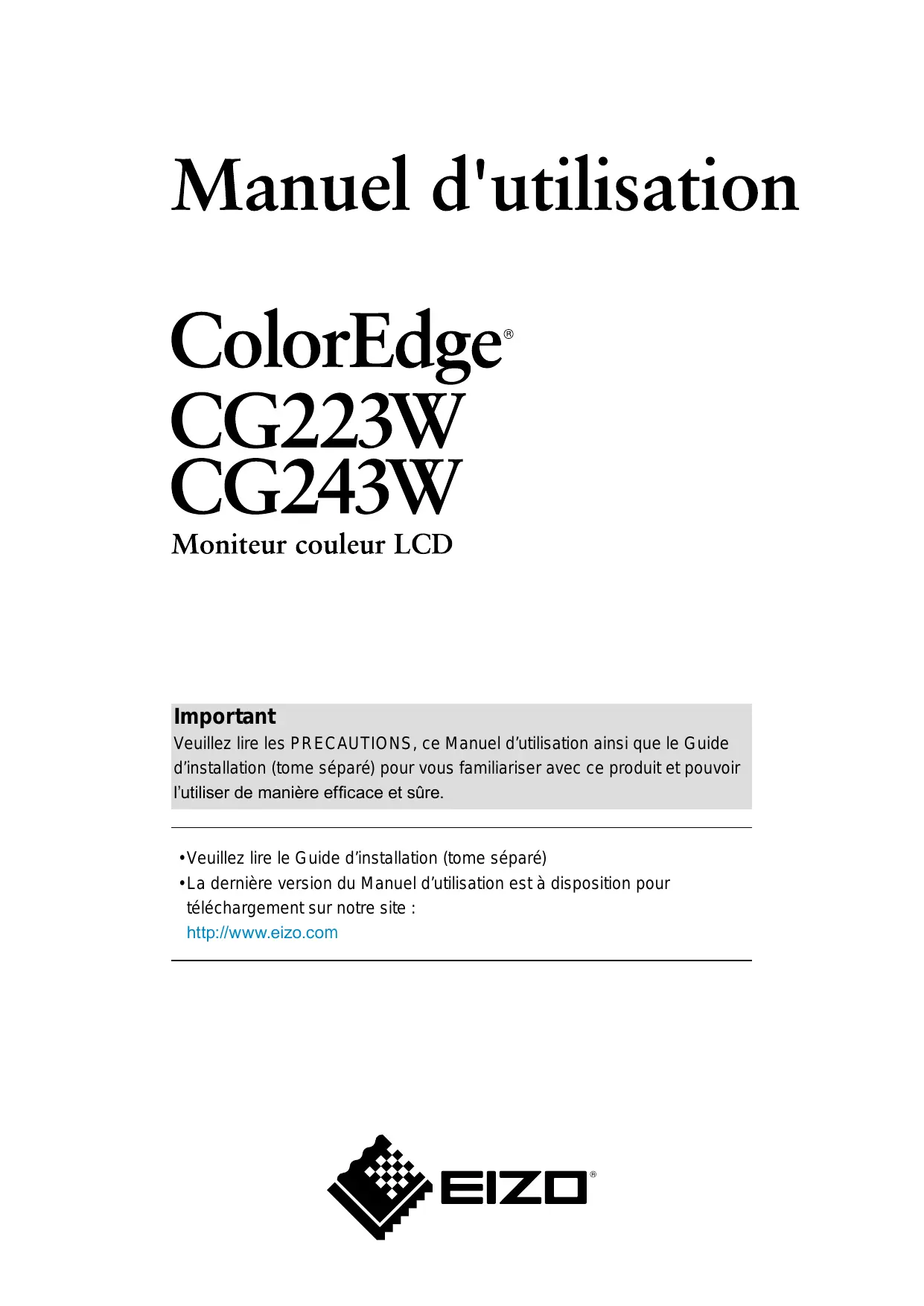

Manuel d'utilisation ColorEdge CG223W CG243W Moniteur couleur LCD Important Veuillez lire les PRÉCAUTIONS, ce Manuel d'utilisation ainsi que le Guide d'installation (tome séparé) pour vous familiariser avec ce produit et pouvoir l'utiliser de manière efficace et sûre. + Veuillez lire le Guide d'installation (tome séparé) - La dernière version du Manuel d'utilisation est à disposition pour téléchargement sur notre site : http://www.eizo.com

Les caractéristiques techniques varient en fonction des régions de commercialisation. Vérifiez que les caractéristiques techniques sont rédigées dans la langue de la région d'achat de l'appareil. Ce produit est conforme à la norme TCO sur la sécurité, l'ergonomie, l'environnement des matériels de bureau, entre autres. Pour obtenir un résumé de la norme TCO, reportez-vous à notre site Web. http://www.eizo.com Copyright© 2009 EIZO NANAO CORPORATION Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire ou transmise sous quelque forme et par quelque moyen que ce soit électronique, mécanique ou autre, sans l'autorisation écrite préalable de E1ZO NANAO CORPORATION. EIZO NANAO CORPORATION n'est tenu à aucun engagement de confidentialité sauf en cas d'accord préalable passé avant la réception de ces informations par E1ZO NANAO CORPORATION. Malgré tous les efforts déployés pour garantir la mise à jour des informations contenues dans ce manuel, veuillez noter que les caractéristiques techniques du moniteur EIZO sont sujettes à modification sans préavis. Apple, ColorSyne, Macintosh et Mac OS sont des marques déposées de Apple Inc. VGA est une marque déposée de International Business Machines Corporation. Windows et Windows Vista sont des marques déposées enregistrées de Microsoft Corporation aux États-Unis et dans d'autres pays. La police bitmap round gothic gras utilisée pour ce produit est conçue par Ricoh. Les icônes DisplayPort et VESA sont des marques et des marques déposées de Video Electronics Standards TM Association D» ColorNavigator, PowerManager et UniColor Pro sont des marque commerciale de EIZO NANAO CORPORATION. EIZO, le logo EIZO et ColorEdge sont des marques déposées de EIZO NANAO CORPORATION au Japon et dans d'autres pays.

Avertissement concernant le moniteur En plus de la creation de documents, de la visualisation de contenu multimedia et autres usages polyvalents, ce produit est aussi prevu pour des applications telles que la creation graphique, le traitement d'images numeriques, pour lesquelles la reproduction precise des couleurs est une priorite. Ce produit a été réglé spécialement en usine en fonction de la région de destination prévue. Les performances du produit peuvent être différentes de celles indiquées dans les caractéristiques en cas d’utilisation dans une région différente de celle prévue à l’origine. Ce produit peut ne pas être couvert par la garantie pour des usages autres que ceux décrits dans le présent manuel. Les spécifications décrites dans le présent manuel ne sont applicables que pour les cordons d’alimentation et les câbles d'interface spécifiés par nos soins. Utilisez avec ce produit les produits optionnels fabriqués ou spécifiés par nos soins. Dans la mesure où 30 minutes sont néc aires à la stabilisation des performances des composants électriques, vous devez réglez le moniteur au moins 30 minutes après l’avoir mis en marche. Pour éviter la variation de luminosité due à un usage prolongé comme pour assurer la stabilité de la luminosité, il est recommandé d'utiliser un réglage de luminosité aussi bas que possible. Lorsque l’image de l'écran change après que la même image est restée affichée pendant une période prolongée, une image rémanente risque de s'afficher. Utilisez l’économiseur d’écran ou la fonction d'économie d'énergie pour éviter d’afficher la même image pendant une période prolongée. Un nettoyage périodique est recommandé pour conserver son aspect neuf au moniteur et prolonger sa durée de vie. (Référez-vous à « Nettoyage » sur la page suivante.) Le panneau LCD est fabrique a l’aide d’une technologie de haute precision. Cependant, l’apparition de pixels manquants ou de pixels allumes n’est pas un signe de dysfonctionnement du moniteur LCD. Pourcentage de pixels effectifs : 99,9994 % ou superieur. La durée de vie du rétro-éclairage du panneau LCD est limitée. Si l’écran s’assombrit ou se met à scintiller, prenez contact avec votre revendeur. N’appuyez pas violemment sur le panneau ou sur les bords, vous risqueriez d'endommager l'affichage en laissant du moirage, etc. Une pression continue sur le panneau LCD peut le détériorer ou l’'endommager. (Si des marques de pression restent sur le panneau LCD, affichez un écran blanc ou noir sur le moniteur. Le problème peut être ainsi résolu.) Ne frottez pas l'écran et évitez d'appuyer dessus avec des objets coupants ou pointus, par exemple un stylo ou un crayon, qui peuvent endommager le panneau. Ne tentez jamais de le nettoyer à sec avec du tissu, au risque de le rayer. Lorsque le moniteur est froid et déplacé dans une autre pièce ou lorsque la température de la pièce augmente rapidement, de la condensation peut se former à l’intérieur et à l'extérieur du moniteur. Dans ce cas, ne mettez pas le moniteur sous tension et attendez la disparition de la condensation. Sinon, le moniteur pourrait être endommagé.

Nettoyage Latiention] + N'utilisez jamais de solvants ou produits chimiques, tels que du diluant, de la benzine, de la cire, de l'alcool, desinfectant et de la poudre abrasive, qui pourraient endommager la carrosserie ou le panneau LCD. © Panneau LCD + Nettoyez le panneau LCD à l’aide d’un chiffon doux tel qu’un chiffon en coton ou une pochette nettoyante pour les lunettes. + Si necessaire, il est possible d'eliminer les taches rebelles a l'aide du chiffon ScreenCleaner fourni, ou en humidifiant une partie d'un chiffon pour augmenter son pouvoir nettoyant. © Carrosserie + Nettoyez la carrosserie à l’aide d’un chiffon doux imbibé d’un peu de détergent doux. Pour un confort d'utilisation du moniteur + Un écran trop sombre ou trop lumineux peut abîmer les yeux. Ajustez la luminosité du moniteur en fonction des conditions ambiantes. + Regarder le moniteur trop longtemps entraîne une fatigue oculaire. Faites des pauses de 10 minutes toutes les heures.

Couverde ….. Avertissement concernant le moniteur...

Chapitre 1 Introduction

1-1. Caractéristiques. 1-2. Commandes et fonctions 1-3. Disque utilitaire … © Contenu du disque et présentation du logiciel. © Pour utiliser ColorNavigator … 1-4. Fonctionnement de base et Fonctions. Fonctionnement de base du menu de réglage... Affichage du Guide Touches Fonctions

Chapitre 2 Ajustage de l'écran

2-1. Réglage de la résolution de l'écran Résolutions/Fréquences compatibles … Setting Resolution... © Windows 7... © Windows Vista © Windows XP. @ Mac OS X.. 2-2. Afficher l'ecran correctement Entrée numérique . Entrée analogique. 2-3. Réglage de la couleur. © Sélection du mode d'affichage (Color Mode)....18 © Réglages avancés. 419 © Options de réglage pour chaque mode 19 À © Réglage de la luminosité [Luminosité] © Réglage du contraste [Contraste] . © Réglage de la température de couleur [Température]. © Réglage de la valeur gamma [Gamma] . © Réglage de la nuance [Nuance]... © Réglage de la saturation des couleurs [Saturation]… © Pour accentuer le contour de l'image [Contour optimal]... © Réglage de la valeur de gain [Gain]. © Réglage de la niveau de noir [Niveau de noir] © Pour régler six couleurs [6 Couleurs] 2-4. Affichage de basses résolutions © Pour modifier la taille de l'écran [Taille] : 2-5. Configurer la performance des images en mouvement [Overdrive] (CG243W) …

Chapitre 3 Réglage du moniteur...

3-1. Activation/Désactivation de la sélection du mode [Mode Prédéf] … 3-2. Touches de verrouillage [Verrouillage] 3-3. Réglage de l'affichage du logo ElZO [Logo]... 26 j 3-4. Réglage de l'orientation [Orientation] E 3-5. Réglage de la langue [Langue]... É 3-6. Reglage de la plage de frequence i [Larg. bande sign Î 87. Réglage de la position d'affichage du menu de réglage [Position du Menu]... É 3-8. Restauration des réglages par défaut © Restauration des valeurs de réglage de la couleur [Réinit. couleur] © Restauration de tous les paramètres par défaut (réglages d'usine) [Tout réinit.].

Chapitre 4 Fonction d'économie d'énergie

4-1. Réglage de la fonction d'économie d'énergie [Veille]... 4-2. Réglage du témoin de fonctionnment H [Voyant Tension]... ? 4-3. Configuration de la fonction de réglage automatique de la luminosité [Auto EcoView]..…. ; Chapitre 5 Dépannage... } Chapitre 6 Référence Î 6-1. . 6-2. Raccordement de plus de deux ordinateurs au moniteur … Fixation d’un bras … © Commutation du signal d'entrée H © Pour régler la sélection du signal d'entrée H [Sélection entrée] … 6-3. Utilisation du bus USB (Universal Serial Bus) @ Environnement système requis. © Procédure de connexion (Configuration de la fonction USB). 6-4. Affichage des informations sur le moniteur … © Affichage des informations grâce au bouton ()... 38 © Affichage des informations sur le signal H [infos Signal] … 38 É © Affichage des informations sur le moniteur [infos Moniteur] … 38 E 6-5. Spécifications. 6-6. Glossaire 6-7. Synchronisation prédéfinie i ; TCO'03 Er i FCC.Declaration.of Conformity … H ? Hinweise zur Auswahl des richtigen É Schwenkarms für Ihren Monitor …. } Hinweis zur Ergonomie

Chapitre 1 Introduction

Merci beaucoup pour votre choix d’un moniteur couleur EIZO. 1-1. Caractéristiques 22 “ Breitbildformat LCD (CG223W) / 24 “ Breitbildformat LCD (CG243W) Large palette de couleurs, couvrant 95 % de l’espace couleur Adobe RGB (CG223W) / 98% (CG243W) Résolution 1680 points * 1050 lines (CG223W) / 1920 points x 1200 lines (CG243W) HDCP (High-bandwidth Digital Content Interface) Mode de synchronisation d’images pris en charge : 47.5 - 61Hz (CG223W) :23.75 - 30.5Hz, 47.5 - 61Hz (CG243W) Applicable au DisplayPort (applicable à 8 bits ou 10 bits, non applicable aux signaux audio) 3 terminaux d’entrée de signal (DVI-I * 2, DisplayPort x 1) La fonction Color Mode reproduit la palette de couleurs et la compatibilite gamma avec les standards d'emission [EBU/Rec.709/SMPTE-C] et les standards de cinema numerique [DCI] «2-3. Sélection du mode d'affichage (Color Mode) » (page 18) L' etiquette « Certification du reglage » decrit les caracteristiques individuelles de couleur du moniteur L'affichage Portrait/Paysage est disponible (rotation de 90° vers la droite) Capot anti-reflets integre Le logiciel de calibration « ColorNavigator » vous permet d'étalonner les paramètres du moniteur et de générer les profils couleur «1-3. Disque utilitaire » (page 8) Compatible avec le logiciel de simulation des deficiences liees a la couleur « Unicolor Pro » Ce logiciel peut etre telecharge sur htip:/www.eizo.com Fonction économie d'énergie Cet appareil est doté d’une fonction visant à réduire la consommation d'énergie. - Consommation d'énergie si le commutateur principal est désactivé : 0 W Equipé d’un commutateur d'alimentation principal. Si vous désactivez le commutateur d'alimentation principal alors que le moniteur n’est pas utilisé, l'alimentation du moniteur est coupée. - Fonction Auto EcoView Le capteur situé sur la face avant du moniteur détecte la luminosité ambiante pour régler automatiquement la luminosité de l'écran à un niveau confortable. Une luminosité trop excessive est néfaste à l’environnement et risque de causer des troubles oculaires. En diminuant la luminosité, vous réduisez votre consommation d'énergie et évitez des troubles oculaires. «43. Configuration de la fonction de réglage automatique de la luminosité [Auto EcoView] » (page 30) REMARQUE + Ce moniteur peut être positionné pour le mode Portrait ou Paysage. Cette fonction permet de régler l'orientation du menu de réglage lors de l’utilisation de l'écran du moniteur à la verticale. (Reportez-vous au paragraphe « Pour régler l'orientation du menu de réglage [Orientation] » à la page 26.) + Pour utiliser le moniteur en position « Portrait », la prise en charge de la carte vidéo est requise. Si vous utilisez le moniteur en position « Portrait », il peut etre nécessaire de modifier le réglage selon la carte vidéo utilisée par votre ordinateur. Pour plus d'informations, reportez-vous au manuel de la carte vidéo.

Chapitre 1 Introduction

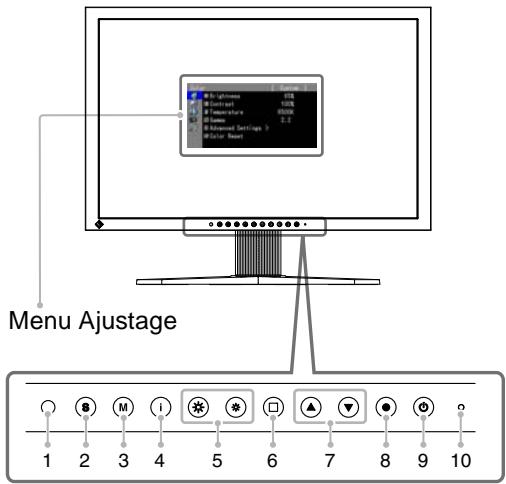

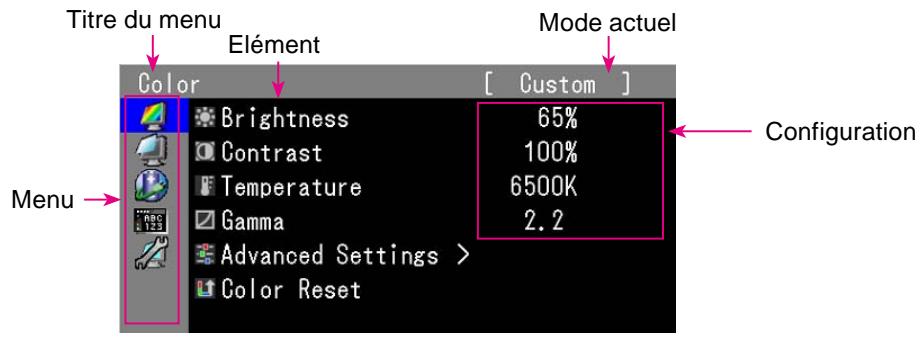

1-2. Commandes et fonctions Ex. CG243W Menu Ajustage 1 | Capteur (AutoEcoView) | Détecte la luminosité ambiante. Fonction Auto EcoView. 2 | Touche © Permet de commuter les signaux d'entrée de l'affichage lors de la connexion de plus de 2 ordinateurs au moniteur. 3 | Touche Vous permet de modifier le Color Mode. 4 | Touche @) Permet d'afficher les informations relatives au moniteur ou aux signaux d'entrée. 5 | Touche © Permet de régler la luminosité. 6 | Touche © Permet d'annuler l'ajustement/le réglage ou de quitter le menu de réglage. 7 | Touche AN Pour sélectionner un élément d'ajustage ou augmenter/diminuer les valeurs ajustées pour des ajustages avancés à l'aide du menu Ajustage. 8 | Touche ©) Pour afficher le menu Ajustage, pour sélectionner un élément de l'écran de menu et sauvegarder les valeurs ajustées. 9 | Touche © Pour mettre sous/hors tension. 10 | Voyant d'alimentation Pour indiquer l'état de fonctionnement du moniteur. Bleu : En fonctionnement Bleu clignotant : Lorsque le minuteur est défini dans (2 énergie) ColorNavigator, indique qu'un nouveau calibrage est nécessaire (en mode CAL). Orange : Economie d'énergie Eteint : Hors tension 11 | Commutateur Permet de mettre le moniteur sous/hors tension. d'alimentation principal 12 | Connecteur Permet de connecter le cordon d'alimentation. d'alimentation 13 | Connecteurs de signal | Connecteur DisplayPort x 1 d'entrée 14 | Connecteurs de signal | Connecteur DVI-I x 2 d'entrée 15 | Port USB (amont) Permet de raccorder un câble USB lors de l'utilisation du logiciel nécessitant une connexion USB ou lors de l'utilisation de la fonction de concentrateur USB. 16 | Port USB (aval) Permet de raccorder un périphérique USB. 17 | Pied Utilisé pour ajuster la hauteur et l'angle de l'écran du moniteur. 18 | Fente pour le Compatible avec le système de sécurité MicroSaver de Kensington. verrouillage de sécurité 19 | Enveloppe de câbles Protège les câbles du moniteur.

Chapitre 1 Introduction 7

1-3. Disque utilitaire Un CD-ROM « EIZO LCD Utility Disk » est fourni avec le moniteur. Le tableau suivant présente le contenu du disque et l’ensemble des logiciels. © Contenu du disque et présentation du logiciel Le disque inclut des logiciels d'application pour les réglages et le Manuel d'utilisation. Lisez le fichier «Readme.txt » ou « read me » inclus sur le disque pour connaître les procédures de démarrage des logiciels ou d'accès aux fichiers. Elément Présentation Pour Pour Windows|Macintosh Fichier « Readme.txt » ou « read me » n n ColorNavigator Un logiciel d'application permettant de calibrer les caractéristiques du moniteur et de générer des profils ICC (pour Windows) et des profils Apple ColorSync (pour Macintosh). Ÿ Ÿ (Un ordinateur doit être raccordé au moniteur à l'aide du câble USB fourni.) Reportez-vous à la description ciaprès. Utilitaire de Logiciel d'affichage de motifs du moniteur utilisé lors du ; réglage de l’ écran réglage manuel de l'image du signal d'entrée analogique. Fichiers de motifs |Pour le réglage manuel de l'image d'entrée du signal de réglage d'écran analogique. Si l'Utilitaire de réglage de l'écran n'est pas j compatible avec votre ordinateur, utilisez ce fichier pour régler l'image. Manuel d'utilisation (PDF file) \ \ © Pour utiliser ColorNavigator Pour installer et utiliser le logiciel, consultez le manuel d’utilisation du logiciel correspondant sur le CD-ROM. Pour utiliser ce logiciel, vous devez raccorder un ordinateur au moniteur à l’aide du câble USB fourni. Pour plus d'informations, reportez-vous au « 6-3. Utilisation du bus USB (Universal Serial Bus) » (page 37). 8 Chapitre 1 Introduction

1-4. Fonctionnement de base et Fonctions Fonctionnement de base du menu de réglage 1 Affichage du menu de réglage Appuyez sur (®). Le menu de réglage apparaît. Titre du menu Mode actuel Elément [ Custom ] 4 | #Brightness 654 _——. I où Contrast 100% onfiguration Menu d F Temperature 65004 21 Gamma L2 & Advanced Settings » U Color Reset 2 Réglage/Configuration

1. Sélectionnez le menu à régler/configurer à l’aide des touches (Xe).

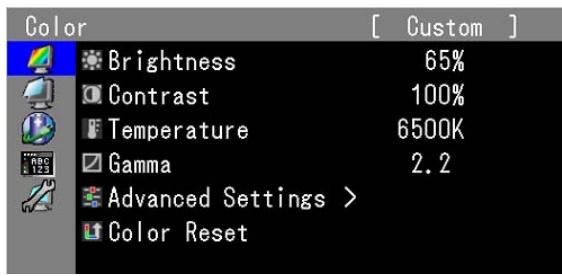

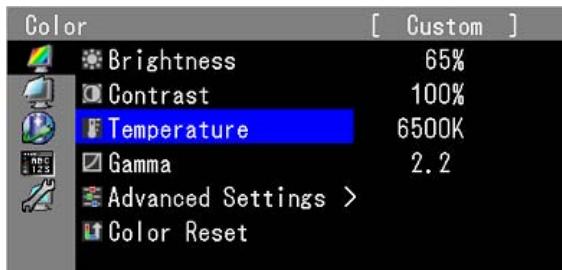

Color [ Custom ] Æ Brightness 65% AIN où Contrast 100% IBM F Temperature 6500K , puis appuyez sur (®). 1 Gamma 1.2 Æ Advanced Settings > 4 Color Reset

2. Sélectionnez l'élément à régler/configurer à l’aide des touches @®), puis appuyez sur ©.

[ Custom ] 2 #Brightness 65% Ji où Contrast 100% BEN F Temperature CHIEN Z1 Gamma Æ Advanced Settings > 1 Color Reset [ Custom ] #Brightness 65% D Contrast 100% F Temperature 650! Gamma Æ Advanced Settings > 4 Color Reset 3 Sortie Appuyez plusieurs fois sur (©. Le menu de réglage disparaît.

Chapitre 1 Introduction

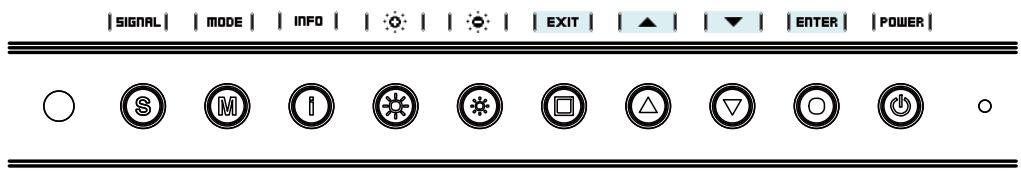

Affichage du Guide Touches Appuyez sur les touches situées à l'avant (à l'exception de la touche ©). La touche guide apparaît au dessus de la touche. (Si le moniteur est en position « Portrait », la touche guide apparaît à côté de la touche.) Iséne mel Lol || | & | ler) | A lol lee] (iroum] 0@660C0OCO0E : Tips + Le Guide Touches s'affichera pendant que le menu de réglage ou le menu Color Mode est montré. + La touche guide s'affiche différemment en fonction du menu ou de l'état sélectionné. + En mode CAL mode, bien que le Guide Touches soit affiché au dessus des touches 6 et (®), la luminosité ne peut pas être réglée. 10 Chapitre 1 Introduction

Fonctions Le tableau ci-dessous résume les réglages et paramètres de Menu de réglage. Menuprncpel) STD ( Réuscomuaen Couleur «2-3. Réglage de la couleur » (page 18) ENuance = Asaturation ÆContoour optimal Gain Diveau de noir au Couleurs LRéinit. couleur « 3-8. Restauration des réglages par défaut » (page 28) Ecran « 2-4. Affichage de basses résolutions » (page 24) je] ] «2-2. Régler le Signal d'Entrée SDI » Ajustement " (page 14) Niveau Analog. IlHorioge Phase (® Position Hor. [Æbosition Vert. PowerManager [Pl Veille «4-1. Réglage de la fonction d'économie d'énergie » (page 29) E ÉZAuto EcoView «4-3. Configuration de la fonction de réglage L automatique de la luminosité » (page 30) Aaron «4-2. Réglage du témoin de fonctionnment » (page 30) Configurer OSD # gue « 3-5. Réglage de la langue » (page 27) orientation «3-4. Réglage de l'orientation » (page 26) «Position du Menu « 3-7. Réglage de la position d'affichage du menu u de réglage » (page 28) Outils SSélection entrée «6-2. Raccordement de plus de deux ordinateurs au moniteur » (page 35) æ Overdrive (CG243W) « 2-5. Configurer la performance des images en mouvement » (page 24) FiMode Prédéf «3-1. Activation/Désactivation de la sélection du mode » (page 25) A!infos Signal «6-4. Affichage des informations sur le moniteur TT) » (page 38) L'infos Moniteur LA rout réinit. «3-8. Restauration des réglages par défaut » {page 28)

• La fonction de réglage/configuration du menu <Couleur> dépend du Color Mode sélectionné (page 19). Le tableau ci-dessous affiche les sous-menus quand le mode « Custom » est sélectionné (voir « 2-3. Réglage de la couleur » (page 18)).

Chapitre 1 Introduction 11

Chapitre 2 Ajustage de l’écran

2-1. Réglage de la résolution de l’écran Résolutions/Fréquences compatibles Le moniteur est compatible avec les résolutions suivantes. D'entrée analogique Résolution Signal applicable Fréquence Dot Clock |CG223W |CG243W 640x480 VGA 60Hz \ Ÿ 720x400 VGA TEXT 70Hz \ Ÿ 800x600 VESA 60Hz \ \ 1024x768 VESA 60Hz \ \ 1024x768 VESA = 75Hz \ — 1024x768 VESA 85Hz \ — 1152x864 VESA 75Hz 170MHz (Max.) \ — 1280x960 VESA 60Hz \ Ÿ 1280x1024 VESA 60Hz \ \ 1600x1200 VESA 60Hz — V 1680x1050" VESA CVT 60Hz \ Ÿ 1680x1050" VESA CVT RB 60Hz \ — 1920x1200"2 VESA CVT RB 60Hz — Ÿ Digital Input (DVI/DisplayPort) Résolution Signal applicable Fréquence Dot Clock _|CG223W | CG243W 640x480 VGA 60Hz Ÿ \ 720x400 VGA TEXT 70Hz Ÿ \ 800x600 VESA 60Hz Ÿ \ 1024x768 VESA 60Hz Ÿ \ 1280x960 VESA 60Hz Ÿ \ 1280x1024 VESA 60Hz 164.SMHZz (Max) \ 1600x1200 VESA 60Hz Ÿ \ 1680x1050" VESA CVT 60Hz — \ 1680x1050" VESA CVTRB 60Hz \ \ 1920x 12002 VESA CVTRB 60Hz — \ Une carte vidéo conforme à la norme VESA est requise. "1 Résolution recommandée (CG223W : Réglez votre appareil sur cette résolution). *? Résolution recommandée (CG243W : Réglez votre appareil sur cette résolution). 12 Chapitre 2 Ajustage de l'écran

Setting Resolution Si vous n'êtes pas satisfait de la résolution après avoir raccordé le moniteur au PC ou si vous souhaitez modifier la résolution, conformez-vous à la procédure décrite à la suite. © Windows 7

1. A l’aide de la souris, réalisez un clic droit en n’importe quel point du bureau à l'exception des icônes.

2. Une fois le menu affiché, cliquez sur « Résolution d'écran ».

3. Sélectionnez le moniteur dans la boîte de dialogue « Résolution d'écran ».

4. Cliquez sur « Résolution » pour sélectionner la résolution souhaitée.

5. Cliquez sur le bouton [ OK ].

6. Lorsque la boîte de dialogue de confirmation s’affiche, cliquez sur [ Conserver les modifications ].

1. A l’aide de la souris, réalisez un clic droit en n’importe quel point du bureau à l'exception des icônes.

2. Une fois le menu affiché, cliquez sur « Personnaliser ».

3. Dans la fenêtre « Personnalisation », cliquez sur « Paramètres d'affichage ».

4. Dans la boîte de dialogue « Paramètres d'affichage », sélectionnez l’onglet « Moniteur » et choisissez la

résolution souhaitée dans le champ « Résolution ».

5. Cliquez sur le bouton [ OK ].

6. Lorsque la boîte de dialogue de confirmation s'affiche, cliquez sur [ Oui ].

1. A l’aide de la souris, réalisez un clic droit sur n'importe quel point du bureau à l'exception des icônes.

2. Une fois le menu affiché, cliquez dans « Propriétés ».

3. Lorsque la boîte de dialogue « Propriétés de Affichage » s'affiche, cliquez sur l’onglet « Paramtéres »

et sélectionnez la résolution souhaitée pour « Résolution de l'écran » dans « Affichage ».

4. Cliquez sur le bouton [ OK ] pour fermer la boîte de dialogue.

1. Sélectionnez « Préférences Système » dans le menu Apple.

2. Lorsque la boîte de dialogue « Préférences Système » s'affiche, cliquez sur « Moniteurs » pour

3. Dans la boîte de dialogue figurant à l'écran, sélectionnez l'onglet « Moniteur » et sélectionnez la

résolution souhaitée dans le champ « Résolutions ».

4. Votre sélection s’affiche immédiatement. Une fois la résolution souhaitée atteinte, fermez la fenêtre.

Chapitre 2 Ajustage de l'écran 13

2-2. Afficher l'ecran correctement Entrée numérique Lors de l'entrée des signaux numériques, les images s’affichent correctement en fonction des données prédéfinies du moniteur. Pour effectuer les réglages avancés, reportez-vous à la section « 2-3. Réglage de la couleur » (page 18) et aux pages suivantes. Entrée analogique + Attendez au moins 30 minutes après la mise sous tension du moniteur avant de commencer les réglages. (Laissez le moniteur chauffer au moins 30 minutes avant toute tentative de réglage.) Le réglage de l'écran du moniteur permet de supprimer le scintillement de l'écran ou de régler correctement la position et la taille de l’écran en fonction de l'ordinateur à utiliser. La fonction de réglage automatique fonctionne lorsque les conditions suivantes sont remplies : + lorsqu'un signal est émis vers un moniteur pour la première fois, ou si une résolution ou des fréquences de balayage horizontal et vertical affichées pour la première fois sont réglées ; + lorsque des signaux d’une résolution verticale supérieure à 480 sont émis. Si l'écran ne s'affiche pas correctement même après le réglage automatique, réglez-le en suivant les procédures décrites ci-après afin d'utiliser le moniteur dans des conditions confortables. [Procédure de réglage] 1 Effectuez le réglage Auto. © Pour régler le scintillement, la position et la taille de l'écran automatiquement [Ajustement Auto] Procédure

1. Sélectionnez <Ecran> dans le menu de réglage, puis appuyez sur (@).

2. Sélectionnez <Ajustement Analog.> dans le menu <Ecran>, puis appuyez sur (O)

3. Sélectionnez <Ajustement Auto>, puis appuyez sur (@).

La fonction de réglage automatique permet de régler le scintillement, la position de l'écran et la taille de l'écran correctement (le message « En cours d'exécution » apparaît). Lorsque le réglage automatique est terminé, un message apparaît. Sélectionnez « OK » pour valider les nouveaux réglages ou « Annulation » pour rétablir les réglages précédents, puis appuyez sur (®). + Cette fonction peut être utilisée lorsqu'une image s’affiche en plein écran sur l'ordinateur Windows ou Macintosh. Elle ne fonctionne pas correctement lorsqu'une image ne s’affiche que sur une partie de l'écran (fenêtre de commande, par exemple) ou lorsqu'un fond d'écran noir (papier peint, ete.) est utilisé. +_ Cette fonction ne peut être correctement utilisée avec certaines cartes vidéo. Si l'écran ne s'affiche toujours pas correctement même après avoir effectué le réglage comme indiqué à l'étape 1 ci-dessus, effectuez les réglages en suivant les procédures décrites dans les pages suivantes. Si l'écran s’affiche correctement, passez à l'étape 5 « Pour régler automatiquement la palette de couleurs [Niveau] ». 14 Chapitre 2 Ajustage de l'écran

2 Préparez le motif d'affichage pour régler l’affichage analogique. Sous Windows

1. Chargez le disque « EIZO LCD Utility Disk » sur votre ordinateur.

2. Lancez l « Utilitaire de reglage de l'ecran » a partir du menu de demarrage du disque. Si l'option ne

demarre pas, ouvrez les fichiers de motifs de reglage de l'ecran. Sous d’autres systemes d'exploitation Telechargez « Fichiers de motifs de reglage d’ecran » sur notre site: http://www.eizo.com REMARQUE + Pour ouvrir et utiliser les fichiers du programme de réglage de l'écran, lisez le fichier « Readme.txt ». 3 Recommencez le réglage de Auto à l’aide du motif de réglage de l'écran analogique qui est affiché. © Pour régler le scintillement, la position et la taille de l'écran automatiquement [Ajustement Auto] Procédure

1. Affichez le motif 1 en plein ecran sur le moniteur a l’aide de l « Utilitaire de reglage de l'ecran » ou

du fichier de motifs de reglage de l'ecran.

2. Sélectionnez <Ecran> dans le menu de réglage, puis appuyez sur (©).

3. Sélectionnez <Ajustement Analog.> dans le menu <Ecran>, puis appuyez sur O}

Pour procéder aux réglages suivants, sélectionnez un élément du sous-menu <Ajustement Analog.> dans le menu <Ecran>.

4. Sélectionnez <Ajustement Auto>, puis appuyez sur Ce).

La fonction de réglage automatique permet de régler le scintillement, la position de l'écran et la taille de l'écran correctement (le message « En cours d'exécution » apparaît). Lorsque le réglage automatique est terminé, un message apparaît. Sélectionnez « OK » pour valider les nouveaux réglages ou « Annulation » pour rétablir les réglages précédents, puis appuyez sur (©). Si l'écran ne s'affiche toujours pas correctement même après avoir effectué le réglage comme indiqué à l'étape 3 ci-dessus, effectuez les réglages en suivant les procédures décrites dans les pages suivantes. Si l'écran s’affiche correctement, passez à l'étape 5 « Pour régler automatiquement la palette de couleurs [Niveau] ».

Chapitre 2 Ajustage de l'écran 15

4 Eftectuez les réglages avancés suivants à partir du menu <Ecran> du sous- menu <Ajustement Analog.>. Pour régler l'horloge, la phase et la position, procédez dans cet ordre. © Pour supprimer les barres verticales [Horloge] Procédure

1. Choisissez <Horloge> dans le menu <Ajustement Analog, puis appuyez sur (©).

2. Réglez l'horloge à l’aide de la touche @) QU Q@.

Appuyez lentement sur (®X®) de manière à ne pas manquer le point de réglage.

3. Appuyez sur © pour quitter le menu de réglage.

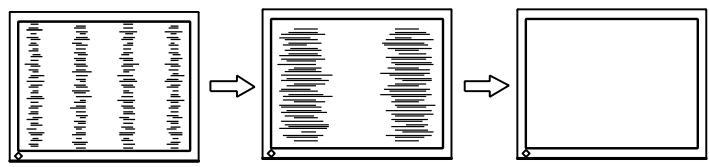

Lorsqu'un flou, un scintillement ou des barres s'affichent à l'écran après réglage, activez la fonction [Phase] pour supprimer le scintillement ou le flou. © Pour supprimer le scintillement ou le flou [Phase] Procédure

1. Choisissez <Phase> dans le menu <Ajustement Analog,>, puis appuyez sur (©).

2. Réglez la phase à l'aide de la touche (A) ou (w).

3. Appuyez sur © pour quitter le menu de réglage.

+_ Le scintillement ou le flou risque de ne pas être supprimé selon l'ordinateur ou la carte vidéo que vous utilisez. © Pour régler la position de l'écran [Position Hor.] [Position Vert.] REMARQUE + Etant donné que le nombre de pixels et les positions des pixels sont fixes sur le moniteur LCD, une seule position est possible pour afficher correctement les images. Le réglage de la position est effectué pour déplacer une image vers la position correcte. Procédure

1. Sélectionnez <Position Hor.> ou <Position Vert.> dans le menu <Ajustement Analog.>, puis appuyez

2. Réglez la position à l’aide de la touche @) ou (O]

3. Appuyez sur O)] pour quitter le menu de réglage.

Chapitre 2 Ajustage de l'écran

5 Réglez la palette de couleurs. © Pour régler automatiquement la palette de couleurs [Niveau] Vous pouvez afficher chaque palette de couleurs (0 à 255) en réglant le niveau de sortie du signal. Procédure

1. Affichez le motif 2 en plein ecran sur le moniteur a l’aide de l « Utilitaire de reglage de l'ecran » ou

du fichier de motifs de reglage de l'ecran.

2. Choisissez <Niveau> dans le menu <Ajustement Analog.>, puis appuyez sur (©).

La palette de couleurs est réglée automatiquement. Lorsque le réglage automatique est terminé, un message apparaît. Sélectionnez « OK » pour valider les nouveaux réglages ou « Annulation » pour rétablir les réglages précédents, puis appuyez sur (©).

3. Fermez le motif 2. Si vous utilisez |” « Utilitaire de reglage de l'ecran », fermez le programme.

Chapitre 2 Ajustage de l'écran 17

2-3. Réglage de la couleur © Sélection du mode d’affichage (Color Mode) Le Color Mode vous permet de sélectionner facilement le meilleur mode en fonction de l'application du moniteur. Color Mode Mode Purpose 1-Custom Permet de régler les paramètres de couleur en fonction de vos préférences personnelles. 2-SRGB Adapté à la comparaison des couleurs des périphériques compatibles sSRGB. 3-EBU Valable pour reproduire la palette de couleurs et gamma selon les standards EBU (Eu- ropean Broadcasting Union). 4-REC709 Valable pour reproduire la palette de couleurs et gamma selon le standard ITU-R Rec. 5-SMPTE-C Valable pour reproduire la palette de couleurs et gamma selon les standards SMPTE-C. 6-DCI Valable pour reproduire la palette de couleurs et gamma selon les standards DCI. 7-CAL Affiche l'écran ajusté par le logiciel de calibrage. 8-CAL2 9-CAL3 Lattention ] + Le mode « CAL » n'autorise de modification que par le logiciel d'etalonnage « ColorNavigator ». + Par défaut, seul un mode CAL peut être sélectionné pour chaque signal d'entrée affiché. + Un mode CAL sera choisi par le logiciel « ColorNavigator » selon le signal d'entrée affiché. + N'utilisez aucune fonction du moniteur lors de l'utilisation de ColorNavigator. Procédure Le menu mode apparaît.

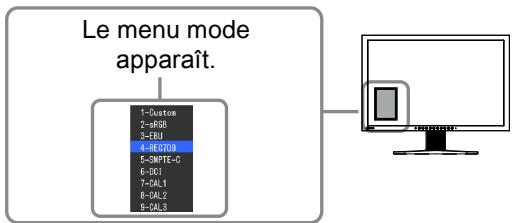

Le menu Mode apparaît dans la partie inférieure gauche de l'écran.

2. Les modes de la liste sont mis en surbrillance les uns après les autres chaque fois que vous appuyez

sur la touche M. Vous pouvez commuter le mode actuel à l'aide de la touche (A) ou (#) lorsque le menu Mode est affiché. [LISE SRGRECARUERACTIOE DSMRTEGE OO ANE SALE GARET REMARQUE + Le menu de réglage et le menu Mode ne peuvent pas être affichés en même temps. + Vous pouvez désactiver l'affichage d’un mode spécifique. Pour plus d'informations, reportez-vous à la section «3-1. Activation/Désactivation de la sélection du mode » (page 25). 18 Chapitre 2 Ajustage de l'écran

© Réglages avancés Le menu <Couleur> du menu de réglage vous permet de régler et de sauvegarder un réglage de couleur pour chaque mode. + Attendez au moins 30 minutes après la mise sous tension du moniteur avant de commencer le réglage de la couleur. (Laissez le moniteur chauffer au moins 30 minutes avant toute tentative de réglage.) + Réglez le niveau en premier lorsque vous réglez la couleur pour les signaux d'entrée analogiques. (Reportez-vous à la section « Pour régler automatiquement la palette de couleurs » à la page 17). + La même image peut s'afficher dans différentes couleurs sur plusieurs moniteurs en raison des caractéristiques propres aux moniteurs. Effectuez un réglage visuel de couleur précis lorsque vous comparez les couleurs sur plusieurs moniteurs. REMARQUE +_ Les valeurs en pourcentage ou Kelvin sont indiquées à titre de référence. © Options de réglage pour chaque mode Selon le mode sélectionné, la fonction pouvant être réglée varie. (Vous ne pouvez sélectionner aucune fonction non réglable/non-configurable.) Les réglages/configurations définis pour chaque mode sont appliqués à tous les signaux d'entrée. Pour la méthode de réglage propre à chacune des fonctions, reportez-vous aux pages correspondantes. N': Réglage disponible — : Réglage impossible Color Mode toône Fonction en |2.5R08|5-E8u | 4-REcr0o |5-supre.c |6-nci| 8-CALe 9-CAL3 Luminosité V Ÿ Ÿ Ÿ Ÿ Ÿ — (« ] Contraste \ — — — — — — F Température Ÿ \ \ \ \ — Gamma V Ÿ Ÿ Ÿ Ÿ — (es. Nuance Ÿ — — — — — — -f Saturation Ÿ — — — — — — WP Contour optimal V Ÿ Ÿ \ \ \ — el Gain Y — — — — — — ILd Niveau de noir \ \ \ \ \ \ — RS 6 Couleurs Ÿ — — — — — — L$ Réinit. couleur Ÿ Ÿ \ \ \ \ —

Chapitre 2 Ajustage de l'écran 19

© Réglage de la luminosité [Luminosité] Vous pouvez régler la luminosité de l'écran en modifiant la luminosité du rétroéclairage (Source de lumière émanant de l'arrière du panneau LCD). Plage de réglage : de 0 à 100 % Procédure

1. Choisissez <Couleur> dans le menu de réglage, puis appuyez sur ©

2. Choisissez <Luminosité> dans le menu <Couleur>, puis appuyez sur (®).

3. Réglez la luminosité à l'aide de la touche (À) ou (#).

4. Appuyez sur O) pour quitter le menu de réglage.

REMARQUE + Vous pouvez également régler la luminosité à l’aide des touches @ et (®. +_ Si vous trouvez que la luminosité de l’image est élevée même si elle est réglée sur 0 %, réglez le contraste. © Réglage du contraste [Contraste] Vous pouvez régler la luminance de l'écran en variant le niveau du signal vidéo. Plage de réglage : de 0 à 100 % Procédure

1. Choisissez <Couleur> dans le menu de réglage, puis appuyez sur (®).

2. Choisissez <Contraste> dans le menu <Couleur>, puis appuyez sur (®).

3. Réglez le contraste à l’aide des touches @ ou ©.

4. Appuyez sur © pour quitter le menu de réglage.

TRÉMARQUE + Avec un contraste de 100 %, toute la palette de couleurs est affichée. + Lors du réglage du moniteur, il est recommandé d'effectuer le réglage de la luminosité, qui peut conserver les caractéristiques de la palette de couleurs, avant de régler le contraste. + Effectuez le réglage du contraste dans les cas suivants. - Si vous trouvez que la luminosité de l’image est élevée même si elle est réglée sur 0 %. (Réglez le contraste afin qu'il soit inférieur à 100 %.) © Réglage de la température de couleur [Température] Vous pouvez régler la température de couleur. La température de couleur sert normalement à exprimer la nuance de « Blanc » et/ou « Noir » par une valeur numérique. La valeur est exprimée en degrés Kelvin (K). De même que pour la température de la flamme, l’image affichée sur le moniteur est rougeâtre si la température de couleur est basse et elle est bleuâtre si cette température est élevée. Les valeurs de gain prédéfinies sont réglées pour chaque valeur de réglage de la température de couleur. Plage de réglage : Standard, Natif, 4 000K-10 000K (spécifiée par chaque unité de 500 K, y compris 5 400K, 9 300 K) Procédure

1. Choisissez <Couleur> dans le menu de réglage, puis appuyez sur (®@).

2. Choisissez <Température> dans le menu <Couleur>, puis appuyez sur O}

3. Réglez la température de couleur à l’aide des touches @) ou (w).

4. Appuyez sur (e) pour quitter le menu de réglage.

REMARQUE + La fonction [Gain] permet d'effectuer des réglages plus avancés (voir la section « Réglage de la valeur de gain » à la page 22). + Si vous réglez sur [Natif], l'image est affichée dans la couleur préréglée sur le moniteur (Gain : 100 % pour chaque RGB). + Lors du changement de la valeur de gain, la plage de réglage de la température de couleur passe à « Utilis. ». + Le réglage par défaut de chaque mode SRGB/EBU/REC709/SMPTE-C/DCI est réglé sur « Standard », qui correspond à la température de chaque standard. 20 Chapitre 2 Ajustage de l'écran

© Réglage de la valeur gamma [Gamma] Vous pouvez régler la valeur gamma. La luminance du moniteur varie selon le signal d’entrée. Toutefois, le taux de variation n’est pas proportionnel au signal d’entrée. La « Correction Gamma » permet de maintenir l'équilibre entre le signal d’entrée et la luminance du moniteur. Plage de réglage : 1,8-2,6 Procédure … Choisissez <Couleur> dans le menu de réglage, puis appuyez sur (®). … Choisiss.

2 ez <Gamma> dans le menu <Couleur>, puis appuyez sur (@).

3. Réglez la valeur gamma à l’aide des touches @ ou ©.

4. Appuyez sur © pour quitter le menu de réglage.

REMARQUE + Le réglage par défaut de chaque mode SRGB/EBU/REC709/SMPTE-C/DCI est réglé sur « Standard », qui correspond au gamma de chaque standard. © Réglage de la nuance [Nuance] Cette fonction permet de régler la nuance. Plage de réglage : de -100 à 100 Procédure z <Couleur> dans le menu de réglage, puis appuyez sur (®). z <Réglages avancés> dans le menu <Couleur>, puis appuyez sur ©). Sélectionnez <Nuance>, puis appuyez sur (O} Réglez la nuance à l’aide des touches @) ou (w). Appuyez sur O) pour quitter le menu de réglage. + Cette fonction ne permet pas d'afficher toute la palette de couleurs. nELSRD Er © Réglage de la saturation des couleurs [Saturation] Cette fonction permet de régler la saturation des couleurs sur le moniteur. Plage de réglage : de -100 à 100 Procédure Choisissez <Couleur> dans le menu de réglage, puis appuyez sur (®). Choisissez <Réglages avancés> dans le menu <Couleur>, puis appuyez sur (@). Sélectionnez <Saturation>, puis appuyez sur Ce). Réglez la saturation des couleurs à l’aide des touches @) ou ©. Appuyez sur O) pour quitter le menu de réglage. + Cette fonction ne permet pas d'afficher toute la palette de couleurs. HELD TE REMARQUE *_En réglant la valeur au minimum (-100), l’image de l'écran devient monochrome.

Chapitre 2 Ajustage de l'écran 21

© Pour accentuer le contour de l’image [Contour optimal] La fonction Contour permet d’accentuer les contours d’une image en faisant ressortir la différence de couleur des pixels qui composent l’image. Elle donne ainsi une meilleure texture au matériau et renforce l'effet des images. Cette fonction permet également de graduer les contours pour reproduire des images plus nuancées. Procédure Choisissez <Couleur> dans le menu de réglage, puis appuyez sur ©). Choisissez <Réglages avancés> dans le menu <Couleur>, puis appuyez sur ©. Choisissez <Contour optimal>, puis appuyez sur (@). Sélectionnez un état d'affichage allant de -3 à 3 (d’uniforme à net) à l’aide de la touche @) où Q] selon vos préférences.

5. Appuyez sur © pour quitter le menu de réglage.

© Réglage de la valeur de gain [Gain] Chaque valeur de luminance rouge/vert/bleu composant la couleur est appelée « Gain ». Le réglage du gain peut modifier le ton de couleur du « Blanc » (lorsque le signal d'entrée maximal pour chaque couleur est obtenu). Plage de réglage : de 0 à 100 % Procédure Choisissez <Couleur> dans le menu de réglage, puis appuyez sur O] Choisissez <Réglages avancés> dans le menu <Couleur>, puis appuyez sur (O} Choisissez <Gain>, puis appuyez sur ©). Sélectionnez la couleur de réglage entre <Rouge>, <Vert> ou <Bleu>, puis appuyez sur O! Réglez le gain à l’aide de la touche @) ou ®.

6. Appuyez sur O] pour quitter le menu de réglage.

REMARQUE + Le réglage <Température> désactive ce réglage. HSE + La valeur de gain peut changer selon la valeur de la température de couleur. + Lors du changement de la valeur de gain, la plage de réglage de la température de couleur passe à « Utilis. ». © Réglage de la niveau de noir [Niveau de noir] La luminosité du noir et la chromaticité peuvent être réglées en fonction du niveau respectif de noir pour le rouge, le vert et le bleu. Réglez le niveau de noir en affichant des images sur un fond d'écran noir. Plage de réglage : de 0 à 100 % Procédure

1. Choisissez <Couleur> dans le menu de réglage, puis appuyez sur (®@).

2. Choisissez <Réglages avancés> dans le menu <Couleur>, puis appuyez sur ©).

3. Choisissez <Niveau de noir>, puis appuyez sur (®).

4. Sélectionnez la couleur de réglage entre <Rouge>, <Vert> ou <Bleu>, puis appuyez sur O!

5. Réglez le niveau de noir à l’aide de la touche @) ou O}

6. Appuyez sur © pour quitter le menu de réglage.

REMARQUE + Pour augmenter le niveau de noir lorsque sa valeur est définie sur 0, diminuez la valeur de la luminosité. +_La réduction de la valeur du contraste ne modifie pas la luminosité du niveau de noir. 22 Chapite2 Ajustage de l'écran

© Pour régler six couleurs [6 Couleurs] IL est possible de régler la nuance et la saturation pour chacune des six couleurs : Magenta, Rouge, Jaune, Vert, Cyan et Bleu. Plage de réglage : de -100 à 100 Procédure Choisissez <Couleur> dans le menu de réglage, puis appuyez sur (O} Choisissez <Réglages avancés> dans le menu <Couleur>, puis appuyez sur ©). Sélectionnez <6 Couleurs>, puis appuyez sur (©). Sélectionnez la couleur de réglage entre <Magenta>, <Rouge>, <Jaune>, <Vert>, <Cyan> ou <Bleu>, puis appuyez sur ©).

5. Sélectionnez <Nuance> ou <Saturation>, puis appuyez sur Ce).

6. Réglez 6 Couleurs à l’aide de la touche @) ou

7. Appuyez sur O) pour quitter le menu de réglage.

Chapitre 2 Ajustage de l'écran 23

2-4. Affichage de basses résolutions © Pour modifier la taille de l'écran [Taille] Les images dont la résolution est différente de la résolution recommandée s’affichent automatiquement en plein écran. Vous pouvez modifier la taille de l'écran à l’aide de la fonction <Taille> du menu <Ecran>. Menu Fonction Plein Affiche une image sur la totalité de l'écran. Dans certains cas, les images peuvent (réglage par défaut) |être déformées, car la fréquence du balayage vertical est différente de la fréquence du balayage horizontal. Elargi Affiche une image sur la totalité de l'écran. Dans certains cas, une bande noire verticale ou horizontale apparaît afin de compenser la différence entre la fréquence de balayage vertical et horizontal. Normal Affiche les images selon la résolution spécifiée. Exemple : Taille de l’image 1 280 x 1 024 pour le modèle CG243W Plein (Réglage par défaut) Elargi Normal

(1920 x 1200) (1500 x 1200) (1280 x 1024) Procédure Choisissez <Ecran> dans le menu de réglage, puis appuyez sur (®). Choisissez <Taille> dans le menu <Ecran>, puis appuyez sur (@). Sélectionnez « Plein Ecran », « Elargi » ou « Normal » à l’aide des touches @ ou @. Appuyez sur O) pour quitter le menu de réglage. RE nl 2-5. Configurer la performance des images en mouvement [Overdrive] (CG243W) L'utilisation du réglage <Overdrive> permet d'atténuer le phénomène de rémanence d'images survenant lors des séquences d'images en mouvement rapide. Ce réglage est défini sur « On » par défaut. Toutefois, lorsque ce réglage est défini sur « On », des parasites et des images rémanentes peuvent être plus perceptibles. Dans ce cas, réglez <Overdrive> sur « Off ». Procédure

1. Choisissez <Outils> dans le menu de réglage, puis appuyez sur ©

2. Choisissez <Overdrive> dans le menu <Outils>, puis appuyez sur (@).

3. Sélectionnez « On » ou « Off » à l'aide de la touche (A) ou (®).

4. Appuyez sur O) pour quitter le menu de réglage.

24 Chapitre2 Ajustage de l'écran

Chapitre 3 Réglage du moniteur

3-1. Activation/Désactivation de la sélection du mode [Mode Prédéf] Ce réglage vous permet de sélectionner uniquement les modes spécifiés. Utilisez cette fonction lorsque tous les modes d’affichage ne sont pas disponibles ou lorsque vous ne modifiez pas les réglages du mode d’affichage. Procédure nELSRD Er Choisissez <Outils> dans le menu de réglage, puis appuyez sur (©). Cho z <Mode Prédéf> dans le menu <Outils>, puis appuyez sur Ce). Sélectionnez le mode pour modifier les réglages à l’aide de la touche @) ou ©, puis appuyez sur (@). Sélectionnez « On » ou « Off » à l'aide de la touche (A) ou (®). Appuyez sur O) pour quitter le menu de réglage. + Tous les modes ne peuvent pas être désactivés. Un des modes au moins doit être réglé sur « On ». 3-2. Touches de verrouillage [Verrouillage] Cette fonction permet de verrouiller les touches afin d'éviter toute modification des réglages ou de l’état. Procédure

Appuyez sur © pour mettre le moniteur hors tension. Pour allumer le moniteur, appuyez sur @ tout en maintenant la touche © enfoncée pendant 2 secondes au moins. Le menu de réglages optionnels apparaît. Choisissez <Verrouillage> dans le menu <Réglages optionnels>, puis appuyez sur (O} Sélectionnez « Off », « Menu » ou « Tout » à l’aide de la touche (A) ou (w), puis appuyez sur (@). Configuration Touches pouvant être verrouillées Off Aucune (toutes les touches sont activées) (Réglages par défaut) Menu [Touche ©) Tout [Toutes les touches sauf ©

Sélectionnez « Terminer » à l'aide de la touche (A) ou (w). Appuyez sur O) pour quitter. Le menu de réglages optionnels disparaît.

Chapitre 3 Réglage du moniteur 25

3-3. Réglage de l’affichage du logo EIlZO [Logo] Le logo EIZO apparaît à l'écran lors de la mise sous tension du moniteur. Cette fonction permet d’activer ou de désactiver l'affichage du logo EIZO. Procédure

1. Appuyez sur © pour mettre le moniteur hors tension.

2. Pour allumer le moniteur, appuyez sur @ tout en maintenant la touche © enfoncée pendant 2

secondes au moins. Le menu de réglages optionnels apparaît.

3. Choisissez <Logo> dans le menu <Réglages optionnels>, puis appuyez sur ©

» à l’aide de la touche @) ou O! puis appuyez sur ().

5. Sélectionnez « Terminer » à l’aide de la touche (A) ou (w).

6. Appuyez sur © pour quitter le menu de réglages optionnels.

Sélectionnez « On » ou « Of Le menu de réglages optionnels est fermé. 3-4. Réglage de l’orientation [Orientation] Cette fonction permet de régler l'orientation du menu de réglage lors de l’utilisation de l'écran du moniteur à la verticale. (Réglage par défaut : Paysage) Procédure Choisissez <Configurer OSD> dans le menu de réglage, puis appuyez sur O) Choisissez <Orientation> dans le menu <Configurer OSD>, puis appuyez sur (O} Sélectionnez « Paysage » ou « Portrait » à l’aide de @ ou (w). Appuyez sur O) pour quitter le menu de réglage. Faites pivoter l'écran du moniteur de 90° vers la droite si vous sélectionnez « Portrait ». nELSRD Er

+_Vérifiez que les câbles sont correctement branchés. REMARQUE + Pour utiliser le moniteur en position « Portrait », la prise en charge de la carte vidéo est requise. Lors de l'utilisation du moniteur en position « Portrait », il faut modifier les réglages de la carte vidéo. Consultez le manuel de la carte vidéo pour plus d'informations. 26 Chapitre 3 Réglage du moniteur

3-5. Réglage de la langue [Langue] Cette fonction permet de sélectionner la langue du menu de réglage ou des messages affichés. Langues pouvant être sélectionnées Anglais/Allemand/Français/Espagnol/Italien/Suédois/Japonais/Chinois simplifié/Chinois traditionnel Procédure . Choisi Sélectionnez une langue à l’aide de la touche @) ou (w). 1 z <Configurer OSD> dans le menu de réglage, puis appuyez sur (®).

2. Choisissez <Langue> dans le menu <Configurer OSD>, puis appuyez sur ().

4. Appuyez sur O) pour quitter le menu de réglage.

3-6. Reglage de la plage de frequence [Larg. bande sign. Selon votre contexte d'exploitation, il peut être nécessaire de régler la fréquence correspondant à votre carte graphique. Si vous installez le moniteur pour la première fois ou si vous changez d'environnement, configurez le moniteur. REMARQUE + Consultez le manuel de la carte vidéo. + Les environnements décrits ci-dessous peuvent être réglés même avec l'ordinateur éteint. + Seuls les signaux d'entrée numériques peuvent être réglés. Procédure

1. Appuyez sur © pour mettre le moniteur hors tension.

2. Pour allumer le moniteur, appuyez sur @ tout en maintenant la touche © enfoncée pendant 2

secondes au moins. Le menu de réglages optionnels apparaît.

3. Choisissez <Larg. bande sign.> dans le menu <Réglages optionnels”, puis appuyez sur (®).

4. Sélectionnez « Large » ou « Normal » à l’aide de la touche (A) ou (#7), puis appuyez sur (@).

Configuration CG223W CG243W Fréquence Fréquence de Fréquence Fréquence de de balayage balayage vertical de balayage balayage vertical horizontal (kHz) (Hz) horizontal (kHz) (Hz) Normal 31-65 59-61 26-78 59-61 Large 31-65 47.5 - 61 26-78 23.75 - 63

5. Sélectionnez « Terminer » à l'aide de la touche (A) ou (w).

6. Appuyez sur O] pour quitter le menu de réglages optionnels.

Le menu de réglages optionnels fermé.

Chapitre 3 Réglage du moniteur 27

3-7. Réglage de la position d'affichage du menu de réglage [Position du Menu] Réglez la position du menu selon la procédure suivante. Procédure Choisissez <Configurer OSD> dans le menu de réglage, puis appuyez sur (@). Choisissez <Position du Menu> dans le menu <Configurer OSD>, puis appuyez sur (®). Sélectionnez une position de menu à l’aide de la touche @) ou O} Appuyez sur © pour quitter le menu de réglage. RE nl 3-8. Restauration des réglages par défaut Il'existe deux types de restauration : la restauration du réglage de la couleur au réglage par défaut et la restauration de tous les réglages aux réglages par défaut. + Après restauration, l'opération ne peut pas être annulée. REMARQUE + Pour les réglages par défaut principaux, reportez-vous à la section « Principaux réglages par défaut (réglages en usine) » à la page 41. © Restauration des valeurs de réglage de la couleur [Réinit. couleur] Seules les valeurs de réglage du mode actuel sont rétablies aux paramètres par défaut (réglages usine). Procédure Choisissez <Couleur> dans le menu de réglage, puis appuyez sur (®). Choisissez <Réinit. couleur> dans le menu <Couleur>, puis appuyez sur (©). Sélectionnez « Exécuter » à l’aide des touches @) ou O} Appuyez sur (®). Les valeurs de réglage de la couleur sont rétablies aux paramètres par défaut. RE nl © Restauration de tous les paramètres par défaut (réglages d’usine) [Tout réinit.] Restaurez tous les paramètres par défaut (réglages d'usine). Procédure Choisissez <Outils> dans le menu de réglage, puis appuyez sur (@). Choisi Sélectionnez « Exécuter » à l’aide des touches (Æ) ou (#). Appuyez sur (®). Toutes les valeurs de réglages sont rétablies aux paramètres par défaut. sez <Tout réinit.> dans le menu <Outils>, puis appuyez sur (@).

28 Chapitre3 Réglage du moniteur

Chapitre 4 Fonction d'économie d'énergie

4-1. Réglage de la fonction d'économie d'énergie [Veille] Cette fonction vous permet de régler le moniteur en mode d'économie d'énergie selon l’état de l'ordinateur. Lorsque le moniteur passe en mode d'économie d'énergie, aucune image n’est affichée à l'écran. + L'alimentation du moniteur est coupée lorsque vous débranchez le cordon d'alimentation ou lorsque vous désactivez le commutateur d'alimentation principal. + Les périphériques raccordés au port USB (amont et aval) continuent de fonctionner en mode d'économie d'énergie où si la touche d'alimentation du moniteur est réglée sur Off. Par conséquent, la consommation d'énergie du moniteur varie selon les périphériques connectés, même si celui-ci est en mode d'économie d'énergie. Le mode Veille est compatible avec les normes suivantes pour les entrées de signaux respectives. Entrées de signaux Norme Signal analogique VESA DPMS Signal DVI DVI DMPM numérique [DisplayPort DisplayPort Norme V1.1a Procédure Choisissez <PowerManager> dans le menu de réglage, puis appuyez sur ©). Choisissez <Veille> dans le menu <PowerManager”>, puis appuyez sur (@). Sélectionnez « On » ou « Off » à l’aide de la touche (A) ou (w). Appuyez sur © pour quitter le menu de réglage. RE nl Système d'économie d'énergie Le moniteur passe en mode économie d'énergie selon le réglage du PC. Ordinateur Moniteur Voyant Tension En fonctionnement En fonctionnement Bleu Economie STAND-BY Economie d'énergie Orange d'énergie SUSPENDED OFF

Chapitre 4 Fonction d'économie d'énergie 29

4-2. Réglage du témoin de fonctionnment [Voyant Tension] La luminosité du témoin de fonctionnement (bleu) lorsque l'écran est affiché peut être réglée (Le témoin de fonctionnement est réglé par défaut pour s’éclairer quand l'alimentation est allumée et la luminosité est réglée sur 4). Procédure

1. Choisissez <PowerManager> dans le menu de réglage, puis appuyez sur (®).

2. Choisissez <Voyant Tension> dans le menu <PowerManager>, puis appuyez sur O}

3. Selon vos préférences, réglez l'indicateur de luminosité sur « Off » ou sur une plage de 1 à 7 à l’aide

de la touche @ ou ©.

4. Appuyez sur (e) pour quitter le menu de réglage.

4-3. Configuration de la fonction de réglage automatique de la luminosité [Auto EcoView] Le capteur situé sur la partie inférieure du moniteur utilise la fonction Auto EcoView et détecte la luminosité ambiante pour régler automatiquement la luminosité de l'écran à un niveau confortable. + La fonction Auto EcoView n’est pas disponible en mode CAL. + Lorsque vous utilisez la fonction Auto EcoView, veillez à ne pas bloquer le capteur situé au bas du moniteur. Procédure

1. Choisissez <PowerManager> dans le menu de réglage, puis appuyez sur O}

2. Choisissez <Auto EcoView> dans le menu <PowerManager>, puis appuyez sur (®).

3. Sélectionnez « On » ou « Off » à l’aide de la touche (A) ou (®).

4. Appuyez sur O) pour quitter le menu de réglage.

30 Chapitre 4 Fonction d'économie d'énergie

Chapitre 5 Dépannage

Si un problème persiste après application des corrections proposées, veuillez prendre contact avec votre revendeur local. + Problèmes de non-affichage d'images — Voir n° 1 à n° 2. + Problèmes d’images (entrée numérique) — Voir n° 3 à n° 8. + Problèmes d’images (entrée analogique) — Voir n° 3 à n° 12. + Autres problèmes — Voir n° 13 à n° 16. Problèmes Cause et solution

1. Aucune image Vérifiez que le cordon d'alimentation est correctement

Le voyant Tension ne s'allume pas. branché. Coupez l'alimentation du moniteur, puis rétablissez-là quelques minutes plus tard. + Activez le commutateur d'alimentation principal. + Appuyez sur ©). + Le voyant Tension s'allume en orange. + Changez le signal d'entrée en appuyant sur (©). + Appuyez sur une touche du clavier ou utilisez la souris. Vérifiez si l'ordinateur est sous tension.

2. Le message ci-dessous s'affiche. Ce message s'affiche lorsque le signal n'est pas

correctement entré, même si le moniteur fonctionne correctement. + Ce message s'affiche si aucun signal n'est entré. + Le message illustré à gauche risque de s'afficher, Exemple: étant donné que certains ordinateurs n'émettent pas de signal dès leur mise sous tension. + Vérifiez si l'ordinateur est sous tension. Vérifiez que le câble de signal est correctement set branché. Cyr DVI Dial Changez le signal d'entrée en appuyant sur (©). fH: 0, 0kHz fV: 0.0Hz Le message indique que le signal d'entrée est en + Vérifiez si le réglage du signal de votre ordinateur dehors de la bande de fréquence spécifiée. (Cette correspond aux paramètres de résolution et de fréquence de signal s'affiche en rouge.) fréquence verticale du moniteur. (reportez-vous à la Exemple: section « Réglage de la résolution de l'écran » du Manuel d'installation) Redémarrez l'ordinateur. Sélectionnez un mode d'affichage approprié à l'aide trame 9 oW1-1 Digital de l'utilitaire de la carte vidéo. Consultez le manuel de la carte vidéo pour plus d'informations. #D: 100.0MHz fD : Fréquence de point fH: kHz (Affiché uniquement à l'entrée des signaux numériques) fV: 70.0Hz fH : Fréquence horizontale fV : Fréquence verticale

3. L'écran est trop lumineux ou trop sombre. Réglez-le à l'aide de <Luminosité> ou <Contraste>.

(Le rétroéclairage du moniteur LCD a une durée de vie limitée. Si l'écran s'assombrit ou scintille, prenez contact avec votre revendeur.) Activez la fonction Auto EcoView. Le moniteur détecte la luminosité ambiante pour régler automatiquement la luminosité de l'écran.

Chapitre 5 Dépannage 31

Problèmes Cause et solution Les caractères sont flous. Vérifiez si le réglage du signal de votre ordinateur correspond aux paramètres de résolution et de fréquence verticale du moniteur. (reportez-vous à la section « Réglage de la résolution de l'écran » du Manuel d'installation) Réglez la netteté <Contour optimal>. (page 22) Des images rémanentes s'affichent. Les images rémanentes sont spécifiques aux moniteurs LCD. Evitez d'afficher la même image pendant trop longtemps. Utilisez l'économiseur d'écran ou la fonction d'économie d'énergie pour éviter d'afficher la même image pendant une période prolongée. Des points verts/rouges/blancs ou des points défectueux restent affichés sur l’écran. C'est une caractéristique du panneau LCD et non un défaut. Un moirage ou des marques de pression restent sur l'écran. Affichez un écran blanc ou noir sur le moniteur. Le problème peut être ainsi résolu. Des parasites apparaissent sur l'écran. Lorsque les signaux du système HDCP sont entrés, il est possible que les images normales ne s'affichent pas immédiatement à l'écran. La position d’affichage est incorrecte. Régjlez la position de l'image à l’aide de l'option <Position Hor.> ou <Position Vert.>. (page 16) Si le problème persiste, utilisez l'utilitaire de la carte vidéo, s’il est disponible, pour modifier la position d'affichage.

Des barres verticales s'affichent à l'écran ou une partie de l’image scintille. Effectuez un réglage à l'aide de <Horloge>. (page 16)

Tout l’écran scintille ou est flou. Réglez l'écran à l’aide de la fonction <Phase>. (page 16)

La partie supérieure de l'écran est déformée comme illustré ci-dessous. Ce problème survient lorsque le signal de synchronisation composite (X-OR) et le signal de synchronisation verticale séparé sont entrés simultanément. Sélectionnez soit le signal composite, soit le signal séparé.

Le menu de réglage ne s'affiche pas. Vérifiez si la fonction de verrouillage est activée. (page 25)

Le menu Mode n'apparaît pas. Vérifiez si la fonction de verrouillage est activée. (page 25)

La fonction de réglage automatique ne fonctionne pas correctement. Cette fonction est inopérante lorsqu'un signal numérique est entré. Cette fonction est destinée à être utilisée sur les ordinateurs Macintosh et PC compatibles AT fonctionnant sous Windows. Elle ne fonctionnera peut-être pas correctement dans les cas suivants : Elle ne fonctionne pas correctement lorsqu'une image ne s'affiche que sur une partie de l'écran (fenêtre de commande, par exemple) ou lorsqu'un fond d'écran noir (papier peint, etc.) est utilisé. Cette fonction ne peut être correctement utilisée avec certaines cartes vidéo. 32 Chapitre 5 Dépannage

Problèmes Cause et solution

16. Le moniteur raccordé avec le câble USB n'est

pas détecté. / Les appareils USB raccordés au moniteur ne fonctionnent pas. Vérifiez que le câble USB est correctement branché. (page 37) Branchez le câble sur un autre port USB. Si votre ordinateur ou les périphériques fonctionnent correctement après avoir changé de port, contactez votre revendeur le plus proche. (Consultez le mode d'emploi de l'ordinateur pour plus d'informations.) Redémarrez l'ordinateur. Si les périphériques fonctionnent correctement lorsque l'ordinateur et les périphériques sont raccordés directement, contactez votre revendeur le plus proche. Assurez-vous que l'ordinateur et le système d'exploitation sont compatibles USB. (Pour toute information sur la compatibilité USB de vos périphériques, consultez leur fabricant respectif.) Vérifiez le réglage du BIOS pour la connexion USB si votre ordinateur fonctionne sous Windows. (Consultez le mode d'emploi de l'ordinateur pour plus d'informations.)

Chapitre 5 Dépannage 33

Chapitre 6 Référence

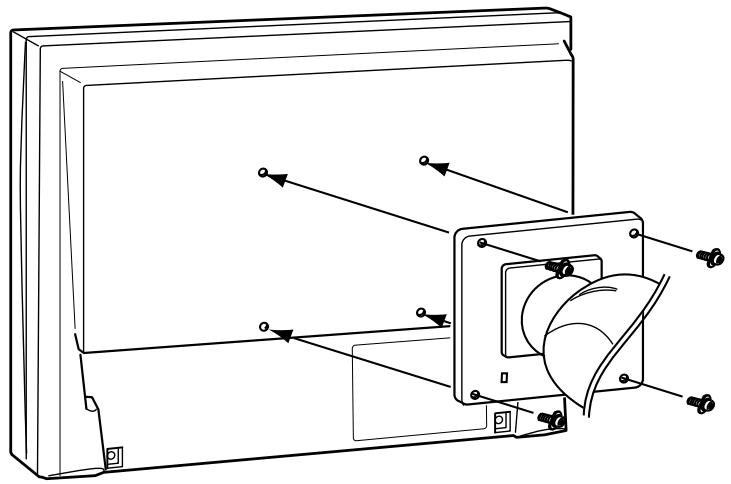

6-1. Fixation d’un bras Le pied peut être retiré et remplacé par un bras (ou un autre support) à fixer au moniteur. Utilisez un bras ou un pied EIZO en option. + Fixez le bras ou le support conformément aux instructions des manuels d'utilisation. Avant d’utiliser un bras ou un support d’une autre marque, vérifiez les points suivants et choisissez un bras ou un support conforme à la norme VESA. - Espacement entre les trous de vis : 100 mm x 100 mm - Epaisseur de la plaque : 2,6 mm - Suffisamment solide pour supporter le poids du moniteur (à l'exception du support) et les accessoires tels que les câbles. Utilisez les vis décrites ci-dessous. - CG223W : Vis utilisées pour fixer le pied sur le moniteur - CG243W : Vis fournies avec ce moniteur (M4 x 12 mm) Si vous utilisez un bras ou un support, fixez-le selon les angles d’inclinaison du moniteur suivants. - Jusqu'à 45° vers le haut et 45° vers le bas (affichage horizontal et vertical, rotation de 90° vers la droite) Raccordez les câbles après avoir fixé le bras. Ne réglez pas la hauteur du support lorsque celui-ci est détaché du moniteur. Si vous réglez la hauteur lorsque le support est détaché du moniteur, vous risquez de vous blesser ou d'endommager le support. Etant donné le poids du moniteur et du bras, une chute peut provoquer des blessures ou endommager l'equipement. [Procédure de fixation] 1 Posez le moniteur LCD sur un tissu propre étalé sur une surface stable avec la surface du panneau tournée vers le bas. 2 Déposez le pied. Préparez un tournevis. Dévissez les quatre vis fixant l'appareil et le pied à l’aide du tournevis. 3 Fixez le moniteur au bras ou au pied. Fixez le moniteur au bras ou au support à l’aide des vis spécifiées dans le manuel d'utilisation du bras ou du support. 34 Chapite6 Référence

6-2. Raccordement de plus de deux ordinateurs au moniteur Plus de deux PC peuvent être branchés au moniteur via les connecteurs DVI-I et DisplayPort situés à l'arrière du moniteur. Exemples de branchement Connecteur DisplayPort Connecteur DVI-1

Numérique © Commutation du signal d'entrée

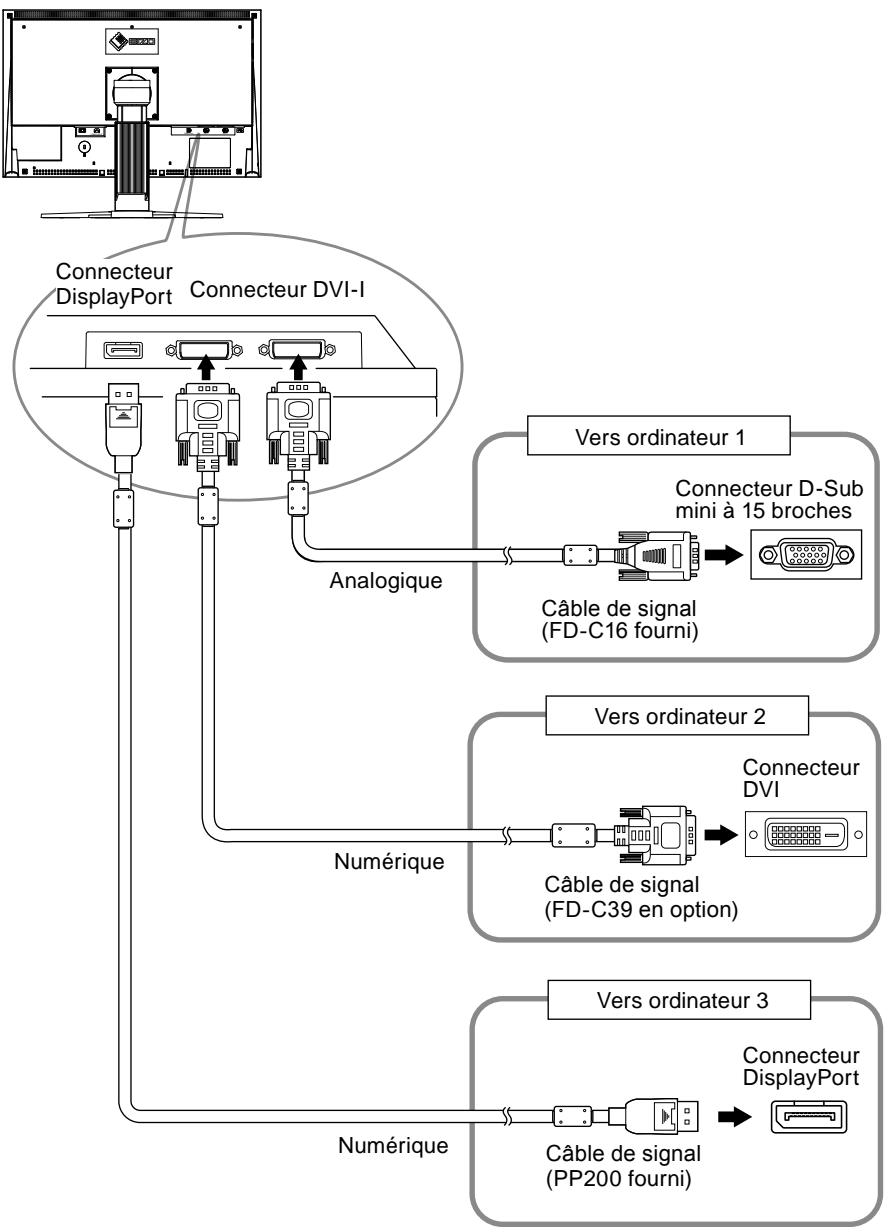

Analogique Numérique Vers ordinateur 1 Connecteur D-Sub mini à 15 broches Câble de signal (FD-C16 fourni)

Vers ordinateur 2 Connecteur DVI D IO m Câble de signal (FD-C39 en option) Vers ordinateur 3 Connecteur DisplayPort CCE Câble de signal (PP200 fourni) À —————— Le signal d’entrée change chaque fois que vous appuyez sur O} Lorsque le signal est commuté, le nom du port d'entrée actif s'affiche dans le coin supérieur droit de l'écran.

Chapitre 6 Référence

© Pour régler la sélection du signal d'entrée [Sélection entrée] Le moniteur reconnaît le connecteur permettant l'entrée des signaux de l’ordinateur. Réglage de la priorité Fonction Auto Lorsqu'un ordinateurs est mis hors tension ou passe en mode économie d'énergie, le moniteur affiche automatiquement un autre signal. Manuel Le moniteur détecte uniquement les signaux de l'ordinateur qui sont en train de s'afficher automatiquement. Sélectionnez un signal d'entrée actif à l'aide de (®). Procédure

1. Choisissez <Outils> dans le menu de réglage, puis appuyez sur (®).

2. Choisissez <Sélection entrée> dans le menu <Outils>, puis appuyez sur (©).

Le menu <Sélection entrée> s'affiche.

3. Sélectionnez « Auto » ou « Manuel » à l'aide des touches (Æ) ou ().

4. Appuyez sur O] pour quitter le menu de réglage.

attention] + Lorsque <Sélection entrée> est réglé sur « Auto », la fonction d'économie d'énergie du moniteur n'est effective que si tous les ordinateurs sont en mode économie d'énergie. 36 Chapite6 Référence

6-3. Utilisation du bus USB (Universal Serial Bus) Ce moniteur est équipé d’un concentrateur compatible USB. Raccordé à un ordinateur compatible USB ou à un autre concentrateur USB, il se comporte comme un concentrateur USB en permettant la connexion à des périphériques USB. © Environnement système requis

1. Un ordinateur équipé d’un port USB ou un autre concentrateur USB raccordé à un ordinateur

2. Windows 2000/XP/Vista/7 ou Mac OS 9.2.2 et Mac OS X 10.2 ou version ultérieure

3. Câble USB EIZO (MD-C93)

Lattention ] + Ce moniteur peut ne pas fonctionner correctement selon l'ordinateur, le système d'exploitation et les périphériques utilisés. Pour toute information sur la compatibilité USB de vos périphériques, contactez leurs fabricants. + Les périphériques raccordés au port USB (amont et aval) continuent de fonctionner en mode d'économie d'énergie où si la touche d'alimentation du moniteur est réglée sur Off. Par conséquent, la consommation d'énergie du moniteur varie selon les périphériques connectés, même si celui ci est en mode d'économie d'énergie. + Si le commutateur d'alimentation principal est réglé sur Off, le périphérique raccordé au port USB ne fonctionne pas. © Procédure de connexion (Configuration de la fonction USB)

1. Raccordez d’abord le moniteur à un ordinateur à l’aide du câble de signal, puis mettez l'ordinateur

2. Raccordez le câble USB fourni entre le port USB (descendant) d° un ordinateur compatible USB (ou

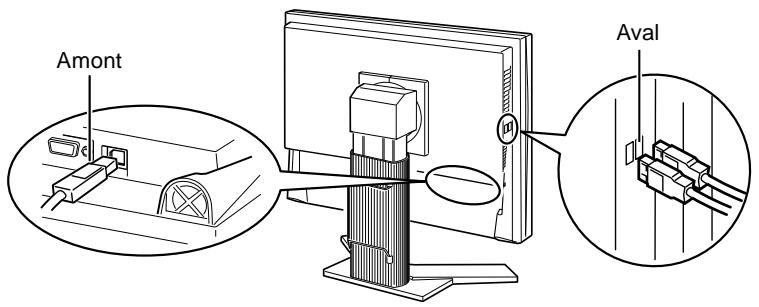

d’un concentrateur USB) et le port USB (montant) du moniteur. La fonction de concentrateur USB est automatiquement configurée au moment de la connexion du câble USB.

3. Permet de raccorder le périphérique USB au port aval USB du moniteur.

Chapitre 6 Référence 37

6-4. Affichage des informations sur le moniteur © Affichage des informations grâce au bouton () Le bouton () permet d'afficher les informations sur le moniteur et sur les signaux d’entrée affichés actuellement. (Exemple) ColorEdge CG2434

DvI-1 Analog 720 X 400 fH: 100.0kHz +fV: 100. 0Hz © Affichage des informations sur le signal [Infos Signal] Cette fonction permet d’afficher les informations sur les signaux d'entrée affic és actuellement.

1. Sélectionnez <Outils> dans le menu de réglage, puis appuyez sur ©

2. Sélectionnez <Infos Signal> dans le menu <Outils>, puis appuyez sur O}

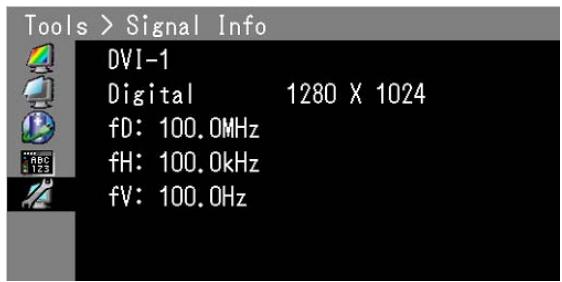

L'écran d'informations sur le signal apparaît. (Exemple) Tools > Signal Info 3j DVI-1 #1 Digital 1280 X 1024 | fD: 100. OMHz #4: 100. 0kHz fV: 100. 0Hz © Affichage des informations sur le moniteur [Infos Moniteur] Cette fonction permet d’afficher les informations sur le moniteur.

1. Sélectionnez <Outils> dans le menu de réglage, puis appuyez sur (®).

2. Sélectionnez <Infos Moniteur> dans le menu <Outils>, puis appuyez sur ©).

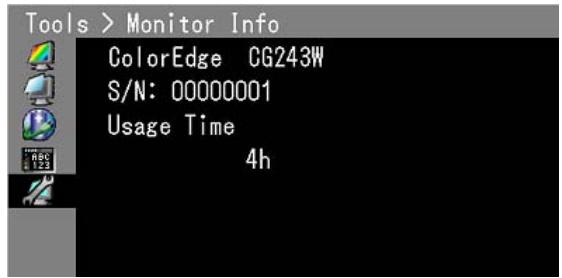

L'écran d'informations sur le moniteur apparaît. (Exemple) Tools > Monitor Info ColorEdge CG243 S/N: 00000001 Usage Time Lattention ] + En raison du contrôle en usine, le temps d'utilisation n’est pas toujours égal à « 0 » lorsque vous faites l'acquisition du moniteur. 38 Chapite6 Référence

6-5. Spécifications CG223W Panneau LCD Taille 22,0 pouces (560 mm) panneau LCD couleur TFT Traitement de surface Revêtement anti-reflet durci Dureté de surface

Angle de visualisation Angle de visualisation : Horizontal 178°, Vertical 178° (CR : 10 ou plus) Pas de masque 0,282 mm Temps de réponse environ 12ms Fréquence Analogique 24-82 kHz de balayage — horizontal Numérique 31-65 KHz Fréquence Analogique 47,5-86 Hz (1 280 x 1 024: - 76 Hz, 1 680 x 1 050: - 61 Hz) de balayage [Nimérique 47,5-61 Hz (VGA TEXT : 69.71 Hz) vertical Mode à Analogique |47,5-61 Hz trame synchrone Numérique |47,5-61 Hz Résolution 1 680 points x 1 050 lignes Luminosité recommandée 120 cd/m? avec une température de couleur comprise entre 5 000 K et 6 500K Fréquence de | Analogique 150 MHz point maximale | Numérique 120 MHz Couleur affichable maximale environ 1 073,74 millions de couleurs (DisplayPort 10bits) Zone d'affichage (H x V) 473,76 mm x 296,1 mm Alimentation 100-120/200-240 VAC +10%, 50/60Hz, 0,85A/0,45A Consommation électrique Affichage à l'écran allumé 85 W ou moins (avec charge USB) 75 W ou moins (sans charge USB) Mode économie d'énergie 0,9 W ou moins (pour une entrée de signal DVI-I(Analogique) unique, sans périphérique USB, [Sélection entrée] : « Manuel ») Touche d'alimentation éteinte 0,7 W ou moins (sans charge USB) Commutateur d'alimentation éteint

Connecteur de si ignal d'entrée Connecteur DVI-I (Compatible HDCP) x 2 DisplayPort (Norme V1.1a, compatible HDCP) Signal d'entrée analogique (Sync) Séparé, TTL, positive/négative Composite, TTL, positive/négative Signal d'entrée analogique (Vidéo) Analogique, positif (0,7 Vc-c/75 Q) numérique (DVI) Système de transmission de signal TMDS (Liaison simple) Mémoire de Analogique 45 (prédéfini : 12) signaux vidéo maximale Plug & Play Analogique/Numérique (DVI-1) : VESA DDC 28 / Structure EDID 1.3 Numérique (DisplayPort) : VESA DisplayPort / EDID structure 1.4 Dimensions | Unité principale 511 mm (20,1 pouces) x 347,5-521,5 mm (13,7 — 20,5 pouces) x 240,5 mm (9,5 pouces) Unité principale (sans pied) 511 mm (20,1 pouces) x 833 mm (13, pouces) x 85 mm (3,35 pouces)

Chapitre 6 Référence

Poids Unité principale environ 9,6 kg (21,2 Ibs.) Unité principale (sans pied) environ 6,6 kg (14,6 lbs.) Plage de Inclinaison 30° vers le haut, 0° vers le bas déplacement Pivot 172° vers la droite, 172° vers la gauche Hauteur réglable mm (8,9 pouces) (174 mm (6,9 pouces) lorsque l'inclinaison est de Rotation 90° (vers la droite) Conditions Température Température de fonctionnement : 0 °C à 35 °C (32 °F à 95 °F) ambiantes Température d'entreposage : -20 °C à 60 °C (-4 °F à 140°F) Humidité Humidité de fonctionnement : 20 % à 80 % R.H (pas de condensation) Humidité d'entreposage : 10 % à 80 % R.H (pas de condensation) Pression Fonctionnement : 700 à 1 060 hPa Stockage : 200 à 1 060 hPa USB Norme USB Specification Revision 2.0 Port Port amont x 1, Port aval x 2 Vitesse de transmission 480 Mbps (haute), 12 Mbps (maxi), 1,5 Mbps (mini) Alimentation Aval : 500 mA max./1 port CG243W Panneau LCD |Taille 24,1 pouces (610 mm) panneau LCD couleur TFT Traitement de surface Revêtement anti-reflet durci Dureté de surface

Angle de visualisation Angle de visualisation : Horizontal 178°, Vertical 178° (CR : 10 ou plus) Pas de masque 0,270 mm Temps de réponse environ 13ms Fréquence Analogique 24-76 kHz de balayage horizontal Numérique 26-78 kHz Fréquence Analogique 47,5-86 Hz (1 600 x 1 200, 1 920 x 1 200 : 49-61 Hz) de balayage vertical Numérique 23,75-63 Hz (VGA TEXT : 69-71 Hz) Mode à Analogique |47,5-61 Hz trame synchrone Numérique |23,75-30,5 Hz, 47,5-61 Hz Résolution 1 920 points x 1 200 lignes Luminosité recommandée 120cd/m?2 avec une température de couleur comprise entre 5 000 K et 6 500K Fréquence de point maximale Analogique 170 MHz Numérique 164,5 MHz Couleur affichable maximale environ 1 073,74 millions de couleurs (DisplayPort 10bits) Zone d'affichage (H x V) 518,4 mm x 324,0 mm Alimentation 100-120/200-240 VAC +10%, 50/60Hz, 1,0A/0,5A 40 Chapite6 Référence

Consommation électrique Affichage à l'écran allumé 95 W ou moins (avec charge USB) 85 W ou moins (sans charge USB) Mode économie d'énergie 0,9 W ou moins (pour une entrée de signal DVI-I(Analogique) unique, sans périphérique USB, [Sélection entrée] : « Manuel ») Touche d'alimentation éteinte 0,7 W ou moins (sans charge USB) Commutateur d'alimentation éteint

Connecteur de signal d'entrée Connecteur DVI-I (Compatible HDCP) x 2 DisplayPort (Norme V1.1a, compatible HDCP) Signal d'entrée analogique (Sync) Séparé, TTL, positive/négative Composite, TTL, positive/négative Signal d'entrée analogique (Vidéo) Analogique, positif (0,7 Vc-c/75 Q) Système de transmission de signal numérique (DVI) TMDS (Liaison simple) Mémoire de Analogique 45 (prédéfini : 9) signaux vidéo maximale Plug & Play Analogique/Numérique (DVI-1) : VESA DDC 28 / Structure EDID 1.3 Numérique (DisplayPort) : VESA DisplayPort / EDID structure 1.4 Dimensions | Unité principale 566 mm (22,3 pouces) x 456-538 mm (18,0 — 21,2 pouces) x 230 mm (9,1 pouces) Unité principale (sans pied) |566 mm (22,3 pouces) x 367 mm (14,4 pouces) x 85 mm (3,4 pouces) Poids Unité principale environ 10,7 kg (23,6 lbs.) Unité principale (sans pied) | environ 7,1 kg (15,7 lbs.) Plage de Inclinaison 40° vers le haut, 0° vers le bas déplacement Pivot 35° vers la droite, 35° vers la gauche Hauteur réglable 82 mm (3,2 pouces) Rotation 90° (vers la droite) Conditions Température Température de fonctionnement : 0 °C à 35 °C (32 °F à 95 °F) ambiantes Température d'entreposage : -20 °C à 60 °C (-4 °F à 140°F) Humidité Humidité de fonctionnement : 20 % à 80 % R.H (pas de condensation) Humidité d'entreposage : 10 % à 80 % R.H (pas de condensation) Pression Fonctionnement : 700 à 1 060 hPa Stockage : 200 à 1 060 hPa USB Norme USB Specification Revision 2.0 Port Port amont x 1, Port aval x 2 Vitesse de transmission 480 Mbps (haute), 12 Mbps (maxi), 1,5 Mbps (mini) Alimentation Aval : 500 mA max./1 port Principaux réglages par défaut (réglages en usine) Color Mode Custom PowerManager On Sélection entrée Manuel Taille Plein Auto EcoView Off Contour optimal 0 Position du Menu Centre Langue English

Chapitre 6 Référence

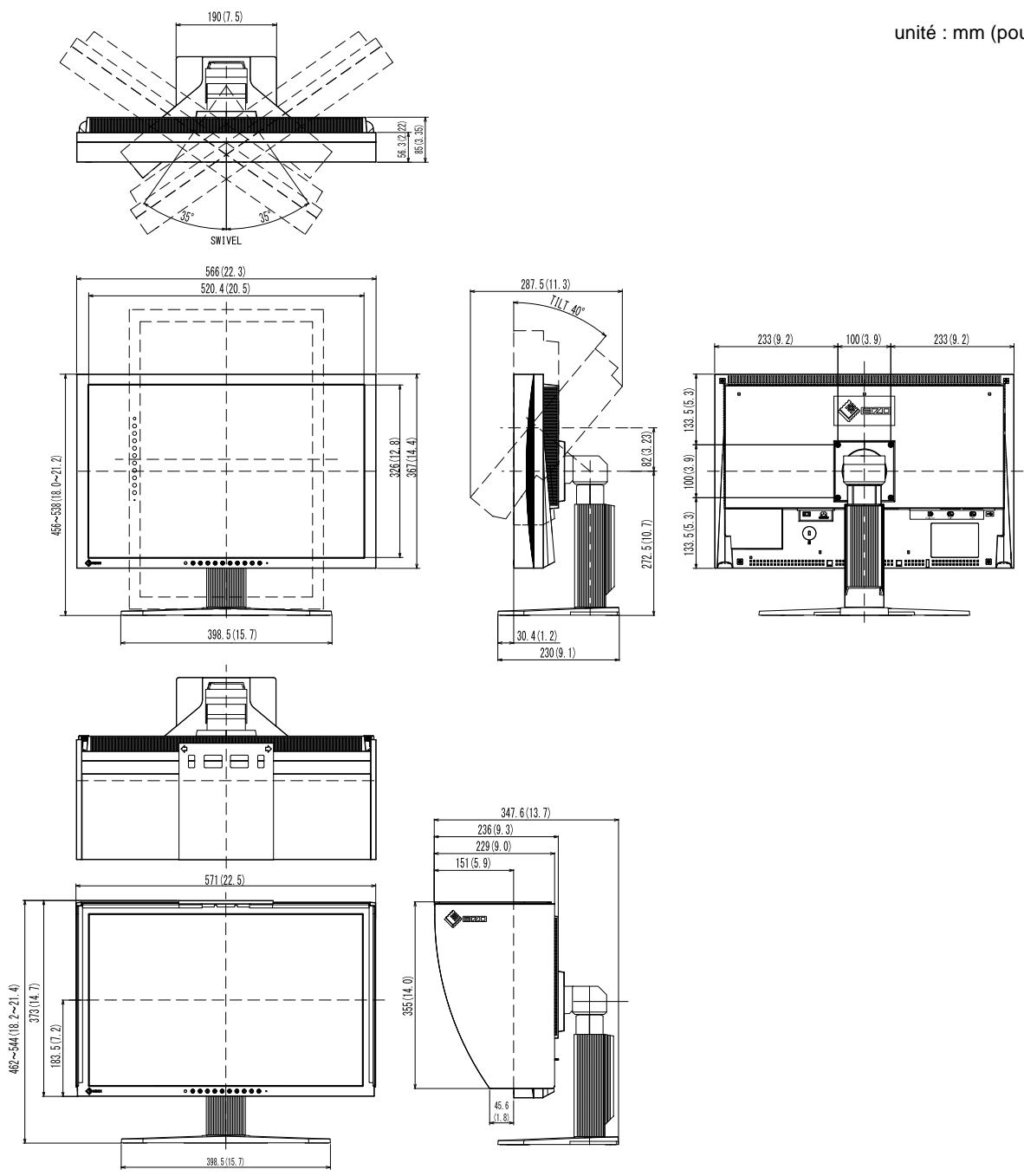

w 6 unité : mm (pouces) ms an 42 Chapite6 Référence

Chapitre 6 Référence

Affectation des broches du connecteur + Connecteur DVI-I

Broche Signal Broche Signal Broche Signal n° n° n° 1 T.M.D.S. Data 2- 11 __[T.M.D.S. Datai/3 Shield 21 |NC* 2 T.M.D.S. Data 2+ 12 [NC* 22 |T.M.D.S. Clock shield 3 T.M.D.S. Data2/4 Shield 13 [NC* 23 |T.M.D.S. Clock+ 4 NC* 14__|+5V Power 24 |T.M.D.S. Clock- 5 NC* 15 | Ground (return for +5V, C1 | Analog Red Hsync, and Vsync) 6 DDC Clock (SCL) 16 |Hot Plug Detect C2 |Analog Green 7 DDC Data (SDA) 17 [T.M.DSS. DataO- C3 |Analog Blue 8 Analog Vertical Sync 18 |T.M.DS. Data0+ C4 |Analog Horizontal Sync 9 T.M.D.S. Datai- 19 |T.M.D.S. Data0/5 Shield C5 | Analog Ground (analog R,G,&B return) 10 |T.M.D.S. Data1+ 20 [NC* {NC* : psa de connexion) + Connecteur DisplayPort Broche Signal Broche Signal Broche Signal n° n° n° 1 ML Lane3- 8 Ground 15 | AUX CH+ 2 Ground 9 ML Lane1+ 16 |Ground 3 ML Lane3+ 10 |MLLane0- 17 _| AUX CH- 4 ML Lane2- 11 Ground 18 Hot Plug Detect 5 Ground 12 [MLLane0+ 19 |Return 6 ML Lane2+ 13 [CONFIG 20 |JDPPWR 7 ML Lanei- 14 [CONFIG2 + Port USB Amont Aval 215)" Er Connecteur série B Connecteur série À N° de contact Signal Remarques 1 VCC Alimentation du câble

2 - Data Données séries

3 + Data Données séries 4 Ground Terre du câble 44 Chapite6 Référence

6-6. Glossaire Horloge Le moniteur à entrée analogique doit reproduire une horloge de la même fréquence que la fréquence de point du système vidéo utilisé, lorsque le signal d’entrée analogique est converti en un signal numérique pour afficher l'image. Cette opération est appelée réglage d’horloge. Si l'impulsion d’horloge n’est pas correctement réglée, des barres verticales apparaissent sur l’écran. DisplayPort VESA inclut une norme d'interface numérique pour le périphérique d'affichage numérique. DisplayPort peut transférer un signal vidéo jusqu’à 16 bits pour chaque canal RGB ainsi qu’un signal audio. (Ce moniteur prend uniquement en charge des signaux vidéo de 8 bits.) DVI (Digital Visual Interface, Interface visuelle numérique) DVI est une norme d'interface numérique. L'interface DVI permet la transmission directe des données numériques du PC sans perte. Ceci inclut le système de transmission TMDS et les connecteurs DVI. Il existe deux types de connecteurs DVI. Le premier est le connecteur DVI-D réservé à l'entrée de signaux numériques. L'autre est le connecteur DVI-I qui accepte des signaux numériques et analogiques. DVI DMPM (DVI Digital Monitor Power Management) Gain Gamma DVI DMPM est une fonction d'économie d'énergie adaptée à l'interface numérique. L'état « moniteur allumé » (mode de fonctionnement normal) et « actif éteint » (mode économie d'énergie) sont indispensables pour le mode d'alimentation DVI DMPM du moniteur. Cette fonction est utilisée pour régler chaque paramètre de couleur pour le rouge, le vert et le bleu. Un moniteur LCD peut afficher des couleurs en faisant passer la lumière par le filtre coloré du panneau. Le rouge, le vert et le bleu sont les trois couleurs primaires. Toutes les couleurs affichées à l'écran sont une combinaison de ces trois couleurs. Le ton peut être modifié en réglant l'intensité de lumière (volume) traversant le filtre de chaque couleur. Généralement, la luminosité du moniteur varie de façon non linéaire selon le niveau du signal d'entrée ; c’est ce qu’on appelle la « caractéristique Gamma ». Une valeur gamma faible génère une image peu contrastée alors qu’une valeur gamma élevée augmente le contraste de l’image.

Chapitre 6 Référence 45

HDCP (High-bandwidth Digital Contents Protection) Système de codage des signaux numériques développé pour protéger contre la copie les contenus numériques, tels que la vidéo, la musique, etc. La technologie HDCP permet de sécuriser la transmission des contenus numériques en codant côté sortie le contenu envoyé via un terminal DVI et en le décodant ensuite côté entrée. Aucun contenu numérique ne peut être reproduit si les équipements côtés sortie et entrée ne sont pas compatibles HDCP. Phase La phase correspond à un délai d’échantillonnage pour convertir le signal analogique d’entrée en un signal numérique. Le réglage de phase permet de régler le délai. Il est recommandé d'effectuer le réglage de phase une fois que l'horloge est correctement réglée. Réglage du niveau Le réglage du niveau permet de contrôler les niveaux de sortie des signaux afin d'afficher toute la palette de couleurs. Il est recommandé d’effectuer le réglage du niveau avant d'effectuer le réglage de la couleur. Résolution Le panneau LCD est constitué d’un grand nombre de pixels de la taille spécifiée qui s’allument pour former l’image affichée à l’écran. Le moniteur est constitué de 1 680 (CG223W) / 1 920 (CG243W) pixels horizontaux et de 1 050 (CG223W) / 1 200 (CG243W) pixels verticaux. A une résolution de 1 680 x 1 050 (CG223W) / 1 920 x 1 200 (CG243W), tous les pixels sont affichés en plein écran (1:1). SRGB (Standard RGB) «Norme internationale pour l'espace de couleurs rouge, vert et bleu » Espace de couleurs défini dans le but d'assurer la correspondance des couleurs entre applications et périphériques matériels: moniteur, scanners, imprimantes et appareils photo numériques. L'espace de couleurs normalisé SRGB permet aux internautes d'assurer une synchronisation précise des couleurs. Température La température de couleur est une méthode de mesure de la tonalité du blanc, indiquée généralement en degrés Kelvin. L'écran devient rougeâtre à basse température et bleuâtre à température élevée, comme la température de la flamme. 5000 K : Blanc légèrement rosé (généralement utilisé dans l'imprimerie) 6500 K : Blanc appelé couleur lumière du jour (convient à la navigation sur le Web) 9300 K : Blanc lègèrement bleutè (généralement utilisée pour la télévision) TMDS (Trans Méthode de transmission de signal pour l’interface numérique. n Minimized Differential Signaling) VESA DPMS (Video Electronics Standards Association - Display Power Management Signaling) L'association VESA définit la normalisation des signaux d'ordinateurs (carte vidéo) pour l’économie d'énergie des moniteurs d'ordinateurs. DPMS définit l’état du signal entre l'ordinateur et le moniteur. 46 Chapite6 Référence

6-7. Synchronisation prédéfinie Le tableau suivant indique la synchronisation vidéo prédéfinie en usine (pour les signaux analogiques uniquement). + La position de l'écran peut être décalée, selon l'ordinateur raccordé, ce qui peut nécessiter un réglage de l'écran à l'aide du menu de réglage. + Si un signal différent de ceux énumérés dans le tableau est entré, réglez l'écran à l’aide du menu de réglage. Toutefois, l'affichage à l'écran peut toujours être incorrect même après réglage. + Lorsque des signaux entrelacés sont utilisés, l'écran ne peut pas s'afficher correctement même après avoir réglé l'écran à l'aide du menu de réglage. Fréquence Polarité Résolution applicable De 8 RRETEIE Verticale |{s2ontale| Verticale SERN| CGR MHz : kHz : Hz 640 x 480 VGA 25.18 31.47 59.94 Négative | Négative Ÿ \ 720 x 400 | VGATEXT| 28.32 31.47 70.09 Négative | Positive Ÿ Ÿ 800 x 600 VESA 40.00 37.88 60.32 Positive | Positive Ÿ Ÿ 1024 x 768 | VESA 65.00 48.36 60.00 | Négative | Négative| \ 1024 x 768 VESA 75.00 56.48 70.07 | Négative | Négative Ÿ — 1024 x 768 VESA 78.75 60.02 75.03 Positive | Positive Ÿ — 1024 x 768 VESA 94.50 68.68 85.00 Positive | Positive Ÿ — 1152 x 864 VESA 108.00 67.50 75.00 Positive | Positive Ÿ — 1280 x 960 | VESA 108.00 60.00 60.00 Positive | Positive Ÿ Ÿ 1280 x 1024 VESA 108.00 63.98 60.02 Positive | Positive \ Ÿ 1600 x 1200 VESA 161.99 75.00 60.00 Positive Positive — \ 1680 x 1050| VESA CVT | 146.25 65.29 59.95 Négative | Positive \ Ÿ 1680 x 1050 VESAVT 119.00 64.67 59.88 Positive | Négative Ÿ — 1920x 1200 VESAVT 154.00 74.04 59.95 Positive | Negative | — \

Chapitre 6 Référence 47
