MODE D'EMPLOI COLORGRAPHIC CG245W EIZO

Important Veuillez lire les PRECAUTIONS, ce Manuel d’utilisation ainsi que le Guide d’installation (tome séparé) pour vous familiariser avec ce produit et pouvoir l’utiliser de manière efficace et sûre.

• Veuillez lire le Guide d’installation (tome séparé)
• La dernière version du Manuel d’utilisation est à disposition pour téléchargement sur notre site : http://www.eizo.com [Emplacements des étiquettes de sécurité] Ex. CG243W Les caractéristiques techniques varient en fonction des régions de commercialisation. Vérifiez que les caractéristiques techniques sont rédigées dans la langue de la région d’achat de l’appareil. Ce produit est conforme à la norme TCO sur la sécurité, l'ergonomie, l'environnement des matériels de bureau, entre autres. Pour obtenir un résumé de la norme TCO, reportez-vous à notre site Web. http://www.eizo.com Copyright© 2009 EIZO NANAO CORPORATION Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire ou transmise sous quelque forme et par quelque moyen que ce soit électronique, mécanique ou autre, sans l’autorisation écrite préalable de EIZO NANAO CORPORATION. EIZO NANAO CORPORATION n’est tenu à aucun engagement de confidentialité sauf en cas d’accord préalable passé avant la réception de ces informations par EIZO NANAO CORPORATION. Malgré tous les efforts déployés pour garantir la mise à jour des informations contenues dans ce manuel, veuillez noter que les caractéristiques techniques du moniteur EIZO sont sujettes à modification sans préavis. Apple, ColorSync, Macintosh et Mac OS sont des marques déposées de Apple Inc. VGA est une marque déposée de International Business Machines Corporation. Windows et Windows Vista sont des marques déposées enregistrées de Microsoft Corporation aux États-Unis et dans d´autres pays. La police bitmap round gothic gras utilisée pour ce produit est conçue par Ricoh. Les icônes DisplayPort et VESA sont des marques et des marques déposées de Video Electronics Standards Association. ColorNavigator, PowerManager et UniColor Pro sont des marque commerciale de EIZO NANAO CORPORATION. EIZO, le logo EIZO et ColorEdge sont des marques déposées de EIZO NANAO CORPORATION au Japon et dans d’autres pays.

Avertissement concernant le moniteur En plus de la creation de documents, de la visualisation de contenu multimedia et autres usages polyvalents, ce produit est aussi prevu pour des applications telles que la creation graphique, le traitement d'images numeriques, pour lesquelles la reproduction precise des couleurs est une priorite. Ce produit a été réglé spécialement en usine en fonction de la région de destination prévue. Les performances du produit peuvent être différentes de celles indiquées dans les caractéristiques en cas d’utilisation dans une région différente de celle prévue à l’origine. Ce produit peut ne pas être couvert par la garantie pour des usages autres que ceux décrits dans le présent manuel. Les spécifications décrites dans le présent manuel ne sont applicables que pour les cordons d’alimentation et les câbles d’interface spécifiés par nos soins. Utilisez avec ce produit les produits optionnels fabriqués ou spécifiés par nos soins. Dans la mesure où 30 minutes sont nécessaires à la stabilisation des performances des composants électriques, vous devez réglez le moniteur au moins 30 minutes après l’avoir mis en marche. Pour éviter la variation de luminosité due à un usage prolongé comme pour assurer la stabilité de la luminosité, il est recommandé d’utiliser un réglage de luminosité aussi bas que possible. Lorsque l’image de l’écran change après que la même image est restée affichée pendant une période prolongée, une image rémanente risque de s’afficher. Utilisez l’économiseur d’écran ou la fonction d'économie d'énergie pour éviter d’afficher la même image pendant une période prolongée. Un nettoyage périodique est recommandé pour conserver son aspect neuf au moniteur et prolonger sa durée de vie. (Référez-vous à « Nettoyage » sur la page suivante.) Le panneau LCD est fabrique a l’aide d’une technologie de haute precision. Cependant, l’apparition de pixels manquants ou de pixels allumes n’est pas un signe de dysfonctionnement du moniteur LCD. Pourcentage de pixels effectifs : 99,9994 % ou superieur. La durée de vie du rétro-éclairage du panneau LCD est limitée. Si l’écran s’assombrit ou se met à scintiller, prenez contact avec votre revendeur. N’appuyez pas violemment sur le panneau ou sur les bords, vous risqueriez d’endommager l’affichage en laissant du moirage, etc. Une pression continue sur le panneau LCD peut le détériorer ou l’endommager. (Si des marques de pression restent sur le panneau LCD, affichez un écran blanc ou noir sur le moniteur. Le problème peut être ainsi résolu.) Ne frottez pas l’écran et évitez d’appuyer dessus avec des objets coupants ou pointus, par exemple un stylo ou un crayon, qui peuvent endommager le panneau. Ne tentez jamais de le nettoyer à sec avec du tissu, au risque de le rayer. Lorsque le moniteur est froid et déplacé dans une autre pièce ou lorsque la température de la pièce augmente rapidement, de la condensation peut se former à l’intérieur et à l’extérieur du moniteur. Dans ce cas, ne mettez pas le moniteur sous tension et attendez la disparition de la condensation. Sinon, le moniteur pourrait être endommagé.

• N’utilisez jamais de solvants ou produits chimiques, tels que du diluant, de la benzine, de la cire, de l’alcool, desinfectant et de la poudre abrasive, qui pourraient endommager la carrosserie ou le panneau LCD. ● Panneau LCD
• Nettoyez le panneau LCD à l’aide d’un chiffon doux tel qu’un chiffon en coton ou une pochette nettoyante pour les lunettes.
• Si necessaire, il est possible d'eliminer les taches rebelles a l'aide du chiffon ScreenCleaner fourni, ou en humidifiant une partie d'un chiffon pour augmenter son pouvoir nettoyant. ● Carrosserie

• Nettoyez la carrosserie à l’aide d’un chiffon doux imbibé d’un peu de détergent doux. Pour un confort d’utilisation du moniteur
• Un écran trop sombre ou trop lumineux peut abîmer les yeux. Ajustez la luminosité du moniteur en fonction des conditions ambiantes.
• Regarder le moniteur trop longtemps entraîne une fatigue oculaire. Faites des pauses de 10 minutes toutes les heures.

3-5. Réglage de la langue [Langue]..................... 27

Chapitre 1 Introduction........................................ 6

• 3-6. Reglage de la plage de frequence [Larg. bande sign.] p. 27
• 1-1. Caractéristiques p. 6
• 1-2. Commandes et fonctions p. 7
• Réglage de la position d’affichage du menu de réglage [Position du Menu] p. 28
• 1-3. Disque utilitaire p. 8
• 3-8. Restauration des réglages par défaut p. 28
• ● Contenu du disque et présentation du logiciel p. 8
• ● Pour utiliser ColorNavigator p. 8
• 1-4. Fonctionnement de base et Fonctions p. 9
• Fonctionnement de base du menu de réglage p. 9
• 3-7. ● Restauration des valeurs de réglage de la couleur [Réinit. couleur] p. 28
• ● Restauration de tous les paramètres par défaut (réglages d’usine) [Tout réinit.] p. 28
• Affichage du Guide Touches p. 10

Chapitre 4 Fonction d’économie d’énergie...... 29

Fonctions...............................................................11 4-1. Réglage de la fonction d’économie d’énergie [Veille]............................................. 29

Chapitre 2 Ajustage de l’écran.......................... 12

• 2-1. Réglage de la résolution de l’écran p. 12
• Résolutions/Fréquences compatibles p. 12
• Setting Resolution p. 13
• ● Windows 7 p. 13
• ● Windows Vista p. 13
• ● Windows XP p. 13
• ● Mac OS X p. 13
• 2-2. Afficher l'ecran correctement p. 14
• Entrée numérique p. 14
• Entrée analogique p. 14
• 2-3. Réglage de la couleur p. 18
• ● Sélection du mode d’affichage (Color Mode) p. 18
• ● Réglages avancés p. 19
• ● Options de réglage pour chaque mode p. 19
• ● Réglage de la luminosité [Luminosité] p. 20
• ● Réglage du contraste [Contraste] p. 20
• ● Réglage de la température de couleur [Température] p. 20
• ● Réglage de la valeur gamma [Gamma] p. 21
• ● Réglage de la nuance [Nuance] ● Réglage de la saturation des couleurs p. 21

• [Saturation] p. 21
• Pour accentuer le contour de l’image [Contour optimal] p. 22
• ● Réglage de la valeur de gain [Gain] p. 22
• ● Réglage de la niveau de noir [Niveau de noir] p. 22
• ● Pour régler six couleurs [6 Couleurs] p. 23
• 2-4. Affichage de basses résolutions p. 24
• ● Pour modifier la taille de l’écran [Taille] p. 24
• 2-5. Configurer la performance des images en mouvement [Overdrive] (CG243W) p. 24
• 4-2. Réglage du témoin de fonctionnment [Voyant Tension] p. 30
• 4-3. Configuration de la fonction de réglage automatique de la luminosité [Auto EcoView] p. 30

Chapitre 5 Dépannage........................................ 31

Chapitre 6 Référence.......................................... 34

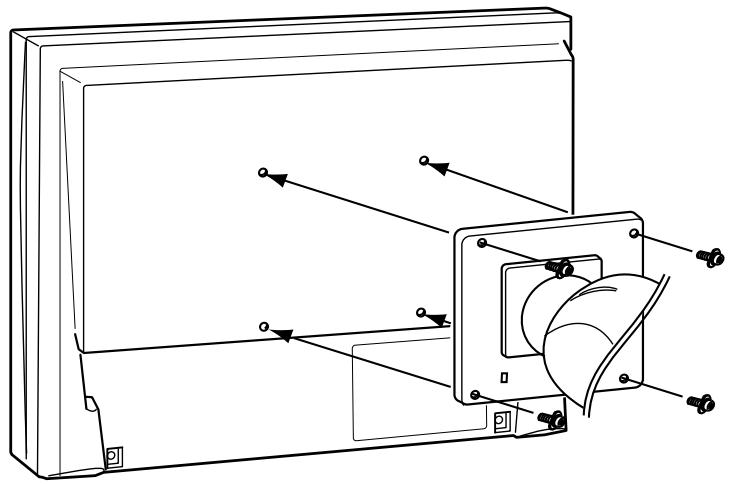

• 6-1. Fixation d’un bras p. 34

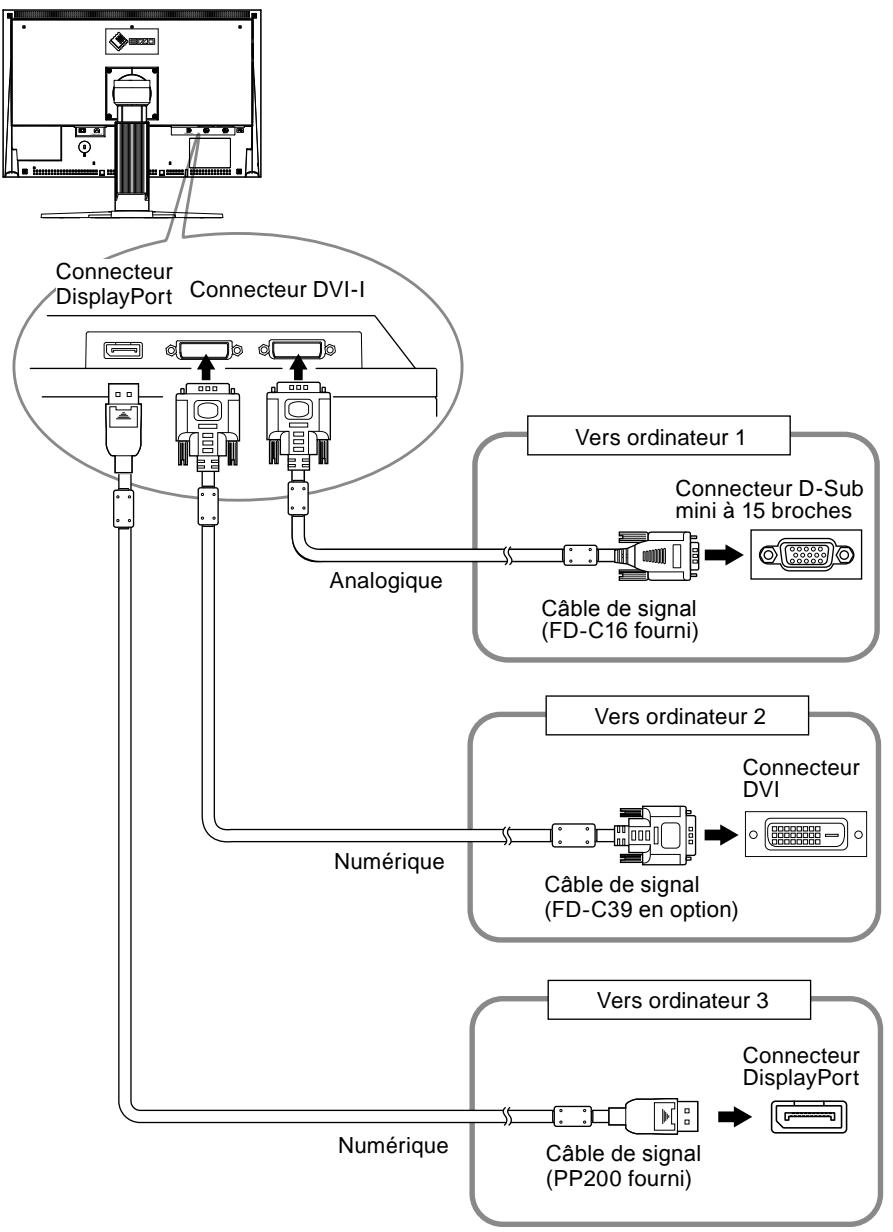

• 6-2. Raccordement de plus de deux ordinateurs au moniteur p. 35
• ● Commutation du signal d’entrée p. 35
• ● Pour régler la sélection du signal d’entrée [Sélection entrée] p. 36
• 6-3. Utilisation du bus USB (Universal Serial Bus) p. 37
• ● Environnement système requis p. 37
• ● Procédure de connexion (Configuration de la fonction USB) p. 37
• 6-4. Affichage des informations sur le moniteur ● Affichage des informations grâce au bouton ● Affichage des informations sur le signal p. 38

Chapitre 3 Réglage du moniteur........................ 25

3-1. Activation/Désactivation de la sélection du mode [Mode Prédéf]...................................... 25 3-2. Touches de verrouillage [Verrouillage]....... 25

Chapitre 1 Introduction

Merci beaucoup pour votre choix d’un moniteur couleur EIZO. 1-1. Caractéristiques 22 “ Breitbildformat LCD (CG223W) / 24 “ Breitbildformat LCD (CG243W) Large palette de couleurs, couvrant 95 % de l’espace couleur Adobe RGB (CG223W) / 98% (CG243W) Résolution 1680 points × 1050 lines (CG223W) / 1920 points × 1200 lines (CG243W) HDCP (High-bandwidth Digital Content Interface) Mode de synchronisation d’images pris en charge : 47.5 - 61Hz (CG223W) : 23.75 - 30.5Hz, 47.5 - 61Hz (CG243W)

• Applicable au DisplayPort (applicable à 8 bits ou 10 bits, non applicable aux signaux audio)
• 3 terminaux d’entrée de signal (DVI-I × 2, DisplayPort × 1)
• La fonction Color Mode reproduit la palette de couleurs et la compatibilite gamma avec les standards d´emission [EBU/Rec.709/SMPTE-C] et les standards de cinema numerique [DCI]

« 2-3. Sélection du mode d’affichage (Color Mode) » (page 18)

L' etiquette « Certification du reglage » decrit les caracteristiques individuelles de couleur du moniteur L’affichage Portrait/Paysage est disponible (rotation de 90° vers la droite) Capot anti-reflets integre Le logiciel de calibration « ColorNavigator » vous permet d'étalonner les paramètres du moniteur et de générer les profils couleur « 1-3. Disque utilitaire » (page 8)

• Compatible avec le logiciel de simulation des deficiences liees a la couleur « Unicolor Pro » Ce logiciel peut etre telecharge sur http://www.eizo.com

• Fonction économie d’énergie Cet appareil est doté d’une fonction visant à réduire la consommation d’énergie. - Consommation d’énergie si le commutateur principal est désactivé : 0 W Equipé d’un commutateur d’alimentation principal. Si vous désactivez le commutateur d’alimentation principal alors que le moniteur n’est pas utilisé, l’alimentation du moniteur est coupée. - Fonction Auto EcoView Le capteur situé sur la face avant du moniteur détecte la luminosité ambiante pour régler automatiquement la luminosité de l’écran à un niveau confortable. Une luminosité trop excessive est néfaste à l’environnement et risque de causer des troubles oculaires. En diminuant la luminosité, vous réduisez votre consommation d’énergie et évitez des troubles oculaires. « 4-3. Configuration de la fonction de réglage automatique de la luminosité [Auto EcoView] » (page 30) REMARQUE

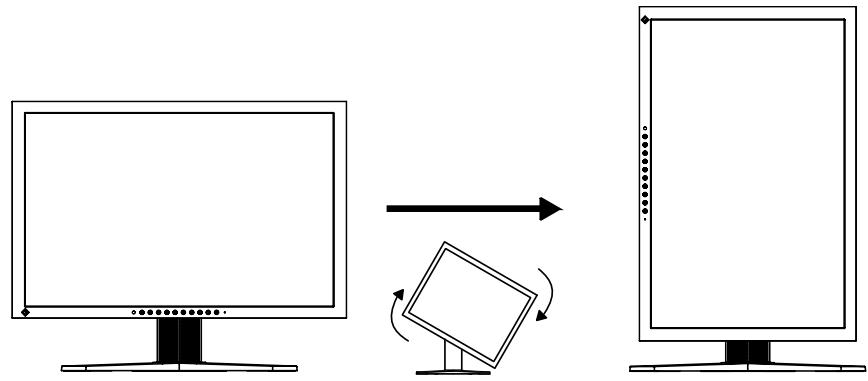

• Ce moniteur peut être positionné pour le mode Portrait ou Paysage. Cette fonction permet de régler l’orientation du menu de réglage lors de l’utilisation de l’écran du moniteur à la verticale. (Reportez-vous au paragraphe « Pour régler l’orientation du menu de réglage [Orientation] » à la page 26.)
• Pour utiliser le moniteur en position « Portrait », la prise en charge de la carte vidéo est requise. Si vous utilisez le moniteur en position « Portrait », il peut ętre nécessaire de modifier le réglage selon la carte vidéo utilisée par votre ordinateur. Pour plus d’informations, reportez-vous au manuel de la carte vidéo.

Chapitre 1 Introduction

1-2. Commandes et fonctions Ex. CG243W

Capteur (AutoEcoView)

Détecte la luminosité ambiante. Fonction Auto EcoView. Permet de commuter les signaux d’entrée de l’affichage lors de la connexion de plus de 2 ordinateurs au moniteur. Vous permet de modifier le Color Mode. Permet d'afficher les informations relatives au moniteur ou aux signaux d'entrée. Permet de régler la luminosité. Permet d'annuler l'ajustement/le réglage ou de quitter le menu de réglage. Pour sélectionner un élément d’ajustage ou augmenter/diminuer les valeurs ajustées pour des ajustages avancés à l’aide du menu Ajustage. Pour afficher le menu Ajustage, pour sélectionner un élément de l’écran de menu et sauvegarder les valeurs ajustées. Pour mettre sous/hors tension. Pour indiquer l’état de fonctionnement du moniteur. Bleu : En fonctionnement Bleu clignotant : Lorsque le minuteur est défini dans (2 énergie) ColorNavigator, indique qu’un nouveau calibrage est nécessaire (en mode CAL). Orange : Economie d’énergie Eteint : Hors tension Permet de mettre le moniteur sous/hors tension.

Commutateur d’alimentation principal Connecteur d’alimentation Connecteurs de signal d’entrée Connecteurs de signal d’entrée Port USB (amont)

Port USB (aval) Permet de raccorder un câble USB lors de l’utilisation du logiciel nécessitant une connexion USB ou lors de l’utilisation de la fonction de concentrateur USB. Permet de raccorder un périphérique USB.

Pied Utilisé pour ajuster la hauteur et l’angle de l’écran du moniteur.

Fente pour le verrouillage de sécurité Enveloppe de câbles Compatible avec le système de sécurité MicroSaver de Kensington.

Permet de connecter le cordon d’alimentation. Connecteur DisplayPort x 1 Connecteur DVI-I x 2 Protège les câbles du moniteur.

Chapitre 1 Introduction

1-3. Disque utilitaire Un CD-ROM « EIZO LCD Utility Disk » est fourni avec le moniteur. Le tableau suivant présente le contenu du disque et l’ensemble des logiciels. ● Contenu du disque et présentation du logiciel Le disque inclut des logiciels d’application pour les réglages et le Manuel d’utilisation. Lisez le fichier « Readme.txt » ou « read me » inclus sur le disque pour connaître les procédures de démarrage des logiciels ou d’accès aux fichiers. Elément Présentation Pour Pour Windows Macintosh Fichier « Readme.txt » ou « read me » Un logiciel d’application permettant de calibrer les caractéristiques du moniteur et de générer des profils ICC (pour Windows) et des profils Apple ColorSync (pour Macintosh). (Un ordinateur doit être raccordé au moniteur à l’aide du câble USB fourni.) Reportez-vous à la description ciaprès. Utilitaire de Logiciel d’affichage de motifs du moniteur utilisé lors du réglage de l’ écran réglage manuel de l’image du signal d’entrée analogique.

ColorNavigator Fichiers de motifs Pour le réglage manuel de l’image d’entrée du signal de réglage d’écran analogique. Si l’Utilitaire de réglage de l’écran n’est pas compatible avec votre ordinateur, utilisez ce fichier pour régler l’image. Manuel d’utilisation (PDF file) ● Pour utiliser ColorNavigator Pour installer et utiliser le logiciel, consultez le manuel d’utilisation du logiciel correspondant sur le CD-ROM. Pour utiliser ce logiciel, vous devez raccorder un ordinateur au moniteur à l’aide du câble USB fourni. Pour plus d’informations, reportez-vous au « 6-3. Utilisation du bus USB (Universal Serial Bus) » (page 37).

Chapitre 1 Introduction

1-4. Fonctionnement de base et Fonctions Fonctionnement de base du menu de réglage

Affichage du menu de réglage Appuyez sur

Le menu de réglage apparaît. Titre du menu Elément Mode actuel Configuration Menu

1. Sélectionnez le menu à régler/configurer à l’aide des touches

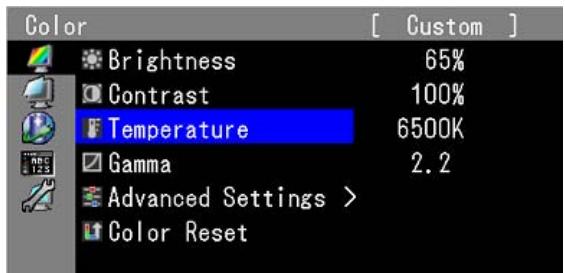

2. Sélectionnez l’élément à régler/configurer à l’aide des touches

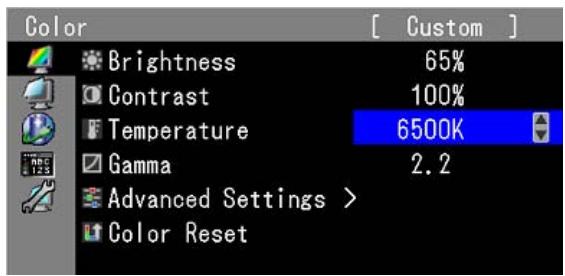

3. Réglez/configurez l’élément sélectionné à l’aide des touches

, puis appuyez sur , puis appuyez sur

Sortie Appuyez plusieurs fois sur

Le menu de réglage disparaît.

Chapitre 1 Introduction

Affichage du Guide Touches Appuyez sur les touches situées à l'avant (à l'exception de la touche ). La touche guide apparaît au dessus de la touche. (Si le moniteur est en position « Portrait », la touche guide apparaît à côté de la touche.) Tips

• Le Guide Touches s´affichera pendant que le menu de réglage ou le menu Color Mode est montré.
• La touche guide s'affiche différemment en fonction du menu ou de l'état sélectionné.
• En mode CAL mode, bien que le Guide Touches soit affiché au dessus des touches et , la luminosité ne peut pas être réglée.

Chapitre 1 Introduction

Fonctions Le tableau ci-dessous résume les réglages et paramètres de Menu de réglage. Menu principal Elément Réglage/Configuration Couleur « 2-3. Réglage de la couleur » (page 18) Luminosité Contraste Température Gamma Nuance Réglages avancés Saturation Contoour optimal Gain Niveau de noir 6 Couleurs Ecran Réinit. couleur « 3-8. Restauration des réglages par défaut » (page 28) Taille « 2-4. Affichage de basses résolutions » (page 24) Ajustement Auto Ajustement Analog. « 2-2. Régler le Signal d´Entrée SDI » (page 14) Niveau Horloge Phase Position Hor. Position Vert. PowerManager Veille Auto EcoView Voyant Tension Configurer OSD Outils « 4-1. Réglage de la fonction d’économie d’énergie » (page 29) « 4-3. Configuration de la fonction de réglage automatique de la luminosité » (page 30) « 4-2. Réglage du témoin de fonctionnment » (page 30) Langue « 3-5. Réglage de la langue » (page 27) Orientation « 3-4. Réglage de l’orientation » (page 26) Position du Menu « 3-7. Réglage de la position d’affichage du menu de réglage » (page 28) Sélection entrée Overdrive (CG243W) Mode Prédéf Infos Signal Infos Moniteur Tout réinit. « 6-2. Raccordement de plus de deux ordinateurs au moniteur » (page 35) « 2-5. Configurer la performance des images en mouvement » (page 24) « 3-1. Activation/Désactivation de la sélection du mode » (page 25) « 6-4. Affichage des informations sur le moniteur » (page 38) « 3-8. Restauration des réglages par défaut » (page 28)

• La fonction de réglage/configuration du menu <Couleur> dépend du Color Mode sélectionné (page 19). Le tableau ci-dessous affiche les sous-menus quand le mode « Custom » est sélectionné (voir « 2-3. Réglage de la couleur » (page 18)).

Chapitre 1 Introduction

Chapitre 2 Ajustage de l’écran

2-1. Réglage de la résolution de l’écran Résolutions/Fréquences compatibles Le moniteur est compatible avec les résolutions suivantes. D’entrée analogique Résolution Signal applicable Fréquence Dot Clock 640×480 720×400 800×600 1024×768 1024×768 1024×768 1152×864 1280×960 1280×1024 1600×1200 1680×1050*1 1680×1050*1 1920×1200*2 VGA VGA TEXT VESA VESA VESA VESA VESA VESA VESA VESA VESA CVT

60Hz Une carte vidéo conforme à la norme VESA est requise. Résolution recommandée (CG223W : Réglez votre appareil sur cette résolution). *2 Résolution recommandée (CG243W : Réglez votre appareil sur cette résolution).

Chapitre 2 Ajustage de l’écran

Setting Resolution Si vous n’êtes pas satisfait de la résolution après avoir raccordé le moniteur au PC ou si vous souhaitez modifier la résolution, conformez-vous à la procédure décrite à la suite. ● Windows 7

1. A l’aide de la souris, réalisez un clic droit en n’importe quel point du bureau à l’exception des icônes.

2. Une fois le menu affiché, cliquez sur « Résolution d'écran ».

3. Sélectionnez le moniteur dans la boîte de dialogue « Résolution d'écran ».

4. Cliquez sur « Résolution » pour sélectionner la résolution souhaitée.

5. Cliquez sur le bouton [ OK ].

6. Lorsque la boîte de dialogue de confirmation s’affiche, cliquez sur [ Conserver les modifications ].

1. A l’aide de la souris, réalisez un clic droit en n’importe quel point du bureau à l’exception des icônes.

2. Une fois le menu affiché, cliquez sur « Personnaliser ».

3. Dans la fenêtre « Personnalisation », cliquez sur « Paramètres d'affichage ».

4. Dans la boîte de dialogue « Paramètres d'affichage », sélectionnez l’onglet « Moniteur » et choisissez la

résolution souhaitée dans le champ « Résolution ».

5. Cliquez sur le bouton [ OK ].

6. Lorsque la boîte de dialogue de confirmation s’affiche, cliquez sur [ Oui ].

1. A l’aide de la souris, réalisez un clic droit sur n’importe quel point du bureau à l’exception des icônes.

2. Une fois le menu affiché, cliquez dans « Propriétés ».

3. Lorsque la boîte de dialogue « Propriétés de Affichage » s’affiche, cliquez sur l’onglet « Paramtéres »

et sélectionnez la résolution souhaitée pour « Résolution de l’écran » dans « Affichage ».

4. Cliquez sur le bouton [ OK ] pour fermer la boîte de dialogue.

1. Sélectionnez « Préférences Système » dans le menu Apple.

2. Lorsque la boîte de dialogue « Préférences Système » s’affiche, cliquez sur « Moniteurs » pour

3. Dans la boîte de dialogue figurant à l’écran, sélectionnez l’onglet « Moniteur » et sélectionnez la

résolution souhaitée dans le champ « Résolutions ».

4. Votre sélection s’affiche immédiatement. Une fois la résolution souhaitée atteinte, fermez la fenêtre.

Chapitre 2 Ajustage de l’écran

2-2. Afficher l'ecran correctement Entrée numérique Lors de l’entrée des signaux numériques, les images s’affichent correctement en fonction des données prédéfinies du moniteur. Pour effectuer les réglages avancés, reportez-vous à la section « 2-3. Réglage de la couleur » (page 18) et aux pages suivantes. Entrée analogique Attention

• Attendez au moins 30 minutes après la mise sous tension du moniteur avant de commencer les réglages. (Laissez le moniteur chauffer au moins 30 minutes avant toute tentative de réglage.) Le réglage de l’écran du moniteur permet de supprimer le scintillement de l’écran ou de régler correctement la position et la taille de l’écran en fonction de l’ordinateur à utiliser. La fonction de réglage automatique fonctionne lorsque les conditions suivantes sont remplies :
• lorsqu’un signal est émis vers un moniteur pour la première fois, ou si une résolution ou des fréquences de balayage horizontal et vertical affichées pour la première fois sont réglées ;
• lorsque des signaux d’une résolution verticale supérieure à 480 sont émis. Si l’écran ne s’affiche pas correctement même après le réglage automatique, réglez-le en suivant les procédures décrites ci-après afin d’utiliser le moniteur dans des conditions confortables. [Procédure de réglage]

Effectuez le réglage Auto. ● Pour régler le scintillement, la position et la taille de l’écran automatiquement [Ajustement Auto] Procédure

1. Sélectionnez <Ecran> dans le menu de réglage, puis appuyez sur

2. Sélectionnez <Ajustement Analog.> dans le menu <Ecran>, puis appuyez sur

3. Sélectionnez <Ajustement Auto>, puis appuyez sur

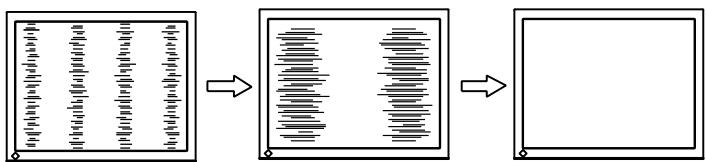

La fonction de réglage automatique permet de régler le scintillement, la position de l’écran et la taille de l’écran correctement (le message « En cours d’exécution » apparaît). Lorsque le réglage automatique est terminé, un message apparaît. Sélectionnez « OK » pour valider les nouveaux réglages ou « Annulation » pour rétablir les réglages précédents, puis appuyez sur . Attention

• Cette fonction peut être utilisée lorsqu’une image s’affiche en plein écran sur l’ordinateur Windows ou Macintosh. Elle ne fonctionne pas correctement lorsqu’une image ne s’affiche que sur une partie de l’écran (fenêtre de commande, par exemple) ou lorsqu’un fond d’écran noir (papier peint, etc.) est utilisé.
• Cette fonction ne peut être correctement utilisée avec certaines cartes vidéo. Si l’écran ne s’affiche toujours pas correctement même après avoir effectué le réglage comme indiqué à l’étape 1 ci-dessus, effectuez les réglages en suivant les procédures décrites dans les pages suivantes. Si l’écran s’affiche correctement, passez à l’étape 5 « Pour régler automatiquement la palette de couleurs [Niveau] ».

Chapitre 2 Ajustage de l’écran

Préparez le motif d’affichage pour régler l’affichage analogique. Sous Windows

1. Chargez le disque « EIZO LCD Utility Disk » sur votre ordinateur.

2. Lancez l’ « Utilitaire de reglage de l’ecran » a partir du menu de demarrage du disque. Si l’option ne

demarre pas, ouvrez les fichiers de motifs de reglage de l’ecran. Sous d’autres systemes d’exploitation Telechargez « Fichiers de motifs de reglage d’ecran » sur notre site: http://www.eizo.com REMARQUE

• Pour ouvrir et utiliser les fichiers du programme de réglage de l’écran, lisez le fichier « Readme.txt ».

Recommencez le réglage de Auto à l’aide du motif de réglage de l’écran analogique qui est affiché. ● Pour régler le scintillement, la position et la taille de l’écran automatiquement [Ajustement Auto] Procédure

1. Affichez le motif 1 en plein ecran sur le moniteur a l’aide de l’ « Utilitaire de reglage de l’ecran » ou

du fichier de motifs de reglage de l’ecran.

2. Sélectionnez <Ecran> dans le menu de réglage, puis appuyez sur

3. Sélectionnez <Ajustement Analog.> dans le menu <Ecran>, puis appuyez sur

Pour procéder aux réglages suivants, sélectionnez un élément du sous-menu <Ajustement Analog.> dans le menu <Ecran>.

4. Sélectionnez <Ajustement Auto>, puis appuyez sur

La fonction de réglage automatique permet de régler le scintillement, la position de l’écran et la taille de l’écran correctement (le message « En cours d’exécution » apparaît). Lorsque le réglage automatique est terminé, un message apparaît. Sélectionnez « OK » pour valider les nouveaux réglages ou « Annulation » pour rétablir les réglages précédents, puis appuyez sur . Si l’écran ne s’affiche toujours pas correctement même après avoir effectué le réglage comme indiqué à l’étape 3 ci-dessus, effectuez les réglages en suivant les procédures décrites dans les pages suivantes. Si l’écran s’affiche correctement, passez à l’étape 5 « Pour régler automatiquement la palette de couleurs [Niveau] ».

Chapitre 2 Ajustage de l’écran

Effectuez les réglages avancés suivants à partir du menu <Ecran> du sousmenu <Ajustement Analog.>. Pour régler l’horloge, la phase et la position, procédez dans cet ordre. ● Pour supprimer les barres verticales [Horloge] Procédure

1. Choisissez <Horloge> dans le menu <Ajustement Analog.>, puis appuyez sur

2. Réglez l’horloge à l’aide de la touche

Appuyez lentement sur

de manière à ne pas manquer le point de réglage. pour quitter le menu de réglage. Lorsqu’un flou, un scintillement ou des barres s’affichent à l’écran après réglage, activez la fonction [Phase] pour supprimer le scintillement ou le flou. ● Pour supprimer le scintillement ou le flou [Phase] Procédure

1. Choisissez <Phase> dans le menu <Ajustement Analog.>, puis appuyez sur

2. Réglez la phase à l’aide de la touche

pour quitter le menu de réglage.

• Le scintillement ou le flou risque de ne pas être supprimé selon l’ordinateur ou la carte vidéo que vous utilisez. ● Pour régler la position de l’écran [Position Hor.] [Position Vert.] REMARQUE

• Etant donné que le nombre de pixels et les positions des pixels sont fixes sur le moniteur LCD, une seule position est possible pour afficher correctement les images. Le réglage de la position est effectué pour déplacer une image vers la position correcte. Procédure

1. Sélectionnez <Position Hor.> ou <Position Vert.> dans le menu <Ajustement Analog.>, puis appuyez

2. Réglez la position à l’aide de la touche

pour quitter le menu de réglage.

Chapitre 2 Ajustage de l’écran

Réglez la palette de couleurs. ● Pour régler automatiquement la palette de couleurs [Niveau] Vous pouvez afficher chaque palette de couleurs (0 à 255) en réglant le niveau de sortie du signal. Procédure

1. Affichez le motif 2 en plein ecran sur le moniteur a l’aide de l’ « Utilitaire de reglage de l’ecran » ou

du fichier de motifs de reglage de l’ecran.

2. Choisissez <Niveau> dans le menu <Ajustement Analog.>, puis appuyez sur

La palette de couleurs est réglée automatiquement. Lorsque le réglage automatique est terminé, un message apparaît. Sélectionnez « OK » pour valider les nouveaux réglages ou « Annulation » pour rétablir les réglages précédents, puis appuyez sur .

3. Fermez le motif 2. Si vous utilisez l’ « Utilitaire de reglage de l’ecran », fermez le programme.

Chapitre 2 Ajustage de l’écran

2-3. Réglage de la couleur ● Sélection du mode d’affichage (Color Mode) Le Color Mode vous permet de sélectionner facilement le meilleur mode en fonction de l’application du moniteur. Color Mode Mode 1-Custom Purpose Permet de régler les paramètres de couleur en fonction de vos préférences personnelles. 2-sRGB 3-EBU Adapté à la comparaison des couleurs des périphériques compatibles sRGB. Valable pour reproduire la palette de couleurs et gamma selon les standards EBU (European Broadcasting Union). 4-REC709 Valable pour reproduire la palette de couleurs et gamma selon le standard ITU-R Rec.

5-SMPTE-C Valable pour reproduire la palette de couleurs et gamma selon les standards SMPTE-C. 6-DCI Valable pour reproduire la palette de couleurs et gamma selon les standards DCI. 7-CAL1 8-CAL2 9-CAL3 Affiche l'écran ajusté par le logiciel de calibrage. Attention

Le mode « CAL » n'autorise de modification que par le logiciel d'etalonnage « ColorNavigator ». Par défaut, seul un mode CAL peut être sélectionné pour chaque signal d'entrée affiché. Un mode CAL sera choisi par le logiciel « ColorNavigator » selon le signal d'entrée affiché. N'utilisez aucune fonction du moniteur lors de l'utilisation de ColorNavigator. Le menu mode apparaît. Procédure

Le menu Mode apparaît dans la partie inférieure gauche de l’écran.

2. Les modes de la liste sont mis en surbrillance les uns après les autres chaque fois que vous appuyez

sur la touche Vous pouvez commuter le mode actuel à l’aide de la touche lorsque le menu Mode est affiché.

• Custom←→sRGB←→EBU←→REC709←→SMPTE-C←→DCI←→CAL1←→CAL2←→CAL3← REMARQUE

• Le menu de réglage et le menu Mode ne peuvent pas être affichés en même temps.
• Vous pouvez désactiver l’affichage d’un mode spécifique. Pour plus d’informations, reportez-vous à la section « 3-1. Activation/Désactivation de la sélection du mode » (page 25).

Chapitre 2 Ajustage de l’écran

● Réglages avancés Le menu <Couleur> du menu de réglage vous permet de régler et de sauvegarder un réglage de couleur pour chaque mode. Attention

• Attendez au moins 30 minutes après la mise sous tension du moniteur avant de commencer le réglage de la couleur. (Laissez le moniteur chauffer au moins 30 minutes avant toute tentative de réglage.)
• Réglez le niveau en premier lorsque vous réglez la couleur pour les signaux d’entrée analogiques. (Reportez-vous à la section « Pour régler automatiquement la palette de couleurs » à la page 17).
• La même image peut s’afficher dans différentes couleurs sur plusieurs moniteurs en raison des caractéristiques propres aux moniteurs. Effectuez un réglage visuel de couleur précis lorsque vous comparez les couleurs sur plusieurs moniteurs. REMARQUE

• Les valeurs en pourcentage ou Kelvin sont indiquées à titre de référence. ● Options de réglage pour chaque mode Selon le mode sélectionné, la fonction pouvant être réglée varie. (Vous ne pouvez sélectionner aucune fonction non réglable/non-configurable.) Les réglages/configurations définis pour chaque mode sont appliqués à tous les signaux d’entrée. Pour la méthode de réglage propre à chacune des fonctions, reportez-vous aux pages correspondantes. √ : Réglage disponible ― : Réglage impossible Color Mode Icône Fonction 7-CAL1 1-Custom 2-sRGB 3-EBU 4-REC709 5-SMPTE-C 6-DCI 8-CAL2 9-CAL3 Luminosité

Chapitre 2 Ajustage de l’écran

● Réglage de la luminosité [Luminosité] Vous pouvez régler la luminosité de l’écran en modifiant la luminosité du rétroéclairage (Source de lumière émanant de l’arrière du panneau LCD). Plage de réglage : de 0 à 100 % Procédure

Choisissez <Couleur> dans le menu de réglage, puis appuyez sur Choisissez <Luminosité> dans le menu <Couleur>, puis appuyez sur Réglez la luminosité à l’aide de la touche

Appuyez sur pour quitter le menu de réglage.

• Vous pouvez également régler la luminosité à l’aide des touches et .
• Si vous trouvez que la luminosité de l’image est élevée même si elle est réglée sur 0 %, réglez le contraste. ● Réglage du contraste [Contraste] Vous pouvez régler la luminance de l’écran en variant le niveau du signal vidéo. Plage de réglage : de 0 à 100 % Procédure

Choisissez <Couleur> dans le menu de réglage, puis appuyez sur Choisissez <Contraste> dans le menu <Couleur>, puis appuyez sur Réglez le contraste à l’aide des touches

Appuyez sur pour quitter le menu de réglage. REMARQUE

• Avec un contraste de 100 %, toute la palette de couleurs est affichée.
• Lors du réglage du moniteur, il est recommandé d’effectuer le réglage de la luminosité, qui peut conserver les caractéristiques de la palette de couleurs, avant de régler le contraste.
• Effectuez le réglage du contraste dans les cas suivants. - Si vous trouvez que la luminosité de l’image est élevée même si elle est réglée sur 0 %. (Réglez le contraste afin qu’il soit inférieur à 100 %.) ● Réglage de la température de couleur [Température] Vous pouvez régler la température de couleur. La température de couleur sert normalement à exprimer la nuance de « Blanc » et/ou « Noir » par une valeur numérique. La valeur est exprimée en degrés Kelvin (K). De même que pour la température de la flamme, l’image affichée sur le moniteur est rougeâtre si la température de couleur est basse et elle est bleuâtre si cette température est élevée. Les valeurs de gain prédéfinies sont réglées pour chaque valeur de réglage de la température de couleur. Plage de réglage : Standard, Natif, 4 000K-10 000K (spécifiée par chaque unité de 500 K, y compris 5 400K, 9 300 K) Procédure

Choisissez <Couleur> dans le menu de réglage, puis appuyez sur Choisissez <Température> dans le menu <Couleur>, puis appuyez sur Réglez la température de couleur à l’aide des touches

Appuyez sur pour quitter le menu de réglage.

• La fonction [Gain] permet d’effectuer des réglages plus avancés (voir la section « Réglage de la valeur de gain » à la page 22).
• Si vous réglez sur [Natif], l’image est affichée dans la couleur préréglée sur le moniteur (Gain : 100 % pour chaque RGB).
• Lors du changement de la valeur de gain, la plage de réglage de la température de couleur passe à « Utilis. ».
• Le réglage par défaut de chaque mode sRGB/EBU/REC709/SMPTE-C/DCI est réglé sur « Standard », qui correspond à la température de chaque standard.

Chapitre 2 Ajustage de l’écran

● Réglage de la valeur gamma [Gamma] Vous pouvez régler la valeur gamma. La luminance du moniteur varie selon le signal d’entrée. Toutefois, le taux de variation n’est pas proportionnel au signal d’entrée. La « Correction Gamma » permet de maintenir l’équilibre entre le signal d’entrée et la luminance du moniteur. Plage de réglage : 1,8-2,6 Procédure

Choisissez <Couleur> dans le menu de réglage, puis appuyez sur Choisissez <Gamma> dans le menu <Couleur>, puis appuyez sur Réglez la valeur gamma à l’aide des touches

Appuyez sur pour quitter le menu de réglage.

• Le réglage par défaut de chaque mode sRGB/EBU/REC709/SMPTE-C/DCI est réglé sur « Standard », qui correspond au gamma de chaque standard. ● Réglage de la nuance [Nuance] Cette fonction permet de régler la nuance. Plage de réglage : de -100 à 100 Procédure

Choisissez <Couleur> dans le menu de réglage, puis appuyez sur Choisissez <Réglages avancés> dans le menu <Couleur>, puis appuyez sur Sélectionnez <Nuance>, puis appuyez sur Réglez la nuance à l’aide des touches

Appuyez sur pour quitter le menu de réglage.

• Cette fonction ne permet pas d’afficher toute la palette de couleurs. ● Réglage de la saturation des couleurs [Saturation] Cette fonction permet de régler la saturation des couleurs sur le moniteur. Plage de réglage : de -100 à 100 Procédure

Choisissez <Couleur> dans le menu de réglage, puis appuyez sur Choisissez <Réglages avancés> dans le menu <Couleur>, puis appuyez sur Sélectionnez <Saturation>, puis appuyez sur Réglez la saturation des couleurs à l’aide des touches

Appuyez sur pour quitter le menu de réglage.

• Cette fonction ne permet pas d’afficher toute la palette de couleurs. REMARQUE

• En réglant la valeur au minimum (-100), l’image de l’écran devient monochrome.

Chapitre 2 Ajustage de l’écran

● Pour accentuer le contour de l’image [Contour optimal] La fonction Contour permet d’accentuer les contours d’une image en faisant ressortir la différence de couleur des pixels qui composent l’image. Elle donne ainsi une meilleure texture au matériau et renforce l’effet des images. Cette fonction permet également de graduer les contours pour reproduire des images plus nuancées. Procédure

Choisissez <Couleur> dans le menu de réglage, puis appuyez sur Choisissez <Réglages avancés> dans le menu <Couleur>, puis appuyez sur Choisissez <Contour optimal>, puis appuyez sur Sélectionnez un état d’affichage allant de -3 à 3 (d’uniforme à net) à l’aide de la touche vos préférences.

pour quitter le menu de réglage.

selon ● Réglage de la valeur de gain [Gain] Chaque valeur de luminance rouge/vert/bleu composant la couleur est appelée « Gain ». Le réglage du gain peut modifier le ton de couleur du « Blanc » (lorsque le signal d’entrée maximal pour chaque couleur est obtenu). Plage de réglage : de 0 à 100 % Procédure

Choisissez <Couleur> dans le menu de réglage, puis appuyez sur Choisissez <Réglages avancés> dans le menu <Couleur>, puis appuyez sur Choisissez <Gain>, puis appuyez sur Sélectionnez la couleur de réglage entre <Rouge>, <Vert> ou <Bleu>, puis appuyez sur Réglez le gain à l’aide de la touche

Appuyez sur pour quitter le menu de réglage.

• Le réglage <Température> désactive ce réglage.
• La valeur de gain peut changer selon la valeur de la température de couleur.
• Lors du changement de la valeur de gain, la plage de réglage de la température de couleur passe à « Utilis. ». ● Réglage de la niveau de noir [Niveau de noir] La luminosité du noir et la chromaticité peuvent être réglées en fonction du niveau respectif de noir pour le rouge, le vert et le bleu. Réglez le niveau de noir en affichant des images sur un fond d'écran noir. Plage de réglage : de 0 à 100 % Procédure

Choisissez <Couleur> dans le menu de réglage, puis appuyez sur Choisissez <Réglages avancés> dans le menu <Couleur>, puis appuyez sur Choisissez <Niveau de noir>, puis appuyez sur Sélectionnez la couleur de réglage entre <Rouge>, <Vert> ou <Bleu>, puis appuyez sur Réglez le niveau de noir à l’aide de la touche

Appuyez sur pour quitter le menu de réglage.

• Pour augmenter le niveau de noir lorsque sa valeur est définie sur 0, diminuez la valeur de la luminosité.
• La réduction de la valeur du contraste ne modifie pas la luminosité du niveau de noir.

Chapitre 2 Ajustage de l’écran

● Pour régler six couleurs [6 Couleurs] Il est possible de régler la nuance et la saturation pour chacune des six couleurs : Magenta, Rouge, Jaune, Vert, Cyan et Bleu. Plage de réglage : de -100 à 100 Procédure

Choisissez <Couleur> dans le menu de réglage, puis appuyez sur Choisissez <Réglages avancés> dans le menu <Couleur>, puis appuyez sur Sélectionnez <6 Couleurs>, puis appuyez sur Sélectionnez la couleur de réglage entre <Magenta>, <Rouge>, <Jaune>, <Vert>, <Cyan> ou <Bleu>, puis appuyez sur

5. Sélectionnez <Nuance> ou <Saturation>, puis appuyez sur

6. Réglez 6 Couleurs à l’aide de la touche

pour quitter le menu de réglage.

Chapitre 2 Ajustage de l’écran

2-4. Affichage de basses résolutions ● Pour modifier la taille de l’écran [Taille] Les images dont la résolution est différente de la résolution recommandée s’affichent automatiquement en plein écran. Vous pouvez modifier la taille de l’écran à l’aide de la fonction <Taille> du menu <Ecran>. Menu Fonction Plein Affiche une image sur la totalité de l’écran. Dans certains cas, les images peuvent (réglage par défaut) être déformées, car la fréquence du balayage vertical est différente de la fréquence du balayage horizontal. Elargi Affiche une image sur la totalité de l’écran. Dans certains cas, une bande noire verticale ou horizontale apparaît afin de compenser la différence entre la fréquence de balayage vertical et horizontal. Normal Affiche les images selon la résolution spécifiée. Exemple : Taille de l’image 1 280 × 1 024 pour le modèle CG243W Plein (Réglage par défaut) (1920 × 1200) Elargi Normal (1500 × 1200) (1280 × 1024) Procédure

Choisissez <Ecran> dans le menu de réglage, puis appuyez sur Choisissez <Taille> dans le menu <Ecran>, puis appuyez sur Sélectionnez « Plein Ecran », « Elargi » ou « Normal » à l’aide des touches Appuyez sur pour quitter le menu de réglage.

2-5. Configurer la performance des images en mouvement [Overdrive] (CG243W) L'utilisation du réglage <Overdrive> permet d'atténuer le phénomène de rémanence d'images survenant lors des séquences d'images en mouvement rapide. Ce réglage est défini sur « On » par défaut. Toutefois, lorsque ce réglage est défini sur « On », des parasites et des images rémanentes peuvent être plus perceptibles. Dans ce cas, réglez <Overdrive> sur « Off ». Procédure

Choisissez <Outils> dans le menu de réglage, puis appuyez sur Choisissez <Overdrive> dans le menu <Outils>, puis appuyez sur Sélectionnez « On » ou « Off » à l’aide de la touche

Appuyez sur pour quitter le menu de réglage.

Chapitre 2 Ajustage de l’écran

Chapitre 3 Réglage du moniteur

3-1. Activation/Désactivation de la sélection du mode [Mode Prédéf] Ce réglage vous permet de sélectionner uniquement les modes spécifiés. Utilisez cette fonction lorsque tous les modes d’affichage ne sont pas disponibles ou lorsque vous ne modifiez pas les réglages du mode d’affichage. Procédure

Choisissez <Outils> dans le menu de réglage, puis appuyez sur Choisissez <Mode Prédéf> dans le menu <Outils>, puis appuyez sur Sélectionnez le mode pour modifier les réglages à l’aide de la touche Sélectionnez « On » ou « Off » à l’aide de la touche

Appuyez sur pour quitter le menu de réglage.

• Tous les modes ne peuvent pas être désactivés. Un des modes au moins doit être réglé sur « On ». 3-2. Touches de verrouillage [Verrouillage] Cette fonction permet de verrouiller les touches afin d’éviter toute modification des réglages ou de l’état. Procédure

pour mettre le moniteur hors tension.

2. Pour allumer le moniteur, appuyez sur

tout en maintenant la touche secondes au moins. enfoncée pendant 2 Le menu de réglages optionnels apparaît.

3. Choisissez <Verrouillage> dans le menu <Réglages optionnels>, puis appuyez sur

4. Sélectionnez « Off », « Menu » ou « Tout » à l’aide de la touche

Configuration Touches pouvant être verrouillées Off Aucune (toutes les touches sont activées) (Réglages par défaut) Menu Touche Tout Toutes les touches sauf

5. Sélectionnez « Terminer » à l’aide de la touche

Le menu de réglages optionnels disparaît.

Chapitre 3 Réglage du moniteur

3-3. Réglage de l’affichage du logo EIZO [Logo] Le logo EIZO apparaît à l’écran lors de la mise sous tension du moniteur. Cette fonction permet d’activer ou de désactiver l’affichage du logo EIZO. Procédure

pour mettre le moniteur hors tension.

2. Pour allumer le moniteur, appuyez sur

tout en maintenant la touche secondes au moins. enfoncée pendant 2 Le menu de réglages optionnels apparaît.

Choisissez <Logo> dans le menu <Réglages optionnels>, puis appuyez sur Sélectionnez « On » ou « Off » à l’aide de la touche , puis appuyez sur Sélectionnez « Terminer » à l’aide de la touche

Appuyez sur pour quitter le menu de réglages optionnels.

Le menu de réglages optionnels est fermé. 3-4. Réglage de l’orientation [Orientation] Cette fonction permet de régler l’orientation du menu de réglage lors de l’utilisation de l’écran du moniteur à la verticale. (Réglage par défaut : Paysage) Procédure

Choisissez <Configurer OSD> dans le menu de réglage, puis appuyez sur Choisissez <Orientation> dans le menu <Configurer OSD>, puis appuyez sur Sélectionnez « Paysage » ou « Portrait » à l’aide de

Appuyez sur pour quitter le menu de réglage. Faites pivoter l’écran du moniteur de 90° vers la droite si vous sélectionnez « Portrait ». Attention

• Vérifiez que les câbles sont correctement branchés. REMARQUE

• Pour utiliser le moniteur en position « Portrait », la prise en charge de la carte vidéo est requise. Lors de l’utilisation du moniteur en position « Portrait », il faut modifier les réglages de la carte vidéo. Consultez le manuel de la carte vidéo pour plus d’informations.

Chapitre 3 Réglage du moniteur

3-5. Réglage de la langue [Langue] Cette fonction permet de sélectionner la langue du menu de réglage ou des messages affichés. Langues pouvant être sélectionnées Anglais/Allemand/Français/Espagnol/Italien/Suédois/Japonais/Chinois simplifié/Chinois traditionnel Procédure

Choisissez <Configurer OSD> dans le menu de réglage, puis appuyez sur Choisissez <Langue> dans le menu <Configurer OSD>, puis appuyez sur Sélectionnez une langue à l’aide de la touche

Appuyez sur pour quitter le menu de réglage.

3-6. Reglage de la plage de frequence [Larg. bande sign.] Selon votre contexte d'exploitation, il peut être nécessaire de régler la fréquence correspondant à votre carte graphique. Si vous installez le moniteur pour la première fois ou si vous changez d’environnement, configurez le moniteur. REMARQUE

• Consultez le manuel de la carte vidéo.
• Les environnements décrits ci-dessous peuvent être réglés même avec l’ordinateur éteint.
• Seuls les signaux d'entrée numériques peuvent être réglés. Procédure

pour mettre le moniteur hors tension.

2. Pour allumer le moniteur, appuyez sur

secondes au moins. tout en maintenant la touche enfoncée pendant 2 Le menu de réglages optionnels apparaît.

3. Choisissez <Larg. bande sign.> dans le menu <Réglages optionnels>, puis appuyez sur

4. Sélectionnez « Large » ou « Normal » à l’aide de la touche

Configuration Normal Large CG223W Fréquence Fréquence de de balayage balayage vertical horizontal (kHz) (Hz)

5. Sélectionnez « Terminer » à l’aide de la touche

pour quitter le menu de réglages optionnels. Le menu de réglages optionnels fermé.

Chapitre 3 Réglage du moniteur

3-7. Réglage de la position d’affichage du menu de réglage [Position du Menu] Réglez la position du menu selon la procédure suivante. Procédure

Choisissez <Configurer OSD> dans le menu de réglage, puis appuyez sur Choisissez <Position du Menu> dans le menu <Configurer OSD>, puis appuyez sur Sélectionnez une position de menu à l’aide de la touche

Appuyez sur pour quitter le menu de réglage.

3-8. Restauration des réglages par défaut Il existe deux types de restauration : la restauration du réglage de la couleur au réglage par défaut et la restauration de tous les réglages aux réglages par défaut. Attention

• Après restauration, l’opération ne peut pas être annulée. REMARQUE

• Pour les réglages par défaut principaux, reportez-vous à la section « Principaux réglages par défaut (réglages en usine) » à la page 41. ● Restauration des valeurs de réglage de la couleur [Réinit. couleur] Seules les valeurs de réglage du mode actuel sont rétablies aux paramètres par défaut (réglages usine). Procédure

Choisissez <Couleur> dans le menu de réglage, puis appuyez sur Choisissez <Réinit. couleur> dans le menu <Couleur>, puis appuyez sur Sélectionnez « Exécuter » à l’aide des touches

Les valeurs de réglage de la couleur sont rétablies aux paramètres par défaut. ● Restauration de tous les paramètres par défaut (réglages d’usine) [Tout réinit.] Restaurez tous les paramètres par défaut (réglages d’usine). Procédure

Choisissez <Outils> dans le menu de réglage, puis appuyez sur Choisissez <Tout réinit.> dans le menu <Outils>, puis appuyez sur Sélectionnez « Exécuter » à l’aide des touches

Appuyez sur Toutes les valeurs de réglages sont rétablies aux paramètres par défaut.

Chapitre 3 Réglage du moniteur

Chapitre 4 Fonction d’économie d’énergie

4-1. Réglage de la fonction d’économie d’énergie [Veille] Cette fonction vous permet de régler le moniteur en mode d’économie d’énergie selon l’état de l’ordinateur. Lorsque le moniteur passe en mode d’économie d’énergie, aucune image n’est affichée à l’écran. Attention

• L’alimentation du moniteur est coupée lorsque vous débranchez le cordon d’alimentation ou lorsque vous désactivez le commutateur d’alimentation principal.
• Les périphériques raccordés au port USB (amont et aval) continuent de fonctionner en mode d’économie d’énergie ou si la touche d’alimentation du moniteur est réglée sur Off. Par conséquent, la consommation d’énergie du moniteur varie selon les périphériques connectés, même si celui-ci est en mode d’économie d’énergie. Le mode Veille est compatible avec les normes suivantes pour les entrées de signaux respectives. Entrées de signaux Signal analogique Signal DVI numérique DisplayPort Norme VESA DPMS DVI DMPM DisplayPort Norme V1.1a Procédure

Choisissez <PowerManager> dans le menu de réglage, puis appuyez sur Choisissez <Veille> dans le menu <PowerManager>, puis appuyez sur Sélectionnez « On » ou « Off » à l’aide de la touche

Appuyez sur pour quitter le menu de réglage. Système d’économie d’énergie Le moniteur passe en mode économie d’énergie selon le réglage du PC. Ordinateur En fonctionnement Economie STAND-BY d’énergie SUSPENDED OFF Moniteur En fonctionnement Economie d’énergie Voyant Tension Bleu Orange

Chapitre 4 Fonction d’économie d’énergie

4-2. Réglage du témoin de fonctionnment [Voyant Tension] La luminosité du témoin de fonctionnement (bleu) lorsque l’écran est affiché peut être réglée (Le témoin de fonctionnement est réglé par défaut pour s’éclairer quand l’alimentation est allumée et la luminosité est réglée sur 4). Procédure

1. Choisissez <PowerManager> dans le menu de réglage, puis appuyez sur

2. Choisissez <Voyant Tension> dans le menu <PowerManager>, puis appuyez sur

3. Selon vos préférences, réglez l’indicateur de luminosité sur « Off » ou sur une plage de 1 à 7 à l’aide

pour quitter le menu de réglage. 4-3. Configuration de la fonction de réglage automatique de la luminosité [Auto EcoView] Le capteur situé sur la partie inférieure du moniteur utilise la fonction Auto EcoView et détecte la luminosité ambiante pour régler automatiquement la luminosité de l’écran à un niveau confortable. Attention

• La fonction Auto EcoView n’est pas disponible en mode CAL.
• Lorsque vous utilisez la fonction Auto EcoView, veillez à ne pas bloquer le capteur situé au bas du moniteur. Procédure

Choisissez <PowerManager> dans le menu de réglage, puis appuyez sur Choisissez <Auto EcoView> dans le menu <PowerManager>, puis appuyez sur Sélectionnez « On » ou « Off » à l’aide de la touche

Appuyez sur pour quitter le menu de réglage.

Chapitre 4 Fonction d’économie d’énergie

Chapitre 5 Dépannage

Si un problème persiste après application des corrections proposées, veuillez prendre contact avec votre revendeur local.

Problèmes de non-affichage d’images → Voir n° 1 à n° 2. Problèmes d’images (entrée numérique) → Voir n° 3 à n° 8. Problèmes d’images (entrée analogique) → Voir n° 3 à n° 12. Autres problèmes → Voir n° 13 à n° 16. Problèmes Aucune image

• Le voyant Tension ne s’allume pas. Cause et solution
• Vérifiez que le cordon d’alimentation est correctement branché.
• Coupez l’alimentation du moniteur, puis rétablissez-là quelques minutes plus tard.
• Activez le commutateur d’alimentation principal.

• Le voyant Tension s’allume en bleu.

• Augmentez chaque valeur de réglage dans <Luminosité>, <Contraste> et <Gain>. (page 20, 22)

• Le voyant Tension s’allume en orange.

Le message ci-dessous s’affiche.

• Ce message s’affiche si aucun signal n’est entré. Exemple:

• Le message indique que le signal d’entrée est en dehors de la bande de fréquence spécifiée. (Cette fréquence de signal s’affiche en rouge.) Exemple:

L’écran est trop lumineux ou trop sombre.

• Changez le signal d’entrée en appuyant sur

• Appuyez sur une touche du clavier ou utilisez la souris.
• Vérifiez si l’ordinateur est sous tension. Ce message s’affiche lorsque le signal n’est pas correctement entré, même si le moniteur fonctionne correctement.
• Le message illustré à gauche risque de s’afficher, étant donné que certains ordinateurs n’émettent pas de signal dès leur mise sous tension.
• Vérifiez si l’ordinateur est sous tension.
• Vérifiez que le câble de signal est correctement branché.
• Changez le signal d’entrée en appuyant sur

• Vérifiez si le réglage du signal de votre ordinateur correspond aux paramètres de résolution et de fréquence verticale du moniteur. (reportez-vous à la section « Réglage de la résolution de l’écran » du Manuel d’installation)
• Redémarrez l’ordinateur.
• Sélectionnez un mode d’affichage approprié à l’aide de l’utilitaire de la carte vidéo. Consultez le manuel de la carte vidéo pour plus d’informations. fD : Fréquence de point (Affiché uniquement à l’entrée des signaux numériques) fH : Fréquence horizontale fV : Fréquence verticale

• Réglez-le à l’aide de <Luminosité> ou <Contraste>. (Le rétroéclairage du moniteur LCD a une durée de vie limitée. Si l’écran s’assombrit ou scintille, prenez contact avec votre revendeur.)
• Activez la fonction Auto EcoView. Le moniteur détecte la luminosité ambiante pour régler automatiquement la luminosité de l’écran.

Chapitre 5 Dépannage

Problèmes Les caractères sont flous.

Des images rémanentes s’affichent.

Des points verts/rouges/blancs ou des points défectueux restent affichés sur l’écran. Un moirage ou des marques de pression restent sur l’écran. Des parasites apparaissent sur l’écran.

La position d’affichage est incorrecte.

Cause et solution Vérifiez si le réglage du signal de votre ordinateur correspond aux paramètres de résolution et de fréquence verticale du moniteur. (reportez-vous à la section « Réglage de la résolution de l’écran » du Manuel d’installation) Réglez la netteté <Contour optimal>. (page 22) Les images rémanentes sont spécifiques aux moniteurs LCD. Evitez d’afficher la même image pendant trop longtemps. Utilisez l’économiseur d’écran ou la fonction d'économie d'énergie pour éviter d’afficher la même image pendant une période prolongée. C’est une caractéristique du panneau LCD et non un défaut.

• Affichez un écran blanc ou noir sur le moniteur. Le problème peut être ainsi résolu.
• Lorsque les signaux du système HDCP sont entrés, il est possible que les images normales ne s’affichent pas immédiatement à l’écran.
• Réglez la position de l’image à l’aide de l’option <Position Hor.> ou <Position Vert.>. (page 16)
• Si le problème persiste, utilisez l’utilitaire de la carte vidéo, s’il est disponible, pour modifier la position d’affichage.

10. Des barres verticales s’affichent à l’écran ou une

partie de l’image scintille.

• Effectuez un réglage à l’aide de <Horloge>. (page 16)

11. Tout l’écran scintille ou est flou.

• Réglez l’écran à l’aide de la fonction <Phase>. (page 16)

12. La partie supérieure de l’écran est déformée

comme illustré ci-dessous.

• Ce problème survient lorsque le signal de synchronisation composite (X-OR) et le signal de synchronisation verticale séparé sont entrés simultanément. Sélectionnez soit le signal composite, soit le signal séparé.

13. Le menu de réglage ne s’affiche pas.

• Vérifiez si la fonction de verrouillage est activée. (page 25)
• Vérifiez si la fonction de verrouillage est activée. (page 25)
• Cette fonction est inopérante lorsqu’un signal numérique est entré.
• Cette fonction est destinée à être utilisée sur les ordinateurs Macintosh et PC compatibles AT fonctionnant sous Windows. Elle ne fonctionnera peut-être pas correctement dans les cas suivants : Elle ne fonctionne pas correctement lorsqu’une image ne s’affiche que sur une partie de l’écran (fenêtre de commande, par exemple) ou lorsqu’un fond d’écran noir (papier peint, etc.) est utilisé.
• Cette fonction ne peut être correctement utilisée avec certaines cartes vidéo.

14. Le menu Mode n’apparaît pas.

15. La fonction de réglage automatique ne fonctionne

Chapitre 5 Dépannage

16. Le moniteur raccordé avec le câble USB n’est

pas détecté. / Les appareils USB raccordés au moniteur ne fonctionnent pas.

Cause et solution Vérifiez que le câble USB est correctement branché. (page 37) Branchez le câble sur un autre port USB. Si votre ordinateur ou les périphériques fonctionnent correctement après avoir changé de port, contactez votre revendeur le plus proche. (Consultez le mode d’emploi de l’ordinateur pour plus d’informations.) Redémarrez l’ordinateur. Si les périphériques fonctionnent correctement lorsque l’ordinateur et les périphériques sont raccordés directement, contactez votre revendeur le plus proche. Assurez-vous que l’ordinateur et le système d’exploitation sont compatibles USB. (Pour toute information sur la compatibilité USB de vos périphériques, consultez leur fabricant respectif.) Vérifiez le réglage du BIOS pour la connexion USB si votre ordinateur fonctionne sous Windows. (Consultez le mode d’emploi de l’ordinateur pour plus d’informations.)

Chapitre 5 Dépannage

Chapitre 6 Référence

6-1. Fixation d’un bras Le pied peut être retiré et remplacé par un bras (ou un autre support) à fixer au moniteur. Utilisez un bras ou un pied EIZO en option. Attention

• Fixez le bras ou le support conformément aux instructions des manuels d’utilisation.
• Avant d’utiliser un bras ou un support d’une autre marque, vérifiez les points suivants et choisissez un bras ou un support conforme à la norme VESA. - Espacement entre les trous de vis : 100 mm × 100 mm - Epaisseur de la plaque : 2,6 mm - Suffisamment solide pour supporter le poids du moniteur (à l’exception du support) et les accessoires tels que les câbles. Utilisez les vis décrites ci-dessous. - CG223W : Vis utilisées pour fixer le pied sur le moniteur - CG243W : Vis fournies avec ce moniteur (M4 × 12 mm)
• Si vous utilisez un bras ou un support, fixez-le selon les angles d’inclinaison du moniteur suivants. - Jusqu’à 45° vers le haut et 45° vers le bas (affichage horizontal et vertical, rotation de 90° vers la droite)
• Raccordez les câbles après avoir fixé le bras.
• Ne réglez pas la hauteur du support lorsque celui-ci est détaché du moniteur. Si vous réglez la hauteur lorsque le support est détaché du moniteur, vous risquez de vous blesser ou d’endommager le support.
• Etant donné le poids du moniteur et du bras, une chute peut provoquer des blessures ou endommager l’equipement. [Procédure de fixation]

Posez le moniteur LCD sur un tissu propre étalé sur une surface stable avec la surface du panneau tournée vers le bas.

Déposez le pied. Préparez un tournevis. Dévissez les quatre vis fixant l’appareil et le pied à l’aide du tournevis.

Fixez le moniteur au bras ou au pied. Fixez le moniteur au bras ou au support à l’aide des vis spécifiées dans le manuel d’utilisation du bras ou du support.

Chapitre 6 Référence

6-2. Raccordement de plus de deux ordinateurs au moniteur Plus de deux PC peuvent être branchés au moniteur via les connecteurs DVI-I et DisplayPort situés à l’arrière du moniteur. Exemples de branchement POWER INPUT Disply-Port DVI-1 DVI-2 Connecteur DisplayPort Connecteur DVI-I Vers ordinateur 1 Connecteur D-Sub mini à 15 broches Analogique Câble de signal (FD-C16 fourni) Vers ordinateur 2 Connecteur DVI Numérique Câble de signal (FD-C39 en option) Vers ordinateur 3 Connecteur DisplayPort Numérique Câble de signal (PP200 fourni) ● Commutation du signal d’entrée Le signal d’entrée change chaque fois que vous appuyez sur Lorsque le signal est commuté, le nom du port d’entrée actif s’affiche dans le coin supérieur droit de l’écran.

Chapitre 6 Référence

● Pour régler la sélection du signal d’entrée [Sélection entrée] Le moniteur reconnaît le connecteur permettant l’entrée des signaux de l’ordinateur. Réglage de la priorité Fonction Auto Lorsqu’un ordinateurs est mis hors tension ou passe en mode économie d’énergie, le moniteur affiche automatiquement un autre signal. Manuel Le moniteur détecte uniquement les signaux de l’ordinateur qui sont en train de s’afficher automatiquement. Sélectionnez un signal d’entrée actif à l’aide de

1. Choisissez <Outils> dans le menu de réglage, puis appuyez sur

2. Choisissez <Sélection entrée> dans le menu <Outils>, puis appuyez sur

Le menu <Sélection entrée> s’affiche.

3. Sélectionnez « Auto » ou « Manuel » à l’aide des touches

pour quitter le menu de réglage.

• Lorsque <Sélection entrée> est réglé sur « Auto », la fonction d’économie d’énergie du moniteur n’est effective que si tous les ordinateurs sont en mode économie d’énergie.

Chapitre 6 Référence

6-3. Utilisation du bus USB (Universal Serial Bus) Ce moniteur est équipé d’un concentrateur compatible USB. Raccordé à un ordinateur compatible USB ou à un autre concentrateur USB, il se comporte comme un concentrateur USB en permettant la connexion à des périphériques USB. ● Environnement système requis

1. Un ordinateur équipé d’un port USB ou un autre concentrateur USB raccordé à un ordinateur

2. Windows 2000/XP/Vista/7 ou Mac OS 9.2.2 et Mac OS X 10.2 ou version ultérieure

• Ce moniteur peut ne pas fonctionner correctement selon l’ordinateur, le système d’exploitation et les périphériques utilisés. Pour toute information sur la compatibilité USB de vos périphériques, contactez leurs fabricants.
• Les périphériques raccordés au port USB (amont et aval) continuent de fonctionner en mode d’économie d’énergie ou si la touche d’alimentation du moniteur est réglée sur Off. Par conséquent, la consommation d’énergie du moniteur varie selon les périphériques connectés, même si celui-ci est en mode d’économie d’énergie.
• Si le commutateur d’alimentation principal est réglé sur Off, le périphérique raccordé au port USB ne fonctionne pas. ● Procédure de connexion (Configuration de la fonction USB)

1. Raccordez d’abord le moniteur à un ordinateur à l’aide du câble de signal, puis mettez l’ordinateur

2. Raccordez le câble USB fourni entre le port USB (descendant) d’ un ordinateur compatible USB (ou

d’un concentrateur USB) et le port USB (montant) du moniteur. La fonction de concentrateur USB est automatiquement configurée au moment de la connexion du câble USB.

3. Permet de raccorder le périphérique USB au port aval USB du moniteur.

Chapitre 6 Référence

6-4. Affichage des informations sur le moniteur ● Affichage des informations grâce au bouton Le bouton permet d’afficher les informations sur le moniteur et sur les signaux d’entrée affichés actuellement. (Exemple) ● Affichage des informations sur le signal [Infos Signal] Cette fonction permet d’afficher les informations sur les signaux d’entrée affichés actuellement.

1. Sélectionnez <Outils> dans le menu de réglage, puis appuyez sur

2. Sélectionnez <Infos Signal> dans le menu <Outils>, puis appuyez sur

L’écran d’informations sur le signal apparaît. (Exemple) ● Affichage des informations sur le moniteur [Infos Moniteur] Cette fonction permet d’afficher les informations sur le moniteur.

1. Sélectionnez <Outils> dans le menu de réglage, puis appuyez sur

2. Sélectionnez <Infos Moniteur> dans le menu <Outils>, puis appuyez sur

L’écran d’informations sur le moniteur apparaît. (Exemple) Attention

• En raison du contrôle en usine, le temps d’utilisation n’est pas toujours égal à « 0 » lorsque vous faites l’acquisition du moniteur.

Chapitre 6 Référence

6-5. Spécifications CG223W Taille 22,0 pouces (560 mm) panneau LCD couleur TFT Traitement de surface Revêtement anti-reflet durci Dureté de surface

Angle de visualisation Angle de visualisation : Horizontal 178°, Vertical 178° (CR : 10 ou plus) Pas de masque 0,282 mm Temps de réponse environ 12ms Fréquence de balayage horizontal Analogique 24-82 kHz Numérique 31-65 kHz Fréquence de balayage vertical Analogique 47,5-86 Hz (1 280 × 1 024: ~ 76 Hz, 1 680 × 1 050: ~ 61 Hz) Numérique 47,5-61 Hz (VGA TEXT : 69-71 Hz) Panneau LCD Mode à trame synchrone Analogique 47,5-61 Hz Numérique 47,5-61 Hz Résolution 1 680 points × 1 050 lignes Luminosité recommandée 120 cd/m2 avec une température de couleur comprise entre 5 000 K et 6 500 K Fréquence de point maximale Analogique 150 MHz Numérique 120 MHz Couleur affichable maximale environ 1 073,74 millions de couleurs (DisplayPort 10bits) Zone d’affichage (H × V) 473,76 mm × 296,1 mm Alimentation 100-120/200-240 VAC ±10%, 50/60Hz, 0,85A/0,45A Consommation électrique Affichage à l’écran allumé 85 W ou moins (avec charge USB) 75 W ou moins (sans charge USB) Mode économie d’énergie 0,9 W ou moins (pour une entrée de signal DVI-I(Analogique) unique, sans périphérique USB, [Sélection entrée] : « Manuel ») Touche d’alimentation éteinte 0,7 W ou moins (sans charge USB) Commutateur d’alimentation éteint

Connecteur de signal d’entrée Connecteur DVI-I (Compatible HDCP) × 2 DisplayPort (Norme V1.1a, compatible HDCP) Signal d’entrée analogique (Sync) Séparé, TTL, positive/négative Composite, TTL, positive/négative Signal d’entrée analogique (Vidéo) Analogique, positif (0,7 Vc-c/75 Ω) Système de transmission de signal numérique (DVI) TMDS (Liaison simple) Mémoire de signaux vidéo maximale 45 (prédéfini : 12) Analogique Analogique/Numérique (DVI-I) : VESA DDC 2B / Structure EDID 1.3 Numérique (DisplayPort) : VESA DisplayPort / EDID structure 1.4 Plug & Play Dimensions Unité principale 511 mm (20,1 pouces) × 347,5-521,5 mm (13,7 – 20,5 pouces) × 240,5 mm (9,5 pouces) Unité principale (sans pied) 511 mm (20,1 pouces) × 333 mm (13,1 pouces) × 85 mm (3,35 pouces)

Chapitre 6 Référence

Unité principale environ 9,6 kg (21,2 lbs.) Unité principale (sans pied) environ 6,6 kg (14,6 lbs.) Inclinaison 30° vers le haut, 0° vers le bas Pivot 172° vers la droite, 172° vers la gauche Hauteur réglable 225 mm (8,9 pouces) (174 mm (6,9 pouces) lorsque l'inclinaison est de 0°) Rotation 90° (vers la droite) Température Température de fonctionnement : 0 °C à 35 °C (32 °F à 95 °F) Température d’entreposage : -20 °C à 60 °C (-4 °F à 140°F) Humidité Humidité de fonctionnement : 20 % à 80 % R.H (pas de condensation) Humidité d’entreposage : 10 % à 80 % R.H (pas de condensation) Pression Fonctionnement : 700 à 1 060 hPa Stockage : 200 à 1 060 hPa Norme USB Specification Revision 2.0 Port Port amont × 1, Port aval × 2 Vitesse de transmission 480 Mbps (haute), 12 Mbps (maxi), 1,5 Mbps (mini) Alimentation Aval : 500 mA max./1 port Taille 24,1 pouces (610 mm) panneau LCD couleur TFT Traitement de surface Revêtement anti-reflet durci Dureté de surface

Angle de visualisation Angle de visualisation : Horizontal 178°, Vertical 178° (CR : 10 ou plus) Pas de masque 0,270 mm Temps de réponse environ 13ms Fréquence de balayage horizontal Analogique 24-76 kHz Numérique 26-78 kHz Fréquence de balayage vertical Analogique 47,5-86 Hz (1 600 × 1 200, 1 920 × 1 200 : 49-61 Hz) Numérique 23,75-63 Hz (VGA TEXT : 69-71 Hz) Poids Plage de déplacement Conditions ambiantes USB CG243W Panneau LCD Mode à trame synchrone Analogique 47,5-61 Hz Numérique 23,75-30,5 Hz, 47,5-61 Hz Résolution 1 920 points × 1 200 lignes Luminosité recommandée 120cd/m2 avec une température de couleur comprise entre 5 000 K et 6 500 K Fréquence de point maximale Analogique 170 MHz Numérique 164,5 MHz Couleur affichable maximale environ 1 073,74 millions de couleurs (DisplayPort 10bits) Zone d’affichage (H × V) 518,4 mm × 324,0 mm Alimentation 100-120/200-240 VAC ±10%, 50/60Hz, 1,0A/0,5A

Chapitre 6 Référence

Consommation électrique Affichage à l’écran allumé 95 W ou moins (avec charge USB) 85 W ou moins (sans charge USB) Mode économie d’énergie 0,9 W ou moins (pour une entrée de signal DVI-I(Analogique) unique, sans périphérique USB, [Sélection entrée] : « Manuel ») Touche d’alimentation éteinte 0,7 W ou moins (sans charge USB) Commutateur d’alimentation éteint

Connecteur de signal d’entrée Connecteur DVI-I (Compatible HDCP) × 2 DisplayPort (Norme V1.1a, compatible HDCP) Signal d’entrée analogique (Sync) Séparé, TTL, positive/négative Composite, TTL, positive/négative Signal d’entrée analogique (Vidéo) Analogique, positif (0,7 Vc-c/75 Ω) Système de transmission de signal numérique (DVI) TMDS (Liaison simple) Mémoire de signaux vidéo maximale 45 (prédéfini : 9) Analogique Analogique/Numérique (DVI-I) : VESA DDC 2B / Structure EDID 1.3 Numérique (DisplayPort) : VESA DisplayPort / EDID structure 1.4 Plug & Play Dimensions Poids Plage de déplacement Conditions ambiantes USB Unité principale 566 mm (22,3 pouces) × 456-538 mm (18,0 – 21,2 pouces) × 230 mm (9,1 pouces) Unité principale (sans pied) 566 mm (22,3 pouces) × 367 mm (14,4 pouces) × 85 mm (3,4 pouces) Unité principale environ 10,7 kg (23,6 lbs.) Unité principale (sans pied) environ 7,1 kg (15,7 lbs.) Inclinaison 40° vers le haut, 0° vers le bas Pivot 35° vers la droite, 35° vers la gauche Hauteur réglable 82 mm (3,2 pouces) Rotation 90° (vers la droite) Température Température de fonctionnement : 0 °C à 35 °C (32 °F à 95 °F) Température d’entreposage : -20 °C à 60 °C (-4 °F à 140°F) Humidité Humidité de fonctionnement : 20 % à 80 % R.H (pas de condensation) Humidité d’entreposage : 10 % à 80 % R.H (pas de condensation) Pression Fonctionnement : 700 à 1 060 hPa Stockage : 200 à 1 060 hPa Norme USB Specification Revision 2.0 Port Port amont × 1, Port aval × 2 Vitesse de transmission 480 Mbps (haute), 12 Mbps (maxi), 1,5 Mbps (mini) Alimentation Aval : 500 mA max./1 port Principaux réglages par défaut (réglages en usine) Color Mode PowerManager Sélection entrée Taille Auto EcoView Contour optimal Position du Menu Langue Custom Manuel Plein Off Centre English

Chapitre 6 Référence

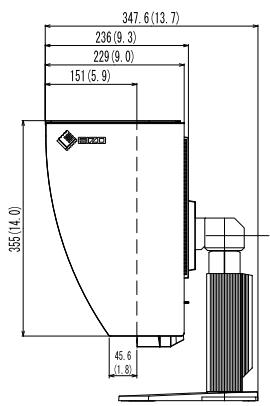

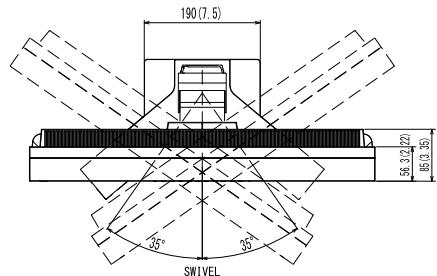

Dimensions externes CG223W unité : mm (pouces)

Chapitre 6 Référence

CG243W unité : mm (pouces)

Chapitre 6 Référence

Affectation des broches du connecteur

• Connecteur DisplayPort

• Port USB Amont Aval Connecteur série B Connecteur série A N° de contact

VCC Alimentation du câble

- Data Données séries

+ Data Données séries

Ground Terre du câble

Chapitre 6 Référence

6-6. Glossaire Horloge Le moniteur à entrée analogique doit reproduire une horloge de la même fréquence que la fréquence de point du système vidéo utilisé, lorsque le signal d’entrée analogique est converti en un signal numérique pour afficher l’image. Cette opération est appelée réglage d’horloge. Si l’impulsion d’horloge n’est pas correctement réglée, des barres verticales apparaissent sur l’écran. DisplayPort VESA inclut une norme d’interface numérique pour le périphérique d’affichage numérique. DisplayPort peut transférer un signal vidéo jusqu’à 16 bits pour chaque canal RGB ainsi qu’un signal audio. (Ce moniteur prend uniquement en charge des signaux vidéo de 8 bits.) DVI (Digital Visual Interface, Interface visuelle numérique) DVI est une norme d’interface numérique. L’interface DVI permet la transmission directe des données numériques du PC sans perte. Ceci inclut le système de transmission TMDS et les connecteurs DVI. Il existe deux types de connecteurs DVI. Le premier est le connecteur DVI-D réservé à l’entrée de signaux numériques. L’autre est le connecteur DVI-I qui accepte des signaux numériques et analogiques. DVI DMPM (DVI Digital Monitor Power Management) DVI DMPM est une fonction d’économie d’énergie adaptée à l’interface numérique. L’état « moniteur allumé » (mode de fonctionnement normal) et « actif éteint » (mode économie d’énergie) sont indispensables pour le mode d’alimentation DVI DMPM du moniteur. Gain Cette fonction est utilisée pour régler chaque paramètre de couleur pour le rouge, le vert et le bleu. Un moniteur LCD peut afficher des couleurs en faisant passer la lumière par le filtre coloré du panneau. Le rouge, le vert et le bleu sont les trois couleurs primaires. Toutes les couleurs affichées à l’écran sont une combinaison de ces trois couleurs. Le ton peut être modifié en réglant l’intensité de lumière (volume) traversant le filtre de chaque couleur. Gamma Généralement, la luminosité du moniteur varie de façon non linéaire selon le niveau du signal d’entrée ; c’est ce qu’on appelle la « caractéristique Gamma ». Une valeur gamma faible génère une image peu contrastée alors qu’une valeur gamma élevée augmente le contraste de l’image.

Chapitre 6 Référence

HDCP (High-bandwidth Digital Contents Protection) Système de codage des signaux numériques développé pour protéger contre la copie les contenus numériques, tels que la vidéo, la musique, etc. La technologie HDCP permet de sécuriser la transmission des contenus numériques en codant côté sortie le contenu envoyé via un terminal DVI et en le décodant ensuite côté entrée. Aucun contenu numérique ne peut être reproduit si les équipements côtés sortie et entrée ne sont pas compatibles HDCP. Phase La phase correspond à un délai d’échantillonnage pour convertir le signal analogique d’entrée en un signal numérique. Le réglage de phase permet de régler le délai. Il est recommandé d’effectuer le réglage de phase une fois que l’horloge est correctement réglée. Réglage du niveau Le réglage du niveau permet de contrôler les niveaux de sortie des signaux afin d’afficher toute la palette de couleurs. Il est recommandé d’effectuer le réglage du niveau avant d’effectuer le réglage de la couleur. Résolution Le panneau LCD est constitué d’un grand nombre de pixels de la taille spécifiée qui s’allument pour former l’image affichée à l’écran. Le moniteur est constitué de 1 680 (CG223W) / 1 920 (CG243W) pixels horizontaux et de 1 050 (CG223W) / 1 200 (CG243W) pixels verticaux. A une résolution de 1 680 × 1 050 (CG223W) / 1 920 × 1 200 (CG243W), tous les pixels sont affichés en plein écran (1:1). sRGB (Standard RGB) « Norme internationale pour l'espace de couleurs rouge, vert et bleu » Espace de couleurs défini dans le but d'assurer la correspondance des couleurs entre applications et périphériques matériels: moniteur, scanners, imprimantes et appareils photo numériques. L'espace de couleurs normalisé sRGB permet aux internautes d'assurer une synchronisation précise des couleurs. Température La température de couleur est une méthode de mesure de la tonalité du blanc, indiquée généralement en degrés Kelvin. L’écran devient rougeâtre à basse température et bleuâtre à température élevée, comme la température de la flamme. 5000 K : Blanc légèrement rosé (généralement utilisé dans l'imprimerie) 6500 K : Blanc appelé couleur lumière du jour (convient à la navigation sur le Web) 9300 K : Blanc lègèrement bleutè (généralement utilisée pour la télévision) TMDS (Transition Minimized Differential Signaling) Méthode de transmission de signal pour l’interface numérique. VESA DPMS (Video Electronics Standards Association - Display Power Management Signaling) L’association VESA définit la normalisation des signaux d’ordinateurs (carte vidéo) pour l’économie d’énergie des moniteurs d’ordinateurs. DPMS définit l’état du signal entre l’ordinateur et le moniteur.

Chapitre 6 Référence

6-7. Synchronisation prédéfinie Le tableau suivant indique la synchronisation vidéo prédéfinie en usine (pour les signaux analogiques uniquement). Attention

• La position de l’écran peut être décalée, selon l’ordinateur raccordé, ce qui peut nécessiter un réglage de l’écran à l’aide du menu de réglage.
• Si un signal différent de ceux énumérés dans le tableau est entré, réglez l’écran à l’aide du menu de réglage. Toutefois, l’affichage à l’écran peut toujours être incorrect même après réglage.
• Lorsque des signaux entrelacés sont utilisés, l’écran ne peut pas s’afficher correctement même après avoir réglé l’écran à l’aide du menu de réglage. Fréquence Résolution Polarité Signal Horloge CG223W CG243W applicable de point : Horizontale Verticale Horizontale Verticale : kHz : Hz MHz 640 × 480 VGA

Chapitre 6 Référence
