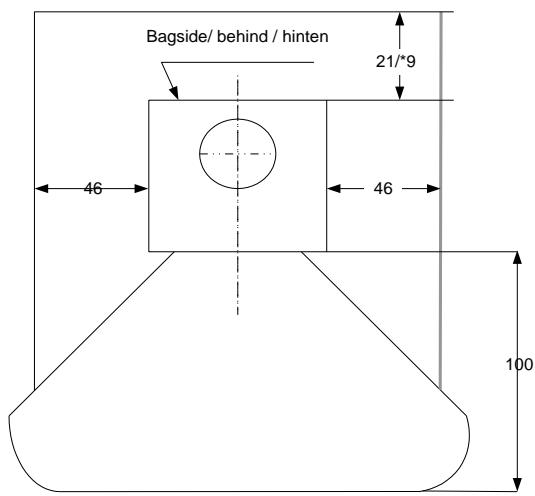

Le poêle Aduro 13 est conforme à la norme européenne EN 13240 ainsi qu’à la norme norvégienne NS 3058; il est dès lors agréé pour l‘installation et l‘utilisation en Europe. La production est en même temps soumise à un contrôle de qualité externe. La documentation sur le produit destinée à la Norvège porte le no. Sintef 110-0387 et peut être téléchargée sur le site www.aduro.no ou sur le site www.nbl.sintef.no. Le poêle Aduro 13 porte en plus le label Swan, indiquant qu’il respecte les normes écologiques les plus exigeantes et que sa méthode de production ne nuit pas à l’environnement. 1.2 Données techniques 2.0 Installation du poêle à bois Il se peut que vous vouliez installer votre poêle vous-même – nous vous recommandons cependant de consulter votre ramoneur. Votre distributeur est à votre disposition pour tout conseil concernant l’installation. Il convient de veiller à ce que toutes les règlementations locales soient respectés lors de l’installation du poêle à bois, y compris celles qui renvoient aux normes nationales et européennes. Remarque: Le poêle à bois ne peut être utilisé pour la première fois que lorsque le ramoneur local l’a agréé. 2.1 Placement du poêle/distance requise Lorsque le poêle est installé contre des matériaux inflammables, des exigences sont fixées en ce qui concerne l’écart au feu à respecter. Le poêle Aduro 13 doit être installé à 21 cm de distance au moins de matériaux inflammables à l’arrière et à 46 cm au moins sur les côtés. Ne placer aucun meuble devant le feu à moins de 100 cm. Voir les illustrations ci-dessous. Si le poêle à bois est placé contre un mur en briques ou tout autre matériau non inflammable, il n’y a aucun écart minimum à respecter. Pour des raisons de nettoyage et pour pouvoir exploiter au mieux l’air en convection, il est cependant recommandé de garder un écart d’environ 5 -10 cm du mur. Distance aux matériaux inflammables Distance à l’arrière du poêle
Pour pouvoir placer un poêle à bois sur un matériau inflammable comme p.ex. un plancher en bois ou une moquette, il est nécessaire d’utiliser un support intermédiaire non inflammable. La grandeur de la plaque de support dépend de la taille du poêle à bois et doit couvrir au moins 30 cm à l’avant du poêle et 15 cm de chaque côté. 35

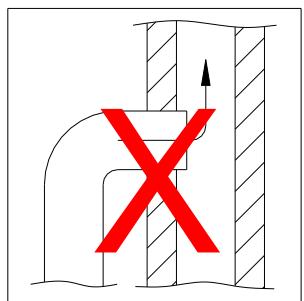

2.3 Raccordement à une cheminée en maçonnerie Si le poêle à bois est à raccorder à une cheminée en maçonnerie, utiliser la sortie arrière ou un tuyau d’évacuation des fumées recourbé par la sortie du dessus. Après avoir pris les mesures, faire un trou dans la cheminée, là où il faut placer le manchon dans le mur, puis rendre le mur étanche avec du mortier pour cheminées. Placer ensuite le poêle à bois et mettre le tuyau d’évacuation des fumées en place. Apposer une couche de garniture entre le tuyau de fumée et le manchon du mur afin d’assurer l’étanchéité des joints. Le tuyau de fumée doit être inséré de 5 à 10 cm dans le manchon du mur, sans toutefois bloquer l’ouverture dans la cheminée (voir illustration ci-dessous).
3.0 Chauffage dans le poêle à bois 3.1 Données importantes concernant la sécurité Ne jamais vider le bac à cendres lorsque le poêle à bois est chaud. Il peut rester des braises dans le bac à cendres jusqu’à 24 heures après extinction du feu. Attendez donc avant de le vider. La porte doit rester fermé pendant l’utilisation du poêle. La porte ne doit rester entrouvert que quelques minutes pendant l’allumage. En cas de feu de cheminée: fermer tous les clapets du poêle à bois et appeler les sapeurs-pompiers.
Nous recommandons d’utiliser des bûches de feuillus qui ont été entreposées dehors à l’abri pendant 1 an au moins. Les bûches stockées à l’intérieur ont tendance à être trop sèches et donc à brûler trop vite. Le bois doit de préférence être coupé pendant l’hiver, lorsque la majeure partie de l’humidité contenue dans le bois a été absorbée par les racines. Pour garantir le meilleur brûlage possible, l’humidité du bois ne doit pas dépasser 18 %, ce qui correspond à environ un an de stockage dehors à l’abri. On peut mesurer l’humidité du bois au moyen d‘une jauge d’humidité ou bien en graissant une extrémité de la bûche avec du savon de vaisselle et en soufflant sur l’autre extrémité. Si la bûche est assez sèche, des bulles de savon apparaîtront. Fendre le bois en bûches de 10 cm de diamètre environ qui auront une longueur d’environ 35 cm. L’utilisation de bois trop humide risque de fortement réduire le rendement du poêle et d’augmenter l’émission de particules. Il est interdit de brûler du bois verni, imprégné, des copeaux, du papier et tout autre déchet. Le brûlage de ces matériaux risque de nuire non seulement à l’environnement mais aussi à votre santé et d’endommager le poêle. 36
1) Ouvrir le clapet d’air primaire en bas sous la porte et le clapet d’air secondaire en haut derriere la porte. Le clapet d’air s’utilise premièrement pour la démarrage du feu tandis que le clapet d’air secondaire permet de maintenir le feu L’illustration vu de devant ci-dessous montre le poêle à bois avec les clapets d’air. 2) Déposer une bûche de bois en travers dans la chambre de combustion et placer deux briquettes d’allumage sur le bois. Allumer les briquettes et déposer rapidement une nouvelle bûche sur les briquettes ainsi que quelques petits morceaux de bois en travers sur celles-ci. L’air doit pouvoir atteindre les briquettes tout en gardant les bûches proches l’une de l’autre pour qu’elles puissent se ”réchauffer“. 3) Maintenir la porte entrouverte à environ 1 cm, jusqu’à ce que le verre soit devenu si chaud que vous ne puissiez plus le toucher. Fermer ensuite la porte. Lorsque les flammes deviennent claires et visibles et que le feu a pris, fermer. Le clapet d’air primaire sous la porte.
3.5 Comment dois-je alimenter le feu dans mon poêle à bois? Le poêle à bois est destiné à une combustion intermittente. Cela veut dire que seulement après qu’une couche des braises se forme il faut recharger le feu. Pour obtenir la meilleure combustion, régler l’effet/la quantité de chaleur au moyen du combustible. La combustion est plus forte avec des petites bûches qu’avec des grosses, car la surface est plus grande, ce qui libère une plus grande quantité de gaz. De plus, la quantité de bois introduite dans la chambre de combustion détermine aussi la combustion. Pour une utilisation normale, ne pas introduire plus de deux bûches. Si vous désirez un effet accru, vous pouvez introduire plus de bûches. La puissance calorifique nominale est obtenue lorsque l’on brûle environ 1,5 kg de bois par heure. Faitez attention de ne pas mettre les bûches au-dessus la marquage „Max Load“. 3.6 Clapet d’air secondaire Le clapet d’air primaire située en haut au dos de la porte doit toujours rester ouverte pendant l’utilisation du poêle. L’air secondaire aide également à maintenir la vitre latérale plus propre quand il est ouvert. Cette vanne permet d’adapter le poêle au tirage de la cheminée et l’effet calorifique comme souhaité. En la vissant vers la droite, on augmente l‘apport d’air et vers la gauche, on la diminue. Dans des conditions normales, le poêle à bois fonctionne avec cette valve ouverte entre 60 % et 100 %. Ne jamais la fermer car si l’air diminue, les flammes vont s’éteindre. Les flammes doivent toujours rester visibles pour obtenir une combustion vraiment efficace. Un apport d’air trop faible peut entraîner une mauvaise combustion, des émissions plus élevées et une mauvaise efficacité. Clefs Aduro: ces clefs sont jointes au poêle et ont pour but de faciliter le maniement du clapet d’air secondaire. La clef a la forme d‘une poignée pour vous permettre ainsi d’ajuster facilement l’amenée d’air d’un côté à l’autre. En la poussant vers la droite, on augmente l‘arrivée d’air et vers la gauche, on la diminue. Lorsque la clef n’est pas utilisée, on peut la suspendre sur le côté dans le tiroir. 3.7 Clapet d’air primaire Lorsque vous introduisez de nouvelles bûches, le clapet d’air primaire en bas sous la porte celle-ci doit être ouverte, jusqu’à ce que le feu ait bien pris. Pour utiliser au mieux votre combustible, il est préférable d’attendre avant d’introduire de nouvelles bûches, que la couche de charbons ardents ait suffisamment diminué; il faudra alors ouvrir la vanne primaire pendant environ 2 minutes pour permettre au feu de prendre dans les nouvelles bûches. Pour empêcher que les cendres ne sortent du poêle lorsque la porte est ouverte pour l’introduction de nouvelles bûches, il est recommandé d’ouvrir le clapet d’air primaire de la porte pendant environ 1 minute avant de l‘ouvrir. Ceci a pour effet d’augmenter le tirage à travers le poêle et de réduire le risque de chute de cendre. Remarque: si vous surchauffez le poêle et brûlez plus de 2,4 kg de bois environ à la fois, la peinture du poêle risque de se décolorer et de se détacher par la suite. Le poêle peut être réenduit de peinture plus tard, mais ce processus n’est pas couvert par la garantie du fabricant. De même, si le poêle subit d’autres dommages dû à sa surchauffe, ceux-ci ne seront pas couverts par la garantie. 3.8 Aduro-tronic Le dispositif Aduro-tronic automatique pour lequel une demande de brevet a été déposée permet de contrôler le poêle à bois à votre place. Il ne vous reste ainsi plus qu’à penser à introduire des bûches sèches dans le poêle et à activer le dispositif automatique. L’Aduro-tronic se charge du reste et vous pouvez ainsi bénéficier de flammes et d’une combustion efficace. L’Aduro-tronic est une solution mécanique qui n’utilise pas de courant électrique. Remarque: il importe à tout moment d’utiliser du bois sec ayant la taille correcte pour obtenir la meilleure combustion possible.

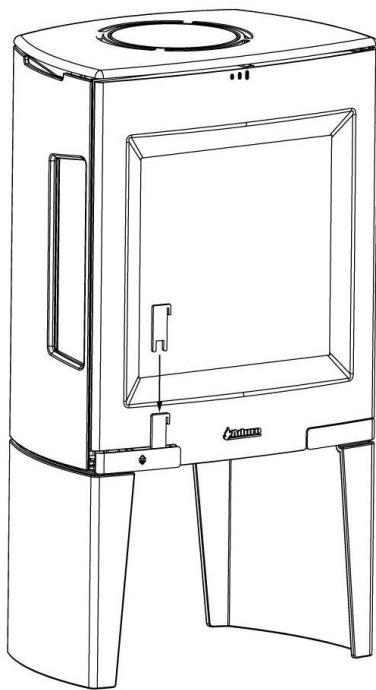

Ou bien, vous pouvez maintenir la porte entrouvert endant les quelques premières minutes de la phase d’allumage (sans clef). Lors du chauffage Chaque fois que vous introduisez de nouvelles bûches dans le poêle à bois, une quantité déterminée d’air primaire sera introduite au cours des premières minutes. Il faut cependant veiller aussi à ne pas permettre un apport d’air primaire trop long. Ceci est nécessaire pour assurer une combustion optimale. Le dispositif Aduro-tronic se charge d’arrêter l’air primaire au bon moment. Pour activer le dispositif automatique, il suffit de tirer le clapet d’air primaire chaque fois que vous ajoutez du bois. Le dispositif Aduro-tronic automatique fermera ensuite le clapet d‘air progressivement après une durée de temps préprogrammée. Réglage du dispositif Aduro-tronic automatique Le dispositif automatique est réglé à l’avance, de sorte que l’entrée d’air primaire s’arrête au cours des 5 premières minutes. Ce réglage est utilisé au cours du test sur le poêle à bois à dans notre centre de tests avec des bûches de grandeur ”standard” ayant une humidité optimale de 17-20 %. La grandeur standard pour les bûches est d’environ 30 cm de longueur et d’environ 10 x 10 cm d’épaisseur. Une cheminée ”standard” est aussi utilisée pour le test. En pratique, ce rapport peut changer. Vous pouvez donc régler le dispositif Aduro-tronic à la valeur exacte de ce rapport. Si vous souhaitez que l’arrivée d’air primaire soit fermée un peu plus lentement: (p.ex. si votre cheminée a un tirage un peu plus faible, si votre feu est un peu plus gros, ou si vous désirez avoir de longs intervalles entre les chauffages), ajustez la vis à l’avant du dispositif de commande en la poussant un peu, pour que la fermeture se fasse plus lentement. Si vous tournez la vis vers la droite, le temps de fermeture augmente et si vous la tournez vers la gauche, le temps de fermeture diminue. 3.9 Ventilation / apport d’air frais Pour que le poêle à bois puisse fonctionner de la meilleure manière possible, il a besoin d’un apport d’air qui permette la combustion. Il suffit donc qu’il y a de l’air qui entre dans la pièce où le poêle est installé. Les maisons étanches, les hottes puissantes et les installations climatiques peuvent causer une dépression autour du poêle à bois, qui produit de la fumée et une mauvaise combustion. Dans ce cas, il est nécessaire d’ouvrir une fenêtre pour faire entrer de l’air qui permette la combustion et compense la dépression. Vous pouvez aussi faire installer une grille à air dans la pièce où se trouve le poêle à bois. 4.0 Cheminée Données permettant le calcul de la cheminée: Bois Température de la fumée mesurée à [20C] Tirage de la cheminée avec effet d’épreuve [mbar]/[Pa] Débit massique des gaz de combustion [g/s]
Si la cheminée est trop basse, non étanche ou mal isolée, il peut y avoir des problèmes de tirage de la cheminée (demandez à votre ramoneur d’évaluer la situation). Le tirage doit se situer aux environs de 0,10 – 0,14 mbar pour assurer une combustion satisfaisante et empêcher l’échappement de fumée. Si le ramoneur estime que le tirage est bon et que vous avez encore des problèmes avec l’allumage, vous pouvez essayer de prolonger la phase d’allumage/d’utiliser plusieurs bûchettes minces pour permettre à la cheminée de bien s’échauffer dans l’intervalle. La cheminée ne tirera au mieux que lorsqu’elle sera chaude. Il est possible de prolonger la phase d’allumage en utilisant de nombreuses bûchettes ainsi que 1-2 blocs d’allumage. Lorsqu’une couche de charbons ardents s’est formée, ajouter 2-3 bûches sèches. 5.0 Entretien du poêle à bois Garnitures Au bout d’un certain temps, les cordons d’isolation vont s’user et doivent donc être examinés. Si ils ne sont plus étanches, ils doivent être remplacés. Verre Le bois vert risque de causer des tâches de suie sur la vitre. Elles peuvent cependant s’éliminer facilement au moyen d’un chiffon humide trempé dans la cendre refroidie dans le poêle, avec lequel on frotte le verre recouvert de suie. Il existe aussi des produits de nettoyage qui conviennent spécialement pour enlever les tâches de suie des vitres. Chambre de combustion Les plaques jaunes situées dans la chambre de combustion s’usent naturellement et doivent être remplacées lorsqu’elles présentent des fissures de plus d’un demi-centimètre. La résistance des plaques dépend de la fréquence et de la puissance avec lesquelles le poêle est utilisé. Vous pouvez remplacer les plaques vous-mêmes; elles existent sous forme de kit prêt à utiliser. Vous pouvez aussi acheter des plaques entières pour reproduire vous-même les plaques fendues. Consultez votre distributeur. Cendres Vider le bac à cendres avant qu’il ne soit complètement rempli. Laisser toujours une couche de cendres au fond du poêle, car elle permet d’isoler la chambre de combustion et facilite l’allumage. Nettoyage du poêle à bois La surface du poêle est revêtue d’une couche de peinture Senotherm® résistant à la chaleur; elle se nettoie facilement au moyen d’un aspirateur avec petit bec d’aspiration, pourvu de brosses douces ou avec un chiffon doux sec. Ne pas utiliser d’alcool ni d’autres solvants qui risquent d’ôter la peinture. L’intérieur et les tuyaux à fumée du poêle se nettoient par la porte ou, le cas échéant, par l’orifice de nettoyage dans le tuyau à fumée. Il est possible de retirer la pierre supérieure réfractaire (plaque du conduit de fumée) en accédant au-dessus du poêle à bois et au tuyau à fumée. On peut aussi retirer le tuyau à fumée du poêle pour le nettoyer de cette manière. L’intérieur du poêle et le tuyau à fumée doivent être nettoyés tous les ans ou selon les besoins, normalement selon la fréquence avec laquelle le poêle à bois est utilisé. Ce travail peut aussi être exécuté par le ramoneur. Réparation de la surface Si votre poêle est griffé ou si sa surface est usée, il est facile de traiter/rafraîchir le poêle avec la peinture Senotherm® d’origine qui s’achête sous forme de bombe aérosol. Vous pouvez l’obtenir en noir ou en gris auprès de votre distributeur local. Remarque: le nettoyage du poêle à bois doit toujours se faire à froid. Pièces de rechange et modification non autorisée Seules les pièces de rechange d’origine peuvent être utilisées pour le poêle à bois. Votre distributeur pourra vous conseiller et vous vendre des pièces de rechange. Toute modification non autorisée du poêle est interdite car elle risque de rendre le poêle non conforme aux spécifications approuvées.
Pare-feux pour cheminées Plaque de sol en verre et acier Conduit de fumée
Conformément à la loi sur les achats, le droit à réclamation est valable deux ans à compter à partir de la date d’achat du poêle à bois. Le reçu portant la date d’achat tient lieu de preuve. Le droit de réclamation ne couvre pas les dommages causés par l’installation ou l’utilisation incorrecte du poêle à bois. De même, le droit à réclamation ne couvre pas les pièches détachées ou usées (pierre réfractaire, verre, garnitures, rails, grille en fonte et poignée), car elles s’usent lors de l’utilisation courante. Vous pouvez les acheter en tant que pièces de rechange. 7.1 Garantie en ligne (gratuite) Aduro vous donne la possibilité d’étendre la garantie ci-dessus couvrant votre poêle à bois de deux à cinq ans. Il vous suffit de visiter notre page d’accueil www.aduro.fr et d’enregistrer votre nouveau poêle sur notre base de données pour la garantie. La garantie entrera en vigueur lorsque vous aurez rempli tous les champs de données. Le délai pour l’enregistrement de votre poêle à bois est d’un mois suivant l’achat. 8.0 Questions et réponses Pour obtenir de plus amples informations, consulter le site www.aduro.fr. Nous vous souhaitons de profiter pleinement de votre poêle à bois Aduro !
