MODE D'EMPLOI 9.3 ADURO

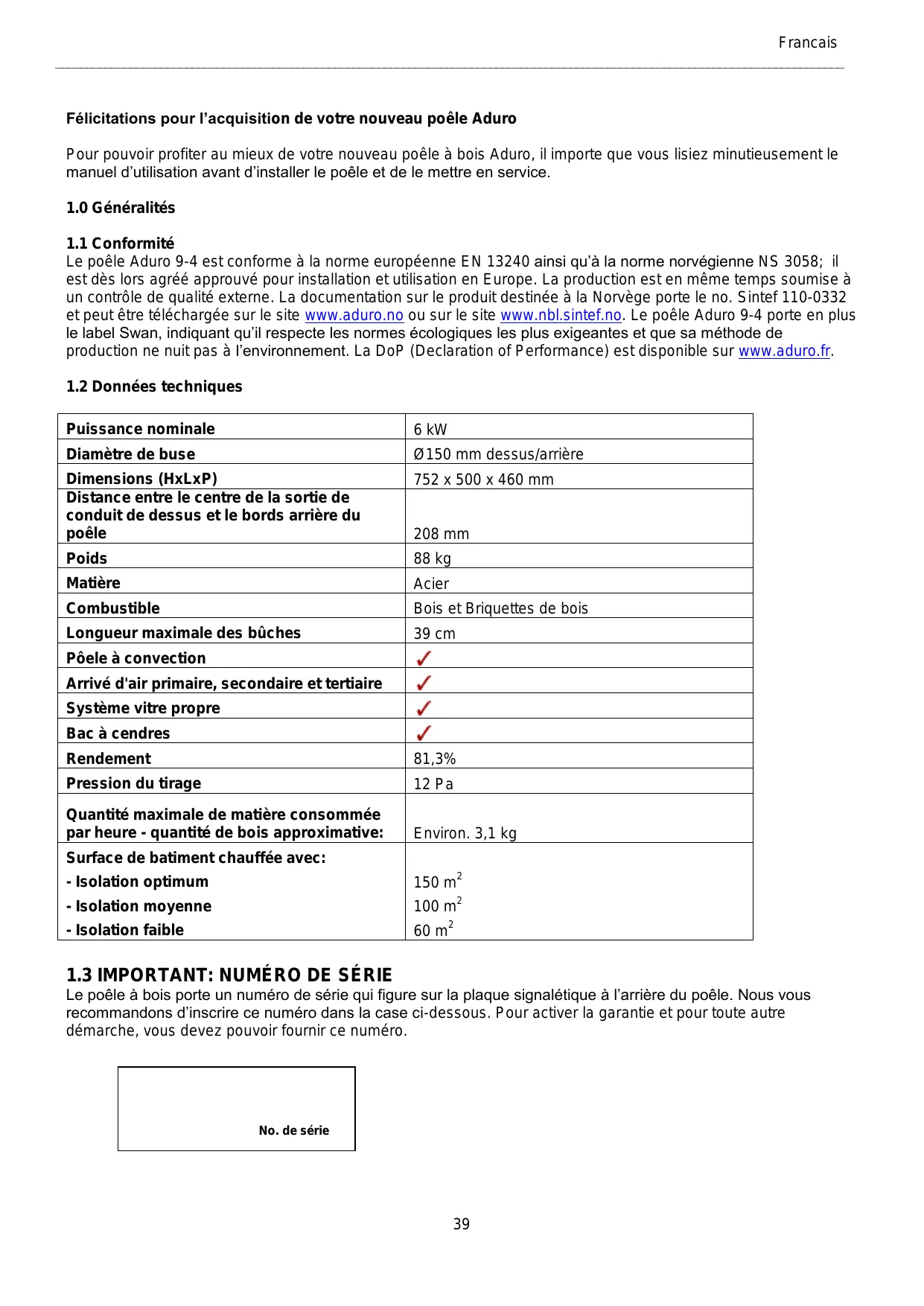

Félicitations pour l'acquisition de votre nouveau poêle aduro
Pour pouvoir profiter au mieux de votre nouveau poèle à bois Aduro, il importe que vous lisiez minutieusement le manuel d'utilisation avant d'installer le poèle et de le mettre en service.
Le poêle Aduro 9-4 est conforme à la norme européenne EN 13240 ainsi qu'à la norme norvégienne NS 3058; il est dès lors agréé et approuvé pour installation et utilisation en Europe. La production est en même temps soumise à un contrôle de qualité externe. La documentation sur le produit destinée à la Norvège porte le no. Sintef 110-0332 et peut être téléchargée sur le site www.aduro.no ou sur le site www.nbl.sintef.no. Le poêle Aduro 9-4 porte en plus le label Swan, indiquant qu'il respecte les normes écologiques les plus exigeantes et que sa méthode de production ne nuit pas à l'environnement. La DoP (Declaration of Performance) est disponible sur www.aduro.fr.
1.2 Données techniques
| Puisance nominale | 6 kW |
| Diamètre de buse | Ø150 mm dessus/arrière |
| Dimensions (HxLxP) | 752 x 500 x 460 mm |
| Distance entre le centre de la sortie de conduit de dessus et le bords arrière du poège | 208 mm |
| Poids | 88 kg |
| Matière | Acier |
| Combustible | Bois et Briquettes de bois |
| Longueur maximale des buches | 39 cm |
| Pôle à convection | ✓ |
| Arrivé d'air primaire, secondaire et tertiaire | ✓ |
| Système propre | ✓ |
| Bac à cendres | ✓ |
| Rendement | 81,3% |
| Pression du tirage | 12 Pa |
| Quantité maximal de matière consommée par heures - quantité de bois approximative: | Environ. 3,1 kg |
| Surface de batiment chauffée avec: | |
| - Isolation optimum | 150 m² |
| - Isolation moyenne | 100 m² |
| - Isolation faible | 60 m² |
1.3 Important: numéro de série
Le poêle à bois porte un numéro de série qui figure sur la plaque signalétique à l'arrière du poêle. Nous vous recommandons d'inscrire ce numéro dans la case ci-dessous. Pour activer la garantie et pour toute autre démarche, vous devez pouvoir fournir ce numéro.
No. de série
1.4 Transport à domicile
Pour le transport à domicile, maintenir en préférence le poêle à bois à la verticale. Si vous avez besoin de le coucher, il convient d'enlever les pièces mobiles de la chambre de combustion - c'est-à-dire la grille en fonte et les pierres d'isolation - ainsi que d'enlever le bac à cendres. Ou bien, vous pouvez laisser les plaques en vermiculite et la grille en fonte dans la chambre de combustion et remplir ensuite celle-ci avec le surplus d'emballage.
2.0 Installation du poêle à bois
Il se peut que vous vouliez installer cette poèle vous-même – nous vous recommandons cependant de consulter votre ramoneur. Notre distributeur est à votre disposition pour tout conseil concernant l'installation. Il convient de veiller à ce que toutes les règlementations locales soient respectées lors de l'installation du poèle à bois, y compris celles qui renvoient aux normes nationales et européennes.
Remarque: Le poêle à bois ne peut être utilisé pour la première fois que lorsque vous avez fait appel à votre ramoneur local qui l'a agréé.
2.1 Placement du poêle/distance requise
Lorsque le poèle est installé près de matériaux inflammables, des exigences sont fixées en ce qui concerne l'écart au feu à respecter. Voir les illustrations ci-dessous.
Si le poèle à bois est placé contre un mur en briques ou tout autre matériel non inflammable, il n'y aeldom écart minimum à respecter. Pour des raisons de nettoyage et pour pouvoir exploiter au moins l'air en convection, il est cependant recommandé de garder un écart d'environ 5 - 10 cm du mur.

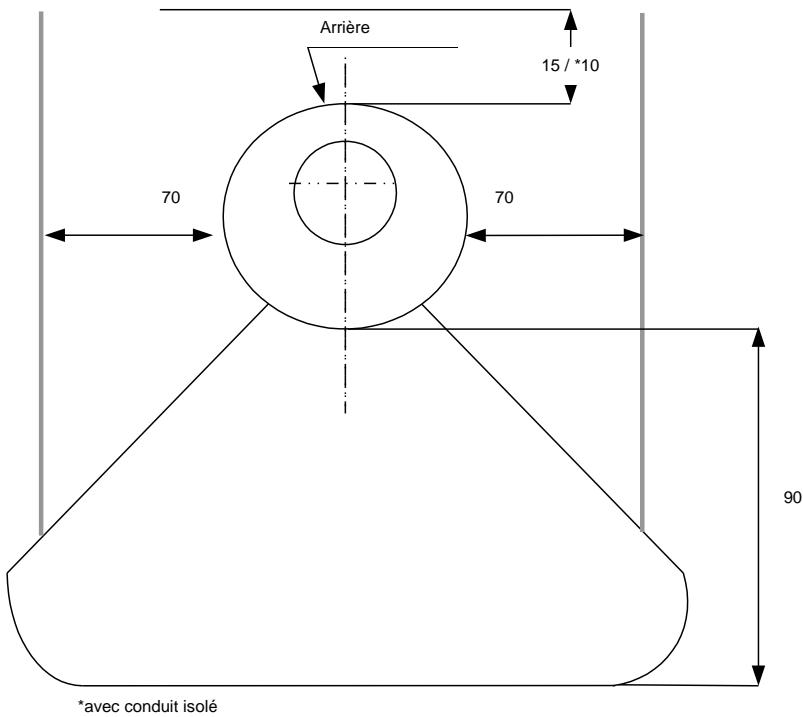

Distance aux matériaux inflammables
| Distance à l'arrêt du poèle | Distance à l'arrêt du poèle avec un conduit de fumée isolé | Distance sur les cotsés du poèle | Distance aux meubles |
| 15 cm | 10 cm | 70 cm | 90 cm |
Remarque: Comment accrocher le poèle à bois au mur.
Le poèle est livré avec un support mural sans visserie. Ce support doit être mis en place solidement sur le mur avant que le poèle ne puisse être accroché. Veuillez consulter votre fournisseur de matériaux de construction pour obtenir des fixations fiables – vis de fixation, boulons etc... avant l'accrochage définitif du poèle.
Utiliser uniquement des fixations calorifugées qui ne fondront pas sous l'effet de la chaleur.
Le poids du poèle est environ 90 kg. Si vous avez des doutes concernant les règles de pose à respecter, veuillez consulter votre ramoneur qui pourrait vous renseigner et venir inspecter l'accrochage. Veuillez noter que le bord inférieur du poèle doit être placé à au moins 28 cm du sol.
Pour pouvoir placer un poèle à bois sur un matériel inflammable comme p. ex. un plancher en bois ou une moquette, il est nécessaire d'utiliser un support intermédiaire non inflammable. La grandeur de la plaque du support dépend de la taille du poèle à bois et doit couvrir au moins 30 cm à l'avant du poèle et 15 cm de chaque côté.
2.2 Raccordement du conduit de fumée
Lorsque le poèle Aduro 9-4 quitte l'usine, la sortie de fumée est fixée sur le dessus. Si vous désirez que la sortie de fumée soit positionnée à l'arrière, enlever la plaque ronde au dos du poèle puis replacer la sortie de fumée (située près de la bouche sur le dessus du poèle) par le cache plaque (qui recouvre la sortie arrière). Fermez la bouche supérieure au moyen d'un second cache plaque qui se trouve dans le bac à cendres. Pour les poèles à bois Aduro, utiliser un conduit de fumée avec un diamètre de 150 mm.
2.3 Raccordement à une cheminée en maçonnerie

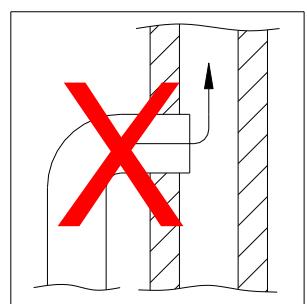

Si le poèle à bois est à raccorder à une cheminée en maçonnerie, utiliser un tuyau d'évacuation des fumées recourbé par la sortie du dessus. APRÈS avoir pris les mesures, faire un trou dans la cheminée, là où il faut placer le manchon dans le mur, puis rendre le mur étanche avec du mortier pour cheminées. Placer ensuite le poèle à bois et mettre le tuyau d'évacuation des fumées en place. Appliquer le mortier en couche mince entre le tuyau de fumée et le manchon du mur afin d'assurer l'étanchéité des joints. Le tuyau de fumée doit être inséré de 5 à 10 cm dans le manchon du mur, sans toutefois bloquer l'ouverture dans la cheminée (voir illustration ci-dessous).
Le poêle à bois peut être connecté à une cheminée à laquelle sont raccordées plusieurs sources de chaleur.

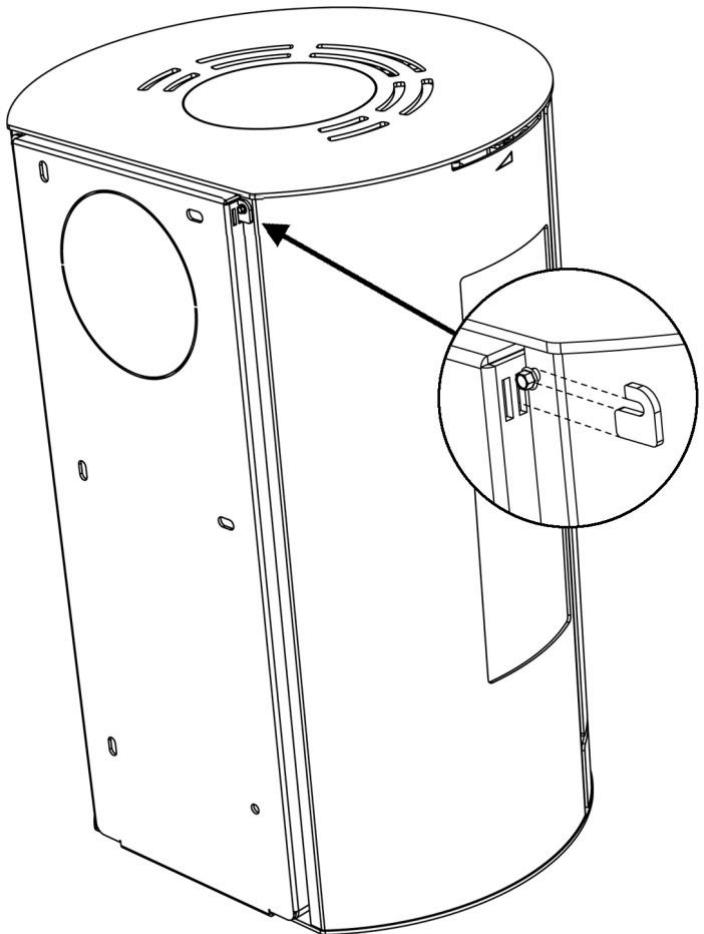

Après avoir monté correctement les fixations murales, vous pouvez mettre le poèle en place. Fixer ensuite le poèle au support mural. Premièrement, fixer le poèle à l'aide de la vis située en-dessous de ce dernier. Ensuite, une seconde fixation en haut du poèle sera possible. Voir l'illustration ci-dessous.
3.1 Données importantes concernant la sécurité
Le poêle à bois reste chaud pendant l'utilisation ; il faut donc prendre les mesures de précaution indispensables. - Ne laisser aucun liquide facilement inflammable, comme de l'essence à proximité du poêle à bois et ne jamais utiliser de liquides facilement inflammables pour allumer le feu dans le poêle à bois. - Ne jamais vider le bac à cendres lorsque le poêle à bois est chaud. Il peut rester des braises dans le bac à cendres jusqu'à 24 heures après extinction du feu. Attendez donc avant de vider le tiroir à cendres d'être sûr qu'il ne reste aucune braise dans les cendres. - La porte doit rester fermée pendant l'utilisation du poêle. La porte ne doit rester entrouverte que quelques minutes pendant l'allumage. - En cas de feu de cheminée : fermer tous les clapets du poêle à bois et appeler les sapeurs-pompiers.
3.2 Quel est le type de bois à brûler qui convient?
Nous recommandons d'utiliser des bûches de feuillus qui ont été entreposées dehors à l'abri pendant 1 an au moins. Les bûches stockées à l'intérieur ont tendance à être trop sèches et donc à brûler trop vite. Le bois doit de préférence être coupé pendant l'hiver, lorsque la majeure partie de l'humidité contenue dans le bois a été absorbée par les racines. Pour garantir le meilleur brûlage possible, l'humidité du bois ne doit pas dépasser 18 %, ce qui correspond à environ un an de stockage dehors à l'abri. On peut mesurer l'humidité du bois au moyen d'une jauge d'humidité ou bien en graissant une extrémité de la bûche avec du liquide vaisselle et en soufflant sur l'autre extrémité. Si la bûche est assez sèche, des bulles de savon apparaîtront. Fendre le bois en bûches de 10 cm de diamètre environ qui auront une longueur d'environ 39 cm. L'utilisation de bois trop humide risque de fortement réduire le rendement du poêle et d'augmenter l'émission de particules.
Il est interdit de brûler du bois verni, imprégné, des copeaux, du papier et tout autre déchet. Le brûlage de ces matériaux risque de nuir non seulement à l'environnement mais aussi à votre santé et d'endommager le poêle.
L'allumage détermine la rapidité et l'efficacité du démarrage de la combustion.

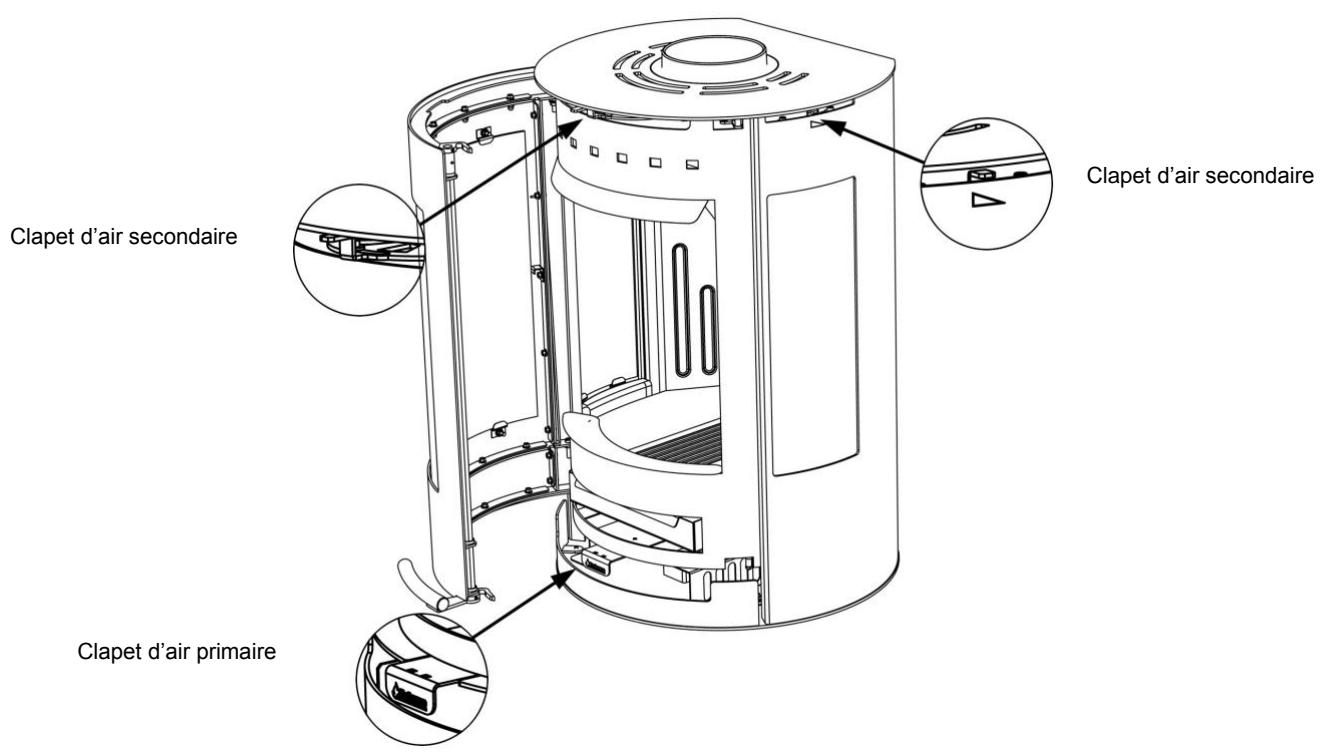

1) Ouvrir le clapet d'air primaire en bas de la porte et les clapets d'air secondaire en haut de la porte. Le clapet d'air primaire s'utilise au début pour faire prendre le feu, tandis que le clapet d'air secondaire permet de maintenir le feu. L'illustration ci-dessous montre le poêle à bois avec les clapets d'air. 2) Déposer une bûche de bois en travers dans la chambre de combustion et placer deux sachets d'allume-feu sur le bois. Allumer les sachets et déposer rapidement une nouvelle bûche sur les sachets ainsi que quelques petits morceaux de bois en travers sur celles-ci. L'air doit pouvoir atteindre les sachets tout en gardant les bûches proches l'une de l'autre pour qu'elles puissent se "réchauffer". 3) Maintenir la porte entrouverte à environ 1 cm, jusqu'à ce que la vitre soit devenue si chaude que vous ne puissiez plus la toucher. Fermer ensuite la porte. Lorsque les flammes deviennent claires et visibles et que le feu a pris, fermer le clapet d'air primaire en bas de la porte.
Remarque: la poignée de commande devient chaude lors de l'utilisation du poèle. Utiliser des lors le gant qui est fourni pour manier celle-ci.
3.4 Premier allumage
Le poèle à bois est emballé dans un emballage recyclable (bois et plastique). Cet emballage doit être éliminé selon des règlementations nationales concernant le traitement des déchets. Le bois de l'emballage peut être scié en petits morceaux et être brûlé lors de la première utilisation du feu.
La première fois que le poèle à bois est utilisé, il peut produire de la fumée et dégager de mauvaises odeurs, ce qui est tout à fait normal. Ceci est dû au durcissement de la peinture résistante au feu. Veiller donc à assurer une ventilation suffisante pendant cette période. Il importe également de brûler avec prudence les 2 - 3 premières fois, car le poèle risque de subir une dilatation lente. Faire aussi attention car le poèle risque pendant l'échauffement et le refroidissement d'émettre de petites „ratées“, comme le bruit de l'eau bouillante dans un évier. Ceux-ci sont dus aux grands écarts de température auxquels sont soumis les matériaux.
Lors du premier allumage, qui doit se faire avec environ 1 kg de bois, il est également recommandé de laisser la porte entrouverte et de ne pas la fermer avant que le poèle ne soit refroidi pour éviter que le joint de porte ne colle au corps du poèle.
Le poêle à bois est destiné à une combustion intermittente.
Cela peut signifier qu'il faut recharger le feu seulement après qu'une couche de charbons ardents se soit formée.
Pour obtenir une meilleure combustion, régler la quantité de chaleur au moyen du combustible. La combustion est plus forte avec des petites bûches qu'avec des grosses, car la surface brûlée sera plus grande, ce qui libérera une plus grande quantité de gaz. De plus, la quantité de bois introduite dans la chambre de combustion détermine aussi la combustion. Pour une utilisation normale, ne pas introduire plus de deux bûches. Si vous désirez un effet accru, vous pouvez introduire plus de bûches. La puissance calorifique nominale est obtenue lorsque l'on brûle environ 2,2 kg de bois par heure.
3.6 Clapet d'air secondaire
Le clapet d'air secondaire situé en haut et derrière la porte doit toujours rester ouvert pendant l'utilisation du poêle. Ce clapet d'air permet d'adapter comme souhaitée le poêle au tirage de la cheminée et à l'effet calorifique. Plus on maintient le clapet d'air ouvert, plus l'air sera alimenté en vue d'une combustion plus forte. Dans des conditions normales, le poêle à bois fonctionne avec cette valve ouverte entre 60 % et 100 %.
Ne jamais le fermer car si l'air diminue, les flammes vont s'éteindre. Les flammes doivent toujours rester visibles pour oblérer une combustion efficace. Un apport d'air trop faible peut entrainer une mauvaise combustion, des émissions plus élevées et une mauvaise efficacité.
3.6.1 Vitre latérale et adaptateur
L'adaptateur secondaire sur le verre latéral vous permet d'ajuster le poêle à bois au conduit de cheminée et
l'apport de chaleur que vous souhaitez. Il aide également à maintenir la vitre latérale plus propre quand il est ouvert.

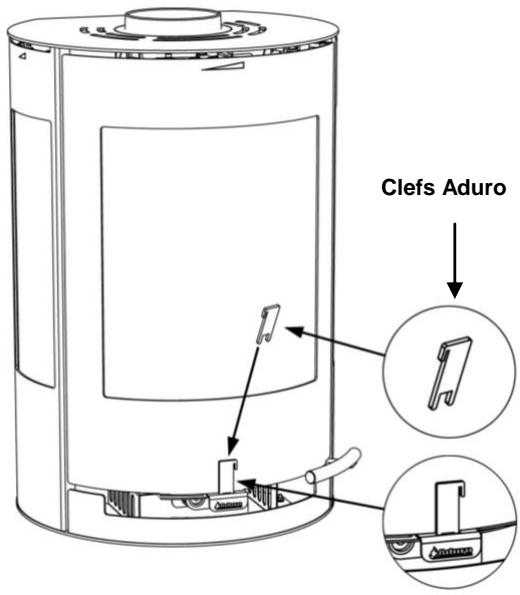

Clés Aduro: ces clés sont jointes au poêle et ont pour but de faciliter le maniement du clapet d'air secondaire. La clé a la forme d'une poignée pour vous permettre ainsi d'ajuster facilement l'apport d'air d'un côté à l'autre. En la poussant vers la droite, on augmente l'apport d'air et vers la gauche, on le diminue.
3.7 Clapet d'air primaire
Lorsque vous introduisez de nouvelles bûches, le clapet d'air primaire en bas de la porte doit être ouvert, jusqu'à ce que le feu ait bien pris. Pour utiliser au moins votre combustible, il est préférable d'attendre avant d'introduire de nouvelles bûches, que la couche de charbons ardents ait suffisamment diminué ; il faudra alors ouvrir le clapet d'air primaire pendant environ 2 minutes pour permettre au feu de prendre dans les nouvelles bûches.
Pour empêcher une chute des cendres au sol lorsque la porte sera ouverte pour l'introduction de nouvelles bûches, il est recommandé d'ouvrir le clapet d'air primaire pendant environ 1 minute avant d'ouvrir la porte. Ceci a pour effet d'augmenter le tirage à travers le poêle et de réduire le risque de chute de cendre.
Remarque: si vous surchauffez le poèle et brûlez plus d'environ 3,1 kg de bois à la fois, la peinture du poèle risque de se décoller et de se détacher par la suite. Le poèle peut être réenduit de peinture plus tard, mais ce processus n'est pas couvert par la garantie du fabricant. De même, si le poèle subit d'autres dommages à cause de sa surchauffe, ceux-ci ne seront pas couverts par la garantie.
3.8 Aduro-tronic
Le dispositif Aduro-tronic automatique pour lequel une demande de brevet a été déposée permet de contrôler le poêle à bois à votre place. Il ne vous reste ainsi plus qu'à penser à introduire des buches sèches dans le poêle et à activer le dispositif automatique.
L'Aduro-tronic se charge du reste et vous pouvez ainsi bénéficier de flammes et d'une combustion efficace. L'Aduro-tronic est une solution mécanique qui n'utilise pas de courant électrique.
Remarque: il importe à tout moment d'utiliser du bois sec ayant la taille correcte pour obtenir la meilleure combustion possible.
Pour le premier allumage du poêle, il est très important d'alimenter le poêle avec un maximum d'air primaire pour que le feu prenne bien.
Le clapet d'air primaire peut donc être maintenu "ouvert de force". Pour ce faire, tirer le clapet d'air primaire complètement puis introduire la clef Aduro (voir illustration). Dès que le poèle est devenu assez chaud et qu'il y a une couche de charbons ardents au fond de la chambre de combustion, le dispositif Aduro-tronic peut être mis en position automatique. C'est-à-dire que la clef Aduro peut maintenant être retirée.
Ou bien, vous pouvez maintenir la porte ouverte pendant les quelques premières minutes de la phase d'allumage (sans clef).
Lors du chauffage
À chaque fois vous mettez de nouvelles bûches dans le poêle à bois, il faut alimenter le poêle pendant les premières minutes d'une certaine quantité d'air. Il faut pourtant veiller que cet apport
d'air primaire ne soit pas trop long, ceci pour assurer une combustion optimale.
Le dispositif Aduro-tronic se charge d'arrêter l'air primaire au bon moment. Pour activer le dispositif automatique, il suffit de retarder le clapet d'air primaire chaque fois que vous ajoutez du bois. Le dispositif Aduro-tronic automatique fermera ensuite le clapet d'air progressivement après un temps préprogrammé en usine.
Réglage du dispositif aduro-tronic automatique
Le dispositif automatique est préreglé de sorte que l'entrée d'air primaire s'arrête au cours des 5 premières minutes. Ce réglage est utilisé au cours du test sur le poèle à bois à dans notre centre de tests avec des buches de taille "standard" ayant une humidité optimale de 17 - 20%. La taille standard pour les buches est d'environ 30 cm de longueur et d'environ 10 × 10~cm d'épaisseur. Une cheminée "standard" est aussi utilisée pour le test. En pratique, ces conditions peuvent changer. Vous pouvez donc régler le dispositif Aduro-tronic.
Si vous souhaitez que l'arrivée d'air primaire soit fermée un peu plus lentement : (p. ex. si vous cheminée a un tirage un peu plus faible, si votre feu est un peu plus gros, ou si vous désirez avoir de longs intervalles entre les chauffages), ajustez la vis à l'avant du dispositif de commande avec un clef allen en la poussant un peu, pour que la fermeture se fasse plus lentement. Si vous tournez la vis vers la droite, le temps de fermeture augmente et si vous la tournez vers la gauche, le temps de fermeture diminue. L'Aduro-tronic doit se toujours fermer avant 6 minutes.
3.9 Ventilation / apport d'air frais
Pour que le poêle à bois puisse fonctionner de la meilleure manière possible, il a besoin d'un apport d'air qui permette la combustion. Il faut donc qu'il y ait de l'air qui entre dans la pièce où le poêle est installé. Les maisons étanches, les hottes puissantes et les installations climatiques peuvent causer une dépression autour du poêle à bois, qui produit de la fumée et une mauvaise combustion. Dans ce cas, il est nécessaire d'ouvrir une fenêtre pour faire entrer de l'air qui permette la combustion et compense la dépression. Vous pouvez aussi faire installer une grille à air dans la pièce où se trouve le poêle à bois.
4.0 Cheminée
Données permettant le calcul de la cheminée:
| Bois |
| Température de la fumée mesurée à [20°C] | 245 |
| Tirage de la cheminée avec effet d'épreuve [mbar]/[Pa] | 0,12/12 |
| Débit massique des gaz de combustion [g/s] | 5,7 |
La meilleure combustion possible s'obtient avec un tirage de cheminée constant de 0,10 à 0,14 mbar, mesuré dans le tuyau d'évacuation des fumées au-dessus du poêle. De nombreux facteurs influencent le tirage de la cheminée, notamment la température extérieure, la force du vent et les bâtiments avoisinants. S'il n'est pas possible d'établir un tirage de cheminée naturel suffisant, il faut installer un extracteur de fumée sur la cheminée. Si le tirage de la cheminée est trop fort, il est possible d'installer une vanne permettant de régler le tirage de la cheminée (régulateur de tirage). Contactez votre ramoneur local pour obtenir de plus amples informations.
4.1 Mauvais tirage dans la cheminée
Si la cheminée est trop BASSE, non étanche ou mal isolée, il peut y avoir des problèmes de tirage de celle-ci (demandez à votre ramoneur d'évaluer la situation). Le tirage doit se situer aux environs de 0,10 - 0,14 mbar pour assurer une combustion satisfaisante et empêcher le dégagement de fumée.
Si le ramoneur estime que le tirage est bon et que vous avez encore des problèmes avec l'allumage, vous pouvez essayer de prolonger la phase d'allumage en utilisant plusieurs buchettes minces pour permettre à la cheminée de bien monter en température dans l'intervalle. La cheminée tirera d'autant moins qu'elle sera chaude.
Lorsqu'une couche de charbons ardents s'est formée, ajouter 2-3 bûches sèches.
Joints
Au bout d'un certain temps, les joints de porte vont s'user et doivent donc être examinés. S'ils ne sont plus étanches, ils doivent être remplacés.
Vitres
Le bois vert risque de causer des tâches de suie sur la vitre. On peut cependant éliminer facilement ces tâches en utilisant un chiffon humide trempé dans la cendre refroidie, avec lequel on frotte la vitre recouverte de suie. Il existe aussi des produits de nettoyage qui conviennent particulièrement pour enlever les tâches de suie des vitres - p. ex les éponges en laine d'acier Aduro.
Chambre de combustion
Les plaques jaunes situées dans la chambre de combustion s'usent naturellement et doivent être replacées lorsqu'elles représentent des fissures de plus d'un demi-centimètre. La résistance des plaques dépend de la fréquence et de la puissance avec lesquelles le poêle est utilisé. Vous pouvez replacer les plaques vous-mêmes ; elles existent sous forme de yeux-prêt à utiliser. Vous pouvez aussi acheter des plaques entières pour découvrir vous-même les plaques fendues. Consultez votre distributeur.
Cendres
Vider le bac à cendres avant qu'il ne soit complètement rempli. Laisser toujours une couche de cendres au fond du poêle, car elle permet d'isoler la chambre de combustion et facilite l'allumage.
Nettoyage du poêle à bois
La surface du poèle est revêtue d'une couche de peinture Senotherm® résistant à la chaleur. La surface se nettoie facilement au moyen d'un aspirateur avec un petit embout rouge doux ou avec un chiffon doux sec. Ne pas utiliser d'alcool ni d'autres solvants qui risquent d'ôter la peinture et ne jamais nettoyer votre poèle à bois en utilisant de l'eau.
L'intérieur du poêle et les conduits de fumées se nettoient par la porte ou, le cas échéant, par l'orifice de nettoyage du conduit d'évacuation des fumées. Pour un accès facile vous pouvez démonter la plaque haute en vermiculite.
Le déflecteur en acier peut aussi être démonté en dévissant les 2 vis qui le tiennent.
L'intérieur du poêle et le conduit de fumée doivent être nettoyés tous les ans ou selon les besoins selon la fréquence avec laquelle le poêle à bois est utilisé. Ce travail peut aussi être exécuté par votre ramoneur.
Réparation de la surface
Si votre poèle est griffé ou si sa surface est usée, il est facile de traiter et rafraîchir la surface du poèle avec la peinture Senotherm® d'origine qui s'achète sous forme de bombe aérosol. Vous pouvez l'obtenir en noir ou en gris auprès de votre distributeur local.
Remarque: le nettoyage du poêle à bois doit toujours se faire à froid.
Pièces de rechange et modification non autorisée
Seules les pièces de rechange d'origine peuvent être utilisées pour le poêle à bois. Votre distributeur pourra vous conseiller et vous vendre des pièces de rechange. Toute modification non autorisée du poêle est interdite car elle risque de rendre le poêle non conforme.
6.0 Accessoires
Il existe une vaste gamme d'accessoires pour les poêles Aduro:
Serviteurs Paniers à bûches imitation cuir et haut de gamme Seaux à bûches Seau pour briquettes et seau à cendre - Pare-feu pour cheminées - Plaque de sol en verre et acier Conduits d'évacuation des fumées - Aduro Easy Clean (éponges en laine d'acier pour le nettoyage des vitres) - Aduro Easy Firestarter (allume-feu)
7.0 Droit de réclamation et garantie
Conformément à la Loi sur les achats, le droit de réclamation est valable deux ans à compter de la date d'achat du poêle à bois. La facture portant la date d'achat tient lieu de preuve. Le droit de réclamation ne couvre pas les dommages causés par l'installation ou l'utilisation incorrecte du poêle à bois. De même, le droit de réclamation ne couvre pas les pièces détachées ou les pièces d'usure (pierres refractaires, vitres, joints, coulisses de tiroir, grilles en fonte et poignées), car celles-ci sont soumises à usure lors de l'utilisation courante. Vous pouvez les acheter en tant que pièces de rechange.
7.1 Garantie en ligne (gratuite)
Aduro vous donne la possibilité de prolonger la garantie mentionnée ci-dessus de deux à cinq ans. Il vous suffit de visiter notre site internet: www.aduro.fr et d'enregistrer votre nouveau poêle à bois sur notre base de données pour la garantie. La garantie entre en vigueur dès que vous aurez rempli tous les champs de données. Le délai pour l'enregistrement de votre poêle à bois est un mois après votre achat.
8.0 Questions et réponses
Pour obtenir de plus amples informations, consultez notre site www.aduro.fr.
Nous vous souhaitons de profiter pleinement de votre poêle à bois Aduro!
