MODE D'EMPLOI X4 SINUS 2000 RT INFOSEC

Notice d’utilisation

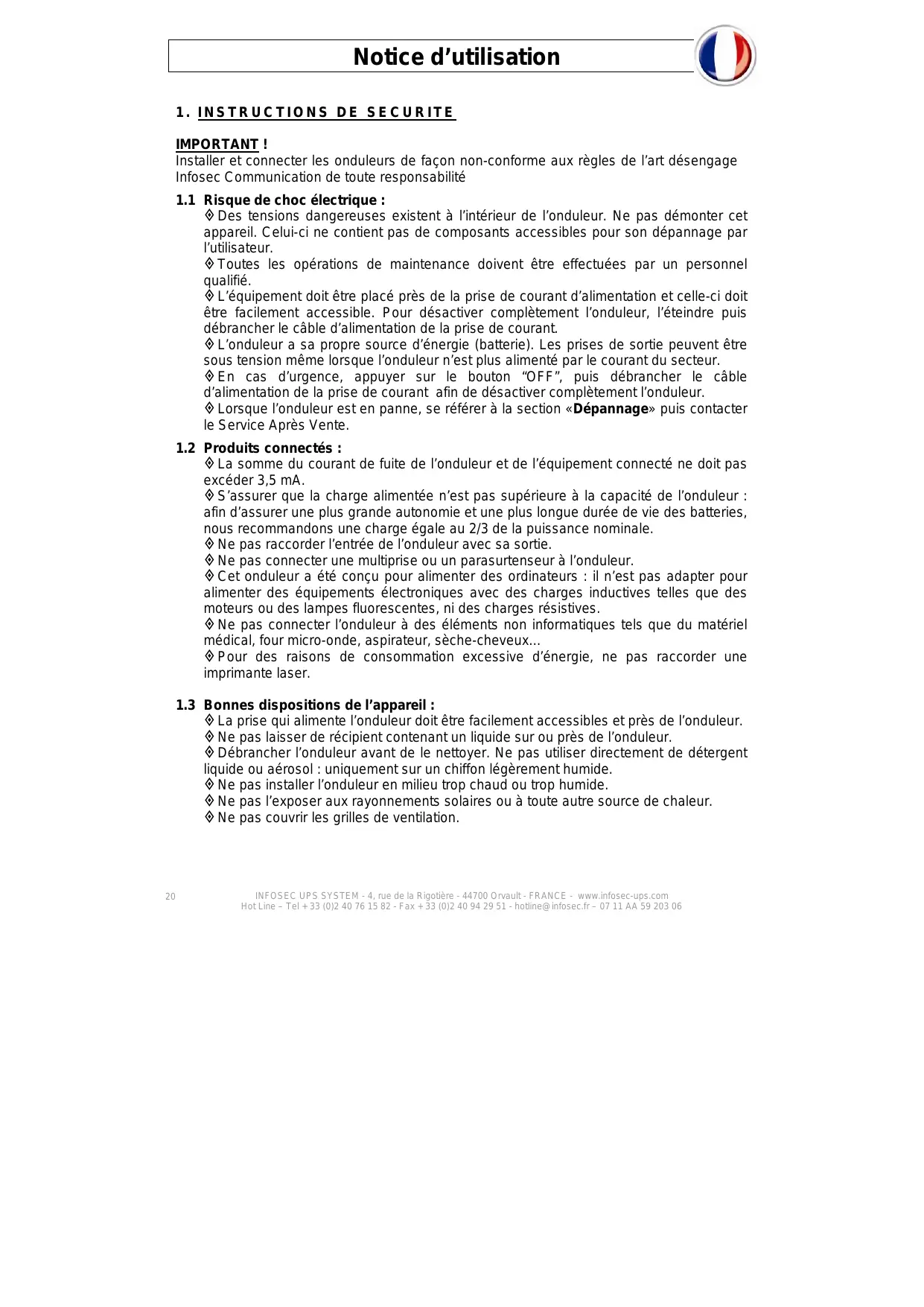

1. INSTRUCTIONS DE SECURITE

IMPORTANT ! Installer et connecter les onduleurs de façon non-conforme aux règles de l’art désengage Infosec Communication de toute responsabilité

1.1 Risque de choc électrique :

Des tensions dangereuses existent à l’intérieur de l’onduleur. Ne pas démonter cet appareil. Celui-ci ne contient pas de composants accessibles pour son dépannage par l’utilisateur. Toutes les opérations de maintenance doivent être effectuées par un personnel qualifié. L’équipement doit être placé près de la prise de courant d’alimentation et celle-ci doit être facilement accessible. Pour désactiver complètement l’onduleur, l’éteindre puis débrancher le câble d’alimentation de la prise de courant. L’onduleur a sa propre source d’énergie (batterie). Les prises de sortie peuvent être sous tension même lorsque l’onduleur n’est plus alimenté par le courant du secteur. En cas d’urgence, appuyer sur le bouton “OFF”, puis débrancher le câble d’alimentation de la prise de courant afin de désactiver complètement l’onduleur. Lorsque l’onduleur est en panne, se référer à la section «Dépannage» puis contacter le Service Après Vente.

1.2 Produits connectés :

La somme du courant de fuite de l’onduleur et de l’équipement connecté ne doit pas excéder 3,5 mA. S’assurer que la charge alimentée n’est pas supérieure à la capacité de l’onduleur : afin d’assurer une plus grande autonomie et une plus longue durée de vie des batteries, nous recommandons une charge égale au 2/3 de la puissance nominale. Ne pas raccorder l’entrée de l’onduleur avec sa sortie. Ne pas connecter une multiprise ou un parasurtenseur à l’onduleur. Cet onduleur a été conçu pour alimenter des ordinateurs : il n’est pas adapter pour alimenter des équipements électroniques avec des charges inductives telles que des moteurs ou des lampes fluorescentes, ni des charges résistives. Ne pas connecter l’onduleur à des éléments non informatiques tels que du matériel médical, four micro-onde, aspirateur, sèche-cheveux… Pour des raisons de consommation excessive d’énergie, ne pas raccorder une imprimante laser.

1.3 Bonnes dispositions de l’appareil :

La prise qui alimente l’onduleur doit être facilement accessibles et près de l’onduleur. Ne pas laisser de récipient contenant un liquide sur ou près de l’onduleur. Débrancher l’onduleur avant de le nettoyer. Ne pas utiliser directement de détergent liquide ou aérosol : uniquement sur un chiffon légèrement humide. Ne pas installer l’onduleur en milieu trop chaud ou trop humide. Ne pas l’exposer aux rayonnements solaires ou à toute autre source de chaleur. Ne pas couvrir les grilles de ventilation.

1.4 À propos des batteries :

Il est recommandé de faire appel à un personnel qualifié pour remplacer la batterie. Ne pas exposer la batterie à une source inflammable, celle-ci risquerait d’exploser. Ne pas ouvrir ni abîmer la batterie ! L’électrolyte, à base d’acide sulfurique, peut être toxique et nocif pour la peau et les yeux. En cas de contact laver abondamment à l'eau et tout vêtement souillé. Ne pas jeter la batterie dans un feu. Elle peut exploser. Elle doit faire l’objet d’une collecte sélective et ne pas être jetée avec les ordures ménagères. Se reporter à la législation et aux règlements locaux. L’onduleur contient des batteries de grande capacité. Il est donc conseillé de ne pas ouvrir ce compartiment pour éviter tout risque de choc électrique. Si une révision ou un remplacement de la batterie est nécessaire, merci de contacter directement le distributeur. La révision des batteries doit être effectuée par un personnel qualifié ayant une parfaite connaissance des précautions de sécurité. Une batterie peut causer un choc électrique ou un intense court-circuit. Les précautions suivantes doivent être observées par le technicien lors de l’intervention: Retirer montres, bagues…. Utiliser des outils à poignées isolées. Débrancher l’onduleur du secteur avant toute intervention. Pour remplacer les batteries, utiliser le même nombre et le même type de batterie.

1.5 Conformité CE (modèles CEI) :

Ce logo signifie que le produit CEI est conforme aux exigences imposées par les directives LVD et EMC (relatives aux réglementations associées à la sécurité basse tension et à la compatibilité électromagnétique). IMPORTANT Les onduleurs appartiennent à la catégorie des équipements électriques et électroniques. En fin de vie, ces produits doivent faire l’objet d’une collecte sélective et ne pas être jetés avec les ordures ménagères. Ce symbole est aussi apposé sur les batteries fournies avec cet appareil, ce qui signifie qu’elles doivent également être remises à un point de collecte approprié. Prenez contact avec le système de recyclage ou centre de déchets dangereux local pour obtenir l’information adéquate sur le recyclage de la batterie usagée. INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 07 11 AA 59 203 06

2. INSTALLATION ET CONFIGURATION

REMARQUE : Inspecter l'unité avant de l'installer. S'assurer que rien n'est endommagé à l'intérieur de l'emballage. Conserver l'emballage original dans un endroit sûr pour une utilisation future.

2.1 Vue de la face arrière

3000 VA 12345678910 11 - Sorties programmables : elles sont connectées aux sorties non-essentielles. Prises de sortie : elles sont connectées aux sorties essentielles. Prise d’alimentation. Disjoncteur d’entrée (fusible thermique). Protection contre les surtensions réseau/fax/modem. Connecteur de fonction d’arrêt d’urgence (EPO). Port de communication USB. Port de communication RS-232. Slot intelligent SNMP. Bornier d’entrée. Bornier de sortie.

2.2 Installation de l'onduleur

Dans un but de sécurité, l’onduleur est expédié de l'usine câbles de batteries déconnectés. Avant d’installer l'onduleur, suivre les étapes indiquées ci-après pour reconnecter les câbles des batteries.

Étape 1 Étape 2 Montage en version tour

2.3 Branchement et mise en service de l'onduleur

Étape 1 - Connexion de l'alimentation Brancher l'onduleur sur une prise bipolaire reliée à la terre (2 P+T). Éviter l'utilisation de rallonges électriques. Étape 2 - Connexion de la sortie de l'onduleur Connecter les appareils sur les prises de sortie. Ainsi, ils seront protégés lors d’une coupure de courant. Étape 3 – Connexion de communication Ports de communication : Port USB Port RS232 Slot intelligent Dans le but de contrôler l’arrêt, le démarrage et l’état de l’onduleur, celui-ci est équipé de plusieurs ports de communication :

1. Ports RS232 et USB

Connecter une extrémité du câble de communication aux ports USB/RS-232 et l’autre extrémité au port de communication de l’ordinateur. Le logiciel de suivi étant installé, il est possible de paramétrer depuis l’ordinateur l’arrêt et le redémarrage et aussi de contrôler l’état de l’onduleur.

L’onduleur est équipé d’un slot intelligent prévu soit pour une carte SNMP soit pour une carte AS400. L’installation d’une carte SNMP ou AS400 sur l’onduleur permet l’utilisation d’options avancées de surveillance et de communication. PS : Un port USB et un port RS-232 ne peuvent pas fonctionner en même temps. Étape 4 – Protection de la ligne téléphonique Protection contre les surtensions réseau/fax/téléphone Pour protéger un fax ou un modem, connecter l’arrivée de la ligne téléphonique sur la prise “IN” au dos de l’onduleur et utiliser un câble pour relier la prise “OUT” au téléphone/fax/modem. Attention : Une utilisation mal appropriée des connecteurs RJ11/45 peut rendre la protection parafoudre de la ligne téléphonique inopérante. Ne pas installer cette connexion durant un orage. Pour protéger un réseau, utiliser un câble RJ45 (non fourni). Note : La non-utilisation de cette protection ne gêne en rien son fonctionnement normal. Étape 5 – Désactiver et activer la fonction Mode EPO Garder les broches 1 et 2 en circuit fermé pour un fonctionnement normal de l’onduleur. Pour activer la fonction Mode EPO, ouvrir le circuit entre les broches 1 et 2.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 07 11 AA 59 203 06 Broches 1 et 2 – Contact fermé pour un fonctionnement normal de l'onduleur. Étape 6 – Démarrage de l'onduleur Appuyer pendant deux secondes sur le bouton On/Mute (marche/silence) de la face avant pour mettre l'onduleur en marche. Remarque : Les batteries se chargent complètement pendant les cinq premières heures de fonctionnement normal. Ne pas s’attendre, pendant cette période initiale de charge, les batteries peuvent délivrer leur capacité totale. Étape 7 – Installer le logiciel Pour visualiser et contrôler l’onduleur via votre ordinateur, installer le logiciel de surveillance InfoPower (CD livré avec l’onduleur). Après avoir installé le logiciel et redémarré l’ordinateur, l’icône du logiciel InfoPower (prise orange) s’affichera dans la zone de notification près de l’horloge.

2.4 Remplacement des batteries

REMARQUE : Cet onduleur est équipé de batteries internes que l'utilisateur peut remplacer sans arrêter l'onduleur ou les charges connectées (conception de batteries avec branchement à chaud). Le remplacement est une procédure sûre, sans risques électriques. ATTENTION !! Avant de remplacer les batteries, respecter les consignes de sécurité. Remarque : Lorsque les batteries sont déconnectées, l'équipement n'est pas protégé contre les pannes de courant.

Étape 2 Déconnecter les câbles des batteries.

Étape 3 Sortir le boîtier de batteries en retirant les deux vis situées en face avant. INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 07 11 AA 59 203 06

Étape 4 Retirer le couvercle supérieur du boîtier de batteries et remplacer les batteries.

Étape 5 Après avoir remplacé les batteries, remettre le boîtier de batteries en place dans son logement initial et serrer correctement les vis. Étape 6 Reconnecter les câbles des batteries. Étape 7 Replacer la face avant sur l'unité.

3.1 Fonctions des boutons

Mise en marche de l'onduleur : Appuyer sur le bouton ON/MUTE pendant au moins 2 secondes pour mettre l'onduleur en marche. Mise en sourdine de l'alarme : lorsque l'onduleur est en mode batterie, appuyer sur ce bouton pendant au moins 5 secondes pour activer ou désactiver l'alarme sonore. Ceci ne s'applique pas lorsque des avertissements ou des alarmes se présentent. Touche de contrôle haut : Appuyer sur ce bouton pour afficher la sélection précédente dans le mode Configuration de l'onduleur. Passage de l'onduleur en mode Auto-test : Appuyer pendant 5 secondes sur le bouton ON/MUTE pour passer l'onduleur en Auto-test alors qu'il se trouve en mode normal. INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 07 11 AA 59 203 06

Arrêt de l'onduleur : Appuyer sur ce bouton pendant au moins 2 secondes pour arrêter l'onduleur. Touche de confirmation de sélection : Appuyer sur ce bouton pour confirmer la sélection dans le mode Configuration de l'onduleur. Changement du message LCD : Appuyer sur ce bouton pour visualiser les informations de l’onduleur : tension d'entrée, fréquence d'entrée, tension batteries, tension de sortie et fréquence de sortie. Mode Configuration : Appuyer sur ce bouton pendant 5 secondes pour passer l'onduleur en mode Configuration (uniquement lorsque l’onduleur est à l’arrêt). Touche de contrôle bas : Appuyer sur ce bouton pour afficher la sélection suivante dans le mode Configuration de l'onduleur.

Info. niveau de charge en sortie Info. niveau des batteries Info. Entrée/sortie et batteries État de l'onduleur Avertissement et info. défaut / Étape de configuration Info. durées en mode batteries

2) Affichage en version tour

Info. niveau des batteries Info. entrée/sortie et batteries Avertissement et info. défaut / Étape de configuration État de l'onduleur Info. niveau de charge en sortie Info. durées en mode batterie Warning & F Setting oper INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 07 11 AA 59 203 06

Affichages Fonctions Informations sur les durées de secours Indique la durée de secours en mode batteries. Indique la durée de secours en heure et minutes. H : heures, M : minutes. Avertissement et informations sur les défauts Indique la présence d'avertissement et de défaut. Donne les codes d'avertissements et de défauts (liste des codes de défaut donnée page 27). Étape de configuration Indique l'étape de configuration. Informations sur les entrées et sorties, et sur les batteries Indique la tension d'entrée/de sortie, la fréquence d'entrée/de sortie ou la tension des batteries. V : tension ; Hz : fréquence. Informations sur la charge Indique la plage, en pourcentage, du niveau de charge : 0-25 %, 26-50 %, 51-75 %, et 76-100%. Indique une surcharge. Indique une charge ou une sortie de l'onduleur en court-circuit. État de l'onduleur Indique que les sorties programmables fonctionnent. Indique que l'alarme sonore de l'onduleur est désactivée. Indique que l'onduleur alimente directement la sortie à partir du secteur en mode eco (voir description page 31). Indique que le chargeur de batteries est en fonctionnement. Indique que l’onduleur fonctionne en mode Boost (voir description page 31). Indique que l’onduleur fonctionne en mode Buck (voir description page 31). Informations sur les batteries Indique la plage, en pourcentage, du niveau des batteries : 0-25 %, 26-50 %, 51-75 %, et 76-100%. Indique que les batteries sont faibles. Indique qu'un défaut affecte les batteries.

Mode Batteries Alarme sonore toutes les 4 secondes. Batteries faibles Alarme sonore toutes les secondes. Surcharge Deux signaux toutes les secondes. Défaut Alarme sonore continue.

3.4 Index des abréviations de l'écran LCD

Abréviations Contenu de l'affichage Significations ENA Activé DIS Désactivé ESC Sortie

Chargeur RAC Affichage en version rack TOE Affichage en version tour

3.5 Configuration de l'onduleur

Deux paramètres permettent de configurer l'onduleur : Paramètre 1 - Différents choix de paramétrage : tension de sortie, activation/désactivation des sorties programmables, configuration des sorties programmables, orientation de l'affichage LCD et sortie. Paramètre 2 – Configuration du paramètre 1 choisi. Paramètre 2 Paramètre 1 INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 07 11 AA 59 203 06

1) Configuration de la tension de sortie

Interface Configuration n°1 Pour les modèles 110/120/208/220/230/240 Vac, il est possible de choisir l'une des tensions de sortie suivantes : 110 : donne une tension de sortie de 110 Vac. 120 : donne une tension de sortie de 120 Vac. 208 : donne une tension de sortie de 208 Vac. 220 : donne une tension de sortie de 220 Vac. 230 : donne une tension de sortie de 230 Vac. 240 : donne une tension de sortie de 240 Vac.

2) Activation/désactivation des sorties programmables

Interface Configuration n°2 ENA : active les sorties programmables. DIS : désactive les sorties programmables.

3) Configuration des sorties programmables

Interface Configuration n°3 Réglage de l’autonomie batterie en minutes de 0 à 999 sur les sorties programmables connectées aux sorties nonessentielles.

4) Configuration de la direction d’affichage du LCD

Interface Configuration n°4 RAC : l’affichage LCD est horizontal. TOE : l’affichage LCD est vertical.

5) Sortie ESC, configuration « 00 »

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 07 11 AA 59 203 06 Exemples d’étapes à suivre pour activer et configurer les prises programmables : Étape 1 – Avant de passer en mode Configuration, s’assurer que l’onduleur est en mode Stand-by (veille, sans charge) et que les batteries sont connectées. L’affichage LCD est illustré à droite. Étape 2 – Appuyer sur le bouton « Select » pendant 5 secondes pour passer en mode Configuration. Étape 3 – Appuyer sur le bouton « Up » (ON/MUTE) pour passer à « 02 » sur la liste des programmes. Appuyer ensuite sur le bouton « Enter » pour valider la configuration n°2. Appuyer sur le bouton « Up » pour passer sur la valeur « ENA » et activer la fonction de sortie programmable. Appuyer ensuite à nouveau sur « Enter » pour confirmer le réglage. Étape 4 – Appuyer sur le bouton « Up » (ON/MUTE) pour passer à « 03 » sur la liste des programmes. Appuyer ensuite sur le bouton « Enter » pour régler l’autonomie des sorties programmables. Appuyer sur le bouton « Up » pour changer la valeur de la durée de secours selon les besoins. Appuyer ensuite sur « Enter » pour confirmer le réglage. Étape 5 – Appuyer sur le bouton « Up » (ON/MUTE) pour passer à « 00 » sur la liste des programmes. Appuyer ensuite sur le bouton « Enter » pour quitter le menu de configuration. Étape 6 – Déconnecter l’entrée CA et attendre que l’affichage LCD s’éteigne. La nouvelle configuration s’activera lorsque l’onduleur sera mis à nouveau en marche.

3.6 Mode d’utilisation et description

Mode d’utilisation Description Mode ÉCO Lorsque la tension d’entrée se trouve dans la plage régulée, l’onduleur va alimenter les sorties directement à partir du secteur. ECO est l’abréviation de « Efficiency Corrective Optimizer » (Optimiseur correctif de rendement). Avec ce mode, et lorsque les batteries sont complètement chargées, le ventilateur s’arrête pour économiser l’énergie. Écran LCD INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 07 11 AA 59 203 06

Mode Buck lorsque CA est normal Lorsque la tension d’entrée est au-dessus de la plage de régulation de tension, mais inférieure à la tension maximum, l’onduleur passe en mode AVR (régulation automatique de tension) et l’abaisseur/Buck est activé. Mode Boost lorsque CA est normal Lorsque la tension d’entrée est au-dessous de la plage de régulation de tension, mais supérieure à la tension maximum, l’onduleur passe en mode AVR (régulation automatique de tension) et l’amplificateur/Boost est activé. Mode Batteries Lorsque la tension d’entrée est au-delà de la plage acceptable, ou lorsqu’une panne de courant se produit, l’alarme sonore se déclenche toutes les 4 secondes, l’onduleur va alimenter la sortie à partir des batteries. Mode Veille L’onduleur est arrêté et il n’y a pas d’alimentation en sortie, mais les batteries peuvent encore être chargées. INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 07 11 AA 59 203 06

3.7 Codes de référence des défauts

Nature du défaut Code du défaut Icône Nature du défaut Court-circuit sortie onduleur Tension batteries trop forte Code du défaut Défaillance démarrage BUS-DC

Tension batteries trop faible

Défaillance démarrage logiciel onduleur

Température trop élevée

Tension onduleur élevée

Tension onduleur basse

3.8 Indicateurs d'avertissement

Avertissements Icônes (clignotant) Alarmes sonores Batteries faibles Alarme sonore toutes les secondes. Surcharge Deux signaux toutes les secondes. Les batteries ne sont pas connectées Alarme sonore toutes les secondes. Surcharge Alarme sonore toutes les secondes. Défaut alimentation sur site Alarme sonore toutes les secondes. Activation mode EPO Alarme sonore toutes les secondes. Défaut ventilateur Alarme sonore toutes les secondes. Température trop élevée Alarme sonore toutes les secondes. Défaillance chargeur Alarme sonore toutes les secondes. Défaut batteries Alarme sonore toutes les secondes. INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 07 11 AA 59 203 06

Utiliser le tableau ci-dessous lorsque l'onduleur ne fonctionne pas correctement. Symptômes Causes possibles L'alimentation CA n'est pas correctement connectée. Pas d'indication et alarme bien que le secteur soit normal. L'icône et le code L'alimentation CA est connectée sur la sortie de l'onduleur. Remèdes Vérifier que le cordon d'alimentation est solidement connecté au secteur. Brancher correctement le cordon d'alimentation CA dans la prise d'alimentation CA. La fonction EPO est activée. Configurer le circuit en position fermée pour désactiver la fonction EPO. Les conducteurs phase et neutre de l'entrée de l'onduleur sont inversés. Inverser la polarité phase et neutre de la prise d’alimentation. Les batteries externes ou internes ne sont pas correctement connectées. Vérifier que toutes les batteries sont correctement connectées. La tension des batteries est trop forte ou le chargeur est défectueux. Contacter votre distributeur. La tension des batteries est trop faible ou le chargeur est défectueux. Contacter votre distributeur. L'onduleur est surchargé. Ôter les charges en excès sur la sortie de l'onduleur. Le code de défaut 43 est affiché, l'icône s'allume sur l'écran LCD et l'alarme sonne en continu. L'onduleur s'arrête automatiquement en raison d'une surcharge sur la sortie de l'onduleur. Ôter les charges en excès sur la sortie de l'onduleur et redémarrer l'onduleur. Le code de défaut 14 est indiqué et l'alarme sonne en continu. L'onduleur s'arrête automatiquement en raison d'un court-circuit sur la sortie de l'onduleur. Vérifier le câblage de sortie et vérifier que les appareils connectés ne sont pas en court-circuit. d'avertissement clignotent sur l'écran LCD et l'alarme sonne toutes les secondes. Les icônes clignotent sur l'écran LCD et l'alarme sonne toutes les secondes. Les icônes clignotent sur l'écran LCD et l'alarme sonne toutes les secondes. Le code de défaut 27 est affiché, l'icône s'allume sur l'écran LCD et l'alarme sonne en continu. Le code de défaut 28 est affiché, l'icône s'allume sur l'écran LCD et l'alarme sonne en continu. Les icônes clignotent sur l'écran LCD et l'alarme sonne deux fois toutes les secondes.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 07 11 AA 59 203 06 Le code de défaut indiqué est 1, 2, 3, 4, 11, 12 et 41 sur l'écran LCD et l'alarme sonne en continu. Un défaut interne à l'onduleur s'est produit. Les batteries ne sont pas complètement chargées. Recharger les batteries pendant au moins 5 heures et vérifier leur capacité. Si le problème persiste, contacter votre distributeur. Défaut de batteries. Contacter votre distributeur pour remplacer les batteries. Le ventilateur est bloqué ou ne tourne pas correctement. Vérifier les ventilateurs et contacter le distributeur. La durée de secours des batteries est plus courte que la valeur nominale. L'icône et le code d'avertissement clignotent sur l'écran LCD et l'alarme sonne toutes les secondes. Contacter votre distributeur.

5. STOCKAGE ET ENTRETIEN

5.1 Indicateurs d'avertissement

Le système onduleur ne contient aucune pièce qui nécessite une intervention de la part de l'utilisateur. Les batteries doivent être remplacées lorsque leur durée de vie (de 3 à 5 ans dans une température ambiante de 25°C) a été dépassée. Contacter votre distributeur pour cela.

Avant d'entreposer l'onduleur, le charger pendant 5 heures. L'onduleur doit être stocké couvert et en position droite dans un endroit frais et sec. En cours de stockage, recharger les batteries conformément au tableau suivant : Température d'entreposage Fréquence de chargement Temps de charge -25°C à 40°C Tous les 3 mois 1 à 2 heures 40°C à 45°C Tous les 2 mois 1 à 2 heures INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 07 11 AA 59 203 06
