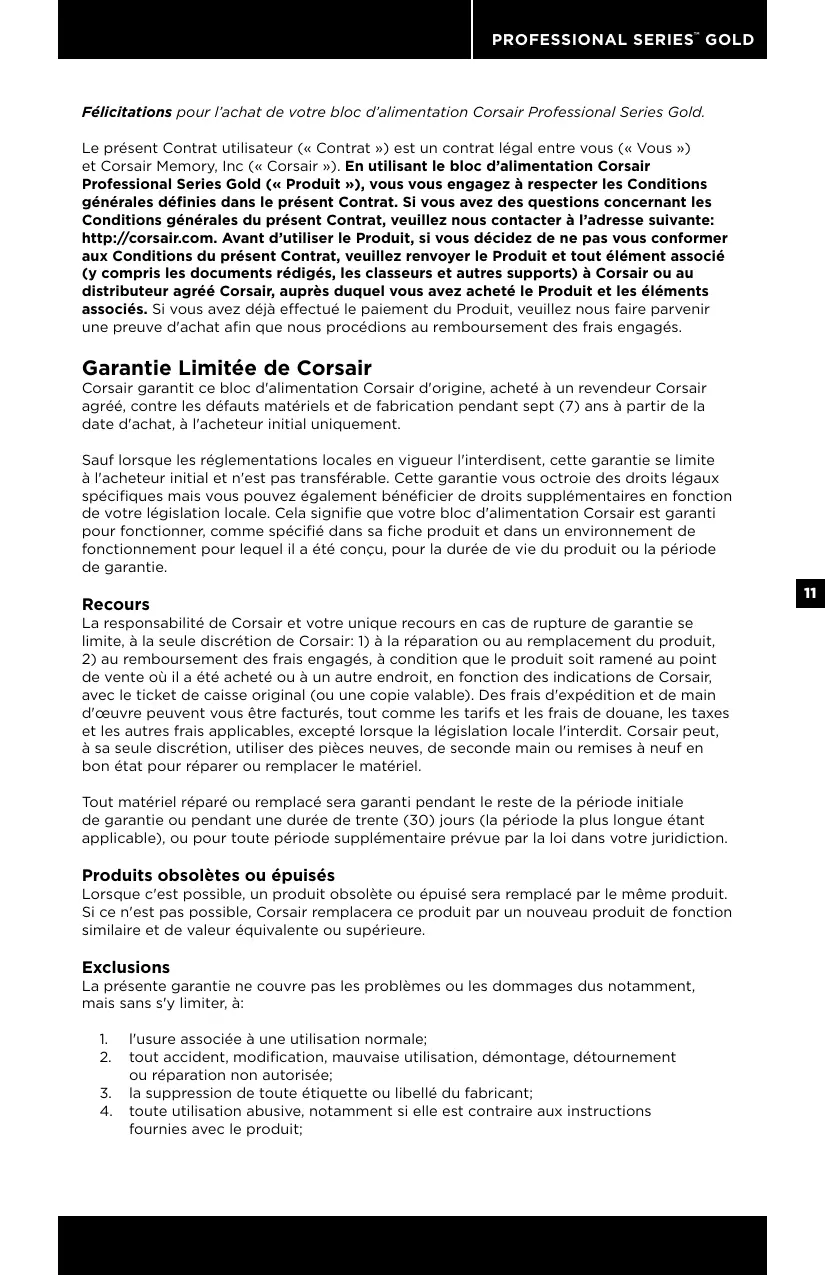

Félicitations pour l’achat de votre bloc d’alimentation Corsair Professional Series Gold. Le présent Contrat utilisateur (« Contrat ») est un contrat légal entre vous (« Vous ») et Corsair Memory, Inc (« Corsair »). En utilisant le bloc d’alimentation Corsair Professional Series Gold (« Produit »), vous vous engagez à respecter les Conditions générales définies dans le présent Contrat. Si vous avez des questions concernant les Conditions générales du présent Contrat, veuillez nous contacter à l’adresse suivante: http://corsair.com. Avant d’utiliser le Produit, si vous décidez de ne pas vous conformer aux Conditions du présent Contrat, veuillez renvoyer le Produit et tout élément associé (y compris les documents rédigés, les classeurs et autres supports) à Corsair ou au distributeur agréé Corsair, auprès duquel vous avez acheté le Produit et les éléments associés. Si vous avez déjà effectué le paiement du Produit, veuillez nous faire parvenir une preuve d'achat afin que nous procédions au remboursement des frais engagés. Garantie Limitée de Corsair Corsair garantit ce bloc d'alimentation Corsair d'origine, acheté à un revendeur Corsair agréé, contre les défauts matériels et de fabrication pendant sept (7) ans à partir de la date d'achat, à l'acheteur initial uniquement. Sauf lorsque les réglementations locales en vigueur l'interdisent, cette garantie se limite à l'acheteur initial et n'est pas transférable. Cette garantie vous octroie des droits légaux spécifiques mais vous pouvez également bénéficier de droits supplémentaires en fonction de votre législation locale. Cela signifie que votre bloc d'alimentation Corsair est garanti pour fonctionner, comme spécifié dans sa fiche produit et dans un environnement de fonctionnement pour lequel il a été conçu, pour la durée de vie du produit ou la période de garantie. Recours La responsabilité de Corsair et votre unique recours en cas de rupture de garantie se limite, à la seule discrétion de Corsair: 1) à la réparation ou au remplacement du produit,

2) au remboursement des frais engagés, à condition que le produit soit ramené au point

de vente où il a été acheté ou à un autre endroit, en fonction des indications de Corsair, avec le ticket de caisse original (ou une copie valable). Des frais d'expédition et de main d'œuvre peuvent vous être facturés, tout comme les tarifs et les frais de douane, les taxes et les autres frais applicables, excepté lorsque la législation locale l'interdit. Corsair peut, à sa seule discrétion, utiliser des pièces neuves, de seconde main ou remises à neuf en bon état pour réparer ou remplacer le matériel. Tout matériel réparé ou remplacé sera garanti pendant le reste de la période initiale de garantie ou pendant une durée de trente (30) jours (la période la plus longue étant applicable), ou pour toute période supplémentaire prévue par la loi dans votre juridiction. Produits obsolètes ou épuisés Lorsque c'est possible, un produit obsolète ou épuisé sera remplacé par le même produit. Si ce n'est pas possible, Corsair remplacera ce produit par un nouveau produit de fonction similaire et de valeur équivalente ou supérieure. Exclusions La présente garantie ne couvre pas les problèmes ou les dommages dus notamment, mais sans s'y limiter, à:

l'usure associée à une utilisation normale; tout accident, modification, mauvaise utilisation, démontage, détournement ou réparation non autorisée; la suppression de toute étiquette ou libellé du fabricant; toute utilisation abusive, notamment si elle est contraire aux instructions fournies avec le produit;

le branchement à une source d'alimentation fournissant une tension non adaptée; l'utilisation de consommables (des batteries de remplacement, par exemple) non fournis par Corsair, sauf si les réglementations locales en vigueur interdisent cette restriction; toute autre cause non liée à un défaut matériel ou de fabrication du produit. En outre, cette garantie n’est pas applicable aux produits contrefaits, c’est-à-dire les produits que Corsair, à sa seule discrétion, identifie comme n’ayant pas été fabriqués par Corsair ou par l’un des partenaires fabricants agréés par Corsair. Limitation de responsabilité CORSAIR NE SAURAIT ÊTRE TENU RESPONSABLE DE DOMMAGES SPÉCIAUX, FORTUITS, INDIRECTS OU CONSÉQUENTS QUELS QU'ILS SOIENT, NOTAMMENT, MAIS SANS S'Y LIMITER, LES PERTES (DIRECTES OU INDIRECTES) DE PROFITS, DE REVENUS OU DE DONNÉES ET LES PERTES COMMERCIALES LIÉES À LA RUPTURE DE TOUTE GARANTIE EXPRESSE OU IMPLICITE RELATIVE AU PRODUIT, MÊME SI L'ÉVENTUALITÉ DE TELS DOMMAGES AVAIT ÉTÉ SIGNALÉE À CORSAIR AUPARAVANT. Certaines législations locales n'autorisent pas l'exclusion ou la limitation des dommages spéciaux, indirects, fortuits ou conséquents. Il est donc possible que cette limitation ou exclusion ne soit pas applicable dans votre juridiction. Durée des garanties implicites

SAUF SI LES RÉGLEMENTATIONS EN VIGUEUR L'INTERDISENT, TOUTE GARANTIE OU CONDITION IMPLICITE DE VALEUR COMMERCIALE OU D'ADÉQUATION À UN USAGE PARTICULIER DÉFINIE POUR CE PRODUIT MATÉRIEL EST LIMITÉE À LA DURÉE DE LA PÉRIODE DE GARANTIE APPLICABLE POUR LE PRODUIT. Certaines législations locales n'autorisent pas les limitations de durée d'une garantie implicite. Il est donc possible que cette limitation ne soit pas applicable dans votre juridiction. Droits légaux nationaux Il est possible que la législation nationale qui régit la vente des biens de consommation octroie des droits légaux aux consommateurs. De tels droits ne sont pas affectés par les garanties de la présente garantie limitée. Aucune autre garantie Aucun agent, revendeur ou employé de Corsair n'est autorisé à modifier cette garantie, à la prolonger ou à y ajouter des éléments. Réclamation de garantie Avant d’effectuer une réclamation de garantie, veuillez contacter notre groupe d’assistance technique ou consulter la section d’assistance technique du site Web corsair.com. Vous trouverez peut-être une solution simple au problème qui vous préoccupe. En général, toute réclamation de garantie valide effectuée pendant les trente (30) jours qui suivent la date d’achat doit être traitée au point de vente d’origine. La durée de cette période est différente pour certains points de vente. Veuillez consulter la politique de retour applicable auprès du revendeur par le biais duquel vous avez acheté le produit. Toute réclamation de garantie qui ne peut pas être traitée via le point de vente d’origine doit être adressée directement à Corsair. Les coordonnées de notre service après-vente sont indiquées sur la page Web corsair.com/contact, ainsi que dans la documentation fournie avec le produit. Une protection d’avant garde Corsair Professional Series Gold repousse les limites pour assurer une fourniture fiable d’une puissance irréprochable dans des conditions défavorables. Si, pour vous, la stabilité est essentielle ou si vous recherchez tout simplement l’un des meilleurs blocs d’alimentation sur le marché, Professional Series Gold est fait pour vous. Un système de câblage véritablement modulaire Tous les câbles de Corsair Professional Series Gold peuvent être débranchés du bloc d’alimentation. Cela vous permet, pendant l’installation, de n’utiliser que les câbles dont vous avez besoin pour un système propre avec une circulation de l’air optimale. Et quand le temps sera venu de remplacer votre bloc d’alimentation ou de le mettre à niveau, vous pourrez le débrancher de votre système sans toucher à votre câblage: vos câbles peuvent rester en place et être branchés sur votre nouveau bloc d’alimentation Corsair entièrement modulaire. Une efficacité exceptionnelle Avec une efficacité de 90% pour une charge de 50%, Corsair Professional Series Gold est plus silencieux, chauffe très peu et vous permet de réaliser des économies tous les mois. Corsair Professional Series Gold a obtenu le label 80 Plus® Gold, ce qui vous garantit de faire le bon choix en matière d’alimentation intelligente et efficace. Avantages de Corsair Basé sur les technologies les plus avancées, le bloc d'alimentation Corsair Professional Series Gold est doté de caractéristiques de premier ordre:

Il est compatible avec les dernières normes ATX12V 2.31 et EPS12V 2.92 et rétro-compatible avec les systèmes ATX12V 2.2 et ATX12V 2.01. Le ventilateur de ultra silencieux doté d’un double roulement à billes assure une excellente circulation d’air tout en générant un niveau de bruit exceptionnellement faible en faisant varier la vitesse du ventilateur en fonction de la température. Jusqu’à 90% de rendement énergétique sous condition de charge réelle génère moins de chaleur et des factures d’électricité moindres. La correction du facteur de puissance active à 99% assure une alimentation précise et fiable. Grâce à l’entrée CA universelle 90-264V, plus besoin d’appuyer sur le petit interrupteur rouge! Le rail simple +12V dédié offre une compatibilité maximale avec les composants les plus récents. La protection contre les surtensions, les surcharges, les sous-tensions et les courts-circuits assure efficacement la sécurité des composants essentiels du système. Condensateurs japonais de haute qualité pour une performance et une fiabilité sans précédent. Le système de câblage entièrement modulable vous permet d’utiliser uniquement les câbles dont vous avez besoin. La mise à niveau et le remplacement du bloc d’alimentation sont très simples: il vous suffit de débrancher les câbles du bloc d’alimentation. La conception extra-plate de ces câbles réduit la résistance à l’air et facilite la ventilation dans le boîtier de l’ordinateur. La garantie de sept ans est doublée d’un accès à vie à l’assistance technique et au service après-vente renommés de Corsair.

Spécifications du bloc d’alimentation

Sortie Maximale 125W Sortie Maximale 125W Sortie Maximale 125W Sortie Maximale 180W +12V 54A 648W 62A 744W 70A 840W 100.4A 1204.8W -12V 0.5A

15W 3.5A 17.5W PUISSANCE TOTALE 650W 750W 850W Contenu de l’emballage

Bloc d'alimentation Corsair Professional Series Gold Cordon d'alimentation CA Attaches pour câbles Vis de fixation 1204.8W Configuration des câbles Corsair MODÉLE Connecteurs par câble

610mm ± 25mm 610mm 610mm 610mm Qté.

Connecteurs par câble

CÂBLE DE

PROCESSEUR EPS12V (8 BROCHES) CÂBLE PCI-E 650mm ± 25mm 650mm 650mm 610mm Qté.

Connecteurs par câble

600mm ± 25mm 600mm 600mm 610mm Longueur Longueur CÂBLE SATA Qté.

Connecteurs par câble

850mm ± 25mm 850mm 550mm 850mm 550mm 750mm Longueur

CÂBLE PÉRIPHÉRIQUE

Connecteurs par câble

850mm ± 25mm 850mm 850mm 750mm Qté.

Connecteurs par câble

101mm ± 5mm 101mm 101mm 101mm Longueur DISQUETTE 500mm Qté. Longueur Remarques: Les connecteurs disquette sont attachés à l'extrémité du câble périphérique. Le connecteur d'alimentation ATX est équipé d'un mécanisme amovible à 4 broches qui permet de brancher une fiche de 20 ou 24 broches sur la carte mère. Le connecteur d'alimentation EPS12V est équipé d'un mécanisme amovible à 4 broches qui permet de brancher une fiche à 8 broches ou une fiche à 4 broches « P4/12V » sur la carte mère. Installation Avant de procéder à l’installation, veuillez lire l’intégralité du présent manuel. Étape A: Retrait de votre bloc d’alimentation actuel Si vous montez un tout nouveau système, passez à l’Étape B.

Débranchez le cordon d’alimentation CA de votre prise murale ou l’onduleur du bloc d’alimentation actuel. Débranchez tous les câbles d’alimentation de votre carte vidéo, de votre carte mère et des autres périphériques.

Suivez les instructions fournies dans le manuel de votre châssis et désinstallez votre bloc d’alimentation actuel. Passez à l’Étape B. Étape B: Installation du bloc d’alimentation Corsair Professional Series Gold

Assurez-vous que le câble d’alimentation CA du bloc d’alimentation n’est pas branché. Suivez les instructions fournies dans le manuel de votre châssis et installez le bloc d’alimentation à l’aide des vis fournies. Branchez le câble d'alimentation principal à 24 broches. Le câble d'alimentation principal à 24 broches est équipé d'un mécanisme amovible à 4 broches qui permet de brancher une fiche de 20 ou 24 broches sur la carte mère. a. Si votre carte mère possède une fiche à 24 broches, vous pouvez brancher le câble d’alimentation principal à 24 broches du bloc d’alimentation directement sur votre carte mère. b. Si votre carte mère est équipée d’une fiche à 20 broches, vous pouvez débrancher le câble à 4 broches du connecteur à 24 broches, puis brancher le câble à 20 broches sur la carte mère sans brancher le connecteur à 4 broches. Branchez le câble à 8 broches +12V (EPS12V). a. Si votre carte mère possède une fiche +12V à 8 broches, branchez le câble à 8 broches directement sur la carte mère. b. Si votre carte mère est équipée d'une fiche à 4 broches, débranchez le câble à 8 broches du connecteur à 4 broches, puis branchez le câble à 4 broches correct directement sur la carte mère.

AVERTISSEMENT: La section de 4 broches amovible du connecteur principal à 24

broches n’est pas un connecteur « P4 » ou « +12V ». Si vous l’utilisez à la place du connecteur « P4 » ou « +12V », vous risquez d’endommager gravement le système.

Branchez les câbles périphériques, PCI-Express et SATA. a. Raccordez les câbles périphériques aux fiches d’alimentation de votre disque dur et de votre CD-ROM/DVD-ROM. b. Raccordez le câble SATA aux fiches d’alimentation de votre disque dur SATA. c. Branchez les câbles PCI-Express sur les fiches d’alimentation de votre carte vidéo PCI-Express, le cas échéant. d. Branchez les câbles périphériques aux périphériques nécessitant un petit connecteur à 4 broches. e. Veillez à bien enfoncer chaque câble. Branchez le câble d’alimentation CA sur le bloc d’alimentation et allumez-le en plaçant l’interrupteur en position de marche (désignée par « I »). Félicitations! Vous avez terminé l’installation de votre bloc d’alimentation Corsair Professional Series Gold. Votre système est maintenant prêt à fonctionner! Consignes de Sécurité Importantes ATTENTION, RISQUE D’ÉLECTROCUTION!

Veillez à respecter toutes les instructions et consignes de sécurité du fabricant lors de l’installation. Le non respect de celles-ci peut endommager votre système ou votre bloc d’alimentation et causer des blessures graves, voire la mort.

2. Le bloc d’alimentation contient des tensions élevées. N’ouvrez pas le boîtier et

n’essayez pas de réparer le bloc d’alimentation: il ne contient aucune pièce que l’utilisateur puisse réparer.

3. Ce produit est destiné à une utilisation en intérieur uniquement.

4. N’utilisez pas le bloc d’alimentation à proximité d’eau ou dans un environnement

très chaud ou très humide.

5. Ne l’installez pas près d’une source de chaleur, par exemple un radiateur,

une grille de distribution de chauffage, un poêle ou tout autre appareil produisant de la chaleur.

6. N’insérez jamais d’objets dans la zone de ventilation ouverte ou dans la grille

du ventilateur du bloc d’alimentation.

7. Ne modifiez pas les câbles et/ou les connecteurs fournis avec le

bloc d’alimentation.

8. Si le bloc d’alimentation requiert l’utilisation de câbles modulaires, utilisez

uniquement les câbles fournis par le fabricant. D’autres câbles peuvent ne pas être compatibles avec l’unité et endommager sérieusement votre système ainsi que le bloc d’alimentation.

9. Le connecteur d’alimentation principal à 24 broches est équipé d’un connecteur

amovible à 4 broches. Ce connecteur à 4 broches n’est pas un connecteur P4 ou ATX 12V. Ne forcez pas ce câble dans la fiche P4 ou ATX +12V de la carte mère.

10. Le non respect des instructions du fabricant et/ou de ces consignes de sécurité

aura pour effet l’annulation immédiate de toute garantie. Autorisations et Homologations ICES

ICES-003 EN 55022:2006 + A1:2007, Class B EN61000-3-2:2006 Class D EN61000-3-3: 1995 + A1:2001 + A2:2005 EN55024:1998 + A1:2001 + A2:2003

IEC61000-4-2:1995 + A1:1998 + A2:2000

IEC61000-4-3:2006

IEC61000-4-4:2004

IEC61000-4-5:2005

IEC61000-4-6:2003 + A1:2004 + A2:2006

IEC61000-4-8:1993 + A1:2000

IEC61000-4-11:2004

UL 60950-1 C22.2 NO. 60950-1

AS/NZS CISPR 22:2006, CLASS B

EN 60950-1 IEC 60950-1 GB4943 GB9254 GB17625.1 CNS14336 CNS13438

R IEC 60950-1-2005

R 51318.22-99 R 51318.24-99 R 51317.3.2-2006 R 51317.3.3-99 2002/95/EC, Restriction of Hazardous Substances Directive (Directive européenne limitant l’utilisation de substances dangereuses) 2002/96/EC, Waste Electrical and Electronic Equipment Directive (Directive européenne relative aux déchets d’équipements électriques et électroniques) Commande No.39 de la Chine, Administration pour le Contrôle de la Pollution causée par les Produits d’Information Électronique
