GAMING SERIES GS600 80PLUS BRONZE - Alimentation CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour ordinateur de bureau
Marque	Corsair
Modèle	GAMING SERIES GS600 80PLUS BRONZE
Puissance totale	600 W
Certification	80PLUS Bronze (efficacité jusqu'à 85%)
Rail +12 V	49 A (588 W) - rail simple dédié
Autres tensions	+3.3 V (25 A, 150 W), +5 V (25 A, 150 W), -12 V (0.8 A), +5Vsb (3 A)
Entrée CA	100-240 V, 4-8 A, 47-63 Hz (universelle)
Facteur de puissance	Correction active (PFC) >99%
Ventilateur	140 mm, double roulement à billes, régulation thermique (arrêt à faible charge)
Éclairage LED	LED bleue (commutable par bouton)
Dimensions	150 x 86 x 140 mm (L x H x P)
Format	ATX standard
Protections	Surtension, surcharge, sous-tension, court-circuit
Compatibilité	ATX12V v2.3, rétrocompatible v2.2 et v2.01
Câbles principaux	ATX 24 broches (modulaire amovible 4 broches), EPS12V 8 broches (modulaire 4 broches)
Câbles PCI-E	2 câbles, 1 connecteur par câble, longueur 600 mm
Câbles SATA	2 câbles, 3 connecteurs par câble, longueur 600 mm
Autres câbles	2 câbles périphériques (3 connecteurs, 750 mm), 2 adaptateurs disquette (attachés aux câbles périphériques)
MTBF	100 000 heures
Garantie	Accès à vie à l'assistance technique et SAV Corsair
Contenu de l'emballage	Bloc d'alimentation, cordon CA, attaches pour câbles, vis de fixation
Normes et certifications	FCC, CE, UL, TUV, CB, CCC, BSMI, GOST, WEEE, RoHS

FOIRE AUX QUESTIONS - GAMING SERIES GS600 80PLUS BRONZE CORSAIR

Quelle est la puissance réelle de l'alimentation Corsair GS600 ?

La puissance totale est de 600 W. Le rail +12 V peut fournir jusqu'à 49 A (588 W), ce qui est suffisant pour la plupart des configurations gaming. Les rails +3.3 V et +5 V peuvent fournir chacun 150 W.

Est-ce que cette alimentation est compatible avec ma carte mère ?

Oui, elle est compatible avec les cartes mères ATX standard. Le connecteur ATX 24 broches est modulaire : vous pouvez détacher un bloc de 4 broches pour l'adapter aux cartes mères à 20 broches. Le connecteur EPS12V (8 broches) est également modulable en 4 broches pour les cartes mères plus anciennes.

Comment installer le bloc d'alimentation Corsair GS600 ?

Suivez ces étapes : 1) Débranchez l'ancienne alimentation. 2) Fixez la nouvelle dans le boîtier avec les vis fournies. 3) Branchez les câbles : ATX 24 broches sur la carte mère, EPS12V pour le processeur, PCI-E pour la carte graphique, SATA pour les disques, et périphériques pour les autres composants. 4) Branchez le cordon CA et allumez l'interrupteur. Consultez le manuel complet pour plus de détails.

Pourquoi le ventilateur de mon alimentation ne tourne-t-il pas ?

C'est normal ! Le ventilateur à régulation thermique de 140 mm s'arrête complètement à faible charge et basse température. Il ne se remet à tourner que lorsque la charge ou la température augmente. Cela permet un fonctionnement silencieux dans les phases légères.

Comment contrôler l'éclairage LED du ventilateur ?

Sur le GS600, appuyez sur le bouton situé près de l'interrupteur pour allumer ou éteindre la LED bleue. Pour les modèles GS700 et GS800, le même bouton permet de basculer entre bleu, rouge, blanc ou d'éteindre les LED.

Quelles protections de sécurité sont intégrées ?

L'alimentation dispose d'une protection contre les surtensions (OVP), surcharges (OCP), sous-tensions (UVP) et courts-circuits (SCP). Ces protections protègent les composants de votre PC en cas de problème électrique.

Quelle est la certification 80PLUS Bronze et pourquoi est-ce important ?

La certification 80PLUS Bronze garantit un rendement d'au moins 85% à 100% de charge, 82% à 50% et 81% à 20%. Cela signifie moins de chaleur perdue, des ventilateurs plus silencieux et des économies d'énergie sur votre facture d'électricité.

Puis-je utiliser des câbles modulaires d'autres marques avec ce bloc ?

Non, il est impératif d'utiliser uniquement les câbles fournis par Corsair. Les câbles d'autres marques peuvent avoir un brochage différent et endommager sérieusement votre système et l'alimentation. La garantie serait annulée en cas de non-respect.

Comment nettoyer mon bloc d'alimentation Corsair GS600 ?

Pour nettoyer l'alimentation, débranchez-la d'abord. Utilisez un chiffon sec ou une bombe d'air comprimé pour enlever la poussière de la grille du ventilateur et des ouvertures. N'ouvrez jamais le boîtier, car il contient des tensions dangereuses et aucune pièce réparable par l'utilisateur.

Quelle est la garantie de cette alimentation ?

Corsair offre un accès à vie à son assistance technique et à son service après-vente. Les conditions exactes de garantie sont détaillées sur le site officiel de Corsair. Conservez votre preuve d'achat pour toute réclamation.

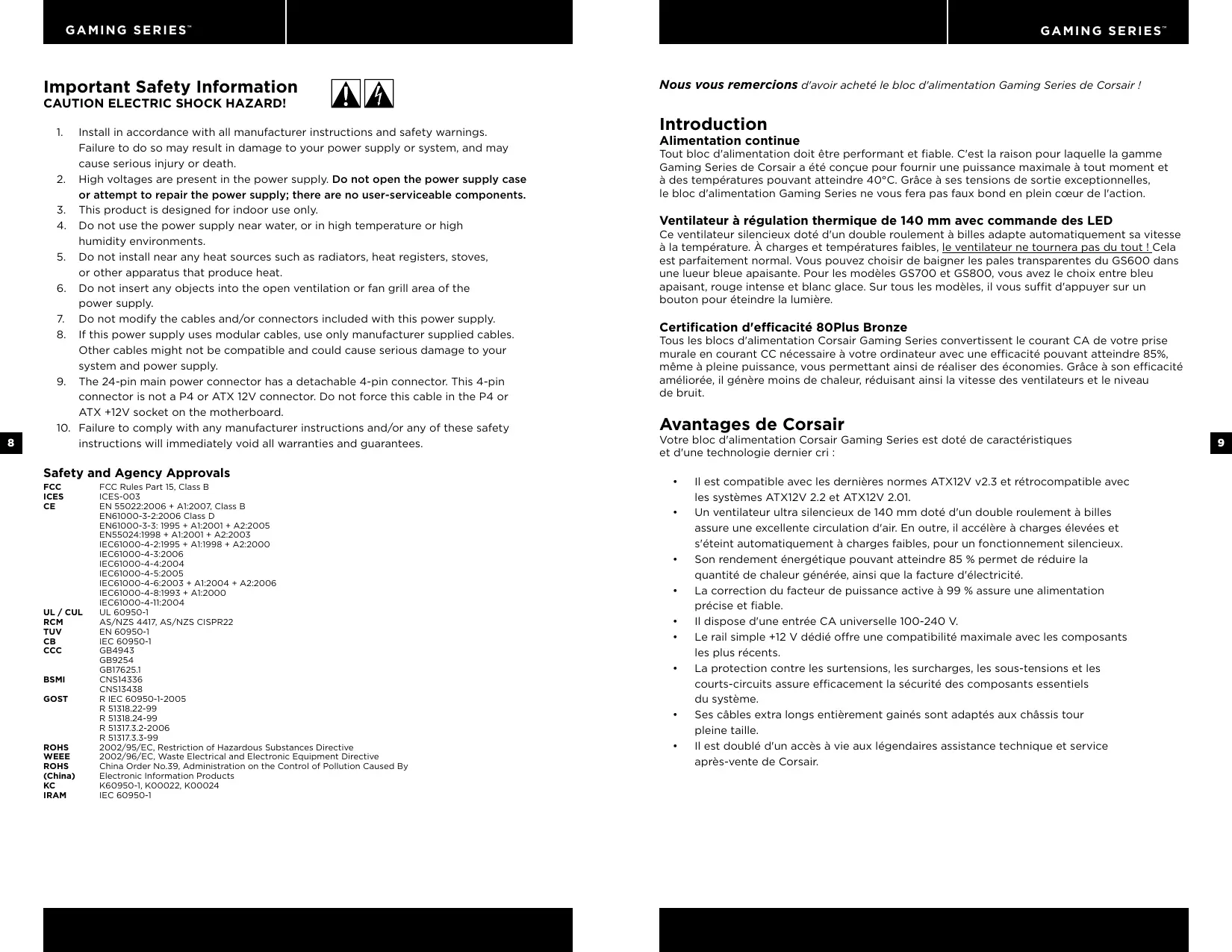

MODE D'EMPLOI GAMING SERIES GS600 80PLUS BRONZE CORSAIR

Nous vous remercions d'avoir acheté le bloc d'alimentation Gaming Series de Corsair !

Tout bloc d'alimentation doit être performant et fiable. C'est la raison pour laquelle la gamme Gaming Series de Corsair a été conçue pour fournir une puissance maximale à tout moment et à des températures pouvant atteindre 40°C. Grâce à ses tensions de sortie exceptionnelles, le bloc d'alimentation Gaming Series ne vous fera pas faux bond en plein cœur de l'action.

Ventilateur à régulation thermique de 140 mm avec commande des LED

Ce ventilateur silencieux doté d'un double roulement à billes adapte automatiquement sa vitesse à la température. À charges et températures faibles, le ventilateur ne tournera pas du tout ! Cela est parfaitement normal. Vous pouvez désirer de baigner les pales transparentes du GS600 dans une lueur bleue apaisante. Pour les modèles GS700 et GS800, vous avez le choix entre bleu apaisant, rouge intense et blanc glace. Sur tous les modèles, il vous suffit d'appuyer sur un bouton pour éteindre la lumière.

Certification d'efficacité 80PLUS bronze

Tous les blocs d'alimentation Corsair Gaming Series convertissent le courant CA de votre prise murale en courant CC nécessaire à votre ordinateur avec une efficacité pouvant atteindre 85%, même à pleine puissance, vous permettant ainsi de réaliser des économies. Grâce à son efficacité améliorée, il génère moins de chaleur, réduisant ainsi la vitesse des ventilateurs et le niveau de bruit.

Avantages de corsair

Votre bloc d'alimentation Corsair Gaming Series est doté de caractéristiques et d'une technologie dernier cri :

• Il est compatible avec les dernières normes ATX12V v2.3 et rétrocompatible avec les systèmes ATX12V 2.2 et ATX12V 2.01.
• Un ventilateur ultra silencieux de 140 mm doté d'un double roulement à billes assure une excellente circulation d'air. En outre, il accélère à charges élevées et s'éteint automatiquement à charges faibles, pour un fonctionnement silencieux.
• Son rendement énergétique pouvant atteindre 85% permet de réduire la quantité de chaleur générée, ainsi que la facture d'électricité.
• La correction du facteur de puissance active à 99% assure une alimentation précise et fiable. Il dispose d'une entrée CA universelle 100-240 V.
• Le rail simple +12 V dédié offre une compatibilité maximale avec les composants les plus récents.
• La protection contre les surtensions, les surcharges, les sous-tensions et les courts-circuits assure efficacement la sécurité des composants essentiels du système.
• Ses câbles extra longs entièrement gainés sont adaptés aux châssis tour pleine taille.
• Il est double d'un accès à vie aux légendaires assistance technique et service après-venture de Corsair.

Caractéristiques techniques du bloc d'alimentation

Dimensions: 5,9 × 3,4 × 5,5 pouces; 150 × 86 × 140 ~mm (I x H x L) MTBF:100000heures.

Modèle	GS600
Entrée CA	100-240V 4-8A 47-63Hz
Sortie CC nominale	+3.3V	+5V	+12V	-12V	+5Vsb
Charge maximale	25A	25A	49A	0.8A	3A
Puisance totale	150W		588W	9.6W	15W
	600W

Modèle	GS700
Entrée CA	100-240V 6-12A 47-63Hz
Sortie CC nominale	+3.3V	+5V	+12V	-12V	+5Vsb
Charge maximale	25A	25A	58A	0.8A	3A
Puisance totale	150W		696W	9.6W	15W
	700W

Modèle	GS800
Entrée CA	100-240V 6-12A 47-63Hz
Sortie CC nominale	+3.3V	+5V	+12V	-12V	+5Vsb
Charge maximale	25A	25A	66A	0.8A	3A
Puisance totale	150W		792W	9.6W	15W
	800W

Contenu de l'emballage

• Bloc d'alimentation Corsair Gaming Series Cordon d'alimentation CA
• Attaches pour câbles
• Vis de fixation

Configuration des câbles Corsair

GS600
Qté	Longueur	Nombre de connecteurs par câble
1	600mm ± 25mm	1	Câble ATX (24 broches)
1	650mm ± 25mm	1	Câble de processeur EPS12V (8 broches)
2	600mm ± 25mm	1	Câble PCI-E
2	600mm ± 25mm	3	Câble SATA
2	750mm ± 25mm	3	Câble périphérique
2	750mm ± 25mm	1	Adaptateur de disquette

GS700
Qté	Longueur	Nombre de connecteurs par câble
1	600mm ± 25mm	1	Câble ATX (24 broches)
1	650mm ± 25mm	1	Câble de processeur EPS12V (8 broches)
2	600mm ± 25mm	1	Câble PCI-E
2	700mm ± 25mm	4	Câble SATA
2	750mm ± 25mm	3	Câble périphérique
2	750mm ± 25mm	1	Adaptateur de disquette

GS800
Qté	Longueur	Nombre de connecteurs par câble
1	600mm ± 25mm	1	Câble ATX (24 broches)
1	650mm ± 25mm	1	Câble de processeur EPS12V (8 broches)
4	600mm ± 25mm	1	Câble PCI-E
2	700mm ± 25mm	4	Câble SATA
2	850mm ± 25mm	4	Câble périphérique
2	850mm ± 25mm	1	Adaptateur de disquette

Remarques:

• Les connecteurs disquette sont attachés à l'extrémité du câble périphérique.
• Le connecteur ATX étant modulaire, grâce à un bloc amovible de 4 broches, il est compatible avec les fiches 20 ou 24 broches.
• Le connecteur EPS12V 8 ou 4 broches (aussi appelées « P4/12V »).

Installation

Avant de procéder à l'installation, veuillez lire l'intégralité du présent manuel.

Étape A: Retrait de votre bloc d'alimentation actuel

Si vous montez un tout nouveau système, passez à l'Étape B.

1. Débranchez le cordon d'alimentation CA de votre prise murale ou de l'onduleur ainsi que du bloc d'alimentation actuel.
2. Débranchez tous les câbles d'alimentation de votre carte vidéo, de votre carte mère et des autres périphériques.
3. Suivez les instructions fournies dans le manuel de votre boîtier et désinstallez votre bloc d'alimentation actuel.
4. Passez à l'Étape B.

Étape B: Installation du bloc d'alimentation Corsair Gaming Series

1. Assurez-vous que le câble d'alimentation CA du bloc d'alimentation n'est pas branché.
2. Suivez les instructions fournies dans le manuel de votre boîtier et installez le bloc d'alimentation à l'aide des vis fournies.
3. Branchez le câble d'alimentation principal à 24 broches. Le connecteur ATX à 24 broches étant modulaire, il est compatible avec les fiches 20 ou 24 broches.

a. Si votre carte mère possède une fiche à 24 broches, vous pouvez brancher le connecteur directement. b. Si votre carte mère est équipée d'une fiche à 20 broches, il suffit de détacher le bloc de 4 broches amovible, puis de brancher les 20 broches fixes sur la carte mère, sans le bloc amovible.

1. Branchez le câble à 8 broches +12 V (EPS12V).

a. Si votre carte mère possède une fiche +12 V à 8 broches, branchez le connecteur directement. b. Si votre carte mère est équipée d'une fiche à 4 broches, détachez le bloc amovible de 4 broches, puis branchez les 4 broches restantes directement.

AVERTISSEMENT: le bloc de 4 broches amovible du connecteur ATX à 24 broches n'est pas un connecteur « P4 » ou « +12V ». Si vous le branchez à la fiche « P4 » ou « +12V », vous risquez d'endommager gravement le système.

1. Branchez les câbles périphériques, PCI-Express et SATA.

a. Raccordez les câbles périphériques aux fiches d'alimentation de votre disque dur et de votre lecteur CD-ROM/DVD-ROM. b. Raccordez les câbles SATA aux fiches d'alimentation de votre disque dur ou SSD SATA.

c. Branchez les câbles PCI-Express sur les fiches d'alimentation de votre carte vidéo PCI-Express, le cas échéant. d. Branchez les câbles périphériques aux périphériques nécessitant un petit connecteur à 4 broches. e. Veillez à bien enfoncer chaque câble.

1. Branchez le câble d'alimentation CA sur le bloc d'alimentation et allumez-le en appuyant sur l'interrupteur (position de marche désignée par « I »).

Félicitations! Vous avez terminé l'installation de votre bloc d'alimentation Corsair Gaming Series. Notre système est maintenant prêt à fonctionner!

Commande des LED du ventilateur

Les LED sont contrôlées à l'aide d'un bouton situé près de l'interrupteur marche-arrêt. Pour le GS600, appuyez sur le bouton pour allumer ou éteindre les LED bleues. Pour les modèles GS700 et GS800, appuyez sur le bouton pour basculer entre rouge, blanc et bleu ou éteindre le ventilateur.

Consignes de sécurité importantes attention, RISQUE d'électrocution!

1. Veillez à respecter toutes les instructions et consignes de sécurité du fabricant lors de l'installation. Le non-respect de celles-ci peut endommager votre système ou votre bloc d'alimentation et causer des blessures graves, voir la mort.
2. Le bloc d'alimentation contient des tensions élevées. N'ouvre pas le boîtier du bloc d'alimentation et n'essayez pas de le réparer : il ne contient aucune pièce que l'utilisateur puisse réparer.
3. Ce produit est destiné à une utilisation en intérieur uniquement.
4. N'utilisez pas le bloc d'alimentation à proximité d'eau ou dans un environnement très chaud ou très humide.
5. Ne l'installe pas près d'une source de chaleur, par exemple un radiateur, une grille de distribution de chauffage, un poêle ou tout autre appareil produisant de la chaleur.
6. N'insérez jamais d'objets dans la zone de ventilation ouverte ou dans la grille du ventilateur du bloc d'alimentation.
7. Ne modifie pas les câbles et/ou les connecteurs fournis avec le bloc d'alimentation.
8. Si le bloc d'alimentation requiert l'utilisation de câbles modulaires, utilisez uniquement les câbles fournis par le fabricant. D'autres câbles peuvent ne pas être compatibles avec l'unité et endommager sérieusement votre système ainsi que le bloc d'alimentation.
9. Le connecteur ATX à 24 broches est doté d'un bloc amovible de 4 broches. Ce bloc de 4 broches n'est pas un connecteur P4 ou ATX 12V. N'essayez pas de le faire entrer de force dans la fiche P4 ou ATX +12V de la carte mère.
10. Le non-respect des instructions du fabricant et/ou de ces consignes de sécurité aura pour effet l'annulation immédiate de toute garantie.

Autorisations et homologations

FCC FCC Rules Part 15, Class B ICES ICES-003 CE EN 55022:2006 + A1:2007, Class B EN61000-3-2:2006 Class D EN61000-3-3: 1995 + A1:2001 + A2:2005 EN55024:1998 + A1:2001 + A2:2003 IEC61000-4-2:1995 + A1:1998 + A2:2000 IEC61000-4-3:2006 IEC61000-4-4:2004 IEC61000-4-5:2005 IEC61000-4-6:2003 + A1:2004 + A2:2006 IEC61000-4-8:1993 + A1:2000 IEC61000-4-11:2004 UL/CUL UL60950-1 RCM AS/NZS 4417, AS/NZS CISPR22 TUV EN 60950-1 CB IEC 60950-1 CCC GB4943 GB9254 GB17625.1 BSMI CNS14336 CNS13438 GOST R IEC 60950-1-2005 R 51318.22-99 R 51318.24-99 R 51317.3.2-2006 R 51317.3.3-99 ROHS 2002/95/CE, Restriction of Hazardous Substances Directive (Directive européenne limitant l'utilisation de substances dangereuses) WEEE 2002/96/CE, Directive européenne relative aux déchets d'équipements électriques et électroniques ROHS Commande n°39 de la Chine, Administration pour le Contrôle de la Pollution (Chine) causée par les Produits d'Information Électronique K60950-1, K00022, K00024 IRAM IEC 60950-1
