Type de produit	Enceinte bibliothèque bass-reflex 2 voies
Marque	FOCAL
Modèle	705 (Chorus 705)
Dimensions (H x L x P)	315 x 190 x 227 mm
Poids net (unité)	5,7 kg
Réponse en fréquence (±3 dB)	65 Hz - 28 kHz
Sensibilité (2,83 V/1 m)	89 dB
Impédance nominale	8 ohms
Impédance minimale	3 ohms @ 200 Hz
Puissance amplificateur recommandée	25 - 100 W
Fréquence de filtrage	3000 Hz
Haut-parleurs	Grave/Médium Polyglass 13 cm, Tweeter TNV à dôme inversé 25 mm (alliage aluminium/magnésium)
Technologies	Polyglass® (cône), TNV (tweeter à dôme inversé), OPC® (filtre à phase optimisée)
Construction	MDF avec flancs non parallèles, évent profilé, ouate acoustique
Connectique	Bornes multi-prises (câbles dénudés jusqu'à 4 mm, fourches, bananes)
Utilisation	Stéréo et home cinéma (peut servir d'enceinte surround)
Accessoires fournis	Manuel utilisateur, 4 pointes de découverte, 4 contre-écrous, 4 embouts de protection
Entretien et nettoyage	Dépoussiérage avec chiffon sec ; taches : chiffon humide. Ne pas utiliser de solvants, détergents, alcools ou produits corrosifs.
Sécurité	Éviter proximité de source de chaleur ; utiliser un amplificateur de puissance adéquate pour éviter saturation et destruction du tweeter.
Période de rodage	Quelques semaines ; accélérer en faisant fonctionner une vingtaine d'heures.
Garantie	2 ans (France), non transmissible ; retour au revendeur dans l'emballage d'origine.
Origine	France (Focal-JMlab)

FOIRE AUX QUESTIONS - 705 FOCAL

Comment brancher les enceintes Focal 705 ?

Utilisez les bornes multi-prises : dénudez le câble sur 4 mm max, insérez-le dans la borne et serrez. Respectez la polarité (+ sur +, - sur -). Pour les fiches bananes, retirez les opercules en plastique (selon normes locales).

Quelle est la puissance d'amplificateur recommandée pour les Focal 705 ?

La puissance recommandée est de 25 à 100 W. Ne pas utiliser un amplificateur trop faible pour éviter la saturation, qui peut endommager le tweeter.

Comment positionner les enceintes Focal 705 pour un meilleur son ?

Placez-les symétriquement face à la zone d'écoute, en formant un triangle équilatéral. Le tweeter doit être au niveau des oreilles. Évitez les angles et murs proches pour ne pas exacerber les graves. Utilisez la formule B² = AC pour un positionnement optimal.

Faut-il une période de rodage pour les Focal 705 ?

Oui, les haut-parleurs nécessitent un rodage de quelques semaines. Pour accélérer, faites fonctionner les enceintes une vingtaine d'heures à volume modéré avant de profiter pleinement de leurs performances.

Quels câbles utiliser avec les Focal 705 ?

Choisissez des câbles de qualité avec une section adaptée à la longueur. Consultez votre revendeur. Les bornes acceptent des câbles dénudés jusqu'à 4 mm de diamètre.

Puis utiliser les Focal 705 en home cinéma ?

Oui, elles peuvent servir d'enceintes avant ou surround. Pour une cohérence sonore, utilisez des enceintes centrales et surround de la même gamme Chorus.

Comment entretenir les enceintes Focal 705 ?

Dépoussiérez avec un chiffon sec. Pour les taches, utilisez un chiffon humide. N'utilisez jamais de solvants, détergents, alcools ou produits corrosifs.

Les pointes fournies sont-elles obligatoires ?

Non, mais elles sont recommandées pour les enceintes colonnes (modèles 714/716/726) afin d'assurer stabilité et isolation. Pour les 705 (bibliothèque), elles ne sont pas fournies. Utilisez les pointes si vous placez les enceintes sur un support.

Que faire si le son est dur ou agressif ?

Cela peut être dû à une pièce trop réverbérante. Ajoutez des matériaux absorbants (tapis, rideaux, meubles rembourrés). Éloignez les enceintes des murs ou orientez-les moins directement vers la zone d'écoute.

Comment fixer les Focal 705 au mur ?

Utilisez les fixations murales adaptées (non fournies). Vissez le support au mur avec des chevilles appropriées. Accrochez l'enceinte en suivant les instructions de montage (fig. H dans la notice).

MODE D'EMPLOI 705 FOCAL

Manuel d'utilisation

Page 5 : English Page 14 : Français

Nous vous remercions d'avoir choisi les enceintes Focal et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de hautparleurs pour la haute fidélité et le home cinema. Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre et de le conserver avec précaution pour vous y référer ultérieurement.

Focal 3.1.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

Les haut-parleurs utilisés dans Chorus sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au maximum de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourriez profiter intégralement des performances de vos enceintes Chorus.

Contenu du carton :

• 1 x enceinte
• 1 x manuel utilisateur
• 4 x pointe de découverte (714/716/726)
• 4x contre-écrou [714/716/726]
• 4 x embouts de protection pour les pointes (714/716/726)

Pour validation de la garantie FOCAL-JMLAB, merci de nous retourner la garantie jointe dans les 10 jours.

Caracteristiques

Tweeter TNV à dôme inversé en alliage aluminium / magnésium : le tweeter de la Chorus utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage aluminium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidité et d'amortissement, pour un aigu à la fois doux et dynamique.

Méridium et woofer à cône Polyglass® : membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions.

Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.

Construction en MDF avec flancs rapportés non parallèles : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.

Évent profilé : grave puissant sans distorsion.

Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profond.

Connexions haute fiabilité, couple de serrage élevé.

Pointes de dévissage fournies.

Branchements

Les connecteurs des Chorus assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en vigueur dans certains pays. Ne pas retirer les opercules en plastique.

Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement.

Choix de l'emplacement

Vos enceintes Chorus ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes home cinema. Il convient toutefois d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste.

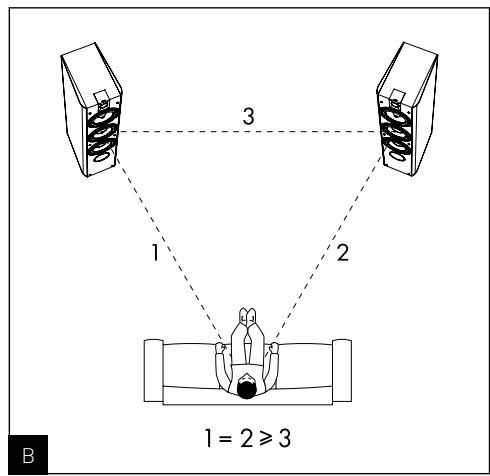

Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. B).

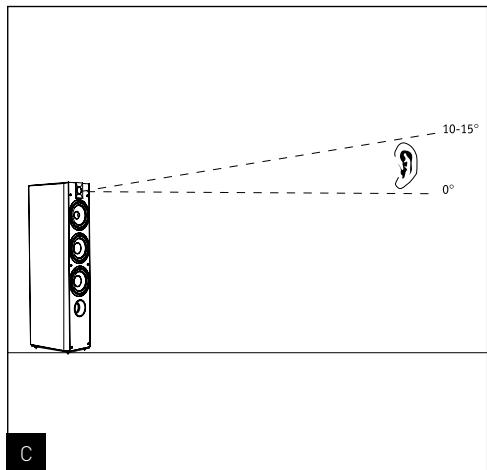

Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. C).

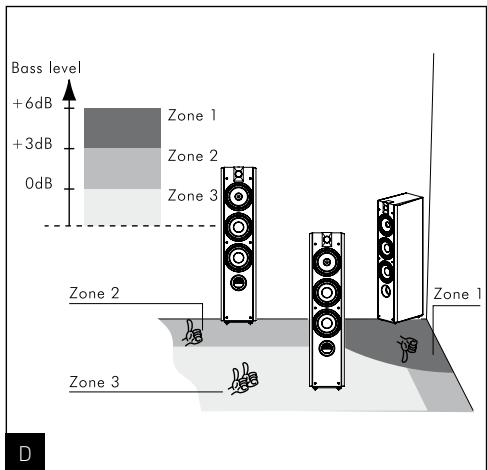

Ne placez pas les enceintes trop près d'un angle de la pièce et évitez de trop les rapprocher d'un mur. Ceci aura pour effet d'exiter certaines résonances de la pièce et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour rééquilibrer le niveau de grave (fig. D).

Optimisation

Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

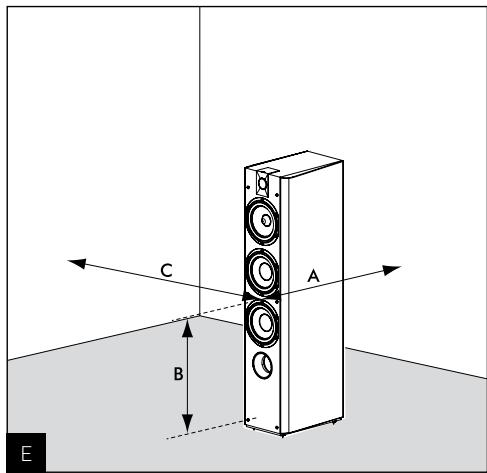

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C), la relation B² = AC définit la position idéale de l'enceinte.

• Exemple :

Si le centre du boomer est éloigné du mur arrêté de 50 cm (A) et à 60 cm du sol (B), alors le mur lésral sera idéalement à 72 cm (C = B^3 /A = 72cm) (fig. E).

Conseils d'utilisation

Le comportement des enceintes Chorus dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.

La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute.

Le son est dur, agressif : l'acoustique de votre pièce est probablement trop réverbérante. Envisagez l'utilisation de matériaux absorbants (tapis, canapé, tentures murales, rideau...) et réfléchissants (mobilier) pour absorber ou diffuser les résonances.

Le son est "plat", étouffé : excess de matériel aux absorbants dans la pièce, le son est bouché, sans relief. Recherche un meilleur compromis entre les matériaux absorbants et refléchissants de votre intérieur.

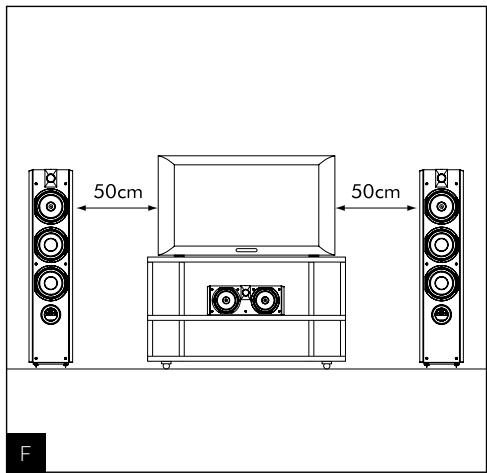

D'une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l'inverse, le mur placé derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions arrière ne viennent "polluer" la perception de l'image stéréophonique. Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'exclure certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").

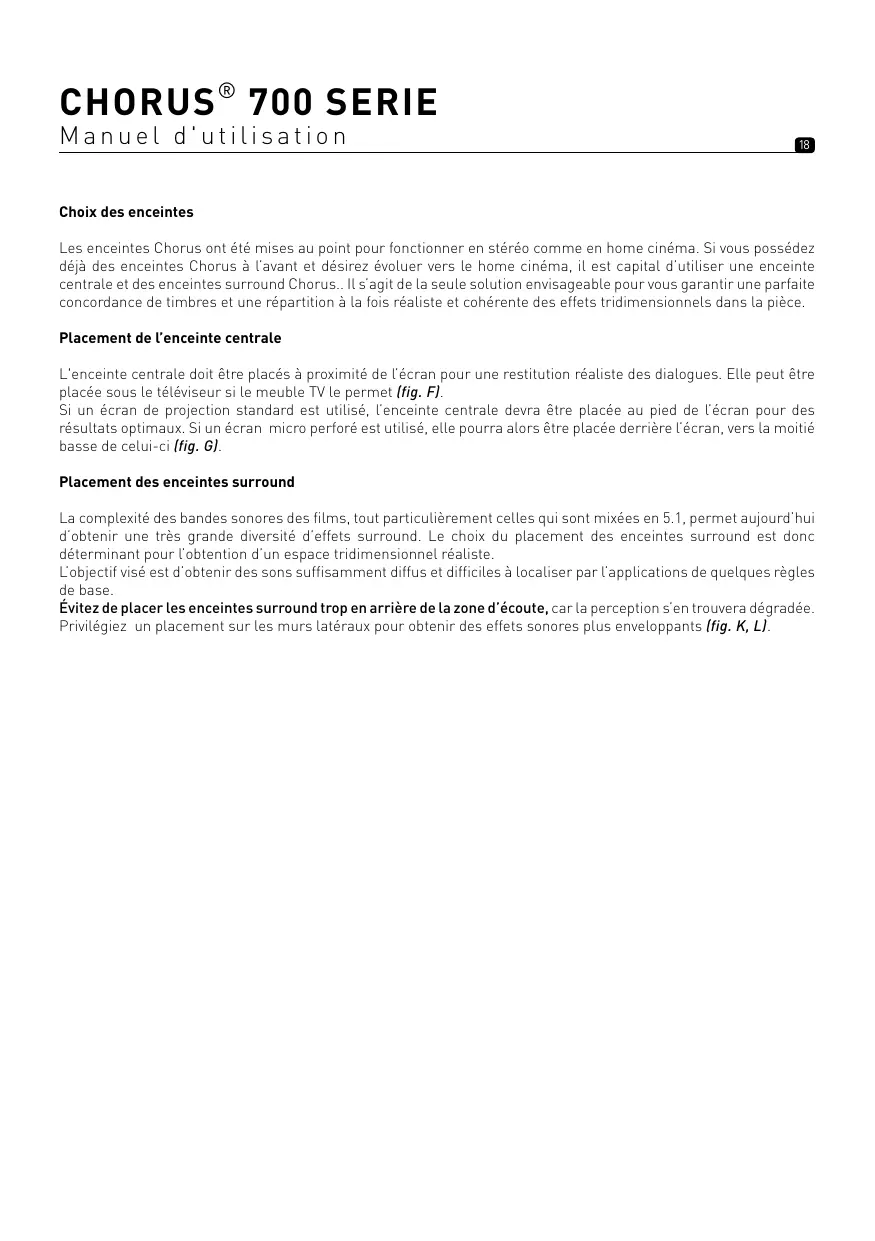

Choix des enceintes

Les enceintes Chorus ont été mises au point pour fonctionner en stéréo comme en home cinema. Si vous possédez déjà des enceintes Chorus à l'avant et désirez évoluer vers le home cinema, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus... Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbres et une répartition à la fois réaliste et cohérente des effets tridimensionnels dans la pièce.

Placement de l'enceinte centrale

L'enceinte centrale doit être placée à proximité de l'écran pour une restitution réaliste des dialogues. Elle peut être placée sous le téléviseur si le meuble TV le permet (fig. F).

Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l'écran, vers la moitié supérieure de celui-ci (fig. G).

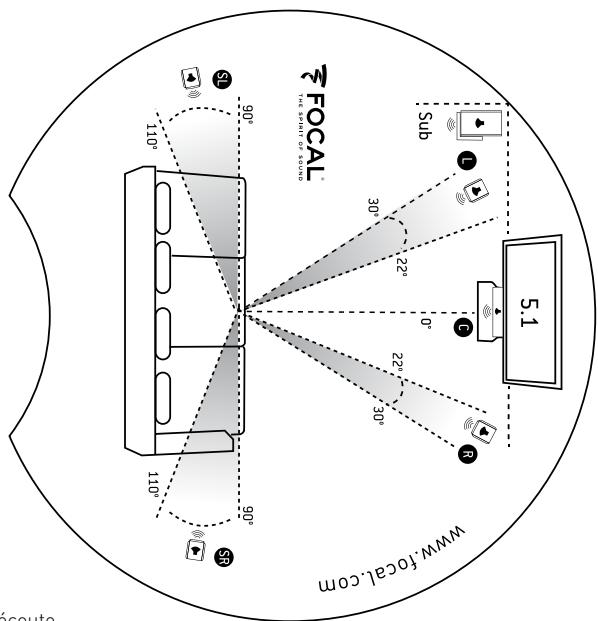

Placement des enceintes surround

La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le besoin du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste.

L'objectif visé est d'obtenir des sons suffisamment diffus et difficiles à localiser par l'application de quelques règles de base.

Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée. Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants (fig. K, L).

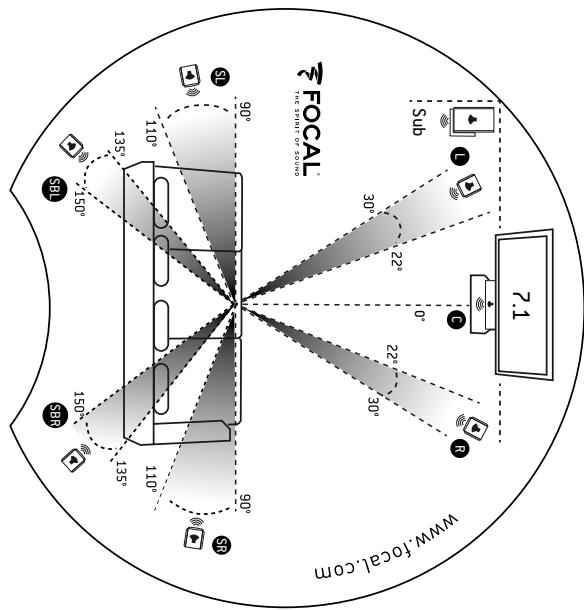

Emplacement des satellites

• Installez-vous à votre place d'écoute
• Positionner l'outil ci-dessous face à votre écran
• Il vous donne le meilleur positionnement pour vos enceintes

Face à l'écran

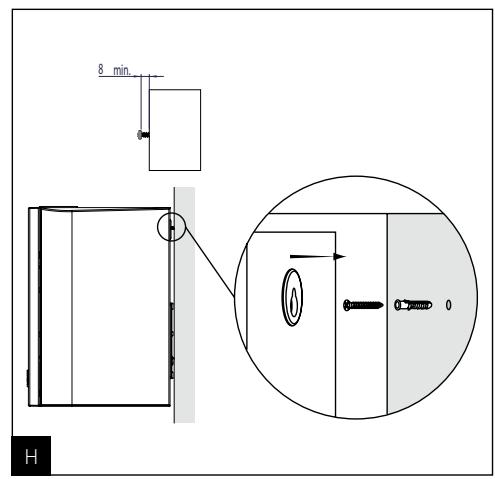

Fixation enceintes bookshelf (705)

Montez l'enceinte comme indiqué (fig. H).

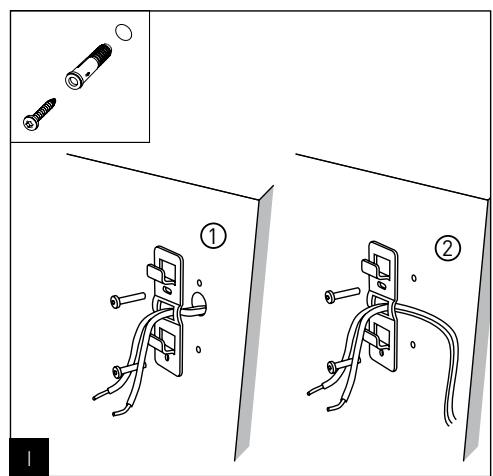

Fixation surround sur support polyfix (SR 700)

• Positionner le support mural sur la cloison et percer. N'utilise que des chevilles de fixation adaptées à la nature de votre cloison.
• Si le câble haut-parleur est encastré dans la cloison, le faire passer par l'orifice du support mural comme indiqué ①. Si le câble est fixe contre la cloison, le faire passer sous le passage de câble du support comme indiqué ②.
• Faites passer le câble haut-parleur dans la plaque Polyfix comme indiqué.
• Clippez la plaque de l'enceinte sur le support mural comme indiqué (fig. 1, J).

Accessoires

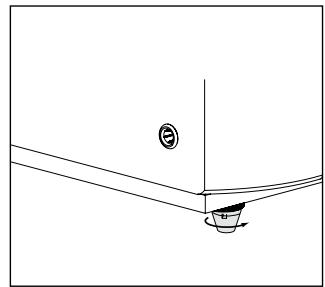

Les enceintes colonnes Chorus 700 sont fournies avec quatre pointes (cônes) de découverte, à visser au besoin sur les 4 inserts métalliques situés à la base de l'enceinte.

Les pointes permettent d'assurer une très bonne stabilité aux enceintes colonnes, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes fournies sont réglables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucun basculement. Une fois la hauteur des pointes déterminée, les bloquer avec le contre-écrou.

Précautions d'utilisation

Le tweeter TNV utilise un alliage aluminium / magnésium relativement souple, possédant un effet de "mémoire de forme" pour le mettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place les grilles de protection en tissu pour mettre le dôme à l'abri. Si la surface du dôme est marquée, le tweeter pourrait être altéré.

L'entretien des enceintes Chorus se limite à un dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommandons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.

Éviter la proximité d'une source de chaleur.

Choix de l'amplificateur

Ce n'est pas l'excès de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet, si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter.

La capacité dynamique et la définition des enceintes Chorus sont suffisamment élevées pour permettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts et de ce budget.

Choix des câbles

Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.

Mise en place d'embouts de protection sur pointes

\section*{Caractéristiques}

	Chorus 705	Chorus 706	Chorus 714	Chorus 716
Type	Bibliothèque bass reflex 2 voies	Bibliothèque bass reflex 2 voies	Colonne bass reflex 2 voies et demie	Colonne bass reflex 2 voies et demie
Haut-parleurs	Grave / Médium Polyglass 13 cm	Grave / Médium Polyglass 16,5 cm	Grave Polyglass 13 cm	Grave Polyglass 16,5 cm
	Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm	Grave / Médium Polyglass 13 cm	Grave / Médium Polyglass 16,5 cm
			Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm
Réponse en fréquence (±3 dB)	65 Hz - 28 kHz	55 Hz - 28 kHz	52 Hz - 28 kHz	50 Hz - 28 kHz
Sensibilité (2,83V/1m)	89 dB	90 dB	91 dB	91,5 dB
Impédance nominale	8 ohms	8 ohms	8 ohms	8 ohms
Impédance minimum	3 ohms @ 200Hz	3.6 ohms @ 226Hz	4.2 ohms @ 160Hz	4.3 ohms @ 146Hz
Puisance ampli recommendsée	25 / 100 W	25 / 120 W	30 / 150 W	40 / 200 W
Fréquence de filtrage	3000Hz	3000Hz	300-3000Hz	300-3000Hz
Dimensions (H x L x P)	315 x 190 x 227 mm	390 x 220 x 263 mm	900 x 200 x 268 mm	950 x 221 x 308 mm
Poids (unité)	5,7 kg	8,2 kg	16 kg	20,5 kg

	Chorus 726	Chorus CC 700	Chorus SR 700
Type	Colonne bass reflex3 voies	Enceinte centraleblindée 2 voiesclose / bass reflex	Enceinte surroundclose 2 voies
Haut-parleurs	2 x gravePolyglass 16,5 cm	2 x grave / médiumPolyglass 16,5 cm	Grave / médiumPolyglass 16,5 cm
	Médium Polyglass16,5 cm	Tweeter TNV àdôme inversé 25 mm	Tweeter TNV àdôme inversé 25 mm
	Tweeter TNVà dôme inversé 25 mm
Réponse en fréquence(±3 dB)	48 Hz - 28 kHz	61 Hz - 28 kHz	75 Hz - 28 kHz
Sensibilité (2,83V/1m)	91,5 dB	91 dB	90 dB
Impédance nominale	8 ohms	8 ohms	8 ohms
Impédance minimum	2.9 ohms @ 118Hz	5.2 ohms @ 160Hz	3.7 ohms @ 260Hz
Puisance ampli-recommendée	40 / 250 W	25 / 200 W	25 / 100 W
Fréquence de filtrage	300-3000Hz	3000Hz	3000Hz
Dimensions (H x L x P)	990 x 222 x 343 mm	185 x 491 x 195 mm	295 x 398 x 149 mm
Poids (unité)	23,5 kg	7,5 kg	4,7 kg

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...)

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauière cedex - FRANCE

Il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Modèle:

N° de série :

Nom du revendeur :

Ville :

Date de l'achat :

Prix delachat:

Votrernom

Age :, Profession :

Votre adresse email :

Composition de votre installation (marque, modèle) :

• iPod, iPad, iPhone®:

Autres lecteurs de musique portable:

■ Tuner/Web Radio :

DVD:

Blu Ray :

CD/SACD:

Satellite/TNT:

Ecran plat :

Amplificateur :

Autres :

Votre choix pour l'achat de ce modèle focal s'est fait en fonction de :

Conseil du revendeur

Conseil d'amis, relation

Visitedexposition, alon

Article de presse

Rapport qualité / prix

Esthétique/Finition

□Autre

Son

En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques?

Dites en quelques mots pourquoi vous avez choisi Focal...

Vos annotations eventuelles :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
