Intitulé	Valeur / Description
Type de produit	Enceinte acoustique
Caractéristiques techniques principales	2 voies, haut-parleur de grave de 165 mm, haut-parleur d'aigu de 25 mm
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	Haut. : 360 mm, Larg. : 230 mm, Prof. : 290 mm
Poids	Environ 8 kg par enceinte
Compatibilités	Amplificateurs compatibles avec enceintes passives
Type de batterie	Non applicable (enceinte passive)
Tension	Non applicable (enceinte passive)
Puissance	Puissance nominale : 100 W, puissance maximale : 200 W
Fonctions principales	Restitution sonore de haute qualité, utilisation en home cinéma ou en système audio
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Informations générales	Conçue pour une utilisation en intérieur, idéale pour les audiophiles

FOIRE AUX QUESTIONS - 726 FOCAL

Quels sont les types de connexion disponibles pour le FOCAL 726 ?

Le FOCAL 726 dispose de connexions XLR et RCA pour une intégration facile dans votre système audio.

Comment régler le niveau de basses sur le FOCAL 726 ?

Pour régler le niveau des basses, utilisez le potentiomètre de volume sur l'arrière de l'enceinte, en fonction de vos préférences d'écoute.

Que faire si le son est distordu sur mon FOCAL 726 ?

Vérifiez d'abord les connexions et assurez-vous qu'aucun câble n'est endommagé. Ensuite, réduisez le volume pour éviter la saturation.

Le FOCAL 726 fonctionne-t-il avec un amplificateur ?

Oui, le FOCAL 726 peut être utilisé avec un amplificateur, mais il est également actif et peut fonctionner sans amplificateur externe.

Comment nettoyer le FOCAL 726 en toute sécurité ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les nettoyants abrasifs et l'eau.

Y a-t-il une garantie pour le FOCAL 726 ?

Oui, le FOCAL 726 est généralement couvert par une garantie de 2 ans. Vérifiez les conditions spécifiques auprès de votre revendeur.

Comment positionner le FOCAL 726 pour un son optimal ?

Placez le FOCAL 726 à hauteur d'oreille, à environ 1 mètre du mur arrière pour éviter les réflexions indésirables.

Puis-je utiliser le FOCAL 726 pour des sessions de mixage ?

Oui, le FOCAL 726 est conçu pour offrir une réponse précise et est idéal pour les sessions de mixage en studio.

Le FOCAL 726 est-il compatible avec les systèmes Home Cinema ?

Oui, le FOCAL 726 peut être intégré dans un système Home Cinema, mais il est recommandé de l'associer à des enceintes compatibles pour un meilleur rendu.

Que faire si le FOCAL 726 ne s'allume pas ?

Vérifiez que l'enceinte est correctement branchée et que la prise fonctionne. Si le problème persiste, contactez le service client.

MODE D'EMPLOI 726 FOCAL

Manuel d'utilisation

Page 5 : English Page 14 : Français

Nous vous remercions d'avoir choisi les enceintes Focal et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute fidélité et le home cinema. Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre de le conserver avec précaution pour vous y référer ultérieurement.

Focal 1.0.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1

Les haut-parleurs utilisés dans Chorus sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au maximum de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourriez profiter intégralement des performances de vos enceintes Chorus.

Contenu du carton :

• 1 x enceinte
• 1 x manuel utilisateur
• 4 x pointe de découverte (714/716/726)
• 4x contre-écrou [714/716/726]
• 4 x embouts de protection pour les pointes (714/716/726)

Pour validation de la garantie FOCAL-JMLAB, merci de nous retourner la garantie jointe dans les 10 jours.

Caracteristiques

Tweeter TNV à dôme inversé en alliage aluminium / magnésium : le tweeter de la Chorus utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage aluminium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidité et d'amortissement, pour un aigu à la fois doux et dynamique.

Méridium et woofer à cône Polyglass® : membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions.

Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.

Construction en MDF avec flancs rapportés non parallèles : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.

Évent profilé : grave puissant sans distorsion.

Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profond.

Connexions haute fiabilité, couple de serrage élevé.

Pointes de découplage fournies.

Branchements

Les connecteurs des Chorus assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en vigueur dans certains pays. Ne pas retirer les opercules en plastique.

Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement.

Choix de l'emplacement

Vos enceintes Chorus ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes home cinema. Il convient toutefois d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste.

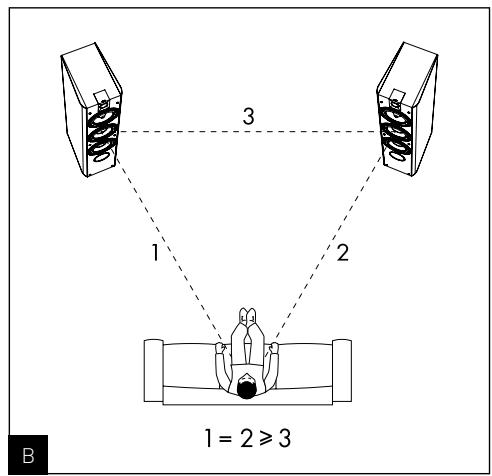

Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. B).

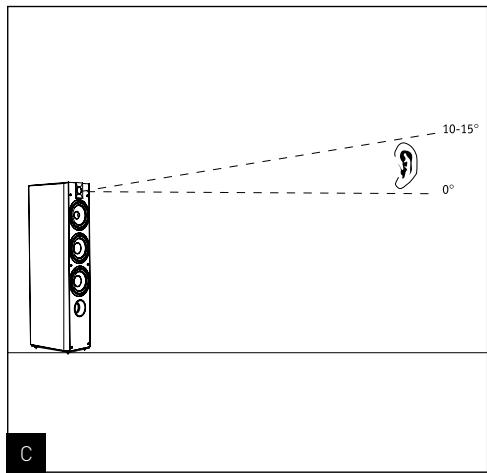

Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. C).

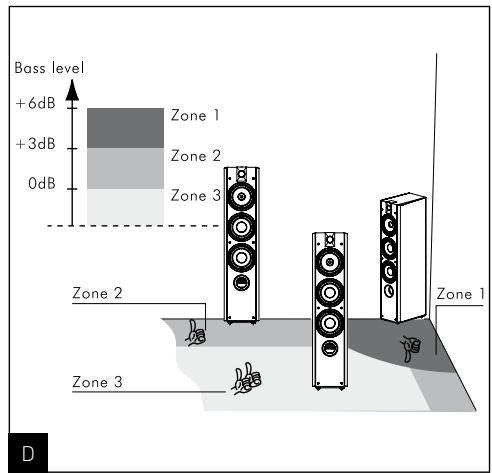

Ne placez pas les enceintes trop près d'un angle de la pièce et évitez de trop les rapprocher d'un mur. Ceci aura pour effet d'exiter certaines résonances de la pièce et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour rééquilibrer le niveau de grave (fig. D).

Optimisation

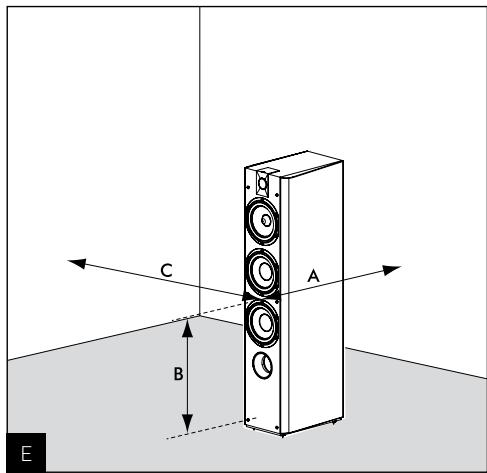

Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C), la relation B² = AC définit la position idéale de l'enceinte.

• Exemple :

Si le centre du boomer est éloigné du mur arrêté de 50 cm (A) et à 60 cm du sol (B), alors le mur lésral sera idéalement à 72 cm (C = B^3 /A = 72cm) (fig. E).

Conseils d'utilisation

Le comportement des enceintes Chorus dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.

La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute.

Le son est dur, agressif : l'acoustique de votre pièce est probablement trop réverbérante. Envisagez l'utilisation de matériaux absorbants (tapis, canapé, tentures murales, rideau...) et réfléchissants (mobilier) pour absorber ou diffuser les résonances.

Le son est "plat", étouffé : excess de matériel aux absorbants dans la pièce, le son est bouché, sans relief. Recherche un meilleur compromis entre les matériaux absorbants et réfléchissants de votre intérieur.

D'une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l'inverse, le mur placé derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions arrière ne viennent "polluer" la perception de l'image stéréophonique. Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'exclure certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").

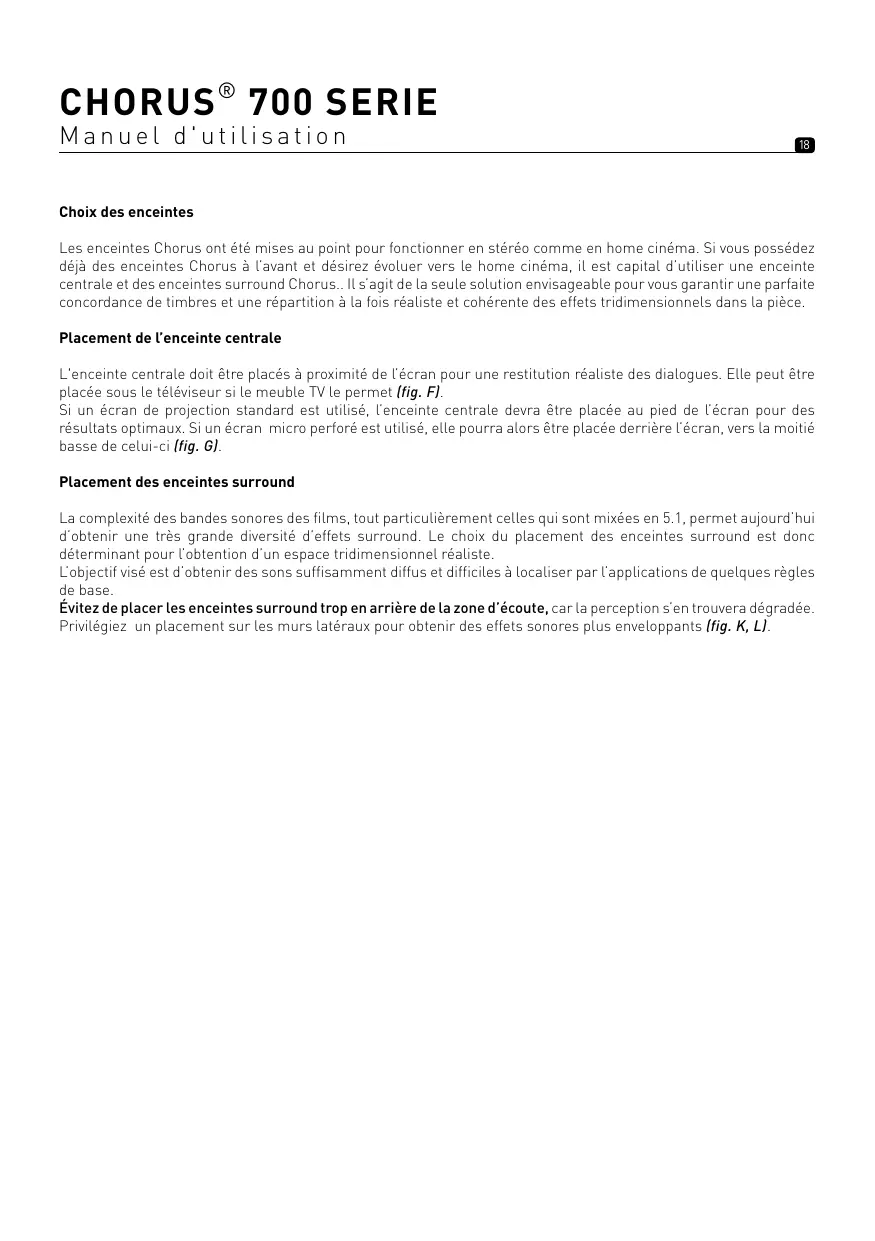

Choix des enceintes

Les enceintes Chorus ont été mises au point pour fonctionner en stéréo comme en home cinema. Si vous possédez déjà des enceintes Chorus à l'avant et désirez évoluer vers le home cinema, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus... Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbres et une répartition à la fois réaliste et cohérente des effets tridimensionnels dans la pièce.

Placement de l'enceinte centrale

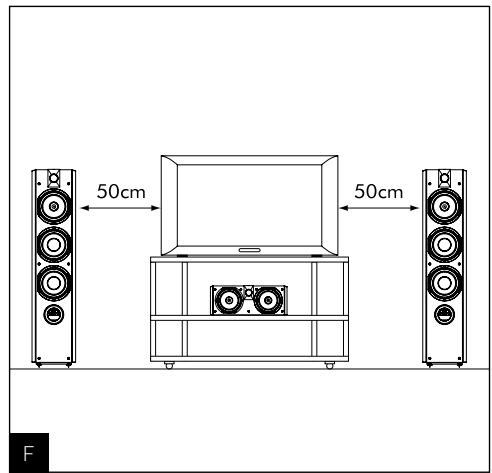

L'enceinte centrale doit être placée à proximité de l'écran pour une restitution réaliste des dialogues. Elle peut être placée sous le téléviseur si le meuble TV le permet (fig. F).

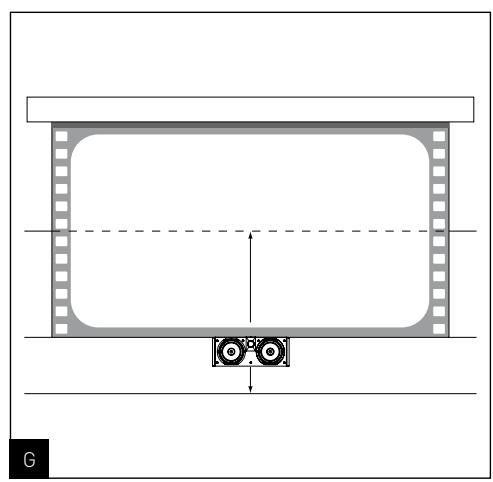

Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l'écran, vers la moitié supérieure de celui-ci (fig. G).

Placement des enceintes surround

La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le besoin du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste.

L'objectif visé est d'obtenir des sons suffisamment diffus et difficiles à localiser par l'application de quelques règles de base.

Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée. Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants (fig. K, L).

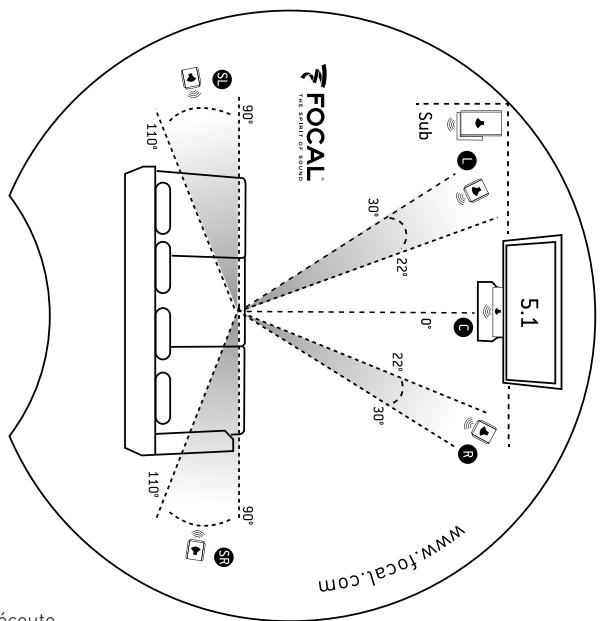

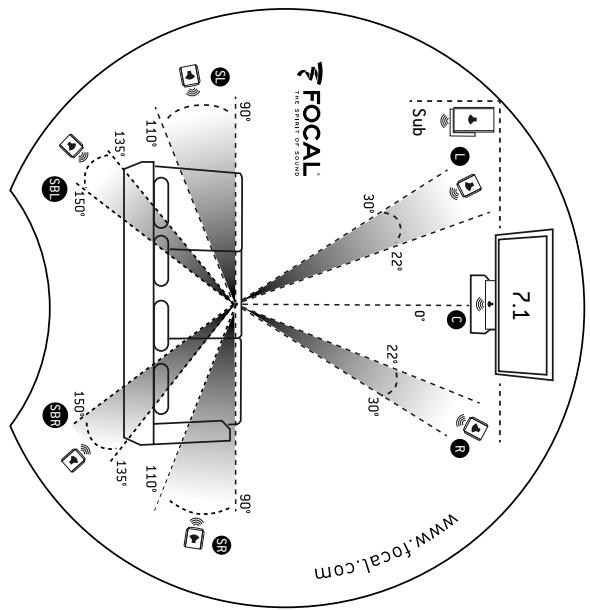

Emplacement des satellites

• Installez-vous à votre place d'écoute
• Positionner l'outil ci-dessous face à votre écran
• Il vous donne le meilleur positionnement pour vos enceintes

Face à l'écran

Fixation enceintes bookshelf (705)

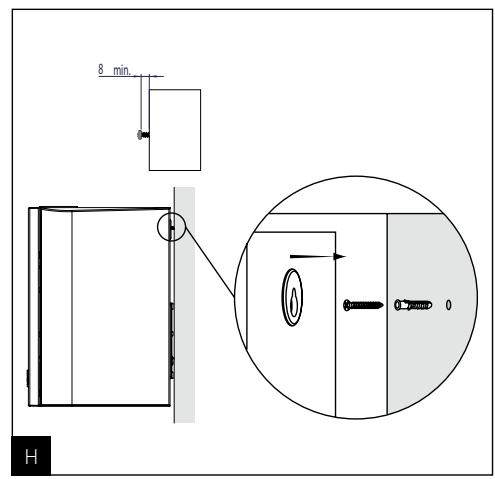

Montez l'enceinte comme indiqué (fig. H).

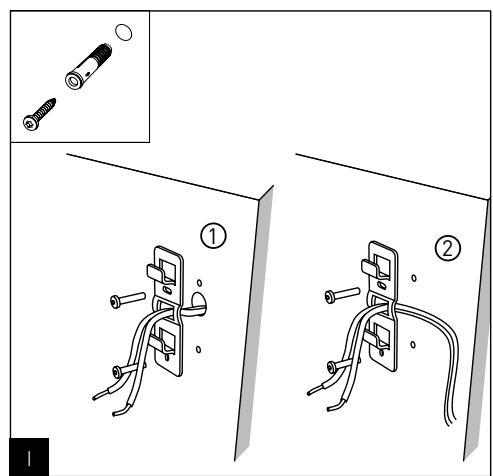

Fixation surround sur support polyfix (SR 700)

• Positionner le support mural sur la cloison et percer. N'utilise que des chevilles de fixation adaptées à la nature de votre cloison.
• Si le câble haut-parleur est encastré dans la cloison, le faire passer par l'orifice du support mural comme indiqué ①.
• Si le câble est fixé contre la cloison, le faire passer sous le passage de câble du support comme indiqué ②.
• Faites passer le câble haut-parleur dans la plaque Polyfix comme indiqué.
• Clippez la plaque de l'enceinte sur le support mural comme indiqué (fig. 1, J).

Accessoires

Les enceintes colonnes Chorus 700 sont fournies avec quatre pointes (cônes) de découverte, à visser au besoin sur les 4 inserts métalliques situés à la base de l'enceinte.

Les pointes permettent d'assurer une très bonne stabilité aux enceintes colonnes, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes fournies sont réglables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucun basculement. Une fois la hauteur des pointes déterminée, les bloquer avec le contre-écrou.

Précautions d'utilisation

Le tweeter TNV utilise un alliage aluminium / magnésium relativement souple, possédant un effet de "mémoire de forme" pour le mettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place les grilles de protection en tissu pour mettre le dôme à l'abri. Si la surface du dôme est marquée, le tweeter pourrait être altéré.

L'entretien des enceintes Chorus se limite à un dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommandons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.

Éviter la proximité d'une source de chaleur.

Choix de l'amplificateur

Ce n'est pas l'excès de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet, si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter.

La capacité dynamique et la définition des enceintes Chorus sont suffisamment élevées pour permettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts et de ce budget.

Choix des câbles

Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.

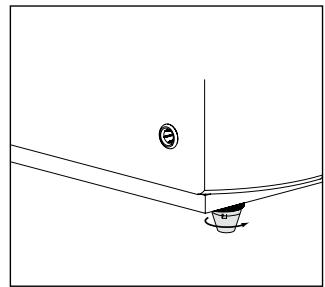

Mise en place d'embouts de protection sur pointes

\section*{Caractéristiques}

	Chorus 705	Chorus 706	Chorus 714	Chorus 716
Type	Bibliothèque bass reflex 2 voies	Bibliothèque bass reflex 2 voies	Colonne bass reflex 2 voies et demie	Colonne bass reflex 2 voies et demie
Haut-parleurs	Grave / Médium Polyglass 13 cm	Grave / Médium Polyglass 16,5 cm	Grave Polyglass 13 cm	Grave Polyglass 16,5 cm
	Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm	Grave / Médium Polyglass 13 cm	Grave / Médium Polyglass 16,5 cm
			Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm
Réponse en fréquence (±3 dB)	65 Hz - 28 kHz	55 Hz - 28 kHz	52 Hz - 28 kHz	50 Hz - 28 kHz
Sensibilité (2,83V/1m)	89 dB	90 dB	91 dB	91,5 dB
Impédance nominale	8 ohms	8 ohms	8 ohms	8 ohms
Impédance minimum	3 ohms @ 200Hz	3.6 ohms @ 226Hz	4.2 ohms @ 160Hz	4.3 ohms @ 146Hz
Puisance ampli recommendsée	25 / 100 W	25 / 120 W	30 / 150 W	40 / 200 W
Fréquence de filtrage	3000Hz	3000Hz	300-3000Hz	300-3000Hz
Dimensions (H x L x P)	315 x 190 x 227 mm	390 x 220 x 263 mm	900 x 200 x 268 mm	950 x 221 x 308 mm
Poids (unité)	5,7 kg	8,2 kg	16 kg	20,5 kg

	Chorus 726	Chorus CC 700	Chorus SR 700
Type	Colonne bass reflex3 voies	Enceinte centraleblindée 2 voiesclose / bass reflex	Enceinte surroundclose 2 voies
Haut-parleurs	2 x gravePolyglass 16,5 cm	2 x grave / MédiumPolyglass 16,5 cm	Grave / MédiumPolyglass 16,5 cm
	Médium Polyglass16,5 cm	Tweeter TNV àdôme inversé 25 mm	Tweeter TNV àdôme inversé 25 mm
	Tweeter TNVà dôme inversé 25 mm
Réponse en fréquence(±3 dB)	48 Hz - 28 kHz	61 Hz - 28 kHz	75 Hz - 28 kHz
Sensibilité (2,83V/1m)	91,5 dB	91 dB	90 dB
Impédance nominale	8 ohms	8 ohms	8 ohms
Impédance minimum	2.9 ohms @ 118Hz	5.2 ohms @ 160Hz	3.7 ohms @ 260Hz
Puisance ampli-recommendée	40 / 250 W	25 / 200 W	25 / 100 W
Fréquence de filtrage	300-3000Hz	3000Hz	3000Hz
Dimensions (H x L x P)	990 x 222 x 343 mm	185 x 491 x 195 mm	295 x 398 x 149 mm
Poids (unité)	23,5 kg	7,5 kg	4,7 kg

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine après du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...)

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauière cedex - FRANCE
