SIB XL JET BLACK - Enceintes FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte deux voies bass-reflex compacte multi-usage
Marque	FOCAL
Modèle	SIB XL JET BLACK
Haut-parleurs	1 grave-médium 125 mm blindé, 1 tweeter 19 mm blindé
Réponse en fréquences (±3 dB)	75 Hz - 20 kHz
Efficacité (2,8V/1m)	90 dB
Impédance nominale	6 ohms
Fréquence de coupure du filtre	3 kHz
Amplificateur recommandé	15 - 75 W
Dimensions (H x L x P)	247 mm x 142 mm x 164 mm
Poids	2,1 kg
Fixation murale	Oui, avec socle et clé hexagonale fournis
Type de câblage	Câble hi-fi cuivre pur Ø 1,5 mm² minimum, respecter les polarités
Utilisation stéréo	Placement symétrique par rapport au point d'écoute, hauteur minimale 80 cm
Utilisation home cinéma	Paramétrer en mode SMALL ou NARROW sur l'amplificateur, peut être utilisée comme enceinte centrale
Caisson de grave recommandé	Focal Cub
Garantie (France)	2 ans à partir de la date d'achat, non transmissible
Entretien	Nettoyer avec un chiffon sec et doux, éviter les produits chimiques
Réparabilité	Contacter le revendeur Focal pour toute réparation sous garantie ou hors garantie

FOIRE AUX QUESTIONS - SIB XL JET BLACK FOCAL

Comment fixer les enceintes SIB XL au mur ?

Utilisez la clé hexagonale fournie sous la base pour dévisser le socle. Passez le câble d'enceinte comme indiqué, fixez le socle au mur avec les chevilles et vis fournies (perçage Ø 6 mm). Replacez l'enceinte sur le socle et revissez les attaches.

Quel type de câble utiliser pour le branchement ?

Utilisez un câble hi-fi en cuivre pur d'au moins 1,5 mm² de section. Un conducteur doit être repéré visuellement pour respecter la polarité.

Comment câbler correctement les enceintes ?

Reliez la borne rouge (+) de l'amplificateur à la borne rouge (+) de l'enceinte, et la borne noire (-) à la borne noire (-). Respectez strictement la phase.

Quelle hauteur de placement recommandez-vous ?

Placez les enceintes à égale distance du point d'écoute. Une hauteur minimale de 80 cm est recommandée pour une image sonore cohérente.

Puis-je utiliser les SIB XL comme enceintes centrales ?

Oui, les haut-parleurs sont blindés, ce qui permet de les placer près d'un téléviseur sans risque. Paramétrez-les en mode 'SMALL' ou 'NARROW' sur votre amplificateur.

Quel amplificateur est adapté aux SIB XL ?

Focal recommande un amplificateur d'une puissance comprise entre 15 et 75 W par enceinte.

Quel caisson de grave associer aux SIB XL ?

Le caisson de grave Focal Cub est spécialement conçu pour accompagner les SIB XL et reproduire les basses fréquences.

Quelle est la garantie des enceintes Focal ?

En France, la garantie est de 2 ans à partir de la date d'achat. Elle n'est pas transmissible en cas de revente. Pour l'étranger, les conditions sont fixées par le distributeur local.

Comment nettoyer les enceintes ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Que faire en cas de problème technique ?

Contactez votre revendeur Focal. Si l'enceinte est sous garantie, elle sera réparée ou remplacée. Sinon, un devis de réparation vous sera proposé.

MODE D'EMPLOI SIB XL JET BLACK FOCAL

Manuel d'utilisation

English page 4

Français page 9

Nous vous remercions d'avoir choisi les enceintes Focal et de partager avec nous notre philosophie "The Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.

A - Sur un meuble ou une étagère

Placez Sib à égale distance par rapport au point d'écoute.

Une hauteur minimale de 80 cm est recommandée afin d'obtenir une image sonore cohérente.

B-wallfixing

1. Avant toute fixation murale, vérifie que, en aucun cas, vous ne risquez de sectionner un câble électrique ou une canalisation à l'intérieur du mur.

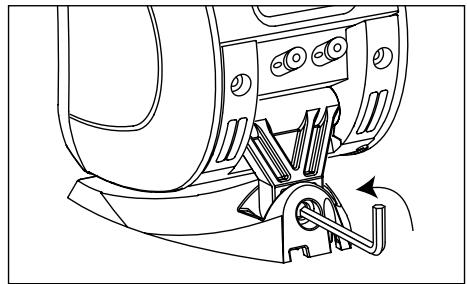

2. Utilise la clé hexagonale fournie sous la base de Sib pour dévisser le socle et le séparer de l'enceinte.

1. Câblage de Sib : voir chapitre "câblage" page 10.

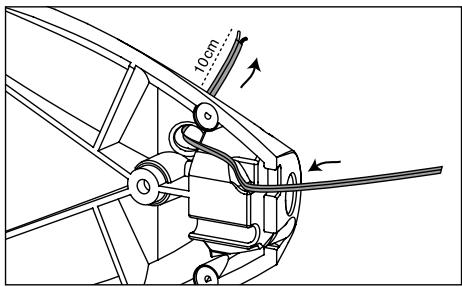

Passez le câble d'enceinte comme indiqué sur le schéma.

Laisser 10 cm pour le câblage de Sib.

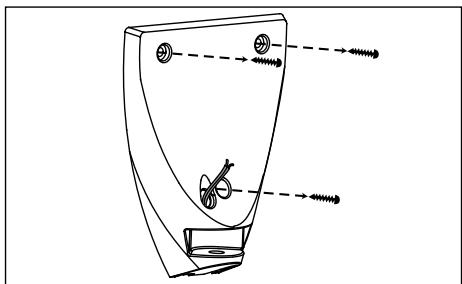

1. Placez le socle contre le mur et repérez les zones de perçage pour les trois vis de fixation fournies.

Utilisez une mèche de 0 6 mm pour le perçage.

Utilisez les trois chevilles fournies.

Fixez le socle avec les trois vis.

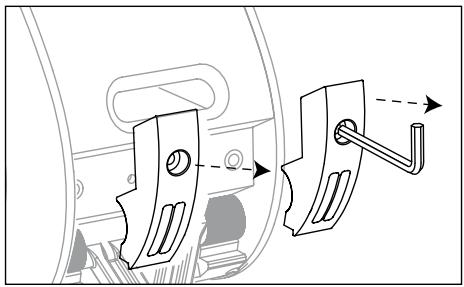

1. Dévissez les deux attaches avec la clé hexagonale.

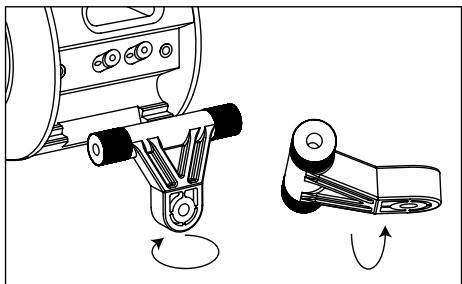

2. Enlevez la liaison de Sib de son socle, retournez-la verticalement et replacez-la en position parallèle à la base de Sib.

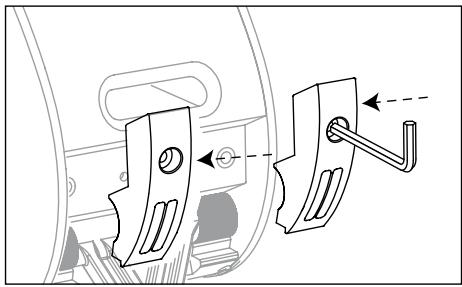

3. Révissez les deux attaches.

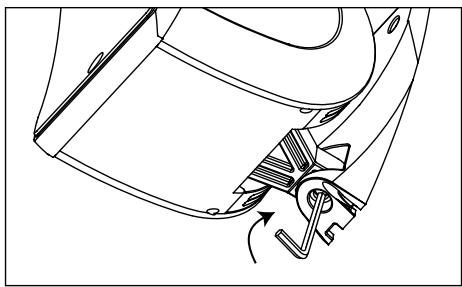

4. Connectez Sib à son câble (attention à bien respecter les polarités) et refixez-le au socle avec la clé hexagonale.

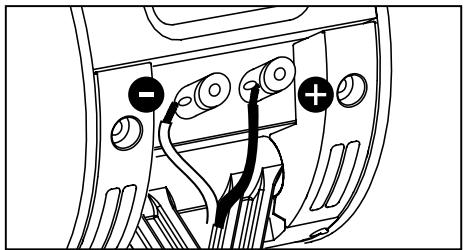

Câblage

Connectez Sib à l'amplificateur par un cable de qualité hi-fi en cuivre pur, 0 1,5 mm minimum, dont l'un des conducteurs est repéré par un marquage visuel.

Respectez bien la mise en phase en reliant les bornes rouges marquées "+" de l'ampli à la borne rouge ou "+" de l'enceinte correspondante. Procédez ensuite de même pour les bornes noires marquées "-".

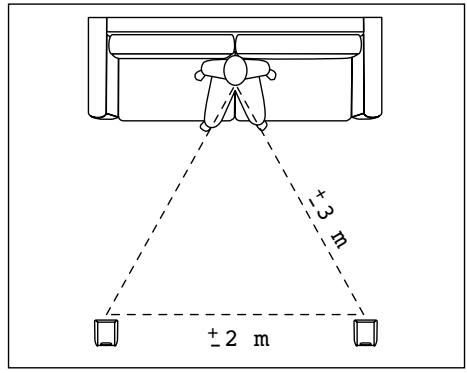

Sib en stéréo

Placez les enceintes à égale distance du point d'écoute, afin d'obtenir une réponse équilibrée.

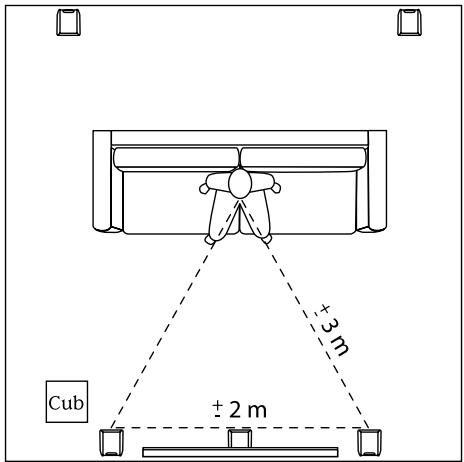

Sib en home cinéma

Les haut-parleurs d'Sib sont blindés. Sib peut donc être utilisée en enceinte centrale ou à proximité d'un téléviseur sans danger pour ce dernier.

Nous vous recommandons de paramétrer vos enceintes Sib en mode "SMALL" ou "NARROW" dans le menu de votre amplificateur audio vidéo.

Pour la reproduction des basses fréquences, nous vous conseillons le caisson de grave Cub, spécialement conçu pour accompagner Sib.

Pour plus d'informations, référez-vous à son manuel d'utilisation.

Spécifications

Description	Enceinte deux voies bass-reflex compacte multi-uses
Haut-parleurs	1 grave-médium 125 mm blindé
Coupureasse (-6 dB)	Tweeter 19 mm blindé
Réponse en fréquences (+/- 3dB)	75 Hz - 20 kHz
Efficacité (2.8V/1m)	90 dB
Impédance nominale (EN 60065)	6 ohms
Fréquence coupure filtreet	3 kHz
Amplificateur recommendé	15 - 75 W
Total dimensions (HxLxP)	247 mm x 142 mm x 164 mm
Poids	2,1kg

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante:

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE

Modèle :, N° de série :

Date de l'achat :, Prix de l'achat :

Votre nom :, Âge :, Profession :

Votre adresse email :

Composition de votre installation (marque, modèle) :

• iPod, iPad, iPhone®: - Autre lecteur de musique portable : ■ Tuner/WebRadio DVD ■ Blu-ray : CD / SACD : Satellite/TNT: Écran plat: ■ Amplificateur : ■ Autres :

Votre choix pour l'achat de ce modèle focal s'est fait en fonction de :

Conseil du revendeur Visitedesexposition, Salon Écoute en auditorium Fiabilité / Qualité Réputation Garantie Esthétique/Finition Son

En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques?

Dites en quelques mots pourquoi vous avez besoin Focal...

Vos annotations eventuelles:

Il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie
