Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Caractéristiques techniques principales	Norme HomePlug AV, vitesse de transmission jusqu'à 500 Mbps
Alimentation électrique	220-240 V AC, 50/60 Hz
Dimensions approximatives	85 x 55 x 45 mm
Poids	200 g
Compatibilités	Compatible avec tous les appareils utilisant la norme HomePlug AV
Fonctions principales	Extension de réseau, prise en charge de la QoS (Quality of Service)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales utiles	Installation facile, plug-and-play, idéal pour les maisons avec des murs épais

Téléchargez la notice de votre Adaptateur CPL au format PDF gratuitement ! Retrouvez votre notice TPL-305E - TRENDNET et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TPL-305E de la marque TRENDNET.

FOIRE AUX QUESTIONS - TPL-305E TRENDNET

Comment réinitialiser le TRENDNET TPL-305E aux paramètres d'usine ?

Pour réinitialiser le TPL-305E, localisez le bouton de réinitialisation sur le périphérique. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le. Le périphérique redémarrera avec les paramètres d'usine.

Pourquoi ma connexion Internet est-elle lente avec le TRENDNET TPL-305E ?

Une connexion lente peut être due à plusieurs facteurs, tels que la distance entre les adaptateurs, des interférences électriques ou une bande passante insuffisante. Essayez de rapprocher les adaptateurs et de vérifier si d'autres appareils utilisent beaucoup de bande passante.

Comment configurer le TRENDNET TPL-305E ?

Pour configurer le TPL-305E, branchez-le à une prise de courant, puis connectez-le à votre routeur via un câble Ethernet. Ensuite, branchez l'autre adaptateur à une prise de courant dans la zone où vous souhaitez étendre le réseau et connectez-le à votre appareil via un autre câble Ethernet.

Le voyant d'alimentation du TRENDNET TPL-305E ne s'allume pas, que faire ?

Vérifiez que l'adaptateur est bien branché sur une prise de courant fonctionnelle. Essayez de le brancher sur une autre prise pour vous assurer que le problème ne vient pas de la prise. Si le problème persiste, l'appareil peut être défectueux.

Comment résoudre les problèmes de connexion entre les adaptateurs TRENDNET TPL-305E ?

Assurez-vous que les deux adaptateurs sont sur le même circuit électrique. Utilisez le bouton de synchronisation pour les associer si nécessaire. Vérifiez également que les voyants des adaptateurs indiquent une connexion correcte.

Le TRENDNET TPL-305E est-il compatible avec tous les réseaux ?

Le TPL-305E est compatible avec la plupart des réseaux Ethernet, mais il est recommandé de vérifier la compatibilité avec votre routeur et votre fournisseur de services Internet avant de l'acheter.

Comment mettre à jour le firmware du TRENDNET TPL-305E ?

Visitez le site Web de TRENDNET et recherchez les mises à jour de firmware pour le TPL-305E. Téléchargez le fichier de mise à jour et suivez les instructions fournies dans le manuel de l'utilisateur pour procéder à la mise à jour.

MODE D'EMPLOI TPL-305E TRENDNET

ŸUn réseau 10/100 Mbps filaire existant lorsque le TPL-310AP est utilisé sur un réseau powerline sur un réseau filaire existant

ŸNavigateur Internet : Internet Explorer 6.0 ou ultérieur

ŸUn adaptateur powerline AV HomePlug® supplémentaire (p. ex. TPL-303E, TPL-304E, TPL-305E ou un autre TPL-310AP de TRENDnet) Remarque : Vous aurez besoin d'au moins 2 adaptateurs powerline pour établir un réseau powerline. Veuillez vous assurer de disposer d'un adaptateur powerline supplémentaire avant de suivre les instructions d'installation de ce produit.

Exigences logicielles

Systèmes d'exploitation supportés 192.168.10.x. L'adresse IP par défaut du point d'accès étant 192.168.10.100, assurez-vous qu'aucun autre périphérique réseau n'a reçu la même adresse IP. (Consultez la rubrique « Dépannage » pour configurer las paramètres TCP/IP de votre PC.) 1. Connectez le TPL-310AP à une prise de courant disponible Le TPL-310AP doit être à portée du câble réseau de votre ordinateur. Outlet

2. Connectez un câble réseau entre le port réseau du TPL-310AP et le port réseau de votre ordinateur

3. Positionnez l'interrupteur d'alimentation sur “On”.

4. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x. (Consultez la rubrique

« Dépannage » pour configurer las paramètres TCP/IP de votre PC.) 5. Ouvrez votre navigateur Internet, tapez-y l'adresse http://192.168.10.100 et appuyez sur la touche Enter.

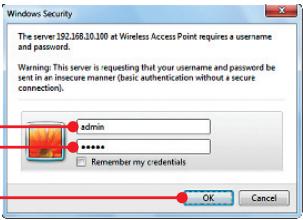

6. Saisissez le nom d'utilisateur et le mot de passe et cliquez sur OK Paramètres par défaut :

Nom d'utilisateur : admin Mot de passe : admin Remarque : Le nom d'utilisateur et le mot de passé sont sensible à la casse.

7. L'assistant d'installation apparaîtra automatiquement Cliquez sur Setup Wizard

Si Disabled (désactivé) est sélectionné pour le DHCP, vous devrez configurer comme suit : Adresse IP : L'adresse IP assignée doit correspondre à votre réseau (p. ex. 192.168.10.x, 192.168.0.x, 192.168.1.x). Cette adresse IP ne doit être utilisée par aucun autre périphérique réseau de votre réseau. Masque de sous-réseau : Dans la majorité des cas, le masque de sous réseau (255.255.255.0) devrait être exact. Cliquez ensuite sur Next (Suivant). Remarque : Il est recommandé de configurer manuellement les paramètres de l'interface LAN (adresse IP, masque de sous-réseau) au cas où vous devriez accéder au TPL-310AP à l'avenir. Veuillez inscrire les paramètres IP pour consultation future.

10. Vous devrez configurer les éléments suivants :

Band: Dans la majorité des cas, les paramètres par défaut (2,4 GHz (B+G+N) devraient être exacts. Mode: Dans la majorité des cas, les paramètres par défaut (AP) devraient être exacts. Network Type: Ce paramètre ne s'applique pas au mode (AP) mode. Poursuivez avec le paramètre suivant. SSID: Le SSID est le nom de votre réseau sans fil (p. ex. routeur sans fil ou point d'accès). Saisissez un SSID (nom de réseau) exclusif. N'utilisez pas un nom qui pourrait être identifié, comme « Réseau de la famille Dupont ». Choisissez quelque chose qui peut être aisément identifiable quand vous chercherez des réseaux sans fil disponibles. Channel Width : Dans la majorité des cas, le paramétrage par défaut (20 MHz) devrait être exact. Numéro du canal: Ce paramètre ne s'applique que si la largeur du canal est positionnée sur 40 MHz. Dans la majorité des cas, les paramètres par défaut devraient être exacts. Enable Mac Clone (Single Ethernet Client): Dans la majorité des cas, les paramètres par défaut devraient être exacts. Cliquez ensuite sur Next (Suivant). Remarque : 1. Afin de protéger votre réseau de tout accès non autorisé, il est recommandé d'activer le cryptage sans fil. 2. Lorsque le cryptage est activé sur le point d'accès sans fil, chaque ordinateur et périphérique sans fil doit être configuré avec la même clé de cryptage. 3. L'exemple ci-dessous correspond à la sécurisation WPA2 (AES). Si vous sélectionnez WPA ou WPA2, assurez-vous que vos adaptateurs sans fil supportent le WPA ou le WPA2. Si vos adaptateurs sans fil ne supportent pas le WPA ou le WPA2, sélectionnez le WEP. 4. Veuillez consulter le Guide de l'utilisateur du CD-ROM pour les consignes portant sur le WPS (Wifi Protected Setup). Les consignes relatives au WPS varieront en fonction de votre adaptateur sans fil. Veuillez contacter le fabricant de votre adaptateur sans fil pour les consignes du WPS.

14. Veuillez attendre 25 secondes pour que le

TPL-310AP redémarre.

15. Après que les paramètres soient appliqués et que le périphérique ait redémarré, débranchez le TPL-310AP de la prise de courant

3. Il est DECONSEILLE d'utiliser ce produit sur des réseaux électriques qui utilisent des coupecircuits AFCI ou qui sont connectés à des prises GFI protégées, ceci peut provoquer une dégradation des performances ou une perte de connexion.

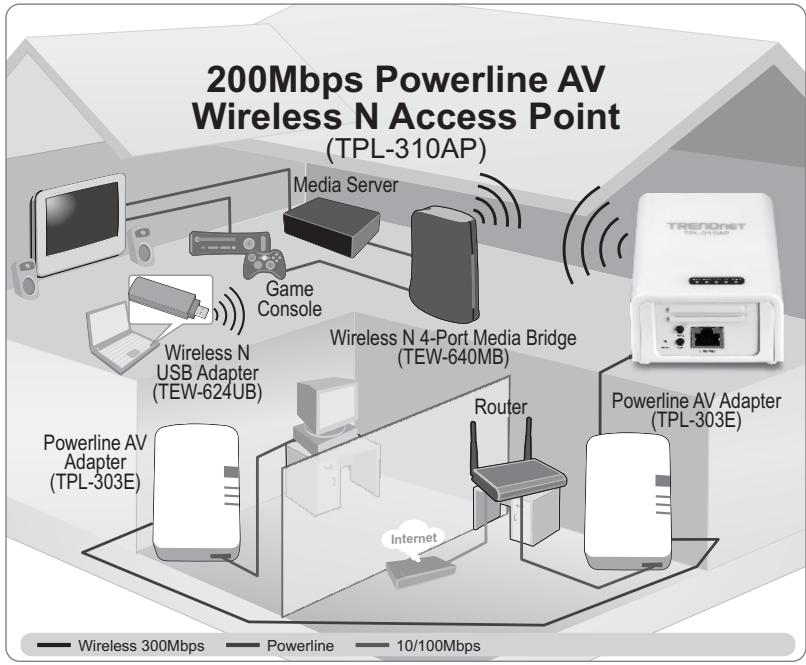

4. En supposant que le TPL-310AP et les autres périphériques Powerline AV TRENDnet sont configurés avec les paramètres par défaut, pour créer un réseau powerline, branchez simplement le TPL-310AP les autres périphériques Powerline AV TRENDnet aux prises murales qui sont sur le même circuit électrique. Aucune autre configuration de l'utilitaire n'est nécessaire. 5. Evitez de brancher le TPL-310AP à une prise qui a déjà un autre appareil branché (p. ex. réfrigérateur, machine à laver et sèche-linge). 6. Ce point d'accès Powerline AV sans fil N 200 Mbps TPL-310AP doit être appareillé avec au moins un autre périphérique powerline compatible HomePlug® AV. (p. ex. les produits Powerline AV TPL-303E, TPL-304E, TPL-305E ou un autre TPL-310AP de TRENDnet) 7. Afin de relier le TPL-310AP à vos autres périphériques Powerline AV de TRENDnet, tous les périphériques doivent se trouver sur le même circuit électrique. 8. Un maximum de 16 TPL-310AP et autres périphériques Powerline AV peuvent être mis en réseau. Ci-dessous, vous trouverez un exemple montrant comment créer un réseau Powerline en utilisant le TPL-310AP, le TPL-303E et un routeur existant pour partager Internet.

1. Branchez un TPL-303E ou un autre adaptateur

Powerline AV TRENDnet à une prise de courant disponible. Cet adaptateur powerline doit se trouver à portée du câble réseau du routeur. Outlet

2. Branchez un câble réseau entre l'adaptateur powerline et un port réseau LAN disponible de votre routeur (p. ex. le TEW-691GR).

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du

TPL-310AP, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur: www.trendnet.com/register Nous vous remercions d’avoir choisi TRENDnet.

• La distance – De longs câblages électriques à travers votre système électrique entre les adaptateurs powerline connectés.
