Type de produit	Switch réseau PoE 16 ports
Marque	TRENDNET
Modèle	TPE-S160
Nombre de ports	16 ports RJ-45 10/100 Mbps
Alimentation PoE	Oui, IEEE 802.3af sur tous les ports
Voyants	Power (jaune), PoE (jaune), Link/ACT (vert) par port
Montage en rack	Oui, 19 pouces, supports inclus
Dimensions approximatives	1U rack (19 pouces de largeur)
Poids	Environ 3.8 kg
Alimentation électrique	Cordon secteur, prise située à moins de 1,82 m
Consommation	Alimenté par IEEE 802.3af (PoE)
Ventilation	Nécessite une ventilation adéquate pour dissipation thermique
Contenu de l'emballage	Switch, guide d'installation rapide, cordon d'alimentation, kit de montage (pieds en caoutchouc, supports)
Fonctionnalités supplémentaires	Compatible avec injecteur PoE TPE-112GS pour périphériques non PoE
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Sécurité	Ne pas placer d'objets lourds sur l'appareil, assurer une bonne ventilation, respecter les distances électriques.
Pièces détachées et réparabilité	Pièces non spécifiées. Contacter TRENDnet pour assistance.
Informations générales	Fabriqué par TRENDnet, Inc., Torrance, CA, USA. Conforme à la directive 2004/108/EC (EMC).

FOIRE AUX QUESTIONS - TPE-S44 TRENDNET

Comment installer le switch TPE-S160 ?

Branchez le cordon d'alimentation à l'arrière du switch et à une prise secteur. Mettez l'interrupteur d'alimentation en position marche. Reliez votre ordinateur à l'un des ports Ethernet à l'aide d'un câble RJ-45.

Que signifient les voyants sur le panneau avant ?

Le voyant Power jaune indique que l'appareil est sous tension. Le voyant PoE jaune s'allume lorsqu'un périphérique PoE est connecté. Le voyant Link/ACT vert fixe indique une connexion à 100/200 Mbps ou 10/20 Mbps, et clignote lors du transfert de données.

Puis-je utiliser des périphériques non PoE avec ce switch ?

Oui, grâce à un injecteur PoE optionnel comme le TPE-112GS. Reliez le port PoE du switch au port PoE IN de l'injecteur, puis le périphérique non PoE au port DATA OUT. Sélectionnez le voltage approprié (5V, 7,5V, 9V ou 12V).

Quel est le poids maximum supporté par la surface d'installation ?

La surface sous le switch doit pouvoir supporter un poids minimum de 3,8 kg.

Comment monter le switch dans un rack ?

Fixez les supports de montage fournis des deux côtés du switch à l'aide des vis. Insérez le switch dans un rack EIA standard de 19 pouces et fixez les supports aux montants du rack avec les vis appropriées.

Quels câbles sont nécessaires pour la connexion réseau ?

Utilisez des câbles réseau RJ-45 pour connecter les périphériques au switch.

Le switch nécessite-t-il une ventilation particulière ?

Oui, assurez une ventilation adéquate autour du switch pour dissiper la chaleur. Ne placez pas d'objets lourds sur l'appareil.

Que faire si le switch ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur d'alimentation est en position marche.

Puis-je connecter un périphérique non PoE sans injecteur ?

Non, le switch ne fournit l'alimentation que via la norme IEEE 802.3af. Les périphériques non PoE nécessitent un injecteur comme le TPE-112GS.

Où trouver les codes source du logiciel intégré ?

Les codes source sous licence GPL/LGPL sont disponibles sur le site de TRENDnet à l'adresse http://trendnet.com/downloads/list_gpl.asp pendant au moins 3 ans après la date d'expédition.

MODE D'EMPLOI TPE-S44 TRENDNET

Guide d'installation rapide

1. Avant de commencer 2. Voyants 3. Installation du matériel

Contenu de l'emballage

TPE-S160 - Guide d'installation rapide en plusieurs langues Cordon d'alimentation Kit de montage - Pieds en caoutchouc

Vérification de l'équipement

• Un ordinateur avec un adaptateur réseau correctement installé Cable réseau RJ-45
• La surface sous le commutateur doit pouvoir résister à un poids minimum de 3.8kg
• La prise secteur doit être située à un maximum de 1,82 mètres de l'appareil.
• Vérifiez la présence d'une source de ventilation adéquate autour du commutateur pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le commutateur.
• Périphérique alimenté par IEEE 802.3af

Équipement optionnel

• TPE-112GS (non fourni)
• Un rack EIA standard 19 pouces (non fourni)

Remarque:

Le TPE-S160 ne supporte que les périphériques alimentés qui respectent la norme IEEE 802.3af

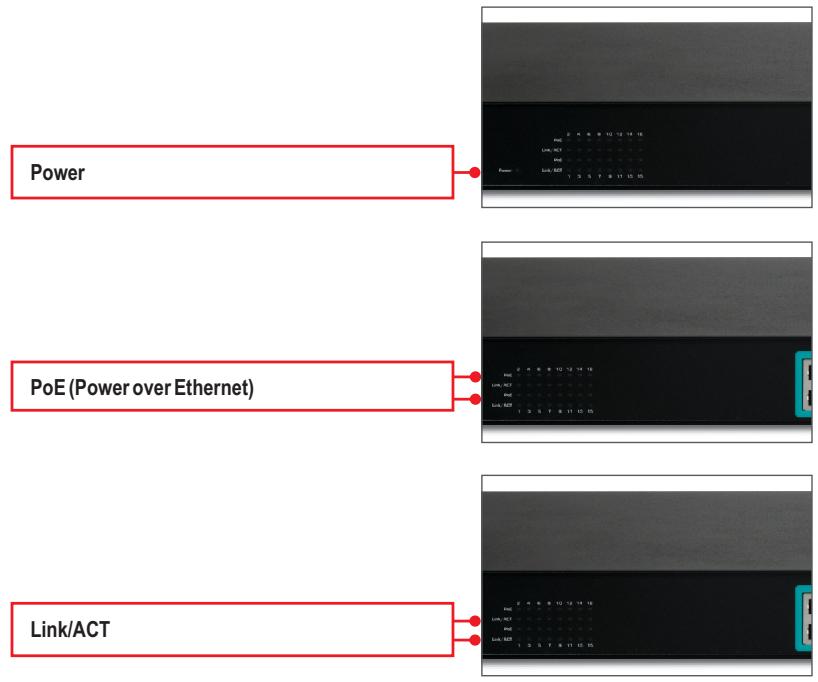

Voyant indiquant le statut de l'appareil	Couleur	Séquence	Définition
Power	Jaune	Fixe	Périphrérique alimenté allumé
	N/A	Arrêt	Périphrérique alimenté éteint
PoE (Power over Ethernet)	Jaune	Fixe	PoE device is connected
	N/A	Arrêt	Un périphrérique PoE est connecté
Link/ACT	Vert	Fixe	100/200Mbps (Half/Full) ou 10/20 Mbps (Half/Full Duplex) branché (par port)
		Clignotant	Emission/reception de données (par port)
	N/A	Arrêt	Aucune connexion au port

3. Installation du matériel

1. Branchez le cordon électrique à l'arrière du TPE-S160 et à une prise de courant.
2. Déplacer l'interrupteur d'alimentation en position marche.

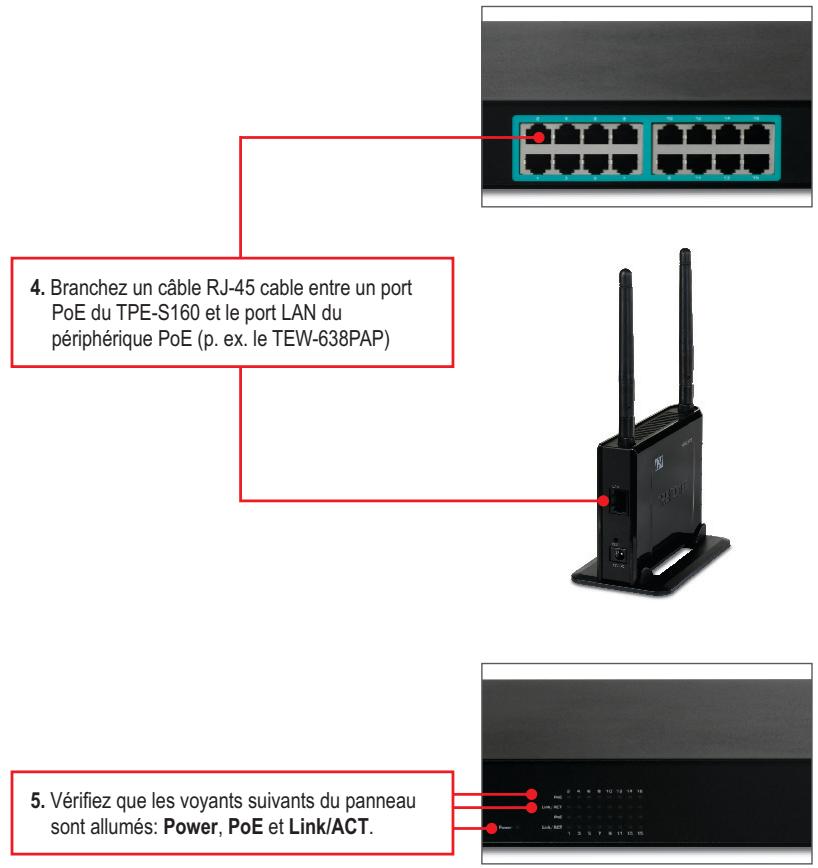

1. Branchez un câble réseau RJ-45 entre l'ordinateur et un port Ethernet disponible sur le TPE-S160.

Utilisation du tpe-s160 et du tpe-112gs avec un périphérique non-poe

Remarque: Notez la puissance de sortie de votre périphérique non PoE.

Le TPE-112GS ne supporte que les périphériques non PoE avec une puissance de sortie de 5V, 7,5V, 9V ou de 12V.

1. Sélectionnez le voltage ajustat (5V, 7,5V, 9V ou 12V).

1. Branchez un câble Ethernet entre le port PoE (1 à 4) du switch TPE-S160 et le port POE IN du TPE-112GS.

1. Branchez un cable Ethernet entre le périphérique non PoE et le port DATA OUT du TPE-112GS.
2. Branchez le câble Jumper entre un périphérique non PoE (p. ex. le TEW-637AP) et le TPE-112GS.
3. Vérifiez que les voyants suivants du panneau sont allumés : Power, PoE Status et Link/ACT.

Montage du rack

Le Switch peut être installé dans un rack EIA standard de 19 pouces qui peut être placé dans une armoire de répartition avec d'autres équipements.

1. Attachez les supports de montage des deux côtés du switch et fixez-les avec les vis fournies.
2. Installez soigneusement le switch dans le rack. Alignez le support sur les trous des vis du rack et utilisez les vis fournies avec le matériel pour installer le switch.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

16-Port 10/100Mbps PoE Switch

Modèle:

TPE-S160

Nom Commercial:

TRENDnet

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

March 22, 2011

Date

Ce produit TRENDnet comprend un logiciel libre écrit par des programmeurs tiers. Ces codes sont soumis à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmeurs. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit.

Veillez également vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifiques de chaque licence.

Les codes source sont disponibles exclusivement sur le site Internet de TRENDnet (http://trendnet.com/downloads/list_gpl.asp) pendant au moins 3 ans à partir de la date d'expédition du produit.

Vous pouvez également demander les codes source en contactant TRENDnet.

20675 Manhattan Place, Torrance, CA 90501, USA. Tel: [phone] Fax: [phone]
