Type de produit	Switch Ethernet non manageable
Nombre de ports	16 ports 10/100/1000 Mbps
Normes Ethernet	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Alimentation électrique	Adaptateur secteur 100-240V, 50/60Hz
Dimensions approximatives	28.5 x 18.5 x 4.4 cm
Poids	1.4 kg
Compatibilités	Compatible avec tous les appareils Ethernet
Fonctions principales	Auto-Negotiation, Auto-MDI/MDI-X
Température de fonctionnement	0°C à 50°C
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Non spécifié, produit non réparable
Sécurité	Conforme aux normes CE, RoHS
Informations générales	Idéal pour les petites et moyennes entreprises, installation facile

FOIRE AUX QUESTIONS - TPE-S160 TRENDNET

Comment réinitialiser le TRENDNET TPE-S160 aux paramètres d'usine ?

Pour réinitialiser le TPE-S160, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, indiquant que la réinitialisation est réussie.

Pourquoi mon TPE-S160 ne détecte-t-il pas certains appareils ?

Assurez-vous que les appareils sont correctement connectés au commutateur et qu'ils sont allumés. Vérifiez également les câbles Ethernet pour tout dommage et assurez-vous qu'ils sont conformes aux normes. Si le problème persiste, essayez de redémarrer le commutateur.

Comment configurer le TPE-S160 pour un réseau VLAN ?

Le TPE-S160 n'a pas de fonctionnalités de configuration VLAN. C'est un commutateur non géré, donc toutes les ports fonctionnent de manière plug-and-play sans configuration nécessaire.

Quel est le nombre maximum de connexions sur le TPE-S160 ?

Le TRENDNET TPE-S160 possède un total de 16 ports Ethernet, permettant de connecter jusqu'à 16 appareils simultanément.

Le TPE-S160 supporte-t-il l'alimentation par Ethernet (PoE) ?

Non, le TRENDNET TPE-S160 n'est pas un commutateur PoE. Il ne fournit pas d'alimentation aux appareils via les câbles Ethernet.

Comment résoudre les problèmes de connexion intermittente sur le TPE-S160 ?

Vérifiez les câbles Ethernet pour des signes de dommages, assurez-vous qu'ils sont bien connectés et essayez de les remplacer si nécessaire. Testez également les ports en connectant des appareils différents pour identifier si le problème vient d'un port spécifique.

Puis-je utiliser le TPE-S160 avec un routeur ?

Oui, le TPE-S160 peut être utilisé avec un routeur. Connectez le port de sortie du routeur à l'un des ports du TPE-S160 pour étendre le nombre de connexions réseau disponibles.

Quel type de câbles Ethernet dois-je utiliser avec le TPE-S160 ?

Il est recommandé d'utiliser des câbles Ethernet de catégorie 5e (Cat 5e) ou supérieure pour assurer une connexion optimale avec le TPE-S160.

MODE D'EMPLOI TPE-S160 TRENDNET

Guide d'installation rapide

1. Avant de commencer 2. Voyants 3. Installation du matériel

Contenu de l'emballage

TPE-S160 - Guide d'installation rapide en plusieurs langues Cordon d'alimentation Kit de montage - Pieds en caoutchouc

Vérification de l'équipement

• Un ordinateur avec un adaptateur réseau correctement installé Cable réseau RJ-45
• La surface sous le commutateur doit pouvoir résister à un poids minimum de 3.8kg
• La prise secteur doit être située à un maximum de 1,82 mètres de l'appareil.
• Vérifiez la présence d'une source de ventilation adéquate autour du commutateur pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le commutateur.
• Périphérique alimenté par IEEE 802.3af

Équipement optionnel

• TPE-112GS (non fourni)
• Un rack EIA standard 19 pouces (non fourni)

Remarque:

Le TPE-S160 ne supporte que les périphériques alimentés qui respectent la norme IEEE 802.3af

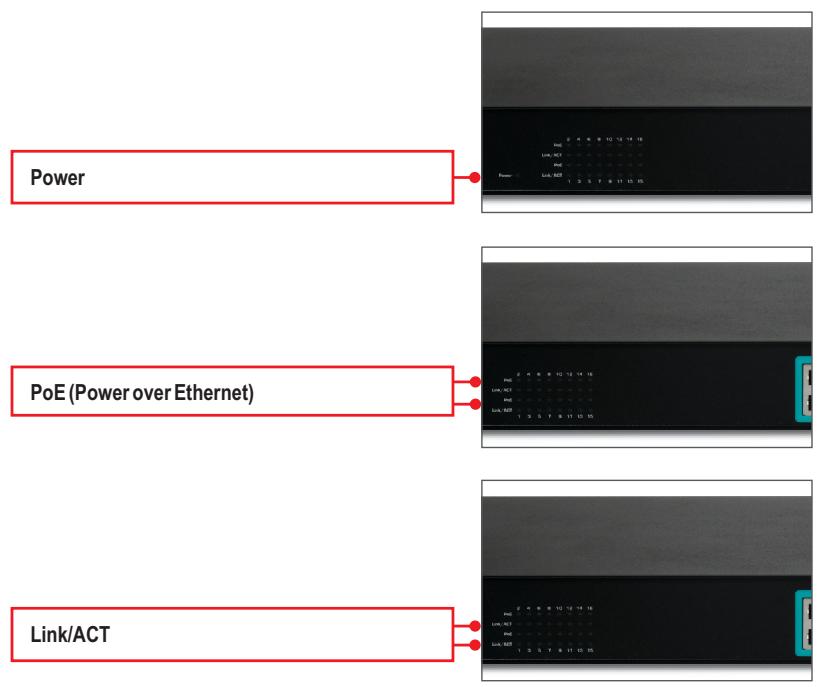

Voyant indiquant le statut de l'appareil	Couleur	Séquence	Définition
Power	Jaune	Fixe	Périphrérique alimenté allumé
	N/A	Arrêt	Périphrérique alimenté éteint
PoE (Power over Ethernet)	Jaune	Fixe	PoE device is connected
	N/A	Arrêt	Un périphrérique PoE est connecté
Link/ACT	Vert	Fixe	100/200Mbps (Half/Full) ou 10/20 Mbps (Half/Full Duplex) branché (par port)
		Clignotant	Emission/reception de données (par port)
	N/A	Arrêt	Aucune connexion au port

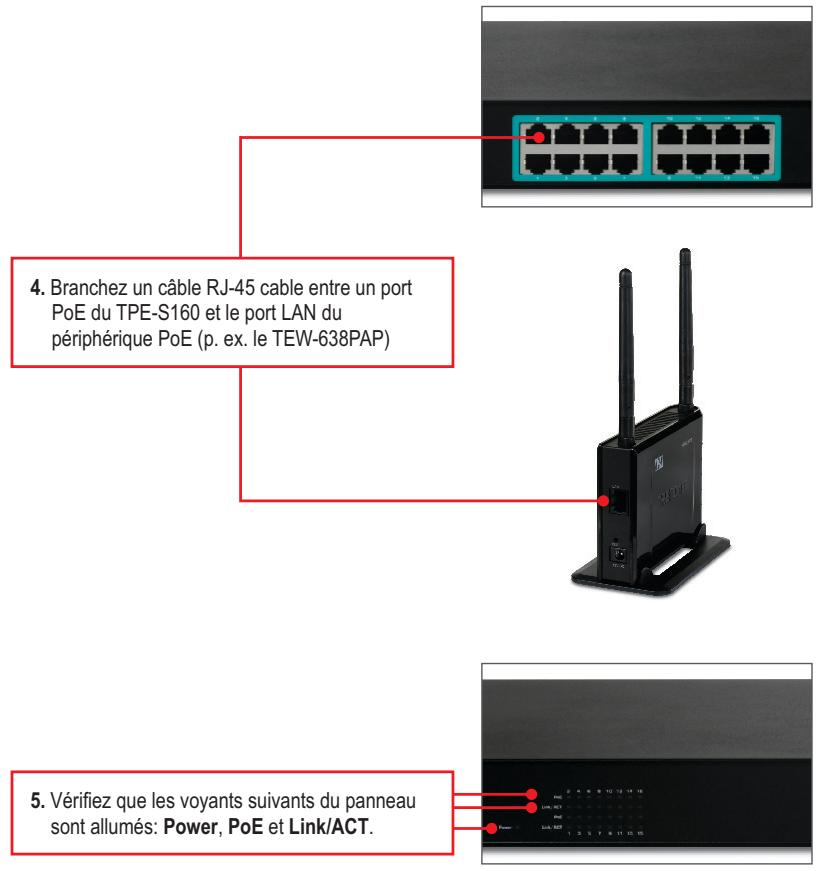

3. Installation du matériel

1. Branchez le cordon électrique à l'arrière du TPE-S160 et à une prise de courant.
2. Déplacer l'interrupteur d'alimentation en position marche.

1. Branchez un câble réseau RJ-45 entre l'ordinateur et un port Ethernet disponible sur le TPE-S160.

Utilisation du tpe-s160 et du tpe-112gs avec un périphérique non-poe

Remarque: Notez la puissance de sortie de votre périphérique non PoE.

Le TPE-112GS ne supporte que les périphériques non PoE avec une puissance de sortie de 5V, 7,5V, 9V ou de 12V.

1. Sélectionnez le voltage ajustat (5V, 7,5V, 9V ou 12V).

1. Branchez un câble Ethernet entre le port PoE (1 à 4) du switch TPE-S160 et le port POE IN du TPE-112GS.

1. Branchez un cable Ethernet entre le périphérique non PoE et le port DATA OUT du TPE-112GS.
2. Branchez le câble Jumper entre un périphérique non PoE (p. ex. le TEW-637AP) et le TPE-112GS.
3. Vérifiez que les voyants suivants du panneau sont allumés: Power, PoE Status et Link/ACT.

Montage du rack

Le Switch peut être installé dans un rack EIA standard de 19 pouces qui peut être placé dans une armoire de répartition avec d'autres équipements.

1. Attachez les supports de montage des deux côtés du switch et fixez-les avec les vis fournies.
2. Installez soigneusement le switch dans le rack. Alignez le support sur les trous des vis du rack et utilisez les vis fournies avec le matériel pour installer le switch.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

16-Port 10/100Mbps PoE Switch

Modèle:

TPE-S160

Nom Commercial:

TRENDnet

EN 61000-3-2 : 2005 + A1 : 2008 + A2 : 2009

EN 61000-3-3 : 2008

EN 55024:1998 + A1:2001 + A2:2003

Déclaration:

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

March 22, 2011

Date

Ce produit TRENDnet comprend un logiciel libre et est écrit par des programmeurs tiers. Ces codes sont soumis à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmeurs. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit.

Veillez également vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifiques de chaque licence.

Les codes source sont disponibles exclusivement sur le site Internet de TRENDnet (http://trendnet.com/downloads/list_gpl.asp) pendant au moins 3 ans à partir de la date d'expédition du produit.

Vous pouvez également demander les codes source en contactant TRENDnet.

20675 Manhattan Place, Torrance, CA 90501, USA. Tel: [phone] Fax: [phone]
