Intitulé	Description
Type de produit	Switch Ethernet non manageable 8 ports Gigabit
Caractéristiques techniques principales	8 ports 10/100/1000 Mbps, supporte le réseau Ethernet, Fast Ethernet et Gigabit Ethernet
Alimentation électrique	Alimentation externe 5V DC, 1A
Dimensions approximatives	22.5 x 10.5 x 3.5 cm
Poids	0.63 kg
Compatibilités	Compatible avec tous les appareils Ethernet, y compris ordinateurs, imprimantes et caméras IP
Fonctions principales	Plug-and-play, pas besoin de configuration, supporte le contrôle de flux
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Conforme aux normes de sécurité UL, CE, RoHS
Informations générales utiles	Idéal pour les petites entreprises et les réseaux domestiques, garantie limitée de 2 ans

FOIRE AUX QUESTIONS - TEG-S8G TRENDNET

Comment réinitialiser le TRENDNET TEG-S8G aux paramètres d'usine ?

Pour réinitialiser le TRENDNET TEG-S8G, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Pourquoi mon TRENDNET TEG-S8G ne détecte-t-il pas certains périphériques ?

Assurez-vous que les périphériques sont correctement connectés et alimentés. Vérifiez également les câbles Ethernet pour toute usure ou dommage. Si le problème persiste, essayez de redémarrer le switch.

Comment configurer le TRENDNET TEG-S8G pour une utilisation avec un routeur ?

Connectez le port WAN du routeur à l'un des ports LAN du TRENDNET TEG-S8G. Assurez-vous que le routeur est configuré pour attribuer des adresses IP via DHCP. Les autres périphériques peuvent être connectés aux ports restants du switch.

Le TRENDNET TEG-S8G chauffe-t-il normalement ?

Oui, il est normal que le TRENDNET TEG-S8G chauffe légèrement pendant son fonctionnement. Assurez-vous qu'il est placé dans un endroit bien ventilé pour éviter une surchauffe.

Que faire si les voyants LED du TRENDNET TEG-S8G ne s'allument pas ?

Vérifiez que l'appareil est bien alimenté. Assurez-vous que le câble d'alimentation est correctement branché. Si les voyants restent éteints, essayez de brancher l'appareil sur une autre prise électrique.

Est-ce que le TRENDNET TEG-S8G prend en charge la gestion des VLAN ?

Non, le TRENDNET TEG-S8G est un switch non manageable, ce qui signifie qu'il ne prend pas en charge la gestion des VLAN. Il fonctionne en plug-and-play sans nécessiter de configuration.

Comment savoir si mon TRENDNET TEG-S8G fonctionne correctement ?

Vérifiez les voyants LED. Un voyant d'alimentation allumé et des voyants de port allumés indiquent que le switch fonctionne correctement. Si un port est éteint alors qu'un périphérique est connecté, cela peut indiquer un problème.

Puis-je utiliser le TRENDNET TEG-S8G pour étendre mon réseau sans fil ?

Non, le TRENDNET TEG-S8G est un switch Ethernet filaire et ne peut pas étendre un réseau sans fil. Vous aurez besoin d'un point d'accès sans fil ou d'un routeur pour cela.

MODE D'EMPLOI TEG-S8G TRENDNET

Guide d'installation rapide

1. Avant de commencer 2. Installation du matériel 3. LEDs

1. Avant de commencer 5 2. Installation matérielle 7 3. LEDs 8

Contenu de l'emballage

• TEG-S50g
• Guide d'installation rapide en plusieurs langues Adaptateur secteur (5V DC, 1A)

Configuration du système

• Un ordinateur avec un adaptateur réseau correctement installé Cable CAT 5e ou CAT 6 pour réseaux
• La surface doit supporter au moins 1,5 kg pour le Switch
• La prise secteur doit être située à un maximum de 1,82 mètres du Switch
• Inspectez visuellement la prise d'alimentation et assurez-vous qu'elle est correctement connectée à l'adaptateur secteur
• Vérifiez la présence d'une source de ventilation ajustée autour du Switch pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le Switch

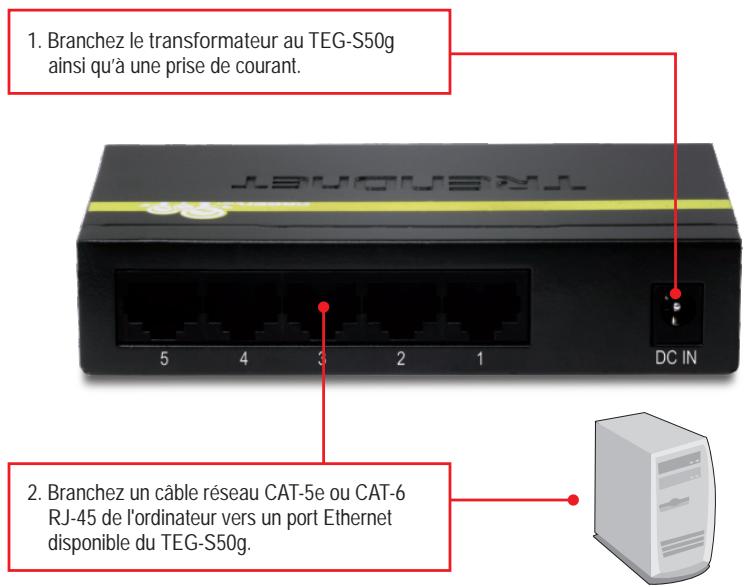

2. Installation du matériel

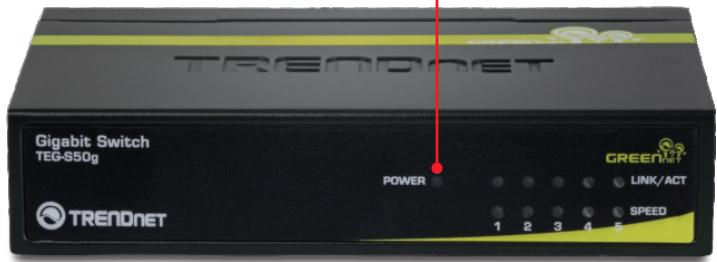

Alimentation

Vert : sous tension.

Eteint : hors tension.

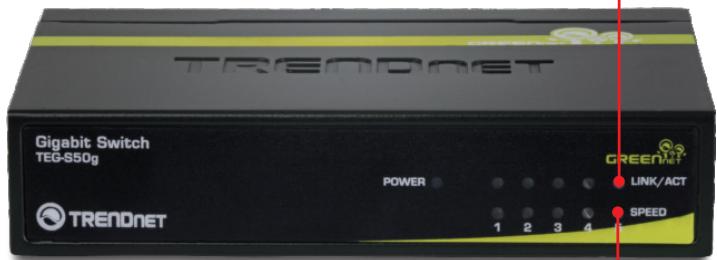

Link/ACT

Vert (Fixe) : Relié à un autre périphérique.

Vert (Clignotant) : Activité depuis cette liaison

Éteint: Rien n'est détecté sur le port.

Speed

Vert : la connexion du port est de 2000 (Full)

Eteint :

La connexion pour le port est de 10 ou 20.

(Half/Full), 100 ou 200 (Half/Full) rien n'est détecté sur le port.

• TEG-S50g
• Power Adapter (5V DC, 1A)

• Les voyants ne s'allument pas lorsque le Switch est branché sur le secteur.
• Vérifie que l'adaptateur d'alimentation externe du TEG-S50g est bien branché à la prise de courant.
• Vérifiez également que la prise murale est sous tension.
• Lorsque je branche un ordinateur à l'un des ports du Switch, le voyant Link/ACT s'allume, mais je n'arrive pas à obtenir des vitesses Gigabit.
• Si levoyant 1000Mbps n'est pas allumé, la vitesse de connexion de l'ordinateur est de 10Mbps ou de 100Mbps.
• Vérifiez le câble Ethernet. Assurez-vous que vous utilisez des câbles Ethernet CAT-5e ou CAT-6. Certains câbles CAT-5 ne permettent pas les connexions Gigabit.
• Assurez-vous que vous avez bien une carte réseau Ethernet Gigabit installée sur votre ordinateur.
• Après avoir connecté mon PC au Switch, je n'arrive pas à partager mes fichiers.
• En premier, regardez les voyants du Switch. Assurez-vous que le voyant Link/ACT est allumé.
• Vérifiez le câble réseau. La longueur minimale du câble est de 1,5 mètre et la longueur maximale est de 100 mètres.
• Désactivez tous les programmes de pare-feu
• Vérifie que le partage des fichiers est activé. Veuillez contacter l'assistance technique de votre système d'exploitation pour plus de renseignements.
• Une fois que mon PC est connecté au Switch, je n'arrive à accéder à l'Internet qu'avec un seul ordinateur.

La Switch n'est pas conçue pour partager une connexion internet entre plusieurs ordinateurs. Vous avez besoin d'un routeur Internet, comme le TW100-S4W1CA, par exemple.

1. Où se trouve le port Uplink du Switch ?

Comme tous les ports du Switch sont Auto-MDIX, tous les ports peuvent être utilisés comme des ports uplink.

Si vous rencontrez encore des problèmes ou si vous avez des questions concernant le TEG-S50g, veuillez consulter le guide de l'utilisateur fourni sur le CD-ROM avec l'utilitaire et le pilote ou contactez le service d'assistance technique de TRENDnet.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

5-Port Gigabit GREENnet Switch

Modèle:

TEG-S50g

Nom Commercial:

TRENDnet

EN 61000-3-3 :1995 + A1 : 2001 + A2 : 2005

EN 55024 : 1998 + A1 : 2001 + A2 : 2003

AS/NZS CISPR 22 : 2006 Class B

Déclaration:

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.
