Type de produit	Switch réseau Gigabit non manageable
Nombre de ports	5 ports Gigabit Ethernet 10/100/1000 Mbps
Alimentation électrique	Alimentation externe 5V/1A
Dimensions approximatives	150 x 100 x 30 mm
Poids	0,5 kg
Compatibilités	Compatible avec tous les appareils Ethernet, y compris les ordinateurs, les imprimantes et les caméras IP
Fonctions principales	Plug-and-Play, sans configuration requise, prise en charge de la détection automatique des vitesses
Température de fonctionnement	0 à 50 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Garantie	Garantie limitée de 2 ans
Normes de sécurité	Conforme aux normes FCC, CE et RoHS

FOIRE AUX QUESTIONS - TEG-S50G TRENDNET

Comment réinitialiser le TRENDNET TEG-S50G aux paramètres d'usine ?

Pour réinitialiser le TEG-S50G, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Pourquoi mes appareils ne se connectent-ils pas au TRENDNET TEG-S50G ?

Vérifiez d'abord que tous les câbles sont correctement connectés. Assurez-vous également que les paramètres IP de vos appareils sont configurés correctement pour être dans le même réseau que le TEG-S50G.

Comment accéder à l'interface de gestion du TRENDNET TEG-S50G ?

Pour accéder à l'interface de gestion, connectez votre ordinateur au switch via un câble Ethernet, ouvrez un navigateur web et entrez l'adresse IP par défaut 192.168.10.1. Connectez-vous avec les identifiants par défaut : nom d'utilisateur 'admin' et mot de passe 'admin'.

Le TRENDNET TEG-S50G chauffe-t-il pendant son utilisation normale ?

Il est normal que le TEG-S50G chauffe légèrement pendant son utilisation. Assurez-vous qu'il est placé dans un endroit bien ventilé et éloigné de toute source de chaleur.

Comment mettre à jour le firmware du TRENDNET TEG-S50G ?

Rendez-vous sur le site web de TRENDNET pour télécharger la dernière version du firmware. Ensuite, connectez-vous à l'interface de gestion, allez dans l'onglet 'Administration', puis 'Mise à jour du firmware' et suivez les instructions pour télécharger le fichier.

Quelles sont les spécifications techniques du TRENDNET TEG-S50G ?

Le TRENDNET TEG-S50G est un switch non manageable de 5 ports Gigabit Ethernet, prenant en charge les vitesses de 10/100/1000 Mbps. Il est compatible avec IEEE 802.3, 802.3u, et 802.3ab.

Que faire si un port du TRENDNET TEG-S50G ne fonctionne pas ?

Vérifiez d'abord le câble Ethernet connecté à ce port et essayez de le remplacer. Testez également le port avec un autre appareil pour déterminer si le problème vient du switch ou de l'appareil.

Le TRENDNET TEG-S50G prend-il en charge l'alimentation par Ethernet (PoE) ?

Non, le TRENDNET TEG-S50G ne prend pas en charge l'alimentation par Ethernet (PoE). Vous devrez alimenter vos appareils via une source d'alimentation séparée.

Comment savoir si le TRENDNET TEG-S50G fonctionne correctement ?

Les voyants LED sur le TEG-S50G indiquent l'état de l'appareil. Si les voyants d'alimentation et de connexion sont allumés, cela signifie que le switch fonctionne normalement.

MODE D'EMPLOI TEG-S50G TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Installation du matériel 3 3. LEDs 4

1. Avant de commencer 5 2. Installation matérielle 7 3. LEDs 8

Contenu de l'emballage

• TEG-S50g
• Guide d'installation rapide en plusieurs langues Adaptateur secteur (5V DC, 1A)

Configuration du système

• Un ordinateur avec un adaptateur réseau correctement installé Cable CAT 5e ou CAT 6 pour réseaux
• La surface doit supporter au moins 1,5 kg pour le Switch
• La prise secteur doit être située à un maximum de 1,82 mètres du Switch
• Inspectez visuellement la prise d'alimentation et assurez-vous qu'elle est correctement connectée à l'adaptateur secteur
• Vérifiez la présence d'une source de ventilation ajustée autour du Switch pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le Switch

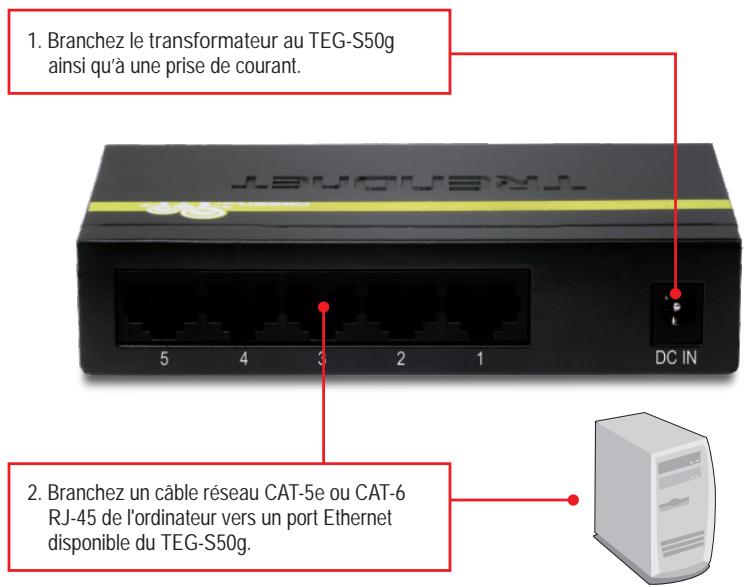

2. Installation du matériel

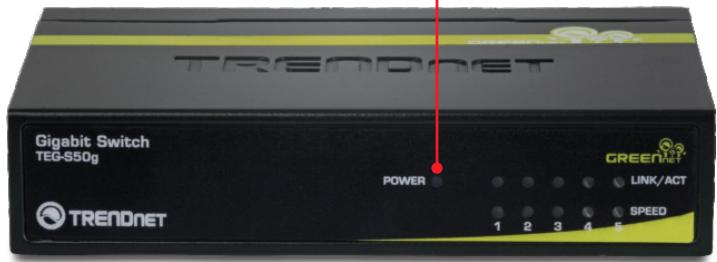

Alimentation

Vert : sous tension.

Eteint : hors tension.

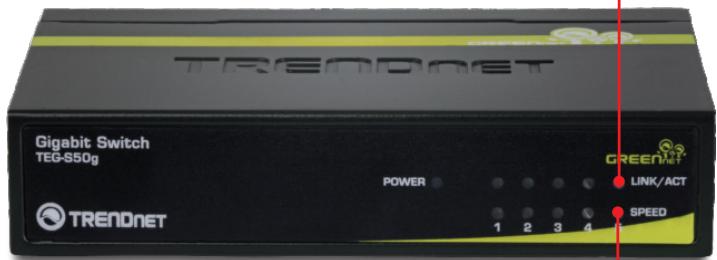

Link/ACT

Vert (Fixe) : Relié à un autre périphérique.

Vert (Clignotant) : Activité depuis cette liaison

Éteint: Rien n'est détecté sur le port.

Speed

Vert : la connexion du port est de 2000 (Full)

Eteint :

La connexion pour le port est de 10 ou 20.

(Half/Full), 100 ou 200 (Half/Full) rien n'est détecté sur le port.

• TEG-S50g
• Power Adapter (5V DC, 1A)

• Les voyants ne s'allument pas lorsque le Switch est branché sur le secteur.
• Vérifie que l'adaptateur d'alimentation externe du TEG-S50g est bien branché à la prise de courant.
• Vérifiez également que la prise murale est sous tension.
• Lorsque je branche un ordinateur à l'un des ports du Switch, le voyant Link/ACT s'allume, mais je n'arrive pas à obtenir des vitesses Gigabit.
• Si levoyant 1000Mbps n'est pas allumé, la vitesse de connexion de l'ordinateur est de 10Mbps ou de 100Mbps.
• Vérifiez le câble Ethernet. Assurez-vous que vous utilisez des câbles Ethernet CAT-5e ou CAT-6. Certains câbles CAT-5 ne permettent pas les connexions Gigabit.
• Assurez-vous que vous avez bien une carte réseau Ethernet Gigabit installée sur votre ordinateur.
• Après avoir connecté mon PC au Switch, je n'arrive pas à partager mes fichiers.
• En premier, regardez les voyants du Switch. Assurez-vous que le voyant Link/ACT est allumé.
• Vérifiez le câble réseau. La longueur minimale du câble est de 1,5 mètre et la longueur maximale est de 100 mètres.
• Désactivez tous les programmes de pare-feu
• Vérifie que le partage des fichiers est activé. Veuillez contacter l'assistance technique de votre système d'exploitation pour plus de renseignements.
• Une fois que mon PC est connecté au Switch, je n'arrive à accéder à l'Internet qu'avec un seul ordinateur.

La Switch n'est pas conçue pour partager une connexion internet entre plusieurs ordinateurs. Vous avez besoin d'un routeur Internet, comme le TW100-S4W1CA, par exemple.

1. Où se trouve le port Uplink du Switch ?

Comme tous les ports du Switch sont Auto-MDIX, tous les ports peuvent être utilisés comme des ports uplink.

Si vous rencontrez encore des problèmes ou si vous avez des questions concernant le TEG-S50g, veuillez consulter le guide de l'utilisateur fourni sur le CD-ROM avec l'utilitaire et le pilote ou contactez le service d'assistance technique de TRENDnet.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

5-Port Gigabit GREENnet Switch

Modèle:

TEG-S50g

Nom Commercial:

TRENDnet

EN 61000-3-3 :1995 + A1 : 2001 + A2 : 2005

EN 55024 : 1998 + A1 : 2001 + A2 : 2003

AS/NZS CISPR 22 : 2006 Class B

Déclaration:

Je déclare par la présence que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.
