MODE D'EMPLOI LUNA FLIRT HTE CHAPPEE

Cahier d'utilisation et paramétrage de régulation dkGirskedOr EE “ae. E:8888 rare (Um } (MENU)

1. BOITIER DE REGULATION nn 3

1.1... Description de l'afficheur 3

1.2. Initialisation du boitier de régulation 3

2. ACCES AUX MENUS DE CONFIGURATION DES PARAMETRES 4

2.1. Menu informations 4 2.2. Réglage de l'heure et de la date 4 2.3. Choix de la langue 4 2.4. Réglage de la température 5

4.1.1. Réglage de la température ambiante en mode réduit 6

5.1. Groupe de jours 7 5.2. Jours individuels 7 5.3. Modification de la programmation horaire (Chauffage et ECS) 7 5.4. Verrouillage du boitier de régulation 8

6. TYPE D'INSTALLATION eine 9

6.1. Raccordement d'une sonde extérieure 9 6.2. Raccordement du boitier de régulation en ambiance 10 6.3. Raccordement d'une sonde d'ambiance 11 6.4. Raccordement des accessoires sans-fil 13 6.5. Raccordement d'un préparateur d'eau chaude sanitaire 15 6.6. Raccordement d'un ballon thermodynamique 16 6.7. Raccordement à une installation solaire. 17 6.8. Raccordement d'un thermostat d'ambiance 18

7. FONCTION SPECIALES... 19

7.1... Fonction de purge 19

7.2... Fonction étalonnage 19

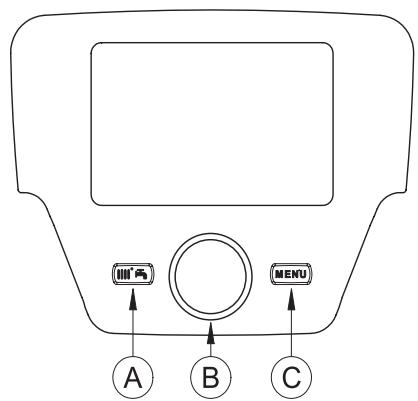

Tourner le bouton B Visualisation afficheur Appuyer en même temps sur la touche A et sur le bouton B Appuyer sur le bouton B Appuyer en même temps sur les touches A et C TE Appuyer sur la touche A ou C

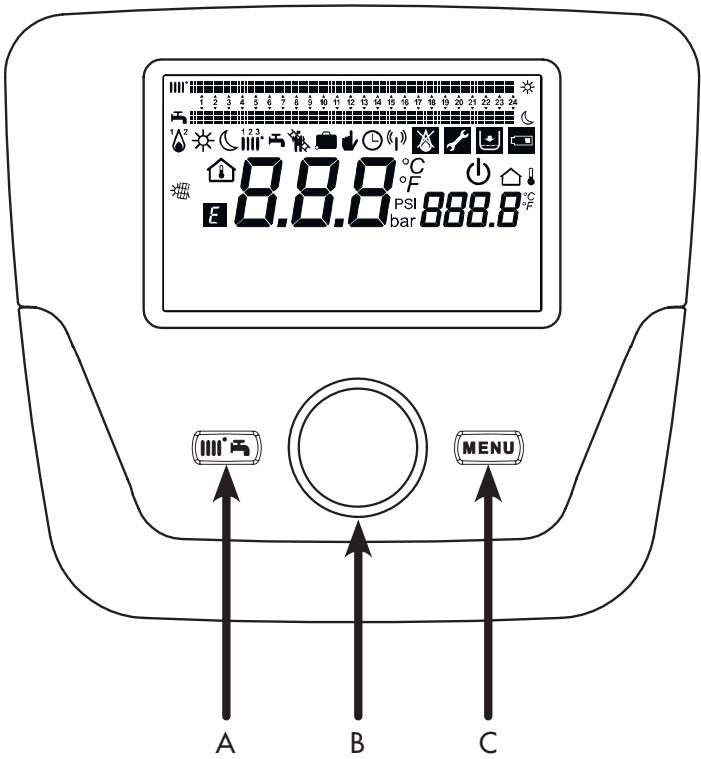

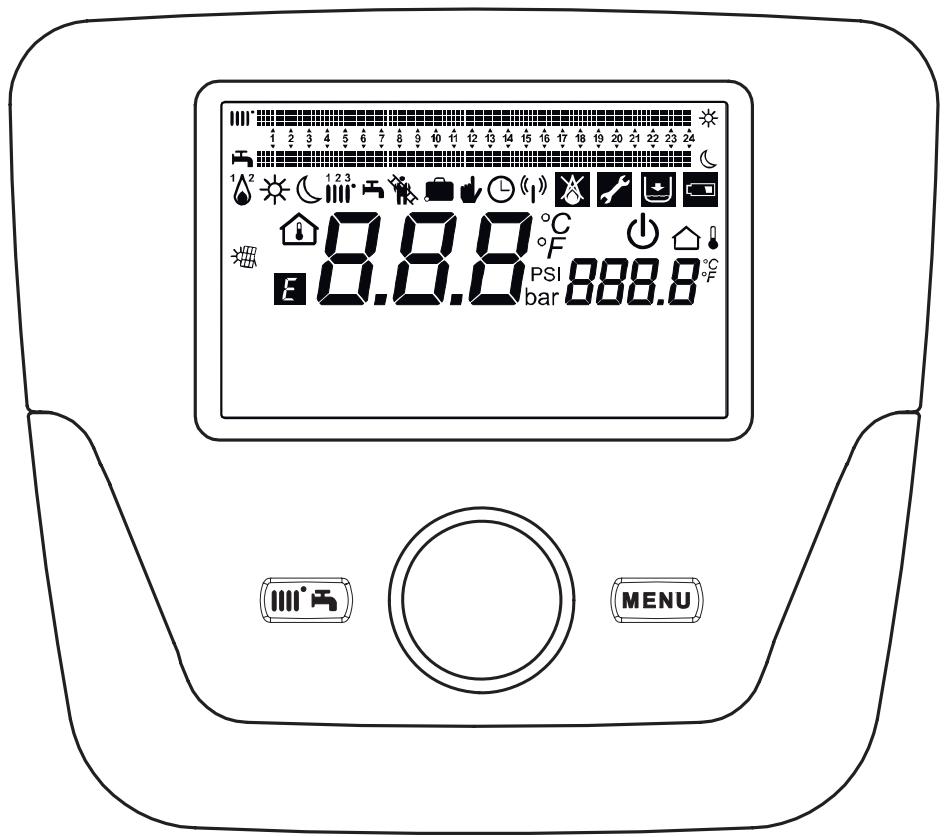

11 Description de l'afficheur Symbole | Description Ÿ Brûleur allumé (Puissance % : 1< 70% - 2> 70 %] # Mode de fonctionnement tempéraiure ambiante de confort (a Mode de fonctionnement : température ambiante réduite [uniquement si installé dans la pièce) 123, Mode de fonctionnement en chauffage (LL 1 = zone 1 - 2 = zone 2 - 3 = zone 3 Le Mode de fonctionnement : ECS activé [e] Mode de fonctionnement : AUTOMATIQUE d Mode de fonctionnement : MANUEL À Température ambiante [°C] OO Température extérieure [°C] Arrêté : chauffage et ECS désactivés [seule la protection antigel de la chaudière est activée]

• Fonction ramonage activée L Fonction programme vacances activée Transmission donnée [uniquement quand le dispositif sans fil est connecté] Intégration installation SOLAIRE E Présence anomalie Anomalie qui empêche l'allumage du brûleur Demande intervention Assistance technique Basse tension eau chaudière//installation

bee PSI Unités de mesure programmées (SI/US]

1. Boîtier de régulation

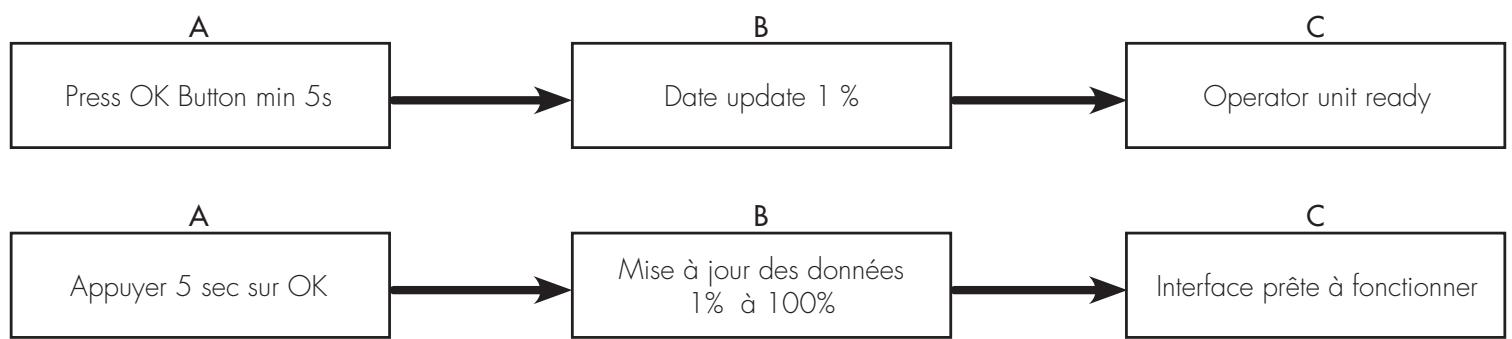

121 isation du boitier de régulation Procédure de configuration de première mise en service Lors de la première mise en service de la chaudière, il faut exécuter la procédure suivante [le texte est en langue ANGLAISE jusqu'à la demande de sélection de la langue, ainsi que cela est indiqué dans la séquence ABC de la figure reportée ci-après] + Appuyer 77® B pendant 5 secondes ; + Une valeur croissante, en pourcentage de 1 à 100, est affichée sur le boitier de régulation. l'opération de synchronisation des données nécessite quelques minutes d'attente + Sélectionner la langue {chapitre 2.3] + Effectuer une fonction purge (chapitre 7.1] + Sélectionner la date et l'heure (chapitre 2.2] Xe Ci 2% id O (1? © € 15 oi “0.0 Dise88

Appuyer 5 sec sur OK Mise à jour des données 1% à 100% Interface prête à fonctionner

2. Accès aux menus de configuration des paramètres _

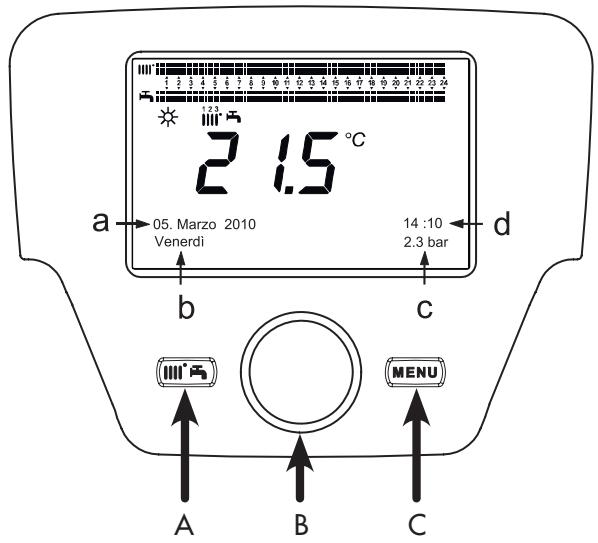

Légende afficheur a [Date : jour, mois, année b [Jour de la semaine c [Pression chaudière / circuit de chauffage d [Horloge : heure et minute Pour accéder aux menus de configuration, la procédure à [es ee suivre est la suivante (se référer au chapitre < Description Symboles » : 7 € (O8 choisir le menu souhaité; 78 B pour valider ou 71 € pour quitter sans enregistrer. La liste des menus de configuration est la suivante : ° Info e Programme horaire 4 / ECS ° Chauffe-eau instantané ECS + Heure et date e Programme horaire 5 e Erreur

• Interface utilisateur e Vacances circuit CC 1,2,3 Diagnostic générateur e Programme hor 1,2 e Circuit chauffage 1,2,3 e Programme hor 3 / CC3 ° Eau chaude sanitaire 21Menu informations À | En présence d'anomalie, la première donnée affichée est le code de celui-ci. Pour afficher les informations de la chaudière, sélectionner la commande « Info », en suivant la procédure du chapitre 2 Température chaudière °C Température de refoulement de la chaudière Température extérieure °C Température extérieure x À, . e Valeur minimum de température extérieure mémorisée (avec Sonde Température extérieure min. C Exiérieure connectée] Valeur maximum de température extérieure mémorisée [avec Sonde Température extérieure max. °C Extéri x xtérieure connectée] Température ECS eC Température ECS [valeur lue par la sonde du circuit sanitaire de la chaudière] x c. Température instantanée de la sonde collecteur [avec accouplement Température collecteur C installation solaire} Etat circuit Chauffage (1,2,3) Marche/Arrêt | Mode de fonctionnement du circuit de chauffage (circuits : 1,2,3] Etat circuit ECS Charge Mode de fonctionnement du circuit sanitaire Etat chaudière Marche/Arrêt | Mode de fonctionnement de la chaudière Indique si le rayonnement solaire est suffisant [avec intégration Etat installation solaire - installation solaire} Téléphone service clients n 2000000000

2.2 Réglage de l'heure et de la date

Pour programmer l'heure et la date, voir le chapitre 2 et procéder de la façon suivante : + Accéder au menu Heure et Date 7° B <£ Ligne 1 (Heures / minutes] 8 [l'heure clignote) B pour modifier l'heure 7 B pour valider [les minutes clignoteni] {3B pour modifier 77? B pour valider. DB pour modifier Ligne 2 [Jour / mois) et Ligne 3 [Année] en exécutant de nouveau la procédure susmentionnée eT52C pour revenir au menu précédent

_2.Accès aux menus de configuration des paramètres

{menu Interface utilisateur) Pour sélectionner la langue, suivre la procédure du chapitre 2, puis agir de la façon suivante : + Accéder au menu Interface utilisateur 7° B pour sélectionner la ligne de programme 20 (Langue ; DB pour choisir la langue 7? B pour enregistrer. e 777 € pour revenir au menu précédent

2.4 Réglage de la température

Le réglage de la température ambiante ou de la chaudière s'effeciue en tournant le bouton B, respectivement, vers la droite (D pour augmenter la valeur et vers la gauche {3 diminuer, et 7° B pour valider. Chauffage La température à régler, pour le circuit de chauffage, peut être + Température de départ : si le boitier de régulation est installé dans la chaudière + Température ambiante : si le boitier de régulation est fixé au mur. Eau chaude sanitaire Pour régler la température de l'eau chaude sanitaire, sélectionner le «Consigne confort ECS» comme indiqué dans le

chapitre 3 et {2B pour programmer la valeur de température

désirée = =7 x = Appuyer sur les touches FA et {DB pour faire défiler les fonctions suivantes e Veille/Marche e Forçage ECS e Régime CCI + Consigne confort CCI e Régime ECS + Consigne confort ECS puis 7°B pour activer la fonction sélectionnée, {DB pour modifier la valeur et 77° B pour valider + Veille/Marche Quand on active cette fonction, l'afficheur visualise le symbole ( et le fonctionnement de la chaudière en Régime ECS et chauffage est désactivé [la fonction protection antigel est activée]. Pour remettre la chaudière en marche, répéter la procédure décrite ci-dessus + Forçage ECS Cette fonction permet d'exécuter une mise en température du ballon d'eau chaude, si présent, jusqu'à aïteindre la température programmée, indépendamment de la plage horaire programmée. + Régime CCI Depuis ce menu, il est possible de sélectionner le mode de fonctionnement de la chaudière, comme indiqué dans le

+ Consigne confort CCI Sélectionner ce menu pour modifier la valeur de la température ambiante confort + Régime ECS Sélectionner ce menu pour activer (Marche] ou pour désactiver (Arrêt) la production d'ECS. La fonction « Éco » n'est pas utilisée pour ce modèle de chaudière. + Consigne confort ECS Sélectionner ce menu pour modifier la valeur maximum de la température ECS Quand la production d'ECS est désactivée, le symbole i PI 22 Æ s’efface de l'afficheur.

4. Mode fonctionnement

41 Chauffage La chaudière comporte 4 modes de fonctionnement en chauffage : Confort - Réduit - Automatique - Mode Protection - Pour programmer l'un des modes de fonctionnement, agir de la façon suivante Depuis le menu principal ° 75®B pour valider. DB (sens inverse des aiguilles d'une montre) <4£ Confort - Réduit - Automatique - Mode Protection pour valider ou 7772 € pour quitter sans enregistrer. SFA D8 égime CCI CAS 1 : le boitier de régulation est installé dans la chaudière Tourner le bouton B pour régler la température de départ de la chaudière

DESCRIPTION DES MODES DE FONCTIONNEMENT

+ Confort : le chauffage est toujours activé {symboles affichés &lFé} + Réduit : le chauffage est désactivé {symboles affichés &rd | ; + Automatique : le chauffage dépend de la plage horaire programmée {symboles affichés @ur ); + Mode protection : le chauffage est désactivé CAS 2 : le boitier de régulation est fixé au mur Tourner le bouton B pour régler la température ambiante du local à chauffer.

DESCRIPTION DES MODES DE FONCTIONNEMENT

+ Confort : la tempéraiure du local à chauffer correspond à la température de confort ; la valeur réglée à l'usine est 20 °C {symboles &ilré) : + Réduit : la température du local à chauffer correspond à la température réduite ; la valeur réglée à l'usine est 16°C {symboles affichés &rd | ; + Automatique : la température du local à chauffer dépend de la plage horaire programmée (symboles affichés @r] ; + Mode protection : la chaudière s'allume quand la température ambiante descend sous 6 °C {si une sonde d'ambiance est présente] i Pendant le fonctionnement de la chaudière en mode Automatique, tourner le bouton B pour effectuer un réglage temporaire de la température. Cette modification reste valable jusqu'au changement de plage horaire successif.

4.1.1 Régulation de la température ambiante en

mode réduit Pour programmer la température ambiante en mode Réduit, agir. de la façon suivante : C (DB « Circuit chauffage 1 » B do valeur de température commence à Lignolu + CB pour modifier la température et B pour valider. € pour revenir au menu précédent Le réglage de la température ambiante de confort peut être effectué non seulement à l'aide de la touche A du chapitre 3, mais aussi en modifiant le paramètre 710, de la façon indiquée ci-dessus

4.2 Programme vacances

Cette fonction permet à l'utilisateur de choisir la valeur de température ambiante à programmer quand il part plusieurs jours (par exemple pendant les vacances]. Il est possible de programmer la température antigel minimum ou la température mode Réduit [ligne de programme 648]. À la ligne de programme 641 [Présélection], 8 niveaux de programmation dénommés Période 1 {suivent 8 jours à programmer en marche et arrêt} sont disponibles. Quand la fonction est activée, l'afficheur visualise le symbole @ La procédure à suivre pour activer la fonction et programmer les plages horaires est la suivante 7 C © <£ Vacances cireuit CCI B ligne de programme 641 {+ Présélection »] 77°B ériode 1 {clignoïe) © B et choisir le jour à programmer (de 1 à 8), puis (B ligne de programme 642 ©B pour programmer la période de début (642) 7° B OB pour programmer le mois 7°B et ©)B pour programmer le jour “°B pour valider. + Répéter la même séquence d'instructions pour programmer également la ligne de programme 643 (à la fin de la plage, la chaudière se remet en marche le jour successif) + Une fois effectuée la programmation du début et de la fin de la plage ©B <£ la ligne de programme 648 ®B DB pour programmer la température de fonctionnement minimum, si antigel, ou mode Réduit, puis Z5®B pour valider. + Répéler ces trois points pour programmer d'autres plages ou 72€ pour revenir au menu précédent L'antigel de la chaudière est toujours activé, la chaudière se met en fonctionnement lorsque la température de départ chauffage est inférieure à 5 °C. Cette fonction est opérationnelle si l'appareil est alimenté électriquement et s’il y a du gaz.

Avant de procéder à la programmation, il faut activer le mode de fonctionnement Automatique (chapitre 4). Les programmations horaires en chauffage (Programme horaire CC1) et ECS (Programme horaire 4 / ECS) permettent de programmer le fonctionnement automatique de la chaudière au cours des plages horaires quotidiennes déterminées et au cours des jours de la semaine. l'exemple reporté sur la figure ci-après se réfère à la plage horaire quotidienne 1 (ci-après) où « a » est la période de fonctionnement à la température de confort et « b » est la période de fonctionnement en mode Réduit (chapitre 4]. Les programmations de fonctionnement de la chaudière peuvent être exécutées par groupes de jours ou par jours individuels [tous les jours du Lundi au Dimanche] intervalles hebdomadaires préréglés (Ligne de programme 500 pour le chauffage et 560 pour l’ECS) + Lun-dim {groupes de jours} e Lunvend [groupes de jours) + Sam-dim (groupes de jours] e Lundi-Mardi-Mercredi-Jeudi-Vendredi-Samedi-Dimanche (jours individuels) Plages horaires quotidiennes préréglées (Ligne de programme 514 pour le chauffage et 574 pour l’ECS) + 06:00-08:00 .. 11:00-13:00 .. 17h00 - 23h00 {exemple sur la figure ci-conire] + 06:00-08:00 .. 17:00-23:00 + 06:00-23:00 / a(*) / b(&) IN — se CUS

Cette fonction permet de programmer l’un des 3 intervalles hebdomadaires disponibles, chacun avec trois plages horaires quotidiennes préréglées de marche et arrêt de la chaudière, qui peuvent cependant être modifiées par l'utilisateur - lignes de programme 501.506. Les intervalles sont les suivants Lun-dim {valeur par défaut} / Lun-vend / Sam-dim. Si l'installation est divisée en zones, chacune contrôlée par son boitier de régulation /Appareil d'ambiance, la programmation de chaque zone doit être réglée séparément sur chaque dispositif.

5.2 Jours individuels

Toutes les phases quotidiennes de marche et d'arrêt de la chaudière peuvent être modifiées par l'utilisateur. Pour chaque jour sélectionné, 3 plages horaires préréglées sont disponibles, ainsi que cela est reporté dans le tableau récapitulatif à la fin de ce chapitre

5.3 Mo ation de la programmation

horaire (chauffage / ECS) Après avoir effectué la programmation horaire en utilisant les programmes préréglés, il est dans tous les cas possible de modifier les périodes des trois plages horaires - lignes de programme 501.506 pour le chauffage et 561.566 pour l'ECS, ainsi que cela est décrit ci-après Procédure de modification de la programmation du circuit de chauffage + TC <B Programme horaire CC Programme 500 [Sélection jours) PB : le champ groupes de jours (chapitre 4.1) commence à clignoter @B pour faire défiler les jours {< Groupes de jours » ou « Jours individuels >} 75°B pour valider. + WB <éligne de programme 514 [Sélection valeurs défaut 2] 77B et{B pour sélectionner l'un des 3 programmes préréglés de la programmation horaire < Groupes de jours » [chapitre 5.1] ou (DB d'une position dans le sens des aiguilles d'une montre pour passer à la programmation manuelle : lignes de programme

» “598 ligne de Procédure de modification de la programmation du circuit ECS La procédure pour activer la programmation horaire de l'eau chaude sanitaire est la même que celle de la programmation horaire prévue pour le chauffage. La différence conceme uniquement le nom du menu Programme horaire 4 / ECS et les lignes de programme à programmer 560 (Sélection jours) Pour désactiver cette fonction, il faut exécuter la procédure décrite ciaprès dans la section «Restaurer la Programmation par Défaut d'Origine»

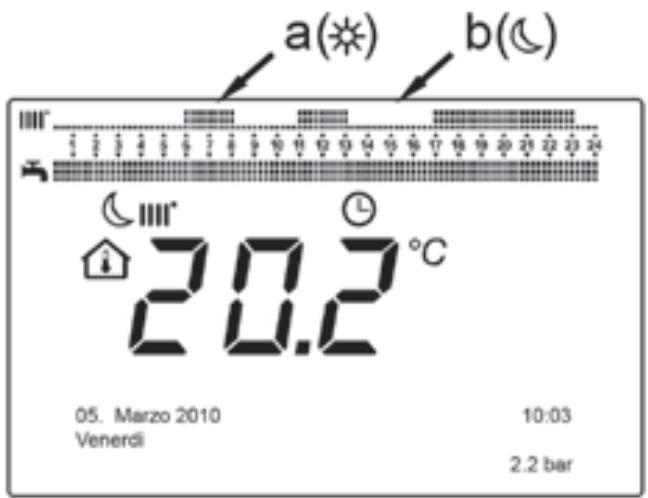

CEE Programmes préréglés Ligne de programme 14 Programmes préréglés fage) - 574 (ECS) Marche 1 - Arrêt 1 Marche 2 - Arrêt 2 Marche 3 - Arrêt 3 Lun-Dim 06:00 - 08:00 11:00 - 13:00 17:00 - 23:00 Lun-Ven 06:00 - 08:00 I 17:00 - 23:00 Sam-Dim 06:00 - 23:00 Jours individuels Lignes de progr. 501 502 503 504 505 506 (chauffage Programmes préréglés 61 562 563 564 565 566 (ECS) Marche 1 - Arrêt 1 Marche 2 - Arrêt 2 Marche 3 - Arrêt 3 Lun-Mar-MerJeu- Ven-Sam-Dim 06:00 - 23:00 11:00 - 13:00 17:00 - 23:00 ÿ | Pour faciliter la programmation, il est possible de copier les programmes existants sur d'autres jours de la semaine. La procédure est la suivante : Copier un programme sur un autre jour Après avoir programmé la plage horaire d'un jour déterminé, il est possible de la copier sur un ou plusieurs jours de la semaine Le paramètre entre parenthèses « { } » se réfère à la programmation horaire dans ECS e Depuis la ligne de programme 514 (574) {si on a utilisé l'une des 3 plages horaires préréglées) ou depuis la ligne de programme 501(561) {si on a exécuté la programmation manuelle], tourner le bouton vers la droite jusqu'à la ligne de programme 515 (575). + L'afficheur visualise Copier 2. + 5° B <<Copier vers : le jour de la semaine clignote + CB pour faire défiler les jours de la semaine, choisir le jour sur lequel copier le programme, puis 77° B pour valider. e Répéter le point ci-dessus si l'on veut copier le même programme quotidien sur d'autres jours e 52 C pour revenir au menu précédent Restaurer la programmation d’origine (par défaut) Ilest possible de supprimer la programmation hebdomadaire effectuée et d'activer le chauffage toujours en confort {la valeur qui sera programmée est 00-24, identique pour tous les jours de la semaine] + ©57C OB Programme horaire CCI 5° B <£ la ligne de programme 500 [Programme horaire CC 1} ou 560 (Programme horaire 4 / ECS] + DB d'une position dans le sens inverse des aiguilles d'une montre, la ligne de programme 516 (Valeurs par défaut) pour le chauffage et la ligne de programme 576 pour l'ECS + 5°B d'une position jusqu'à ce que l'inscription Oui s'affiche, ‘5°B pour valider. + TAC pour revenir au menu précédent Quand on affiche le menu principal une fois la procédure terminée, on remarque que la barre de programmation quotidienne change. Le chauffage est toujours actif au cours des 24 h. Pour reprogrammer la chaudière, il faut répéter la procédure décrite dans le chapitre 5.

5.4 Verrouillage du boîtier

de régulation Dans le but d'empêcher que des personnes non autorisées effectuent la programmation, il est possible de verrouiller toutes les fonctions associées à la touche C Procédure de verrouillage + 57C OB <£ Interface utilisateur “7° B appuyer pour valider. + OB <ligne de programme 27 [Verrouillage programmation], °B pour valider. ° OB <<Marche 5°B pour activer la fonction de verrouillage Procédure de déverrouillage + PCT A et B (maintenir appuyé pendant env. 6 sec] Programmation Verrouill. inact. Temporaire ». Cette phase de déverrouillage est temporaire, elle dure 1 minute, puis le verrouillage se réactive automatiquement Pour désactiver de façon permanente la fonction, il faut activer la procédure de déverrouillage temporaire puis ©B sur Arrêt à la ligne de programme 27 (Verrouillage programmation] et T7 B pour valider le déverrouillage.

6. Tyne d'installation

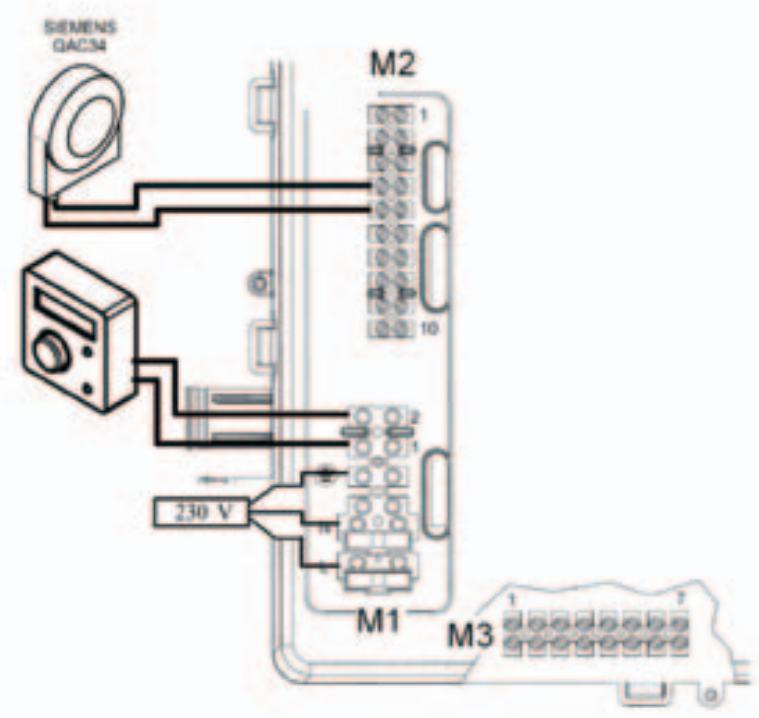

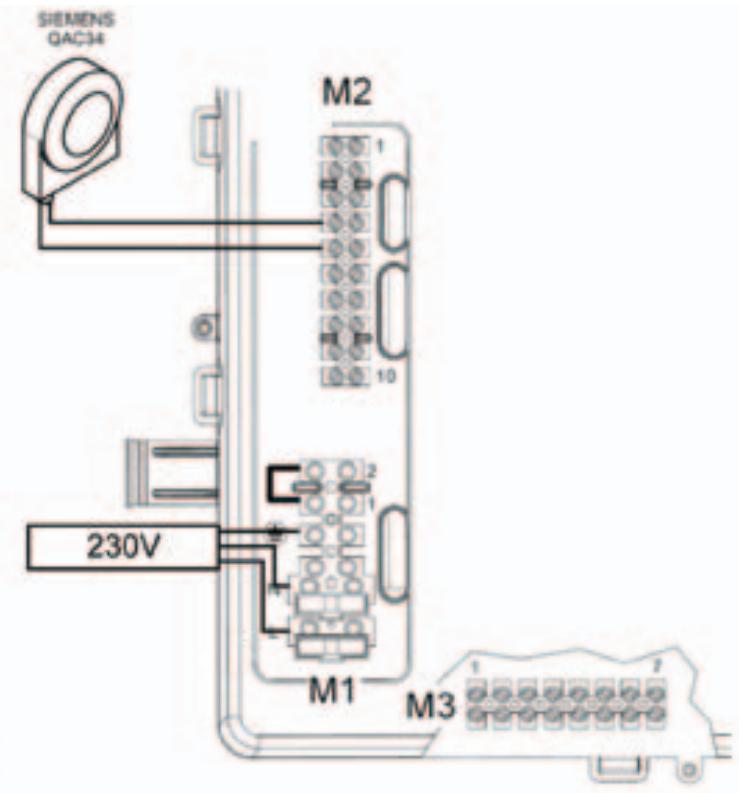

6.1Raccordement d'une sonde extérieure (réf C7104873) La sonde extérieure QAC 34 est livrée d'origine avec la chaudière LUNA PLATINUM HTE. L'installation, le branchement et la configuration se font de la manière suivante

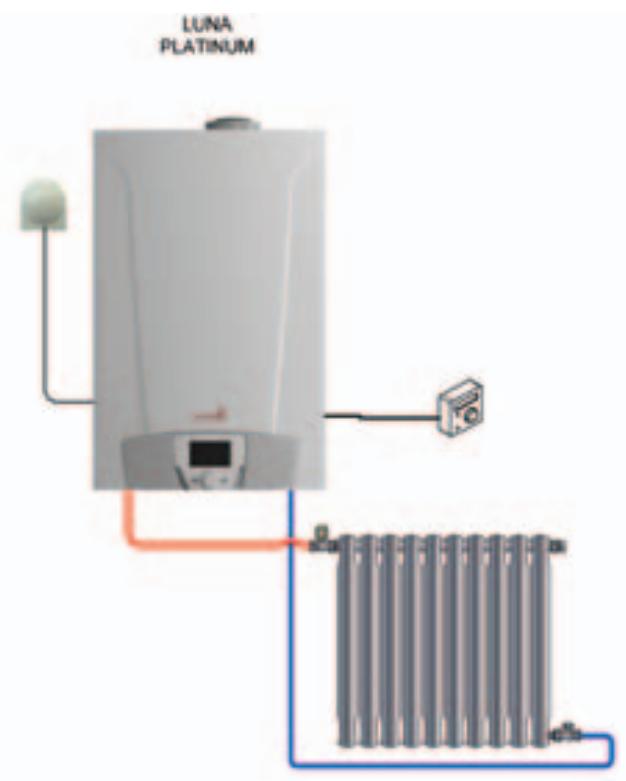

LÉGENDE RACCORDEMENTS CONNECTEURS CHAUDIÈRE

M2(4-5] Raccordement au bornier M2 dans la chaudière

Paramètre Valeur à configurer Description 710 |Mode de fonctionnement Automatique Suivant programmation horaire 710 |Consigne confort choix de l'utilisateur | Température ambiante théorique de confort . . [712 [Consigne réduit choix de l'utilisateur | Température ambiante théorique de réduit date 720 |Courbe de Chauffe 1,5 péremine la tempéraiure de la chaudière en 1 onction des conditions extérieures 730 |Limite de chauffe été/hiver 20°C Arrêt automatique du chauffage 742 lempérature consigne En Valeur réglée pour le mode TA départ thermostat d'ambiance «— la chaudière travail en modulation

6. Tvne d'installation

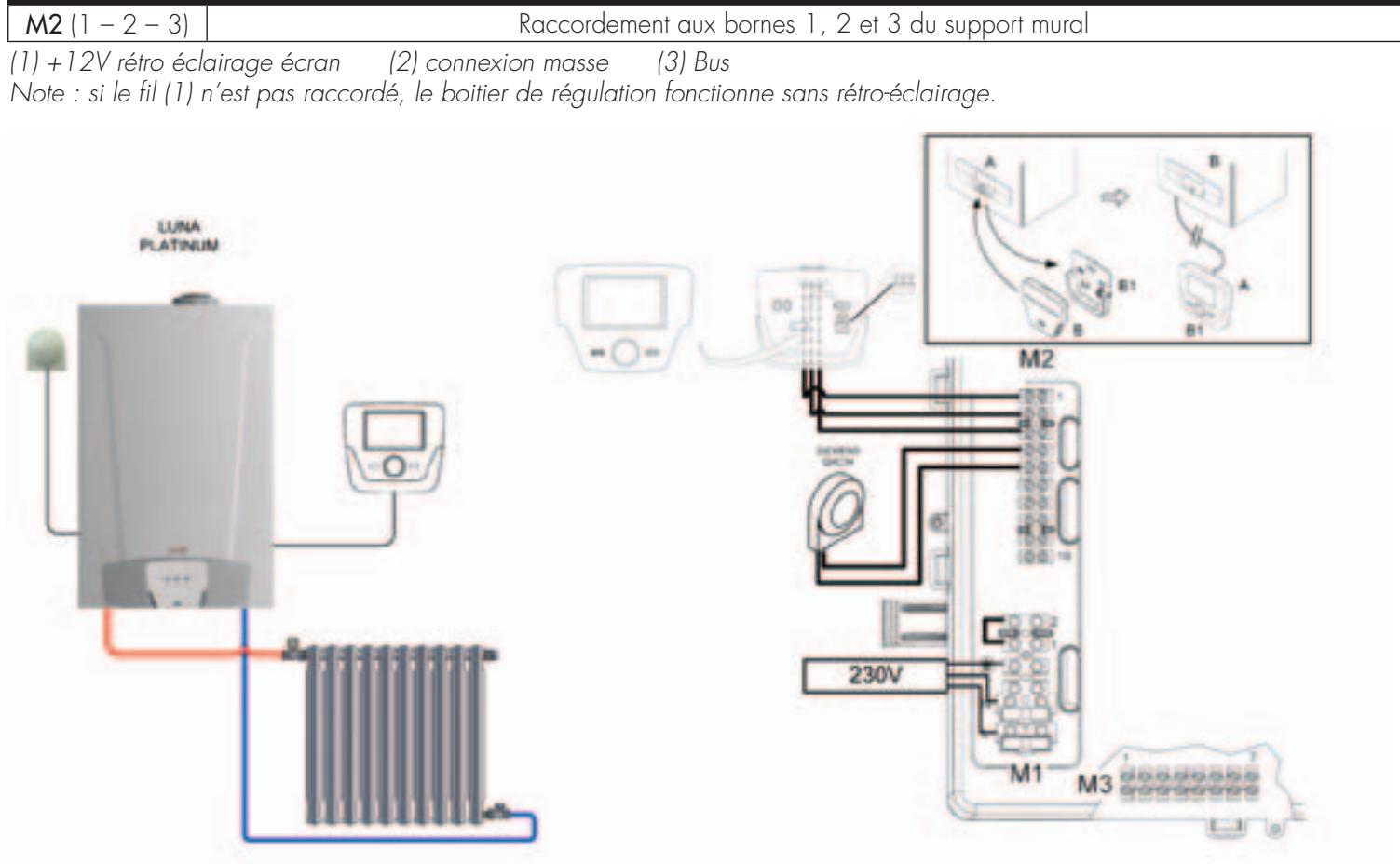

6.2 Raccordement du boitier de régulation en ambiance

Pour installer le boitier de régulation de chaudière en ambiance il faut ajouter le récepteur 3LED intégrable et son support (Réf C7108482) L'installation, le branchement et la configuration se font de la manière suivante M2{1-2-3)

Raccordement aux bornes 1, 2 et 3 du support mural {1} +T2V rétro éclairage écran {2} connexion masse [3] Bus Note : si le fil [1] n'est pas raccordé, le boitier de régulation fonctionne sans rétro-éclairage:

LÉGENDE DU PARAMÉTRAGE

M1 ysSisasens rer Ce. Menu Ligne Paramètre Valeur à configurer Description 710 [Mode de fonctionnement Automatique Suivant programmation horaire Cireui 710 |Consigne confort choix de l'utilisateur | Température ambiante théorique de confort choufiage 1 712 |Consigne réduit choix de l'utilisateur Température ambiante théorique de réduit 720 |Courbe de Chaufle 1,5 Détermine la température de la chaudière en fonction des conditions extérieures 4 : A Activation du thermostat pour le circuit 2 Configuration | 5977 |Fonction entrée H5 sans Ibornier M1 [1-2] dans chaudière] . Appareil Le boitier de régulation est configuré comme Interface 40 |Uilisation d'ambiance] appareil d'ambiance circuit de chauffage 1 utilisateur 42 |Affectation appareil 1 Circuit chauffage 1 |L'appareil gère le CC 43 |Action service Centralisé Permet de gérer l'ECS et le mode veille à distance De 10

6. Tyne d'installation

Deux sondes d'ambiance peuvent être raccordées sur la chaudière LUNA PLATINUM Non programmable [Réf : C7108526] ou programmable [Réf C7108528). l'installation, le branchement et la configuration se font de la manière suivante

LÉGENDE RACCORDEMENTS CONNECTEURS CHAUDIÈRE

M211-2-3) Raccordement aux bornes 1, 2 et 3 de la sonde d'ambiance {1} +12V rétro éclairage écran {2} connexion masse [3] Bus Note : si le fil {1} n'est pas raccordé, la sonde d'ambiance fonctionne sans rétro-éclairage. TM M3 222222 GS rére

Menu Valeur à configurer Description Configuration Fonction entrée HS sans Désactivation du thermostat d'ambiance 700 |Mode de fonctionnement Automatique Suivant programmation horaire _ 710 |Consigne confort choix de l'utilisateur Température ambiante de confort Cireuit 712 |Consigne réduit choix de l'utilisateur Température ambiante de réduit chauffage 1 Détermine la température de la chaudière en 750 |Influence de l'ambiance choix de l'installateur : D 2 fonction de l'évolution de la température ambiante Note : Les paramétrages suivant sont accessibles directement par la sonde d'ambiance. {Voir la notice référant à l'appareil) Il faut vérifier que la sonde d'ambiance programmable ou non est affectée sur le bon circuit de chauflage par défaut (HC = 1}

6. Tvne d'installation

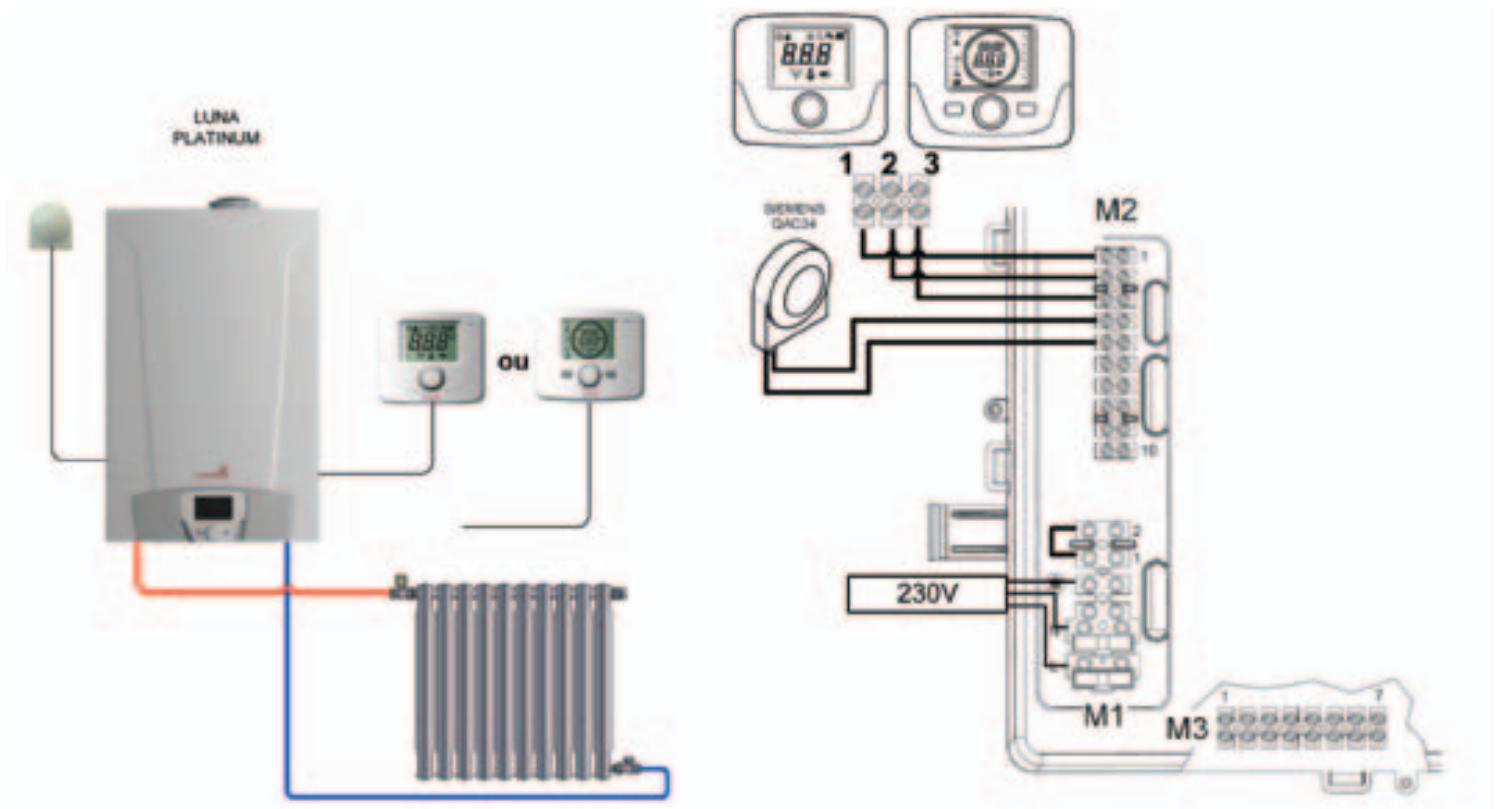

6.3 Raccordement d'une sonde d'ambiance

LISTE DES PARAMÈTRES DE LA SONDE D'AMBIANCE HC Assigner l'appareil d'ambiance au circuit de chauffages 1, 2 ou 3. (Par défaut 1} Programmer l'appareil d'ambiance comme Maître (CEn] afin de pouvoir également gérer le mode veille de la Ao chaudière ou comme gestion local Loc} pour la gestion de seulement le chauffage et l'ECS rt Autoriser l'UTILISATEUR du réglage de la température ambiante mode Réduit dh Autoriser l'UTILISATEUR du réglage de la température de l'ECS et de la programmation horaire Programmation du type d'utilisation de l'ECS ÆL 24h : production ECS toujours activée ; CHP : la production d'ECS est activée selon la programmation horaire du chauffage : DhP : la production d'ECS est activée selon la programmation horaire de l'ECS oFS Correction de la valeur de température lue par la sonde d'ambiance, si différente de la température effective Un Sélectionner l'unité de mesure de la tempéraiure SoFt Afficher la version du logiciel oSt Temps d'avance de mise en marche du chauffage afin d'obtenir la température ambiante confort [minutes) oSp Temps d'avance d'arrêt du chauffage afin d'obtenir la température ambiante réduite [minutes] Fonction assignée au contact H5 (contact du thermostat d'ambiance sur les bornes 1-2 du bornier M1 de la chaudière] () Aucune fonction associée FHS De là 17 Non utilisables 18 Demande thermostat d'ambiance circuit de chauffage 1 19 Demande thermostat d'ambiance circuit de chauffage 2 20 Demande thermostat d'ambiance circuit de chauffage 3 De 21 à 32 Non utilisables Type de contact [logique de fonctionnement) de l'entrée HS cH5 n© : normalement ouvert [valeur d'usine] nC : normalement fermé Synchronisation de l'appareil d'ambiance avec la chaudière [unigt. version Sans-fil) Pour synchroniser l'unité d'ambiance avec l'accessoire à 5 LED sans fil (émetteur|, suivre les instructions Snc suivantes + appuyer sur la touche RESET de l'unité émettrice jusqu'à ce que les symboles et s'allument ; + activer la fonction Snc de l'appareil d'ambiance en sélectionnant ON Test de la transmission radio [uniqt. version Sans-fil. La fonction dure 8 minutes ou jusqu'à ce que l'on appuie TS+ sur le bouton. l'afficheur affiche en alternance l'inscription Out et In, avec un chiffre qui indique le numéro du message envoyé (Out et reçu {In} End Pour revenir à l'écran de base Note : Pour le détail des réglages et du fonctionnement des sondes d'ambiances se reporter à la notice de l'accessoire

6. Type d'installation

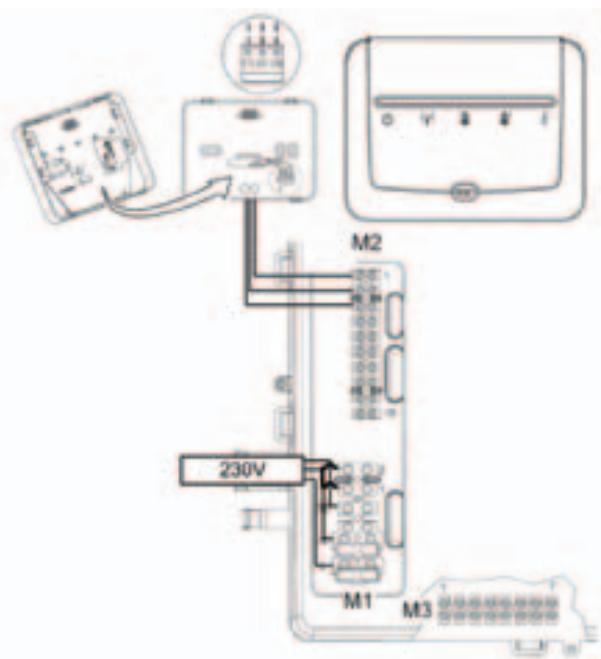

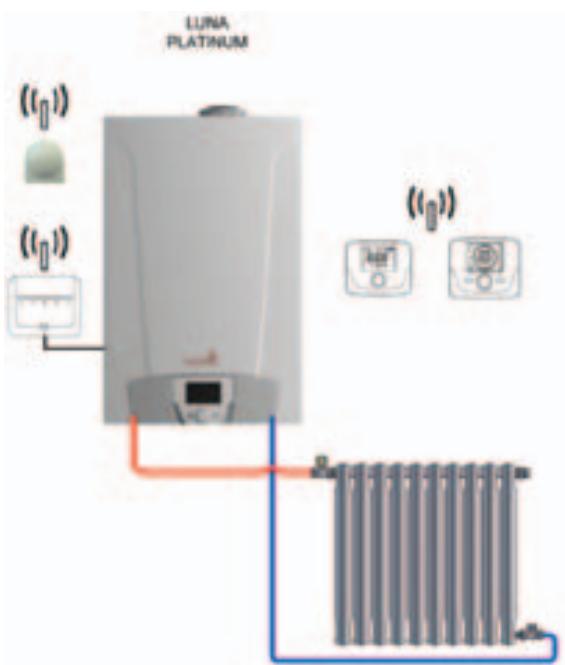

6.4 Raccordement des accessoires sans-fil

Les sondes d'ambiances (programmables ou non], le boitier de régulation et la sonde extérieur peuvent être raccordées sans fils Deux accessoires sont disponibles pour le raccordement des appareils sans-fil Récepteur 5 LED intégrable (Réf C7108484) : Pour effectuer la synchronisation entre les appareils procéder comme indiqué ci après : Appuyer sur la touche RESET de l'interface à 5 LED jusqu'à ce que les LED 3} et À s'allument Puis sur le boitier de régulation placé sur son support, aller au niveau « mise en service > chapitre « Radio » ligne 120 et valider la connexion Quand l'interface est connectée par radio avec le boitier de régulation, la LED À s'éteint Pour configurer le boitier de régulation en ambiance procéder comme le paragraphe [6.2] Récepteur 5 LED pose murale (Réf C7102343) Si l'on souhaite laisser le boitier de régulation sur la chaudière et installer la sonde extérieure en version sans-fil et/ou les sondes d'ambiances sans-fil, il faut raccorder le récepteur mural comme indiqué ci après

LÉGENDE RACCORDEMENTS CONNECTEURS CHAUDIÈRE

M211-2-3) Raccordement aux bornes 1, 2 et 3 du support mural {1]+12V {2} connexion masse [3] Bus (12V] Pour effectuer la synchronisation entre les appareils procé- der comme indiqué précédemment en appuyant sur la M322222277 touche RESET 13 >

6. Type d'installation

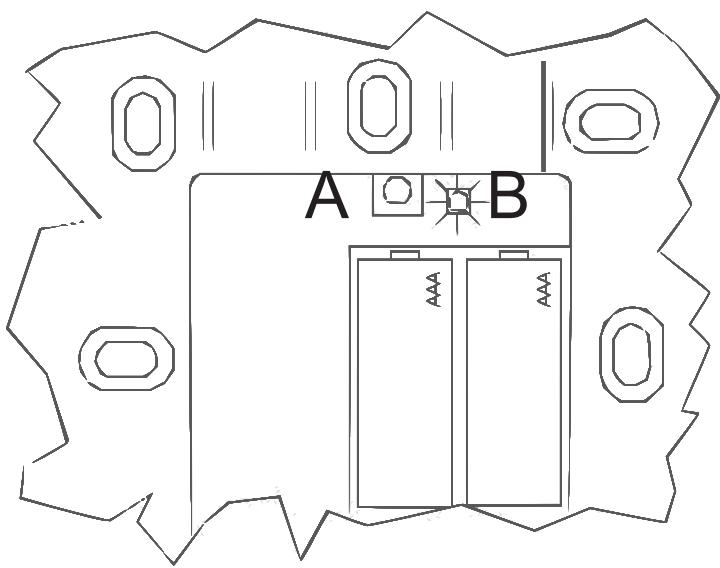

Sonde d’ambiance sans-fil non-programmable (Réf C7108527) et programmable (RéfC7108529) Pour communiquer avec la chaudière, la sonde d'ambiance SANS FIL doit être reconnue par la carte électronique de la chaudière. La procédure à exécuter est la suivante : + Appuyer sur la touche 77° jusqu'à ce que soit affiché le paramètre SNC ; + Tourner { pour sélectionner le paramètre SNC : l'indication « ARRÊT » clignote : e Appuyer sur la touche 5? puis {l'indication < Marche » apparaît (cette phase dure environ 60 secondes) appuyer sur la touche ‘7? l'afficheur visualise tous les symboles {pendant environ une seconde] + La liaison est établie lorsque la LED de l'accessoire 5 LED émet deux clignotements rapides et que les LED Ô et (restent allumées fixes. e Revenir sur l'appareil d'ambiance et appuyer sur la touche 5° pour valider. Si la séquence a été exécutée correctement, l'afficheur indique « End » et le symbole est affiché fixe. Dans le cas contraire, l'indication « Err » apparaît sur l'afficheur et il est nécessaire de répéter toute la procédure Sonde extérieure sans-fil (Réf C7103027) Cet accessoire est composé d’un émetteur et d'une sonde type GAC34 Les appareils sont reliés entre eux à l'aide d'un câble à 2 fils Les câbles sont interchangeables. l'alimentation est assurée par deux piles alcalines type AAA de 1,5 V {LRO3]. Pour que l'émetteur de la sonde extérieure puisse être reconnu procéder de la manière suivante + Après avoir appuyer sur la touche RESET 5 sec + Appuyer sur la touche À de l'émetteur pendant au moins 12 secondes jusqu'à ce que la LED B clignote rapidement {lors des 5 premières secondes la lumière de la LED est fixe, elle clignote ensuite lentement pendant 5 secondes puis elle commence à clignoter rapidement) e La liaison est établie lorsque la LED (de l'accessoire 5 LED émet deux clignotements rapides et que les LED à et (restent allumées fixes. + Appuyer encore une fois brièvement sur la touche A de l'émetteur de la sonde externe à ondes radio jusqu'à ce que la LED s'éteigne Procédure pour supprimer la liaison entre les accessoires + Appuyer sur la touche RESET sur l'accessoire 5 LED et la maintenir enfoncée ; environ 5 secondes plus tard, les LED fl et & s'allument, suivies ensuite par les LED 4 & et enfin les LED 4 #, après quoi il est possible de relâcher la touche RESET. e Les LED {8 # F émettent deux clignotements rapides puis la LED Oreste allumée fixe Cette procédure élimine la liaison entre l'accessoire 5 LED et TOUS les accessoires reliés à l'appareil.

6. Tyne d'installation

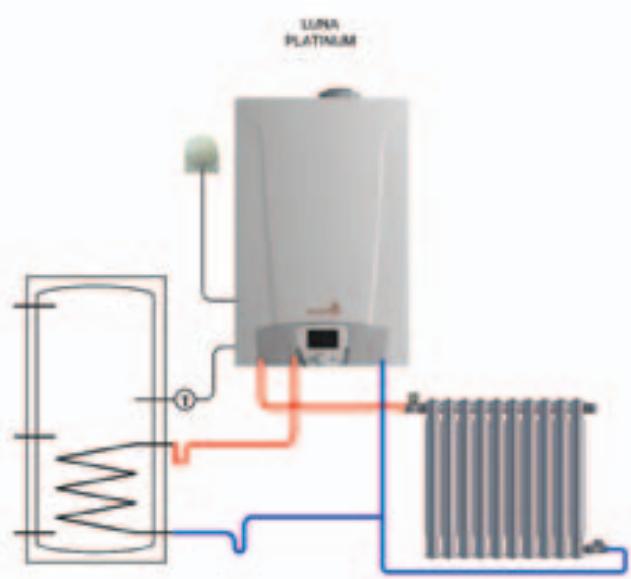

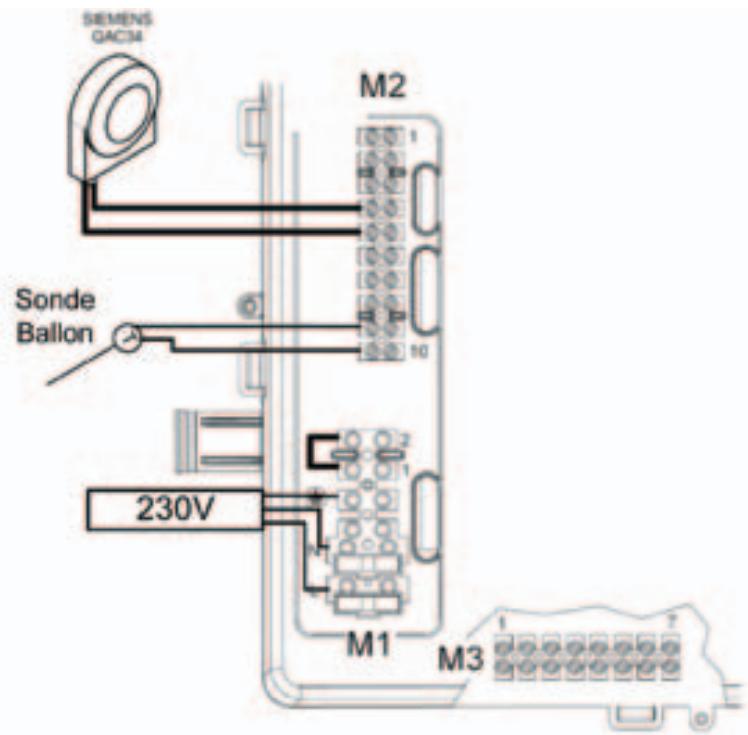

6.5 Raccordement à un préparateur d'eau chaude sanitaire

Les chaudières LUNA PLATINUM T.T2HTE, 1.24HTE, 1.28HTE peuvent être associées à un préparateur d'eau chaude sanitaire indépendant. l'installation, le branchement et la configuration se font de la manière suivante

LÉGENDE RACCORDEMENTS CONNECTEURS CHAUDIÈRE

M2(9- 10] Raccordement au bornier M2 dans la chaudière

Co) Lo © à © 0 he ci Fe de © Gù de de tags eh + mm | Ve

Valeur à configurer Description Eau chaude 1600 | Consigne confort choix de l'utilisateur | Réglage de la température d'eau chaude sanitaire È 7 Configuration | 6200 |Enregisirer sonde oui Activation et reconnaissance de toutes les sondes | raccordées Note : La fonction antilégionelles n'est pas active. Avant d'activer cette fonction il est obligatoire que le réseau d'eau chaude sanitaire du stockage à la distribution respecte la réglementation contre les risques de brûlures et de légionelloses. (Arrêté de 30 novembre 2005 publié au Journal Officiel le 30 Décembre 2005] LÉGENDE DU PARAMÉTRAGE DE LA FONCTION ANTI-LÉGIONELLOSE Paramètre Valeur à configurer Description 1640 |Fonction anti-légionelles Arrêt réglage de la température d'eau chaude Eau chaude | 1641 |Fonct. légion. périodique 7 Périodicité sanitaire 1642 |Fonci. légion. Jour semaine Lundi Jour de semaine 1644 |Heure fonci antilégionelles 5; 00 Heure de démarrage

6. Tvne d'installation

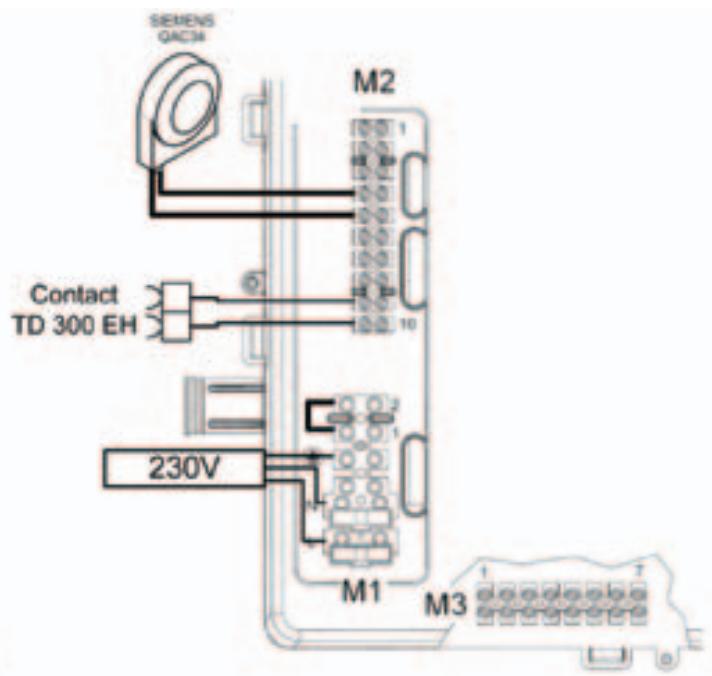

6.6 Raccordement d'un ballon Thermodynamique TD 300EH

Les chaudières LUNA PLATINUM T.T2HTE, 1.24HTE, 1.28HTE peuvent être associées à un ballon Thermodynamique TD3OOEH L'installation, le branchement et la configuration se font de la manière suivante

LÉGENDE RACCORDEMENTS CONNECTEURS CHAUDIÈRE

M2(9- 10] Raccordement au bornier X7 de la carte du TD300EH

Valeur à configurer Description Eau chaude 1600 | Consigne confort 60°C [*] Réglage de la température d'eau chaude sanitaire Configuration | 5730 | Sonde ECS Thermostat Sélection de la sonde ECS {*] : La valeur doit être égale à la consigne du ballon TD300EH et au minimum de 60°C Note : La fonction antilégionelles de la chaudière LUNA PLATINUM n'est pas active. Le ballon TD300ËH gére cette fonction {voir la notice du produit.

6. Tyne d'installation

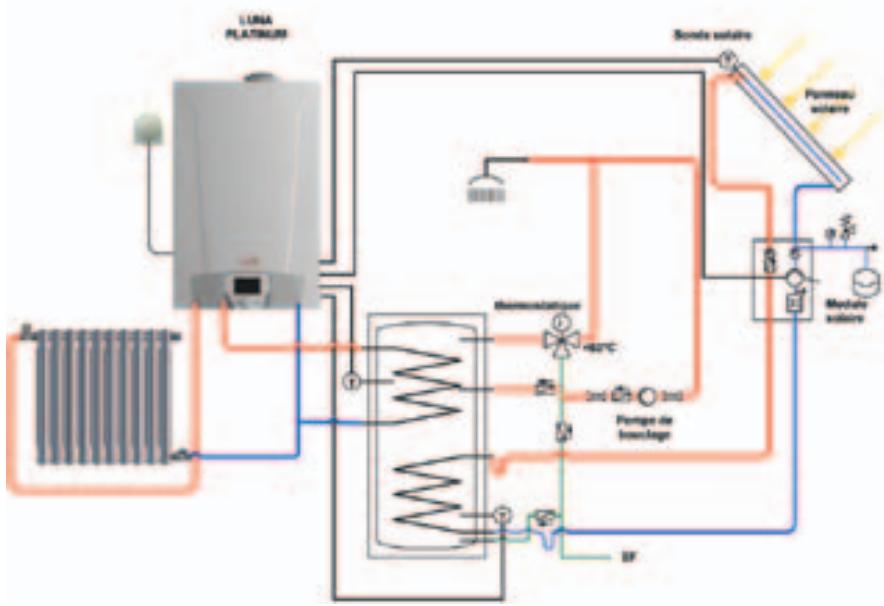

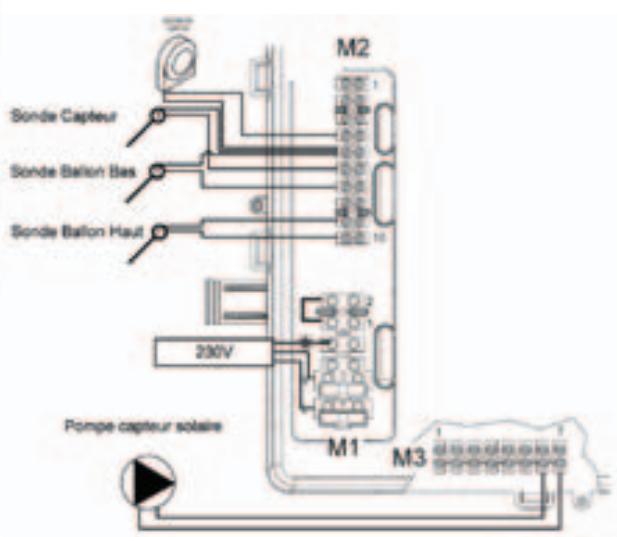

6.17 Raccordement à une installation solaire

Les chaudières LUNA PLATINUM T.T2HTE, 1.24HTE, 1,28HTE peuvent être associées à une production d'eau chaude solaire L'installation, le branchement et la configuration se font de la manière suivante

LÉGENDE RACCORDEMENTS CONNECTEURS CHAUDIÈRE

M21(5-6] Sonde capteur Solaire M21(5-7) Sonde bas ballon M2(9- 10] Sonde haut ballon M3 (6-7) Pompe solaire PTETTIT TI [RES

LÉGENDE DU PARAMÉTRAGE

Valeur à configurer Description 5890 | Sortie relais GX1 Pompe panneau Activation de la pompe solaire 5931 [Entrée sonde BX2 S. ECS B31 Activation de la sonde bas ballon Configuration | 5932 |Enirée sonde BX3 S. Collecteur B6 [Activation de la sonde capteur solaire 6097 | Type de sonde collecteur CIN Configuration du type de sonde capteur 6200 | Enregistrer sonde Oui Activation et reconnaissance de toutes les sondes raccordées 3810 Différentiel de température gc s : fion h MARCHE vivant programmation horaire Différentiel de température a 2 A 3811 ARRET AC Température ambiante théorique de confort | 3830 Fonct, démarrage collecteur 30 min Fonction enclenche à intervalles réglés la pompe du Solaire ) È capteur solaire (- = désactivée] 3831 [Durée min marche ppe coll 30 Temps de fonctionnement mini de la pompe capteur En cas de surchauffe sur le capteur, la charge du ballon se poursuit pour éliminer l'excédent de chaleur. protection surchauffe n 3850 collecteur 120°C {*] Le but de cette fonction est de prendre en considération la position « désavantageuse » de la sonde dans certains type de capteurs notamment les tubulaires 17 >

6. Tvne d'installation

Un thermostat d'ambiance peut etre raccordé sur la chaudière LUNA PLATINUM. l'installation, le branchement et la configuration se font de la manière suivante

Paramètre Valeur à configurer Description 710 |Mode de fonctionnement Automatique Suivant programmation horaire 710 |Consigne confort choix de l'utilisateur Température ambiante théorique de confort 712 |Consigne réduit choix de l'utilisateur | Température ambiante théorique de réduit Circuit 720 |Courbe de Chaufle 1,5 Détermine la température de la chaudière en chauffage 1 fonction des conditions extérieures 730 {Limite de chauffe été/hiver 20°C Arrêt automatique du chauffage Température consigne départ "_ Valeur réglée pour le mode TA 742 DIRE: — A thermostat d'ambiance «— la chaudière travail en modulation Note : Cas où la sonde extérieure n'a pas été raccordée Les réglages si dessus ne sont pas à effeciuer. La chaudière LUNA PLATINUM doit être en mode confort permanent. La température d'eau de départ chauflage se règle en agissant sur la mollette de l'interface chaudière Si une programmation horaire est effectuée, la période de réduit correspond à un arrêt du chauffage {Protection de chaudière active]

Les fonctions disponibles sont : e Régime manuel (301) - Options : 25 - 90 [°C] En activant cette fonction, la chaudière marche en chauffage selon la valeur de consigne température réglée + Fonction de ramonage (303) - Options : Charge totale {puissance thermique maximale de la chaudière), Charge partielle (puissance thermique réduite}, Charge totale chauffage (puissance thermique maximale en fonction chauffage] + Fonction d'arrêt régulateur (304) - Options : de 100 % {puissance thermique maximale] à O % (puissance thermique réduite]. Activer cette fonction pour faciliter les opérations d'étalonnage de la vanne du gaz. + Fonction de purge (312) - Options : Marche {activation fonction] - Arrêt (sortie fonction]. Voir le chapitre 7.1 « Fonction de purge installation» La procédure à suivre pour activer ces fonctions est la suivante + Depuis le menu principal 7% A et C [maintenir appuyé pendant env. 6 secondes] <4£ noms des FONCTIONS [voir la figure ci-contre : 301 - 303 - 304 - 312] + DB pour sélectionner la FONCTION 7598 pour ACTIVER la fonction choisie puis 75° B <j£ menu de la FONCTION DB pour modifier (voir l'exemple ci- dessous] FE AO

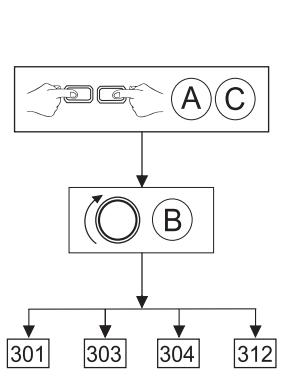

1. Fonctions spéciales

11 Fonction de purge Cette fonction permet de faciliter l'élimination de l'air à l'intérieur du circuit de chauffage lorsque la chaudière est installée ou après des opérations d'entretien de vidange de l'eau du circuit primaire. La carte électronique activera un cycle de marche/ arrêt de la pompe avec une durée de 10 minutes. La fonction s'arrêtera automatiquement à la fin du cycle i Afin de s'assurer du dégazage du corps de chauffe lors du remplissage de l'installation et avant le démarrage du bruleur il est nécessaire d'effectuer un cycle complet de purge. i Pour interrompre de façon manuelle la fonction, répéter la procédure décrite en tête de paragraphe, lorsque la fonction est désactivée l'afficher visualise «Arrêt».

1.2 Fonction étalonnage

Cette fonction permet de faire varier la puissance de la chaudière sur la totalité de sa plage de modulation (0% à 100%) Tourner le bouton B pour activer la fonction ÉTALONNAGE {ligne de programme 304), Puis appuyer sur le bouton B, la fonction est maintenant opérationnelle et préréglée à 100 % (la chaudière atteint la puissance thermique maximale] Appuyer sur le bouton et le tourner pour régler le niveau de puissance désiré en pourcentage (0 % correspond à la puissance thermique réduite)

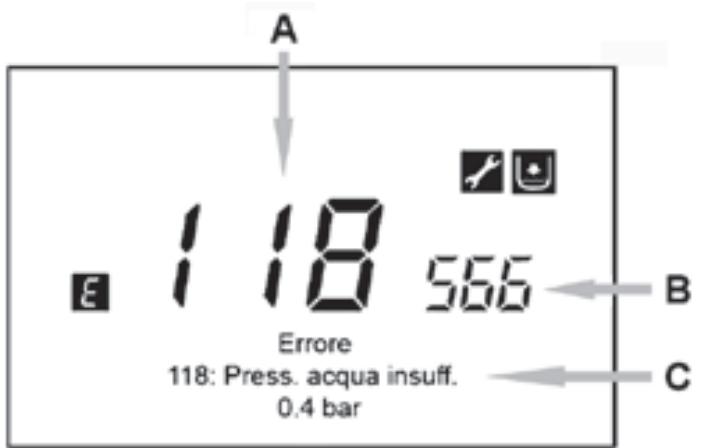

{ 1 a © (LI SE 8 118: Press. acqua insuff. c 0,4 bar Les anomalies visualisées sur l'afficheur sont identifiées par le symbole 4, les informations visualisées sur l'afficheur sont e Un code d'anomalie [A] e Un code d'anomalie secondaire (B] + Une brève description de l'anomalie [C] ; e Les symboles suivants peuvent apparaître sur l'afficheur El leur signification est expliquée dans le chapitre 8.1 En cas d'anomalie, pour afficher le menu principal, 2€ Le symbole Hreste présent sur l'afficher afin d'indiquer que l'appareil est en anomalie ; après une minute, l'afficheur visualise à nouveau la page de l'anomalie, ainsi que cela est indiqué sur la figure. Description d'anomalies 681 Réarmement des anomalies Le réarmement de l'anomdlie peut être du type AUTOMATIQUE, MANUEL ou nécessiter l'intervention du SERVICE D'ASSISTANCE TECHNIQUE. Nous décrivons ci- après les différentes commandes dans le détail : AUTOMATIQUE Si le symbole clignotant B apparaît sur l'afficheur, l'anomalie est automatiquement réinitialisée [anomalie temporaire) dès que la cause qui l'a provoquée cesse Souvent, les anomalies de ce type sont générées par les tempéraiures trop élevées de départ et/ou de retour de l'eau dans la chaudière, puis elles sont automatiquement réinitialisées dès que la température descend sous la valeur critique MANUEL Si les symboles clignotant Bg FA apparaissent sur l'afficheur, c'est une anomalie de blocage Pour réinitialiser manuellement l'anomalie, quand le code correspondant apparaît 77°B DB <£ « Oui » 7° pour valider. Le code d'anomalie disparaît après quelques secondes: i Si le code d'anomalie affiché ne figure pas dans la liste ci-dessous ou quand une anomalie se présente avec une certaine fréquence, il est conseillé de s'adresser au SERVICE D'ASSISTANCE TECHNIQUE Avant d'appeler, il est conseillé de noter le/les code/s d'anomalie/s ainsi que la brève description qui accompagne l'anomalie. Description d'anomalies 10 |Capieur sonde extérieure 125 {contrôle effectué par un capteur de température) Intervention de sécurité pour absence de circulation 20 |Capieur NTC de refoulement 128 |Extinction flamme 28 |Capteur NTC fumées 130 |Intervention sonde NTC fumées pour surchauffe 40 | Capteur NTC de retour 133 | Défaut d'allumage (4 tentatives] Capteur ECS [uniquement pour modèle chauffage 50 ÿ seul avec ballon d'eau chaude) 151 |Anomalie interne carte chauffage Capteur ECS solaire 52 PPS 0 {en cas d'intégration d'une installation solaire] 152 |Erreur général de paramétrage Capteur collecteur solaire 73 Pine ; {en cas d'intégration d'une installation solaire] 160 | Anomalie fonctionnement ventilateur Problème de communication entre carte chaudière 83 |et unité de commande. Probable courtcireuit sur le 321 | Capteur NTC ECS endommagé {pompe bloquée ou air dans le circuit de chauffage) câblage 84 Conflit d'adresse entre plusieurs unités de commande 343 Erreur général de paramétrage de l'installation (anomalie interne] solaire (en cas d'intégration d'une installation solaire) 109 Présence d'air dans le circuit de chaudière (anomalie 384 Lumière incorrecte [flamme parasite - anomalie temporaire] interne) Int tion th tai de sécurité haufk , 110 | M2MENNON Mermosar qe SécurIe pour Surcnaute 385 [Tension d'alimentation trop basse 111 [Intervention thermostat de sécurité pour surchauffe 386 | Seuil de vitesse ventilateur non atteint 117 |Pression circuit hydraulique trop élevée Intervention de sécurité pour absence de circulation {contrôle effectué par un capteur de pression]

118 {Pression circuit hydraulique trop basse » 20

9. Liste des paramètres

Information Valeur à mpérour Anbiene S'afiche si le panneau de contrôl omme un appareil d'ambiance 5 rmpéroure Anbinie Mn S'afiche si le panneau de con omme un appareil d'ambiance 5 lrnpérour Abe Max S'afiche si le panneau de cont Comme un appareil d'ambiance 1 Température 1 Température 1 [Empéaue 1 [iempéroure Ex 1 rmpéraure trage ECS 1 Etat circuit chauffage 1 Arrêt 1 [Ettcieui chou S'afiche lorsque le circuit de chauffage es acivé 1 Etat circuit chauffage 3 S'affiche lorsque le circuit de chauffage est activé L Etat ECS Arrêt 1 Etat chaudiere Arrêt 1 [Elo SihermPro Seulement pour la régulation MST / Veille / Marche 1 [iclephone SW Paramètre | Niveau Heure et date Valeur 1 1 Heures / minute 2 T1 JJou/mois 3 1 Année Paramètre Interface utilisateur Valeur Arrêt 24 2 |Ecloirage 7 ï érouillage programmation Arët Les paramètres peuvent être affichés, Ÿ Ÿ Marche : °C , bar 29 2 Unités °F PSI Interface utilisateur CC1 Le panneau de commande est installé sur la chaudière Appareil d'ambiance 1 Le panneau de 1 configuré comme app rcuit de chadiage | 40 2 Uïilisation À : CA Appareil d'ambian Le panneau de commande est configuré omme appareil d'ambiance circuit de chadiage à Appareil d'ambiance 3 Le panneau de comme appaï rcuit de chauiage 3 Circuit Chauffage 1 Comme Unité d'ambiance 1 l'acl ; Circuits Chauffage 142 du panneau de commande peut à 42 2 |Afeciafion appareil Circuits Chauffage 143 atribué au CCI ou a deux circuits de Tous les CC chauffage

9. Liste des paramètres

Paramètre Interface utilisateur Localisé L'appareil d'ambiaï que le circuit de chauffage respectif. Seulement l'appareil d'ambiance 1 peut être centralisée. 43 Action sen Il contrôle également le mode eau chaude sanitaire et de veille 54 Correction sonde d'ambiance |-3°C...+3°C 70 Version du logiciel Radio Valeur 120 Liaison Activation de liaison sans fil av 121 Mode test Le mode test est uilisé pour vérifier la communication sans fil 130 Contrôle de la liaison 131 Contrôle de la liaison 132 Contrôle de la liaison 133 Sonde extérieure Contrôle de la liaison 134 Répéteur Contrôle de la liaison 135 Appareil de servie Contrôle de la liaison 140 Effacer lous les appareils Programme re circuit de chauffage 1 Valeur Sélection Jours Selection des jours ou groupe de jours pour le programme horaire 514 | 534 | 554 “e dles programmes par lun des 3 programmes préétablis. 501 | 521 | 541 1st phase EN 502 | 522 | 542 1st phase Hors 503 | 523 | 543 2st phase EN 54 152 su 2st phase Hors 505 | 525 | 545 506 | 526 | 546 ste |s26 |s56 Valeurs par défaut ni Oui Paramèt Programme horaire 4 / ECS Valeur 560 Selection jours Selection des jours ou group jours pour le programme h 574 Section des programmes Par |] es possible lun des 3 programmes préétablis. 561 Tai phase EN 562 Ts phase Hors 563 2st phase EN 564 25t phase Hors 565 Bat phase EN 566 3st phase Hors 576 Valeurs par défaut 2 Oui

9. Liste des paramètres

Paramètre | Niveau Programme auxiliaire Valeur 600 1 Selection jours Selection des jours ou groupe de jours pour le programme horaire 614 1 % ue des programmes par Il est possible de sélectionner l'un des 3 programmes préétablis 601 1 1st phase EN 602 1 1st phase Hors 603 1 2st phase EN 604 1 2st phase Hors 605 1 3st phase EN 606 1 3st phase Hors Non éé 1 Valeurs par défaut Oui Paramètre | Niveau Programme vacances 1 - 2-3 Valeur ca |cc [cc 1 Présélection Il'est possible de sélectionner l'une des 8 périodes de vacances établis. 641 |651 |661 642 | 652 | 662 L Début Jour et mois de début de vacances éa3 T653 [663 1 Fin Jour et mois de fin de vacances Day and month of holiday end eus [458 [668 | 1 |Mode de fonctionnement qe Réduit 2-3 Circuit de chauffage 1 L'interface de commande est installé sur la chaudière Hors-gel le chauffage est désactivé Automatique le chauffage dépend de la ca [ce Îcc programmation horaire Réduit le chauffage est en mode réduit permanent Confort le chauffage est en mode confort permanent L'interface de commande est installé en ambiance 1 Mode de fonctionnement Horsgel La chaudière démarre quand la Automatique température ambiante descend en dessous de la consigne Horsgel Automatique Chauffage dépend de la 700 [100 | 1300 programmation horaire Réduit La température ambiante de consigne est la consigne réduit (712, 1012 1312] Confort La température ambiante de cons est la consigne confort (710, 1010, 1310] 710 | 1010 [1310 L Consigne confort 20°C 712 [10 [132 L ne réduit 16°C na Lino | 2 gne horsgel é°c 720 lu lu 2 Pente courbe de chauffe Le régulateur calcule la ne de température de départ qui est utilisée 15 pour la régulation, er jon des conditions exterieures Enclenche ou arrête le chauffage au cours de l'année en fonction 730 Lo | 2 Limite chauffe &té/hiver de la température exterieur att é. Cete commutation s'effectue 20°C automatiquement dans le mode automatique. {+ =) désactivé 23 }

9. Liste des paramètres

Le chauffage est éteint lorsque la température extérieure est au niveau 732 | 10 | 137 Limite chauffe journaliere de la température ambiante + le paramètre 732. (désactivée en mode Lie: Confort) 70 [io | 10 Température consigne départ mini _|La consigne de départ calculée est limitée par la valeur réglée 25°C 7ai Lio [isa Température consigne départ max |La consigne de départ calculée est limitée par la valeur réglée 80°C on Température consigne départ La valeur de départ réglée s'applique en mode thermostat d'ambiance. ‘ ce 7a2 | 100 [1e c eur de € ' 65°C therm. d'amb — la chaudière travail en modulation Influence de la température ambiante et la température extérieure pour le calcul de la température départ 750 Li Lx Influence de l'ambiance 4 : Simple régulation en fonction des condi Hions extérieures 05 1.99% : Régulation en fonction des conditions extérieures avec influence de l'ambiance 00% : Régulation en fonction de la température ambiante uniquement 760 Lio | Limitation de l'influence Coupe la pompe de circulation si la température ambiante dépasse la 05% d'ambiance consigne actuelle + le paramètre 760, 1060, 1360 ê Non La pompe du circuit de chaulage / de chaudière peut être arrêtée lors d'un abaissement accéléré ou lorsque la consigne d'ambiance est atteinte. go Luce us Fonctionnement continu des : Non pompes Ou La pompe du circuit de chauffage / de chaudière reste également enclen- chée pendant l'abaissement accéléré et lorsque la consigne d'ambiance est atteinte. su Temps de coure serve moteur [Fée du temps de course du senomoleur de la vanne mélangeuse 30 utilisée. Fonction séchage controlé de dalles Arrêt La fonction est inopérante. Chauffage fonctionnel Acif7 jours, 3 jours à température de . 25°C et 4 jours à température de 55°C . Actif 18 jours, 6 jours de 25°C à 55°C Chauffage «prêt à ne 0 g agmentation de 5°C par jours, 6 jours l'occupation» n Boire 55°C EEE à à température 55°C, 6 jours de 55°C à 850 [1150 | Fonction séchage controlé 25°C diminution de °C par jours Chauffage fonctionnel/prêt à | Premier cycle « Chaufiage © fonctionnel » puis « prêt à l'occupation » l'occupation Chauffage «prêt à En premier cycle « prêt à l'occupation » ge “pré puis < Chauffage fonctionnel » l'occupation» / È Fonctionnel M La régulation se fait sur la < Consigne Manuel act älé k Séchage contrôlé manuel » gt Lust last Consigne séchage manuel lo consigne de température de départ de la fonction séchage contrôlé 25°C Ÿ È Manuel * peut être réglée séparément pour chaque circuit chauffage: ass Vus lus Consigne séchage actuelle Affiche la consigne de température de départ actuelle de la fonction 2 Ÿ È séchage contrôlé de dalles. Avec ‘ —" la fonction est désactivé 35e we Jour séchage ue Affiche le jour actuel de la fonction séchage contôlé de dalles. Avec‘ — . ° la fonction est désactivé

9. Liste des paramètres

Nivea Eau chaude sanitaire Valeur Arrêt La charge d'ECS s'effectue automatique ment à la consigne nominale Marche Fonctionnement permanent sur la 1600 1 Mode de fonctionnement gel d'eau chaude Marche sanitaire [5 °C] Eco La fonction de maintien de température est désactivé 1610 1 Consigne confort Consigne ECS pendant les temps de libération 60°C 1612 2 Consigne réduit Consigne de Réduit en dehors des heures de libération 35°C Autorisation mise en marche Programme horaire Ce réglage met à disposition de la pré- A/ÈCS paration d'ECS un programme horaire dédié 1620 2 Libération Progr. horaires des circuits de | La libération d'ECS s'effectue en / Programme chauffage la période d'occupation des cire horaire 4/ chauffage 24 h/24 Réglage par défaut pour les chaudières instantanées Arrêt 1640 2 Fonction antrégionnelles périodique Arrêt Jour de semaine fixe 1641 2 Fonct.légion. périodique mine a bout de combien de jours la fonction antiégionelles doit 7 1642 2 Fonct.légion. Jour semaine Détermine à quel jour la fonction antrégionelles doit être activée Lundi La fonction antlégionelles démarre au moment qui est réglé. La consigne 1644 2 Heure fonct antrlégionnelles d'ECS est relevée à la consigne 300 min antHégionelles réglée. La pompe de circulation est enclenchée pendant le temps de libération prog horaire 3 CCP libération 1660 2 Libération pompe circulation Libération ECS os Pi ECS rogramme horaire À, Programme horaire 5 1663 2 Consigne circulation Le régulateur survei Île la température ainsi mesurée 45°C # pendant l'exécution de la fonction antilégionelles. En cas de commutation externe via les entrées Hx on doit définir au 1680 3 Commufation de régime préalable le régime vers lequel la commutation doit s'effectuer Arrêt Sans [Fonction désacl Paramètre | Niveau Chaudière Valeur ana 2 Consigne régime manuel En mode de contôle manuel, la consigne de départ 80°C # È commun température peut être réglée à une valeur fixe. 2441 2 Vitesse max, ventil. chauff. Vitesse Max du ventilateur en régime chauffage 5800 rpm Paramètre | Niveau Sitherm Pro Valeur Type de gaz 2721 2 Type de gaz Gaz Naturel Gaz Nat Gaz Liquéfié

9. Liste des paramètres

Solaire Valeur 3810 Température mi ni entre la sonde capteur solaire et le Fe réservoir d'ECS solaire pour la marche de la pompe solaire 3811 Différence de température ARRET | l2"Pérature max entr la sonde capteur solaire et le &c réservoir d'ECS solaire pour l'arrêt de la pompe solaire Pour mesurer correctement la température sur le panneau solaire fubes à à 3830 Fonct. démarrage collecteur vide] lorsque la pompe est arrêtée, la pompe peut être réei 30 min S temps en temps — = désactivé 3831 Durée min marche ppe col Foncionnement minimum de la pompe du collecteur 30s boiccion au S'il y a un risque de surchaufle sur le collecteur, 3850 eTons la charge du ballon se poursuit pour éliminer de cette façon l'excédent 120°C collecteur de chaleur affe-eau instantané ECS Valeur Mode de préchauffage 24 h/24 5464 Libération maintien chaleur Libération ECS 24h:24 ° Programme hor 3 / CC3 Programme horaire 4/ECS Programme horaire 5 5470 Maintien chal. sans chauff Temps de préchauffage O min Valeur Activation du circuit de chauffage 1 5710 Circuit de chauffage 1 Arrêt Marche Marche 5715 Circuit de chauffage 2 Ar Activation du circuit de chauffage 3 5721 Circuit de chauffage 3 Art Marche Selection de la sonde ECS Sonde ECS pour Ballon . La sonde uïlisée pour l'ECS est un 5730 Sonde ECS Thermostat 838 Sonde tirage ECS B38 Sonde ECS pour chaudière à eau chaude instantané Type d'aclionneur pour le contrôle de la demande d'eau chaude san taire Pas de demande de charge |Pas de fonction 5731 Vanne Par pompe de charge e de l'ECS s'effectue avec une Vanne directionnelle e de l'ECS s'effectue avec une directionnelle

Nivea Sortie relais QX1 Configuration Sans Pompe bouclage ECS @4 Pompe panneau solaire 5 Ppe circuit. consomm. 1 @15 Pompe chaudière QI Sortie d'alarme K1O Pompe CC3 Q20 Pompe primaire @14 Ppe chaud. comb. solide @10 Programme horaire 5 K13 Vanne retour bal. stock Y1.5 Pompe échang ext. sol KO Ppe/vanne bal stock sol KB Ppe/vanne piscine sol K18 Ppe circuit. consomm. 3 @19 Pompe cascade @25 Ppe trnsfert stockage Q1 1 Pompe mélange ECS Q35 Ppe ECS circuit interm Q33 Demande chaleur K27 Demande rafraîch. K28 Pompe CCI Q2 Pompe CC2 Qé6 Pompe/vanne ECS Q3 Org-régl.cheau instant Q34 Remplissage d'eau K34 2e allure ppe chaudière @27 Sortie de signalisation K35 Message d'état K36 Volet de fumées K37 Arrêt ventilateur K38 Pompe de circulation d'ECS Pompe de circulation pour le circuit des panneaux La pompe du circuit de consommateur VK1 peut être utilisée pour un consommateur supplémentaire. La pompe raccordée sert à la circulation de l'eau de chaudière Si un défaut survient, ceci est signalé par le relais d'alarme. La fermeture du contact est temporisée de 2 minutes. Le circuit de chauffage avec pompe CC3 est activé. (Zone V3V La pompe raccordée sert de pompe de réseau Pour l'intégration d'une chaudière à combustible solide, il faut une pompe de circulation dans le circuit de chaudière. Le relais est commandé selon les réglages du programme horaire 5 Contact pour chauffer la piscine par l'énergie solaire {en cas de plusieurs échangeurs de chaleur] Pompe de chaudière commune à toutes les chaudières d'une cascade Demande refroidissement pour le circuit de refroidissement 1 Le circuit de chauffage avec pompe CCI est activé Le circuit de chauffage avec pompe CC2 est activé Pompe / vanne de distilbution pour ballon d'eau chaude Pompe / vanne de distrlbution pour chaudière à production d'eau chaude instantanée Commande d'électovanne de remplissage 2e vitesse pompe de la chaudière Fonction d'arrêt du ventilateur pour couper l'alimentation de ce dernier s'il n'est pas uilisé.

9. Liste des paramètres

9. Liste des paramètres

température fumées B8

départ commun B10 Aucune fonction sur l'entrée de sonde: Sonde en partie basse du ballon d'ECS Sonde capteur solaire Sonde de circulation / de préparation d'ECS Sonde en partie haute du ballon de stockage Sonde en partie basse du ballon de stockage Sonde de fumées Sonde départ commun |cascade) S. chaud combust solide 822 Sonde pour chaudière à combustible solide 5931 Entrée sonde BX2 : Sans S. charge ECS 836 S. ballon stockage B42 Troisième sonde (au milieu) du ballon de stockage Sonde retour ligne 873 Sonde retour cascade 870 Sonde de retour Cascade Sonde piscine 813 Sonde piscine Sonde départ solaire 863 Sonde départ solaire pour mesure de rendement Sonde retour solaire B64 Sonde retour solaire pour mesure de rendement Sonde échang. primaire B26 5932 Entrée sonde BX3 | Voir entrée sonde BX2 Sans Sans = Réglage par défaut pour les chaudières | pue de ue ue avec ballon d'ECS Mesure de 5970 Fonction entrée H4 Voir la fonction entrée HS N LL ee : débit, fré- Mesure de débit, fréquence = Réglage par er ie défaut pour les chaudières instantané vec 5971 Sens act Contact de repos Contact de contact H4 Contact de travail travail 5973 A fréquence Définition des paramètres pour caractéristique du capteur 15 5974 eau fonction Définition des paramètres pour caractérisique du capieur 20 5975 ja fréquence Définition des paramètres pour caractéristique du capteur 162 5976 Valeur fonction Définition des paramètres pour caractéristique du capteur 120 2H4

Fonction entrée HS Sans Commuat. régime CC+E Configuration Commuation régime ECS Commuation régime CC Commutation régime CCI Commuation régime CC2 Commut Générat. ion régime CC3 bloqué attente Signalisation alarme/erreur mande cireuit consomm. | Demande circuit consomm.2 Commur.source chaleur pisc Evacuation excédent chaleur Libération piscine, solaire Niveau de température ECS Niveau de température CC1 Niveau de température CC2 Niveau de température CC3 Thermostat d'ambiance CC1 Thermosiat d'ambiance CC2 Thermostat d'ambiance CC3 Mode changing of heating circuits amd DHW circuit Mode changing of DHW circuit Les régimes des circuits de chauffage sont commutés sur le mode paramétré ligne (900 / 1200 / 1500) Les régimes des circuits de chauffage sont commutés sur le mode paramétré ligne (900 / 1200 / 1500) Les régimes des circuits de chauffage sont commutés sur le mode paramétré ligne (900 / 1200 / 1500) Les régimes des circuits de chauffage sont commutés sur le mode paramétré ligne (900 / 1200 / 1500) Le générateur est verrouillé. Toutes demandes de Température des CC et de ECS sont ignorées. {Hors-Gel chaudière actif] l'entrée provoque un message d'erreur du régulateur La consigne de départ réglée est activée. La consigne doit être réglée en ligne 1859: La consigne de départ réglée est activée. La consigne doit être réglée en ligne 1909: Demande Piscine Permet à un générateur exteme de contraindre les consommateurs [CC,ECS pompe à dissiper leur surplus de chaleur Cette fonction permet de libérer le chauffage solaire de la piscine par un moyen externe le niveau de Température peut être réglé par un contact (programme horaire externe] plutôt que par le programme horaire interne: Le niveau de Température peut être réglé par un contact (programme horaire externe] plutôt que par le programme horaire interne: Le niveau de Température peut être réglé par un contact (programme horaire externe] plutôt que par le programme horaire interne: Le niveau de Température peut être réglé par un contact (programme horaire externe] plutôt que par le programme horaire interne: Cette entrée permet de générer une demande du thermostat d'ambiance pour le circuit de chauffage réglé Cette entrée permet de générer une demande du thermostat d'ambiance pour le circuit de chauffage réglé Cette entrée permet de générer une demande du thermostat d'ambiance pour le circuit de chauffage réglé

9. Liste des paramètres

9. Liste des paramètres

Nivea Configuration Contrôleur de débit ECS Raccordement du contrôleur de débit du chauf eau instantané Thermostat ECS Raccordement du thermostat du ballon d'ECS. Mesure impulsions Compteur d'impulsion Retour info volet fumées Info retour position volet fumées Empêchement démarrage Permet d'empêcher un démarrage du brûleur. Interrupteur débit chaudière Autorisation de démarrage par contréleur de débit Pressostat chaudière Autorisation de démarrage par pressostat [Mesure de débit fréquence Permet de mesurer des impulsions basse Therm. À 5977 2 [Fonction enhée HS fréquence pour la mesure du débi. ec Demande circ.consom.1 10V Demande de chaleur CC1 sous forme designal de tension (0... TOI Demande circ.consom.2 10V Demande de chaleur CC2 sous forme designal de tension (0... TOI Demande circ.consom.3 10V Demande de chaleur CC3 sous forme designal de tension (0... TOI Mesure de pression 1OV Le signal de tension appliqué à l'entrée est converti de façon linéaire en une valeur de pression Puissance prescrite 1OV ‘ateur reçoit un signal de tension (0... 1OV} comme demande de puissance Sens act Contact de repos Contact de 5978 2 contact HS Contact de travail travail Sans Multifonction Les fonctions qui peuvent être attribuées aux entrées/sorties multifonctions Circuit chauffage 1 Réglages correspondants au chapitre opérateur «Circuit de chauffage 1» Circuit chauffage 2 Réglages correspondants au chapitre opérateur fi «Circuit de chauffage 2» 8020 2 Foncion Module g êne d'extension 1 Circuit chauffage 3 Réglages correspondants au chapitre opérateur «Circuit de chautfage 3» Régulateur temp. retour Non utilisé Solaire ECS Réglages correspondants au chapitre opérateur «Solaire thermique» Régulateur/pompe primaire Non utilisé 6021 2 [foncion Module | oi Foncion Module d'extension 1 Sans d'extension 2 6022 2 |foncion Module | oi Foncion Module d'extension 1 Sans d'extension 3 Fonct entrée EX21 Pas de fonction 6024 2 node 1 Thermostat de sécurité CC fes de fonction 6026 2 frontentée AT | fonct entrée EX21 module 1 Pas de fonction module 2 6028 2 frontentée AT Lo onct entrée EX21 module 1 Pas de fonction module 3 6030 2 [Soerlois QT Lise relais GX Sans module 1

9. Liste des paramètres

6038 Sorie relais GX23 À sorte relais QXI Sans module 3 6040 Eniée sonde BX2T | cnirée sonde BX2 Sans module 1 6041 Eniée sonde 822 | cnrée sonde BX2 Sans module 1 6042 Eniée sonde BX2T | cnirée sonde BX2 Sans module 2 6043 Eniée sonde 822 | cnirée sonde BX2 Sans module 2 6044 Eniée sonde BX2T | cnirée sonde BX2 Sans module 3 6045 Eniée sonde 822 | cnirée sonde BX2 Sans module 3 6046 Fonction entée H2 | la fonction entrée H5 Sans module 1 6047 Sens act. contact H2 | Contact de repos Contact de module 1 Contact de travail travail &049 Veleur tension 1 H2 | afion des paramèties nour caractérisique du cat o Jaures éfiniion des paramètres pour caractérisique du capteur 6050 Voleur font. l'H2 | Définiion des paramètes pour caractérisique du capteur 0 6051 ele tension 2H2° | Détinition des paramètres pour caractéristique du capteur 0 6052 Voleur font. 2 H2 | Définiion des paramètes pour caractérisique du capteur 0 6054 Fonction entée H2 | la fonction entrée H5 sans module 2 6055 contact H2 | Contact de repos Contact de Contact de travail travail 6057 Valeur tension 1 H2 °° | Définition des paramètres pour caractérisique du capteur 0 module 2 ° SP 5 pour caractéristiq P 6058 Voleur font. l'H2 | Définiion des paramètes pour caractérisique du capteur 0 6059 Valeur tension 2 H2 | Défiiion des paramètres pour caractérisique du capteur 0 module 2

9. Liste des paramètres

Configuration faleur fonct, 2 H2 ; 6060 2 ju fonet 2H2 | Définition des paramètres pour caractéristique du capteur 0 6062 2 [ionsonentée 2 | la foncion entrée H5 Sans Sens act. contact H2 | Contact de repos Contact de 6063 2 module 3 Contact de Havail aval Valeur tension 1 H2_ |. | . 6065 2 module 3 Définition des paramètres pour téristique du capteur (o] laleur fonct. 1 H2 | 6066 2 jeu os ct. TH2 | Définition des paramètres pour caractéristique du capteur 0 Valeur tension 2 H2_ |. | . 6067 2 module 3 Définition des paramètres pour caractéristique du capteur (o] laleur fonct, 2 H2 | 6068 2 jee fonet 212 nition des paramètres pour caractéristique du capteur 0 nn Type de sonde collecteur 6097 2 joe de sonde NIC PT1000 Sort PT1000 6100 2 ee La valeur de mesure de la température extérieure peut être décalée de +/- 3 K oc 6200 2 [Erregisersonde | Siored of sensor used in plant Non 6212 2 [Num comté Informations du fabricant 6213 2 Informations du fabricant 6215 2 [ibm crée Informations du fabricant Num. contr. circ L 6217 2 ji Informations du fabricant 6230 2 [mom Informations du fabricant 6231 2 [Wo2OEM Informations du fabricant Faut ne. . Visualisation du code diagnostique 6704 2 féfehagecde à: [Non Oui grosique logiciel | N° 6705 1 er UE | Code de diagnostic actuellement en 0 6706 1 us PSS. | phase de verrouillage indiquant l'endroit où la faute s'est produite 0 6710 2 (Réalisation telois les duels d'alarme 0 6800 2 [Hsoïquel Dernier défaut survenu o 6805 2 er A |Demier code de diagnostic survenu 0 6806 2 Coffret phase 1 Dernière phase de verrouillage indiquant l'endroit où la faute s'est produite (o] so 2 |Historique de 2 à 20 | Historique des défauts 0 >} 32

9. Liste des paramètres

Maintenance / e sp: 7045 2 Durée depuis Remise à zéro du temps de fonctionnement de la chaudière après l'entretien de la chau o maintenance dière © mois co Fonction de ramonage 7130 2 fonciioniae A Arrêt ramonage are Marche Puissance du brûleur pendant la fonction ramoneur 7131 2 [Puissance brüleur | Oh9tge pariel Pleine charge Pleine charge Charge chauffage max Fonction de contrôle manuel 7140 2 Régime manuel Arè Arêt Marche Fonction d'arrêt Fonction d'arrêt lateur 7143 2 oncien a are A Arrêt régulateur ns Marche 7145 2 Consigne Arrêt Puissance de consigne lors de la fonction arrêt du régulateur 100% régulateur 0% à 10 7e Fonction purge 7146 2 Fonction purge Arr Arêt Marche Mode de fonctionnement du cycle de purge 7147 2 [Type de purge Circuit de chouflage continu Sans 8 Circuit de chauffage cyclique ECS permanent ECS cyclique 7170 2 Téléphonne SAV 7231 2 [Duécremplissage | is cfichée os semaine actuelle 7232 2 [Duéeremplisage | cichée 0 tofale 7233 2 Nbre de remplissages o à ce jour 8000 2 Etat du circuit de chauffage 1 8001 2 Etat du circuit de chauffage 2 8002 2 Etat circuit chauffage 3 8003 2 Etat de l'ECS. 8005 2 Etat de la chaudière 8007 2 se équipement solaire Etat chaudière à 8008 2° combustible solide 8009 2 Etat des brüleurs 33 >

9. Liste des paramètres

Paramètre | Niveau Etat 8010 2 Etat du ballon tampon 8011 2 Etat piscine 8023 2 Etat Sitherm Pro Paramètre | Niveau Diagnostic Générateur 8310 2 |lmpéeue valeur affichée Consigne de fichéo 8310 2 lémeoue valeur affichée 8311 2 Gonsgne empéraiure valeur affichée 8311 2 Rnaepon de | Voleur afichée 8313 2 [e. Control sensor valeur affichée 8314 2 | Tempéraiure de retour [valeur affichée 8315 2 ads retour valeur affichée 8316 2 Température actuelle valeur dfichée gaz de fumée 8321 2 [iempéraue valeur affichée 8323 2 valeur 8326 2 | Modulation du brüleur [valeur Production totale à 8527 1 ! valeur remise à zéro énergie solaire Heures fonction à 8530 1 roduction solgie | veu remise à zéro 8531 1 heures foncion valeur remise à zéro surchauffe collect. 8532 1 Fes fond pompe | eur remise à zéro Eli vi fl. en c ; x 9512 2 | age dalumage | Consigne viesse alumage réglable sur l'interface d'exploitation 3000 rpm Consig. vit. rot. Consigne de vitesse de rotation en charge parti 00 9524 2 | charge part sur l'interface d'exploitation 1000 rpm 9529 2 Consigne vitesse Consigne de vitesse de rotation en charge nominale 6700 rom char. nom sur l'interface d'exploitation ° De 34

10. Explication sur les paramètres

Interface utilisateur 40 Utilisation : Ceïte ligne de commande permet de régler l'utilisation de l'interface utilisateur Circuit de chauffage 720, 1020, 1320 Courbe caractéristique pente : À l'aide de la courbe de chaufle, le régulateur calcule la consigne de température de départ qui est utilisée pour la régulation, en fonction des conditions atmosphériques Détermination de la pente des courbes caractéristiques de chauffe : Inscrire la température extérieure calculée la plus basse selon la zone climatique dans le diagramme {voir schéma courbe] (p. ex. ligne verticale à -10°C]. Inscrire la température maximale du circuit de chauffe {p. ex. ligne horizontale à 60°C]. Le point d'intersection des deux lignes donne la valeur de la pente des courbes caractéristiques de chauffe. La pente modifie d'autant plus fortement la température de départ que la température extérieure est basse. C'està-dire qu'il faut corriger la pente si la température ambiante présente un écart lorsque la température extérieure est basse et pas lorsqu'elle est élevée Augmenter le réglage : relève la température de départ principalement en cas de tempéraires extérieures basses Diminuer le réglage : abaisse la température de départ principalement en cas de tempéraires extérieures basses ar 4 35 3 275 25 ec) 7 2 ” L 22 LT 17 70 7 2 DS QC) 0 AL A D LT 1 CL o7s nes D os LI 025 2 ° 0 2 (Ce 730, 1030, 1330 Limite de chauffe été/hiver : Dans le cas de la température ici réglée, le chauffage est commuté sur le mode été ou le mode hiver, la température extérieure amortie agissant comme température de référence 732, 1032, 1332 Limite de chauffe journalière : Pour chaque circuit, la fonction coupe le chauffage lorsque la température extérieure mesurée ou la température extérieure mélangée dépasse le niveau de température actuel du différentiel réglé [si température confort = 20°C et 732 =-3, le chauffage s'arrête à 17°C, et redémarre à 16°C de température extérieure] 740/741 et 1040/1041 et 1340/1341 Température Mini et Max départ : Donnent les limites de consigne de l'eau pour chaque circuit de chauffe. La valeur max. par défaut est 80°C 742, 1042, 1342 Température consigne départ thermostat d'ambiance : valeur fixe adopiée comme consigne de départ: Si aucune valeur n'est réglée (|, la consigne de départ est calculée selon la courbe de chauffe 750, 1050, 1350 Influence ambiance : Dans le cas d'une influence ambiante, les écarts de la valeur théorique de la température ambiante sont saisis par une sonde ambiante et pris en considération lors de la régulation de la température Une sonde ambiante doit être raccordée. La valeur pour l'influence ambiante doit se situer entre 1% et 99%. Au cas ou des robinets thermostatiques de radiateur se trouveraient dans le volume à chauffer [lieu de montage de la sonde ambiante], celles-ci doivent être complètement ouvertes - Régulation en fonction des conditions extérieures avec influence de l'ambiance : 1% - 99% - Simple régulation en fonction des conditions extérieures : ---% - Régulation en fonction de la température ambiante uniquement : 100% 760/1060 Limitation influence ambiance : Dans les circuits sans mélange, marque la limite pour le fonctionnement de la pompe (elle va à démarrer pour les températures d'ambiance en dessous de la consigne, s'arrêtant quand la température dépasse la consigne de p.760] Eau Chaude Sanitaire 1610 Consigne confort : Réglage de la valeur théorique nominale de la température de l'eau chaude sanitaire 1620 Autorisation mise en marche : 24h/jour : La température de l'eau chaude sanitaire est constamment réglée sur la valeur théorique nominale de la température de l'eau chaude sanitaire indépendamment des programmes de commutation de temps Programmes horaires circuits de chauffe : La température de l'eau chaude sanitaire est commutée selon les programmes de commutation de temps, entre la valeur théorique de température de l'eau chaude sanitaire et la valeur théorique réduite de la température de l'eau chaude sanitaire: Programme horaire 4/ECS : La température de l'eau chaude sanitaire est commulée, indépendamment des programmes de commulation de temps des circuits de chauffe, entre la valeur théorique de la température de l'eau chaude sanitaire et la valeur théorique réduite de la température de l'eau chaude sanitaire. Le programme de commutation de temps 4 est ici utilisé {voir figure cidessous) 1640-1645 : Définition de la fonction antilegionelle [Aucune / jour fixe / périodique 1..7 jours], l'heure, la durée, la consigne de température et l'état de la pompe de circulation ECS si présente pendant la fonction] 1660-1663 : Fonctionnement de la pompe de circulation Eau Chaude Sanitaire si présente. Le fonctionnement cyclique comporte des cycles de 10 min ON / 20 min OFF pendant la période de libération 1660 Libération pompe circulation : Programme horaire 3/CCP : Le fonctionnement de la pompe de circulation est autorisé en fonction du programme de temps 3 [voir Prog N° 540 à 556) Libération ECS : La pompe de circulation fonctionne lorsque la préparation d'eau chaude sanitaire est autorisée Programme horaire 4/ECS : Le fonctionnement de la pompe de circulation est autorisé en fonction du programme de temps

4 du régulateur local

10. Explication sur les paramètres

Chaudière 2214 Consigne régime manuel : Valeur de iempéraïure lors du fonctionnement en mode manuel 2441 Vitesse max. ventil. Chauff : Ce paramètre permet de régler la puissance maximale en régime chauffage en fonction de l'installation Solaire 3810, 3811 À température MARCHE et ARRET : Différentiel d'enclenchement et de déclenchement de la pompe solaire 3830 Fct démarrage collecteur : S'il n'est pas possible de mesurer correctement la température du capteur solaire [surtout en cas de tubes à vide] lorsque la pompe est arrêtée, la pompe peut être réenclenchée de temps en temps. 3831 Durée min marche ppe coll. : Temps minimal de fonctionnement lors de la fonction démarrage collecteur. Chauffe-eau instantané ECS 5464 Libération maintien chaleur : Libération de la fonction de maintien de tempéraiure suivant le programme horaire dédié 5470 Maintien chal. sans chauff : Durée de la fonction de maintien de température en absence de demande du chauffage d'ambiance Configuration 5710, 5715, 5721 : Définie l'existence où non des circuits de chauffe 1 et 2 et3 5890 : Sortie relais QX1: C'est une sortie multifonctionnel. Elle sera configurée comme Pompe Solaire QS5 Cependant, elle peut être utilisée également pour d'autres fonctions : Pompe De circulation Eau Chaude Sanitaire @4 à Pour la circulation du secondaire du ballon. Les paramètres 1660-1663 gèrent son fonctionnement Par défaut cette sortie est réglée sur « Sans » 5931 - 5932 Entrée sonde BX2 et BX3 : Ce sont des entrées multfonctionnelles. Elles sont définies pour faire la sonde de collecteur et la sonde d'Eau Chaude Sanitaire solaire respectivement Autres options sont : Sonde de boucle B39 pour contrôler la pompe de circulation @4. Par défaut ces entrées sont réglées sur « Sans » 5970 à 5976 Fonction entrée H4 : Ne pas modifier 5977 Fonction entrée H5 6097 : On peut uiiliser une sonde de collecteur type PT1000 en lieu de la CTN GAZ36 6200 : Les sondes sur l'installation sont sauvegardées à minuit. Ce paramètre sert à enregistrer l'installation après une modification 6205 : Retour aux paramètres de fabrique, sauf heure et date et programmes utilisateur.

BAXI France 157, Avenue Charles Floquet 93158 Le Blanc Mesnil Cedex - France Téléphone : 33 (0}1 45 91 56 00 Télécopie : 33 (0]1 45 91 59 90 BAXI S.A. au capital de 48 402 499 € RCS Bobigny B 602 041 675 APE. 25217 Part of BDR thermea 7 Qi - Ce document ne présente pos de caracière contacuel, les spéclications techniques sont données à ile signilica.
