LUNA 3 - Thermostat CHAPPEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance programmable
Marque	CHAPPEE
Modèle	LUNA 3
Affichage	Écran LCD avec rétroéclairage
Alimentation	Piles (non fournies, type non spécifié)
Indicateur de niveau de piles	Oui, affiché sur l'écran (symbole batterie)
Communication	Sans fil entre le boîtier de commande et la platine de la chaudière
Modes de fonctionnement	Automatique, Manuel, Absence, Été, Hiver, Hors gel
Programmation horaire chauffage	4 plages On/Off par jour, réglables par jour ou groupes de jours
Température confort (défaut)	20 °C (réglable)
Température réduite (défaut)	18 °C (réglable)
Température absence (défaut)	5 °C (réglable)
Température eau chaude sanitaire (défaut)	40 °C (réglable via touches +/-)
Fonction vacances	Oui, réglable de 10 minutes à 45 jours
Fonction SHOWR	Limitation temporaire de la température ECS à 40 °C pendant 55 min
Dérogation manuelle de température	Oui, via touches +/- (annulée à la prochaine commutation)
Affichage des anomalies	Code d'erreur suivi de 'E' ou message 'ERROR' clignotant
Réinitialisation des erreurs	Appui sur OK pour RESET (max 5 tentatives)
Nombre de programmes horaires	4 plages par jour (On1/Off1 à On4/Off4)
Groupes de jours programmables	Lundi, Mardi, Mercredi, Jeudi, Vendredi, Samedi, Dimanche, ou groupes MO-FR, SA-SU, MO-SA, MO-SU

FOIRE AUX QUESTIONS - LUNA 3 CHAPPEE

Comment régler la date et l'heure sur le thermostat LUNA 3 ?

Appuyez sur la touche IP : l'écran affiche 'PROGR' et l'heure clignote. Utilisez les touches +/- pour régler l'heure, appuyez sur OK, réglez les minutes, OK, puis le jour de la semaine (1=lundi à 7=dimanche), enfin OK pour quitter.

Comment changer le mode d'utilisation (été/hiver) ?

Appuyez sur la touche dédiée au mode d'utilisation. Les options sont : Été (eau chaude seule), Chauffage, Hiver (chauffage + eau chaude), Hors gel. L'icône correspondante s'affiche.

Comment programmer les plages horaires de chauffage ?

Appuyez sur OK, choisissez un jour ou groupe de jours avec +/- (ex: MO-FR pour lundi-vendredi), appuyez sur OK. Réglez l'heure de début (On1) avec +/-, OK, puis l'heure de fin (Off1) avec +/-, OK. Répétez pour les 4 plages (On1/Off1 à On4/Off4). Appuyez sur IP pour quitter.

Comment utiliser la fonction vacances ?

Assurez-vous d'être en mode automatique. Appuyez sur la touche (rond) : l'écran affiche 'MN60' (60 minutes par défaut). Utilisez +/- pour régler la durée : MN10-MN90 (minutes), HH02-HH47 (heures), DD06-DD45 (jours). L'appareil maintient la température d'absence jusqu'à la fin, puis revient en mode auto.

Comment régler la température de confort ?

Appuyez sur la touche IP, puis sur C pour faire défiler jusqu'à 'CONFR'. La valeur (20°C par défaut) clignote. Modifiez avec +/- et appuyez sur IP pour valider.

Que faire en cas d'affichage 'ERROR' ?

Si l'écran affiche 'ERROR' clignotant alternant avec 'OK', appuyez sur OK pour accéder à RESET, puis appuyez à nouveau sur OK. Maximum 5 tentatives. Si le problème persiste, contactez un technicien agréé.

Comment activer la fonction SHOWR ?

Appuyez sur une touche +/- : la température ECS est limitée à 40°C pendant 55 minutes. Pour annuler avant la fin, appuyez sur une touche +/-. Utile pour les douches des enfants ou la stabilité des robinets thermostatiques.

Comment faire une dérogation temporaire de température ?

En mode automatique, appuyez sur les touches +/- pour modifier la température ambiante. La consigne reste jusqu'à la prochaine commutation du programme horaire, puis revient à la programmation.

Comment passer du mode confort au mode réduit temporairement ?

Utilisez la touche (^) : elle inverse le mode actuel (confort -> réduit ou réduit -> confort) jusqu'à la prochaine commutation du programme horaire.

Où trouver le numéro de série du thermostat ?

Le numéro de série se trouve généralement sur l'étiquette au dos du boîtier de commande ou dans l'emballage. Consultez la notice d'installation pour plus de détails.

MODE D'EMPLOI LUNA 3 CHAPPEE

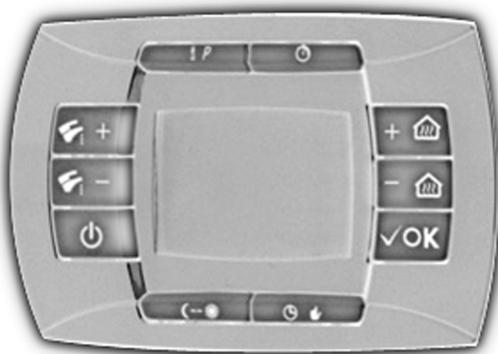

Notice d'utilisation du boîtier de command

REMOTE COMFORT MANAGER

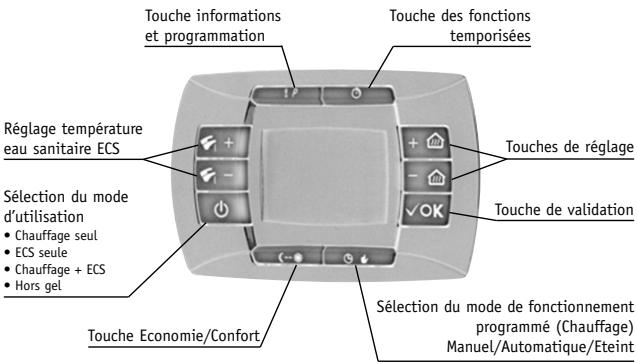

1/ Description du boîtier de commande

Affichage Luna 3 HTE

Affichage Luna 3

Mode sanitaire Mode chauffage Mode de fonctionnement à la température confort Mode de fonctionnement à la température réduite 5 Stand-by 6 Fonction automatique active 7 Fonction temporisée active 8 Fonction manuelle 9 Brûleur allumé 10 Format heures/info de fonctionnement

11 Jours de la semaine 12 Programme horaire 13 Niveau de modulation de la flamme Activation fonction ramonage et talonnage vanne de gaz 15 Fonctions temporisées (vacances) 16 Communication en cours entre platine et commande à distance 17 Anomalie en cours 18 Paramètres de platine 19 Niveau batterie

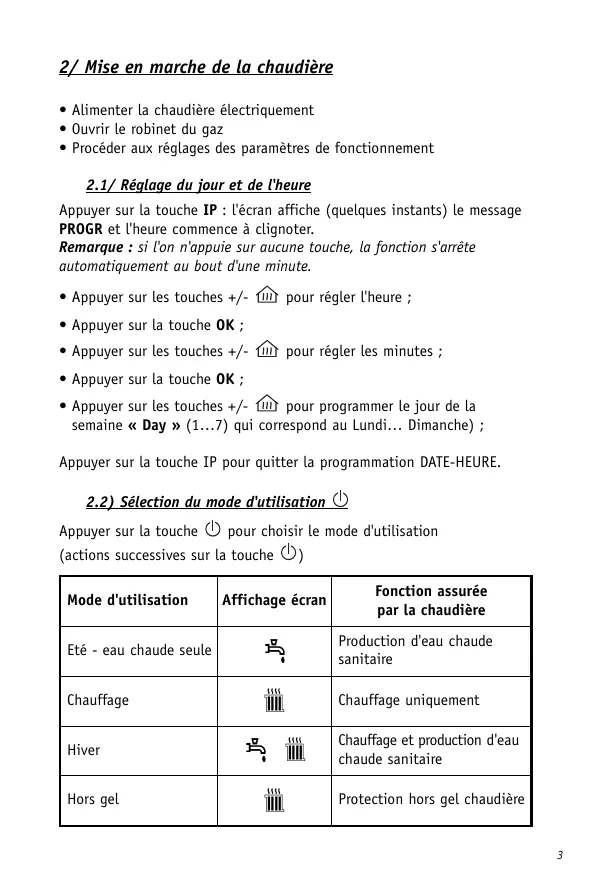

2/ Mise en marche de la chaudière

• Alimenter la chaudière électriquement. Ouvrir le robinet du gaz.
• Procéder aux réglages des paramètres de fonctionnement

2.1/Réglage du jour et de l'heure

Appuyer sur la touche IP : l'écran affiche (quelques instants) le message PROGR et l'heure commence à clignoter.

Remarque : si l'on n'appuie sur aucune touche, la fonction s'arrête automatiquement au bout d'une minute.

Appuyer sur les touches + / - (1) pour régler l'heure; Appuyer sur la touche OK; - Appuyer sur les touches +/- pour régler les minutes; Appuyer sur la touche OK; - Appuyer sur les touches +/- pour programmer le jour de la semaine « Day » (1...7) qui correspond au Lundi... Dimanche);

Appuyer sur la touche OK pour quitter la programmation DATE-HEURE.

2.2) Sélection du mode d'utilisation (1)

Appuyer sur la touche pour désigner le mode d'utilisation (actions successives sur la touche)

Mode d'utilisation	Affichage écran	Fonction assurée par la chaudière
Eté - eau chaude seule		Production d'eau chaude sanitaire
Chauffage		Chauffage uniquement
Hiver		Chauffage et production d'eau chaude sanitaire
Hors gel		Protection hors gel chaaudière

2.3/ Sélection du mode de fonctionnement

Appuyer sur la touche pour sélectionner le mode de fonctionnement (actions successives sur la touche )

Mode de fonctionnement	Affichage écran	Fonction assurée par la chaudière
Automatique		Selon le programme horsaire établi (voir chap2.5) l'ambiance est en position température de comport ou température réduite
Manuel		L'ambiance est régée en permanence selon la température ajustée à l'aide des touches +/-
Absence		L'ambiance est régée en permanence selon la température absence régée (voir chap2.4.1)

2.4.1/ Température chauffage

Appuyer sur la touche IP

Appuyer sur la touche C pour faire défiler les consignes

Fonction	Affichage	Description de la fonction
CONFR	La température programmée clignote (réglage d'usine = 20°C)	Fonctionnement de la chaudière en mode chauffage à la température de comfort
ECONM	La température programmée clignote (réglage d'usine = 18°C)	Fonctionnement de la chaudière en mode chauffage avec point de consigné réduit
NOFRS	La température programmée clignote (réglage d'usine = 5°C)	Fonctionnement de la chaudière en mode chauffage à la température absence
SHOWR	La température programmée clignote (réglage d'usine = 40°C)	Fonctionnement de la chaudière en mode sanitaire à la température abaissee (voir chap. 3.3)

• Pour modifier la valeur de la fonction sélectionnée, appuyez sur les touches +/-
• Pour quitter, appuyer sur la touche IP

Note : il est possible de faire une dérogation temporaire de la température ambience en appuyant sur les touches +/- - ①. La consigne revient à la valeur programmée lors de la première commutation du programme horaire.

2.4.2/ Température eau chaude sanitaire

Pour régler la température d'eau chaude sanitaire, appuyer sur les touches +/-

2.5/ Programmation hors service du chauffage

Appuyer sur la touche OK puis sur - Choisir un jour ou un groupe de jours en agissant sur les touches +/-

MONDY	DAY 1	Lundi
TUESDAY	DAY 2	Mardi
WEDDY	DAY 3	Mercredi
THUDY	DAY 4	Jeudi
FRIDY	DAY 5	Vendredi
SATDY	DAY 6	Samedi
SUNDY	DAY 7	Dimanche
Groupe MO-FR « MO-FR »	DAY 1 2 3 4 5	Du lundi au vendredi
Groupe SA-SU « SA-SU »	DAY 6 7	Samedi et dimanche
Groupe MO-SA « MO-SA »	DAY 1 2 3 4 5 6	Du lundi au samedi
Groupe MO-SU « MO-SU »	DAY 1 2 3 4 5 6 7	Tous les jours de la semaine

Appuyer sur la touche OK L'écran visualise On 1 et les quatre chiffres de l'heure clignotent - Appuyer sur les touches +/- pour programmer l'heure à laquelle la chaudière s'allumera Appuyer sur la touche OK L'écran visualise Off 1 et les quatre chiffres de l'heure clignotent - Appuyer sur les touches +/- l'heure pour programmer l'heure à laquelle la chaudière s'arrête Appuyer sur la touche OK - Répéter les mêmes opérations à partir du point 4 pour programmer les trois autres plages heures - Appuyer sur la touche IP pour quitter la fonction

			0n1	0f1	0n2	0f2	0n3	0f3	0n4	0f4
THUDY	DAY 4	Jeudi	06 : 00	08 : 00	11 : 00	13 : 00	17 : 00	23 : 00	24 : 00	24 : 00

En programmant l'heure d'allumage On... identique à l'heure d'extinction Of... la plage horaire est annulée et la platine électronique passe à l'heure suivante. 0n4 = 24:00 0f4 = 24:00 le programme sera identique de 23:00 Of3 à 6:00 On1.

2.6/ Programmation hors service de l'eau chaude sanitaire

Pour les chaudières à ballon il est possible de programmer les plages horaires de fonctionnement (voir notice d'emploi et d'installation)

3.1/ Passage momentané économie ⇔ confort

La touche (^) permet en dérogation du programme horsaire de passer de la température ambiante de confort à la température ambiante réduite ou inversement (selon programme). On revient à la programmation normale dès la première commutation du programme horsaire.

3.2/ Fonction « vacance

Cette fonction permet de gérer la température ambience sur la température d'absence (réglée sur « NOFRS ») et cela pendant une durée.

Réglage :

• vérifier que le boîtier est en mode ①
• appuyer sur la touche Ⓞ : l'écran indique MN60 et les symboles Ⓞ et Ⓞ clignotent
• Pour modifier le temps, utilisez les touches +/-

MN10-MN90 réglage de 10 à 90 mn HH02-HH47 réglage de 2 à 47 heures DD06-DD45 réglage de 6 à 45 jours

Recommandation : après avoir activé cette fonction, veiller à n'appuyer sur aucune touche.

À la fin du temps programmé, la chaudière revient sur le mode « auto »

3.3/ Fonction « SHOWR

Cette fonction permet d'ajuster la température d'eau chaude sanitaire préréglée (chap. 2.4) pendant 55 minutes. Ceci permet pendant une période de puissance (douce notamment) de limiter la température d'eau à une valeur permettant d'assurer (choix usine 40°C):

• une meilleure stabilité de fonctionnement des robinets thermostatiques
• une sécurité enfant durante un bain

Appuyer sur une des touches + / - qui sont sur Le système s'arrête automatiquement au bout de 55 mn Pour l'arrêter avant, appuyer sur une des 2 touches +/-

4.1/ Fonctionnement normal

Affichage de l'écran

Température ambiente	20.0°
Heure	15:49:17
Programme	36
Mode de fonctionnement choisi	1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111
Mode d'utilisation	11111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111

4.2/ Signalisation des dispositifs de sécurité

2 types de signalisation : Anomalie / Mise en sécurité

• Anomalie signalée par un code suivi de « E »

Dans ce cas, faire appel à une station technique agréée

• Mise en sécurité signalée par un message clignotant « ERROR » en alternance avec « OK »

Appuyer sur OK L'écran affiche RESET fais OK Appuyer sur OK

5 tentatives maximum autorisées

NB : en cas d'affichage « 15SE », voir notice d'emploi

Boitier RCM situé sur la chaudière

Attention, le boîtier doit être paramétré par votre installateur (voir notice d'installation) pour satisfaire à cette application.

Température Eau chaude sanitaire

Pour régler la température d'eau chaude sanitaire, appuyer sur les touches +/-

Température Eau de chauffage

Pour régler la température d'eau de chauffage, appuyer sur les touches +/-
