GUIDE DE DÉMARRAGE RAPIDE NOUS VOUS REMERCIONS D’AVOIR CHOISI CE Nous sommes certains que le système JBL que vous avez choisi vous fournira:

PRODUIT JBL® tout le plaisir d'écoute que vous en attendez et espérons que vous porterez une nouvelle fois votre choix sur les produits JBL si vous décidez d'acheter d'autres

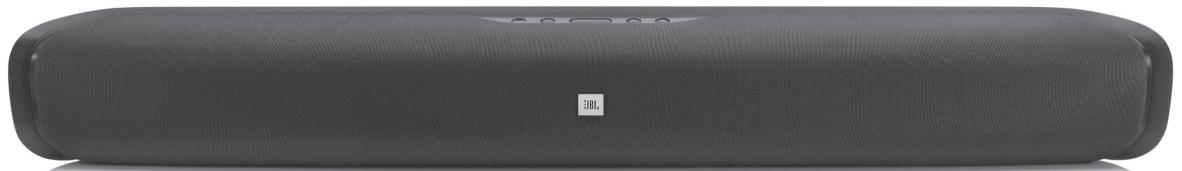

La barre de son amplifiée JBL Cinema SB200 est un système audio intégré équipements audio pour votre domicile, votre véhicule ou votre bureau

complet qui améliore considérablement le son des programmes que vous

regardez sur votre téléviseur. Vous pouvez l'installer sur un mur ou la poser Ge guide de démarrage rapide contient toutes les informations dont vous

sur une étagère. Vous disposez de tous les câbles nécessaires pour la avez besoin pour installer, raccorder et configurer votre nouveau système

raccorder à votre téléviseur, votre syntoniseur câble/satelite ou votre lecteur Pour obtenir de plus amples informations, consultez notre site Web à

de disques l'adresse www.jbl.com.

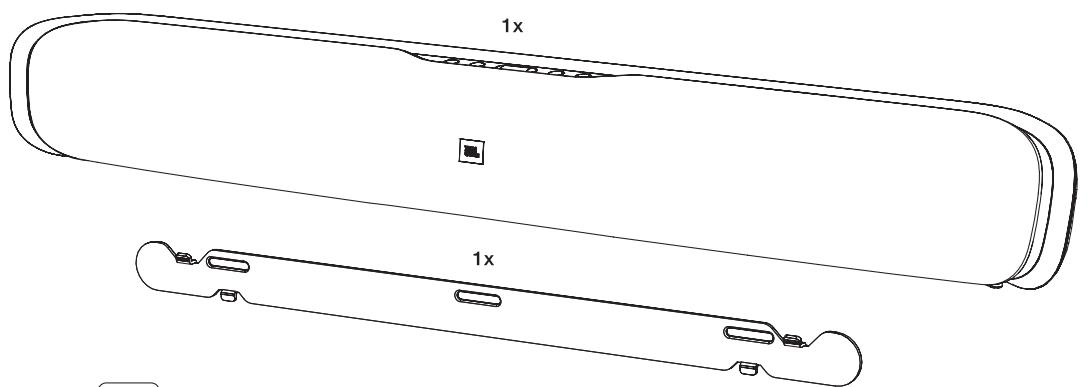

CONTENU DE L’'EMBALLAGE

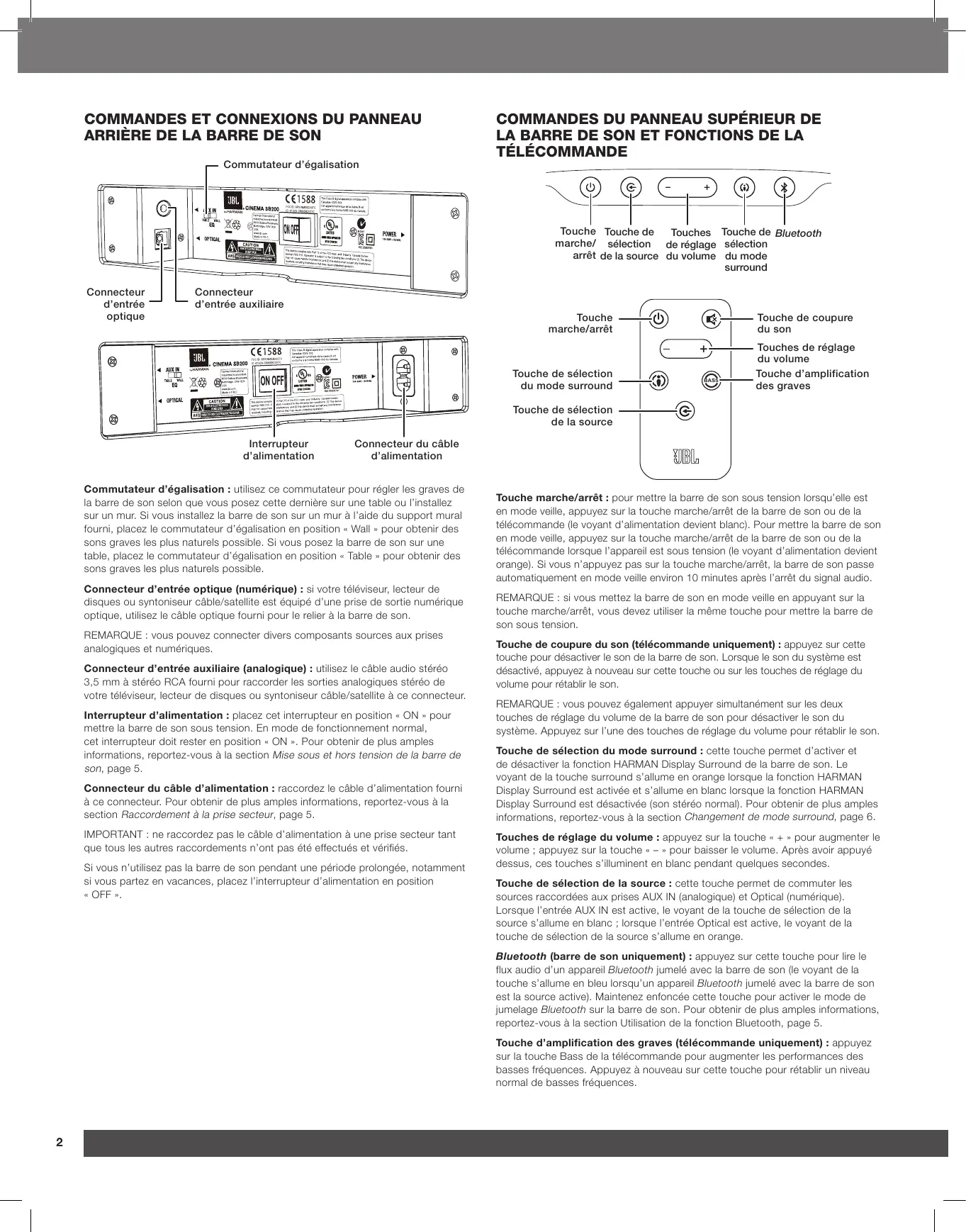

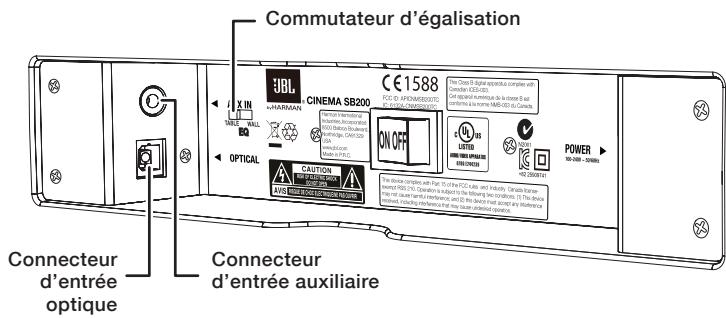

COMMANDES ET CONNEXIONS DU PANNEAU ARRIÈRE DE LA BARRE DE SON Commutateur d'égalisation

8 @ 8 @ Connecteur Connecteur d'entrée d'entrée auxiliaire optique e @ e 8

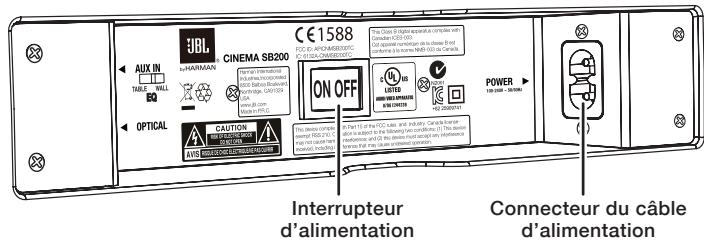

Connecteur du câble d'alimentation

Interrupteur d'alimentation

Commutateur d'égalisation : utilisez ce commutateur pour régler les graves de la barre de son selon que vous posez cette dernière sur une table ou l'installez sur un mur. Si vous installez la barre de son sur un mur à l'aide du support mural fourni, placez le commutateur d'égalisation en position « Wall » pour obtenir des sons graves les plus naturels possible. Si vous posez la barre de son sur une table, placez le commutateur d'égalisation en position « Table » pour obtenir des sons graves les plus naturels possible.

Connecteur d'entrée optique (numérique) : si votre téléviseur, lecteur de disques où syntoniseur câble/satelite est équipé d'une prise de sortie numérique optique, utilisez le câble optique fourni pour le relier à la barre de son

REMARQUE : vous pouvez connecter divers composants sources aux prises analogiques et numériques.

Connecteur d'entrée auxiliaire (analogique) : utilisez le câble audio stéréo 8,5 mm à stéréo RCA fourni pour raccorder les sorties analogiques stéréo de votre téléviseur, lecteur de disques ou syntoniseur câble/satelite à ce connecteur.

Interrupteur d'alimentation : placez cet interrupteur en position « ON » pour mettre la barre de son sous tension. En mode de fonctionnement normal,

cet interrupteur doit rester en position « ON ». Pour obtenir de plus amples informations, reportez-vous à la section Mise sous et hors tension de la barre de son, page 5.

Connecteur du câble d'alimentation : raccordez le câble d'alimentation fourni à ce connecteur. Pour obtenir de plus amples informations, reportez-vous à la section Raccordement à la prise secteur, page 5.

IMPORTANT : ne raccordez pas le câble d'alimentation à une prise secteur tant que tous les autres raccordements n'ont pas été effectués et vérifiés.

Si vous n'utilisez pas la barre de son pendant une période prolongée, notamment si vous partez en vacances, placez l'interrupteur d'alimentation en position « OFF ».

COMMANDES DU PANNEAU SUPÉRIEUR DE LA BARRE DE SON ET FONCTIONS DE LA TÉLÉCOMMANDE

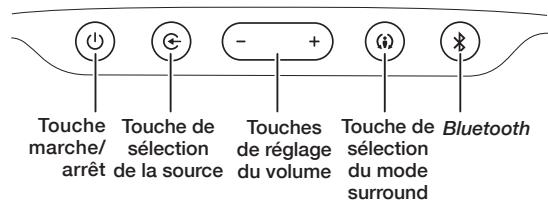

Touche Touche de … Touches Touche de Bluetooth marche/ sélection de réglage Sélection arrêt de la source du volume du mode surround

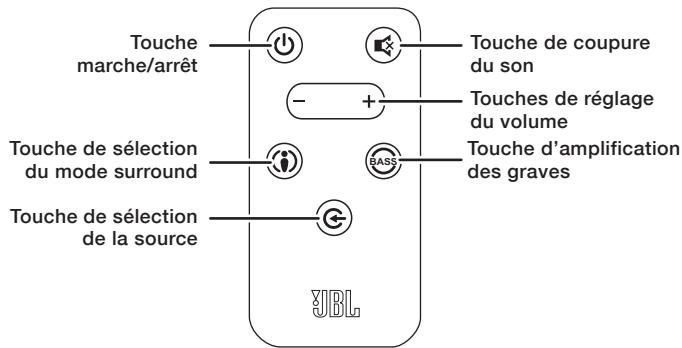

Touche Touche de coupure marche/arrêt du son Touches de réglage du volume Touche de sélection A Touche d'amplification du mode surround des graves

Touche de sélection de la source

Touche marche/arrêt : pour mettre la barre de son sous tension lorsqu'elle est en mode veille, appuyez sur la touche marche/arrêt de la barre de son ou de la télécommande (le voyant d'alimentation devient blanc). Pour mettre la barre de son en mode veille, appuyez sur la touche marche/arrêt de la barre de son ou de la télécommande lorsque l'appareil est sous tension (le voyant d'alimentation devient orange). Si vous n'appuyez pas sur la touche marche/arrêt, la barre de son passe automatiquement en mode veille environ 10 minutes après l'arrêt du signal audio.

REMARQUE : si vous mettez la barre de son en mode veille en appuyant sur la touche marche/arrêt, vous devez utiliser la même touche pour mettre la barre de son sous tension.

Touche de coupure du son (télécommande uniquement) : appuyez sur cette touche pour désactiver le son de la barre de son. Lorsque le son du système est

désactivé, appuyez à nouveau sur cette touche ou sur les touches de réglage du

volume pour rétablir le son.

REMARQUE : vous pouvez également appuyer simultanément sur les deux touches de réglage du volume de la barre de son pour désactiver le son du système. Appuyez sur l'une des touches de réglage du volume pour rétabli le son.

Touche de sélection du mode surround : cette touche permet d'activer et de désactiver la fonction HARMAN Display Surround de la barre de son. Le voyant de la touche surround s'allume en orange lorsque la fonction HARMAN Display Surround est activée et s'allume en blanc lorsque la fonction HARMAN Display Surround est désactivée (son stéréo normal). Pour obtenir de plus amples informations, reportez-vous à la section Changement de mode surround, page 6.

Touches de réglage du volume : appuyez sur la touche « + » pour augmenter le volume ; appuyez sur la touche « - » pour baisser le volume. Après avoir appuyé dessus, ces touches s’iluminent en blanc pendant quelques secondes.

Touche de sélection de la source : cette touche permet de commuter les: sources raccordées aux prises AUX IN (analogique) et Optical (numérique). Lorsque l'entrée AUX IN est active, le voyant de la touche de sélection de la source s'allume en blanc ; lorsque l'entrée Optical est active, le voyant de la touche de sélection de la source s'allume en orange.

Bluetooth (barre de son uniquement) : appuyez sur cette touche pour lire le flux audio d'un appareil Bluetooth jumelé avec la barre de son (le voyant de la touche s'allume en bleu lorsqu'un appareil Bluetooth jumelé avec la barre de son est la source active). Maintenez enfoncée cette touche pour activer le mode de jumelage Bluetooth sur la barre de son. Pour obtenir de plus amples informations, reportez-vous à la section Utilisation de la fonction Bluetooth, page 5.

Touche d'amplification des graves (télécommande uniquement) : appuyez sur la touche Bass de la télécommande pour augmenter les perlormances des basses fréquences. Appuyez à nouveau sur cette touche pour rétablir un niveau normal de basses fréquences.

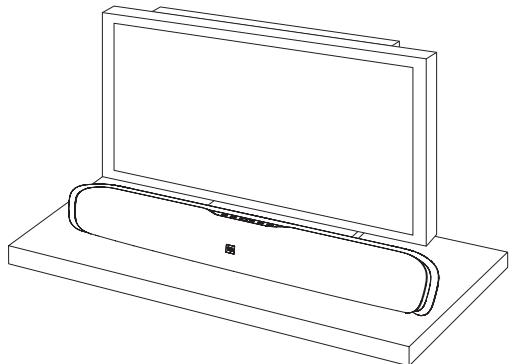

INSTALLATION DE LA BARRE DE SON INSTALLATION DE LA BARRE DE SON SUR UNE TABLE Si vous avez installé votre téléviseur sur une table, vous pouvez poser la barre de son directement sur la table, devant le pied du téléviseur, au centre de l'écran. La

barre de son repose sur ses tampons en caoutchouc, à condition que la surface de la table soit plane.

+ Placez le commutateur d'égalisation de la barre de son en position « Table ». Reportez-vous à la rubrique Commandes et connexions du panneau arrière de la barre de son, page 2.

INSTALLATION DE LA BARRE DE SON SUR UN MUR Si vous avez fixé votre téléviseur au mur, vous pouvez utiliser le support mural fourni pour installer la barre de son directement sous le téléviseur.

1. Déterminez l'emplacement de la barre de son sur le mur. Assurez-vous que la partie supérieure de la barre de son ne vous empêche pas de regarder la télévision une fois la barre de son fixée au mur.

2. Placez le support contre le mur et marquez les emplacements des orifices du support mural de la barre de son sur le mur. Veillez à laisser un espace d'environ 18 om (7 1/16 po) entre les trous ; les fentes du support prennent en charge des vis de 4 mm. Assurez-vous que les trous sont à la même hauteur. Reportez-vous à l'ilustration ci-dessous.

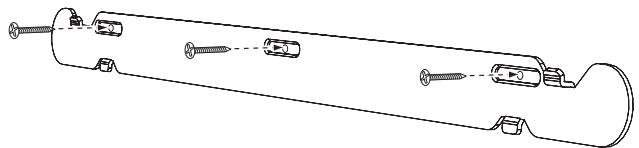

Marquer les orifices sur le support en laissant un espace de 18 cm (7 1/16 po) entre chacun d'eux

8. Après avoir vérifié que le côté plat du support est contre le mur, fixez le support mural aux emplacements que vous avez marqués à l'aide d'éléments de fixation adaptés au matériau de construction du mur. Notez que la barre de son pèse 8,4 kg (7,5 Ib). Veillez à utiliser des éléments de fixation capables de supporter ce poids.

4. Raccordez tous les câbles à la barre de son en suivant les instructions de la rubrique Raccordements, page 4.

IMPORTANT : à cette étape, vous ne devez PAS brancher le câble d'alimentation de la barre de son à la prise secteur.

+ Placez le commutateur d'égalisation en position « Wall », puis placez l'interrupteur d'alimentation en position « ON ». Reportez-vous à la rubrique Commandes et connexions du panneau arrière de la barre de son, page 2.

5. Fixez la barre de son au support , pour cela, insérez les crochets supérieurs du support dans les fentes situées à l'arrière de la barre de son. Ces fentes sont suffisamment larges pour vous permettre d'ajuster l'angle de la barre de son afin de mettre cette dernière à niveau.

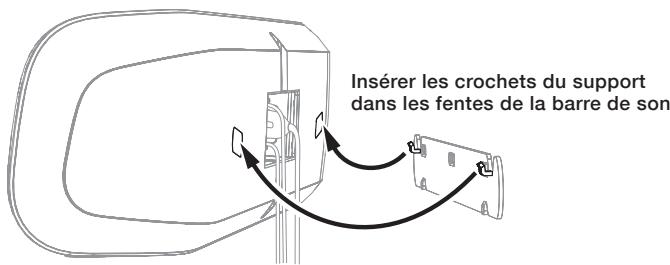

Insérer les crochets du support dans les fentes de la barre de son

RACCORDEMENTS REMARQUE : si votre lecteur de disques ou votre syntoniseur câble/satelite n'est pas équipé d'une prise de sortie numérique optique, vous pouvez relier sa prise

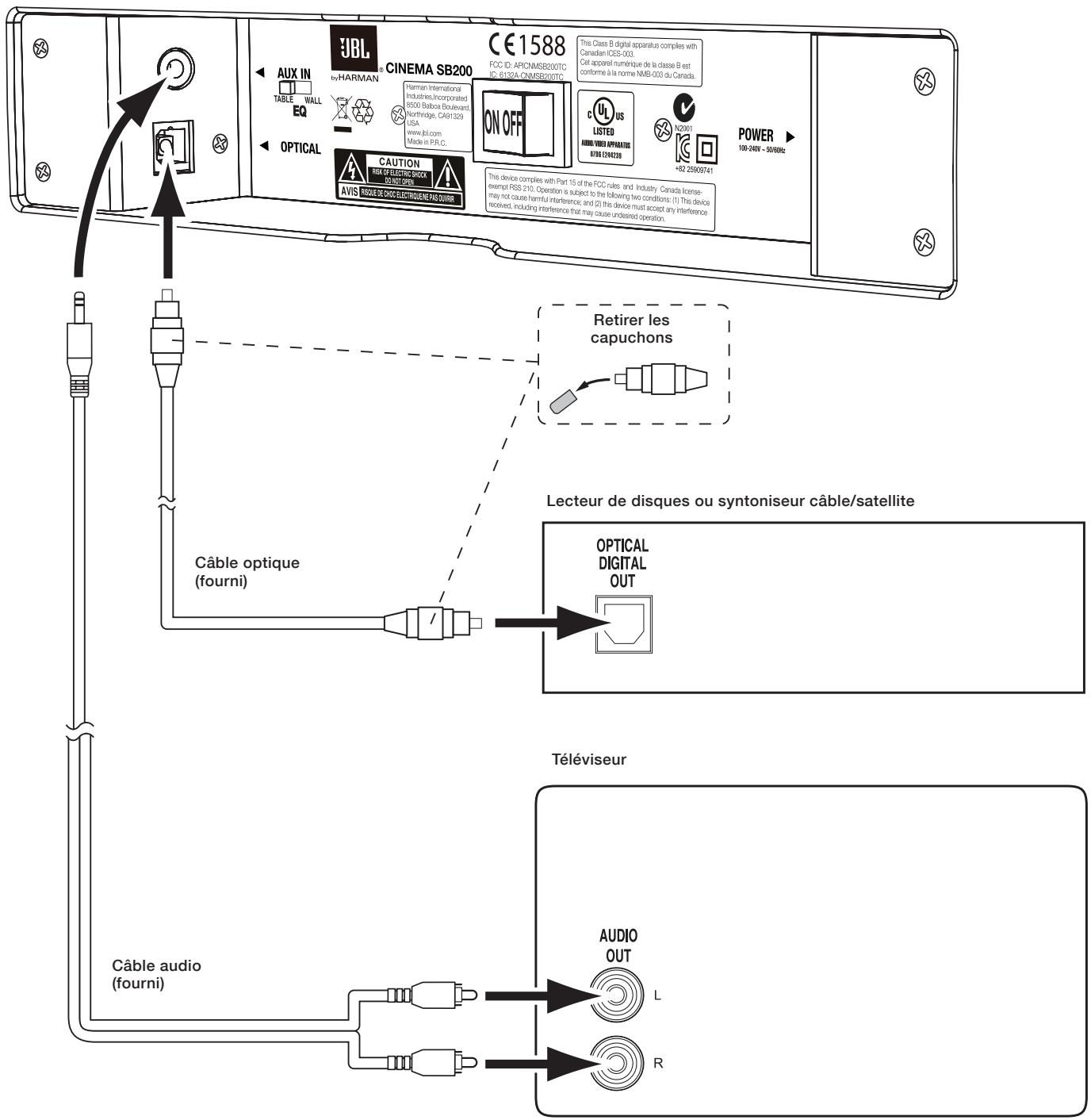

RACCORDEMENT DES SOURCES de sortie audio analogique à votre téléviseur. Le téléviseur enverra son signal

Analogique : utilisez le câble audio stéréo fourni pour relier la prise d'entrée audio à la barre de son via la connexion analogique décrite ci-dessus.

AUX IN (analogique) de la barre de son à la prise de sortie audio stéréo de votre

téléviseur. Si votre téléviseur est équipé de deux jeux de prises de sortie audio,

utilisez celui muni d'un niveau de sortie fixe (non variable). Vous serez ainsi en

mesure de désactiver les enceintes de votre téléviseur et permettrez à ce dernier

de transmettre un signal audio constant à la barre de son:

Numérique : si votre lecteur de disques ou votre syntoniseur câble/satellite est équipé d'une prise de sortie numérique optique, vous pouvez utiliser le câble audio numérique optique fourni pour raccorder votre appareil à la prise d'entrée Optical (numérique) de la barre de son.

ÉE Retirer les _ Û capuchons

Lecteur de disques ou syntoniseur câble/satellite

OPTICAL Câble optique DIGITAL (fourni) / OUT

AUDIO Câble audio fourni)

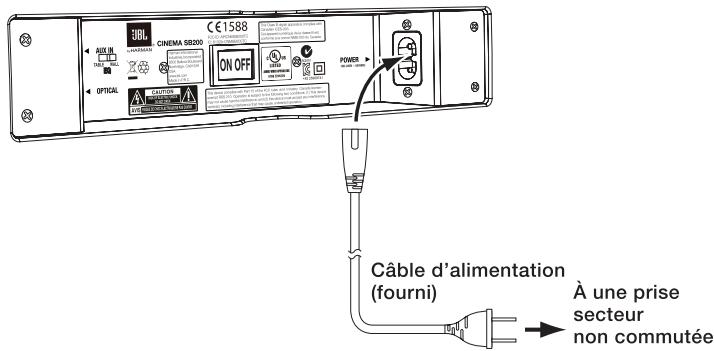

RACCORDEMENT À LA PRISE SECTEUR Après avoir vérifié tous les raccordements des composants sources, branchez le câble d'aimentation fourni au connecteur d'alimentation de la barre de son, puis branchez l'autre extrémité à une prise secteur active et non commutée. Veillez

à ne PAS brancher ce câble à la prise pour accessoire dont sont munis certains composants.

Câble d'alimentation

(fourni) À une prise

secteur non commutée

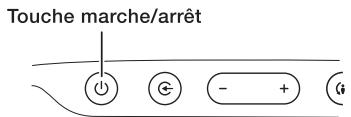

UTILISATION DE LA BARRE DE SON MISE SOUS ET HORS TENSION DE LA BARRE DE SON Placez l'interrupteur d'alimentation de la barre de son en position « ON ».

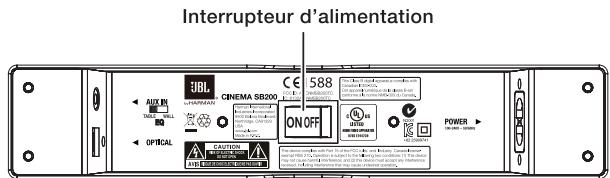

Interrupteur d'alimentation

. | UE Appuyez sur la touche marche/arrêt de la barre de son ou de la télécommande pour mettre la barre de son sous tension. Pour mettre la barre de son en mode veile, appuyez sur la touche marche/arrêt de la barre de son ou de la télécommande lorsque l'appareil est sous tension.

Touche marche/arrêt Touche marche/arrêt

Si vous n'appuyez pas sur la touche marche/arrêt, la barre de son passe automatiquement en mode veille environ 10 minutes après l'arrêt du signal audio. REMARQUE : si vous mettez la barre de son en mode veille en appuyant sur la touche marche/arrêt, vous devez utiliser la même touche pour mettre la barre de son sous tension:

Si vous vous absentez ou n'utiisez pas la barre de son pendant une période prolongée, placez l'interrupteur d'alimentation de la barre de son en position «OFF ».

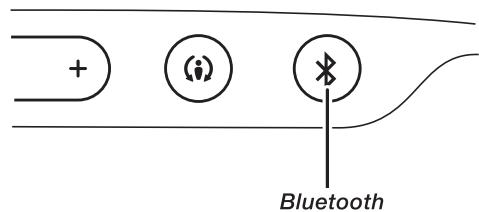

BLUETOOTH Pour diffuser sans fil le signal audio d’un appareil compatible Bluetooth sur la barre de son

. Vérifiez que la barre de son est en mode de jumelage Bluetooth (le voyant de la touche Bluetooth clignote en bleu). Si ce voyant ne clignote pas en bleu, maintenez enfoncée la touche Bluetooth jusqu'à ce que son voyant commence à clignoter en bleu.

. Placez l'appareil en mode de jumelage. Utilisez le menu de jumelage de l'appareil compatible Bluetooth pour jumeler ce dernier avec la barre de son {la barre de son s'affiche sous le nom « $B200 » dans le menu de l'appareil}. Si l'appareil exige un mot de passe, utilisez le code 0000.

Lorsque le voyant de la touche Bluetooth de la barre de son cesse de clignoter et reste allumé, la barre de son est jumelée avec l'appareil et vous pouvez diffuser le son de l'appareil sur la barre de son via Bluetooth

Pour déconnecter l'appareil compatible Bluetooth, maintenez enfoncée la touche Bluetooth de la barre de son jusqu'à ce que le voyant commence à ciignoter. Pour jumeler la barre de son avec un autre appareil compatible Bluetooth, répétez les étapes 1 à 8 avec le nouvel appareil.

Remarques concernant l’utilisation de la fonction Bluetooth

+ Vous pouvez commuter les sources manuellement sur l'appareil Bluetooth jumelé en appuyant sur la touche Bluetooth de la barre de son.

+ Si vous faites basculer la barre de son sur une autre source alors que le son d'un appareil Bluetooth jumelé est en cours de diffusion sur la barre de son, cette dernière envoie une commande d'arrêt et la diffusion du son de l'appareil Bluetooth s'arrête.

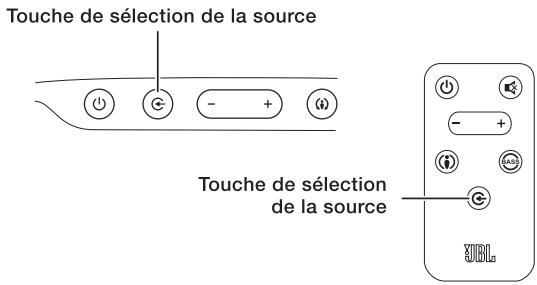

COMMUTATION DE SOURCES Appuyez sur la touche de sélection de la source de la barre de son ou de la télécommande pour commuter les appareils que vous avez connectés à la prise d'entrée AUX IN et à la prise d'entrée Optical et un appareil diffusant du son via Bluetooth. Lorsque l'entrée AUX IN est active, le voyant de la source de la barre de son s'allume en blanc ; lorsque l'entrée Optical est active, le voyant de la source de la barre de son s'allume en orange.

Touche de sélection de la source

Touche de sélection de la source

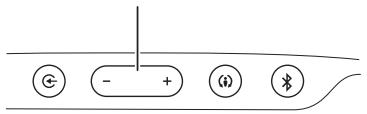

RÉGLAGE DU VOLUME DU SYSTÈME Appuyez sur les touches de réglage du volume + et - de la barre de son ou

de la télécommande pour augmenter et réduire progressivement le volume du système. Maintenez ces touches enfoncées pour augmenter ou réduire le volume continuellement.

Touches de réglage du volume Touches de réglage du volume

URL Pour optimiser la qualité sonore, nous vous recommandons de désactiver les enceintes intégrées de votre téléviseur. Consultez le mode d'emploi de votre téléviseur pour savoir comment désactiver les enceintes.

DÉSACTIVATION DU SON DU SYSTÈME Appuyez simultanément et brièvement sur les deux touches de réglage du volume de la barre de son où appuyez sur la touche de coupure du son de

la télécommande pour désactiver le son du système. Appuyez à nouveau brièvement sur l'une des touches de réglage du volume de la barre de son ou sur la touche de coupure du son de la télécommande pour réactiver le son.

Les deux touches de réglage du volume coupure du son

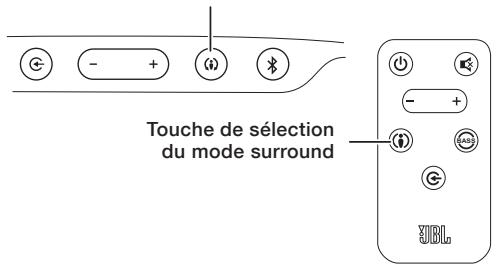

CHANGEMENT DE MODE SURROUND Appuyez sur la touche de sélection du mode surround de la barre de son ou de

la télécommande pour commuter le son stéréo normal (le voyant de la touche

de sélection du mode surround s'allume en blanc) et le son HARMAN Display Surround {le voyant de la touche de sélection du mode surround s'allume en orange). La fonction HARMAN Display Surround restitue un son surround puissant et enveloppant capable d'atteindre aussi bien l'auditeur assis face à la barre

de son que celui situé plusieurs mètres en retrait. Bien que le mode HARMAN Display Surround soit particulièrement adapté au visionnage de films, vous pouvez également l'utiliser pour écouter de la musique.

Touche de sélection du mode surround

Touche de sélection du mode surround

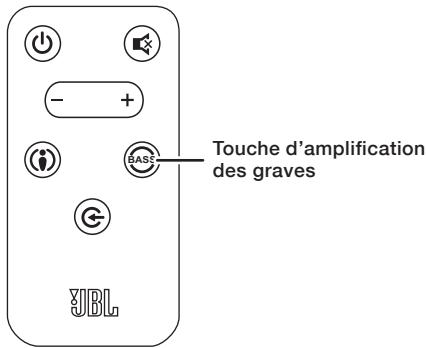

AMPLIFICATION DES GRAVES Appuyez sur la touche Bass de la télécommande pour optimiser les basses fréquences ; les graves sont amplifiés afin d'adapter le son au visionnage de films et à l'écoute de musique. Nous vous recommandons de tester librement cette commande afin de trouver le réglage adapté à vos préférences. Appuyez à nouveau sur cette touche pour rétablir un niveau normal de basses fréquences.

Touche d'amplification des graves

PROGRAMMATION DES COMMANDES DE VOLUME ET DE COUPURE DU SON DE LA TÉLÉCOMMANDE DU TÉLÉVISEUR Vous pouvez programmer la barre de son de façon à ce qu'elle obéisse aux ‘commandes d'augmentation/réduction du volume et de désactivation du son. Vous pourrez ainsi commander la barre de son et votre téléviseur à l'aide d'une seule télécommande. Avant de commencer à programmer la barre de son, munissez-vous de la télécommande de votre téléviseur.

1. Maintenez enfoncée la touche de sélection du mode surround de la barre de son jusqu'à ce qu'elle commence à clignoter en orange.

Maintenir cette touche enfoncée jusqu'à ce qu'elle clignote en orange

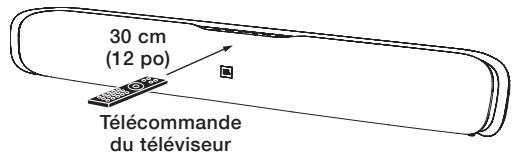

R<k© © © ©, 2. Dirigez la télécommande de votre téléviseur vers la barre de son en respectant une distance minimale d'environ 80 cm (12 po) :

Télécommande du téléviseur

+ Appuyez sur la touche d'augmentation du volume de la télécommande du téléviseur tout en maintenant enfoncée la touche Volume + de la barre de son. Si la programmation réussit, la touche de sélection du mode surround de la barre de son cesse de clignoter en orange et s'allume en blanc pendant une seconde, puis clignote en orange à nouveau.

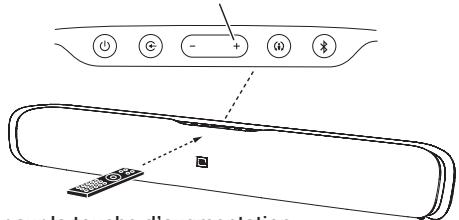

A) Maintenir enfoncée la touche Volume + de la barre de son

B) Appuyer sur la touche d'augmentation du volume de la télécommande du téléviseur

+ Appuyez sur la touche de réduction du volume de la télécommande du téléviseur tout en maintenant enfoncée la touche Volume - de la barre de son. Si la programmation réussit, la touche de sélection du mode surround de la barre de son cesse de clignoter en orange et s'allume en blanc pendant une seconde, puis clignote en orange à nouveau.

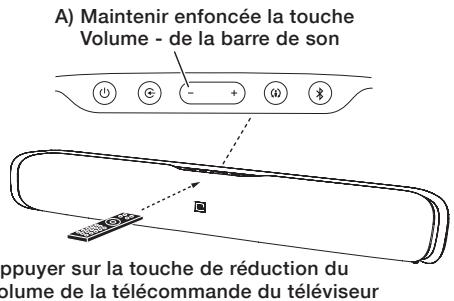

A) Maintenir enfoncée la touche Volume - de la barre de son

B) Appuyer sur la touche de réduction du volume de la télécommande du téléviseur

+ Appuyez sur la touche de coupure du son de la télécommande du téléviseur tout en maintenant enfoncées les touches Volume + et Volume - de la barre de son. Si la programmation réussit, la touche de sélection du mode surround de la barre de son cesse de clignoter en orange et s'allume en blanc pendant une seconde, puis clignote en orange à nouveau.

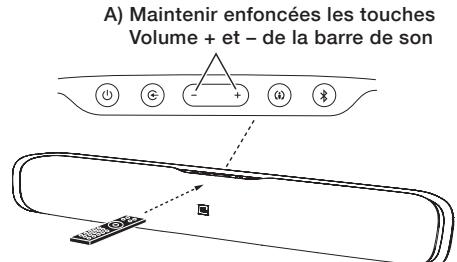

A) Maintenir enfoncées les touches Volume + et - de la barre de son

B) Appuyer sur la touche de coupure du son de la télécommande du téléviseur

8. Lorsque vous avez terminé, maintenez enfoncée la touche de sélection du mode surround de la barre de son jusqu'à ce qu'elle cesse de clignoter en orange.

La barre de son obéit à présent aux commandes de volume et de désactivation du son de la télécommande du téléviseur.

CARACTÉRISTIQUES TECHNIQUES BARRE DE SON AMPLIFIÉE CINEMA SB200

Transducteur basse fréquence : _ Une membrane 89 mm (3,5 po) par canal

Transducteur haute fréquence : Un dôme 25 mm (1 po) par canal

Puissance de l'amplificateur : 60 watts (crête) par canal

Réponse en fréquence : 55 Hz- 23 kHz (-6 dB)

Système électrique : 100 V - 240 V, 50 Hz/60 Hz, 60 W Consommation électrique : <0,5 W (en veille) ; 60 W (à pleine puissance)

116 mm x 901 mm x 108 mm (49/16 po x 35 1/2 po x 4 1/16 po)

Dimensions (H x L x P) :

Poids 5,1 kg (11,5 Ib)
