MODE D'EMPLOI 40 VLX 7810 BP GRUNDIG

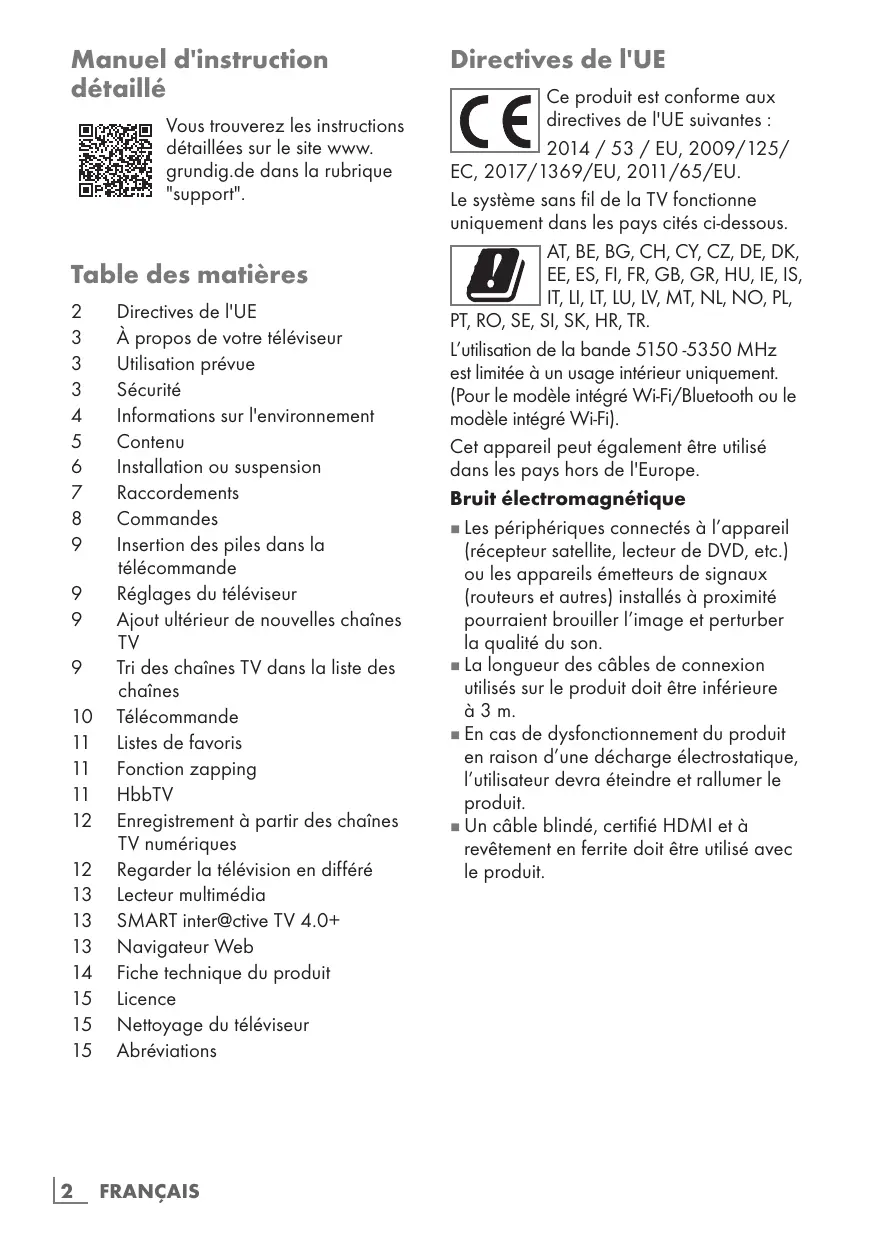

Manuel d'instruction détaillé
Vous trouverez les instructions détaillées sur le site www.grundig.de dans la rubrique "support".
Table des matières
2 Directives de l'UE 3 À propos de votre télévisueur 3 Utilisation prévue 3 Sécurité 4 Informations sur l'environnement 5 Contenu 6 Installation ou suspension 7 Raccordements 8 Commandes 9 Insertion des piles dans la télécommande 9 Réglages du téléviseur 9 Ajout ultérieur de nouvelles chaînes TV 9 Tri des chaînes TV dans la liste des chaînes 10 Télécommande 11 Lists de favoris 11 Fonction zapping 11 HbbTV 12 Enregistrement à partir des chaînes TV numériques 12 Regarde la télévision en différé 13 Lecteur multimédia 13 SMART inter@ctive TV 4.0+ 13 Navigateur Web 14 Fiche technique du produit 15 Licence 15 Nettoyage du téléviseur 15 Abbreviations
Directives de l'ue
Ce produit est conforme aux directives de l'UE suivantes : 2014 / 53 / EU, 2009 / 125 /
EC, 2017/1369/EU, 2011/65/EU.
Le système sans fil de la TV fonctionne uniquement dans les pays cités ci-dessous.
AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IS, IT, LI, LT, LU, LV, MT, NL, NO, PL
PT, RO, SE, SI, SK, HR, TR.
L'utilisation de la bande 5150-5350 MHz est limitée à un usage intérieur uniquement. (Pour le modèle intégré Wi-Fi/Bluetooth ou le modèle intégré Wi-Fi).
Cet appareil peut également être utilisé dans les pays hors de l'Europe.
Bruit électromagnétique
- Les périphériques connectés à l'appareil (récepteur satellite, lecteur de DVD, etc.) ou les appareils émetteurs de signaux (routeurs et autres) installés à proximité pourraient brouiller l'image et perturber la qualité du son. La longueur des câbles de connexion utilisés sur le produit doit être inférieure à 3 m. En cas de dysfonctionnement du produit en raison d'une décharge électrostatique, l'utilisateur devra éteindre et rallumer le produit.
- Un câble blindé, certifié HDMI et à revêtement en ferrite doit être utilisé avec le produit.
Grâce à votre téléviseur, vous pouvez recevoir et regarder des chaînes TV numériques à travers le DVB-S, le DVB-T, et le DVB-C y compris la TV analogue. - Plusieurs fonctions du téléviseur nécessitent une connexion Internet. Le téléviseur est équipé du WLAN et d'un port LAN. Le téléviseur peut enregistrer des programmes TV. Pour cette fonction, vous avez besoin d'un périphérique de stockage USB, tel qu'un disque dur externe (non fourni). Les programmes TV enregistrés ne peuvent être lus que sur votre téléviseur. Il pourrait vous être impossible de lire les programmes enregistrés sur le téléviseur réparé.
Utilisation prévue
Le téléviseur est conçu pour être utilisé dans des pièces sèches. Utilisez le téléviseur avec le support fourni ou un support VESA approprié. Le téléviseur est principalement conçu pour la lecture des programmes TV, la lecture en continu du contenu et des fichiers audio/video à partir des périphériques externes. Toute autre utilisation est strictement interdite.
Il n'est pas conçu comme un écran d'affichage d'informations ou pour une utilisation comme moniteur d'ordinateur. Si une image fixe ou non complète s'affiche pendant une période prolongée, des traces visibles peuvent rester à l'écran pendant quelques temps.
Ce défaut ne peut pas être utilisé comme motif d'une réclamation.
Risque d'électrocution
N'ouvre pas le téléviseur. Cela peut créer des risques pour la sécurité et également annuler la garantie du produit si le téléviseur est ouvert. Le téléviseur est utilisé uniquement avec un câble d'alimentation ou un adaptateur CA/CC fourni avec le produit. Ne faites pas fonctionner le téléviseur si le cordon d'alimentation/l'adaptateur CA/CC (s'il est fourni) est endommagé. Si la prise du téléviseur dispose d'un contact de mise à la terre, insérez-la uniquement dans une prise avec un contact de mise à la terre. Ne branchez le téléviseur à la prise secteur qu'après avoir connecté les périphériques externes et l'antenne. Protegez le téléviseur de l'humidité. Ne placez pas de vaisselle remplie d'eau, par exemple des vases, sur le téléviseur.
Risque d'incendie
Pour éviter les risques d'incendie, maintenez toujours les bougies ou autres sources de flammes nues à distance
de ce produit.
Évitez d'obstruer les fentes d'aération du téléviseur. Débranchez toujours la prise d'alimentation et le cordon de l'antenne lors d'un orage. - Maintenez les objets inflammables loin du téléviseur. Évitez d'exposer les batteries à une chaleur extrême provoquée par la lumière du soleil, le feu, ou une source similaire. Utilisez uniquement les batteries du même type (marque, taille, propriétés). Évitez d'utiliser à la fois d'anciennes et de nouvelles batteries.
Blessures causées par la chute du téléviseur
Ne placez jamais le téléviseur dans une position instable. Le téléviseur peut tomber, causant des blessures graves pouvant entraîner la mort dans des cas particuliers.
Respectez les précautions suivantes :
Utilisez uniquement les boîtiers ou les supports recommandés par le fabricant. Utilisez uniquement des meubles qui peuvent supporter sans danger le téléviseur. Assurez-vous que le téléviseur ne dépasse pas les dimensions du meuble sur lequel il est posé. Ne placez pas le téléviseur sur un meuble haut (par exemple les armoires de cuisine, les étagères) sans ancrer de manière fixe le meuble et le téléviseur. Ne placez pas le téléviseur sur du tissu ou autre matériel au lieu entre le téléviseur et le meuble. Apprenez aux enfants qu'il est dangereux de grimper sur les meubles qui sont disposés autour du téléviseur lorsque celui-ci est éteint ou allumé.
Réduction de la durée de vie due à une température de fonctionnement élevée
Ne placez pas le téléviseur près des unités de chauffage ou sous la lumière directe du soleil. Laissez un espace d'au moins 10 cm autour du téléviseur afin de permettre une circulation d'air adequate.
DécOLORATION du meuble à cause des pieds en caoutchouc
Certaines surfaces de meubles peuvent se décolorer lorsqu'elles entrent en contact avec du caoutchouc. Pour protéger le meuble, vous pouvez placer une feuille de verre ou en plastique sous le support.
N'utilisez pas des sous-couches en tissu ou des tapis.
Ne jetez pas les batteries avec les ordures ménagères. Retournez les batteries aux magasins de détail ou de collecte publics. Vous contribuez ainsi à la protection de l'environnement.
Ne jetez pas ce produit avec les ordures ménagères normales à la fin de sa vie.
Apportez-le dans un centre de recyclage des appareils électriques et électroniques.
Assurez-vous de jeter séparément les matériaux d'emballage de votre produit conformément à la réglementation définie par les autorités locales, de sorte que ces matériaux d'emballage soient traités dans un processus de recyclage respectueux de l'environnement. Si vous n'utilisez pas votre téléviseur pendant un moment, mettez-le en mode veille. En mode veille, le téléviseur consomme très peu d'électricité (≤ 0,5W). Si vous n'utilisez pas le téléviseur pendant une longue période, éteignez-le à l'aide du bouton de mise en fonctionnement ou débranchez le cordon d'alimentation de la prise murale. Si vous éteignez l'appareil ou si vous le débranchez de l'alimentation, la minuterie de mise en marche et les enregistrements programmés ne fonctionneront pas. - Sélectionnez un emplacement pour le téléviseur de telle sorte que son écran ne soit pas directement exposé à la lumière du soleil. Cela permet de sélectionner un rétroéclairage faible et par conséquent d'économiser de l'énergie.
(3)
(5)
Accessoire standard
- Support / Pieds du téléviseur
- Telecommande
- Piles pour les télécommandes
- Vis et instructions de montage pour les supports
- Brève instruction
Accessoires en option
Télécommande facile à utiliser
Piles pour les télécommandes faciles à utiliser
Chiffon de nettoyage
VESA vis du support
Installation ou suspension
Sélectionnez un emplacement de telle sorte que l'écran ne soit pas directement exposé à la lumière du soleil.
Installation avec le support
Pour le montage du support, réferez-vous aux instructions d'installation incluses. - Placez le téléviseur sur une surface solide et plane.
Préparation pour le montage du support VESA
Vous aurez besoin de :
Une paire de ciseaux, un tournevis cruciforme.
Respectez les instructions d'installation pour le support VESA.
- Placez le téléviseur dans le film sur une surface lisse avec l'écran vers le bas.
- Découpez le film à l'arrière à l'aide des ciseaux.
- Branchez les câbles requis aux connecteurs du téléviseur. Reportez-vous à la section "Connexions" dans ce manuel.
- Attachez les câbles pour qu'ils ne pendent pas au sol.
- Vissez le support VESA sur le téléviseur et montez-le selon les instructions d'installation.
Optic Out USB(HDD) HDM3(ARC) HDMI2 SATELLITE 13/18V max.500mA ANT-IN
LAN: Connexion réseau SERVICE: Servicequipment. Optic Out: Sortie audio optique - USB(HDD): branchez le support de données pour l'enregistrement des programmes, comme un disque dur externe. HDMI3 (ARC): Entrée pour les données numériques audio et d'images. HDMI2: Entrée pour les données numériques audio et d'images. SATELLITE: antennae satellite. Adapté au système GSCR à cable unique. ANTIN: pour le cable d'antenne (antenne terrestre ou connexion par cable). Ω: Prise du casque ou sortie de la ligne via l'adaptateur. USB1: pour le support des données ou le clavier.
HDMI1: Entrée pour les données numériques audio et d'images. C11: pour les modules CA pour la réception des stations cryptées.
Mise en veille du téléviseur
- Commutation entre le mode veille (stand-by) et la mise en marche du téléviseur.
Réglage du volume ou changement de station.
- Touche de préselection pour volume ou sélection de la chaîne.
- Diminution du volume sonore; Sélection des chaînes dans l'ordre décroissant.
- +Augmentation du volume sonore; sélection des chaînes dans l'ordre croissant.

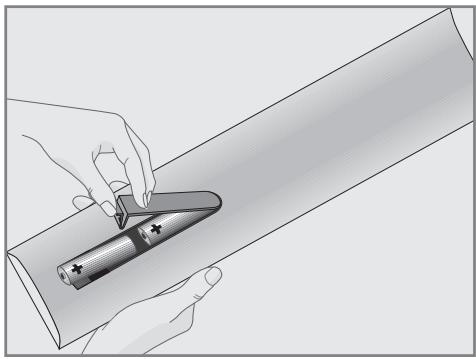

Insertion des piles dans la télécommande
- Ouvrez le compartiment des piles.
- Insérez les piles tel qu'indiqué sur la base du compartiment des piles (2 × Micro/R03/AAA).
- Fermez le compartiment des piles.
Réglages du téléviseur
- Branchez les câbles.
- Branchez le cordon d'alimentation dans la prise.
- Mettez le téléviseur en marche avec la télécommande.
- Reportez-vous à l'assistant de configuration à l'écran.
Ajout ultérieur de nouvelles chaînes TV
- Appuyez sur MENU
- Sélectionnez "Réglages".
- Sélectionnez "Configuration source".
- Sélectionnez "Recherche Auto de Chaînes".
- Sélectionnez le type d'antenne.
- La procédure suivante dépend de l'antenne sélectionnée. Reportez-vous aux instructions à l'écran.
Tri des chaînes TV dans la liste des chaînes
- Appuyez sur OK
- Appuyez sur OK.
- Choisissez la station TV que vous souhaitez déplacer et surlignez-la avec OK.
- Appuyez sur .
- Utilisez les touches de navigation pour déplacer la station TV vers le nouvel emplacement et appuyez sur les touches OK

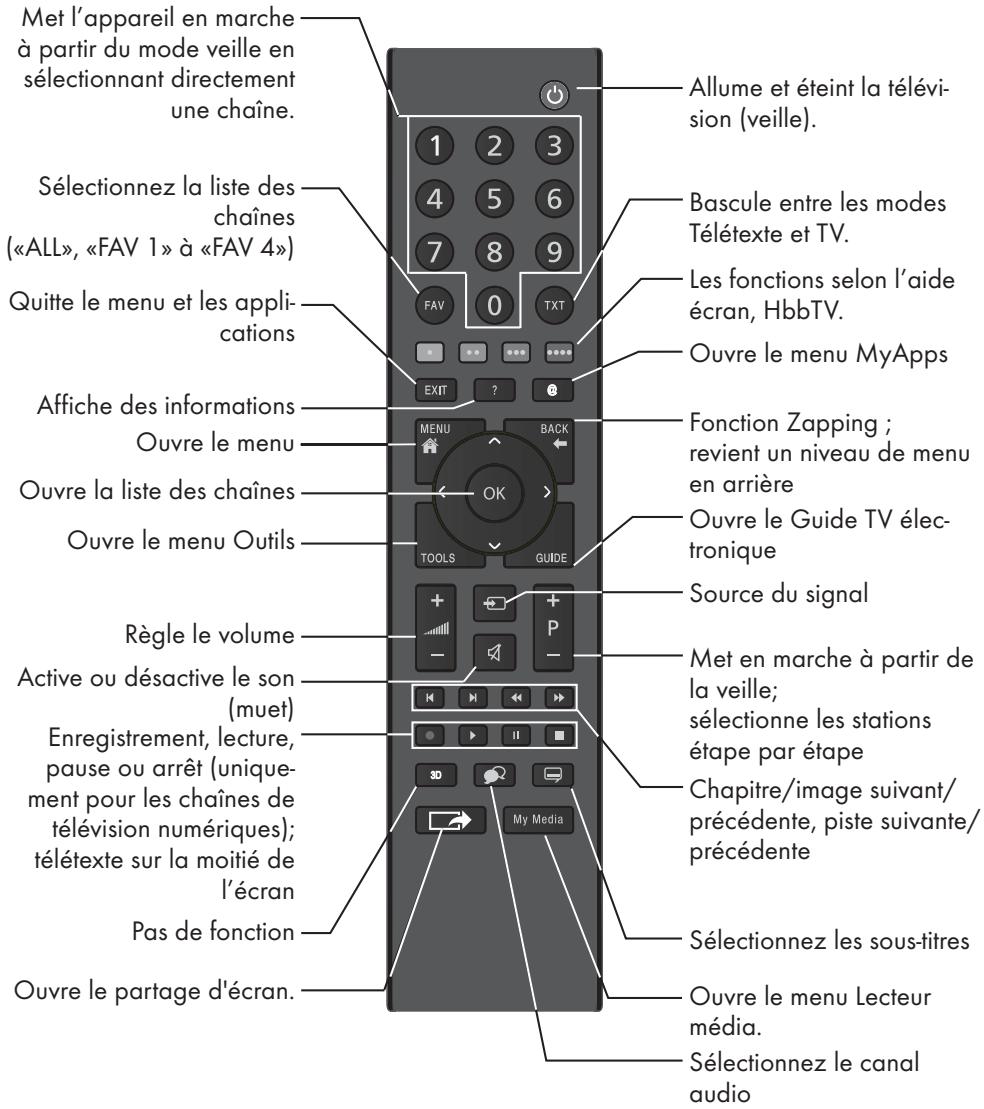

Commande du curseur
Déplacement du curseur vers le haut et le bas dans les menus.
Déplace le curseur de gauche à droite dans les menus.
Ouvre la liste des chaînes ; active les différentes fonctions.
Listes de favoris
Les stations TV et de radio peuvent être organisées dans les listes de favoris.
Enregistrement d'une station dans la liste de favoris
- Appuyez sur .
- Appuyez sur ?.
- Sélectionnez la liste de favors et confirmez avec OK.
Ouverture de la liste de favoris
- Appuyez sur .
- Sélectionnez la liste de favoris et confirmez avec (OK).
- Seules les stations qui sont enregistrées dans les listes de favoris sont maintenant disponibles.
Fonction zapping
Cette fonction vous permet d'enregistrer une station à laquelle vous souhaitez restorer au cours des changements fréquents de stations (zapping).
- Appuyez sur la touche BACK pour enregistrer la station en cours.
- Sélectionnez les autres stations (zapping).
- Appuyez sur la touche BACK pour basculer vers la station sélectionnée BACK la plus récente.
- EXIT met fin à la fonction.
HbbTV est le successeur interactif du télétexte avec un contenu moderne, des images et des séquences vidéo à haute résolution.
Pour un fonctionnement optimal de HbbTV, le téléviseur doit être connecté à Internet.
Après avoir basculé vers une station TV qui offre HbbTV, un message correspondant apparait.
- Mettez en marche HbbTV avec le bouton de couleur qui apparait après avoir basculé vers la station TV.
Enregistrement à partir des chaînes TV numériques
L'opération d'enregistrement et de lecture de programmes TV ne peut s'effectuer qu'au moyen d'un support de données externe (disque dur ou clé USB).
Enregistrement direct
- Appuyez sur la touche ● pour enregistrer la station en cours.
- Appuyez sur la touche pour arrêter l'enregistrement.
Programmation d'un enregistrement
- Appuyez sur la touche GUIDE pour afficher le guide de programme.
- Sélectionnez le programme requis et confirmez avec OK.
- Sélectionnez "Enregistrement" et confirmez avec OK.
Modification de la liste des enregistrements programmés
- Appuyez sur MENU
- Sélectionnez "Calendrier".
Conseils
Pour démarrer l'enregistrement, faites basculer le téléviseur vers la station correspondante. Quelques secondes avant le basculement vers la station, un message apparait. Il est possible d'annuler le basculement et l'enregistrement en sélectionnant "No" avec la touche < ou la touche > et en appuyant sur la touche OK. L'option d'enregistrement et de lecture des enregistrements peut être limitée par l'opérateur de la station. Seuls les disques durs externes qui nécessitent un courant de ≥ 500mA peuvent être connectés aux ports USB (HDD).
Pour un enregistrement d'une heure, il est nécessaire d'avoir 2,6 à 6,6 Go d'espace de stockage. - Les programmes enregistrés ne peuvent être lus que sur votre téléviseur.
Regarder la télévision en différé
Pour profiter de cette fonction, vous avez besoin d'un support de données externe.
- Appuyez sur la touche (▶) pour mettre en pause le programme en cours.
- Appuyez sur la touche (▶) pour continuer le programme.
- Appuyez sur la touche / pour le retour rapide/avance rapide.
- Appuyez sur la touche ( ) pour retourner au programme en cours.
Conseils
Le décalage peut aller à plus d'une heure. L'option qui permet de regarder la TV en différé peut être restreinte par la station. - Par défaut, le rembobinage n'est possible qu'à l'endroit où vous avez appuyé sur la touche 11. Vous pouvez configurer le téléviseur de telle sorte que vous puissiez faire un rembobinage de plus d'une heure.
- Appuyez sur MENU
- Sélectionnez "Réglages".
- Sélectionnez "Réglages du télévisueur".
- Sélectionnez "Paramètres avancés".
- Sélectionnez "Décalage permanent" et activez-le avec la touche >.
- Appuyez sur EXIT
Lecteur multimédia
Le lecteur multimédia affiche des images et lit les programmes enregistrés, les films et la musique. Les films, la musique et les images peuvent être enregistrés dans un dispositif USB connecté ou peuvent être fournis par un serveur media DLNA.
Lecture du média
- Appuyez sur la touche (MY MEDIA).
- Sélectionnez la source du média. Pour lire des enregistrements TV sur le support des données externes, sélectionnez "PVR".
- Pour afficher les fichiers image ou de musique : Sélectionnez en haut à gauche, puis "Tous", "Musique" ou "Photos".
- Sélectionnez le fichier ou l'enregistrement et appuyez sur la touche OK.
Conseils
Lors de la lecture des films et des images, appuyez sur la touche ? de la télécommande pour afficher les sous-titres. La musique peut être lue avec des images. Au cours de la lecture des images, appuyez sur la touche ? et sélectionnez - Les films peuvent être lus avec les sous-titres. Le nom du fichier des sous-titres peut être identique au nom du fichier du film. Les deux fichiers peuvent porter le même nom. Les sous-titres au format. SRT,. SUB,. ASS,. SSA,. SMI sont pris en charge.
Activation de l'affichage des sous-titres :
- Au cours de la lecture d'un film, appuyez sur la touche
- Sélectionnez les sous-titres avec la touche v
- Activez les sous-titres avec la touche OK
SMART interactive TV offre des applications qui vous permettent d'utiliser de manière pratique plusieurs services Internet.
Ouverture du centre d'applications
- Appuyez sur la touche @ de la télécommande.
- Sélectionnez l'application et lancez-la avec la touche OK.
Ouverture de toutes les applications
- Dans le menu "Centre d'applications", sélectionnez l'option "Toutes les applications" dans le coin supérieur droit.
Lancement du navigateur web.
- Appuyez sur MENU
- Sélectionnez l'option "Navigateur Web" dans la barre du menu.
Fiche technique du produit
Diagonale de l'écran 102 cm/40 pouces
Consommation d'énergie En marche 87,1 W/115 W max. Veille 0,45 W Networked standby 2,90 W
Consommation d'énergie annuelle 127 kWh
Résolution maximale 3840 × 2160
Tension de fonctionnement : 220 … 240 V~, 50 … 60 Hz
Ecran (dm^2) 44 dm²
Limits RoHS Pb (Plomb)/Hg (Mercure) La concentration en plomb est conforme aux limits RoHS/0 mg
Rapport Luminosité maximale 65%
Sortie audio Puisance musicale 2 × 20 W 2 × 10 W ondes sinusoidales + 10 W ondes sinusoidales du caisson de graves Le caisson de graves est facultatif et par conséquent n'est pas disponible sur tous les appareils.
Satellites par défaut 20
Source d'alimentation LNB 13/18 V, optionnel 14/19 V, maximum 500 mA
Signal clignotant LNB 0/22 kHz 650 mV +/- 250 mVpp
DiSEqC 1.0 - opération
Gamme de réception numérique satellite (dvb-s)
Bande Ku : 10,700 MHz... 12,750 MHz Modulation : DVBS QPSK, DVBS2 QPSK, 8 PSK Bande IF : 950 MHz... 2,150 MHz Niveau du signal : -25 dBm... -65 dBm
Cable (DVB-C)
Bande globale: 110MHz...862MHz Modulation 16QAM, 32QAM, 64QAM, 128QAM et 256QAM Débit de symboles 4.0Msym/s...7.2Msym/s
Terrestre (dvb-t) :
Bandes VHF/UHF, bande passante : 7 MHz et 8 MHz Taille FFT : 2 k, 8 k Modulation : 16 QAM, 64 QAM, QPSK Intervalle de sécurité : 1/4, 1/8, 1/16, 1/32
Terrestre (dvb-t2):
Bandes VHF/UHF, bande passante: 7 MHz et 8 MHz Taille FFT: 1 k, 2 k, 4 k, 8 k, 16 k, 32 k Modulation: 16 QAM, 64 QAM, 256 QAM, QPSK
Intervalle de sécurité: 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128
- La fonction DVB-T2 est facultative et par conséquent n'est pas disponible sur tous les appareils.
Gammes de réception numérique
C02... C80, chaînes spéciales S01... S41
Chaises presélectionnées
TV/Radio 6000 (satellite - DVB-S), 1000 (Cable - DVB-C) ou 99 (Analogue) 1000 (terrestre - DVB-T) ou 99 (Analogue) 3 AV, 2 USB
Fichiers image : jpg, jpeg, bmp, png Fichiers de musique : m4a, wma, aac Fichiers video : mov, xvid, mpg, mpe, vob, dat, trp, ts, avi, mp4, mkv
Poids
Environ 10,5 kg
Dimensions
Sous réserve de modifications techniques et d'erreurs.
Pour les brevets DTS, reportez-vous à l'adresse http://patents.dts.com. Fabriqué sous licence concédée par DTS Licensing Limited.
DTS, DTS-HD, le symbole, & DTS ou DTS-HD sont des marques déposées de DTS, Inc. © DTS, Inc. Tous droits réservés.
"Dolby", Dolby Audio et le symbole du double D sont des marques déposées de Dolby Laboratories.
Explication des symboles qui pourraient être présents à l'arrière du téléviseur
Classe II ou double isolation. Le téléviseur ne nécessite pas de connexion à la mise à la terre électrique (masse).
Courant alternatif. Le téléviseur fonctionne uniquement avec la tension de secteur CA de l'électricité domestique.
Courant continu. Le téléviseur fonctionne uniquement avec un adaptateur AC / DC.
Nettoyage du téléviseur
Débranchez le cable d'alimentation de la prise secteur. Nettoyez l'appareil avec un chiffon humide et un détergent doux. N'utilisez pas de détergents contenant de l'alcool, de l'alcool à brûler, de l'ammoniaque ou des produits abrasifs.
Utilisez un chiffon doux et humide pour nettoyer l'écran. N'utilisez pas de l'eau avec du savon ou du détergent.
Interfaces de réseau
Ce téléviseur est conçu pour être branché au réseau ADSL
Abréviations
ARC: Le Canal de Retour Audio transmet le son de la télévision via une prise HDMI. AV: Audio/video. - CAM: Module de réception des chaînes cryptées. - CI: Emplacement périphérique pour module de réception des chaînes cryptées. - DLNA: C'est une organisation chargée de fixer les normes des périphériques de réseau domestique. Elle est aussi chargée d'authentifier les périphériques et les logiciels. GSCR: Grundig Sat Channel Router. C'est une technologie qui permet de connecter plusieurs télévisions à une antenne satellite à l'aide d'un système à un seul cable. HbbTV: Norme en matière d'informations et de services qui sont offerts avec le signal TV ainsi qu'Internet, un service supplémentaire offert par certaines stations émettrices. - HD: Terme collectif pour des données audio/vidéo haute-résolution, généralement 720, 1080 ou 2160 lignes. HDMI: Connexion de données audio/vidéo numériques haute résolution. LAN: réseau local. VESA: Organisation qui a fixé des normes pour les fixations d'écran. WLAN: réseau local sans fil.
