MODE D'EMPLOI 4D AAB/HA HOTPOINT

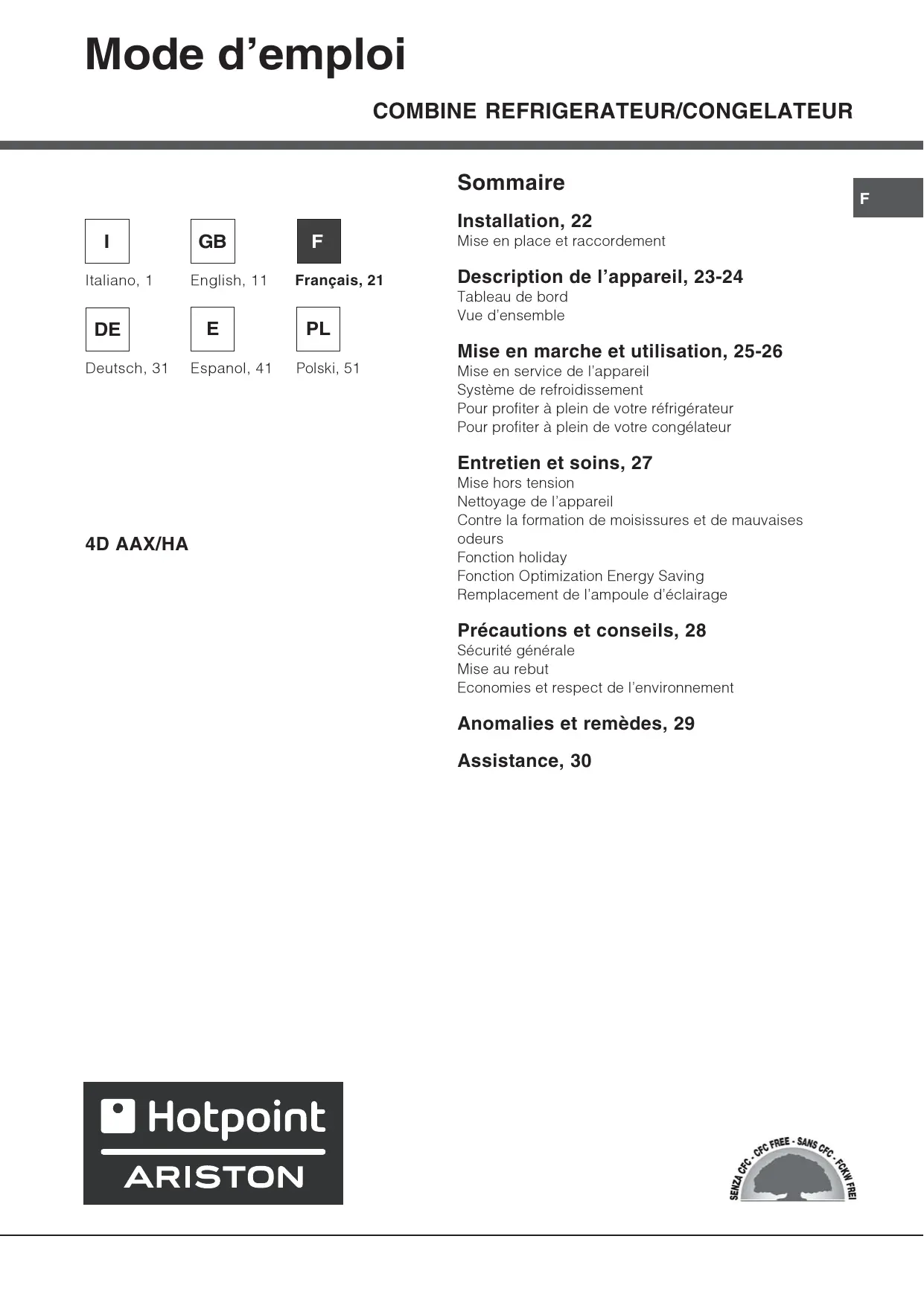

Polski, 51 Installation, 22 Mise en place et raccordement Description de l’appareil, 23-24 Tableau de bord Vue d’ensemble Mise en marche et utilisation, 25-26 Mise en service de l’appareil Système de refroidissement Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur Entretien et soins, 27

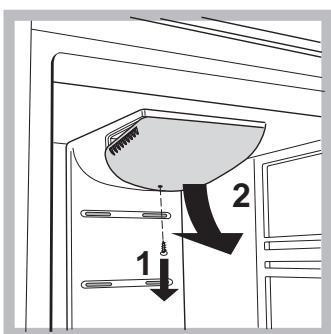

Mise hors tension Nettoyage de l’appareil Contre la formation de moisissures et de mauvaises odeurs Fonction holiday Fonction Optimization Energy Saving Remplacement de l’ampoule d’éclairage Précautions et conseils, 28 Sécurité générale Mise au rebut Economies et respect de l’environnement Anomalies et remèdes, 29 Assistance, 30

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil. Mise en place et raccordement Mise en place

1. Placez l’appareil dans une pièce bien aérée et non

2. Ne bouchez pas les grilles d’aération arrière : le

compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d’électricité.

3. Prévoir au moins 10 cm entre le haut de l’appareil et

les meubles installés au-dessus et au moins 12 cm entre les côtés et les meubles/parois latérales.

4. Installez l’appareil loin de sources de chaleur

(rayons directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le

produit et la paroi arrière, montez les cales d’espacement comprises dans le kit d’installation et suivez les instructions de la notice spécialement prévue. Mise à niveau

1. Installez l’appareil sur un sol plat et rigide.

2. Si le sol n’est pas parfaitement horizontal, vissez ou

dévissez les petits pieds avant pour bien niveler l’appareil.

Raccordement électrique Après le transport, placez l’appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l’installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que : • la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique placée à l’intérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W); • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V); • la prise est bien compatible avec la fiche de l’appareil. En cas d’incompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles. ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. Description de l’appareil Tableau de bord

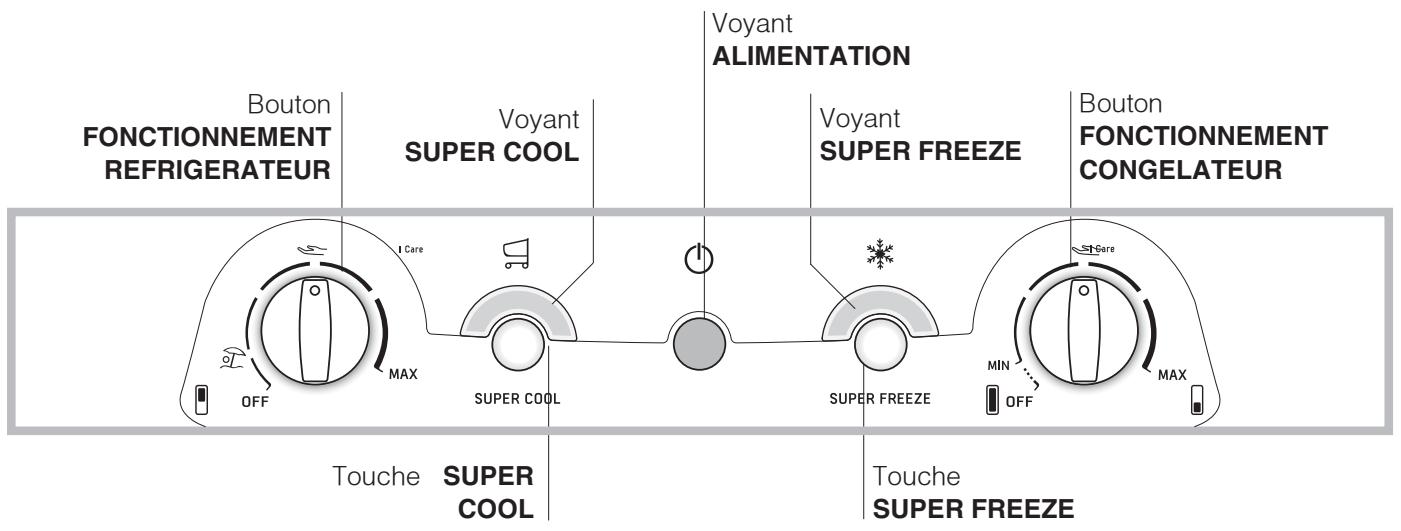

Voyant ALIMENTATION Bouton FONCTIONNEMENT REFRIGERATEUR Voyant SUPER COOL Touche SUPER COOL • Bouton FONCTIONNEMENT REFRIGERATEUR pour régler la température à l’intérieur du compartiment réfrigérateur. est la température optimale avec une faible consommation d’électricité. est la fonction holiday (voir Entretien et soins). OFF éteint le réfrigérateur. • Touche SUPER COOL (refroidissement rapide) pour abaisser rapidement la température du compartiment réfrigérateur. Si elle est enfoncée, le voyant SUPER COOL s’allume(voir Mise en marche et utilisation). • Voyant jaune SUPER COOL (refroidissement rapide): il s’allume dès que vous appuyez sur la touche SUPER COOL. • Voyant VERT ALIMENTATION il s’allume quand l’appareil est branché au réseau d’alimentation. Voyant SUPER FREEZE Bouton FONCTIONNEMENT CONGELATEUR Touche SUPER FREEZE • Touche SUPER FREEZE (congélation rapide) pour congeler des aliments frais. Si elle est enfoncée, le voyant SUPER FREEZE s’allume (voir Mise en marche et utilisation). Une pression d’au moins 9 secondes sur cette touche active la fonction “Optimization Energy Saving” (voir Entretien et soin). • Voyant jaune SUPER FREEZE (congélation rapide): il s’allume dès que vous appuyez sur la touche SUPER FREEZE . • Bouton FONCTIONNEMENT CONGELATEUR pour régler la température à l’intérieur du compartiment congélateur. est la température optimale avec une faible consommation d’électricité. ! Les voyants servent aussi à signaler toute augmentation anormale de la température à l’intérieur du compartiment congélateur (voir Anomalies et remèdes).

Vue d’ensemble Ces instructions d’utilisation s’appliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de l’appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes. Tableau de bord Eclairage (voir Entretien) Balconnet amovible PORTE-OBJETS• Balconnet amovible PORTE-OBJETS• Balconnet PORTECANETTES Bac FRUITS e LEGUMES Balconnet BOUTEILLES Balconnet BOUTEILLES Compartiment CONGELATION et CONSERVATION PIED de réglage • Leur nombre et/ou leur emplacement peut varier.

Mise en marche et utilisation Mise en service de l’appareil ! Avant de mettre l’appareil en service, suivez bien les instructions sur l’installation (voir Installation). ! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l’eau tiède additionnée de bicarbonate. ! Cet appareil est équipé d’un système protège-moteur qui ne fait démarrer le compresseur que 8 minutes après son branchement. C’est ce qui se passera aussi après toute coupure de courant, volontaire ou involontaire (panne d’électricité.

2. Branchez la fiche dans la prise et contrôlez que le

voyant vert ALIMENTATION ELECTRIQUE s’allume.

3. Amenez le bouton FONCTIONNEMENT

CONGELATEUR sur une valeur intermédiaire et appuyez sur la touche SUPER FREEZE (congélation rapide) : le voyant jaune SUPER FREEZE s’allumera. Il ne s’éteindra que quand le congélateur aura atteint sa température optimale : vous pourrez alors introduire les aliments.

4. Amenez le bouton FONCTIONNEMENT

REFRIGERATEUR sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur. Système de refroidissement No Frost Le No Frost gère un flux continu d’air froid qui absorbe l’humidité et empêche la formation de glace et de givre : il maintient un niveau d’humidité adéquat à l’intérieur du compartiment réfrigérateur et, grâce à l’absence de givre, il préserve les qualités originaires des aliments; dans le compartiment congélateur il évite la formation de glace, il n’y a par conséquent plus besoin de dégivrer et les aliments ne collent plus entre eux. Ne placez pas d’aliments ou de récipients contre la paroi refroidissante arrière pour ne pas boucher les trous d’aération et éviter une formation rapide d’eau condensée. Fermez bien les bouteilles et emballez les aliments. Pour profiter à plein de votre réfrigérateur

• Pour régler la température, utilisez le bouton FONCTIONNEMENT REFRIGERATEUR (voir Description). • Appuyez sur la touche SUPER COOL (refroidissement rapide) pour faire baisser la température rapidement, par exemple quand vous remplissez le compartiment après avoir fait de grosses provisions. Cette fonction se désactive automatiquement une fois le temps écoulé. • N’introduisez que des aliments froids ou à peine tièdes, jamais chauds (voir Précautions et conseils). • Les aliments cuits contrairement à ce que l’on croit ne se conservent pas plus longuement que les aliments crus. • N’introduisez pas de récipients non fermés contenant des liquides: ces derniers entraîneraient une augmentation de l’humidité et la formation d’eau condensée. • CLAYETTES: pleines ou grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales, pour le rangement de récipients ou d’aliments de grande dimension. Bac FRUITS et LEGUMES Les tiroirs à fruits et légumes qui équipent le réfrigérateur sont spécialement conçus pour garder vos fruits et légumes frais et savoureux. Ouvrez le régulateur d’humidité (position B) si vous désirez conserver vos aliments dans un environnement moins humide ou bien fermez-le (position A) pour les conserver dans un environnement plus humide.

Indicateur de TEMPERATURE*: pour repérer la zone la plus froide à l’intérieur du réfrigérateur.

1. Contrôler que l’indicateur affiche bien OK (voir

2. Si le message OK n’est pas affiché, c’est que la

température est trop élevée : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu’à ce que la température se stabilise.

3. Contrôler l’indicateur une nouvelle fois : si

nécessaire, procéder à un nouveau réglage. Si de grosse quantités d’aliments ont été stockées ou si la porte du réfrigérateur est ouverte très souvent, il est normal que l’indicateur n’indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé. L'hygiène alimentaire

1. Après achat, les aliments doivent être débarrassés

de leur emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à l’intérieur du réfrigérateur.

2. Protégez les aliments (notamment ceux qui se

détériorent rapidement et ceux qui dégagent une forte odeur ) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/bactéries et la diffusion d’odeurs particulières à l’intérieur du réfrigérateur.

3. Rangez les aliments de manière à ce que l’air

puisse circuler librement entre eux.

4. Veillez à ce que l’intérieur du réfrigérateur soit

toujours propre. Attention : ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.

5. Sortez les aliments du réfrigérateur dès qu’ils

dépassent leur durée limite de conservation.

6. Pour une bonne conservation, les aliments

facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l’indicateur de température.

• N’existe que sur certains modèles.

Pour profiter à plein de votre congélateur • Pour régler la température, utilisez le bouton FONCTIONNEMENT CONGELATEUR (voir Description). • Ne recongelez pas des aliments décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures). • Les aliments frais à congeler ne doivent pas être placés au contact d’aliments déjà congelés. • Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser. • La quantité journalière maximale d’aliments pouvant être congelée est indiquée sur l’étiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h). • Pour congeler (si le congélateur est déjà en service): appuyez sur la touche SUPER FREEZE (congélation rapide) (allumage du voyant jaune correspondant), introduisez les aliments et fermez la porte. Cette fonction se désactive automatiquement au bout de 24 heures ou dès que les températures optimales sont atteintes (voyant éteint); ! Pour éviter d’empêcher la circulation de l’air à l’intérieur du congelateur, nous recommandons de ne pas boucher avec des aliments ou des récipients les trous d’aération ! Evitez d’ouvrir la porte pendant la phase de congélation. ! En cas de coupure de courant ou de panne, n’ouvrez pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant

9 - 14 heures environ.

ICEDEVICE Sortez les récipients spéciaux de glace, mettez-y de l’eau et placez-les dans leur location dans Icedevice. Approximativement 2 heures après, les cubes de glace seront prêts. Pour prends les glaçons, il suffira de tourner à droite les deux boutons; les glaçons tomberont de façon prête dans le récipient d’endessous (voir figure). Pour obtenir davantage de volume de stockage, il est possible de démonter l’ICE DEVICE en retirant les 4 vis de fixation. Entretien et soin Fonction holiday Mise hors tension Pendant les opérations de nettoyage et d’entretien, débranchez l’appareil du réseau d’alimentation :

1. amenez le bouton FONCTIONNEMENT

2. débranchez la fiche de la prise de courant.

! Si cette procédure n’est pas respectée, l’alarme peut se déclencher : ceci ne dénote pas une anomalie. Pour rétablir le fonctionnement correct de l’appareil, il suffit d’amener le bouton FONCTIONNEMENT CONGELATEUR sur la valeur souhaitée. Pour isoler l’appareil, procédez comme indiqué aux points 1 et 2. Nettoyage de l’appareil • Nettoyez l’extérieur, l’intérieur et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de bicarbonate de soude ou de savon neutre. N’utilisez pas de solvants, de produits abrasifs, d’eau de Javel ou d’ammoniaque. • mettez tremper les accessoires amovibles dans de l’eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement. • Le dos de l’appareil a tendance à s’empoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint l’appareil et débranché la fiche, servezvous d’un aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire. • Lors du nettoyage des coulisses des tiroirs des compartiments du congélateur, il peut arriver que le mécanisme de rappel de fermeture ne fonctionne plus. Pour rétablir son fonctionnement, il suffit de fermer le tiroir un peu plus énergiquement. Contre la formation de moisissures et de mauvaises odeurs • Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d’odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches. • Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien l’intérieur et laissez les portes ouvertes. En cas de départ en vacances, pas besoin d’éteindre l’appareil car il est équipé d’une fonction spéciale qui permet, avec une faible consommation d’électricité, d’adapter la température à l’intérieur du compartiment réfrigérateur aux conditions optimales de la situation (pour protéger de la chaleur les produits de beauté et de maquillage); réglez dans ce cas la température du congélateur sur une valeur minimale, indispensable à la conservation des aliments. Pour activer la fonction : amenez le bouton FONCTIONNEMENT (voir figure). REFRIGERATEUR sur Deux bips confirment son activation; sa désactivation est signalée par un seul bip. Fonction Optimization Energy Saving En cas de départ en vacances, l’activation de la fonction Optimization Energy Saving permet de maintenir les performances de température du produit. Cette fonction permet un maximum d’économie d’énergie. Pour l’activer, tourner les boutons sur “I CARE”, appuyer 9 secondes de suite sur la touche superfreezer; le voyant superfreezer se mettra à clignoter pour signaler l’activation de la fonction. Pour désactiver la fonction Optimization Energy Saving, il suffit d’appuyer à nouveau sur la touche superfreezer. Le voyant correspondant se mettra à clignoter pour signaler le rétablissement des conditions initiales. Dans des endroits humides, l’activation de la fonction Optimization Energy Saving pourrait entraîner la formation de condensation sur les portes. La désactivation de cette fonction rétablit toutefois les conditions standard du produit. Remplacement de l’ampoule d’éclairage Pour remplacer l’ampoule d’éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour pouvoir remplacer l’ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (10 W, 15 W ou 25 W).

Précautions et conseils

! L’appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Cet appareil est conforme aux Directives Communautaires suivantes : - 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes; -89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes; - 2002/96/CE.. Sécurité générale • Cet appareil a été conçu pour un usage familial, de type non professionnel. • Cet appareil qui sert à conserver et à congeler des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides. • Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser. • Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble. • Avant d’effectuer toute opération de nettoyage ou d’entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur OFF (appareil éteint) pour éliminer tout contact électrique. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. • Ne pas utiliser, à l’intérieur des compartiments de conservation pour aliments congelés, d’ustensiles pointus et coupants ou d’appareils électriques d’un type autre que celui recommandé par le fabricant. • Ne pas porter à la bouche des glaçons à peine sortis du congélateur. • Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants afin qu’ils ne jouent pas avec l’appareil. • Les emballages ne sont pas des jouets pour enfants.

• Pour la fermeture des portes du réfrigérateur, attention à l’emplacement du montant (voir figure). • Attention à ne pas stocker d’aliments trop volumineux dans la partie du tiroir freezer supérieur occupée par la fabrique de glace s’il y en a une de prévue. Mise au rebut • Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages pourront ainsi être recyclés. • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil. Economies et respect de l’environnement • Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l’exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur. • Pour introduire ou sortir les aliments, n’ouvrez les portes de l’appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d’énergie. • Ne chargez pas trop votre appareil: pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence. • N’introduisez pas d’aliments chauds : ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d’électricité. • Dégivrez l’appareil dès que de la glace se dépose (voir Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation d’électricité. • Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien aux portes et ne laissent pas le froid s’échapper (voir Entretien). • Grâce à une ouverture indépendante des portes et des tiroirs du freezer, ce produit permet de réaliser 50% d’économie d’énergie en plus par rapport à un combiné normal 2 portes. Anomalies: Causes / Solution possibles: Le voyant vert ALIMENTATION ne s’allume pas. • La fiche n’est pas branchée dans la prise de courant ou pas assez enfoncée pour qu’il y ait contact ou bien il y a une coupure de courant. Le moteur ne démarre pas. • L’appareil est équipé d’un système protège-moteur (voir Mise en marche et utilisation). Les voyants sont faiblement éclairés. • Débranchez la fiche et rebranchez-la dans la prise de courant après l’avoir retournée sens dessus dessous. a) L’alarme sonne. a) La porte du réfrigérateur est restée ouverte pendant plus de deux minutes. Le signal sonore cesse dès fermeture de la porte. Ou bien vous ne l’avez peut-être pas éteint correctement (voir Entretien). b) L’appareil signale un réchauffement excessif du congélateur. Nous vous conseillons de vérifier l’état des aliments : il se pourrait qu’il faille les jeter. c) L’appareil signale un réchauffement dangereux du congélateur. il faut jeter les aliments. b) L’alarme sonne et les deux voyants jaunes clignotent. c) L’alarme sonne et les deux voyants jaunes et le voyant vert clignotent. Réchauffement excessif + signal acoustique + signal acoustique Réchauffement dangereux

b/c) Dans le premier cas, le congélateur maintient une température d’environ 0°C pour éviter une recongélation des aliments. Dans le deuxième cas, il maintient la température autour de -18°C. Pour éteindre le signal sonore : ouvrez puis refermez la porte du réfrigérateur. Pour rétablir son fonctionnement normal : amenez le bouton FONCTIONNEMENT CONGELATEUR sur (éteint) et rallumez l’appareil. Le voyant vert ALIMENTATION clignote. • L’appareil ne fonctionne pas correctement. Faites appel au service d’assistance technique. Le réfrigérateur et le congélateur refroidissent peu. • Les portes ne ferment pas bien ou les joints sont abîmés. • Ouverture trop fréquente des portes. • La position des boutons FONCTIONNEMENT n’est pas correcte (voir Description). • Le réfrigérateur et le congélateur sont excessivement remplis. Les aliments gèlent à l’intérieur du réfrigérateur. • La position du bouton FONCTIONNEMENT REFRIGERATEUR n’est pas correcte (voir Description). • Les aliments touchent à la paroi arrière. Le moteur est branché en permanence. • Quelqu’un a appuyé sur la touche SUPER FREEZE (congélation rapide): le voyant jaune SUPER FREEZE est allumé ou clignote (voir Desc.). • La porte n’est pas bien fermée ou trop souvent ouverte. • La température à l’extérieur est très élevée. • L’épaisseur du givre dépasse 2-3 mm (voir Entretien). L’appareil est très bruyant. • L’appareil n’a pas été installé bien à plat (voir Installation). • L’appareil est installé entre des meubles ou des objets qui vibrent et font du bruit. • Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l’arrêt : il ne s’agit pas d’un défaut, c’est tout à fait normal. La température est élevée à certains • Les températures élevées sont nécessaires pour éviter la formation endroits de l’extérieur du réfrigérateur. d’eau condensée dans des zones particulières du produit

12/2008 Avant de contacter le centre d’Assistance : • Vérifiez si vous pouvez résoudre l’anomalie vous-même (voir Anomalies et Remèdes). • Si, malgré tous ces contrôles, l’appareil ne fonctionne toujours pas et si l’inconvénient persiste, appelez le service après-vente le plus proche. modèle numéro de série

Signalez-lui : • le type d’anomalie • le modèle de l’appareil (Mod.) • le numéro de série (S/N) Vous trouverez tous ces renseignements sur l’étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche. Mod. RG 2330

Classe Ne vous adressez jamais à des techniciens non agréés et exigez toujours l’installation de pièces détachées originales
