Format	1-DIN
Puissance maximale	4 x 50 W (MOSFET)
Puissance nominale	4 x 22 W (4 ohms, THD < 1 %)
Impedance haut-parleurs	4 - 8 ohms
Bluetooth	Version 1.2 + EDR
Profils Bluetooth	HFP 1.6, A2DP, AVRCP 1.4, PBAP, SPP
Reconnaissance vocale	Siri Eyes Free, commande vocale Android
Formats audio CD	MP3, WMA, WAV, AAC (CD-R/CD-RW)
Formats audio USB	MP3, WMA, WAV, AAC
Tuner FM	87,5 - 108,0 MHz
Tuner AM/GO	531 - 1 611 kHz + 153 - 279 kHz (GO)
RDS	Oui (traitement numerique)
Preselections tuner	18 FM + 6 MW/GO
Sortie preampli	2,5 V (arriere/subwoofer commutable)
Niveau subwoofer	Ajustable de -8 a +8
Entree AUX	1 x jack 3,5 mm (facade)
Port USB	1 x USB frontal, charge 1 A
Egalisation	3 bandes parametrique + 12 preselections
Affichage	LCD retroeclaire blanc, touches bleues
Dimensions	182 x 53 x 158 mm
Poids	1,2 kg

FOIRE AUX QUESTIONS - KD-R862BT JVC

Comment associer un téléphone Bluetooth au JVC KD-R862BT ?

Activez le Bluetooth sur votre téléphone, puis sur l'autoradio appuyez sur le bouton BT et maintenez-le enfoncé pour passer en mode appairage. Le KD-R862BT prend en charge les profils HFP 1.6, A2DP et PBAP. Une fois l'appairage effectué, la connexion se rétablit automatiquement à chaque démarrage du véhicule.

L'autoradio KD-R862BT est-il compatible iPhone et Android ?

Oui, le KD-R862BT est compatible avec iPhone et smartphones Android via Bluetooth. Il prend en charge Siri (mode Siri Eyes Free) pour les iPhone et la reconnaissance vocale des Android compatibles. Le port USB frontal permet également la charge des deux types de terminaux (1 A max).

Comment activer Siri depuis l'autoradio ?

Maintenez le bouton de reconnaissance vocale (icone microphone) enfoncé pendant environ 2 secondes lorsque votre iPhone est connecté en Bluetooth. L'autoradio bascule en mode Siri Eyes Free : parlez normalement, Siri répond dans les haut-parleurs du véhicule. La fonction nécessite que Siri soit activé dans les réglages de l'iPhone.

Quels formats audio sont lus par le KD-R862BT ?

L'autoradio lit les formats MP3, WMA, WAV et AAC depuis un CD (CD-R/CD-RW) ou une clé USB. Les fichiers doivent être organisés en dossiers et ne pas dépasser les limites d'arborescence du système. Le format FLAC n'est pas supporté.

Ma clé USB n'est pas reconnue par l'autoradio, que faire ?

Vérifiez que la clé est formatée en FAT16 ou FAT32 (pas exFAT ni NTFS). Assurez-vous que les fichiers audio ont l'extension correcte (.mp3, .wma, .wav, .aac). Si la clé contient trop de fichiers ou de dossiers imbriqués, simplifiez l'arborescence. Essayez de reformater la clé et de recopier les fichiers.

Comment réinitialiser l'autoradio JVC KD-R862BT ?

Retirez le panneau avant, puis appuyez sur le bouton RESET situé sur la face avant de l'appareil à l'aide d'un objet fin (trombone). Cette opération remet tous les réglages d'usine par défaut, y compris les stations mémorisées et les préférences audio. Les appairages Bluetooth sont également effacés.

Comment retirer et réinstaller le panneau amovible ?

Appuyez sur le bouton de déverrouillage situé à gauche du panneau, puis tirez doucement le panneau vers vous. Pour le réinstaller, alignez les connecteurs et appuyez jusqu'au clic. Le retrait du panneau est recommandé lors du stationnement pour décourager le vol. Conservez-le dans l'étui fourni.

Comment utiliser l'entrée AUX frontale ?

Branchez un câble jack 3,5 mm entre votre appareil externe et la prise AUX située en façade. Sélectionnez la source AUX avec le bouton SRC/ATT. Réglez le volume sur votre appareil source à environ 70 % pour éviter la saturation, puis ajustez le volume de l'autoradio.

L'affichage est illisible de jour, comment l'améliorer ?

Le KD-R862BT dispose d'une fonction d'atténuation automatique jour/nuit liée au signal d'éclairage du véhicule. Vérifiez que le fil d'illumination est correctement raccordé lors de l'installation. Vous pouvez aussi régler manuellement la luminosité de l'affichage LCD dans le menu de configuration (DIM).

Comment connecter un subwoofer au KD-R862BT ?

L'autoradio dispose d'une sortie préampli arrière/subwoofer commutable (2,5 V). Dans le menu audio, activez le mode SW pour affecter la sortie arrière au subwoofer. Le niveau du subwoofer est ajustable de -8 à +8 dans les réglages. Cette sortie doit être reliée à un amplificateur externe dédié au subwoofer.

Comment mémoriser des stations de radio ?

Syntonisez la station souhaitée, puis maintenez enfoncé l'un des boutons de présélection numérotés (1 à 6) pendant environ 2 secondes jusqu'au bip de confirmation. Le KD-R862BT offre 18 présélections FM et 6 présélections MW/LW. La fonction BSM (Best Station Memory) permet aussi de mémoriser automatiquement les 6 meilleures stations locales.

La puissance de 50 W x 4 est-elle la puissance réelle ?

Les 50 W x 4 correspondent à la puissance de crête (MOSFET). La puissance nominale continue mesurée est de 22 W x 4 (4 ohms, moins de 1 % de distorsion), ce qui est la valeur réelle et comparable. Cette puissance est suffisante pour alimenter des haut-parleurs d'origine ; pour des enceintes haute performance, un amplificateur externe est conseillé.

MODE D'EMPLOI KD-R862BT JVC

Veuillez lire les instructions attentivement avant d'utiliser l'appareil afin d'obtenir les performances possibles de l'appareil.

Information sur l'élimination des anciens équipements électriques et électroniques et piles électriques (applicable dans les pays qui ont adopté des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques et piles électriques doivent être recyclées sur des sites capables de traiter ces produits et leurs déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Remarque: Le symbole "Pb" ci-dessous sur des piles électrique indique que cette pile contient du plomb.

(NTINN NNNN

Pb 10000000000000000000000000000000000000000000000000

Marquage des produits utilisant un laser

L'étiquette est attachée au chassis/boîtier de l'appareil et indique que l'appareil utilise des rayons laser de classe 1. Cela signifie que l'appareil utilise des rayons laser d'une classe faible. Il n'y a pas de danger de radiation accidentelle hors de l'appareil.

Déclaration de conformité vis-à-vis de la Directive 1999/5/CE de R&TTE

Déclaration de conformité se rapportant à la directive EMC 2004/108/EC

Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU Fabricant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Représentants dans l'UE:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

Par la présente, JVC KENWOOD déclare que l'appareil KD-R961BT/KD-R864BT/KD-R862BT/KD-R861BT est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Par la présente, JVC KENWOOD déclare que ce KD-R961BT/KD-R864BT/KD-R862BT/KD-R861BT est conforme aux exigences essentielles et aux autres dispositions de la directive 1999/5/CE qui lui sont applicables.

N'utilise aucune fonction qui risque de vous distraire de la conduite sûre de votre véhicule.

Réglage du volume:

• Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d’éviter tout risque d’accident. Réduisez le volume avant de produire des sources numériques afin d’éviter d’endommager les enceintes par la soudaine augmentation du niveau de sortie.

Généralités:

• Éviter d'utiliser le périphérique extérieur s'il peut garantir une conduite en toute sécurité. Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenus responsables pour toute perte des données enregistrées.
• Veuillez faire en sorte de ne jamais mettre ou laisser d'objets métalliques (tels que des pièces ou des outils) dans l'appareil, afin d'éviter tout risque de court-circuit.
• Si une erreur de disque se produit à cause de la condensation sur l'objectif laser, éjectez le disque et attendez que l'humidité s'évapore.
• La classe USB est indiquée sur l'appareil principal. Pour la voir, détachez la façade. (→ 3)

Télécommande (RM-RK52):

• Ne laissez pas la télécommande dans des endroits exposés à la chaleur, comme sur le tableau de bord par exemple.
• La pile au lithium risque d'exploser si elle est remplacée incorrectement. Ne la remplacez uniquement qu’avec le même type de pile ou son équivalent. Le boîtier de la pile ou les piles ne doivent pas être exposés à des chaleurs excessives telles que les rayons du soleil, du feu, etc.
• Gardez la pile hors de la portée des enfants et dans son emballage d'origine quand elle n'est pas utilisée. Débarrassez-vous des piles usagées rapidement. En cas d'ingestion, contactez une médecine immédiatement.

Comment lire ce manuel

• Les opérations sont expliquées principalement en utilisant les touches de la façade du KD-R861BT. La langue anglaise est utilisée pour l'explication des affichages de ce manuel.
• [XX] indique les éléments choisis.
• (⇒ XX) indique que des références sont disponibles aux pages citées.

Entretien

Nettoyage de l'appareil: Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux.

Nettoyage du connecteur: Détachez la façade et nettoyez le connecteur à l'aide d'un coton-tige en faisant attention de ne pas endommager le connecteur.

Manipulation des disques:

• Ne pas toucher la surface d'enregistrement du disque.
• Ne pas coller de ruban adhésif, etc. sur les disques et ne pas utiliser de disque avec du ruban adhésif collé dessus.
• N'utilise aucun accessoire pour le disque.
• Nettoyer le disque en partant du centre vers l'extérieur.
• Nettoyez le disque avec un chiffon sec au silicone ou un chiffon doux. N'utilisez aucun solvant.
• Pour retirer les disques de cet appareil, tirez-les horizontalement.
• Retirez les ébarbures du bord du trou central du disque avant d'insérer un disque.

Connecteur (sur la face arrière de la façade)

Fonctionnement de BASE

Façade Touché de démontage

Télécommande (RM-RK52)

KD-R961BT peut être commandé à distance avec une télécommande vendue séparément.

Capteur de télécommande (Ne l'exposez pas à la lumière directe du soleil.)

Retirez la feuille d'isolant lors de la première utilisation.

Les fonctions de la télécommande ne sont pas disponibles pour KD-R864BT / KD-R862BT / KD-R861BT.

Comment remplacer la pile

Pour	Sur la façade	Sur la télécommande
Mettez l'appareil sous tension	Appuyez sur SOURCE-➀. • Maintenez la touche enforcée pourmettre l'appareil hors tension.	—
Ajustez le volume	Tourné le bouton de volume.	Appuyez sur VOL + ou VOL - .
	Appuyez sur le bouton de volume pour couper le son oumettre la lecture en pause. • Appuyez une nouvelle fois pour annuler.	Appuyez sur ✦ pour couper le son oumettre la lecture en pause. • Appuyez une nouvelle fois pour annuler.
Sélectionner la source	• Appuyez répétitivement sur SOURCE-➁. • Appuyez sur SOURCE-➂, puis tourné le bouton de volume avant 2 secondes.	Appuyez répétitivement sur SOURCE.
Changez l'information sur l'affichage	Appuyez répétitivement sur DISP-SETUP. (→ 20)	—

Annuler la démonstration

1 Maintenez enfoncée DISP-SETUP. 2 Tournez le bouton de volume pour CHOISIR [DEM0], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour CHOISIR [DEMO OFF], puis appuyez sur le bouton. 4 Appuyez sur DISP-SETUP pour quitter.

Réglez l'horloge

1 Maintenez enfoncée DISP-SETUP. 2 Tournez le bouton de volume pour CHOISIR [CLOCK], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour CHOISIR [CLOCK SET], puis appuyez sur le bouton. 4 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton.

Jour → Heure → Minute

5 Tournez le bouton de volume pour CHOISIR [24H/12H], puis appuyez sur le bouton. 6 Tournez le bouton de volume pour CHOISIR [12 HOUR] ou [24 HOUR], puis appuyez sur le bouton. 7 Appuyez sur DISP-SETUP pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur Q /.

Faites les réglages de base

1 Maintenez enfoncée DISP-SETUP. 2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé. 4 Appuyez sur DISP-SETUP pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur $Q / →

Défaut: XX

SETTINGS
BEEP	ON: Met en service la tonality des touches.; OFF: Met hors service la fonction.
SRC SELECT
AM*	ON: Met en service AM dans la sélection de la source.; OFF: Hors service.
AUX*	ON: Met en service AUX dans la sélection de la source.; OFF: Hors service.
F/W UPDATE
SYSTEM / BLUETOOTH
F/W xxxx	YES: Démarrer la mise à niveau du micrologiciel; NO: Annulation (la mise à niveau n'est pas activée).Pour en savoir plus sur la mise à niveau du micrologiciel, reféré-vous à:<http://www.jvc.net/cs/gar/>.
CLOCK
CLOCK SYNC	AUTO: L'horloge est réalisée automatiquement à l'aide des données d'horloge (CT) comprises dans les données du signal FM Radio Data System.; OFF: Annulation.
CLOCK DISP	ON: L'horloge apparait sur l'affichage même quand l'appareil est hors tension.; OFF: Annulation.
ENGLISH	La langue seLECTIONnée est utilisée comme langue d'affichage pour les menus et les informations de la balise (nom de dossier, nom de filchier, titre du morceau, nom de l'artiste, nom de l'album) le cas échéant. Par défaut la langue des menus est: ENGLISH
PUSCKMII

• Pas d'affichage quand la source correspondante est sélectionnée.

Démarrer la lecture

La source change automatiquement et la lecture démarre.

Ejectez le disque Face portant l'étiquette

Prise d'entrée USB

Cable USB 2.0*1

(en vente dans le commerce)

Ipod/iphone

Cable Micro USB 2.0*1

(en vente dans le commerce)

Pour	Sur la façade	Sur la télécommande
Recherche rapide vers l'arrière / vers l'avant*3	Maintenez enfoncé | ▲ / ▲ ▲.	Maintenez enfoncé ▲ / ▲ .
Sélectionnez un une plage ou un fichier	Appuyez sur ▲ / ▲ ▲.	Appuyez sur ▲ / ▲ .
Sélectionnez un dossier*4	Appuyez sur 3 ▲ / 2 ▼.	Appuyez sur ▲ / ▲ .
Répéter la lecture*5	Appuyez répétitivement sur 5 ▲.
	TRACK RPT/ RPT OFF : CD Audio ou fichier JVC Playlist Creator (JPC) / JVC Music Control (JMC) (→19)
	TRACK RPT/ FOLDER RPT/ RPT OFF : Fichier MP3/WMA/AAC/WAV
	ONE RPT/ ALL RPT/ RPT OFF : iPod ou ANDROID
Lecture aléatoire*5	Appuyez répétitivement sur 4 ▲.
	ALL RND/ RND OFF : CD Audio
	FOLDER RND/ ALL RND/ RND OFF : Fichier MP3/WMA/AAC/WAV ou fichier JPC / JMC
	SONG RND/ ALL RND/ RND OFF : iPod ou ANDROID

1 Ne laissez pas le câble à l'intérieur de la voiture quand il n'est pas utilisé. 2 Lors de la connexion d'un périphérique Android, "Press [VIEW] to install JVC MUSIC PLAY APP" apparaît. Suivez les instructions pour installer l'application. Vous pouvez aussi installer la dernière version de l'application JVC MUSIC PLAY sur tout périphérique Android avant la connexion. (→ 19) 3 Pour Android: Fonctionne uniquement quand [AUTO MODE] est sélectionné. (⇒ 6) 4 Pour CD: Uniquement pour les fichiers MP3/WMA/AAC. Cela ne fonctionne pas pour l'iPod/Android. *5 Pour iPod/Android: Fonctionne uniquement quand [HEAD MODE]/[AUTO MODE] est sélectionné. (→ 6)

Pour	Sur la façade
Sélectionnez le mode de commande	Quand la source est iPod, appuyez répétitivement sur 6 USB MODE.
	HEAD MODE: Commande à partir de l'appareil.
	IPHONE MODE: Commande à partir de iPod/iphone. Cependant, vous pouvez encore utiliser la lecture/pause ou le saut de fichier de l'appareil.
	Quand la source est ANDROID, appuyez répétitivement sur 6 USB MODE.
	AUTO MODE: Commande à partir de l'appareil (en utilisant l'application JVC MUSIC PLAY).
	AUDIO MODE: Commande d'autres applications de lecture multimédia à partir du périphérique Android (sans utiliser l'application JVC MUSIC PLAY). Cependant, vous pouvez encore utiliser la lecture/pause ou le saut de fichier de l'appareil.
Sélectionnez le lecteur de musique	Appuyez répétitivement sur 6 USB MODE.
	Les morceaux mémorisés dans le support suivant sont lus.
	• Mémoire interne ou smartphone (Mass Storage Class) sélectionné.
	• Lecteur sélectionné parmi plusieurs lecteurs.

Changer la vitesse de lecture des livres audio

Pendant l'écoute de l'iPod et quand [HEAD MODE] est sélectionné (=> Sélectionnez le mode de commande)...

1 Maintenez enfoncée DISP-SETUP. 2 Tournez le bouton de volume pour CHOISIR [IPOD], puis appuyez sur le bouton. 3 Appuyez sur le bouton de volume pour sélectionner [AUDIOBOOKS]. 4 Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton. 0.5 × SPEED / 1 × SPEED / 2 × SPEED: Choisissez la vitesse de lecture souhaitée du fichier sonore des livres audio dans votre iPod/iPhone. (Défaut: Dépend du réglage de votre iPod/iPhone.)

Appuyez sur DISP-SETUP pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur Q /.

Sélectionnez un fichier à partir d'un dossier/liste

1 Appuyez sur / 2 Tournez le bouton de volume pour sélectionner un dossier/liste, puis appuyez sur le bouton. 3 Tournez le bouton de volume pour désirer un fichier, puis appuyez sur le bouton.

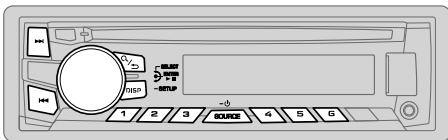

Recherche rapide

Si vous avez beaucoup de fichiers, vous pouvez effectuer une recherche rapide parmi eux.

Pour les fichier MP3/WMA/AAC/WAV ou fichier JPC / JMC:

Tournez le bouton de volume rapidement.

Vous pouvez rechercher un fichier en fonction du premier caractère.

Appuyez sur 3 ▲/2 ▼ ou tournez le bouton de volume rapidement pour sélectionner le caractère souhaité (A à Z/0 à 9/Others).

• Sélectionnez "OTHERS" si le premier caractère est autre que A à Z, 0 à 9.
• Pour returner à l'option de réglage précédente, appuyez sur /. Pour annuler, maintenez enfoncée /
• Pour l'iPod, applicable uniquement quand [HEAD MODE] est sélectionné.

(→ Sélectionnez le mode de commande)

• Pour Android, applicable uniquement quand [AUTO MODE] est sélectionné. (→ Sélectionnez le mode de commande)

"ST" s'allume lors de la réception d'une émission FM stéréo avec un signal suffisamment fort.

Recherche d'une station

1 Appuyez répétitivement sur SOURCE- pour sélectionner FM ou AM. 2 Appuyez sur /▶ (ou appuyez sur /▶ sur la RM-RK52) pour rechercher une station automatique.

Maintenez enfoncé «/» (ou maintenez pressé «/» sur la RM-RK52) jusqu'à ce que “M” clignote, puis appuyez répétitivement dessus pour rechercher une station manuelle.

Réglages en mémoire

Vous pouvez mémoriser un maximum de 18 stations pour FM et de 6 stations pour AM.

Mémorisez une station

Pendant l'écoute d'une station....

Maintenez pressée une des touches numériques (1 à 6).

1 Maintenez enfoncé le bouton de volume jusqu'à ce que “PRESET MODE” clignote. 2 Tournez le bouton de volume pour sélectionner un numéro de préréglage, puis appuyez sur le bouton.

Le numéro de préréglage clignote et "MEMORY" apparait.

Sélectionnez une station mémorisée

Appuyez sur l'une des touches numériques (1 à 6).

1 Appuyez sur Q / ⊃ 2 Tournez le bouton de volume pour choisir un numéro de préréglage, puis appuyez sur le bouton pour valider.

Autres paramètres

1 Maintenez enfoncée DISP-SETUP. 2 Tournez le bouton de volume pour CHOISIR [TUNER], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 4 Répétez l'étape 3 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 5 Appuyez sur DISP-SETUP pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur Q / →

Défaut: XX

RADIO TIMER

Mettez la radio sous tension à une heure spécifique quelles que soient la source actuelle.

1 ONG/ DAILY/ WEEKLY/OFF: Sélectionnez la fréquence de mise en service de la miniterie. 2 FM/AM: Selectionner la source. 3 01 à 18 (pour FM)/ 01 à 06 (pour AM): Sélectionnez la station prééglée. 4 Reglez l'heure et le jour*1 de mise en service. "O"s allume quand le réglage est terminé.

La minuterie de radio ne se met pas en service dans les cas suivants.

L'appareil est mis hors tension. - [OFF] est sélectionné pour [AM] dans [SRC SELECT] après la sélection de la minuterie de radio pour AM. (→ 4)

*1 Sélectionnable uniquement quand [ONCE] ou [WEEKLY] est choisi à l'étape 1.

SSM	SSM 01 – 06 / SSM 07 – 12 / SSM 13 – 18: Préégle automatique un maximum de 18 stations pour FM. "SSM" s'arrête de clignoter quand les 6 premières stations sont ménorisées. Sélectionnez SSM 07 – 12 / SSM 13 – 18 pour ménoriser les 12 stations suivantes.
LOCAL SEEK*2	ON: Recherche uniquement les stations avec une bonne réception.; OFF: Annulation. • Les réglages réalisés sont applicables uniquement à la source/station sélectionnée. Si vous changez la source/station, vous doivent refaire les réglages.
IF BAND	AUTO: Augmente la sélectivité du tuning par réduire des interférences des stations FM adjacentes. (L'effet stéré peut être perdu); WIDE: Il y a des interférences des stations FM adjacentes, mais la qualité du son n'est pas dégradée et l'effet stéré est conservé.
MONO	ON: Améliore la réception FM mais l'effet stéré sera perdu.; OFF: Annulation.
NEWS-STBY*2	ON: L'appareil commute temporarient sur le programme d'information s'il est disponible.; OFF: Annulation.
REGIONAL*2	ON: Commute sur une autre station uniquement dans la région spécifique, à l'aide de la commande "A". OFF: Annulation.
AF SET*2	ON: Recherche automatique une autre station diffusant le même programme dans le même réseau Radio Data System mais qui possède une meilleure réception quand la réception actuelle est mauvaise.; OFF: Annulation.
TI SET*2	ON: Permet à l'apparil de commuter temporarient sur les informations routières si elles sont disponibles ("TI"s'allume). ; OFF: Annulation.
PTY SEARCH*2	Sélectionnez un code PTY (voir ci-dessous). S'il y a une station diffusant un programme du code PTY que vous avez choisi, la station est accordée.

Code PTY: NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIORED, POP M (musique), ROCK M (musique), EASY M (musique), LIGHT M (musique), CLASSICS, OTHER M (musique), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (musique), OLDIES, FOLK M (musique), DOCUMENT *2 Uniquement pour la source FM.

Utilisation d'un lecteur audio portable

Connectez un lecteur audio portable (en vente dans le commerce).

Mini fiche stéréo de 3,5 mm avec connecteur en forme de "L" (en vente dans le commerce)

2 Sélectionnez [ON] pour [AUX] dans [SRC SELECT]. 3 Appuyez répétitivement sur SOURCE- pour sélectionner AUX. 4 Mettez sous tension le lecteur audio portable et démarrez la lecture.

Utilisez une mini fiche stéréo munie d'une fiche à 3 connecteurs pour obtenir une sortie audio optimale.

Profiles bluetooth pris en charge

• Hands-Free Profile — Profile mains libres (HFP)
• Serial Port Profile - Profile de port série (SPP) Phonebook Access Profile — Profile d'accès au répertoire d'adresses (PBAP)
• Advanced Audio Distribution Profile — Profile de distribution audio avancé (A2DP)
• Audio/Video Remote Control Profile — Profile de télécommande audio/vidéo (AVRCP)

Codecs bluetooth pris en charge

-Codec Sous-bande (SBC) Codage audio avancé (AAC)

Connectez le microphone

Pairage d'un périphérique bluetooth

Lors de la connexion d'un périphérique Bluetooth à l'appareil pour la première fois, faites le paiage entre l'appareil et le périphérique.

1 Appuyez sur SOURCE pour mettre l'appareil sous tension. 2 Cherchez et sélectionnez "JVC UNIT" sur le périphérique Bluetooth. "BT PAIRING" clignote sur l'affichage.

Pour certains périphériques Bluetooth, il se peut que vous ayez besoin d'entrer le code PIN (numéro d'identification personnel) immédiatement après la recherche. - Référez-vous aussi au manuel fourni avec votre périphérique Bluetooth.

3 Réalisez (A) ou (B) en fonction de ce qui défisle sur l'affichage.

Pour certains périphériques Bluetooth, la série de pairage peut varier en fonction des étapes décrites ci-dessous.

"[Nom du périphérique]" ⇒ "XXXXXX" ⇒ "VOL - YES" ⇒ "BACK - NO"

"XXXXXXXX" est un code à 6 chiffres généré aléatoirement pendant chaque pairage.

Assurez-vous que le code qui apparait sur l'appareil et le périphérique Bluetooth est le même. 2 Appuyez sur le bouton de volume pour valider le code. 3 Utilisez le périphérique Bluetooth pour valider le code.

(B) "[Nom du péripérisque]" "VOL - YES" "BACK - NO"

1 Appuyez sur le bouton de volume pour démarrer le pairage. [2] Si “PAIRING” « PIN 0000 » défé sur l'affichage, entrez le code PIN "0000" sur le périphérique Bluetooth. Vous+pouvez désicher le code PIN souhaité avant le pairage. (→13) - Si seul "PAIRING" apparait, utilisez le périphérique Bluetooth pour confirmer le pair.

"PAIRING COMPLETED" apparait quand le pairage est terminé et "s'allume quand la connexion Bluetooth est établie.

• Un maximum de cinq appareils peuvent être enregistrés (appariés) en tout.
• Seul un périphérique Bluetooth peut être connecté n'importe quand.
• Cet appareil prend en charge le Pairing simple sécurisé (SSP).
• Certains périphériques Bluetooth peuvent ne pas se connecter automatiquement au système après le pairage. Connectez le périphérique à l'appareil manuellement. Référez-vous au manuel d'instructions de votre périphérique Bluetooth pour en savoir plus.
• Une fois que le pairage est terminé, le périphérique Bluetooth reste enregistré sur l'appareil même si vous réinitialisez l'appareil. Pour supprimer un périphérique apparié, => 13, [DELETE PAIR].
• Quand vous connectez un périphérique iPhone/iPod touch/Android à la prise d'entrée USB, la demande de pairage (via Bluetooth) est activée automatique. Appuyez sur le bouton de volume pour faire le pairage une fois que vous avez validé le nom de périphérique.

La demande de pairage automatique est activée uniquement si:

• La fonction Bluetooth du périphérique connecté est activée.
• [AUTO CNNT] est réglé sur [ON]. (→ 13)
• L'application JVC MUSIC PLAY est installée sur le périphérique Android.

Réception d'un appel

Quand ya un appel entrant:

• Toutes les touches clignotent.
• L'appareil répond automatiquement à l'appel si [AUTO ANSWER] sur une heure sélectionnée. (⇒ 11)

Pendant un appel:

• Les touches et les affichages s'allument en fonction du réglage réalisé pour [COLOR]. (→ 17)
• Si vous mettez hors tension l'appareil ou détachez la façade, la connexion Bluetooth est déconnectée.

Pour	Sur la façade	Sur la télécommande
Répondre à un appel	Appuyez sur ↓ ou sur le bouton de volume.	Appuyez sur ▲/▼/▲.
Refuser un appel	Maintenez enforcé ↓ ou le bouton de volume.	Maintenez enforcée ▲/▼/▲.
Fin d'un appel	Maintenez enforcé ↓ ou le bouton de volume.	Maintenez enforcée ▲/▼/▲.
Ajustez le volume du téléphone [00] à [50] (Défaut: [15]*)	Tournez le bouton de volume pendant un appel. • Cet ajustement n' affects pas le volume des autres sources.	—
Commute entre le mode mains libres et le mode de conversation privée	Appuyez sur le bouton de volume pendant un appel. • Les opérations peuvent varier en fonction du téléphone portable Bluetooth connecté.	—

• Ne peut pas être utilisé pour iPhone. Pendant un appel, l'appareil synchronise le volume téléphonique de l'iPhone sur l'appareil.

Amélioration de la qualité des voix

Quand vous parlez au téléphone....

1 Maintenez enfoncée DISP-SETUP. 2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 1 jusqu'à ce que l'élément souhaité soit sélectionné ou activé. 4 Appuyez sur DISP-SETUP pour quitter.

retourner à l'option de réglage précédente, appuyez sur Q

Défaut: XX

MIC LEVEL	-10 — +10 (-4): La sensibilité du microphone augmente quand le numéro augmente.
NOISE RDCT	-5 — +5 (0): Ajustez le niveau de réduction de bruit jusqu'à ce qu'un minimum de bruit soit entendu pendant une conversation téléphonique.
ECHO CANCEL	-5 — +5 (0): Ajustez le temps de retard d'annulation de l'écho jusqu'à ce que le dernier écho est entendu penduant une conversation téléphonique.

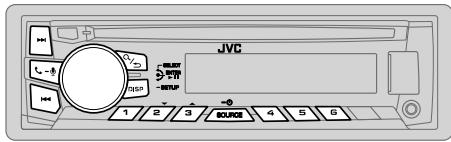

Réalisé les réglages de réception d'un appel

1 Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape jusqu'à ce que l'élément souhaité soit sélectionné ou activé.

Pour retourner à l'option de réglage précédente, appuyez sur /

Défaut: XX

AUTO ANSWER

01 SEC — 30 SEC: L'appareil répond au téléphone entrant automatiquement pendant le temps sélectionné (secondes). OFF: Annulation.

Faire un appel

Voulez faire un appel à partir de l'historique, du répertoire d'adresses ou composer le numéro. Un appel par commande vocale est possible si vous téléphone portable possède cette fonction.

1 Appuyez sur - pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné.

Pour retourner à l'option de réglage précédente, appuyez sur ← / →

RECENT CALL

1 Appuyez sur le bouton de volume pour sélectionner un nom ou un nombre de téléphone. • “>”indique l'apple reçu,“<”indique un appel passé,“M”indique un appel manqué. • “NO HISTORY”apparait s'il n'y a pas d'historique d'applés enregistré ou de numéro d'appoint. 2 Appuyez sur le bouton de volume pour appeler.

PHONEBOOK

1 Appuyez sur 3 ▲/2 ▼ pourCHOISIR lalettreet souhaïtée (A à Z,0 à 9, et OTHERS). • “OTHERS”apparait si le premier caractère est autre que A à Z,0 à 9. 2 Tournez le bouton de volume pourCHOISIR un nom,puis appuyez sur le bouton. 3 Tournez le bouton de volume pourCHOISIR un nombre de téléphone,puis appuyez sur le bouton pour appeler. • Si le téléphone prend en charge PBAP,le répertoire d'adresse du téléphone connecté est transféré automatiquement sur l'appareil lors du pairage. • Cet apparéil peut uniquement afficher leslettres non accentuées.(Leslettres accentuees telles que“U” sont affichées comme“U”)

DIAL NUMBER	1 Tournez le bouton de volume pour sélectionner un numéro (0 à 9) ou un caractère (*,#, +).2 Appuyez sur l←/▶l pour déplacer la position d'entrée. Répérez les étapes 1 et 2 jusqu'à ce que vous terminiez d'enterre le numéro de téléphone.3 Appuyez sur le bouton de volume pour appeler.
VOICE	Dites le nom du contact que vous souhaitez appeler ou la commande vocale pour commander les fonctions du téléphone. (=Faites au appel en utilisant la reconnaissance vocale)

Faites au appel en utilisant la reconnaissance vocale

1. Maintenez pressé - pour activer le téléphone connecté. 2. Dites le nom du contact que vous souhaitez appeler ou la commande vocale pour commander les fonctions du téléphone.

• Les fonctions de reconnaissance vocale prises en charge varient pour chaque téléphone. Reportez-vous au mode d'emploi du téléphone connecté pour les détails.
• L'appareil prend aussi en charge la fonction d'assistant personnel intelligent de l'iPhone.

Suppression d'un contact

1 Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour désir [RECENT CALL], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour sélectionner un contact. 4 Maintenez pressé / pour entrer en mode de suppression. 5 Tournez le bouton de volume pour désir [DELETE] ou [DELETE ALL], puis appuyez sur le bouton.

DELETE: Le nom ou le nombre de téléphone à l'objet 3 est supprimé. DELETE ALL: Tous les nombres ou numéros de téléphone de [RECENT CALL] à l'objet 2 sont supprimés.

Tournez le bouton de volume pour désir [YES], puis appuyez sur le bouton.

• Pour retourner à l'option de réglage précédente, appuyez sur /.
• Ne fonctionne pas pour les téléphones portables qui prennent en charge PBAP.

Stockage d'un contact en mémoire

Appuyez pour memoriser un maximum de 6 contacts sur les touches numériques (1 à 6).

1 Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour désirer [RECENT CALL], [PHONEBOOK], ou [DIAL NUMBER], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour sélectionner un contact ou entrez un numéro de téléphone.

Si un contact est sélectionné, appuyez sur le bouton de volume pour afficher le numéro de téléphone.

4 Maintenez pressée une des touches numériques (1 à 6).

"MEMORY P(numéro prégrégé sélection)" apparait quand les contacts sont mémoirisés.

Pour supprimer un contact de la mémoire préreglée, choisissez [DIAL NUMBER] à l'étape

2 et mémorisé un numéro vide.

Pour passer un appel à partir de la mémoire

1. Appuyez sur - pour entrer en mode Bluetooth. 2. Appuyez sur l'une des touches numériques (1 à 6). 3. Appuyez sur le bouton de volume pour appeler. "NO PRESET" apparait s'il n'y a pas de contact mémorisé.

Réglages du mode bluetooth

1 Maintenez enfoncée DISP-SETUP. 2 Tournez le bouton de volume pour CHOISIR [BLUETOOTH], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour faire une sélection ( 13), puis appuyez sur le bouton. 4 Répétez l'étape 3 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 5 Appuyez sur DISP-SETUP pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur /.

Défaut: XX

PHONE*1	Permet de sélectionner le téléphone ou le périhérique audio à connecter ou déconnecter. "×" apparait devant le nom de l'appareil quand il est connecté.
AUDIO*1
APPLICATION*1	Affiche le nom du téléphone connecté en utilisant l'application JVC Smart Music Control*2. "×" apparait devant le nom de l'appareil quand il est connecté.
DELETE PAIR	1 Tounez le bouton de volume pour désiré le périhérique à supprimer, puis appuyez sur le bouton. 2 Tounez le bouton de volume pour désirir [YES] ou [NO], puis appuyez sur le bouton.
SET PINCODE (0000)	Change le code PIN (6 chiffres maximum). 1 Tounez le bouton de volume pour désigné un nombre. 2 Appuyez sur ↓ / ↑ pour déplacer la position d'entrée. Répérez les étapes 1 et 2 jusqu'à ce que le code PIN soit entré complètement. 3 Appuyez sur le bouton de volume pour valider.
AUTO CNNCT	ON: L'appareil se reconnecté automatiquement quand le dernier périhérique Bluetooth connecté est dans la plage. ; OFF: Annulation.
AUTO PAIR	ON: L'appareil apparé automatiquement le périhérique Bluetooth pris en charge (iPhone/ iPod touch/ Appareil Android) quand il est connecté par la prise d'entree USB. En fonction du système d'exploitation du périhérique connecté, il se peut que cette fonction ne fonctionne pas. ; OFF: Annulation.
INITIALIZE	YES: Initialise tous les réglages Bluetooth (y compris leaires mémorié, le repertoire téléphonique, etc.). ; NO: Annulation.
INFORMATION	MY BT NAME: Affiche le nom de l'appareil (JVC UNIT). ; MY ADDRESS: Affiche l'adresse de cet appleil.

1 Vous pouvez connecter un autre périhérique Bluetooth uniquement en déconnectant d'abord le périhérique Bluetooth actuellement connecté. "×" disparaît quand la connexion est établie. 2 JVC Smart Music Control est conçu pour voir l'état de l'autoradio JVC et réaliser des commandes simples à partir de smartphones Android. Pour JVC Smart Music Control, consultez le site Web JVC: http://www.jvc.net/cs/car/.

Mode de vérification de la compatibilité bluetooth

Vous pouvez vérifier la connectivité du profile pris en charge entre le périphérique Bluetooth et l'appareil.

Assurez-vous que le périphérique Bluetooth est pairé.

1 Maintenez enforcée "BLUETOOTH" "CHECK MODE" apparait. "SEARCH NOW USING PHONE" "PIN IS 0000" défile sur l'affichage. 2 Cherchez et sélectionnez "JVC UNIT" sur le périphérique Bluetooth (avant 3 minutes). 3 Réalisez (A), (B) ou (C) en fonction de ce qui apparait sur l'affichage.

(A) “PAIRING” “XXXXXX” (code de 6 chiffres) : Assurez-vous que le même code apparait sur l'appareil et le périphérique Bluetooth, puis utilisez le périphérique Bluetooth pour valider le code. (B) “PAIRING” “PIN IS 0000” : Entrez "0000" sur le périphérique Bluetooth. (C) "PAIRING" : Utilisez le périphérique Bluetooth pour valider le pairage.

Quand le pairage a réussi, "PAIRING OK" "[Nom du périphérique]" apparaît et la vérification de la compatibilité Bluetooth démarre.

Si "CONNECT NOW USING PHONE" apparait, utilisez le périphérique Bluetooth pour autoriser l'accès au répertoire d'adresse et continuer.

Le résultat de la connectivité clignote sur l'affichage.

1 Compatible avec le Profile mains libres (HFP) 2 Compatible avec le Profile de distribution audio avancé (A2DP) *3 Compatible avec Phonebook Access Profile — Profile d'accès au répertoire d'adresses (PBAP)

Après 30 secondes, "PAIRING DELETED" apparait pour indiquer que le pairage a été supprimé, et l'appareil qui le mode de vérification.

• Pour annuler, maintenez pressée SOURCE- pour mettre l'appareil hors tension, puis mettez de nouveau l'appareil sous tension.

Bluetooth - Audio

Lecteur audio via bluetooth

1 Appuyez répétitivement sur SOURCE- pour sélectionner BT AUDIO (ou appuyez sur SOURCE sur la RM-RK52). 2 Commandez le lecture audio Bluetooth pour démarrer la lecture.

Pour	Sur la façade	Sur la télécommande
Lecture / pause	Appuyez sur Ⓞ.	Appuyez sur Ⓞ.
Choisissez un groupe ou un dossier	Appuyez sur 3 ▲/2 ▼.	Appuyez sur ▲/ ▼.
Saut vers l'arrête / saut vers l'avant	Appuyez sur ↓/ ▷↓.	Appuyez sur ↓/ ▷.
Recherche rapide vers l'arrête / vers l'avant	Maintenez enforcée ↓/ ▷↓.	Maintenez enforcée ↓/ ▷.
Lecture repétée	Appuyez répétitivement sur 5 ←.	—
	TRACK RPT, ALL RPT, RPT OFF
Lecture aléatoire	Appuyez répétitivement sur 4 ←.	—
	GROUP RND, ALL RND, RND OFF

Les opérations et les indications de l'affichage peuvent différer en fonction de leur disponibilité sur le périphérique connecté.

Réglages AUDIO

Pour	Sur la façade
Choisissez un égalisseur préréglé	Appuyez répétitivement sur EQ-EASY EQ.
	Appuyez sur EQ-EASY EQ, puis tournez le bouton de volume avant 2 secondes. Égalisseur préréglé: FLAT (défaut), HARD ROCK, JAZZ, POP, R&B, TALK, USER1, USER2, VOCAL BOOST, BASS BOOST, CLASSICAL, DANCE
Mémorisez vos propres ajustements sonores	1 Maintenez enforcée EQ-EASY EQ.
	2 Tournez le bouton de volume pourCHOISIR [EASY EQ], puis appuyez sur le bouton.
	3 Tournez le bouton de volume pourCHOISIR [USER1] ou [USER2], puis appuyez sur le bouton.
	4 Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton. Pour les réglages, reportez-vous à l' étape 2 de [EASY EQ]. (→15)
	• Pour returner à l'option de réglage précédente, appuyez sur Q. / •
	• Pour quitter, appuyez sur EQ-EASY EQ.

Autres paramètres

1 Maintenez enfoncée DISP-SETUP. 2 Tournez le bouton de volume pour faire une sélection ( 15), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 4 Appuyez sur DISP-SETUP pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur Q /.

Défaut: XX

EQ SETTING
EQ PRESET	FLAT/HARD ROCK/JAZZ/POP/R&B/TALK/USER1/USER2/VOCAL BOOST/BASS BOOST/CLASSICAL/DANCE: Choisit un égalisseur préréglé.
EASY EQ	1 USER1/USER2:Sélectionnéun nom préréglé.2 Ajustez vos propres ajustements sonores.(Pour KD-R961BT)SUB.W SP*1*2: 00 à +06 (Défaut: 03SUB.W*1*3: -08 à +08 00BASS LVL: -10 à +10 00MID LVL: -10 à +10 00TRE LVL: -10 à +10 (Pour KD-R864BT/KD-R862BT/KD-R861BT)SUB.W SP*1*2: 00 à +06 (Défaut: 03SUB.W*1*4: -08 à +08 00BASS LVL: -06 à +06 00MID LVL: -06 à +06 00TRE LVL: -06 à +06 00)
PRO EQ	(Pour KD-R961BT)1 USER1/USER2:Sélectionnéun nom préréglé.2 BASS/MID BASS/MID MID HIGH/HIGH: Choisissez une tonalité de son.3 Ajustez les éléments sonores de la tonalité de son可以选择.BASS Fréquence: 63/80/100/125 HZ (Défaut: 80 HZNiveau:-10 à +10 00Q: Q: Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:0.75/Q1.0/Q1.25/Q2.0 (Défaut: 800 HZZQ: Q: Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q:Q :2.0/2.5/3.15/4.0 KHZ (Défaut: 2.5 KHZNiveau:-10 à +10 00Q: Q: Q:0.75/Q1.0/Q1.25/Q2.0 (Défaut: 8.0 KHZNiveau:-10 à +10 00Q: Q:Q:0.75/Q1.0/Q1.25/Q2.0 (Défaut: 8.0 KHZNiveau:-10 à +10 00Q: Q:Q:0.75/Q1.0/Q1.25/Q2.0 (Défaut: 8.0 KHZNiveau:-10 à +10 00Q: Q:Q:0.75/Q1.O/Q1.25/Q2.0 (Défaut: 8.0 KHZNiveau:-10 à +10 00Q: Q:Q:0.75/Q1.0/Q1.25/Q2.0 (Défaut: 8.0 KHZNiveau:-10 à +10 00Q: Q:Q:0.75/Q1.0/Q1.25/Q2.O (Défaut: 8.0 KHZNiveau:-10 à +10 00Q: Q:Q:0.75/Q1.0/Q1.25/Q2.0 (Défaut: 8.0 KHZNiveau:-10 à +10 00Q: Q:Q:0.75/Q1.0/Q1.25/Q2.0 (Défaut: 8.O KHZNiveau:-10 à +10 00Q: Q:Q:0.75/Q1.0/Q1.25/Q2.0 (Défaut: 8.0 KHZNiveau:-10 à +10 00Q: Q:Q:0.75/Q1.0/Q1.25/Q2.0 (Défaut: 8.0 KHZNiveau:-10à +10 00Q: Q:Q:0.75/Q1.0/Q1.25/Q2.0 (Défaut: 8.0 KHZNiveau:-10à +10 00Q: Q:Q:0.75/Q1.0/Q1.25/Q2.0 (Défaut: 8.0 KHZNiveau:-10à +10 00Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q：Q）

PRO EQ	(Pour KD-R864BT / KD-R862BT / KD-R861BT)
	1 USER1/ USER2: Sélectionné un nom prééréglié.
	2 BASS/MIDDLE/TREBLE: Choisissez une tonalité de son.
	3 Ajustez les éléments sonores de la tonalité de son choisisie.
	BASS	Fréquence: 60/80/100/200 HZ Niveau: -06 à +06 Q: Q1.0/Q1.25/Q1.5/Q2.0	(Défaut: 80 HZ 00 Q1.0)
	MIDDLE	Fréquence: 0.5/1.0/1.5/2.5 KHZ Niveau: -06 à +06 Q: Q0.75/Q1.0/Q1.25	(Défaut: 1.0 KHZ 00 Q1.25)
	TREBLE	Fréquence: 10.0/12.5/15.0/17.5 KHZ Niveau: -06 à +06 Q: Q FIX	(Défaut: 10.0 KHZ 00 Q FIX)
AUDIO
BASS BOOST	+01 / +02: Choisit votre niveau préféRED accentuation des graves. ; OFF: Annulation.
LOUD	01 / 02: Accentue les basses ou haute fréquences pour produit un son plus équilibré aux faibles niveaux de volume. ; OFF: Annulation.
SUB.W LEVEL*1	SPK-OUT*2	00 à +06 (+03): Ajuste le niveau de sortie du caisson de grave connecté par le cable d'enceinte. (⇒ 16)
	PRE-OUT*3*4	-08 à +08 (00): Ajuste le niveau de sortie du caisson de grave connecté aux prises de sortie de ligne (REAR/SW) via un amplificateur extérieur. (⇒ 16)
SUB.W*3*4	ON / OFF: Active ou déactivée la sortie de caisson de grave.
SUB.W LPF*1	THROUGH: Tous les signaux sont envoyés au caisson de grave. ; LOW 55HZ / MID 85HZ/HIGH 120HZ: Les signaux audio avec des fréquences inférieures à 55 Hz/85 Hz/ 120 Hz sont envoyés sur le caisson de grave.
SUB.W PHASE*1	REVERSE (180°)/ NORMAL (0°): Sélectionne la phase de la sortie du caisson de grave à synchroniser avec la sortie des enceintes afin d'obtenir des performances optimes. (Peut être uniquement sélectionné si un réglage autre que [THROUGH] est besoin pour [SUB.W LPF].)
HPF	(Pour KD-R961BT)OFF: Tous les signaux sont envoyés aux enceintes avant/àrrière; LOW 100HZ/MID 120HZ/ HIGH 150HZ: Les signaux audio avec une fréquence inférieure à 100 Hz/120 Hz/ 150 Hz sont coupées pour les enceintes avant/àrrières.
FADER	R06 — F06 (00): Régle la balance de sortie des enceintes avant et arrière.
BALANCE*5	L06 — R06 (00): Régle la balance de sortie des enceintes gauche et croite.
VOL ADJUST	-05 — +05 (00): Préfége le niveau d'ajustement du volume de chaque source (en comparaison avec le niveau de volume FM). Avant un ajustement, désises la source que vous souhaitez ajuster. ("VOL ADJ FIX" apparait si FM est besoin.)
AMP GAIN	LOW POWER: Limité le volume maximum à 30. (Choisissez ce réglage si la puissance maximum de chaque enceinte est inférieure à 50 W pour évierter tout dommage des enceintes). ; HIGH POWER: Le niveau de volume maximum est de 50.
D.T.exp(Extension numérique de plage)	ON: Crée un son réaliste en compensant les composants haute fréquence et en rétabillisant le temps de montée de la forme d'onde qui est perdu lors de la compression des données audio.; OFF: Annulation.
SPK/PRE OUT	Sélectionner le réglage approprié pour obtenir la sortie souhaitée.

1 Affiche uniquement quand [SUB. W] est réglé sur [ON]. (→ 15) 2 Affiche uniquement quand [SPK/PRE OUT] est réglé sur [SUB. W/SUB. W]. 3 Pour les appareils avec 3 paires de prises d'entrée de ligne : affiché un équivalent quand [SPK/PRE OUT] est réglé sur [REAR/REAR] ou [SUB. W/SUB. W]. 4 Pour les appareils avec 1 paire de prises d'entrée de ligne : affiché uniquement quand [SPK/PRE OUT] est réglé sur [REAR/SUB. W] ou [SUB. W/SUB. W]. *5 L'ajustement ne peut pas affecter la sortie du caisson de grave.

SPK/pre OUT

(Pour KD-R961BT)

Réglage	Prise de sortie de ligne
	FRONT	REAR	SW
REAR/REAR	Sortie des enceintes avant	Sortie des enceintes arrêté	Sortie de caisson de grave
REAR/SUB.W	—	—	—
SUB.W/SUB.W	Sortie des enceintes avant	L (gauche): Sortie de caisson de graveR (droite): (Sourdine)	Sortie de caisson de grave

(Pour KD-R864BT/KD-R862BT/KD-R861BT)

Réglage	Prise de sortie de ligne
	REAR/SW
REAR/REAR	Sortie des enceintes arrêté
REAR/SUB.W	Sortie de caisson de grave
SUB.W/SUB.W	Sortie de caisson de grave

Connexion via les câbles d'enceinte

Réglage	Câble d'enceinte arrêté
	L (gauche)	R (droite)
REAR/REAR	Sortie des enceintes arrêté	Sortie des enceintes arrêté
REAR/SUB.W	Sortie des enceintes arrêté	Sortie des enceintes arrêté
SUB.W/SUB.W	Sortie de caisson de grave	(Sourdine)

Si [SUB. W/SUB. W] est sélectionné: - [HIGH 120HZ] est sélectionné dans [SUB. W LPF] et [THROUGH] n'est pas disponible. - [R01] est sélectionné dans [FADER] et la plage sélectionnable est de [R06] à [00]

KD-R864BT / KD-R862BT / KD-R861BT

1 Maintenez enfoncée DISP-SETUP. 2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/acté ou suivez les instructions données pour l'élément sélectionné. 4 Appuyez sur DISP-SETUP pour quitter.

Pour retourner à l'option de réglage précédente, appuyez sur Q / ⊃.

Defaut: XX

DIMMER

Permet de sélectionner l'éclairage de l'affichage et des touches ajustées dans le réglage [BRIGHTNESS].

OFF: Choisis les réglages pour le jour. ON: Choisis les réglages pour la nuit.

DIMMER TIME: Ajuste l'heure de mise en et hors service du gradateur.

Tournez le bouton de volume pour régler l'heure de mise en service [ON], puis appuyez sur le bouton.

Tournez le bouton de volume pour régler l'heure de mise en service [OFF], puis appuyez sur le bouton.

(Défaut: [ON]: 18:00 ou 6:00 PM)

[OFF]: 6:00 ou 6:00 AM)

AUTO: Commute entre les réglages pour la journée et la nuit quand vous allumez ou éteignez les feux de la voiture. *1

Pour le KD-R961BT, les couleurs de l'affichage et des touches changent en fonction des réglages réalisés sur [COLOR].

Réglez la luminosité des touches, de l'affiche et de la prise d'entrée USB séparément pour le jour et la nuit.

1 DAY/NIGHT : Choisissez le jour ou la nuit. 2 Choisissez une zone pour le réglage. (→ Illustration sur de gauche) 3 Réglez le niveau de luminosité (00 à 31).

(Defaut: KD-R961BT: DAY:31; NIGHT:11

KD-R864BT/KD-R862BT/KD-R861BT:

BUTTON ZONE: DAY: 25; NIGHT: 09

DISP ZONE: DAY:31; NIGHT:12)

ONCE: Fait défiler une fois les informations de l'affichage.; AUTO: Répète le défillement à 5 secondes d'intervalle.; OFF: Annulation.

COLOR (pour KD-R961BT)

Vous pouvez sélectionner une couleur séparément pour [ALL ZONE], [ZONE 1], [DISP ZONE], ou [ZONE 2]. Pour [ALL ZONE], vous pouvez aussi sélectionner un besoin de couleur.

Couleur par défaut:

ALL ZONE: [COLOR 06], ZONE 1: [COLOR 06],

DISP ZONE: [COLOR 01], ZONE 2: [COLOR 27]

1. Choisissez une zone pour le réglage. (→ Illustration du côté gauche) 2. Choisissez une couleur pour la zone sélectionnée.

COLOR 01a COLOR 29 - USER: La couleur que vous avez créée pour [DAY COLOR] ou [NIGHT COLOR] apparaît. - COLOR FLOW01 à COLOR FLOW03: La couleur change à une vitesse différente. GROOVE/TECHNO/EMOTION/RELAX/SPECTRUM/SWEEP/POP: L'effet de couleur sélectionné apparaît. ^*3 (Sélectionnable uniquement quand [ALL ZONE] est ainsi /étape 1.)

^*1 La connexion du fil de commande de l'éclairage est requise. (→ 25) ^*2 Certains caractères ou symboles n'apparaissent pas correctement (ou un blanc apparait à leur place). ^*3 Si l'un de ces motifs de couleur est sélectionné, la couleur déclarage [ZONE 1], [DISP ZONE], [ZONE 2] change sur la couleur par défaut.

Réglages d'affichage

DAY COLOR	Mémorisez vos propres couleurs du jour et de la nuit pour une zone différente. 1 Choisissez une zone pour le réglage. (→ 17) 2 RED / GREEN / BLUE: Choisissez une valeur primaire. 3 00 à 31: Sélectionné le niveau.
NIGHT COLOR	Répézez les étapes 2 et 3 pour toutes les couleurs primaires. • Voitre réglages est mémorié sur [USER] dans [PRESENT]. • Si [00] est choisi pour toutes les couleurs primaires pour [DISP ZONE], rien n'appraït sur l'affichage.
COLOR GUIDE	ON: Change l'éclairage des touches, de l'affichage, de la prise d'entrée USB et de la prise d'entrée auxiliaire quand les réglages sont réalisés sur le menu et la recherche de liste. La zone d'affichage change automatiquement en fonction niveau de volume. ; OFF: Annulation.

[NIGHT COLOR] ou [DAY COLOR] est changé quand vous allumez ou éteignez les feux de la voiture.

Plus d'informations

Cet appareil ne peut lire que les CD suivants:

• Cet appareil peut introduire les disques multi-session ; mais les sessions fermées sont toujours pendant la lecture. Disques ne pouvant pas être lus:
• Disques qui ne sont pas ronds.
• Disques avec des colorations sur la surface d'enregistrement ou disques sales. Disques enregistrables/reinscriptibles qui n'ont pas été finalisés.
• CD de 8 cm. Essayer d'insérer un disque à l'aide d'un adaptateur peut entraîner un dysfonctionnement de l'appareil.
• quent, l'utilisation de la face non DVD d'un disque à double face sur cet appareil ne peut pas être recommandée. Fichiers pouvant être lus:
• Extensions de fichier: MP3 (.mp3), WMA (.wma), AAC (.m4a)
• Débit binaire: MP3: 8 kbps — 320 kbps

WMA:32kbps—192kbps

AAC: 8kbps -320kbps

• Fréquence d'échantillonnage: MP3: 48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz, 16 kHz, 12 kHz, 11,025 kHz, 8 kHz WMA: 8 kHz — 48 kHz AAC: 8 kHz—48 kHz
• Fichiers à début binaire variable (VBR).
• Nombre maximum de caractères pour le nom d'un fichier/dossier:

Ca dépend du format de disque utilisé (y compris les 4 caractères de l'extension—<.mp3>, <.wma> ou <.m4a>).

ISO 9660 Niveau 1 et 2 : 32 caractères - Romeo : 32 caractères - Joliet : 32 caractères - Nom de fichier long Windows : 32 caractères

• Ce appelé peut produire les fichiers MP3/WMA/AAC/WAV mémorés sur un périphérique USB à mémoire de grande capacité.
• Vous ne pouvez pas connecter un périphérique USB via un hub USB.
• La connexion d'un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture.
• Nombre maximum de caractères pour:

Noms de dossier: 64 caractères - Noms de fichier: 64 caractères Balises MP3: 64 caractères Balises WMA: 64 caractères Balises AAC: 64 caractères Balises WAV: 64 caractères

• Cet article peut reconnaître un maximum de 20 480 fichiers, 999 dossiers (999 fichiers par dossier y compris les dossiers sans dossier) et 8 hiérarchies.
• Cet appareil ne peut pas reconnaître les périphériques USB dont l'alimentation n'est pas de 5 V et dépasse 1 A.

• iPod touch (2nd, 3rd, 4th et 5th generation)
• iPod classic
• iPod nano (3rd, 4th, 5th, 6th et 7th generation) iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C
• Il n'est pas possible de parcourir les fichiers vidéo en mode [HEAD MODE].
• L'ordre des morceaux affichés sur le menu de sélection de cet appareil peut être différent de celui de iPod/Phone.
• Si certaines opérations ne sont pas effectuées correctement ou comme vous le souhaitez, consultez: http://www.jvc.net/cs/car/.

• Cet appareil prend en charge Android OS 4.1 et ultérieur.
• Certains périphériques Android (avec OS 4.1 et ultérieur) peuvent ne pas prendre en charge complètement Android Open Accessory (AOA) 2.0.
• Si le périphérique Android prend en charge à la fois le protocole mass storage class et AOA 2.0, cet appareil utilise toujours en priorité la lecture via AOA 2.0.
• Pour plus d'informations et la liste de compatibilité la plus récente, reportez-vous à: http://www.jvc.net/cs/car/.

• En fonction de la version Bluetooth du périphérique, il se peut que certains périphériques Bluetooth ne puissent pas être connectés à cet appareil.
• Cet appareil peut ne pas fonctionner avec certains périphériques Bluetooth.
• La condition du signal varie en fonction de l'environnement.
• Pour plus d'informations sur Bluetooth, consulter le site Web JVC suivant: http://www.jvc.net/cs/car/.

À propos de JVC playlist creator et de JVC music control

• Cet appareil prend en charge l'application PC JVC Playlist Creator et l'application Android™ JVC Music Control.
• Quand vous reproduisez un fichier audio avec des données de chanson ajoutées en utilisant JVC Playlist Creator ou JVC Music Control, vous pouvez rechercher des fichiers audio par genre, artiste, album, liste de lecture et chansons.
• JVC Playlist Creator et JVC Music Control, sont disponibles à partir des sites web suivants: http://www.jvc.net/cs/car/.

Lettres cyrilliques disponibles

Caractères disponibles

Indications sur l'affiche

Changez l'information sur l'affichage. Appuyez répétitivement sur DISP-SET.

FM ou AM	Nom de la station (PS)*1 → Fréquence → Type de programme (PTY)*1*2 → Titre*1*2 → Jour/Horloge → (retour au début) *1 Pour les stations FM Radio Data System uniquement. *2 Si elle n'est pas disponible, "NO PTY" / "NO TEXT" apparait.
CD ou USB	Durée de lecture → Jour/Horloge → Nom du disque*3 → Titre d'album/Artiste*4 → Titre de plage*5 → Noms de dossoir/fichier*6 → (retour au début) *3 Uniquement pour CD-DA: Si rien n'est enregistré, "NO NAME" apprait. *4 Uniquement pour les fichiers MP3/WMA/AAC/WAV: Si rien n'est enregistré, "NO NAME" apprait. *5 Si rien n'est enregistré, "NO NAME" apprait. *6 Uniquement pour les fichiers MP3/WMA/AAC/WAV.
USB-IPOD/USB-ANDROID	Durée de lecture → Jour/Horloge → Titre d'album/Artiste*7 → Titre de plage*7 → (retour au début) *7 Si rien n'est enregistré, "NO NAME" apprait.
AUX	AUX ←→ Jour/Horloge
BT AUDIO	Durée de lecture → Jour/Horloge → Titre d'album/Artiste*8 → Titre de plage*8 → (retour au début) *8 Si rien n'est enregistré, "UNKNOWN" apprait.

GUIDE de dépannage

Symptôme		Remède
Généralités	Le son ne peut pas être entendu.	• Ajustez le volume sur le niveau optimum. • Vérifiez les cordons et les connexions.
	"MISWIRING CHECK WIRING THEN PWR ON" apparait.	Mettez l'apparil hors tension, puis assurez-vous que les prises des cables d'enceinte sont correctement isolées. Mettez de nouveau l'apparil sous tension.
	"PROTECTING SEND SERVICE" apparait.	Envoyez l'apparil au centre de service le plus proche.
	Voues ne pouze pas besoin sur la source.	Cochez le réglage [SRC SELECT]. (⇒ 4)
Radio	• La réception radio est mauvaise. • Bruit statique pendant l'écoute de la radio.	• Connectez l'antenne solidement. • Sortez l'antenne complètement.
CO/USB/Pod	Le disque ne peut pas être éjecté.	Maintenez enforcée ▲ pour éjecter le disque de force. Faites attention que le disque ne tombe pas quand il est éjecté.
	"In DISC" apparait.	Assurez-vous que rien ne bloque la fente d'insertion quand vous éjectez le disque.
	"PLEASE" et "EJECT" apparaisent alternatively.	Appuyez sur ▲, puis inséréz le disque correctement.
	L'ordre de lecture n'est pas celui que vous pensiez.	L'ordre de lecture est déterminé par le nom du filchier (USB) ou l'ordre dans lequel les filchiers ont été enregistrés (disque).
	La durée de lecture écoulée n'est pascorrecte.	Cela dépend du processus d'enregistrement utilisé.
	"Not SUPPORT" apparait et la plage est sautée.	Vérifie si la plage est dans un format compatible. (⇒ 18)
	"READING" clignote sur.	• N'utilise pas trop de niveaux de hierarchie et de dossiers. • Remettez le disque en place ou reconnectctez le péphérique USB.
	"CANNOT PLAY" clignote et/ou le péphérique connecté ne peut pas être détecté.	• Vérifiez si le péphérique connecté est compatible avec cet apparéil et assurez-vous que les filchiers sont dans un format compatible. (⇒ 18) • Reconnectez le péphérique.
OD/USB/Android	iPod/iPhone ne peut pas être mis sous tension ou ne fonctionne pas.	• Vérifie la connexion entre cet apparéil et l'iPod/iPhone. • Détachez et réinitialisez l'iPod/iPhone en utilisant un réinitialisation matérielie.
	Les caractères corrects ne sont pas affichés.	Cet apparéil peut uniquement afficher les lettres majuscules, les chiffres et un nombre limite de symboles. Les lettres cyrilliques majuscules peuvent aussi être affichées si [PYCCKMI] est selectionné. (⇒ 4)
ANDROID	• Aucun son ne peut être entendu pendant la lecture. • Le son sort uniquement du péripérique Android.	• Reconnectez le péripérique Android. • En mode [AUDIO MODE], lancez n'importe toute application multimédia sur le péripérique Android et démarrez la lecture. • En mode [AUDIO MODE], reliancez l'application multimédia actuelle ou utilisez une autre application multimédia. • Redémarrez le péripérique Android. • Si cela ne résout pas le problème, c'est que le péripérique Android connecté ne peut pas diriger le signal audio sur l'apparéil. (⇒ 19)
	Lecture impossibly en mode [AUTO MODE].	• Assurez-vous que JVC MUSIC PLAY APP est installé sur le péripérique Android. (⇒ 5) • Reconnectez le péripérique Android et sélectionnez le mode de commande approprié. (⇒ 6) • Si cela ne résout pas le problème, c'est que le péripérique connecté ne prend pas en charge [AUTO MODE]. (⇒ 19)
	“NO DEVICE” ou “READING” clignote sur.	• Déacteve les options développée sur le péripérique Android. • Reconnectez le péripérique Android. • Si cela ne résout pas le problème, c'est que le péripérique connecté ne prend pas en charge [AUTO MODE]. (⇒ 19)
	La lecture est intermittente ou le son saute.	Déacteve le mode d'économie d'énergie sur le péripérique Android.
	“CANNOT PLAY”	• Assurez-vous que le péripérique Android contient des fichiers audio compatibles. • Reconnectez le péripérique Android. • Redémarrez le péripérique Android.

Symptôme		Remède
Bluetooth®	Aucun pérophérique Bluetooth n'est détecté.	· Faites de nouveau une recherche à partir du pérophérique Bluetooth. · Réinitialisez l'apparil. (⇒ 3)
	Le pairage ne peut pas être réalisé.	· Assurez-vous que vous avez entre le même code PIN pour l'apparil et le pérophérique Bluetooth. · Suprimez les informations de pairage pour cet apparil et le pérophérique Bluetooth, puis effectuez de nouveau le pairage. (⇒ 9)
	Il y a un écho ou du bruit.	· Ajustez la position du microphone. (⇒ 9) · Cochez le réglage [ECHO CANCEL]. (⇒ 10)
	Le son du téléphone est de mauvaise qualité.	· Réduisez la distance entre cet apparil et le pérophérique Bluetooth. · Déplacez la voiture dans un endroit où vous pouvez obtenir un meilleur signal de réception.
	Le son est interrompu ou saute pendant la lecture d'un lecteur audio Bluetooth.	· Réduisez la distance entre cet apparil et le lecteur audio Bluetooth. · Mettez cet apparil hors tension, puis de nouveau sous tension et essayez de nouveau de connecter l'apparil. · D'autres pérophériques Bluetooth peuvent être en train de se connecter à l'apparil.
	Le lecteur audio Bluetooth connecté ne peut pas être commandé.	· Vérifiez si le lecteur audio Bluetooth connecté prend en charge AVRCP (Audio/Video Remote Control Profile). (Référez-vous aux instructions de votre lecteur audio.) · Déconnectez et reconnectectez à nouveau le lecteur Bluetooth.
	“PAIRING FULL”	Le nombre de pérophériques enregistrées at Bea虑 la limite. Essayez de nouveau après avoir supprimé un pérophérique inutile. (⇒ 13, DELETE PAIR)
	“PLEASE WAIT”	L'apparil se prépare pour utiliser la fonction Bluetooth. Si le message ne disparait pas, mettez l'apparil hors tension puis sous tension, puis connecter de nouveau le pérophérique.

GUIDE de dépannage

Symptôme		Remède
Bluetooth®	"BT DEVICE NOT FOUND"	La recherche des péripérisques Bluetooth enregistrées a échouée pendant [AUTO CNTCT]. Mettez en service le Bluetooth sur votre péripérisque est connectez-le manuelle. (⇒ 13)
	"NOT SUPPORT"	Le téléphone connecté ne prend pas en charge la fonction de reconnaissance vocale.
	"ERROR"	Essayez de nouveau l'opération. Si "ERROR" apparait de nouveau, vérifie si l'apparéil extérieur prend en charge la fonction que vous avez essayée.
	"H/W ERROR"	Réinitialiser l'apparéil et essayez de nouveau l'opération. Si "H/W ERROR" apparait de nouveau, consultez le centre de service le plus proche.
	"BT ERROR PLS UPDATE"	Mettez à jour le micrologiciel Bluetooth. (⇒ 4)

Si vous avez toujours des problèmes, réinitialisez l'appareil. ( 3)

Tuner	FM	Plage de fréquences	87,5 MHz — 108,0 MHz (pas de 50 kHz)
		Sensibilité utilisable (S/B = 26 dB)	0,71 μV/75 Ω
		Seuil de sensibilité (DIN S/N = 46 dB)	2,0 μV/75 Ω
		Réponse en fréquence (±3 dB)	30 Hz — 15 kHz
		Taux de Signal/Bruit (MONO)	64 dB
		Déparation stéreo (1 kHz)	FM	40 dB
	AM	Plage de fréquences	MW	531 kHz — 1611 kHz (pas de 9 kHz)
			LW	153 kHz — 279 kHz (pas de 9 kHz)
		Sensibilité utilisable (S/B = 20 dB)	MW	28,2 μV
			LW	50 μV

Lecteur CD	Diode laser	GaAlAs
	Filtre numérique (D/A)	8 fois suréchantillonnage
	Vitesse de rotation	500 t/min. — 200 t/min. (CLV)
	Pleurage et scintillage	Non mesurables
	Réponse en fréquence (±1 dB)	20 Hz — 20 kHz
	Distorsion harmonique totale (1 kHz)	0,01 %
	Taux de Signal/Bruit (1 kHz)	105 dB
	Gamma dynamique	90 dB
	Séparation des canaux	85 dB
	Décodage MP3	Compatible avec le format MPEG-1/2 Audio Layer-3
	Décodeur WMA	Compatible Windows Media Audio
	Décode AAC	Fichiers AAC-LC "m4a"
USB	Standard USB	USB 1.1, USB 2.0 (Vitesse maximale)
	Péripétriques compatibles	À mémoire de grande capacité
	Système de fichiers	FAT12/ 16/ 32
	Courant d'alimentation maximum	CC 5 V --- 1 A
	Décodage MP3	Compatible avec le format MPEG-1/2 Audio Layer-3
	Décodeur WMA	Compatible Windows Media Audio
	Décode AAC	Fichiers AAC-LC".m4a"
	Décodeur WAV	PCM linéaire
Auxiliaire	Réponse en fréquence (±3 dB)	20 Hz — 20 kHz
	Tension maximum d'entrée	1 000 mV
	Impédance d'entrée	30 kΩ
Bluetooth	Version	Bluetooth Ver.2.1+EDR/ Bluetooth 3.0
	Plage de fréquences	2,402 GHz — 2,480 GHz
	Puissance de sortie	+4 dBm (MAX), 0 dBm (AVE) Power Class 2
	Portée de communication maximale	Ligne de vue approximative 10 m (32,8 ft)
	Pairage	SSP (Secure Simple Pairing)
	Profile	HFP1.6 (Hands-Free Profile — Profile mains libres)A2DP (Advanced Audio Distribution Profile — Profile de distribution audio avancé)AVRCP1.4 (Audio/Video Remote Control Profile — Profile de télécommande audio/vidéo)PBAP (Phonebook Access Profile — Profile d'accès au repertoire d'adresses)SPP (Serial Port Profile — Profile de port série)

Audio	Puisance de sortie maximum	50 W × 4 ou 50 W × 2 + 50 W × 1 (Caisson de grave = 4 Ω)
	Pleine Puisance de Largeur de Bande (avec moins de 1% DHT)	22 W × 4
	Impédance d'enceinte	4 Ω — 8 Ω
	Niveau de préamplification/charge (CD/USB)	KD-R961BT: 4 800 mV/10 kΩ en charge KD-R864BT / KD-R862BT / KD-R861BT: 2 500 mV/10 kΩ en charge
	Impédance du préamplificateur	≤ 600 Ω

Généralités	Tension de fonctionnement	14,4 V (10,5 V — 16 V admissible)
	Consommation de courant maximale	10 A
	Gamma de température de fonctionnement	0°C à +40°C
	Dimensions d'installation (L × H × P)	182 mm × 53 mm × 158 mm
	Poids	1,2 kg

Sujet à changement sans notification.

Avertissement

L'appareil peut uniquement être utilisé avec une alimentation de 12VCC, à masse négative. - Déconnectez la borne négative de la batterie avant le câblage et le montage. - Ne connectez pas le fil de batterie (jaune) et le fil d'allumage (Rouge) au chassis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits. - Isolez les fils non connectés avec du ruban adhésif pour éviter les courts-circuits. Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au chassis de la voiture après l'installation.

Pour des raisons de sécurité, laissez le travail de câblage et de montage aux professionnels. Consultez ce revendeur autorisé. - Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes. - Ne connectez pas les fils des enceintes au châssis de la voiture, au fil de masse (noir) ou en parallèle. - Connectez des enceintes avec une puissance maximum de plus de 50 W. Si la puissance maximum des enceintes est inférieure à 50 W, changez le réglage [AMP GAIN] pour éviter d'endommager les enceintes. ( 16) Montez l'appareil avec un angle de moins de - Si le faisceau de fil de votre véhicule ne possède pas de borne d'allumage, connectez le fil d'allumage (rouge) à la borne du boîtier de fusible de véhicule qui offre une alimentation de 12 V C et qui se met en et hors service avec la clé de contact. - Gardez tous les câbles à l'écart des dissipateurs thermiques. - Après avoir installé l'appareil, vérifiez que les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement. Si un fusible saute, assurez-vous d'abord que les câbles ne touchent pas le châssis de la voiture. Puis remplacez le vieux fusible par un nouveau de même valeur.

Procédure de base

1 Retirez la clé de contact, puis déconnectez la borne de la batterie de la voiture. 2 Connectez les fils correctement. Reportez-vous à Connexions. ( 25) 3 Installez l'appareil dans votre voiture. Reportez-vous à Installation de l'appareil (montage encastré). 4 Connectez la borne de la batterie de la voiture. 5 Réinitialisez l'appareil. (→ 3)

Installation de l'appareil (montage encastré)

Lors d'une installation sans manchon de montage

N'utiliser que les vis spécifiés. L'utilisation de vis incorrects peut endommager l'appareil.

Vis à tête plate ou ronde (non fournie) 5× 8mm

Comment retirer l'appareil

Connexions

KD-R961BT

Sortie arrière

Sortie avant

Sortie de caisson de grave

KD-R864BT/ KD-R862BT/ KD-R861BT

Sortie arrière/caisson de grave

*1 Connectez solidement le câble de masse de l'amplificateur au châssis de la voiture pour éviter d'endommager l'appareil.

Liste des pièces pour l'installation

(A) Facade

Plaque d'assemblage

Manchon de montage

(D) Faisceau de fils

(E) Clé d'extraction
