Type de produit	Chargeur de batterie
Marque	ROBBE
Modèle	8427 (Power Peak Ultimate)
Dimensions (L × l × h)	Environ 125 × 165 × 60 mm
Alimentation	10-15 V CC (batterie 12 V plomb ou bloc stabilisé), consommation max. 14 A
Tension nominale de l'accu	1,2 V à 30 V (1 à 25 éléments Cd-Ni/NiMH ou accus plomb 2-12 V)
Courant de charge rapide	0,1 A à 5 A (selon tension)
Courant de décharge	0,1 A à 3,0 A
Capacité de décharge max.	Environ 20 W
Types d'accus compatibles	Cd-Ni, NiMH, Plomb (Pb)
Modes de fonctionnement	Automatique (AUTO) et Manuel (MANUEL)
Mémoire	10 emplacements de mémoire pour sauvegarder les réglages
Détection de fin de charge	Procédure Delta-Peak (pour Cd-Ni/NiMH) et procédure pour accus plomb
Fonctions de protection	Protection inversion polarité entrée/sortie, court-circuit sortie, surchauffe, sous-tension
Afficheur	Écran avec affichage de la capacité, du temps, de la tension et du courant
Langues de l'interface	Allemand et Anglais (sélectionnable)
Alimentation secteur optionnelle	Bloc d'alimentation Power Peak 7A (réf. 8415) pour utilisation sur 230 V CA
Entretien et nettoyage	Débrancher avant nettoyage ; ne pas exposer à l'humidité ; laisser les fentes de refroidissement dégagées
Sécurité	Ne pas utiliser sur support inflammable ; ne pas couvrir en service ; respecter les polarités ; utiliser des accus homogènes
Informations générales	Chargeur universel pour modélisme ; compatible avec batteries d'émetteur avec adaptation

FOIRE AUX QUESTIONS - 8427 ROBBE

Comment sélectionner la langue d'affichage ?

Maintenez la touche ENTER enfoncée lors de la mise sous tension. Utilisez les touches + et - pour choisir entre DEUTSCH (allemand) et ENGLISH (anglais).

Quels types d'accus puis-je charger ?

Le chargeur supporte les accus Cd-Ni, NiMH (1 à 25 éléments) et plomb (2 à 12 V).

Comment utiliser le mode automatique ?

Appuyez sur AUTO. Utilisez la touche MODE pour sélectionner CHARGE, DISCHARGE ou DISC-CHAR. Lancez avec START. Le chargeur règle automatiquement le courant et la tension.

Comment régler manuellement les paramètres de charge ?

Appuyez sur MAN. Naviguez dans le menu avec les touches + et -, validez avec ENTER. Réglez successivement : type d'accu, nombre d'éléments, capacité, courant de charge, courant de décharge.

Que signifie le message 'OUTPUT BATTERY REVERSE POLARITY' ?

La polarité de l'accu est inversée. Vérifiez les connexions (rouge = positif, noir = négatif).

Puis-je charger des accus au plomb en mode automatique ?

Non, la charge des accus plomb n'est possible qu'en mode manuel.

Comment sauvegarder un réglage en mémoire ?

En mode manuel, après avoir réglé tous les paramètres, utilisez la touche + pour sélectionner MEMORY SELECT, validez avec ENTER, choisissez un emplacement (0-9) et confirmez. Les réglages seront sauvegardés pour une utilisation ultérieure.

Que faire si le chargeur affiche '+++OVERLOAD +++' ?

Le chargeur est en surcharge. Laissez-le refroidir et vérifiez que la tension d'alimentation est comprise entre 9,5 V et 15,5 V.

Puis-je charger deux accus en parallèle ?

Non, ne raccordez jamais deux accus en parallèle. Le chargeur est conçu pour charger un seul accu à la fois.

Comment utiliser le chargeur sur secteur ?

Utilisez le bloc d'alimentation Power Peak 7A (réf. 8415) pour raccorder le chargeur au 230 V CA. Les courants maximaux peuvent être réduits avec des accus de nombreux éléments.

MODE D'EMPLOI 8427 ROBBE

Avec le chargeur POWER PEAK ULTIMATE il est possible de charger des accus de 1 à 25 éléments Cd-Ni ou NiMH et de les décharger aussi bien en mode automatique avec ajustement automatique du courant que manuellement. La fin de charge intervient lorsque l'accu est parfaitement chargé grâce à la procédure Delta-Peak.

Il est également possible de charger automatiquement des accus au plomb de 2 à 12 volts.

10 emplacements de mémoire permettent, en mode manuel, de sauvegarder les grandeurs réglées relevées pour chaque accu.

Consignes de sécurité :

Lorsqu'il est prévu de ne pas utiliser l'appareil pendant un certain temps, le désolidariser du secteur et en retirer les accus encore en place. - Veiller à laisser dégagées les fentes de refroidissement afin de permettre à l'air de circuler. Ne pas l'installer sur un tapis ou du feuille pour une procédure d'charge. - Ne pas disposer les accus et l'appareil sur un support inflammable et ne jamais les laisser sans surveillance. - Protéger le chargeur de l'humidité. - Observer les polarités de tous les branchements et les sorties. Lorsque les accus sont mis en place avec une polarité inversée, le fusible saute. - Eviter les courts-circuits. - Ne jamais exposer l'appareil au rayonnement direct du Soleil. Ne pas couvrir l'appareil lorsqu'il est en service. - Ne pas mettre en charge des accus particulièrement chauds. Avant de les charger, laisser refroidir les accus à température ambiente. - N'utiliser que des accus propres à une charge rapide et parfaitement homogènes. - N'utiliser que des éléments de capacité égale et de même fabrication assemblés en accus. - Ne pas raccorder deux accus en parallèle pour les charger. Le chargeur n'est donc que pour la charge d'accu effectivement rechargeables. - Ajuster les courants de charge les plus élevés aux connecteur et cordon solidaires des accus. - Ne pas raccorder entre elles les entrées et les sorties.

Caractéristiques techniques

Tension de service :

Consommation :

Tension nominale de l'accu : de 2 à 12 volts))

Courant de charge rapide :

Courant de charge de maintien :

Commutation automatique :

Courant de décharge :

Commutation en fin de décharge :

approx. 10 à 15 volts CC, accu 12 volts de voiture ou bloc d'alimentation secteur puissant et parfaitement stabilisé (ne pas utiliser de chargeur pour batterie de voiture!)

max. 14A

1,2 volt à 30 volts (1 à 25 éléments Cd-Ni / NiMH ou accus)

0,1 A à 5 A en fonction de la tension, cf. tableau (valeurs individuelles approximatives)

procédure Delta-Peak en fin de charge ou procédure pour accus au plomb

0,1A à 3,0A

automatique à approx. 0,8 volts par élément (uniquement Cd-Ni et NiMH)

Capacité de décharge max. :

Fonctions de protection :

approx. 20 W

protection contre les inversions de polarité des entrées et des sorties, protection contre les courts-circuits côté sortie, protection contre les températures excessives, protection contre les tensions insuffisantes.

Encombrement :

approx. 125 × 165 × 60 mm

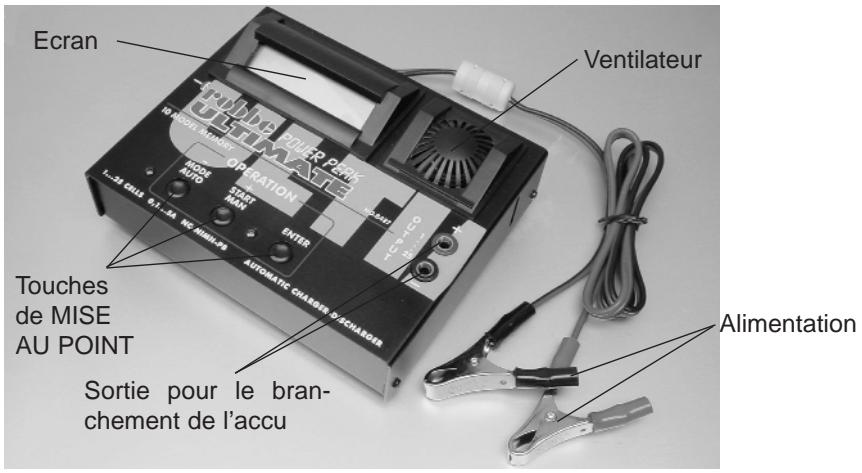

Mise en service

• Raccorder les pinces crocodile à une batterie au plomb de 12 volts ou à un bloc d'alimentation secteur approprié; veiller absolument à respecter les polarités (rouge = plus / noir = moins).
• Sur l'écran apparait enfin la mention « AUSWAHL MODUS / AUTOMAT/MANUEL » (sélection du mode automat./manuel) ou en français « MODE SELECT/AUTOMATIC/MANUAL »
• Sélection de la langue : pour changer la langue de l'affichage, maintenir la touche ENTER enfoncée lorsque vous raccordez la tension d'alimentation, à ce moment-là apparait le menu de sélection de la langue. Il est possible de choisir en DEUTSCH et ENGLISH (allemand et anglais) à l'aide des touches (-) ou (+). Commuter au besoin.
• Raccorder le cordon de charge en respectant les polarités (rouge = plus / noir = moins) aux douilles de sortie (OUTPUT). Raccorder l'accu à charge au cordon de charge. Le chargeur est maintenant en ordre de marche.
• Les touches MAN et AUTO permettent maintenant de basculer entre la charge ou la décharge manuelles ou automatiques.

Mode automatique

Le chargeur sélectionne lui-même la grandeur du courant et celle de la tension de charge.

CHARGE

START

NICD AUTO.

MODE

En actionnant plusieurs fois la touche MODE, il est possible de choisir entre CHARGE, DISCHARGE et DISC/-<CHAR, séparément pour les accus Cd-Ni et les accus NiMH.

• Une pression sur la touche START lance la procédure sélectionnée.

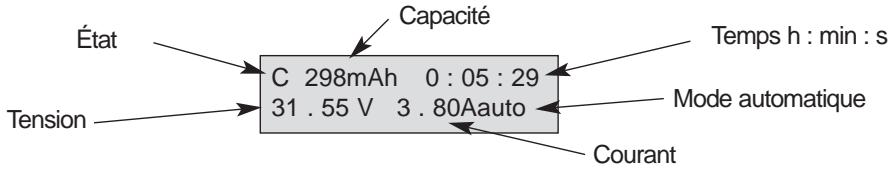

• Sur l'écran apparaissent la capacité, le temps, la tension et le courant. L'état instantané (C=CHARGE, D=DISCHARGE, F=FINISHED) est affiché en haut à gauche sur l'écran.

La procédure de charge ou de décharge est interrompue par la commutation automatique ou en actionnant la touche STOP.

Mode MANUEL

Avant de pouvoir lancer une charge ou une décharge, il faut effectuer les réglages suivants : type d'accu (Cd-Ni, NiMH, Pb), le nombre des éléments, la capacité de l'accu, le courant de charge et le courant de décharge.

Il est possible de sauvegarder jusqu'à dix de ces jours de paramètres dans les emplacements de mémoire de 0 à 9 et d'y accéder ensuite. Le menu de réglage indispensable apparait immédiatement après la sélection du mode manuel.

À noter : seules les valeurs de la première ligne peuvent être modifiées lorsque le symbole de la flèche clignote.

MEMORY SELECT 0<-BAT. TYPE NICD

Sélection de l'emplacement de mémoire : avec la touche + sélectionner le menu MEMORY SELECT, confirmer avec la touche ENTER, sélectionner l'emplacement de mémoire à l'aide des touches -/+, et confirmer avec la touche ENTER, cf. également le paragraphe « Sélection d'un emplacement de mémoire »

BAT. TYPE	NICD<-
BAT. CELL.	21 CELL

Sélection du type d'accu : avec la touche + sélectionner BAT. TYPE, confirmer avec la touche ENTER.

BAT. CELL.	21 CELL<-
BAT. CAP.	1800mAh

Saisie du nombre d'éléments : avec la touche + sélectionner BAT. CELL, confirmer avec la touche ENTER. Établir le nombre d'éléments à l'aide des touches -/+ et confirmer avec ENTER.

BAT. CAP. 1800mAh<-

CHAR. CUR. 4.5 A

Saisie de la capacité de l'accu : BAT. CAP : même principe que pour le nombre d'accus.

CHAR. CUR.	4.5 A<-
DISC. CUR.	2.5 A

Saisie du courant de charge : CHAR. CUR : même principe que pour le nombre d'accus.

DISC. CUR.	2.5 A<-
EXIT

Saisie du courant de décharge : DISC. CUR : même principe que pour le nombre d'accus. (ne pas possible pour des accus de plomb).

EXIT

SOUND

OFF

START

emplacement de mémoire

C 298mAh 0 : 05 : 29

31.55V 3.80A

Dans le point de menu EXIT il est possible, avec la touche ENTER, de sauter dans la sélection « AUTO / MANUEL » et sous SOUND il est possible, avec la touche ENTER, d'activer ou de désactiver la tonalité du vibreur.

Pour lancer la procédure de charge ou de décharge il faut d'abord confirmer le point de menu START à l'aide de la touche ENTER.

La touche MODE permet alors de choisir entre CHARGE, DISCHARGE et DISC-CHAR.

La touche START permet alors de lancer la procédure de charge ou de décharge.

Sur l'écran apparaissent la capacité, le temps, la tension et le courant. L'état instantané (C= CHARGE, D= DISCHARGE, F= FINISHED) est affiché en haut à gauche sur l'écran.

• La procédure de charge ou de décharge est interrompue par la commutation automatique ou en actionnant la touche STOP. Le dernier emplacement de mémoire est automatiquement activé lors de la mise en place de l'accu suivant.

Fonctions spéciales

Réglage du courant au cours d'une charge ou d'une décharge (uniquement en mode manuel)

CHARGE CURRENT 4.5A

DISCHARGE CUR. 2.5A

À l'aide des touches + et -, il est possible de modifier la grandeur du courant pendant la charge ou pendant la décharge.

Informations complémentaires.

Accès au réglage avec la fonction de touches doubles (actionner simultanément la touche + et la touche -) et feuilleter avec la touche + ou avec la touche -.

IN/OUT VOLTAGE 11.950 Vi 31.550 Vo

Tension d'entrée et tension de sortie

CHARGE VOLTAGE 30.075Vp 30.075Va

Pic de tension et tension momentanée

DISCH. VOLTAGE 27.300Vs 16.800Vc

Tension de décharge au début ou à la fin de la procédure de décharge

CHAR. 1990mAh DISC. 1720mAh

Capacité chargée ou capacité déchargée

CHAR. 0:17:35 DISC. 1:47:21

Durée de la charge ou de la décharge

0] NICD 21CL 1800 C:4.5A D:2.5A

Emplacement de mémoire, nombre d'éléments, capacité, courant de charge et de décharge

Messages de dérangement

Les messages de dérangement suivants peuvent être validés avec une touche quelconque une fois que la cause du dérangement a été supprimée.

+++OVERLOAD +++ +++PROTECT +++

Chargeur surcharge, le laisser refroidir

Tension d'alimentation inférieure à 9,5 volts

OUTPUT BATTERY CONNECT ERROR

Contrôler la liaison entre l'accu et le chargeur

OUTPUT BATTERY REVERSE POLARITY

Polarités de l'accu inversées, contrôle

Court-circuit à la sortie du chargeur, contrôle

OUTPUT BATTERY LOW VOLTAGE

Tension de l'accu trop faible. Contrôler le réglage du nombre d'éléments

OUTPUT BATTERY OVER VOLTAGE

Tension de l'accu trop élevée. Contrôler le réglage du nombre d'éléments

Tension d'entrée supérieure à 15,5 volts

TEMPERATURE SENSOR ERROR

Problème au niveau du thermocapteur e robbe

Problème au niveau de la mémoire interne -vente robbe.

Sélection d'un emplacement de mémoire que vous avez créé

• sélectionner le mode « MANUEL » à l'aide de la touche « MAN »
• sélectionner MEMORY SELECT à l'aide de la touche « + »
• sélectionner l'emplacement de mémoire correspondant à l'aide des touches « + » ou « - »
• actionner la touche « ENTER »
• sélectionner « START » à l'aide de la touche « - »
• actionner la touche « ENTER »
• modifier, le cas échéant, le mode CHARGE ou DISCHARGE ou DISC-CHAR avec la touche de mode
• lancer la procédure en actionnant la touche « START »

Généralités concernant la charge et la décharge d'accus

Il faut en règle générale observer formellement les recommandations du fabricant de l'accu, particulièrement en ce qui concerne les courants de charge maximaux.

Pour s'assurer que le dispositif de commutation automatique Delta-Peak en fin de charge fonctionne correctement, il ne faut mettre en charge rapide des accus dont les éléments sont parfaitement homogènes, c'est-à-dire que les accus neufs ou qui n'ont pas été utilisés depuis un certain temps doivent être déchargés à intervalles réguliers ou être formés avec de petits chargeurs assurant une charge de type C/10. Pour ce faire, branchez ces accus sur l'appareil sans en actionner aucune touche.

Une décharge complète de temps en temps a aussi un effet contre l'EFFET DE MEMOIRE des accus.

Avec des accus anciens ou également avec des accus de qualité moindre, il peut arriver que le réglage automatique du courant en mode automatique ne fonctionne pas correctement. Dans ces cas-là, il est recommandé d'utiliser le mode manuel.

Pour la charge ou la décharge d'accus d'émetteur installés dans l'ensemble de radiocommande, les fonctions de décharge ne sont disponibles que lorsque ou bien la diode de protection contre les inversions de polarité est shuntée ou bien lorsque l'accu a été désolidarisé de l'émetteur et est raccordé par un cordon de charge direct au chargeur.

L'adaptation de l'émetteur doit être effectuée par un spécialiste et de préférence par le service après-vente de robbe.

Remarques

Le courant de charge ou de décharge maximal dépend du nombre d’éléments de l’accu. - La fin de la charge ou de la décharge de l’accu ne doit pas intervenir en retardant la connexion de l’accu au chargeur. Achever systématiquement la charge à l’aide de la touche STOP. - La charge des accus au plomb n’est possible qu’en mode manuel.

Bloc d'alimentation secteur

• La mise en place du bloc d'alimentation secteur Power Peak 7A, ref. 8415, permet également d'utiliser le chargeur avec le réseau 230 volts, ce qui en fait un chargeur universel aussi bien adapté au secteur 230 volts CA qu'au courant continu 12 volts. Toutefois, les courants maximaux sont alors limités avec des accus pourvus de nombreux éléments.

Remarque concernant la compatibilité électromagnétique

Pour respecter les directives concernant la compatibilité électromagnétique, il faut, avant mise en service de l'appareil, munir le cordon de charge du noyau de ferrite joint comme indiqué sur les schémas ci-dessus.

Sous réserve de modification technique.
