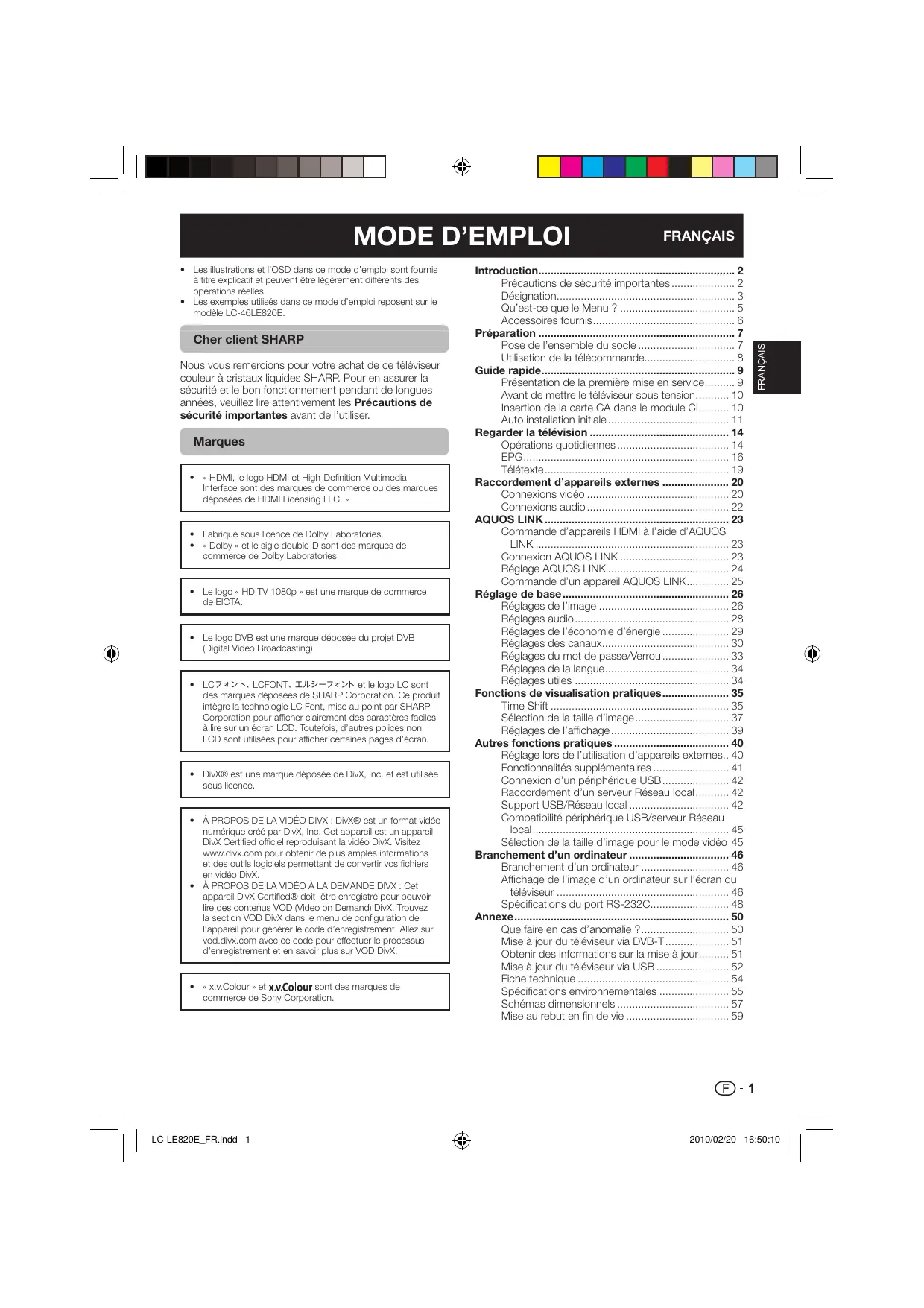

MODE D'EMPLOI LC-32CFG6022E SHARP
- Les illustrations et l'OSD dans ce mode d'emploi sont fournis à titre explicatif et peuvent être légèrement différents des opérations réelles.
- Les exemples utilisés dans ce mode d'emploi représentent le modèle LC-46LE820E.
Cher client SHARP
Nos vous remercions pour votre achat de ce téléviseur couleur à cristaux liquides SHARP. Pour en assurer la sécurité et le bon fonctionnement pendant de longues années, veillez lire attentivement les Précautions de sécurité importantes avant de l'utiliser.
Marques
- « HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC. » Fabrique sous licence de Dolby Laboratories.
- "Dolby" et le sigle double-D sont des marques de commerce de Dolby Laboratories.
- Le logo « HD TV 1080p » est une marque de commerce de EICTA.
- Le logo DVB est une marque déposée du projet DVB (Digital Video Broadcasting).
- LCHondaL, LCFONT, EulshHonda et le logo LC sont des marques déposées de SHARP Corporation. Ce produit intégre la technologie LC Font, mise au point par SHARP Corporation pour afficher clairément des caractères facés à dire sur un écran LCD. Toutefois, d'autres polices non LCD sont utilisées pour afficher certaines pages d'écran.
- DivX® est une marque déposée de DivX, Inc. et est utilisée sous licence.
- À PROPOS DE LA VIDEO DIVX: DivX® est un format vidéo numérique créé par DivX, Inc. Cet appareil est un appareil DivX Certified® officiel produisant la vidéo DivX. Visitez www.divx.com pour obtenir de plus amples informations et des outils logiciels permettant de convertir vos fichiers en vidéo DivX.
- À PROPOS DE LA VIDÉO À LA DEMANDE DIVX : Ce certificat DivX Certified® doit être enregistré pour pouvoir utiliser des contenus VOD (Video on Demand) DivX. Trouvez la section VOD DivX dans le menu de configuration de l'appareil pour générer le code d'enregistrement. Allez sur vod.divx.com avec ce code pour effectuer le processus d'enregistrement et en savoir plus sur VOD DivX.
- « x.vColour » et x.vColour sont des marques de commerce de Sony Corporation.
Précautions de sécurité importantes 2 Désignation 3 Qu'est-ce que le Menu ? 5 Accessoires fournis 6
Préparation 7
Pose de l'ensemble du socle 7 Utilisation de la télécommande. 8
Guide rapide 9
Présentation de la première mise en service. 9 Avant de mettre le téléviseur sous tension. 10 Insertion de la carte CA dans le module CI. 10 Auto installation initiale 11
Regarder la télévision 14
Opérations quotidiennes 14 EPG. 16 Télétexte 19
Raccordement d'appareils externes 20
Connexions vidéo 20 Connexions audio 22
AQUOS LINK 23
Commande d'appareils HDMI à l'aide d'AQUOS LINK 23 Connexion AQUOS LINK 23 Réglage AQUOS LINK 24 Commande d'un appareil AQUOS LINK. 25
Réglage de base 26
Réglages de l'image 26 Réglages audio 28 Réglages de l'économie d'énergie 29 Réglages des canaux 30 Réglages du mot de passe/Verrou 33 Réglages de la langue 34 Réglages utiles 34
Fonctions de visualisation pratiques 35

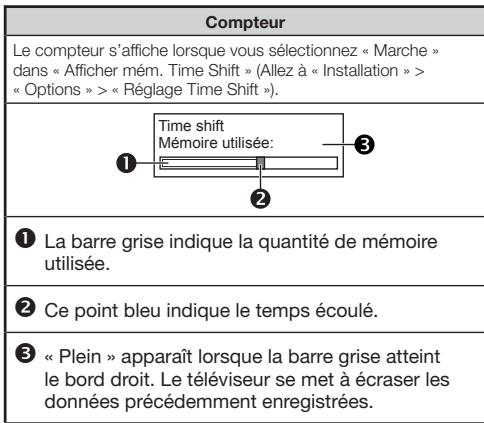

Time Shift 35 Selection de la taille d'image 37 Réglages de l'affichage 39
Autres fonctions pratiques 40
Réglage lors de l'utilisation d'appareils externes.. 40 Fonctionnalités supplémentaires 41 Connexion d'un périphérique USB 42 Raccordement d'un serveur Réseau local. 42 Support USB/Réseau local 42 Compatible périphérique USB/serveur Réseau local. 45 Sélection de la taille d'image pour le mode vidéo 45
Branchement d'un ordinateur 46
Branchement d'un ordinateur 46 Affichage de l'image d'un ordinateur sur l'écran du téléviseur 46 Spécifications du port RS-232C 48
Annexe 50
Que faire en cas d'anomalie ? 50 Mise à jour du téléviseur via DVB-T. 51 Obtenir des informations sur la mise à jour... 51 Mise à jour du téléviseur via USB 52 Fiche technique 54 Spécifications environnementales 55 Schémas dimensionnels 57 Mise au rebut en fin de vie 59
Précautions de sécurité importantes
Nettoyage — Débranche le cordon secteur de la prise électrique avant de nettoyer l'appareil. Utilisez un chiffon mouillé pour le nettoyer. N'utilise pas de produits nettoyant liquides ou en aerosols. Utilisez un chiffon doux et humide pour essuyer delicatement le panneau s'il est sale. Pour préserver le panneau, n'utilise pas de chiffon abrasif pour le nettoyer. Les produits chimiques pourraient endommager ou fissurer le coffret du téléviseur. Eau et humidite - N'utilise pas l'apparil a proximite de I'eau, pres d'une baignore, d'un lavabo, d'un evier, d'une machine a lever, d'une piscine et dans un sous-sol humide. - Ne placez pas de vases ou tout autre recipient compli d'eau sur cet appeaire. L'eau pourrait se reversser sur celui-ci et entrainer un incende ou une electrocution. - Support — Ne placez pas l'appareil sur un chariot, un support, un trépied ou une table instable. Ceci risquerais de causer la chute de l'appareil et de provoquer par là des blessures graves et d'endommager l'appareil. Utilisé uniquement un chariot, un support, un trépied, une applique ou une table recommends par le fabriquant ou vendus avec l'appareil. Pour monter l'appareil sur un mur, suivez les instructions du fabricant. N'utilise que du matériel recommandé par ce dernier. Pour déplacer l'appareil placé sur un chariot, précisé au transport avec précaution. Des arrêts brusques, une force excessive ou des irrégulariés de la surface du sol peuvent provoquer la chute de l'appareil. - Ventilation — Les évets et autres ouvertures du coffret sont destinés à la ventilation. Ne les recouvre pas et ne les bloquez pas car une ventilation insuffisante risque de provoquer une surchaufée et/ou de réduire la durée de vie de l'appréel. Ne place pas l'appréel sur un lit, un sofa, un tapis ou une autre surface similaire risquant de bloquer les ouvertures de ventilation. Ce produit n'est pas concu pour être encastré; ne le place pas dans des endroits clos comme une bibliothèque ou une étagère, sauf si une ventilation adequate est prévue ou si les instructions du fabriçant sont respectées. Le panneau LCD utilise dans ce appelléit est en verre. Il peut donc se briser s'il tombe ou s'il subit un choc. Veilze à ne pas vous blesser avec des éclats de verre si le panneau LCD viennent à se briser. - Sources de chaleur - Eloiignez l'apparil des sources de chaleur comme les radiateurs, les chauffages et autres approvels produitant de la chaleur (y compris les amplifieuteurs). - Afin d'empecher tout incendie, ne placez jamais une bougie ou autres flammes nues au dessus ou pres de l'ensemble du téléoperator. - Afin d'empêcher tout incendie ou électrocution, ne placez pas le cordon secteur sous l'ensemble du télévisuer ou autres objets volumineux. - Casque — Ne mettez pas le volume à un niveau élevé. Les spécialistes de l'oreille déconseillent l'écoute prolongée à des niveaux sonores élevés. N'affichez pas une image fixe pendant une période prolongee, sous peine de laisser une image rémanente à l'écran. - Il y a toujours consommation d'énergie si la prise principale est branchée. - Entretien - Ne tentative pas de préfécer même à l'entretien de l'appareil. La dépose des couvercles risque de vous exposer à de haute tensions et d'autres situations dangereuses. Faibles appel à un technicien qualifié pour l'entretien.
Le panneau LCD est un appareil de très haute technologie vous offrant des détails fins de l'image.
Du fait d'un grand nombre de pixels, un certain nombre de pixels non actifs peuvent occasionnellement apparaître à l'écran sous la forme de points fixes bleus, verts ou rouges. Ceci rentre dans les spécifications du produit et ne constitue pas un défaut.
Précautions lors du transport du téléviseur
Lors du transport du téléviseur, ne le transporte pas en le tenant par les haut-parleurs. Veillez à tout le transporter à deux, en le tenant à deux mains — une main de chaque côté du téléviseur.
Avertissement
Pour empêcher la propagation d'un incendie, tenez toujours bougies ou autres flammes nues à l'écart de ce produit.

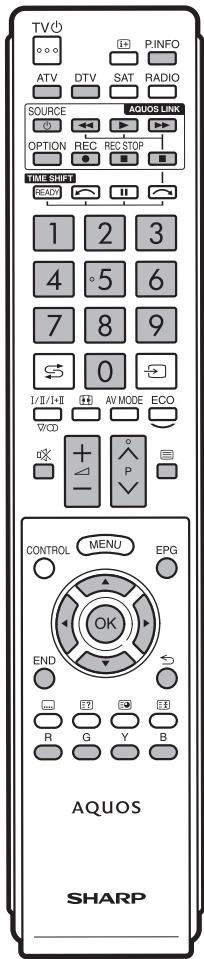

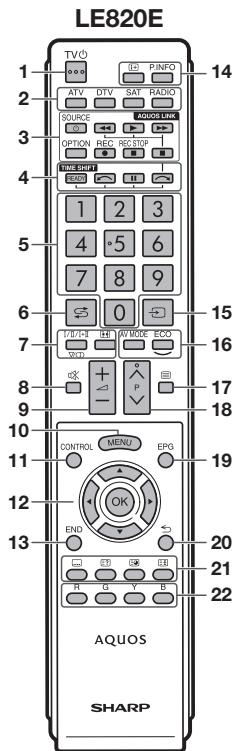

1 TV (veille/marche)
(Page 14)
2 ATV
Appuyez sur cette touche pour accéder au mode télévision analogue traditionnel.
Appuyez sur cette touche pour acceder au mode téléphonique.
Cette fonction n'est pas disponible pour la série de modèle 820 et 810.
RADIO
DTV : Bascule entre le mode Radio et Données.
Lorsque la diffusion des données (pas de radiodiffusion) est transmise par DVB, la radiodiffusion est sautée.
3 Touches AQUOS LINK
Si un appareil extérieur comme un lecteur BD AQUOS est raccordé au téléviseur par l'intermédiaire de câbles HDMI et est compatible avec AQUOS LINK, vous pouvez utiliser ces touches AQUOS LINK. Voir page 23 et 25 pour les détails.
- Les quatre touches (▲, ▼, △, □) sont opérationnelles pendant le Time Shift (décalage temporel) pour la série de méthode 820.
Appuyez sur cette touche pour enregistrer provisoirement l'émission que vous regardez si vous nevez l'interrompue pour répondre au téléphone par exemple (Pages 35-36).
- Cette fonction n'est disponible que pour la série de modèle 820.
5 Touches numériques 0-9
Pour sélectionner le canal.
Entrez les nombres de votre besoin. Réglez la page en mode Télétexte.
- Si vous avez sélectionné les cinq pays nordiques (la Suède, la Norvège, la Finlande, le Danemark ou l'Islande) pour le réglage du pays dans le menu « Autoinstallation » (Page 30), les services DTV sont de quatre chiffres. Pour les autres pays, ils sont de trois chiffres.
6 S flash-back
Appuyez sur cette touche pour revenir à l'entrée externe ou au canal précédemment sélection.
7 I/ii/i-1 (mode sonore)
Sélectionne le mode son multiplex (Page 15).
Sélectionnez le mode grand écran (Pages 37, 45 et 46).
8 (Sourdine)
Marche/arrêt du son du téléviseur.
LE810E
9 4 + / - (Volume)
Augmente/baisse le volume sonore du téléviseur.
Marche/arrêt de l'écran du « Menu ».
Appuyez sur cette touche pour afficher le panneau permettant d'utiliser certaines fonctions à l'écran.
12 / / (curseur)
Sélectionne la rubrique désirée sur l'écran de réglage.
Écoute une commande au sein de l'écran du « Menu »
ATV/DTV : Affiche la « Liste CANAUX » lorsqu'aucun autre écran du « Menu » n'est écédué.
Quitte l'écran du « Menu »

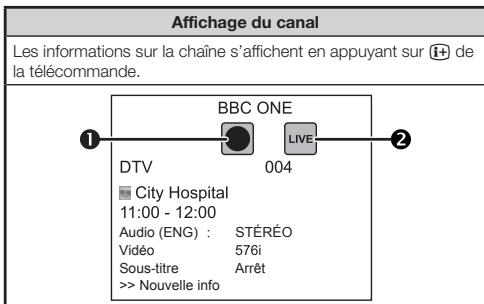

Appuyez sur cette touche pour afficher les informations sur la chaîne (numéro de canal, signal, etc.) dans le coin supérieur droit de l'écran (Page 39).
Appuyez sur cette touche pour afficher les informations sur les émissions transmises par diffusion vidéo numérique (DTV uniquement).
15 (Entrée)
Sélectionne une source d'entrée (Page 15).
16 AV MODE
Sélectionne un réglage vidéo (Page 26).
ECO (standard/avancé/arret)
Sélectionnez le réglage « Eco. d’énergie » (Page 29).
17 (Téletexte)
ATV: Affiche le télétexte analogue (Page 19).
DTV: Sélectionne MHEG-5 et le télétexte pour la télévision numérique (DTV) (Page 19).
18 P/v
Sélectionne le canal télévisé.

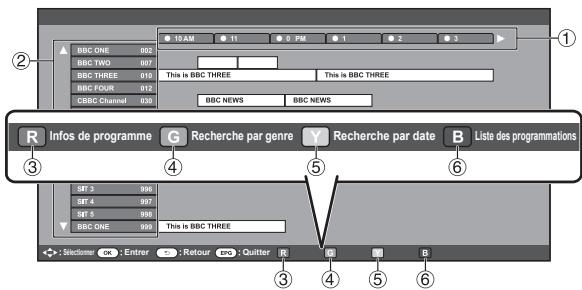

19 EPG
DTV : Affiche l'écran EPG (Pages 16-18).
20 § (Retour)
Revenez à l'écran de « Menu » précédent.
Touches pour les opérations pratiques
Active/désactive les langues des sous-titres (Pages 19 et 34).
E (geler/maintenir)
Appuyez sur cette touche pour faire un arrêt sur image sur une image animée.
Télétexte : Interrompt la mise à jour automatique des pages télétexte ou libère le mode de maintien.
22 Touches r/g/y/b (couleur)
Les touches de couleur seront à sélectionner les rubriques colorées équivalentes sur l'écran (EPG, MHEG-5, Télétexte, par ex.).

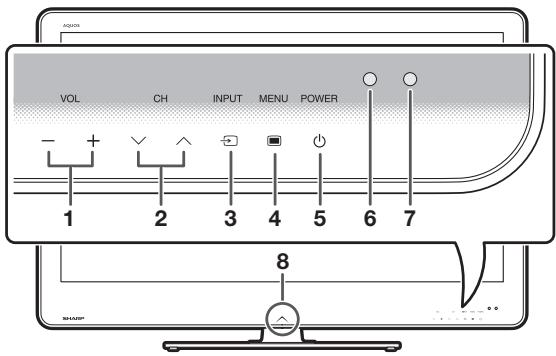

Téléviseur (vue de face)
1 VOL- 1 / + (Touches de volume) 2 CHV/An (Touches de programme [canal]) 3 INPUT (Touch de source d'entrée) 4 MENU (Touch de menu) 5 POWER (Touched alimentation) 6 Capteur OPC 7 Capteur de télécommande 8 DEL d'éclairage

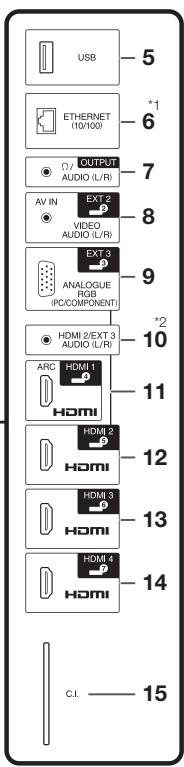

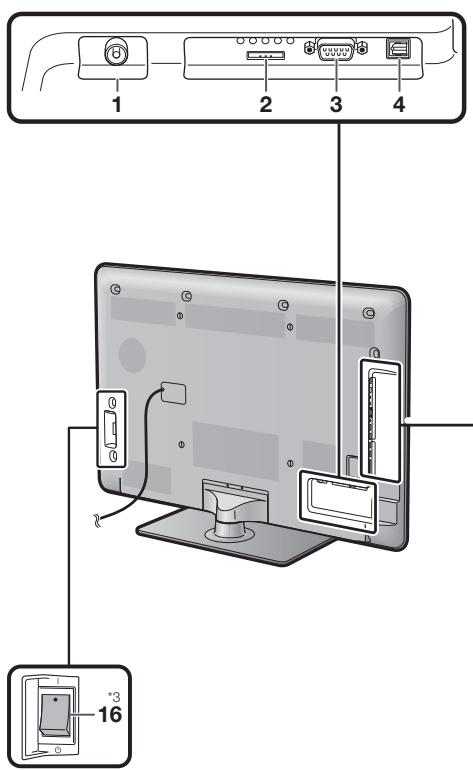

Téléviseur (vue de dos)
1 Prise d'antenne 2 Prise EXT 1 (RGB) 3 Prise RS-232C 4 Prise DIGITAL AUDIO OUTPUT 5 Prise USB 6 Prise ETHERNET (10/100) 7 Prise OUTPUT (Casque/AUDIO (L/R)) 8 Prise EXT 2 (AV IN/VIDEO/AUDIO (L/R)) 9 Prise EXT 3 (ANALOGUE RGB (PC/COMPONENT)) 10 Prise HDMI 2/EXT 3 AUDIO (L/R) 11 Prise HDMI 1 (HDMI/ARC) 12 Prise HDMI 2 (HDMI) 13 Prise HDMI 3 (HDMI) 14 Prise HDMI 4 (HDMI) 15 Fente CI (COMMON INTERFACE) 16 Commutateur MAIN POWER
Avertissement
- Une pression sonore trop forte des écouteurs ou du casque peut entraîner une perte auditive.
- Ne mettez pas le volume à un niveau élevé. Les spécialistes de l'oreille déconseillent l'écoute prolongée à des niveaux sonores élevés.

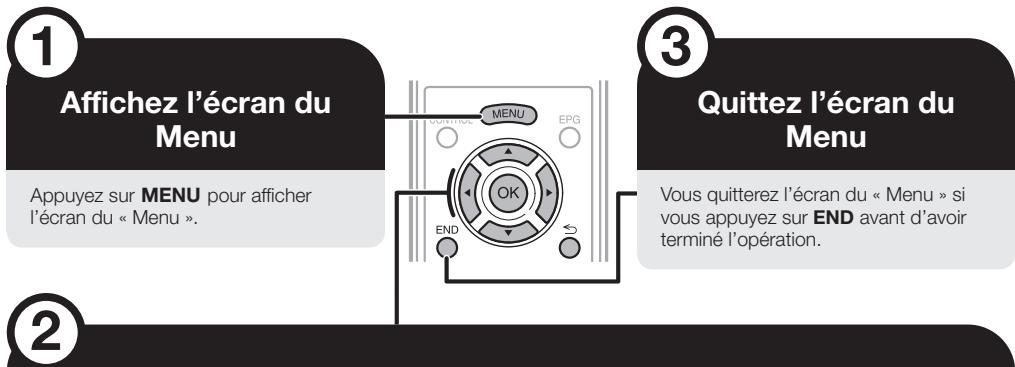

Il est nécessaire d'afficher l'OSD pour procéder aux réglages du téléviseur. L'OSD pour les réglages s'appelle « Menu ». Le « Menu » permet d'effectuer divers réglages et ajustements.

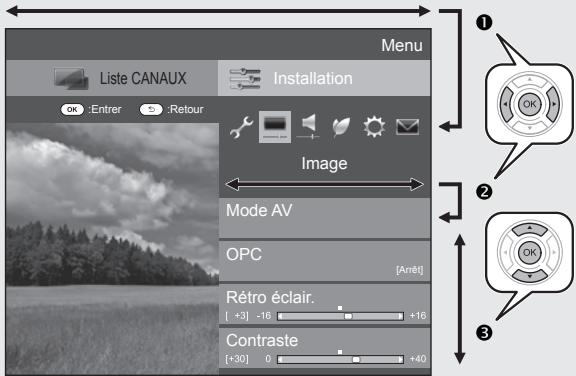

Sélectionnez une rubrique
Le « Menu » est classé par catégories de réglage pour améliorer l'expérience télévisuelle.
1 Appuyez sur pour sélectionner le menu desired, et appuyez ensuite sur OK. Appuyez sur pour revenir à la catégorie de menu précédente. 2 Appuyez sur pour sélectionner le sous-menu désire, et appuyez ensuite sur OK. 3 Appuyez sur / pour sélectionner la rubrique que vous souhaitez sélectionner ou ajuster, et appuyez ensuite sur OK.

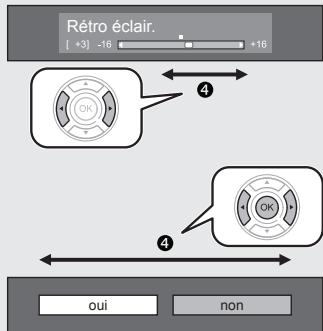

Sélection des options
4 Appuyez sur △ / ▽ ou △ / ▹ pour configurer la commande pour améliorer l'expérience télévisuelle, et appuyez ensuite sur OK.
Remarque
- Reportez-vous à l'affichage du guide sous la barre du menu pour savoir quand appuyer sur la touche OK.
LCFONT
Ce produit intègre la technologie LC Font, mise au point par SHARP Corporation pour afficher clairement des caractères faces à sur les écrans LCD.
Remarque
- Les options du « Menu » sont différentes selon les modes d'entrée sélectionnés, mais les marches à suivre sont les mêmes.
- Les rubriques suivies de ne peuvent pas être sélectionnées pour diverses raisons.
- Certaines rubriques ne peuvent pas être sélectionnées selon les types de signal, les réglages facultatifs ou les appareils raccordés.
Opérations sans télécommande
Cette fonction s'avère pratique lorsque la télécommande n'est pas à portée de main.
1 Appuyez sur MENU pour afficher l'écran du « Menu ».
2 Appuyez sur CHV/au lieu de / ou sur VOL-/+ au lieu pour sélectionner la rubrique.
3 Appuyez sur INPUT pour valider le réglage.
L'affichage guide sous la barre du menu indique les opérations pour l'OSD.
- La barre au-dessus est un guide opérationnel pour la télécommande. La barre change d'après chaque écran de réglage du menu.
Accessoires fournis
Télécommande (x1)
Pages 3 et 8
Pile alcaline format « AAA » (× 2)
Page 8
Serre-cables (x1)
Page 10
Cable composantes RVB (x1)
Page 21
Cable Péritel (x 1)
Page 21
Cable AV (x 1)
Pages 21 et 22
Ensemble du socle (x1)
Page 7
Mode d'emploi (ce document)

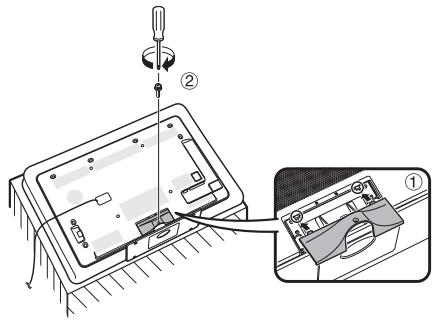

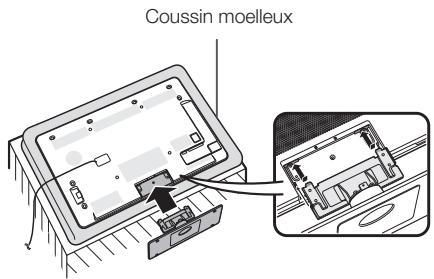

Pose de l'ensemble du socle
- Avant de procéder aux opérations, étendez un rebours sur la surface de travail sur laquelle vous placerez le téléseur. Ceci lui évitera d’être endommagé.
Attention
Fixez le socle dans le bon sens. Veillez à bien suivre les instructions. Un montage incorrect du socle peut entraîner la chute du téléviseur.
1 Confirmez la présence des neuf vis (quatre vis longues et cinq vis courtes) fournies avec l'ensemble du socle.

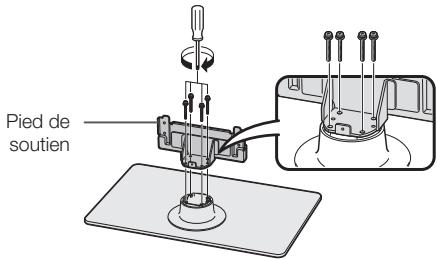

2 Fixez le pied de soutien pour l'ensemble du socle sur la base à l'aide des quatre vis longues avec le tournevis comme illustré.
3 Insérez le socle dans les ouvertures sous le téléviseur (maintenez le socle afin qu'il ne tombe pas du bord de la surface de travail).

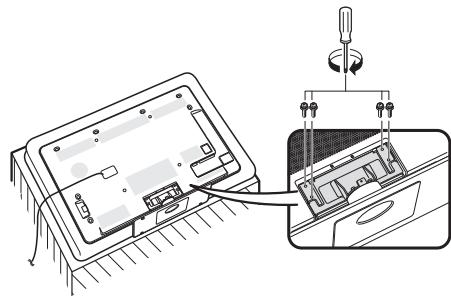

4 Insérez et serrez les quatre vis courtes dans les quatre trous de vis au dos du téléviseur.
Pose du cache-socle.
Faites glisser le cache-socle dans les deux cliquets sur la base du socle. Insérez et serrez une vis courte dans l'orifice au centre du cache-socle.
Remarque
- Pour déposer le socle, procédez aux étapes ci-dessus dans l'ordre inverse.
- Aucun tournevis n'est fourni avec ce produit.
- La base du socle est en verre. Par conséquent, prenez garde de ne pas la faire tomber, ni d'exercer une pression dessus.
- Ne posez pas d'objets lourds sur la base du socle.
Insertion des piles
Avant d'utiliser le téléviseur pour la première fois, insérez deux piles alcalines format « AAA ». Lorsque les piles sont épuisées et que la télécommande ne fonctionne plus, remplacez les piles par des piles format « AAA » nouvelles.
1 Ouvrez le couvercle du compartiment des piles. 2 Insérez les deux piles alcalines format « AAA » fournies. - Placez les piles en faisant correspondre leurs bornes avec les indications (+) et (-) dans le compartiment des piles.
3 Refermez le couvercle.
Attention
Une utilisation incorrecte des piles peut entraîner une fuite de produits chimiques ou même une explosion. Veillez à bien suivre les instructions ci-dessous.
- N'utilisez pas ensemble des piles de types différents. Les autres piles ont des caractéristiques différentes. N'utilisez pas ensembles des piles usagées et neuves. Ceci peut raccourcir la durée de vie des piles neuves ou provoquer des fuites des piles usagées.
- Retirez les piles dès qu'elles sont usées. Les produits chimiques s'échappant d'une pile peuvent provoquer une allergie. En cas de fuite, essuyez soigneusement avec un chiffon.
- Les piles fournies avec l'appareil peuvent avoir une durée de vie plus courte que prévue en raison des conditions de stockage. Si vous n'avez pas l'intention d'utiliser la télécommande pendant une période prolongée, retirez les piles. Lorsque vous remplacez les piles, utilisez des piles alcalines plutot que des piles au zinc-carbone.
Remarque sur la mise au rebut des piles
Les piles fournies ne contiennent pas de matériaux dangereux, comme du cadmium, du plomb ou du mercure. Les réglementations sur les piles usagées stipulent que les piles ne doivent plus être jetées avec les ordures ménagères. Déposez gratuitement les piles usagées dans les bacs collecteurs indiqués mis en place à cet effet dans les magasins.

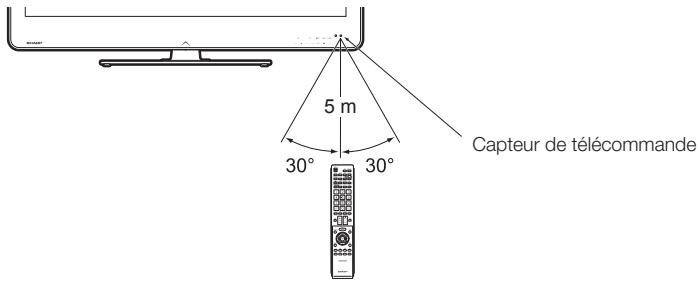

Angle de la télécommande
Utilisez la télécommande en la dirigeant vers le capteur de télécommande. Des objets placés entre la télécommande et le capteur peuvent gêner le bon fonctionnement de la télécommande.
Précautions sur la télécommande
- N'exposez pas la télécommande à des chocs. Ne l'exposez pas non plus à des liquides et ne la placez pas dans des endroits très humides.
- N’installez pas, ni n’exposez la télécommande directement au soleil. La chaleur risquerait de la déformer.
- La télécommande risque de ne pas fonctionner correctement si le capteur de télécommande du téléviseur est directement exposé au soleil ou à un éclairage violent. Dans ce cas, modifie l'angle de l'éclairage ou du téléviseur, ou rapproche la télécommande du capteur de télécommande.
Présentation de la première mise en service
Suivez une par une les étapes ci-dessous lorsque vous utilisez le téléviseur pour la première fois. Il se peut que certaines étapes ne soient pas nécessaires en fonction de l'installation et des raccordements de votre téléviseur.
1. Branchez le câble d'antenne à la prise d'antenne (Page 10).
Au besoin, insérez la carte CA dans la fente CI pour voir les émissions cryptées (Page 10).
Branchez le cordon secteur dans la prise électrique (Page 10).
La forme de la prise peut être différente dans certains pays.
1 Vérifiez que le commutateur MAIN POWER au dos du téléviseur est placé sur (I).
Le réglage par défaut pour le commutateur MAIN POWER est placé sur marche (I).
2 Allumez le téléviseur avec POWER (Page 14).
3 Exécutez l'installation automatique initiale (Page 11).
Réglage de la langue ✓ Réglage Domicile/Magasin Réglage du pays Réglage de la recherche de canaux
Lancer la recherche des canaux
Félicitations ! Vous pouvez à présent regarder la télévision.
Au besoin, ajustez l'antenne pour obtenir la meilleure réception de signal possible (Page 13).

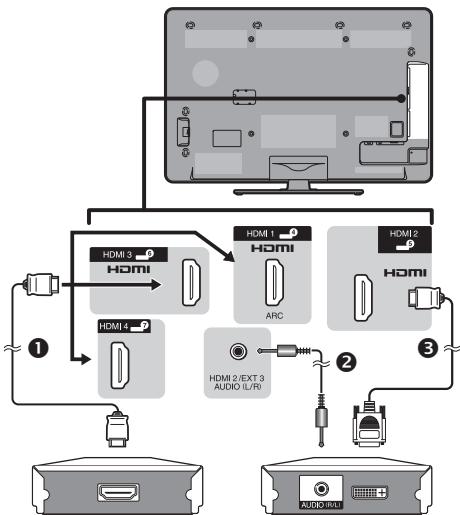

Brancher des appareils externes

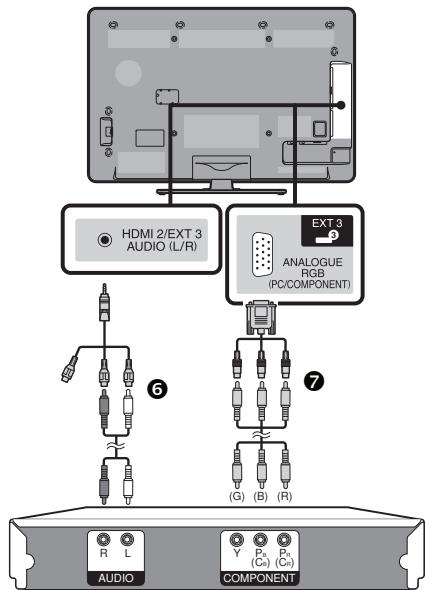

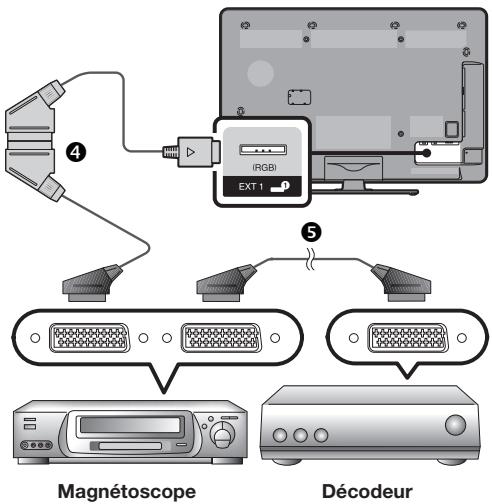

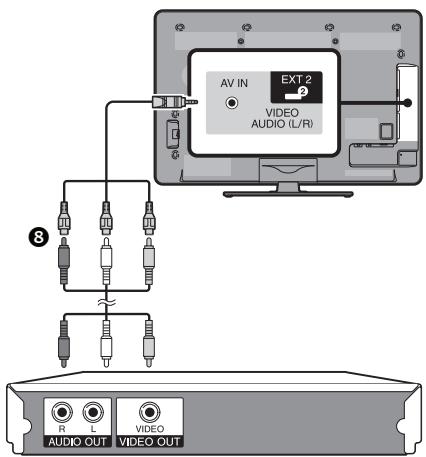

1 Branchez des appareils externes comme un lecteur/enregistreur DVD conformément aux instructions (Pages 20-22).

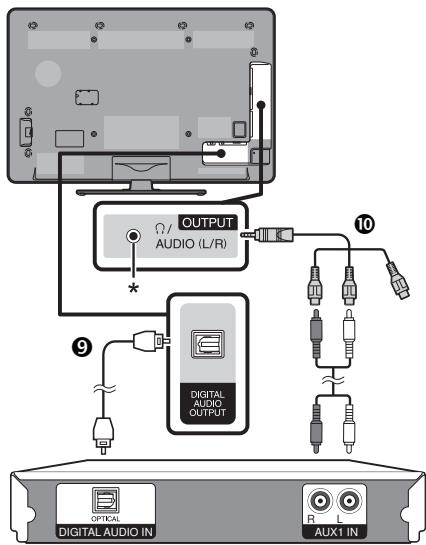

2 Branchez des appareils audio externes comme des enceintes/amplificateurs conformément aux instructions (Page 22).

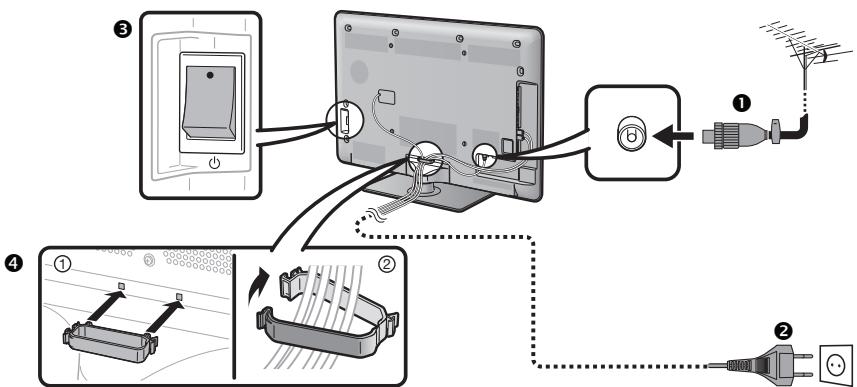

Avant de mettre le téléviseur sous tension
Fiche DIN45325 standard (IEC 169-2) Câble coaxial 75 Ω Cordon secteur (la forme de la prise peut être différente dans certains pays) 3 Vérifiez que le commutateur MAIN POWER au dos du téléviseur est placé sur (I). 4 Serre-cables (attachez les cables avec le serre-cables)
Placez le téléviseur près de la prise électrique et gardez la fiche du cordon d'alimentation à proximité.
Insertion de la carte CA dans le module CI
Un module d'interface commune (module CI) et une carte CA doivent être insérés dans la fente CI de votre téléviseur pour recevoir des chaînes numériques cryptées.
1. Insérez soigneusement le module CI dans la fente CI avec la partie contact tournée vers l'avant. 2. Le logo sur le module CI doit être tourné vers l'extérieur par rapport au dos du téléviseur.
Allez à « Menu » > « Installation » > « Options » > « Menu Cl ».
- Ce menu est disponible uniquement pour les chaînes numériques.
- Le contenu de ce menu dépend du fournisseur du module CI.
Module
Les informations générales sur le module Cl s'affichent.
Les paramètres de réglage de chaque carte CA s'affichent.
Enquête
Vous pouvez saisir des valeurs numériques comme un mot de passe ici.
Remarque
- Il faut compléter environ 30 secondes pour certifier la clé du produit lorsqu vous insérez pour la première fois une carte CA dans le module Cl compatible CI+. Ce processus peut échouer en l'absence d'une prise d'entrée d'antenne ou si vous n'avez pas jamais exécuté « Autoinstallation ». Le module Cl compatible procède quelquefois à la mise à niveau de son microprogramme. Il se peut que vous ne receviez aucune image télévisée avec la mise à niveau. Seule la touche d'alimentation est utilisable pendant la mise à niveau. Le module Cl compatible Cl+ ne vous permet pas de regarder des programmes protégés contre la copie sur la sortie netteur. Le cas échéant, l'icône de protection contre la copie s'affiche dans les informations sur le programme lorsque vous appuyez sur P. INFO. * Icône de protection :
- Si le téléviseur affiche un message de confirmation pour la carte CA pendant la réception d'émissions compatibles Cl+, suivez les invitations à l'écran. Assurez-vous que le module Cl est correctement inséré.
Autoinstallation initiale
L'assistant pour l'auto installation initiale apparait lorsque le téléviseur est mis sous tension pour la première fois après l'achat. Suivez les menus et procédez aux réglages nécessaires les uns après les autres.
Confirmez ce qui suit avant de mettre le téléviseur sous tension
Le câble d'antenne est-il raccordé? Le cordon secteur est-il branché? Le commutateur MAIN POWER est-il placé sur | ?
Appuyez sur POWER du téléviseur.
- L'assistant pour l'auto-installation initiale apparait.
Réglage de l'OSD.
Appuyez sur / / pour sélectionner la langue de votre, et appuyez ensuite sur OK.
Sélection de l'emplacement du téléviseur.
DOMICILE
MAGASIN
Appuyez sur pour décider ou vous utiliserez ce téléviseur, et appuyez ensuite sur OK.
L'écran de confirmation apparait en incrustation uniquement lorsque « MAGASIN » est sélectionné. Appuyez sur « pour sélectionner « Oui » ou « Non » - DOMICILE: « STANDARD » sera la valeur par défaut pour le réglage « Mode AV », - MAGASIN: « DYNAMIQUE (Fixe) » sera la valeur par défaut pour le réglage « Mode AV», Si « Mode AV » est modifié, le téléviseur reviendra automatiquement à « DYNAMIQUE (Fixe) » si aucune signal n'est reçu du téléviseur ou de la télécommande pendant 30 minutes. - MAGASIN : Une image de démonstration s'affichera une fois l'installation initiale terminée. Si vous avez choisi « MAGASIN » par erreur, allez à « Installation » « Voir réglage » > « Réinitial. » > sélectionnez à nouveau « DOMICILE »
Réglage du pays.
Appuyez sur / / pour sélectionner le pays ou la région de votre choix, et appuyez ensuite sur OK.
- Cet écran de réglage n'apparaît que pendant la première installation.
Remarque
- Si vous avez sélectionné « Suède » dans le réglage pays, vous pouvez opter pour « ComHem » comme câblo-opérateur. Reportez-vous à l'indication ComHem aux étapes ou instructions suivantes à propos du réglage de « ComHem ».
5 Lancement de la recherche des canaux.
Recherche numérique
Recherche analogue
Appuyez sur « pour sélectionner « Recherche numérique » ou « Recherche analogue », et appuyez ensuite sur OK.
- Pour regarder à la fois des émissions analogiques et numériques, il est nécessaire de passer aux réglages d'Autoinstallation pour chaque format (Page 30).
- Si vous souhaitez rechercher davantage d'émissions, procédez à la « Recherche supplémentaire » à partir du menu « Installation programme » (Pages 30–32).
Remarque
- Si vous éteignez le téléviseur pendant la recherche des canaux, l'assistant pour l'auto-installation initiale n'apparaît pas. La fonction d'auto-installation vous permet d'exécuter à nouveau l'installation dans « Installation » > « Voir réglée » (Page 30).
- L'assistant pour l'auto installation initiale s'interrompt si vous n'utilisez pas le téléviseur pendant 30 minutes avant de rechercher des chaîns.
- Une fois l'auto installation initiale terminée, le code secret par défaut est automatiquement réglé à « 1234 ». Pour modifier le code secret, reportez-vous à Réglages du mot de passe/Vérou (Page 33). Pour effacer le code secret (la saisie du code secret ne sera plus nécessaire), reportez-vous à EFFACEMENT DU CODE SECRET (Page 50). Lorsque « Italie » est sélectionné dans le réglage pays, la restriction d'âge par défaut est régulée à 18 ans.
Réglage des émissions numériques
Appuyez sur « pour sélectionner « Hertzienne » ou « Câble », et appuyez ensuite sur OK.
Hertzienne
Cable
- Si vous avez sélectionné « Suede » dans le réglage pays et sélectionnez « Câble », vous pouvez opter pour « ComHem » comme cablo-opérateur.
Recherche d'émissions hertziennes
Le téléviseur recherche, trie et mémorise toutes les chaînes de télévision recevables d'après leurs réglages et l'antenne raccordée.
- Pour arrêter en cours l'auto-installation initiale, appuyez sur
Recherche d'émissions par câble
Pour modifier chaque élément selon le réglage ajustat :
① Appuyez sur ▲/▼ pour sélectionner le menu, et appuyez ensuite sur OK.
| Stations cryptées | [oui] |
| Méthode de recherche | [Chaine] |
| Fréquence de début | [47,0] |
| Identifient Réseau | [Aucune] |
| Débit symbol 1 | [6875] |
| Débit symbol 2 | [6900] |
| Modulation MAQ 1 | [64] |
| Modulation MAQ 2 | [256] |
| Réinitial. | |
| Début de la recherche | |
② Appuyez sur ▲/▼/▲ ou 0-9 pour sélectionner ou saisir l'élément/ Valeur adéquat, et appuyez ensuite sur OK. ③ Appuyez sur / pour sélectionner « Début de la recherche », et appuyez ensuite sur OK. ④ Appuyez sur ↓/▶ pour sélectionner « Oui » afin de lancer la recherche d'émissions par cable, et appuyez ensuite sur OK. ⑤ Le téléviseur cherche, trie et mémorise toutes les chaînes de télévision recevables d'après leurs réglages et l'antenne raccordée. - Pour arrêter en cours l'auto installation initiale, appuyez sur .
- Le menu « Stations cryptées » et le menu « Méthode de recherche » ne s'affichent pas sur l'écran étant donné que chaque élément de ces menus est fixe.
- La valeur de la « Fréquence de début » et « Identifiant Réseau » doit être régulée à la valeur spécifique par le câblo-opérateur.
| Menu | Description | Rubriques sélectionnables |
| Stations cryptées | Vous permet de spécifique si vous devez ajouter des services de télévision payante. | oui, non |
| Méthode de recherche | Vous permet de spécifique pour méthode de recherche de canaux. | Chaîne : Extrait toutes les informations d'une chaîne (rapide, mais nécessite les chaines de télévision correspondantes). Fréquence : Vérifichyacoque fréquence dans la plage (lent). Rapide*2: Tous les services sont recherchés fréquence par fréquence. Ce menu n'est opérationnel que si votre câblo-opérateur foumit la fréquence et l'identifant Résseau (chaîne directionnelle, par ex.). |
| Fréquence de début | | De 47,0–858,0 MHz |
| Identifient Réseau | Permet de spécifique le réseau. Reglez cette option pour n'enregistrer que l'Identifant Réseau spécifique sans enregistrer de services particuliers. | Aucune, 0–65535 |
| Débit symbol 1*1 | Les débits de symbole sont spécifique par le câblo-opérateur. Saisissez la valeur reçue pour CATV. | 1000–9000 |
| Débit symbol 2*1 | Les débits de symbole sont spécifique par le câblo-opérateur. Saisissez la valeur reçue pour CATV. | 1000–9000 |
| Modulation MAQ 1 | | 16, 32, 64, 128, 256 |
| Modulation MAQ 2 | | Aucune, 16, 32, 64, 128, 256 |
1 Configurez « Débit symbol 2 » si le cablo-opérateur utilise plusieurs débits de symbole.
2 Lorsque « Rapide » est sélectionné, « Station cryptée » est automatiquement réglée sur « Non ».
*2 Lorsque « Rapide » est sélectionné, « Aucune » pour le menu « Identifiant Réseau » ne peut pas être sélectionné.
- Si vous avez sélectionné « Suide » dans le réglage pays et sélectionnez « Câble », vous pouvez opter pour « ComHem » comme câblo-opérateur. Suivez les invitations à l'écran.
Réglage des émissions analogiques
Le téléviseurcherche, trie et mémorise toutes les chaînes de télévision recevables d'après leurs réglages et l'antenne raccordée.
- Pour arrêter en cours l'auto installation initiale, appuyez sur
Vérification de la force du signal et de la force du canal (dvb-t/c)
Si vous installez une antenne DVB-T/C pour la première fois ou la déplacez, il est recommandé d'ajuster l'alignement de l'antenne pour avoir une bonne réception et de vérifier sur l'écran de réglage d'antenne.

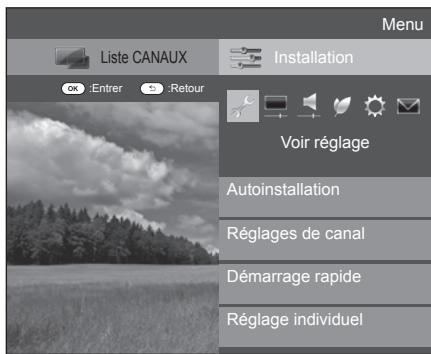

1 Allez à « Menu » > « Installation » > « Voir réglage » > « Réglages de canal » > « Rég. Antenne-DIGITAL »

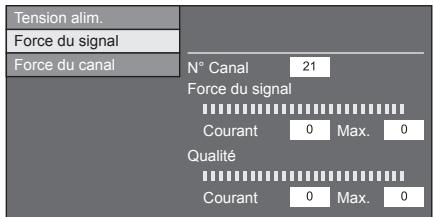

Vérification de la force du signal
2 Appuyez sur △/▽ pour sélectionner « Force du signal », et appuyez ensuite sur OK.
Vérification de la force du canal
Appuyez sur △/▽ pour sélectionner « Force du canal », et appuyez ensuite sur OK.
- Vous pouvez saisir une bande fréquence spécifique à l'aide des touches numériques 0-9.
Force du canal de DVB-T
| Tension alarm. | Fréquence 4 7 4 . 0 Mhz |
| Force du signal |
| Force du canal | N° Canal 21 |
| Force du signal |
| Courant 0 Max. 0 |
| Qualité |
| Courant 0 Max. 0 |
Force du canal de DVB-C
| Tension aim. | Fréquence | 4 | 7 | 4 | 0 | Mhz |
| Force du signal | Débit de symboles | * | * | * | * | |
| Force du canal | Modulation MAQ | 64 | |
| Force du signal | | | | | |
| Courant | 0 | Max. | 0 | |
| Qualité | | | | | |
| Courant | 0 | Max. | 0 | |
4 Positionnez et alignez l'antenne de telle manière que les valeurs maximales possibles pour « Force du signal » et « Qualité » soient obtenues.
Remarque
- Les valeurs de « Force du signal » et « Qualité » indiquent quand vérifier l'alignement correct de l'antenne.
Alimentation électrique vers l'antenne
Veuillez alimenter l'antenne pour recevoir les chaînes numériques/terrestres après avoir branché le câble d'antenne à la prise d'antenne à l'arrière du téléviseur.
1 Appuyez sur MENU pour afficher l'écran du « Menu ».
2 Appuyez sur / pour sélectionner « Installation », et appuyez ensuite sur OK.
3 Appuyez sur / pour sélectionner « Voir réglage », et appuyez ensuite sur OK.
4 Appuyez sur / pour sélectionner « Reglages de canal », et appuyez ensuite sur OK.
5 Appuyez sur / pour sélectionner « Rég. Antenne-DIGITAL », et appuyez ensuite sur OK.
6 Appuyez sur / pour sélectionner « Tension alim. », et appuyez ensuite sur OK.
7 Appuyez sur / pour sélectionner « Marche », et appuyez ensuite sur OK.
Allumer/éteindre le téléviseur
1 Placez le commutateur MAIN POWER au dos du téléviseur sur (I) (Page 4). 2 Pour allumer le téléviseur, appuyez sur POWER du téléviseur ou sur TV de la télécommande. 3 Pour éteindre le téléviseur, appuyez sur POWER du téléviseur ou sur TV de la télécommande. 4 Placez le commutateur MAIN POWER au dos du téléviseur sur () (Page 4).
- Les données EPG sont perdues lorsqu vous éteignez le téléviseur au moyen du commutateur MAIN POWER au dos du téléviseur.
En mode de veille
Si le commutateur MAIN POWER au dos du téléviseur est placé sur I, vous pouvez le mettre en veille en appuyant sur POWER du téléviseur ou sur TV de la télécommande.
Quitter le mode de voirie
Depuis la veille, appuyez sur POWER du téléviseur ou sur TV de la télécommande.
Remarque
- Si vous prévoyez de ne pas utiliser le téléviseur pendant une période prolongée, veillez à retirer le cordon secteur de la prise d'alimentation ou à placer le commutateur MAIN POWER au dos du téléviseur sur (D) (Page 4).
- Une faible quantité d'électricité est consommée même lorsque le commutateur MAIN POWER (B) est éteint (Page 4).
Commutation entre les chaînes numériques et analogiques
Regarder des émissions numériques
Regarder des émissions analogiques
Changement de canal
Avec P / V
Avec 0-9
Sélection d'une source vidéo externe
Une fois le raccordement effectué, appuyez sur pour afficher l’écran « ENTRÉE » et appuyez ensuite sur ou ▲/▼ pour passer à la source externe ajustée avec OK.
Remarque
- Vous pouvez également sélectionner une source vidéo externe dans « ListCANAUX » > « ENTRÉE »
Mode DTV
Si plusieurs modes sonores sont reçus, à chaque fois que vous appuyez sur / le mode change comme suit.
Appuyez sur / pour sélectionner le son G ou D lorsque l'écran STEREO ou DUAL MONO s'affiche.
Remarque
L'écran du mode sonore disparaît au bout de six secondes. - Les rubriques sélectionnables varient selon les émissions reçues.
Mode ATV
À chaque fois que vous appuyez sur 1 / I + IV_ le mode change comme indiqué dans les tableaux suivants.
| Sélection d'émissions NICAM TV |
| Signal | Rubriques sélectionnables |
| Sté reproduction | NICAM STÉRÉO, MONO |
| Bilingue | NICAM CH A, NICAM CH B, NICAM CH AB, MONO |
| Monaural | NICAM MONO, MONO |
| Sélection d'émissions A2 TV |
| Signal | Rubriques sélectionnables |
| Sté reproduction | STÉRÉO, MONO |
| Bilingue | CH A, CH B, CH AB |
| Monaural | MONO |
Remarque
- Rarement le signal n'est reçu, le mode sonore affiche « MONO »
EPG est une liste de programmes qui s'affiche à l'écran. Avec EPG, vous pouvez consulter la programmation des événements DTV/RADIO/DATA, voir des informations détaillées sur ces événements et symponiser sur un événement actuellement à l'antenne.
Voir réglage
Si vous souhaitez utiliser EPG pour les chaînes numériques, sélectionnez « oui ». Les données EPG doivent être automatiquement capturées pendant que le téléviseur est en mode de veille. Après avoir placé cette option sur « oui », la mise hors tension avec la télécommande peut prendre un certain temps en raison du processus de capture des données.
Allez à « Menu » > « Installation » > « Voir réglage » > « Réglage individuel » > « Recherche pendant veille » > « EPG ».
Remarque
- Si le commutateur MAIN POWER est éteint, les données EPG ne seront pas capturées.

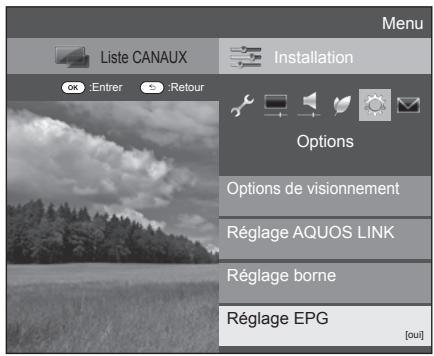

Confirmation pour le réglage « EPG
Si vous réglez « EPG » sur « Oui » ou « Non », la rubrique sélectionnée s'affiche dans la barre des rubriques dans « Réglage EPG » de « Options »
Options
Le « Régl. plage affichage » vous permet de sélectionner trois types de durée pour l'affichage à l'écran.
Allez à « Menu » > « Installation » > « Options » > « Réglage EPG » > « Régl. plage affichage »
| Rubrique |
| Mode 1 (Grand angle) | Affiche six heures d'informations sur les programmes. |
| Mode 2 (Zoom) | Affiche trois heures d'informations sur les programmes. |
| Mode 3 (Angle vertical) | Passé au format d'affichage EPG avec une durée vertical. |
Réglage icône genre
Vous pouvez griser ou placer une marque sur les genres souhaités et rechercher facilement les programmes que vous regardez fréquemment.
1 Allez à « Menu » > « Installation » > « Options » > « Réglage EPG » > « Réglage icône genre » 2 Appuyez sur / pour sélectionner le genre souhaité, et appuyez ensuite sur OK.
| Icône | Genre | Icône | Genre |
| Film/Fiction | | Musique/Ballet/ Danse |
| News/Actualités | | Arts/Culture (sans musique) |
| Variétés/Jeux | | Société/Politique/ Economie |
| Sports | | Education/Science/ Faits |
| Enfants/Jeunesse | | Loisirs |
Appuyez sur / pour sélectionner un niveau afin de choisir ou rechercher les émissions que vous souhaitez regarder (« Standard », « Clair », « Remarque »).
Opérations de base
Les illustrations sur cette page sont expliquées au moyen des services à trois chiffres.
Appuyez sur EPG.
Remarque
- Vous pouvez également afficher l'écran EPG depuis « Menu » > « EPG » > « EPG ».
① Sélectionnez la durée souhaitée
Appuyez sur / pour sélectionner la durée que vous souhaitez rechercher.
- Continuez d'appuyer sur / pour afficher les programmes dans la prochaine durée.
② Sélectionnez l'émission de votre choix
Appuyez sur / pour sélectionner le programme de votre choix.
- Si ou s'affiche à gauche des services, continuez d'appuyer sur / pour afficher l'écran suivant ou précédent.
Appuyez sur △ / ▽ / ◁ / ▷ pour sélectionner le programme que vous souhaitez vérifier. Appuyez sur R, et appuyez ensuite sur OK pour syntoniser sur le programme sélectionné.
4 Cherchez un programme dans une catégorie
1 Appuyez sur G. 2 Appuyez sur / pour sélectionner le genre souhaité, et appuyez ensuite sur OK. 3 Appuyez sur / pour sélectionner le programme que vous souhaitez voir, et appuyez ensuite sur OK.
- Reportez-vous à la page 16 pour le réglage du genre.
Remarque
- Vous pouvez également afficher cet écran de réglage depuis « Menu » > « EPG » > « Recherche par genre »

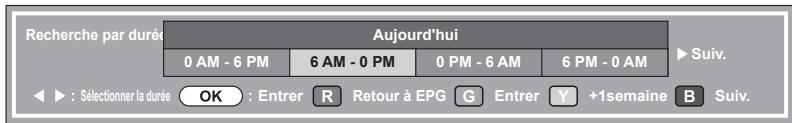

5 Cherchez un programme par date/heure
1 Appuyez sur Y. 2 Appuyez sur / pour sélectionner la durée désirée, et appuyez ensuite sur OK.
Remarque
- Vous pouvez également afficher cet écran de réglage depuis « Menu » > « EPG » > « Recherche par date »
6 Affichez la liste des programmations pour les programmes télévisés
Appuyez sur B.
- Reportez-vous à la page 18 pour le réglage de la minuterie.
Réglage de la minuterie à l'aide d'epg
Vous pouvez basculer sur un programme à une heure définie.
1 Appuyez sur EPG. 2 Appuyez sur / / pour sélectionner le programme que vous souhaitez régler, et appuyez ensuite sur OK.
3 Appuyez sur pour sélectionner "Regarder", et appuyez ensuite sur OK. - Si vous sélectionné « Non», le téléviseur revient à l'écran EPG. 4 Appuyez sur / pour sélectionner « oui », et appuyez ensuite sur OK. - L'émission télévisée sélectionnée est indiquée par une icône. 5 Appuyez sur OK pour sélectionner « Retour »
Annuler le réglage de minuterie
1 Appuyez sur EPG. 2 Appuyez sur / / / pour sélectionner le programme avec réglage de minuterie, et appuyez ensuite sur OK. 3 Appuyez sur / pour sélectionner « Annuler », et appuyez ensuite sur OK. 4 Appuyez sur / pour sélectionner « oui », et appuyez ensuite sur OK.
Annulation à l'aide de la touche b de la télécommande
1 Appuyez sur EPG. 2 Appuyez sur B pour afficher l'écran de réglage de la minutesie. 3 Appuyez sur / pour sélectionner le programme dont vous souhaitez annuler le réglage de minuteserie, et appuyez ensuite sur OK. 4 Appuyez sur pour sélectionner « Annuler », et appuyez ensuite sur OK. 5 Appuyez sur / pour sélectionner « oui », et appuyez ensuite sur OK.
Qu'est-ce que le télétexte?
Le Télétexte transmet des pages d'informations et de aux téléviseurs dotés d'un équipement spécial. Votre téléviseur reçoit les signaux Télétexte émis par des stations de télévision et les décode en format graphique pour les visionner. Les informations, le bulletin météo et les nouvelles sportives, les cours de la Bourse et les programmes des émissions font partie des nombreux services disponibles.
2 Appuyez sur pour afficher le téletexte.
- De nombreuseschainsutilisentle systemedeexploitationTOP, tandaisque certainesutilisentleFLOF(CNN, parex). Votretéléviseurpendencharge desdeuxsystemes. Lespagestondiviseesengroupe de thème et en thèmesUnefosispasseu téléxtexeunmaximumd2000pagesontmémorisesepour unaccessrapide.
- Si vous sélectionnez un programme sans signal de télétexte, « Pas de Télétexte disponible, » s'affiche.
- Le même message s'affiche pendant d'autres modes si un certain signal télétexte n'est disponible.
- Chaque fois que vous appuyez sur ©, l'écran change comme indiqué ci-dessus.
- Appuyez de nouveau sur © pour afficher le télétexte sur l'écran droit et l'image normale sur l'écran gauche.
Remarque
- Le télétexte ne sera pas opérationnel si le type de signal sélectionné est RVB (Page 40).
Touches pour les opérations du télétexte
| Touches | Description |
| P∧/∨ | Augmentez ou diminuez le numéro de page. |
| Couleur (R/G/Y/B) | You pouvez séLECTIONner un groupe ou un bloc de pages affichées dans les parenthèses en couleur en bas de l'écran en appuyant sur la couleur correspondante (R/G/Y/B) de la télécommande. |
| Touches numériques 0-9 | Sélectionnez directement une page de 100 à 899 à l'aide des touches numériques 0-9. |
| (Reveile le télétexte masqué) | Révèle ou masque les informations dissimulées comme la réponse d'un jeu. |
| (Geler/Maintenir) | Interrompt la mise à jour automatique des pages télétexte ou libéré le mode de mainien. |
| (Sous-titres pour Télétexte) | Affiche les sous-titres ou quitter l'écran des sous-titres.
• Les sous-titres ne seront pas affichés si le service ne contient pas d'informations de sous-titres. |
| (Sous-page) | Révèle ou cache les sous-pages.
• Pour recycler à la sous-page précédente (R).
• Pour avancer à la sous-page suivante (G).
• Ces deux touches sont indiquées à l'écran par les symboles « + » et « - » . |
Utilisation de l'application mheg-5 (royaume-uni uniquement)
Certains services vous apportent des programmes avec l'application codée MHEG qui vous permet d'avoir une expérience interactive DTV. Si elle est fournie, l'application MHEG-5 démarre lorsque vous appuyez sur
Avant le raccordement...
Veillez à éteindre le téléviseur et tous les autres appareils avant de procéder aux raccordements. - Branchez fermement un câble à une ou plusieurs prises. Lisez attentivement le mode d'emploi de chaque appareil externe pour voir les méthodes de raccordement possibles. Ceci vous aidera à obtenir la meilleure qualité audiovisuelle possible et à optimiser le potentiel du téléviseur et de l'appareil raccordé. - Reportez-vous à la page 46 pour raccorder un ordinateur au téléviseur.
Remarque
- Les câbles illustrés, à l'exception de ceux indiqués dans « (accessoire fourni) » aux pages 20–22, sont en vente dans le commerce.
Exemple d'appareils raccordables
Lecteur/enregistreur DVD
Lecteur/enregistreur Blu-ray
Console de jeu
Grâce aux connexions HDMI, la transmission vidéo et audio numérique est possible par l'intermédiaire d'un câble de raccordement à partir d'un lecteur/enregistreur. Les données audio et vidéo numériques sont transmises sans compression de données, ne perdant ainsi aucune de leur qualité. La conversion analogue/numérique n'est plus nécessaire sur les appareils raccordés au téléviseur, éliminant ainsi les pertes de qualité.
Cable certifié HDMI Cable mini-prise stereo 3,5 mm 3 Cable DVI/HDMI
Conversion dvi/hdmi
Les signaux vidéo numériques d'un DVD peuvent également être lus par l'intermédiaire d'une connexion HDMI compatible grâce à un cable DVI/HDMI. Le son doit être alimenté séparation.
- Lors du branchement d'un câble DVI/HDMI à la prise HDMI, l'image peut ne pas s'afficher correctement.
- HDMI et DVI utilisent la même méthode de protection HDCP.
Lors de l'utilisation de la prise HDMI 2
Vous devez regarder la source d'entrée du signal audio en fonction du type de câble HDMI raccordé (Reportez-vous à la page 28 pour en savoir plus).
Câble certifié HDMI
1 Appuyez sur → pour sélectionner « HDMI 2 » dans le menu « ENTRÉE », et appuyez ensuite sur OK. 2 Allez à « Menu » > « Installation » > « Options » > « Réglage borne » > « Entrée PC » > « Sélection audio » > sélectionnez « HDMI (numérique) ».
Cable dvi/hdmi
1. Appuyez sur pour sélectionner « HDMI 2 » dans le menu « ENTRÉE », et appuyez ensuite sur OK.
2. Allez à « Menu » > « Installation » > « Options » > « Réglage borne » > « Entrée PC » > « Sélection audio » > sélectionnez « HDMI+analogique ».
Remarque
- Si un appareil HDMI est compatible avec AQUOS LINK, vous pouvez profiter de fonctions polyvalentes (Pages 23-25).
- Un bruit vidéo peut apparaître en fonction du type de câble HDMI utilisé. Veillez à utiliser un câble HDMI certifié.
- Lors de la lecture des images HDMI, le format convenant le mieux et l'image est automatiquement détecté et sélectionné.
- Un récepteur audio compatible ARC (Canal de retour audio) doit être raccordé à la prise HDMI 1 avec un câble compatible ARC.
Signal vidéo pris en charge
576i, 576p, 480i, 480p, 1080i, 720p, 1080p Voir page 47 pour connaître la compatibilité des signaux PC.
Exemple d'appareils raccordables
Magnétoscope Lecteur/enregistreur DVD
4 Câble PÉRITEL (accessoire fourni)/Câble de conversion Cable PERITEL
Remarque
- Dans les cas où le décodeur nécessite un signal du téléviseur, assurez-vous de sélectionner la prise EXT 1 à laquelle le décodeur est raccordé dans « Réglage manuel » du menu « Réglage analogue » (Page 32).
- Vous ne pouvez pas raccorder le magnétoscope au décodeur à l'aide d'un cable PÉRITEL complètement cable lorsque « Y/C » est non pour « EXT 1 » dans le menu « Sélection d'entrée ».
Exemple d'appareils raccordables
Magnétoscope Lecteur/enregistreur DVD
Vous bénéficierez d'une restitution fidèle des couleurs et d'images de qualité élevée par la prise EXT 3 au raccordement d'un lecteur/enregistreur DVD ou d'un autre appareil.
Câble AV (accessoire fourni)/Câble de conversion
7 Câble composantes RVB (accessoire fourni)/Câble de conversion
Après connexion
Voulez la source d'entrée et les réglages de signal d'entrée appropriés pour la connexion composantes en vue de bénéficier d'une qualité d'image élevée via la prise EXT 3.
Sélection du signal composantes
1. Appuyez sur pour sélectionner « EXT3 » dans le menu « ENTRÉE », et appuyez ensuite sur OK.
2. Allez à « Menu » > « Installation » > « Options » > « Réglage borne » > « Sélection d'entrée » > sélectionnez « COMPOSANTES ».
Réglage de la sortie audio
Allez à « Menu » > « Installation » > « Options » > « Réglage borne » > « Entrée PC » > « Sélection audio » > sélectionnez « Video+Audio ».
Exemple d'appareils raccordables
Magnétoscope Lecteur/enregistreur DVD - Console de jeu • Caméscope
Vous pouvez utiliser la prise EXT 2 pour brancher une console de jeu, un caméscope, un lecteur/enregistreur DVD et un autre appareil.
Cable AV (accessoire fourni)/Cable de conversion
Raccordement d'enceinte/amplificateur
Raccordez un amplificateur avec des haut-parleurs externes comme illustré ci-dessous.
Raccordement d'un amplificateur avec entrées audio numérique/analogique
9 Câble audio optique (pour l'audio numérique)
10 Câble audio (pour l'audio analogique)
Réglage de la sortie audio numérique
Après avoir raccordé un amplificateur avec entrée audio numérique et des enceintes externes comme illustré, il est recommandé de régler un format de sortie audio compatible avec le programme que vous regardez ou l'appareil raccordé.
Allez à « Menu » > « Options » > « Réglage sonore » > « Sortie audio numérique » > « sélectionnez « PCM » ou « Dolby Digital »
Remarque
- Lorsque cette option est réglée sur « Dolby Digital », et que vous rece égalez cette option sur « PCM », le son PCM est émis indépendamment du format reçu. Si « Solby Digital » est réglé, les formats audio HE-AAC peuvent être émis sous la forme Dolby Digital.
- Cette prise sert aussi pour le casque. Baissez le volume avant d'utiliser un casque. Un son trop fort pourrait afferter votre ouie.
Qu'est-ce que AQUOS LINK ?
En utilisant le protocole HDMI CEC avec AQUOS LINK, vous pouvez opérer de façon interactive des systèmes compatibles (amplificateur AV, lecteur/enregistreur DVD, lecteur/enregistreur Blu-ray) au moyen d'une seule télécommande.
Remarque
- Il est prévu que des enceintes acquistiques AQUOS AUDIO et un enregistreur AQUOS compatibles AQUOS LINK soient en vente après la commercialisation de ce téléviseur.
- AQUOS LINK est inopérant pendant l'utilisation des fonctions du Time Shift.
Enregistrement d'une seule touche (DTV uniquement)
Pas la peine de chercher la télécommande de votre appareil d'enregistrement.
Appuyez sur la touche REC ● ou REC STOP ■ pour lancer/arrêter
L'enregistrement de ce que vous voyagez sur l'enregistreur.
Lorsque le téléviseur est en mode de veille, il se met automatiquement sous tension et démarre la lecture de l'image de la source HDMI.
AQUOS LINK reconnaît automatiquement l'appareil HDMI raccordé et vous pouvez commander le téléviseur et l'appareil comme si vous utilisiez une télécommande universelle.
Manipulation de la liste de titres des appareils externes
Outre l'affichage du propre aperçu du télévisuel (page 18), vous pouvez également appeler le menu supérieur du lecteur externe ou la liste de titres du lecteur BD AQUOS/enregistreur AQUOS à condition que ces appareils prennent en charge AQUOS LINK.
Commande multiple d'appareils hdmi
Vous pouvez sélectionner quel appareil HDMI vous souhaitez commander avec le menu « Fonction en liaison » ou la touche OPTION.
Remarque
- Quand vous utilisez AQUOS LINK, assurez-vous d'utiliser un câble HDMI certifié.
- Dirigez la télécommande vers le téléviseur, pas vers l'appareil HDMI raccordé.
- Un bruit vidéo peut apparaître en fonction du type de câble HDMI utilisé. Veillez à utiliser un câble HDMI certifié.
- Jusqu'à trois appareils d'enregistrement HDMI, un amplificateur AV et trois lecteurs peuvent être raccordés avec ce système.
- Ces opérations affectent l'appareil HDMI sélectionné comme source externe actuelle. Si l'appareil ne fonctionne pas, allumez-le et sélectionnez la source externe ajustée avec
- Lorsque vous insérez/retirez des câbles HDMI ou modifiez les branchements, allumez d'abord tous les appareils HDMI avant d'allumer le téléviseur. Confirmez que l'image et le son sont correctement émis en sélectionnant « HDMI 1 », « HDMI 2 », « HDMI 3 » ou « HDMI 4 » dans le menu « SOURCE ENTREE »
Connexion AQUOS LINK
Commencez par brancher les enceintes acoustiques AQUOS AUDIO ou le lecteur BD AQUOS/enregistreur AQUOS compatible avec le protocole HDMI-CEC.
Remarque
- Reportez-vous au mode d'emploi de l'appareil à raccorder pour de plus amples détails.
- Après avoir branché les câbles de raccordement ou modifié une méthode de raccordement, allumez le téléviseur après avoir allumé tous les appareils applicables. Modifiez la source d'entrée externe en appuyant sur , sélectionnez la source externe adéquate et vérifiez la sortie audiovisuelle.
- Les câbles illustrés dans les explications suivantes sont vendus dans le commerce.
- Les quatre touches (▲, △, □) reliées par une ligne verte servent aux opérations de décalage temporel de la fonction Time Shift.
Raccordement d'un lecteur BD AQUOS/enregistreur AQUOS via les enceintes acoustiques AQUOS AUDIO 1 Câble certificé HDMI Cable audio optique
Raccordement d'un lecteur BD AQUOS/ enregistreur AQUOS seulement Lecteur BD AQUOS/Enregistreur AQUOS * La fonction ARC (Canal de return audio) n'est disponible que lors de l'utilisation de la prise HDMI 1.
Opérations de base
Allez à « Menu » > « Fonction en liaison » > « Réglage AQUOS LINK » > sélectionnez le menu que vous souhaitez régler.
Commande AQUOS LINK
Réglez cette option sur « Marche » pour activer les fonctions HDMI CEC.
Mise sous tension auto
Si cette fonction est activée, la lecture à une touche est possible. Lorsque le téléviseur est en mode de veille, il se met automatiquement sous tension et démarre la lecture de l'image de la source HDMI.
Remarque
Le réglage par défaut pour cette option est « Arrêt »
Sélection de l'enregistreur
Veuillez sélectionner ici un enregistreur pour l'enregistrement à partir de plusieurs enregistreurs raccordés.
Remarque
- Si vous avez raccordé les enceintes acoustiques AQUOS AUDIO entre le téléviseur et un enregistreur AQUOS, l'indication de la source externe change (de « HDM1 » à « HDM1 (Sous) », par ex.).
Sélection de la touche canal
Cette fonction vous permet de sélectionner au moyen de la télécommande du téléviseur le canal de l'appareil HDMI raccordé.
1 Appuyez sur / pour sélectionner la source d'entrée de l'appareil HDMI raccordé que vous souhaitez commander avec la télécommande du téléviseur, et appuyez ensuite sur OK. 2 Appuyez sur / pour sélectionner « Marche », et appuyez ensuite sur OK.
Utilisation informations générales
Cette fonction vous permet de passer automatiquement au mode sonore approprié en fonction des informations de genre comprises dans l'émission numérique.
Canal de retour audio (ARC)
Si cette fonction est réalisée sur « AUTO », le téléviseur peut envoyer des données audio pour le contenu vidéo affiché sur le téléviseur vers un appareil audio raccordé simplement par un câble compatible ARC. Le recours à cette fonction rend inutile l'utilisation d'un câble audio numérique ou analogique distinct.
Connexion requise pour l'utilisation du « canal de retour audio
- Il est nécessaire d'utiliser des câbles/appareils compatibles ERC et de les raccorder à la prise HDMI 1 pour activer cette fonction. La méthode de connexion est identique à celle de Raccordement d'un lecteur BD AQUOS/enregistre AQUOS seulement ci-dessus.
Commande d'un appareil AQUOS LINK
AQUOS LINK vous permet de commander l'appareil HDMI raccordé au téléviseur avec une seule télécommande.
1 Appuyez sur pour démarrer la lecture d'un titre.
- Voir la section Menu principal/Liste titre si vous souhaitez démarrer la lecture avec la liste des titres sur le lecteur BD AQUOS/enregistre AQUOS.
2 Appuyez sur pour effectuer une avance rapide.
Appuyez sur pour effectuer un retour rapide.
Appuyez sur pour arrêter la lecture.
Appuyez sur SOURCE | pour allumer ou éteindre l'appareil raccordé via HDMI.
Vous pouvez organiser les réglages de son ou de l'appareil externe en appuyant sur OPTION de la télécommande pour afficher l'écran de menu AQUOS LINK.
Remarque
- Vous pouvez également sélectionner le menu AQUOS LINK depuis le menu « Fonction, en liaison ».
Marche/arrêt enregistré
Vous pouvez rappeler les enregistrements EPG et les enregistrements programmés de l'enregistreur compatible CEC avec la télécommande du téléviseur.
1 Appuyez sur △ / ▽ pour sélectionner « Marche/arrêt enregistreur », et appuyez ensuite sur OK.
- La source d'entrée externe change et l'EPG de l'enregistreur s'affiche.
Sélectionnez l'émission que vous souhaitez enregistrer.
- Reportez-vous au mode d'emploi de l'enregistreur pour les détails.
Cette section explique comment afficher un titre sur le lecteur BD AQUOS/enregistreur AQUOS.
1 Appuyez sur △/▽ pour sélectionner « Menu principal/Liste titre », et appuyez ensuite sur OK.
- L'enregistreur raccordé s'allume alors et le téléviseur sélectionne automatiquement la source d'entrée externe appropriée.
- Les données de la liste de titres en provenance du lecteur BD AQUOS/enregistreur AQUOS raccordé au téléviseur s'affichant.
2 Appuyez sur MENU pour masquer l'écran de menu afin d'utiliser les touches △ / ▽ / ▲. 3 Sélectionnez le titre avec △ / ▽ / ▲ et appuyez ensuite sur PLAY
Veuillez accéder au menu d'un appareil externe compatible HDMI CEC (lecteur, enregistreur, encodeur, etc.) au moyen de la fonction « Menu de configuration »
Appuyez sur △ / ▽ pour sélectionner « Menu de configuration », et appuyez ensuite sur OK.
Remarque
- Si un appareil raccordé ne comporte pas cette fonction ou si l'appareil est dans un état où le menu ne peut pas être affiché (enregistrement, mise en vue, etc.), cette fonction peut ne pas être disponible.
Si vous enregistreur offre plusieurs supports (médias) de stockage, sélectionnez ici le type de support.
1 Appuyez sur △/▽ pour sélectionner « Changement de média », et appuyez ensuite sur OK.
2 Sélectionnez le média désiré, enregistreur DVD ou disque dur par exemple. Le type de média change à chaque pression sur OK.
Changer d'appareil de sortie audio
Vous pouvez enceintes acoustiques AQUOS AUDIO.
Appuyez sur △ / ▽ pour sélectionner « Par SP AUDIO AQUOS », et appuyez ensuite sur OK.
- Le son émis par le haut-parleur du téléviseur et la prise du casque est coupé et seul le son des enceintes acoustiques AQUOS AUDIO est audible.
Par SP AQUOS
Vous pouvez désir d'écouter le son du téléviseur uniquement à partir des enceintes acoustiques AQUOS TV.
Appuyez sur △ / ▽ pour sélectionner « Par SP AQUOS », et appuyez ensuite sur OK.
Changement de mode sonore
Vous pouvez changer manuellement le mode sonore des enceintes acoustiques AQUOS AUDIO.
1 Appuyez sur △/▽ pour sélectionner « Changement de mode sonore »
2 Le mode sonore change à chaque pression sur OK.
- Reportez-vous au mode d'emploi des enceintes acoustiques AQUOS AUDIO pour les détails.
Sélection du modèle
Si plusieurs HDMI sont raccordés en guirlande, vous pouvez indiquer quel appareil vous souhaitez commander ici.
Appuyez sur / pour sélectionner « Sélection du modèle », et appuyez ensuite sur OK.
L'appareil HDMI change à chaque pression sur OK.

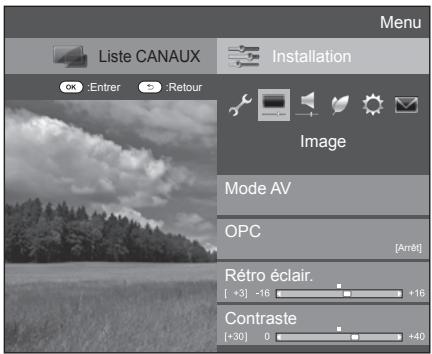

Réglages de l'image
Allez à « Menu » > « Installation » > « Image »
Mode AV
Le « Mode AV » vous offre plusieurs options pour sélectionner celle convenant le moyen à l'environnement du système, qui peut varier selon la luminosité de la pièce, le type de programme regardé ou le type d'image entrée par un appareil externe.
Appuyez sur △ / ▽ pour sélectionner le mode de votre choix, et appuyez ensuite sur OK.
- Vous pouvez également changer de mode sur l'écran de menu « Image » et « Audio » en appuyant sur AV MODE.
| Rubrique |
| AUTO | Le téléviseur règle automatiquement la sélection appropriée dans le menu « Mode AV » selon les conditions d'éclairage et le type de programme visionné. |
| STANDARD | Pour une image haute définition dans une pièce normalement éclairée. |
| CINÉMA | Pour voir un film dans une pièceASFDB. |
| JEU | Pour jourer à des yeux vidés. |
| Ordinateur* | Pour un ordinateur. |
| UTILISATEUR | Vous permit de personnelier les régliages. Vous pouvez régler le mode pour chaque source d'entrée. |
| x.v.Color** | Produit une couleur réalisée sur l'écran du téléviseur ne ressemblant àaucun autre signal. |
| DYNAMIQUE | Pour une image nette avec des contrastes accentués pour regarder les sports. |
| DYNAMIQUE (Fixe) | Pour une image nette avec des contrastes accentués pour regarder les sports (les régliages « Image » et « Audio » ne sont pas modifiables). |
Remarque
- Vous pouvez également sélectionner le « Mode AV » en appuyant sur AV MODE.
- La rubrique suivie d'un * est disponible uniquement lors de la sélection de « HDMI 1 », « HDMI 2 », « HDMI 3 », « HDMI 4 » ou « EXT 3 » dans le menu « ENTRÉE »
- La rubrique suivie d'un ** est disponible uniquement lors de l'acceptation d'un signal « x. y. Colour » via une prise HDMI.
- Si vous sélectionnez « AUTO », certaines options du menu « Mode AV » peuvent ne pas être automatiquement régées.
OPC
Ajuste automatiquement la luminosité de l'écran.
| Rubrique |
| Arrêt | La luminosité est fixée sur la valeur réglée pour « Rétro éclair. » |
| Marche | Ajuste automatiquement. |
| Marche:Aff | Affiche l'effet OPC sur l'écran tout en ajustant la luminosité de l'écran. |
Remarque
Lorsque cette fonction est réglée sur « Marche », le téléviseur capte la lumière ambiante et ajuste automatiquement la luminosité du rétroéclairage. Assurez-vous qu'aucun objet ne bloque le capteur OPC, ce qui pourrait avoir une incidence sur sa capacité à capter la lumière ambiante.
Réglages de l'image
Ajustez l'image selon vos préférences avec les réglages de l'image suivants.
Rubriques de réglage
| Rubriques選tionnables | (Scurseur) | (Scurseur) |
| Rétro éclair. | L'écran s'assombrit | L'écran s'illumine |
| Contraste | Pour diminuer le contraste | Pour augmenter le contraste |
| Luminos. | Pour diminuer la luminosité | Pour augmenter la luminosité |
| Couleur | Pour diminuer l'intensité des couleurs | Pour augmenter l'intensité des couleurs |
| Teinte | Les tons chaireviennent plus violets | Les tons chaireviennent plus vertes |
| Netteté | Pour diminuer la netteté | Pour augmenter la netteté |
Avancé
Ce téléviseur offre une palette de fonctions avancées en vue d'optimiser la qualité de l'image.
Allez à « Menu » > « Installation » > « Image » > « Avancé »
C. m. s.-teintes
Cette fonction ajuste la teinte d'une couleur donnée au moyen d'un système de réglage en six couleurs.
C. M. S.-saturations
Cette fonction augmente ou diminue la saturation d'une couleur donnée au moyen d'un système de réglage en six couleurs.
C. m. s.-valeurs
Cette fonction ajuste la luminosité d'une couleur donnée au moyen d'un système de réglage en six couleurs.
Temp couleur
Réglez la température des couleurs pour recréer une image blanche optimale.
| Rubrique |
| Haut | Blanc avec nuance bleue. |
| Moyen-Haut | Nuance intermédiaire entre « Haut » et « Moyen » . |
| Moyen | Ton naturel . |
| Moyen-Bas | Nuance intermédiaire entre « Moyen » et « Bas » . |
| Bas | Blanc avec nuance rouge . |
| Gain R/G/B (LO), Gain R/G/B (HI) | Ajuste la balance des blancs en modifier la valeur de chaque éléments . |
Mode fin avancé
La technologie « Mode Fin avancé » offre des solutions avancées pour une qualité d'image sur affichage numérique optimale en éliminant le flou de mouvement « Haut », « Bas », « Arrêt ».
Remarque
L'effet est supérieur sur des images se déplaçant rapidement. - « Mode Fin avancé » restera sans effet dans les cas suivants. 1) Le type de signal reçu est un signal PC.
2) Un menu OSD est affiché.
3) Le télétexte est activé.
Si les images sont floues, placez « Mode Fin avancé » sur « Arrêt »
Réglage gamma
Sélectionne la différence de tonalité entre les zones lumineuses et les zones sombres de l'image d'après le type de programme visionné entre un maximum de +2 et un minimum de -2.
Mode film
Détecte automatiquement une source sous forme de film (codée à l'origine 24 ou 25 images par seconde, selon une fréquence verticale), l'analyse et recrée chaque image fixe du film pour une qualité d'image haute définition « Avance (Elevé)», « Avance (Fable)», « Standard», « Arrêt ».
Contraste actif
Ajuste automatiquement le contraste d'une image d'après la scène.
Réduction du bruit
« Réduction bruit » procure une image plus nette (« AUTO », « Haut », « Moyen », « Bas », « Arrêt »).
Remarque
- Cette fonction peut ne pas être disponible selon le type de signal d'entrée.
3D-Y/C
Procure des images de grande qualité avec un minimum d'effet de flou usage et de parasites de couleurs croisées grâce à une détection des modifications de l'image.
| Rubrique |
| Standard | Réglage normal. |
| Rapide | Établit la qualité d'image optimale pour des images se déplaçant rapidement. |
| Ralenti | Établit la qualité d'image optimale pour des images se déplaçant lentement. |
Remarque
- « 3D-Y/C » peut ne pas être opérationnel selon le type de signal d’entrée ou lorsque le signal est parasité.
- « 3D-Y/C » a plus d'effet sur les signaux vidéo composé (SVC).
Noir et blanc
Pour regarder une vidéo en noir et blanc.
Portée OPC
La plage du niveau de luminosité des réglages automatiques du capteur OPC est réglable selon vos préférences. La plage de réglage du capteur OPC est réglable à un maximum de +16 et un minimum de -16.
Remarque
- Cette fonction est disponible lorsque le réglage « OPCI » est placé sur « Marche » ou « Marche: Aff »
- Il est impossible de désigner un réglage maximum sur un chiffre plus petit que le réglage minimum.
- Il est impossible de désigner un réglage minimum sur un chiffre plus grand que le réglage maximum.
- Les réglages maximum et minimum ne peuvent pas être réglés sur le même chiffre.
- En fonction de la luminosité de l'éclairage ambiant, le capteur OPC peut ne pas fonctionner si la plage de réglage est trop petite.

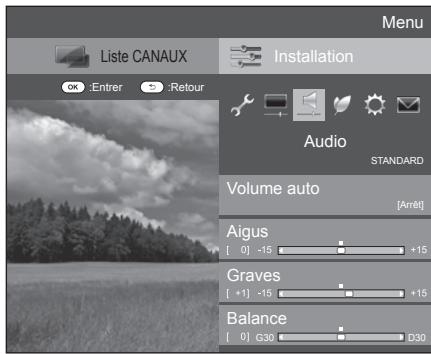

Réglages audio
Allez à « Menu » > « Installation » > « Audio »
Volume auto
Des sources sonores différentes n'ont quelquefois pas le même niveau de volume sonore, une émission et ses pauses commerciales par exemple. Cette fonction diminue ce problème en égalisant les niveaux.
| Rubrique |
| Haut | Réduit considérablement les écarts de volume entre différentes sources sonores. |
| Moyen | ↑ |
| Bas | Réduit légèrement les écarts de volume entre différentes sources sonores. |
| Arrêt | N'ajuste pas les écarts de volume. |
Réglage audio
Vous pouvez régler la qualité du son selon vos préférences avec les réglages suivants.
| Rubriques sérieonnables | (Scurseur) | (Scurseur) |
| Aigus | Pour diminuer les aigus | Pour augmenter les aigus |
| Graves | Pour diminuer les basses | Pour augmenter les basses |
| Balance | Diminue le son du haut-parleur droit | Diminue le son du haut-parleur gauche |
Ambiophonie
Cette fonction vous permet de savourer un son en direct réaliste.
Accentueur de graves
Cette fonction vous permet de savourer un son aux graves accentuées.
Voix claire
Cette fonction met l'accent sur les voix par rapport au bruit de fond pour une meilleure clarté.
Sélection audio
Lors de l'utilisation de la prise EXT 3 ou de la prise HDMI 2, il est nécessaire de sélectionner quelle prise utilisera la prise AUDIO (R/L) pour l'entrée audio analogue.
Allez à « Menu » > « Installation » > « Options »
« Réglage borne » > « Entrée PC » >
« Sélection audio »
Lors de la sélection de « HDMI 2 » dans le menu « ENTRÉE »
| Rubrique |
| HDMI (numérique) | Lors du raccordement d'appareils (y compris un ordinateur) au moyen d'un cable HDMI à la prise HDMI 2. |
| HDMI+analogique | Pour raccorder des appareils (y compris un ordinateur) au moyen d'un cable DVI/HDMI à la prise HDMI 2 et receivevoir des signaux audio analogiques de la prise AUDIO (R/L). |
Remarque
- Il est nécessaire de placer cette option sur « HDMI+analogique » pour raccorder des appareils (y compris un ordinateur) au moyen d'un câble certifié HDMI à la prise HDMI 2. Si vous désélectionnez « HDMI (numérique) », le son ne sera pas émis.
Lors de la sélection de « EXT 3 » dans le menu « ENTRÉE »
| Rubrique |
| Vidéo | Lors du raccordement d'appareils au moyen d'un cable AV à la prise EXT 3, les images s'affichent sans son. |
| Vidéo+Audio | Pour raccorder un ordinateur à la prise EXT 3 et receivevoir des signaux audio analogiques de la prise AUDIO (R/L). |
Remarque
- Vous devez regarder « COMPOSANTES » dans le menu « Sélection d'entrée » lors de la sélection de « EXT 3 » dans le menu « ENTRÉE » (Pages 15 et 40).

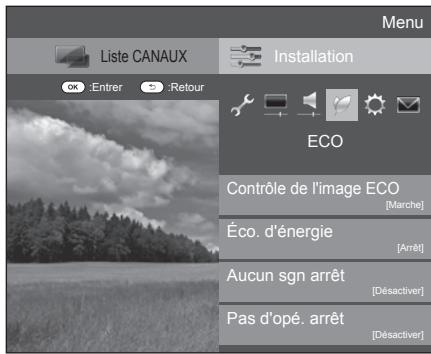

Réglages de l'économie d'énergie
Allez à « Menu » > « Installation » > « ECO »
Contrôle de l'image ECO
Cette fonction détecte automatiquement la source de l'image et diminue la consommation électrique tout en conservant la luminosité de l'image.
Remarque
- Cette fonction est inopérante lorsque « Mode AV » est placé sur « DYNAMIQUE (Fixe) » ou « AUTO »
- Cette fonction est inopérante lorsque « Éco. d'énergie » est réglé sur « Standard » ou « Avancé »
Économie d'énergie
Cette fonction vous permet de baisser la luminosité du rétroéclairage afin de réduire la consommation d'énergie et de prolonger la durée de vie du rétroéclairage, tel qu'indiqué dans le tableau suivant.
| Rubrique |
| Standard | Diminue la luminosité du rétroéclairage. |
| Avancé | Diminue la luminosité du rétroéclairage davantage que « Standard ». |
| Arrêt | La luminosité du rétro éclairage est identique à la valeur des rég吕ages dans le « Mode AV » sélectionné. |
Remarque
- Cette fonction est inopérante lorsque « Mode AV » est placé sur « DYNAMIQUE (Fixe) »
Icônes du statut « Éco. d'énergie »
| Icône | Description |
| « Éco. d'énergie » est placé sur « Standard » . |
| « Éco. d'énergie » est placé sur « Avancé » . |
Lorsque « Éco. d'énergie » est placé sur « Standard » ou « Avance », les icônes du statut « Éco. d'énergie » apparaissent dans le menu « Image » et dans la fenêtre « information sur la chaîne. »
Aucun signe d'arrêt
Lorsque le réglage est sur « Activer », le téléviseur se met automatiquement en veille si aucun signal n'est reçu pendant 15 minutes.
Remarque
- Même si une émission télévisée est terminée, cette fonction risque de ne pas être opérationnelle en raison d'interférences en provenance d'autres chaînes de télévision ou d'autres signaux.
Pas d'opérations arrêt
Le téléviseur passera automatiquement en mode de veille si aucune opération n'est effectuée pendant trois heures si « Activer » est sélectionné.
Remarque
Le temps restant s'affiche toutes les minutes cinq minutes avant la mise en vue.
Minut. extinction
Vous permet de régler une heure lorsque le téléviseur entre automatiquement en mode de veille. Vous pouvez régler la durée souhaitée avant de passer en mode de veille après avoir sélectionné « Changer »
Remarque
- Sélectionnez « Arrêt » pour annuler la minuterie d'extinction.
- Une fois l'heure réglée, le décompte est automatiquement lancé.
- Le temps restant s'affiche chaque minute cinq minutes avant l'expiration de la durée définie.
Audio seul
Lorsque vous écoutez de la musique à partir d'un programme musical, vous pouvez éteindre l'affichage du téléviseur et ne profiter que du son.
| Rubrique |
| Marche | Le son est émis sans image à l'écran. |
| Arrêt | Les images à l'écran et le son sont émis. |
Autoinstallation
Le téléviseur détecte et mémorise automatiquement tous les services disponibles dans votre région. Cette fonction vous permet également de partager au réglage des canaux pour numérique et analogique séparément et de reconfigurer les réglages une fois l'autoinstallation initiale terminée.
1 Allez à « Menu » > « Installation » > « Voir réglage » > « Autoinstallation »
2 Appuyez sur / pour sélectionner « oui », et appuyez ensuite sur OK.
3 Appuyez sur / / pour sélectionner la langue de votre choix, et appuyez ensuite sur OK.
Remarque
- La saisie du code secret est nécessaire pour exécuter « Autoinstallation ». Le code secret par défaut est « 1234 ». Pour modifier le code secret, reportez-vous à Réglages du mot de passe/Verrou (Page 33). Pour effacer le code secret (la saisie du code secret ne sera plus nécessaire), reportez-vous à EFFACEMENT DU CODE SECRET (Page 50).
- Il n'est pas possible de régler le paramètre Domicile/Magasin et le paramètre Pays dans « Autoinstallation » sur le menu « Installation ». Si vous souhaitez reconfigurer ces réglages, exécutez automatiquement l'autoinstallation initiale après avoir procédé à « Réinitialisation » dans le menu « Installation ». Le réglage actuel du pays s'affiche à l'écran.
4 Appuyez sur △/∇ pour sélectionner la norme de diffusion que vous souhaitez chercher, et appuyez ensuite sur OK.
Recherche numérique
Après avoir sélectionné le service que vous souhaitez chercher, « Hertzienne » ou « Câble », reportez-vous à Réglage des émissions numériques aux pages 11-12.
Recherche analogue
Le téléviseur cherche, trie et mémoire toutes les chaînes de télévision recevables. Reportez-vous à Réglage des émissions analogiques en page 12.
Voir réglage
Vous pouvez reconfigurer les réglages des services DTV automatiquement ou manuellement.
1. Allez à « Menu » > « Installation » > « Voir réglage » > « Régles de canal » > « Installation programme ». 2. Appuyez sur △/▽ pour sélectionner la norme diffusion que vous souhaitez reconfigurer, et appuyez ensuite sur OK.
Remarque
- La saisie du code secret est nécessaire pour exécuter « Installation programme ». Le code secret par défaut est « 1234 ». Pour modifier le code secret, reportez-vous à Réglages du mot de passe/Verrou (Page 33). Pour effacer le code secret (la saisie du code secret ne sera plus nécessaire), reportez-vous à EFFACEMENT DU CODE SECRET (Page 50).
Hertzienne
Voulez reconfigurer les réglages suivants en sélectionnant « Hertzienne » dans l'Autoinstallation initiale ou dans le menu « Autoinstallation »
Recherche supplémentaire
Utilise ce menu pour ajouter automatiquement de nouveaux services une fois « Recherche numérique » terminée dans le menu « Autoinstallation »
Recherche manuelle
Ajoutez de nouveaux services dans une plage de bande de fréquence donnée.
Saisissez la fréquence à l'aide des touches numériques 0-9. - Vous pouvez effectuer la « Recherche manuelle » par nombre de service uniquement si les cinq pays nordiques mentionnés précédemment ont été sélectionnés dans le réglage du pays.

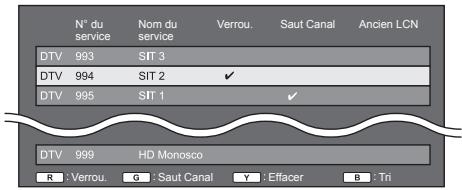

Réglage manuel
Configurez divers réglages pour chaque service à l’aide des touches de couleur (R/G/B).
1 Appuyez sur △ / ▽ pour sélectionner le service désiré. 2 Appuyez sur la touche de couleur sur la télécommande correspondant à la rubrique que vous souhaitez reconfigurer.
- Le repère ✓ indique que l'opération est activée. À chaque fois que vous appuyez sur la touche de couleur, vous pouvez activer/désactiver l'opération correspondante.
Touches pour les opérations de « réglage manuel
| Verrou. | Appuyez sur la touche R. |
Lorsque le service est verrouillé, il est nécessaire de saisir le code secret pour accéder au service.
| Saut Canal | Appuyez sur la touche G. |
Les services avec le repère sont sautés lorsque vous appuyez sur P ∧ / √ sur le téléviseur ou la télécommande.
| Effacer | Appuyez sur la touche Y. |
Le service sélectionné est effacé. Pour regarder à nouveau le service effacé, procédez à « Autoinstallation », « Recherche supplémentaire » ou « Recherche manuelle ».
| Tri | Appuyez sur la touche B. |
Les positions des rubriques pour les services peuvent être triées.
① Appuyez sur ▲/▼ pour sélectionner le service dont vous souhaitez déplacer la position de la rubrique, et appuyez ensuite sur OK.
| DTV 994 | SIT 2 | ✓ | |
| DTV 995 | SIT 1 | | ✓ |
② Appuyez sur ▲/▼ pour le déplacer sur la position désirée, et appuyez ensuite sur OK.
| DTV 994 | SIT 1 | ✓ |
| DTV 995 | SIT 2 | ✓ |
③ Répétez les étapes 1 et 2 jusqu'à ce que toutes les rubriques de service soient triées.
Cable
Voulez reconfigurer les réglages suivants en sélectionnant « Câble » dans l'Autoinstallation initiale ou dans le menu « Autoinstallation »
Recherche supplémentaire
Utilise ce menu pour ajouter automatiquement de nouveaux services une fois « Recherche numérique » terminée dans le menu « Autoinstallation ». Suivez les étapes ① à ⑤ de Recherche d'émissions par câble à la page 12.
Recherche manuelle
Ajoutez de nouveaux services dans une plage de bande de fréquence donnée. Une fois les éléments régés sur l'écran suivant, le téléviseur lance la recherche.
- Consultez le tableau sur les éléments de menu dans la colonne de droite en page 12.
| Fréquence | [47.0] | |
| Débit de symboles | [6900] | 47.0 Mhz |
| Modulation MAQ | [64] |
| Début de la recherche | |
Réglage manuel
Cette fonction est identique à celle de « Hertzienne ». Reportez-vous à « Réglage manuel » dans « Hertzienne ».
- Vous pouvez uniquement reconfigurer les réglages « Réglage manuel »
- Vous pouvez uniquement régler l'option « Verrou. » dans « Réglage manuel »
Réglage analogue
Vous pouvez reconfigurer les réglages des canaux de télévision analogique automatiquement ou manuellement.
Recherche supplémentaire
Utilisez ce menu pour ajouter automatiquement de nouveaux services une fois « Recherche analogue » terminée dans le menu « Autoinstallation »
Lancez la recherche des canaux après avoir sélectionné le système couleur et le système sonore.
Réglage manuel
Utilise ce menu pour configurer manuellement les canaux de télévision analogique.
Après avoir sélectionné « oui » sur l'écran, appuyez sur △ / ▽ / △ / ▹ pour sélectionner le canal à configurer, et appuyez ensuite sur OK.
Fin
Ajuster la fréquence sur la position désirée.
Remarque
- Réglez en prenant l'image de l'arrière-plan comme ↔
- Au lieu d'appuyer sur / pour ajuster la fréquence, vous pourrez procéder au réglage en saisissant directement le numéro de la fréquence du canal à l'aide des touches numériques 0-9.
179,25 MHz : Appuyez sur 1 > 7 > 9 > 2 > 5
49,25 MHz : Appuyez sur 4 > 9 > 2 > 5 > OK
Système couleur
Sélectionnez les systèmes couleur optimaux pour la réception (« AUTO », « PAL », « SECAM »).
Système son
Sélectionnez les systèmes sonores optimaux (synergie de diffusion) pour la réception (« B/G », « D/K », « I », « L/L' »),
Station
Lorsqu'un canal télévisé envoie le nom de son réseau, « Autoinstallation » détecte l'information et lui attribue un nom. Vous pouvez toutefois changer individuellement les noms de canal.
1 Appuyez sur △ / ▽ / ◁ pour sélectionner chaque caractère du nouveau nom du canal, et appuyez ensuite sur OK. 2 Répétez l'étape 1 ci-dessus jusqu'à ce que le nom soit épelié en entier.
Remarque
- Ce nom peut avoir cinq caractères ou moins. Si le nom d'un canal a moins de cinq caractères, sélectionnez « FIN » pour régler son nom.
Omission
Les canaux pour lesquels « Omission » a été réglée sur « Marche » sont omis lorsque vous appuyez sur P/ZV même s'ils sont sélectionnés lorsque vous regardez l'image à partir du téléviseur.
Décodeur
Lors du raccordement d'un décodeur au téléviseur, sélectionnez « EXT 1 »
Remarque
La valeur préréglée en usine est « Arrêt »
Verrou.
Verrouillez verrouiller le visionnement de n'importe quel canal.
Remarque
- Reportez-vous à « Code secr. » pour le réglage du code secret. Lorsque « Verrou. » est réglé sur « Marche » pour un canal, « Verrouil. activé. » est affiché, et l'image et le son du canal sont bloqués.
- En appuyant sur lorsque que « Verrouil, activé. » est affiché, la fenêtre de saisie du code secret apparait. La saisie du bon code secret libère provisoirement le « Code secre. » jusqu'à ce que l'appareil soit mis hors tension.
Tri
Les positions des canaux peuvent être librement triées.
1 Appuyez sur ▲ / ▼ pour sélectionner « oui », et appuyez ensuite sur OK. 2 Appuyez sur ▲ / ▼ / ▲ pour sélectionner le canal à déplacer, et appuyez ensuite sur OK. 3 Appuyez sur ▲ / ▼ / ▲ / ▼ pour le déplacer sur la position désirée, et appuyez ensuite sur OK. 4 Répétez les étapes 2 et 3 jusqu'à ce que tous les canaux désirés soient triés.
Effacer chaine
Les chaînes peuvent être effacées individuellement.
1 Appuyez sur / pour sélectionner « oui », et appuyez ensuite sur OK. 2 Appuyez sur / / pour sélectionner le programme que vous souhaitez effacer, et appuyez ensuite sur OK. Une fenêtre de message apparait en incrustation. 3 Appuyez sur / pour sélectionner « oui », et appuyez ensuite sur OK pour effacer la chaîne sélectionnée. Toutes les chaînes suivantes sont déplacées d'un rang vers le haut. 4 Répétez les étapes 2 et 3 jusqu'à ce que tous les canaux désirés soient effacés.
Code secret
Vous permet d'utiliser un code secret pour prévenir la modification par inadvertance de certains réglages.
Allez à « Menu » > « Installation » > « Voir réglage » > « Réglage individuel » > « Code secret ».
Remarque
- La saisie du code secret est nécessaire pour exécuter « Code secret ». Le code secret par défaut est « 1234 ». Pour effacer le code secret (la saisie du code secret ne sera plus nécessaire), reportez-vous à EFFACEMENT DU CODE SECRET (Page 50).
Si « oui » est sélectionné
Enregistrez un mot de passe à quatre chiffres pour utiliser la fonction de « Code secret. »
1 Appuyez sur / pour sélectionner « oui », et appuyez ensuite sur OK. 2 Saisissez le code secret à quatre chiffres en utilisant les touches numériques 0-9. 3 Entrez le même nombre à quatre chiffres qu'à l'objet 1 pour confirmer.
- « Le code secret du système a été changé avec succès » s'affiche.
4. Appuyez sur OK.
Remarque
- Pour regarder un canal verrouillé, il est nécessaire de saisir le code secret (voir pages 31 et 32 pour savoir comment verrouiller la visualisation des canaux en modes DTV et ATV). Lorsque vous sélectionnez un canal verrouillé, une invite pour saisir le code secret apparait. Appuyez sur pour afficher la fenêtre de saisie du code secret.
Si « non » est sélectionné
Vous devez réinitialiser le code secret.
Appuyez sur ↓/▶ pour sélectionner « oui », et appuyez ensuite sur OK.
Remarque
- Par mesure de précaution, le code secret (PIN) au dos de ce mode d'emploi, détachez-le et rangez-le dans un endroit sûr hors de portée des enfants.
Censure parentale
Cette fonction vous permet de contrôler les services DTV. Elle empêche les enfants de regarder des scènes violentes ou sexuées potentiellément nuisibles.
1. Allez à « Menu » > « Installation » > « Voir réglage » > « Réglage individuel » > « Censure parentale ».
2. Repétez les étapes 1 à 4 de Si « Oui » est sélectionné à gauche.
Remarque
- « Pour tous » et « Accord des parents souhaité » correspondant à des classements utilisés exclusivement en France.
- Voir page 56 pour les détails sur les classements.
Verrou touche
Cette fonction vous permet de verrouiller les touches sur le téléviseur ou la télécommande afin d’empêcher les enfants de changer de canal ou le volume.
Allez à « Menu » > « Installation » > « Options » > « Verrouillage touches »
| Rubrique |
| Arrêt | Les touches sont débloquées. |
| Verrou ctrl télécommande | Toutes les touches sur la télécommande sont verrouillées. |
| Verrou ctrl bouton | Verrouille les touches sur le téléviseur à l'exception de la touche d'alimentation. |
Remarque
- Il est impossible de régir « Verrou cortisol télécommande » et « Verrou cortisol bouton » simultanément.
Annulation du blocage
Appuyez sur MENU du téléviseur et sélectionnez
« Arrêt » pour annuler « Verrou ctrl commande » Appuyez sur MENU de la télécommande et sélectionnez « Arrêt » pour annuler « Verrou ctrl bouton » - Reportez-vous à la page 6 pour les opérations du menu à l'aide de MENU sur l'avant du téléviseur.
Langue audio numérique
Réglez trois langues multi audio préférées à afficher si plusieurs langues audio sont disponibles.
Allez à « Menu » > « Installation » > « Voir réglage » > « Réglage individuel » > « Langue audio numérique ».
Passer d'une langue multi audio à l'autre
À chaque fois que vous appuyez sur 1/1/1 de la télécommande, la langue audio change.
Sous-titre
Réglez deux langues de sous-titres préférées (dont les sous-titres pour les malentendants) à afficher si les sous-titres sont disponibles.
Allez à « Menu » > « Installation » > « Voir réglage » > « Réglage individuel » > « Sous-titres ».
Rubriques sélectionnables
1ère langue 2ème langue Pour mal-entendant
Passe d'une langue de sous-titres à l'autre
À chaque fois que vous appuyez sur la télécommande, la langue des sous-titres change.
Placez « pour mal-entendant » sur « oui
Les sous-titres pour malentendants ont priorité sur chaque réglage de langue de sous-titres (« 1ère langue », « 2ème langue », etc., par ex.).
Remarque
- Les sous-titres ne seront pas affichés si le programme ne contient pas d'informations de sous-titres.
Voir réglage
Vous pouvez sélectionner une langue OSD parmi 23 langues. Reportez-vous à la colonne Langue
OSD du tableau des spécifications pour les langues sélectionnables (Page 53).
Allez à « Menu » > « Installation » > « Voir réglage » > « Langue ».
Démarrage rapide
Vous pouvez diminuer le temps de mise en route du déshumidificateur après l'avoir allumé avec la télécommande.
Allez à « Menu » > « Installation » > « Voir réglage » > « Démarrage rapide »
| Rubrique |
| Marche | Le téléviseur se metrapidement en route à partir du mode de veille. La consommation d'électricité est de 30 W ou plus en mode de veille. |
| Arrêt | La consommation d'électricité est faible en mode de veille. |
Cette fonction vous permet de suspendre le programme télévisé numérique que vous regardez et de recommencer à le regarder depuis la scène suspendue. Cette fonction n'est disponible que pour la série de modèle 820.
1 Appuyez sur READY.
Le téléviseur lance l'enregistrement provisoire de l'émission en temps réel en arrière-plan. - La durée enregistrable en Time Shift est d'environ 150 minutes pour SD et de 60 minutes pour HD (selon les programmes).
2 Appuyez sur
- Le téléviseur affiche le programme depuis la scène que le téléviseur a commencé à enregistrer et l'enregistrement se poursuit. Lorsque le téléviseur reprend la lecture après une pression sur pour arrêter le programme, le téléviseur affiche le programme depuis la scène interrompue.
Touches servant aux opérations de Time Shift
| Touches | Description |
| READY | Permet de lancer l'enregistrement du programme que vous regardez.
•您 ne peut pas dire le programme enregistré moins de trois secondes après avoir appuyé sur READY pour lancer l'enregistrement. |
| ► | Permet de dire le programme enregistré. |
| ■ | Permet d'arrêter le programme lu (l'enregistrement Time Shift continue) et de returner à l'émission en temps réel (en direct). |
| II | Permet de suspendre le programme lu (l'enregistrement Time Shift continue).
•Cette fonction est désactivée au bout de 15 minutes. |
| ← | Retour rapide (chaque pression sur cette touche permet de changer la vitesse de returnar rapide selon trois niveaux). |
| ► | Avance rapide (chaque pression sur cette touche permit de change la vitesse d'avance rapide selon trois niveaux). |
| (√) | Lecture après un saut en arrêté de 10 secondes. |
| (×) | Lecture après un saut en avant de 30 secondes. |
Remarque
- Au lieu d'appuyer sur les touches de la télécommande, les opérations ci-dessous sont également disponibles sur l'écran avec le panneau de commande. Vous pouvez accéder au panneau de commande en appuyant sur CONTROL de la télécommande ou sélectionnez « Commande (Time shift) » dans « Options » « Options de visionnement »
- Le panneau de commande pour le Time Shift ne s'affiche que pendant le fonctionnement du Time Shift.
- La fonction Time Shift is inopérante en mode ATV, pour les entrées externes, la diffusion de données et la radiodiffusion.
- Pour désactiver le Time Shift, appuyez sur READY, changez de canal DTV, modifiez « ENTREE » ou éteignez le téléviseur. Le Time Shift est désactivé si aucune opération n'est effectuée pendant trois heures.
- Certaines fonctions sont inopérantes pendant le Time Shift.
- La fonction Time Shift n'est pas vraiment une fonction d'enregistrement, les données enregistrées sont réinitialisées lorsque vous la quittez.
- Elle ne se déclenche pas automatiquement ; elle démarre uniquement lorsque vous appuyez sur READY. Le code secret est nécessaire lorsque vous utilisez les touches telles que si vous avez défini un code secret et si les rubriques pour « Censure parentale » à l'exception de « Aucune » sont sélectionnées. L'enregistrement s'arrête automatiquement si aucun signal n'est reçu (les données enregistrées seront perdues).
- Le Time Shift est inopérant avec les programmes protégés contre la copie.
Exemples d'utilisation du time shift
| Sans Time Shift |
| Absent |
| Voues avez raté la scène pendant votre absence. |
| Avec Time Shift |
| Absent |
| Voues pouvez regarder la scène manquée à votre retour. |
Pour regarder la même scène à nouveau (vous devez appuyer sur READY à l'avance pour que le time shift fonctionne)
| Sans Time Shift |
|
| Vou ne pourrait pas regarder à nouveau la même scène. |
| Avec Time Shift |
|
| vous couldar à nouveaux la même scène. |
L'icône de Time Shift prêt à apparait lorsqu'READY est enforcé et que le téléviseur enregistre le programme. L'icône du statut apparait selon ce qui est affiché à l'écran.
Remarque
- Vous pouvez également accéder aux informations en appuyant sur CONTROL de la télécommande ou sélectionnez « Commande (Time shift) » dans « Options » > « Options de visionnement »
Sélection d'entrée audio
Vous pouvez automatique de source d'entrée lors de la réception d'un signal AQUOS LINK ou d'un signal compatible Peritel (Euro SCART) sur le téléviseur pendant le fonctionnement du Time Shift.
Allez à « Menu » > « Installation » > « Options » > « Reglage Time Shift » > « Sélection d'entree audio ».
| Rubrique |
| Activer | La fonction Time Shift est désactivée lors de la réception d'un signal AQUOS LINK ou d'un signal compatible Péritel (Euro SCART). La source d'entrée change automatiquement. |
| Déscienter | La fonction Time Shift est toujours opérationnelle. Le téléviseur ne change pas automatiquement de source d'entrée même lors de la réception d'un signal AQUOS LINK ou d'un signal compatible Péritel (Euro SCART). |
Options
« WSS » permet au téléviseur de permuter automatiquement entre les différentes tailles d'image.
Allez à « Menu » > « Installation » > « Options » > « WSS ».
Remarque
- Utilisez le « Mode Grand écran » si une image ne passe pas à la taille d'image ajustée. Si le signal ne contient aucune information « WSS », la fonction sera inopérante même si elle est activée.
Mode 4:3
Le signal « WSS » possède une commutation automatique 4:3 qui vous permet de sélectionner entre « Normal » et « Panorama »
Allez à « Menu » > « Installation » > « Options » > « Mode 4:3 ».
| Rubrique |
| Normal | Plage normale conservant le rapport 4:3 ou 16:9. |
| Panorama | Image grand écran sans barres latérales. |
Mode grand écran
Vous pouvez sélectionner la taille de l'image. La taille de l'image sélectionnable dépend du type de signare.
| Rubrique (pour les signaux SD [définition standard]) |
| Normal | Conserve le rapport hauteur/largeur original dans un affichage plein écran. |
| Zoom 14:9 | Pour des images Letterbox en 14:9. Une barre latérale mince apparait de chaque côté et vous pouvez également avoir des barres en haut et en bas sur certains programmes. |
| Panorama | Dans ce mode, l'image est allongée vers les côtes de l'écran. L'image peut ressembler à celle du mode « Plein » selon les signaux de l'émission. |
| Plein | Pour des images comprimées en 16:9. |
| Cinéma 16:9 | Pour des images Letterbox en 16:9. Des barres peuvent apparätre en haut et en bas sur certains programmes. |
| Cinéma 14:9 | Pour des images Letterbox en 14:9. Des barres peuvent apparätre en haut et en bas sur certains programmes. |
| Rubrique (pour les signaux HD [haute-définition]) |
| Plein | Affichage de l'image en Overscan. Coupe tous les cotsés de l'écran. |
| Sous-scan | Affichage de l'image en Underscan uniquement lors de la réception d'un signal 720p. Affichage de l'image haute définition ajustée de façon optimale. Du bruit peut apparaître sur le bord de l'écran pour certains programmes. |
| Pt par Pt | Affiche une image avec le même nombre de pixels sur l'écran uniquement lors de la réception de signaux 1080i/1080p. |
Remarque
- Certaines rubriques n'apparaissent pas en fonction du type de signal reçu.
1 Allez à « Menu » > « Installation » > « Options » > « Options de visionnement » > « Mode Grand écran ».
- Vous pouvez également sélectionner une rubrique en appuyant sur de la télécommande.
- Le menu énumère les options du « Mode Grand écran » sélectionnables pour le type de signal vidéo actuellement reçu.
2 Appuyez sur / pour sélectionner la rubrique de votre choix.
Lorsque vous passerez entre les options, chacune se reflète immédiatement sur l'écran. Il n'est pas nécessaire d'appuyer sur OK.
En fait, si vous réglez « WSS » sur « Marche » dans le menu « Options », le « Mode Grand écran » optimal est automatiquement choisi pour chaque émission ou programme lu au moyen d'un magnétoscope ou lecteur/enregistreur DVD.
Remarque
- Même si vous sélectionnez manuellement le « Mode Grand écran » de votre choix, il se peut que le téléviseur passe automatiquement au « Mode Grand écran » optimal selon le signal reçu lorsque « WSS » est placé sur « Marche »
Taille d'image ENR
Vous pouvez utiliser ce menu pour régler la taille d'image appropriée pour regarder une émission télévisée au format 16:9 sur un téléviseur 4:3.
Allez à « Menu » > « Installation » > « Options » > « Réglage bôme » > « Taille d'image ENR ».
Réglage sur « TV 4:3 »
Réglage sur « TV 16:9 »
Remarque
- Cette fonction doit être définie avant l'enregistrement.
Visionnement auto HDMI
Cette fonction vous permet de passer automatiquement sur la taille d'image appropriée lorsque vous regardez un signal HDMI via les prises HDMI 1, 2, 3 et 4.
1 Appuyez sur pour sélectionner la source d'entrée (« HDMI 1 », « HDMI 2 », « HDMI 3 » ou « HDMI 4 ») raccordée à votre appareil HDMI et appuyez ensuite sur OK. 2 Allez à « Menu » > « Installation » > « Options » > « Réglage borne » > « Visionnement auto HDMI »
Position
Pour régler la position horizontale et verticale d'une image.
Allez à « Menu » > « Installation » > « Options » > « Effet à l'écran » > « Position ».
| Rubrique |
| Pos.hori | Centre l'image en la déplaçant vers la gauche ou la droite. |
| Pos.vert | Centre l'image en la déplaçant de haut en bas. |
Remarque
- Les réglages sont sauvegardés séparément pour chaque source d'entrée.
- Selon le type de signal d'entrée, le réglage « Mode Grand écran » ou le « Mode vidéo » pour le mode USB, certains réglages de position peuvent ne pas être disponibles.
- Cette fonction n'est pas disponible pour les émissions DTV avec signaux MHEG.
Affichage du canal
Veuillez afficher les informations sur le canal en appuyant sur sur la télécommande.
Mode DTV
| BBC ONE |
| DTV 004 |
| Audio (ENG) : STERÉO |
| Vidente 576i |
| Sous-titre Arrêt |
| >> Nouvelle info |
Mode ATV
| ATV | BBC1 |
| 04 |
| AUTO | B/G |
| MONO |
| Sous-titre | -- |
- Les numéros à quatre chiffres (0001, par ex.) sont affichés après avoir sélectionné les cinq pays nordiques dans le réglage du pays.
Vous pouvez afficher les informations de l'heure comprises dans les émissions DTV et télétexte.
Remarque
- Omettez l'étape 1 si vous recevez des émissions DTV. 1. Sélectionnez un canal télévisé (les informations d'heure sont automatiquement capturées). 2. Appuyez sur 1 +. L'affichage du canal apparait sur le téléviseur. 3. Appuyez de nouveau sur 1 + au cours des quelques secondes où l'affichage du canal est à l'écran. L'information de l'heure apparaît dans le coin inférieur droit de l'écran pendant plusieurs secondes. 4. Même lorsque vous changez de canal télévisé, vous pouvez afficher les informations de l'heure avec les étapes 2 et 3 ci-dessus.
Remarque
- Si elles sont correctement obtenues, les informations de l'heure apparaitront dans le coin supérieur gauche de l'écran en appuyant sur MENU.
Affichage heure
Allez à « Menu » > « Installation » > « Voir réglage » > « Réglage individuel » > « Affichage heure »
Affichage heure
Cette fonction vous permet d'afficher l'heure dans le coin inférieur droit de l'écran.
| Rubrique |
| Marche | Affiche l'heure. |
| Marche (par demi-Îneure) | Affiche l'heure par incrêements de 30 minutes. |
| Arrêt | Masque l'heure. |
Vous pouvez sélectionner le format de l’heure (« 24HR » ou « AM/PM ») pour l’horloge.
Durée du jeu
Cette fonction vous permet d'afficher le temps écoulé sur l'écran lorsque « Mode AV » est placé sur « JEU »
Allez à « Menu » > « Installation » > « Options » > « Durée du jeu »
| Rubrique |
| Marche | Lorsque vous raccordez une console de jeu au téléviser, le temps écoulé s'affiché par incréments de 30 minutes après que vous commencerce à jouer. |
| Arrêt | Masque le temps. |
Remarque
- Ce menu n'est pas sélectionnable si la source d'entrée est « TV » ou « USB »
Aff. titre programme
Cette fonction vous permet d'afficher les informations du programme sur l'écran comme le titre et l'heure de diffusion en sélectionnant un canal.
Allez à « Menu » > « Installation » > « Options » > « Effet à l’écran » > « Aff. titre programme »
Remarque
- Cette fonction est disponible uniquement quand le mode DTV est sélectionné.
Sélection d'entrée
Pour régler le type de signal de l'appareil externe.
1 Appuyez sur → pour sélectionner la source d'entrée pour régler le signal d'entrée (« EXT 1 » ou « EXT 3 ») depuis le menu « INPUT », et appuyez ensuite sur OK. 2 Allez à « Menu » > « Installation » > « Options » > « Réglage borne » > « Sélection d'entrée » >.
| Rubrique |
| EXT 1 | Y/C, CVBS, RVB |
| EXT 3 | COMPOSANTES, RVB |
Remarque
- Si aucune image (couleur) ne s'affiche, tentez de passer sur un autre type de signal.
- Consultez le mode d'emploi de l'appareil externe pour le type de signal.
Etiquetage d'entrée
Vous pouvez assigner à chaque source d'entrée une description personnalisée.
1 Appuyez sur pour sélectionner la source d'entrée de votre choix dans le menu «ENTRÉE», et appuyez ensuite sur OK. 2 Allez à « Menu » > « Installation » > « Options » > « Réglageorne » > « Étiquet. d'entrée » 3 Appuyez sur / / pour sélectionner chaque caractère du nouveau nom pour la source d'entrée, et appuyez ensuite sur OK.
4 Répétez l'opération jusqu'à ce que l'étiquette soit spellée en entier.
Remarque
- Cette étiquette peut avoir six caractères ou moins. Lorsque vous souhaitez attribuer un nom de source d'entrée de moins de six caractères, sélectionnez « FIN » pour régler son nom.
Remarque
- Vous ne pouvez pas modifier les étiquettes si la source d'entrée est « TV » ou « USB »
Saut d'entrée
Ce réglage vous permet d'omettre l'entrée PÉRITEL (SCART), HDMI ou RVB sur l'opération de Sélection de la source d'entrée.
Allez à « Menu » > « Installation » > « Options » > « Saut d'entrée »
Remarque
Lorsque vous sélectionnez «ATV » ou «DTV», la fonction de saut n'est opérationnelle que lors de l'utilisation de la touche INPUT sur l'avant du téléviseur.
Système couleur
Vous pouvez changer le système couleur et en adopter un qui est compatible avec l'image à l'écran.
Allez à « Menu » > « Installation » > « Options » > « Système couleur »
Remarque
- La valeur préréglée en usine est « AUTO »
- Si « AUTO » est sélectionné, le système couleur pour chaque canal est automatiquement réglé. Si une image n'est pas nette, sélectionnez un autre système couleur (« PAL », « SECAM », par ex.).
Sélection casque/sortie audio
Vous pouvez sélectionner quel appareil utiliser pour la sortie audio.
Allez à « Menu » > « Installation » > « Options » > « Réglage » > « Sélection casque/ sortie audio »
| Rubrique |
| Casque | Le son est sorti par le casque. |
| Sortie audio | Le son est sorti par un amplificateur AV ou un contrôleur audio surround. |
Attention
- Cette prise sert aussi pour le casque. Baissez le volume avant d'utiliser un casque. Un son trop fort pourrait affecter votre ouïe.
Remarque
- Si vous sélectionnez « Sortie audio » lorsqu'un câble est inséré dans la prise HDMI 2/EXT 3 AUDIO (L/R), les enceintes du téléviseur sont mises en sourdine. Lorsque vous sélectionnez « Sortie audio », vous pouvez ajuster le volume sonore du téléviseur avec les touches VOL - / + du téléviseur ou les touches 1+/- de la télécommande.
Effet avec sélection du canal
Cette fonction affiche un effet d'écran lors de la sélection ou du changement de canal.
Allez à « Menu » > « Installation » > « Options » > « Effet à l'écran » > « Effet avec sélection du canal ».
Éclairage
Cette fonction permet d'éclairer la DEL à l'avant du téléviseur de plusieurs façons.
Allez à « Menu » > « Installation » > « Options » > « Éclairage »
| Rubrique |
| Arrêt | La DEL n'est pas allumée. |
| Veille | La DEL est allumée pendant que le téléviseur est en mode de veille. |
| Regarder | La DEL est allumée pendant que vous regardez la télévision. |
| Toujours | La DEL est allumée tout le temps. |
Remarque
- Le réglage par défaut pour cette option est « Regarder », Place-la sur « Arrêt » si vous ne souhaitez pas que la DEL s'allume.
Connexion d'un périphérique USB
Connectez un périphérique USB au téléviseur comme illustré ci-dessous.
Le téléviseur passe automatiquement au mode USB lorsqu'un périphérique USB est inséré dans la prise USB (ceci ne fonctionne pas lors de l'utilisation du Time Shift). - Selon le périphérique USB, il se peut que le téléviseur ne reconnaisse pas les données continues. - N'utilise que des caractères alphanumériques pour nommer les fichiers. - Les noms de fichiers de plus de 80 caractères (variable selon l'ensemble de caractères) peuvent ne pas s'afficher. - Ne débranchez pas le périphérique USB ou la carte mémoire du téléviseur pendant le transfert de fichier, l'utilisation de la fonction diaporama, lors du passage d'un écran à un autre ou bien avant de quitter l'écran « USB » depuis le menu « ENTRÉE » - Ne branche ni ne débranche de manière répétée le périphérique USB du téléviseur.
Attention
- N'utilise pas de rallonge USB lors du raccordement d'un périphérique USB à la prise USB du téléviseur.
- L'utilisation d'une USB peut empêcher le téléviseur de fonctionner correctement.
Raccordement d'un serveur réseau local
Raccordez un serveur Réseau local au téléviseur comme illustré ci-dessous. Cette fonction n'est disponible que pour la série de modulo 820.
1 Serveur Réseau local 2 Routeur 3 Cable LAN
Remarque
- Vous devrez peut-être configurer le téléviseur pour un serveur Réseau local dans « Configuration Ethernet » du menu « Voir réglage ». Le téléviseur s’automatiquement au mode Réseau local lorsqu’un serveur Réseau local est raccordé (ceci ne fonctionne pas pendant l’utilisation du Time Shift).
- Selon le serveur Réseau local, il se peut que le téléviseur ne reconnaissant pas les données contenues.
- N'utilisez que des caractères alphanumériques pour nommer les fichiers.
- Les noms de fichier de plus de 80 caractères (variable selon l'ensemble de caractères) peuvent ne pas s'afficher.
- Ne débranchez pas le serveur Réseau local du télévisuel pendant le transfert de fichier, l'utilisation de la fonction diaporama, lors du passage d'un écran à un autre ou bien avant de quitter l'écran « Réseau local » depuis le menu « ENTREE »
- Ne branchez ni ne débranchez un serveur Réseau local du téléviseur de manière répétée.
Support usb/réseau local
Sélectionnez « USB » ou « Réseau local » dans le menu « ENTRÉE » pour accéder à ce mode ou le téléviseur passe automatiquement sur le mode USB/Réseau local lorsqu'un périphérique USB/serveur Réseau local est raccordé au téléviseur.
Support USB
Dans ce mode, vous pouvez visualiser des photos, écouter de la musique et regarder des vidéos depuis un périphérique USB externe.
Réseau local
Dans ce mode, vous pouvez visualiser des photos et écouter de la musique depuis un serveur Réseau local externe.
Remarque
- Vous ne pouvez pas accéder à ce mode lorsqu'il n'a pas de périphérique USB ou de serveur Réseau local raccordé au téléviseur.
- « Mode Grand écran » est fixe. « Mode photo », pendant « Mode video », vous pouvez éléctionner « Auto » ou « Original »,
Sélection des modes et des lecteurs/serveurs
1. Appuyez sur B pour sélectionner le lecteur/serveur sur lequel vous souhaitez trouver vos fichiers, et appuyez ensuite sur OK.
2. Appuyez sur / pour choisir entre Mode photo , Mode musique ou Mode video , et appuyez ensuite sur OK.
Remarque
- « Mode vidéo » n'est disponible qu'en mode USB.
- Il n'est pas nécessaire de sélectionner le lecteur/serveur à l'objet 1 lorsque le périphérique USB raccordé ne compte qu'un seul lecteur ou lorsqu'il y a un seul serveur Réseau local raccordé au téléviseur.
- Un nombre de 16 lecteurs/serveurs maximum peut s'afficher.
Visualisation des vignettes
* Cette barre ne s'affiche pas sur l'écran « Réseau local ».
Touches pour les opérations sur les vignettes
| Touches | Description |
| OK | Lors de la sélection d'une icône dossier : Pour accéder à ce répertoire. Lors de la sélection d'une vignette photo : Agrandit la photo. |
| ▲/▼/▲(Curseur) | Pour sélectionner un élément de votrechioix. |
| ≤ | Reient à l'opération précédente. |
| Touche R | Sélectionné/désélectionné les rubriques (le repère✔ apparait sur les rubriques séLECTIONnées). |
| Touche G | Pour sélectionner la musique de fond du diaporama. |
| Touche Y | Pour lancer le diaporama. |
| Touche B | Affiche les options de réglage du diaporama. |
Remarque
- En cas de fichiers de photo invalides, le repère X s'affiche pour le fichier.
- Vous pouvez voir le nom de fichier, la date de prise de vue, la taille de fichier et la taille des pixels de la photo sélectionnée sur la gauche de l'écran (date de prise de vue uniquement disponible en format de fichier EXIF).
Visionnement des photos agrandies
Touches pour utiliser l'affichage des photos agrandies
| Touches | Description |
| (Scurseur) | Pour aller à la photo précédente/ suivante dans le même réseau. |
| (Σ) | Pour revenir à l'écran de sélection des vignettes. |
| Touche R | Pour faire pivoter la photo de 90 degrès vers la gauche. |
| Touche G | Pour faire pivoter la photo de 90 degrès vers la droite. |
| Touche Y | Pour révêler/masquer l'affichage du guide. |
Remarque
- La rotation des photos ne s'est appliquée qu'à l'élément sélectionné provisoire et ce réglage n'est pas sauvegardé.
Sélection de la musique de fond
Réglez la musique de fond du diaporama dans « Choix musique diaporama » en appuyant sur B lors de la sélection des vignettes photos.
* Cette barre ne s'affiche pas sur l'écran « Réseau local »
Touches pour la sélection de la musique de fond du diaporama
| Touches | Description |
| OK | Lors de la sélection d'un fisier audio : Pour生存 la musique. |
| ▲/▼/▲(Curseur) | Pour sélectionner un élément de votrechoix. |
| « | Revient à l'opération précédente. |
| Touche R | Sélectionne/désélectionné les rubriques(le repère✔ apparait sur les rubriques séLECTIONnées). |
| Touche G | Pour arrêter la musique. |
| Touche Y | Pour生存/suspendre la musique. |
| Touche B | Affiche les options de réglage du diaporama. |
Remarque
- La musique de fond du diaporama sera réinitialisée dans les cas suivants.
- Sélectionnez « Réinit. tt musique fond » en appuyant sur B pendant la sélection des fichiers audio.
- Retour au menu supérieur. Modification de l'ENTREE
- èrement différente de la durée de lecture réelle selon les fichiers.
Diaporama
Touches pour les opérations du diaporama
| Touches | Description |
| « | Revient à l'opération précédente. |
| Touche Y | Pour révêler/masquer l'affichage du guide. |
| Touche B | Affiche les options de réglage du diaporama. |
Remarque
- Les musiques de fond sélectionnées sont lues en boucle. Le diaporama continue jusqu'à ce que vous appuyiez sur
- L'intervalle du diaporama par photo peut être réglé dans « Choix intervalle diaporama » en appuyant sur B.
Mode musique
* Cette barre ne s'affiche pas sur l'écran « Réseau local »
Touches pour le Mode musique
| Touches | Description |
| OK | Lors de la sélection d'un fisquier audio : Pour dire la musique. |
| ▲/▼/▲(Curseur) | Pour sélectionner un élément de votrechoix. |
| « | Revent à l'opération précédente. |
| Touche R | Sélectionne/désélectionné les rubriques(le repère✓ apparait sur les rubriques séLECTIONnées). |
| Touche G | Pour arrêter la musique. |
| Touche Y | Pour dire/suspendre la musique. |
| Touche B | Affiche les options de réglage de lalecture automatique. |
Remarque
- En cas de fichiers audio invalides, le repère X s'affiche pour le fichier.
- La durée de lecture affichée peut être légèrement différente de la durée de lecture réelle selon les fichiers.
Mode vidéo
Touches pour les opérations de sélection de fichiers
| Touches | Description |
| OK | Lors de la sélection d'une icône dossoir : Pour accédéter à ce répertoire. Lors de la sélection d'un fjicher video : La vente est lue. |
| ▲/▼/▲(Curseur) | Pour sélectionner un élément de votrechoix. |
| ← | Revent à l'opération précédente. |
| Touche R | Sélectionné/désélectionné les rubriques(le repère✔ apparait sur les rubriques sélectionnées). |
| Touche B | Affiche les options de réglage de lalecture automatique. |
Remarque
- « Mode vidéo » n'est disponible qu'en mode USB.
- Au lieu d'appuyer sur les touches de la télécommande, les opérations ci-dessous sont également disponibles sur l'écran avec le panneau de commande. Vous pouvez accéder au panneau de commande en appuyant sur CONTROL de la télécommande ou sélectionnez « Commande (USB) » dans « Options » > « Options de visionnement »
- En cas de fichiers vidéo invalides, le repère X s'affiche pour le fichier.
Touches pour le mode de lecture
| Touches | Description |
| ▲ (Curseur) | Allez au début d'un filchier en appuyant une fois sur ▲ et au filchier précédant en appuyant deux fois sur ▲. |
| ▼ (Curseur) | Pour aller au filchier suivant. |
| ⁄▶ (Curseur) | Retour/avance rapide d'une dette. |
| ← | Retourne à l'écran de sélection de fichiers. |
| Touche R | Lance la lecture depuis la scène précédemment interrompue. |
| Touche G | Arrête une dette. |
| Touche Y | Pour révêler/masquer l'affichage du guide. |
Remarque
- Le retour/avance rapide se poursuit d'un fichier à un autre pendant la lecture en boucle.
Configuration divx®
Cette fonction permet de confirmer votre code d'inscription. Il est nécessaire d'enregistrer le code sur www.divx.com.
Allez à « Menu » > « Installation » > « Voir réglage » > « Configuration DivX® »
Inscription divx® VOD
Vous trouverez notre code d'inscription dans ce menu. Il est nécessaire d'enregistrer le téléviseur sur www.divx.com, avant de voir les contenus DivX.
Description DivX® VOD
Vous trouvez le code de désinscription dans ce menu. Il est nécessaire de désinscrire le téléviseur sur www.divx.com pour désactiver l'inscription.
Compatibilité périphérique usb/serveur réseau local
| Péripériques USB | Clé USB, lecteur de carte USB (de type Mass Storage) |
| Système de filchier | FAT/FAT32 |
| Format de filchier photo | JPEG (.jpg) (conforme DCF2.0) |
| Format de filchier audio | MP3 (.mp3)Débit binaire: 32 k, 40 k, 48 k, 56 k, 64 k, 80 k, 96 k, 112 k, 128 k, 160 k, 192 k, 224 k, 256 k, 320 kbpsFréquence d'échantillonnage: 32 k, 44,1 k, 48 kHz |
| Format de fischié video |
| Extension de fischié | Conteneur | Vidéo | Audio |
| *.avi | AVI | DivX 3.11/4.x/5.1/6.0 XviD H.264 MPEG4 Motion Jpeg | MP3 AC3 LPCM ADPCM |
| *.mkv | MKV | DivX 3.11/4.x/5.1/6.0 XviD H.264 MPEG4 | MP3 AC3 LPCM ADPCM |
| *.asf | ASF | DivX 3.11/4.x/5.1/6.0 XviD H.264 MPEG4 VC-1 | MP3 AC3 LPCM ADPCM |
| *.wmv | ASF | VC-1 | WMA |
| *.mp4 *.mov | MP4 (SMP4) | H.264 MPEG4 XviD | MP3 AAC |
| *.mpg *.mpeg | PS | MPEG2 MPEG1 | AC3 MPEG Audio LPCM |
Remarque
- Les fichiers jpeg de format progressif ne sont pas pris en charge.
- Il se peut que les fichiers audio sur les périques USB 1.1 ne soient pas lus correctement.
- Le fonctionnement avec un concentrateur USB n'est pas garanti.
- Certains formats de fichier vidéo peuvent ne pas être les selon le fichier.
Sélection de la taille d'image pour le mode vidéo
Vous pouvez sélectionner la taille de l'image dans "Mode video"
1 Sélectionnez « Mode video » - Reportez-vous à Sélection des modes et des lecteurs/serveurs à la page 42.
2 Appuyez sur Le menu « Mode Grand écran » s'affiche.
3 Appuyez sur ou / pour sélectionner l'élément désiré. Lorsque vous passerez entre les options, chacune se reflète immédiatement sur l'écran. Il n'est pas nécessaire d'appuyer sur OK.
EXAMPLE
| Rubrique |
| AUTO | Conserve le rapport hauteur/largeur original dans un affichage plein écran. |
| Original | Conserve le rapport et la taille d'origine. |
Connexion HDMI
Ordinateur HDMI 1,2,3 ou 4 1 Câble certifié HDMI
Ordinateur HDMI 2 Cable mini-prise stereo 03,5 mm 3 Cable DVI/HDMI Pour utiliser la prise HDMI 2, il est nécessaire de sélectionner l'élément ajustat dans le menu « Sélection audio » selon le type de cable HDMI raccordé (Reportez-vous à la page 28 pour en savoir plus).
Connexion analogique
Ordinateur EXT 3 Cable RVB Câble mini-prise stéréo 03,5 mm
Ordinateur EXT 3 Cable de conversion DVI/RVB 7 Câble mini-prise stéreo 03,5 mm Pour utiliser la prise EXT 3, il est nécessaire de sélectionner « Video+Audio » dans le menu « Sélection audio » (Reportez-vous à la page 28 pour en savoir plus).
Vous devez regarder « RVB » dans le menu « Sélection d'entrée » lors de la sélection de « EXT 3 » dans le menu « ENTRÉE » (Pages 15 et 40).
Remarque
- Les prises de l'entrée PC sont compatibles DDC1/2B.
- Reportez-vous à la page 47 pour une liste des signaux PC compatibles avec ce téléviseur.
Sélection de la taille d'image
Vous pouvez sélectionner taille de l'image.
1 Appuyez sur H. Le menu « Mode Grand écran » s'affiche.
2 Appuyez sur ou / pour sélectionner l'élément désiré.
EXAMPLE Normal Plein
| Rubrique |
| Normal | Conserve le rapport hauteur/largeur original dans un affichage plein écran. |
| Cinéma | Pour les images au format Letterbox. Des barres peuvent apparaître en haut et en bas sur certains programmes. |
| Plein | L'image replit entièrement l'écran. |
| Pt par Pt | Affiche une image avec le même nombre de pixels sur l'écran. |
Remarque
- Voulez-vous sélectionner un abruckhe en appuyant sur la télécommande. Raccordez l'ordinateur avant de procéder aux réglages.
- La taille d'image sélectionnable dépend du type de signal d'entrée.
- Reportez-vous à la page 37 pour les signaux AV. HDMI : 480i/480p/576i/576p/720p/1080i/1080p ANALOGUE RGB : 576p/720p (50 Hz)/1080i
- La prise ANALOGUE RGB (PC) (EXT 3) n'est pas compatible avec les signaux 480i/576i/1080p.
Sync. automat.
Cette fonction fait que l'écran est automatiquement réglé à sa meilleure condition possible lorsque les prises analogiques du téléviseur et de l'ordinateur sont raccordées avec un câble de conversion DVI/RVB en vente dans le commerce, etc.
1. Appuyez sur pour sélectionner « EXT 3 » dans le menu « ENTRÉE », et appuyez ensuite sur OK.
2. Allez à « Menu » > « Installation » > « Options » > « Réglage borne » > « Sélection d'entrée » > sélectionnez « RVB ».
3. Allez à « Menu » > « Installation » > « Options » > « Réglage borne » > « Entrée PC » > « Sync. Automat. ».
Remarque
Lorsque « Sync. Automat. » a réussi, « Auto Sync terminée avec succès. » s'affiche. Sinon, « Sync. Automat. » a échoué. - Sync. Automat, - peut échouer même si « Auto Sync terminée avec succès, » est affiché. - « Sync. Automat. » risque d'échouer si l'image de l'ordinateur est de faible résolution, a des bords indéfinis (noirs) ou bien est déplacée sans exécuter « Sync. Automat. » Veillez à brancher l'ordinateur sur le téléviseur et à le mettre sous tension avant de démarrer « Sync. Automat. » - « Sync. Automat. » ne peut être exécuté que lorsque des signaux analogiques sont reçus par la prise EXT 3.
Options
En temps normal, vous pouvez régler facilement l'image s'il est nécessaire de changer la position de l'image avec « Sync. Automat. ». Dans certains cas, toutefois, un réglage manuel est nécessaire pour optimiser l'image.
1 Appuyez sur pour selectionner « EXT 3 » dans le menu « ENTREE», et appuyez ensuite sur OK. 2 Allez à « Menu » > « Installation » > « Options » > « Réglage borne » > « Sélection d'entrée » > sélectionnez « RVB » 3 Allez à « Menu » > « Installation » > « Options » > « Réglage borne » > « Entrée PC » > « Sync. fine » 4 Appuyez sur / pour selectionner la rubrique de réglage spécifique. 5 Appuyez sur / pour régler la rubrique sur la position désirée.
| Rubrique |
| Pos.hori | Centre l'image en la déplaçant vers la gauche ou la droite. |
| Pos.vert | Centre l'image en la déplaçant de haut en bas. |
| Horloge | Ajuste lorsque l'image scintille avec des rayures verticales. |
| Phase | Ajuste lorsque les caractères ont de faibles contrastes ou que l'image scintille. |
Remarque
Pour remettre toutes les rubriques de réglage aux valeurs préréglées d'usine, appuyez sur / pour sélectionner « Réinitialisation », et appuyez ensuite sur OK. - « Horloge » et « Phase » dans le menu « Sync. fine » ne peuvent être réglées que lorsque des signaux analogiques sont reçus par la prise EXT 3.
Tableau des ordinateurs compatibles
| Résolution | Fréquence horizontal | Fréquence vertical | Analog. (D-Sub) | Numér. (HDMI) | Norme VESA |
| VGA | 640 x 480 | 31,5 kHz | 60 Hz | ✓ | ✓ | ✓ |
| SVGA | 800 x 600 | 37,9 kHz | 60 Hz | ✓ | ✓ | ✓ |
| XGA | 1 024 x 768 | 48,4 kHz | 60 Hz | ✓ | ✓ | ✓ |
| WXGA | 1 360 x 768 | 47,7 kHz | 60 Hz | ✓ | ✓ | ✓ |
| SXGA | 1 280 x 1 024 | 64,0 kHz | 60 Hz | ✓ | ✓ | ✓ |
| SXGA+ | 1 400 x 1 050 | 65,3 kHz | 60 Hz | ✓ | ✓ | ✓ |
| UXGA | 1 600 x 1 200 | 75,0 kHz | 60 Hz | ✓ | ✓ | ✓ |
| 1080p | 1 920 x 1 080 | 67,5 kHz | 60 Hz | ✓ | ✓ | |
VGA, SVGA, XGA, WXGA, SXGA, SXGA+ et UXGA sont des marques déposées d'International Business Machines Corporation.
Remarque
- Ce téléviseur n'a qu'une compatibilité PC limitée, ainsi un fonctionnement correct ne peut être garanti que si la carte vidéo est en conformité exacte avec la norme VESA 60 Hz. Toute variation à cette norme entraînera des déformations de l'image.
Commande du téléviseur par ordinateur
- Lorsqu'un programme est réglé, le téléviseur peut être commandé à partir de l'ordinateur en utilisant la prise RS-232C. Le signal d'entrée (ordinateur/vidéo) peut être sélectionné, le volume peut être réglé et d'autres règles encore peuvent être effectuées, permettant la lecture programmée automatique. Utilisez un câble série de commande RS-232C (de type croisé) (en vente dans le commerce) pour les connexions.
Remarque
Le système d'exploitation doit être utilisé par une personne familiarisée avec l'utilisation des ordinateurs.
Cable série de commande RS-232C (de type croisé)
Ajustez les réglages de communications RS-232C de l'ordinateur pour qu'ils correspondent aux conditions de communication du téléviseur. Les réglages de communications du téléviseur sont les suivants :
| Débit en bauds | 9 600 bps |
| Longueur des données | 8 bits |
| Bit de parity | Aucun |
| Bit d'arrêt | 1 bit |
| Commande de flux | Aucun |
Procédure de communication
Envoyez les commandes à partir de l'ordinateur via le connecteur RS-232C.
Le téléviseur fonctionne conformément à la commande reçue et envoie un message de réponse à l'ordinateur. N'envoyez pas plusieurs commandes à la fois. Attendez que l'ordinateur reçoive la bonne réponse avant d'envoyer la commande suivante.
Veillez à envoyer « A » avec le retour chariot et confirmez que « ERR » revient avant d'opérer.
Huit codes ASCII + CR
1 Commandes à quatre chiffres : Commande. Le texte de quatre caractères. Paramètres à quatre chiffres : Paramètre 0-9, espace, ?, moins Code de retour (ODH):
Paramètre
Entrez les valeurs des paramètres, en alignant sur la gauche et remplissant avec des espaces pour le reste (veillez à entrer quatre valeurs pour le paramètre). Lorsque le paramètre d'entrée n'est pas dans une plage régulable, « ERR » réapparaît (reportez-vous à « Format de code de réponse »).
Lorsque « ? » est entrée pour certaines commandes, la valeur de réglage actuelle répond.
Réponse normale
Réponse au problème (erreur de communication ou commande incorrecte)
Liste des commandes RS-232C
| Rubrique de commande | Commande | Paramètre | Contenu de la commande |
| Réglage d'alimentation | P | O | W | R | 0 | _ | _ | _ | MISE HORS TENSION (ATTENTE) |
| Séléction d'entrée A | I | T | G | D | _ | _ | _ | _ | Passage sur une entrée (Commutation) |
| I | T | V | D | _ | _ | _ | _ | TV (canal fixe) |
| I | D | T | V | _ | _ | _ | _ | DTV (canal fixe) |
| I | A | V | D | * | _ | _ | _ | EXT 1-3 (1-3), HDMI 1-4 (4-7) |
| Canal | D | C | C | H | * | * | _ | _ | Canal direct TV (1-99) |
| C | H | U | P | _ | _ | _ | _ | Canal supérieur |
| C | H | D | W | _ | _ | _ | _ | Canal inférieur |
| D | T | V | D | * | * | * | _ | Canal direct (à trois chiffres) (1-999) (Pays non nordiques) |
| D | T | V | D | * | * | * | * | Canal direct (à quatre chiffres) (1-9999) (Pays nordiques uniquement) |
| D | T | U | P | _ | _ | _ | _ | Canal DTV supérieur |
| D | T | D | W | _ | _ | _ | _ | Canal DTV inférieur |
| Séléction d'entrée B | I | N | P | 1 | 0 | _ | _ | _ | EXT 1 (Y/C) |
| I | N | P | 1 | 1 | _ | _ | _ | EXT 1 (CVBS) |
| I | N | P | 1 | 2 | _ | _ | _ | EXT 1 (RGB) |
| I | N | P | 3 | 0 | _ | _ | _ | EXT 3 (COMP) |
| I | N | P | 3 | 1 | _ | _ | _ | EXT 3 (RGB) |
| Séléction du mode AV | A | V | M | D | 0 | _ | _ | _ | Commutation |
| A | V | M | D | 1 | _ | _ | _ | STANDARD |
| A | V | M | D | 2 | _ | _ | _ | CINÉMA |
| A | V | M | D | 3 | _ | _ | _ | JEU |
| A | V | M | D | 4 | _ | _ | _ | UTILISATEUR |
| A | V | M | D | 5 | _ | _ | _ | DYNAMIQUE (Fixe) |
| A | V | M | D | 6 | _ | _ | _ | DYNAMIQUE |
| A | V | M | D | 7 | _ | _ | _ | Ordinateur |
| A | V | M | D | 8 | _ | _ | _ | x.v.Colour |
| A | V | M | D | 1 | 0 | 0 | _ | AUTO |
| A | V | M | D | ? | ? | ? | ? | 1-8, 100 |
| Volume | V | O | L | M | * | * | _ | _ | Volume (0-60) |
| Rubrique de commande | Commande | Paramètre | Contenu de la commande |
| Emplacement | H | P | O | S | * | * | * | - | Pos. hori (AV/PC) |
| V | P | O | S | * | * | * | - | Pos. vert (AV/PC) |
| C | L | C | K | * | * | * | - | Horloge (0–180) |
| P | H | S | E | * | * | - | - | Phase (0–40) |
| Mode Grand écran | W | I | D | E | 0 | - | - | - | Commutation (AV) |
| W | I | D | E | 1 | - | - | - | Normal (AV) |
| W | I | D | E | 2 | - | - | - | Zoom 14:9 (AV) |
| W | I | D | E | 3 | - | - | - | Panorama (AV) |
| W | I | D | E | 4 | - | - | - | Plein (AV) |
| W | I | D | E | 5 | - | - | - | Cinéma 16:9 (AV) |
| W | I | D | E | 6 | - | - | - | Cinéma 14:9 (AV) |
| W | I | D | E | 7 | - | - | - | Normal (PC) |
| W | I | D | E | 8 | - | - | - | Cinéma (PC) |
| W | I | D | E | 9 | - | - | - | Plein (PC) |
| W | I | D | E | 1 | 0 | - | - | Pt par Pt (AV/PC) |
| W | I | D | E | 1 | 1 | - | - | Underscan (AV) |
| W | I | D | E | 1 | 2 | - | - | AUTO (USB-Viséo)* |
| W | I | D | E | 1 | 3 | - | - | ORIGINAL (USB-Viséo)* |
| Mise en sourdine | M | U | T | E | 0 | - | - | - | Commutation |
| M | U | T | E | 1 | - | - | - | Mise en sourdine |
| M | U | T | E | 2 | - | - | - | Sourdine arrêt |
| Ambiophonie | A | C | S | U | 0 | - | - | - | Ambiophonie Commutation |
| A | C | S | U | 1 | - | - | - | Ambiophonie marche |
| A | C | S | U | 2 | - | - | - | Ambiophonie arrêt |
| Modification audio | A | C | H | A | - | - | - | - | Commutation |
| Minut. Extinction | O | F | T | M | 0 | - | - | - | Arrêt |
| O | F | T | M | 1 | - | - | - | Minut. Extinction 30 min |
| O | F | T | M | 2 | - | - | - | Minut. Extinction 1 heures |
| O | F | T | M | 3 | - | - | - | Minut. Extinction 1 heures 30 min |
| O | F | T | M | 4 | - | - | - | Minut. Extinction 2 heures |
| O | F | T | M | 5 | - | - | - | Minut. Extinction 2 heures 30 min |
| Texte | T | E | X | T | 0 | - | - | - | Texte arrêt |
| T | E | X | T | 1 | - | - | - | Texte marche (commutation) |
| D | C | P | G | * | * | * | - | Saut de page direct (100–899) |
- Ces commandes ne sont disponibles que pendant le mode USB video.
Que faire en cas d'anomalie ?
Avant de faire appel à un service de réparations, effectuez les contrôles suivants pour des possibles solutions aux symptômes rencontrés. Si le problème ne peut être corrigé grâce à ce mémento, débranchez votre téléviseur de la prise murale et appelez notre service consommateur au n° 0820 856 333.
| Problème constaté | Solution possible |
| • Pas d'alimentation. | • Placez le commutateur MAIN POWER au dos du téléviseur sur (I) (Page 4).
• Le cordon secteur est-il débranché?
• Vérifiez que vous avez appuyé sur POWER sur le téléviseur. |
| • Le téléviseur ne fonctionne pas. | • Des influences externes comme des éclairs, de l'électricité statique, etc., peuvent provarquer un mauvais fonctionnement. Le cas échéant, faites fonctionner le téléviseur après l'voir mis tout d'abord hors tension, ou encore débranchez le cordon secteur et rebranchez-le après une ou deux minutes. |
| • La télécommande ne fonctionne pas. | • Les piles sont-elles en place avec leurs polarités (+, -) alignées?
• Les piles sont-elles épisées ? (Remplacez-les par des piles neuves.)
• Utilisez-vous l'apparil sous un éclairage violent ou fluorescent?
• Le capteur de télécommande est-il illuminé par un éclairage fluorescent ? |
| • L'image est coupée. | • La position de l'image est-elle correcte?
• Les réglages du mode d'écran (Mode Grand écran) comme la taille de l'image ont-ils été effectués correctement ? (Pages 37, 45 et 46) |
| • Couleur anormale, couleurs trop claires ou tropsons, ou mauvais alignment des couleurs. | • Réglez la tonalityde l'image.
• La pierce est-elle trop claire ? L'image peut parraître nombre dans une pièce trop éclairée.
• Vérifiez le réglage du « Système couleur » (Pages 32 et 41). |
| • L'alimentation se coupe brusquement. | • La température interne de l'apparil a augmenté. Retirrez les objets bloquant les évents ou nettoyez.
• La « Minut. Extinction » est-elle régée ? Sélectionnez « Arrêt » dans le menu « Minut. Extinction » (Page 29).
• « Aucun sgn arrêt » ou « Pas d'opé. arrêt » est-il activé ? (Page 29) |
| • Pas d'image. | • Les raccordements à l'apparil externe sont-ils corrects ? (Pages 20–22)
• Le type de signal d'entrée a-t-il été sélectionné correctement après le branchement ? (Page 40)
• La source d'entrée correcte est-elle sélectionnée ? (Page 15)
• Avez-vous entrez un signal non-compatible ? (Page 47)
• Le réglage de l'image est-il correct ? (Pages 26–27)
• Est-ce que l'antenna est correctement raccordée ? (Page 10)
• « Marche » est-il sélectionné dans « Audio seul » ? (Page 29) |
| • Pas de son. | • Le volume est-il trop bas ?
• Assurez-vous que les écouteurs ne sont pas raccordés.
• Vérifiez que vous avez appuyé sur @x sur la télécommande.
• L'objet ajusté est-il sélectionné dans le menu « Sélection audio » lors du raccordement d'appliels à la prise HDMI 2 ou la prise EXT 3 ? (Pages 20, 21 et 28) |
| • Le téléviseur émet quelsqueifs un bruit de craquement. | • Il ne s'agit pas d'un dysfonctionnement. Ceci esr dû à l'expansion/contraction du coffret suite aux changements de température. Ceci n'a aucune incidence sur les performances du téléviseur. |
Effacement du code SECRET
1 Allez à « Menu » > « Installation »
2 Appuyez sur △ / ▽ pour sélectionner « Autoinstallation », « Installation programme », « Code secre. » ou « Réinitial. », et appuyez ensuite sur OK. La fenêtre de saisie du code secret apparait alors.
3 Maintenez enfoncées simultanément P ∧ et ⊥+ sur le téléviseur jusqu'à ce que le message apparaisse sur l'écran.
Reinitialisation
Si vous procédez à des réglages complexes et ne parvenez pas à les rétablir, vous pouvez ramener tous les réglages aux valeurs prédéfinies d'usine.
1 Allez à « Menu » > « Installation » > « Voir réglage » > « Réinitial. » 2 Appuyez sur / pour sélectionner « oui », et appuyez ensuite sur OK.
- « À présent, le téléviseur va redémarrer automatiquement, OK ? » s'affiche à l'écran.
Appuyez sur / pour sélectionner « oui », et appuyez ensuite sur OK.
- « En cours d'initialisation... » s'affiche à l'écran et clignote. Une fois la réinitialisation terminée, le téléviseur s'éteint, puis se rallume. L'écran est ramené à ses réglages d'origine.
Remarque
La saisie du code secret est nécessaire pour exécuter « Rinitial. Le code secret par défaut est « 1234. Pour modifier le code secret, reportez-vous à Réglages du mot de passe/Verrou (Page 33). Pour effacer le code secret (la saisie du code secret ne sera plus nécessaire), reportez-vous à EFFACEMENT DU CODE SECRET (Page 50).
Mise à jour du téléviseur via dvb-t
Assurez-vous que la version logicielle de votre téléviseur reste actualisée. De temps à autre, SHARP mettra à votre disposition des mises à jour du logiciel de base TV et du logiciel DVB.
Réglage téléchargement
Allez à « Menu » > « Installation » > « Voir réglage » > « Réglage individuel » > « Recherche pendant veille » > « Réglage téléchargement ».
Recherche de mises à jour*
- Tous les pays, à l'exception du Royaume-Uni, de la Suisse et de l'Italie sont réglés sur « non » pour cette fonction.
Le téléviseur détermine automatiquement si une nouvelle version de logiciel est disponible lorsque le téléviseur est en mode veille.
| Rubrique |
| oui | Recherche automatiquement des nouvelles mises à jour du logiciel disponibles lorsque le téléviseur est en mode de veille. |
| non | Ne recherche pas d'informationes de mise à jour. |
| maintenant | Vérifie immédiatement s'il y a un nouveau logiciel. |
Téléchargement du logiciel
Vous pouvez sélectionner la méthode de mise à jour.
Si le logiciel est mis à jour, le message de confirmation « De nouvelles infos de téléchargement ont été détectées. » s'affiche.
- Si le téléviseur reçoit le service de mise à jour lorsqu'il est en mode de veille, un message de confirmation s'affiche lorsque vous le rallumez.
Suivez les invitations à l'écran.
| Rubrique |
| oui | Lance immidiatement le téléchargement. Il faut environ une heures pourmettre à jour le logiciel. Vous ne pouverezffectuer d'autres opérations pendantle téléchargement. Annulez te telechargement en appuyant sur OK de la télécommande lorsqu'affichage « Intercompre » apparait sur l'écranpendant la mise à jour. |
| non | Lance automatiquement te téléchargement quelques minutes après être enté en mode de veille. |
Remarque
- Le téléviseur doit être en mode de veille pour le téléchargement. N'eteignez pas le téléviseur à l'aide de TV sur le téléviseur.
- La mise à jour du logiciel peut prendre un certain temps.
Liste de messages
Lorsqu'un nouveau logiciel est détecté, vous pouvez confirmer les informations de mise à jour et télécharger le logiciel à partir de « Liste de messages »
Allez à « Menu » > « Installation »
« Informations » > « Nombre de messages »
Remarque
Lorsque le téléviseur télécharge correctement le nouveau logiciel, le message est actualisé dans la « liste de messages » du menu « Informations » - La mise à jour du logiciel ne sera pas exécutée si aucun nouveau logiciel n'est disponible au moment du téléchargement.
Rapport du récepteur
Affiche les rapports concernant les échecs et les modifications des réglages de la minuterie.
Allez à « Menu » > « Installation » >
« Informations » > « Rapport du récepteur »
Identification
Vous pouvez consulter l'identification du téléviseur sur l'écran pour l'indiquer au service clientèle.
Allez à « Menu » > « Installation » >
« Informations » > « Identification »
Mise à jour du logiciel
Cette fonction vous permet de mettre à jour le téléviseur avec la dernière version du logiciel au moyen d’un périphérique USB. Il est nécessaire de mettre à jour le logiciel par le biais de la prise USB.
- Pour vérifier la version du logiciel pour le téléviseur, utilisez l'URL indiquée sur la troisième de couverture.
1. Allez à « Menu » > « Installation » > « Informations » > « Mise à jour du logiciel »
2. Appuyez sur OK puis insérez le périhérique USB contenant le fichier de mise à jour du logiciel.
Attention
- Veuillez à insérer correctement le périphérique USB dans la prise.
Le téléviseur affiche un écran de confirmation pendant que les données du périphérique USB inséré sont vérifiées.
Attention
- Si les données ne sont pas compatibles avec le système, un message d'erreur s'affiche à l'écran. Répétez les étapes 2 et 3 après avoir appuyé sur OK. Lorsqu'un message d'erreur s'affiche, vérifiez si :
Le périphérique USB est fermement inséré. - La clé USB comprend plus de deux fichiers de mise à jour du logiciel. Aucune donnée de mise à jour pour le système n'est présente dans la clé USB. Le fichier de mise à jour du logiciel est corrompu. - Le fichier de mise à jour du logiciel n'est pas compatible avec le logiciel de votre téléviseur. - Le système actuel est identique aux données de mise à jour du système.
Le téléviseur affiche les informations sur la version logicielle après avoir vérifié les données. Appuyez sur pour sélectionner « oui » afin de mettre à jour le système, et appuyez ensuite sur OK. Appuyez sur OK pour automatiquement réinitialiser et lancer la procédure de mise à jour.
- Cette opération peut prendre un certain temps.
Le téléviseur lance la mise à jour du système
Un message de confirmation s'affiche à l'écran une fois la mise à jour terminée, puis le téléviseur redémarre automatiquement. Appuyez sur OK pour finaliser la procédure.
Composition du logiciel
Le logiciel accompagnant ce produit comprend différents composants logiciels dont chaque droit d'auteur est détenu par SHARP ou par des tiers.
Les droits d'auteur pour les composants logiciels et les différents documents applicables fournis avec ce produit qui ont été développés ou rédigés par SHARP sont la propriété de SHARP et sont protégés par la Copyright Act, des traités internationaux et autres lois applicables. Ce produit utilise également des logiciels distribués gratuitement et des composants logiciels dont les droits d'auteur sont détenus par des tiers. Ils complètent des composants logiciels couverts par une licence publique générale de GNU (ci-après GPL), une licence publique générale amoindrie de GNU (ci-après LGPL) ou autre accord de licence.
Obtenir le code source
Certs t g e c s c t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0
Remerciements
Les composants logiciels libres suivants sont fournis avec ce produit :
- Linux kernel • BusyBox • glibc • zlib • libpng • libjpeg • mtd-utils • u-Boot
Droits d'auteur du logiciel
| Licence BSD | Ce produit comprend un logiciel mis au point par l'Université de Californie, Berkeley et ses contributeurs. |
| libjpeg | Ce logiciel fait l'objet de droits d'auteur © 1991-1998, Thomas G. Lane. Certain portions de ce logiciel reposent en partie sur le travail de Independent JPEG Group. |
Droits d'auteur des portions © 2004 Intel Corporation
Précautions lors de l'utilisation dans des environnements à haute ou BASSE TEMPERATURE
Lorsque le téléviseur est utilisé dans un endroit à basse température (une pièce ou un bureau, par exemple), l'image peut laisser des traces ou apparaître avec un léger décalage. Ceci n'est pas un défaut de fonctionnement et le téléviseur fonctionne de nouveau normalement lorsque la température redevient normale. - Ne laissez pas le téléviseur dans un endroit chaud ou froid. Ne le laissez pas non plus dans un endroit directement exposé au soleil ou à proximité d'un radiateur, cela pouvant provoquer des déformations du coffret et des problèmes de fonctionnement du panneau LCD.
Température de stockage: +5 °C à +35 °C.
Les appareils raccordés à la mise à la terre de protection de l'équipement d'un bâtiment par le biais du réseau électrique ou par le biais d'autres appareils avec raccordement à la mise à la terre de protection et à un système de distribution de télévision au moyen d'un câble coaxial, peuvent, dans certaines circonstances, présenter un risque d'incendie. Il est par conséquent nécessaire de les raccorder à un système de distribution de télévision par le biais d'un appareil offrant une isolation électrique dans une certaine plage de fréquences (isolateur galvanique, voir EN 60728-11).
Remarque
Les exigences d'isolation en Norvège et en Suède s'appliquent également aux appareils pouvant être raccordés aux systèmes de distribution de télévision.
Fiche technique
| Rubrique | TÉLEVISEUR COULEUR LCD (40 "/81,28 cm), LC-40LE820E, LC-40LE810E | TÉLEVISEUR COULEUR LCD (46 "/116,84 cm), LC-46LE820E, LC-46LE810E | TÉLEVISEUR COULEUR LCD (52 "/132,08 cm), LC-52LE820E |
| Panneau LCD | Advanced Super View & BLACK TFT LCD (40 "/81,28 cm) | Advanced Super View & BLACK TFT LCD (46 "/116,84 cm) | Advanced Super View & BLACK TFT LCD (52 "/132,08 cm) |
| Résolution | 1 920 x 1 080 x 4 pixels |
| Système de couleur vidéo | PAL/SECAM/NTSC 3,58/NTSC 4,43/PAL 60 |
| Fonction télévision | Standard TV | Analogue | CCIR (B/G, I, D/K, L/L') |
| Numérique | DVB-T (2K/8K OFDM), DVB-C |
| Canal de réception | VHF/UHF | Canal IR A-E69 (Numérique), canal E2-E69, canal F2-F10, canal I21-I69, canal IR A-IR J |
| CATV | Hyper-bande, canal S1-S41 |
| Système de symtonisation TV | Préréglage auto 999 canaux (hors pays nordiques [DTV]), préréglage auto 9 999 canaux (pays nordiques [DTV]), préréglage auto 99 canaux (ATV), désignation auto, tri auto |
| STÉRÉO/BILINGUE | NICAM/A2 |
| Amplificateur audio | 10 W x 2/15 W x 1 |
| Haut-parleur | (234 mm x 22 mm) x 2/Ø 110 mm |
| Prises | Antenne | UHF/VHF 75 Ω type Din (Analogue et Numérique) |
| RS-232C | Connecteur mâle D-Sub 9 broches |
| EXT 1 | Péritel (entée AV, entrée Y/C, entrée RVB, sortie TV) |
| EXT 2 | Fiche RCA (Entrée AV/AUDIO R/L) |
| EXT 3 | Mini D-sub à 15 broches |
| HDMI 1 (EXT 4) | HDMI (ARC) |
| HDMI 2 (EXT 5) | HDMI |
| HDMI 3 (EXT 6) | HDMI |
| HDMI 4 (EXT 7) | HDMI |
| USB | USB |
| ETHERNET (10/100) | Connecteur pour Réseau local (uniquement la série de module 820) |
| HDMI 2/EXT 3 AUDIO (L/R) | Jack Ø 3,5 mm*1 |
| DIGITAL AUDIO OUTPUT | Sortie audio numérique S/PDIF optique |
| C. I. (Interface commune) | EN50221, R206001, spécification Cl Plus |
| OUTPUT/Casque | Fiche RCA (AUDIO R/L)/Jack Ø 3,5 mm (sortie audio) |
| Langue OSD | Tchêque, Danois, Néerlandais, Anglais, Estonien, Finlandais, Français, Allemand, Grec, Hongrois, Italien, Letton, Lithuanien, Norvégien, Polonais, Portugais, Russe, Slovace, Slowène, Espagnol, Suédois, Turc, Ukrainien |
| Alimentation électricité | 220-240 V CA, 50 Hz |
| Consommation d'énergie (Méthode IEC62087) | Modèles 820 | 127 W (0,2 W en veille*2) | 147 W (0,2 W en veille*2) | 159 W (0,2 W en veille*2) |
| Modèles 810 | 127 W (0,2 W en veille*2) | 147 W (0,2 W en veille*2) | |
| Poids | Modèles 820 | 19,5 kg (Sans socle), 23,5 kg (Avec socle) | 24,5 kg (Sans socle), 30,0 kg (Avec socle) | 30,0 kg (Sans socle), 35,0 kg (Avec socle) |
| Modèles 810 | 16,0 kg (Sans socle), 19,5 kg (Avec socle) | 20,5 kg (Sans socle), 26,0 kg (Avec socle) | |
| Température de fonctionnement | 0 °C à + 40 °C |
*1 Les prises HDMI 2 et EXT 3 peuvent utiliser la même prise d'entrée audio. ^ 2 La consommation électrique en veille s'applique lorsque le téléviseur est réglé pour ne pas recevoir de données EPG. - SHARP se réserve le droit de procéder à des modifications de la conception et des spécifications sans préavis, dans le cadre de sa politique d'amélioration continue. Les chiffres des performances indiqués dans les spécifications sont des valeurs nominales des unités de production. Les appareils peuvent présenter individuellement des déviations par rapport à ces valeurs.
Spécifications environnementales
| Rubrique | Modèles de 40 pôues | Modèles de 46 pôues | Modèles de 52 pôues |
| *1 Mode Marche (W) (MODE DOMICILE) | 71 W | 85 W | 96 W |
| *2 Mode Éco. d'énergie (W) | Avancé | 69 W | 77 W | 86 W |
| *3 Mode Veille (W) | 0,20 W | 0,20 W | 0,20 W |
| *4 Mode Arrêt (W) | Commutateur MAIN POWER | 0,01 W ou moins | 0,01 W ou moins | 0,01 W ou moins |
| *5 Consommation d'énergie annuelle (kWh) | 103,7 kWh | 124,1 kWh | 140,2 kWh |
| *6 Consommation d'énergie annuelle en mode Éco. d'énergie (kWh) | Avancé | 100,7 kWh | 112,4 kWh | 125,6 kWh |
1 Mesure d'après IEC 62087 2ème édition
2 Pour de plus amples informations sur la fonction d'Économie d'énergie, veuillez consulter les pages afférentes de ce mode d'emploi
3 Mesure d'après IEC 62301 1ère édition
4 Mesure d'après IEC 62301 1ère édition
5 La consommation d'énergie annuelle est calculée d'après la consommation électrique en mode de marche (MODE DOMICILE), en regardant la télévision 4 heures par jour, 365 jours par an
6 La consommation d'énergie annuelle est calculée d'après la consommation électrique en Mode Eco. d'énergie, en regardant la télévision 4 heures par jour, 365 jours par an
Remarque
- La consommation électrique du mode Marche dépend des images affichées par le téléviseur.
Installation du téléviseur sur un mur
- Ce téléviseur doit être installé sur un mur uniquement avec l'applique pour montage mural et la patte de fixation* disponibles auprès de SHARP (Page 55). Une installation instable et un risque de blessures graves pourraient résulter de l'utilisation d'autres appliques pour montage mural. L'installation du téléviseur rouge LCD demande des qualifications particulières et ne doit être effectuée que par un personnel de service qualifié. Nous vous conseillons de ne pas effectuer vous-même ce travail. SHARP décline tout responsabilité en cas de montage défectueux pouvant provoquer un accident ou des blessures. Vous devez faire appel à un technicien de service qualifié et utiliser l'applique et la patte de fixation en option pour monter le téléviseur sur un mur. Lorsque vous montez le téléviseur sur un mur, il est recommandé de fixer le pied de soutien. Retirez le support du cordon secteur au dos du téléviseur avant de l'installer sur un mur.
- Uniquement pour les modèles de 40 pouces.
Configuration audio pour le montage mural
Lorsque vous installez le téléviseur sur un mur, vous pouvez régler le son de manière plus appropriée en activant cette fonction sur « Oui »
Allez à « Menu » > « Installation » > « Voir réglage » > « Régl. audio mont. murale ».
Accessoires en option
Les accessoires en option de la liste sont disponibles pour ce téléviseur couleur à cristaux liquides. Vous les trouvez chez votre revendeur le plus proche.
D'autres accessoires en option peuvent être disponibles dans un proche avenir. Lors de vos achats, lisez le catalogue le plus récent pour la compatibilité et vérifiez la disponibilité des accessoires.
| Numéro | Désignation | Numéro de piece | Remarques |
| 1 | Applique pour montage mural (modèles de 40 pôues) | AN-37AG2 | Le centre de l'écran du téléviseur est 7,6 mm au-dessous du repère « A » de l'applique murale. |
| 2 | Patte de fixation (modèles de 40 pôues) | AN-37P30 |
| 3 | Applique pour montage mural (modèles de 46 pôues) | AN-52AG4 | Le centre de l'écran du téléviseur est 13 mm au-dessous du repère « b » de l'applique murale. |
| 4 | Applique pour montage mural (modèles de 52 pôues) | AN-52AG4 | Le centre de l'écran du téléviseur est 1 mm au-dessus du repère « b » de l'applique murale. |
Tableau des restrictions pour le verrouillage infantile
| Restriction de l'utilisateur | Restriction du diffuseur |
| AGE |
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
| Pour tous | ✓ | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Accord des parents souhaïtè | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | - | - | - | - | - | - | - | - |
| Classé X | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Restriction de l'utilisateur | Restriction du diffuseur |
| Pour tous | Accord des parents souhaié | Classé X |
| Pour tous | - | - | - |
| Accord des parents souhaié | ✓ | - | - |
| Classé X | ✓ | ✓ | - |
Liste des abréviations
| Terme abrégé | Signifie |
| ARC | Canal de retour audio |
| ATV | Télévision analogue |
| CEC | Commande des apparèils électroniques grand public |
| DivX® | Digital Video Express |
| DNR | Réduction numérique du bruit |
| DTV | Télévision numérique |
| DVB-C | Diffusion video numérique par cable |
| DVB-T | Diffusion video numérique hertzienne |
| DVI | Interface numérique visuelle |
| EPG | Guide de programmes électronique |
| HDCP | Protection des contenus numériques haute définition |
| HDMI | Interface multimédia haute définition |
| MHEG | Groupe d'experts en multimédia et hypermédia |
| OSD | Affichage à l'écran |
| PCM | Modulation par impulsion codée |
| USB | Bus série universal |
| WSS | Signalisation pour grand écran |
Schémas dimensionnels
LC-52LE820E
LC-46LE820E
[ ]LC-40LE820E
LC-46LE820E
: LC-40LE820E
LC-46LE820E
LC-40LE820E
Remarque
- Les dimensions ne comprennent pas les saillies comme les vis et certaines pièces.
LC-46LE810E
LC-40LE810E
- Les dimensions ne comprennent pas les saillies comme les vis et certaines pièces.
Mise au rebut en fin de vie
Attention: Votre produit comporte ce symbole. Il signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés avec les déchets ménagers généraux. Un système de collecte séparé est prévu pour ces produits.
1. Au sein de l'union européenne
Attention: Si vous souhaitez mettre cet appareil au rebut, ne le jetez pas dans une poubelle ordinaire! Les appareils électriques et électroniques usagés doivent être traités séparément et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage adéquats de ces appareils. Suite à la mise en œuvre de ces dispositions dans les États membres, les ménages résidant au sein de l'Union européenne peuvent désormais ramener gratuitement* leurs appareils électriques et électroniques usagés sur des sites de collecte désignés. Dans certains pays", votre détaillant reprendra également gratuitement votre ancien produit si vous achetez un produit neuf similaire. *)Veuillez contacter notre administration locale pour plus de renseignements.
Si vous appareil électrique ou électronique usage comparé des piles ou des accumulateurs, veuillez les mettre séparément et préalablement au rebut conformément à la législation locale en vigueur.
En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le traitement, la récupération et le recyclage nécessaires de ces déchets, et préviendrez ainsi les effets néfastes potentiels de leur mauvaise gestion sur l'environnement et la santé humaine.
2. Pays hors de l'union européenne
Si vous souhaitez mettre cet appareil à un autre usage, veuillez contacter votre administration locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.
Suisse: Les équipements électriques ou électroniques usagés peuvent être ramenés gratuitement au détaillant, même si vous n'achetez pas un nouvel appareil. Pour obtenir la liste des autres sites de collecte, veuillez vous reporter à la page d'accueil du site www.swico.ch ou www.sens.ch.
1. Au sein de l'union européenne
Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitez le mettre au rebut :
Veuillez contacter votre revendeur SHARP qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés. Les produits de petite taille (et en petites quantités) pourront être repris par vos organisations de collecte locales.
Espagne : Veuillez contacter l'organisation de collecte existante ou votre administration locale pour les modalités de reprise de vos produits usagés.
2. Pays hors de l'union européenne
Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui vous informera sur la méthode d'élimination correcte de cet appareil.
Les piles/accus fournies avec ce produit peuvent contenir des traces de plomb.
Au sein de l'Union Européenne : Le symbole de la poubelle sur roues barrées laisse supposer que les piles/accus usagées ne doivent pas être mélangées avec les déchets ménagers ! Il existe un mode de collecte séparé pour les piles/accus usagées, ce qui permet d'effectuer un traitement et un recyclage en accord avec la législation. Veuillez contacter une autorité locale pour plus de renseignements sur le système mis en place.
Suisse: Les piles/accus usagées doivent être rendues chez votre détaillant.
Pour les pays hors Union Européenne: Veuillez contacter une autorité locale afin de connaître la bonne méthode à utiliser pour la collecte de vos piles/accus usagées.
ME10
CeptnuΦnIpOBAHbI
COMMANDE TESTB3T
Опунабнбим нpedctaBteIM
HaIohaIbHorO cEptnfoaaUoHHorO orpraha 3neKtpoobopyoBaHna
Touche tactile P3
(HCO FOCT P3)
Moidei:
LC-40LE820E/LC-46LE820E/
LC-52LE820E/LC-40LE810E/
LC-46LE810E
Ipo6e3oNaChOCTn - FOCT P M3K 60065-2002 TnO 3MC - FOCT 22505-97, - FOCT P 51515-99, - FOCT P 18198-89, - FOCT P 51317.3.2-2006, - FOCT P 51317.3.3-99
Copyright SHARP Corporation 2010. Bce npaba 3aunuhebI. Bocpon3BedeHne, n3meHne nn nepeboD Tekcta be3 nncbMeHHoro pa3peHnra BnaJeBua npab 3aanepeHbI, 3a NCKluOeHem clyuAeB, npeducmOTpeHHbx B COOTBeTCTByUxnx pa3deJax abTOPcKOro npaba.
Bce ToproBbIe MapKn I KOIpnaPbIy, yNOMnHaembIe B HAcTOraIeM pyKoBOdCTBe, pInHaJNeJxAT COOTBeTCTByUOzIM BlaJeJIbZam ABTopcKnx npaB.
Câpan-a3roTOBnteIb: POIN3BeDeno B POnJIbSe
