DHD 1110X - Hotte DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante décorative
Mode d'installation	Plafond ou mur
Matériau	Acier inoxydable
Nombre de vitesses	3
Type de filtration	Filtres à graisse métalliques
Éclairage	LED intégré
Niveau sonore	Non précisé
Débit d'air	Non précisé
Commande	Touches tactiles
Dimensions (L x P x H)	Non précisé
Puissance électrique	Non précisé
Type d'évacuation	Évacuation ou recyclage
Accessoires inclus	Non précisé
Couleur	Acier inoxydable
Garantie	Non précisé

FOIRE AUX QUESTIONS - DHD 1110X DE DIETRICH

Que faire si le four ne s'allume pas?

Vérifiez que le four est bien branché sur une prise fonctionnelle. Assurez-vous également que le disjoncteur n'a pas été déclenché.

Pourquoi la température du four ne correspond-elle pas à celle réglée?

Il est possible que le thermostat soit mal calibré. Essayez de préchauffer le four à une température élevée pendant quelques minutes, puis vérifiez avec un thermomètre de four.

Comment nettoyer le four en profondeur?

Utilisez un produit de nettoyage pour four et suivez les instructions du fabricant. Pour les taches tenaces, un mélange de bicarbonate de soude et d'eau peut être efficace.

Que faire si la lumière intérieure ne s'allume pas?

Vérifiez l'ampoule et remplacez-la si nécessaire. Assurez-vous également que le couvercle de l'ampoule est bien vissé.

Comment réinitialiser le four?

Débranchez le four pendant quelques minutes puis rebranchez-le. Cela peut réinitialiser les paramètres électroniques.

Le four dégage une odeur étrange lors du premier usage, est-ce normal?

Oui, c'est normal lors du premier usage. Cela peut être dû à des résidus de fabrication. Faites fonctionner le four à vide à température élevée pendant environ 30 minutes.

Comment utiliser la fonction de nettoyage pyrolytique?

Retirez tous les accessoires du four, sélectionnez le mode pyrolytique sur le panneau de contrôle et suivez les instructions à l'écran. Assurez-vous que la cuisine est bien ventilée.

Le ventilateur du four fonctionne-t-il tout le temps?

Le ventilateur peut continuer à tourner après la cuisson pour refroidir le four. Cela est normal et peut durer quelques minutes.

Comment régler la minuterie du four?

Appuyez sur le bouton de minuterie, utilisez les touches '+' et '-' pour régler le temps désiré, puis appuyez sur le bouton de validation.

Le four fait un bruit inhabituel, que faire?

Un bruit léger peut être normal, surtout si le ventilateur fonctionne. Si le bruit est fort ou persistant, contactez un professionnel pour une inspection.

MODE D'EMPLOI DHD 1110X DE DIETRICH

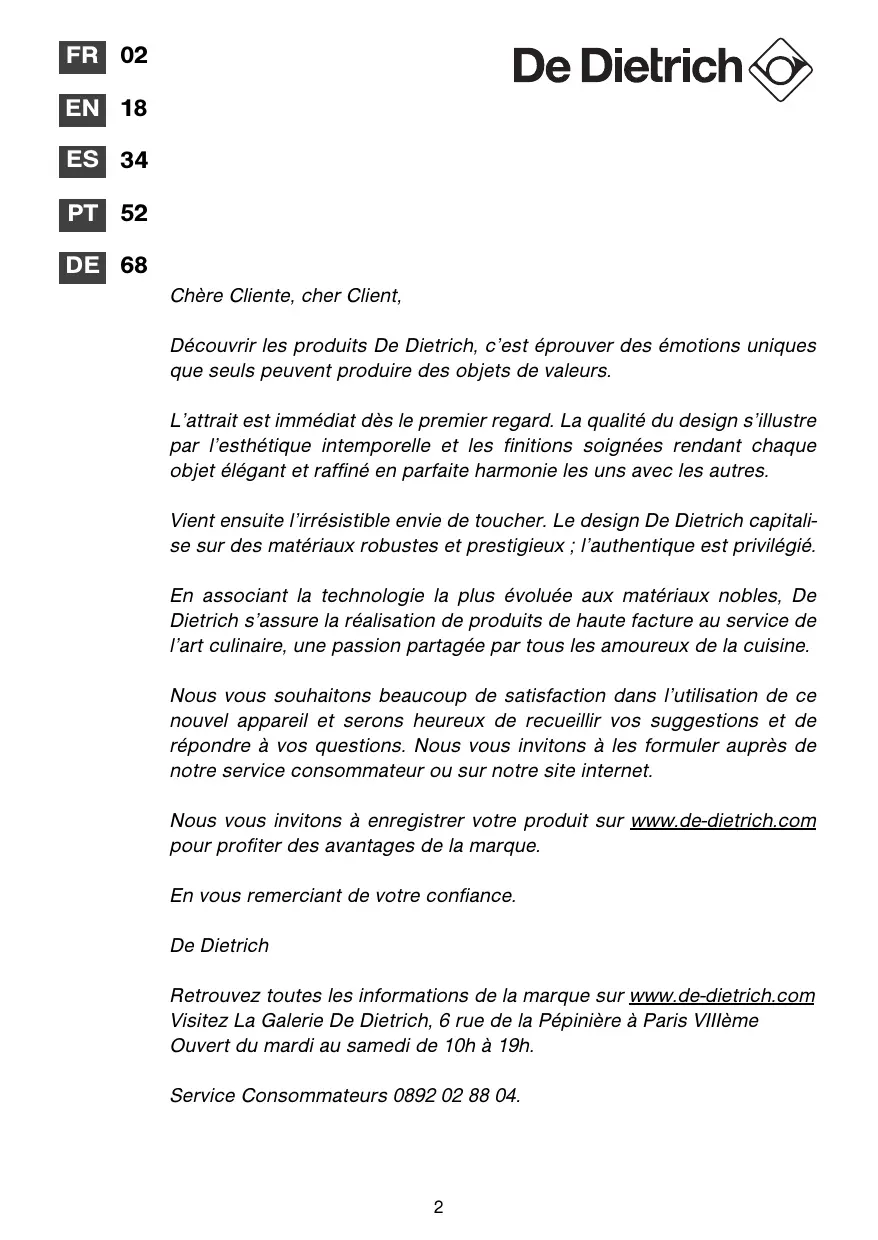

Découvrir les produits De Dietrich, c'est éprouver des émotions uniques que peuvent produire des objets de valeur.

L'attrait est immédiat dès le premier regard. La qualité du design s'illustre par une esthétique intemporelle et des finitions soignées, rendant chaque objet élégant et raffiné, en parfaite harmonie les uns avec les autres.

Vient ensuite l'irrésistible envie de toucher. Le design De Dietrich capitalise sur des matériaux robustes et prestigieux ; l'authentique est privilégié.

En associant la technologie la plus évoluée aux matériaux nobles, De Dietrich s'assure la réalisation de produits de haute facture au service de l'art culinaire, une passion partagée par tous les amoureux de la cuisine.

Nous vous souhaitons beaucoup de satisfaction dans l'utilisation de ce nouvel appareil et serons heureux de recueillir vos suggestions et de répondre à vos questions. Nous vous invitons à les formuler auprès de notre service consommateur ou sur notre site internet.

Nous vous invitons à enregistrer votre produit sur www.dedietrich.com pour profiter des avantages de la marque.

En vous remerciant de votre confiance.

De Dietrich

Retrouvez toutes les informations de la marque sur www.de-dietrich.com. Visitez La Galerie De Dietrich, 6 rue de la Pétinière à Paris VIIIème. Ouvert du mardi au samedi de 10h à 19h.

Service Consommateurs 0892 02 88 04.

• Consignes de sécurité 04
• Respect de l'environnement 05 Description de votre appareil 06

• Utilisation en version évacuation 07 Utilisation en version recyclage 07 Raccordement électrique 08 Montage de la hotte 09 Montage de la cheminée Evacuation extérieure 10 Recyclage 11

Utilisation de votre appareil

Description des commandes

Entretien et nettoyage de votre appareil

• Nettoyage du contrôle de la cassette 13 Changement du filtre à charbon 13
• Nettoyage de la surface extérieure 13 Changement de la lampe 13
• Entretien de votre appareil 14

Service après-vente

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant d'utiliser votre appareil, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Consignes de sécurité

- Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. - Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. - À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. - Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. - Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. - Les réparations doivent être exclusivement effectuées par un spécialiste agréé. - Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. - Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion. - Il est interdit de flamber des mets ou de faire fonctionner des foyers à gaz sans récipients

de cuisson, au-dessous de la hotte (les flammes aspirées risqueraient d'endommager l'appareil).

• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à l'évolution technique. Afin de retrouver aisément les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre appareil).

Attention

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Respect de l'environnement

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
• Notre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de

ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

Attention

Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

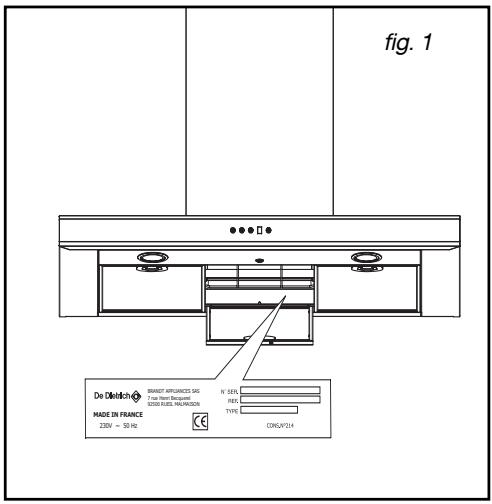

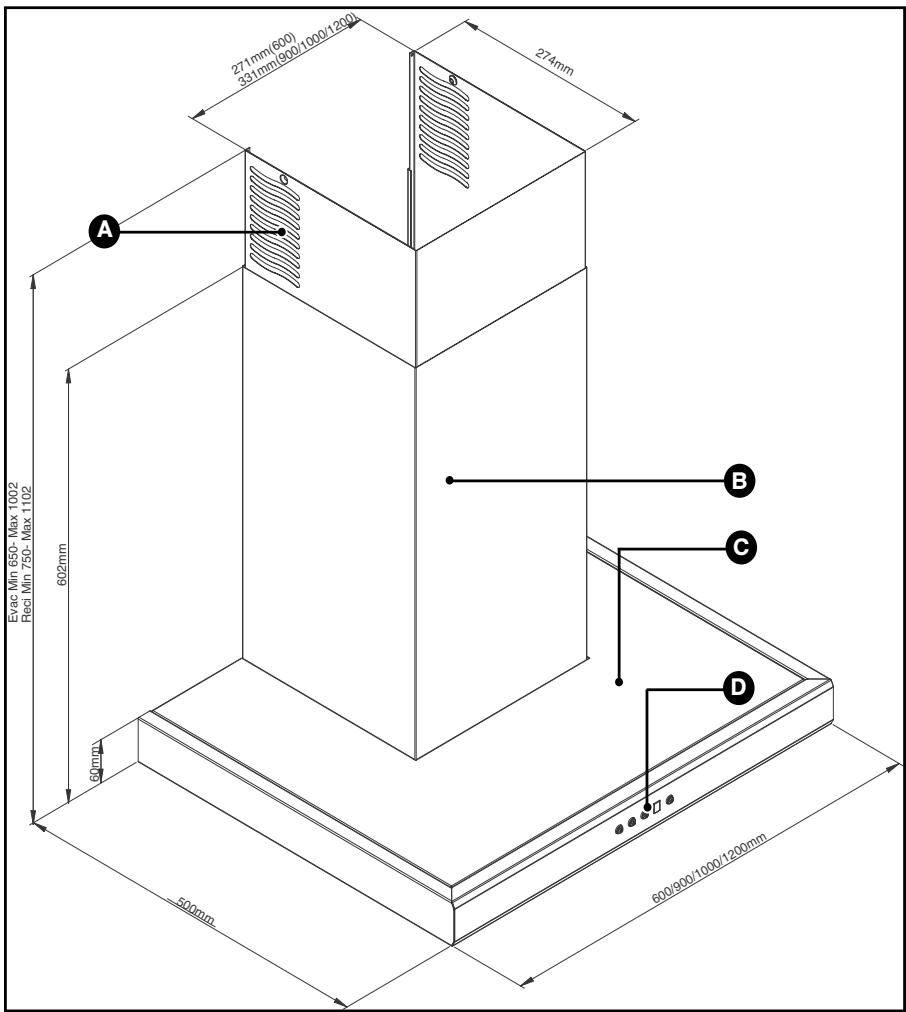

Description de votre appareil

Ouiies

Envelope

Cheminee

Commandes

• L'appareil doit être débranché pendant l'installation ou en cas d'intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 70 cm d'un plan de cuisson électrique, gaz ou mixte.

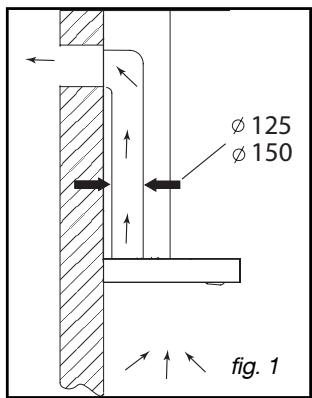

Utilisation en version évacuation

Vous possédez une sortie vers l'extérieur.

(fig. 1)

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation non fournie (minimum 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage.

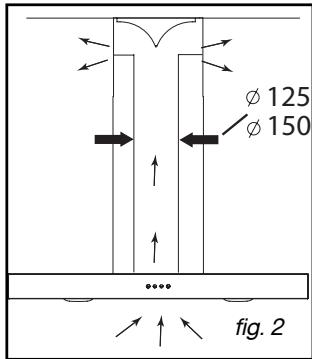

Utilisation en version recyclage

Vous ne possédez pas de sortie vers l'extérieur.

(fig. 2)

Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtre à charbon actif (en option) qui retiendra les odeurs.

(voir Chapitre 4 : Changement du filtre à charbon actif)

Raccordement électrique

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser après assemblage et fixation.

Vérifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Attention

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm² (neutre, phase et terre). Il doit être branché sur un réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

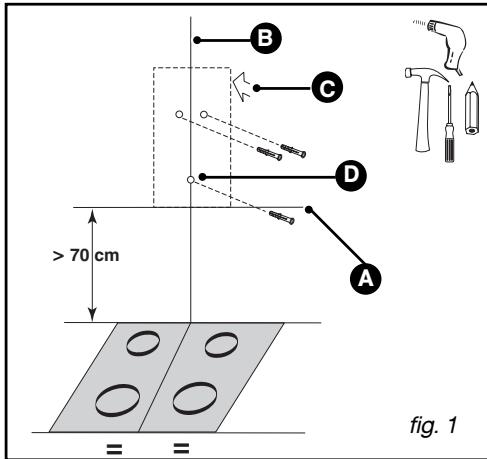

• Tracez un trait horizontal à 70 cm minimum du plan de cuisson (A/fig.1).
• Tracez un trait vertical (B/fig.1) sur le mur, centré par rapport au plan de cuisson, en allant du plafond jusqu'en limite du trait horizontal précédent (A).
• Placez contre le mur le gabarit de perçage (C/fig. 1).

Dans le cas d'un mur creux, utilisez des chevilles et vis adaptées.

• Percez les 2 trous. Enfoncez les 2 chevilles.

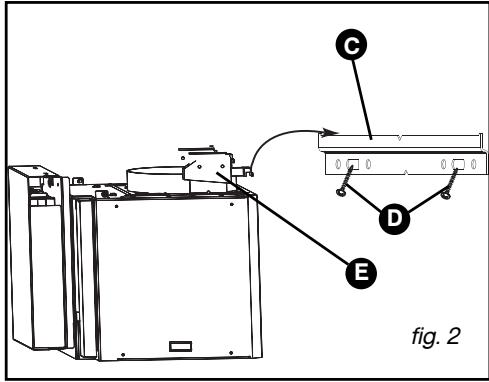

• Vissez la barrette de fixation au mur (C/fig. 2) avec les 2 vis (D/fig. 2).
• Accrochez la hotte aspirante par ses suspensions (E/fig. 2).
• Réglez la hauteur et le niveau en manœuvrant les vis de réglage (E /
• Mettez . 1).

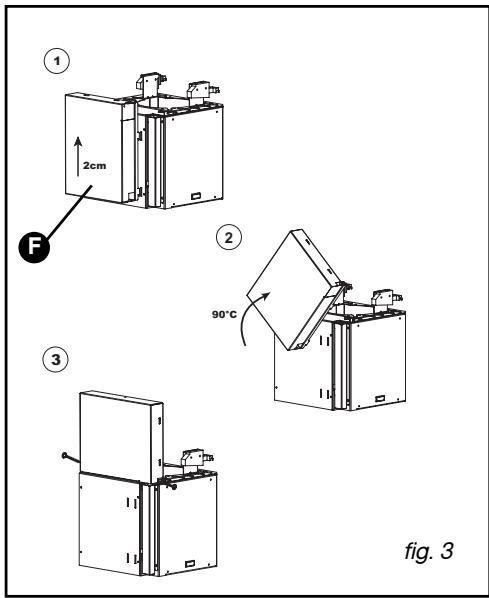

• Retirez le ruban adhésif du boîtier composant (F fig.3). Soulevez le boîtier d'environ 2 cm, puis dégagez-le, faites-lui faire 1/4 de tour, puis glissez-le et fixez-le à l'aide des 2 vis sur le dessus du moteur (fig.3).

Attention de ne pas blesser les câbles pendant la rotation et la fixation.

Évacuation extérieure

• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique avec les deux vis (fig. 1).
• Montez le clapet anti-retour sur la sortie du moteur (fig. 2). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.
• Dans le cas d'une gaine de diamètre 125 mm, utilisez l'adaptateur fourni (fig. 3).

Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder la hotte en mode recyclage.

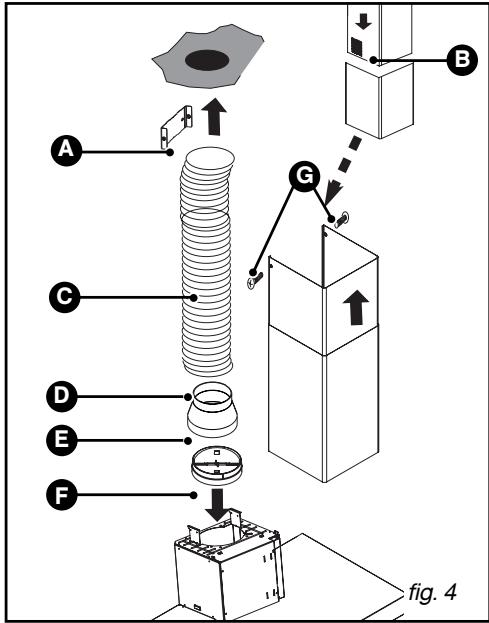

• Emboîtez l'extrémité de la gaine sur la sortie moteur (fig. 4).
• Préparez votre cheminée télescopique en prenant soin de dissimuler les ouïes (B/fig. 4).

Emboîter la cheminée ainsi assemblée sur la hotte et lever la partie supérieure pour ajuster la hauteur, puis la visser (G/fig. 4) sur le support de cheminée métallique (A/fig. 4).

Conseil

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine d'un diamètre de 150 mm (non livrée). Limitez au maximum le nombre de coudes et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

A Support de cheminée, B Cheminée télescopique, C Gaine, D Adaptateur, E Clapet anti-retour, F Sortie moteur, G Vis de maintien de la cheminée.

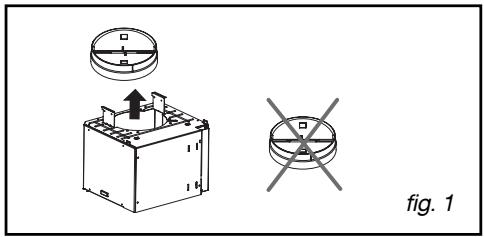

Recyclage

• Retirez le clapet anti-retour (fig. 1).

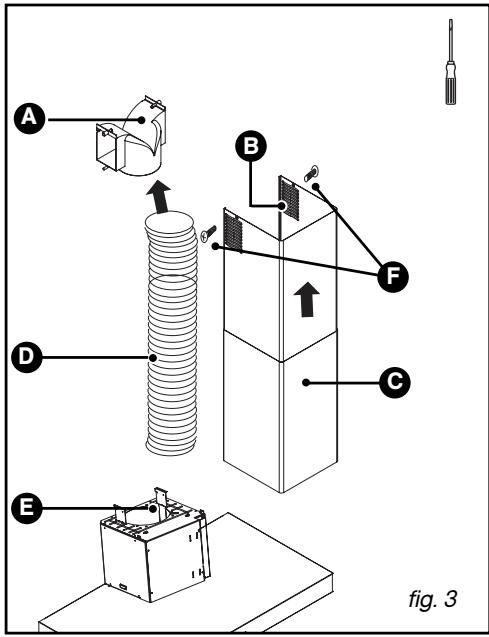

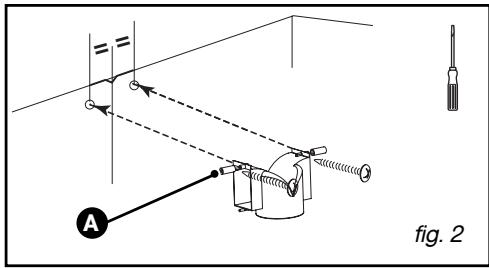

Fixez contre le mur, en appui sur le plafond, le déflecteur plastique de fumée avec les deux vis (fig. 2). Prenez soin de centrer le déflecteur par rapport au trait vertical tracé sur le mur (fig. 2). Pour les modèles > à 700 mm, ajouter les 2 entretoises fournies dans la pochette (A/fig. 2). - Emboîtez une extrémité de la gaine sur le déflecteur et l'autre extrémité sur la sortie moteur (fig. 3). - Préparez votre cheminée en prenant soin de placer les ouïes vers le haut de manière à ce qu'elles soient visibles (B/fig. 3). - Emboîtez la cheminée ainsi assemblée (C/fig. 3) sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis la visser sur le déflecteur de fumée (A/fig. 3) avec les deux vis (F/fig. 3).

A. Déflecteur de fumée B. Ouïes C. Cheminée télescopique (gaine) D. Support moteur E. Vis de maintien de la cheminée

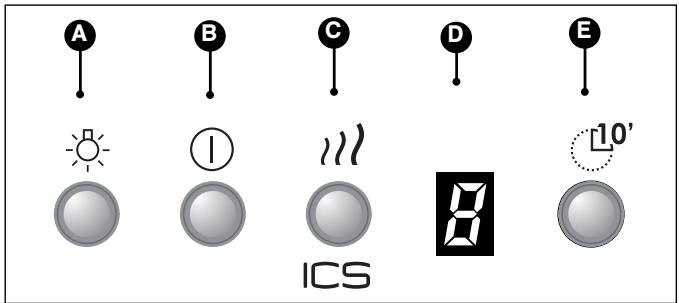

Description des commandes (selon modèles)

A Éclairage B Marche / Arrêt C Sélection des vitesses de 1 à 4 Mode automatique*

D Afficheur 3 Affichage des vitesses (1, 2, 3 ou 4) F Saturation des filtres Temporisation / Arrêt différé (10 min)

Mode automatique (selon modèle)

Ces hottes ont un sens inné de l'adaptation. Équipées de capteurs sensoriels, elles se déclenchent automatiquement dès lors qu'elles détectent toute émission de chaleur ou de vapeur, adaptent spontanément la vitesse d'aspiration et cessent de fonctionner une fois les dernières fumées évacuées.

Sélection du type de table en mode automatique

Pour sélectionner votre type de table, votre hotte doit être arrêtée.

Effectuez un appui long ( >2s ) sur ICS afin d'être en mode configuration.

Appuyer sur pour sélectionner le type de table : Par défaut I (table induction) clignote. Un autre appui, l'afficheur indique U pour une table vitro et G pour une table gaz. Un appui court sur ICS permet de valider votre choix.

Les symboles (sensibilité minimum), (sensibilité moyenne) et (sensibilité maximum) clignotent simultanément. Après 10 secondes d'attente, la sensibilité moyenne sera conservée.

Pour modifier la sensibilité, faire un appui court sur ⑥.

Pour valider, faites un appui court sur ⑥.

Votre configuration est validée automatiquement après 10 s.

Conseil

Ce guide d'installation et d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions figurant ici.

Passage en mode automatique

Effectuez un appui court sur ICS, un point apparaît sur l'afficheur. Un R clignote lorsqu'une source de chaleur est détectée, la hotte se met en route. À la fin de la cuisson, la hotte continue de fonctionner de 40 sec à 10 min.

Un appui court sur ICS .

Un appui court sur ICS dé , la hotte reste en position 1.

Démarrage de la hotte en mode manuel

Un appui sur la touche ① permet de démarrer la hotte en vitesse 1.

Sélection des vitesses

• Chaque pression sur le bouton "choix de vitesse" définit le cycle suivant : vitesse 1, 2, 3 ou 4, puis retour à la vitesse 1.
• À chaque nouvelle utilisation, votre hotte redémarre à la vitesse 1.

Sélection de la temporisation

Un appui enclenche la temporisation ; la hotte s'arrête au terme de 10 minutes. Sur l'afficheur, la vitesse clignote pour vous signaler que votre hotte est en mode temporisation.

Un autre appui sur 10' arrête la temporisation.

Éclairage

Un appui court sur la touche permet d'allumer ou d'éteindre l'éclairage de votre hotte. Si vous oubliez de l'éteindre, cela se fera au terme de 9 heures.

Arrêt de la hotte

Un appui maintenu sur la touche ① permet d'arrêter la hotte.

Elle s'éteindra automatiquement au terme de 9 heures de fonctionnement.

Indicateur de saturation du filtre cassette

Après 30 heures de fonctionnement de la hotte, le symbole clignote sur l'afficheur pendant 2 minutes. Ce message vous indique qu'il est nécessaire de laver votre filtre cassette.

Un appui long sur la touche ① éteindra le signal.

Attention

Débranchez (soit en retirant la prise, soit en actionnant le disjoncteur) l'appareil avant de procéder à son entretien et à son nettoyage. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Nettoyage du filtre cassette

Il doit être nettoyé toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-le et séchez-le soigneusement avant de le remettre en place.

Démontage du filtre cassette (fig. 1)

• Actionnez la poignée intégrée du filtre cassette.
• Basculez le contrôle de la cassette vers le bas.

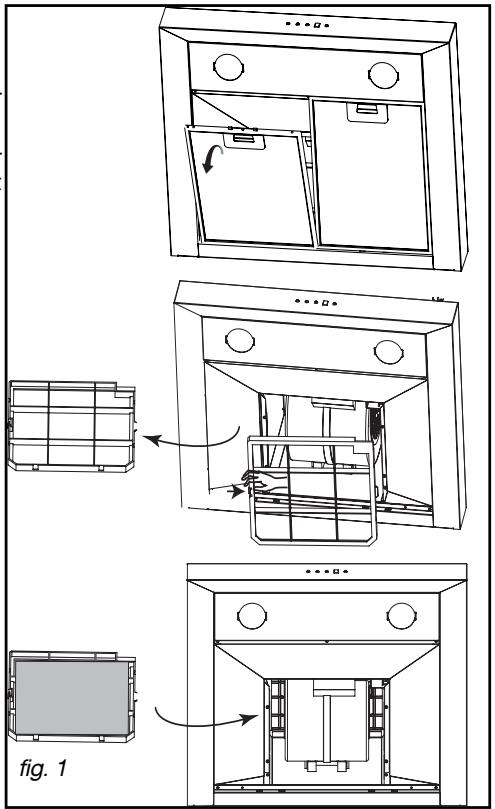

Changement du filtre charbon (suivant modèle)

Remplacez-le toutes les 120 heures d'utilisation environ.

• Retirez le filtre cassette en le déclipant (fig. 1).

Nettoyage de la surface extérieure

Pour nettoyer l'extérieur de votre hotte, utilisez de l'eau savonneuse, mais n'utilisez pas de crèmes à récurer, ni d'éponge gratoir.

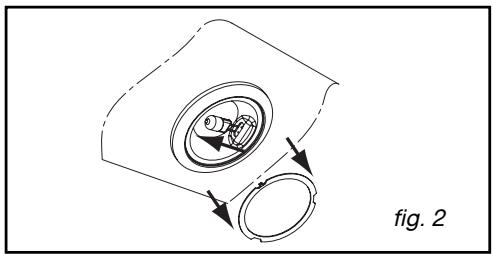

Modèle avec lampe halogène

• Retirez le hublot (fig. 2).
• Changez la lampe halogène G4-20W-12V.
• Replacez l'ensemble en effectuant les opérations en sens inverse.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en débranchant la prise, soit en actionnant le disjoncteur.

ENTRETIEN DE VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRES A UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carroserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce filtre retient les vapeurs gras- ses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistan- tes, utilisez une crème non abra- sive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondam- ment et séchez.
Filtre charbon actif (selon modèle ou en option)	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utili- sation.Commandez ces filtres chez votre revendeur et notez la date de changement.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers.

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouvez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage)
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig.1).

Pièces d'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions et propositions, auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs

DE DIETRICH

BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

02 88 04

0,337 € TTC/min depuis un poste fixe

• Service fourni par Brandt Customer Services, 2.500.000 euros, 5/7 avenue des Béthunes, 95310 Saint-Ouen-l'Aumône - RCS Pontoise 440 303 303

Brandt Appliances - 10 000 000 euros - RCS Nanterre 440 302 347.
