VSX 531 - Récepteur audio-vidéo PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo
Marque	PIONEER
Modèle	VSX 531
Nombre de canaux	5.1 canaux
Impédance des enceintes supportée	6 Ω à 16 Ω
Formats audio numériques	Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS 96/24, DTS Express, DTS-HD Master Audio, PCM (32 kHz à 192 kHz), SACD (DSD 2 canaux), DVD Audio
Connecteurs HDMI	Oui, avec ARC (Audio Return Channel)
Connecteur optique	Oui
Connecteur coaxial	Oui
Connecteurs analogiques	Oui (entrées audio RCA)
Port USB	Oui (lecture de fichiers WMA/MP3/MPEG-4 AAC)
Bluetooth	Oui (portée d'environ 10 m)
Tuner radio	AM/FM avec préréglage de 30 stations
Réglage automatique des enceintes	MCACC (Full Auto MCACC) avec micro fourni
Modes d'écoute	Dolby Pro Logic, Dolby PLII Movie/Music/Game, NEO:6 Cinema/Music, Auto, Direct, Pure Direct, Stereo, Ext. Stereo, Drama, etc.
Fonction ARC	Oui (activation dans Configuration HDMI)
Veille avec passage HDMI (Standby Through)	Oui (LAST, BD/DVD, CBL/SAT, STRM BOX, GAME, OFF)
Alimentation	Secteur 220-240 V AC, 50/60 Hz
Télécommande	Oui (incluse)
Accessoires inclus	Microphone de configuration, antennes FM/AM, câble d'alimentation

FOIRE AUX QUESTIONS - VSX 531 PIONEER

Comment connecter mon téléviseur avec ARC ?

Utilisez un câble HDMI entre le récepteur et le téléviseur sur une prise HDMI compatible ARC. Ensuite, dans le menu HDMI Setup, réglez ARC sur ON. Pour entendre le son du téléviseur, appuyez sur la touche TV de la télécommande.

Comment réaliser le réglage automatique des enceintes (MCACC) ?

Placez le microphone de configuration fourni à la position d'écoute. Branchez-le à la prise SETUP MIC. Appuyez sur HOME MENU, sélectionnez Full Auto MCACC, puis appuyez sur ENTER. Suivez les instructions à l'écran. Les tonalités de test ajusteront automatiquement les niveaux et les distances.

Pourquoi n'y a-t-il pas de son provenant du caisson de basse ?

Si les enceintes avant sont réglées sur LARGE, le caisson de basse peut ne pas produire de son. Changez le réglage des enceintes avant sur SMALL ou réglez le caisson de basse sur PLUS dans le menu des enceintes.

Comment écouter la radio ?

Appuyez sur TUN sur la télécommande, puis sélectionnez la bande AM ou FM avec BAND. Utilisez TUNE+ ou TUNE- pendant environ une seconde pour la recherche automatique des stations. Pour mémoriser une station, appuyez sur EDIT, choisissez un numéro de préréglage avec PRESET+/-, puis validez avec ENTER.

Comment connecter un périphérique Bluetooth ?

Appuyez sur la touche BT du récepteur. Activez le Bluetooth sur votre appareil (smartphone, etc.) et recherchez les périphériques. Sélectionnez 'Pioneer AV Receiver' dans la liste. Si un mot de passe est demandé, entrez 0000. La connexion est établie lorsque CONNECT s'affiche.

Comment lire des fichiers musicaux via USB ?

Appuyez sur USB sur la télécommande. Branchez votre périphérique USB sur le port USB à l'avant du récepteur. La lecture démarre automatiquement. Pour naviguer dans les fichiers, appuyez sur RETURN pour afficher la liste, utilisez les touches curseur pour sélectionner, puis ENTER pour lancer la lecture.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Mettez le récepteur en veille. Tout en maintenant la touche BAND enfoncée, appuyez sur STANDBY/ON pendant environ deux secondes. Quand RESET? apparaît, appuyez sur AUTO SURROUND/STREAM DIRECT, puis sur ALC/STANDARD SURR pour confirmer.

Quels formats audio sont pris en charge ?

Les formats audio numériques suivants sont pris en charge via HDMI : Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS 96/24, DTS Express, DTS-HD Master Audio, PCM (32 kHz à 192 kHz), SACD (DSD 2 canaux) et DVD Audio.

Comment sélectionner le mode d'écoute approprié ?

Utilisez les touches de la télécommande : ALC/STANDARD pour les modes Dolby/DTS, AUTO/DIRECT pour les modes Auto/Direct/Pure Direct, STEREO pour le mode stéréo, et ADV SURR pour les modes surround originaux (Ext. Stereo, Drama). Appuyez sur STATUS pour voir le mode en cours.

Que faire si l'appareil s'éteint soudainement ?

Vérifiez que les fils d'enceinte ne sont pas dénudés et ne se touchent pas, ce qui activerait le circuit de protection. Assurez-vous que la fonction Auto Power Down n'est pas activée. Si le problème persiste, débranchez et rebranchez l'appareil après quelques minutes.

MODE D'EMPLOI VSX 531 PIONEER

Pour avoir une description détaillée de cet appareil, lisez le "Mode d'emploi". (Fr)

http://www.pioneer-audiovisual.com/manual/vsx531/eufr.pdf

Enceintes avant, enceinte centrale

Les enceintes avant reproduisent le son stéréo avant et l'enceinte centrale produit le son central comme les dialogues et les voix. La position optimale des enceintes avant est à hauteur d'oreilles. L'enceinte centrale devra faire face à la position d'écoute.

Enceintes ambiphoniques

Les enceintes surround produisent un champ sonore arrière.

La position optimale se situe juste au-dessus de la hauteur d'oreilles.

Le caisson de basse produit les sons graves et produit un riches champ sonore.

Placez-le à n'importe quel endroit se trouvant en face de la position d’écoute.

Le placer entre l'enceinte centrale et l'une des enceintes avant permet une lecture plus naturelle des sources musicales.

Subwoofer

Le cordon d'alimentation doit être connecté uniquement lorsque toutes les autres connexions sont effectuées.

Raccordez des enceintes ayant une valeur d'impédance comprise entre 6 Ω et 16 Ω.

En raccordant, faites correspondre les bornes + et - de cet appareil avec les bornes + et - des enceintes.

Après avoir effectué tous les raccordements, paramétrez les enceintes dans "Réglage automatique d'enceinte (MCACC) ( 16 )".

Vérifiez que les fils dénudés des enceintes ne dépassent pas des bornes d'enceinte lors du raccordement. Si les fils dénudés des enceintes entrent en contact avec le panneau arrêté ou si les fils + et - se touchent, le circuit de protection sera activé.

Ceci décrit les raccordements d'un téléviseur qui prend en charge la fonctionnalité ARC (Audio Return Channel). Avec ce raccordement, réglez ARC sur ON dans "Configuration HDMI ( 16)". Pour entendre le son provenant du téléviseur, appuyez sur la touche TV de la télécommande.

• Cet appareil ne prend pas en charge les commandes liées avec d'autres dispositifs.
• Veuillez tirer le mode d'emploi du téléviseur pour connaître le sens des raccordements et la configuration du téléviseur.

Ceci décrit les raccordements d’un téléviseur qui ne prend pas en charge la fonctionnalité ARC (Audio Return Channel). Raccordez à l’aide d’un câble optique et d’un câble HDMI. Pour entendre le son provenant du téléviseur, appuyez sur la touche TV de la télécommande.

• Veuillez tirer le mode d'emploi du téléviseur pour connaître le sens des raccordements et la configuration du téléviseur.

Pour désigner le lecteur, appuyez sur INPUT SELECTOR de la télécommande qui porte le même nom que la prise à laquelle vous avez raccordé le lecteur pour que l'entrée sur cet appareil soit sélectionnée.

• Cet appareil ne prend pas en charge les commandes liées avec d'autres dispositifs.

En effectuant ce raccordement, l'écran de configuration de cet appareil ne s'affiche pas sur le téléviseur. Effectuez les réglages tout en regardant l'afficheur de cet appareil.

Pour désigner le lecteur, appuyez sur INPUT SELECTOR de la télécommande qui porte le même nom que la prise à laquelle vous avez raccordé le lecteur pour que l'entrée sur cet appareil soit sélectionnée.

Raccordez à l'aide d’un câble coaxial ou d’un câble audio analogique. Pour le lecteur, appuyez sur la touche CD de la télécommande.

Connecter using an audio analogique.

Déplacez l'antenne tout en écoutant la radio pour trouver la meilleure position de réception. Utilisez une punaise ou quelque chose de similaire pour accrocher le fil de l'antenne FM au mur.

Branchez le cordon d'alimentation à la prise électrique après avoir effectué tous les autres raccordements. Basculez entre l'état de marche ou de veille à l'aide de la touche ☑ RECEIVER de la télécommande ou de la touche ☑ STANDBY/ON de l'appareil principal.

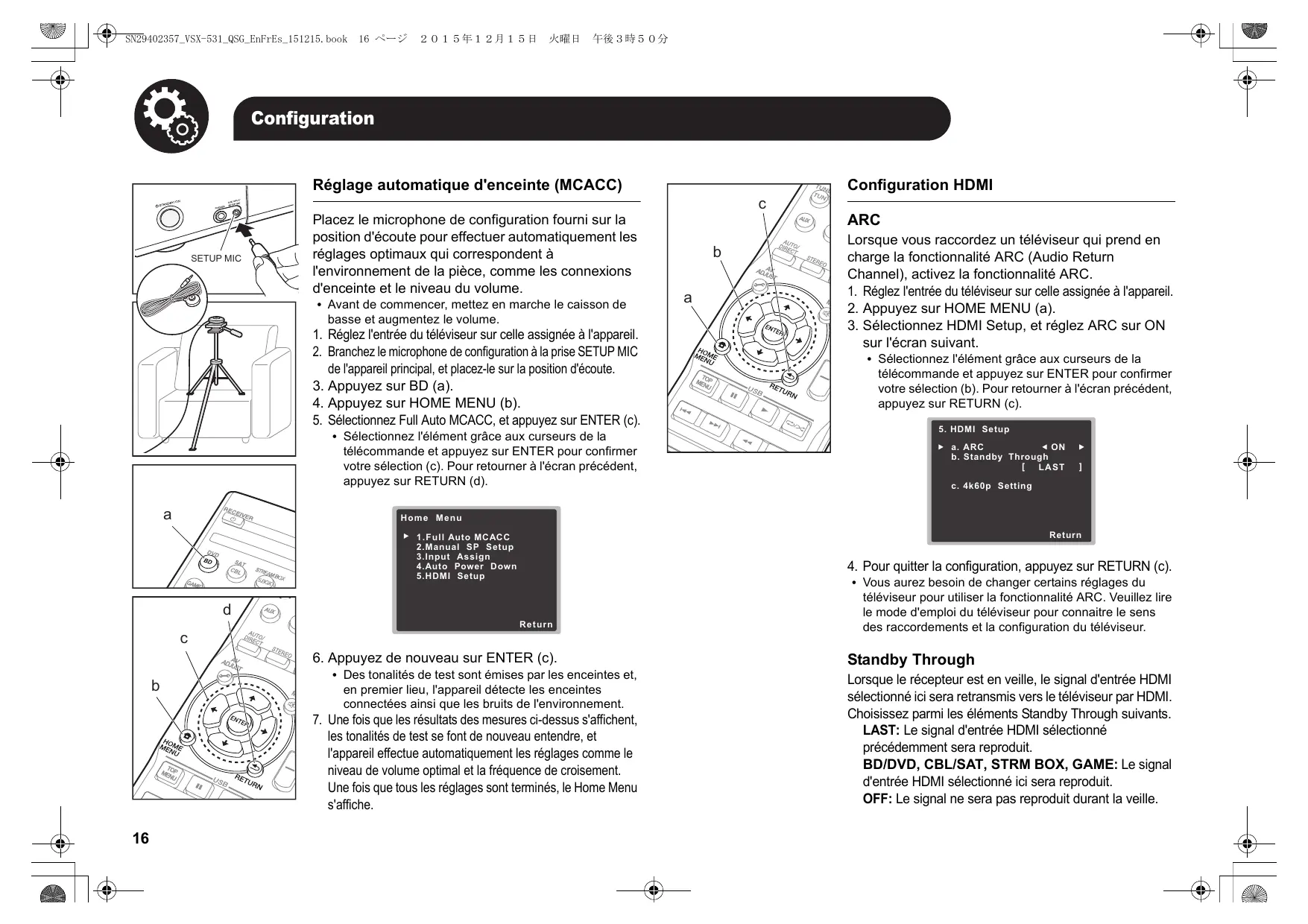

Réglage automatique d'enceinte (MCACC)

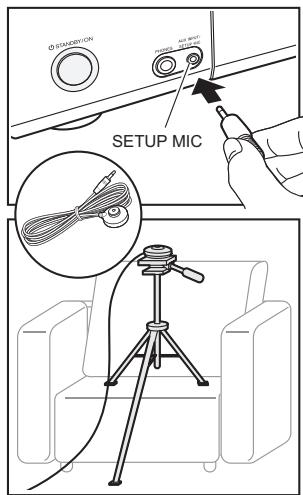

Placez le microphone de configuration fourni sur la position d’écoute pour effectuer automatiquement les réglages optimaux qui correspondent à l’environnement de la pièce, comme les connexions d’enceinte et le niveau du volume.

• Avant de commencer, mettez en marche le caisson de basse et augmentez le volume.
• Réglez l'entrée du téléviseur sur celle assignée à l'appareil.
• Branchez le microphone de configuration à la prise SETUP MIC de l'appareil principal, et placez-le sur la position d'écoute.
• Appuyez sur BD (a).
• Appuyez sur HOME MENU (b).
• Sélectionnez Full Auto MCACC, et appuyez sur ENTER (c).
• Sélectionnez l'élement grçce aux curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection (c). Pour returner à l'écran précédent, appuyez sur RETURN (d).

1. Full Auto MCACC
2. Manual SP Setup 3. Input Assign 4. Auto Power Down 5. HDMI Setup

1. Appuyez de nouveau sur ENTER (c).
2. Des tonalités de test sont émises par les enceintes et, en premier lieu, l'appareil détecte les enceintes connectées ainsi que les bruits de l'environnement.
3. Une fois que les résultats des mesures ci-dessus s'affichent, les tonalités de test se font de nouveau entendre, et l'appareil effectue automatiquement les réglages comme le niveau de volume optimal et la fréquence de croisement. Une fois que tous les réglages sont terminés, le Home Menu s'affiche.

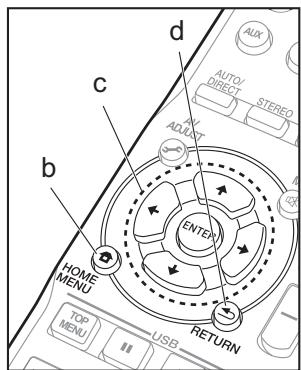

Configuration HDMI

Lorsque vous raccordez un téléviseur qui prend en charge la fonctionnalité ARC (Audio Return Channel), activez la fonctionnalité ARC.

1. Réglez l'entrée du téléviseur sur celle assignée à l'appareil.

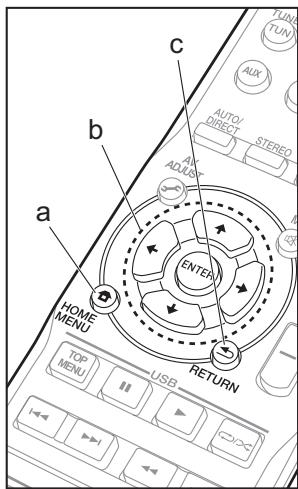

2. Appuyez sur HOME MENU (a).
3. Sélectionnez HDMI Setup, et règlez ARC sur ON sur l'écran suivant.
4. Sélectionnez l'élement grçce aux curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection (b). Pour returner à l'écran précédent, appuyez sur RETURN (c).

1. Pour quitter la configuration, appuyez sur RETURN (c).
2. Vous aurez besoin de changer certains réglages du téléviseur pour utiliser la fonctionnalité ARC. Veuillez li

Lorsque le récepteur est en veille, le signal d'entrée HDMI sélectionné ici sera retransmis vers le téléviseur par HDMI. Choisissez parmi les éléments Standby Through suivants.

LAST: Le signal d'entrée HDMI sélectionné précédemment sera reproduit.

BD/DVD, CBL/SAT, STRM BOX, GAME: Le signal d'entrée HDMI sélectionné ici sera produit.

OFF: Le signal ne sera pas produit pendant la veille.

Lecture de base

1. Réglez l'entrée du téléviseur sur celle assignée à l'appareil.
2. Appuyez sur le INPUT SELECTOR (a) de la télécommande portant le même nom que la prise à laquelle vous avez raccordé le lecteur pour changer l'entrée.
3. Démarrez la lecture sur le lecteur.

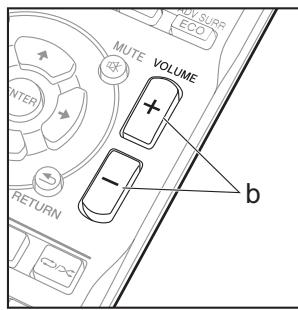

4. Utilisez VOLUME + / - (b) pour régler le volume.

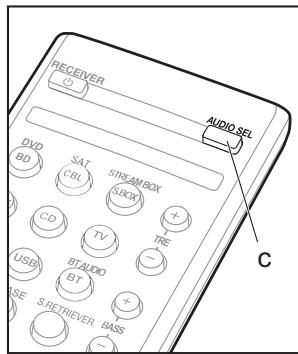

5. Vous pouvez changer le son pour qu’il corresponde au câble raccordé. Appuyez sur AUDIO SEL (c) pour sélectionner H (câble HDMI), C1 (câble coaxial), O1 (câble optique), ou A (câble audio analogique).

Écoute de la radio

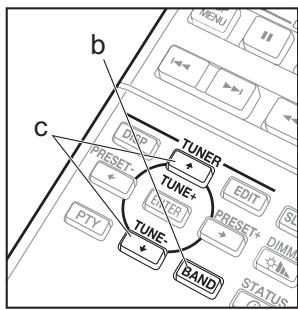

1. Appuyez sur TUN (a).
2. Appuyez plusieurs fois sur BAND (b) pour sélectionner AM ou FM.
3. Appuyez sur TUNE+ ou TUNE- (c) pendant environ une seconde pour démarrer la syntonisation automatique d'une station de radio. La syntonisation s'arrête dès que vous en trouvez une.

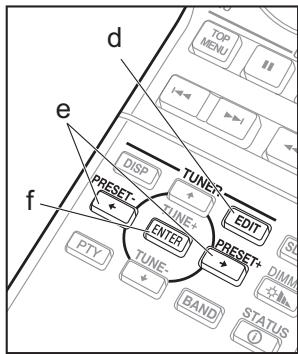

Vous pouvez préréglage jusqu'à 30 stations.

1. Syntonisez-vous sur la station de radio AM/FM que vous pouvez memoriser.
2. Appuyez sur EDIT (d) de manière à ce que le numéro préréglé clignote sur l'afficheur.
3. Appuyez sur PRESET+ ou PRESET- (e) pour sélectionner un nombre entre 1 et 30 pendant que le numéro prédéfini clignote.
4. Appuyez sur ENTER (f) pour valider.
5. Pour sélectionner une station de radio préréglée, appuyez sur TUN (a) puis appuyez sur PRESET+ ou PRESET-(e).

PRESET
111	110	111
MHz	111

Lecture bluetooth®

Vous pouvez profiter sans fil des fichiers musicaux stockés dans votre smartphone ou autre périphérique compatible BLUETOOTH. La zone de couverture est d'environ 33 pieds (10 mètres).

• Notez que la connexion n'est pas toujours garantie avec les périphériques compatibles BLUETOOTH.

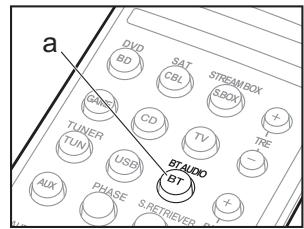

• Appuyez sur BT (a).

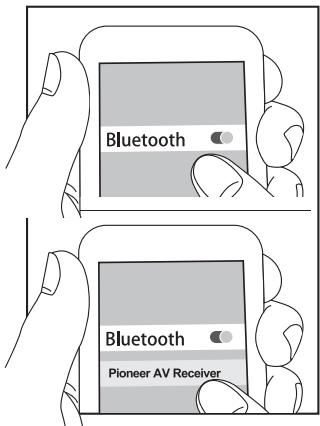

• Activez (mettez en marche) la fonction BLUETOOTH du dispositif compatible BLUETOOTH.
• Sur l'écran, etc., du dispositif compatible BLUETOOTH, sélectionnez "Pioneer AV Receiver". Après une courte période, "CONNECT" s'affiche et l'appairage est effectué.
• Si un mot de passe est requis, entrez "0000".
• Écoutez la musique sur le dispositif compatible BLUETOOTH. Augmentez le volume du dispositif compatible BLUETOOTH jusqu'à un niveau correct.

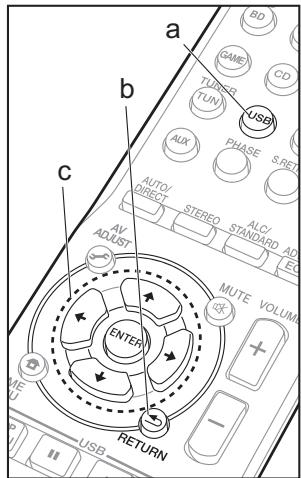

Lecture d'un périphérique USB

Lisez des fichiers musicaux sur un périphérique de stockage USB. Cet appareil prend en charge la lecture des formats de fichiers musicaux WMA/MP3/MPEG-4 AAC.

• Notez que cette commande n'est pas garantie avec tous les périphériques de stockage USB.
• Réglez l'entrée du téléviseur sur celle assignée à l'appareil.
• Appuyez sur USB (a).
• Branchez le périphérique de stockage USB au port USB de l'appareil principal.
• La lecture du premier fichier démarre automatiquement lorsque le périhérique de stockage USB est détecté.
• Pour dire un autre fichier, appuyez sur RETURN (b) pour afficher la liste des fichiers et dossiers sur l'écran du télévisueur, puis utilisez les touches du curseur pour sélectionner et ENTER pour valider (c).
• Si des caractères ne pouvant être lus sont enregistrés sur le fichier USB, ils seront remplacés par le symbole *.

Le paramètre par défaut du mode EXT. STEREO sera celui qui lit une image stéréo depuis l'avant et l'arrière, quel que soit le format de l'entrée audio.

Touche alc/standard (a)

Vous pouvez sélectionner les modes d'écoute Dolby Digital et DTS. Lorsque le signal d'entrée est multicanal, le mode d'écoute change pour le Dolby Digital ou le DTS-HD Master Audio pour, par exemple, correspondre au format audio entrant. Lorsque le signal d'entrée est sur 2 canaux, vous pouvez sélectionner les modes d'écoute DOLBY PRO LOGIC, DOLBY PLII MOVIE/MUSIC/GAME et NEO:6 CINEMA/MUSIC qui étendent la lecture au format 5.1. Sélectionnez STEREO ALC pour avoir un niveau équilibré même s'il existe, par exemple, des différences de niveau sonore entre les pistes.

Touche auto/direct (b)

Vous pouvez sélectionner des modes d’écoute comme les modes AUTO, TURN et DIRECT, et PURE DIRECT qui lisent le champ sonore en fonction du nombre de canaux présents dans le signal entrant. Le mode DIRECT contourne les circuits qui peuvent affecter la qualité du son, comme les commandes de tonalité, ce qui vous permettra de profiter d’une qualité sonore encore meilleure. Le mode PURE DIRECT vous permet de couper les circuits et traitements supplémentaires qui affectent la qualité du son.

Touche STEREO (c)

Vous pouvez sélectionner le mode STEREO pour diffuser uniquement depuis les enceintes avant et le caisson de basse.

Touche ADV SURR (d)

Vous pouvez sélectionner les modes surround originaux comme les modes EXT. STEREO et DRAMA.

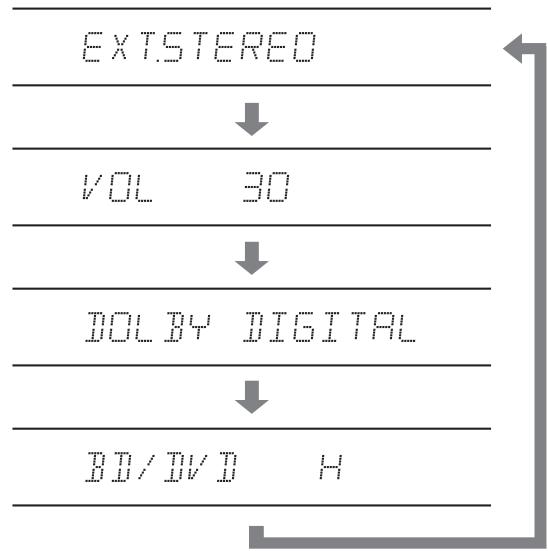

Appuyez plusieurs fois sur STATUS (e) pour vérifier les différents réglages dans l'ordre suivant : mode d'écoute volume entrée du format audio source d'entrée.

Vous pouvez également voir quel format audio est en cours d'entrée en contrôlant les témoins dans la partie inférieure de l'afficheur.

DTS HD 96/24 NEO:6

DDHD+DPLI

Cet appareil est compatible avec les formats audio numériques suivants. (avec une connexion HDMI)

• Dolby Digital
• Dolby Digital Plus
• Dolby TrueHD DTS DTS 96/24
• DTS Express
• DTS-HD MasterAudio
• PCM (Fréquences d'échantillonnage 32 kHz à 192 kHz)
• SACD (DSD 2 canaux uniquement) DVD Audio (comprenant 192kHz)

Important: Les modes d'écoute peuvent ne pas être disponibles en fonction de la source, des réglages et de l'état du récepteur en cours d'utilisation.

Dépannage

• Lorsqu'un son n'est pas audible depuis l'enceinte centrale et les enceintes arrière, appuyez sur ALC/ STANDARD ou ADV SURR pour changer les modes d'écoute. Ex.) Appuyez plusieurs fois sur ADV SURR pour sélectionner EXT. STEREO.
• Afin de pouvoir entendre le son provenant d'un appareil source raccordé à ce récepteur, appuyez sur AUDIO SEL pour sélectionner H (câble HDMI), C1 (câble coaxial), O1 (câble optique), ou A (câble audio analogique).
• S'il n'y a aucun son provenant du caisson de basse : Lorsque l'enceinte avant est réglée sur LARGE, alors, dans certains cas, il est possible qu'aucun son ne puisse provenir du caisson de basse. Modifiez le réglage des enceintes avant pour SMALL ou régalez le caisson de basse sur PLUS et le son devrait être restauré.
• Si l'appareil s'éteint de façon soudaine :
• Vérifiez qu'aucun fil dénudé du câ âbles d'enceinte, en vous assurant qu'il n'y a pas de fil dénudé.
• Lorsque Auto Power Down est sélectionné, le courant se coupe automatiquement à l'heure définie.
• Nous n'acceptons en aucun cas la responsabilité pour tout dommage résultant d'une connexion à des équipements fabriqués par d'autres sociétés.

Réinitialisation de l'appareil principal

Utilisez cette procédure pour remettre tous les paramètres du récepteur sur leur réglage d'usine par défaut. Utilisez les commandes du panneau avant pour effectuer cela.

1. Mettez le récepteur en mode veille.
2. Tout en pressant BAND, appuyez sur STANDBY/ON pendant environ deux secondes.
3. Lorsque vous voyez RESET? apparaitre sur l'afficheur, appuyez sur AUTO SURROUND/ STREAM DIRECT. OK? apparait alors sur l'afficheur.
4. Appuyez sur ALC/STANDARD SURR pour valider.

Découvrez les nombreux avantages offerts en enregistrant votre produit en ligne maintenant sur

http://www.pioneer.fr (ou http://www.pioneer.eu).

© 2015 Onkyo & Pioneer Corporation. Tous droits de reproduction et de traduction réservés.

Avant toute utilisation, vérifie l'emballage de l'appareil principal et les accessoires suivants.

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 40 cm sur le dessus, 20 cm à l'arrière et 20 cm de chaque côté).
