| Type de produit | Subwoofer |
| Caractéristiques techniques principales | 12 pouces, SVC (Single Voice Coil), impédance de 4 ohms |
| Puissance maximale | 1200 Watts |
| Puissance RMS | 400 Watts |
| Fréquence de réponse | 25 Hz - 200 Hz |
| Dimensions approximatives | 30,5 cm de diamètre (12 pouces) |
| Poids | 10,4 kg |
| Type de montage | Montage en caisson |
| Matériaux de construction | Châssis en acier, cône en polypropylène |
| Compatibilités | Compatible avec la plupart des amplificateurs de voiture |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter l'humidité excessive |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange limitée, consulter le fabricant |
| Sécurité | Ne pas surcharger l'amplificateur, respecter les spécifications de puissance |
| Informations générales | Idéal pour les amateurs de basses profondes et puissantes dans les systèmes audio de voiture |
FOIRE AUX QUESTIONS - MM1240 SVC POLK AUDIO
Questions des utilisateurs sur MM1240 SVC POLK AUDIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur de voiture au format PDF gratuitement ! Retrouvez votre notice MM1240 SVC - POLK AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MM1240 SVC de la marque POLK AUDIO.
MODE D'EMPLOI MM1240 SVC POLK AUDIO
Polk Audio spécifique la gamme de puissance d'amplification recommendée pour chacun de ses haut-parleurs non amplifiés. Cette spécification est typiquement exprimée en watt's par canal (par ex. 20-200 w/Canal). Il est important de bien comprendre la signification de ces chiffres avant de besoin un amplificateur ou un récepteur pour vos haut-parleurs. Le premier chiffre indique la puissance nominale minimum requise pour assurer une performance convenable dans une piece normale. Le deuxième chiffre indique la puissance nominale maximum admissible parvos haut-parleurs-ce chiffre ne doit pas être confondu avec la spécification de "capacité de puissance" et n'implique que le haut parleur peut soutenir cette puissance de façon continue sans risque d'endommagement. Nous spécifions une gamme de puissance d'amplification etendue parce que les fabricants de composants électroniques n'utilisant pas toujours la même méthode pour déterminer la puissance admissible. En fait, les amplificateurs moins puissants de qualité supérieure donnant un meilleur rendement que les amplificateurs plus puissants de qualité inférieure.
L'automobile et les chevaux-vapeur sont une bonne analogie. Voitre automobile a beaucoup plus de chevaux-vapeur que ceux requis par son utilisation quotidienne, vous permettant probabilité d'atteindre les 190km / h ou plus! Vous ne roulez
pas pour autant à fond la caisse en tout temps (du moins nous l'esperons.) Cependant, cette réserve de puissance vous permit de bien accélérer sur les rampses
d'accès, d'éviter les accidents et de doubleur sécuritairement. C'est pour cette même raison que nous vous recommendons d'utiliser un amplificateur ou un récepteur d'une puissance nominale plus élevée que la capacité de puissance spécifique pour vos haut-parleurs. En effet, cette réserve de puissance leur permettra de reproductive les créées sonores momentanées sans effort et sans distorsion, assurant une gamme dynamique maximaile et une performance optimale, même à très haut volume. Il est quand même fortement déconseilé d'écouter votre chaine audio « à fond la caisse» en tout temps.
Un haut-parleur peut être endommagé lorsqu'un amplificateur, qu'elle que soit sa puissance, est pousse au dela de ses limites. L'amplificateur surcharge généra alors un niveau élevé de distorsion audible, le son devenant raue et éraillé. Si vous entendez de la distorsion, baissez le volume sinon vous risquez d'endommager vos haut-parleurs. Un haut-parleur,quelle que soit sa capacité de puissance, risque d'être endommagé lorsqu'el amplificateur est pousse au dela de ses limites de distorsion.
Guide de démarrage
Inspectez vos haut-parleurs avec soin. Si vous constaze des dommages ou s'il manque des pieces, contactez votre reven-deur Polk Audio. Conservé la boite et l'emballage—ils assureront la meilleure protection de vos haut-parleurs en cas de transit évientuel.
Construction d'un caisson pour votre subwoofer MM
Votre subwoofer MM a eté concu pour fonctionner dans un caisson. À l'air libre, sans caisson, il ne pourrait jamais atteindre un niveau de performance satisfaisant. Il vous faut donc un caisson. Ils ne sont pas concus pour être utilisés en baffle infini ou à l'air libre. Cette méthode d'utilisation annule la garantie.
Voupez construire votre propre caisson, acheter un caisson préfabriqué ou en kit, ou demander à votre revendeur Polk Audio d'explorer et de fabriquer un caisson qui répondra à vos besoines spécifiques. Les subwooferers MM sont polyvalents et peuvent être montés dans des caissons de divers formats et configurations.
Si vous decide de construire votre propre caisson, construisez-le avec soin. Assurez-vous qu'il est scellé hermetiquement pour une performance optimale.
Vous pouvez contacter notre Service à la Clientèle au 1-800-377-7655 (du lundi au vend-redi, de 9h00 à 18h00, HNE, Canada et aux É.-U. seulement. À l'extérieur des É.-U. et du Canada, signalez le: 410-358-3600) ou par courriel à: polkcs@polkaudio.com. N'hésitez pas à communiquer avec nous si vous ave des questions sur votre système de haut-parleurs. Il nous ferarialisir de vous donner un coup de main.
CAISSONS SCELLES RECOMMANDES
MM840 et MM840dvc 0.35 cu ft (9.9L)
MM1040 et MM1040Dvc 0.66 cu ft (18.7L)
MM1240 et MM1240Dvc 0.88 cu ft (24.9L)
MM1540 et MM1540vpc 1.5 cu ft (42.5L)
Pour plus d'information sur les caissons et leurs configurations, visitez: www.polkaudio.com/car/ toolbox/subboxplans/. Ou communiquez avec le Service à la Clientèle de Polk Audio pour Obtirer une feuille d'info sur les caisson pour subwoofer.
Que Traigan et Zondio
Assurez-vous que votre amplificateur peut soutenir les charges spécifiées.
DIAGRAMAS DE CABLEADO PARA LOS MODELOS MM840, MM1040, MM1240 Y MM1540
Deux haut-parleurs de 4 Ohm connectés en parallele constituent une charge de 2 Ohm.
Assurez-vous que votre amplificateur peut soutenir les charges spécifiées.
DIAGRAMAS DE CABLEADO PARA LOS MODELOS MM840dvc,MM1040dvc,MM1240dvc Y MM1540dvc CON DOS BOBINAS DE VOZ
Un haut-parleur à bobines 4 Ohms jumelées configuées en parallelle constitue une charge de 2 Ohms.
Un haut-parleur à bobines 4 Ohms jumelées configuées en série constitue une charge de 8 Ohms.
Deux haut-parleurs, à bobines 4 Ohms jumelées configurées en parallelle, câblés en parallelle constituent une charge de 1 Ohm. (Non recommendé à moins que l' amplificate ur soit capable de soutenir une charge de 1 Ohm.)
Deux haut-parleurs, à bobines 4 Ohms jumelées configuées en série, câblés en parallèle constituent une charge de 4 Ohms.
Trois haut-parleurs, a bobines 4 Ohms jumeles configurées en série, câblés en parallèle constituent une charge de 2,7 Ohms.
Les subwooers MM seront encore plus performants après une période de rodage convenable. Pour bien roder vos nouveaux subwoofer, jouez de la musique pour 20-30 heures à volume modéré. Ensuite allez-y à fond la caisse!
OBTENEZ PLUS D'INFORMATION EN LIGNE A:
www.polkaudio.com/car/faqad/index.php
REGLAGE OPTIMAL D'UN SEPARATEUR
Nos repondons l'utilisation d'un séparateur actif avec filtré passe-bas régèle à une fréquence de 80 - 90Hz avec une pente de 12 à 24dB par octave. C'est le réglage optimal pour la plupart des voitures.
INVERSION DE PHASE
Selon l'emplacement de votre subwoofer en relation avec les autres haut-parleurs, vous devrez peut-etre inverterer la phase d'un des composants de votre système pour obtenir un meilleur mélange subwoofer-méduins. Inverterer la phase signifie tout simplement d'inverterer le fil posit et le fil négatif des bornes de l'amplificateur. Si vous decide d'inverterer la phase, n'inversez la phase que d'un seul groupe de haut-parleurs (soit les haut-parleurs principaux, soit les sub-woofer, jamais les deux).

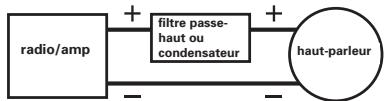

COUPURE DES BASSES FREQUENCES ENVOYEEES AUX TRANSDUCTEURS DE MEDIUMS (POUR LES SYSTEMES UTILISANT UN SUBWOOFER).
Maintenant que votre système est muni d'un subwoofer, vous désírez peut-être réduire les basses fréquences qui sont envoyées à vos transducteurs de médiums. Ceci améliorerie le son des Médiums et augmentera leur capacité de puissance-ance. Il y a deux façon d'atténuer les basses fréquences avant qu'elles n'atteignent les transducteurs de Médiums. La première est d'utiliser un filtre-condensateur place à l'entrée du haut-parleur. Ce condensateur est connecté en série, une de ses extrémites connecté au cable positif de votre amplificateur et l'autre connecté à la borne positive de votre transducteur. Ce type de condensateur (200 mfd (microfarad) @ 100V, non-polarisé) est disponible dans la plupart des magasins d'électronique comme La Source/Radio Shack.
L'autre façon d'attenuer les basses fréquences est d'utiliser un séparateur électronique qui attenue les fréquences sous les 100Hz. Vous pouvezoir procurar ce type de séparateur chez vos revendeur agrée Polk Audio.
ASSISTANCE TECHNIQUE OU SERVICE
Si, après avoir suivi toutes les instructions, vous éprouvez des difficultés, vérifie toutes vos connexions. Assurez vous que vos composants électroniques fonctionnement correctement en connectant un autre haut-parleur aux sorties h.p. Par exemple, si vous n'obtenez pas de son du haut-parleur du canal gauche, connectez le haut-parleur du canal droit à la sortie du canal gauche. Si vous n'obtenez toujours pas de son de ce canal, le problème provient de votre amplificateur ou d'un autre composant électronique de source. Si vousclinquez que le problème est relié au haut-parleur, communique avec votre revendeur Polk Audio. Les revendeurs agrés Polk Audio sont les moins qualifiés pour vous offrir des conseils ou de l'assistance. Vous pouvez contacter notre Service à la Clientèle au 1-800-377-7655 (du lundi au vendredi, de 9h00 à 18h00, HNE, Canada et aux É.-U. seulement. À l'extérieur des E.-U. et du Canada, signelez: 410-358-3600) ou par courriel à: polkcs@polkaudio.com. N'hésitez pas à communiquer avec nous si vous avez des questions sur toute système de haut-parleurs.
Vous trouvrez plus d'information, des articles pratiques, des mises à jour de nos manuels et des articles/ vete-ments griffés «Polk Audio» en visitant www.polkaudio.com.
ESPANOL
Woofer de la Série MM—Fiche technique
| Thiele/Small Paramètres | MM840svc | MM1040svc | MM1240svc | MM1540svc |
| Type | 8° (203,2mm) woofer | 10° (254mm) woofer | 12° (304,8mm) woofer | 15° (381mm) woofer |
| Impédance nominale | 4 Ω | 4 Ω | 4 Ω | 4 Ω |
| Réponse en fréquences | 26-200Hz | 24-200Hz | 22-200Hz | 18-150Hz |
| Fs (Hz) | 35Hz | 35Hz | 35Hz | 27Hz |
| Re | 3.25 Ω | 3,25 Ω | 3,25 Ω | 3,25 Ω |
| Le | 2.3mH | 3,0mH | 3,0mH | 3,0mH |
| Qms | 5,5 | 3,0 | 5,5 | 5,0 |
| Qes | 0,7 | 0,53 | 0,63 | 0,56 |
| Qts | 0,6 | 0,45 | 0,53 | 0,5 |
| Vas | 0,54ft3(15,4L) | 0,65ft3(18L) | 1,3ft3(38L) | 3,5ft3(100L) |
| Sd | 35,65in2(230cm2) | 54,25in2(350cm2) | 80,6in2(520cm2) | 128,5in2(829cm2) |
| Cap. de puis.(Watts en continu) | 250 Watts | 350 Watts | 425 Watts | 425 Watts |
| Cap. de puis.(Watts - crête) | 500 Watts | 700 Watts | 850 Watts | 850 Watts |
| Sensibilité(SPL 2.83V/1m) | 89dB | 91dB | 92dB | 93dB |
| Excursion - un sens(linéaire) | 3/4"(20mm) | 1"(25mm) | 1"(25mm) | 1"(25mm) |
| Diamètre - bobine acoustique | 1 1/2"(38,1mm) | 2"(50mm) | 2"(50mm) | 2"(50mm) |
| Profondeur de montage(en surface) | 4 1/8"(105mm) | 4 1/2"(114mm) | 4 5/8"(118mm) | 4 5/8"(118mm) |
| Profondeur de montage(par dessous) | 4 11/16"(119mm) | 5 1/8"(133mm) | 5 1/4"(133mm) | 5 1/4"(133mm) |
| Diamètre de montage | 7 1/8"(181mm) | 9 1/16"(230mm) | 11"(279mm) | 13 7/8"(352mm) |
AVERTISSEMENT: ÉCOUTEZ BIEN
Les haut-parleurs et subwoofoers Polk Audio sont capables de générer des niveaux de pression sonores extrémenté élevés pouvant causer des dommages auditifs graves ou permanents. Polk Audio Inc. ne peut être tenue responsable de perte d'ouïe, de blessure ou de dommages matérielles causés par l'usage abusif de ses produits.
Tenez compte de recommendations suivantes et faites preuve de discernement lorsque vous contrôlez le volume:
- Limitez l'exposition prolongée à des niveaux sonores excédant 85 décibels (dB).
- Un volume sonore elevé dans une automobile peut nuir à la conduite sécuritaire.
- Vous étés tenu de connaître les lois locales régissant le volume sonore mobile.
Pour plus d'information sur les niveaux sécuritaires de pression sonore visitez:
www.polkaudio.com/education/article/SPL/
Ou reférez-vous aux normes de la OSHA (Occupational Health and Safety Administration)
à l'adresse web: http://www.osha.gov/dts/osta/otm/noise/standards_more.html
Woofer de la Série MM—Fiche technique
| Thiele/Small Paramètres | MM840dvc | MM1040dvc | MM1240dvc | MM1540dvc |
| Type | 8" (203,2mm) woofer | 10" (254mm) woofer | 12" (304,8mm) woofer | 15" (381mm) woofer |
| Impédance nominale | dual 4 Ω | dual 4 Ω | dual 4 Ω | dual 4 Ω |
| Réponse en fréquences | 30-200Hz | 28-200Hz | 27-200Hz | 18-150Hz |
| Fs (Hz) | 43Hz | 35Hz | 35Hz | 27Hz |
| Re | 6,25 Ω | 6,25 Ω | 6,25 Ω | 6,25 Ω |
| Le | 2,47mH | 5,1mH | 5,1mH | 5,1mH |
| Qms | 5,5 | 3,0 | 5,0 | 5,0 |
| Qes | 0,62 | 0,59 | 0,70 | 0,56 |
| Qts | 0,59 | 0,5 | 0,6 | 0,5 |
| Vas | 0,55ft3(15,8L) | 0,65ft3(18L) | 1,3ft3(38L) | 3,5ft3(100L) |
| Sd | 35,65in2(230cm2) | 54,25in2(350cm2) | 80,6in2(520cm2) | 128,5in2(829cm2) |
| Cap. de puis.(Watts en continu) | 180 Watts | 270 Watts | 425 Watts | 360 Watts |
| Cap. de puis.(Watts - crête) | 360 Watts | 540 Watts | 850 Watts | 720 Watts |
| Sensibilité(SPL 2.83V/1m) | 85dB/série | 86dB/série | 88dB/série | 89dB/série |
| Excursion - un sens(linéaire) | 3/4"(20mm) | 1"(25mm) | 1"(25mm) | 1"(25mm) |
| Diamètre - bobine acoustique | 1 1/2"(38,1mm) | 2"(50mm) | 2"(50mm) | 2"(50mm) |
| Profondeur de montage(en surface) | 4 1/8"(105mm) | 4 1/2"(114mm) | 4 5/8"(118mm) | 4 5/8"(118mm) |
| Profondeur de montage(par dessous) | 4 11/16"(119mm) | 5 1/8"(133mm) | 5 1/4"(133mm) | 5 1/4"(133mm) |
| Diamètre de montage | 7 1/8"(181mm) | 9 1/16"(230mm) | 11"(279mm) | 13 7/8"(352mm) |
Récupération du produit - Certaines lois ou certains règlements
internationaux, nationaux et/ou régionaux pourraient s'appliquer à la
récuperation de ce produit. Pour plus d'information, communiquez avec le revendre de ce produit ou avec l'import- ateur/ distributeur de ce
produit dans votre pays. Vous trouvez la liste des importateurs/distrib
uteurs des produits Polk Audio sur le site www.polkaudio.com ou encommuniquant avec Polk Audio : 5610 Metro Drive , Baltimore , Maryland
21215, USA—Tel.: +1 410 358-3600
Especificationdelsubwooferde la seriesMM
| Parámetros pequeiros/Thiele | MM840svc | MM1040svc | MM1240svc | MM1540svc |
| Tipo | 8" (203,2mm) | 10" (254mm) | 12" (304,8mm) | 15" (381mm) |
| subwoofer | subwoofer | subwoofer | subwoofer | |
| Impedancia nominal | 4 Ω | 4 Ω | 4 Ω | 4 Ω |
| Requesta de Frequencias | 26-200Hz | 24-200Hz | 22-200Hz | 18-150Hz |
| Fs (Hz) | 35Hz | 35Hz | 35Hz | 27Hz |
| Re | 3,25 Ω | 3,25 Ω | 3,25 Ω | 3,25 Ω |
| Le | 2,3mH | 3,0mH | 3,0mH | 3,0mH |
| Qms | 5,5 | 3,0 | 5,5 | 5,0 |
| Qes | 0,7 | 0,53 | 0,63 | 0,56 |
| Qts | 0,6 | 0,45 | 0,53 | 0,5 |
| Vas | 0,54ft³(15,4L) | 0,65ft³(18L) | 1,3ft³(38L) | 3,5ft³(100L) |
| Sd | 35,65in²(230cm²) | 54,25in²(350cm²) | 80,6in²(520cm²) | 128,5in²(829cm²) |
| Administrazione potencia (W continua) | 250 Watts | 350 Watts | 425 Watts | 425 Watts |
| Administrazione potencia (W maximal) | 500 Watts | 700 Watts | 850 Watts | 850 Watts |
| Sensibilitad(SPL a 2.83V/1 m) | 89dB | 91dB | 92dB | 93dB |
| Unidireccional/desplazamente (lineal) | 3/4"(20mm) | 1"(25mm) | 1"(25mm) | 1"(25mm) |
| Diámetro de la bobina de voz | 1 1/2"(38,1mm) | 2"(50mm) | 2"(50mm) | 2"(50mm) |
| Profundidad de montaje (por arriba) | 4 1/8"(105mm) | 4 1/2"(114mm) | 4 5/8"(118mm) | 4 5/8"(118mm) |
| Profundidad de montaje (por bajo) | 4 11/16"(119mm) | 5 1/8"(133mm) | 5 1/4"(133mm) | 5 1/4"(133mm) |
| Diámetro de montaje | 7 1/8"(181mm) | 9 1/16"(230mm) | 11"(279mm) | 13 7/8"(352mm) |
Polk Audio Inc. garantit - à l'acheteur ou détaill original seulement--que ce produit Polk Audio Subwoofer MM (le produit) sera exempt de défectuosties imputables aux pieces d'origine et à la main d'oeuvre pour une période de un (1) an à partir de la date de l'achat ou détaill original chez un revendeur/agree Polk Audio. Cependant, cette garantie sera automatiquement annulée avant l'expiration de la période de (1) un an si l'acheteur original vend ou transfère le produit à tout autre parti. L'ache- terreau détaill original sera nommé ci-apres «vous’. Pour permettre à Polk Audio de vous offrir le meilleur service de garantie possible, veillez replir la (les) carte(s) d'enregistrement de produit et la (les) poster à l'usine à l'adresse inscrite sur la (les) carte(s) d'enregistrement dans les dix (10) jours suivant la date de l'achat original.
Les produits défectueux doivent être expédiés, avec une preuve d'achat, francs de port et assurés, au revendeur agreee Polk Audio de qui vous avons acheté le produit, ou à l'usine Polk Audio, 1 Viper Way, Vista, California 92081. Les produits doivent être expédiés dans leur carton d'expédition original ou dans un contenant équivalent. En tout cas le propriétaire doit assumer tout risque de perte ou de dommage en transit. Si, suite à l'examen du produit à l'usine Polk ou chez le revendeur agreee Polk Audio, il est déterminée que la défectuosity est imputable aux materiaux d'origine ou à la main d'oeuvre au cours de la période de la garantie spécifiée, Polk Audio ou le revendeur Polk Audio reparera ou replacérer, à sa guise, le produit sans frais additionnels sauf dans les cas décrits cissous. Tout piece ou produit replacé devient la propriété de Polk Audio. Les produits réparés ou replacçés sous la garantie vous seront expédiés francs de port dans un délais raisonnable.
Cette garantie n'inclut pas le service ou les pieces nécessaires à la réparation des dommages provoqués par accident, désastre, abus, négligence, mode d'expédition ou embaillement inadéquat, utilisation commerciale, tensions supérieures au maximum prescrit pour l'unité, aspect visuel du meuble non directement attribuable à un défaut de pieces d'origine ou de main d'oeuvre, ou par le service, la réparation, ou toute modification du produit n'avant pas été autorisé ou approuvé par Polk Audio.
Cetgarie prend presence sur toutes garanties enoncées. Si la defectuosite de ce produit est imputable aux pioces d'origine ou a la main d'oeuvre selon les conditions de la garantie exprimees ci-dessus, voiree单独 recourt sera la reparation ou le remplacement selon les conditions decrites ci-dessus. Dans aucas Polk Audio, Inc. pourra-t-elle etre tenue responsable pour tout dommage accesoir ou indirect cause par l'utilisation ou par l'incapacite d'utilisation du produit, meme si Polk Audio, Inc. ou un revendeur agre Polk Audio, a ete avise de la possibilite de tel dommage, ou pour toute reclamation par tout autre parti.
Cernts etats ne permeant pas I'exclusion ou la limitation des dommages indirects, les limitations et exclusions exprimees ci-dessus pouraient ne pas s'appliquer dans cette case. Cette garantie vous accorde des droits légaux spécifiques; vous pourriez également avoir d'autres droits qui pouraient varier d'etat en état.
Cette garantie s'applique seulement aux produits achetés au Canada, aux Etats-Unis d'Amérique et ses possessions, et dans les clubs audio et d'échange des forces armées des É.U. et de l'OTAN. Les modalités et les conditions de garantie applicables aux produits achetés dans autres pays sont disponibles chez les distributeurs agreeés Polk Audio établis dans ces pays.
