MODE D'EMPLOI XC 7 ARTHUR MARTIN
Pour une vie plus facile.

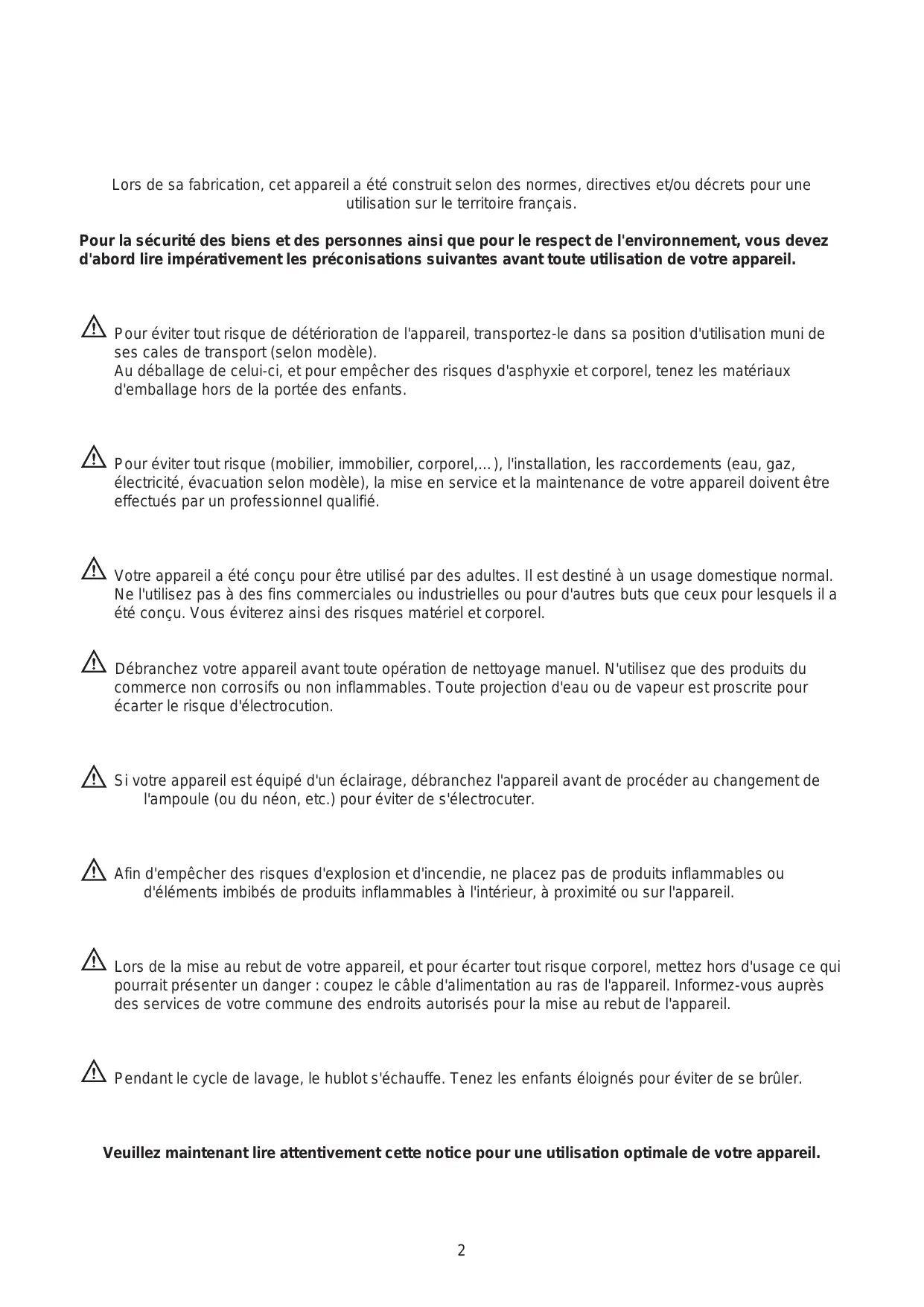

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord impérativement respecter les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.
Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels.
Débranchez chez vous appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait dégager un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.
Pendant le cycle de lavage, le hublot s'échauffe. Tenez les enfants éloignés pour éviter de se brûler.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
Sommaire
- Avertissements importants 4-5 Description de l'appareil 6 Utilisation de votre lave-seche 7-10
- Informations sur les programmes 10-11 Comment faire un lavage? 11-13 Comment faire un séchage? 14 Tableau des programmes 15-17 Guide de lavage. 18-20
- Symboles internationaux. 20
- Entretien et nettoyage 21-22
- En cas d'anomalie de fonctionnement. 23-24 Service Après-Vente. 25 Garantie 25
- Caractéristiques techniques 25 Installation. 26

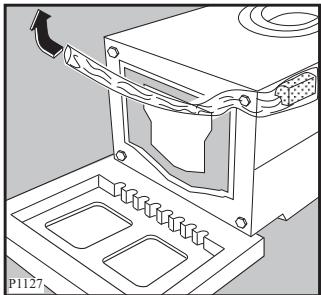

- Debridage 26
- Emplacement 26

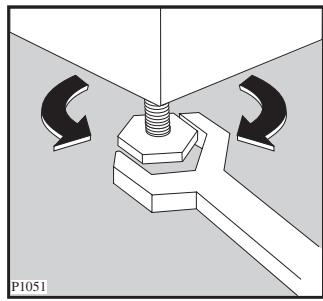

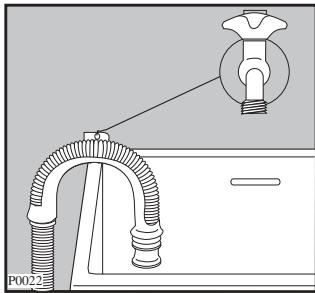

- Mise à niveau 26 Raccordement d'eau 27 Vidange d'eau 27
- Branchement électrique 27
Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Conseils et recommandations
Informations liées à la protection de l'environnement
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Utilisation
- Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
- Notre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
- Débranche toujours la prise de courant et ferme le robinet d'arrivée d'eau après utilisation de l'appareil.
- Ne lavez et séchez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni. Veillez à retirer avant chaque lavage les pièces de monnaie, épingles de sûreté, broches, vis, etc. Elles peuvent provoquer des dégâts importants, si elles sont laissées dans le linge.
- Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé. Cela dans le but de préserver le joint du hublot et d'éviter la formation de mauvaises odeurs.
- Ne mettez pas dans la lavante-sechante les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit soit évaporé avant de placer les articles dans le tambour.
- Rassemblez les petits articles, tels que chaussettes, ceintures, etc., dans un petit sac de toile ou une taie. Cela dans le but d'éviter que ces pièces se glissent entre le tambour et la cuve.
Utilisez strictement la quantité de produit assouplissant indiquée par le fabricant. Un surdosage de produit assouplissant peut occasionner des traces indélébiles sur le linge. - Débranchez toujours la lavante-séchante avant de procéder à son nettoyage et à son entretien. - Ne lavez pas en machine le linge avec baleines, les tissus non oulés ou déchirés. Assurez-vous que les boutons et les fermétures à glissière sont fermés. - Contrôlez toujours avant d'ouvrir le hublot, que l'eau a bien été évacuée. Dans le cas contraire, terminez le cycle en suivant les indications de la notice d'utilisation. - Les petits animaux domestiques peuvent se glisser dans le tambour de la lavante-séchante. Contrôlez le tambour avant de mettre l'appareil en fonctionnement. - Le hublot s'échauffe durant le fonctionnement de l'appareil. Éloignez les enfants lorsque vous effectuez un cycle de lavage. - Si la lavante-séchante est installée sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil. - Lavez uniquement les quantités indiquées dans la notice d'utilisation pour le linge délicat. Le linge pourrait être endommagé si vous remplissez le tambour. - Ne séchez pas dans l'appareil des articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pourraient provoquer une explosion. - Ne séchez que des articles lavés à l'eau. - Lorsque le lavage est effectué avec une lessive liquide contenue dans une boule à placer directement dans le tambour, il est nécessaire de retirer cette boule avant de procéder au séchage du linge.
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".
- Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. - Cet appareil est lourd. Faites attention lors de son déplacement. - L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique A L'ATTENTION DE L'INSTALLATEUR.

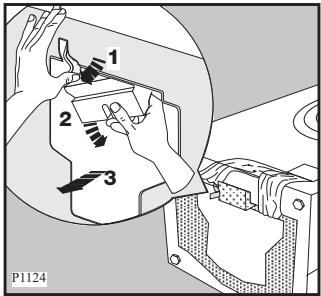

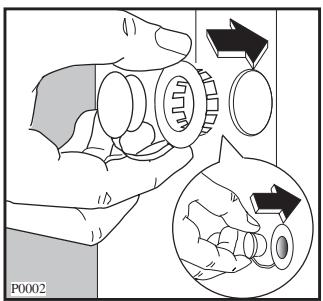

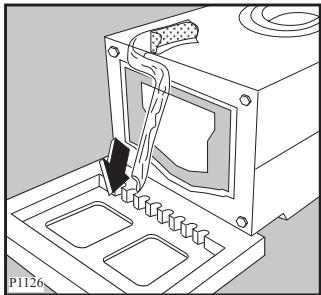

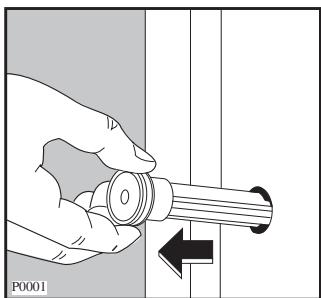

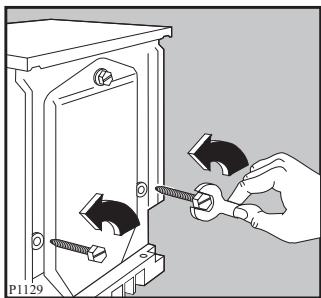

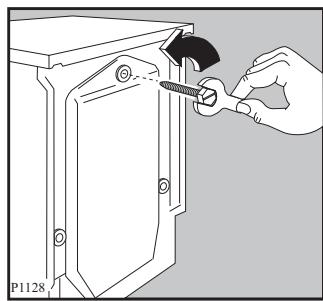

L'appareil doit être débranché lors de l'opération de débridage.
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.
Les sécurité
- Hublot : la lavante-sechante ne peut fonctionner que si le hublot est fermé.
- Une sécurité électrothermique interdit l'ouverture du hublot pendant tout le fonctionnement de l'appareil.
- Moteur lavage: une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
- Chauffage: le chauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'arrivée d'eau.
- Anti-balourd: cette sécurité permet de conserver à l'appareil une bonne stabilité pendant l'essorage final. Si la charge de linge est mal répartie (petite charge ou linge noué), le cycle de l'essorage final n'est pas effectué : le linge est simplement égoutté.
Protection de l'environnement
- Tous les matériels marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
- Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:
- Utilisez si possible l'appareil à pleine capacité qu'ave
- N'utilisez la fonction de prélavage que pour du linge très sale.
- Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.
- Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appare
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).
En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.
En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

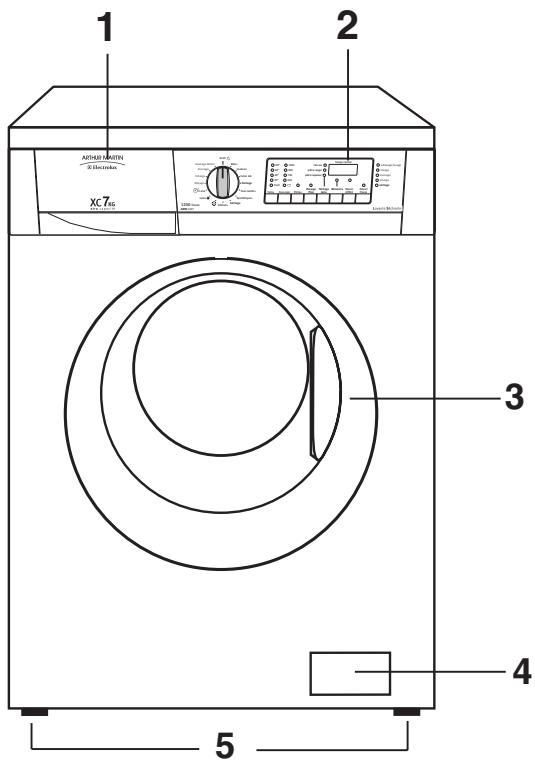

Description de l'appareil

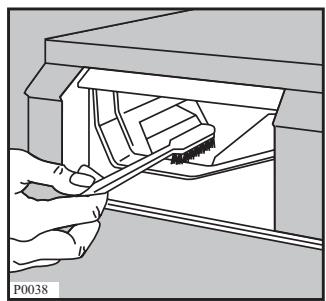

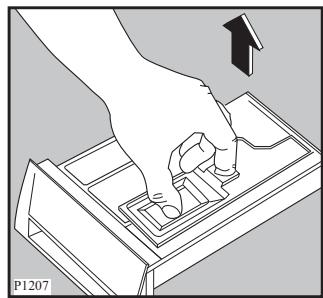

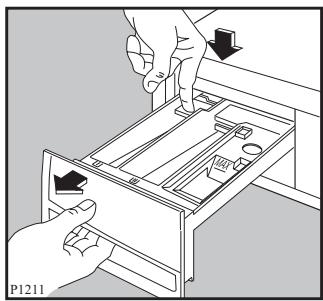

1. Le distributeur de produits
2. Le bandeau de commandes
3. La poignée du hublot

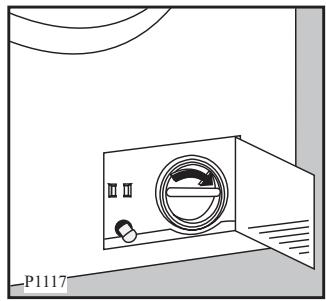

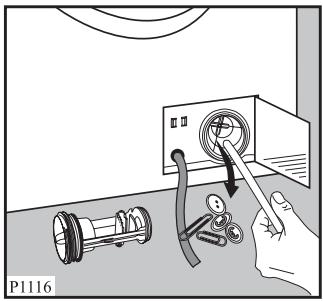

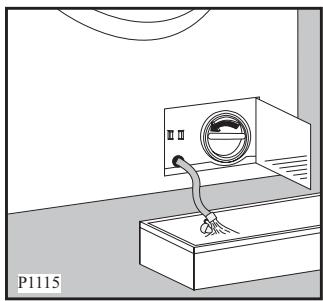

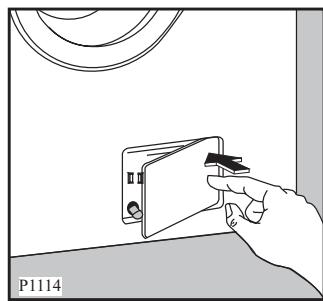

4. La pompe de vidange
5. Les vérins

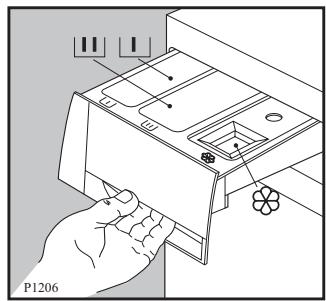

Symboles
L'Prélavage Lavage Assouplissant

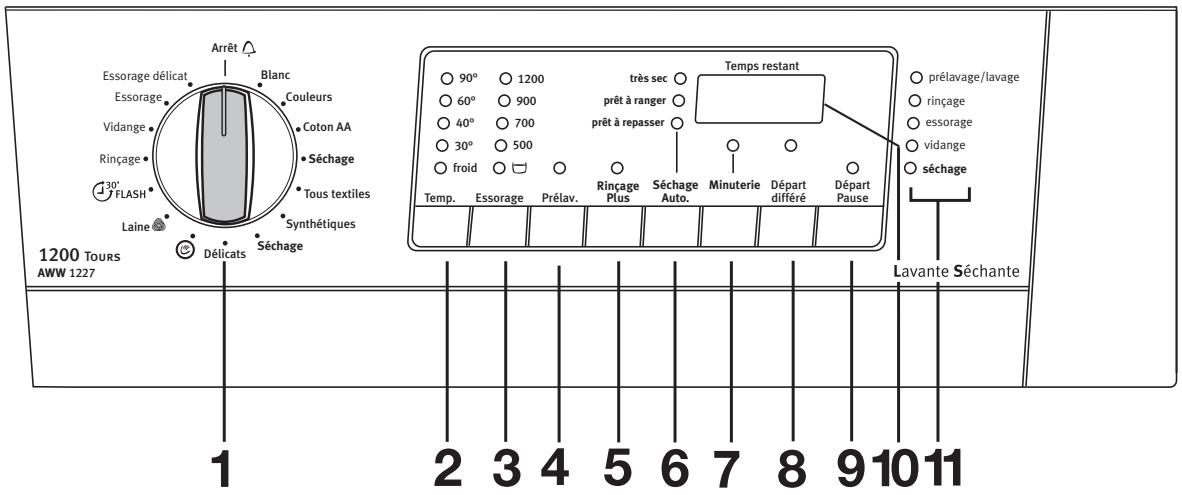

Le bandeau de commande
AWW 1227

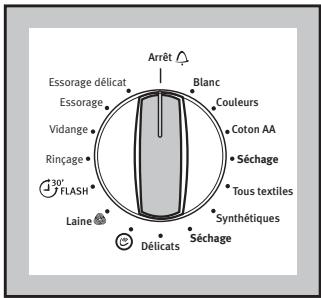

1 Le sélecteur de programmes
Cette manette est divisée en secteurs suivants:
Coton (secteur vert) - Tous textiles, Synthétiques, mixtes, Délicats, Lavage à la main ©, Laine © et «FLASH 30» (secteur bleu) Programmes supplémentaires (secteur gris)
Arrêt = Annulation de programme / Mise hors tension
Le sélecteur de programmes peut être tourné soit vers la droite soit vers la gauche.
Le programme "COTON AA" peut être sélectionné pour du linge peu ou normalement sale (blancs et couleurs résistants) à 60°C et 40°C. La température sera automatiquement réduite et le temps de lavage sera prolongé pour obtenir la classe AA aussi bien en efficacité de lavage qu'en consommation d'énergie.
À la fin du programme, le sélecteur doit être tourné sur "Arrêt" pour permettre le lavage et le séchage du linge hors tension.
2 Touche "temp.
Appuyez une ou plusieurs fois sur cette touche pour augmenter ou diminuer la température, si vous souhaitez une valeur différente de celle qui est proposée par la lavante-secheuse; le voyant correspondant s'allume.
La température maximum est de pour le coton Blanc, de pour le coton Couleur et Tous textiles, de pour le programme Synthétiques, Delicats, Laine et Lavage à la main ©, de pour le programme «FLASH 30».
À la position "froid" le lave-linge lavera à froid, c'est-à-dire sans chauffer l'eau. Cette option peut être pour le linge très délicat, tel que les voilages par exemple.
3 Touche "essorage
Appuyez une ou plusieurs fois sur cette touche pour modifier la vitesse de l'essorage ou pour désirer l'option (arrêt cuve pleine) si vous souhaitez désirer une valeur différente de celle qui est proposée par la lavante-sechante; le voyant correspondant s'allume.
Les vitesses maximales pour les divers types de tissus sont les suivantes :
Coton: 1200 tr/min pour le modèle AWW 1227, 1400 tr/min pour le modèle AWW 1427 - Tous textiles, Synthétiques, Laine et Lavage à la main: 900 tr/min; - linge délicat et «Flash 30»: 700 tr/min.
La vitesse minimale pour tous les tissus est de 500 tr/min.
En choisissant l'option (arrêt cuve pleine), l'eau du dernier rinçage n'est pas évacuée à la fin du programme sélectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour dès l'arrêt de l'appareil.
À la fin du cycle, le voyant de la touche Départ Pause s'éteint, le voyant (arrêt cuve pleine) reste allumé et le hublot est bloqué pour indiquer que l'eau doit être vidangée. L'écran visualise un zéro clignotant.
Pour compléter le cycle, CHOISSEZ l'une de ces possibilités: - Sélectionnez le programme "Vidange"
La laveuse-sécheuse effectue la vidange sans essorer; ou - Sélectionnez le programme "Essorage" ou "Essorage délicat": Choisissez la vitesse de l'essorage en appuyant sur la touche "Essorage" et puis appuyez sur la touche Départ Pause. L'eau est vidangée et le linge est essoré à la vitesse d'essorage sélectionnée.
Attention!
N'oubliez pas de tourner le sélecteur de programmes avant sur "arrêt", puis sur vidange, essorage ou essorage délicat.
L'option (arrêt cuve pleine) n'est pas compatible avec le programme LAVAGE ET SECHAGE ENCHAINE.
4 Touche "prélav." (prélavage)
Si vous souhaitez effectuer un prélavage avant le lavage, désélectionnez cette fonction (qui ne peut pas être sélectionnée pour la Laine, le Lavage à la main et le programme FLASH 30'.)
Le prélavage se termine avec un essorage bref à 650 tr/min pour les programmes coton et synthétiques, alors que pour le programme linge délicat, seule la vidange de l'eau est effectuée.
Cette fonction peut être sélectionnée pour tous les programmes, sauf le Lavage à la main ©, la
Laine et le programme FLASH 30'. La machine effectuera deux rincages supplémentaires pour le coton et 1 rincage supplémentaire pour les synthétiques, ainsi que pour les tissus délicats. À conseiller pour les personnes allergiques aux produits lessiviels et dans les zones où l'eau est très douce.
6 La touche "séchage auto
Vous peuvent désirer le degré de séchage soulu pour le coton et les synthétiques en appuyant sur cette touche:
- très sec (ne peut pas être sélectionné pour les synthétiques)
- prêt à ranger
- prêt à repasser (ne peut pas être sélectionné pour les synthétiques).
Le voyant correspondant s'allume.
Au départ du programme de séchage, la machine adapte automatiquement sa durée en séchant le linge jusqu'au degré de séchage préalablement sélectionné.
7 La touche "minuterie
Appuyez sur cette touche pour sélectionner la durée souhaitée pour le cycle de séchage, en fonction du type de linge (coton ou synthétiques) à sécher.
Pour sélectionner le temps de séchage, appuyez sur la touche jusqu'à ce que la durée souhaitée apparaisse sur l'écran.
Pour le COTON et les SYNTHETIQUES, des temps de séchage de 10 minutes à 130 minutes peuvent être sélectionnés.
À la fin du programme, le voyant "Séchage" s'éteint, et un zéro clignotant s'affiche sur l'écran.
8 Touche "départ différé
Avec cette touche, il est possible de retarder le départ du programme de 30 - 60 - 90 minutes jusqu'à 2 heures et puis de heures en heures jusqu'à un maximum de 23 heures. Le nombre d'heures au bout desquelles vous souhaitez que le programme commence est visualisé sur l'écran pendant 3 secondes environ puis la durée du programme préalablement sélectionné réapparait.
Cette option doit être sélectionnée après avoir sélectionné le programme et avant d'appuyer sur la touche Départ Pause.
Le décompte (en heures et minutes) est visualisé sur l'écran.
Le départ différé peut être modifié à tout moment tant que vous n'avez pas appuyé sur la touche Départ Pause.
Pour annuler le départ différé, si vous avez déjà appuyé sur la touche Départ Pause:
- mettez la lavante-sechante en PAUSE en appuyant sur Départ Pause;
- appuyez sur la touche Départ différé jusqu'à ce que l'écran visualisera le symbole « ^ »;
- appuyez de nouveau sur la touche Départ Pause pour faire redémarrer le programme.
Cette option ne peut pas être sélectionnée avec les programmes "Vidange", "Essorage" et Essorage Délicat".
Attention!
- Durant toute la durée du départ différé, le hublot est bloqué.
Si vous devez ouvrir le hublot, mettez d'abord la lavante-sechante en PAUSE. Lorsque vous refermez le hublot, appuyez de nouveau sur la touche Départ Pause.
10 Touche "départ pause
Cette touche a deux fonctions :
- départ : une fois que vous avez sélectionné le programme et les options évientuelles, appuyez sur cette touche pour que le programme démarre. Le voyant situé au-dessus de la touche arrêté de clignoter et resté allumé de manière fixe.
Si un départ différé a été sélectionné avec la touche correspondante, le décompte commence et est visualisé sur l'écran;
- PAUSE : Si vous appuyez à nouveau sur la touche, le programme en cours est interrompu. Le voyant situé au-dessus de la touche commence à clignoter. Pour faire repartir le programme, appuyez de nouveau sur cette touche.
Quand le cycle en cours est mis en mode PAUSE, il est possible d'ouvrir le hublot à condition que :
- la lavante-sechante ne soit pas en phase de chauffage ou séchage
- le niveau d'eau ne soit pas haut
Attention! Avant d'effectuer une modification quelconque du programme en cours, la lavanteséchante doit être mise en PAUSE.
10 Écran d'affichage (temps restant)
L'écran affiche les informations suivantes:
Annulation du programme Si on a annulé un programme - le sélecteur de programmes est tourné sur la position "Arrêt" - l'écran et tous les voyants sont éteints. - la durée du programme de lavage en heures et en minutes, qui apparaît une fois que le programme a été sélectionné.
À partir du moment où le programme commence (une fois que l'on a appuyé sur la touche Départ Pause), le temps diminue de minute en minute;
- Le temps de séchage sélectionné
Le temps est visualisé en minutes.
Après le démarrage du programme, le temps restant s'actualise à chaque minute.
- l'arrêt de la lavante-sechante cuve pleine d'eau, après les programmes avec l'option (arrêt cuve pleine) visualisé par un zéro clignotant (le hublot est bloqué);
- La fin du programme indiquée par un zéro clignotant (on peut ouvrir le hublot).
- le département, indiqué en heures et minutes,
sélectionné au moyen de la touche correspondante (23 heures maximum).
Le départ différé est visualisé sur l'écran pendant 3 secondes, puis la durée du programme sélectionné réapparaît.
Une fois que vous avez appuyé sur la touche Départ Pause, le décompte s'actualise toutes les heures et, lorsqu'il ne reste que 2 heures, tous les 30 minutes;
- la sélection erronée d'une option, visualisée avec les lettres "Err" pendant 2 secondes environ quand vous sélectionnez une fonction non compatible avec le programme choisi.
- un code d'alarme qui indique les anomalies de fonctionnement de la lave-seche (p. ex. E20) Voir le chapitre "En cas d'anomalie de fonctionnement".

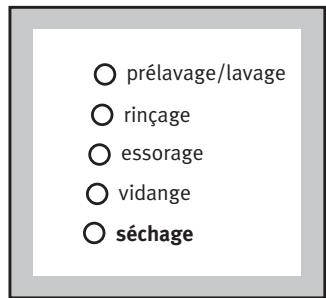

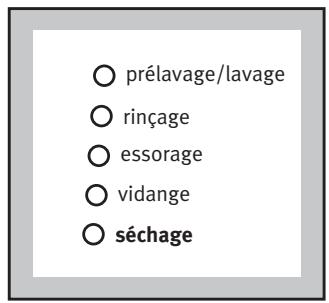

11 Voyants de déroulement du programme
Lors de la sélection du programme, les voyants correspondant aux différentes phases s'allument. Quand le programme commence, seul le voyant correspondant à la phase en cours reste allumé.
À la fin du cycle, le voyant de la touche Départ Pause est éteint. Le linge peut être retiré de la lave-seche.
Laine et lavage à la main
Avec ces programmes il est possible de laver les articles marqués par le symbole ou le linge délicat portant l'étiquette "lavage à la main". Il n'est plus nécessaire que vous laviez le linge particulièrement délicat à la main.
30' FLASH
Programme complet pour du linge peu sale ou pour "rafraîchir" qui peut être sélectionné avec les options suivantes : "Essorage" / (Arrêt Cuve Pleine) et "Départ différé".
Utilisez ce programme pour le linge peu sale ou nécessitant d'être rafraîchi.
Charge maximale: 3,5 kg
Température du lavage: 30°C
Durée du programme: 30 min. (2 rincages)
Essorage final: 700 tr/min.
Rinçage
En choisissant ce programme, il est possible de rincer et essorer le linge de coton lavé à la main. L'appareil effectuera 3 rinçages et ensuite un essorage final à la vitesse maximum.
La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage".
Vidange
Pour vidanger l'eau du dernier rinçage dans les programmes avec l'option (Arrêt Cuve Pleine). Avant, tournez le sélecteur de programmes sur "Arrêt", ensuite sélectionnez le programme "Vidange" et appuyez sur la touche "Départ Pause".
Essorage
Essorage séparé à la vitesse maximum pour le linge lavé à la main. Utilisez ce programme seulement pour le coton.
La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage".
Essorage délicat
Essorage séparé à la vitesse de 700 tr/min. pour le linge lavé à la main. Utilisez ce programme pour les synthétiques, les délicats, la laine et le lavage à la main.
La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage" en tenant compte du type de textile à essorer.
Arrêt
Annulation du programme en cours et mise hors tension de l'appareil. Vous pouvez alors sélectionner un nouveau programme.
Avant d'effectuer un premier lavage dans votre lave-secante, nous vous recommendons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage éventuel du tambour et de la cuve.
- Versez une dose de lessive dans le distributeur "lavage" [L].
- Affichez un programme à 90°C
- Enclenchez la touche "départ pause" : le cycle de lavage commence.
Nous vous recommandons d'effectuer régulièrement des cycles de lavage à haute température (90°C) dans un but sanitaire (bactéries, odeurs,...).

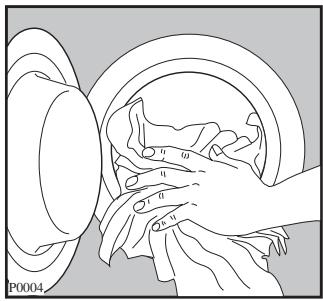

1. Chargement du linge
Ouvrez le hublot.
Introduisez les pièces de linge une à une dans le tambour après les avoir dépliées.
Alternez les grandes et les petites pièces.
Fermez le hublot.

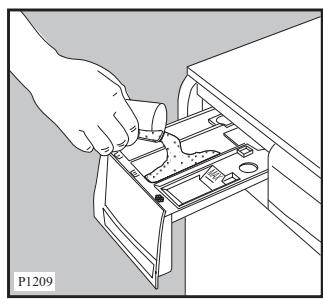

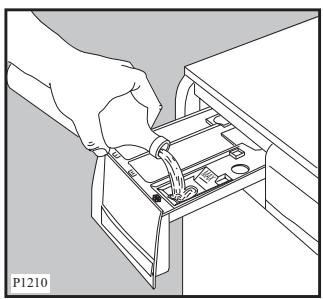

2. Dosage de la lessive et de l'additif
Votre lave-secante a été conçue de manière à réduire vos consommations en eau et produits lessiviels, réduisez donc les doses préconisées par les fabricants de lessive.
Versez la dose de lessive en poudre dans les compartiments lavage "L" et prélavage "L" si vous avez choisi l'option "Prélavage".
Versez éventuellement l'assouplissant dans le bac. Ne dépassez jamais le repère MAX.
Si vous utilisez un autre type de lessive, reportez-vous au paragraphe “Produits” du guide de lavage.
Refermez le tiroir.

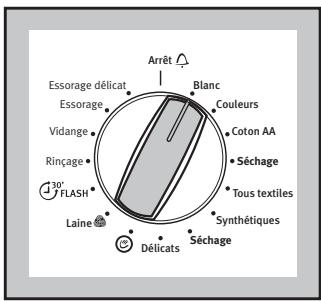

3. Mise sous tension du lave-linge et sélection du programme souhaité
Tournez le sélecteur sur la position souhaitée. Les voyants des différentes phases qui composent le programme s'allument.
Le voyant de la touche Départ Pause clignote.
L'écran visualise la durée du programme.
4. Choix de la température
Appuyez une ou plusieurs fois sur la touche si vous souhaitez sélectionner une température différente de celle qui est proposée par le lave-linge ou le lavage à froid; le voyant correspondant s'allume.
5. Choix de la vitesse d'essorage ou de la fonction (arrêt cuve pleine)
Appuyez une ou plusieurs fois sur la touche jusqu'à ce que le voyant correspondant à la vitesse choisie ou à l'option s'allume.
Si vous choisissez l'option , la lavante-sechante s'arrête, à la fin du programme, avec l'eau dans la cuve.
AWW 1227
AWW1427
6. Choix des options voulues
Le(s) moyen(s) correspondant(s) s'allume(nt).
7. Sélectionnez éventuellement l'option "départ différé
Avant de faire démarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche Départ différé pour sélectionner le nombre d'heures au bout desquelles vous souhaitez que le programme démarre. Ce nombre est visualisé sur l'écran d'affichage pendant 3 secondes, puis la durée du programme réapparaît.
8. Démarrage du programme
Appuyez sur la touche Départ Pause : le voyant correspondant arrêté de clignoter et seul le voyant "prélavage/lavage" resté allumé.
Si vous avez sélectionné le Départ différé, la lavante-sechante commence le décompte.
L'écran visualise la durée du programme ou le départ différé sélectionné.
9. Modification d'une option ou du programme en cours
Il est possible de modifier n'importe quelle option avant que le programme ne l'exécute. Si le programme est en cours, avant de procéder à une modification quelconque, il faut tout d'abord mettre la lavante-sechante en PAUSE, changer les options et appuyer de nouveau sur la touche "Départ Pause".
Si vous souhaitez changer le programme en cours, il faudra tourner le sélecteur sur "Arrêt" pour annuler le programme que la machine est en train d'effectuer. Sélectionner le nouveau programme et appuyer de nouveau sur la touche "Départ Pause" pour le faire démarrer. La lavante-sechante reprend le cycle depuis le début et l'eau reste dans la cuve.
10. Interruption du programme
Appuyez sur la touche "Départ Pause", le voyant correspondant commence à clignoter. Appuyez de nouveau sur la même touche pour le faire démarrer.
11. Annulation d'un programme en cours
Pour annuler un programme en cours, tournez le sélecteur de programmes sur la position "Arrêt". Sélectionnez le nouveau programme.
12. Ouverture du hublot durant le déroulement d'un programme
Le hublot peut être ouvert, après avoir mis la lavante-sechante en PAUSE, à condition que :
- la machine ne soit pas en phase de chauffage à une température supérieure à 55°C
- le niveau de l'eau ne soit pas haut ;
- le tambour ne soit pas en mouvement.
Si ces conditions sont respectées, lors de la mise en pause de la lavante-séchante, vous pourrez ouvrir le hublot.
S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, il faut mettre la lavante-séchante hors tension en tournant le sélecteur sur la position "Arrêt" et attendre environ 3 minutes avant d'ouvrir le hublot.
Attention au niveau et à la température de l'eau dans la laveuse-secheuse!
Après la fermeture du hublot, il faudra déclencher de nouveau le programme précédemment choisi et appuyer sur Départ Pause.
13. Fin du programme
La lavante-sechante s'arrête automatiquement, le voyant de la touche "Départ Pause" s'éteint, et un zéro clignotant apparait sur l'écran.
Si vous avez besoin de l'option (arrêt cuve pleine), le voyant de la touche correspondante reste allumé. Le hublot est bloqué pour signaler que l'eau doit être vidangée. L'écran visualise un zéro clignotant.
Pour compléter le cycle, tournez le sélecteur sur "Arrêt" et ensuite sélectionnez le programme "Vidange", "Essorage" ou "Essorage Délicat" en choisissant la vitesse convenant au linge qui vient d'être lavé (appuyez sur Départ Pause);
Lorsque le programme est terminé, le zéro clignotant apparait et le hublot peut être ouvert.
Tournez le sélecteur sur "Arrêt" à nouveau pour permettre le lave-linge hors tension.
Sortez le linge.
Contrôlez que le tambour soit complètement vide en le faisant tourner avec les mains. Cela permet d'éviter que le linge éventuellement oublié dans le tambour ne soit abîmé lors du lavage successif (par exemple, il peut se rétrécir) ou ne déteigne sur d'autres tissus.
Il est conseillé de fermer le robinet de l'eau et de débrancher la fiche de la prise de courant.
Laissez le hublot entrouvert pour aérer la lavante-séchante.
Charge maxi:
- coton 3.5kg
- synthétiques 2 kg
Pendant le séchage, le robinet de l'eau doit être ouvert et le tuyau de vidange doit être placé correctement.
- Introduisez le linge.
- Tournez le sélecteur de programmes sur le programme de séchage (dans les secteurs de coton ou des synthétiques).
- Pour CHOISIR LE SECHAGE electronique (TrEs sec, PrEt a ranger ou PrEt a repasser), appuyez sur la touche "Sechage Auto" jusqu'ao ce que levoyant correspondant au degre de sechage youlu pour le coton et les synthetiques s'allume.
Pour désirer le séchage chronométrique, appuyez sur la touche "Minuterie" jusqu'à ce que le temps désiré apparaisse sur l'écran.
- Appuyez sur Départ Pause pour démarrer le programme.
- En fin de cycle, tournez le sélecteur de programmes sur "Arrêt" pour permettre l'appareil hors tension et sortez le linge.
Séchage enchaîné
Attention! Il ne faut pas dépasser 3.5kg pour le coton et 2kg pour les synthétiques dans le programme LAVAGE+SECHAGE.
N'utilisez pas de boule doseuse si vous faites un séchage enchaîné.
- Introduisez le linge.
- Versez la lessive et l'additif.
- Choisissez le programme de lavage.
- Choisissez le temps ou le degré de séchage.
- Sélectionnez les options voulues en appuyant sur les touches respectives.
Dans la mesure du possible, ne sélectionnez pas une vitesse d'essorage inférieure à celle proposée par la machine de façon à économiser de l'énergie et à éviter des temps de séchage trop longs.
Dans ce mode de fonctionnement, il n'est pas possible de sélectionner une vitesse d'essorage inférieure à 900 tr/min pour le coton et les synthétiques avec le séchage électronique et à 900 tr/min pour le coton et 700 tr/min pour les synthétiques avec le séchage chronométrique.
- Faites partir le programme en appuyant sur la touche Départ Pause.
- En fin de cycle, tournez le sélecteur de programmes sur "Arrêt" pour permettre l'appareil hors tension.
- Sortez le linge.
Tableau des programmes
| Type de linge et symboles sur les étiquettes | Charge maxi | Programme/ Température | Description du programme | Options possibles | Consommations* |
| Energie kWh | Eau litres |
| Blanc, par ex. draps, nappes, linge de maison | 7 kg | Blanc 60° - 90°C | Lavage à 60°-90°C3 rincages Essorage long | Essorage/ Prélavage Rinçage Plus | 2.25 | 57 |
| Couleurs, par ex. chemises, blouses, lingerie | 7 kg | Couleurs 60° - 40°-30°C - froid | Lavage à 60°-40°-30°C - froid3 rincages Essorage long | Essorage/ Prélavage Rinçage Plus | 0.83 | 54 |
| Blanc et Couleurs, par ex. serviettes, linge de maison | 7 kg | Coton AA 60° - 40°C | Lavage à 40°-60°C**3 rincages Essorage long | Essorage/ Prélavage Rinçage Plus | 1.19 | 52 |
| Synthétiques, mixtes, par ex. chemises, blouses, lingerie | 3 kg | Tous Textiles 60° - 40°-30°C - froid | Lavage à 60°-40°-30°C - froid3 rincages Essorage court | Essorage/ Prélavage Rinçage Plus | 1.05 | 55 |
| Synthétiques, mixtes, par ex. chemises, blouses, lingerie | 3 kg | Synthétiques 40° | Lavage à 40°C3 rincages Essorage court | Essorage/ Prélavage Rinçage Plus | 0.7 | 55 |
| Délicans, par ex. acrylique, viscose, polyester, laine mixte synthétique | 3 kg | Délicans 40° - 30°C - froid | Lavage à 40°-30°C - froid3 rincages Essorage court | Essorage/ Prélavage Rinçage Plus | 0.6 | 57 |
| Linge avec l'étiquette | 2 kg | Lavage à la main 40° - 30°C - froid | Lavage à 40°-30°C ou froid3 rincages Essorage court | Essorage/ | 0.40 | 55 |
| Laine avec la marque "pure laine vierge" | 2 kg | Laine 40° - 30°C - froid | Lavage à 40°-30°C ou froid3 rincages Essorage court | Essorage/ | 0.40 | 55 |
** Le programme "COTON AA" à 60°C est le programme de référence pour les données contenus dans l'étiquette énergie, conformément à la norme CEE 92/75 (Ce programme effectuera seulement 2 rincages). * Les données reportées ici ont une valeur purement indicative et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau et de la température ambiant. Elles se réfèrent à la température la plus élevée prévue pour chaque programme.
La durée du programme est réajustée automatiquement au cours du programme de lavage en fonction de la quantité de linge, de la quantité de produit lessiviel, de la température de l'eau,...
ATTENTION!
Pour la durée des programmes, voir l'écran d'affichage.
Tableau des programmes
Programmes spéciaux
| Position du sélecteur de programmes | Description programme | Déroulement du programme | Options possibles | Charge maxi | Consommations* |
| Energie kWh | Eau litres |
| Rinçage | Le linge de coton lavé à la main peut être rincné avec ce programme | 3 rincçages avec additif liquide Essorage long | Rinçage plus Essorage/☐ | 7 kg | 0,15 | 52 |
| Vidange | Vidange de l'eau pour les programmes avec l'option ☐ | Evacuation de l'eau | | / | - | 2 |
| Essorage | Essorage à part pour les tissus de coton | Essorage long | Essorage | 7 kg | - | 10 |
| Essorage délicat | Essorage à part synthétiques, délicats, laine, lavage à la main ou avec l'options ☐ | Essorage bref | Essorage | 7 kg | - | 10 |
| FLASH30" | Pour tissus peu sales, sauf la laine ou nécessitant d'être rafraîchis | Lavage à 30°C 2 rincçages Essorage bref à 700 tr/min. | Essorage/☐ | 3,5 kg | 0,3 | 40 |
| Arrêt | Annulation | Annulation du programme en cours, mise hors tension de l'appareil | | / | - | - |
- Les informations ci-dessus sont données à titre indicatif et peuvent varier en fonction de la quantité et du type de linge, de la température ambiantes et de la température d'entrée de l'eau.
Attention!
Pour la durée des programmes, voir l'écran d'affichage.
Tableau des programmes
Séchage chronométrique
| Degré de séchage | Type de linge | Charge maxi | Vitesse d'essorage Tours/min | Temps de séchage en min. |
| Très secIdéal pour lesarticles en tissu-éponge | Coton et lin(Peignoirs, serviettes et drapsde bain, etc.). | 3.5 kg | 1400 | 100-110 |
| 1200 | 105-115 |
| 1,5 kg | 1400 | 50-60 |
| 1200 | 55-65 |
| Prêt à ranger (*)Pour les articlespouvant être rangés sans être repassés | Coton et lin(serviettes,T-shirts, linge debain). | 3.5 kg | 1400 | 90-100 |
| 1200 | 95-105 |
| 1,5 kg | 1400 | 40-50 |
| 1200 | 45-55 |
| Synthétiqueset mélanges(tricots, lingerie,linge de maison). | 2 kg | 900 | 70-80 |
| 1 kg | 900 | 35-45 |
| Prêt à repasserPour les vêtementsà repasser | Coton et lin(draps, nappes,chemises, etc.). | 3.5 kg | 1400 | 70-80 |
| 1200 | 75-85 |
| 1,5 kg | 1400 | 35-45 |
| 1200 | 40-50 |
(*) Conformément à la norme CEE 92/75, les données figurant sur l'étiquette énergie se réferent au programme PRET A RANGER pour le coton.
Charges de linge maximales selon la nature des fibres
La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.
Diminuez la quantité en cas de linge très sale ou de tissus éponges.
Charge maximum
Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.
C'est pourquoi, d'une manière générale, le tambour peut être rempli:
- en totalité mais sans pression excessive pour le linge coton, lin, métis,
- à moitié de son volume pour les cotons traités et les fibres synthétiques, au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.
Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles.
Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes.
| peignoir de bain | 1200 g |
| serviette deTOILTE | 180 g |
| grand drap | 1300 g |
| drap 1 personne | 800 g |
| taie d'oreiller | 200 g |
| chemise de nuit | 180 g |
| pyjama homme | 500 g |
| pyjama enfant | 200 g |
| chemise homme | 250 g |
| chemisier | 150 g |
| torchon | 100 g |
| blouse de travail | 300 g à 600 g |
Vérification du linge
- Videz les poches.
- Fermez les fermétures à glissière et à pression.
- Enlevez les crochets des voilages ou mettez les voilages dans une housse.
- Retirez les boutons mal cousus, les épingles et les agrafes.
- Pour les protégger, mettez les voilages dans une taie d'oreiller par exemple.
Recousez ou enlevez les boutons qui ne tiennent qu'à un fil.
Le tri du linge par catégorie
Nous vous conseillons de trier le linge par catégorie :
- d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques,
- de l'autre, le linge délicat qu'il convient de traiter avec précaution.
- Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures, CHOISSEZ un programme et une température convenant à la fibre la plus fragile.
- Lavez les articles "blanc" et de couleur séparément.
Pour coton, lin et chanvre comme les torchons, les serviettes, les draps, les taies d'oreiller, etc.
Les fibres, blanches en général, qui peuvent être très tachées.
Pour les blancs qui ne sont pas très tachés ou pour les couleurs bien teintées, pour les synthétiques ou les coton mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60°C.
Pour les synthétiques délicats, la soie, l'acrylique et les articles en laine lavables en machine (voir l'étiquette d'entretien). Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

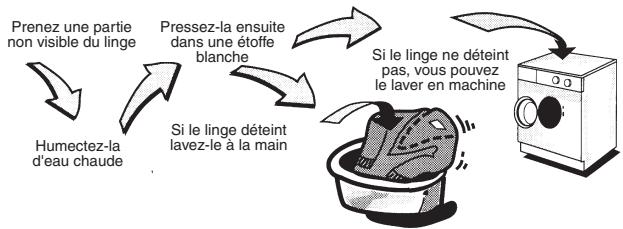

Lavage du linge couleur
Lorsqu'ils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pièces de linge.
Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:
Programme laine woolmark
Le programme laine de votre lave-linge porte le sigle. Cela signifie que vous pouvez laver en toute sécurité les articles portant l'étiquette ci-contre. Pour éviter le froissement, vous devez limiter la charge à 2 kg.
Le cycle laine de cette machine à laver a été approuvé par la Woolmark pour le lavage des articles Woolmark lavables en machine, sous réserve que ces articles soient lavés conformément aux instructions mentionnées sur l'étiquette de l'article et celles indiquées par le fabricant de cette machine à laver. M9605.
Traitement des taches
Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur, ceci afin d'éviter de faire des cerne.
Herbes. Savonnez soigneusement, TRAITEZ à l'eau de Javel diluée. Pour les lainages, l'alcool à 90°C peut donner de bons résultats.
Crayons à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à. Prenez soin de ne pas étaler la tache.
Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.
Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.
Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.
Cambouis-goudrons. Etalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.
Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.
Vernis à ongles. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles en prenant soin de changer fréquemment le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.
Peinture. Ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.
Bougie. Grattez la cire avec une lame non coupante afin d'en retirer le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.
A. choix de la lessive
Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.
Conformez-vous aux doses et aux instructions préconisées sur les emballages.
Nous vous déconseillons d'utiliser en même temps plusieurs types de lessive, vous risqueriez d'endommager le linge.
Dosage:
La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.
Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire (l'utilisation d'un anticalcaire est conseillée) ou si le linge est très sale ou taché, augmentez un peu les doses.
Vous obtiendrez le degré de dureté de votre eau en contactant la compagnie de distribution d'eau de votre région ou tout autre service compétent.
Remarque:
N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécifiquement conçus pour l'utilisation dans les machines à laver. Employez des produits spécifiques pour le lavage de la laine.
Les lessives en poudre s'utilisent sans restriction. Les lessives liquides ne doivent pas être utilisées lors de la sélection d'un prélavage. Pour tout cycle sans prélavage, elles peuvent être versées soit dans une boule doseuse placée directement dans le tambour, soit dans le compartiment lavage, dans les deux cas, il est impératif de démarrer sans retard le cycle de lavage.
Si vous séchez ensuite votre linge dans un sèche-linge, n'oubliez pas de retirer la boule doseuse. Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30°C et 40°C, alors qu'il est conseillé d'utiliser une lessive en poudre pour les températures supérieures, de 60°C à 90°C.
Les lessives en tablettes ou en doses se mettent impératifement dans le compartiment lavage de la boîte à produits de votre lave-linge.
Pour le traitement des taches avant le cycle de lavage, conformez-vous aux doses et aux instructions préconisées par le fabricant du produit. Si vous utilisez du produit de lavage pour traitser les taches, vous devez demarrer sans retard le cycle de lavage.
B. assouplissant
Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.
Ne dépassez pas les doses maximales.
Symboles internationaux pour l'entretien des textiles
La plupart des articles sont munis d'une étiquette d'entretien spécifique. Comment les traiter. Suivez scrupuleusement ces indications.
| LAVAGE NORMAL
LAVAGE DELICAT | 95
Temp. maxi
95°C
95 | 60
Temp. maxi
60°C
60 | 40
Temp. maxi
40°C
40 | 30
Temp. maxi
30°C
30 | Lavage à la main | Lavage interdit |
| JAVELLISATION | Cl
Chlorage dilué à froid | Chlorage interdit |
| REPASSAGE | Fort 200°C maxi | Moyen 150°C maxi | Doux 110°C maxi | Ne pas repasser |
| NETTOYAGE
A SEC | A
Tous solvants | P
Perchloréthylène ou essences minérales (essence F, White Spirit) | F
Uniquement essences minérales
(Pour linge et tissus blancs) | Ne pas nettoyer à sec |
| SECHAGE | Linge étendu | Linge suspendu | Sur cinctre | Haute temp.
Temp.
modérée
Séchage en tambour | Ne pas sécher en tambour |
Détartrage de l'appareil
Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conçu pour les lave-linge, que vous pourrez vous procurer dans le commerce.
Respectez le dosage indiqué sur l'emballage.
Après chaque cycle de lavage
Nous vous recommandons de laisser le hublot entrouvert après chaque utilisation, ceci afin d'aérer la cuve et d'éviter la formation de moisissure et d'odeurs.
La carrosserie
Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilisez jamais de produits abrasifs ou caustiques.
Le distributeur de produits
- Enlevez le tiroir de son logement comme l'indique la figure ci-dessous.
- Lavez-le sous l'eau courante.
- Pour faciliter le nettoyage, la partie supérieure du bac réservé à l'additif peut être enlevée.
- Nettoyez le logement interne du tiroir avec une brosse à dents.
- Remettez le tiroir en place.

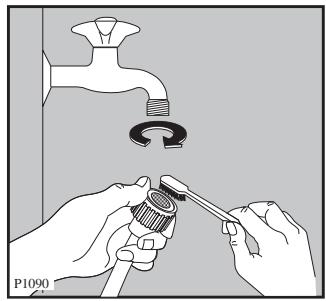

Le filtre du tuyau d'arrivée d'eau
Si vous remarquez que l'appareil prend plus de temps à se remplir, contrôlez que ce filtre ne soit pas obstrué.
Fermez le robinet d'arrivée d'eau.
Dévissez l'embout du tuyau du robinet.
Nettoyez le filtre avec une petite brosse.
Revissez bien l'embout du tuyau.
La pompe de vidange
La pompe doit être contrôlée régulièrement et surtout si
- l'appareil ne vidange pas et/ou n'essore pas;
- l'appareil fait un bruit inhabituel pendant la vidange du au blocage de la pompe par des objets tels que épingles de suture, pièces de monnaie, agrafes, etc.
Procédez comme suit:
- débranchez l'appareil;
- attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus); ouvrez le volet de pompe;
- placez un récipient sur le sol pour recueillir l'eau qui avait eventuellement sortir de la pompe;
- Sortez le petit tuyau d'évacuation se trouvant à côté de la pompe, placez-le dans le récipient et enlevez le bouchon;
- Quand l'eau ne sort plus, dévissez le couvercle de la pompe et sortez cette dernière. Utilisez le récipient pour recueillir l'eau résiduelle;
- enlevez les éventuels objets bloquant la pompe en la tournant comme indiqué dans le croquis;
- bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place;
- revissez le couvercle de la pompe;
- fermez le volet.
Précautions contre le gel
Si votre appareil est exposé à une température inférieure à 0°C, prenez les précautions suivantes:
- débranchez l'appareil;
- fermez le robinet et dévissez le tuyau d'arrivée d'eau du robinet;
- placez le tuyau d'arrivée et le petit tuyau d'évacuation dans une cuvette sur le sol et laissez l'eau s'écouler;
- Revissez le tuyau d'arrivée d'eau au robinet et remettez le petit tuyau d'évacuation à sa place, après l'avoir bouché.
De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.
Pour faire fonctionner de nouveau votre appareil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0°C.
Si l'appareil ne vidange pas
Si l'appareil ne vidange pas, procédez de la manière suivante pour évacuer l'eau:
- Débranchez l'appareil. Fermez le robinet d'arrivée d'eau.
- Attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus).
- Ouvrez le volet de pompe.
- Placez un récipient sur le sol, sortez le petit tuyau d'évacuation, placez-le dans le récipient et enlevez le bouchon. L'eau s'écoulera par gravité dans le récipient. Lorsque le récipient est plein, bouchez à nouveau le petit tuyau et videz l'eau. Répétez l'opération jusqu'à ce que l'eau cessé de sortir.
- Contrôlez la pompe comme décrit au paragraphe précédent.
- Remettez le petit tuyau d'évacuation à sa place après l'avoir bouché.
- Revissez le couvercle de la pompe et fermez le volet.
En cas d'anomalie de fonctionnement
La fabrication de votre appareil a fait l'objet de nombreuses vérifications.
Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous, avant d'appeler le service après-vente.
Pendant le fonctionnement de la lave-séche, on peut voir apparaitre les codes d'alarme suivants qui clignotent sur l'affichage:
- E10: Difficultés de l'alimentation de l'eau
- E20: Difficultés de vidange
- E40: Hublot ouvert
Après avoir éliminé les causes éventuelles de l'anomalie, appuyez sur la touche Départ Pause pour faire redémarrer le programme interrompu. Si l'anomalie n'a pas pu être éliminée, consultez le service après-vente de votre magasin vendeur.
| Symptômes | Solutions |
| • Les résultats de lavage ne sont pas satisfaisants | Vérifiez que:
• la lessive convient au lavage en machine,
• il n'y a pas trop de linge,
• le programme de lavage et la température sont appropriés. |
| • La machine s'arrêtependant un cycle de lavage | Vérifiez que:
• la pression d'eau est suffisante,
• les fusibles sont en bon état et n'ont pas disjoncté,
• ce n'est pas un arrêt cuve pleine d'eau (option). |
| • La machine ne démarre pas | Vérifiez que:
• les fusibles sont en bon état,
• l'appareil est correctement branché,
• le hublot est correctement fermé (E40),
• le départ du programme a été effectivement commandé (touche Départ Pause enclenchée).
• il n'y a pas de coupure de courant.
• ce n'est pas un départ différé |
| • La machine n'essore pas ou ne vidange pas | Vérifiez que:
• le tuyau de vidange n'est pas bouché ou pié (E20),
• la pompe de vidange n'est pas obstruée (E20),
• la charge de linge est correctement répartie dans le tambour (voir paragraphe “anti-balourd”)
• ce n'est pas un arrêt cuve pleine d'eau (option) |
| • La machine ne se remplit pas | Vérifiez que:
• le robinet d'acciviée d'eau est ouvert et que la pression est suffisante (E10),
• il n'y a pas de coupure d'eau (E10),
• le hublot du lave-linge est correctement fermé (E40),
• le tuyau d'acciviée d'eau n'est pas pié (E10),
• le filtre d'acciviée d'eau n'est pas obstrué (E10). |
| • La machine vibre, est très bruyante | Vérifiez que:
• l'appareil a été complètement débridé (voir paragraphe "débridage"),
• l'appareil est de niveau et bien calé,
• l'appareil n'est pas trop préc du mur ou des meubles,
• le linge est bien réparti dans le tambour,
• la charge est suffisante |
| • Le cycle de lavage est beaucoup trop long | Vérifiez que:
• la pression d'eau est suffisante (E10),
• la pompe n'est pas obstruée (E20),
• il n'y a pas eu de coupure de courant. |
| • La machine se remplit mais vidange aussiôt | Vérifiez que:
• la crosse de vidange n'est pas accrochée trop bas. |
| • Vous trouvez de l'eau au cours de la ravante-séchante | Vérifiez que:
• il n'y a pas trop de dessive,
• la dessive est adaptée au lavage en machine (formation excessive de mousse),
• un des compartments du distributeur de produits n'est pas obstrué,
• la crosse de vidange est correctement accrochée,
• le couvercle de la pompe est correctement visse après son nettoyage,
• le petit tuyau de vidange est bouché,
• le tuyau d'acciviée d'eau est étanche. |
| • Le hublot ne s'ouvre pas | Vérifiez que:
• le programme est terminé,
• l'appareil n'est pas en train de chauffer l'eau ou en phase de séchage,
• le tambour n'est pas en mouvement,
• le niveau d'eau n'est pas trop haut. |
| • On entend un bruit inhabituel | • La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit particulier. Ce moteur permet un démarriage en douceur lors de l'essorage et une grande distribution du linge dans le tambour, d'ou une plus grande stabilité de l'appareil. |
| • On ne voit pas d'eau dans le tambour | • Par soucis d'économie, les machines fabriquées selon des technologies modernes fonctionnement en utilisant moins d'eau. |
| • La machine ne s'est pas satisfaistant | Vérifiez que:
• le robinet de l'eau est ouvert,
• la pompe n'est pas bouchée,
• le temps ou le degré de séchage a été sélectionné,
• un temps de séchage adéquat a été choisi,
• la charge de linge n'est pas excessive. |
Service après-vente
En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs.
En cas d'intervention sur votre appareil, exigez du Service APRÈS-VENTE les Pièces de Rechange certifiées Constructeur.
Garantie
Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

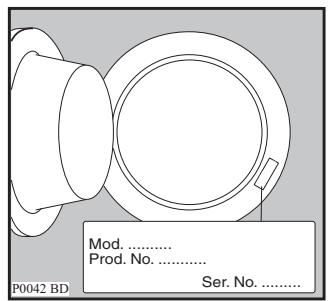

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située près du hublot (voir figure ci-dessous).
Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
CHARACTERISTIQUES TECHNIQUES
| DIMENSIONS | Hauteur | 85 cm | |
| Largeur | 60 cm | |
| Profondeur | 63 cm | |
| RACCORDEMENT | Tension/Fréquence | 230 V / 50 Hz | |
| Puisance max. | 2200 W (10 A) | |
| PRESSION D'EAU | Minimum | 0.05 MPa | |
| Maximum | 0.8 MPa | |
| | LAVAGE | SECHAGE |
| CAPACITE MAXIMUM | Coton, lin | 7 kg de linge sec | 3.5 kg |
| Tous textiles/Synthétiques, | 3 kg de linge sec | 2 kg |
| Délicats | 3 kg de linge sec - | |
| Laine/ Lavage à main | 2 kg de linge sec - | |
| VITESSE D'ESSORAGE | Maximum | 1200 tr/min. (pour AWW 1227) |
| 1400 tr/min. (pour AWW 1427) |
| Consommations pour le lavage d'une charge maximum avec le programme sans prélavage "COTON AA" à 60°C : | 1,19 kWh |
| 52 litres |
| 150 minutes |
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE du 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
Débridage
Avant la première mise en marche, vous devez impérativement retirer de votre appareil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous. Conservez ces dispositifs de sécurité : ils devront être remontés en cas de futur transport de l'appareil (déménagement par exemple).
- Dévissez et ôtez les deux vis arrêt en bas avec une clé. Enlevez les deux goujons en plastique.
- Appuyez l'appareil sur la partie arrière et mettez entre le sol et le lave-linge une des cales en polystyrene. Veillez à ne pas écraser les tuyaux.
- Retirez le bloc en polystyrène du fond de la machine.
- Libérez les deux sachets en nylon à la partie avant de l'appareil.
- Sortez avec soin le sachet gauche en nylon, en le tirant vers la droite et vers le bas.
- Sortez avec soin le sachet gauche en nylon, en le tirant vers la gauche et vers le haut.
- Retirez la base en polystyrène.
- Remettez l'appareil en place et dévissez l'autre vis. Enlevez le goujon en plastique.
- Bouchez tous les trous à l'aide des caches plastiques se trouvant dans l'enveloppe
contenant la notice d'utilisation.
Transporter un appareil non bridé peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par choc.
Emplacement
L'installation de votre appareil nécessite:
- Une alimentation électrique (voir raccordement électrique)
- Une arrivée d'eau avec branchement 20x27
- Une évacuation d'eau
- Un local aéré
Placez l'appareil sur un sol plat et dur. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine. Le robinet, l'installation pour la vidange et la prise de courant doit se trouver à proximité des tuyaux de la machine et du câble d'alimentation. La machine ne doit pas être installée dans un local sujet au gel.
Important!
Cette lave-séche ne peut pas être encastrée sous d'autres meubles (par ex. en cuisine) pour des raisons de sécurité.
Mise à niveau
Placez l'appareil à l'endroit choisi et procédez soigneusement à la mise à niveau, en agissant sur les vérins prévus à cet effet.
Une mise à niveau correcte évite des vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement. Assurez-vous, en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc.

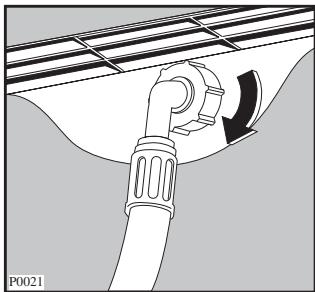

Raccordement d'eau
Vissez le raccord du tuyau d'alimentation LIVOO avec l'appareil sur le nez filtré du robinet d'arrivée d'eau (20x27). Vissez correctement pour éviter toute fuite. N'employez jamais à cet effet un tuyau déjà utilisé précédemment.
Si nécessaire, rectifiez la position du raccord du tuyau d'alimentation en dévissant la bague de serrage placée à l'arrière de l'appareil. Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite.
Si le branchement se fait sur des tuyauteries neuves ou qui n'ont pas servi depuis longtemps, il est préférible de faire couler une certaine quantité d'eau avant de mettre en place le tuyau de remplissage. De cette façon, on évitera que du sable ou de la rouille bouchent le filtre placé à l'intérieur de l'appareil.

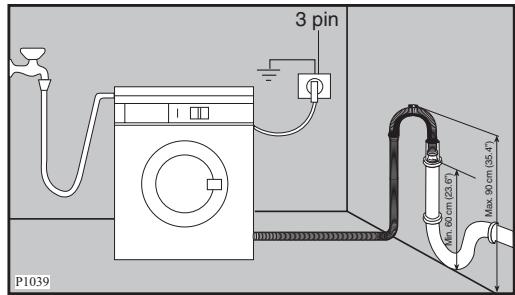

Vidange d'eau
La crosse du tuyau de vidange peut être placée de deux manières différentes:
- Sur le bord d'un lavabo à l'aide du coude en plastique livré avec l'appareil:
Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.
- Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage éventuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, la crosse devra se trouver à la hauteur indiquée précédemment.
L'inobservation de ces règles pourrait entraîner un fonctionnement anormal de votre appareil.
Branchement électrique
Notre responsabilité ne saurait être engagée en cas d'incidents ou d'accidents provoqués par une mise à la terre inexistante ou déficiente. Le remplacement éventuel du câble d'alimentation ne devra être effectué que par notre service après-vente.
Cette machine ne peut être branchée qu'en 230 V monophasé 50Hz
Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Calibre des fusibles de lignes (un par phase) : 10 ampères. Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme N. F. C. 15100 et aux prescriptions de l'E. D. F. La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 2,5mm² par conducteur.
Le câble d'alimentation doit être facilement accessible après l'installation de l'appareil.
Pour tenir nos engagements, nous écoutons les consommateurs
Info Conso Electronlux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.
Avant l'achat
Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.
Après l'achat
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
Info Conso
Electrolux
BP 50142-60307 Senlis Cedex
Tel.: 08 90 71 03 44 (0,15 € TTC/mn)
Fax:0344622154
E-MAIL: info.conso@electrolux.fr
Permanence téléphonique du lundi au vendredi
Pour toute question technique :
Centre de Contact Consommateurs
BP 20139 - 60307 SENLIS CEDEX
Tél.: 08 92 68 24 33 (0,34 € TTC/mn)
E-MAIL: ehp.consumateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
ARTHUR MARTIN
Electrolux
Pour une vie plus facile.
