Intitulé	Valeur / Description
Type de produit	Machine à fumée
Caractéristiques techniques principales	Effet de fumée, contrôle à distance, sortie de fumée réglable
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Dimensions : 500 x 300 x 200 mm
Poids	Environ 5 kg
Compatibilités	Compatible avec les liquides à fumée standard
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	1500 W
Fonctions principales	Création d'effets de fumée pour événements, spectacles, concerts
Entretien et nettoyage	Nettoyage régulier du réservoir et des buses, utilisation de liquides recommandés
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Utiliser dans des espaces bien ventilés, éviter le contact direct avec la chaleur
Informations générales utiles	Idéal pour les professionnels de l'événementiel, garantie de 2 ans

FOIRE AUX QUESTIONS - Z-1500II BEGLEC

Comment allumer le BEGLEC Z-1500II ?

Pour allumer le BEGLEC Z-1500II, branchez l'appareil sur une source d'alimentation, puis appuyez sur l'interrupteur situé à l'arrière de l'appareil.

Pourquoi mon BEGLEC Z-1500II ne produit-il pas de fumée ?

Vérifiez que le réservoir de liquide à fumée est plein et que le liquide utilisé est compatible avec l'appareil. Assurez-vous également que l'appareil est suffisamment chaud avant d'essayer de produire de la fumée.

Comment nettoyer le BEGLEC Z-1500II ?

Pour nettoyer le BEGLEC Z-1500II, débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Pour l'intérieur, suivez les instructions du manuel d'utilisation pour un nettoyage approprié.

Le BEGLEC Z-1500II fait un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème avec le ventilateur ou la pompe. Vérifiez si des débris bloquent les ventilateurs et assurez-vous que le liquide à fumée circulé correctement. Si le problème persiste, contactez le service après-vente.

Quelle est la durée de fonctionnement du BEGLEC Z-1500II ?

La durée de fonctionnement dépend de la quantité de liquide à fumée dans le réservoir. En général, un réservoir plein peut produire de la fumée pendant plusieurs heures, mais cela peut varier selon les réglages et l'utilisation.

Comment régler l'intensité de la fumée produite ?

L'intensité de la fumée peut être réglée à l'aide des commandes disponibles sur l'appareil. Consulter le manuel d'utilisation pour des instructions spécifiques sur les réglages de puissance.

Le BEGLEC Z-1500II est-il adapté à une utilisation en intérieur ?

Oui, le BEGLEC Z-1500II est conçu pour une utilisation en intérieur. Assurez-vous de ventiler correctement la pièce pour éviter une accumulation excessive de fumée.

Puis-je utiliser n'importe quel liquide à fumée avec le BEGLEC Z-1500II ?

Il est recommandé d'utiliser uniquement des liquides à fumée de haute qualité et spécifiquement conçus pour les machines à fumée. L'utilisation de liquides non compatibles peut endommager l'appareil.

MODE D'EMPLOI Z-1500II BEGLEC

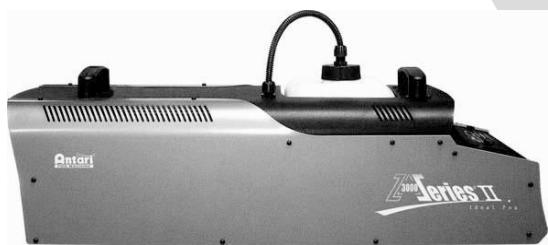

Mode d'Emploi des Z-1500II et Z-3000II Machines à Fumée

Nous vous félicitons pour l'achat de votre nouvelle Z-SERIES II machine à fumée d'ANTARI.

CONFORMS TO ANSI/UL STD.99

CERTIFIED TO

CAN/CSA STO

C22.2 No.104

Lisez et Gardez ces instructions

Antari Z machine à fumée

Nous vous remercions d'avoir choisi une machine à fumée d'ANTARI Z. Vous en possession d'un produit robuste et puissant. En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profitez d'une performance solide et convaincante de votre machine à fumée d'ANTARI pour de nombreuses années.

Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.

Risques d'électrocution

Risque de décharge électrique. Démontez l'appareil de l'approvisionnement électrique avant de déstabilir la couverture. Protégé de l'humidité. L'appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à l'extérieur. Pour les modèles de 110V, utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marché, assurez-vous que l'appareil soit branché à l'alimentation correcte. Débranchez l'appareil avant de remplir le réservoir. Assurez-vous d'installer la machine à fumée toujours droite. Éteignez l'appareil ou débranchez-le du secteur, quand il est hors d'utilisation. Si de l'humidité, du liquide ou du liquide à fumée devait pénétrer à l'intérieur de l'appareil, débranchez immédiatement l'appareil et contactez un technicien ou leur revendeur d'ANTARI avant de le réutiliser. À l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par votre revendeur d'ANTARI ou par des spécialistes.

Danger d'incendie

L'appareil n'est prévu que pour l'usage par des personnes adultes. Installez-le hors de l'atteinte des enfants. Ne jamais faire marcher sans surveillance. Ne jamais braquer le bec de l'appareil directement sur des personnes. Le débit de la machine à fumée est très chaud. Pendant que la machine est en marche, respectez une distance d'environ 60 cm vis-à-vis son bac. Installez l'appareil à un endroit bien aéré. Ne jamais couvrir les orifices d'aération. Pour garantir une aération suffisante, laissez libre un espace de 20 cm avant et au-dessus de l'appareil. Ne jamais braquer le bec de la machine sur des flammes. Le bec de la machine devient très chaud (300^) pendant son fonctionnement. Pour cela, tenez écarté de matériaux enflammables au bec de la machine à une distance minimum de 50 cm. Laissez refroidir la machine à fumée d'ANTARI avant toute manipulation.

Risques d'explosion

Ne jamais entremêler des liquides enflammables à composants gazeux ou huileux au liquide à fumée.

Veuillez suivre toutes les instructions de sécurité appliquées sur le boîtier de votre machine à fumée d'ANTARI.

Employez uniquement des liquides à fumée de haute qualité à base d'eau recommends par votre revendeur. Autres liquides à fumée pourrait cause des problèmes d'encrassage ou des crachotements. Faites attention qu'il y ait always suffisamment de lique a fumee au reservoir. Un emploi sans liquide pourrait endommager la pompe ou provoquer la surchauffe de l'elément de chauffage. Si toute machine a fumee d'ANTARI ne detait plus travailler correctement, l'eteignez immediatement. Videz complètement le réservoir, emballez soigneusement l'appareil (au moins dans son emballage d'origine) et l'envoyez-le a toute revendeur d'ANTARI. Toujours vider le réservoir avant d'envoyer ou transporter l'appareil. Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincer à grande eau.

Déballage & inspection

Ouvrez le carton d'extérieur et assurez-vous que tous les pièces n'aient subi aucun dommage durant leur transport. Assurez-vous que le carton d'expédition contient les articles suivants:

1. Une unité de machine de brouillard de la Z-Série II
2. Câble secteur
3. Z-20 télécommande multifonctionnelle avec la corde ci-jointe
4. Mode d'emploi

Servez-vous de la liste des "Accessoires" ci-jointe pour vérifier si votre modèle vous a été livré avec son équipement complet. En cas de livraison endommagée ou incomplète, contactez immédiatement votre revendeur d'ANTARI.

Installation

Enlevez tout matériel d'emballage. Assurez-vous d'avoir enlevé toute la mousse et le rembourse en plastique, surtout au bec de la machine. Placez la machine à fumée sur une surface plane et dévissez le couvercle du réservoir du liquide à fumée. Remplissez le réservoir de liquide à fumée d'ANTARI ou d'un autre liquide à fumée de haute qualité à base d'eau. Refermez le réservoir. Connectez fermement le câble de la télécommande à la douille d'entrée correspondante de la machine à fumée qui est située à son dos.

Maniement

Branchez la fiche d'alimentation de la machine à fumée dans une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière de l'appareil à "ON". Le temps de préchauffage est terminé, dès que l'indicateur lumineux vert sur la télécommande s'allume. Pour déclencher le jet de fumée, pressez le bouton correspondant sur la télécommande. Continuez à appuyer sur le bouton jusqu'à ce que le début désiré soit atteint. L'indicateur lumineux sur la télécommande s'éteint chaque fois que la machine se rechauffe pour atteindre la température de fonctionnement nécessaire. Pour des informations complémentaires concernant le maniement de votre machine à fumée d'ANTARI, voir la partie intitulée "Maniement avec télécommande".

Les modèles disposant d'un ceintre de fixation peuvent être fixés au plafond. Lors de cette installation, faites attention que la fumée ne s'évapore pas directement en direction des visages de personnes. Quelle que soit la méthode d'installation que vous choississez, respectez que l'angle d'inclinaison ne soit pas supérieur à 15 degrès.

Important: Observez toujours le niveau de liquide à fumée au réservoir pendant les jets de fumée. Un emploi sans liquide à fumée peut endommager la machine.

Si vous apercevez un débit trop faible, un bruit de la pompe ou le manque total de débit, débranchez

immédiatement votre machine. Vérifiez le niveau de liquide, la fusible externe, la connection à la télécommande et l'alimentation au secteur. Si tout apparait être correct, branchez de nouveau. S'il n'y a aucune production de fumée après que vous avez pressé le bouton sur la télécommande pendant 3 0 secondes, vérifie si le liquide passe par le disperseur qui est attaché au réservoir. Si vous n'arrivez pas à déterminer la cause du problème, ne continuez pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Envoyez la machine à retour à votre revendeur d'ANTARI.

Caractéristiques Techniques

Nombre modèle	Z-1500II	Z-3000II
Alimentation	AC100-120V, AC230/ 50HZ-60HZ	AC100-120V, AC230/ 50HZ-60HZ
Puisance de rendement	1500 W	3000 W
Volume d'émission	ca. 700 m³/min.	ca. 1400 m³/min.
Contenu de réserve	6 Liter	6 Liter
Consommation de liquide	12 min./Liter	5 min./Liter
Poids	14 Kg	20 Kg
Dimensions(mm)	L 688 W 285 H188	L 735 W 310 H 192
Éloigné Inclus	Z-20	Z-20
Facultatif Éloigné	Z-30	Z-30

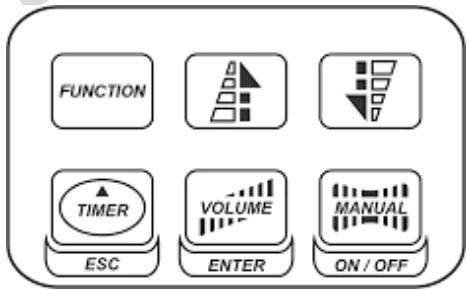

Maniement avec télécommande

Z-20: La télécommande multifunction X-20 est reliée à un cordon de 10m, et est composée de 5 broches XLR, et peut être connectée aux différents modèles de machines à fume Z-1500II et Z-3000II. Son interface permet à l'opérateur d'adapter des fonctions aux besoins du client de machine de brouillard en ajustant la durée, l'intervalle et le volume de ternissement. Son affichage à cristaux liquides montre les paramètres d'emploi courants, qui sont automatiquement stockés dans la mémoire non-volatile, permettant à la machine d'être mise hors tension sans arrangements perdants de fonction.

Z-20:

1. LCD-Display
2. FUNCTION-Touche
3. UP-/DOWN-Touche
4. TIMER-Touche
5. VOLUME-Touche
6. MANUAL-Touche
7. Grâce à la touche "function", il est possible d'ajuster les réglages désirés, comme le volume, les intervalles de vaporisation, le ventilateur, et le corps de CHAFFE. La commande ENTER (volume) est utilisée pour sélectionner l'option désirée. Pour ajuster le réglage du débit de fumée, utiliser la commande VOLUME. Ajuster le pourcentage de volume désiré grâce à la commande UP / DOWN. Pour ajuster le réglage des intervalles de temps, utiliser la commande TIMER avec la commande UP / DOWN (flè débit permanent ou la machine ne s'arrête pas pour une réchauffe, ou un débit d'environ 50%. Utiliser la commande ENTER pour sélectionner chaque option, et faire les changements désirés. Pour éteindre le corps de CHAFFE et le ventilateur, utiliser la fonction HEAT et

FAN. Utiliser la commande ENTER (VOLUME) pour confirmer la sélection. Utiliser la commande ON / OFF (manual) pour allumer.

1. Toujours appuyez sur la touche ENTER (VOLUME) pour confirmer le réglage.
2. Appuyez sur la touche ESC (TIMER) pour sortir du niveau de menu actuel et pour se déplacer à un niveau nouveau.
3. Appuyer sur la commande TIMER pour activer la fonction du temps. L'affichage montre alors l'intervalle ajusté et l'appareil compte les secondes à partir de "0". Ensuite, la sortie de fume est déclenchée au volume ajusté sous l'option TIMER. La durée depend des réglages ajustés sous l'option DURATION. Si vous souhaitez désactiver la fonction du temps, appuyer à nouveau dessus.
4. Appuyer sur la commande VOLUME pour déclencher immédiatement le jet de fume au débit ajusté sous l'option VOLUME. Appuyer à nouveau pour arrêter le jet de fume.
5. Appuyer sur la commande MANUAL pour déclencher immédiatement le jet de fume avec un volume de 100%. Retirer votre doigt de la commande MANUAL, de façon à arrêter le jet de fume.
6. Quand en mode Stand By, appuyez sur la touche "ON/OFF" pour réactiver la machine

Z-30: A les memes caractéristiques que la Z-20, mais a la faculty d'être sans fil. L'utilisation sans fil est possible jusqu'à une distance de 50 m. L'adresse peut être réglée de O à 8, ce qui peut dire que 9 unités différentes peuvent être controlées séparément ou simultanement. Appuyer sur FUNCTION pour dire le mode RF afin de selectionner le numéro de l'adresse désirée. S'assurer que le réglage de l'adresse sur la télécommande Z-30 correspond à au réglage de l'adresse de l'émetteur. Il y a deux boutons sur l'émetteur, le bleu pour émettre la fume, et le rouge pour stopper l'utilisation.

Note d'exécution

Toutes les machines de brouillard développent la condensation autour du bec de rendement. Puisque ceci peut avoir comme conséquence une certaine accumulation d'humidité sur la surface au-dessous du bec de rendement, considérez cette condensation en installant votre unité. Toutes les machines de brouillard peuvent pulvériser un peu de brouillard de temps en temps lors du fonctionnement et pendant une minute ou ainsi après avoir éteint. Toutes les machines de brouillard ont une période de réutilisation après de longs éclats quand la machine se fermera pour avaler pendant une période courte afin de réchauffer encore. Pendant ce temps, aucun brouillard ne peut être produit.

Maintien

Faites toujours attention de ne pas polluer le liquide à fumée. Après avoir rempli de liquide à fumée, refermez toujours immédiatement les couvercles du bidon de liquide et du réservoir de la machine.

Après une utilisation continue de 40 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élément de chauffage. Utilisez une solution composée de 80% d'eau distillée et de 20% de vinaigre. Pratiquez le nettoyage de la manière suivante:

1. Après avoir débranché l'appareil et après avoir attendu qu'il soit refroidi, dévissez le bec de sortie au front de la machine et nettoyez de débris à l'aide de vinaigre et d'un cure-pipe. Assurez-vous que le trou soit complètement débouché.
2. Videz complètement la machine de liquide à fumée. Versez la solution de nettoyage dans le réservoir. Branchez l'appareil et mettez-le en marche.
3. Faites marcher la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vidé.
4. Remplissez le bec de la machine.
5. Le nettoyage est accompli. Remplissez la machine de liquide à fumée.

Remarque: Dû à la constance visqueuse du liquide à fumée et à la haute température avec laquelle la fumée s'évapore, toutes les machines à fumée ont tendance à encrasser. Le maintien régulier de la machine assure cependant son usage solide pour de nombreuses années.

Nettoyez le boîtier de la machine seulement avec un chiffon sec. L'appareil est à stocker au sec.

Remarques de fonctionnement

Toute machine à fumée dégage une condensation autour de son bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre appareil. Pendant sa marche ou quelque temps après, il se peut de temps à autre qu'une machine à fumée débite spontanément de la fumée. Après une utilisation continue, toute machine à fumée a besoin de pauses de fonctionnement pour arriver à sa température de fonctionnement correct. Pendant ce temps-là, aucune fumée ne peut être produit et la DEL verte "READY" sur la télécommande sera éteinte. Elle s'allumera quand la machine sera de nouveau prête à l'utilisation.

Lisez et gardez ces instructions.

Série antari Z-1500II, Z-3000II DMX

Réglages DMX pour des machines à fumée Z-1500II, Z-3000II avec contrôle DMX

Canal a

0-5=Arrêt

6 - 249 = Réglage du début de fumée (5% - 95%)

250 - 255 = Débit de fumée maximal (100%)

Les machines à fumée Z-1500II, Z-3000II possèdent un contrôle DMX. Tous modèles peuvent être réglés par un canal DMX en ce qui concerne le débit de fumée. Chaque canal varie entre les valeurs DMX 0 à Des fonctions Timer comme la durée de fumée et intervalle peuvent être programmées par le contrôle DMX ou par le calcul DMX via la finalisation d'effets lumineux.

Entre les valeurs 0 et 5 du canal de contrôle A, la machine est en arrêt.

Le débit de fumée est réglé entre les valeurs 6 à 249. Dans ce contexte, la valeur 6 concerne le débit de fumée minimal et 249 concerne le débit de fumée maximal. Le débit de fumée augmente avec une valeur DMX accrue.

Entre les valeurs 250 et 255, la machine fonctionne avec un débit de fumée maximal.

S'il vous plaît faites attention que si la machine était codée sur l'adresse initiale DMX 124 dans l'exemple en haut, le canal A correspond exactement à cette adresse initiale DMX.

En général, les machines à fumée d'Antari contrôlées par DMX ont les données de puissance suivantes:

1. Température de fonctionnement moyenne = 250^
2. Durée d'intervalle avec un débit de fumée maximal env. 30 secondes
3. Débit de fumée constant avec env. 30% de débit de fumée (ce qui correspond à une valeur DMX entre 75).
