T6200 - Imprimante thermique TALLYGENICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante thermique transfert
Marque	TALLYGENICOM
Modèle	T6200
Technologie d'impression	Thermique transfert avec ruban
Alimentation électrique	100-240 V AC, 50/60 Hz
Consommation électrique	60 W (en impression), 10 W (en veille)
Dimensions (L x P x H)	400 x 250 x 250 mm
Poids	8 kg
Résolution d'impression	203 dpi
Vitesse d'impression maximale	100 mm/s
Type de support	Papier en rouleau ou en continu avec picots Largeur jusqu'à 216 mm, épaisseur de 0,06 à 0,20 mm
Interface	Parallèle Centronics, série RS-232, USB (selon version)
Fonctions principales	Impression de codes-barres, textes, graphiques Test automatique "Impr Majusc"
Entretien et nettoyage	Nettoyer la tête d'impression et le ruban avec un chiffon non pelucheux Retirer les vis d'expédition avant la première utilisation
Sécurité	Ne pas mettre sous tension avant d'avoir retiré les vis d'expédition Débrancher avant toute intervention
Pièces détachées et réparabilité	Cartouche de ruban disponible Guide d'entraînement, levier d'écartement, molette de réglage
Informations générales	La poignée de réglage de densité d'impression doit être en position "A" pour un résultat optimal

FOIRE AUX QUESTIONS - T6200 TALLYGENICOM

Comment retirer les vis d'expédition ?

Avant la première mise sous tension, localisez les vis d'expédition (souvent marquées en rouge) et dévissez-les complètement à l'aide d'un tournevis adapté. Conservez-les pour un éventuel transport futur.

Comment charger le papier en continu ?

Placez les trous de gauche du papier sur les picots du guide d'entraînement gauche et fermez la porte. Déverrouillez le guide droit, alignez les trous sur les picots, fermez la porte, poussez doucement vers la droite pour tendre le papier, puis verrouillez. Répétez pour les guides inférieurs.

Comment installer le ruban ?

Ouvrez le couvercle et amenez le levier d'écartement en position ouverte. Tournez le bouton de la cartouche dans le sens inverse des aiguilles d'une montre pour tendre le ruban, puis glissez-le par-dessus la plate-forme et entre les panneaux de la barre de protection. Appuyez légèrement sur la cartouche et tournez jusqu'à caler sur les tiges d'entraînement. Assurez-vous que le ruban n'est pas tordu.

Comment régler la tension du papier ?

Utilisez le levier de tension papier situé entre les guides d'entraînement supérieur et inférieur pour ajuster la tension. Tournez-le jusqu'à obtenir une tension suffisante sans déchirer le papier.

Comment ajuster l'écart du papier ?

La molette de réglage de l'écart de papier doit être positionnée sur E-3 (valeur par défaut recommandée). Tournez la molette jusqu'à ce que le repère corresponde à cette valeur.

Comment exécuter un test automatique ?

Depuis le panneau de commandes, sélectionnez l'option 'Impr Majusc' (ou test automatique). L'imprimante imprimera une page de test. Consultez le manuel d'utilisation pour plus de détails.

Comment régler la densité d'impression ?

Tournez la poignée de réglage de densité vers la position 'A' jusqu'à ce que l'impression soit uniforme et qu'aucun point ne manque. Attention : une rotation excessive peut dégrader la qualité ou provoquer des erreurs de ruban.

Pourquoi l'impression est-elle de mauvaise qualité ?

Vérifiez la tension du ruban, l'état de la tête d'impression, le réglage de densité et l'alignement du papier. Nettoyez la tête avec un chiffon non pelucheux si nécessaire.

Comment nettoyer la tête d'impression ?

Débranchez l'imprimante, ouvrez le couvercle et nettoyez délicatement la tête d'impression avec un coton-tige imbibé d'alcool isopropylique. Laissez sécher avant de réutiliser.

Où trouver le manuel d'utilisation complet ?

Le manuel d'utilisation est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction en choisissant votre langue et en indiquant votre email.

MODE D'EMPLOI T6200 TALLYGENICOM

NE mettez PAS votre imprimante sous tension avant d'avoir enlevé les vis d'expédition.

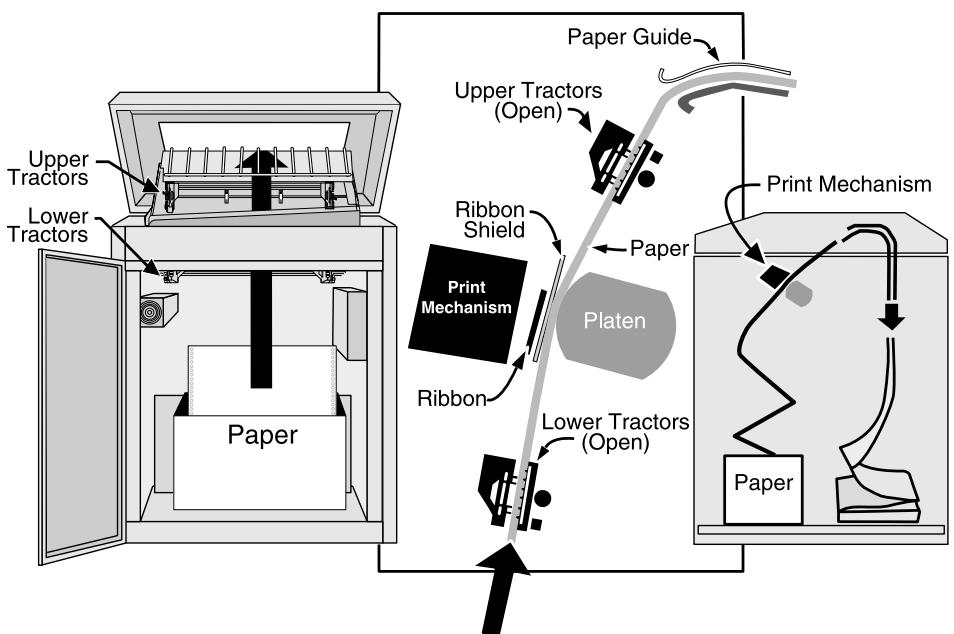

Placez les trouss de gauche du papier dur les picots du guide d'entrainment de gauche et fermez la portedu guide d'entrainment.

Déverrouillez le guide d'entrainment de droite, puis déplacez-le de manière à ce que les trouss du papier soient alignés directement sur les picots du guide d'entrainment, puis fermez

la portedu guide d'entrainment. Poussez doucement le guide d'entrainment vers la droite, jusqu'à ce que le papier soit lisse et raisonnablement tendu, puis verrouillez le guide d'entrainment.

Déverrouillez les guides d'entrainment inférieurs, puis glizez-les jusqu'à ce qu'ils s'alignent avec les trou des papier. Fermez-les et reverrouillez-les.

Ouvre le couvercle de l'imprimante et amenez le levier d'écartement de la plaque d'impression en position complètement ouverte.

Tendez le ruban en tournant le bouton de la cartouche dans le sens contraire des aiguilles d'une montre; faites ensuite glisser le ruban par-dessus la plate-forme, puis entre les panneaux avant et arrière de la barre de protection du ruban sur l'imprimante.

Appuyez légèrement sur la cartouche tout en tournant le bouton du ruban dans le sens contraire des aiguilles d'une montre jusqu'à ce qu'il soit calé sur les tiges d'entrainment de la cartouche. Assurez-vous que le ruban ne se torde ou ne se replie pas.

Fermez le levier d'écartement de la plaque d'impression.

Utilisez le levier de tension papier pour regler la tension de la feuille entre les guides d'entrainment supérieur et inférieur.

Réglez la molette de réglage de l'écart de papier en position E-3.

Executez un test automatique "Impr Majusc" depuis le panneau de commandes (voir le manuel d'utilisation pour de plus amples informations). Vous pouvez aussi lancer tout autre travail d'impression.

Tournez la poignée vers la position "A" jusqu'à ce que la densité d'impression soit uniforme et qu'aucun point ne manque.

Si la poignée est trop tournée, la qualité d'impression peut se déterminer et/ou des erreurs de ruban survenir.
